Как правильно подключить солнечные панели к контроллеру и аккумулятору. Какую схему соединения выбрать — последовательную или параллельную. Как избежать ошибок при монтаже солнечной электростанции. Пошаговая инструкция по подключению всех компонентов.

Устройство и компоненты солнечной электростанции

Прежде чем приступать к подключению солнечных панелей, необходимо разобраться в устройстве и основных компонентах солнечной электростанции:

• Солнечные панели — преобразуют солнечную энергию в электрическую
• Контроллер заряда — управляет процессом заряда аккумуляторов
• Аккумуляторные батареи — накапливают и хранят энергию
• Инвертор — преобразует постоянный ток в переменный 220В
• Коммутационное оборудование — предохранители, выключатели и т.д.

Все эти компоненты соединяются между собой по определенной схеме, обеспечивая работу солнечной электростанции. Рассмотрим подробнее, как правильно подключить каждый элемент системы.

Способы соединения солнечных панелей

Существует три основных способа соединения солнечных панелей между собой:

• Параллельное соединение
• Последовательное соединение
• Смешанное (параллельно-последовательное) соединение

Выбор схемы соединения зависит от требуемых параметров на выходе солнечной электростанции. При параллельном соединении увеличивается сила тока, а напряжение остается неизменным. При последовательном — наоборот, растет напряжение, а ток не меняется.

Как выбрать оптимальную схему соединения панелей?

При выборе схемы соединения необходимо учитывать следующие факторы:

• Требуемое выходное напряжение системы (обычно 12В или 24В)
• Мощность и количество солнечных панелей
• Технические характеристики контроллера заряда
• Параметры аккумуляторных батарей

Оптимальным вариантом считается смешанное соединение — несколько параллельных цепочек из последовательно соединенных панелей. Это позволяет получить нужное напряжение и достаточную силу тока.

Пошаговая инструкция по подключению солнечных панелей

Рассмотрим последовательность действий при монтаже солнечной электростанции:

1. Соединение солнечных панелей между собой по выбранной схеме
2. Подключение панелей к контроллеру заряда
3. Подключение аккумуляторов к контроллеру
4. Подключение инвертора к аккумуляторам
5. Подключение потребителей к инвертору

При выполнении каждого этапа важно соблюдать полярность и использовать провода нужного сечения. Рассмотрим подробнее нюансы подключения основных компонентов.

Подключение солнечных панелей к контроллеру заряда

Контроллер заряда — это «мозг» солнечной электростанции. Он управляет процессом заряда аккумуляторов и защищает их от перезаряда. При подключении панелей к контроллеру необходимо:

• Соблюдать полярность подключения
• Использовать провода нужного сечения (обычно 4-6 мм2)
• Не превышать максимально допустимое входное напряжение контроллера
• Установить защитные предохранители на положительном проводе

Сначала к контроллеру подключаются аккумуляторы, затем солнечные панели. Это позволяет контроллеру определить напряжение системы.

Подключение аккумуляторов в солнечной электростанции

Аккумуляторные батареи — это накопители энергии в солнечной электростанции. От правильности их подключения зависит эффективность работы всей системы. Основные правила подключения аккумуляторов:

• Использовать однотипные аккумуляторы одинаковой емкости
• Соединять батареи параллельно для увеличения емкости
• Соединять последовательно для повышения напряжения (12В/24В)
• Устанавливать защитные предохранители
• Использовать провода большого сечения (от 16 мм2)

Аккумуляторы подключаются к специальным клеммам на контроллере заряда. Важно соблюдать полярность и не допускать короткого замыкания.

Особенности подключения инвертора

Инвертор преобразует постоянный ток от аккумуляторов в переменный 220В. При его подключении нужно учитывать следующие моменты:

• Подключать инвертор напрямую к аккумуляторам, минуя контроллер
• Использовать провода большого сечения и минимальной длины
• Устанавливать защитный автомат на входе инвертора
• Обеспечить хорошую вентиляцию корпуса инвертора

Мощность инвертора должна соответствовать суммарной мощности подключаемых потребителей с запасом 20-30%.

Типичные ошибки при подключении солнечных батарей

При монтаже солнечной электростанции нужно избегать следующих распространенных ошибок:

• Неправильный выбор сечения проводов
• Несоблюдение полярности при подключении
• Отсутствие защитных предохранителей
• Превышение допустимых параметров контроллера
• Использование разнотипных аккумуляторов
• Неправильный выбор места установки компонентов

Внимательность и соблюдение рекомендаций производителя оборудования помогут избежать большинства проблем при монтаже.

Рекомендации по безопасной эксплуатации солнечной электростанции

Для безопасной и эффективной работы солнечной электростанции необходимо соблюдать следующие правила:

• Регулярно проверять состояние всех соединений
• Следить за уровнем электролита в аккумуляторах
• Очищать поверхность солнечных панелей от загрязнений
• Контролировать параметры работы контроллера и инвертора
• Не допускать глубокого разряда аккумуляторов
• Обеспечивать хорошую вентиляцию аккумуляторного отсека

При правильном монтаже и обслуживании солнечная электростанция может надежно работать в течение многих лет, обеспечивая электроэнергией загородный дом или дачу.

Схемы монтажа и способы подключения солнечных батарей

Альтернативный источник энергии на базе солнечных батарей – отличный вариант для организации независимого энергоснабжения. Он обеспечит высокую энергетическую эффективность не только в знойные деньки, но и в пасмурную погоду. Было бы неплохо иметь такое устройство у себя дома, не так ли?

Для этого нужно лишь грамотно подобрать технические компоненты и произвести монтаж. Сделать это может каждый, зная схемы и способы подключения солнечных батарей. Мы расскажем, как сооружается производительная система, перерабатывающая «зеленую энергию» в электричество, необходимое для питания бытового оборудования.

Кроме того, вы узнаете, как выбрать место для установки гелиопанелей и как совместить их со стационарной электросетью. Полезные советы и важные рекомендации окажут действенную помощь домашним мастерам. Для упрощения восприятия приведены тематические фотографии, схемы и видеоролики.

Содержание статьи:

• Устройство солнечной батареи
• Где лучше установить панели?
• Варианты соединения гелиобатарей
• Схема сборки солнечной электросистемы
• Подключение разнонаправленных элементов
• Совмещение гелиоэнергии и стационарной сети
• Выводы и полезное видео по теме

Устройство солнечной батареи

Планируя выполнить подключение солнечных панелей собственноручно, необходимо иметь представление, из каких элементов состоит система.

Солнечные панели состоят из комплекта , основное предназначение которых – преобразовывать солнечную энергию в электрическую. Сила тока системы зависит от интенсивности света: чем ярче излучения, тем больший ток генерируется.

Галерея изображений

Фото из

Солнечные батареи — составные части мини электростанции, способной частично снабдить электроэнергией частный дом

Использование солнечной энергии предоставит возможность сократить расходы на содержание автономных объектов и забыть о перерывах в поставке в регионах с нестабильно работающей электросетью

Количество солнечных батарей, объединяемых в мини-электростанцию, подбирают, исходя из решаемых задач и потребности в электроэнергии

В сооружении автономных солнечных электростанций используют панели из моно- и поликристаллических фотоэлектрических ячеек. Они отличаются производительностью и ценой

Для получения, хранения, распределения и поставки заряда к электроприборам солнечные панели снабжают аппаратурой

Аккумуляторы необходимы для накопления заряда, полученного в солнечное время, и расхода его в вечерние часы и пасмурные дни

Контроллеры нужны для поддержки постоянного напряжения на выходе перед подачей в приборы и для защиты технических устройств от перегрева

Инвертор в схеме с солнечными батареями требуется для преобразования постоянного тока в переменный, необходимый для питания бытового оборудования и оргтехники

Монтаж солнечной электростанции на крыше

Источник резервного электропитания

Установка солнечных батарей на крыше

Система из монокристаллических солнечных панелей

Аппаратура для работы частной гелиосистемы

Батарея аккумуляторов для солнечных панелей

Контроллер для функционала гелиобатарей

Инвертор в схеме с солнечными батареями

Основными конструктивными элементами системы выступают:

• Солнечная батарея – преобразует солнечный свет в электрическую энергию.
• Аккумулятор – химический источник тока, который накапливает сгенерированную электроэнергию.
• Контроллер заряда – следит за напряжением аккумуляторов.
• Инвертор, преобразующий постоянное электрическое напряжение аккумуляторной батареи в переменное 220В, которое необходимо для функционирования системы освещения и работы бытовой техники.
• Предохранители, устанавливаемые между всеми элементами системы и защищающие систему от короткого замыкания.
• Комплект коннекторов стандарта МС4.

Помимо основного предназначения контроллера – следить за напряжением аккумуляторов, устройство по мере необходимости отключает те или иные элементы. Если показатель на клеммах аккумулятора в дневное время достигает отметки в 14 Вольт, что указывает на их перезарядку, контроллер прерывает зарядку.

Помимо солнечного модуля в устройство такой электростанции входят фотоэлектрические преобразователи — контроллер и инвертор, а также подключенные к ним аккумуляторы

В ночной период, когда показатель напряжения аккумуляторов достигает предельно низкой отметки в 11 Вольт, контроллер останавливает работу электростанции.

Где лучше установить панели?

Первое, что необходимо сделать перед тем, как установить и подключить солнечную батарею – определиться с местом размещения агрегата.

Для установки фотоэлектрических модулей удобно использовать стационарные конструкции, выполненные из металлических профилей, либо же более модернизированные поворотные аналоги

Солнечные батареи можно размещать практически в любой хорошо освещаемой точке:

• на крыше загородного коттеджа;
• на балконе многоквартирного дома;
• на прилегающей к дому территории.

Главное – обеспечить необходимые условия для получения максимальной выработки электроэнергии. Одним из таковых является ориентация и угол наклона относительно горизонта. Так светопоглощающая поверхность агрегата должна быть направлена в южную сторону.

В идеале солнечные лучи должны падать на нее под 90°. Чтобы добиться этого эффекта, необходимо подобрать оптимальный угол уклона в зависимости от климатических условий региона. Для каждого региона этот показатель свой.

Чтобы обеспечить максимальную производительность солнечных батарей, угол наклона устройств рекомендуется менять 2-4 раза в год: 18 апреля, 24 августа, 7 октября и 5 марта

К примеру, в московском регионе угол наклона размещения поверхности солнечных батарей для летних месяцев составляет 15-20°, а в зимние месяцы изменяется до отметки в 60-70°.

Галерея изображений

Фото из

Чаще всего комплекс солнечных панелей, объединенных в мини электростанцию, монтируют на крышах домов, гаражей, хозпостроек. Их располагают также на навесах, способных держать вес гелиоустановки

Расположение солнечных панелей на установках, способных двигаться вслед за перемещением солнца, существенно увеличивает КПД системы

Если солнечные батареи нужны лишь для зарядки мобильных устройств и в качестве вспомогательных источников энергии, возможна их установка на фасаде. Желательно выбрать наиболее освещаемую сторону и выбрать оптимальный угол наклона

Неплохой производительностью, хотя и меньшей, чем при расположении на скатах крыши, обладает система, зафиксированная на перила мансарды, террасы, веранды

Самое популярное место для установки солнечных батарей

Расположение на вращающихся подставках

Крепление солнечных батарей на фасаде

Солнечные батареи на ограждении мансарды

При размещении солнечных батарей на прилегающей к дому территории, панели лучше приподнять над поверхностью почвы как минимум на полметра – на случай выпадения большого количества снега. Такое решение правильно и в том плане, что обеспечивает достаточное расстояние для циркуляции воздуха.

Стоит помнить, что даже небольшая тень пагубно влияет на выработку электричества агрегатом. Панели нужно размещать лишь в местах, которые не подвержены даже малейшему затенению.

Некоторые «умельцы» с целью защиты батарей устанавливают сверху панелей дополнительное стекло, но даже при видимой прозрачности стеклянная прослойка способна снизить КПД панелей на 30%

Существует несколько способов фиксации панелей:

• посредством задействования прижимных фиксаторов;
• путем болтового соединения через сквозные отверстия, расположенные в нижней части рамки.

Опорная конструкция должна быть выполнена из корозионностойких материалов. Независимо от способа монтажа в конструкцию панелей нельзя самостоятельно вносить изменения и просверливать дополнительные отверстии.

Задача домовладельца – поддерживать панели в чистом виде. Скопления на экране пыли, снега и птичьего помета как минимум на 10% уменьшает количество электроэнергии, произведенной системой.

Варианты соединения гелиобатарей

Солнечные батареи состоят из нескольких отдельных панелей. Чтобы увеличить выходные параметры системы в виде мощности, напряжения и тока, элементы присоединяют друг к другу, применяя законы физики.

Соединение нескольких панелей между собой можно выполнить, применив одну из трех схем монтажа солнечных батарей:

• параллельная;
• последовательная;
• смешанная.

Параллельная схема предполагает подключение одноименных клемм друг к другу, при котором элементы имеют два общих узла схождения проводников и их разветвления.

При параллельной схеме «плюсы» соединяются с «плюсами», а «минусы» с «минусами», в результате чего выходной ток увеличивается, а напряжение на выходе остается в пределах 12 Вольт

Величина максимально возможного тока на выходе при параллельной схеме прямо пропорциональна . Принципы расчета количества приведены в рекомендуемой нами статье.

Последовательная схема предполагает подключение противоположных полюсов: «плюс» первой панели к «минусу» второй. Оставшийся незадействованный «плюс» второй панели и «минус» первой батареи подключают к расположенному дальше по схеме контроллеру.

Такой вид соединения создает условия для протекания электрического тока, при котором остается единственный путь для передачи энергоносителя от источника к потребителю.

При последовательной схеме подключения напряжение на выходе увеличивается и достигает отметки в 24 Вольт, чего бывает достаточно для запитки портативной техники, светодиодных ламп и некоторых электроприемников

Последовательно-параллельную или смешанную схему чаще всего используют при необходимости соединения нескольких групп батарей. Посредством применения этой схемы на выходе можно увеличить и напряжение и ток.

При последовательно-параллельной схеме подключения напряжение на выходе достигает отметки, характеристики которой наиболее подходят для решения основной массы бытовых задач

Такой вариант выгоден и в том плане, что в случае выхода из строя одного из конструктивных элементов системы, другие связующие цепи продолжают функционировать. Это существенно повышает надежность работы всей системы.

Галерея изображений

Фото из

Независимо от типа и размера, одна ячейка, применяемая в сборке солнечной батареи, способна генерировать напряжение в 0,7В

В зависимости от потребностей в электроэнергии подбирают количество солнечных панелей, учитывая, что собирают их из 36 или 72 штук

Выбор схемы соединения компонентов в гелиосистеме определяют решаемые задачи. При необходимости в повышении напряжения производится последовательное соединение, для увеличения силы тока — параллельное

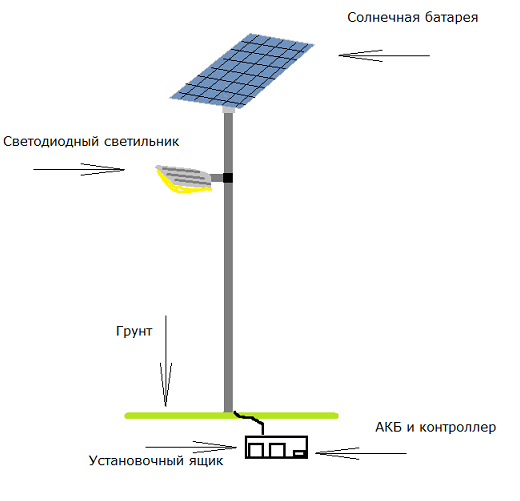

При прямом подключении к уличным приборам освещения иногда не используются контроллеры заряда. Это решение возможно, если номинальное напряжение аккумуляторов значительно выше напряжения батарей на выходе

Соединение ячеек солнечной батареи

Количество панелей в зависимости от потребностей

Последовательное соединение солнечных приборов

Прямое подключение к приборам освещения

Принцип сборки комбинированной схемы построен на том, что устройства внутри каждой группы соединяются параллельно. А подключение всех групп в одну цепь осуществляется последовательно.

Комбинируя разные типы соединений, не составит труда собрать батарею с необходимыми параметрами. Главное – число соединенных элементов должно быть таким, чтобы подводимое к аккумуляторам рабочее напряжение с учетом его падения в зарядной цепи превышало напряжение самих , а нагрузочный ток батареи при этом обеспечивал необходимую величину зарядного тока.

Схема сборки солнечной электросистемы

Подключение солнечных панелей осуществляется посредством задействования встроенных соединительных проводов сечением в 4 мм². Лучше всего для этой цели подходят одножильные медные провода, изоляционная оплетка которых устойчива к ультрафиолетовому излучению.

В случае использования провода, изоляция которого не устойчива к воздействию УФ-лучей, его наружную прокладку рекомендуется выполнять гофрорукаве.

Конец каждого провода соединен с разъемом стандарта МС4 посредством пайки или обжима, благодаря чему обеспечивается герметичное соединение

Независимо от выбранной схемы перед в обязательном порядке необходимо проверить правильность электромонтажа.

При подключении панелей не рекомендуется превышать технические требования по допустимому току и максимальному напряжению других устройств. Важно придерживаться указанных производителем технических требований контроллера заряда и инвертора.

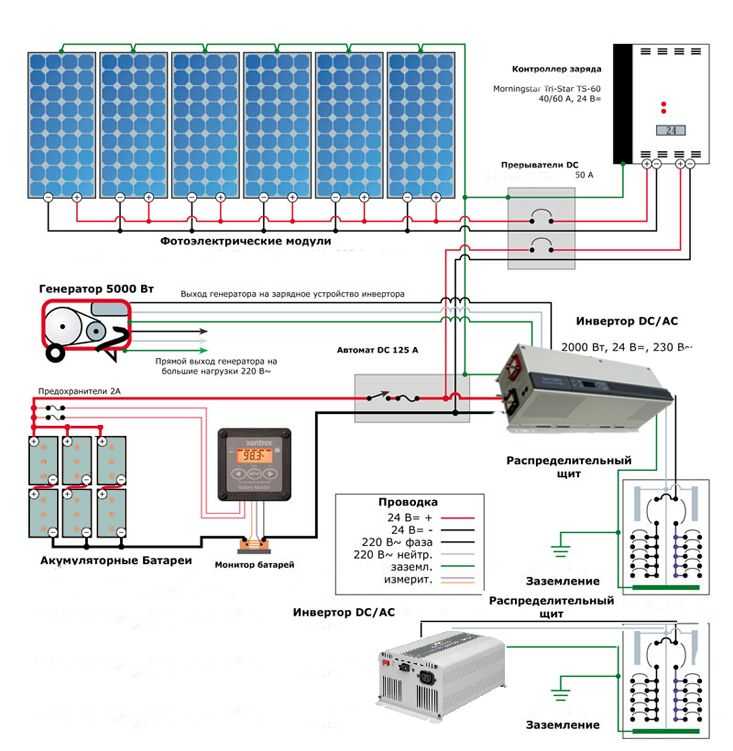

Стандартная схема сборки самой простой солнечной электростанции выглядит следующим образом.

Схема подключения панелей к аккумулятору, инвертору и контроллеру имеет простое исполнение, а потому особых сложностей в подключении не вызывает

Чтобы избежать поломки , при подключении элементов системы важно соблюдать последовательность.

Монтажные работы выполняют в несколько этапов:

1. Аккумулятор подключают к контроллеру, задействуя для этого соответствующие разъемы и не забывая соблюдать полярность.
2. К контроллеру через разъемы при соблюдении все той же полярности присоединяют солнечную батарею.
3. К разъемам контроллера подключают нагрузку в 12 В.
4. Если необходимо преобразовать электрическое напряжение с 12 до 220 В, то в схему включают инвертор. Его подключают только к аккумулятору и ни в коем случае не напрямую к контроллеру.
5. К свободному выходу инвертора подключают электроприборы, рассчитанные на напряжение в 220 В.

Выполнив соединение, нужно проверить полярность и измерить напряжение холостого хода панелей. Если показатель отличается от паспортного значения – соединение выполнено неправильно.

Для подключения устройства к системе нет необходимости вскрывать распаечную монтажную коробку – все соединительные разъемы расположены в доступности

На завершающем этапе солнечную батарею необходимо заземлить. Чтобы минимизировать вероятность короткого замыкания, в местах соединения между аккумулятором, инвертором и контроллером устанавливают предохранители.

Энергия солнечных электростанций найдет применение в питании маломощных бытовых приборов и в зарядке аккумуляторов мобильной техники:

Галерея изображений

Фото из

Энергосберегающие светильники в интерьере

Уличное освещение на солнечных батареях

Обеспечение работы ж/к телевизора

Зарядка аккумуляторов мобильных устройств

Желающим соорудить солнечную батарею собственноручно поможет информация, приведенная .

Подключение разнонаправленных элементов

Применяя последовательную схему монтажа солнечных батарей, чтобы не снизить эффективность работы устройств, все панели общей цепи следует размещать под одним углом и на одной плоскости.

Если же панели будут располагаться в различных плоскостях, это может привести к тому, что ближняя или более освещенная станет работать мощнее расположенных чуть дальше.

Это значит, что ближняя панель будет генерировать электричество, часть которого будет отходить для нагрева дальних панелей. И причина кроется в том, что ток течет по пути наименьшего сопротивления. Чтобы минимизировать потери, для каждой панели лучше задействовать отдельный контроллер.

Основные требования при задействовании контроллера – мощность подключаемых панелей свыше 1 кВт и удаленность между батареями на достаточно большое расстояние

Решить вопрос можно и путем установки отсекающих диодов. Их размещают внутри между пластинами. Благодаря этому, выдавая максимальный показатель мощности, пластины не перегреваются.

Немаловажное значение имеет и падение напряжения в соединениях, а также самих проводах низковольтной части системы.

Таблица несоответствия передаваемой мощности сечению провода, красным указывающая параметры, при которых возникает риск сильного пожароопасного нагрева

В качестве примера может служить тот факт, что на метровый отрезок кабеля сечением 4 мм² при прохождении тока показателем 80А (напряжение 12 В) значения падают на 3,19%, что составляет 30,6 Вт. При задействовании скруток падение напряжения может варьироваться в пределах от 0,1 до 0,3 В.

Совмещение гелиоэнергии и стационарной сети

Планируя использовать электроэнергию от солнца параллельно с обустроенной централизованной стационарной сетью, схему подключения делают несколько иной. И основная причина такого решения в том, что у частного потребителя нет возможности «сбрасывать» оставшуюся энергию.

А это может спровоцировать перепады напряжения длительностью до одной секунды.

При совмещении солнечной электроэнергии со стационарной централизованной сетью руководствуются все тем же правилом: чем больше источников подключается, тем сложнее становится схема

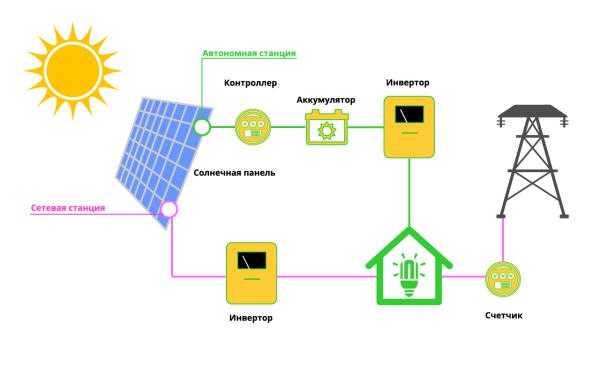

Согласно выше приведенной схеме, напряжение от гелиополя первым делом направляется в сторону АКБ, а уже оттуда и передается на нагрузку.

Проектируя такой вариант монтажа в расчет стоит брать два вида нагрузки:

• не резервируемая – свет в доме, бытовая техника и пр.;
• резервируемая – аварийное освещение, холодильник, электрический котел.

Учитывайте: чем больше емкость аккумулятора, тем больше проработают в автономном режиме резервируемые электроприборы.

Выбирая такой способ генерации энергии в сеть, будьте готовы к тому, что придется оформлять разрешение в местных энергосетях.

Несмотря на то, что вырабатывают напряжение, качество которого порой выше того, что в централизованной сети, местные энергосети не дают добро на то, чтобы электросчетчик вращался в обратную сторону.

По этой причине согласно схеме солнечные инверторы прекращают работу в момент пропадания напряжения в сети. А резервируемая нагрузка начинает «запитываться» от АКБ.

Выводы и полезное видео по теме

Авторы видеоматериала, который предоставлен ниже, делятся личным опытом и разбирают нюансы монтажа гелиопанелей.

Видео #1. Пример сборки и монтажа системы заводского образца:

Видео #2. Как правильно установить панели:

Ничего сложного в процессе соединения нескольких панелей с другими элементами системы нет. Но для начинающего мастера процесс может стать затруднительным. Поэтому при отсутствии опыта в расчетах и навыков монтажа стоит обратиться к специалисту, владеющему необходимыми знаниями.

Хотите рассказать, как собирали собственную солнечную электростанцию для дачи или загородного дома? Возможно, вам известны тонкости процесса, не описанные в статье? Пишите, пожалуйста, комментарии в находящемся ниже блоке, задавайте вопросы, делитесь мнением и фото по теме статьи.

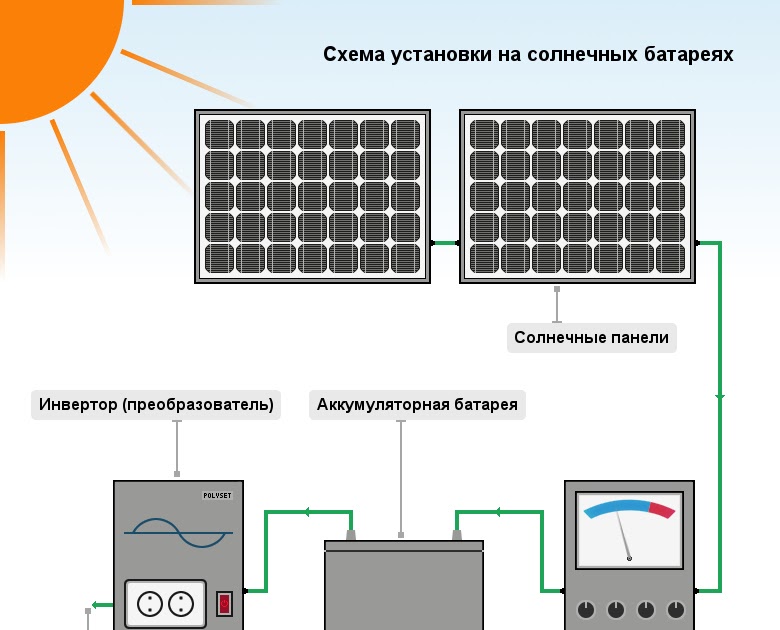

Схема подключения солнечных панелей к аккумулятору, контроллеру и инвертору

Содержание

1. Как соединить солнечные панели?
2. Схема устройства солнечной электростанции
3. Пайка и сборка панелей
4. Параллельно или последовательно?
5. Контактный отсек
6. Тип провода
7. Расположения модулей
8. Этапы подключения панелей к оборудованию СЭС
9. К аккумулятору
10. К контроллеру
11. К инвертору
12. Как избежать распространенных ошибок?
13. Видео — инструкция: как подключить своими руками
14. Где дешевле купить солнечные батареи?

Как соединить солнечные панели?

Схема подключения солнечных батарей для подготовленного человека не представляет заметной сложности, но для неопытных пользователей необходимы некоторые разъяснения. Необходимо знать, как производится соединение солнечных панелей между собой, как выполняется подключение солнечных батарей к остальным приборам, входящим в состав комплекта. Существуют разные варианты соединения, которые используются для получения определенных параметров выходного тока и напряжения.

Схема подключения солнечных батарей загородного дома представляет собой систему соединения всех компонентов, которые, в свою очередь, так же соединяются друг с другом определенным образом. Например, необходимо знать, как соединить солнечные панели — параллельно или последовательно. Кроме того, надо выбрать тот или иной способ соединения в батарею аккумуляторов.

Схема устройства солнечной электростанции

Перед тем, как подключить солнечную батарею, необходимо выяснить ее конфигурацию. В состав солнечной электростанции, помимо солнечных модулей, входит комплект оборудования, включающий следующие приборы и устройства:

• контроллер заряда
• аккумуляторные батареи (АКБ)
• инвертор
• коммутационные приспособления, предохранители

Контроллер выполняет диспетчерские функции, переключая систему либо в режим заряда АКБ, либо на подачу питания потребителей. Аккумуляторы получают заряд и накапливают его, отдавая энергию по мере необходимости. Если напряжение батарей достигло 14 В, контроллер прекратит процесс, иначе от перезаряда АКБ выйдут из строя. Инвертор — прибор, преобразующий постоянный ток в переменный и повышающий напряжение до стандартных значений.

Как правило, весь комплект используется в полном составе. Однако, существуют и другие, упрощенные варианты комплектации. В отдельных случаях потребители, питающиеся от постоянного тока, подключают напрямую к модулям. Это возможно только в дневное время, поэтому встречается лишь у специализированных устройств.

Также есть осветительные системы на солнечных батареях, которые не нуждаются в инверторах и работают на прямом питании от аккумуляторов. Иногда из комплекта исключают инвертор, если напряжение нагрузки не превышает 12 В постоянного тока. Этот вариант также встречается не часто и используется по возможности.

Пайка и сборка панелей

Для питания потребителей используют определенное количество модулей, которые соединяются в том или ином порядке. Сначала разрабатывается схема подключения солнечных панелей, которая позволяет получить от них максимальную эффективность.

Параллельно или последовательно?

Обычно одна панель имеет напряжение 12 В и мощность от 1,5 до 4,5 Вт, в зависимости от размера и количества фотоэлектрических элементов.

• Параллельное соединение увеличит силу тока (и мощность), оставляя напряжение неизменным.
• Последовательное соединение солнечных панелей повысит напряжение до 24 В, если соединить 2 модуля. Больше не делают, так как для аккумуляторов есть только 2 допустимых варианта — либо 12, либо 24 В.

Поэтому приходится комбинировать, добиваясь, чтобы схема подключения солнечной батареи к аккумулятору давала наиболее удачный результат.

Контактный отсек

Кроме того, надо иметь четкое представление, как соединить солнечные батареи между собой. Все модули оснащены специальным контактным отсеком, размещенным на задней стороне. Он устроен очень просто — два резьбовых зажима, отмеченные знаками «+» и «-». Пайка как таковая не требуется, поскольку монтаж производят в сложных условиях, где работа с паяльником не всегда возможна. Однако, если есть возможность сделать контакт более надежным и защитить его от окисления, никаких противопоказаний нет.

Тип провода

Для соединения обычно используют одножильный медный провод сечением 4 мм². Важно, чтобы его изоляция была устойчива к воздействию ультрафиолета. Если этого нет, производят укладку проводов в защитный гофрированный рукав.

Расположения модулей

Во время соединения следует учитывать способ расположения модулей. Если они развернуты под одинаковым углом к солнцу, то все будут работать в одинаковом режиме. Однако, иногда приходится устанавливать разнонаправленные панели. Это бывает вызвано особенным устройством крыши, или желанием обеспечить более равномерную подачу питания в течение дня.

Важно! Надо учесть, что более освещенный модуль будет выдавать максимальный ток, который частично станет расходоваться на нагрев менее нагруженных плоскостей. Для исключения этого эффекта применяют отсекающие диоды, которые впаивают между пластинами с внутренней стороны.

Этапы подключения панелей к оборудованию СЭС

Подключение солнечных панелей представляет собой поэтапный процесс, который может быть выполнен в разном порядке. Обычно производят соединение модулей между собой, затем собирают комплект оборудования и аккумуляторы, после чего панели подключают к приборам. Это удобный и безопасный вариант, позволяющий проверить правильность соединения всех элементов перед подачей напряжения. Рассмотрим эти этапы внимательнее:

К аккумулятору

Разберемся, как подключить солнечную батарею к аккумулятору.

Внимание! В первую очередь надо уточнить — прямого подключения панелей к АКБ не используют. Неконтролируемый процесс получения энергии опасен для батарей, может вызвать как чрезмерный расход, так и избыточную зарядку. Обе ситуации губительны, поскольку могут окончательно вывести АКБ из строя.

Поэтому между фотоэлектрическими элементами и батареями обязательно устанавливают контроллер, обеспечивающий штатный режим зарядки и отдачи энергии. Кроме того, на выходе контроллера обычно устанавливают инвертор, чтобы иметь возможность преобразования накопленной энергии в стандартное напряжение 220 В 50 Гц. Это наиболее удачная и эффективная схема, которая позволяет батареям отдавать или получать заряд в оптимальном режиме и не превышать свои возможности.

Перед тем, как подключить солнечную панель к аккумулятору, необходимо проверить параметры всех компонентов системы и убедиться в их соответствии. В противном случае результатом может стать потеря одного или нескольких приборов.

Иногда используется упрощенная схема подключения модулей без контроллера. Этот вариант применяется в условиях, когда ток от панелей заведомо не сможет создать перезаряд аккумуляторов. Обычно такой способ применяют:

• в регионах с коротким световым днем
• низким положением солнца над горизонтом
• маломощными солнечными панелями, не способными обеспечить избыточный заряд АКБ

При использовании этого метода необходимо обезопасить комплекс, установив защитный диод. Он ставится как можно ближе к аккумуляторам и защищает их от короткого замыкания. Панелям оно не страшно, но для АКБ это весьма опасно. Кроме того, при расплавлении проводов сможет начаться пожар, что создает опасность для всего дома и людей. Поэтому обеспечить надежную защиту — первоочередная задача владельца, решение которой должно быть выполнено до ввода комплекта в эксплуатацию.

К контроллеру

Второй способ часто используется владельцами частных или загородных домов для создания низковольтной осветительной сети. Они приобретают недорогой контроллер и подключают к нему солнечные панели. Устройство компактное, по размерам соотносимо с книгой средних размеров. Оно оснащено тремя парами контактов на лицевой панели. К первой паре контактов подключают солнечные модули, к другой — присоединяют АКБ, а к третей — освещение или другие низковольтные приборы потребления.

Сначала на первую пару клемм подают напряжение 12 или 24 В от аккумуляторов. Это проверочный этап, он нужен для определения работоспособности контроллера. Если прибор верно определил величину заряда батарей, приступают к подключению.

Важно! Солнечные модули присоединяют ко второй (центральной) паре контактов. Важно не перепутать полярность, иначе система не будет работать.

К третьей паре контактов присоединяют низковольтные светильники или иные приборы потребления, питающиеся от 12 (24) В постоянного тока. Больше ни с чем соединять такой комплект нельзя. Если необходимо обеспечить питанием бытовую технику, надо собирать полнофункциональный комплект оборудования — частную СЭС.

К инвертору

Рассмотрим, как подключить солнечную панель к инвертору.

Он используется только для питания стандартных потребителей, нуждающихся в 220 В переменного тока. Специфика использования прибора такова, что подключать его приходится в последнюю очередь — между блоком АКБ и конечными потребителями энергии.

Сам процесс никакой сложности не составляет. В комплекте с инвертором идут два провода, обычно черного и красного цвета («-» и «+»). На одном конце каждого провода есть специальный штекер, на другом — зажим типа «крокодил» для присоединения к клеммам аккумулятора. Провода согласно цветовой индикации присоединяют к инвертору, затем подключают к аккумулятору.

Как избежать распространенных ошибок?

Основными ошибками, встречающимися при соединении солнечных батарей, являются неправильные соединения и перепутанная полярность. Избежать их можно только одним способом — не спешить, внимательно следить за ходом работ, при возникновении сомнений не лениться проверять и уточнять назначение контактов, или их полярность.

Если используется подключение солнечных батарей к сети, схема усложняется, возникает опасность короткого замыкания или выхода приборов из строя. В таких ситуациях рекомендуется обратиться к специалистам, которые смогут правильно подключить приборы и соединить солнечные модули. Для пользователя будет полезным составить для себя схему соединений и отметить на ней полярность. Это поможет впоследствии повторить сборку и исключить ошибки.

Видео — инструкция: как подключить своими руками

Где дешевле купить солнечные батареи?





Как вам статья?

Как подключить Солнечные Панели (Схемы соединения)

Статьи 04.03.202208.04.2022

Последовательное соединение, параллельное соединение и последовательно-параллельное соединение солнечных модулей

Возможные варианты подключения солнечных панелей

При монтаже солнечных электростанций неизбежно возникает вопрос – как соединять солнечные панели и чем отличаются варианты подключения. Именно об этом мы и поговорим в этой статье.

Существуют 3 варианта соединения солнечных панелей между собой:

-Последовательное соединение

-Параллельное соединение

-Последовательно-параллельное соединение солнечных панелей

Для того чтобы разобраться чем они отличаются, обратимся к основным характеристикам солнечных панелей:

• Номинальное напряжение солнечной батареи – как правило 12В или 24В, но существуют и исключения
• Напряжение при пиковой мощности Vmp – напряжение при которой панель выдает максимальную мощность
• Напряжение холостого хода Voc – напряжение в отсутствии нагрузки (важно при выборе контроллера заряда АКБ)
• Напряжение максимальное в системе Vdc – определяет максимальное количество панелей объединенных вместе
• Ток Imp – ток при максимальной мощности панели
• Ток Isc – ток короткого замыкания, максимально возможный ток панели

Мощность солнечной панели определяется как произведение Напряжения и тока в точке максимальной мощности – Vmp* Imp

В зависимости от того какая схема подключения солнечных панелей выбрана, будут определяться характеристики системы солнечных панелей и подбираться соответствующий контроллер заряда.

Теперь предметно рассмотрим каждую схему соединения:

1)   Последовательное соединение солнечных панелей

При таком соединении минусовая клемма первой панели соединяется с плюсовой клеммой второй, минусовая второй с клеммой третьей и так далее.

При последовательном соединении нескольких панелей, напряжение всех панелей будет складываться. Ток системы будет равен току панели с минимальным током. По этой причине не рекомендуется соединять последовательно панели с различным значением ток максимальной мощности, поскольку работать они будут не в полную силу.

Рассмотрим на примере:

Имеем 4 солнечных монокристаллических панели со следующими характеристиками:

• Номинальное напряжение солнечной батареи: 12В
• Напряжение при пиковой мощности Vmp: 18.46 В
• Напряжение холостого хода Voc: 22.48В
• Напряжение максимальное в системе Vdc: 1000В
• Ток в точке максимальной мощности Imp: 5.42А
• Ток короткого замыкания Isc:  5.65А

Соединив последовательно 4 таких панели мы получим на выходе номинальное напряжение 12В*4=48В. Напряжение холостого хода = 22,48В*4=89,92В и Ток в точке максимальной мощности равный 5,42А. Эти три параметра задают нам ограничения при выборе контроллера заряда.

2)    Параллельное соединение солнечных панелей

В данном случае панели соединяются при помощи специальных Y – коннекторов. У таких коннекторов имеется два входа и один выход. К входам подключаются клеммы одинакового знака.

При таком соединении напряжение на выходе каждой панели будет равны между собой и равны напряжению на выходе из системы панелей. Ток от всех панелей будет складываться. Такое соединение позволяет, не поднимая напряжения увеличить ток от панелей.

Рассмотрим на примере все тех же 4х панелей:

Соединив параллельно 4 таких панели мы получим номинальное напряжение на выходе равное 12В, Напряжение холостого хода останется 22,48В, но ток при этом будет равен 5,42А*4=21,68А.

3)    Последовательно-параллельное соединение солнечных панелей



Последний тип соединения объединяет в себе два предыдущих. Применяя данную схему соединения панелей, мы можем регулировать напряжение и ток на выходе из системы нескольких панелей, что позволит подобрать наиболее оптимальный режим работы всей солнечной электростанции.



В случае такого подключения соединенные последовательно цепочки панелей объединяют параллельно.



Вернемся к нашему примеру с 4мя панелями:

Соединив по 2 панели последовательно и затем объединим их соединив цепочки панелей параллельно мы получим следующее. Номинальное напряжение на выходе  будет равно сумме двух последовательно соединенных панелей 12В*2=24В, напряжение холостого хода будет равно 22,48В*2=44,96В, а ток при этом будет равен 5,42А*2=10,84А.

Такое соединение позволит максимально сэкономить на покупке контроллера заряда, поскольку от него не потребуется выдерживать больших напряжений как в случае последовательного соединения или больших токов как в случае параллельного соединения. Именно поэтому соединяя панели между собой необходимо стремится к балансу между токами и напряжениями.



О том как подобрать контроллер заряда можно прочитать тут –



А если вы хотите купить солнечную электростанцию ― позвоните по телефону или оставьте заявку на сайте и мы  сделаем все необходимые расчеты и подберем оптимальную комплектацию для вас!

Схема подключения солнечных панелей, расчет стринга солнечных батарей

При постройке солнечной станции, одно из главных мест, занимает правильное подключение солнечных панелей.

Схем подключения солнечных панелей есть несколько — последовательная, последовательно параллельная, параллельная (в домашних СЭС не используется).

Выбор правильной схемы подключения зависит как от панелей и инвертора, так и от их размещения.

Перед рассмотрением схем подключения, рассмотрим основные параметры солнечных панелей, которые нам понадобятся при расчете стринга и выборе метода подключения.

Voc – напряжение холостого хода солнечной панели (максимальное напряжение). Используется для расчета длины стринга (цепи) солнечных панелей. Зависит от инвертора.

Isc — ток короткого замыкания солнечной панели. Вход разных инверторов (конкретнее MPPT трекер), рассчитан на определенный ток. Его превышение грозит как минимум неэффективной работой системы, как максимум — потеря гарантии и сгоревший инвертор.

Vmp — стандартное напряжение работы панели, в точке максимальной мощности

Temperature Coefficient of Voc — насколько будет меняться напряжение, в зависимости от температуры окружающей среды. Поверьте, меняется очень сильно.

Давайте рассмотрим на примере панелей Ja Solar JAM60S20 — 380/MR

В качестве инвертора возьмем HUAWEI SUN2000 — 30KTL-M3, которые появятся в продаже вскоре после нового года.

Для правильного определения числа N (панелей в стринге), нам нужно знать следующий параметр инвертора — DC Maximum input voltage, который в данном случае, согласно документации, у нас равен 1100 В. Это максимальное напряжение, на которое рассчитан данный инвертор.

Казалось бы, простой расчет 1100 / 41.62 (Voc ) = 26,43 панели. Но это не верный расчет, мы не учли тепловой коэффициент (Temperature Coefficient of Voc), который в данном случае равен -0.272%/℃. И с его учетом, при минус 25 С, наши панели выдадут больше на 13,5 %, что составит 26 * 41,62*1,135 = 1228 В, и одним морозным ясным днем, наш инвертор сгорит, не исключено, что вместе с чем то еще.

Для этого делают поправку, на температурный коэффициент, и формула выглядит как

1100 / (41,62*1,135) = 23, 28 панели. Округлять нужно всегда вниз. Но это максимум, который может выдержать инвертор. Лучше взять на 1 панель меньше, итого 22.

Temperature Coefficient of Voc для каждой панели свой, нужно брать из документации.

Для упрощения расчетов уже есть онлайн калькуляторы, в том числе и от Хуавея

https://eu.smartdesign.huawei.com:31943/

Доступен после регистрации.

Итак, мы остановились на 22 панелях. Теперь посмотрим, что у нас вышло при +25 градусах (STC)

Voc стринга = 41,62 * 22 = 915,64 В

Vmp стринга = 34.77 * 22 = 764,94 В

I стринга = 11.47 А

Р стринга = 380 * 22 = 8360 Вт.

На данном инверторе есть 4 МРРТ трекера, на каждый из которых мы можем подключить по такому стрингу.

Р станции по постоянному току = 8360 * 4 = 33440 Вт.

Что вроде бы хорошо, но в реальности панели работают при не оптимальных углах, освещенности, температуре. Это довольно сильно ухудшает характеристики, и в реальности, мы будем иметь параметры близкие к NOCT

Voc стринга = 39,14 * 22 = 861 В

Vmp стринга = 32,72 * 22 = 719,84 В

I стринга = 9.30 А

Р стринга = 287 * 22 = 6314 Вт.

И почти всегда, Р станции по постоянному току = 6314 * 4 = 25256 Вт. инвертор у нас будет иметь недостаточно мощности на входе.

Для устранения этого явления, и увеличения эффективности работы станции, нужно увеличивать количество солнечных панелей. Для этого, часть стрингов строится параллельно.

Перед этим, нужно проверить, не превышаются ли следующие показатели инвертора
Maximum input current (per MPPT) , в нашем случае можно не более 26 А, у нас выходит 22,94, все ОК

Собственно вопрос, я посмотрел даташит Huawei 33KTL-M3, и там пишет, что больше 45 кВт по солнцу грузить нельзя. Ограничения по перегрузу в актуальной версии документации на Huawei 33KTL-M3 сняты.

Тогда у нас есть варианты:

1. Сделать 2 стринга в параллель, по 8360 *2 *2 = 33440 Вт, и оставшиеся 2 стринга сделать без параллели, 33440 + 8360 + 8360 = 50160 Вт, больше панелей Вам врядли нужно будет ставить
2. Ограничиться 3 стрингами в параллель, но поставить меньше панелей в каждый стринг (21) 380*21*3*2 = 47880 Вт — думаю, максимально оптимальное решение, и еще один стринг останется свободным, в прочем, такое можно сделать и на конфигурации выше.
3. Остановиться на 5-ти стрингах, 2 в параллель + 1, итого 8360*2*2 + 8360 = 41800 Вт., я бы назвал это рекомендуемым минимумом.

Остальные варианты тоже возможны, и имеют право на жизнь, но всё нужно обязательно считать.

Так же, возможны компромиссные конфигурации, в зависимости от затенения, ориентации по сторонам света и углам наклона панелей. Но это уникальные случаи, и каждый случай следует рассматривать отдельно.

Если нужно рассчитать для других панелей — спрашивайте, по возможности буду стараться отвечать.

Параметры солнечных панелей подробно

Подключение солнечных панелей параллельное, последовательное

Приобретая солнечный инвертор нужно обратить внимание на его входные характеристики, а именно номинальное входное напряжение DC (вольт)  и максимальный ток А (Ампер), которые и прописывают нам – как будут подключены солнечные батареи: параллельно, последовательно или последовательно-параллельно.

ЗНАЙТЕ – при параллельном или последовательном подключении солнечных батарей, на выходе вы получите одинаковую мощность! Т.е. при правильном расчете сечения кабеля, а он разный для этих подключений – результат будет равен.

Теперь по пунктам:

Параллельное подключение солнечных панелей – дает нам низкое напряжение (равное напряжению одной панели) и большой ток. Допустим одна солнечная панель 24 вольта и 8 ампер согласно ее паспортным характеристикам. Если мы соединим 2 панели параллельно, то получим, те же 24 вольта, но уже 16 ампер.

Низкое напряжение (вольт) и высокий ток (ампер) очень требовательны к сечению кабеля (толщина жилы кабеля), поэтому здесь нужно очень точно просчитать и приобрести нужную длину и сечение кабеля, для передачи энергии солнца в инвертор без потерь.

Пример:

Входное напряжение инвертора 48 вольт, а мощность подключаемых солнечных панелей которые инвертор потянет = 1 кВт. Мы также имеем солнечные панели у которых “напряжение холостого хода” равно 29 вольт и ток 8,5 Ампер.

29*8,5= 246 ватт, значит, мы можем подключить, только 4 солнечные панели к нашему инвертору – 246*4=984 ватта. Теперь вернемся к нашим “баранам” – входное напряжение инвертора 48 вольт, а с панели идет 29, т.е. последовательное соединение 29+29 = 58 вольт нам не подходит, это значит, что мы будем их подключать паралельно –  29 вольт  и 8,5*4 панели =34 Ампера. В итоге, для идеальной передачи таких величин нам понадобиться кабель сечением не менее 16 кв мм.

Вот в этом и состоит недостаток параллельного подключения солнечных панелей, когда низкое напряжение и высокий ток, нужен кабель большого сечения, что бы не потерять полученную энергию и как следствие такой кабель стоит не “плохих” денег. Также большие токи требовательны к соединениям и всегда находят слабое место(((.

Последовательное подключение солнечных панелей – дает нам высокое напряжение и низкий ток ( равен одной солнечной панели). Допустим одна солнечная панель 24 вольта и 8 Ампер согласно ее паспортным характеристикам. Если мы соединим 2 панели последовательно, то получим, 48 вольт, но те же  8 ампер.

Высокое напряжение (вольт) и низкий ток (Ампер) уже не так требовательны к сечению кабеля (толщина жилы кабеля), поэтому здесь намного легче просчитать и приобрести нужную длину и сечение кабеля, для передачи энергии солнца в инвертор без потерь.

Пример:

Входное напряжение инвертора 120 вольт, а мощность подключаемых солнечных панелей которые инвертор потянет = 1 кВт. Мы также имеем солнечные панели у которых “напряжение холостого хода” равно 29 вольт и ток 8,5 Ампер.

29*8,5= 246 ватт, значит, мы можем подключить, только 4 солнечные панели к нашему инвертору – 246*4=984 ватта. Но в этом случае мы можем подключить солнечные панели последовательно 29*4=116 вольт при том же токе в 8.5 Ампер. Теперь для передачи таких величин электроэнергии нам хватит кабеля сечением в 6 кв мм.

В этом все плюсы последовательно подключения и как следствие передача энергии без потерь в кабеле меньшим сечением и меньшей стоимостью! Также последовательное подключение позволяет солнечным панелям лучше работать даже в пасмурную погоду, да и контроллер  инвертора лучше работает с “высоким ” напряжением.

Последовательно-параллельное подключение солнечных панелей – сочетает все недостатки параллельного и преимущества последовательного, но только на половину. Другими словами такое подключение лучше параллельного, но хуже последовательного!

При таком подключении мы имеем и повышенное напряжение и средний ток. Допустим одна солнечная панель 24 вольта и 8,5 Ампер согласно ее паспортным характеристикам. Если мы соединим по  2 панели последовательно, и получим, 48 вольт, но те же  8, 5 ампер в каждой последовательности, а теперь эти 2 линии панелей, соединим параллельно, в итоге получим на выходе 48 вольт, но уже 17 ампер.

Пример:

Входное напряжение инвертора 60 вольт, а мощность подключаемых солнечных панелей которые инвертор потянет = 1 кВт. Мы также имеем солнечные панели у которых “напряжение холостого хода” равно 29 вольт и ток 8,5 Ампер.

29*8,5= 246 ватт, значит, мы можем подключить, только 4 солнечные панели к нашему инвертору – 246*4=984 ватта. Но в этом случае мы можем подключить солнечные панели последовательно 29*2=58 вольт и токе в 8,5 Ампер * 2 линии параллельно, в итоге получаем = 58 вольт и 17 ампер . Ну и для передачи таких величин электроэнергии нам хватит кабеля сечением в 10 кв мм.

В этом все минусы и плюсы последовательно – параллельного подключения и как следствие передача энергии без потерь в кабеле среднем сечением и средней стоимостью!

Итог: Любое соединение имеет место быть, к каждого есть недостатки и преимущества, очень часто у нас нет выбора как соединять панели т.к. инвертор диктует свои условия.

Совет : для улучшения генерации можно, а иногда даже и нужно увеличить до 25 %, мощность солнечных панелей подключаемых к инвертору если они развернуты немного от юга.

Внимание! увеличение мощности это значит, что если к инвертору подключается масив С/П в 1 кВт, то можно увеличить до 1.25 кВт, но увеличение мощности не значит, что можно увеличить входные напряжения и токи, там должно быть все четко.

Это даст, увеличение выработки в пасмурную погоду, запас мощности в солнечную, а также мы знаем, что солнечные панели уменьшают выработку в процессе  использования, это будет так сказать компенсацией на года.

Для большего понимания темы прочтите – Сколько солнечных батарей подключить к инвертору

как правильно провести монтаж солнечной панели © Геостарт

Рубрика: Экология

Схемы и способы подключения солнечных батарей: как правильно провести монтаж солнечной панели

Альтернативный источник энергии на базе солнечных батарей – отличный вариант для организации независимого энергоснабжения. Он обеспечит высокую энергетическую эффективность не только в знойные деньки, но и в пасмурную погоду. Было бы неплохо иметь такое устройство у себя дома, не так ли?

Для этого нужно лишь грамотно подобрать технические компоненты и произвести монтаж. Сделать это может каждый, зная схемы и способы подключения солнечных батарей. Мы расскажем, как сооружается производительная система, перерабатывающая «зеленую энергию» в электричество, необходимое для питания бытового оборудования.

Устройство солнечной батареи

Планируя выполнить подключение солнечных панелей собственноручно, необходимо иметь представление, из каких элементов состоит система.

Солнечные панели состоят из комплекта батарей на фотоэлектрических элементах , основное предназначение которых – преобразовывать солнечную энергию в электрическую. Сила тока системы зависит от интенсивности света: чем ярче излучения, тем больший ток генерируется.

Основными конструктивными элементами системы выступают:

• Солнечная батарея – преобразует солнечный свет в электрическую энергию.
• Аккумулятор – химический источник тока, который накапливает сгенерированную электроэнергию.
• Контроллер заряда – следит за напряжением аккумуляторов.
• Инвертор , преобразующий постоянное электрическое напряжение аккумуляторной батареи в переменное 220В, которое необходимо для функционирования системы освещения и работы бытовой техники.
• Предохранители , устанавливаемые между всеми элементами системы и защищающие систему от короткого замыкания.
• Комплект коннекторов стандарта МС4 .

Помимо основного предназначения контроллера – следить за напряжением аккумуляторов, устройство по мере необходимости отключает те или иные элементы. Если показатель на клеммах аккумулятора в дневное время достигает отметки в 14 Вольт, что указывает на их перезарядку, контроллер прерывает зарядку.

Помимо солнечного модуля в устройство такой электростанции входят фотоэлектрические преобразователи — контроллер и инвертор, а также подключенные к ним аккумуляторы

В ночной период, когда показатель напряжения аккумуляторов достигает предельно низкой отметки в 11 Вольт, контроллер останавливает работу электростанции.

Где лучше установить панели?

Первое, что необходимо сделать перед тем, как установить и подключить солнечную батарею – определиться с местом размещения агрегата.

Для установки фотоэлектрических модулей удобно использовать стационарные конструкции, выполненные из металлических профилей, либо же более модернизированные поворотные аналоги

Солнечные батареи можно размещать практически в любой хорошо освещаемой точке:

• на крыше загородного коттеджа;
• на балконе многоквартирного дома;
• на прилегающей к дому территории.

Главное – обеспечить необходимые условия для получения максимальной выработки электроэнергии. Одним из таковых является ориентация и угол наклона относительно горизонта. Так светопоглощающая поверхность агрегата должна быть направлена в южную сторону.

В идеале солнечные лучи должны падать на нее под 90°. Чтобы добиться этого эффекта, необходимо подобрать оптимальный угол уклона в зависимости от климатических условий региона. Для каждого региона этот показатель свой.

Чтобы обеспечить максимальную производительность солнечных батарей, угол наклона устройств рекомендуется менять 2-4 раза в год: 18 апреля, 24 августа, 7 октября и 5 марта

К примеру, в московском регионе угол наклона размещения поверхности солнечных батарей для летних месяцев составляет 15-20°, а в зимние месяцы изменяется до отметки в 60-70°.

При размещении солнечных батарей на прилегающей к дому территории, панели лучше приподнять над поверхностью почвы как минимум на полметра – на случай выпадения большого количества снега. Такое решение правильно и в том плане, что обеспечивает достаточное расстояние для циркуляции воздуха.

Стоит помнить, что даже небольшая тень пагубно влияет на выработку электричества агрегатом. Панели нужно размещать лишь в местах, которые не подвержены даже малейшему затенению.

Некоторые «умельцы» с целью защиты батарей устанавливают сверху панелей дополнительное стекло, но даже при видимой прозрачности стеклянная прослойка способна снизить КПД панелей на 30%

Существует несколько способов фиксации панелей:

• посредством задействования прижимных фиксаторов;
• путем болтового соединения через сквозные отверстия, расположенные в нижней части рамки.

Опорная конструкция должна быть выполнена из корозионностойких материалов. Независимо от способа монтажа в конструкцию панелей нельзя самостоятельно вносить изменения и просверливать дополнительные отверстии.

Задача домовладельца – поддерживать панели в чистом виде. Скопления на экране пыли, снега и птичьего помета как минимум на 10% уменьшает количество электроэнергии, произведенной системой.

Варианты соединения гелиобатарей

Солнечные батареи состоят из нескольких отдельных панелей. Чтобы увеличить выходные параметры системы в виде мощности, напряжения и тока, элементы присоединяют друг к другу, применяя законы физики.

Соединение нескольких панелей между собой можно выполнить, применив одну из трех схем монтажа солнечных батарей:

• параллельная;
• последовательная;
• смешанная.

Параллельная схема предполагает подключение одноименных клемм друг к другу, при котором элементы имеют два общих узла схождения проводников и их разветвления.

При параллельной схеме «плюсы» соединяются с «плюсами», а «минусы» с «минусами», в результате чего выходной ток увеличивается, а напряжение на выходе остается в пределах 12 Вольт

Последовательная схема предполагает подключение противоположных полюсов: «плюс» первой панели к «минусу» второй. Оставшийся незадействованный «плюс» второй панели и «минус» первой батареи подключают к расположенному дальше по схеме контроллеру.

Такой вид соединения создает условия для протекания электрического тока, при котором остается единственный путь для передачи энергоносителя от источника к потребителю.

При последовательной схеме подключения напряжение на выходе увеличивается и достигает отметки в 24 Вольт, чего бывает достаточно для запитки портативной техники, светодиодных ламп и некоторых электроприемников

Последовательно-параллельную или смешанную схему чаще всего используют при необходимости соединения нескольких групп батарей. Посредством применения этой схемы на выходе можно увеличить и напряжение и ток.

При последовательно-параллельной схеме подключения напряжение на выходе достигает отметки, характеристики которой наиболее подходят для решения основной массы бытовых задач

Такой вариант выгоден и в том плане, что в случае выхода из строя одного из конструктивных элементов системы, другие связующие цепи продолжают функционировать. Это существенно повышает надежность работы всей системы.

Принцип сборки комбинированной схемы построен на том, что устройства внутри каждой группы соединяются параллельно. А подключение всех групп в одну цепь осуществляется последовательно.

Комбинируя разные типы соединений, не составит труда собрать батарею с необходимыми параметрами. Главное – число соединенных элементов должно быть таким, чтобы подводимое к аккумуляторам рабочее напряжение с учетом его падения в зарядной цепи превышало напряжение самих аккумуляторов , а нагрузочный ток батареи при этом обеспечивал необходимую величину зарядного тока.

Схема сборки солнечной электросистемы

Подключение солнечных панелей осуществляется посредством задействования встроенных соединительных проводов сечением в 4 мм 2 . Лучше всего для этой цели подходят одножильные медные провода, изоляционная оплетка которых устойчива к ультрафиолетовому излучению.

В случае использования провода, изоляция которого не устойчива к воздействию УФ-лучей, его наружную прокладку рекомендуется выполнять гофрорукаве.

Конец каждого провода соединен с разъемом стандарта МС4 посредством пайки или обжима, благодаря чему обеспечивается герметичное соединение

Независимо от выбранной схемы перед подключением солнечных панелей в обязательном порядке необходимо проверить правильность электромонтажа.

При подключении панелей не рекомендуется превышать технические требования по допустимому току и максимальному напряжению других устройств. Важно придерживаться указанных производителем технических требований контроллера заряда и инвертора.

Стандартная схема сборки самой простой солнечной электростанции выглядит следующим образом.

Схема подключения панелей к аккумулятору, инвертору и контроллеру имеет простое исполнение, а потому особых сложностей в подключении не вызывает

Чтобы избежать поломки контроллера , при подключении элементов системы важно соблюдать последовательность.

Монтажные работы выполняют в несколько этапов:

Аккумулятор подключают к контроллеру, задействуя для этого соответствующие разъемы и не забывая соблюдать полярность.

К контроллеру через разъемы при соблюдении все той же полярности присоединяют солнечную батарею.

К разъемам контроллера подключают нагрузку в 12 В.

Если необходимо преобразовать электрическое напряжение с 12 до 220 В, то в схему включают инвертор. Его подключают только к аккумулятору и ни в коем случае не напрямую к контроллеру.

К свободному выходу инвертора подключают электроприборы, рассчитанные на напряжение в 220 В.

Выполнив соединение, нужно проверить полярность и измерить напряжение холостого хода панелей. Если показатель отличается от паспортного значения – соединение выполнено неправильно.

Для подключения устройства к системе нет необходимости вскрывать распаечную монтажную коробку – все соединительные разъемы расположены в доступности

На завершающем этапе солнечную батарею необходимо заземлить. Чтобы минимизировать вероятность короткого замыкания, в местах соединения между аккумулятором, инвертором и контроллером устанавливают предохранители.

Энергия солнечных электростанций найдет применение в питании маломощных бытовых приборов и в зарядке аккумуляторов мобильной техники:

Подключение разнонаправленных элементов

Применяя последовательную схему монтажа солнечных батарей, чтобы не снизить эффективность работы устройств, все панели общей цепи следует размещать под одним углом и на одной плоскости.

Если же панели будут располагаться в различных плоскостях, это может привести к тому, что ближняя или более освещенная станет работать мощнее расположенных чуть дальше.

Это значит, что ближняя панель будет генерировать электричество, часть которого будет отходить для нагрева дальних панелей. И причина кроется в том, что ток течет по пути наименьшего сопротивления. Чтобы минимизировать потери, для каждой панели лучше задействовать отдельный контроллер.

Основные требования при задействовании контроллера – мощность подключаемых панелей свыше 1 кВт и удаленность между батареями на достаточно большое расстояние

Решить вопрос можно и путем установки отсекающих диодов. Их размещают внутри между пластинами. Благодаря этому, выдавая максимальный показатель мощности, пластины не перегреваются.

Немаловажное значение имеет и падение напряжения в соединениях, а также самих проводах низковольтной части системы.

Таблица несоответствия передаваемой мощности сечению провода, красным указывающая параметры, при которых возникает риск сильного пожароопасного нагрева

В качестве примера может служить тот факт, что на метровый отрезок кабеля сечением 4 мм 2 при прохождении тока показателем 80А (напряжение 12 В) значения падают на 3,19%, что составляет 30,6 Вт. При задействовании скруток падение напряжения может варьироваться в пределах от 0,1 до 0,3 В.

Совмещение гелиоэнергии и стационарной сети

Планируя использовать электроэнергию от солнца параллельно с обустроенной централизованной стационарной сетью, схему подключения делают несколько иной. И основная причина такого решения в том, что у частного потребителя нет возможности «сбрасывать» оставшуюся энергию.

А это может спровоцировать перепады напряжения длительностью до одной секунды.

При совмещении солнечной электроэнергии со стационарной централизованной сетью руководствуются все тем же правилом: чем больше источников подключается, тем сложнее становится схема

Согласно выше приведенной схеме, напряжение от гелиополя первым делом направляется в сторону АКБ, а уже оттуда и передается на нагрузку.

Проектируя такой вариант монтажа в расчет стоит брать два вида нагрузки:

• не резервируемая – свет в доме, бытовая техника и пр. ;
• резервируемая – аварийное освещение, холодильник, электрический котел.

Учитывайте: чем больше емкость аккумулятора, тем больше проработают в автономном режиме резервируемые электроприборы.

Выбирая такой способ генерации энергии в сеть, будьте готовы к тому, что придется оформлять разрешение в местных энергосетях.

Несмотря на то, что инверторы для солнечных батарей вырабатывают напряжение, качество которого порой выше того, что в централизованной сети, местные энергосети не дают добро на то, чтобы электросчетчик вращался в обратную сторону.

По этой причине согласно схеме солнечные инверторы прекращают работу в момент пропадания напряжения в сети. А резервируемая нагрузка начинает «запитываться» от АКБ.

автор Платонова Александра

Схемы подключения аккумуляторов для систем солнечной энергии

Схемы подключения аккумуляторов
На следующих схемах показано, как получить повышенный ток (большую мощность) с помощью параллельного подключения и как увеличить уровни напряжения с помощью последовательного подключения. Вы можете использовать как последовательное, так и параллельное соединение в комбинации.
Используйте параллельную проводку для увеличения тока (мощности).
	На этой схеме показана простая параллельная цепь для увеличения тока или мощности. Предположим, что мы используем 12-вольтовые аккумуляторы. Мощность всех 3 батарей добавляется, чтобы дать нам эффект батареи в 3 раза более мощной, но напряжение остается прежним и составляет 12 вольт. Параллельное соединение увеличивает ток, но напряжение не меняется. Это проводка, используемая, например, при запуске автомобиля от внешнего источника.
Используйте последовательную проводку для увеличения напряжения
На этой диаграмме показана простая последовательная цепь для повышения уровня напряжения батареи. Предположим, что мы используем действительно большие 4-вольтовые промышленные батареи.
Напряжение всех трех батарей добавляется, чтобы дать нам эффект батареи, в 3 раза превышающей напряжение, или, в данном случае, очень большой 12-вольтовой батареи. В этой цепи ток такой же, как ток только в одной из батарей. Но поскольку промышленные батареи на 4 вольта очень велики, мы фактически создали огромную батарею на 12 вольт.
Комбинация последовательного и параллельного подключения
На этой диаграмме показана комбинация последовательной и параллельной цепей для одновременного увеличения тока и уровня напряжения батареи. Предположим, на этот раз мы используем 12-вольтовые батареи.
При последовательном соединении слева направо добавьте две 12-вольтовые батареи, чтобы получить 24 вольта. И, поскольку мы сделали это 3 раза, а затем соединили каждую группу из 2 (теперь 24 вольта) параллельно, мы получили одну очень большую батарею на 24 вольта. У него вдвое больше напряжения, чем у одной 12-вольтовой батареи, и в 3 раза больше тока или мощности, потому что все 3 группы подключены параллельно.
Нет предела возможностям
Таким образом, используя последовательное соединение, вы можете нарастить напряжение до нужного вам уровня, а используя параллельное соединение, вы можете увеличить ток или мощность. Например, вы можете создать блок батарей на 24 В, последовательно соединив две батареи по 12 В, или создать группу батарей на 48 В, последовательно подключив четыре батареи по 12 В. Затем просто повторяйте это, пока не получите желаемую мощность, и подключите все группы на 24 или 48 вольт параллельно. Аккумуляторы для солнечных электростанций выпускаются на 2, 4, 6 и 12 вольт, поэтому возможна любая комбинация напряжения и мощности. Попробуйте это сами, используя Battery Bank Designer с 4 простыми вариантами «укажи и щелкни».
См. полные принципиальные схемы примеров систем солнечной энергии.
Эти примеры системных диаграмм покажут, как соединить компоненты системы солнечной энергии. Показана система мощностью 2 кВт, 4 кВт и 8 кВт, которая включает в себя солнечные панели, блоки сумматоров, контроллер(ы) заряда, инвертор(ы), аккумуляторную батарею, шунтирующие и измерительные цепи, панель выключателя переменного тока и проводку генератора переменного тока. .
5 * Воспользуйтесь нашим удобным оценщиком размера системы «наведи и щелкни», чтобы быстро и легко рассчитать количество солнечных панелей и аккумуляторных батарей, необходимых для систем различных размеров. Разработайте свою систему быстро с помощью наших инструментов интерактивного дизайна (Примечание: эти инструменты дизайна требуют, чтобы в вашем браузере был включен javascript) * Наш инструмент для проектирования аккумуляторных батарей избавит вас от путаницы при подключении аккумуляторной батареи. Используйте батареи на 2, 4, 6 или 12 вольт для создания системного напряжения 12, 24 или 48 вольт с помощью последовательного и параллельного подключения всего за 4 щелчка. Емкость батарейных блоков от 300 ампер-часов до более 4000 ампер-часов отображается графически, чтобы вы могли точно увидеть, как соединять батареи вместе. * Этот калькулятор размера провода позволит вам быстро найти правильный размер провода в AWG (американский калибр проводов) в зависимости от расстояния до массива солнечных панелей и величины силы тока, выдаваемой вашими панелями. Математика не требуется! Новая функция!   Ознакомьтесь с нашей новой функцией «Солнечные проекты», где вы можете создавать простые самодельные проекты для вашей солнечной энергосистемы, экономя деньги и получая от этого удовольствие!
Предыдущая страница К началу страницы

Схемы подключения солнечных батарей 12 В для жилых автофургонов, кемперов, фургонов и караванов

Хотите знать, как подключить солнечные панели к батареям жилых автофургонов?

Вы в правильном месте.

Этот пост является частью нашей серии солнечных систем для кемперов своими руками.

Если вы попали на эту страницу и вам нужно узнать больше о настройке солнечной системы, прежде чем приступить к самостоятельной установке, сначала просмотрите другие наши сообщения.

Если вы не можете найти ответ, который ищете, просто напишите нам, и мы свяжемся с вами.

Цель этого поста — поделиться с вами нашими схемами подключения солнечных батарей своими руками, предоставить краткий глоссарий о каждом компоненте солнечной системы и немного объяснить теорию, лежащую в основе наших схем.

Когда вы переходите по ссылкам к различным продавцам на этом сайте и совершаете покупку, это может привести к тому, что сайт получает комиссию. Как Amazon Associates, мы зарабатываем на соответствующих покупках. Для получения дополнительной информации посетите нашу страницу раскрытия информации.

Расчет энергопотребления вашего автофургона

Прежде чем вы решите, какого размера солнечную систему установить в автофургоне, мы настоятельно рекомендуем сначала рассчитать свои потребности, а затем сопоставить эти потребности с солнечными панелями.

Вы можете ознакомиться с нашим полным набором электрических калькуляторов для переоборудования жилых домов и кемперов, чтобы рассчитать всю солнечную установку.

Мощность солнечной панели зависит от ряда переменных, включая время года, погоду, ваше местоположение и тип установленного контроллера заряда.

Чтобы дать вам визуальное представление о том, какую мощность вы можете ожидать от систем разного размера, посмотрите на это изображение ниже.

Хотя это, конечно, только ориентировочно, оно показывает, что для того, чтобы иметь возможность жить полностью за счет солнечной энергии в фургоне, вам нужны солнечные панели мощностью не менее 400 Вт.

Но каждая мелочь помогает дольше оставаться вне сети.

Если у вас есть только место или бюджет на 100 Вт, даже небольшая установка может иметь огромное значение.

Нужна помощь и совет по установке электрооборудования?

Присоединяйтесь к нашей группе поддержки на Facebook

Щелкните здесь

Компоненты солнечной системы для кемперов | Краткий глоссарий

Солнечные панели

Солнечные панели собирают солнечный свет, преобразуя его в электричество. Существуют различные типы солнечных панелей, но мы рекомендуем использовать монокристаллические, поскольку они наиболее эффективны.

Солнечные контроллеры заряда

Солнечные контроллеры заряда регулируют ток от панелей до безопасного уровня, чтобы он мог заряжать батареи. Существует 2 типа контроллера заряда солнечной батареи: PWM и MPPT.

• ШИМ-контроллер заряда — недорогой и экономичный вариант. Обратите внимание, что если у вас есть зарядное устройство PWM, солнечные панели должны быть подключены параллельно.
• Контроллер заряда MPPT имеет более сложную электронику, поэтому стоит намного больше, чем PWM. Тем не менее, он гораздо эффективнее заряжает аккумуляторы.

Как и в случае с другими солнечными установками для кемперов, единого ответа на вопрос, какой из них лучше, не существует.

Ознакомьтесь с нашим полным руководством о том, как выбрать правильный контроллер заряда солнечной батареи для вашей установки.

Если вам нужно знать, какой размер выбрать, воспользуйтесь нашим интерактивным калькулятором контроллера заряда солнечной батареи.

Батареи

Батареи хранят вырабатываемую энергию.

Аккумуляторная батарея RV состоит как минимум из одной батареи глубокого цикла 12 В (или 2 батарей 6 В).

Аккумуляторы глубокого разряда измеряются в ампер-часах или Ач. Чем выше ампер-часы, тем больше энергии сохраняется.

Различные типы аккумуляторов работают по-разному, поэтому 100 Ач одного типа аккумулятора не равны 100 Ач другого типа.

Существует 4 типа аккумуляторов глубокого цикла: литиевые аккумуляторы, гелевые аккумуляторы, аккумуляторы AGM и свинцово-кислотные аккумуляторы или аккумуляторы FLA.

Воспользуйтесь нашими калькуляторами размеров аккумуляторов, чтобы определить размер и тип аккумуляторов, соответствующих вашим потребностям:

• Калькулятор банка солнечных батарей
• Калькулятор срока службы аккумуляторов и сравнительная таблица

Подробнее о них можно прочитать в нашей статье об аккумуляторах для кемперов и узнайте, почему мы рекомендуем выбирать гелевые или литий-ионные аккумуляторы.

Кронштейны для крепления панели солнечных батарей

Кронштейны для крепления солнечной панели позволяют закрепить солнечную панель на фургоне без сверления отверстий в крыше.

Соединители MC4

Соединители MC4 позволяют удлинять солнечные кабели.

Существуют различные типы соединителей для соединения нескольких панелей.

Кабель панели солнечных батарей

Кабели панелей солнечных батарей (или солнечные провода) рассчитаны на то, чтобы выдерживать ток от панелей, соединяя их с контроллером заряда.

За счет использования более длинных кабелей можно свести к минимуму потери напряжения между солнечной панелью и контроллером заряда.

Правильный выбор размеров электропроводки для кемпера имеет решающее значение для безопасности и эффективной работы системы солнечной энергии.

Сальник панели солнечных батарей

Сальник панели солнечных батарей — это атмосферостойкое уплотнение для закрытия отверстия, необходимого для прокладки кабелей солнечных батарей в жилом доме.

Держатель предохранителя

Держатель предохранителя находится между солнечным контроллером заряда и выключателем аккумулятора и удерживает предохранитель для защиты аккумулятора.

Выключатели аккумулятора

Изоляторы или выключатели аккумулятора представляют собой защитные механизмы, позволяющие изолировать аккумулятор.

Выберите выключатель, достаточно большой, чтобы справиться с полной емкостью аккумуляторов в ампер-часах, с пространством для маневра для будущего расширения.

Проушины для клемм аккумулятора

Наконечники проводов или проушины для клемм аккумулятора позволяют подключать кабель солнечной панели к аккумулятору.

Термоусадка

Термоусадочная герметизация электрических соединений для покрытия оголенных проводов.

Комплекты солнечных панелей

Комплекты солнечных панелей представляют собой предварительно упакованные конфигурации, включающие большинство компонентов, необходимых для установки системы солнечных панелей для жилых домов.

Каждая из наших схем включает в себя комплект солнечных батарей соответствующего размера со списком компонентов, если вы предпочитаете покупать свою систему солнечных панелей таким образом.

Схемы подключения солнечных панелей для жилых автофургонов

Ниже приведен список всех имеющихся у нас схем подключения солнечных панелей для жилых автофургонов. Просто нажмите на ссылку, чтобы перейти прямо к схеме подключения для размера, наиболее близкого к выбранной вами системе.

Каждая схема подключения содержит:

• подробную схему подключения для данного типоразмера – как последовательного, так и параллельного,
• то, что вы можете разумно ожидать от системы такого размера,
• советы по будущей масштабируемости,
• полный список покупок деталей, необходимых для самостоятельной установки и
• , где это возможно, предварительно сконфигурированные комплекты солнечных панелей.

Автоматически создавайте схему электропроводки вашего индивидуального кемпервана

Включает в себя 110 В и 240 В, солнечные батареи, B2B, аккумуляторы, инверторы, системы 12 В, 24 В и 48 В, калибры проводов в AWG и мм² и многое другое!

Узнать больше

Купить сейчас

Автоматически создавайте схему электропроводки вашего индивидуального автодома

Включает в себя 110 В и 240 В, солнечные батареи, B2B, аккумуляторы, инверторы, системы 12 В, 24 В и 48 В, калибры проводов в AWG и мм² и многое другое!

Узнать больше

Купить сейчас

Как установить

12-вольтовую солнечную панель Система

Чтобы получить полное пошаговое руководство, ознакомьтесь с нашим подробным руководством по установке солнечных панелей на домах на колесах, кемперах и домах на колесах.

В руководстве подробно описано все, что вам нужно для установки системы солнечных батарей для кемпера.

Мы написали его, чтобы он подходил для систем любого размера, необходимых инструментов и компонентов.

Некоторые инструменты могут быть довольно дорогими. Если вы не рассчитываете получить от них много пользы в будущем, постарайтесь одолжить их там, где это возможно.

Единственное, в что мы рекомендуем вам инвестировать, — это мультиметр. Держите его в своем наборе инструментов, пока живете в своем фургоне.

Ознакомьтесь с нашим полным руководством по использованию цифрового мультиметра в вашем кемпере.

Он внесен в наш список предметов первой необходимости для жизни в фургоне не зря!

Схема подключения солнечной панели мощностью 200 Вт и список комплектов

Это схема подключения солнечной панели мощностью 200 Вт с полным списком необходимых деталей для самостоятельной сборки и доступных комплектов.

Используйте это как руководство по установке солнечной установки для вашего дома на колесах, кемпера, дома на колесах или каравана.

Мы разработали схему таким образом, чтобы ее могли понять новички в электрике кемпера.

Электрика кемпервана может быть опасной, поэтому, если вы не уверены в том, что делаете, или не уверены, что сможете самостоятельно установить солнечную батарею, обратитесь за помощью к электрику.

Этот пост является частью нашей серии «Сделай сам» для автофургонов с солнечными батареями, которая включает схемы подключения солнечных панелей на 12 В для других размеров.

Нужна помощь и совет по установке электрооборудования?

Присоединяйтесь к нашей группе поддержки Facebook

Щелкните здесь

Когда вы нажимаете на ссылки различных продавцов на этом сайте и совершаете покупку, это может привести к тому, что этот сайт получает комиссию. Как Amazon Associates, мы зарабатываем на соответствующих покупках. Для получения дополнительной информации посетите нашу страницу раскрытия информации.

На что способна солнечная панель мощностью 200 Вт?

Мощность солнечной панели мощностью 200 Вт зависит от ряда переменных, включая время года, погоду, ваше местоположение и тип установленного контроллера заряда.

Но вот представление о том, что вы можете ожидать в обычный день с 4 часами пиковой солнечной активности с контроллером MPPT.

200-ваттная панель обеспечивает около 60–64 ампер-часов в день.

Этого достаточно, чтобы:

• запустить небольшой энергосберегающий холодильник,
• зарядить несколько небольших устройств от USB, таких как телефон или планшет,
• включить вентиляцию на крыше ночью, чтобы остановить конденсацию,
• обеспечить круглосуточную работу вентилятора компостного туалета,
• включите несколько светодиодных фонарей внутри кемпинга и
• этого размера, вы также можете добавить небольшой инвертор для периодического использования.

Имейте в виду, что это основано на среднем солнечном дне.

Возможно, у вас не получится заряжать батареи каждый день, поэтому подумайте о том, чтобы сохранить что-нибудь на случай непредвиденных обстоятельств, чтобы избежать перезарядки батарей больше, чем необходимо.

Кому подойдет система солнечных батарей мощностью 200 Вт?

Солнечная панель мощностью 200 Вт относительно невелика.

Если вы не планируете отправиться в дикий кемпинг в своем доме на колесах, у вас может быть надежный доступ к береговому источнику питания.

При экономичном использовании вам может даже не понадобиться подключение.

Поскольку установка мощностью 200 Вт может обеспечить работу небольшого энергоэффективного холодильника, она подойдет для небольших кемперов.

Возможно, у вас есть небольшой кемпер, дом на колесах или дом на колесах, и на крыше нет места для чего-то большего.

Если мощность вашей идеальной солнечной системы превышает 200 Вт, создавайте ее с учетом масштабируемости.

Вы можете добавить панели и батареи в будущем по мере роста ваших потребностей и бюджета.

Вы могли бы подумать о дополнительном питании от портативной системы солнечных батарей, но это для другого поста.

Схема подключения солнечной панели мощностью 200 Вт

Прежде чем углубляться в детали этой схемы подключения, следует уточнить несколько моментов:

• На схеме подключения показана только установка со стороны подачи системы солнечных панелей мощностью 200 Вт. Доходит до зарядки аккумулятора. Чтобы узнать подробности о стороне нагрузки, ознакомьтесь с нашим постом о проводке кемпера.
• Не включает зарядку аккумулятора от береговой сети или генератора переменного тока.
• Информацию о том, как установить аккумулятор, см. в нашем посте об аккумуляторах для кемперов.
• Схема также исключает подключение силового инвертора – он находится на стороне нагрузки батареи.
• Схема подключения солнечной панели мощностью 200 Вт предполагает установку 2 панелей по 100 Вт. Если вместо этого вы устанавливаете панель 1 x 200 Вт, см. нашу схему подключения солнечной панели мощностью 100 Вт.
• Мы включили 2 диаграммы ниже. На первом изображена солнечная панель мощностью 200 Вт, соединенная последовательно. На 2-й схеме они подключены параллельно.
• Прочтите наше полное руководство по последовательному или параллельному подключению солнечных панелей, если вы не знаете, как лучше подключить свою батарею. Он также охватывает смешанные панели и включает интерактивный калькулятор, чтобы найти наиболее эффективную настройку для ваших панелей.

Схема подключения солнечной панели 200 Вт последовательно

Схема подключения солнечной панели 200 Вт параллельно

Автоматическое создание индивидуальной схемы подключения жилого дома

Включает 110 В и 240 В, солнечную батарею, B2B, батареи, инверторы, 8 В, 4 4 В, 4 системы, калибры проводов в AWG и мм² и многое другое!

Узнать больше

Купить

Список деталей для самостоятельной сборки солнечной панели мощностью 200 Вт

В этом списке перечислены все компоненты, необходимые для установки солнечной панели мощностью 200 Вт на ваш дом на колесах или кемпер.

Солнечные панели

Солнечные панели собирают солнечный свет, преобразуя его в электричество.

Существуют различные типы солнечных панелей, но мы рекомендуем использовать монокристаллические, поскольку они наиболее эффективны.

2x 100 Вт Жесткий монокристаллический

ПОСМОТРЕТЬ ПОСЛЕДНЮЮ ЦЕНУ

Введите код купона Mowgliadventures для 10% скидки на Renogy. com

Прочтите больше: Полное руководство по лучшему каманско -самие. ток от панелей до безопасного уровня, чтобы он мог заряжать батареи.

Контроллер на 20 А подходит для установки солнечной панели мощностью 200 Вт.

20a ШИМ-контроллер (бюджетный вариант)

SEE LATEST PRICE

Enter coupon code  MowgliAdventures  for 10% off at Renogy.com

20a MPPT Solar Charge Controller

SEE LATEST PRICE

Enter coupon code  MowgliAdventures  со скидкой 10 % на Renogy.com

Если вы думаете, что в будущем захотите увеличить мощность своей солнечной батареи, рассмотрите возможность покупки солнечного контроллера заряда MPPT с более высоким рейтингом, поскольку в долгосрочной перспективе он будет более рентабельным. .

• Солнечная система мощностью 300 Вт | 30a
• Солнечная система мощностью 400 Вт | 40a
• Солнечная система мощностью 600 Вт | 60a (50a подойдет, если найдете)
• Солнечная система на 800 Вт | 100a (подойдет 70a, если вы сможете его найти)

Ознакомьтесь с нашим полным руководством о том, как выбрать правильный контроллер заряда солнечной батареи для вашей установки.

А если вам нужно знать, какой размер выбрать, воспользуйтесь нашим интерактивным калькулятором контроллера заряда солнечной батареи.

Сколько батарей мне нужно для солнечной панели мощностью 200 Вт?

Насколько большой блок батарей вам нужен, во многом зависит от того, сколько энергии вы используете и даже когда вы ее используете. Используйте наш калькулятор банка солнечных батарей, чтобы рассчитать, сколько энергии вы используете каждый день, и какой размер банка батарей вам нужен, чтобы соответствовать этому уровню.

Тем не менее, аккумуляторная батарея хранит энергию, вырабатываемую вашими солнечными панелями. Если у вас нет достаточно большой аккумуляторной батареи, вы можете потратить впустую энергию, которую вы так усердно собирали.

Солнечная панель мощностью 200 Вт может генерировать не более 16 Ач энергии в пиковый час. Однако, сколько пиковых часов солнца вы можете разумно ожидать, зависит от местоположения, времени года и погоды.

В США вы вряд ли получите более 5 или 6 часов пикового солнца в середине лета. Следовательно, система солнечных панелей мощностью 200 Вт будет генерировать максимум 85-100 Ач в день.

Хотя вы можете использовать часть этой энергии, когда вы ее генерируете, проще и разумнее ошибиться в сторону осторожности. Таким образом, минимальный размер батареи, который вам нужен для установки на 200 Вт, составляет 100 Ач — больше, если вы не устанавливаете литиевые батареи.

У вас может быть более одного источника зарядки или вам может понадобиться какой-то непредвиденный случай, поэтому вы, конечно, можете увеличить этот размер настолько, насколько захотите.

Существует 3 типа аккумуляторов для кемперов. Мы рекомендуем выбирать гелевые или литий-ионные аккумуляторы, хотя также популярны аккумуляторы AGM.

Если пространство не является серьезной проблемой, вы никогда не будете недовольны большей батареей, поэтому всегда увеличивайте размер, а не уменьшайте его.

Воспользуйтесь нашими калькуляторами размеров аккумуляторов, чтобы определить размер и тип аккумуляторов, соответствующих вашим потребностям:

Калькулятор банка солнечных батарей
Калькулятор срока службы аккумуляторов и сравнительная таблица

Фитинги

необходимость сверления отверстий в крыше. Вам понадобится одна упаковка для каждой панели.

Всегда сопротивляйтесь желанию пробить крышу.

Подробнее: Идеи крепления солнечных панелей для кемперов

Солнечные панели поставляются с кабелем длиной около метра, поэтому его длины обычно недостаточно, чтобы добраться до аккумуляторной батареи.

Разъемы MC4 рассчитаны на силу тока и атмосферостойкость, поэтому вы можете удлинить кабель.

Для последовательного подключения двух панелей вам понадобится 1 пара кабельных разъемов MC4.

Для параллельного подключения 2 панелей вам потребуется 1 пара двухштырьковых Y-разветвителей MC4 и 1 одиночная пара кабельных разъемов MC4.

Смысл использования разных цветов в том, чтобы легко идентифицировать отрицательный и положительный провода.

Если вы не можете получить красный, используйте черный кабель и пометьте его красной изолентой или термоусадкой.

Перед покупкой измерьте, сколько удлинительного кабеля вам нужно.

Как для положительной, так и для отрицательной стороны вам потребуется достаточное количество кабелей от конца существующих кабелей солнечной панели к аккумулятору через контроллер заряда солнечной батареи и аварийный выключатель.

К сожалению, единственный способ провести солнечный кабель в фургоне — просверлить отверстие. Заглушите его и сделайте водонепроницаемым сальниковым уплотнением.

Держатель предохранителя

ПОСМОТРЕТЬ ПОСЛЕДНЮЮ ЦЕНУ

Он находится между контроллером заряда солнечной батареи и выключателем аккумулятора.

Держатели предохранителей ANL легче монтировать, чем линейные держатели. Однако предохранители, необходимые для них, найти труднее, чем стандартные плоские предохранители.

Имейте это в виду, если вы путешествуете на длительные периоды времени в районы, где онлайн-покупки могут быть недоступны.

Предохранитель между солнечной панелью и контроллером заряда солнечной батареи должен быть в 1,3 раза больше оптимального рабочего тока панели (спецификацию см. на обратной стороне панели).

Для одной панели мощностью 100 Вт обычно достаточно предохранителя на 10 А.

При установке более одной панели проверьте нашу схему подключения для 200 Вт, чтобы увидеть, чем она отличается для последовательного и параллельного подключения.

Предохранитель между контроллером заряда солнечной батареи и аккумулятором должен иметь тот же номинал, что и контроллер заряда солнечной батареи.

2 выключателя аккумулятора на 1250 А

ПОСМОТРЕТЬ ПОСЛЕДНЮЮ ЦЕНУ

Выключатели на линии питания аккумулятора и линиях питания цепи позволяют изолировать аккумулятор.

Выключатель аккумуляторной батареи должен быть на больше, чем общая емкость аккумуляторной батареи.

Если вы хотите повысить масштаб в будущем, стоит установить больший размер сейчас, чтобы не менять его позже.

Проушины клемм аккумулятора / наконечники проводов

ПОСМОТРЕТЬ ПОСЛЕДНЮЮ ЦЕНУ

С их помощью можно подсоединить кабель к аккумулятору.

Выберите наконечник с номинальным размером больше, чем сечение провода, и с отверстием, достаточно большим, чтобы поместиться на клемму аккумулятора.

1/4” красная и 1/4” черная термоусадка

ПОСМОТРЕТЬ ПОСЛЕДНЮЮ ЦЕНУ

Герметизируйте электрические разъемы термоусадкой для покрытия оголенных проводов.

В этой солнечной установке он понадобится для подключения встроенного предохранителя или предохранителя ANL и разъемов клемм аккумулятора.

Sikaflex 221 (клей для панелей)

ПОСМОТРЕТЬ ПОСЛЕДНЮЮ ЦЕНУ

Используйте этот клей, чтобы прикрепить крепления солнечных панелей к крыше фургона.

Это немного грязно, поэтому надевайте латексные перчатки при нанесении.

Вам потребуется около 4 или 5 мм герметика между кронштейном и панелью для прочного соединения. Для отверждения требуется около 24 часов в сухой день.

Предохранители и провода должны соответствовать нагрузке системы и длине кабеля. Мы рассмотрели все, что вам нужно знать, в нашем посте о проводке для кемперов.

Комплект солнечных панелей мощностью 200 Вт

Если вы предпочитаете не ходить по магазинам, вы можете приобрести предварительно сконфигурированные комплекты солнечных панелей.

Обычно они включают в себя солнечную панель, контроллер заряда солнечной батареи и монтажные кронштейны. Некоторые включают удлинительные провода.

Если вы решите купить солнечный комплект, проверьте, что входит в комплект и какие дополнительные вещи вам нужно будет купить.

И убедитесь, что это экономически целесообразно.

Комплект солнечной панели мощностью 200 Вт включает:

• 2 монокристаллические солнечные панели 200 Вт, 12 В
• Контроллер заряда MPPT 20 А
• все кабели и разъемы
• монтажные кронштейны
• держатели предохранителей.

Корпус кабельного ввода и аккумулятор необходимо приобретать отдельно.

Как установить 200-ваттную солнечную панель

В нашем руководстве подробно описано все, что вам нужно для установки системы солнечных батарей для кемпера.

Он написан для системы любого размера, поэтому в нем содержится ссылка на установку нескольких панелей.

Для солнечной установки мощностью 200 Вт с одной панелью это не имеет значения, если только вы не купили солнечные панели меньшего размера.

Тем не менее, это может пригодиться при рассмотрении возможности масштабирования вашей установки.

Также есть раздел об инструментах, необходимых для установки солнечных батарей вашего кемпера.

Некоторые из этих инструментов могут быть довольно дорогими, поэтому, если вы не рассчитываете получить от них много пользы в будущем, постарайтесь одолжить их там, где это возможно.

Мы рекомендуем вам инвестировать в мультиметр и держать его в своем наборе инструментов для дома на колесах, путешествуя или живя в своем фургоне.

Ознакомьтесь с нашим полным руководством по использованию цифрового мультиметра в вашем кемпере.

Он внесен в наш список предметов первой необходимости для жизни в фургоне не зря!

Как создать базовую схему подключения солнечной панели?

Прокрутите до содержимого

Назад к новостям блога

Схема подключения солнечной панели или схема всегда должны быть неотъемлемой частью подготовки ваших солнечных проектов.

Точно так же, как архитекторы несут ответственность за составление подробных планов конструкций, которые они проектируют, создание электрической схемы позволит вам соответствующим образом спланировать схему вашей солнечной системы.

В этой статье мы научим вас рисовать схему подключения солнечной панели в Canva.

( Обратите внимание, что Canva лучше всего использовать для создания основных грубых схем подключения. Если вы хотите разработать более сложные схемы, мы рекомендуем использовать что-то вроде Photoshop. )

Что такое схема подключения солнечной панели?

Схемы подключения солнечных панелей или электрические схемы — это в основном технические чертежи, в которых подробно описывается необходимое вам оборудование и то, как все это будет соединяться вместе.

При проектировании вашей солнечной установки схемы электропроводки позволяют получить подробный обзор вашего плана, а также служат в качестве контрольного списка компонентов.

Солнечные диаграммы могут сильно различаться, одна схема может совершенно отличаться от другой, но общая цель остается неизменной.

---

Как разработать схему подключения солнечной панели?

Видео пример того, как мы используем Canva для создания некоторых из наших более простых схем подключения солнечных батарей:

Мы рекомендуем использовать Canva для разработки вашей схемы подключения. Технология бесплатна для использования и невероятно проста в освоении. Прошли те времена, когда для создания высококачественной схемы требовались глубокие знания в области проектирования.

Шаги по созданию схемы подключения солнечной панели с помощью Canva

Шаг 1

• Воспользуйтесь ссылкой, которую мы предоставили выше, и создайте себе профиль Canva. Вы можете легко сделать это, связав свою учетную запись Facebook.

Шаг 2

• Нажмите вверху справа: кнопку «Создать дизайн».

Шаг 3

• Нажмите «нестандартный размер» и установите «ширину 3508» и «высоту 2480». Это тот же размер, что и лист бумаги формата А4. Это пригодится позже, если вы решите распечатать схему подключения солнечной батареи.

Шаг 4

• Нажмите «Создать новый дизайн», и все готово. Теперь вам будет представлена ​​пустая белая страница. Это будет основой для всех ваших будущих схем проводки.

Вот и все, очень просто. Теперь у вас есть чистый холст, чтобы начать свои проекты. Далее мы проведем вас через процесс создания схемы проводки.

Схема подключения солнечной панели для кемпера

В приведенном выше примере мы включили следующие элементы в нашу схему подключения:

• Солнечная панель 270 Вт
• ДП-переключатель
• Контроллер заряда MPPT
• 100 Ач литий-ионный аккумулятор
• Автоматический выключатель на 100 А
• Портативный холодильник (DC)
• Розетки 220 В
• x2 автоматических выключателя на 50 А
• USB-порт для зарядки
• Блок плавких предохранителей
• Водяной насос
• Инвертор с чистой синусоидой мощностью 1000 Вт
• x2 светодиодные лампы (постоянный ток)
• Маленький переключатель

Заключительные мысли

Canva — отличный инструмент для создания простых цепей подключения солнечных батарей, особенно для менее сложных проектов, таких как кемперы, лодки и дома на колесах.

Если вы не знакомы с электричеством, мы не рекомендуем создавать собственную схему. Для этого лучше всего нанять профессионального инженера-электрика, который может вам помочь.

Однако это не мешает вам создавать самые крутые электрические схемы.

27 сентября 2022 г. Автор Кайл Браунинг

Если вы живете в штате Луизиана или Оклахома, мы рекомендуем вам обратить особое внимание на эту статью, так как вы, вероятно, испытаете более 45 часов…

Читать далее

26 сентября 2022 г. Автор Майк Джезек

Когда дело доходит до возобновляемых источников энергии, солнечная энергия является большой собакой на блоке. Он предлагает как независимость от ископаемого топлива, так и способ сократить ваши …

Читать далее

25 сентября 2022 г. Автор Mike Jezek

Мир вокруг нас быстро меняется. Инновации для превращения солнечного света в чистую энергию для обеспечения нашей жизни постоянно совершенствуются. Один такой …

Читать далее

24 сентября 2022 г. Автор: Mike Jezek

Ничто так не говорит о лете, как теплый вечер, задний двор, полный соседей и друзей, и запах жареной еды, витающий в воздухе. Бар…

Читать далее

Ваша корзина пуста

Покупайте нашу продукцию

Мы используем файлы cookie, чтобы обеспечить вам максимальное удобство. Используя наш веб-сайт, вы соглашаетесь с нашей Политикой конфиденциальности.

{{ tier_title }}

«,»reward_you_get_popup»:»Вы получаете»,»reward_they_get_popup»:»Они получают»,»reward_free_shipping_popup»:»Вы получаете скидку на бесплатную доставку\r\n Они получают скидку на бесплатную доставку»,»reward_you_get_free_popup «:»Бесплатная доставка»,»popup_item_tier_benefits_title»:»Преимущества»,»popup_item_tier_benefits_next_tier»:»Следующий уровень»,»popup_item_tier_benefits_list_of_tiers»:»Список уровней»,»reward_tier_achieved_on»:»Достигнуто {{ month }} {{ day } }, {{ year }}»,»reward_tier_multiply»:»Множитель»,»reward_tier_multiply_points»:»{{multiply_points }}x»,»earn_tier_more_points»:»Заработано {{ more_points }}/{{ next_tier_points }} {{ points_name }}»,»reward_as_discount»:»{{ сумма }} скидка»,»reward_as_points»:»{{ сумма }} {{ points_name }}»,»reward_as_gift_card»:»{{ сумма }} подарочная карта»,»flexible_discount «:»Скидка»,»flexible_discount_price»:»Цена со скидкой»,» available_discount_title»:»В данный момент у вас нет доступных наград»,»reward_your_tier»:»Ваш уровень:»,»reward_next_tier»:»Нет уровень xt:»,»reward_page_confirm»:»Подтвердить обмен»,»reward_redeem_cancel»:»Отменить»,»reward_redeem_confirm»:»Подтвердить»,»reward_page_earn_points»:»Заработать баллы»,»reward_not_enough_points»:»Недостаточно баллов»,» select_rewards»:»Выберите награду»,»reward_birthday»:»День рождения»,»reward_enter_birthday»:»Введите день рождения»,»reward_please_enter_birthday»:»Пожалуйста, укажите день рождения»,»reward_enter_valid_birthday»:»Введите правильную дату дня рождения»,» warning_title_for_reward»:»К сожалению, похоже, что программа лояльности и вознаграждений недоступна для этой учетной записи. «,»warning_title_for_reward_requirelogin»:»Чтобы принять участие в нашей программе лояльности и вознаграждений, вы должны сначала подтвердить свою учетную запись. Пожалуйста, войдите в систему, чтобы проверить свое право на участие.»,»reward_notifications_earned_points»:»Вы заработали {{ points_name }}!»,»reward_notifications_spend_your_points»:»Потратьте свои баллы! У вас есть {{ point_balance }} {{ points_name }}»,»reward_activity_reset_points»:»Сбросить баллы»,»reward_activity_reset_tiers»:»Сбросить уровни»,»reward_activity_reset_tiers_description»:»»,»reward_notifications_you_have»:»У вас есть
{{ points_name }}»,»reward_notifications_discount_check»:»Используйте скидку на странице оформления заказа»,»reward_notifications_add_discount_to_your_cart»:»У вас есть доступная скидка. Добавьте скидку в корзину!»,»reward_discount_unavailable»:»Скидка недоступна»,»reward_program_emails»:»Письма по бонусной программе»,»reward_title_earn_for_place_order»:»Купите этот товар и заработайте {{ points_count }} {{ points_name }}»,» награда_title_earn_for_place_order_on_cart_or_checkout»:»Вы зарабатываете {{points_count}} {{points_name}} за эту покупку»,»reward_save_btn»:»Сохранить»,»reward_delay_points_pending_status_rule»:»В ожидании»,»referral_page_inviting_text»:»Пригласив друга»,» referral_page_your_benefit»:»Ваша выгода»,»referral_page_your_friends_benefit»:»Привилегия вашего друга»,»referral_page_get»:»Получите»,»referral_page_no_reward_text»:»похвалите, пригласив своих друзей!»,»referral_link»:»Реферальная ссылка»,»copy_link «:»Копировать ссылку»,»referral_page_share_title»:»Поделиться в социальных сетях»,»referral_page_active_discounts»:»Активные скидки»,»claim_referral»:»Claim»,»referral_notification_label»:»Пожалуйста, введите адрес электронной почты, чтобы получить подарок», «email_sent_successfully»:»Ваше письмо успешно отправлено полностью!»,»referral_page_share_link_not_log_in»:»Войдите, чтобы начать делиться ссылкой»,»reward_activities_order_refund»:»Возврат заказа»,»reward_activities_order_updated»:»{{rule_title}} (Заказ обновлен)»,»activity_refund_earn_point»:»-{ { points_count }} {{ points_name }}»,»activity_refund_earn_points»:»-{{ points_count }} {{ points_name }}»,»activity_order_tier_lowered»:»Уровень понижен ({{ tier_title }})»,»order_refunded_activity_spend»:» +{{ points_count }} {{ points_name }}»,»reward_activity_discount_refund»:»Возврат скидки»,»reward_activity_gift_card_refund»:»Возврат подарочной карты»,»refund_tier_activity_discount_refund»:»Возврат скидки ({{ Discount_code }})»,»referrer_guest_notify_message «:»Зарегистрируйтесь, чтобы получить скидку»,»reward_sender_block_list_in_referral_program»:»К сожалению, эта реферальная ссылка больше не активна»,»referral_title_history»:»История»,»referral_not_allowed_to_use_referral_program»:»Вам не разрешено использовать реферальную программу», «referral_no_activity»:»Нет активности»,»referral_history_c ustomer_name»:»Имя»,»referral_history_customer_email»:»Электронная почта»,»referral_history_status»:»Статус»,»referral_history_date»:»Дата»,»order_redeem_discount_name»:»Скидка на заказ ({{ name_order }})», «discount_expire_in_day»:»Скидка действует через {{ days_count }} день»,»discount_expire_in_days»:»Скидка действует через {{ days_count }} дней»,»activity_discount_expired_code»:»Скидка истекает {{ code }}»,»activity_discount_expired»: «Срок действия скидки истек»,»current_balance»:»Текущий баланс»,»birthday_gift_multiply_message»:»Баллы за каждый заказ, сделанный в день вашего рождения, будут умножены на {{multiply_points }}!»,»your_discount_code»:»Ваш код скидки:», «verify_account_message»:»Чтобы получить вознаграждение за создание учетной записи, подтвердите свой адрес электронной почты. «,»verify_account_email_is_send_massage»:»Письмо с подтверждением отправлено,
, пожалуйста, проверьте свой почтовый ящик.»,»verify_account_button»:»Подтвердить аккаунт»,»spending_card»:»Карта правил расходов»,»minimum_purchase»:»Требуется минимальная покупка {{ Discount_amount }}»,»tier_info»:»Информация об уровне» ,»completed_rule»:»Выполненное правило»,»earning_rule»:»Правило заработка»,»reward_popup»:»Всплывающее окно вознаграждения»,»birthday_field»:»Поле дня рождения»,»shop_it»:»КУПИТЬ»,»назад»: «Назад»,»click_for_sound_on»:»Нажмите, чтобы включить звук»,»click_for_sound_off»:»Нажмите, чтобы отключить звук»,»view_on_instagram»:»Посмотреть в Instagram»,»view_on_tiktok»:»Посмотреть в tiktok»,»instagram_gallery»: «Галерея Инстаграм»}

Схема подключения контроллера заряда солнечной батареи и шаги

Один из самых частых вопросов, которые мы получаем: «Могу ли я подключить свои солнечные панели напрямую к батарее?» Хотя технически это возможно, мы настоятельно не рекомендуем этого делать. Аккумулятор — вещь хрупкая, и высокое напряжение солнечных батарей может легко его разрушить. Контроллер заряда действует как защитный барьер между панелями и батареей и должен быть частью каждой домашней солнечной панели. В этой статье мы объясним, как соединить солнечные панели, регулятор и аккумулятор.

Но чего боится батарея? От чего на самом деле защищает контроллер? Ну и контроллер заряда

• понижает напряжение панелей до уровня аккумулятора. Когда батарея напрямую подключена к панелям с более высоким напряжением, батарея нагревается. Это не только сокращает срок службы батареи, но и потенциально может привести к ее взрыву.
• предотвращает перезарядку. Если вы заряжаете аккумулятор после того, как он полностью заряжен, его температура повышается, потому что он пытается принять больший ток, на который он способен. В результате у вас более быстрое старение, снижение емкости и взрыв в худшем случае.
• останавливает использование батареи в состоянии глубокой разрядки. Регулярная глубокая разрядка батареи снижает количество циклов зарядки, которые батарея может выдержать.
• блокирует обратные токи. Ночью электричество может возвращаться к панелям от батареи, что может привести к повышению температуры и возгоранию фотоэлектрических модулей.
• позволяет контролировать состояние панелей и батареи

Солнечные контроллеры по-разному управляют напряжением панелей. ШИМ (широтно-импульсная модуляция) контроллер просто снижает его до уровня заряда батареи. С другой стороны, контроллер MPPT (отслеживание точки максимальной мощности) использует дополнительное напряжение панелей и превращает его в электричество.

PWM и MPPT взаимозаменяемы в тех случаях, когда напряжение солнечных панелей несколько превышает напряжение аккумулятора. Например, вы можете установить любой из них с панелями на 30 ячеек и аккумулятором на 12 В или с панелями на 60 ячеек и аккумулятором на 24 В. Однако даже в этих случаях MPPT-контроллер позволяет собрать на 20-25% больше энергии. Этот тип солнечного регулятора особенно хорош зимой, когда панели достигают своих пиков напряжения.

ШИМ-контроллер

Плюсы

• Ниже. панели чуть выше напряжения батареи

MPPT-контроллер

Pros

• КПД 90-95%
• преобразует дополнительное напряжение панелей в ток
• управляет процессом зарядки
• built-in Bluetooth to connect to to a laptop or a smartphone

Cons

• 10-15 year lifespan
• more expensive than a PWM-controller: $100-$1,000

Look for maximum вольт и ампер при выборе контроллера




Перед покупкой контроллера заряда убедитесь, что он подходит для системы солнечных батарей. Основной параметр, который вы ищете, это максимальный ток. Сила тока контроллера должна быть больше, чем общая мощность всех солнечных панелей, деленная на напряжение батареи.

Допустим, у нас есть две панели по 300 Вт и аккумулятор на 12 В. Теперь посчитаем амперы:

300Вт * 2 панели/12 В = 50 А

Добавим 25% на безопасность. В холодные дни панели производят больше тока, чем обычно, и лучше быть готовым к этому :

50 А * 1,25 = 62,5 А

Размер контроллера должен быть больше 62,5 А.


Если вы имеют ШИМ-контроллер или MPPT-регулятор, процедура его подключения к аккумулятору и панелям остается прежней. Обычно на контроллере заряда есть три секции проводки: одна для панелей, одна для батареи и одна для нагрузок постоянного тока.


Аккумулятор




Аккумулятор


1. Возьмите простой многожильный провод с медным сердечником.
2. С помощью черного провода соедините «минус» контроллера заряда с «минусом» аккумулятора.
3. С помощью красного провода соедините «плюс» контроллера заряда с «плюсом» аккумулятора
4. Плотно ввинтите провода в контроллер заряда.

Включите контроллер заряда: он должен измерять заряд аккумулятора.
В инструкции по эксплуатации контроллера заряда должна быть схема подключения, к которой можно обратиться в случае сомнений.


Фотоэлектрические модули




Фотомодули


После того, как вы подключили контроллер заряда к батарее, теперь можно безопасно подключать его к панелям. Из распределительной коробки панели выходят два кабеля, положительный и отрицательный. В некоторых ситуациях это всего два провода, которые идут прямо к контроллеру. Чаще всего на каждом конце есть так называемые разъемы MC4, «папа» для положительного кабеля и «мама» для отрицательного.

1. Соедините разъемы MC4 с дополнительной парой разъемов с проводами на других концах. Если у вас есть два провода, выходящих прямо из распределительной коробки, пропустите этот шаг.
2. Подсоедините эти провода к регулятору: плюс к «плюсу», минус к «минусу».
3. После того, как вы подключили панели к контроллеру, он должен их распознать. Проверьте состояние вашего массива на экране контроллера заряда.
4. Солнечные модули начинают генерировать электричество, как только они обращены к солнцу.

Вот схема, которая дает представление о том, как соединить эти части системы солнечных батарей вместе. У нас есть одна солнечная батарея KiloVault на 12 В, один MPPT-контроллер Midnite на 96 А и две солнечные панели Panasonic на 330 Вт.

Если у вас несколько солнечных панелей, как на схеме, плюсовой кабель одной панели обычно идет на минусовую клемму соседней. Затем отрицательный кабель первой панели и положительный кабель последней панели входят в контроллер заряда. Эти панели соединены последовательно, что означает, что их напряжение суммируется, но сила тока остается неизменной.

В этой системе с небольшими панелями каждая из панелей имеет напряжение примерно 38 В. Поскольку панели соединены последовательно, их суммарное напряжение составляет 38В * 2 = 76В. Их сила тока составляет

330Вт ÷ 38В = 8,7А

Напряжение аккумулятора 12В. ШИМ-контроллер просто урежет напряжение панелей до уровня батареи. Следовательно, вы будете использовать только 8,7 А * 12 В = 104 Вт мощности для всего массива в 660 Вт. Однако, поскольку у нас есть контроллер заряда MPPT, он позволяет панелям сохранять свою мощность и ускоряет процесс зарядки аккумулятора. Эта батарея теоретически может получить 660 Вт ÷ 12В = 55А тока.


Рассчитайте свою солнечную систему

Наш калькулятор сетевой солнечной системы поможет вам выбрать солнечные панели и аксессуары, соответствующие вашим потребностям в энергии.

Рассчитайте фотоэлектрическую систему

Иллюстрации – Марина Фионова

Как подключить солнечную панель к батарее: 5 шагов (с видео)

Эти инструкции с пошаговыми видеороликами покажут вам один из базовые навыки построения систем солнечной энергии своими руками: как подключить солнечную панель к аккумулятору.

К концу вы будете заряжать свою 12-вольтовую батарею — или выше — бесплатной солнечной энергией .

(Если это не заставит вашу кровь биться быстрее… Я не знаю, что будет .)

Хорошо. Давайте приступим!

Материалы и инструменты

Материалы

Примечание: Я перечислил размеры, которые я использовал, и дал ссылку либо на материалы, которые я купил для своей установки, либо на материалы, совместимые с ней. Не стесняйтесь копировать мою настройку. В противном случае отрегулируйте размеры ваших компонентов в соответствии с величиной тока, который будет протекать через вашу систему.

• 100 Вт 12 Вольт Солнечная панель
• 12 Вольт аккумулятор
• Renogy Wanderer 30A Солнечный контроллер
• .
• Встроенный предохранитель MC4 на 15 А
• Встроенный держатель предохранителя с предохранителем на 20 А
• Термоусадочная трубка
• Перчатки
• Защитные очки

Инструменты

• Отвертка
• Инструмент для зачистки проводов
• Обжимной инструмент
• Кусачки для проводов
• Тепловая пушка

поймите следующее:

• Не подключайте солнечную панель напрямую к батарее. Это может привести к повреждению аккумулятора. Вместо этого подключите аккумулятор и солнечную панель к контроллеру заряда солнечной батареи.
• Рекомендуется поставить предохранитель на вашу систему. Советы по технике безопасности! Поместите один предохранитель между положительной клеммой аккумуляторной батареи и контроллером заряда. Поместите другой между положительным проводом солнечной панели и контроллером заряда.

Шаг 2. Изготовление кабелей аккумулятора

У меня не было готовых кабелей аккумулятора. Поэтому я решил сэкономить немного денег и сделать свой собственный.

Оказывается, это довольно просто. Вот как я это сделал:

Отрежьте два куска провода нужной длины и зачистите оба конца. (Я сделал один немного короче, чтобы учесть предохранитель, который я собираюсь к нему прикрепить.)

Поместите предохранитель в держатель предохранителя. Используйте наш калькулятор размера предохранителя, чтобы найти правильный размер предохранителя.

Подсоедините один из проводов держателя предохранителя к более короткому кабелю аккумуляторной батареи с помощью выбранного разъема провода. (Я использовал соединитель для стыкового сращивания калибра 12-10.)

Оберните соединитель термоусадочной трубкой и термофеном.

Наденьте кусок термоусадочной трубки на каждый кабель батареи ( перед , обжимая клеммные соединители… не забудьте до конца, как я сделал 😅).

Затем обожмите разъемы клемм аккумуляторной батареи на кабелях аккумуляторной батареи и оберните соединения термоусадочной пленкой. Посмотрите на клеммы аккумулятора, чтобы узнать, какой размер разъемов использовать. У меня используются кольцевые клеммы 1/4″.

Кабели батареи в сборе!

Теперь они готовы к подключению. ⚡

Шаг 3. Подключите аккумулятор к контроллеру заряда

Примечание: В этот момент я надел перчатки и защитные очки, потому что такие места, как Advanced Auto Parts, рекомендуют носить их при работе с батареями.

Следуйте инструкциям в руководстве вашего контроллера заряда для подключения его к аккумулятору. Я покажу вам, как подключить контроллер заряда, который я использовал, Renogy Wanderer:

Подсоедините отрицательный кабель аккумулятора, тот, что без предохранителя, к «-» клемме аккумулятора на контроллере заряда.

Подсоедините положительный кабель аккумулятора, тот, что с предохранителем, к «+» клемме аккумулятора. (Renogy рекомендует подключать кабели аккумулятора к контроллеру заряда перед их подключением к аккумулятору.)

Подсоедините кабели аккумулятора к клеммам аккумулятора — сначала к отрицательному, затем к положительному. Перед подключением положительного кабеля я люблю прикасаться им к положительной клемме аккумулятора, потому что иногда возникает небольшая искра.

Контроллер заряда должен включиться или загореться, чтобы указать, что батарея подключена правильно. Например, у меня горит свет.

Теперь аккумулятор подключен!

На этом этапе ваше руководство может рассказать вам, как запрограммировать контроллер заряда для вашего типа батареи, напряжения и т. д.

У моего есть кнопка, которую я могу нажать, чтобы указать тип батареи. По умолчанию используется герметичная свинцово-кислотная батарея, которую я использую. Так что я просто оставил его в настройках, которые были включены.

Шаг 4: подключение солнечной панели к контроллеру заряда

Далее — подключение солнечной панели!

Большинство кабелей для солнечных панелей поставляются с предварительно прикрепленными разъемами MC4. Чтобы подключить солнечную панель к контроллеру заряда, вам потребуются кабели солнечного адаптера MC4. Кабели солнечного адаптера

MC4 необходимы для подключения солнечной панели к контроллеру заряда

(Это в основном отрезок солнечного фотоэлектрического провода, который имеет разъем MC4 на одном конце и зачищен на другом. Для своей установки я сделал свой собственный, собрав штыревой и гнездовой разъемы MC4. Я также купил солнечные удлинители MC4. .Удлинительные кабели не являются обязательными в зависимости от того, насколько далеко друг от друга находятся солнечная панель и контроллер заряда. )

Для положительного кабеля панели подсоедините встроенный предохранитель MC4, положительный удлинительный кабель (если используется), а затем адаптерный кабель MC4.

К отрицательному кабелю панели подсоедините отрицательный удлинительный кабель (если используется), а затем адаптерный кабель MC4. Не допускайте соприкосновения оголенных проводов!

Следуйте инструкциям в руководстве вашего контроллера заряда для подключения его к солнечной панели. Я покажу вам, как я подключил свой:

Сначала подключите отрицательный солнечный кабель к контроллеру заряда, затем подключите положительный. Ваш контроллер заряда должен включиться или загореться, чтобы указать, что панель правильно подключена.

Теперь все соединено вместе!

Еще один шаг…

Шаг 5. Поместите солнечную панель на солнце

Поместите солнечную панель под прямыми солнечными лучами под оптимальным для вашего местоположения углом наклона (это легко сделать с помощью моего самодельного крепления для солнечной панели за 11 долларов).

Как только вы это сделаете, ваш контроллер заряда должен показать, что аккумулятор заряжается. У меня есть индикатор, который мигает, когда батарея заряжается нормально.

Вот так, готово. 🥳

Теперь вы знаете, как зарядить аккумулятор от солнечной батареи!

Расслабьтесь и дайте панели собрать всю эту бесплатную солнечную энергию. Контроллер заряда прекратит зарядку аккумулятора, когда он полностью заполнится.

Сколько времени требуется для зарядки аккумулятора с помощью солнечной панели?

Воспользуйтесь нашим калькулятором времени зарядки солнечной батареи, чтобы узнать. Ответ зависит от многих факторов.

В качестве примера, вот спецификации для установки, которую я использовал:

• Свинцово-кислотный аккумулятор 12 В, 33 Ач
• Глубина разряда аккумулятора 50% калькулятор, с этой настройкой для полной зарядки аккумулятора потребуется около 4,5 часов пикового солнечного освещения.

  Но измените любую часть установки — например. замените солнечную панель на 50 Вт, литиевую батарею или контроллер заряда MPPT — и время зарядки будет другим.

  Так что да, определенно рекомендую калькулятор для этого вопроса.

  Попробуйте:

  Рассчитайте время зарядки

  3 самодельных проекта солнечной энергии, которые вы можете построить прямо сейчас

  То, что вы только что построили, было вашей первой установкой солнечной батареи. Это большое дело!

  Теперь, когда вы прошли этот этап, вот еще несколько проектов, которые, я думаю, вам будут интересны:

  1. Зарядное устройство для автомобильного аккумулятора на солнечной батарее

  Подключив солнечную панель к аккумулятору на 12 В, вы фактически создали зарядное устройство на 12 В для солнечного аккумулятора. Автомобильные аккумуляторы — это аккумуляторы на 12 В, поэтому вы можете так же легко использовать систему, которую вы только что сделали — или почти идентичную, описанную в этом руководстве — для зарядки автомобильного аккумулятора от солнечной энергии.
