Схема стоп сигналов ваз 2109. Схема стоп-сигналов ВАЗ 2109: подключение, неисправности и ремонт

Как работает схема стоп-сигналов ВАЗ 2109. Почему не горят стоп-сигналы на ВАЗ 2109. Как проверить и отремонтировать стоп-сигналы ВАЗ 2109 своими руками. Основные неисправности стоп-сигналов ВАЗ 2109 и способы их устранения.

Содержание

Устройство и принцип работы стоп-сигналов ВАЗ 2109

Стоп-сигналы являются важным элементом безопасности любого автомобиля, в том числе ВАЗ 2109. Они предупреждают других участников движения о том, что автомобиль тормозит или остановился. Рассмотрим основные компоненты системы стоп-сигналов:

Лампы стоп-сигналов в задних фонарях
Выключатель стоп-сигналов (концевик педали тормоза)
Предохранитель
Реле контроля исправности ламп
Электропроводка

Принцип работы следующий: при нажатии на педаль тормоза срабатывает выключатель, который замыкает цепь и подает питание на лампы стоп-сигналов. Реле контролирует исправность ламп. При выходе из строя одной из ламп реле отключает питание, чтобы предотвратить перегорание предохранителя.

Основные причины неисправности стоп-сигналов ВАЗ 2109

Если стоп-сигналы на ВАЗ 2109 не работают, причин может быть несколько:

Перегоревшие лампы стоп-сигналов
Неисправный выключатель (концевик) стоп-сигналов
Перегоревший предохранитель
Неисправное реле контроля ламп
Обрыв или замыкание в проводке
Окисление контактов в разъемах

Чтобы определить точную причину, необходимо провести пошаговую диагностику всех элементов системы.

Пошаговая диагностика стоп-сигналов ВАЗ 2109

Для проверки работоспособности стоп-сигналов выполните следующие действия:

Проверьте предохранитель стоп-сигналов в монтажном блоке. Если он перегорел, замените на исправный того же номинала.
Осмотрите лампы стоп-сигналов. При необходимости замените перегоревшие.
Проверьте работу выключателя стоп-сигналов. Для этого отсоедините от него разъем и замкните контакты. Если стоп-сигналы загорелись, проблема в выключателе.

Проверьте целостность проводки от выключателя до ламп с помощью мультиметра.
Осмотрите все разъемы на предмет окисления и надежности соединения.

Если все вышеперечисленное в порядке, проблема может быть в реле контроля ламп.

Ремонт стоп-сигналов ВАЗ 2109 своими руками

Большинство неисправностей стоп-сигналов можно устранить самостоятельно:

Замена лампочек — самая простая операция. Доступ к лампам осуществляется через багажник.
Замена предохранителя также не вызывает сложностей. Важно использовать предохранитель правильного номинала.
Выключатель стоп-сигналов расположен над педалью тормоза. Для замены его нужно выкрутить из кронштейна.
При окислении контактов их можно зачистить мелкой наждачной бумагой.
Обрывы проводки можно устранить путем пайки с последующей изоляцией места соединения.

При отсутствии опыта работы с электрикой лучше обратиться к специалистам для диагностики и ремонта.

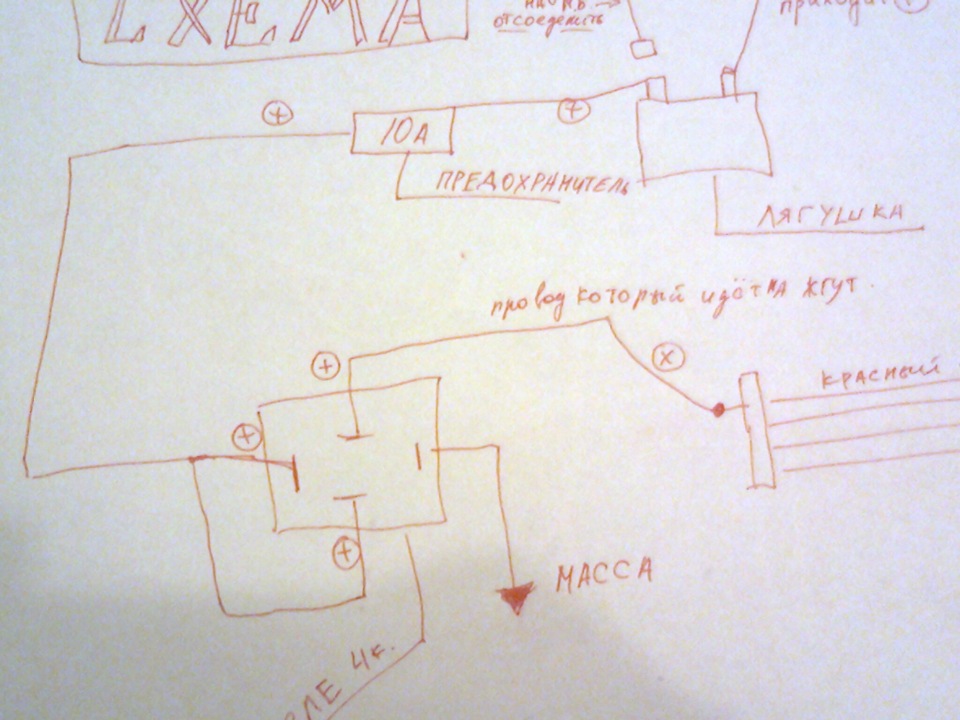

Схема подключения стоп-сигналов ВАЗ 2109

Для самостоятельного ремонта полезно изучить схему подключения стоп-сигналов:

От аккумулятора питание подается на предохранитель F3 (10A).
От предохранителя провод идет на выключатель стоп-сигналов.
От выключателя питание подается на реле контроля ламп K4.
От реле провода идут к лампам стоп-сигналов в задних фонарях.

Зная схему, можно последовательно проверить все элементы цепи на наличие напряжения с помощью мультиметра или контрольной лампы.

Типичные неисправности стоп-сигналов ВАЗ 2109

На основе опыта автовладельцев можно выделить наиболее частые проблемы со стоп-сигналами ВАЗ 2109:

Перегорание ламп из-за перепадов напряжения
Окисление контактов в патронах ламп
Залипание или поломка концевика педали тормоза

Перегорание предохранителя из-за короткого замыкания
Обрыв проводов в местах частых изгибов (например, при открывании багажника)

Зная эти «слабые места», можно заранее провести профилактику и избежать внезапного отказа стоп-сигналов в пути.

Модернизация стоп-сигналов ВАЗ 2109

Для повышения надежности и яркости стоп-сигналов можно выполнить следующую модернизацию:

Замена штатных ламп накаливания на светодиодные. Это увеличит яркость и срок службы.
Установка дополнительного стоп-сигнала на заднее стекло.
Замена штатного реле на более надежное электронное.
Прокладка дублирующей проводки для повышения надежности.

При модернизации важно не нарушать требования ПДД по цвету и яркости стоп-сигналов.

схема, тюнинг и доработка, почему не работают и не горят стоп-сигналы

Всем доброго времени суток и хорошего настроения! Наверняка многие из водителей сталкивались с ситуацией когда не горят стоп сигналы. Некоторым может показаться, что ничего серьезного и опасного в этом нет, и якобы без проблем можно и дальше эксплуатировать авто с такой неисправностью. Это заблуждение.

Работа всей светотехники на машине играет огромную роль. Это распространяется не только на головной свет, но и на сигнальные фонари. Не так давно мы уже обсуждали вопрос регулировки ближнего света. Но сейчас вопрос более серьезный, поскольку он касается неисправности светового оборудования.

Помимо вероятности спровоцировать ДТП, неисправные стопы также влекут за собой наложение денежного штрафа со стороны сотрудников ГИБДД. Главный упор стоит делать на личную безопасность.

Проблему рекомендуется решать сразу, как только она была замечена. Если в случае отказа в работе звукового сигнала порой бывает сложно самому справиться с ремонтом, тут чаще всего удается обойтись без вмешательства специалистов и оплаты услуг сотрудникам автосервиса.

Содержание

1 Виды панелей
2 Демонтаж и замена фонарей сзади
3 Основные причины
- 3.1 Предохранитель
- 3.2 Тормозные лампы и их патроны
- 3.3 Проблемы со включателем
4 Популярные неисправности

Виды панелей

Щитки приборов на ВАЗ 2109 бывают минимум трех типов:

Низкая панель;
Высокая панель;
Электронный щиток на девятках с европанелью.

Европанель

На версиях с низкой панелью отказ в работе всего щитка — крайняя редкость. Это обусловлено тем, что здесь спидометр и эконометр оснащаются механическими приводами. Потому вряд ли стоит ожидать, что они откажут вместе с электрической составляющей.

У щитков с высокой панелью эконометр отсутствует, зато спидометр также основан на механическом тросовом приводе.

Демонтаж и замена фонарей сзади

Замену лучше всего произвести до того, как начнутся проблемы с проводкой.
Для работы нужно снять фонари. На ВАЗ 21099 он скрыт пластиковой декоративной накладкой в багажнике.
Теперь отвернуть фиксирующие винты на накладке и снять их.
Отключить колодку с проводами и аккуратно изъять ее, следя за тем, чтобы не повредить плату, потому что она плотно сидит на своем месте.
Теперь ключом на 10 отвернуть 4 гайки крепления корпуса фары. Снять деталь с машины. Теперь можно установить новую деталь и спокойно приступить к замене.

Сбор совершается в обратном порядке (автор видео — Automaniac1994).

Основные причины

Практически все проблемы, имеющие отношение к автомобильной электрике, решаются примерно одним путем. Нужно искать потенциальную или вероятную причину неисправностей в самом проблемном объекте, либо разбираться в системе, отвечающей за подачу питания.

Точно так же обстоят дела с устройствами, которые называются стоп-сигналом. Если они перестали работать, тогда следует искать причину в одном из следующих пунктов:

Возникли проблемы с плавкими предохранителем. Он окислился или полностью вышел из строя;
Есть неисправности в самих лампах или одной лампе, в зависимости от того, сколько стопов не работает;
Причина кроется в механизме, ответственном за включение предупредительного сигнала при нажатии тормоза;

В гнезде, куда устанавливается лампочка стопа, окислились контакты;
Появились более серьезные проблемы, связанные с повреждением проводки.

Опираясь на озвученные причины, почему могут перестать работать стопы, можно сделать вполне объективный вывод. Действительно серьезная неисправность касается лишь износа или повреждения электропроводки. Решать такую задачу своими руками не всегда правильно.

Когда отказывают задние стопы (левый и правый), либо дополнительный центральный повторитель стоп-сигнала, не спешите искать автоэлектрика и предлагать ему деньги за устранение неполадок.

Есть высокая вероятность того, что вы сумеете все сделать собственными силами. Вам потребуется лишь стандартный набор инструментов для автомобилиста, а также осознания того, как вообще устроена светотехника конкретно в вашем транспортном средстве.

Начните с наиболее вероятных и достаточно простых в плане решения возможных неисправностей. Только если окажется, что дело в плохой или поврежденной электропроводке, тогда есть смысл посетить хороший автосервис. Такие задачи лучше поручить опытным мастерам. Из основных составляющих для самостоятельного восстановления работоспособности стоп сигналов вам понадобится запасная исправная лампа, контролька или мультиметр, а также подходящие инструменты.

Не лишним будет изучить руководство по эксплуатации и понять, как добраться на вашей машине до стопов.

Предохранитель

Первое, с чего стоит начать, это с поиска монтажного блока, в котором располагается ответственный за стоп-сигнал плавкий предохранитель.

Причем у каждой машины своя электросхема и особенности расположения предохранителей.

Они могут существенно отличаться в зависимости от транспортного средства, такого как:

Самодельный прицеп из задней части кузова легкового автомобиля

Рубрика: Легковые прицепы

ВАЗ 2110;
ВАЗ 2107;
Тойота Рав 4;
Форд Фьюжн;
ВАЗ 2114;
ВАЗ 2115;
Форд Фокус;
Шевроле Лачетти;
Лада Гранта;
Хендай Акцент;
Рено Логан;
Хендай Солярис и пр.

Сгоревший предохранитель довольно часто становится причиной отказа ряда оборудования, включая световые прибору. Предохранители проверяют визуально и с помощью мультиметра.

Но есть простой и действенный способ проверки, занимающий минимум времени. Для этого запустите двигатель и зажмите кнопку клаксона. Это подходит не для всех моделей авто, но на множестве ТС за звуковой сигнал и стопы часто отвечает один и тот же предохранитель.

Если дело не в нем, продолжаем поиски дальше.

Тормозные лампы и их патроны

Далее стоит переключиться уже на сами фонари стоп-сигналов. В большинстве машин, чтобы получить доступ к стопам, открывается багажный отсек, снимается плафон задней оптики, после чего уже можно добраться до самих стопов.

Но на разных марках и моделях процесс демонтажа может отличаться. Тут отталкивайтесь конкретно от своей машины, при необходимости ищите подсказку в руководстве по эксплуатации. Есть примеры машин, где до стоп-сигнала можно добраться вообще без демонтажа задней оптики. Перед вами пока стоит одна основная задача. Заключается она в получении физического доступа к неисправному устройству, лампе и патрону, в котором она находится. Пытаться определить неполадку на глаз может далеко не каждый. Тут лучше пойти иным путем.

Оптимальным решением будет использование новых аналогичных ламп вместо потенциально неисправных. Потому лампочку придется купить заранее и вкрутить ее. Если вам не удалось найти лампу аналогичного размера, используйте габарит или повторитель поворотных сигналов. Убедитесь сначала, что эти условные контрольки работают.

Когда после установки новых ламп все заработало, вы нашли причину. Можно уверенно покупать новые подходящие лампы для стопов, менять старые и собирать узел в обратной последовательности.

Крайне важно учесть одну особенность. Некоторые современные автомобили имеют такой принцип работы стоп-сигналов, при котором в момент выхода одного автомобильного стоп-сигнала из строя по той или иной причине, автоматически прекращает функционировать второй. То есть иногда проверка одной лампы не дает результат, поскольку фактически шансы 50 на 50 заменить именно сгоревшую лампу, а не ту, которая просто в тандеме отключилась.

Как меняется расход топлива при использовании прицепа ?

Рубрика: Легковые прицепы

Если замена лампочек ничего не дала, проверьте сами патроны. Бывает так, что они окисляются, от этого нарушается контакт, и устройство не включается, хотя подача питания на него идет. Также убедитесь в соединении патрона с автомобильной электропроводкой. При необходимости контакты отключаются, зачищаются с помощью мелкозернистой наждачной бумаги, после чего возвращаются на место. Еще в ходе такой процедуры рекомендуется после зачистки нанести на контакты специальную смазку.

Еще один момент. При проверке патронов также стоит взять новые лампочки. Случается так, что из-за окисления патрона выходит из строя сам осветительный прибор. То есть фактически возникает 2 неисправности одновременно.

Проблемы со включателем

Стоп-сигнал на машине загорается в тот момент, когда автомобилист выжимает педаль тормоза ногой, сидя за рулем.

При таком нажатии усилие передается на специальный механизм. В народе он получил название лягушка. Он же концевик и он же классический включатель тормозных фонарей.

Есть 3 основные причины, почему лягушка или концевик может не работать:

окислились контакты;
появился нагар;
образовалась коррозия.

Несмотря на несколько разные процессы, суть неисправности одна и та же. Устранить ее можно путем зачистки лягушки, либо же за счет замены включателя стопов.

Если же ни один из вариантов не подходит, высока вероятность того, что проблема заключается в повреждении электропроводки транспортного средства. Тут уже сами решайте, пытаться решить вопрос своими силами, либо обратиться за помощью к квалифицированным специалистам.

Учитывая сложность электросхем современных автомобилей, более правильным решением будет визит к проверенному автоэлектрику. Но окончательный выбор за вами.

Проверка цепи стоп-сигналов

Дата: 1 декабря 2021 г.

Вождение ночью с неработающими стоп-сигналами или задними фонарями опасно как для самого водителя так и для других водителей на дороге. Можно не сразу заметить, что у вас неисправны задние фонари и может пройти достаточно много времени прежде чем вы это обнаружите.

Задние фонари имеют важное значение для безопасности дорожного движения. Если какой-либо из них не работает, другие водители позади вас не поймут, движетесь вы или нет. Это может привести к серьезным авариям, особенно на темных улицах или во время сильного дождя, снега и тумана. Инспектора ДПС могут также вас остановить, если увидят, что вы движетесь с неработающими задними фарами.

Причины, по которым стоп-сигналы не работают, но задние фары при этом работают:

Это достаточно распространенная проблема, когда вы едете задние фары могут работать нормально, но при нажатии на тормоз стоп-сигналы не реагируют. Иногда при нажатии на тормоз не горят и задние фары, и не начинают гореть, пока вы не отпустите педаль тормоза.

Лампочки

Перегоревшие лампочки являются наиболее частой причиной того, что сигналы и фары не работают. Выкрутите винты и снимите линзы (вы можете получить доступ через багажник или посмотрите руководство по ремонту вашего автомобиля, чтобы узнать точное местоположение). Нажмите на лампочки и поверните их против часовой стрелки, чтобы их вынуть.

Заменить лампочки необходимо, если они потемнели или нити накаливания разорваны. Выбирайте новые лампочки того же типа и мощности. В большинстве европейских автомобилей одна и та же лампочка выполняет работу заднего и тормозного света. Такая лампочка имеет двойные нити, что позволяет им работать не зависимо от друг друга.

Не горят задние стоп-сигналы на ВАЗ 2114.

#1 Wesston

New
8 сообщений
Марка авто: ВАЗ Самара 2114
Откуда: Москва

Здравствуйте! Долго искал ответ, как же проверить эти несчастные стопари, так как у самого в один момент оба разом отключились. Не смог разобраться в ответах, не понимаю, объясните простым языком, пожалуйста . Габариты, поворотники и задняя передача работали без нареканий, пока не попытался поменять плату, но об этом позже. Стопарь на спойлере при включенных габаритах тускло горит, но при нажатии на педаль тормоза загорается как надо, значит, исходя из ответов, лягушонок исправен. Предохранитель на лампочки рабочий, реле не пробовал менять, лампочки также все рабочие. Пожалуйста, помогите новичку исправить данную проблему, объяснив все полностью, как говорится, от А до Я.

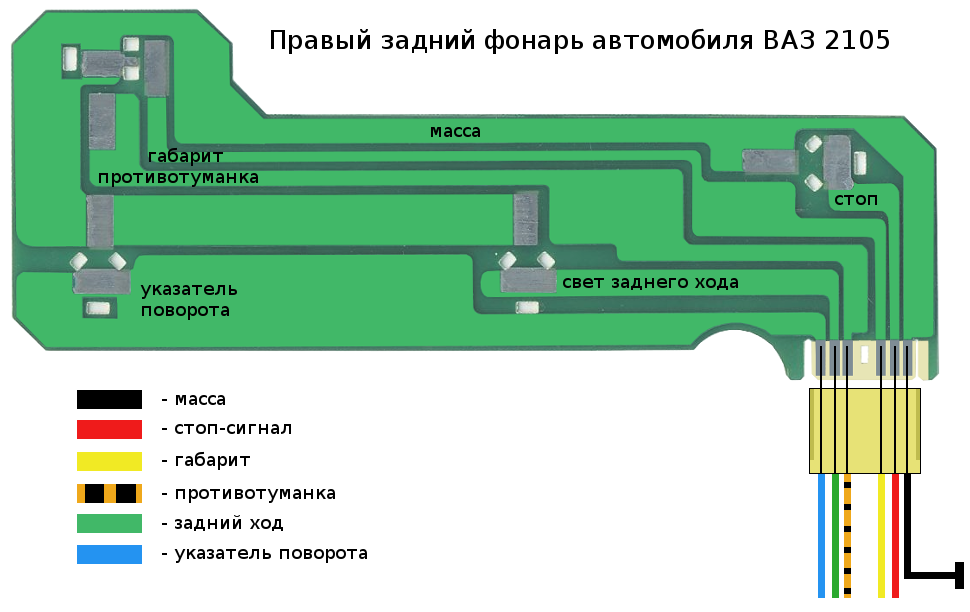

1. Как правильно заменить платы на задних фонарях? Новую поставил, как и старую, все посмотрел, не горит теперь вообще ничего. Если нужно, могу скинуть фото.

2. Как проверить мультиметром напряжение и сделать прозвонку? Если можно, в деталях (ставим в режим прозвонки, один щуп втыкаем туда-то, другой – туда-то, что нужно увидеть на дисплее).

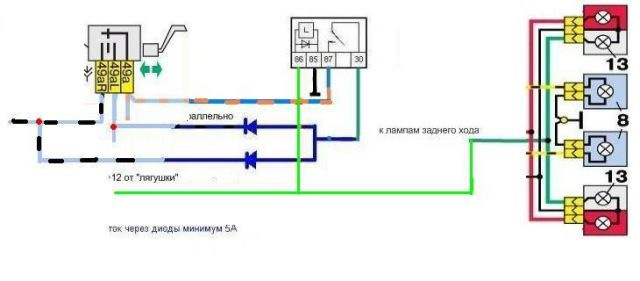

3. Кто-то писал, что можно вместо реле контроля исправности ламп вставить перемычки. А где эти самые перемычки найти?

#2 111

VIP Member

11 029 сообщений

Марка авто: Калина была.
Откуда: Мой адрес не дом и.

Некоторые блоки предохранителей изначально комплектуются перемычками вместо реле. Бывает реле контроля испр. ламп тоже “пустышка” (внутри -перемычки)

Лучше использовать не мультиметр, а лампу-контрольку. Снимаем разъемы с выкл. стоп-сигнала и замыкаем их между собой перемычкой и проверяем лампой наличие питания (+) на разъемах. Потом продвигаемся дальше в сторону задних фонарей. Для этого лучше иметь схему эл. проводки.

#3 Wesston

New

8 сообщений

Марка авто: ВАЗ Самара 2114
Откуда: Москва

Некоторые блоки предохранителей изначально комплектуются перемычками вместо реле. Бывает реле контроля испр. ламп тоже “пустышка” (внутри -перемычки)

Сообщение отредактировал Wesston: 29 Апрель 2021 – 09:23

#4 111

VIP Member

11 029 сообщений

Марка авто: Калина была.
Откуда: Мой адрес не дом и.

Значит,стоит просто купить новое реле

Где именно находятся эти разъёмы?

Над педалью тормоза.

И все-таки,если нет тестера с лампочкой,возможно ли попробовать измерить с помощью мультиметра?

Блок предохранителей и выключатель стоп-сигнала на педали тормоза

Необходимо найти предохранитель или центр распределения питания (PDC). Панель предохранителей найдем под приборной панелью и PDC под капотом. Выключатель стоп-сигнала также находится под приборной панелью и вам нежно проверить, касается ли он рычага педали тормоза. Любая проблема с блоком предохранителей и выключателем влияет на работу сигнальных огней.

Если предохранитель перегорел, замените его новым. Помните, что новый должен иметь ту же силу тока, что и старый. Кроме того, постарайтесь выяснить причину по которой сгорел предохранитель. В противном случае он сгорит еще раз.

Неисправность включателя стоп-сигнала

Когда водитель жмет на педаль тормоза, усилие передается на механизм, который принято называть «лягушкой» или концевиком, он же является включателем тормозных огней. При нажатии на него загораются стоп-сигналы, соответственно, если он по некоторым причинам перестал работать, тормозные огни включаться не будут.

Всего можно выделить 2 основные причины, по которым выходит из строя концевик:

Окисление контактов;
Образование нагара и коррозии.

Как можно видеть, неисправности довольно похожие, и устраняются они одинаково – зачисткой «лягушки» или ее заменой.

Чтобы демонтировать включатель стоп-сигнала потребуется снять педали.

Далее его легко обнаружить под тормозной педалью, а демонтаж концевика производится простым поворотом против часовой стрелки на 90 градусов. Когда «лягушка» будет демонтирована, отсоедините от нее провода и попробуйте их замкнуть «вручную». Если в результате данных манипуляций загорается стоп-сигнал, значит, необходима замена или ремонт включателя стоп-сигнала.

Если вы решили возиться с концевиком, его ремонт производится довольно просто. Достаточно разобраться устройство, прочистить жидкостью на основе спирта все контакты и далее смазать их электропроводящей смазкой. После этого «лягушку» можно собирать, устанавливать и тестировать.

Важно: Обратите внимание, если на вашем автомобиле постоянно горят стоп-сигналы, высока вероятность, что проблема также связана с концевиком. Способ устранения неисправности в данной ситуации ничем не отличается от варианта, приведенного выше.

(447 голос., средний: 4,61 из 5)

Осмотрите переключатель указателя поворота

Цепь стоп-сигнала может быть частью цепи сигнала поворота в некоторых моделях автомобилей. Стоп-сигнал не срабатывает, если переключатель поврежден или неисправен. Проверьте электрическую схему переключателя и найдите единственный провод, который устанавливает соединение между стоп-сигналом и переключателями указателей поворота. Получите доступ к электрическому разъему переключателя указателя поворота, включите выключатель стоп-сигнала, нажав на педаль тормоза, и проверьте провод с помощью контрольной лампы. Если контрольная лампа не горит, вам необходимо заменить этот провод.

Почему не горят стоп-сигналы

Практически любая проблема с электроникой в автомобиле решается идентично. Нужно искать проблему либо в самом устройстве, которое неисправно, либо в системе подачи питания на него. Подобным образом обстоят дела и с основными причинами поломки стоп-сигналов. Если они не горят, виной тому может быть одна (или сразу несколько) из следующих причин:

Проблема с предохранителем на стоп-сигнал: его окисление или выход из строя;
Неисправность лампы (ламп) установленной в стоп-сигнале;
Проблема с механизмом включения стоп-сигнала при давлении на педаль торможения;
Окислившиеся контакты в гнезде для установки лампы стоп-сигнала;
Повреждение электропроводки.

Как можно видеть, среди перечисленных выше проблем лишь одна может вызвать серьезные проблемы у водителя при желании самостоятельно починить стоп-сигналы, и речь идет об износе электропроводки. В современных автомобилях установлены десятки электронных устройств, и изношенный, порванный или неудачно зажатый провод электропроводки может привести к отключению стоп-сигналов. Если ни один из способов устранения проблемы, приведенный ниже, не помогут устранить неисправность, вероятнее всего дело в проводке. В такой ситуации потребуется отыскать подробный план электропроводки автомобиля и проверить тестером наличие напряжения на участках, а после нахождения проблемы спаять или заменить провода.

Но не спешите идти за тестером, чаще всего стоп-сигналы не горят из-за куда более приземленных неисправностей, речь об устранении которых пойдет ниже.

Почему у меня не работают задние фонари, когда включены фары

Задние фонари и фары имеют отдельные подключения. Таким образом, один набор фар по-прежнему будет работать, в то время как другой набор может иметь некоторые проблемы и не работать. Задние фонари могут отключаться по нескольким причинам, и они почти аналогичны причинам, по которым не работают стоп-сигналы, в то время как задние фонари работают.

Причины неисправности задних фонарей:

Сгоревшие лампочки;
Перегорел предохранитель;
Поврежденная проводка.

Если вы все еще не можете определить проблему с не функционирующими стоп-сигналами или задними фонарями или не уверены в своих действиях, обратитесь в профессиональный автосервис. Не пытайтесь что-либо исправить, будь то капитальный или мелкий ремонт, если вы мало разбираетесь в устройстве автомобиля.

ПОМНИТЕ: Вы всегда можете обратиться в наш автосервис, где Вашему любимому автомобилю с радостью окажут профессиональную техническую помощь. Также Вы можете записаться к нам на плановый технический осмотр! Ознакомитесь пожалуйста с нашими услугами по ремонту и диагностике автомобиля.

Как выполнить поиск неисправности?

Наиболее частыми причинами того, что стоп сигнал на ваз 2114 не работает, являются следующие факторы:

Выход из строя предохранителя.
Обрыв проводов на одном из участков цепи.
Неисправность концевого выключателя.
Перегорание лампочек.
Окисление контактов в патронах ламп.
Повреждения на контактной плате.

Самой частой и одновременно — самой легко устранимой из указанных выше причин является перегорание предохранителя. Чтобы выявить подобную неисправность — нужно исследовать блок предохранителей. За стоп-сигналы отвечает 10 амперный предохранитель F3, защищающий, кроме того, замок зажигания, компьютер и подсветку салона.

Неполадки в работе последних также могут указывать на неисправность предохранителя стопов (и в этом случае поиск неисправностей следует начать именно с блока). Если оказалось, что предохранитель перегорел, то следует заменить его на новый, аналогичный.

Новый предохранитель, устанавливаемый вместо вышедшего из строя, должен быть рассчитан точно на такую же максимальную силу тока. Если она будет меньше, то предохранители будут перегорать чаще, а если больше — перегореть может уже само защищаемое устройство.

Проблема может быть и в самом блоке предохранителей — порой перегорают дорожки на его печатных платах или окисляются контактные ножки. Для того, чтобы проверить его исправность, достаточно измерить напряжение на контактах вновь установленного предохранителя.

Еще одной частой причиной, по которой не горят стопы ваз 2114, является неисправность концевого выключателя, осуществляющего включение сигналов. Располагается он на кронштейне педали тормоза и всегда находится в рабочем состоянии, в не зависимости от того, включен ли двигатель автомашины или нет.

Принцип поиска

Для поиска неисправности в какой бы то ни было системе бортовой сети автомобиля следует применять метод последовательного исключения элементов. Суть в том, чтобы последовательно проверять электроприборы и участки цепи, исключая элементы из перечня причин, которые могли спровоцировать поломку. Для этого необходимо четко понимать устройство и принцип работы системы. При поиске неисправности двигаться необходимо от узлов, проверка которых требует меньше всего усилий, к самым сложным в диагностике элементам.

Электрическая схема

Сразу делаем акцент на том, что распиновка разъемов и цветовая маркировка проводов могут отличаться не только у разных моделей одного автопроизводителя, но и у одной модели разных годов выпуска. Перед началом поиска причины поломки вам необходимо найти электрическую схему конкретно для вашей модели автомобиля.

Рассматривать принцип работы стоп-сигналов и алгоритм поиска неисправности будем на примере схемы ВАЗ 2101-2102. На фото представлена общая схема освещения и световой сигнализации автомобиля. Нам необходимо выделить компоненты, участвующие в работе стоп-сигналов.

Локализация неисправности

Понимание принципа работы позволяет определить, почему именно могут не гореть стоп-сигналы:

перегорел предохранитель. На схеме предохранители маркируются буквой F (от англ. – Fuse) и порядковым номером посадочного места в блоке предохранителей, к примеру, F3;
плохой контакт в местах разъемов;
перегорели лампочки, но поскольку фонари подключены параллельно, вероятность того, что перегорят сразу 2 лампы – крайне невелика;
плохой контакт на минусовом выводе фонарей. В таком случае проблемы могут начаться не только со стопами, но и с загоранием остальных ламп в фонарях;
повреждение минусовой дорожки в плате плафона. От общей массы непосредственно к лампе стоп-сигнала «минус» идет по специальной дорожке на плате. Дорожка может разрушиться от попадания воды либо механического воздействия;
неисправность концевика стоп-сигналов, так называемой лягушки;
обрыв проводки, окисление контактов.

Ваз Лада — Etsy Canada

Etsy больше не поддерживает старые версии вашего веб-браузера, чтобы обеспечить безопасность данных пользователей. Пожалуйста, обновите до последней версии.

Воспользуйтесь всеми преимуществами нашего сайта, включив JavaScript.

Найдите что-нибудь памятное, присоединяйтесь к сообществу, делающему добро.

( 115 релевантных результатов, с рекламой Продавцы, желающие расширить свой бизнес и привлечь больше заинтересованных покупателей, могут использовать рекламную платформу Etsy для продвижения своих товаров.
