Схема строительного фена. Устройство и принцип работы строительного фена: подробный разбор конструкции и схемы

Как устроен строительный фен изнутри. Из каких основных элементов состоит фен. Как работает электрическая схема строительного фена. Какие бывают неисправности фенов и как их устранить.

Конструкция и основные элементы строительного фена

Строительный фен — это портативный электроинструмент, предназначенный для генерации направленного потока горячего воздуха. Его основными конструктивными элементами являются:

• Корпус — обычно пластиковый, с отверстиями для забора и выхода воздуха
• Электродвигатель — приводит в движение крыльчатку вентилятора
• Вентилятор — нагнетает воздух через нагревательный элемент
• Нагревательный элемент — спираль из нихромовой проволоки
• Блок управления с переключателями режимов
• Термопредохранитель — для защиты от перегрева
• Кабель питания с вилкой

Важную роль играет правильно подобранная мощность фена. Бытовые модели обычно имеют мощность 1000-2000 Вт, профессиональные — до 3000 Вт и выше. От мощности зависит максимальная температура нагрева воздуха.

Принцип работы строительного фена

Принцип работы строительного фена довольно прост:

1. При включении запускается электродвигатель, который вращает крыльчатку вентилятора
2. Вентилятор нагнетает поток воздуха через корпус фена
3. Воздух проходит через нагревательный элемент и нагревается
4. Горячий воздух выходит через сопло фена направленным потоком

Температура и сила потока регулируются с помощью переключателей на корпусе. Обычно доступны 2-3 режима мощности нагрева и скорости вентилятора.

Электрическая схема строительного фена

Рассмотрим типовую электрическую схему строительного фена:

• Питание подается через кабель на переключатель режимов
• От переключателя идут цепи питания двигателя и нагревательного элемента
• В цепь нагревателя включен термопредохранитель
• Для регулировки скорости вентилятора используются диоды
• Нагревательный элемент может иметь отводы для разных режимов мощности

Ключевую роль в схеме играют переключатели режимов. Они позволяют выбирать различные комбинации скорости вентилятора и мощности нагрева.

Регулировка температуры и воздушного потока

Как происходит регулировка основных параметров работы строительного фена?

• Температура регулируется изменением мощности нагревательного элемента
• Для этого используется переключение отводов спирали или широтно-импульсная модуляция
• Сила воздушного потока меняется регулировкой скорости вращения вентилятора
• Скорость вентилятора регулируется подачей на двигатель полного или половинного напряжения через диоды

Современные модели могут иметь электронную систему поддержания заданной температуры с помощью термодатчика и микроконтроллера.

Основные неисправности строительных фенов

При эксплуатации строительных фенов могут возникать различные неисправности:

• Перегорание нагревательного элемента
• Выход из строя электродвигателя вентилятора
• Поломка переключателей режимов
• Обрыв кабеля питания в месте изгиба
• Выход из строя термопредохранителя
• Неисправности электронного блока управления

Наиболее частая причина поломок — перегрев из-за несоблюдения режима работы. Важно давать фену остывать и не превышать допустимое время непрерывной работы.

Диагностика и ремонт строительного фена

При выходе фена из строя можно попробовать провести диагностику и ремонт своими руками:

1. Проверить целостность кабеля питания и вилки
2. Осмотреть переключатели на предмет механических повреждений
3. Проверить тестером исправность нагревательного элемента
4. Убедиться в свободном вращении крыльчатки вентилятора
5. Проверить работу термопредохранителя

При обнаружении неисправных элементов их можно заменить. Сложный ремонт электронных узлов лучше доверить специалистам.

Меры безопасности при работе со строительным феном

Строительный фен — потенциально опасный инструмент, требующий соблюдения правил безопасности:

• Не направлять поток горячего воздуха на людей и животных
• Не использовать фен вблизи легковоспламеняющихся материалов
• Не закрывать вентиляционные отверстия корпуса
• Не превышать максимальное время непрерывной работы
• Использовать защитные перчатки при работе с горячими поверхностями
• Отключать фен от сети после использования

При соблюдении этих простых правил строительный фен будет надежным помощником в работе.

Применение строительных фенов

Строительные фены имеют очень широкую сферу применения:

• Снятие старых лакокрасочных покрытий
• Размораживание труб и механизмов
• Пайка пластиковых труб
• Формовка изделий из пластика
• Сушка различных поверхностей
• Удаление наклеек и этикеток
• Прогрев деталей перед склеиванием
• Термоусадка пленок и трубок

Универсальность делает строительный фен незаменимым инструментом как для профессионалов, так и для домашних мастеров.

Электрическая Схема Строительного Фена — tokzamer.ru

Выделим два элемента цепи, которые являются потребителями нагрузками , это — спираль и диодный мост двигатель не считаем, так как является нагрузкой моста.

Основные поломки и их причины

Принципиальная схема

Диагностика поломки Как правило, строительный фен выходит из строя по причине не соблюдения требований эксплуатации. Далее можно заниматься заменой тех деталей, которые вышли из строя.

Диагностика и ремонт-строительного фена Рассмотрим устройство электродвигателей и как именно нужно проводить диагностику электрических машин, как их принято считать в разделе по электротехнике.

Основной нагреватель R1 включается переключателем SA2 и также имеет две градации: 1 — меньший нагрев в цепь последовательно включен диод VD2 и 2 — больший нагрев диод VD2 исключен. На ручке располагаются переключатели управления для регулированием функциями фена. Изготовленный своими руками термофен можно использовать для проведения следующих строительных операций: сваривание стыков пленочного покрытия; использование при работе с деревом; сваривание изделий из пластмасс; удаление на поверхности изделий слоев клея, линолеума и фанеры; разжигание древесного угля в мангале.

Некоторые из них мы приведем ниже: Возможность применения различных насадок. Этот прибор сушит наши волосы уже больше 75 лет, первая его модель появилась в х годах прошлого века.

Навивка нихромовой спирали Чтобы из нихромовой проволоки навить спираль, нужно прежде всего определить длину цилиндрического стержня или трубки, на которую вы будете её наматывать. Концы нихромовой проволоки требуется вывести наружу. Фен можно применять при смолении деревянных лыж, снятии старой краски, сдувании опилок с верстака, разгоне комаров и муж, сушке вещей, охлаждении сковородки с пельменями и как опахало в жаркие дни. Там должно быть три провода, которые нужно присоединить к клеммам переключателя режимов.

Устройство и его основные принципы

Если же весь аппарат делается своими руками- то рукоятку лучше выполнить из дерева или толстого текстолита. В качестве материала спирали обычно используют нихром.

Произошел обрыв обмотки нагревателя высокого сопротивления. Диагностика поломки Как правило, строительный фен выходит из строя по причине не соблюдения требований эксплуатации. Для более точной диагностики стоит использовать тестер. Электродвигатели в фенах рассчитаны на напряжение 12, 24 и 36 Вольт, только в очень редких моделях используются электродвигатели с питанием Вольт, в таком случае, напряжение из сети напрямую подается на электромотор.

Инструменты и материалы для монтажных работ

К ротору двигателя укреплен винт пропеллер который обеспечивает отдув тепла со спирали, именно благодаря этому на выходе получается достаточно сильный направленный поток теплого воздуха. При соединении нихромовой проволоки с проводами не применяется пайка припоем.

При копировании материала ссылка обязательна. Такое устройство отличается от фена, которым мы сушим волосы, только мощностью, в остальном они работают по схожему принципу. Современные приборы оснащаются специальными светодиодными индикаторами, которые облегчают процесс контроля работы устройства.

К таким допфункциям относят наличие возможности: изменения силы воздушного потока; высокоточной регулировки температуры воздушного потока; осуществления выбора режима функционирования прибора. После диода провода разветвляются на ТЭН-3, ограничивающий напряжение на двигатель постоянного тока, включенный через диодный мост VD2-VD5 и на второй регулятор температуры обдува, включенный через размыкающий температурный контакт, расположенный внутри контура с ТЭНами. Если приходится разбирать фен, а он имеет сложную структуру, то необходимо обзавестись качественным фотоаппаратом, чтобы запечатлеть все этапы разборки агрегата.

Собираем термофен и выводим наружу проводки от его спирали, чтобы припаять их к клеммам переключателя режимов Припаять отводы к переключателю и установить его на своё место в корпусе фена. В этой ситуации лучше всего обратиться в специализированный сервисный центр.

Рекомендуем: Траншея для кабеля снип

Устройство строительного фена

Диагностика поломки Как правило, строительный фен выходит из строя по причине не соблюдения требований эксплуатации. Главным отличием термофена от других нагревательных приборов является отсутствие открытого пламени, что полностью исключает необходимость использования топлива.

Из чего состоит фен: Элементы на схеме: 1 — насадка-диффузор, 2 — корпус, 3 — воздуховод, 4 — ручка, 5 — предохранитель от перекручивания шнура, 6 — кнопка режима «Холодный воздух», 7 — переключатель температуры потока воздуха, 8 — переключатель скорости потока воздуха, 9 — кнопка режима «Турбо» — максимальный поток воздуха, 10 — петля для подвешивания фена. Существуют модели мощностью от 0,2 до 2 киловатт, при этом не всегда повышение мощности влияет на цену устройства. Такие приборы не подходят для домашнего применения, при постоянном использовании способны пересушить волосы. Положение 2 переключателя SA1 предназначено для исключения диода VD1 из цепи увеличения времени в каждый полупериод прохождения тока в цепи и, тем самым, скорости потока воздуха вентилятора М1. Он обладает большим перечнем функциональных возможностей.

Специалисты называют следующие поломки оборудования, которые случаются чаще всего: поломка шнура питания в месте перегиба; дефект кнопки пуска и других элементов управления; перегорание внутренних проводов; нарушение целостности нагревательного элемента; перегорание или перегрев двигателя и вентилятора. Берегите глаза.

Ремонт спирали строительного фена своими руками

Содержание

• 1 Схема фена
• 2 Нагревательный элемент для фена
• 3 Неисправности строительного фена
• 4 Доработка строительного фена
  • 4. 1 Поговорим отдельно о вариантах доработки различных элементов конструкции инструмента
• 5 Ремонт строительных фенов

В этой статье мы расскажем вам о строительных фенах, причинах их основных неисправностей, способах их устранения. Кроме того, опишем некоторые способы модернизации и доработок, которые можно сделать с вашим инструментом.

Схема фена

На рисунке, представленном ниже, показана электрическая схема строительного фена.

Основными элементами инструмента являются двигатель, вентилятор и нагревательный элемент.

Нагревательный элемент для фена

Нагревательный элемент является не чем иным, как спиралью, которая намотана на керамическую основу. Во многих моделях производитель встраивает термодатчик, который в случае перегрева отключает питание фена. В качестве материала спирали обычно используют нихром. Обладая определенным сопротивлением, спираль забирает часть тепла при прохождении тока через нее и отдает его в окружающую среду, тем самым обеспечивая непрерывный горячий поток воздуха.

Неисправности строительного фена

При интенсивном использовании инструмента нередки его поломки. Они бывают самыми различными. Мы сейчас расскажем, как разобраться, что конкретно может сломаться.

Первым делом нужно провести визуальный осмотр фена. Пристальное внимание следует обратить на кнопки, переключатели, шнур питания, вилку. Довольно частой причиной поломки является нарушение изоляции или обрыв провода в местах соединения с корпусом. При повреждении провода его нужно зачистить в этом месте и заизолировать клеящей лентой. При неисправности кнопок включения и переключения температурных режимов их следует заменить на новые.

Если же причина не в этом, тогда следует провести диагностику работы инструмента в разных режимах. Фен может подавать только холодный воздух. В этом случае требуется осмотреть нагревательный элемент прибора – спираль. При отсутствии подачи воздуха ваше внимание следует обратить на вентилятор или двигатель. Замена нагревательного элемента, вентилятора или проводов сама по себе несложная и недорогостоящая процедура, чего не скажешь о замене электродвигателя. При его поломке ремонт фена становится бессмысленным.

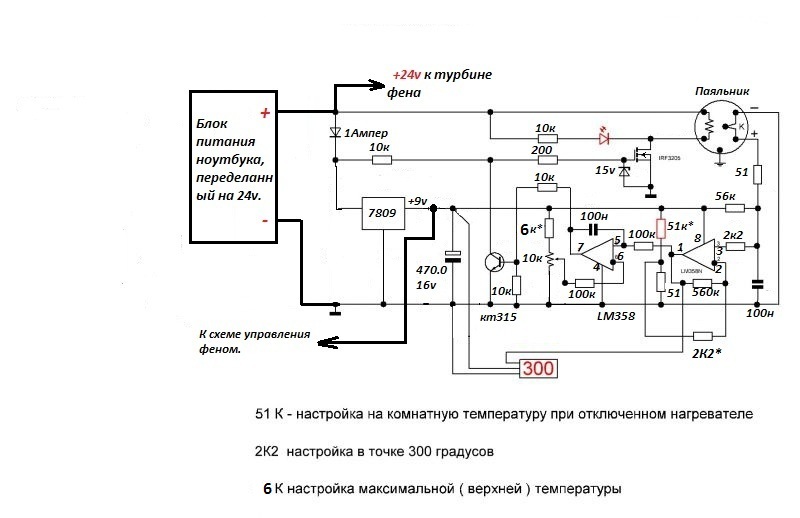

Доработка строительного фена

В процессе работы пользователя могут не устроить некоторые конструктивные заводские решения, поэтому он принимает решение доработать фен.

Вообще, модернизация инструмента может быть направлена на определенные цели. Некоторые из них мы приведем ниже:

• Возможность применения различных насадок.
• Регулировка силы воздушного потока при монтаже мелких деталей.
• Сделать независимым отключение спирали от вентилятора и наоборот – для быстрого охлаждения инструмента.

Поговорим отдельно о вариантах доработки различных элементов конструкции инструмента

1.  Нагревательный элемент. Здесь возможно удаление стандартной нагревательной спирали и замена ее на термопару. Чтобы это сделать, необходимо удалить спираль вместе с двумя проводами белого цвета, идущими на питание двигателя. Термопредохранитель подключается обжимкой к противоположному концу спирали. Сама термопара должна пройти через свободный канал. Ее конец должен быть подключен к плате винтами.
2. Блок управления двигателем. В этом блоке управление воздушным потоком происходит за счет изменения оборотов двигателя вентилятора. Те, в свою очередь, зависят от напряжения. Самым простым будет управление через ШИМ (широтно-импульсная модуляция). В этом случае интеллектуальный транзистор необходимо заменить на полевой с «логическим входом».

Ремонт строительных фенов

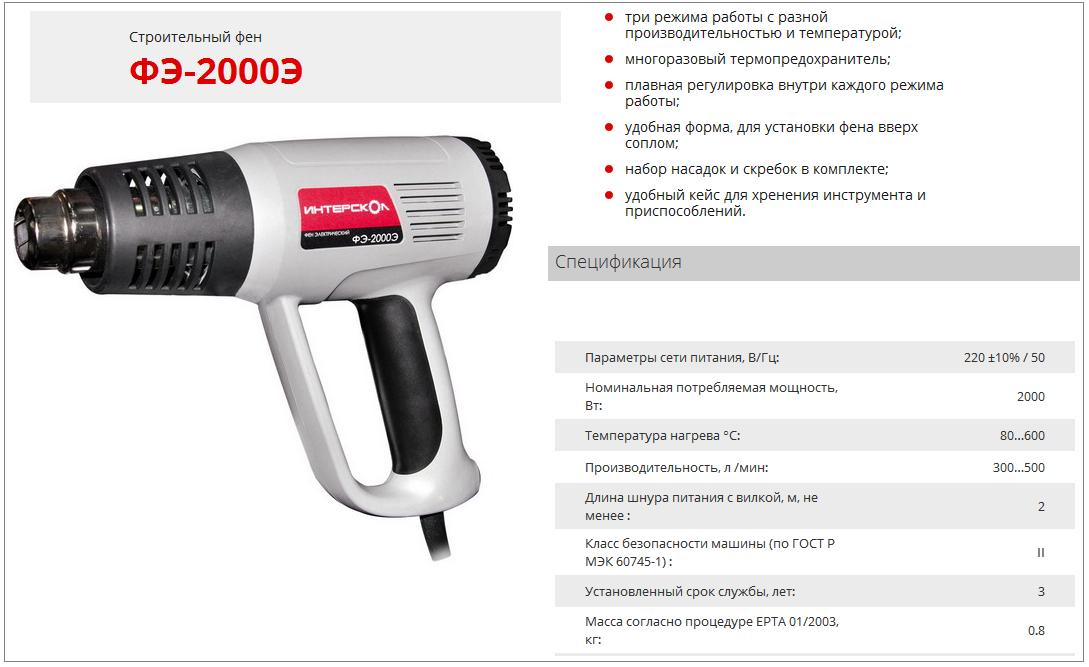

При эксплуатации инструмента проявляются определенные неисправности. Разберем на примере опыта пользователя фена фирмы «Интерскол». Что может ожидать вас в будущем?

• На первом году жизни фена стала невозможной регулировка температуры – причина крылась в перегреве симистора и выходе его из строя.
• Привычный уже нам перелом кабеля питания в точке примыкания к корпусу инструмента. Эта проблема решается путем установки кабеля в двойной резиновой изоляции.
• Произошел обрыв обмотки нагревателя высокого сопротивления. Причиной мог быть как заводской брак, так и перетирание нихромовой обмотки о края керамики вследствие процессов нагрева-охлаждения. В процессе замены обмотки пришлось заменить и термопредохранитель, сработавший при внезапной остановке двигателя.
• К концу второго года эксплуатации вышли из строя подшипники скольжения в двигателе.

Это обычный список неисправностей, которые могут возникнуть в устройстве на протяжении трех лет эксплуатации инструмента. Кроме этого, были другие незначительные дефекты вроде пропадания напряжения на спирали нагревательного элемента. Это не значит, что это все проявится именно у вашей модели фена, но это те вещи, на которые следует обратить внимание при покупке и эксплуатации фена.

В этой статье мы постарались максимально осветить все проблемы, возникающие в процессе эксплуатации фена. Покупать этот инструмент или нет – как всегда, решать только вам.

ac — Как фен меняет скорость вращения двигателя? Схема включена

спросил

7 лет, 1 месяц назад

Изменено 7 лет, 1 месяц назад

Просмотрено 19 тысяч раз

\$\начало группы\$

Я работаю над побочным проектом, где мне нужно выяснить, как работает фен… поэтому я разобрал фен и сделал принципиальную схему (ниже). Я гораздо больше склонен к механике, чем к электрике, но хотел бы иметь общее представление о том, что происходит в этой схеме.

То, что я знаю…

• Двигатель переменного тока (120 В, 60 Гц)
• Переключатель №1, переключатель «ВКЛ/ВЫКЛ» имеет три положения; ВЫКЛ, НИЗКИЙ и ВЫСОКИЙ
• Переключатель №2, переключатель «Нагревательный элемент» имеет три положения; ПРОХЛАДНЫЙ, ТЕПЛЫЙ И ГОРЯЧИЙ
• Переключатель №3, переключатель «Холодный выстрел», каким-то образом закорачивает/отключает нагревательные элементы
• Когда переключатель №1 находится в третьем положении, «вход» подключен к обоим «выходам»
• Когда переключатель № 2 находится в третьем положении, «вход» подключен к обоим «выходам»
• Переключатель №3 нормально замкнут

Вещи, которые я хотел бы знать. ..

• Как двигатель меняет скорость? Диоды виноваты? Виноваты ли нагревательные элементы? Что они делают, чтобы вызвать это изменение?
• Изменяют ли нагревательные элементы напряжение на двигателе?

• двигатель
• переменный ток
• схема

\$\конечная группа\$

0

\$\начало группы\$

Ваша схема показалась мне особенно запутанной, поэтому я перерисовал ее. В общем, попробуйте нарисовать высоковольтные элементы вверху, а низковольтные — внизу схемы. В данном конкретном случае устройство питается от сети переменного тока, поэтому выберите ориентацию по своему усмотрению, но не меняйте ее. Сигналы (здесь их нет) обычно должны идти слева направо.

^{имитация этой схемы – схема создана с помощью CircuitLab}

К сожалению, SW1, SW2, плавкий предохранитель, термовыключатель, электрод и двигатель имеют неправильные схематические обозначения:

• SW1 представляет собой трехпозиционный кулисный переключатель, модель SR-71, тип функции «K». Его три положения выключены (разомкнутая цепь) — вентилятор работает медленно (только правая сторона) — вентилятор работает высоко (правая и левая стороны подключены к общему).

• SW2 — идентичный трехпозиционный кулисный переключатель. Его три положения: холодный (разомкнутая цепь) — теплый (только правая сторона) — горячий (оба подключены).

\$\конечная группа\$

1

\$\начало группы\$

При полной скорости двигателя или полной мощности нагревателя сетевое напряжение переменного тока проходит через соответствующий переключатель и подается на нагрузку. На двигатель или нагреватель подается полное среднеквадратичное напряжение 120 В переменного тока.

Для более низкой скорости или уровня нагрева напряжение сети переменного тока подается через диод на каждую из нагрузок. Диод имеет характеристику, заключающуюся в том, что он проводит ток только в одном направлении, поэтому только положительные части формы сигнала переменного напряжения поступают к двигателю или нагревателю. Отрицательные части сигнала переменного напряжения отсекаются диодом и, таким образом, не подают питание на нагрузку. Чистый эффект этого заключается в том, что двигатель или нагреватель получают примерно половину мощности, и, таким образом, двигатель вращается медленнее или нагреватель не выделяет столько тепла.

\$\конечная группа\$

Зарегистрируйтесь или войдите в систему

Зарегистрируйтесь с помощью Google

Зарегистрироваться через Facebook

Зарегистрируйтесь, используя электронную почту и пароль

Опубликовать как гость

Электронная почта

Требуется, но никогда не отображается

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie

.

электрика — POKO TD-169C Электрическая схема фена

спросил 2 года 10 месяцев назад

Изменено 2 года, 6 месяцев назад

Просмотрено 1к раз

\$\начало группы\$

Можно ли заменить на этой схеме диод 1N5395 на диод FR157? В основном мне нужно уменьшить температуру моего фена, и я думаю, что 1N539Диод 5 на этой схеме делает именно это, но у меня только FR157, и я также читал, что лучше использовать диод на 4 ампера или даже на 6 ампер, такой как BY500-400! Хотите уточнить? Спасибо!

http://www.seekic.com/circuit_diagram/Electrical_Equipment_Circuit/POKO_TD_169C_Hair_dryer_circuit_diagram.html

Редактировать: Итак, в моей сушилке у меня есть этот нагревательный элемент (220 В, 150 Вт):

‘t

работать, чтобы сократить мощность в два раза, тем самым снижая темпы?

• электрика
• ремонт

\$\конечная группа\$

2

\$\начало группы\$

Нет, ваш план не будет делать то, что вы хотите. Прежде всего, FR157 имеет максимальное обратное напряжение всего 50 В, что недостаточно для такого использования. Во-вторых, что более важно, в существующей схеме используется диод в однополупериодном выпрямителе. Это снижает мощность фена вдвое, когда вы переключаете его на «низкий». Таким образом, есть только два варианта: мощность 100% и мощность 50%. Поставил другой диод вместо 1N5395 вернет вас к тому же месту, с которого вы начали.

\$\конечная группа\$

5

\$\начало группы\$

Я публиковал как комментарий к diy, но он переехал сюда, и у меня нет представителя, чтобы проголосовать или прокомментировать здесь, поэтому оставил как ответ.

Вы понимаете, как работают диоды?

Вы не увидите реальной разницы максимальное среднеквадратичное напряжение на обоих значительно выше линейного (280/700) напряжения, они оба пробиваются около 0,6 В в одном направлении и блокируются в другом fr157 имеет более высокие характеристики пробоя, но это не имеет значения, они оба будут делать одно и то же.
