Как устроен сварочный инвертор Сварис 220. Какие основные элементы входят в его схему. Каковы преимущества инверторной технологии в сварочных аппаратах. Как работает схема управления инвертором Сварис 220. Какие функции обеспечивает электронная схема этого сварочного аппарата.
Конструкция и основные элементы сварочного инвертора Сварис 220
Сварочный инвертор Сварис 220 представляет собой современный аппарат для ручной дуговой сварки, построенный на основе инверторной технологии. Рассмотрим основные элементы, входящие в его конструкцию:
- Входной выпрямитель — мощный диодный мост на радиаторе
- Фильтр для сглаживания выпрямленного тока
- Инверторный преобразователь на транзисторах
- Высокочастотный трансформатор
- Выходной выпрямитель
- Дроссель для стабилизации выходных параметров
- Плата управления с микросхемой
- Вентилятор охлаждения
Ключевым элементом является инверторный преобразователь, собранный по схеме «косого моста» на мощных полевых транзисторах. Он преобразует постоянный ток в переменный высокой частоты (порядка 100 кГц).
Принцип работы инверторной схемы Сварис 220
Принцип работы сварочного инвертора Сварис 220 можно описать следующим образом:
- Входное напряжение 220В выпрямляется диодным мостом
- Выпрямленное напряжение сглаживается фильтром
- Инвертор преобразует постоянный ток в переменный высокой частоты
- Высокочастотный трансформатор понижает напряжение
- Выходной выпрямитель формирует постоянный сварочный ток
- Дроссель стабилизирует параметры выходного тока
Схема управления на основе микроконтроллера обеспечивает регулировку тока, защитные функции и стабильность параметров.
Особенности схемы управления инвертором Сварис 220
Схема управления инвертором Сварис 220 выполнена на специализированной микросхеме и обеспечивает следующие ключевые функции:
- Формирование управляющих импульсов для транзисторов инвертора
- Регулировка выходного сварочного тока
- Реализация функций горячего старта (Hot Start) и форсажа дуги (Arc Force)
- Защита от перегрузки и короткого замыкания
- Стабилизация параметров при колебаниях входного напряжения
Микросхема управления получает сигналы обратной связи с выходных цепей через токовый трансформатор, что позволяет точно контролировать параметры сварочного процесса.
Преимущества инверторной технологии в сварочном аппарате Сварис 220
Применение инверторной технологии в сварочном аппарате Сварис 220 обеспечивает ряд существенных преимуществ по сравнению с традиционными трансформаторными аппаратами:
- Малые габариты и вес (всего 5 кг)
- Высокий КПД (до 85-90%)
- Точная регулировка сварочного тока
- Стабильность параметров при колебаниях напряжения сети
- Улучшенные сварочные характеристики
- Низкое энергопотребление
- Возможность работы от удлинителя большой длины
Благодаря этим преимуществам Сварис 220 обеспечивает высокое качество сварки даже при работе в сложных условиях.
Функциональные возможности сварочного инвертора Сварис 220
Сварочный инвертор Сварис 220 обладает широкими функциональными возможностями:
- Диапазон регулировки сварочного тока: 20-220 А
- Функция горячего старта для легкого поджига дуги
- Форсаж дуги для стабилизации горения
- Защита от прилипания электрода
- Защита от перегрева
- Возможность использования электродов диаметром до 5 мм
- Работа при пониженном напряжении сети (от 180 В)
Эти функции обеспечивают комфортную работу как для начинающих, так и для опытных сварщиков.
Особенности силовой части инвертора Сварис 220
Силовая часть инвертора Сварис 220 имеет следующие особенности конструкции:
- Применение IGBT-транзисторов в инверторном преобразователе
- Четыре группы по четыре транзистора, соединенных параллельно
- Использование выравнивающих резисторов в затворных цепях
- Установка силовых элементов на массивные радиаторы
- Применение высокочастотного ферритового трансформатора
- Использование быстродействующих диодов в выходном выпрямителе
Такая конструкция обеспечивает высокую надежность и эффективность работы инвертора.
Диагностика и ремонт сварочного инвертора Сварис 220
При возникновении неисправностей в работе сварочного инвертора Сварис 220 следует провести диагностику основных узлов:
- Проверка входного выпрямителя и фильтра
- Диагностика силовых транзисторов инвертора
- Проверка высокочастотного трансформатора
- Тестирование выходного выпрямителя и дросселя
- Проверка платы управления и микросхемы
Наиболее частые неисправности связаны с выходом из строя силовых транзисторов. Их диагностику проводят путем «прозвонки» мультиметром. При обнаружении неисправных элементов производят их замену с обязательной проверкой сопутствующих компонентов.
Как проверить силовые транзисторы инвертора?
Для проверки силовых транзисторов инвертора Сварис 220 выполняют следующие действия:
- Отключают все внешние подключения от транзисторов
- Проверяют сопротивление между стоком и истоком — оно должно быть высоким в обоих направлениях
- Измеряют сопротивление между затвором и истоком — оно также должно быть высоким
- Проверяют наличие встречно-параллельного диода между стоком и истоком
Если хотя бы один из параметров не соответствует норме, транзистор считается неисправным и подлежит замене.
Диагностика платы управления инвертора
Для диагностики платы управления инвертора Сварис 220 выполняют следующие проверки:
- Осмотр платы на наличие визуальных повреждений
- Проверка целостности дорожек и паяных соединений
- Измерение напряжений питания микросхемы управления
- Проверка формирования управляющих импульсов на затворах транзисторов
- Тестирование работы схемы обратной связи
При обнаружении неисправностей на плате управления рекомендуется заменить ее целиком, так как ремонт отдельных компонентов может быть затруднен.
Рекомендации по эксплуатации сварочного инвертора Сварис 220
Для обеспечения длительной и безотказной работы сварочного инвертора Сварис 220 следует соблюдать следующие рекомендации:
- Не превышать максимально допустимый сварочный ток (220 А)
- Соблюдать продолжительность включения согласно паспорту
- Обеспечивать хорошую вентиляцию аппарата во время работы
- Не допускать попадания металлической пыли и стружки внутрь корпуса
- Регулярно очищать вентиляционные отверстия от пыли
- Избегать работы при повышенной влажности и под дождем
- Хранить аппарат в сухом отапливаемом помещении
Соблюдение этих простых правил позволит значительно продлить срок службы сварочного инвертора.

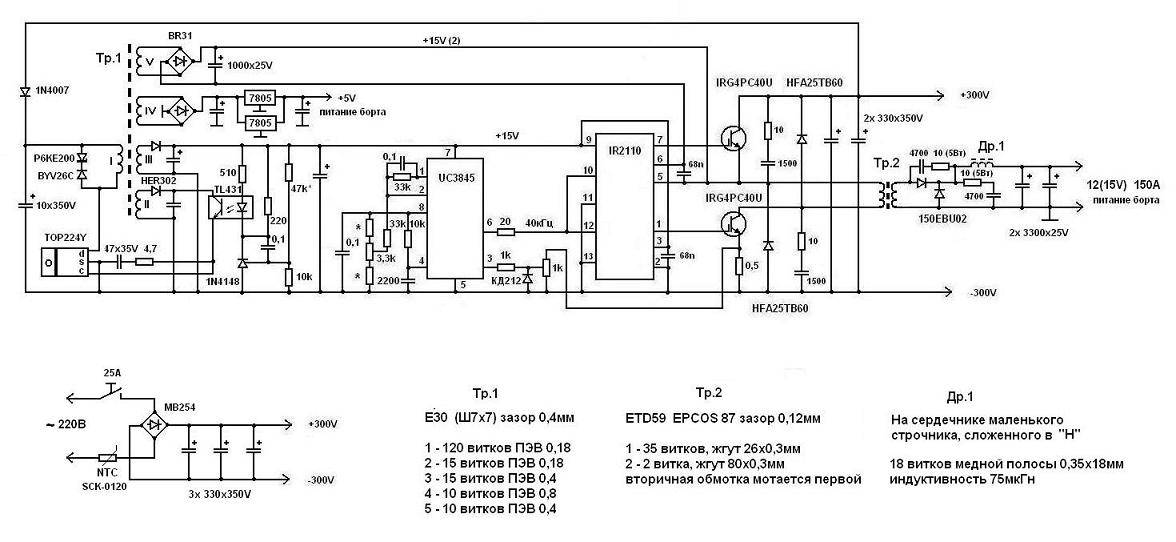

Сварис 200 Схема Электрическая Принципиальная
Его используют при сварке: Цветного металла.
Элементы электрической схемы сварочных инверторов
2 пользователя(ей) сказали cпасибо:
В отличии от arc , схема новой модели лишена основных недостатков.
Инвертор перестал варить. Входной выпрямитель — это мощный диодный мост, установленный на радиатор, который крепится к плате управления снизу.
Для того чтобы снизить степень нагрева все они размещаются на отдельных радиаторах, которые изолированы специальными прокладками.
Когда все транзисторы проверены и неисправные заменены исправными, модуль ключей можно условно считать исправным. Оба аппарата обладают практически идентичной конструкцией, которая обеспечивает наличие следующих функций: Защита от эффекта залипания электрода.
Модуль ключей состоит из четырёх групп по четыре транзистора в группе.
Учитывая возможности этого спектра устройств, можно вести работы в среде разных газов и сваривать разнообразные металлы и сплавы с высоким качеством конечного изделия. В каждом плече в параллель стоят по два или по три мощных полевика.
Между стоком и истоком есть встречно-параллельный диод, он и должен звониться, то есть в одну сторону высокое, в другую низкое сопротивление. Сама электросхема инвертора, выполняющего преобразование постоянного тока в переменный со значительно увеличившейся частотой, включает в себя транзисторы, собранные по схеме так называемого косого моста.
Корпус с вентилятором. Если сигналы управления с платы управления приходят на каждый затвор с нужной амплитудой и в нужной фазе, можно попробовать включить аппарат. Схема управления преобразователем. Короткое замыкание — неисправность одного или нескольких транзисторов в группе и если таковое есть, то неисправный транзистор выявляется только путём выпаивания.
Микросхема управления является основным элементом конструкции.
Взаимодействие основных узлов и деталей инвертора
Такая схема сварочного аппарата состоит из следующих элементов: низкочастотный понижающий выпрямительный блок с конденсаторным фильтром; регулируемый инвертор, преобразующий постоянный ток в высокочастотный переменный; трансформатор высокой частоты, выдающий на выходе высокочастотный или постоянный сварочный ток большой мощности; сдвигающий фазу дроссель, стабилизирующий характеристики выходного напряжения; схема обратной связи, управляющая выходными параметрами и блок управления, который меняет параметры тока и напряжения сварки.
Как известно, на транзисторы подается только постоянный ток, для чего и необходим выпрямитель на входе аппарата.
Материал статьи продублирован на видео:.
Также сигнал обратной связи с выходного каскада через токовый трансформатор Т1 подается на схему защиты от перегрузок, выполненную на тиристоре Q3 и транзисторах Q4 и Q5.
Два плеча, то есть четыре полевика, вышли из строя, их выводы накоротко соединены между собой.
Рекомендуем: Измерение полного сопротивления петли фаза нуль
В нормальном состоянии на ноге 11 микросхем DD2 и DD3 может быть не точный ноль то есть микросхема закрыта и чтобы проверить неисправна микросхема или закрыта, нужно подать на ногу 11 точный ноль. Они могут работать в среде инертных газов. Ремонт Торус следует проводить с открытия конструкции и визуального осмотра основных элементов.
Достоинства и недостатки сварочных аппаратов инверторного типа Инверторные сварочные аппараты, которые пришли на смену привычным всем трансформаторам, обладают рядом весомых преимуществ. Если все транзисторы в группе исправны, припаиваем к затворам концы выравнивающих резисторов, помечаем группу как исправную и переходим к следующей группе.
схема электрическая принципиальная и ее особенности
Возможность программирования и настройки некоторых моделей на определенный тип сварочных работ.
После выпрямителя постоянный ток сглаживается при помощи специального фильтра.
