Схема умзч натали. УНЧ Nataly Experience: высококачественный усилитель мощности класса Super A

Что представляет собой УНЧ Nataly Experience. Какие особенности схемотехники позволяют достичь высокого качества звучания. Как правильно собрать и настроить этот усилитель. На какие нюансы обратить внимание при выборе комплектующих.

Ключевые особенности УНЧ Nataly Experience

УНЧ Nataly Experience (N_XP) — это усилитель мощности звуковой частоты класса Super A, разработанный Вадимом Могильным. Данная модель воплотила в себе многолетний опыт автора в создании высококачественных усилителей. Ключевые особенности N_XP:

• Выходная мощность до 100 Вт на канал при нагрузке 8 Ом
• Применение буферного каскада на микросхеме BUF634T
• Использование токового зеркала и каскода в усилителе напряжения
• Увеличенная глубина общей обратной связи
• Отсутствие разделительных конденсаторов в сигнальном тракте
• Схема двойного инвертирования для сохранения фазы сигнала
• Управляемый источник смещения на шунте
• Выходной каскад по схеме «тройка» на 4 парах транзисторов
• Наличие клиппинг-индикатора и схемы защиты

Схемотехнические решения для улучшения качества звучания

В схеме УНЧ Nataly Experience применен ряд интересных технических решений, направленных на улучшение качества звучания:

• Использование буферного каскада на BUF634T позволило снизить искажения на высоких частотах
• Применение токового зеркала и каскода в усилителе напряжения уменьшило нелинейные искажения
• Увеличенная глубина ООС на 6 дБ по сравнению с предыдущими версиями способствовала дальнейшему снижению искажений
• Отказ от разделительных конденсаторов улучшил передачу низких частот
• Схема двойного инвертирования позволила избежать синфазных искажений, вносимых операционными усилителями

Благодаря этим решениям удалось достичь очень низкого уровня искажений во всем звуковом диапазоне.

Выбор элементной базы для сборки УНЧ Nataly Experience

Для получения наилучших результатов при сборке УНЧ N_XP важно правильно подобрать элементную базу. Автор рекомендует следующие компоненты:

• Операционные усилители: OPA132, OPA134, OPA627, OPA1641, OPA827 (для OP1 и OP4)
• Буферный каскад: BUF634T
• Выходные транзисторы: 2SA1943/2SC5200, 2SA1302/2SC3281, 2SA1987/2SC5359
• Оптопара: АОР124, NSL25, VTL5C2, VTL5C3

При выборе операционных усилителей следует избегать моделей от Analog Devices, так как они могут привести к самовозбуждению усилителя из-за слишком высокой скорости нарастания выходного напряжения.

Особенности сборки и настройки усилителя

При сборке УНЧ Nataly Experience необходимо обратить внимание на следующие моменты:

• Тщательно проверить печатную плату на отсутствие замыканий и обрывов дорожек
• Использовать качественные комплектующие с малыми допусками
• Обеспечить хороший теплоотвод для выходных транзисторов
• Правильно настроить ток покоя выходного каскада
• Отрегулировать порог срабатывания клиппинг-индикатора

Особое внимание следует уделить настройке тока покоя выходного каскада. Его оптимальное значение составляет 100-150 мА на пару транзисторов. Слишком малый ток приведет к появлению переходных искажений, а слишком большой — к перегреву транзисторов.

Блок питания для УНЧ Nataly Experience

Для нормальной работы УНЧ N_XP требуется качественный блок питания. Рекомендации по его параметрам:

• Трансформатор мощностью не менее 600 Вт
• Напряжение вторичных обмоток: ±50 В для выходного каскада, ±55 В для усилителя напряжения
• Емкость фильтрующих конденсаторов 30 000 — 40 000 мкФ на плечо для каждого канала
• Желательно применение стабилизатора напряжения для питания усилителя напряжения

Использование качественного блока питания с большим запасом по мощности позволит раскрыть потенциал усилителя и получить чистый, динамичный звук.

Система защиты УНЧ Nataly Experience

Для надежной работы УНЧ N_XP автор разработал специальную систему защиты, которая обеспечивает:

• Защиту от короткого замыкания на выходе
• Защиту от появления постоянного напряжения на выходе
• Плавное включение нагрузки при запуске усилителя
• Отключение нагрузки при перегреве выходных транзисторов
• Питание индикатора клиппинга и светодиода оптопары

Применение данной системы защиты значительно повышает надежность усилителя и предотвращает выход из строя акустических систем при возникновении нештатных ситуаций.

Преимущества и недостатки УНЧ Nataly Experience

Как и любая схема, УНЧ Nataly Experience имеет свои сильные и слабые стороны. К преимуществам можно отнести:

• Высокое качество звучания
• Низкий уровень искажений
• Хорошая динамика звука
• Надежность конструкции
• Наличие системы защиты

Среди недостатков можно выделить:

• Относительно высокую сложность сборки и настройки
• Необходимость в мощном блоке питания
• Значительное тепловыделение
• Высокую стоимость качественных комплектующих

Однако для любителей качественного звука преимущества УНЧ N_XP с лихвой перекрывают его недостатки.

УНЧ Nataly Experience (N_XP SuperA класс)

УНЧ Nataly Experience

Автор схемы УНЧ Nataly Experience  Могильный Вадим Викторович (waso) г.Новокузнецк

Обсуждение и рекомендации по настройке достаточно подробно можно почитать на сайте Паяльник тут.

УНЧ Nataly Experience или просто N_XP, по оценке автора это усилитель сделанный на базе наработанного опыта и учетом прошлых ошибок. Например, применение ОУ АД823 в качестве буферного каскада в про_версиях, приводило к росту гармоник на частотах выше 3..5кГц. На слух все было достойно у про_версий, а улучшить показатели хотелось, тем более все для этого есть. Было принято решение использовать в качестве буфера BUF634T для разгрузки ОУ, что вело к снижению искажений до практически даташитных значений.

Для снижения искажения искажений была увеличена глубина ООС на 6дБ по сравнению с про_версиями и использован УН на основе токового зеркала+каскода, вместо ОЭ в предыдущей версии. А так же применен полностью отработанный в V2014ЭА режим СуперА без использования оптопар, с жёстко стабилизированными режимами каскадов слежения за током покоя. В схеме автор отказался от использования разделительных плёночных конденсаторов. Следить за «постоянкой» на выходе усилителя «поручено» интегратору.
УНЧ N_XP выполнен по схеме двойного инвертирования, что позволяет сохранить фазу сигнала без изменений и избавит от синфазных искажений, вносимых ОУ.

Дальше наработки из прошлых конструкций: управляемый источник смещения на шунте, система защиты на базе аналогов тиристора, выходной каскад-«тройка», в ВК решено было остановиться на четырех парах.

Без клиплимитера «никуда». Порог срабатывания клиплимитера определяется номиналом R31 и срабатывать будет раньше начала ограничения. Порог срабатывания меняется пропорционально изменению номинала R31: больше сопротивление — больше пороговая выходная мощность. Срабатывание лимитера должно начиналось чуть раньше начала ограничения выходного напряжения, сопровождаемого небольшим тлением HL1, HL2. Номинал R31 определяется подбором, берем выводной резистор 68к+100кОм подстроечник, после настройки порога лимитирования эту «резисторную сборку» меняем на ближайший меньший номинал.

Рекомендуемые для применения ОУ для сборки УНЧ:
ОР1 – OPA132, OPA134, OPA627, OPA1641, OPA827.
ОР2 – TL082, OPA2132\2134, AD823, OPA1642
ОР4 – OPA627, OPA1641, OPA827 (в ходе настроек определили не желательность применения OPA134/132)
Оптопара – АОР124, NSL25, VTL5C2, VTL5C3

Выходные транзисторы – 2SA1943\2SC5200, 2SA1302\2SC3281, 2SA1987\2SC5359

Рекомендуется для использования с УНЧ разработанная автором система защиты для мощного УМЗЧ, содержащая в себе всё необходимое для питания индикатора клипа и светодиода оптопары, а также позволяющая реализовать плавное нарастание громкости при запуске и многое другое.

Требования к трансформатору такие же, как для версии V2012_pro: габаритная мощность от 600Вт. Для питания ВК вторички по 50В переменки, мотать сечением 2 мм2, для питания УН-а по 55В переменки, ток 0,3…0,5А. И обмотка под систему защиты — это 15В 0,5А. Суммарная емкость в БП 30.000 — 40.000мкФ в плече на каждый канал. В УНе достаточно по 3300 — 4700мкФ на плечо. Схему БП для ориентира можно использовать такую, там же  схема питания УН-а со стабилизацией, от ее применения будет только лучше.

Архивы авторской разводки и схем NXP_1 и NXP_2

Схема УНЧ Nataly Experience (N_XP)

Разводка платы УНЧ Натали XP по мотивам авторской, размер немного уменьшен 254 х 74 мм:

Не обошлось при разводке без небольшого, легко устранимого косяка: внизу по середине картинки выделен «утерянный» проводник. Устранение: не откусываем «под корень» ножку электролита, а так, чтобы она достала до контактной площадки R63 1206-330 Ом.

Пара картинок для любителей замеров искажений и красивых меандров:

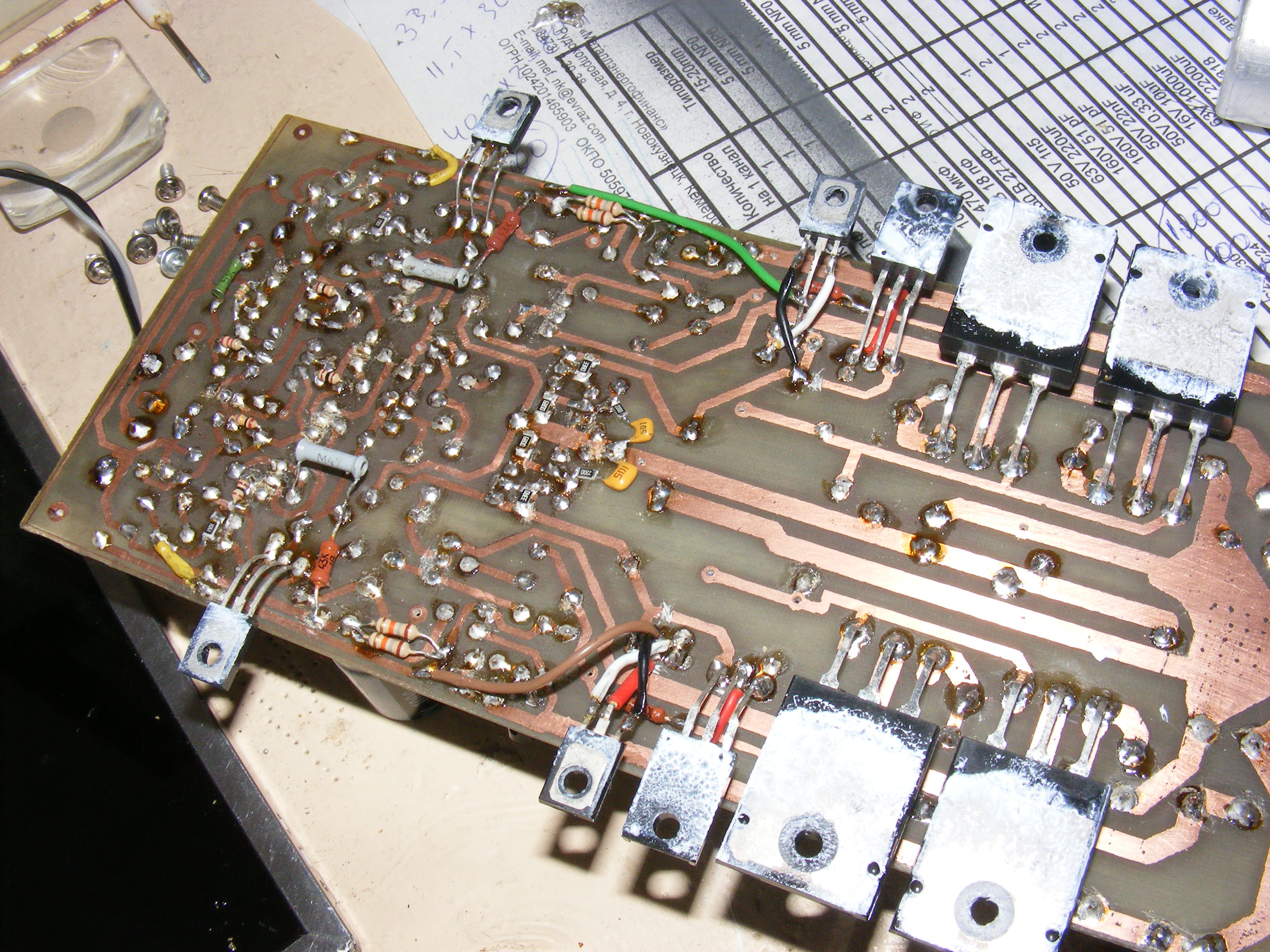

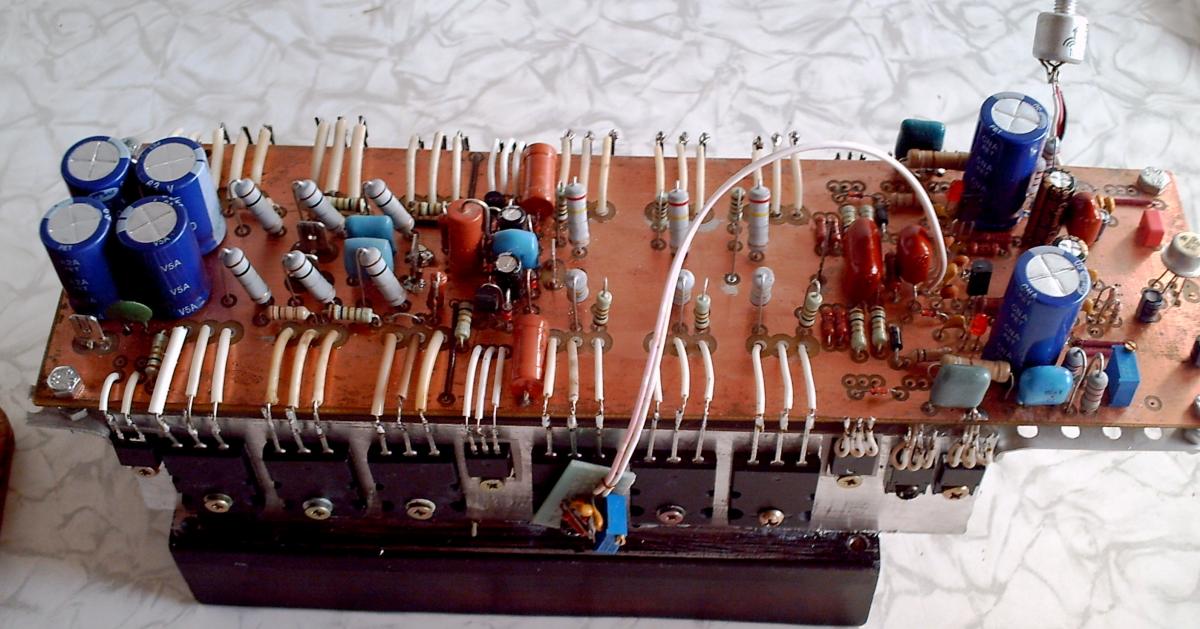

Печатные платы в сборе, запуск и отладка прошли успешно, кроме мелкой огрехи (см. картинку выше), косяков больше не выявлено.

Базовый набор деталей УНЧ NXP партлист

По сборке и настройке ПП на заказ можете обращаться к Спиридонов (Вячеслав).
