Схема управления насосом по уровню воды: Схема управления насосом необходима для того, чтобы правильно расположить панель управления

Схема управления насосом необходима для того, чтобы правильно расположить панель управления

24 Марта 2022

Просмотров:  25011

Время чтения:  7 минут

Содержание

Управление насосом: автоматика

Схема управления (отключения) насосом на откачку воды по уровню

Схема управления (отключения) насосом на налив воды по уровню

Схема управления задвижками насосной станции

Автоматическое управление насосом на даче

Датчик отключения насоса по уровню воды

Релейная схема насоса

Горячие предложения в автоматический контроль уровня воды

Коротко о главном

Проживая в частном доме, приезжая на дачу, не имея при этом доступа к центральному водоснабжению, постает вопрос – откуда брать воду в дом? С некоторых пор люди стали проводить самостоятельную магистраль поставки воды, не зависимую от центральной. Это очень удобно, однако стабильность водоснабжения зависит от качества электроэнергии.

Для того, чтобы ваш гидроагрегат прослужил долго, и вы не знали проблем, советуем обзавестись автоматикой, которая предотвратит сухой ход и будет контролировать натиск и уровень воды.

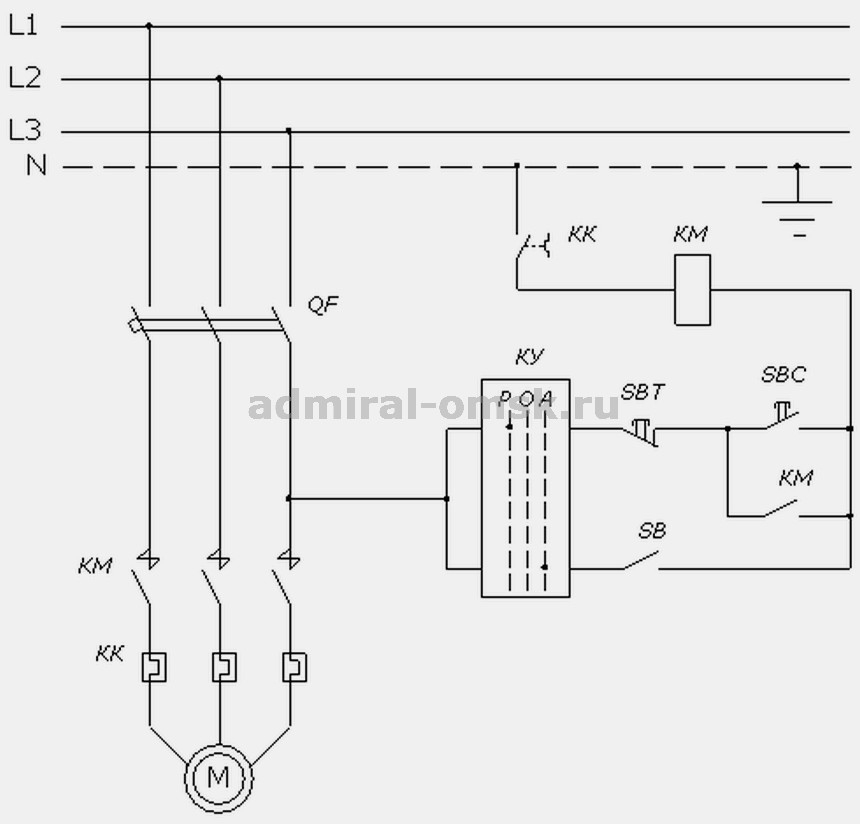

Электрическая схема автоматики водяного оборудования

Управление насосом: автоматика

Автоматика – очень важный и незаменимый атрибут в собственной системе водяного снабжения. Она самостоятельно запускает и выключает насос, защищает от сухого хода, контролирует натиск и водяной уровень. Все это способно продлить службу гидрооснащения.

Автоматика являет собой сбор контролирующих реле. Основная задача автоматики – обеспечение самостоятельного запуска и отключения гидрооснащения, а также продление срока службы путем защиты от сухого хода.

Автоматическую панель управления можно разделить на два вида:

• автоматика контроля уровня воды;
• блок управления контроля натиска.

Первый вариант обычно используется для гидроагрегатов, подающих воду на водонапорную башню. В этой схеме обычно не используются поплавковые отсоединители. В обязательном порядке оборудуется дополнительный слив, если вдруг емкость окажется переполненной. Если скважина обеспечивает водоснабжением целый населенный пункт – логичнее всего применять данную схему. Она обеспечивает стабильность функционирования.

На водонапорных башнях используют автоматическую панель управления при контроле уровня воды

Второй вариант наиболее оптимален для собственного водоснабжения.

Контролирует уровень натиска, предупреждая этим преждевременный выход из строя гидрооснащения.

Реле контроля натиска предотвращает поломку гидроагрегата

Схема управления (отключения) насосом на откачку воды по уровню

Управление гидроагрегатом гораздо упрощает его эксплуатацию. Нет необходимости постоянно ходить, чтобы включить и выключить помпу. Постоянное вмешательство пагубно влияет на продолжительность срока службы. Автоматическое управление самостоятельно решает такие вопросы, как уровень воды в резервуаре и натиск. Существует несколько схем для накачивания и отлива воды.

Схема управления насосом на откачку подразумевает откачивание воды до необходимого уровня для того, чтобы отключить помпу. Это необходимо для того, чтобы предотвратить работу на сухом ходу. Эта принципиальная схема способна обеспечить откачивание воды до необходимого уровня.

Принципиальные схемы управления работой насоса

Схема управления (отключения) насосом на налив воды по уровню

Данная схема отличается от предыдущей только тем, что герконы расположены сверху и снизу.

Схема управления задвижками насосной станции

Электрическая схема насосных гидрооснащений включает в себя электрические агрегаты широкого назначения, которые предназначаются для блока управления.

Эти устройства делятся на:

• реле контроля натиска и уровня воды;
• манометр;
• датчик;
• реле, производящее контроль за наполнением водой центробежных гидрооснащений.

Схема управления задвижками насосного гидрооборудования

Данная схема подразумевает контроль с помощью редуктора механизма, который не является синхронным. После того, как произошло включение помпы и повысился натиск до необходимого уровня, реле натиска замыкает контакт. Концевик вместе с лампой, горящей красным цветом обеспечивает открытие задвижки. Когда загорается красная лампа, зеленая гаснет. Процесс закрытия задвижки происходит по подобному алгоритму. Если необходимо экстренное выключение, используется аварийный отсоединитель. Если выключатель задействован – красная и зеленая лампы отключаются.

Ручное управление:

1. 1Переводим на ручной контроль.
2. Для того, чтобы запустить гидрооборудование, желательно замкнуть рычажок подсоединения SBC и пустить напряжение на магнитный пускатель.
3. Подсоединяем магнитный пускатель.
4. Через контакты пускателя проходит напряжение в электрический мотор. Помповый механизм приступает к функционированию.

Специалист – оператор полностью управляет всей системой вручную.

Автоматическое управление насосом на даче

В наше время дачи используются не только для того, чтобы работать на огороде, но и для полноценного отдыха. Если вы приезжаете на дачу на несколько дней, или на неделю, вам нужна вода. Дачники обычно для этого используют скважину или колодец. Самостоятельная система водоснабжения удобна, однако есть свои нюансы. Необходимо покупать насос или насосную станцию, и не забыть про автоматику, которая предотвратит преждевременную поломку оборудования. Автоматика позволит бесперебойно пользоваться водой в доме, а в весеннее и летнее время организовать полив растений.

Очень полезная опция автоматики – защита от сухого хода. Работа на сухом ходу пагубно сказывается на приборе, и приводит к поломке, которую не всегда можно устранить. Покупка нового оборудования обойдется гораздо дороже, чем установить панель управления.

Автоматическая система полива дачного огорода

Для того, чтобы оборудовать поставку воды на даче, обеспечьте на определенном возвышении резервуар, из которого помпой будет накачиваться вода. В дом и необходимые места вода поступает с помощью трубопровода. При желании даже можно организовать летний душ.

Схема управления садовым гидроагрегатом

Насосное оборудование вы сможете установить самостоятельно. Дачное насосное оборудование достаточно надежное, долговечное, если его правильно эксплуатировать и относиться бережно.

Резервуар вы также можете изготовить самостоятельно. Это может быть любой прочный материал.

Датчик отключения насоса по уровню воды

В частном доме жить хорошо, однако нужно обеспечить себя стабильным водоснабжением. Для этого существует водяная помпа или насосная станция – каждый выбирает для себя сам, исходя из параметров своего источника воды. Очень важно, чтобы система водоснабжения не ломалась. Предотвратить это поможет датчик уровня воды.

Датчик уровня воды выполняет очень важную опцию Он предотвращает работу на сухом ходу. Сухой ход пагубно сказывается на гидроагрегатах, и они практически сразу выходят из строя, и не всегда поддаются ремонту.

Если уровень воды упал, датчик с помощью сигнала самостоятельно отключит ваш прибор, не допустив его перегревания. Выбирать датчик нужно в зависимости от технических характеристик своего водяного оборудования, в специализированных магазинах.

Пример датчика контроля водяного уровня

Релейная схема насоса

Гидрооснащение может функционировать с помощью двух режимов:

• дренаж – выкачивание воды из резервуара или источника;
• поднятие воды.

Если вода наполнит резервуар до верха, возможет перелив. Если используется дренажный метод – реален сухой ход. При сухом ходу двигатель гидроагрегата перегревается, и может перегореть. Такая поломка ремонту не подлежит, придется покупать новое гидрооборудование.

Во избежание этого используется релейная схема управления гидроагрегатом.

Реле контроля натиска насосного оборудования или водяной помпы

Реле защиты от сухого хода спасает гидроприбор от перегревания и перегорания мотора, чем продлевает срок его эксплуатации

Горячие предложения в автоматический контроль уровня воды

Вы можете приобрести ультразвуковые, поплавковые или герконовые датчики контроля уровня воды. На российском рынке выбор довольно разнообразный, есть модели на любой вкус и кошелек. Главное, выбирайте исходя из технических характеристик своего гидрооборудования и источника воды. Предложений масса, выбор есть. Выбирайте, устанавливайте, и радуйтесь результатом.

Ознакомьтесь с ультразвуковым датчиком контроля уровня воды

Герконовый датчик контроля водяного уровня

Поплавковый датчик контроля водяного уровня

Коротко о главном

Насосы и насосные станции необходимы для самостоятельной системы поставки воды. Если у вас частный дом или дача – данное оборудование будет находкой и решением проблемы водоснабжения. Однако, приобрести помповое оснащение недостаточно. Очень важно обзавестись автоматикой. Автоматика предотвращает от многих поломок ваш прибор, и он прослужит намного дольше. Для того, чтобы правильно установить автоматику и сам гидроагрегат и используется схема управления прибором.

А вы устанавливали блок управления согласно схеме или приглашали мастера? Нам интересно ваше мнение – нужна ли автоматика на насос или лучше не тратить средства, и самим регулировать включение и выключение?

Автор

Поляков Сергей Специальность: Инженер

Все статьи

Поделиться

Поделиться

Инструкции | Управление насосом воды, три уровня

Главная Инструкции Информация Таблицы Безопасность Заземление УЗО Стандарты Книги Услуги Контакты Прайс Загрузить Сайты Форум

Применяется на дачных комплексах и в неблагоустроеных частных секторах, при наполнении бака с водой при помощи насоса, очень удобно собрать схему автоматики Три уровня Схема состоит из понижающего трансформатора 220/12 Вольт, выпрямительного моста из диодов Д226Б, трех контакторов с катушкой на 12 Вольт и трех уровней воды. ВУ — верхний уровень воды, при достижении которого насос отключается. СУ — средний уровень, насос в рабочем режиме, вода заполняет бак. НУ — нижний уровень, насос продолжает наполнение бака, но расход воды быстрее притока, необходимо снизить расход воды и проверить исправность насоса. В управлении контакторами, применяется безопасное напряжение 12 Вольт. После выпрямления напряжения, минус подаем на корпус металлического бака. Если бак из другого материала, вдоль внутренней стенки опускаем металлическую полосу или профиль, сечением не менее 100 кв.мм Положительный потенциал подключаем к контактам А1, катушек контакторов К1 (ВУ), К2 (СУ) и К3 (НУ) Втророй контакт А2, подключаем к датчикам уровня воды. Датчик уровня воды изготавливается из гибкого медного провода сечением не менее 6 кв.мм с водонепроницаемой изоляцией (например КГ), на конце которого прикрепляем металлическую пластину. Датчики устанавливаем на трех уровнях воды. Вверху, где необходимо прекращать наполнение бака. Снизу, для отключения насоса в случае утечки воды из бака или выхода из строя электрического насоса. Средний, устанавливается ниже половинного объема бака, для включения сигнализации при большом расходе воды и малом притоке, возможно из-за повреждения насоса. Схема управления Рассмотрим схему управления насосом на 220 Вольт, при помощи датчиков на 12 Вольт. Итак наш бак с водой пуст, схемы собраны правильно, датчики установлены. Нажимаем кнопку ПУСК, включается насос вода наполняется, прийдется подержать некоторое время, пока вода не достигнет нижнего уровня Нижний датчик установите примерно на 10 части объема бака По достижении нижнего уровня, включится насос, световая и звуковая сигнализация, кнопку пуска можно отпустить. Сработает контактор К3, замкнет свой разомкнутый контакт К3 и цепь контактора К6, тот в свою очередь замкнет свои контакт К6 шунтируя кнопку ПУСК, включит насос. Прийдется немного потерпеть работу сигнализации, пока не заполненится воды до среднего уровня. Средний датчик установите примерно на 30 части объема емкости. При заполнении емкости до среднего уровня, отключается сигнализация, насос продолжает работу, горит световая сигнализация среднего уровня воды. Включается контактор К2, замыкает разомкнутый контакт К2, цепь контактора К5, размыкает замкнутый контакт К2 цепь контактора К6 и сигнализации. Контактор К5 замкнет свой контакт К5, насос продолжает наполнение емкости. Бак будет наполнятся до верхнего уровня, установленного на 90 части объема, после насос отключится, указывая световой сигнализацией на заполнение емкости. Включается контактор К1, замыкает разомкнутый контакт К1, цепь контактора К4, размыкает замкнутый контакт К1, цепь контактора К5 насос отключился Включенный контактор К4 размыкает замкнутый контакт К4, цепь контактора К6, для предотвращения включения нижнего уровня и сигнализации. Статьи близкие по теме: Порядок подключения электродвигателя Пуск звезда-треугольник трехфазного электродвигателя Реверсивное управление трехфазным электродвигателем Прямой пуск трехфазного электродвигателя Подключение трехфазного асинхронного электродвигателя в однофазную сеть через конденсатор, со схемой соединения обмоток треугольник Подключение трехфазного асинхронного электродвигателя в однофазную сеть через конденсатор, со схемой соединения обмоток звезда

Автоматический регулятор уровня воды для контура погружного насоса

В этом проекте 555 я объяснил, как сделать автоматический регулятор уровня воды для погружного насоса с помощью микросхемы таймера 555. Этот контроллер водяного насоса также проверяет уровень воды в подземном резервуаре и автоматически включает и выключает насос в зависимости от уровня воды в верхнем резервуаре.

Насос автоматически включится, если уровень воды в верхнем баке снизится (ниже зеленого провода). Насос остановится, когда уровень воды в верхнем резервуаре коснется красного провода.

Теперь, если уровень воды в подземном резервуаре опустится ниже уровня UL1 , насос автоматически остановится, несмотря на низкий уровень воды в верхнем резервуаре.

Также имеется аварийный выключатель, с помощью которого можно остановить насос вручную.

Схема автоматического контроллера водяного насоса

Схема очень проста. Вы можете легко сделать этот проект с некоторыми основными электронными компонентами.

Я использовал 555 IC , чтобы сделать этот контроллер водяного насоса. И здесь я использовал Реле 30A , которое можно использовать с насосом мощностью до 1 л.с. .

Вы должны выбрать реле в соответствии с номинальным напряжением и током насоса .

Напряжение катушки реле: 12 В пост. тока
Номинальные характеристики контактов реле: В соответствии с номиналом насоса

Схема печатной платы для автоматического регулятора уровня воды

Загрузить схему печатной платы

Загрузите схему печатной платы, а затем распечатайте ее на странице формата A4.

Проверьте размер печатной платы во время печати, он должен соответствовать указанному.

** для печати обратитесь к файлу docx.

Требуемые компоненты:

1. 555 Timer IC (1NO)
2. BC547 NPN Транзистор (2NO)
3. 1K 0,25 Вт резисторы (2NO)
4. 22K 0,25-ватт. (1 шт.)
5. 1M Резисторы 0,25 Вт (2 шт.)
6. Светодиод 1,5 В 5 мм (1 шт.)
7. 1N4007 Диод (D1) (1 шт.)
8. 100 нФ (104) Конденсатор (C1) 89 2 В (1 шт.) 900 Реле SPDT (номинал контакта 30 А) (1 шт.)
9. Разъемы и основание ИС (4 контакта)
10. Ползунковый переключатель (1P2T) (1 шт.)
11. Нулевая печатная плата или пластиковый лист

Учебное видео по автоматическому контроллеру насоса

В этом обучающем видео я объяснил все шаги по изготовлению самодельной печатной платы для схемы автоматического включения насоса. Для изготовления печатной платы я использовал акриловый лист.

Но вы также можете загрузить Gerber-файл печатной платы для этого проекта и заказать печатную плату индивидуального дизайна на сайте PCBWay.com

Загрузить файл Gerber

О компании PCBWay и их услугах

Вы можете заказать любую печатную плату индивидуального дизайна от PCBWay по очень доступной цене. В PCBWay все платы проходят самые строгие испытания, кроме базовой визуальной проверки. Они используют различное испытательное и контрольное оборудование, такое как тестер с летающим зондом , рентгеновскую машину для контроля, автоматизированную машину для оптического контроля (AOI) и т. д., чтобы убедиться, что качество конечного продукта хорошее.

Компания PCBWay производит не только алюминиевые платы FR-4 и , но и передовые печатные платы, такие как Rogers, HDI, гибкие и жестко-гибкие платы по очень разумным ценам.
Чтобы получить онлайн-страницу мгновенного расчета, посетите: pcbway.com/orderonline

PCBWay также предлагает услугу сборки . Программное обеспечение для онлайн-ценообразования может мгновенно рассчитать стоимость вашей услуги по сборке печатных плат путем приблизительного расчета. Их цены на печатные платы очень разумны.
Примерная смета онлайн – pcbway.com/pcb-assembly

Вы также можете ознакомиться с различными проектами печатных плат в их сообществе с открытым исходным кодом pcbway.com/project/ .

Для получения более подробной информации посетите следующие статьи.
Почему PCBway
Возможности печатной платы
Высококачественная печатная плата

Этапы заказа печатной платы в компании PCBWay

Чтобы заказать печатную плату, сначала посетите PCB008.com 90.

Затем введите следующие данные:

1. PCB Размер (длина и ширина) в MM & PCB Количество
2. SELECT Masking Color для PCB
3. SELECT Страна и Метод доставки
4. Нажмите на « и . Кнопка »

Теперь нажмите « Добавить файлы Gerber », чтобы загрузить Gerber-файл печатной платы.

Затем нажмите « Отправить заказ сейчас », чтобы разместить заказ.

После этого они просмотрят файл Gerber и соответственно подтвердят заказ.

Я пользовался их услугами для своих различных проектов домашней автоматизации, я всегда получал печатные платы вовремя, и качество очень хорошее в этом ценовом диапазоне.

Как сделать самодельную печатную плату для автоматического выключателя насоса

Этапы изготовления схемы автоматического регулятора уровня воды на печатной плате:

Шаг 1 : Распечатайте макет печатной платы и наклейте ее на акриловый лист

Во время печати проверяйте размер печатной платы, указанный в топологии печатной платы. После загрузки макета печатной платы вы можете распечатать текстовый файл (.docx) на странице формата A4 (пожалуйста, обратитесь к обучающему видео).

Шаг 2: Просверлите отверстия для компонентов на печатной плате

Теперь просверлите отверстия на печатной плате для компонентов в соответствии с компоновкой печатной платы. Здесь я использовал двигатель постоянного тока 555 для сверления отверстий. Также для сверления можно использовать ручную дрель.

Шаг 3: Разместите и соедините все компоненты, как показано на схеме печатной платы. Здесь я использовал дополнительные выводы компонентов, чтобы соединить эти компоненты в соответствии с макетом.

Затем припаяйте все компоненты. Теперь плата автоматического регулятора уровня воды готова.

Теперь подключите провода верхнего и нижнего уровня резервуара, вход 12 В постоянного тока, источник питания насоса и водяной насос, как показано на рисунке выше.

С помощью этого контроллера вы можете управлять насосом мощностью до 1 ВД.

Эта цепь состоит из двух частей: цепи управления 12 В и цепи 220 В или 110 В для насоса.

Примите соответствующие меры предосторожности при подключении 220 В и насоса к печатной плате.

Проверка автоматического контроллера насоса с помощью лампы на 220 В переменного тока

Перед подключением насоса можно также проверить цепь с помощью лампы на 220 В.

Поделитесь своим мнением об этом  мини-проекте  , а также дайте мне знать, если у вас возникнут вопросы.

Вы также можете  подписаться  на нашу рассылку новостей  , чтобы получать по электронной почте больше таких полезных проектов в области электроники.

Надеюсь, вам понравился этот проект по электронике. Спасибо за ваше время.

Автоматический регулятор уровня воды | 2 контура на выбор

Это проект контура автоматического контроллера водяного насоса. Вода является ценным ресурсом. Воды в нас до 70%. Нам нужна вода, иначе мы умрем.

Мы обычно держим воду в таком высоком баке. Затем пустите воду внизу через водопроводную трубу.

Иногда в баке нет воды. Нужно накачать воду в бак.

Неудобно. Если нужно дождаться полного бака. Затем выключите насос. Не волнуйтесь! Эта схема автоматического регулятора уровня воды может вам помочь.

Зачем делать автоматическое управление насосом?

Использование транзисторов версии

Как это

Тестирование

Список деталей

Приложение

Автоматический контроллер насоса с использованием 555 Timer

Связанные идеи

ОБНОВЛЕНИЕ ОПИСАНИЕ

ЦЕЛИ

Связанные

GET. EMAIL

Зачем делать автоматическое управление насосом?

Это сделает вас более комфортным, потому что позволяет автоматически открывать и закрывать водяной насос. Когда наполнился водой, было приказано выйти из воды. Но когда уровень постепенно снизился до необходимого, тогда включили полностью воду. Так что нам больше не нужно беспокоиться о переливе и вытекании воды.

У нас есть 2 канала. Во-первых, с использованием транзисторного варианта. Во-вторых, с помощью знаменитого таймера 555.

Узнайте больше ниже!

Версия с использованием транзисторов

Принцип работы

На рисунке 1 показана схема автоматического включения-выключения водяного насоса.

В начальных состояниях без воды на ведре. Оба транзистора Q1 и Q2 не будут работать.

Потому что база обоих транзисторов не срабатывает от общей точки. Которые по-прежнему подключают положительное напряжение через R1.

Рис. 1 Схема простого автоматического регулятора уровня воды

В результате оба транзистора не имеют проводимости. Таким образом, ток через R5 и D1 запускает базу Q3, потому что Q3 проводит ток, поэтому транзистор Q4 также работает.

Когда Q4 проводит ток, LED1 смещается в прямом направлении. Так оно светится. И реле-RY1 будет постоянно контактировать с водяным насосом с сетью переменного тока 220 вольт.

До низкого уровня воды (L). Таким образом, он работает как проводник электричества к основанию Q1. Чтобы получить смещение и провести ток на коллекторе. Таким образом, есть напряжение, подобное земле.

Но Q3 и Q4 имеют напряжение на коллекторе. Таким образом, есть напряжение, такое же положительное питание.

Ток будет течь через D1, чтобы запускать базу транзистора-Q3. Итак, начните рабочий цикл заново.

Рекомендуется: Как работает SCR

Как это делается

Поскольку этот проект небольшой и требует меньшего количества оборудования, поэтому его легко построить, вы можете собрать его на универсальной печатной плате.

Или сделаю печатную плату как на рисунке 2 (прошу прощения за отсутствие медной разводки).

Необходимо установить все детали в правильное положение и совместить клеммы в соответствии с рисунком 3.

Рисунок 2 Печатная плата

Рисунок 3 Расположение компонентов.

Внешние провода должны быть большего сечения В частности 220 вольт для нагрузки мощность должна выдерживать минимум 600 ватт.

Внешний адаптер питания 12 В можно использовать где угодно, но он должен обеспечивать ток до 300 мА.

В реальной эксплуатации необходимо довести их до крепления в коробке аккуратно и надежно. Потому что цепь представляет собой напряжение переменного тока 220 вольт на печатной плате, которая легко может быть повреждена.

Положить в коробку надо стальную или пластиковую. Но должен быть прочным.

Тестирование

Рисунок 4 Полностью этот проект готов к тестированию.

Помните, что в схеме тестирования не подключайте вход и выход к AC220V в этом проекте, потому что это может быть опасно при их тестировании.

Только что подключил 12 В пост. тока в качестве источника питания к положительной точке или точке +12 В и отрицательной точке к точке 0 В. Если не составляют какой-либо части ошибки, результат следует.

Читать дальше: Цепь измерителя солености продуктов питания и воды

Во-первых, при подаче питания 12 В в цепь. Светодиод LED1 загорится, и реле сработает. Затем, когда мы соединяем точки «H» и «COM» вместе.

Затем светодиод 1 погаснет, а реле перестанет работать. Выведите точку «H» из точки «СОМ», чтобы светодиод 1 загорелся, и реле снова включилось.

Во-вторых, закорочены клеммы «L» и «COM», светодиод 1 будет светиться, а реле все еще работает.

Затем замкните «H» на «COM» еще на одну точку.

Теперь все три терминала подключены к каждому концу.

В результате реле перестает работать и LED1 гаснет.

При снятии клеммы «H» теперь реле не будет работать и LED1 не будет светиться.

При снятии клеммы «L» с клеммы «COM» теперь загорается реле со светодиодом 1.

Как показано на видео ниже, я тестирую этот проект.

Список деталей

Q1-Q3: 2SC1815 или 2SC1740 — транзисторы NPN или аналогичные
Q4: CS9012 — PNP-транзистор или аналогичный
D1, D2: 1N4148 — диоды 200 В, 0,15 А
LED1: любые
резисторы 0,25 Вт
R1: 2K
R2, R3: 5K 9008, 08, 90529 R0,07 R4
R4 : 10K
R6: 1,5K
R7: 3K
R9: 1K
C1: 2,2 мкФ 25 В—Electrolytic
RY1: реле тока 12 В-1C, 3 А
Провода, печатная плата и др.

Заявка

Возьмите три линии, подключенные к клеммам «L», «H» и «COM», это будет обычный медный провод, и отрежьте их на нужном уровне, но не закорачивайте. Мы можем установить его в пруд или резервуар для воды.

Примечание: Не используйте точечный детектор в масле или опасных химикатах. Потому что это может быть искра провода может вызвать взрыв.

Контроллер автоматического насоса с использованием таймера 555

Это принципиальная схема контроллера автоматического водяного насоса с использованием таймера NE555.

В сельской местности вода очень важна. Максимально использовать подземные воды для рытья как пруда, так и для удобства.

Они часто используют насос автоматически. Но тратить много электроэнергии.

Схема контроллера автоматического водяного насоса

В некоторых домах установлен большой резервуар для воды на высоком уровне, после чего откачка приостанавливается. Когда вы хотите использовать, просто включите кран внизу.

Не требует постоянного электричества и высокого давления воды.

Система резервуаров для воды. Удобно и экономно, но…

Но у меня контроль уровня воды в баке фиксируется, вода не должна вытекать или переливаться, а это пустая трата времени смотреть на насос.

У меня есть идеал для создания этого проекта автоматического контроллера водяного насоса.

Основные идеи

При полном баке воды. Эта схема управления перестала работать насосом. Затем используем воду. Насос снова начнет работать. Этот способ всегда автоматически

Примерное описание

IC1 № 555 работает в нестабильных мультивибраторах. Для генераторов сигналов для активации транзистора, который используется для управления реле, – выключение насоса.

Допустим уровень затопления в контрольной точке C. (Уилл все время затапливался.) Но уровень воды не достиг контрольной точки B. Эти детали IC1, Q1, Q2 (2SD882) и RY1 не подойдут. Таким образом, контакты RY1a и RY1b должны быть подключены к клемме NC, к насосу может быть подведено электричество 220 вольт переменного тока. Водяной насос начинает закачивать воду в бак.

Части схемы

Q1: BC547, 45V 100MA NPN Транзистор
Q2: 2SD882, 30V 3A NPN Transistor
D1: 1N4148,75V 150MA Diodes
D1-D5: 1N4007, DIODS
79777777777777777777777777777777777777777777777. 5% Резистор
R1, R5: 1K
R2: 56 Ом
R3: 10 Ом
R4: 100K

C1: 0,1UF 63V Polyester
C2: 0.01uf 63V
, C3: C3: C2: 0,01UF 63V
, C3: C2: 0,01UF 63V
, C3: C2: 0,01UF 63V
, C3: C2: 0,01UF 63V
. Электролитический

Пока уровень воды не поднимется до точки датчика А, В результате точка датчика А соединяется с контрольной точкой С. Работает IC1 и генератор импульсных сигналов.

Затем через диоды D1 и C4 подается постоянное напряжение на ток смещения Q1, после чего Q1 и Q2 (2SD882) проводят ток.

В результате через катушку RY1 протекает ток. Таким образом, два набора контактов (RY1) переместятся на полюса NO, насос перестанет работать.
