Схема усилителя для компьютерных колонок: как собрать мощный звуковой усилитель своими руками

Как собрать усилитель для компьютерных колонок. Какие компоненты нужны для самодельного усилителя звука. Какую схему выбрать для мощного усилителя низкой частоты. Как правильно собрать и настроить УНЧ своими руками.

Содержание

Особенности усилителя для компьютерных колонок

Усилитель для компьютерных колонок имеет ряд особенностей по сравнению с обычными аудиоусилителями:

Компактные размеры, чтобы разместиться на компьютерном столе
Питание от блока питания компьютера или отдельного маломощного источника
Наличие регуляторов громкости и тембра
Возможность подключения к звуковой карте компьютера
Относительно небольшая выходная мощность — обычно до 20-30 Вт на канал
Наличие защиты от перегрузки и короткого замыкания

При самостоятельной сборке усилителя важно учитывать эти особенности и подбирать соответствующие компоненты.

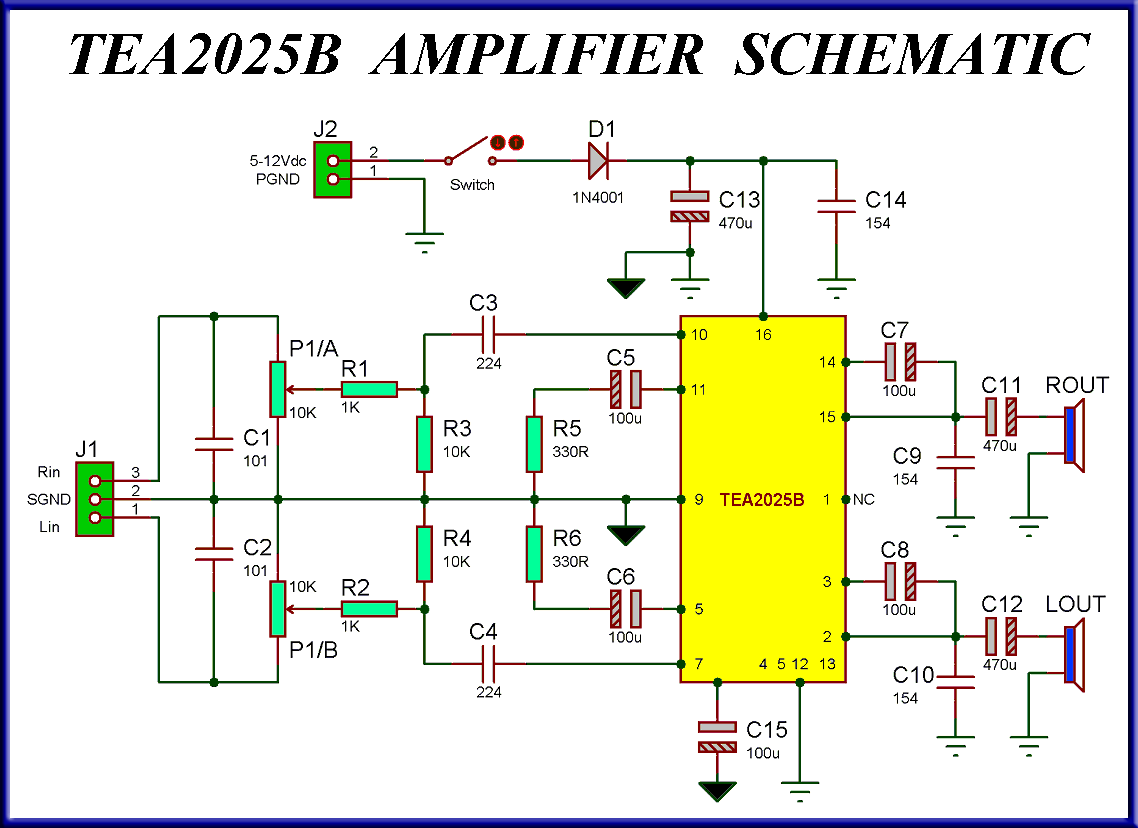

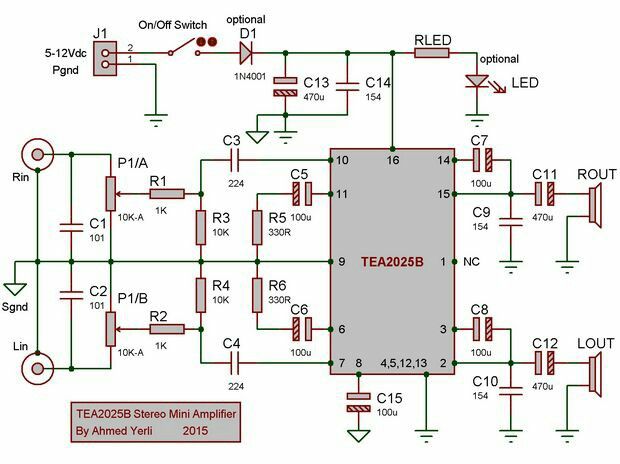

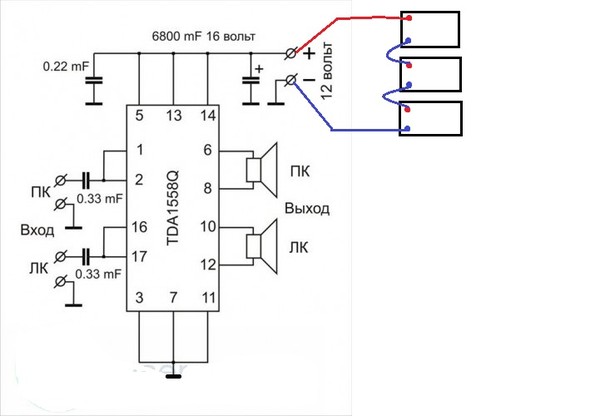

Выбор схемы усилителя для компьютерных колонок

Для компьютерных колонок оптимально подходят следующие схемы усилителей:

На микросхемах TDA2030, TDA2050 — простые и недорогие решения мощностью до 20-30 Вт
На микросхеме TDA7294 — более качественный вариант мощностью до 50-70 Вт
На транзисторах — позволяют получить лучшее качество звучания
На микросхемах класса D — энергоэффективные решения для портативных колонок

Для большинства применений оптимальным выбором будет схема на TDA2050, обеспечивающая хорошее соотношение цена/качество.

Необходимые компоненты для сборки усилителя

Для сборки усилителя для компьютерных колонок потребуются следующие основные компоненты:

Микросхема усилителя мощности (например, TDA2050)
Предварительный усилитель на операционном усилителе
Конденсаторы и резисторы согласно схеме
Потенциометры для регулировки громкости и тембра
Радиатор охлаждения для микросхемы усилителя
Печатная плата или макетная плата для монтажа

Корпус для размещения схемы
Разъемы для подключения источника сигнала и динамиков

Важно использовать качественные компоненты от проверенных производителей для обеспечения надежности и хорошего звучания усилителя.

Этапы сборки усилителя для компьютерных колонок

Процесс сборки усилителя для компьютерных колонок состоит из следующих основных этапов:

Изготовление или приобретение печатной платы согласно выбранной схеме
Монтаж компонентов на плату в соответствии со схемой
Подключение потенциометров, разъемов и других внешних элементов
Установка микросхемы усилителя на радиатор охлаждения
Размещение собранной схемы в подходящем корпусе
Подключение источника питания и проверка работоспособности
Настройка и регулировка усилителя

При сборке важно соблюдать меры предосторожности при работе с электричеством и тщательно проверять правильность всех соединений.

Настройка и тестирование готового усилителя

После сборки усилителя необходимо провести его настройку и тестирование:

Проверить отсутствие короткого замыкания между цепями питания
Измерить напряжения в контрольных точках схемы
Отрегулировать напряжение смещения выходного каскада
Проверить работу регуляторов громкости и тембра
Провести прослушивание на различных уровнях громкости
Измерить выходную мощность и коэффициент нелинейных искажений

При обнаружении неисправностей необходимо выявить их причину и устранить дефекты. Только после успешного тестирования усилитель можно использовать для работы с компьютерными колонками.

Советы по улучшению звучания компьютерного усилителя

Для получения лучшего качества звука компьютерного усилителя можно применить следующие методы:

Использовать качественные аудиофильские операционные усилители
Применить межкаскадную обратную связь для уменьшения искажений
Тщательно подобрать номиналы деталей в цепях коррекции
Использовать качественные пленочные конденсаторы в сигнальных цепях
Обеспечить хорошую фильтрацию питающих напряжений
Применить симметричную разводку печатной платы

Эти меры позволят заметно улучшить параметры усилителя и качество воспроизведения звука компьютерных колонок.

Распространенные ошибки при сборке усилителя для ПК

При самостоятельной сборке усилителя для компьютерных колонок новички часто допускают следующие ошибки:

Неправильная полярность подключения электролитических конденсаторов
Использование компонентов с неподходящими номиналами
Некачественная пайка, приводящая к плохим контактам
Отсутствие теплоотвода для микросхемы усилителя
Неправильное заземление и экранирование
Отсутствие предохранителей и защиты от перегрузки

Внимательное изучение схемы и аккуратность при монтаже помогут избежать этих распространенных ошибок и собрать работоспособный усилитель с первой попытки.

Усилители

RSSСхемы усилителей низкой частоты

Простые звуковые колонки для компьютера можно собрать на микросхеме TDA2822.

Схема таких колонок представлена на рисунке 1:

Усилители звуковых колонок выполнены по типовой для TDA2822 схеме. Дополнительно в схему добавлено сетевое питающее устройство, состоящее из трансформатора и выпрямителя. Первичная обмотка трансформатора включена через выключатель питания и предохранитель.

Вся основная схема смонтирована в одной из колонок, туда же установлены выключатель питания и сдвоенный регулятор громкости (R3,R4). Вторая колонка соединена с первой двухпроводным кабелем или шнуром. Провод, соединяющий вход колонок с выходом звуковой карты компьютера лучше применить экранированный, вилка стандартная стерео 3,5 мм.

Т.к. микросхема TDA2822 может обеспечить порядка 600 – 800 мВт на канал, то колонки не могут иметь большие габариты, и соответственно важно подобрать трансформатор небольшого размера, обеспечивающий напряжение после выпрямления (вывод 2 м/с DA1) порядка 7 — 9 вольт. При наличии подходящего по напряжению блока питания, его можно разместить вне корпуса колонки, а подключить его через разъём, или напрямую.

Динамики для колонок мощностью 1 – 3 Вт с сопротивлением 4 или 8 Ом. Сдвоенный регулятор громкости может быть применён с сопротивлением 10 – 22 кОм. Электролитические конденсаторы на напряжение не менее 16 вольт.

Сопротивления R1 и R2 подбираются следующим образом:

— подключают колонки к гнезду звуковой карты компьютера;

— включаем питание усилителя;

— запустить фонограмму на аудиоплеере компьютера;

— при максимальной громкости усиления (движок регулятора в верхнем по схеме положении) подбирают сопротивления по каждому каналу при максимально неискажённом сигнале, т.е. на пиках громкости не должно быть хрипов, а корпус микросхемы при длительном прослушивании не греется.

Более простые по схемотехнике звуковые колонки на микросхеме TDA2822, например для ноутбука, можно собрать по схеме на рисунке 2:

Питание звуковых колонок осуществляется от USB-порта компьютера (ноутбука). Из схемы исключён регулятор громкости и некоторые корректирующие цепи. Настройка производится аналогично, а усиление регулируется на панели регулятора громкости компьютера.

14 ноября 2013, 17:11 Схемы → УсилителиadminЧитать полностью

Регулятор громкости, баланса и тембра на специализированной микросхеме TDA1524A представлен на Рис.1.

Микросхема TDA1524A представляет собой двухканальный (стереофонический) регулятор громкости, баланса и тембра низких и высоких частот.

Темброблок, собранный по типовой схеме, имеет частотную компенсацию (loudnes), выравнивающий низкие частоты при малом уровне громкости звука. Включение частотной компенсации производится кнопкой S1. Чтобы постоянно использовать частотную компенсацию без возможности отключения, необходимо исключить из схемы элементы S1 и R11.

Технические параметры двухканальнного регулятора громкости, баланса и тембра на микросхеме TDA1524A представлены в таблице 1:

Рисунок печатной платы, размером 100х50 мм представлен на рисунке 2:

Расположение деталей регулятора громкости и тембра на монтажной плате изображено на рисунке 3:

Даташит микросхемы TDA1524A можно скачать здесь…

23 сентября 2013, 14:22 Схемы → Усилителиadmin1Читать полностью

Интегральная микросхема TDA2030 предназначена для использования в качестве высококачественного усилителя низкой частоты класса AB.

Она обеспечивает выходную мощность 10 – 12 Вт на нагрузке 4 Ома. Микросхема TDA2030 и её российский аналог К174УН19 имеет защиту от короткого замыкания нагрузки и от перегрева корпуса. Питание микросхемы TDA2030 допускается от однополярного источника, напряжением от 12 до 36 вольт, или двухполярного — от ±6 до ±18 вольт.

Типовая схема использования микросхемы TDA2030 (К174 УН19) в качестве УНЧ приведена на рисунке 1:

Коэффициент усиления УНЧ определяется соотношением R5/R6. Конденсаторы С2, С5, С6 определяют нижнюю границу усиливаемых частот, а цепочка R7С7 повышает стабильность работы УНЧ на высоких частотах.

Для увеличения выходной мощности усилителя НЧ на микросхеме TDA2030 схему необходимо добавить двухтактный каскад на транзисторах (см. Рис. 2).

Усилитель НЧ по приведённой схеме на рисунке 2 может обеспечить выходную мощность до 30 Вт в диапазоне частот 40 Гц – 15 кГц, при коэффициенте нелинейных искажений 0,5 %.

Вместо транзистора BD908 допустимо применить российский транзистор КТ818Г, а вместо BD907 – КТ819Г.

19 июня 2013, 16:12 Схемы → УсилителиadminЧитать полностью

Для увеличения чувствительности радиоприемных средств — радиоприемников, телевизоров используют различные усилители высоких частот (УВЧ). Включенные между приемной антенной и входом радио- или телеприемника, подобные схемы УВЧ увеличивают сигнал, поступающий от антенны (антенные усилители). Использование таких усилителей позволяет увеличить радиус уверенного радиоприема, в случае приемных устройств в составе приемопередатчиков (радиостанций), позволяет увеличить дальность работы, либо при сохранении той же дальности уменьшить мощность излучения радиопередатчика.

На рис. 1 приведена схема широкополосного УВЧ на одном транзисторе, включенном по схеме с общим эмиттером (ОЭ). В зависимости от используемого транзистора данная схема может успешно применяться до частот в сотни мегагерц. Значения используемых элементов зависят от частот (нижней и верхней) радиодиапазона.

Транзисторные каскады, включенные по схеме с общим эмиттером (ОЭ), обеспечивают сравнительно высокое усиление, но их частотные свойства относительно невысоки.

Транзисторные каскады с общей базой (ОБ), обладают меньшим усилением, чем транзисторные схемы с ОЭ, но их частотные свойства лучше. Это позволяет использовать те же транзисторы, что и в схемах с ОЭ, но на более высоких частотах.

2 ноября 2012, 09:36 Схемы → УсилителиadminЧитать полностью

Рассматриваемый усилитель мощности звуковой частоты предназначен для высококачественного музыкального стереокомплекса. Благодаря использованию интегральной микросхемы TDA7294 фирмы SGS — Thomson Microelectronics удалось получить простой и надежный мощный УМЗЧ с достойным звучанием.

Технические характеристики:

Принципиальная схема одного канала усилителя приведена на рис. 1. Использовано нестандартное включение микросхемы. На входе усилителя установлен ФНЧ (Rl, С2) для зашиты от помех; из цепей прохождения сигнала исключены оксидные конденсаторы, негативно влияющие на звучание усилителя. Для устойчивой работы на нагрузку с емкостной составляющей введена цепь L1, R13.

1 октября 2012, 11:28 Схемы → УсилителиadminЧитать полностью

комбо усилитель для проверки звуковых устройств

Активная колонка — комбо усилитель для проверки звуковых аудио схем и устройств

как сделать колонку своими руками, DIY колонка, самодельный комбик, активная колонка, компьютерная колонка, самодельный усилитель, предварительный усилитель, усилитель мощности, TDA2050

Однажды я подобрал на улице небольшую черную китайскую колонку от компьютерной аудио системы Defender. Кто-то выбросил эту колонку, как оказалось у нее сгорела «пищалка» — высокочастотный громкоговоритель. Однако низкочастотный динамик оказался в рабочем состоянии.

Колонка, которую я подобрал на помойке. НЧ динамик оказался в порядке, а ВЧ я поменял

Я решил забрать колонку, так как давно уже хотел собрать себе небольшой тестовый комбо — усилитель для проверки разных аудио устройств. В последствии я заменил сгоревший высокочастотный пьезокерамический динамик на «пищалку» 3ГДВ-1 советского производства выпуска 1991 горда. Несколько таких динамиков у меня хранились с 90-х годов.

Колонка сделана из МДФ толщиной 10мм и обтянута черным дерматином.

Что такое «проверочный комбик»?

Комбик или Комбо — усилитель это активная звуковая колонка. То есть колонка со встроенным усилителем. Обычно комбики применяются в музыкальной индустрии. Чаще всего в виде «комбиков» производят усилители для гитар. Бывают комбики для электрогитар, для акустических гитар (с пьезо датчиками), комбики для бас гитар, а также существуют комбо-колонки для клавишных инструментов. Все эти комбики имеют разную мощность, схемотехнику и частотные характеристики.

Мне нужна была небольшая тестовая активная монофоническая колонка для моей электронной лаборатории как тестовый агрегат, чтобы я мог быстро проверять работоспособность различных звуковых и музыкальных устройств. Например, мне часто приходится заниматься ремонтом гитарных педалей эффектов, предварительных усилителей и электрогитар. Также мне нравится проектировать и собирать самодельные звуковые схемы. Чтобы быстро проверить эти устройства на работоспособность нужен небольшой усилитель с колонкой, который бы всегда находился на моем рабочем столе и был постоянно готов к работе. Очевидно, что оптимальным вариантом был бы небольшой активный комбик со встроенным усилителем.

посмотреть видео об изготовлении этого комбика и его испытаниях

Требования к тестовой колонке

Требования к такому комбику были сформулированы в соответствии с его назначением.

Это должна быть именно монофоническая активная колонка, так как я не хочу держать на ограниченном пространстве рабочего стола две колонки с дополнительными проводами
Несмотря на «монофоничность» комбика, у него должна быть возможность подключения стереофонических источников звукового сигнала. Сигналы левого и правого канала должны смешиваться в предварительном усилителе комбика. Кроме того, должен быть переключатель выбора для прослушивания отдельно левого или правого стереоканала.
Усилитель должен нормально работать с источниками сигнала, у которых различные уровни выходного сигнала. Для этого, кроме регулятора громкости, обязательно должен быть регулятор чувствительности.
Наличие регулятора тембра по низким и высоким частотам.
Наличие различных типов входных разъемов. Как минимум двух типов. Обязательно должен быть установлен популярный сейчас разъем типа «мини-джек».
Наличие отдельного независимого входа с высоким входным сопротивлением (High-Z input).
Поскольку данный комбик не предназначен для окончательной «аудиофильской» оценки качества звучания проверяемой техники, то к его качеству звука не предъявляется особых требований. Комбик предназначен для оценки «работает-не работает», и должен показывать наличие явных искажений и неисправностей в проверяемом устройстве.
Комбик должен иметь обычный линейный источник питания. Популярные сейчас импульсные источники в любом случае являются источником высокочастотных помех по цепям общего провода. В данном случае это неприемлемо.
По тем же самым причинам оконечный усилитель НЕ должен быть усилителем класса D, то есть работающим по принципу высокочастотной ЩИМ. Это должен быть обычный линейный усилитель класса B или AB.
Усилитель комбика должен быть собран из самых распространенных и дешевых компонентов.

Принципиальная схема усилителя мощности комбика

Схему усилителя проверочного комбика можно условно разделить на три части:

Предварительный усилитель
Оконечный усилитель (усилитель мощности)
Блок питания.

В качестве оконечного усилителя я выбрал простой усилитель на очень распространенной и дешевой микросхеме TDA 2050. В данном усилителе микросхема работает с однополярным источником питания напряжением 30 вольт. использование однополярного питания несколько ухудшает параметры усилителя, но в данной конструкции это не имеет значения.

Принципиальная схема усилителя мощности тестового комбика

Схема оконечного усилителя взята из даташита на TDA2050 но с небольшими изменениями. Некоторые экземпляры неоригинальных 2050 имеют склонность к самовозбуждению на высоких частотах (до 1 МГц). Это проявляется как искажения звука, шипение и повышенное энергопотребление микросхемы. Для предотвращения такого явления служит дополнительный конденсатор C9 и резистор R7. Кроме того, уменьшено общее усиление схемы — резистор R4 использован с номиналом 2к вместо 680 Ом по даташиту. Если ваш усилитель все же склонен к самовозбуждению, можно попробовать включить на его выходе, последовательно с громкоговорителем и конденсатором C5 дополнительную катушку индуктивности (на схеме не показана). Ее можно намотать на постоянном резисторе мощностью 2 Вт и сопротивлением 10 — 50 Ом. Катушка должна содержать 20-30 витков провода толщиной 0. 5 — 0.8 мм. Концы катушки припаиваем к выводам резистора:

Номинальная выходная мощность усилителя в нашем комбике (при однополярном питании напряжением 30В) составляет примерно 20 Вт.

Нужно сказать, что микросхема 2050 обладает несколько суховатым звучанием, и мало подходит для применения в Hi-End технике. Но очень часто и с успехом используется в небольших промышленных комбо-усилителях мощностью до 50 Вт. По моему мнению для задач нашего комбика она является идеальным вариантом.

Принципиальная схема предварительного усилителя

Предварительный усилитель (преамп) необходим для того, чтобы наш комбик мог одинаково успешно работать с разными источниками звуковых сигналов. также в предварительном усилителе производится регулировка тембра и уровня громкости звука. Проще говоря, предварительный усилитель приводит уровень сигнала от разных источников к стандартному уровню, который необходим для успешной работы оконечного усилителя.

Преамп собран на микросхеме LM358 в SMD корпусе и трех транзисторах. За основу взят мой универсальный предварительный усилитель, который я описывал в предыдущей статье. Поэтому я не буду здесь подробно описывать работу этого усилителя, чтобы не повторяться. Вы можете прочитать про него, перейдя по ссылке. Здесь я более подробно остановлюсь на дополнениях и изменениях, которые я сделал для использования его в комбике.

Принципиальная схема предварительного усилителя тестового комбика

Заказать ОУ LM358 можно здесь…

В первую очередь, схема отличается наличием дополнительного каскада на полевом транзисторе Q1. Я использовал советский полевик КП303, так как он был у меня в наличии. Здесь можно использовать например транзистор BF245. Каскад представляет собой истоковый повторитель и обладает очень большим входным сопротивлением. Данный каскад как раз образует дополнительный «гитарный» вход, или вход High-Z.

Полевые транзисторы BF245 10 штук…

Такой вход еще называется «инструментальным». Он применяется для подключения к усилителю электрогитар с пассивными темброблоками. Дело в том, что электрогитара имеет довольно высокое выходное сопротивление. Поэтому электрогитару нельзя напрямую подключать к обычному входу усилителя (или микшерного пульта). Сравнительно низкое входное сопротивление такого входа будет шунтировать звукосниматели гитары и мы услышим очень некачественный звук. В таком звуке практически не будет высоких и низких частот.

Набор транзисторов 2N2222, 2N2907…

Для подключения гитары нужен специальный высокоомный вход, с входным импедансом не менее 470 кОм, а лучше в районе 1 МОм.
Кроме электрогитары такой вход можно использовать для прослушивания сигнала в разных точках разных звуковых схем. При этом, благодаря высокому сопротивлению, наш усилитель не будет оказывать заметного влияния на режимы работы каскадов проверяемого устройства.

Кроме того, на входе каскада на микросхеме U1.1 мы видим сумматор на резисторах R2, R3, R4. Он служит для микширования сигналов левого и правого стереоканалов (в случае стереофонического источника) и сигнала с выхода транзистора Q1. Также изменены сопротивления нескольких резисторов. В остальном схема совпадает с той, что описана в статье.

Принципиальная схема блока питания комбика

Комбик питается от простого нестабилизированного блока питания. БП содержит силовой трансформатор, диодный мостик и сглаживающий конденсатор.

Принципиальная схема блока питания комбика

В диодном мостике я использовал 4 кремниевых диода типа КД202, которые я нашел у себя в куче старого электронного хлама. Вместо отдельных диодов можно использовать любой современный диодный мостик, рассчитанный на ток не менее двух ампер. Сглаживающий электролитический конденсатор должен иметь емкость не менее 2200 мкФ (здесь чем больше, тем лучше) и рабочее напряжение не менее 50 В.

Диодные мостики на 3А…

Электролитические конденсаторы…

Силовой трансформатор — от блока питания старого советского 24-вольтового паяльника. Трансформатор идеально подошел по напряжению на вторичной обмотке и мощности.

Можно использовать любой подходящий силовой трансформатор мощностью 30 — 50 Вт c напряжением на вторичной обмотке около 24 вольт при токе не менее одного ампера.

Силовой трансформатор можно заказать здесь (на любое напряжение и мощность)…

Блок питания собран на текстолитовой пластине и закреплен внутри корпуса колонки на ее нижней стенке. Кстати, там же, рядом с блоком питания закреплен и оконечный усилитель.

Диодный мостик я собрал на отдельной небольшой гетинаксовой пластине и закрепил двумя винтами. Конденсатор закреплен капроновой стяжкой и дополнительно зафиксирован термоклеем.

Печатные платы

Предварительный усилитель и усилитель мощности собраны на печатных платах. Платы я развел в бесплатной версии программы DipTrace. Все платы односторонние, с перемычками в верхнем слое (на стороне деталей). Платы сделаны из одностороннего стеклотекстолита FR4. Проекты печатных плат вы можете скачать по ссылке в конце статьи.

Плата предварительного усилителя имеет размеры 76 X 44 мм.

SMD микросхема LM358 установлена со стороны печатных проводников платы.

Плата усилителя мощности имеет габариты 58 X 39 мм.

Конструкция комбика

Плата усилителя мощности закреплена на алюминиевом радиаторе охлаждения микросхемы винтом крепления самой микросхемы и парой дюралевых уголков. В свою очередь, алюминиевый радиатор закреплён на дне колонки двумя винтами M3.

Обе платы изготовлены на станке с ЧПУ CNC3018 методом механической гравировки.

Печатная плата предварительного усилителя закрепляется на панели управления, сделанной из листа дюралюминия толщиной 1.8 мм.

Плата закреплена на четырех стойках, напечатанных на 3D принтере из ABS пластика. Ручки потенциометров также напечатаны на 3D принтере.

Дюралевая панель управления. Надписи на панели выполнены на китайском станке с ЧПУ CNC3018 методом гравировки. использована такая же фреза-гравер, как для гравировки печатных плат. Глубина гравировки 0.2 мм, гравировка выполнена за 4 прохода с глубиной погружения 0.05 мм за один проход. После гравировки углубления были закрашены акриловой краской из баллончика. После высыхания краски панель была обработана наждачной бумагой. В итоге получились надписи как на фотографии.

В задней стенке колонки я вырезал электролобзиком прямоугольное отверстие для установки панели. размер отверстия 100 X 124мм

На панели управления также закреплены потенциометры регулировки чувствительности, громкости и тембра, входные гнезда, переключатель выбора стереоканалов и выключатель питания. Сетевой разъем взят от старого компьютерного блока питания. Он установлен на задней стенке корпуса колонки в нижней ее части. Под этот разъем вырезано дополнительное отверстие в задней стенке колонки.

Родная декоративная пластиковая накладка с надписью «DEFENDER» меня не устраивала. Я решил обтянуть ее черной радио-тканью. Кусок такой ткани остался у меня от каких-то старых японских бытовых колонок. Ткань я закрепил на внутренней поверхности пластиковой накладки с помощью китайского термо-клеевого пистолета.

Вот что получилось в итоге:

Схема соединений блоков комбика

После изготовления всех модулей комбика (блока питания, преампа, усилителя мощности и панели управления) необходимо произвести сборку устройства. Ниже приведена схема соединений между платами и блоками комбика.

Схема соединений между блоками комбика

Обратите внимание на часть схемы, относящейся к блоку панели управления. Там есть компоненты, которые отсутствуют на принципиальной схеме предварительного усилителя. Я добавил постоянный резистор Rdop сопротивлением 100 кОм параллельно потенциометру регулировки чувствительности. Это я сделал уже после сборки комбика, так как максимальная чувствительность оказалось чрезмерной, и я уменьшил ее ровно в 2 раза, добавив этот резистор. Он припаян непосредственно на выводы потенциометра. Это также позволило улучшить плавность регулировки чувствительности.

Также на схеме вы видите входные гнезда типа Jack и Mini Jack. Для инструментального входа High-Z используется монофоническое гнездо типа Jack 1/4 дюйма (6.35мм), называемый также TRS. Для стерео-входа применяется такое же гнездо, только в стерео варианте. Стерео-вход продублирован с помощью соответствующего гнезда типа стерео — Mini Jack (как на ноутбуках и мобильных телефонах, называемый также TRRS). Кроме того для удобства пользования добавлено еще монофоническое гнездо Mini Jack.

Переключатель на 3 положения используется для коммутации стереоканалов. Я использовал тумблер на 3 положения. В среднем положении центральный контакт в этом тумблере не подключается никуда. При включении в одно из крайних положений один из пары входных стерео каналов замыкается на землю и в суммарном сигнале остается только выбранный стереоканал. В принципе этот переключатель можно исключить из схемы, если вам не нужна такая функция.

Также на панели управления установлен выключатель сети. Он может быль любого подходящего типа. Будьте осторожны с контактами и проводами, на которых присутствует сетевое напряжение 230 вольт.

Головки громкоговорителей подключаются непосредственно к выходу усилителя мощности. Высокочастотный динамик подключен через простейший фильтр из двух электролитических конденсаторов по 10 мкФ. Эти два конденсатора включены встречно по полярности и в сумме представляют собой аналог неполярного конденсатора на 5 мкФ. Если у вас есть неполярный электролит на 4 — 5 мкФ можете использовать его. также можно использовать бумажные и пленочные конденсаторы, он они будут больших габаритов.

Здесь вы можете скачать архив с файлами проекта (печатные платы, схемы, 3D подели стоек и ручек и т.д.)

Yа YouTube канале MBS Electronics можно посмотреть видео об изготовлении этого комбика и его испытаниях.

Некоторые из компонентов усилителя можно заказать по ссылкам:

Стеклотекстолит FR4 односторонний
Резисторы постоянные любых номиналов
Подстроечные резисторы
Конденсаторы керамические
Конденсаторы электролитические
ОУ LM358 дешево
Стабилизаторы на 15 В
Набор самых популярных транзисторов
Полевые транзисторы BF245
Трансформатор для блока питания
Широкополосной динамик 100 W (не нужна пищалка
Микросхемы TDA2050
Электролиты большой емкости для БП
Диодные мостики для БП
Готовый усилитель на TDA2050

Схема компьютерного аудиоусилителя с предусилителем

3 месяца назад 6 августа 2020 г. 10 004 просмотра

Компьютерный аудиоусилитель, как следует из названия, представляет собой схему, которая помогает усилить звуковую систему компьютера. В большинстве случаев звук компьютера или ноутбука недостаточно громкий или чистый, чтобы наслаждаться воспроизведением видео/аудио. Следовательно, здесь пригодится небольшая схема компьютерного усилителя. Таким образом, аудиоусилитель ПК преобразует слабый аудиосигнал в громкий звук.

Hardware Components

The following components are required to make Audio Amplifier Circuit

S.no	Component	Value	Qty
1.	IC	TDA7056	1
2.	Transistor	2N4401	1
3.	Стерео.4.	Speaker	8Ω-16Ω	1
5.	Resistor	3KΩ, 10KΩ, 47KΩ, 100KΩ	1,1,2,1
6.	Capacitor	100nF	1
7.	Electrolytic capacitor	10µF (x2), 220µF	2,1
8.	Breadboard		1
9.	Battery	3В-18В	1

[inaritcle_1]

TDA7056 Распиновка

Для подробного описания цоколевки, размеров и технических характеристик загрузите техническое описание TDA7056

Схема аудиоусилителя

Описание работы

ИС TDA7056 представляет собой 3-ваттную микросхему аудиоусилителя. Кроме того, общий ток покоя микросхемы составляет от 5 мА до 7 мА. Но здесь аудиоусилитель имеет предварительный усилитель. Предварительное усиление осуществляется транзистором 2N4401. Слабый звуковой сигнал от компьютера идет со стереоштекера в схему усилителя. Этот сигнал сначала проходит через транзистор 2N4401, где усиливается слабый сигнал. Таким образом, на вход микросхемы TDA7056 поступает уже усиленный сигнал, который дополнительно улучшается и, таким образом, выдает более громкий и четкий звуковой сигнал.

Он не ограничивается только компьютером или ноутбуком, но также совместим с любым устройством, таким как мобильные телефоны, mp4-плееры и планшеты.

Приложения

Используется для усиления звука в видеоконференциях.
Используется для небольших приложений, таких как сотовые телефоны и планшеты.
В производстве живой музыки

Что такое усилитель для ПК? (с изображением)

Технология

Факт проверен

Г.

Визен

Дата последнего изменения: 31 января 2023 г.

Персональный компьютер или усилитель ПК позволяет компьютеру воспроизводить звук через большие наборы динамиков и улучшать качество звука при таком воспроизведении. Хотя большинство компьютерных динамиков включают в себя усилитель или усилитель, качество этого обычно довольно низкое и потенциально снижает производительность динамиков. Использование компьютерного усилителя позволяет повысить качество звукового сигнала, посылаемого компьютером. Благодаря использованию внутреннего усилителя с таким компьютером также можно использовать другие наборы динамиков, в том числе полочные и напольные динамики, часто используемые в домашнем кинотеатре или музыкальной комнате.

Усилители — это устройства, которые усиливают аудиосигнал, посылаемый другим устройством, чтобы сделать его слышимым и позволить динамикам эффективно воспроизводить сигнал. Большинство компьютеров, в которых используются небольшие настольные динамики, не имеют усилителя, а вместо этого используют небольшие усилители внутри динамиков. Усилитель для ПК — это устройство, которое можно установить в компьютер, как и другие внутренние компоненты, и которое обеспечивает большее усиление звука для воспроизведения звука. Эти устройства включают разъемы для динамиков, отличные от тех, которые обычно используются в настольных компьютерах.

Это важно для всех, кто хочет воспроизводить музыку или звук с компьютера через динамики, которые не имеют стандартных разъемов, используемых на настольных динамиках. Большие динамики, такие как те, что используются в домашних кинотеатрах, обычно подключаются к усилителю, в том числе усилителю для ПК, либо через открытые провода, либо через специальные разъемы. Их можно подключить к усилителю ПК через штифты, которые часто располагаются на задней панели усилителя. Затем кто-то может использовать компьютер с соответствующим усилителем и динамиками для воспроизведения музыки или других форм звука с гораздо большей громкостью и четкостью, чем могут обеспечить настольные динамики.

Одним из самых простых типов усилителей для ПК является карта, которая может вставляться в слот на задней панели корпуса компьютера, как видео- или аудиокарта.
