RDC2-0053 TDA7294, Усилитель низкой частоты, Old school, 110Вт mono, с универсальным входом. Mute/Stb., ChipDipDac
* Изображения служат только для ознакомления,
см. техническую документацию
34 BYN
от 4 шт. — 33.60 BYN
Добавить в корзину 1 шт. на сумму 34 BYN
Номенклатурный номер: 9000608559
Артикул: RDC2-0053 TDA7294
PartNumber: MDL-RDC2-0053-TDA7294
Страна происхождения: РОССИЯ
Бренд / Производитель: ChipDipDac
Описание
Этот усилитель построен на TDA7294. Почти двадцать лет назад появилась эта микросхема и сразу завоевала популярность среди производителей бытовой аудио техники. Почти одновременно были разработаны и выпущены ещё две микросхемы усилителя низкой частоты – TDA7293 и LM3886. Троица очень схожа по параметрам и цене. И тут же возникли не прекращающиеся до сих пор споры о качестве воспроизведения звука усилителей собранных на этих микросхемах.
Мы также решили произвести усилители на этих микросхемах. Серия была названа – OLD SCHOOL.
Этот второй из трёх – RDC2-0053.
Технические характеристики
| Напряжение питания | ±10…±40 В |
| Макс. выходная мощность на нагрузку 4 Ома при THD 0,5% | 70 Вт (±27В) |
| Макс. выходная мощность на нагрузку 4 Ома при THD 10% | 100 Вт (±29В) |
| Макс. выходная мощность на нагрузку 8 Ома при THD 0,5% | 70 Вт (±35В) |
| Макс. выходная мощность на нагрузку 8 Ома при THD 10% | 100 Вт (±38В) |
THD при Pвых от 0,1 до 50 Вт в диапазоне 20. ..15000Гц |
<0,1% |
| Сопротивление входа | 100 кОм |
| Размеры печатной платы | 75 х 45 мм |
| Расстояние между крепёжными отверстиями | 67 х 37 мм |
Схема
Назначение разъемов
Комплектация
29 точек пайки выводных компонентов. 145 секунд на сборку!
В качестве предварительных усилителей рекомендуем (приобретаются отдельно):
— RDC1-0034a, дифференциальный, высокопроизводительный предварительный усилитель на OPA1632
— RDC1-0048, усилитель с низким уровнем шума на NE5532
— RDC2-0058, предварительный усилитель — темброблок на ADAU1761
Технические параметры
| Вес, г | 29 |
Гарантийный срок
6 месяцев
Техническая документация
RDC2-0053_BOM
pdf, 43 КБ
Схема
pdf, 28 КБ
KiCad проект RDC2-0053
zip, 436 КБ
Видео
14:19
Old school
Сроки доставки
Цена и наличие в магазинах
— Выберите город —МинскГомель
ул. Димитрова, 5 |
4 шт. |
Розничная цена: 34 BYN
RDC1-0034a, Дифференциальный, высокопроизводительный …
23.50 BYN
TM10PA, Светодиодный 5-ти полосный анализатор спектра.
23 BYN
RDC2-0052 TDA7293, Усилитель низкой частоты, Old school …
36 BYN
RDC2-0054 LM3886, Усилитель НЧ, Old school, 68 Вт mono …
36 BYN
описание, datasheet и примеры использования. Усилитель для сабвуфера на TDA7294 (мостовая схема) Самодельный усилитель на tda7294
Разновидностей бюджетных усилителей довольно много и это один из них. Схема очень проста и содержит в своем составе всего одну микросхему, несколько резисторов и конденсаторов. Характеристики усилителя довольно серьезные, при столь незначительных затратах. Выходная мощность достигает 100 Вт в максимальной мощности. Абсолютно чистый выход равен 70 Вт.
Характеристики усилителя
Более подробные характеристики усилителя на TDA7294:- Питание двухполярное со средней точкой от 12 до 40 В.
- F вых. — 20-20000 Гц
- Р вых. макс. (пит.+-40V, Rн=8 Ом) — 100 Вт.
- Р вых. макс. (пит.+-35V, Rн=4 Ом) — 100 Вт.
- К гарм. (Рвых.=0.7 Р макс.) — 0.1%.
- Uвх — 700 мВ.
Такие усилители отлично работают в паре, поэтому делайте таких таких два и у вас получится простой стерео усилитель. Более подробные характеристики усилителя и схем включения можно посмотреть в .
Блок питания для усилителя желательно выбирать в полтора раза мощнее, так что учтите.
Печатная плата усилителя
Рисунок расположения элементов:Скачать в плату в формате lay:
(cкачиваний: 1382)
При печати выставить масштаб 70%.
Готовый усилитель
Микросхему необходимо устанавливать на радиатор, лучше с вентилятором, так как он будет меньше в размерах. Делать печатную плату совсем не обязательно. Можно взять макетную с большим количеством отверстий и собрать усилитель минут за 30.
Я советую вам собрать столь простой усилитель, который себя отлично зарекомендовал.
Блок питания
Блок питания полнен по классической схеме с трансформатором 150 Вт. Рекомендую брать трансформатор с кольцевым сердечником, так как он мощнее, меньше и излучает минимум сетевых помех и электромагнитного фона переменного напряжения. Фильтрующие конденсаторы каждого плеча 10000 мкФ.Собирайте свой усилитель и до новых встреч!
В данной статье речь пойдет о довольно распространенной и популярной микросхеме-усилителе TDA7294 . Рассмотрим ее краткое описание, технические характеристики, типовые схемы подключения и приведем схему усилителя с печатной платой.
Описание микросхемы TDA7294
Микросхема TDA7294 представляет собой монолитную интегральную схему в корпусе MULTIWATT15. Она предназначена для использования в качестве AB усилителя звука класса Hi-Fi. Благодаря широкому диапазону питающего напряжения и высокому выходному току, TDA7294 способна обеспечивать высокую выходную мощность при сопротивлении динамиков 4 Ом и 8 Ом.
TDA7294 имеет низкий уровень шума, низкий уровень искажений, хорошее подавление пульсаций и может работать от широкого диапазона питающего напряжения. Микросхема имеет встроенную защиту от короткого замыкания и схему отключения при перегреве. Встроенная функция подавления (Mute) упрощает дистанционное управление усилителем, предотвращая появления шумов.
Этот интегральный усилитель прост в использовании и для его полноценной работы требуется не так много внешних компонентов.
Технические характеристики TDA7294
Размеры микросхемы:
Как было сказано выше, микросхема TDA7294 выпускается в корпусе MULTIWATT15 и имеет следующее расположение выводов (распиновка):
- GND (общий провод)
- Inverting Input (инверсный вход)
- Non Inverting Input (прямой вход)
- In+Mute
- N.C. (не используется)
- Bootstrap
- Stand-By
- N.C. (не используется)
- N.C. (не используется)
- +Vs (плюс питание)
- Out (выход)
- -Vs (минус питание)
Следует обратить внимание на тот факт, что корпус микросхемы соединен не с общей линией питания, а с минусом питания (вывод 15)

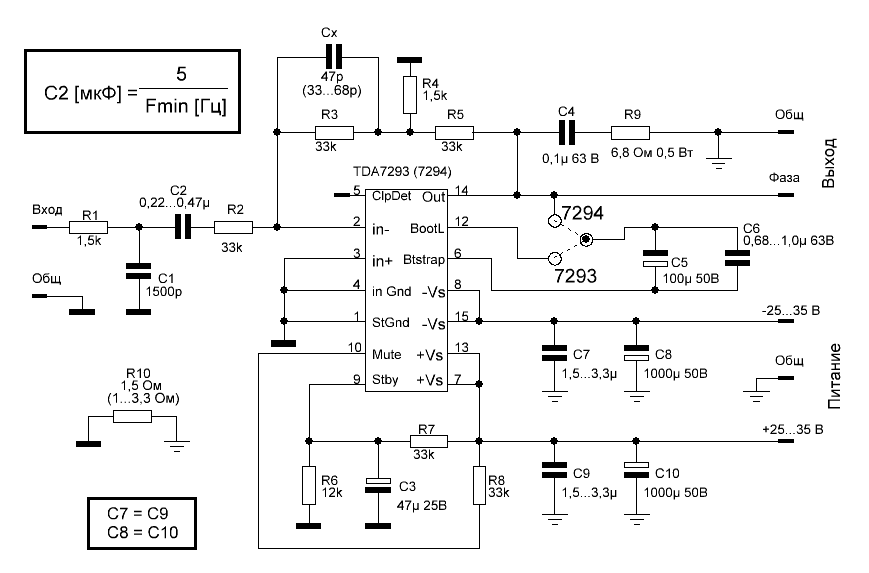

Типовая схема включения TDA7294 из datasheet
Мостовая схема подключения
Мостовое включение — это включение усилителя к динамикам, при котором каналы стереофонического усилителя функционируют в режиме моноблочных усилителей мощности.
Они усиливают один и тот же сигнал, но в противофазе. При этом динамик подключается между двумя выходами каналов усиления. Мостовое включение позволяет значительно увеличить мощность усилителя
По сути, данная мостовая схема из datasheet не что иное как два простых усилителя к выходам, которых подключен звуковой динамик. Данная схема включения может применяться только при сопротивлении динамиков 8 Ом или 16 Ом. С динамиком 4 Ом возникает большая вероятность выхода микросхемы из строя.
Среди интегрированных усилителей мощности, микросхема TDA7294 является прямым конкурентом LM3886.
Пример использования TDA7294
Это простая схема усилителя на 70 ватт. Конденсаторы должны быть рассчитаны на напряжение не менее 50 вольт. Для нормальной работы схемы микросхему TDA7294 необходимо установить на радиатор площадью около 500 см. кв. Монтаж выполнен на односторонней плате выполненный по .
Печатная плата и расположение элементов на ней:
Блок питания усилителя TDA7294
Для питания усилитель с нагрузкой 4 Ома питание должно составлять 27 вольт, при сопротивлении динамиков 8 Ом напряжение должно быть уже 35 вольт.
Блок питания для усилителя TDA7294 состоит из понижающего трансформатора Тр1 имеющего вторичную обмотку на 40 вольт (50 вольт при нагрузке 8 Ом) с отводом посередине либо две обмотки по 20 вольт (25 вольт при нагрузке 8 Ом) с током нагрузки до 4 ампер. Диодный мост должен отвечать следующим требованиям: прямой ток не менее 20 ампер и обратное напряжение не менее 100 вольт. С успехом диодный мост можно заменить четырьмя выпрямительными диодами с соответствующими показателями.
Электролитические конденсаторы фильтра C3 и C4 предназначены в основном для снятия пиковой нагрузки усилителя и устранению пульсации напряжения идущего с выпрямительного моста. Данные конденсаторы обладают ёмкостью 10000 мкф с рабочим напряжением не менее 50 вольт. Неполярные конденсаторы (пленочные) C1 и C2 могут быть емкостью от 0,5 до 4 мкф с напряжением питания не менее 50 вольт.
Нельзя допускать перекосов напряжения, напряжение в обоих плечах выпрямителя обязательно должно быть равным.
Наверное, любой радиолюбитель знаком с микросхемой : простая схема, хорошее качество звука, невысокая цена. Недавно я решил взглянуть на с другой стороны, вновь наткнувшись на статью об усилителе «MF-1» от Lincor.
Это моя первая статья, она предназначена начинающим любителям хорошего звука. Также представлен чертёж ПП и вариант изготовления корпуса усилителя.
Знакомство с у меня прошло не очень гладко. В то время попадалось очень много подделок. Горели они иногда сразу при первой подаче питания, а если и запускались, выдавали не звук, а что-то отдаленно его напоминающее, из за чего хотелось облить плату бензином и поджечь избавиться от этого УНЧ и никогда о нём не вспоминать. Может виной тому послужила ещё и моя неопытность, а может топология платы собственного изготовления размером 35×45 мм (при воспоминании о той плате у автора пробегают по телу крупнопупырчатые мурашки).
После прочтения было принято решение о сборке по следующим критериям:
1) чистый оконечник без регулятора громкости (усилитель работает в связке с ПК, с него же и регулируется звук),
2) 2 канала усиления по схеме двойное моно (были 2 трансформатора от УМ Вега,
3) более низкий коэфф.
взаимного проникновения каналов и красивое стерео),
4) принудительное охлаждение с помощью 2х компьютерных кулеров и вентиляторов на малых оборотах,
5) и всё это обязательно в корпусе в виде законченной конструкции, которую не стыдно выложить на Датагор.
Мой вариант ПП
Корпусом послужил, как это ни странно, самодельный усилитель моего соседа, бывшего радиолюбителя, собраный в корпусе неизвестного лабораторного прибора. Усилок был выставлен на лестничную площадку, т.к. был ему уже без надобности, а в мусор выбрасывать жаль. Об этом корпусе я и вспомнил, когда решил собрать «MF-1».
В процессе доработки корпуса использовались простые и недорогие детали:
Уголок алюминиевый 15×15 х 1 мм, купил в «ХоумЦентре».
Болты М3 с потайной шляпкой, гайки.
Металлические проставки с резьбой М3.
И вот что у нас получилось:
Трансформаторы и фильтр
Выпрямители
Оконечники с кулерами
Настал черед панелей.
Т.к. охлаждение у нас вентилятором, воздух должен куда-то выходить и откуда-то заходить. Первым делом начал пилить заднюю панель с отверстием для выхода воздуха:
Все делалось с помощью дрели, электролобзика, гравера и надфилей. Теперь вырезаем решетку из корпуса компьютерного БП, зачищаем края отверстия:
Теперь берем паяльную кислоту, паяльник мощностью не менее 100 Вт и припаиваем решетку к панели в нескольких местах:
Размещаем на панели входные и выходные разъемы, ОБЯЗАТЕЛЬНО ИЗОЛИРУЯ ИХ от корпуса :
Припаиваем вывод экранировки корпуса к панели. Это будет ЕДИНСТВЕННОЕ место соединения корпуса с общим проводом питания. Соединяем корпус с земляными контактами входных разъемов через резисторы 1-2 Вт номиналом 1,5-2 Ом. Эти меры нужны для того, чтобы не схватить «земляную петлю», которая будет гадить нам в виде фона 50 Гц.
Задняя панель на месте:
Теперь переносим цепь Цобеля с платы на выходные разъемы УМ.
На плате ей не совсем место, т.к. она (цепь) является резонансной системой:
Теперь дело за передней панелью. На ней расположен только тумблер питания. Сама панель из алюминия, за ней вплотную расположена фальшпанель из в меру мягкого пластика, на котором можно закрепить что угодно винтами М3 с потайными головками. Кнопку использовал от старой мертвой кассетной деки Wilma-104-Stereo:
Панель крепится на жестяных уголках с помощью болтов под шестигранник. Вот и все, усилитель готов!
Итоги
Про звук я написал комментарий еще в теме про :Ребята, я НЕ узнал ! Не думал что когда-нибудь скажу такое, но это так! Приятный мягкий бас, отчетливые высокие (теперь я различаю перкуссию и хлопки в ладоши на треках, которые наизусть знаю), и все это удовольствие на самодельных трехполосных ЗЯ с басовиками на 8″.
Всех, кого отталкивает повышенный уровень ВЧ, хочу успокоить: на слух это ощущается не как подъем высоких, а как повышение качества источника, увеличение «прозрачности».
И я до сих пор не отказываюсь от своих слов. За несколько месяцев усилитель мне нисколько не надоел, как у меня часто бывает. Звук не раздражает, хочется слушать всё и помногу, не важно, на малой или высокой громкости.
Кстати, про малую громкость. Есть у этого УНЧ приятная особенность: на любом уровне громкости слушатель не испытывает недостатка НЧ, что можно сравнить с использованием ТКРГ, только с плавной (правильной) регулировкой и без завала СЧ.
В моём варианте плата немного переделана. Выбор режимов «mute» и «standby» выкинут за ненадобностью, основной банк ёмкости конденсаторов перенесен ближе к МС.
Питание 2×23 В. В выпрямителе используются диоды КД213Б. Электролиты зашунтированы емкостью 100 нФ, вторички трансформатора — 47 нФ.
Каждая МС изолирована от радиаторов слюдяной пластиной, радиаторы же в свою очередь заземлены на корпус.
Все провода скручены между собой с целью уменьшения помех.
Фона не слышно даже с открытым входом даже вплотную у динамика.
Цель, так сказать, достигнута!
Далее в планах просверлить отверстия для забора воздуха в правой части нижней крышки корпуса, изготовить устройство регулировки оборотов вентилятора с контролем температуры радиаторов, возможно встроить предусилитель с регулятором тембров, ну и покрасить корпус.
Одним из первых мною был собран усилитель на TDA7294 по схеме предложенной производителем.
Вместе с тем, качество воспроизведения звука особенно в области высоких частот меня не очень устраивало. В сети интернет мое внимание привлекла статья LINCOR, размещенная на сайте datagor.ru. Восторженные отзывы автора о звучании УМЗЧ на TDA7294, собранного по схеме источника тока, управляемого напряжением (ИТУН), меня заинтриговали. В результате мной был собран УМЗЧ по следующей схеме.
Схема работает следующим образом. Сигнал со входа IN поступает через проходной конденсатор C1 на низкоомное плечо обратной связи R1 R3, которое вместе с конденсатором C2 образует ФНЧ, препятствующий проникновению наводок и ВЧ шумов в звуковой тракт.
Вместе с резистором R4, входная цепь создает первый сегмент ООС, Ку которого равен 2.34. Далее, если бы не токовый датчик R7, коэффициент усиления второй цепи задавался бы отношением R5/R6 и равнялся бы 45.5. Итоговый Ку был бы около 100. Однако, токовый датчик в схеме все-таки есть, и его сигнал суммируясь с падением напряжения на R6, создает частичную ООС по току. При наших номиналах схемы Ку =15.5.
Характеристики усилителя при работе на нагрузку 4 Ома:
– Рабочий диапазон частот (Гц) – 20-20000;
– Напряжение питания (В) – ±30;
– Номинальное входное напряжение (В) – 0.6;
– Номинальная выходная мощность (Вт) – 73;
– Входное сопротивление (кОм) – 9.4;
– THD при 60Вт, не более (%) – 0.01.
На печатной плате разведен параметрический стабилизатор на 12В, для питания сервисных цепей 9 и 10 TDA7294, представлен на рисунке.
В положении «Play!», усилитель находится в разблокированном состоянии и готов к работе ежесекундно.
В положении «Mute» блокируются входные и выходные каскады микросхемы, а ее потребление снижается до минимальных дежурных токов. Емкости C11 C12 увеличены вдвое по сравнению со штатными для обеспечения большей задержки при включении и предотвращении щелчка в АС даже при длительном заряде конденсаторов блока питания.
Детали усилителя
Все резисторы, кроме R7 и R8, угольные или металлопленочные на 0.125–0.25Вт, типа С1-4, С2-23 или МЛТ–0.25. Резистор R7 – проволочный резистор на 5Вт. Рекомендуются белые SQP–резисторы в керамическом корпусе. R8 – резистор цепи Цобеля, угольный, проволочный или металлопленочный на 2Вт.
C1 – пленочный, максимально доступного качества, лавсановый или полипропиленовый. Удовлетворительный результат даст и К73–17 на 63В. C2 – керамический дисковый или любого другого типа, например К10–17Б. С3 – электролит максимально доступного качества на напряжение не менее 35 В, C4 C7, C8, C9 — пленочные типа К73–17 на 63 В. C5 C6 – электролитические на напряжение не менее 50 В.
C11 C12 – любые электролитические на напряжение не менее 25 В. D1 – любой стабилитрон на 12…15 В мощностью не менее 0.5 Вт. Вместо микросхемы TDA7294 можно использовать TDA7296…7293. В случае использования TDA7296, TDA7295, TDA7293, необходимо откусить или отогнуть и не впаивать 5 ножку микросхемы.
Обе выходные клеммы усилителя «горячие», ни одна из них не заземлена, т.к. акустическая система также является звеном обратной связи. АС включается между и .
Ниже представлена компоновка платы с видами со стороны элементов и проводников, созданная с помощью программы Sprint-Layout_6.0.
Довольно простая, Повторить ее сможет даже человек, не очень сильный в электротехнике. УНЧ на этой микросхеме будет идеальным для использования в составе акустической системы для домашнего компьютера, телевизора, кинотеатра. Преимущество его в том, что не требуется тонкая наладка и настройка, как в случае с транзисторными усилителями. А уж что говорить про отличие от ламповых конструкций — габариты намного меньше.
Не требуется высокого напряжения для питания анодных цепей. Конечно, присутствует нагрев, как и в ламповых конструкциях. Поэтому в том случае, если планируется использование усилителя на протяжении долгого времени, лучше всего установить кроме алюминиевого радиатора еще и хотя бы небольшой вентилятор для осуществления принудительного обдува. Без него на микросборке TDA7294 схема усилителя будет работать, но велика вероятность перехода в защиту по температуре.
Почему TDA7294?
Эта микросхема пользуется большой популярностью уже более 20 лет. Она завоевала доверие у радиолюбителей, так как у нее очень высокие характеристики, усилители на ее основе простые, повторить конструкцию сможет любой, даже начинающий радиолюбитель. Усилитель на микросхеме TDA7294 (схема приведена в статье) может быть как монофоническим, так и стереофоническим. Внутреннее устройство микросхемы состоит из Усилитель звуковой частоты, построенный на этой микросхеме, относится к классу АВ.
Достоинства микросхемы
Преимущества использования микросхемы для :
1.
Очень большая мощность на выходе. Порядка 70 Вт, если нагрузка имеет сопротивление 4 Ом. В данном случае применяется обычная схема включения микросхемы.
2. Около 120 Вт при нагрузке 8 Ом (в мостовой схеме).
3. Очень низкий уровень посторонних шумов, искажения несущественные, воспроизводимые частоты лежат в диапазоне, полностью воспринимаемом человеческим ухом — от 20 Гц до 20 кГц.
4. Питание микросхемы может производиться от источника постоянного напряжения 10-40 В. Но есть небольшой недостаток — необходимо использовать двухполярный источник питания.
Стоит обратить внимание на одну особенность — коэффициент искажений при этом не превышает 1 %. На микросборке TDA7294 схема усилителя мощности настолько простая, что даже удивительно, как она позволяет получить такое качественное звучание.
Назначение выводов микросхемы
А теперь более подробно о том, какие выводы имеются у TDA7294. Первая ножка — это «сигнальная земля», соединяется с общим проводом всей конструкции.
Выводы «2» и «3» — инвертирующий и неинвертирующий входы соответственно. «4» вывод также является «сигнальной землей», соединенной с общим проводом. Пятая ножка в усилителях звуковой частоты не используется. «6» ножка — это вольт-добавка, к ней подключается электролитический конденсатор. «7» и «8» выводы — плюс и минус питания входных каскадов соответственно. Ножка «9» — режим ожидания, используется в блоке управления.
Аналогично: «10» ножка — режим приглушения, также применяется при конструировании усилителя. «11» и «12» выводы не используются в конструкции усилителей звуковой частоты. С «14» вывода снимается выходной сигнал и подается на акустическую систему. «13» и «15» выводы микросхемы — это «+» и «-» для подключения питания выходного каскада. На микросхеме TDA7294 схема ничем не отличается от предложенных в статье, дополняется она только который соединяется со входом.
Особенности микросборки
При конструировании усилителя звуковой частоты нужно обращать внимание на одну особенность — минус питания, а это ножки «15» и «8», электрически связаны с корпусом микросхемы.
Поэтому необходимо изолировать его от радиатора, который в любом случае будет использоваться в усилителе. Для этой цели необходимо использовать специальную термопрокладку. Если используется мостовая схема усилителя на TDA7294, обращайте внимание на вариант исполнения корпуса. Он может быть вертикального или горизонтального типа. Наиболее распространенным является вариант исполнения, обозначаемый как TDA7294V.
Защитные функции микросхемы TDA7294
В микросхеме предусмотрено несколько видов защиты, в частности, от перепада питающего напряжения. Если вдруг изменится напряжение питания, то микросхема уйдет в режим защиты, следовательно, не будет электрического повреждения. Выходной каскад также имеет защиту от перегрузок и короткого замыкания. Если корпус прибора нагревается до температуры 145 градусов, отключается звук. При достижении 150 градусов происходит переход в режим ожидания. Все выводы микросхемы TDA7294 защищены от электростатики.
Усилитель мощности
Просто, доступно каждому, а самое главное — дешево.
Буквально за несколько часов вы можете собрать очень хороший усилитель звуковой частоты. Причем большую часть времени вы потратите на то, чтобы осуществить травление платы. Структура всего усилителя состоит из блоков питания и управления, а также 2-х каналов УНЧ. Старайтесь как можно меньше проводов использовать в конструкции усилителя. Придерживайтесь простых рекомендаций:
1. Обязательное условие — это подключение источника питания проводами к каждой плате УЗЧ.
2. Свяжите питающие провода в жгут. С помощью этого получится немного компенсировать магнитное поле, которое создается электрическим током. Для этого необходимо взять все три питающих провода — «общий», «минус» и «плюс», с небольшим натяжением сплести их в одну косичку.
3. Ни в коем случае не используйте в конструкции так называемые «земляные петли». Это случай, когда общий провод, соединяющий все блоки конструкции, замыкается в петлю. Провод массы необходимо подводить последовательно, начиная от входных далее к плате УЗЧ, и заканчиваться должен на выходных разъемах.
Крайне важно входные цепи подключать при помощи экранированных проводов в изоляции.
Блок управления режимами ожидания и приглушения
В этой микросхеме имеется и приглушения. Осуществлять управление функциями нужно при помощи выводов «9» и «10». Включение режима происходит в том случае, если на этих ножках микросхемы нет напряжения, либо оно менее полутора вольт. Чтобы включить режим, необходимо подать на ножки микросхемы напряжение, значение которого превосходит 3,5 В. Чтобы управление платами усилителя происходило одновременно, что актуально для схем, построенных по типу моста, собирается один блок управления для всех каскадов.
Когда усилитель включается, в блоке питания заряжаются все конденсаторы. В блоке управления также один конденсатор накапливает заряд. При накапливании максимально возможного заряда происходит отключение режима ожидания. Второй конденсатор, применяемый в блоке управления, отвечает за функционирование режима приглушения. Он заряжается немного позже, поэтому режим приглушения отключается вторым.
170W AB Class Bridge Mode Amplifier using TDA7294 IC + PCB
| Fig. 1 — 170W AB Class Bridge Mode Amplifier using TDA7294 IC + PCB |
Para Versão em Português, Клика Акви!
Это усилитель мощности звука класса AB , он использует две интегральные схемы TDA7294 в режиме моста для управления одним или несколькими мощными динамиками.
Схема обеспечивает общую выходную мощность 170Вт , и это при хорошем качестве звука , питается от симметричного блока питания.
Усилитель очень хорошо реагирует на все слышимые диапазоны частот и имеет минималистичный компактный дизайн, что делает этот усилитель хорошим выбором для беспрецедентного диапазона приложений.
Описание микросхемы
TDA7294 представляет собой монолитную интегральную схему в корпусе Multiwatt15 , предназначенный для использования в качестве аудиоустройства класса AB усилителя в Hi-Fi полевых приложениях (домашняя стереосистема, громкоговорители с автономным питанием, гитарный усилитель, телевизор высшего класса).
Благодаря широкому диапазону напряжения и высокому выходному току он может подавать максимальную мощность как на нагрузки 4 Ом , так и на нагрузки 8 Ом даже при наличии плохой стабилизации питания с высоким подавлением напряжения питания.
Встроенная функция отключения звука с задержкой включения упрощает дистанционное управление, позволяя избежать шумов при включении и выключении.
Вас также могут заинтересовать:
- Стереоусилитель Hi-Fi аудио 24 Вт на TDA2616 + PCB
- Усилитель мощности Hi-Fi 68 Вт на микросхеме LM3886T IC + PCB
- 4 x 50 Вт 1 усилитель высокой мощности, 4 В, — IC TDA7563A + PCB
- 320W Power Audio Amplifier, Power с 14,4 В — 2 Ом с IC TDA7560 + PCB
- 100 Вт RMS Amplifier IC TDA7294 + PCB
- 200W RMS AMPLIFIE Преимущества решения Bridge
- Высокая мощность с ограничением уровня напряжения питания.
- Значительно высокая выходная мощность даже при высоких значениях нагрузки (например, 16 Ом).
- Для динамика с сопротивлением 8 Ом, Vs = ± 25 В максимальная выходная мощность составляет 150 Вт, а для динамика с сопротивлением 16 Ом, Vs = ± 35 В максимальная мощность составляет 170 Вт. Диапазон напряжения (от ± 10 В до ± 40 В)
- Выходной каскад DMOS
- Высокая выходная мощность (музыкальная мощность до 100 Вт)
- MUSTING / STAN-BY FUNCATS
- NO SWOLTER ON / OFF NOWER
- NO Boucherot Cell настроен в режиме моста , где используются два TDA7294 s IC s. С этим типом конфигурации мы получаем довольно значительную мощность 170 Вт , однако есть две разные конфигурации:
Для динамика 8 Ом — Vs = ± 25 В, максимальная выходная мощность 150 Вт.
Для динамика 16 Ом — Vs = ± 35 В, максимальная мощность 170 Вт.
Мы знаем, что 4 , поддерживает громкоговорители 4 Ом или 8 Ом в моно версии , однако для этого применения в мостовой конфигурации импеданс громкоговорителя не должен быть меньше 8 Ом по причинам рассеяния и пропускной способности по току Интегральные схемы .
Схематическая схема
В Рис. 2 Ниже показано расположение компонентов схемы усилителя с двумя TDA7294 IC , и, как мы видим, сложность невелика.
Так как внешних компонентов мало, что делает схему усилителя очень простой в сборке, и техник или любитель со средним опытом может собрать ее без особого труда.
Важно помнить, что осторожно при сборке схемы, не на инвертировать любой компонент например конденсатор диоды или даже при подключении симметричного напряжения источника питания.
Не инвертировать полюса напряжения , так как это может привести к повреждению интегральной схемы или других компонентов.
Рис. 2 — Схема усилителя 170Вт в мостовой схеме с интегральной микросхемой TDA7294 Список компонентов
- Полупроводники
- U1, U2 . ………………….. TDA7294 Интегральная схема
- D1 ………………………… 1N4148 Кремниевый диод
- Резисторы
- R1, R5, R6, R8, R10 … 22K Резистор (красный, красный, оранжевый, золотой)
- R2 …………………………. .. Резистор 20K (красный, черный, оранжевый, золотой)
- R3 ………………………….. Резистор 10K (коричневый, черный, оранжевый, золотой)
- R4 ………………………….. Резистор 30K (оранжевый, черный, оранжевый, золотой)
- R7, R9 ……………………. Резистор 680 Ом (синий, серый, черный, золотой)
- Конденсаторы
- C1, C4 ……………………. Керамический/полиэфирный конденсатор 1 мкФ
- C2, C3, C5, C6 ……….. .. 22 мкФ Электролитический конденсатор
- Другие
- P1, P2 ……………………. Тип винтовой клеммы 5 мм 2-контактный разъем
- P3 . …………………………. Тип винтовой клеммы 5 мм 3-контактный разъем
- J1 …. ………………………..Набор 3-контактных штекерных разъемов (дополнительно)
- Другое …….. ………………. Печатная плата, провода, динамик и т. д.
Источник питания
Источник питания будет зависеть от того, какую выходную мощность вы выберете. также зависит от того, сколько Ом будет иметь ваш динамик. У нас есть две версии:
Версия 1 — выходная мощность 150 Вт.
- Динамик должен иметь сопротивление 8 Ом и максимальное напряжение ±25 В.
Версия 2 — выходная мощность 170 Вт.
- Динамик должен иметь сопротивление 16 Ом и максимальное напряжение ±35 В.
Помните, что для обеих версий используется симметричный источник питания, т.е. [ +VCC | ЗЕМЛЯ | -VCC ]. При токе не менее 6 Ампер .
Печатная плата
В рис. 3 мы предоставляем печатную плату — Печатная плата, в файлах GERBER, PDF и PNG.
Эти файлы доступны для бесплатного скачивания , на МЕГА сервере , по прямой ссылке, без обхода.Все для облегчения более оптимизированной сборки дома или в компании, которая печатает платы. Вы можете скачать файлы в опции «Загрузить» ниже.
4 IC Файлы для скачивания, прямая ссылка:
Нажмите на ссылку рядом с: GERBER, PDF и PNG файлы
Если у вас есть какие-либо вопросы, предложения или исправления комментарии, и мы ответим на них в ближайшее время.
Подписывайтесь на наш блог!!! Нажмите здесь — elcircuits.com!!!
С уважением!!!
TDA7294 2.1 TDA7293 2.1 Схема усилителя мощности
Схема усилителя tda7294 2.1 или tda7293 2.1, также можно использовать TDA7295 и TDA7296 или совместить эти цис. Используется конфигурация с одним усилителем для сателлитов и мостовая конфигурация для усилителя низких частот или усилителя сабвуфера.
Полный проект, включающий предусилитель с регулировкой тембра, басовый фильтр с регулировкой частоты, источник питания, 3 схемы усилителя и схему защиты с использованием микросхемы UPC1237 и реле.Схема усилителя О 2.1 на ИМС TDA7294 2.1 или TDA7293 2.1
Цепь предусилителя.
Tda7294 2.1 Tda7293 2.1 Схема усилителя мощности Предусилитель
Входной сигнал проходит через p1 для общей регулировки громкости, R11/C18 образуют фильтр нижних частот, чтобы избежать ВЧ в нашем усилителе. Значения компонентов могут быть изменены в соответствии с вашими потребностями.
IC1A и IC1B образуют схему управления тембром с регулировкой низких, средних и высоких частот. P4 регулирует громкость сателлитных усилителей.Двойные операционные усилители можно использовать эквивалентно, но лучше использовать оригинальные и более качественные.
Цепь фильтра сабвуфера (НЧ).
Сигнал этой схемы поступает перед предварительным тоном, IC5A формирует буфер, если вы предпочитаете, вы можете изменить резистор, чтобы увеличить или уменьшить усиление сигнала. Ic5B формирует фильтр верхних частот с частотой среза около 43 Гц и фильтр нижних частот Ic7A с частотой среза 157 Гц, т. е. полосу пропускания от 43 Гц до 157 Гц. В Ic7B в P5 производится регулировка частоты среза между 54 и 157 Гц. P6 выполняет регулировку громкости басового канала. Сигнал с этого каскада поступает на усилитель сабвуфера, образованный микросхемами IC8 и Ic9..Следуйте за нами в социальных сетях
Tda7294 2.1 Tda7293 2.1 Схема усилителя мощности Фильтр сабвуфераСхема усилителя мощности.
Tda7294 2.1 Tda7293 2.1 Схема усилителя мощности
Использует классическую конфигурацию для семейства TDA78xx и может использовать TDA7294, TDA7293, TDA7295 или TDA7296. Схемы отключения звука и режима ожидания разделены между 4 cis. Конденсатор на цис-входе устанавливает входное сопротивление 22 кОм и вместе с конденсатором 1 мкФ образует схему верхних частот. Усилитель сабвуфера является мостовым, и его следует использовать с нагрузкой 8 Ом или выше.Схема симметричного источника питания.
Tda7294 2.1 Tda7293 2.1 Схема усилителя мощности Симметричное питание
В линейной симметричной схеме питания используется выпрямительный мост и 6 конденсаторов емкостью от 4700 мкФ до 10 000 мкФ. Трансформатор должен обеспечивать до 10 А на обмотку при напряжении 24 В. Но может быть от 12+12 до 25+25В. При желании вы можете использовать источник питания только для схемы предусилителя.Схема защиты
Tda7294 2.1 Tda7293 2.1 Схема усилителя мощности Upc1237
Принята схема защиты динамиков и задержки с использованием микросхемы UPC1237 и 2 реле. Питание схемы поступает от трансформатора, выпрямляемого D2/D4. Резистор R35 рассчитан на использование с реле на 24В.Таблица КИС, которую можно использовать в нашем усилителе 2.1.
………………….. TDA7294 Интегральная схема
…………………………. Тип винтовой клеммы 5 мм 3-контактный разъем
Эти файлы доступны для бесплатного скачивания , на МЕГА сервере , по прямой ссылке, без обхода.
Полный проект, включающий предусилитель с регулировкой тембра, басовый фильтр с регулировкой частоты, источник питания, 3 схемы усилителя и схему защиты с использованием микросхемы UPC1237 и реле.
Ic5B формирует фильтр верхних частот с частотой среза около 43 Гц и фильтр нижних частот Ic7A с частотой среза 157 Гц, т. е. полосу пропускания от 43 Гц до 157 Гц. В Ic7B в P5 производится регулировка частоты среза между 54 и 157 Гц. P6 выполняет регулировку громкости басового канала. Сигнал с этого каскада поступает на усилитель сабвуфера, образованный микросхемами IC8 и Ic9..
тока
R13, R27, R43, R50
Electrycit
2n (222)
DAULLICE
0005 1000V 35A rectifier bridge
