Как устроена электрическая схема ВАЗ 2101. Какие основные компоненты входят в электрооборудование «копейки». Где найти и как читать схему электропроводки ВАЗ 2101. Как самостоятельно разобраться в электрике классического ВАЗа.
Особенности электрооборудования ВАЗ 2101
Электрическая схема ВАЗ 2101 имеет ряд характерных особенностей:
- Однопроводная система с «минусом» на кузове
- Номинальное напряжение бортовой сети 12 В
- Генератор переменного тока со встроенным выпрямителем
- Электронный регулятор напряжения
- Батарейная система зажигания с распределителем
- Стартер с электромагнитным тяговым реле
Такая схема электрооборудования была прогрессивной для своего времени и обеспечивала надежную работу всех электрических систем автомобиля.
Основные компоненты электросхемы ВАЗ 2101
В электрооборудование «копейки» входят следующие основные узлы и агрегаты:
- Аккумуляторная батарея 6СТ-55
- Генератор Г221 мощностью 500 Вт
- Стартер СТ221 мощностью 1,77 л.с.
- Катушка зажигания Б117
- Распределитель зажигания Р125
- Реле-регулятор РР380
- Блок предохранителей на 10 штук
- Комбинация приборов КП191
Кроме того, схема включает все световые приборы, звуковой сигнал, стеклоочиститель, отопитель салона и другие вспомогательные системы.
Как читать электросхему ВАЗ 2101
Чтение электрической схемы ВАЗ 2101 требует определенных навыков. Вот несколько рекомендаций:
- Найдите на схеме интересующий вас компонент
- Проследите все подходящие к нему провода
- Обратите внимание на цвета проводов — они соответствуют реальным
- Найдите точки подключения к «массе» и питанию
- Определите, через какие предохранители запитан элемент
- Изучите обозначения выключателей и реле в цепи
Постепенно вы научитесь «читать» схему и понимать работу всей электросистемы автомобиля.
Цветовая маркировка проводов ВАЗ 2101
В электропроводке ВАЗ 2101 используется стандартная цветовая маркировка проводов:
- Красный — питание от АКБ
- Белый — масса
- Зеленый — цепи зажигания
- Желтый — цепи генератора
- Голубой — цепи освещения
- Коричневый — цепи указателей поворота
- Серый — цепи стартера
Зная цвета, можно быстрее ориентироваться в схеме и находить нужные цепи при ремонте.
Типичные неисправности электрооборудования ВАЗ 2101
Несмотря на простоту и надежность, электрика «копейки» может преподносить сюрпризы. Чаще всего владельцы сталкиваются со следующими проблемами:
- Отказ генератора и разряд аккумулятора
- Выход из строя реле-регулятора
- Неисправности стартера
- Пробои высоковольтных проводов
- Окисление клемм и контактов
- Перегорание предохранителей
- Отказ датчиков и указателей
Большинство этих неисправностей можно устранить самостоятельно, имея схему и базовые знания автоэлектрики.
Модернизация электрооборудования ВАЗ 2101
Многие владельцы «копеек» проводят модернизацию штатной электросхемы для улучшения характеристик. Популярные доработки:
- Установка генератора повышенной мощности
- Замена реле-регулятора на электронный
- Переход на бесконтактную систему зажигания
- Монтаж дополнительных реле и предохранителей
- Установка более мощных фар и ламп
- Добавление электростеклоподъемников
- Монтаж сигнализации и иммобилайзера
При модернизации важно не нарушить работу штатных систем и правильно рассчитать нагрузку на бортовую сеть.
Где найти электросхему ВАЗ 2101
Электрическая схема ВАЗ 2101 содержится в заводском руководстве по ремонту и эксплуатации автомобиля. Также ее можно найти в следующих источниках:
- Специализированные книги по ремонту «Жигулей»
- Интернет-ресурсы для автолюбителей
- Тематические форумы владельцев ВАЗ
- Магазины автозапчастей (плакаты со схемами)
- Официальный сайт АвтоВАЗа
Рекомендуется иметь схему как в бумажном, так и в электронном виде для удобства пользования.
Почему важно разбираться в электросхеме ВАЗ 2101?
Понимание устройства электрооборудования ВАЗ 2101 дает владельцу ряд преимуществ:
- Возможность самостоятельной диагностики неисправностей
- Экономия на услугах автоэлектриков
- Быстрый поиск обрывов и замыканий в проводке
- Грамотный подход к модернизации электросистемы
- Повышение общей надежности автомобиля
Потратив время на изучение схемы, вы сможете лучше обслуживать свой автомобиль и продлить срок его эксплуатации.
Как пользоваться электросхемой при ремонте ВАЗ 2101?
При проведении ремонтных работ электросхема ВАЗ 2101 становится незаменимым помощником. Вот алгоритм ее использования:
- Определите неисправный узел или цепь
- Найдите соответствующий участок на схеме
- Изучите все элементы, входящие в цепь
- Проверьте целостность предохранителей
- Прозвоните провода на обрыв и замыкание
- Проверьте работу выключателей и реле
- Замените неисправные компоненты
Имея под рукой схему, вы сможете быстро локализовать и устранить любую неисправность в электрике «копейки».
Электрооборудование ВАЗ 2101, схема ⋆ I Love My Lada
Сталкиваясь с ремонтом электрооборудования далеко не нового ВАЗ 2101, обойтись без заводской схемы довольно сложно. За годы эксплуатации автомобиля в схему, скорее всего, вносилось масса изменений, поэтому восстановить первозданное состояние электрооборудования бывает довольно сложно. Сегодня разберемся в тонкостях, которые прячет электрическая схема ВАЗ 2101, при необходимости есть возможность скачать полноразмерную копию схемы в соответствии с заводскими цветовыми и цифровыми обозначениями.
Электрическая схема всей ВАЗовской классики выполнялась по одному стандарту. Это была так называемая однопроводная схема проводки постоянного тока, которая используется и до сегодняшнего дня. Она подразумевает, что минусовой провод не используется. Вместо него используется кузов автомобиля. Такая схема, кстати, начала применяться как раз после внедрения Фиатом своих стандартов. До этого во всех советских автомобилях все было наоборот — плюс шел на кузов, а минус подавался с помощью проводов.
Поэтому перед нами одна из первых массовых схем, которая практически без изменения перешла из автомобиля Fiat 124 на ВАЗ 2101 Жигули.

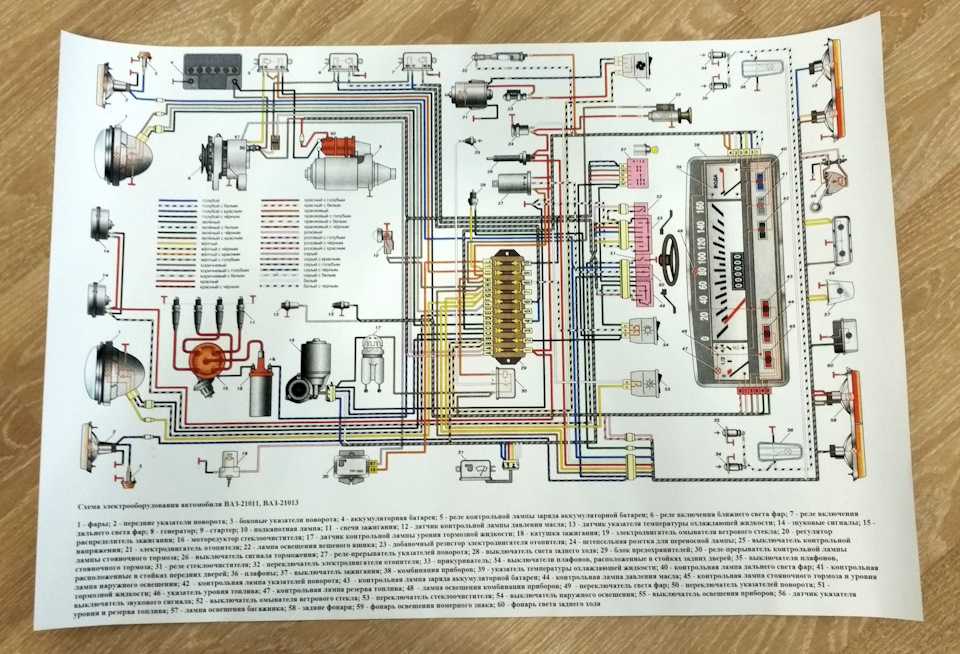

При необходимости схему в крупном формате можно скачать по этой ссылке.
Кроме этого, часто возникает необходимость вносить изменения в схему наружного освещения, для модернизации или установки дополнительных источников. Для этого проще использовать схему работы подфарников, вспомогательных осветительных приборов и задних фонарей.
Для корректировки и ремонта проводки, отвечающей за включение фар головного света пригодится эта схема.
Схема включения указателей поворота 1 — подфарники; 2 — боковые указатели поворота; 3 — аккумуляторная батарея; 4 — генератор; 5 — выключатель зажигания; 6 — блок предохранителей; 7 — реле-прерыватель указателей поворота; 8 — контрольная лампа указателей поворота; 9 — переключатель указателей поворота; 10 — задние фонари
Если возникают проблемы с оригинальным приборным щитком, то разобраться с его восстановлением можно, используя эту схему.
Электрическая схема соединений комбинации приборов (вид сзади) 1- указатель температуры охлаждающей жидкости; 2 — лампа освещения комбинации приборов; 3 — контрольная лампа резерва топлива; 4 — указатель уровня топлива; 5 — контрольная лампа стояночного тормоза и уровня тормозной жидкости; 6 — контрольная лампа давления масла; 7 — контрольная лампа заряда аккумуляторной батареи; 8 — контрольная лампа указателей поворота; 9 — контрольная лампа наружного освещения; 10 — контрольная лампа дальнего света фар; 11 — диод защиты приборов; А — порядок условной нумерации штекеров в колодках комбинации приборовПринципиальная схема подключения приборного щитка показана ниже.
Таким образом, используя схемы электрооборудования автомобиля ВАЗ 2101 или ВАЗ 2102 можно восстановить работоспособность бортовой электросети.
Posted in ВАЗ Классика, ЭлектрооборудованиеTagged 2101, предохранители, схема, цвета проводов, электрооборудованиеЭлектросхема ВАЗ 2101 » Классические ВАЗы. ВАЗ 2101, ВАЗ 2102, ВАЗ 2103, ВАЗ 2104, ВАЗ 2105, ВАЗ 2106, ВАЗ 2107

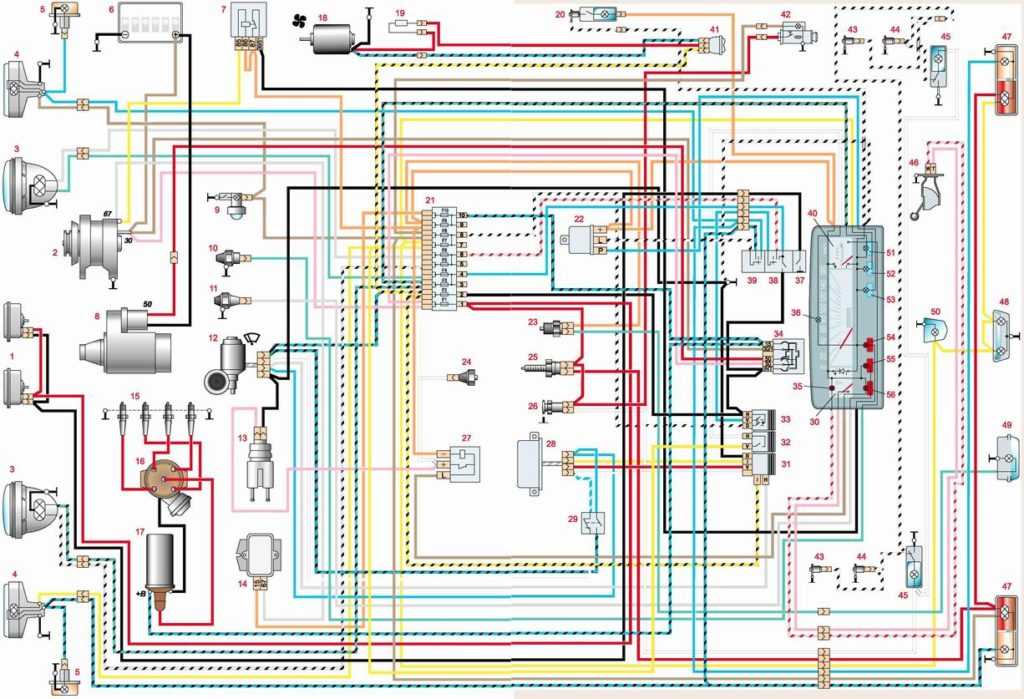

Кликните по картинке и она увеличится
1 — боковой указатель УП140 поворота с трубчатой лампой (4 Вт) и рассеивателем оранжевого цвета.
2 — передний габаритный фонарь ПФ140 (подфарник) с двухнитевой лампой (5 + 21 Вт) для обозначения габарита и указания поворота.
3 — датчик ММ120 контрольной лампы о падении давления масла в двигателе ВАЗ 2101.
4 — датчик ТМ106 электрического указателя температуры охлаждающей жидкости в двигателе.
5 — фара ФП40 с двухнитевой лампой (45+40 Вт) дальнего и ближнего света.
6 — катушка зажигания Б117.
7 — прерыватель-распределитель зажигания Р125 с центробежным регулятором опережения зажигания и октан-корректором.
8 — электрические звуковые сигналы высокого и низкого тона С305 и С304.
9 — свеча зажигания А7.5ХС или А7.5БС с резьбой М14Х1.25.
10 — подкапотная лампа ПД140 с кнопочным включением.
11 — электрический стартер СТ221 (1,77 л. с.) со смешанным возбуждением.
12 — электромагнитное тяговое реле включения стартера ВАЗ 2101.
13 — генератор переменного тока Г221 (500 Вт, 42 А) со встроенным кремниевым выпрямителем.
14 — аккумуляторная батарея 6-СТ-55 ЭМ ВАЗ 2101.
15 — автоматический, двухступенчатый, электромагнитный регулятор напряжения РР380.
16 — реле РС702 контрольной лампы сигнализации о прекращении зарядки аккумуляторной батареи.
17 — резистор (добавочное сопротивление — 1 Ом) электродвигателя вентилятора отопителя.
18 — электродвигатель МЭ240 вентилятора отопителя ВАЗ 2101.
19 — реле-прерыватель РС492 контрольной лампы сигнализации о включении ручного тормоза.
20 — электромагнитное реле РС514 стеклоочистителя ВАЗ 2101.
21 — электродвигатель МЭ241 (МЭ241А) стеклоочистителя СЛ191 ВАЗ 2101.
22 — реле-прерыватель РС491 указателей поворота ВАЗ 2101.
23 — включатель ВК412 сигнала торможения.
24 — блок плавких предохранителей ПРИ 2 (девять вставок по 8 А и одна — 16 А).
25 — лампа ЛВ211 освещения вещевого ящика.
26 — лампа (4 Вт) освещения гнезда прикуривателя.
27 — электроприкуриватель ПТ10.
28 — трехпозиционный переключатель ВК408 электродвигателя отопителя.
29 — включатель ВКЗЗЗ (замок) зажигания и стартера или ВК347 с противоугонным устройством.
30 — трехпозиционный переключатель стеклоочистителя.
31 — включатель освещения щитка приборов.
32 — включатель наружного освещения.
33 — включатель (кнопка) звукового сигнала.
34 — переключатель П135 света фар и световой сигнализации миганием света.
35 — переключатель П135 указателей поворота.
36 — щиток (комбинация) контрольных приборов КП191.
37 — патрон ПС500 переносной лампы.
38 — включатель ВК409 контрольной лампы ручного тормоза.
39 — датчик БМ150 уровня и запаса топлива в баке ВАЗ 2101.
40 — кнопочный выключательВК407 плафона передней двери.
41 — кнопочный выключатель плафона задней двери.
42 — плафон ПК140 с трубчатой лампой (5 Вт) освещения салона автомобиля.
43 — лампа ЛБ218(4 Вт) освещения багажника.
44 — фонарь ФП141 освещения номерного знака с двумя лампами (по 5 Вт).
45 — стоп-сигнал торможения и габаритный фонарь с двухнитевой лампой стоп-сигнала (21 Вт) и обозначения габарита (5 Вт) с рассеивателем красного цвета.
46 — задний фонарь П140.
47 — задний указатель поворота с лампой 21 Вт с рассеивателем оранжевого цвета.
