Как работает схема запуска «звезда-треугольник». Какие компоненты необходимы для реализации данной схемы. Каковы основные преимущества использования схемы «звезда-треугольник» при пуске электродвигателей. В чем заключаются особенности работы данной схемы.
Принцип работы схемы запуска «звезда-треугольник»
Схема запуска электродвигателя по схеме «звезда-треугольник» представляет собой эффективный способ плавного пуска мощных трехфазных асинхронных электродвигателей. Основная цель данной схемы — уменьшение пусковых токов при включении двигателя.

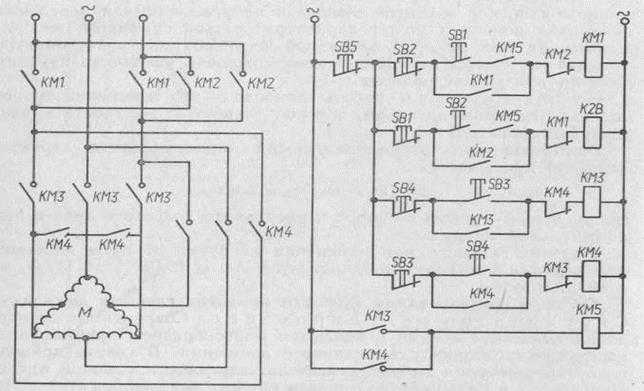

Принцип работы схемы заключается в следующем:
- При нажатии кнопки пуска включаются контакторы KM1 и KM3, осуществляя подключение обмоток двигателя по схеме «звезда».
- Двигатель начинает разгоняться в этом режиме в течение заданного времени (обычно 5-10 секунд).
- По истечении времени разгона срабатывает реле времени, которое отключает контактор KM3.
- После короткой паузы (40-80 мс) включается контактор KM2, переключая обмотки двигателя в схему «треугольник».
- Двигатель продолжает работу в нормальном режиме по схеме «треугольник».
Такой алгоритм позволяет значительно снизить пусковой ток и момент при запуске двигателя, что особенно важно для мощных электродвигателей.

Основные компоненты схемы «звезда-треугольник»
Для реализации схемы запуска «звезда-треугольник» необходимы следующие основные компоненты:
- Три контактора:
- KM1 — главный контактор
- KM2 — контактор для подключения по схеме «треугольник»
- KM3 — контактор для подключения по схеме «звезда»
- Реле времени для переключения со «звезды» на «треугольник»
- Тепловое реле для защиты двигателя от перегрузки
- Кнопки управления (пуск, стоп)
- Автоматический выключатель для защиты от коротких замыканий
Важным элементом схемы является реле времени, которое обеспечивает необходимую задержку при переключении со «звезды» на «треугольник». Это может быть специализированное реле времени для пуска двигателей или пневматическая приставка выдержки времени.
Преимущества использования схемы «звезда-треугольник»
Применение схемы запуска «звезда-треугольник» имеет ряд существенных преимуществ:
- Значительное снижение пускового тока (до 33% от прямого пуска)
- Уменьшение механических нагрузок на двигатель при пуске
- Снижение просадки напряжения в сети при запуске мощных двигателей
- Увеличение срока службы двигателя за счет снижения пусковых нагрузок
- Возможность использования коммутационной аппаратуры меньшей мощности
- Снижение вероятности срабатывания защит при пуске
Это делает схему «звезда-треугольник» оптимальным выбором для запуска мощных электродвигателей, особенно в условиях слабых электрических сетей или при частых пусках.

Особенности реализации схемы «звезда-треугольник»
При реализации схемы запуска «звезда-треугольник» следует учитывать ряд важных особенностей:
- Необходимость правильного выбора времени переключения со «звезды» на «треугольник»
- Обязательное использование механической блокировки между контакторами KM2 и KM3
- Корректный выбор номиналов контакторов и теплового реле
- Учет падения момента двигателя при работе в схеме «звезда»
- Возможность возникновения броска тока при переключении на «треугольник»
Правильный учет этих особенностей позволяет обеспечить надежную и эффективную работу схемы запуска «звезда-треугольник».
Выбор компонентов для схемы «звезда-треугольник»
При выборе компонентов для схемы запуска «звезда-треугольник» следует руководствоваться следующими рекомендациями:
- Номинальный ток главного контактора KM1 должен соответствовать номинальному току двигателя
- Контакторы KM2 и KM3 выбираются на ток 0,58 от номинального тока двигателя
- Тепловое реле настраивается на ток 0,58 от номинального тока двигателя
- Реле времени должно обеспечивать регулировку в диапазоне 5-30 секунд
- Рекомендуется использовать контакторы с механической блокировкой
Правильный выбор компонентов обеспечивает надежную работу схемы и защиту двигателя.

Области применения схемы «звезда-треугольник»
Схема запуска «звезда-треугольник» находит широкое применение в различных отраслях промышленности и энергетики:
- Насосные станции
- Компрессорные установки
- Вентиляционные системы
- Конвейерные линии
- Дробильно-размольное оборудование
- Центрифуги и сепараторы
- Станочное оборудование
Особенно эффективно применение данной схемы для электродвигателей мощностью от 15 кВт и выше, где прямой пуск может вызывать значительные проблемы.
Современные решения для реализации схемы «звезда-треугольник»
Развитие электротехники привело к появлению современных решений для реализации схемы запуска «звезда-треугольник»:
- Специализированные пусковые устройства со встроенной логикой переключения
- Программируемые реле времени с функцией «звезда-треугольник»
- Устройства плавного пуска с режимом «звезда-треугольник»
- Преобразователи частоты с функцией пуска по схеме «звезда-треугольник»
Эти решения упрощают реализацию схемы, повышают ее надежность и расширяют функциональные возможности.

Специализированные пусковые устройства
Современные производители предлагают готовые пусковые устройства для реализации схемы «звезда-треугольник». Такие устройства имеют ряд преимуществ:
- Компактные размеры
- Встроенная защита двигателя
- Простота настройки и эксплуатации
- Возможность дистанционного управления
- Наличие дополнительных функций (контроль фаз, защита от перекоса и т.д.)
Использование специализированных устройств позволяет значительно упростить монтаж и наладку системы пуска двигателя.
Программируемые реле времени
Современные программируемые реле времени часто имеют встроенную функцию «звезда-треугольник». Это позволяет реализовать схему запуска с минимальным количеством дополнительных компонентов. Преимущества таких реле:
- Точная настройка времени переключения
- Возможность программирования сложных алгоритмов пуска
- Наличие дополнительных функций (счетчик пусков, контроль времени работы и т.д.)
- Компактные размеры
Программируемые реле времени особенно удобны при необходимости реализации нестандартных алгоритмов пуска.

Устройства плавного пуска
Многие современные устройства плавного пуска имеют режим работы «звезда-треугольник». Это позволяет сочетать преимущества обоих методов запуска двигателя. Особенности таких устройств:
- Плавное нарастание напряжения в режиме «звезда»
- Контролируемое переключение на «треугольник»
- Возможность оптимизации пускового режима
- Наличие защитных функций
- Возможность интеграции в системы автоматизации
Устройства плавного пуска с режимом «звезда-треугольник» обеспечивают максимально щадящий режим запуска двигателя.
Применение современных решений для реализации схемы «звезда-треугольник» позволяет значительно повысить эффективность и надежность систем пуска электродвигателей, обеспечивая при этом простоту монтажа и эксплуатации.
Схемы пуска электродвигателей (220В и 380В) «Звезда-Треугольник» с одной пневматической приставкой выдержки времени DEKraft
Здравствуйте, уважаемые читатели блога!
Сегодня хочу представить вам свою версию электрической схемы по запуску электродвигателя «Звезда-Треугольник». Для запуска электродвигателя по схеме «Звезда-Треугольник» вам понадобиться только одно пневматическое реле выдержки времени!
И хотя в интернете много электрических схем по подключению электродвигателя «Звезда-Треугольник», но все они, на мой взгляд, недоработанные. В одной из них нет сигнальной арматуры, в другой нет клемм, в третьей вообще нет никаких условных обозначений.
Причиной, сделать более адекватную и читабельную электрическую схему подключения электродвигателя «Звезда-Треугольник», стал вот этот пример из каталога DEKraft:
Вроде бы все сделано правильно и схема рабочая, но читать ее очень неудобно. Зачем было делать силовую схему горизонтально, а схему управления, справа на лево?
Поэтому, я и решил добавить свою версию электрической схемы «Звезда-Треугольник» для запуска электродвигателя, и как мне кажется, она более полная и подробная.
Принцип работы пуска электродвигателя «Звезда-Треугольник» довольно прост и я думаю вы без особого труда, разберетесь как это все работает.

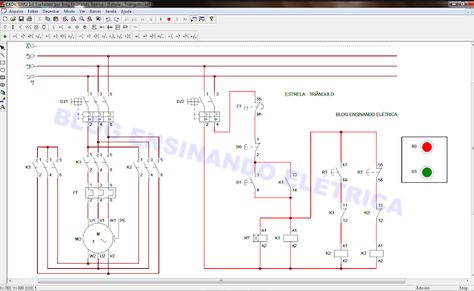

Схема пуска электродвигателя «Звезда-Треугольник» с приставкой выдержки времени и контакторами ~220В
Схема пуска электродвигателя «Звезда-Треугольник» с приставкой выдержки времени и контакторами ~380В
В качестве выдержки времени для переключения контакторов KM2 и KM3 используется всего лишь одна пневматическая приставка выдержки времени PV1(подробно о ней мы говорили ЗДЕСЬ), которая устанавливается на контактор KM1.
Связь между приставкой PV1 и контактором KM1 я выделил зеленой пунктирной линией.
Принцип работы электрической схемы «Звезда-Треугольник» с приставкой выдержки времени
При нажатии на кнопку SB2 включается контактор KM1 и контактор KM3. Таким образом, осуществляется пуск двигателя по схеме «Звезда».
По истечении времени (время устанавливается на пневматическом реле PV1 от 0,1 до 30 секунд для дальнейшего переключения электродвигателя из «Звезды» в «Треугольник») срабатывает пневматическое реле PV1, установленное на контакторе KM1.
Реле PV1 отключает контактор KM3 (в это время происходит отключение электродвигателя по схеме «Звезда».) и включает контактор KM2, тем самым, происходит запуск электродвигателя по схеме «Треугольник».
Чтобы остановить электродвигатель, вам нужно разомкнуть цепь управления контакторами и осуществляется это, путем нажатия на кнопку SB1. Кнопку SB1, я рекомендую всегда устанавливать самой первой!
Важно учесть! что между контакторами KM2 и KM3 в обязательном порядке, рекомендуется устанавливать механическую блокировку.
Механическая блокировка для контакторов устанавливается для того, чтобы исключить одновременное включение контакторов в случае какой-либо неисправности, тем самым, блокировка предотвратит короткое замыкание и выход из строя электрической схемы, например (Залипания контактов).
Если же выбирать контактор для схемы «звезда-треугольник», то я бы остановился на серии TeSys E от компании Schneider Electric, т.к. по моему мнению, это самое лучшее решение «цена-качество».
В конце, хочется отметить, что это лишь единичный пример подключения электродвигателя двигателя «Звезда-Треугольник» с применением пневматической приставки, т.к. есть и другие реле.
Взять хотя бы Реле времени RT-SD, реле специально разработано для подключения двигателей «Звезда-Треугольник» и имеет белее тонкую настройку по переключению электродвигателя со звезды в треугольник.
Схема с применением Реле времени RT-SD для электродвигателей «Звезда-Треугольник» уже доступна по ссылке ЗДЕСЬ.
Ну а пока, до новых встреч и не забывайте комментировать и подписываться на новые статьи в моем блоге!
Материал предоставлен DsElectric.ru
Реле времени для пуска двигателей РВП-3 на Дин рейку, Россия
Плавный пуск электродвигателей
Уменьшение пусковых токов электродвигателей
Регулируемое время разгона
Переключение со «ЗВЕЗДЫ» на «ТРЕУГОЛЬНИК» с задержкой 40 или 80мс
5 диапазонов установки времени срабатывания
Индикация рабочего состояния реле «ЗВЕЗДА» и «ТРЕУГОЛЬНИК»
Корпус шириной 18мм
НАЗНАЧЕНИЕ РЕЛЕ
Реле времени пусковое РВП-3 предназначено для обеспечения плавного пуска мощных трёхфазных асинхронных электродвигателей, а также для уменьшения пусковых токов при включении двигателей. Уменьшение пусковых токов позволяет использовать в цепи пуска двигателя автоматы защиты на меньший ток срабатывания, что повышает надёжность защиты двигателя при перегрузках или аварии электропитания.
КОНСТРУКЦИЯ РЕЛЕ
Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку-DIN шириной 35мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки реле на ровную поверхность, фиксаторы замков необходимо переставить в крайние отверстия. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5мм
РАБОТА РЕЛЕ
Реле управляет питанием обмоток пускателей обеспечивающих подключение электродвигателя по схеме «ЗВЕЗДА» или «ТРЕУГОЛЬНИК» в процессе разгона и рабочего режима электродвигателя соответственно.
Для управления электродвигателем используется два пускателя и реле. Пускатель для работы по схеме «ЗВЕЗДА» подключается на контакты 15 (16-18), пускатель для работы по схеме «ТРЕУГОЛЬНИК» — на контакты 25 (26-28). При подаче напряжения питания реле включается (загорается индикатор «U»), замыкаются контакты 15-18, начинается отсчёт времени разгона (Тр). По окончании времени разгона контакты 15-18 реле размыкаются, через время паузы (tп) замыкаются контакты реле 25-28.
Реле имеет 5 диапазонов выдержки времени. Временной диапазон выбирается с помощью переключателя «множитель». Время разгона (Тр) определяется путём умножения числа установленного потенциометром «Тр» на множитель выбранного диапазона. Одновременно с этим задаётся фиксированное время переключения (tп) 40мс или 80мс в зависимости от зоны установки указателя переключателя «множитель». Реле выпускается в нескольких исполнениях по напряжению питания. Напряжение питания АС подаётся на клеммы «А1» и «А2».

ВНИМАНИЕ: Переключение диапазонов и установка времени выдержки возможно только после снятия напряжения питания.
Параметр | Ед.изм. | РВП-3 AC230В | РВП-3 AC110В | РВП-3 AC400В | РВП-3 ACDC24В |
Напряжение питания | В | АС230 ± 10% | АС110 ± 10% | АС400 ± 10% | АСDC24 ± 10% |
Диапазон выдержки времени |
| 0,1-1с; 1-10c; 0,1-1мин; 1-10мин; 0,1-1ч | |||
Погрешность установки выдержки времени, не более | % | ±5 | |||
Погрешность отсчета выдержки времени, не более | % | 2 | |||
Время готовности, не более | с | 0,15 | |||
Время повторной готовности, не более | с | 0,1 | |||
Максимальное коммутируемое напряжение | В | 400 (AC1/5А) | |||
Максимальный коммутируемый ток АС250В 50 Гц (АС1)/DC30B (DC1) | А | 16 | |||
Максимальная коммутируемая мощность АС250В 50Гц (АС1)/DC30В (DC1) | ВА/Вт | 4000/480 | |||
Максимальное напряжение между цепями и контактами реле | В | AC2000 (50Гц — 1мин) | |||
Потребляемая мощность | Вт | 2 | |||
Механическая износостойкость, не менее | циклов | 10х106 | |||
Электрическая износостойкость, не менее | циклов | 100000 | |||
Количество и тип контактов |
| 2 переключающие группы | |||
Диапазон рабочих температур | 0С | -25. | |||
Температура хранения | 0С | -40…+70 | |||
Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4) | уровень 3 (2кВ/5кГц) | ||||
Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5) | уровень 3 (2кВ А1-А2) | ||||
Климатическое исполнение и категория размещения по ГОСТ 15150-69 (без образования конденсата) | УХЛ4 | ||||
Степень защиты реле по корпусу/по клеммам по ГОСТ 14254-96 | IP40/IP20 | ||||
Степень загрязнения в соответствии с ГОСТ 9920-89 | 2 | ||||
Относительная влажность воздуха | % | до 80 (при 250С) | |||
Высота над уровнем моря | м | до 2000 | |||
Рабочее положение в пространстве |
| произвольное | |||
Режим работы |
| круглосуточный | |||
Габаритные размеры | мм | 18х93х62 | |||
Масса, не более | кг | 0,076 |
Пусковое реле. При подаче питания включается реле «звезда» на время разгона tр, после паузы tп — включается реле «треугольник» до снятия питания. |
СХЕМА ПОДКЛЮЧЕНИЯ РЕЛЕ
Вариант защиты до IP40
ГАБАРИТНЫЕ РАЗМЕРЫ РЕЛЕ
Схема подключения пускателя звезда-треугольник — Схемы управления и питания
Силовые и контрольные цепи пускателя звезда-треугольник обсуждаются в этой статье с помощью фактической схемы подключения пускателя звезда-треугольник. Инструкции по расчету номиналов контакторов для схемы пускателя по схеме «звезда-треугольник» можно найти здесь: Инструмент проектирования пускателя по схеме «звезда-треугольник». Подробное описание дальнейшей работы можно найти здесь: Пускатель звезда-треугольник (пускатели звезда-треугольник) – схема работает.
Схема подключения пускателя звезда-треугольник
Схема подключения пускателя звезда-треугольник мощностью 132 кВт, используемого для насоса конденсатора, показана ниже:
Схема подключения пускателя звезда-треугольник Схему можно разделить на две части: силовая цепь и цепь управления.
Проводка силовой цепи
Силовая цепь пускателя состоит из следующих компонентов:
- MCCB (Q1): Защищает цепь от коротких замыканий.
- Подрядчики: Главный (1КМ1), звезда (1КМ2) и треугольник (1КМ3). Для переключения.
- Реле перегрузки. (OLR1) Для защиты от перегрузок.
- Клеммы. (TB-X1) Для подключения двигателя.
Проводка цепи управления
Цепь управления пускателем состоит из следующих компонентов:
- MCB (Q2): Для защиты цепи.
- Переключатель выбора режима работы (1S1). Для выбора режима работы. При повороте в ручной режим пускатель срабатывает немедленно, а при повороте в автоматический режим цепь срабатывает только при получении внешней команды от BMS/PLC/DCS.
- Катушка и вспомогательные контакты главного (1КМ1), звезды (1КМ2) и треугольника (1КМ3) контакторов.
- Таймер звезда-треугольник (1T2): Таймер, который переключает контакторы звезда-треугольник.
- Лампы индикации (1L1, 1L2): Для индикации состояния стартера.
Работа цепи
Когда переключатель 1S1 повернут в сторону руки и реле перегрузки не находится в положении срабатывания, мгновенно включается контактор звезды 1KM3. Таймер IT2 и главный контактор 1KM1 теперь включаются через вспомогательный контактор. контакт 1км3. После временной задержки вспомогательные контакты таймера 15-16 переключаются на 15-18, тем самым размыкая контактор 1KM3, и после очень короткой задержки вспомогательные контакты таймера 25-26 переключаются на 25-28, а контактор треугольника 1KM2 замыкается. закрывается, тем самым завершая переход звезда-дельта.
Когда селекторный переключатель повернут в сторону автоматического режима, вышеупомянутая последовательность запустится, когда команда пуска будет получена от BMS между клеммами TB-X1: 1 и TB-X1: 2.
При возникновении перегрузки двигателя, Контакты 95-96 ОЛР-1 размыкаются, отключая тем самым всю цепь.
Индикация работы 1L1 включается вместе с главным контактором, а индикация срабатывания 1L2 включается при отключении OLR.
Схема подключения пускателя звезда-треугольник PDF
9Схема подключения панели звезда-треугольник 0002СкачатьСхема пускателя звезда-треугольникСкачать
Теги Двигатель, Распределительное устройство, ИНСТРУМЕНТЫ Copyright © 2023 Electrical Classroom. Защищено законом о защите авторских прав в цифровую эпоху
Продолжая использовать этот веб-сайт, вы соглашаетесь с нашей политикой в отношении файлов cookie.
Посмотреть политику конфиденциальности Посмотреть карту сайта
Загрузка документации и программного обеспечения
Категория документа
3dCAD, чертежи и кривые
Технические чертежи для наших продуктов.
81 037
стр.Каталоги и брошюры
Обзоры продуктов и документы по выбору.
210 640
action_testОценка соответствия
10 861
котировкаСпецификации
200 705
box2Руководство по установке и эксплуатации
Инструкции по установке, программированию и обслуживанию продуктов.
29 747
firmware_upgradeПрограммное обеспечение и встроенное ПО
Все выпуски программного обеспечения и обновления доступны для загрузки.
4 221
action_print_previewРешения
1 257
Energy_efficiencyУстойчивое развитие
358 899
action_settings1Техническая информация
Сертификаты продукции, технические характеристики и многое другое.
317 947
earth_arrowОбучение, мероприятия и вебинары
156
media_videoВидео
554
open_bookБелая книга
Откройте для себя наш обширный портфель решений
832
3dCAD, чертежи и кривые
Технические чертежи для наших продуктов.
81 037
стр.Каталоги и брошюры
Обзоры продуктов и документы по выбору.
210 640
action_testОценка соответствия
10 861
цитатаСпецификации
200 705
box2Руководства по установке и эксплуатации
Инструкции по установке, программированию и обслуживанию продуктов.
29 747
Посмотреть еще
3dCAD, чертежи и кривые
Технические чертежи для наших продуктов.
81 037
стр.Каталоги и брошюры
Обзоры продуктов и документы по выбору.
210 640
action_testОценка соответствия
10 861
котировкаСпецификации
200 705
box2Руководства по установке и эксплуатации
Инструкции по установке, программированию и обслуживанию продуктов.
