Зарядное устройство для автомобильного аккумулятора сделанное своими руками: схема и фото изготовления самоделки.

Понадобилось зарядное устройство для подзарядки аккумулятора автомобиля, но не особо хотелось тратиться на покупку, да и возникло желание что то спаять. Собрал все нужные запчасти и приступил.

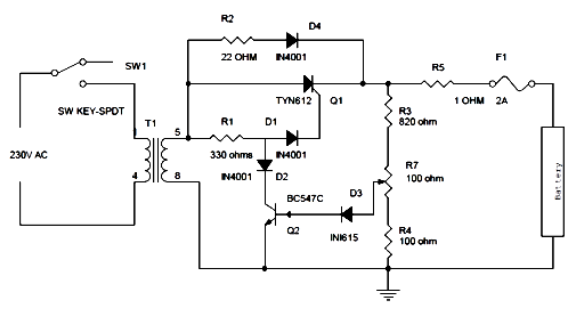

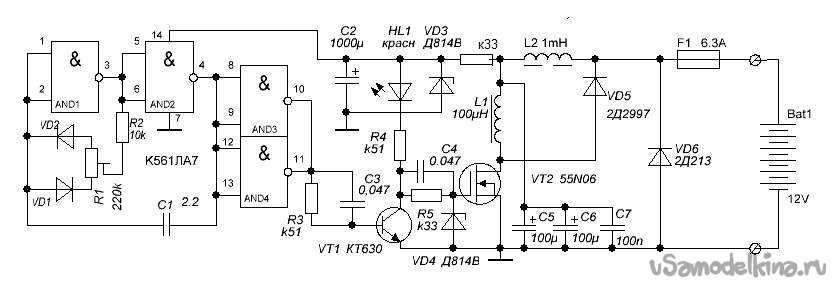

На рисунке показана схема зарядного устройства для автомобильного аккумулятора.

Приступил к пайке.

В процессе испытаний пришлось заменить трансформатор ТП-100-12 на более мощный, выдавал лишь 5А под нагрузкой, учитывая емкость батареи 77Ah, маловато будет.

Также быстро вышел из строя китайский вольт-амперметр, заказанный на Али. Поставил советский амперметр. Готовую схему разместил на шасси. Изготовил корпус.

В этой схеме, резистором управляется тиристор, которым происходит регулировка тока зарядки (во время зарядки ток держит стабильно).

В итоге получилось вот такое самодельное зарядное устройство для автомобильного аккумулятора с максимальным зарядным током до 12А.

Автоматическое зарядное устройство предназначено для зарядки и десульфатации 12-ти вольтовых АКБ ёмкостью от 5 до 100 Ач и оценки уровня их заряда. Зарядное имеет защиту от переполюсовки и от короткого замыкания клемм. В нём применено микроконтроллерное управление, благодаря чему осуществляются безопасные и оптимальные алгоритмы зарядки: IUoU или IUIoU, с последующей дозарядкой до полного уровня зарядки. Параметры зарядки можно подстроить под конкретный аккумулятор вручную или выбрать уже заложенные в управляющей программе.

Основные режимы работы устройства для заложенных в программу предустановок.

>>
Режим зарядки – меню «Заряд». Для аккумуляторов емкостью от 7Ач до 12Ач по умолчанию задан алгоритм IUoU. Это значит:

первый этап – зарядка стабильным током 0. 1С до достижения напряжения14.6В

второй этап -зарядка стабильным напряжением 14.6В, пока ток не упадет до 0,02С

третий этап – поддержание стабильного напряжения 13.8В, пока ток не упадет до 0.01С. Здесь С – ёмкость батареи в Ач.

четвёртый этап – дозарядка. На этом этапе отслеживается напряжение на АКБ. Если оно падает ниже 12.7В, включается заряд с самого начала.

Для стартерных АКБ применяем алгоритм IUIoU. Вместо третьего этапа включается стабилизация тока на уровне 0.02C до достижения напряжения на АКБ 16В или по прошествии времени около 2-х часов. По окончанию этого этапа зарядка прекращается и начинается дозарядка.

>> Режим десульфатации — меню «Тренировка». Здесь осуществляется тренировочный цикл: 10 секунд – разряд током 0,01С, 5 секунд – заряд током 0.1С. Зарядно-разрядный цикл продолжается, пока напряжение на АКБ не поднимется до 14.6В. Далее – обычный заряд.

>>
Режим теста батареи позволяет оценить степень разряда АКБ. Батарея нагружается током 0,01С на 15 секунд, затем включается режим измерения напряжения на АКБ.

>> Контрольно-тренировочный цикл. Если предварительно подключить дополнительную нагрузку и включить режим «Заряд» или «Тренировка», то в этом случае, сначала будет выполнена разрядка АКБ до напряжения 10.8В, а затем включится соответствующий выбранный режим. При этом измеряются ток и время разряда, таким образом, подсчитывается примерная емкость АКБ. Эти параметры отображаются на дисплее после окончания зарядки (когда появится надпись «Батарея заряжена») при нажатии на кнопку «выбор». В качестве дополнительной нагрузки можно применить автомобильную лампу накаливания. Ее мощность выбирается, исходя из требуемого тока разряда. Обычно его задают равным 0.1С – 0.05С (ток 10-ти или 20-ти часового разряда).

Схема зарядного автомата для 12В АКБ



Принципиальная схема автоматического автомобильного ЗУ


Рисунок платы автоматического автомобильного ЗУ

Основа схемы – микроконтроллер AtMega16. Перемещение по меню осуществляется кнопками «влево», «вправо», «выбор». Кнопкой «ресет» осуществляется выход из любого режима работы ЗУ в главное меню. Основные параметры зарядных алгоритмов можно настроить под конкретный аккумулятор, для этого в меню есть два настраиваемых профиля. Настроенные параметры сохраняются в энергонезависимой памяти.

Чтобы попасть в меню настроек нужно выбрать любой из профилей, нажать кнопку «выбор», выбрать «установки», «параметры профиля», профиль П1 или П2. Выбрав нужный параметр, нажимаем «выбор». Стрелки «влево» или «вправо» сменятся на стрелки «вверх» или «вниз», что означает готовность параметра к изменению. Выбираем нужное значение кнопками «влево» или «вправо», подтверждаем кнопкой «выбор». На дисплее появится надпись «Сохранено», что обозначает запись значения в EEPROM. Более подробно о настройке читайте на форуме.

Управление основными процессами возложено на микроконтроллер. В его память записывается управляющая программа, в которой и заложены все алгоритмы. Управление блоком питания осуществляется с помощью ШИМ с вывода PD7 МК и простейшего ЦАП на элементах R4, C9, R7, C11. Измерение напряжения АКБ и зарядного тока осуществляется средствами самого микроконтроллера – встроенным АЦП и управляемым дифференциальным усилителем. Напряжение АКБ на вход АЦП подается с делителя R10 R11.

Зарядный и разрядный ток измеряются следующим образом. Падение напряжения с измерительного резистора R8 через делители R5 R6 R10 R11 подается на усилительный каскад, который находится внутри МК и подключен к выводам PA2, PA3. Коэффициент его усиления устанавливается программно, в зависимости от измеряемого тока. Для токов меньше 1А коэффициент усиления (КУ) задается равным 200, для токов выше 1А КУ=10. Вся информация выводится на ЖКИ, подключенный к портам РВ1-РВ7 по четырёхпроводной шине.

Защита от переполюсовки выполнена на транзисторе Т1, сигнализация неправильного подключения – на элементах VD1, EP1, R13. При включении зарядного устройства в сеть транзистор Т1 закрыт низким уровнем с порта РС5, и АКБ отключена от зарядного устройства. Подключается она только при выборе в меню типа АКБ и режима работы ЗУ. Этим обеспечивается также отсутствие искрения при подключении батареи. При попытке подключить аккумулятор в неправильной полярности сработает зуммер ЕР1 и красный светодиод VD1, сигнализируя о возможной аварии.

В процессе заряда постоянно контролируется зарядный ток. Если он станет равным нулю (сняли клеммы с АКБ), устройство автоматически переходит в главное меню, останавливая заряд и отключая батарею. Транзистор Т2 и резистор R12 образуют разрядную цепь, которая участвует в зарядно-разрядном цикле десульфатирующего заряда и в режиме теста АКБ. Ток разряда 0.01С задается с помощью ШИМ с порта PD5. Кулер автоматически выключается, когда ток заряда падает ниже 1,8А. Управляет кулером порт PD4 и транзистор VT1.

О деталях схемы автоматической зарядки


Диод Шоттки D2 можно взять из того же БП, из цепи +5В, которая у нас не используется. Элементы D2,Т1 иТ2 через изолирующие прокладки размещаются на одном радиаторе площадью 40 квадратных сантиметров. Звукоизлучатель – со встроенным генератором, на напряжение 8-12 В, громкость звучания можно подрегулировать резистором R13.

ЖКИ – Wh2602 или аналогичный, на контроллере HD44780, KS0066 или совместимых с ними. К сожалению, эти индикаторы могут иметь разное расположение выводов, так что, возможно, придется разрабатывать печатную плату под свой экземпляр

Налаживание заключается в проверке и калибровке измерительной части. Подключаем к клеммам аккумулятор, либо блок питания напряжением 12-15В и вольтметр. Заходим в меню «Калибровка». Сверяем показания напряжения на индикаторе с показаниями вольтметра, при необходимости, корректируем кнопками « ». Нажимаем «Выбор».

Далее идет калибровка по току при КУ=10. Теми же кнопками « » нужно выставить нулевые показания тока. Нагрузка (аккумулятор) при этом автоматически отключается, так что ток заряда отсутствует. В идеальном случае там должны быть нули или очень близкие к нулю значения. Если это так, это говорит о точности резисторов R5, R6, R10, R11, R8 и хорошем качестве дифференциального усилителя. Нажимаем «Выбор». Аналогично – калибровка для КУ=200. «Выбор». На дисплее отобразится «Готово» и через 3 секунды устройство перейдет в главное меню. Поправочные коэффициенты хранятся в энергонезависимой памяти. Здесь стоит отметить, что если при самой первой калибровке значение напряжения на ЖКИ сильно отличается от показаний вольтметра, а токи при каком – либо КУ сильно отличаются от нуля, нужно подобрать другие резисторы делителя R5, R6, R10, R11, R8, иначе в работе устройства возможны сбои. При точных резисторах поправочные коэффициенты равны нулю или минимальны. На этом наладка заканчивается. И в заключение. Если же напряжение или ток зарядного устройства на каком-то этапе не возрастает до положенного уровня или устройство «выскакивает» в меню, нужно ещё раз внимательно проверить правильность доработки блока питания. Возможно, срабатывает защита.

Переделка БП АТХ под зарядное устройство



Схема электрическая доработки стандартного ATX

В схеме управления лучше использовать прецизионные резисторы, как указано в описании. При использовании подстроечников параметры не стабильные. проверено на собственном опыте. При тестировании данного ЗУ проводил полный цикл разрядки и зарядки АКБ (разряд до 10,8В и заряд в режиме тренировки, потребовалось около суток). Нагревание ATX БП компьютера не более 60 градусов, а модуля МК еще меньще.

Проблем в настройке не было, запустилось сразу, только нужна подстройка под максимально точные показания. После демострации работы другу-автолюбителю этого зарядного автомата, сразу заявка поступила на изготовление еще одного экземпляра. Автор схемы –

Slon, сборка и тестирование – sterc.

Обсудить статью АВТОМАТИЧЕСКОЕ ЗАРЯДНОЕ УСТРОЙСТВО АВТОМОБИЛЬНОЕ

Зарядное устройство для автомобильного аккумулятора сделанное своими руками: схема и фото изготовления самоделки.

Понадобилось зарядное устройство для подзарядки аккумулятора автомобиля, но не особо хотелось тратиться на покупку, да и возникло желание что то спаять. Собрал все нужные запчасти и приступил.

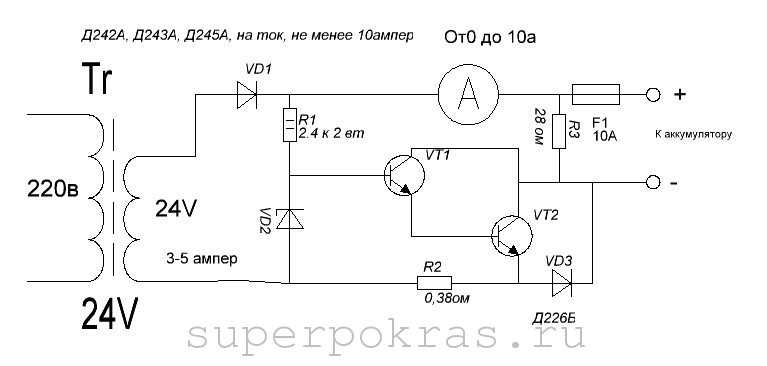

На рисунке показана схема зарядного устройства для автомобильного аккумулятора.

Приступил к пайке.

В процессе испытаний пришлось заменить трансформатор ТП-100-12 на более мощный, выдавал лишь 5А под нагрузкой, учитывая емкость батареи 77Ah, маловато будет.

Также быстро вышел из строя китайский вольт-амперметр, заказанный на Али. Поставил советский амперметр. Готовую схему разместил на шасси. Изготовил корпус.

В этой схеме, резистором управляется тиристор, которым происходит регулировка тока зарядки (во время зарядки ток держит стабильно).

В итоге получилось вот такое самодельное зарядное устройство для автомобильного аккумулятора с максимальным зарядным током до 12А.

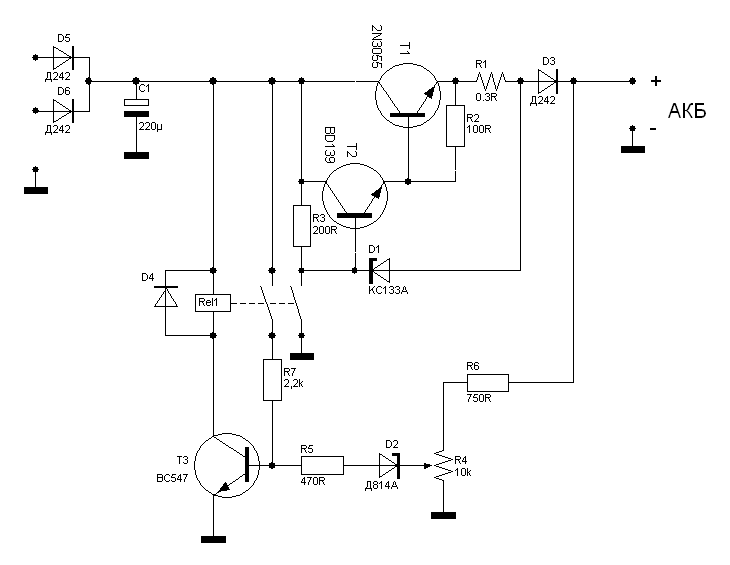

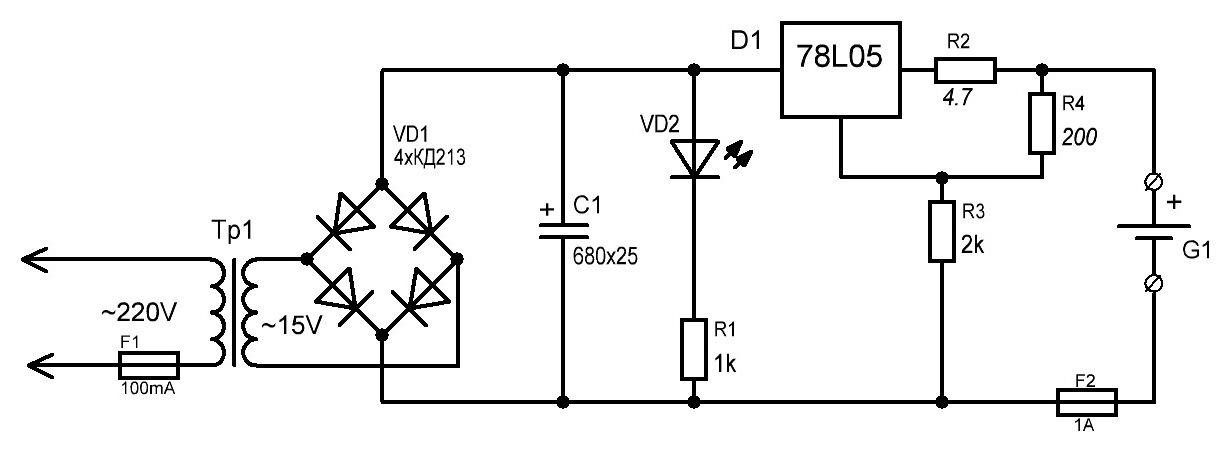

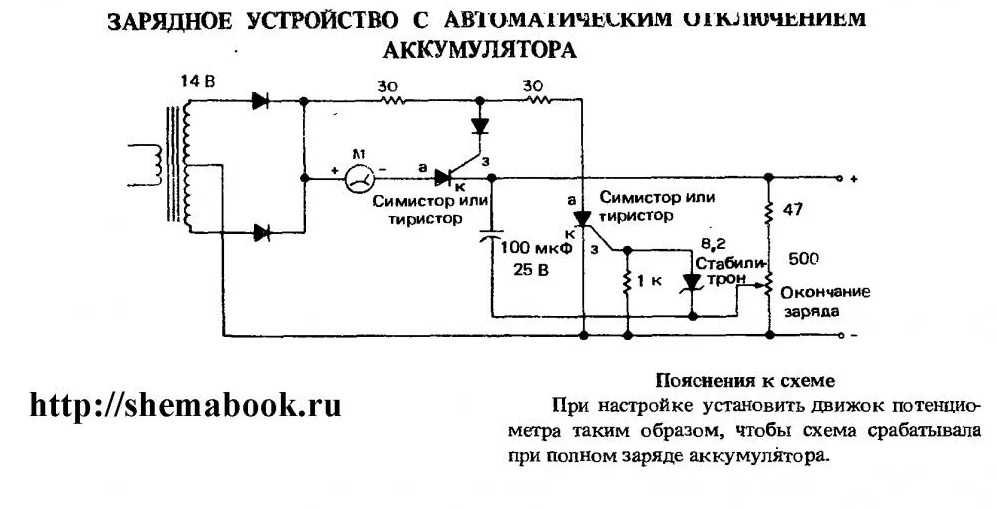

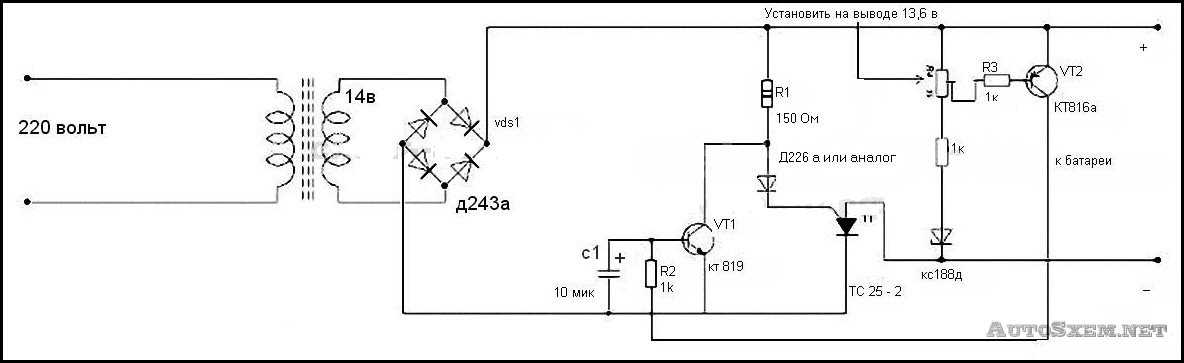

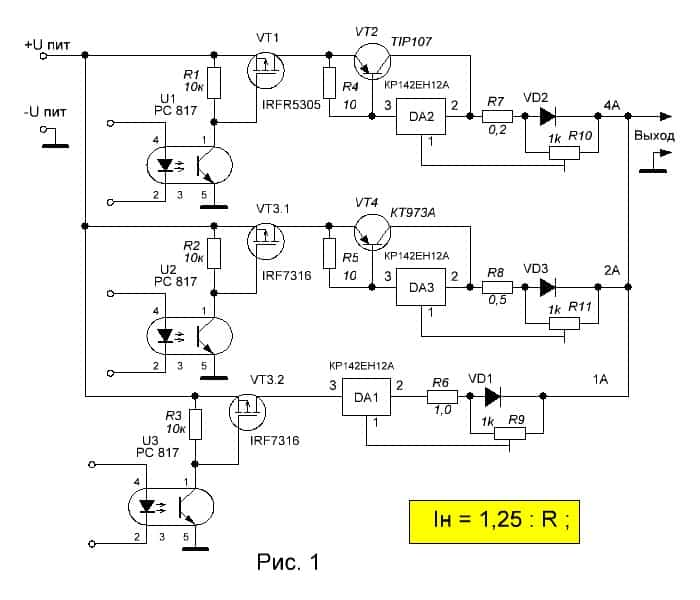

Схемы источников питания

Доброе время суток. Сегодня речь пойдет об ЗУ для АКБ. ( автоматическом зарядном устройстве для свинцово-кислотных аккумуляторных батарей) После поездки по городу на своей машине, я поставил ее в гараж и забыл выключить подфарники, и только на третье сутки когда нужно было срочно  ехать по делам, я обратил внимание что аккумулятор полностью мертв. И тогда задумался об ЗУ, и тут наткнулся на данную схему. Первоисточник и автор схемы указан в низу статьи.


В этой статье речь пойдет о том, как из компьютерного блока питания формата АТ/АТХ и самодельного блока управления изготовить довольно-таки «умное» зарядное устройство для свинцово-кислотных аккумуляторных батарей. К ним относятся т.н. «УПС-овые», автомобильные и другие АКБ широкого применения.


Описание
Устройство предназначено для зарядки и тренировки (десульфатации) свинцово-кислотных АКБ ёмкостью от 7 до 100 Ач, а также для приблизительной оценки уровня их заряда и емкости. ЗУ имеет защиту от неправильного включения батареи (переполюсовки) и от короткого замыкания случайно брошенных клемм. В нём применено микроконтроллерное управление, благодаря чему осуществляются безопасные и оптимальные алгоритмы зарядки: IUoU или IUIoU, с последующей «добивкой» до 100%-го уровня зарядки. Параметры зарядки можно подстроить под конкретный аккумулятор (настраиваемые профили) или выбрать уже заложенные в управляющей программе. Конструктивно зарядное устройство состоит из блока питания АТ/АТХ, который нужно немного доработать и блока управления на МК ATmega16A.
Всё устройство свободно монтируется в корпусе того же блока питания. Система охлаждения (штатный кулер БП) включается/отключается автоматически.
Достоинства данного ЗУ — его относительная простота и отсутствие трудоёмких регулировок, что особенно актуально для начинающих радиолюбителей.

1. Режим зарядки — меню «Заряд». Для аккумуляторов емкостью от 7Ач до 12Ач по умолчанию задан алгоритм IUoU. Это значит:
— первый этап- зарядка стабильным током 0.1С до достижения напряжения14.6В
— второй этап-зарядка стабильным напряжением 14.6В, пока ток не упадет до 0,02С
— третий этап-поддержание стабильного напряжения 13.8В, пока ток не упадет до 0.01С. Здесь С — ёмкость батареи в Ач.
— четвёртый этап — «добивка». На этом этапе отслеживается напряжение на АКБ. Если оно падает ниже 12.7В, включается заряд с самого начала.
Для стартерных АКБ (от 45 Ач и выше) применяем алгоритм IUIoU. Вместо третьего этапа включается стабилизация тока на уровне 0.02C до достижения напряжения на АКБ 16В или по прошествии времени около 2-х часов. По окончанию этого этапа зарядка прекращается и начинается «добивка». Это — четвёртый этап. Процесс заряда проиллюстрирован графиками рис.1 и рис.2.

2. Режим тренировки (десульфатации) — меню «Тренировка». Здесь осуществляется тренировочный цикл:
10 секунд — разряд током 0,01С, 5 секунд — заряд током 0. 1С. Зарядно-разрядный цикл продолжается, пока напряжение на АКБ не поднимется до 14.6В. Далее — обычный заряд.

3. Режим теста батареи. Позволяет приблизительно оценить степень разряда АКБ. Батарея нагружается током 0,01С на 15 секунд, затем включается режим измерения напряжения на АКБ.

4. Контрольно-тренировочный цикл (КТЦ). Если предварительно подключить дополнительную нагрузку и включить режим «Заряд» или «Тренировка», то в этом случае, сначала будет выполнена разрядка АКБ до напряжения 10.8В, а затем включится соответствующий выбранный режим. При этом измеряются ток и время разряда, таким образом, подсчитывается примерная емкость АКБ. Эти параметры отображаются на дисплее после окончания зарядки (когда появится надпись «Батарея заряжена») при нажатии на кнопку «выбор». В качестве дополнительной нагрузки можно применить автомобильную лампу накаливания. Ее мощность выбирается, исходя из требуемого тока разряда. Обычно его задают равным 0.1С — 0. 05С (ток 10-ти или 20-ти часового разряда).
Перемещение по меню осуществляется кнопками «влево», «вправо», «выбор». Кнопкой «ресет» осуществляется выход из любого режима работы ЗУ в главное меню.

Основные параметры зарядных алгоритмов можно настроить под конкретный аккумулятор, для этого в меню есть два настраиваемых профиля — П1 и П2. Настроенные параметры сохраняются в энергонезависимой памяти (EEPROM-е).
Чтобы попасть в меню настроек нужно выбрать любой из профилей, нажать кнопку «выбор», выбрать «установки», «параметры профиля», профиль П1 или П2. Выбрав нужный параметр, нажимаем «выбор». Стрелки «влево» или «вправо» сменятся на стрелки «вверх» или «вниз», что означает готовность параметра к изменению. Выбираем нужное значение кнопками «влево» или «вправо», подтверждаем кнопкой «выбор». На дисплее появится надпись «Сохранено», что обозначает запись значения в EEPROM.

Значения настроек:

1. «Алгоритм заряда». Выбирается IUoU или IUIoU. См. графики на рис.1 и рис.2.
2. «Емкость АКБ». Задавая значение этого параметра, мы задаем ток зарядки на первом этапе I=0.1C, где С- емкость АКБ В Ач. (Таким образом, если нужно задать ток заряда, например 4.5А, следует выбрать емкость АКБ 45Ач).
3. «Напряжение U1». Это напряжение, при котором заканчивается первый этап зарядки и начинается второй. По умолчанию задано значение 14.6В.
4. «Напряжение U2». Используется только, если задан алгоритм IUIoU. Это напряжение, при котором заканчивается третий этап зарядки. По умолчанию — 16В.
5. «Ток 2-го этапа I2». Это значение тока, при котором заканчивается второй этап зарядки. Ток стабилизации на третьем этапе для алгоритма IUIoU. По умолчанию задано значение 0.2С.
6. «Окончание заряда I3». Это значение тока, по достижению которого зарядка считается оконченной. По умолчанию задано значение 0.01С.
7. «Ток разряда». Это значение тока, которым осуществляется разряд АКБ при тренировке зарядно-разрядными циклами.

Выбор и переделка блока питания.
В нашей конструкции мы используем блок питания от компьютера. Почему? Причин несколько. Во–первых, это — практически готовая силовая часть. Во-вторых, это же и корпус нашего будущего устройства. В-третьих, он имеет малые габариты и вес. И, в-четвёртых, его можно приобрести практически на любом радиорынке, барахолке и в компьютерных сервисных центрах. Как говорится, дёшево и сердито.
Из всего многообразия моделей блоков питания нам лучше всего подходит блок формата АТX, мощностью не менее 250 Вт. Нужно только учесть следующее. Подходят лишь те блоки питания, в которых применён ШИМ-контроллер TL494 или его аналоги (MB3759, КА7500, КР1114ЕУ4). Можно также применить и БП формата AT, только придется изготовить еще маломощный блок дежурного питания (дежурку) на напряжение 12В и ток 150-200мА. Разница между AT и ATX – в схеме начального запуска. АТ запускается самостоятельно, питание микросхемы ШИМ–контроллера берётся с 12-вольтовой обмотки трансформатора. В ATX для начального питания микросхемы служит отдельный источник 5В, называемый «источник дежурного питания» или «дежурка».

Итак, блок питания имеется. Сначала необходимо его проверить на исправность. Для этого его разбираем, вынимаем предохранитель и вместо него подпаиваем лампу накаливания 220 вольт мощностью 100-200Вт. Если на задней панели БП имеется переключатель сетевого напряжения, то он должен быть установлен на 220В. Включаем БП в сеть. Блок питания АТ запускается сразу, для ATX нужно замкнуть зелёный и чёрный провода на большом разъёме. Если лампочка не светится, кулер вращается, а все выходные напряжения в норме — значит, нам повезло и наш блок питания рабочий. В противном случае, придётся заняться его ремонтом. Оставляем лампочку пока на месте.

Для переделки БП в наше будущее зарядное устройство, нам потребуется немного изменить «обвязку» ШИМ-контроллера. Несмотря на огромное разнообразие схем блоков питания, схема включения TL494 стандартная и может иметь пару вариаций, в зависимости от того, как реализованы защиты по току и ограничения по напряжению. Схема переделки показана на рис.3.

На ней показан только один канал выходного напряжения: +12В. Остальные каналы: +5В,-5В, +3,3В не используются. Их обязательно нужно отключить, перерезав соответствующие дорожки или выпаяв из их цепей элементы. Которые, кстати, нам могут и пригодиться для блока управления. Об этом — чуть позже.
Красным цветом обозначены элементы, которые устанавливаются дополнительно. Конденсатор С2 должен иметь рабочее напряжение не ниже 35В и устанавливается взамен существующего в БП. После того, как «обвязка» TL494 приведена к схеме на рис.3, включаем БП в сеть. Напряжение на выходе БП определяется по формуле: Uвых=2,5*(1+R3/R4) и при указанных на схеме номиналах должно составлять около 10В. Если это не так, придется проверить правильность монтажа. На этом переделка закончена, можно убирать лампочку и ставить на место предохранитель.

Схема и принцип работы.

Схема блока управления показана на рис.4.

Она довольно проста, так как все основные процессы выполняет микроконтроллер. В его память записывается управляющая программа, в которой и заложены все алгоритмы. Управление блоком питания осуществляется с помощью ШИМ с вывода PD7 МК и простейшего ЦАП на элементах R4,C9,R7,C11. Измерение напряжения АКБ и зарядного тока осуществляется средствами самого микроконтроллера — встроенным АЦП и управляемым дифференциальным усилителем. Напряжение АКБ на вход АЦП подается с делителя R10R11, Зарядный и разрядный ток измеряются следующим образом. Падение напряжения с измерительного резистора R8 через делители R5R6R10R11 подается на усилительный каскад, который находится внутри МК и подключен к выводам PA2, PA3. Коэффициент его усиления устанавливается программно, в зависимости от измеряемого тока. Для токов меньше 1А коэффициент усиления (КУ) задается равным 200, для токов выше 1А КУ=10. Вся информация выводится на ЖКИ, подключенный к портам РВ1-РВ7 по четырёхпроводной шине.
Защита от переполюсовки выполнена на транзисторе Т1, сигнализация неправильного подключения — на элементах VD1,EP1 ,R13. При включении зарядного устройства в сеть транзистор Т1 закрыт низким уровнем с порта РС5, и АКБ отключена от зарядного устройства. Подключается она только при выборе в меню типа АКБ и режима работы ЗУ. Этим обеспечивается также отсутствие искрения при подключении батареи. При попытке подключить аккумулятор в неправильной полярности сработает зуммер ЕР1 и красный светодиод VD1, сигнализируя о возможной аварии. В процессе заряда постоянно контролируется зарядный ток. Если он станет равным нулю (сняли клеммы с АКБ), устройство автоматически переходит в главное меню, останавливая заряд и отключая батарею. Транзистор Т2 и резистор R12 образуют разрядную цепь, которая участвует в зарядно-разрядном цикле десульфатирующего заряда (режим тренировки) и в режиме теста АКБ. Ток разряда 0.01С задается с помощью ШИМ с порта PD5. Кулер автоматически выключается, когда ток заряда падает ниже 1,8А. Управляет кулером порт PD4 и транзистор VT1.

Детали и конструкция.

Микроконтроллер. В продаже обычно встречаются в корпусе DIP-40 или TQFP-44 и маркируются так: ATMega16А-PU или ATMega16A-AU. Буква после дефиса обозначает тип корпуса: «P»- корпус DIP, «A»- корпус TQFP. Встречаются также и снятые с производства микроконтроллеры ATMega16-16PU, ATMega16-16AU или ATMega16L-8AU. В них цифра после дефиса обозначает максимальную тактовую частоту контроллера. Фирма- производитель ATMEL рекомендует использовать контроллеры ATMega16A (именно с буквой «А») и в корпусе TQFP, то есть, вот такие: ATMega16A-AU, хотя в нашем устройстве будут работать все вышеперечисленные экземпляры, что и подтвердила практика. Типы корпусов отличаются также и количеством выводов (40 или 44) и их назначением. На рис.4 изображена принципиальная схема блока управления для МК в корпусе DIP.
Резистор R8 –керамический или проволочный, мощностью не менее 10 Вт, R12- 7-10Вт. Все остальные- 0.125Вт. Резисторы R5,R6,R10 и R11 нужно применять с допустимым отклонением 0.1-0.5%. Это очень важно! От этого будет зависеть точность измерений и, следовательно, правильная работа всего устройства.
Транзисторы T1 и Т2 желательно применять такие, как указаны на схеме. Но если придется подбирать замену, то необходимо учитывать, что они должны открываться напряжением на затворе 5В и, конечно же, должны выдерживать ток не ниже 10А. Подойдут, например, транзисторы с маркировкой 40N03GР, которые иногда используются в тех же БП формата АТХ, в цепи стабилизации 3.3В.
Диод Шоттки D2 можно взять из того же БП, из цепи +5В, которая у нас не используется. Элементы D2, Т1 иТ2 через изолирующие прокладки от радиатора размещаются на одном радиаторе площадью 40 квадратных сантиметров. Зумер EP1- со встроенным генератором, на напряжение 8-12 В, громкость звучания можно подрегулировать резистором R13.
Жидкокристаллический индикатор – Wh2602 или аналогичный, на контроллере HD44780, KS0066 или совместимых с ними. К сожалению, эти индикаторы могут иметь разное расположение выводов, так что, возможно, придется разрабатывать печатную плату под свой экземпляр.

Программа
Управляющая программа содержится в папке «Программа» Конфигурационные биты (фузы) устанавливаются следующие:
Запрограммированы (установлены в 0 это значит там нужно поставить галочки):
CKSEL0
CKSEL1
CKSEL3
SPIEN
SUT0
BODEN
BODLEVEL
BOOTSZ0
BOOTSZ1

все остальные — незапрограммированы (установлены в 1).

Наладка.
Итак, блок питания переделан и выдает напряжение около 10В. При подключении к нему исправного блока управления с прошитым МК, напряжение должно упасть до 0.8..15В. Резистором R1 устанавливается контрастность индикатора. Наладка устройства заключается в проверке и калибровке измерительной части. Подключаем к клеммам аккумулятор, либо блок питания напряжением 12-15В и вольтметр. Заходим в меню «Калибровка». Сверяем показания напряжения на индикаторе с показаниями вольтметра, при необходимости, корректируем кнопками «<» и «>». Нажимаем «Выбор». Далее идет калибровка по току при КУ=10. Теми же кнопками «<» и «>» нужно выставить нулевые показания тока. Нагрузка (аккумулятор) при этом автоматически отключается, так что ток заряда отсутствует. В идеальном случае там должны быть нули или очень близкие к нулю значения. Если это так, это говорит о точности резисторов R5,R6,R10,R11,R8 и хорошем качестве дифференциального усилителя. Нажимаем «Выбор». Аналогично — калибровка для КУ=200. «Выбор». На дисплее отобразится «Готово» и через 3 сек. устройство перейдет в главное меню.
Калибровка окончена. Поправочные коэффициенты хранятся в энергонезависимой памяти. Здесь стоит отметить, что если при самой первой калибровке значение напряжения на ЖКИ сильно отличается от показаний вольтметра, а токи при каком — либо КУ сильно отличаются от нуля, нужно применить (подобрать) другие резисторы делителя R5,R6,R10,R11,R8, иначе в работе устройства возможны сбои. При точных резисторах (с допуском 0,1-0,5%) поправочные коэффициенты равны нулю или минимальны. На этом наладка заканчивается. Если же напряжение или ток зарядного устройства на каком-то этапе не возрастает до положенного уровня или устройство «выскакивает» в меню, нужно ещё раз внимательно проверить правильность доработки блока питания. Возможно, срабатывает защита.

Весь материал одним архивом можно скачать здесь1.87 MB


А вот Фото что получилось у меня.

Вместо лампочки которая стоит в качестве нагрузки можно пременить не сложную схему электроной нагрузки которая отлично работает!

Автор данной разработки: Sergey212



Печатная плата в lay

Обсудить на форуме.

Источник: http://electronics-lab.ru

ЗАРЯДНО-РАЗРЯДНОЕ УСТРОЙСТВО

   В этой статье речь пойдёт о разрядно-зарядном устройстве (РЗУ). Так как у моих детей много радиоуправляемых устройств, в виде разных машин, танка и вертолёта, то соответственно такое же количество простых зарядок к ним. Постоянно приходилось выбирать из кучи ту, которая нужна была на данный момент. Причём разъёмы для подключения аккумулятора у большинства, были одинаковые и различались лишь по напряжению.

   Логично, что перепутать их не составляло труда, что и было сделано по неосторожности. Итог — расплавившийся блок зарядки! Это натолкнуло меня на создание данного устройства, выполненного в корпусе неисправной автомагнитолы. Функционально зарядно-разрядное устройство можно разделить на 8 узлов.

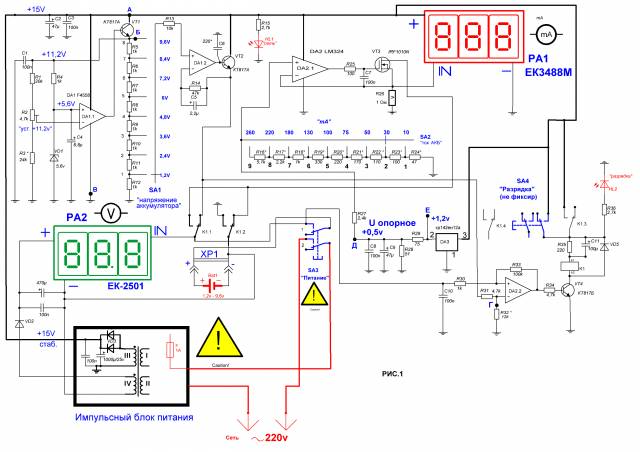

   Первый узел — блок питания. Так как он промышленного производства, останавливаться особо на его конструкции не будем. Для данной конструкции подойдёт как импульсный, так и обычный сетевой трансформатор с напряжением на вторичных обмотках 12-13 вольт. Главное он должен иметь две вторичные независимые обмотки. Для чего это нужно, будет сказано далее. В моём первом варианте, как я уже говорил, использован импульсный блок питания от старого компьютерного периферийного устройства, с двумя независимыми обмотками. Напряжение на обмотке III (рис. 1) стабилизировано с помощью параллельного стабилизатора и оптопары, управляющей силовым транзистором блока питания. Обмотка IV не стабилизирована, и имеет напряжение 11 вольт.

   Второй узел — высокостабильный источник напряжения с питанием параметрического стабилизатора R4, VD1 выходным напряжением от этого же источника. За основу его была взята схема из журнала «Радио» № 1 за 1997г. автора С. Алексеева (зарядные устройство для Ni-Cd аккумуляторов и батарей). Во втором экземпляре такого же устройства, сделанного знакомому, по его просьбе, этот модуль был собран иначе (рис.2), но принцип действия его тот же. С выхода источника, эмиттер VT1 (рис.1), стабилизированное напряжение поступает на делитель, состоящий из R5-R12, и через переключатель SA1 на повторитель напряжения. С точек соединения (1-8) снимается опорное напряжение от 1,4v до 11,2v. На схеме обозначение 1,2v., 2,4v, 3,6v….11,2v, соответствует 1,2,3….8 аккумуляторам. В радиоуправляемых игрушках используются аккумуляторы, состоящие из нескольких одиночных элементов (рис.3). Напряжение заряженного аккумулятора должно быть на 17-20% больше номинального, т.е. 1,4v-1,44v. Для 8 отдельных аккумуляторов номинальное напряжение 9,6v (1,2х8), а 11,2v (1,4х8) соответствует полностью заряженному аккумулятору. Обозначение 1,2v., 2,4v и т.д. на панели управления, указано для удобства пользования, так как на аккумуляторах пишут именно номинальное напряжение.

   Третий узел зарядно-разрядного устройства – точный повторитель напряжения снимаемого с SA1, с большой нагрузочной способностью, который тоже взят из указанной статьи. В его состав входят элементы R13,R14,DA1.2,VT2,C5,C6. Подбором конденсатора С6 устраняют высокочастотную генерацию узла. В первом варианте VT2 КТ972А, во втором КТ817А. Разницы в работе не замечено.

   Четвертый узел – стабилизатор тока, собранный на микросхеме DA2.1 и транзисторе VT3. В цепи истока стоит мощный резистор R26 сопротивлением 1ом и мощностью 5Вт, являющийся датчиком тока. Напряжение с него поступает на инвертирующий вход микросхемы DA2.1. Особенностью данного стабилизатора тока является линейная зависимость напряжения на неинвертирующем входе и тока на стоке транзистора, т.е. проще говоря, напряжение равно току. При Uвх=1mV, ток в цепи стока будет 1mA, при Uвх=1V, ток соответственно 1А. Применение транзистора VT3 типа IRF1010N, обусловлено весьма малым сопротивлением открытого канала — 0,01ома. Иные значения тока подбираются резисторами R16-R24. Минимальное значение подбирают резистором R24 в положении «1» SA2, следующее значение тока резистором R23 в положении «2» SA2, и так далее. Если использовать опорное напряжение +1,2V, снятое с точки «Е» (рис.1), то максимальный ток разряда-заряда будет около 1,2А. Но при этом, следует заменить транзистор VT2 более мощным.

   Пятый узел – разрядный. Он используется для предварительного разряда аккумулятора. Известно что, если аккумулятор не разряжать до значения 1 вольт на 1 элемент, начинает проявляться так называемый «эффект памяти», соответственно ёмкость аккумулятора со временем уменьшается. Особенно это характерно для NI-Cd аккумуляторов. Узел состоит из компаратора на микросхеме DA2.2, транзистора VT4,реле К1 и кнопки включения режима разрядки SA4, имеющей не фиксированное положение в нажатом состоянии. При кратковременном нажатии на SA4,если напряжение на одном элементе аккумулятора более 1V, включается реле К1 и своими контактами К1.3, подключает узел к шине питания +15V, контакты реле К1.2 подключают (-) аккумулятора к общем минусовому проводу (земле) устройства, а (+) аккумулятора через К1.1 к стоку VT3.Начнётся разрядка. От положения SA2 (ток АКБ), зависит ток разряда. После предварительной разрядки аккумулятора, компаратор наDA2. 2 отключает реле, и (-) аккумулятора контактами реле К1.2 подключает к стоку VT3, (+) контактами К1.1 к эмиттеру VT2. Начнётся зарядка тем же током. Нормальным током заряда считается ток 1/10 от ёмкости аккумулятора. При ёмкости аккумулятора 1000mAh, ток заряда-100mA. Работа узла зависит от количества и напряжения аккумуляторов, подключенных к устройству и положения SA1. Напряжение на инвертирующем входе DA2.2 (т. Г), должно быть 1V (подбирается резистором R32) в положении «1» переключателя SA1, и с каждым переключением увеличиваться на 1V. В положении «8» SA1, соответственно 8V.

   Шестой узел — стабилизатор образцового напряжения с выходным напряжением +0,5 вольта. Изменить его можно подбором резисторов R28,R29. Он собран на DA3. Опорное напряжение необходимо для работы стабилизатора тока DA2.1, VT3. В первом варианте он выполнен на одном из четырёх ОУ входящих в состав DA2 и транзисторе для поверхностного монтажа. Опорное напряжение такое же и составляет +0,5v. Следует отметить, что этот узел на КР142ЕН22 имеет более простое решение.

   Седьмой узел РА1 — это цифровой измеритель тока. В данном варианте использован модуль ЕК3488М фирмы ЕКITS, включенный в режим измерения напряжения до 1V. Напряжение питания модуля по паспорту 6-20V, ток потребления около 0,08А. Измерительный вход ЕК3488М подключен к резистору R26. Напряжение на нём равно току разряда-заряда. Питается модуль, как и всё устройство от обмотки III трансформатора блока питания.

   Восьмой узел РА2. В первом варианте РА2 отсутствует, однако с его установкой нет никаких проблем. Второй вариант (для знакомого) имеет РА2. В начале статьи, рассказывая о блоке питания, я сказал о дополнительной независимой вторичной обмотке трансформатора. Она нужна для питания вольтметра на модуле EK-2501, той же фирмы. Измерительный вход модуля всегда подключен к плюсовому выводу разъёма ХР1, к которому подключается аккумулятор, через первую группу контактов SA3,замкнутых при включении устройства. Общий провод модуля подключается к минусовому выводу ХР1. Это схемное решение позволяет контролировать напряжение на аккумуляторе, как во время заряда, так и во время разряда, а минус аккумулятора связан с «землёй» устройства только во время режима разрядки. Если же (-) вольтметра подключить к «земле» устройства, то не будет контролироваться изменение напряжения на аккумуляторе. Вот именно по этой причине и нужна обмотка IV в блоке питания. В принципе можно обойтись без вольтметра и дополнительной обмотки, контролируя лишь ток. Нулевым показаниям миллиамперметра РА1, соответствует полная зарядка аккумулятора. Вторая группа SA3 используется для подключения блока питания к сети. Такое решение принято для исключения разрядки аккумулятора через элементы устройства, при положении SA3 в состоянии выключено, если, к примеру, нет времени разъединять разъёмы аккумулятора и разрядно-зарядного устройства.

   Описанное зарядно-разрядное устройство находится в эксплуатации с августа 2009 года, и не разу не подводило. Надеюсь, статья была интересной для вас. Если возникнут, какие вопросы, задавайте на форуме. Всем удачи, с вами был Сергей Крылов. (INVERTOR).

Originally posted 2019-07-14 18:13:11. Republished by Blog Post Promoter
