Схемы цветомузыки на тиристорах. Цветомузыка на тиристорах: схемы, принципы работы и сборка своими руками

Основные элементы схемы:

1. Входной усилитель — усиливает входной звуковой сигнал до необходимого уровня.
2. Фильтры НЧ, СЧ, ВЧ — разделяют сигнал на низкие, средние и высокие частоты.
3. Тиристоры — управляют включением соответствующих ламп.
4. Цветные лампы — красная, зеленая, синяя для визуализации звука.
5. Блок питания — обеспечивает необходимое напряжение для работы схемы.

Особенности 4-канальной схемы цветомузыки

Четырехканальная схема цветомузыки отличается от трехканальной наличием дополнительного частотного канала. Это позволяет более точно разделить звуковой спектр и получить более разнообразные световые эффекты. Какие преимущества дает четвертый канал?

• Более детальное разделение частот звука
• Возможность использования четырех разных цветов подсветки
• Более плавные и разнообразные световые переходы
• Улучшенная синхронизация света и звука

При этом 4-канальная схема несколько сложнее в реализации и требует большего количества компонентов. Но результат того стоит — световое шоу получается более впечатляющим.

Выбор элементной базы для сборки цветомузыки

При самостоятельной сборке цветомузыки важно правильно подобрать компоненты. На что нужно обратить внимание?

• Тиристоры — ключевой элемент схемы. Подойдут серии КУ101, КУ201 и аналоги.
• Транзисторы для предварительных усилителей — КТ315, КТ361 или подобные.
• Резисторы и конденсаторы для фильтров — номиналы зависят от конкретной схемы.
• Лампы или светодиоды — мощность выбирается исходя из желаемой яркости.
• Трансформатор в блоке питания — должен обеспечивать необходимый ток.

Важно использовать качественные компоненты от проверенных производителей. Это обеспечит надежную и долговременную работу устройства.

Пошаговая инструкция по сборке цветомузыки своими руками

Рассмотрим основные этапы сборки простой цветомузыки на тиристорах:

1. Подготовить все необходимые компоненты согласно выбранной схеме.
2. Собрать входной усилитель на транзисторе.
3. Изготовить фильтры для разделения частот.
4. Собрать каналы управления на тиристорах.
5. Подключить лампы или светодиоды к выходам каналов.
6. Собрать и подключить блок питания.
7. Выполнить монтаж всех узлов на общей плате.
8. Настроить чувствительность каналов с помощью подстроечных резисторов.
9. Проверить работоспособность и при необходимости произвести отладку.

При сборке важно строго следовать схеме и соблюдать полярность компонентов. Рекомендуется использовать макетную плату для предварительной сборки и отладки схемы перед окончательным монтажом.

Настройка и отладка собранной цветомузыкальной установки

После сборки цветомузыки необходимо провести ее настройку для корректной работы. Какие основные этапы включает процесс настройки?

• Проверка правильности всех соединений
• Настройка входного усилителя
• Регулировка чувствительности каждого канала
• Подстройка частотных фильтров
• Проверка работы каждого канала по отдельности
• Комплексное тестирование на разных музыкальных композициях

Для точной настройки рекомендуется использовать осциллограф и генератор звуковых частот. Это позволит добиться оптимальной работы всех каналов цветомузыки.

Цветомузыка. Что может быть проще?

Цветомузыка. Что может быть проще?

Вы начинающий радиолюбитель  и вам нечем заняться? Хотите что-нибудь спаять, но не можете определиться с  выбором? Делаем цветомузыку! Устроим  дома дискотеку и будем зажигать, но сначала включим паяльник и  немного попаяем. Не хотим дискотеку, просто поставим возле компьютера в  уголок, пусть моргает под музыку.

Цветомузыкальная установка  позволяет получать цветные вспышки  в такт с исполняемой мелодией. Для начала возьмём транзистор, светодиод, резистор и источник питания 9В. Подключим  источник звука и подадим напряжение

И что мы видим? Светодиод  мигает в ритм музыки. Но мигает надоедливо под уровень громкости. И тут встаёт вопрос разделения звуковой частоты. В этом нам помогут фильтры из конденсаторов и резисторов. Они пропускают только определённую частоту, и получается, что светодиод будет мигать только под определённые звуки

На схеме приведён пример простой цветомузыки.

Вы собрали надёжное, прекрасно  работающее цветомузыкальное устройство, но чего-то не хватает? Модернизируем  его!

Начнём с самого главного. Увеличим яркость.  Для этого будем использовать лампы накаливания на 12 вольт. В схему добавляем тиристоры и питаем устройство от трансформатора. Тиристор – управляемый диод, позволяющий управлять мощной нагрузкой с помощью слабых сигналов. При прохождении через него постоянного тока он остаётся в открытом состоянии даже без управляющего сигнала, при переменном токе принцип работы похож на транзисторный. Имеет анод, катод – как у диода, и дополнительный управляющий электрод. Способен выдерживать приличную нагрузку, поэтому используется в схеме для управления лампами накаливания.

Звуковой сигнал подаётся от усилителя НЧ, мощностью 1-2 вата. Тиристоры практически любые, рассчитанные под ток ламп, лампы – автомобильные на 12 вольт. Трансформатор должен отдавать достаточный ток (1.5-5 ампер) в зависимости от ламп.

Если у вас есть опыт работы с сетевым напряжением, то лучшим вариантом будет использование  осветительных ламп на 220 вольт. Сетевой трансформатор в таком случае не понадобится, а вот звуковой лучше оставить для защиты источника звука. При этом всё должно быть тщательно изолировано и размещено в надёжном корпусе.

Теперь делаем фоновую  подсветку. Она будет работать обратно  основным каналам: при отсутствии звука  светодиод горит постоянно, подаётся звук – светодиод гаснет. Можно  сделать один общий фоновый канал  или несколько с отдельными звуковыми  фильтрами и подключить по предыдущей схеме.

В схеме добавлен резистор (R2) для постоянного открытия транзистора. Поэтому ток через светодиод  проходит свободно, но звуковой сигнал способен закрывать транзистор, светодиод  гаснет.

Заменим трансформатор на транзисторный усилитель.

Избавляемся от звукового  провода при помощи микрофона. Добавим  его в предыдущую схему. Теперь цветомузыка  будет реагировать на все окружающие звуки, в том числе и на разговор.

В схеме приведён пример двухкаскадного микрофонного усилителя. Резистор R1 необходим для питания микрофона, R2 R6 устанавливают смещение, R4 – настройка чувствительности. Конденсаторы C1-C3 пропускают переменный звуковой сигнал и не дают пройти постоянному току. Микрофон – любой электретный. Если схему использовать просто как предусилитель, то R1 и микрофон убираются, звуковой сигнал подаётся на C1 и минус питания. Номиналы деталей не критичны, особая точность здесь не важна. Главное не делать ошибок и у вас всё получится.

Представляю вашему вниманию цветомузыку на 12в с  транзисторами КТ805ам.

В данной цветомузыке  используется минимум деталей:6 сопротивлений  номиналом 100 Ом, конденсаторы 5-ти номиналов  и три транзистора КТ805ам.Также можно использовать другие транзисторы марки КТ, я использовал КТ829.

Собирал цветомузыку  навесным монтажом, т.к имеется мало деталей, но ниже есть печатная плата цветомузыки на 2 канала (стерео)

Для сборки нам понадобятся:
резисторы номиналом 100 Ом — 6шт
конденсаторы следующих номиналов: 100мкФ — 1шт, 47мкФ — 1шт, 4,7мкФ — 2шт, 1мкФ — 1шт
3 транзистора марки КТ, в моем случае КТ829

Конденсаторы использую  полярные (полярность соблюдать как  на схеме) иначе работать не будет!

Вместо резисторов r4,r5,r6 я использовал переменные номиналом 10К, вместо светодиодов я использовал  светодиодную ленту.

Для работы данной цветомузыки  потребуется предусилитель, в качестве него я использую усилитель вега10у-120с, подключаю к выходам на колонки

Светомузыкальная  установка на светодиодах

Светомузыкальная установка  создаёт зрительный эффект на домашней ёлке или на дискотеке. С первыми  аккордами музыки светодиодные гирлянды разгораются разноцветными переливами.
В основе работы схемы лежит принцип частотного разделения звукового сигнала в каналах, разным частотам соответствует свой цвет свечения светодиодов.
Для устранения эффекта мерцания и снижения усталости глаз введён канал подсветки, отключение которого происходит при включении в работу канала синего цвета.
Схема устройства состоит из трёх светомузыкальных каналов: низкой – красный, средней- зелёный и высокой частоты – синий. Во входных цепях установлены регуляторы уровня сигнала, от режима установки которого зависит яркость гирлянд.

Уровень входного сигнала  может варьироваться от 0,5 до 3 вольт- вход «радио», для более высокого уровня сигнала, как от трансляции, порядка тридцати вольт выполнен дополнительный вход- «линия».
Дополнительно, для удобства, установлен регулятор уровня входного сигнала.

В принципиальную схему кроме  трёх каналов с входными фильтрами  входят: входной усилитель сигналов, канал подсветки и адаптер  питания.

Описание схемы:
Ключевыми устройствами в канал схемы являются тиристоры.
Внешний сигнал с разграничение по уровню подаётся на верхний или нижний вход (линия или радио).
Сигнал через регулятор яркости R9 и конденсатор С3 поступает на вход усилителя на транзисторе VT1 обратной проводимости. В усилители предусмотрено автоматическое ограничение сигнала диодом VD1. Превышение сигнала на базе транзистораVT1 приводит к открытию диода VD1 и шунтированию перехода база-эмиттер.
Снятый с коллектора транзистора VT1 сигнал поступает для распределения на входные регуляторы уровня каналов, резисторы R1. Далее сигнал поступает на фильтры каналов с частотным разделением 50-200 Гц, 250-1000Гц,1200-5000Гц.

После частотного разделения сигналы поступают на вход предварительных  усилителей на тиристорах VS1. Резисторы R3 позволяют подогнать чувствительность входных тиристоров в связи с  разбросом характеристик.
Усиленный сигнал с нагрузки R5 катода VS1 поступает на управляющий электрод усилителя мощности на тиристорах VS2. Светодиодные гирлянды HL1-HL21 включены попарно в анодную цепь выходного тиристора по десять штук в две параллельные линии. В светодиодные линии также установлены ограничительные резисторы R6,R7 -(R17,R18 в подсветке).
Канал подсветки составлен на одном тиристоре VS3 и управляется с анода выходного тиристора синего канала.

Питание предварительного усилителя и выходных каналов раздельное – предварительный усилитель питается от двухполупериодного выпрямителя на диодном мосте VD3 и далее через резистор R16 и диод VD2 в обратном включении.
Диод VD2 предотвращает шунтирование тиристоров каналов постоянным напряжением, сглаженным конденсатором С4.
Каналы светомузыкальной установки питаются импульсным напряжением с выпрямителя VD3.
Силовой трансформатор Т1 установлен небольшой мощности не более 20 ватт от китайского адаптера, конечно при возможной замене светодиодной гирлянды на лампочки, мощность трансформатора придётся увеличить раз в пять.

Наладка светомузыкальной установки заключается в подборе начальных уровней сигнала на каждом канале, желательно подать сигнал с генератора и подбором конденсаторов С1,С2 добиться соответствия полосы пропускания каналов.
Канал подсветки подстраивается резистором R14.

Таблица замен:

Следует заметить что в  схеме все три канала имеют  одинаковые наименования деталей, так  как идентичны, кроме входных  фильтров, количество каналов можно  увеличить выполнив две платы, что даст возможность дополнить цвета.
Схема собрана на печатной плате и установлена с трансформатором в пластмассовом блоке БП-1.
Гирлянды располагаются по усмотрению читателя, подключаются к схеме устройства тонким многожильным проводом в изоляции диаметром 0.24мм.

ЦМУ

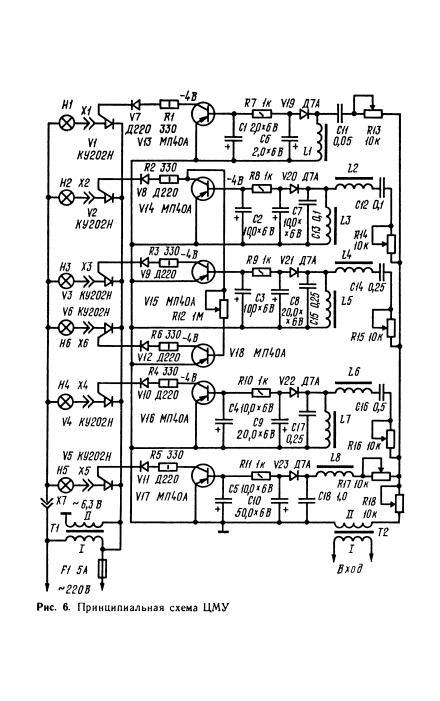

Трехканальное цветомузыкальное устройство с возможность наращивания  количества ламп в каждой гирлянде. Uпит.= 10…15В.

ООО «СпецЭнергоКабель» — радиочастотные коаксиальные и трибоэлектрические кабели рк 50, 75 Ом

Цвет музыки самодостаточен со светом. Цветомузыка на ардуино

Конкурс радиолюбителей-початкивцев
«Моя радиоаматорная стройка»

Конкурсный проект радиоаматора-початкивця.
«Пятиканальная светлая цветная музыка»

Привет вашим друзьям и гостям сайта!
Представляю вашему вниманию вашего третьего конкурсного робота (еще один конкурсный сайт) радиоаматора-початкивца. Автор дизайна: Морозас Игорь Анатольевич :

Привет радиолюбителям!

Что касается богатого новичка, то главная проблема заключалась в том, с чего бы это, что будет моим первым выбором. Начиная с того, что я хотел приехать домой первым черным. Первый — музыка цвета, второй — высокопроизводительный динамик для наушников. Почва с первого раза. Арт на тиристорах оформили как избитый вариант, выбрав цветовую музыку для светлых RGB линий. Я отказываюсь от своей работы.

Схема цветомузыки взята из интернета. Музыка у Color простая, на 5 каналов (один канал — белый фон). К кожному каналу можно подключить световую линию, а для работы на входе требуется сигнал низкого напряжения. Автор реквизита использует подсистему из компьютерных колонок. Покупаю из складного, выбираю схему питания по даташиту на микросхемы TDA2005 2х10 Вт. Если напряжения достаточно, принесите из резерва. Решительно скрещиваю все схемы в программе sPLAN 7. 0

Рис.1 Схема музыкального сопровождения с субсиленным входным сигналом.

В схеме музыки в цвете все конденсаторы электрические, на напряжение 16-25в. Необходимо настроить полярность знака варто «+», в остальных случаях смена полярности не влияет на мигание света. Примите, я не назвал кого. Транзисторы КТ819 можно заменить на КТ815. Резистор потужностью 0,25 Вт.

В схеме подстанции обовъязковая микросхема должна размещаться на радиаторе менее 100 см2. Электролитические конденсаторы 16-25в. Конденсаторы С8, С9, С12 податливые, на напряжение 63в. Резисторы R6, R7 1 Вт, 0,25 Вт. Сменный резистор R0 — двойной, выдерживает 10-50 кОм.

Блок жизни Взял заводской импульсный мощностью 100Вт, 2х12в, 7А

На выходных хотелось бы съездить на радиорынок за доставкой радиодеталей. Следующее задание — раскрасить раскрашенную вручную плату. Для этого выбираем программу Sprint-Layout 6.0. «Отдать радиостанции для початковцев. Оказывается легко, я передумал.

Рис. 2. Цветная музыкальная доска.

Рис. 3. Плата за сброс давления.

Плата за технологию ЛУТ. В интернете много информации об этой технологии. Меня устраивает, если посмотреть на заводе, то ЛУТ отодрал детали сбоку.

Рис 3.4 Хранение радиодеталей на плате

Рис 5

Как сделать наиболее удобно при выборе схемы радио — це комплектовать все в кейсе. Купил готовый корпус в радиомагазине.

На переднюю панель я зробив такой чин. В программе Фотошоп, нарисовав старый вид передней панели, можно установить сменные резисторы, вимик и свет через один из каналов скина. Готовую малышку вырезала стримерным принтером на тонкой глянцевой фотобумаге.

На нежирную панель с отверстиями клею фотобумагу столярным клеем:

После этого клею панели под тиг пресс. На пользу. У меня жим штанги 15 кг:

Остаток памяти:

Ось что получилось:

Дополнения к статье:

(2,9 МБ, 2958 просмотров)

Новые друзья и гости сайта!

Не забудьте высказать свое мнение о том, насколько конкурентоспособны роботы и принять участие в голосовании за дизайн, который вы заслужили на форуме сайта. Спасибо.

Актуальные предложения для повторяющих строительство:
1. К такому плотному стерео эхолоту можно подключить колонки, тогда у нас будет два расширения в одном — музыка красок и низкочастотный эхолот.
2. Включение полярности включения электролитических конденсаторов в музыкальную цепь не влияет на робота, лучше настроить полярность.
3. При входе музыки в цвет, петь быстрее поставить вход вузол для отнесения сигналов с левого и правого каналов (). У автора, судя по схемам, на ВЧ музыкальном канале (синий) поступает сигнал с правого канала звукового сигнала, а на остальных музыкальных каналах подается сигнал с левого канала звукового сигнала, либо он лучше подавать сигнал на все каналы с сумматора аудиосигнала.
4. Замена транзистора КТ819 на КТ815 с переносом изменения количества возможных подключений светодиодов.

Практически все цветные насадки имеют достаточную герметичность, раскрыты под замком включения ламп. Є в инете схемы КМУ и на светодиодах, но вонь звучит под маломощным светодиодом. Как к такому светильнику подключиться на 50-100? Можно взять за основу еще одну гнусную схему музыки (перед этим посмотреть на звук через микрофон) и если поменять часть звука, убрать плохой результат.

Схема важного КМУ на герметичные светодиоды

Схема важного КМУ на 220В
Схема важного КМУ на 12В универсальная доска. Трансформатор берется от любой магнитолы. Виниры идеально подходят для того, чтобы симметричные и рассчитанные на 10 В обмотки. Тиристоры ВТ151/600 вибрировали как хард-ключ, из запаса, чтобы вонь не выгорала от больших струй.

Схему можно полностью заизолировать в виде сетки, чтобы застосувать часть на симисторах и оптронах.

При своевременной проверке монтируйте замену светодиодных резисторов розового цвета опоры и мощностью 10 Вт. стринги на 12 В постоянного тока на ЦМУ, то можно всю схему запитать 12 вольтами от драйвера импульсной строки, а часть схемы убрать с полевых жестких транзисторов.

Вариант схемы наведен выше. Здесь резистор R2 используется для изменения потока светодиодных цепочек (или напряжённого одиночного светодиода).

Прежде чем говорить, с установленными высоковольтными светодиодами, например, на 100 Вт (32 В на 3 А) — подайте живое напряжение драйвера через светодиод на блок полевых транзисторов (переключив в даташите вы можете проверить эти параметры U/I), и давайте назначим более высокий резистор, чтобы установить необходимый уровень сопротивления.

Корпус виконов деревянный (материал легче узнать и проще изготовить). Открытые под светильники просверлены большими резцами. Естественно спереди есть все необходимые ручки регулировки уровня сигнала и каналов ВЧ-СЧ-НЧ и кнопка жизни.

Даже более простая трехканальная RGB музыка на светодиодах не мстит за дефицитные или дорогие компоненты. Все элементы в полном объеме вы сможете узнать от самого юного радиолюбителя.
Принцип роботизированной цветной музыки — это классика, ставшая поистине самой популярной. Вина делятся на три отдела звукового диапазона: высокие частоты, средние частоты и низкие частоты. Оскілки цвета музыки трехканальные, то скин канал показывает свой между частотами и как только он достигает порогового значения — свет зажигается. В результате при воспроизведении музыкальных композиций рождается эффект теплого света, когда свет переливается разными цветами.

Схема простой музыки

Три транзистора — три канала. Скин-транзистор играет роль порогового компаратора и он равен 0,6 Вольта — транзистор включается. Задача транзистора — служить источником света. Кожный канал имеет большой цвет.
Перед скин-транзистором стоит RC копье, играющее роль фильтра. Визуально схема состоит из трех независимых частей: верхняя часть — это весь высокочастотный канал. Средняя часть – это канал средних частот. Ну и самый нижний канал за контуром — это канал низких частот.
Цепь под напряжением от 9 вольт. На вход подается сигнал с наушников или динамиков. Если чувствительность не вистачатиме, то надо будет подобрать подстанционный каскад на одном транзисторе. А если чувствительность высокая, то можно поставить на вход другой резистор и регулировать уровень входа.
Транзисторы можно брать как есть, не обовъязково КТ805, сюда же можно поставить низковольтные типа ТК315, так что будет меньше одного светодиода. И взагали, лучше использовать складской транзистор КТ829тип.

Там же можно взять другие компоненты схемы.

Складной цветной нот

Вы можете выбрать цвет нот, подвесив его или на монтажной пластине, как вы это сделали.
чинить не пришлось, подобрали, и как и все детали фурнитуры — все работает и светит без проблем.

А как можно подключить RGB свет одной линией на вход?

Очевидно возможно, для чего вся схема подключена не к 9В, но до 12. Глубокие дрітки стрічки подключаются к плюсу 12 В, а RGB-каналы коммутируются транзисторами. Если жизнь вашей светлой линейки перевалилась на один метр, то на радиаторы тоже необходимо установить транзисторы, чтобы смрад перегрева не выходил из строя.

Цветомузыка в роботах

Смотри, чтобы досить гарно. Жаль, что через картинки ничего не передать, видео на это дивится.

В этой статье мы поговорим о музыке красок. Кстати, на кожу радиолюбителей-початков, да и не только, в свое время свалили необходимость подбирать цвет музыки. Что это такое, я думаю, видно всем — кажется проще, создание визуальных эффектов, которые меняются в такт музыке.

Та часть цветомузыки, как и випроминює свет, может проигрываться на тусклых лампах, например, в концертной обстановке, такая цветомузыка нужна для домашних дискотек, можно работать на громких лампах, подогреве 220 вольт, и как планируется цветная музыка, для повседневного використанняїї можно виконать на диодах.

В остальные часы, с появлением в продаже световых линеек, появляется все больше и больше толп цветных и музыкальных приставок с разнообразием таких светодиодных линеек. В любом случае, для складывания Цвета Музыкальных Установок (сокращенно КМУ) нужен сигнал, в роли ёго может выступать микрофон из выбранных декильком каскадов подсилувача.

Также сигнал можно брать с линейного выхода надстройки, звуковой карты компьютера, с выхода mp3 плеера и т.д. Схема пидсиловача показана на шагающем малыше:

Пидсилювач — схема

Далее рисуется схема одноканальной музыки для цвета с фильтром, который работает параллельно с субсилювачем (подробнее). В этой схеме светодиод светит под бас (низкие частоты). Чтобы сделать сигнал равным сигналу в музыкальной цепи, цвета передач меняют изменением резистора R6.

Установить и проще музыкальные схемы, так можно выбрать початок, на 1 транзисторе, перед этим не надо перебарщивать, одна из этих схем показана чуть ниже:

Цветомузыка на транзисторах

Схема пайки разъемов штекера Jack 3.5 указана на степпинге:

Почему-то нет возможности подобрать передний переключатель на транзисторах, можно заменить с трансформатором, который повысит его как выключатель. Такой трансформатор отвечает за то, чтобы видеть напряжение на обмотках 220/5 Вольт. Обмотка трансформатора с меньшим числом витков подключается к звуковому разъему, например магнитола, параллельно с динамиком блок питания отвечает за видя напряжение как минимум 3-5 ватт. Обмотка с большим количеством витков подключена к входу музыки.

Зрозумило, цвет музыки не только одноканальный, может быть 3, 5 и более насыщенно-канальный, если скин светлый, или мигает светящаяся лампочка когда частоты в своем диапазоне. В любом случае диапазон частот определяется выбором фильтров. На обидной схеме трехканальная цветомузыка (как я недавно выбрал) в качестве фильтра есть конденсаторы:

Если бы мы хотели подмигнуть в остальной части схемы не просто светодиод, а световая линия , то рядом со схемой добавить резисторы потоковой связи R1, R2, R3. Как правило, линия или свет викорированы RGB, это вина виконана от светящегося анода. Так же планируется подключение световых линий большого возраста, для управления линией, рядом останавливающих пот транзисторов, установленных на радиаторах.

Итак, так как световые линии застрахованы на всю жизнь от 12 Вольт, то понятно, что жизнь на цепи должна быть до 12 Вольт, и жизнь можно стабилизировать.

Тиристори в цветомузыке

Доси статти розповидаллось только о цвето-музыке дополнений на светодиодах. Если есть необходимость подбора КМУ на лампах обогрева, то для управления яркостью ламп необходимо будет останавливать тиристор. Что такое тиристор? Трехэлектронная токопроводящая насадка Ce, которая может подойти Анод , Катод и Железный электрод .

Тиристор КУ202

Тиристор Радянского КУ202 изображен на маленьком. Тиристоры, так как планируется перетягивать винчестеры, так же необходимо работать на теплоснабжение (радиатор). Как малютку, тиристор можно срезать с гайки и прикрутить аналогично жестким диодам. Современный импорт просто фиксируется фланцем с отверстием.

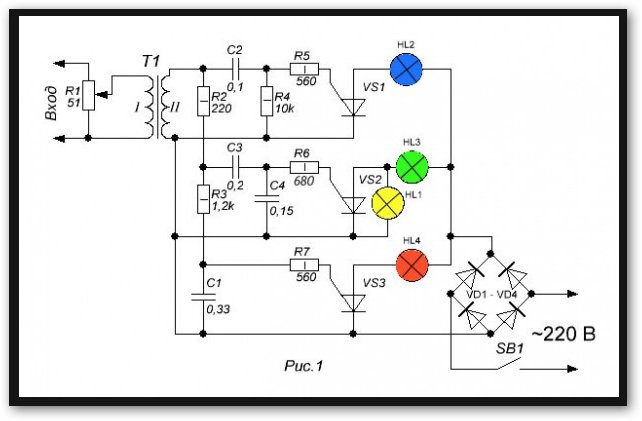

Одна из таких цепей на тиристорах наведена выше. Это схема трехканальной музыки с подвижным трансформатором на входе. При различном подборе аналогов тиристоров нас удивило максимально допустимое напряжение тиристоров, в нашем случае у КУ202Н 400 вольт.

Аналогичная схема цветомузыки направлена ​​на малыша; Также в системный блок можно завести музыку на светодиодах. Я выбрал такую ​​трехканальную музыку с подсилювачем на корпусе перед сидиром. Когда этот сигнал был взят со звуковой карты компьютера за дополнительный сигнал, оказалось, что активна акустика и музыка цветов. Регулировка равного сигнала передавалась как дикая, поэтому по каналам было нормально. Передний блок питания и цветной музыки были запитаны в виде розового молекса на 12 Вольт (желтый и черный дротики). Схемы предусиленной и трехканальной музыки были выбраны для них более четко. Используют и другие схемы музыки на светодиодах, например она тоже трехканальная:

Цветная музыка на 3-х светодиодах.

В этой схеме, на вид, который я выбираю, викоризуется в каналах средних частот и индуктивности. Для тех, кто хочет сделать проще, наступлю на схему на 2 канала:

Если выбрать музыку на лампах, то можно будет выиграть светофильтры, чтобы можно было в своей комнате , как самоуверенный так и купил. Светофильтр показан на маленьком ниже, который продается:

Активные любители цветовых эффектов выбирают насадки на базе микроконтроллеров. Ниже представлена ​​схема чоти-канальной музыки на МК AVR tiny 15:

Микроконтроллер Tiny 15 в этой схеме можно заменить на tiny 13V, tiny 25V. Я оглядываюсь и хочу сказать себе, что музыка на лампах играет по типу цветной музыки на светодиодах, потому что лампы более инертны, меньше светят. А для самостоятельного повторения можно порекомендовать следующую ось

Красочная музыка своими руками — что можно получить и захлопнуть для радиоаматора, пусть и несуразного, составив хорошую схему.

Современная радиотехника имеет большое разнообразие радиоэлементов и светодиодов, важно провести между ними различие. Большая цветовая гамма, ярче и светлее, высокая скорость спрацовування различных элементов, низкое энергосбережение. Этот список преимуществ можно продолжать до бесконечности.

Принцип работы музыки: свет, выбранный по схеме, мигает при наличии четкого джерела на звук (а может плеера или магнитолы и колонок) с поющей частотой.

Достижения победы светлокровных перед победителями перед КМУ:

• интенсивность света и большая цветовая гамма;
• гарна швидкист;
• низкое энергопотребление.

Простейшие схемы

Музыка простая по цвету, по выбору, свет может быть только один, жить в джереле постоянного потока с напряжением 6-12 В.

Можно выбрать больший схему, яркой линией и подобрать нужный транзистор. Низкорослые — это те, кто осознает низкую частоту мерцания света в свете звука. Другими словами, полный эффект можно предсказать только для одного равного звука. Если вы измените плотность, то произойдет мгновение, а если плотность повысится, вы потеряете свечу.

Вы можете забрать эту небольшую сумму за помощью трехканального звукового чейнджера. Ниже самая простая схема, своими руками на транзисторах ее подобрать коряво.

Схема цветомузыки с трехканальным трансмутирующим звуком

Для этой схемы необходимо запитать 9 вольт, чтобы на каналах светились светодиоды. Для выделения трех подкаскадов нужны транзисторы КТ315 (аналог КТ3102). Как тщеславие, победа оформлена разными цветами света. Для усиления використаны понижающего трансформатора. Резисторы бьют функцию регулирующих спаленов светодиодов. В схеме есть частотный фильтр.

Вы можете редактировать диаграмму. Для чего необходимо добавить яркости лампочками накаливания на 12 В. Все навесное оборудование должно питаться от трансформатора. По такой простой схеме уже можно потренироваться. Колоровая музыка на тиристорах может быть подобрана радиоинженером-початковцем.

Как сделать музыку на светодиодах своими руками? Первое, что вам нужно сделать, это установить электрическую цепь.

Ниже приведена схема светомузыки с линией RGB. Для такой установки необходим блок питания на 12 вольт. Его можно практиковать в двух режимах: как лампу и как музыку красок. Режим выбирается джампером, его мы установим на плату.

Этапы подготовки

Необходимо оплатить сбор. Для чего необходимо брать фольгированные покрытия из склотекстолита размерами 50 х 90 мм и толщиной 0,5 мм. Процесс изготовления платы складывается из ряда этапов:

• подготовка фольгированного текстолита;
• сверление вскрытия деталей;
• примененных дорожек;
• травление.

Плата готова, комплектующие закуплены. Сейчас ремонтируется самый ответственный момент — пайка радиоэлементов. К тому же, как бы тщательно бровь не была установлена ​​и спаяна, остаточный результат несвежий.

Мы выбрали нашу плату ручной работы с впаянными компонентами в такой доступный потолок.

Краткое описание радиоэлементов

Радиоэлементы для электрической схемы легкодоступны, не беда, если вы заберете их в ближайшем магазине электротоваров.

Для цветомышечного проводника имеются проволочные резисторы мощностью 0,25-0,125 Вт. Размер опоры можно определить по цветовым схемам на корпусе, зная порядок их нанесения. Подстроечные резисторы бывают как импортными, так и импортными.

Конденсаторы, выпускаемые промышленностью, делятся на оксидные и электролитические. Подбирайте нужды на складе невзгод, строя элементарные переоборудования. Активные оксидные конденсаторы могут иметь полярность, которую необходимо скорректировать при установке.

Место диода можно взять уже готовое, но если ничего не знаете, то коряво подбирается прямое место, викорный диод серии КД или 1N4007. Свет берется от разных фонарей. Выбор светлых RGB-струн является перспективным для радиоэлектроники.

One Light RGB Stitch

Возможность складывания цветной музыкальной консоли для автомобиля

Как только вы сможете смягчить музыку цветом яркой линии, примятой своими руками, тогда можно сделать аналогичную установку со встроенной магнитолой для автомобиля. «Легко уловить, что швидко налаштувати. Рекомендуется размещать приставку в пластиковом корпусе, который можно использовать в электро- и радиоаппаратуре. Установка надежно защищена от вида на улицу. Установить автомобильные аксессуары за панелью непросто.

Также подобный корпус можно подготовить самостоятельно, використ оргскло.

Подбираются плиты необходимых размеров, открываются два проема в первой части (для проживания), все детали шлифуются. Все выбираем с помощью термопистолета.

Доступен эффект видимого света, как если бы он выделял линию другого цвета (RGB).

Висновок

Відома приказ «не боги горцы палят» актуален и сегодня. Разнообразный ассортимент электронных компонентов дает народному уму широкий простор для фантазии. Цветная музыка на светодиодах, разбитых своими руками, — одно из проявлений безграничного творчества.

Как собрать цветомузыку своими руками. Цветомузыка на мощных светодиодах

Цветомузыка на RGB-светодиодах

Пик популярности цветомузыкальных инсталляций приходится на 80-е годы прошлого века. Сейчас они почти забыты. И все же время не стоит на месте, и есть новые технологии, способные возродить «музыку цвета» в новом виде. Вот, например, трехцветные RGB светодиодные ленты или гирлянды, они могут быть значительной длины и даже работать как осветительный прибор. Только управляются они обычно по программе, как елочные гирлянды или реклама, ну или можно с их помощью менять цвет освещения в комнате. Что, если все сводится к музыке? Представьте себе экран CMU размером с потолок! Но для этого нужно соответствующее устройство управления.

На рисунке показана экспериментальная схема DMU, ​​работающая с RGB-светодиодной лентой или гирляндой. Все как у «типичного» DMU — три частотных канала, три выходных ключа, к которым соответственно подключены три цвета RGB-светодиодной ленты (или гирлянды).
Схема полосового фильтра выполнена на микросхемах LM567.

ИС LM567 представляют собой тональные декодеры PLL, предназначенные для использования в системах управления с частотным кодированием, и представляют собой активные фильтры с очень узкой полосой пропускания PLL. При этом, чтобы охватить тремя полосами весь звуковой диапазон хотя бы от 50 Гц до 12000 Гц, необходимо расширить полосы захвата ФАПЧ микросхем. Полоса захвата PLL микросхемы LM567 зависит от конденсатора на выводе 2, чем больше его емкость, тем уже полоса. Обычно их несколько мкФ, но здесь емкости этих конденсаторов уменьшены до 0,047 мкФ, в результате полоса захвата значительно расширяется, и становится достаточной для использования микросхем LM567 в качестве фильтров в цветомузыкальной установке.

Диапазон входного напряжения ЗЧ на входе ИМС LM567 составляет 20-200 мВ, на частоте, соответствующей полосе перестройки фильтра, происходит захват. Если частота входного сигнала лежит в пределах полосы на выходе ИМС LM567, ключ размыкается, между выводом 8 и общим минусом питания.

Входной сигнал подается на разъем Х1, номинальное значение входного напряжения ЗЧ должно быть в районе 100-300 мВ. Это напряжение подается на три регулятора на переменных резисторах R1, R6, R11. Эти переменные резисторы в процессе работы устройства задают оптимальные уровни сигналов ЗЧ для частотных каналов, конкретно для каждого случая воспроизведения, чтобы получить нужный эффект.

Средние частоты диапазона задаются RC-цепочками, подключенными между контактами 5 и 6 LM567. Вычислить их можно по формуле:

F = 1/(1,1*R*C)

F — частота в кГц, R — сопротивление в кОм, C — емкость в микрофарадах.

Соответственно, центральные частоты составляют 150 Гц, 900 Гц и 9000 Гц. При желании по приведенной выше формуле можно выбрать другие центральные частоты полос. При этом можно подобрать не только конденсаторы, но и резисторы (подключаемые между выводами 5 и 6 ИМС LM567).

Рассмотрим работу на примере низкочастотного канала на А1. Пока в полосе пропускания фильтра нет сигнала с частотой, либо его уровень низкий, на выходе на выводе 8 А1 будет напряжение логической единицы (выходной ключ замкнут, выход подтянут к плюсу питания через резистор R2). На элементах D1.1-D1.2 выполнен триггер Шмитта, его выход является выходом элемента D1.1, поэтому когда на выходе А1 единица, на выходе D1.1 логический ноль. Ключ на мощном полевом транзисторе VT1 закрыт и питание на R-часть RGB светодиодной ленты не подается.
Если на входе А1 присутствует напряжение ЗЧ с частотой в полосе пропускания фильтра, и его уровень достаточен для захвата, на выходе, на выводе 8 А1 будет напряжение логического нуля (выходной ключ разомкнут). На выходе D1.1 в этом случае — логическая единица. Транзистор VT1 открывается и включает питание R-части RGB светодиодной ленты.

Два других канала работают аналогично, среднечастотный на А2 и высокочастотный на А3, разница только в частоте входного напряжения ЗЧ.

В принципе, затворы полевых ключевых транзисторов можно и напрямую подключить к выходам LM567, но, во-первых, схема будет работать наоборот, то есть при отсутствии сигнала светодиодная лента будет гореть вверх, и когда есть, он погаснет. А во-вторых, транзисторы будут перегреваться, т. к. процесс их открывания будет затягиваться во времени, и значительное время они будут находиться в среднем состоянии при значительном падении напряжения и мощности на канале. Триггер Шмитта устраняет эти проблемы.
Сборка производится на макетной плате.

Цветомузыка своими руками — что может быть приятнее и интереснее для радиолюбителя, ведь собрать ее несложно, имея хорошую схему.

В современной радиотехнике существует огромное разнообразие радиоэлементов и светодиодов, преимущество которых сложно оспорить. Большая цветовая гамма, яркий и насыщенный свет, высокая скорость отклика различных элементов, низкое энергопотребление. Этот список преимуществ бесконечен.

Принцип работы цветомузыки: Собранные по схеме светодиоды мигают от имеющегося источника звука (это может быть плеер или магнитола и колонки) с определенной частотой.

Преимущества использования светодиодов по сравнению с ранее использовавшимися в КМУ:

• световая насыщенность света и обширная цветовая гамма;
• хорошая скорость;
• низкое энергопотребление.

Простейшие схемы

Простая цветная музыка, которую можно собрать имеет один светодиод, питается от источника постоянного тока напряжением 6–12 В.

Вы можете собрать приведенную выше схему, используя светодиодную ленту и подобрав необходимый транзистор. Недостаток в том, что есть зависимость частоты мигания светодиода от уровня звука. Другими словами, полный эффект можно наблюдать только на одном уровне звука. При уменьшении громкости будет редкое мигание, а при увеличении громкости останется постоянное свечение.

Убрать этот недостаток можно с помощью трехканального преобразователя звука. Ниже представлена ​​простая схема, собрать ее своими руками на транзисторах несложно.

Схема цветомузыки с трехканальным преобразователем звука

Для этой схемы требуется блок питания на 9 вольт, что позволит светиться светодиодам в каналах. Для сборки трех усилительных каскадов потребуются транзисторы КТ315 (аналог КТ3102). В качестве нагрузки используются разноцветные светодиоды. Для усиления используется понижающий трансформатор. Резисторы выполняют функцию регулировки вспышек светодиодов. Схема содержит фильтры пропускания частот.

Диаграмму можно улучшить. Для этого добавьте яркости с помощью ламп накаливания на 12 В. Вам понадобятся управляющие тиристоры. Все устройство должно питаться от трансформатора. По этой простейшей схеме уже можно работать. Цветомузыку на тиристорах сможет собрать даже начинающий радиотехник.

Как сделать цветомузыку на светодиодах своими руками? Первое, что нужно сделать, это выбрать электрическую схему.

Ниже представлена ​​схема светомузыки с RGB лентой. Для этой установки требуется блок питания на 12 вольт. Может работать в двух режимах: как лампа и как цветомузыка. Режим выбирается переключателем, установленным на плате.

Этапы изготовления

Нужно сделать печатную плату. Для этого нужно взять фольгированный стеклотекстолит размерами 50 х 90 мм и толщиной 0,5 мм. Процесс изготовления платы состоит из нескольких этапов:

• подготовка фольгированного текстолита;
• сверления отверстий под детали;
• дорожек рисования;
• офорт.

Плата готова, комплектующие закуплены. Теперь начинается самый ответственный момент — разводка радиоэлементов. Конечный результат будет зависеть от того, насколько аккуратно они будут установлены и спаяны.

Собираем нашу печатную плату с напаянными на нее компонентами в вот такой доступный потолок.

Краткое описание радиоэлементов

Радиоэлементы для электросхем вполне доступны по цене, приобрести их не составит труда в ближайшем магазине электротоваров.

Для цветного и музыкального сопровождения подходят проволочные резисторы мощностью 0,25–0,125 Вт. Величину сопротивления всегда можно определить по цветным полоскам на корпусе, зная порядок их нанесения. Подстроечные резисторы бывают как отечественными, так и импортными.

Промышленно выпускаемые конденсаторы делятся на оксидные и электролитические. Подобрать нужные не составит труда, проведя элементарные расчеты. Некоторые оксидные конденсаторы могут иметь полярность, которую необходимо соблюдать при установке.

Диодный мост можно взять готовый, но если его нет, то выпрямительный мост легко собрать из диодов серии КД или 1N4007. Светодиоды берутся обычные, с разноцветным свечением. Использование светодиодных лент RGB является перспективным направлением в радиоэлектронике.

Светодиодная лента RGB

Возможность сборки цвето-музыкальной приставки для автомобиля

Если удалось порадовать цветомузыкой из светодиодной ленты своими руками, то аналогичная установка со встроенным радио может быть сделан для автомобиля. Его легко собрать и быстро настроить. Предлагается разместить приставку в пластиковом корпусе, который можно купить на кафедре электро- и радиотехники. Блок надежно защищен от влаги и пыли. Его легко установить на приборную панель автомобиля.

Также подобный корпус можно сделать самостоятельно из оргстекла.

Подбираются плиты необходимых размеров, в первой из деталей проделываются два отверстия (для питания), все детали шлифуются. Собираем все термопистолетом.

Превосходный световой эффект достигается за счет использования разноцветной (RGB) ленты.

Заключение

Известная поговорка «не боги горшки обжигают» остается актуальной и сегодня. Разнообразный ассортимент электронных компонентов дает мастерам широкий простор для фантазии. Цветомузыка на светодиодах своими руками – одно из проявлений безграничного творчества.

Цвето-музыкальное оборудование, меняющее цвет, интенсивность, эффекты и ритм – неотъемлемый атрибут хорошей вечеринки, способный поднять и расшевелить в такт музыке самых ленивых и меланхоличных участников мероприятия. В этой статье мы обсудим нюансы цветомузыки на светодиодах, возможности изготовления своими руками и варианты использования в различных условиях.

С насыщением рынка светодиодным осветительным оборудованием сфера его применения взрывообразно расширяется и уже не ограничивается исключительно дизайнерскими изысками в освещении интерьеров, лаконичностью и эффективностью в освещении офисов и рабочего освещения или стремлением сделать долговечными и качественное освещение экстерьеров зданий. Светодиодные лампы проникли во все области, где их колоссальная технологическая отсталость, энергоэффективность, минимальные размеры при максимальной отдаче могут сослужить добрую службу и принести пользу или эстетическое удовольствие – тюнинг автомобилей, фитолампы для выращивания приусадебных участков и, конечно же, цветомузыка.

Цветомузыка на led-компонентах имеет ряд существенных преимуществ перед аналогами на устаревших лампах:

• Небольшие размеры светодиодов в сочетании с энергоэффективностью порождают обилие возможных форм для создания светомузыкального оборудования , и речь идет не только о внешних форм-факторах, но и о возможностях использования светодиодов в самых разнообразных эффектах при работе со светом и его различными цветами, ведь светодиодный элемент может давать точечный поток света. Стробоскопы, прожекторы, диско-шары и многое другое доступно для использования даже дома.
• Безопасность использования цветомузыки или светодиодных излучателей максимальна по сравнению с устаревшими лампами – диапазон рабочих температур светодиодных элементов не превышает 60 градусов Цельсия, а значит бояться воспламенения каких-либо элементов декора или материалов дома просто не должно быть. Позвольте краскам наполнить ваш дом вместе с музыкой без каких-либо забот, связанных с использованием светового и музыкального оборудования.
• Долгий срок службы цветомузыки для дома делает покупку такой техники целесообразной, ведь она рассчитана на 8000-10000 тысяч часов работы, то есть целый год бесперебойной службы. А с учетом того, что количество включений и выключений никак не влияет на потребительские свойства светодиодных элементов, а круглосуточные вечеринки у большинства людей не происходят каждый день, домашняя цветомузыка может радовать своего хозяина и его гостей на протяжении многих лет. годы.
• Качество цветопередачи и светопропускания. Светодиодное освещение имеет широчайший спектр цветов и оттенков, что является одним из основных преимуществ цветомузыки как таковой, ведь разнообразие цветов играет важную роль в создании атмосферы. Также, в отличие от лазерной цветомузыки, светодиодное оборудование безвредно для глаз и не способно повредить зрение при прямом попадании светового потока на сетчатку глаза.

Варианты создания светомузыкального освещения дома

1. Самый простой вариант — купить специальную переносную лампу или лампу, которая будет менять цвета или использовать сразу несколько цветов, с одним или несколькими эффектами. Таких вариантов очень много, они очень распространены и бюджетны. Для начального уровня порадовать себя и друзей простой, но приятной игрой с ярким светом и красками под музыку — этого будет вполне достаточно.

1. Оптимальный вариант, если не делать самому по самым сложным схемам, это приобрести готовое решение, так называемые ЦМУ (Цветно-музыкальные установки). Это готовое решение, включающее в себя контроллер, который будет обрабатывать звуковой сигнал, превращая его в светомузыкальное представление, изменяя интенсивность и цвета световых потоков, создавая эффект полноценной дискотеки, и непосредственно панели с диодами. КМУ просты в установке, и если вы хотите создать дома дискотеку своими руками, это вполне неплохой вариант. Такие DMU могут быть основаны на спектральном разложении по частоте, когда каждой частоте будет соответствовать какой-либо цвет, или на предустановленных настройках со всевозможными эффектами и их чередованием, которые можно настроить с помощью прилагаемого пульта дистанционного управления.

1. Третий вариант — собрать цветомузыку самостоятельно. В интернете много подробных схем, по которым человек, имеющий опыт работы с электроникой, может сделать цветомузыку для дома своими руками. Можно обойтись и без схем, воспользовавшись отдельно приобретаемым цветным и музыкальным контроллером и, скажем, несколькими отрезками RGB-ленты. На самом деле, что касается осветительных приборов для эффектов дискотеки своими руками, то их действительно может быть огромное разнообразие. Схем очень много, а так же видео инструкций как собрать технику по этим схемам. Есть схемы с использованием внешних микрофонов, собранных по этим схемам, световые приборы будут менять цвет и эффекты точно под проигрываемую мелодию.

Предлагаемые в интернете схемы цветомузыки своими руками максимально разнообразны — от самых простых, когда будет меняться цвет RGB ленты, до самых сложных, с множеством эффектов, затухания и переливов. В зависимости от ваших умений, вы сможете выбрать подходящий вариант, найти нужную схему и создать что-то уникальное, световое оборудование, которое будет радовать вас и ваших гостей переливами всех красок. Если вы не готовы делать цветомузыку на светодиодах самостоятельно, своими руками, то можно обратиться к рынку за готовыми решениями и наполнить свой дом разнообразием красок и радости.

Конкурс начинающих радиолюбителей
«Мой радиолюбительский проект»

Конкурсный проект начинающего радиолюбителя
«Пятиканальная светодиодная цветная музыка»

Здравствуйте дорогие друзья и посетители сайта!
Представляю вашему вниманию третью конкурсную работу (второго конкурса сайта) начинающего радиолюбителя. Автор дизайна: Морозас Игорь Анатольевич :

Привет радиолюбителям!

Как и у многих новичков, главной проблемой было с чего начать, каким будет мой первый продукт. Начал с того, что сначала хотел купить дом. Первый — цветная музыка, второй — качественный усилитель для наушников. Начал с первого. Цветомузыка на тиристорах кажется заезженным вариантом, решил собрать цветомузыку для RGB светодиодных лент. Представляю вам свою первую работу.

Схема цветомузыки взята из интернета. Цветомузыка простая, на 5 каналов (один канал — белый фон). К каждому каналу можно подключить светодиодную ленту, но для ее работы на входе потребуется маломощный усилитель сигнала. Автор предлагает использовать усилитель от компьютерных колонок. Я пошел от сложного, собрать схему усилителя по даташиту на микросхеме TDA2005 2х10 Вт. Этой мощности мне кажется достаточно, даже с запасом. Все схемы старательно перерисовываю в программе sPLAN 7.0

Рис.1 Схема цветомузыки с усилителем входного сигнала.

В схеме цветомузыки все конденсаторы электролитические, на напряжение 16-25в. Там, где необходимо соблюдать полярность, стоит знак «+», в остальных случаях смена полярности не влияет на мигание светодиодов. По крайней мере, я этого не заметил. Транзисторы КТ819 можно заменить на КТ815. Резисторы мощностью 0,25 Вт.

В схеме усилителя микросхема должна быть размещена на радиаторе площадью не менее 100 см2. Конденсаторы электролитические напряжением 16-25в. Конденсаторы С8, С9, пленка С12, напряжение 63в. Резисторы R6, R7 мощностью 1 Вт, остальные 0,25 Вт. Переменный резистор R0 — сдвоенный, сопротивлением 10-50 кОм.

Взял блок питания с заводской импульсной мощностью 100Вт, 2х12в, 7А

В выходной день, как и положено, поход на радиорынок за покупкой радиодеталей. Следующее задание — нарисовать печатную плату. Для этого я выбрал программу Sprint-Layout 6.0. Ее рекомендуют радиоспециалисты для начинающих. Учиться легко, я в этом убедился.

Рис. 2. Цветная музыкальная доска.

Рис. 3. Плата усилителя мощности.

Платы изготовлены по технологии ЛУТ. В интернете много информации об этой технологии. Мне нравится, когда это выглядит заводским, поэтому ЛУТ сделал это и со стороны деталей.

Рис 3.4 Сборка радиодеталей на плате

Рис 5. Проверка работоспособности после сборки

Как всегда, самое «сложное» при сборке радиосхемы – собрать все в корпусе. Корпус купил готовый в радиомагазине.

Таким образом я сделал переднюю панель. Нарисовал в фотошопе внешний вид передней панели, где должны быть установлены переменные резисторы, переключатель и светодиоды, по одному с каждого канала. Готовый рисунок распечатал на струйном принтере на тонкой глянцевой фотобумаге.

На обезжиренную подготовленную панель с отверстиями клею фотобумагу столярным клеем:

Затем кладу панели под так называемый пресс. На день. В качестве жима у меня блин 15 кг штанги:

Финальный билд:

Вот что получилось:

Приложения к статье:

(2,9 МБ, 2909 просмотров)

Дорогие друзья и гости сайта!

Не забудьте высказать свое мнение о конкурсных работах и ​​принять участие в голосовании за понравившийся дизайн на форуме сайта. Спасибо.

Некоторые предложения для тех, кто будет повторять конструкцию:
1. К такому мощному стереоусилителю можно подключить колонки, тогда получится два устройства в одном — цветная музыка и качественный усилитель низких частот.
2. Даже если полярность включения электролитических конденсаторов в схему цветомузыки не влияет на ее работу, наверное, лучше соблюдать полярность.
3. На вход цветомузыки наверное лучше поставить входной узел для суммирования сигналов левого и правого каналов (). По схеме у автора есть сигнал с правого канала усилителя на высокочастотный канал цветомузыки (синий), и сигнал с левого канала усилителя на остальные каналы цветомузыки, но это наверное, лучше подавать сигнал на все каналы с сумматора аудиосигнала.
4. Замена транзистора КТ819 на КТ815 влечет за собой уменьшение количества возможного подключения светодиодов.

В этой статье мы поговорим о цветомузыке. Наверное, у каждого начинающего радиолюбителя, да и не только, в свое время возникало желание собирать цветную музыку. Что это такое, думаю, всем известно — проще говоря, это создание визуальных эффектов, которые меняются в такт музыке.

Та часть цветомузыки, излучающая свет, может быть исполнена на мощных лампах, например, в концертной установке, если цветомузыка нужна для домашних дискотек, то на обычных лампах накаливания 220 вольт, а если цветомузыка планируется, например, как компьютерный моддинг, для повседневного использования, можно выполнить на светодиодах.

В последнее время, с появлением в продаже светодиодных лент, все чаще используются цветные и музыкальные приставки, использующие такие светодиодные ленты. В любом случае, для сборки Цветных Музыкальных Установок (сокращенно КМУ) необходим источник сигнала, это может быть микрофон с несколькими собранными каскадами усилителя.

Также сигнал можно брать с линейного выхода устройства, звуковой карты компьютера, с выхода мп3 плеера и т.д., в этом случае также понадобится усилитель, например два каскада на транзисторы, для этой цели я использовал транзисторы КТ3102. Схема предварительного усилителя показана на следующем рисунке:

Предусилитель — Схема

Ниже приведена схема одноканального цветного музыкального фильтра с фильтром, работающего совместно с предусилителем (выше). В этой схеме светодиод моргает под бас (низкие частоты). Для согласования уровня сигнала в схеме цветомузыки предусмотрен переменный резистор R6.

Есть более простые схемы цветомузыки, которые сможет собрать любой новичок, на 1 транзисторе, к тому же для них не нужен предусилитель, одна из таких схем показана на картинке ниже:

Цветомузыка на транзисторе

Схема распиновки штекера Jack 3.5 представлена ​​на следующем рисунке: можно заменить трансформатором, подключенным как повышающий. Такой трансформатор должен выдавать напряжения на обмотках 220/5 Вольт. Обмотка трансформатора с меньшим числом витков подключается в источнике звука, например, магнитоле, параллельно динамику, при этом усилитель должен выдавать мощность не менее 3-5 Вт. Обмотка с большим количеством витков подключена к входу цвета музыки.

Конечно, цветомузыка бывает не только одноканальной, она может быть 3-х, 5-ти и более многоканальной, когда каждый светодиод или лампа накаливания мигает при воспроизведении частот своего диапазона. В этом случае диапазон частот задается с помощью фильтров. В следующей схеме в качестве фильтров используются трехканальные цветомузыки (которые я сам недавно собирал) конденсаторы:

Если мы хотели использовать в последней схеме не отдельные светодиоды, а светодиодную ленту, то токоограничивающие резисторы R1, R2, R3 следует убрать из схемы. Если используется лента RGB или светодиод, он должен быть выполнен с общим анодом. Если вы планируете подключать светодиодную ленту длинной, то для управления лентой следует использовать мощные транзисторы, установленные на радиаторах.

Так как светодиодные ленты рассчитаны на 12 вольт, соответственно нам следует поднять питание в цепи до 12 вольт, и питание должно быть стабилизировано.

Тиристоры в цветомузыке

До сих пор в статье говорилось только о цветомузыке на светодиодах. Если есть необходимость собрать КМУ на лампах накаливания, то для управления яркостью ламп нужно будет использовать тиристоры. Что вообще такое тиристор? Это трехэлектродный полупроводниковый прибор, который соответственно имеет Анод , Катод и Контрольный электрод .

КУ202 Тиристор

На рисунке выше показан советский тиристор КУ202. Тиристоры, в случае если планируется их использование с мощной нагрузкой, также необходимо монтировать на теплоотвод (радиатор). Как видно на рисунке, тиристор имеет резьбу с гайкой и монтируется аналогично мощным диодам. Современные импортные комплектуются просто фланцем с отверстием.

Одна из этих тиристорных цепей показана выше. Это трехканальная цветомузыкальная схема с повышающим трансформатором на входе. В случае подбора аналогов тиристоров следует смотреть на максимально допустимое напряжение тиристоров, в нашем случае для КУ202Н оно составляет 400 вольт.

На рисунке показана аналогичная схема цветной музыки, приведенная выше, основное отличие нижней схемы в отсутствии диодного моста. Также цветомузыку на светодиодах можно встроить в системный блок. Собрал такой трехканальный цветомузык с предусилителем в корпусе от сидирома. При этом сигнал снимался со звуковой карты компьютера с помощью делителя сигнала, выходы которого подключались к активной акустике и цветомузыке. Предусмотрена регулировка уровня сигнала, как общая, так и отдельно по каналам. Предусилитель и цветомузыка питались от разъема Molex 12 Вольт (желтый и черный провода). Схемы предварительного усилителя и трехканального цветомузыки, для которых они были собраны, приведены выше. Есть и другие цветомузыкальные схемы на светодиодах, например эта, тоже трехканальная:

Цветомузыка на 3-х светодиодах — схема

В этой схеме, в отличие от той, которую я собирал, в канале средних частот используется индуктивность. Для тех, кто хочет сначала собрать что-то попроще, даю следующую схему на 2 канала:

Если собирать цветомузыку на лампах, то придется использовать светофильтры, которые, в свою очередь, могут быть как самодельными и купил.
