Схемы источников питания для светодиодных лент: подбор и подключение блока питания

Как правильно подобрать блок питания для светодиодной ленты. Какие схемы подключения существуют. Как рассчитать мощность блока питания. Какие типы блоков питания бывают. Как избежать падения напряжения на ленте.

Содержание

Назначение и виды блоков питания для светодиодных лент

Блок питания является одним из ключевых элементов системы светодиодного освещения. Его основное назначение — преобразование переменного напряжения сети 220В в постоянное напряжение, необходимое для работы светодиодной ленты (обычно 12В или 24В).

Основные виды блоков питания для светодиодных лент:

  • Герметичные в металлическом корпусе
  • Герметичные в пластиковом корпусе
  • Негерметичные в металлическом кожухе
  • Адаптерного типа с вилкой и разъемом

При выборе блока питания необходимо учитывать следующие параметры:

  • Мощность
  • Выходное напряжение
  • Герметичность
  • Габариты
  • Наличие дополнительных функций (диммирование, защита)

Расчет мощности блока питания для светодиодной ленты

Правильный расчет мощности блока питания критически важен для надежной и долговечной работы светодиодной системы. Недостаточная мощность приведет к перегреву и быстрому выходу из строя.


Формула для расчета:

Мощность блока питания = Мощность 1 метра ленты * Длина ленты * 1.2

Коэффициент 1.2 обеспечивает 20% запас мощности. Это позволяет блоку питания работать не на пределе возможностей.

Пример расчета:

  • Мощность ленты: 14.4 Вт/м
  • Длина: 5 м
  • Расчет: 14.4 * 5 * 1.2 = 86.4 Вт

В этом случае оптимально подойдет блок питания мощностью 100 Вт.

Схемы подключения одноцветных светодиодных лент

Существует несколько основных схем подключения одноцветных светодиодных лент:

1. Подключение к нерегулируемому блоку питания

Это самая простая схема, подходящая для большинства бытовых применений:

  • Блок питания подключается к сети 220В
  • К выходу блока питания параллельно подключаются отрезки светодиодной ленты
  • Между блоком питания и лентой устанавливается выключатель

2. Подключение через диммируемый блок питания

Позволяет регулировать яркость свечения ленты:

  • Используется специальный диммируемый блок питания
  • Управление яркостью осуществляется с помощью диммера
  • Популярные протоколы диммирования: 0-10В, DALI, Triac

3. Подключение через контроллер

Дает возможность управлять яркостью и создавать световые эффекты:


  • Между блоком питания и лентой устанавливается LED-контроллер
  • Контроллер управляется с пульта или смартфона
  • При большой мощности используется дополнительный усилитель ШИМ-сигнала

Особенности подключения многоцветных RGB лент

RGB-ленты имеют 4 контакта — общий плюс и 3 канала для управления красным, зеленым и синим цветами. Их подключение имеет ряд особенностей:

  • Требуется специальный RGB-контроллер
  • Контроллер подключается между блоком питания и лентой
  • Каждый цветовой канал подключается к соответствующему выходу контроллера
  • Для увеличения мощности используются RGB-усилители

Существуют также RGBW-ленты с дополнительным белым каналом и RGBCCT-ленты с настраиваемой цветовой температурой белого. Их подключение аналогично RGB, но требует контроллеров с большим количеством каналов.

Подключение адресных светодиодных лент

Адресные (пиксельные) ленты позволяют управлять каждым светодиодом индивидуально. Их подключение имеет следующие особенности:

  • Требуется специальный контроллер для адресных лент
  • Помимо питания, к ленте подводится сигнальный провод
  • Часто используется интерфейс SPI или DMX512
  • Необходимо правильно задать адресацию светодиодов

Адресные ленты позволяют создавать сложные динамические эффекты, но требуют более сложного управления.


Как избежать падения напряжения на светодиодной ленте

Падение напряжения — распространенная проблема, приводящая к неравномерной яркости ленты. Основные способы ее решения:

  1. Подключение отрезков ленты параллельно к блоку питания, а не последовательно друг за другом
  2. Подключение питания с двух концов длинной ленты
  3. Использование лент с напряжением 24В вместо 12В
  4. Применение стабилизаторов тока для каждого отрезка
  5. Увеличение сечения подводящих проводов

При правильном подключении разница в яркости между началом и концом ленты не должна быть заметна глазу.

Рекомендации по выбору и установке блока питания

Для надежной работы светодиодной системы важно правильно выбрать и установить блок питания:

  • Выбирайте блок питания с запасом мощности 20-30%
  • Обеспечьте хорошую вентиляцию для отвода тепла
  • Располагайте блок питания как можно ближе к ленте
  • Используйте провода достаточного сечения
  • Обеспечьте защиту от влаги и пыли при наружном монтаже
  • Не превышайте максимально допустимую нагрузку на блок питания

При соблюдении этих рекомендаций светодиодная система прослужит долго и без сбоев.



Блок питания для светодиодной ленты: схемы, подбор

Диоды являются самым простым современным способом организовать дешевое освещение. Предлагаем рассмотреть, как сделать и подключить своими руками блок питания для светодиодной ленты, а также расчет мощности и подбор устройства.

Назначение блока питания

Светодиодные ленты – это прекрасная альтернатива мощному освещению, к примеру, от лампы накаливания или энергосберегающего светильника. Подобрать светодиоды не сложно, больше всего проблем вызывает их подключение к сети. Для того чтобы организовать удобную и красивую диодную подсветку, Вам понадобится специальный блок питания.

Фото — Блок питания для светодиодной ленты

Блок питания, также известный как малогабаритный трансформатор или проводник, является одним из наиболее важных компонентов системы LED и предназначен для питания светодиодов. Его размеры маленькие, поэтому Вы без проблем сможете крепить прибор под подвесным потолком или в мебели. Использование неправильного типа устройства электропитания может не только навредить светодиодной ленте, но и стать причиной возгорания жилища.

Важно также знать, какое входное напряжения переменного тока Вам необходимо, и быть уверенным, что выбранный аппарат соответствует этим параметрам. Для сооружения корпуса в основном используется пластик, который противостоит многим внешним разрушающим факторам (его можно использовать на улице, во влажных комнатах). Рассмотрим, как правильно выбрать блок питания:

  1. Определите нужное напряжение.

Постоянное напряжение, которое требуется светодиодной продукции до работы имеет ключевое значение при выборе модели трансформатора и его уровня питания. В основном в магазинах предлагается контроллер нерегулируемый, т.е. он всегда выдает одно и то же напряжение. Это не означает, что яркость ламп не будет контролироваться, напротив, данный показатель контролируется специальным ШИМ-диммером, который значительно упрощает работу блока питания. Наиболее популярны модели со встроенным диммером марок Feron (для RGB ленты LB005 30W 12V), Led Lamp, 450W GEMBIRD ATX (120mm fan) CCC-PSU, Arlight, ARPV LV-35-12, NS-LV-50-12(12V, 4A, 50W), HTS-100, YGY-121000, ZC-BSPS 12V3,3A=40W jaZZway.

  1. Определите ​​общую длину ленты освещения.

После того как Вы определили напряжение светодиодного продукта, который хотите использовать, нужно рассчитать расстояние всей светодиодной ленты.

  1. Подобрать мощность бока питания.

Подбор мощности для любого блока питания светодиодной ленты производится согласно специальной таблице, рекомендуем Вам ознакомиться с инструкцией выбранной фирмы. Очень важно не экономить на приспособлении с нужной мощностью.

  1. Расчет прибора.

Перед тем, как установить маломощный или многоканальный трансформатор, нужно подсчитать некоторые параметры. Если Вы знаете длину светодиодной ленты и мощность, то необходимо перемножить эти показатели и добавить к ним 10-5 процентов погрешности. Полученное число будет являться показателем теплового потока Вт/м2, и в зависимости от него нужно подбирать блок питания. Это поможет уберечь себя и свою семью от коротких замыканий и перегораний кабеля.

  1. Монтаж блока.

Теперь осталось только собрать блок питания и ленту в одну рабочую систему. Если Вы не используете компьютерный трансформатор, то Вам нужно:

Взять небольшой кусочек проволоки и короткий зеленый, и черный провод. Так мы разметим кабеля фазы и заземления. Подключите электричество в желтый и черный провода. Предположим, Желтый = 12 + Красный = 5В + черный = Земля. Для чистоты установки Вам, возможно, понадобится полностью разобрать трансформатор. Вырежьте все провода, оставляя пару черных шнуров, зеленый кабель и некоторые желтые.

Фото — Подключение блока питания

Снимите зеленый и черный шнуры, скрутите их вместе и отложите в сторону. Проверьте правильность соединения черных и желтых проводов, после чего подключите прибор в сеть. Убедитесь, что прибор герметичный, кабель выхода хорошенько запаян, а другие места контактов не соприкасаются.

Фото — Компактный блок питания для светодиодной ленты

После окончания работы, наденьте корпус на место, включите напряжение, проверьте правильность последовательности горения светодиодов. Как видите, подключения трансформатора своими руками – это достаточно простая задача.

Видео: подключение светодиодной ленты к блокам питания

Как сделать блок питания

Самостоятельно сделать блок питания для светодиодов достаточно просто. Для ленты на 20 ячеек Вам понадобится:

  1. Трансформатор на 12 Вольт, который может передавать ток на 1 А;
  2. Диодный мост с конденсатором;
  3. Микросхема КР142ЕН8Б (или 7812), которая будет необходима для радиатора (ели блок питания гудит, то это проблема именно данной детали).

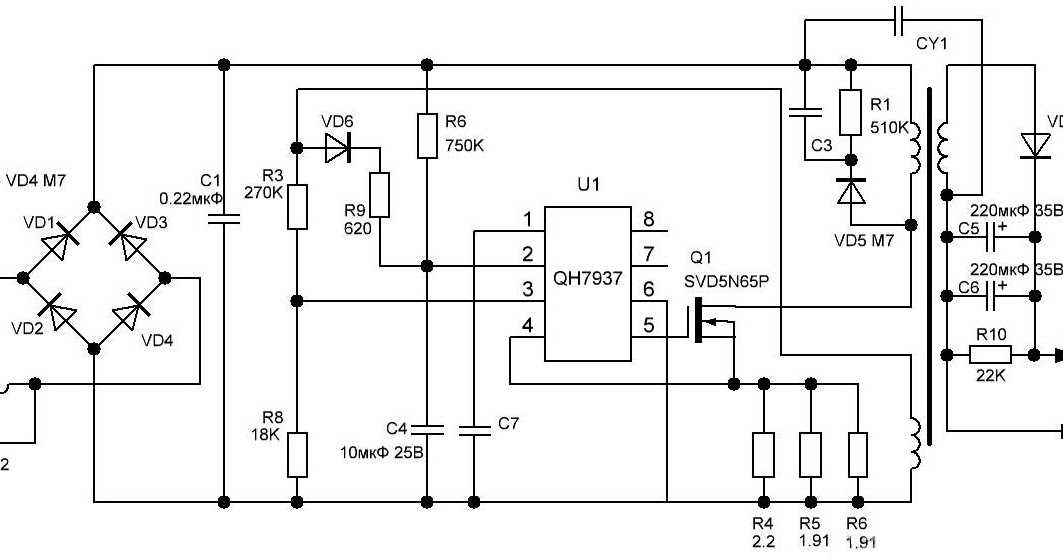

Соединяем все приспособления по стандартной схеме и подключаем самодельный проводник к ленте. Собрать блок можно в старый корпус от обычного мини-трансформатора, в нем же и скрыт провод. Для удобства ниже представлена схема цепи блока питания для светодиодной ленты:

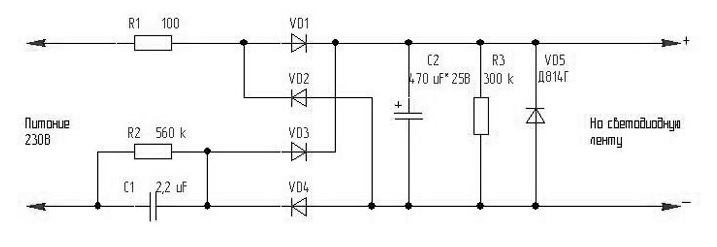

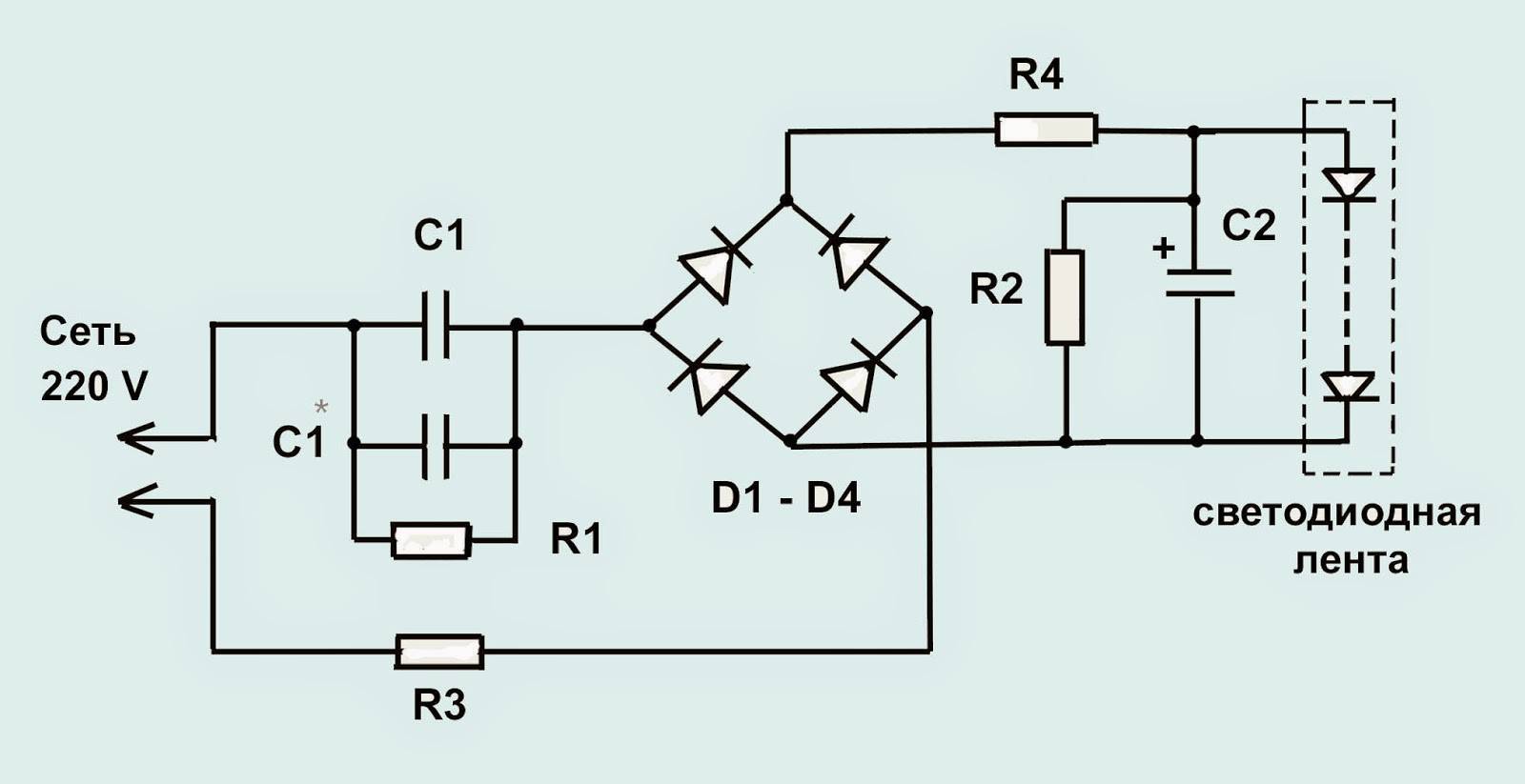

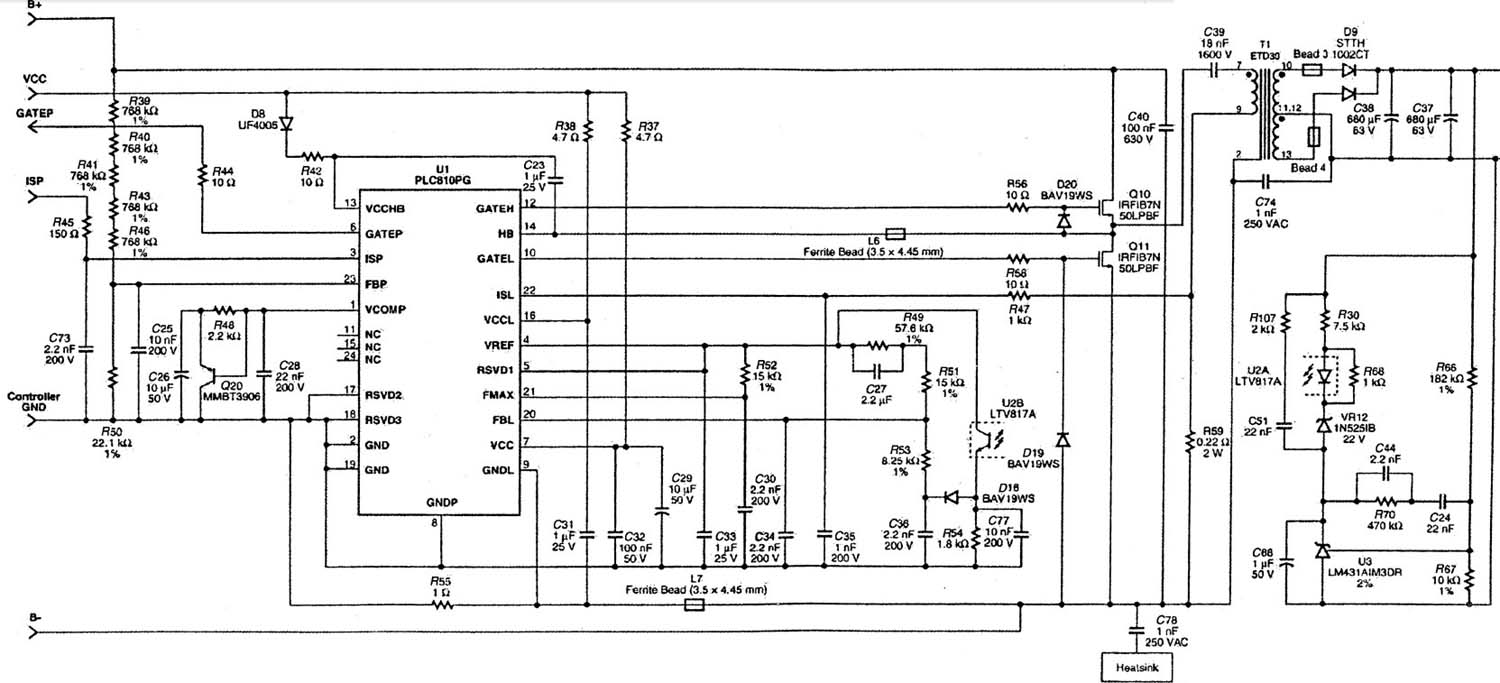

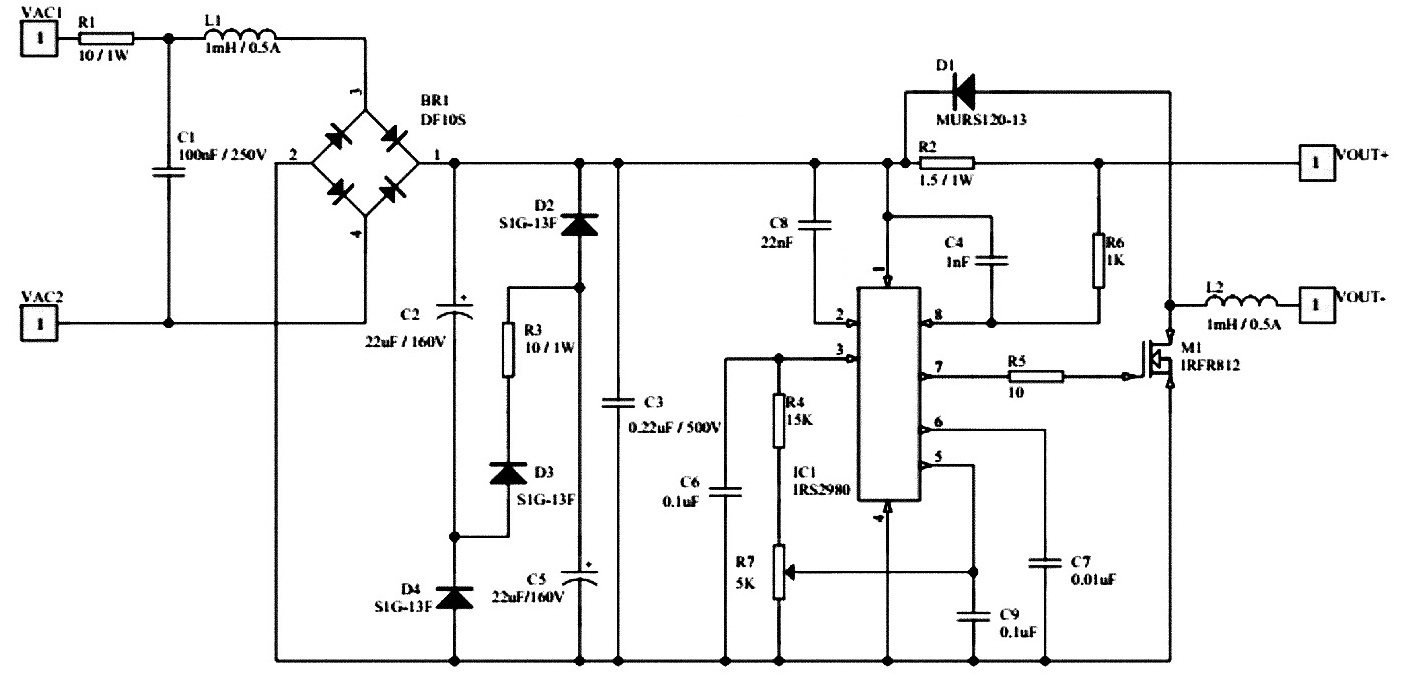

Фото — Схема цепи блока питания для светодиодной лентыФото — Схема светодиодной ленты с блокомФото — Подключение светодиодной ленты к сети

Обзор цен

Правильно соединить все части схемы не каждому под силу, поэтому часто более выгодно приобрести уже готовый трансформатор.

Купить компактный и герметичный блок питания можно в любом магазине электрических товаров.

ГородЦена блока питания на SLG-BP-50-24
Барнаул350
Брянск300
Воронеж320
Красноярск300
Одесса350
Саранск300
Тверь300
Уфа320
Харьков350

Стоимость приборов может варьироваться в зависимости от производителя (Китай будет дешевле), или дополнительного функционала (с дистанционным управлением, датчиками движения и т.д.). При необходимости вполне возможна самостоятельная переделка прибора под свой вкус и потребности.

Магический БЛОК ПИТАНИЯ ДЛЯ СВЕТОДИОДНОЙ ЛЕНТЫ — источник сокрушительной энергии света! | LIGHT-RU.RU

Блок питания для светодиодной ленты — обязательный компонент электрической схемы при ее подключении к сети, если лента питается напряжением 5,12,24,36 вольт.

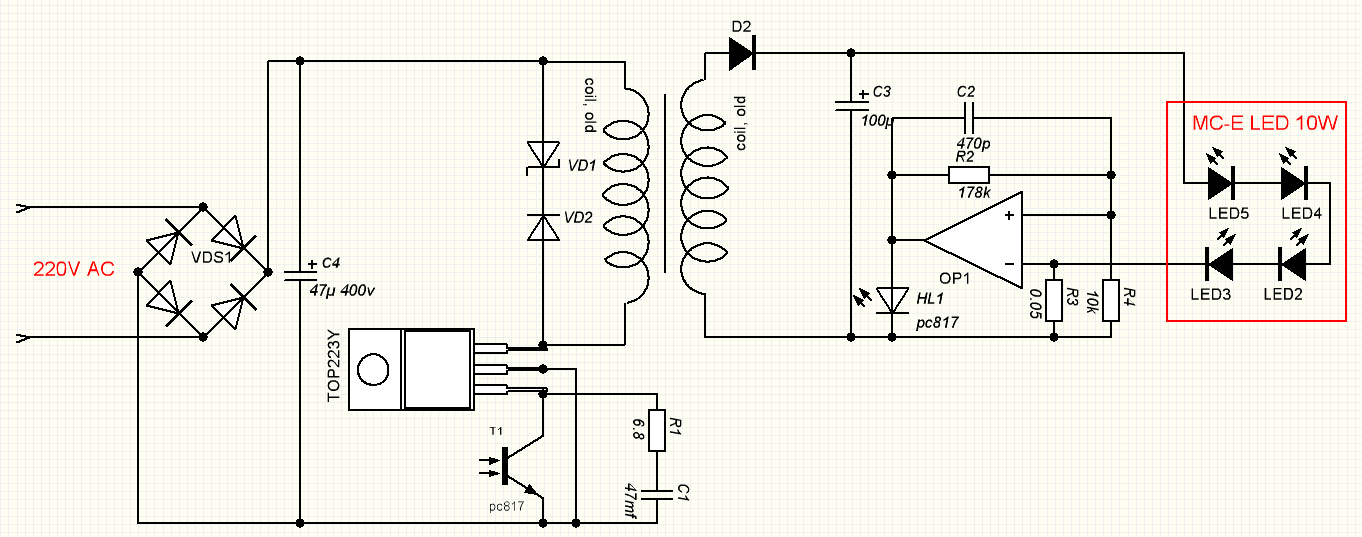

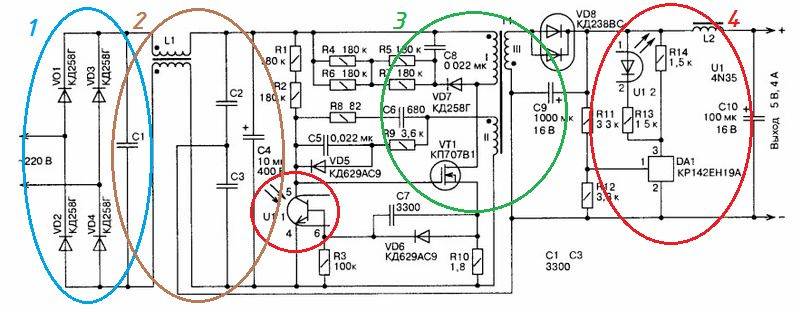

Схема устройства блока питания для светодиодной ленты

Если подключить низковольтную светодиодную ленту напрямую к сети 220 вольт — она сразу будет необратимо испорчена, поэтому необходимо внимательно изучить надписи на упаковке и определить, каким напряжением светодиодная лента питается, и только потом браться за ее установку. Существуют светодиодные ленты, питающиеся напряжением 220 вольт, но они редко используются в быту. Этот вид светодиодной ленты чаще применяется для наружной подсветки фасадов зданий, рекламных конструкций и прочих не бытовых осветительных задач, где контакт с оборудованием неквалифицированных потребителей исключен, ввиду небезопасности высокого напряжения.

Блок питания для светодиодной ленты преобразует переменное напряжение 220 вольт электрической сети на входе в постоянное напряжение питания 5 — 36 вольт на выходе.

В настоящее время имеется огромный выбор блоков питания для светодиодных лент разных производителей, различной мощности, показателей выходного напряжения, степени герметичности, габаритов и прочих параметров, что позволяет подобрать необходимую модель для любых осветительных проектов с использованием светодиодной ленты.

Наиболее универсальны блоки питания для светодиодной ленты в герметичном корпусе, они подходят и для улицы, и для помещений.

Встречаются герметичные блоки питания для светодиодных лент как в металлическом корпусе, так и в пластиковом корпусе.

Герметичный блок питания для светодиодной ленты в металлическом корпусе

Блоки питания для светодиодных лент в металлическом корпусе имеют хороший теплообмен с окружающей средой, поэтому не нуждаются в установке вентилятора, производящего шум при работе и требующего обслуживания. Но, с другой стороны, герметичная конструкция накладывает ограничения по мощности. Если негерметичные блоки питания могут иметь мощность и 1000, и 2000 Вт благодаря наличию вентилятора, то для герметичных блоков питания для светодиодных лент такая мощность недоступна ввиду недостаточности пассивного охлаждения. Максимальная мощность герметичных блоков питания, из представленных в интернет-магазине, ограничивается 600 ваттами для блоков с выходным напряжением 24 вольта, и 480 Вт для 12-вольтовых версий.

Чаще в быту для подключения светодиодных лент используются герметичные блоки питания мощностью до 200 Вт, поскольку они имеют достаточно компактные размеры, удобные для скрытого размещения и обеспечения к ним доступа воздуха. Достаточная вентиляция является необходимым условием надежной работы блоков питания для светодиодной ленты. Поэтому их нельзя располагать вплотную к окружающим конструкциям, нагревательным приборам и к другим блокам питания, если используется сразу несколько штук для подключения светодиодной ленты на объекте.

Для более удобного монтажа, с учетом всех особенностей места установки, в настоящее время поставляются блоки питания для светодиодной ленты разной мощности и с различным соотношением габаритных размеров, чтобы удовлетворить все, даже самые сложные запросы покупателей.

Это и очень узкие, длинные блоки питания; и очень плоские, но достаточно широкие; также приближенные по внешнему виду к кубу; либо стандартных прямоугольных размеров.

Расчет мощность блока питания для светодиодной ленты вовсе не составляет труда. Необходимо умножить мощность 1 м ленты, которая всегда указывается на этикетке, на длину. Получим показатель мощности светодиодной ленты. Купить блок питания для светодиодной ленты следует с запасом мощности как минимум 20 процентов, относительно мощности ленты. Только в этом случае он не будет перегреваться и не выйдет преждевременно из строя по этой причине.

Герметичный блок питания для светодиодной ленты в пластиковом корпусе

Герметичные блоки питания для светодиодной подсветки производятся также в пластиковом корпусе. Так как пластик обладает худшими показателями теплопроводности по сравнению с металлом, а вентиляторы в таких блоках не предусмотрены, это накладывает ограничения на их мощность и габариты. Максимальная мощность таких блоков ограничена 100 ваттами. Они также выпускаются как в корпусах стандартных размеров, так и в особых, с эксклюзивным соотношением габаритов. Пластиковые герметичные блоки питания для светодиодных лент легче по весу, чем металлические аналоги и несколько дешевле, а также выпускаются в корпусах черного и белого цвета. Благодаря этим особенностям они находят своего покупателя и безукоризненно служат при правильной установке.

Надежность, доступная цена, защита от попадания пыли и влаги, отсутствие посторонних шумов при работе с любым оборудованием, большой выбор как по показателям напряжения и мощности, так и по габаритным размерам, наличие всех видов защиты — все это делает защищенные блоки питания для светодиодных лент наиболее востребованными на рынке трансформаторов для светодиодного оборудования. Универсальность и необычайно богатый ассортимент сделали их хитом продаж среди источников напряжения для светодиодных LED лент.

Негерметичный блок питания для светодиодной ленты

Негерметичные блоки питания для светодиодных лент также широко представлены на рынке моделями как небольшой мощности и размеров, пригодными для использования в быту, так и супермощными блоками питания для профессионального применения. Блоки питания высокой мощности, до 2 кВт, имеют внушительные габариты и встроенный вентилятор, который требует периодической чистки и смазки. Поэтому они могут быть установлены лишь в тех местах, где шум от работы трансформаторов не будет нарушать требований санитарных норм, поскольку посторонние шумы бывают причиной скверного самочувствия людей, возникновения нервного напряжения и снижения работоспособности. Также к таким блокам питания должен быть обеспечен удобный доступ обслуживающего их работу персонала. Несмотря на такие ограничения, интерьерные блоки питания высокой мощности находят своего потребителя благодаря наилучшему соотношению цены и выходной мощности, с лихвой перекрывающему недостатки этих источников напряжения, а также возможности уменьшить количество блоков питания при подключении низковольтного оборудования в крупных проектах, требующих установки большого количества светодиодных изделий. В настоящее время, когда оптимизация затрат повсеместно становится определяющим фактором в принятии решений при подборе оборудования, негерметичные блоки питания для светодиодных лент в металлическом кожухе безукоризненно вписываются в этот тренд, позволяя уменьшить расходы не в ущерб качеству.

Обзор блоков питания для светодиодных лент не будет всеобъемлющим, если не упомянуть источники напряжения адаптерного типа. Они снабжены разъемом для подключения нагрузки и вилкой для включения в сеть. Особенно удобны для подключения светодиодных лент, имеющих коннекторы на концах, что позволяет избежать пайки и покупки дополнительного оборудования для установки.

Купить блоки питания для светодиодных лент можно в интернете, со скидками и доставкой. Доступная для любого потребителя цена, безопасность и простота применения позволяют украсить интерьер с помощью светодиодных лент, сделать его ярким и уникальным.

LIGHT-ru.RU — С НАМИ СВЕТЛЕЕ!

Как подключить светодиодные ленты (схема прилагается)

Светодиодные ленты становятся все более популярными в различных условиях. Многим людям нравится современный внешний вид, который они создают, а также тот факт, что их относительно легко установить. В этой статье подробно рассказывается, как подключать различные типы светодиодных лент, включая одноцветные, настраиваемые белые, RGB, RGBW, RGBCCT и адресуемые светодиодные ленты.

Чтобы лучше понять, как подключать провода, нам нужно сначала узнать о падении напряжения и параллельном соединении.

1 Падение напряжения

2 Параллельное соединение

3 ШИМ-усилитель

4 Подключение одноцветных светодиодных лент

5 Подключение настраиваемых белых светодиодных лент

6 Подключение светодиодных лент RGB

70003 9003 Как подключить светодиодные ленты RGBW

8 Как подключить светодиодные ленты RGBCCT

9 Как подключить адресные светодиодные ленты

10 Часто задаваемые вопросы

11 Заключение

Падение напряжения

Падение напряжения на светодиодной ленте означает, что печатная плата и провода потребляют напряжение, в результате чего часть светодиодной ленты рядом с блоком питания будет ярче, чем конец. Нам нужно избегать несоответствия яркости, вызванного падением напряжения.

Мы можем избежать проблемы падения напряжения, подключив несколько светодиодных лент к источнику питания параллельно, а не последовательно.

В качестве альтернативы мы можем использовать сверхдлинные светодиодные ленты постоянного тока.
Для получения дополнительной информации о падении напряжения, пожалуйста, прочитайте Что такое падение напряжения на светодиодной ленте?

Каталог образцов светодиодных лент

Параллельное соединение

Самый распространенный способ избежать проблем с падением напряжения — параллельное подключение нескольких светодиодных лент к источнику питания, контроллеру или усилителю.

параллельное подключение светодиодной ленты

Другой способ — подключить оба конца светодиодной ленты к одному и тому же источнику питания, контроллеру или усилителю.

светодиодная лента с обоих концов

Убедитесь, что НЕ для последовательного подключения нескольких лент к источнику питания, контроллеру или усилителю.

последовательное подключение светодиодной ленты

ШИМ-усилитель

Все светодиодные контроллеры выводят ШИМ-сигнал. Если светодиодный контроллер не выдает достаточной мощности, ШИМ-усилитель может увеличить мощность ШИМ, что позволит светодиодному контроллеру управлять достаточным количеством светодиодных лент.

Как подключить одноцветные светодиодные ленты

Одноцветные или монохромные светодиодные ленты являются самыми простыми. Он имеет только два провода и может излучать свет только определенного цвета.

одноцветная светодиодная лента

Одноцветные светодиодные ленты Wring с нерегулируемыми светодиодными драйверами

Наиболее распространенной является одноцветная светодиодная лента, подключенная к нерегулируемому источнику питания без контроллера.

Обратите внимание, что мощность всей светодиодной ленты не должна превышать 80% от мощности блока питания, что является принципом 80% мощности блока питания.

параллельное подключение светодиодной ленты

Wring одноцветные светодиодные ленты с диммируемыми светодиодными драйверами

Иногда нам нужно отрегулировать яркость светодиодной ленты. Итак, нам нужно соединить одноцветную светодиодную ленту с диммируемым блоком питания.

Наиболее распространенными методами диммирования являются 0–10 В, Triac и DALI.

Схема подключения драйвера светодиода с регулируемой яркостью 0-10 В
Схема подключения одноцветной светодиодной ленты 0 10 В
Схема подключения драйвера светодиода с регулируемой яркостью
Схема подключения симистора для одноцветной светодиодной ленты
Схема подключения драйвера светодиода с регулируемой яркостью DALI
Схема подключения одноцветной светодиодной ленты dali

Одноцветные светодиодные ленты Wring со светодиодными контроллерами

Кроме того, одноцветные светодиодные ленты также могут быть подключены к контроллеру для регулировки яркости.

Без усилителя ШИМ

При подключении небольшого количества светодиодных лент с контроллером светодиодов усилитель светодиодов не нужен. Схема подключения контроллера одноцветной светодиодной ленты

без усилителя
С усилителем ШИМ

Для крупных проектов освещения требуется много светодиодных лент. Светодиодные усилители нужны, когда к контроллеру подключено много светодиодных лент. Схема подключения контроллера одноцветной светодиодной ленты

с усилителем

Одноцветная светодиодная лента Wring с декодером DMX512

одноцветная светодиодная лента Схема подключения декодера dmx512

Как подключить настраиваемую белую светодиодную ленту

Настраиваемая белая светодиодная лента, также называемая регулируемой светодиодной лентой CCT, обычно имеет три провода и два светодиода с разной цветовой температурой. Вы можете отрегулировать яркость двух разных светодиодов CCT, чтобы изменить смешанный CCT.

регулируемая белая светодиодная лента

Перестраиваемая белая светодиодная лента Wring с диммируемыми светодиодными драйверами

В большинстве случаев диммируемые источники питания можно использовать только для регулировки яркости одноцветных светодиодных лент.

Однако DALI добавляет протокол DT8 для поддержки настраиваемых светодиодных лент белого цвета, RGB, RGBW и RGBCCT.

Драйвер DT8 для настраиваемых белых светодиодов DALI
Схема подключения dali для настраиваемых белых светодиодов DT8

Настраиваемые белые светодиодные ленты Wring со светодиодными контроллерами

Для небольшого количества светодиодных лент с регулируемой цветовой температурой требуется только настраиваемый контроллер белых светодиодов. Если число большое, то нужен ШИМ-усилитель.

Без ШИМ-усилителя
настраиваемый белый контроллер подключение без усилителя схема
С ШИМ-усилителем
Подключение настраиваемого белого контроллера со схемой усилителя

Настраиваемые белые светодиодные ленты Wring с декодером DMX512

Как правило, не существует специального декодера DMX512 (2-канальный выход) для светодиодных лент с регулируемой цветовой температурой.

Но мы можем использовать 3-канальный или 4-канальный выходной декодер DMX512 для управления светодиодной лентой с регулируемой цветовой температурой.

Схема подключения декодера белого цвета dmx512

Двухпроводная перестраиваемая светодиодная лента белого цвета

Также имеется двухпроводная светодиодная лента с регулируемой цветовой температурой.

Также имеется двухпроводная светодиодная лента с регулируемой цветовой температурой. 2-проводная светодиодная лента цветовой температуры может быть сделана более узкой для некоторых узких мест.

Для получения более подробной информации нажмите здесь.

Для 2-проводной настраиваемой светодиодной ленты требуется уникальный настраиваемый контроллер белых светодиодов.

Схема подключения 2-проводной перестраиваемой белой светодиодной ленты

Как подключить светодиодные ленты RGB

Светодиодная лента RGB имеет четыре провода с общим анодом, R, G и B.

Светодиодные ленты RGB в основном используются со светодиодными контроллерами, но также могут использоваться с диммируемыми драйверами DALI DT8.

Светодиодная лента RGB

Светодиодная лента Wring RGB с регулируемыми драйверами светодиодов

Драйвер светодиодной ленты DALI DT8 RGB
Светодиодная лента RGB Схема подключения dali DT8

Светодиодная лента Wring RGB со светодиодными контроллерами

Без ШИМ-усилителя без усилителя схема
с ШИМ усилителем
подключение контроллера rgb светодиодной ленты с усилителем схема

Светодиодные ленты Wring RGB с декодером DMX512

Светодиодные ленты RGB Схема подключения декодера dmx512

Как подключить светодиодные ленты RGBW

Светодиодные ленты rgbw лента dali dt8 схема подключения

Wring RGBW светодиодная лента со светодиодными контроллерами

без ШИМ усилителя
rgbw светодиодная лента схема подключения без усилителя
с ШИМ усилителем
Контроллер светодиодной ленты rgbw со схемой подключения усилителя

Светодиодная лента Wring RGBW с декодером DMX512

Светодиодная лента rgbw Схема подключения декодера dmx512

Как подключить светодиодную ленту RGBCCT

Светодиодная лента rgbcct

Светодиодная лента Wring RGBW с диммируемыми светодиодными драйверами

Драйвер светодиодной ленты DALI DT8 RGBW
Светодиодная лента rgbcct Схема подключения dali DT8

Светодиодная лента Wring RGBW со светодиодными контроллерами

Без ШИМ-усилителя
Контроллер светодиодной ленты rgbcct без усилителя Схема подключения
С усилителем ШИМ
Контроллер светодиодной ленты rgbcct со схемой подключения усилителя

Wring Светодиодная лента RGBW с декодером DMX512

Светодиодная лента rgbcct Схема подключения декодера dmx512 , пиксельная светодиодная лента, волшебная светодиодная лента или светодиодная лента цвета мечты — это светодиодная лента с управляющими ИС, которые позволяют управлять отдельными светодиодами или группами светодиодов. Вы можете управлять определенной частью светодиодной ленты, поэтому она называется «адресной».
Для получения дополнительной информации вы можете прочитать The Ultimate Guide To Addressable LED Strip.

Как подключить адресные светодиодные ленты SPI

Последовательный периферийный интерфейс (SPI) — это спецификация интерфейса синхронной последовательной связи, используемая для связи на короткие расстояния, в основном во встроенных системах. Интерфейс был разработан компанией Motorola в середине 1980-х годов и стал стандартом де-факто. Типичные приложения включают карты Secure Digital и жидкокристаллические дисплеи.

Адресная светодиодная лента SPI представляет собой светодиодную ленту, которая получает сигналы SPI напрямую и изменяет цвет и яркость света в соответствии с сигналом. Адресная светодиодная лента

spi Адресная светодиодная лента
SPI только с каналом данных Адресная светодиодная лента
spi только с проводом данных Схема подключения Адресная светодиодная лента
SPI с каналами данных и часов
Адресные светодиодные ленты SPI с каналами данных и резервными каналами данных
spi Адресная светодиодная лента с данными и резервной схемой подключения проводов данных

Как подключить адресную светодиодную ленту DMX512

Адресная светодиодная лента DMX512 — это светодиодная лента, которая принимает сигналы DMX512 напрямую, без декодера DMX512, и изменяет цвет и яркость света по сигналу.

Адресная светодиодная лента dmx512

Перед использованием адресной светодиодной ленты DMX512 вам необходимо установить адрес DMX512 для светодиодной ленты, и эту операцию необходимо выполнить только один раз.

Схема подключения светодиодной ленты dmx512

Вы можете скачать схему подключения светодиодной ленты dmx512 в формате PDF.

Настройка адреса DMX512

Часто задаваемые вопросы

Светодиодный индикатор RGB с 4 проводами, черный, красный, зеленый и синий. Черный провод — это положительный полюс, а красный, зеленый и синий — отрицательный полюс, соответствующий красному, зеленому и синему свету светодиода.

Подключите несколько светодиодных лент к источнику питания параллельно, чтобы избежать проблем с падением напряжения.

Можно соединить несколько светодиодных лент вместе, но длина ряда не должна превышать 5 метров. Если длина последовательно соединенных светодиодных лент превышает 5 метров, оба конца необходимо подключить к источнику питания, чтобы избежать проблем с падением напряжения. При этом необходимо следить, чтобы общая мощность светодиодной ленты не превышала 80% от мощности блока питания.

Вы можете подключить к блоку питания столько светодиодных лент, сколько хотите, но вам нужно соединить их параллельно и следить за тем, чтобы общая мощность светодиодных лент не превышала 80% от мощности.

Лучше подключать светодиодные ленты параллельно к источнику питания, чтобы избежать проблем с падением напряжения.

Вы можете подключить светодиодные ленты, но рекомендуется использовать разъемы для будущего обслуживания.

Вы можете подключить несколько светодиодных лент к одному блоку питания с помощью разъемов или проводной проводки.

Светодиодные ленты, как правило, имеют низковольтное постоянное напряжение на входе 12 В или 24 В, поэтому вам нужен источник постоянного напряжения на выходе 12 В или 24 В.

Нет, трансформаторы требуются только для светодиодных лент с низковольтным входом. Для высоковольтных светодиодных лент он может быть напрямую подключен к сети переменного тока 110 В или 220 В переменного тока.

Не подключайте низковольтные светодиодные ленты к настенному выключателю. Поскольку выходное напряжение настенного выключателя составляет 110 В переменного тока или 220 В переменного тока, это разрушит низковольтную светодиодную ленту. Но можно подключить высоковольтную светодиодную ленту к настенному выключателю.

Настраиваемая белая светодиодная лента имеет 3 провода: коричневый, белый и желтый. Коричневый провод — это положительный полюс светодиодной ленты, а белый и желтый — отрицательный полюс светодиодной ленты, соответствующий белому и теплому белому свету соответственно.

Одноцветная светодиодная лента имеет 2 провода, обычно красный и черный, соответствующие положительному и отрицательному.

Заключение

Думаю, после прочтения этой статьи у вас уже есть понимание того, как подключать разные виды светодиодных лент.

LEDYi производит высококачественные светодиодные ленты и неоновые светодиодные ленты. Все наши продукты проходят через высокотехнологичные лаборатории, чтобы гарантировать высочайшее качество. Кроме того, мы предлагаем настраиваемые параметры наших светодиодных лент и неоновых лент. Итак, чтобы получить светодиодную ленту премиум-класса и неоновую светодиодную ленту, свяжитесь с LEDYi как можно скорее!

  • LinkedIn
  • Facebook
  • Twitter
  • Подробнее

s Блоки питания светодиодных лент

Какой блок питания мне нужен?
7 простые шаги, чтобы найти подходящий блок питания

Не хотите читать всю статью?

FLEXFIRE LEDs РУКОВОДСТВО ПО ИСТОЧНИКАМ ПИТАНИЯ: Воспользуйтесь таблицами, чтобы определить, какой блок питания для светодиодных лент вам нужен.

Используйте приведенный ниже ключ, чтобы узнать, какой блок питания вам понадобится. Посмотрите ниже и найдите количество футов, которые вы собираетесь использовать. Затем просмотрите последний столбец, чтобы узнать о рекомендуемом источнике питания для светодиодов.


See the LED driver selection chart

Introduction

Since our LED lighting products are customizable and come in different sizes, the power supply you need will depend on the  LENGTH & TYPE светодиодной ленты, которую вы используете для своего проекта.

Подходящий источник питания, необходимый для вашего проекта светодиодного освещения, легко рассчитать. Следуйте пошаговым инструкциям и примерам ниже, чтобы определить, какой блок питания вам нужен.

На протяжении всей статьи  выделено оранжевым цветом , мы будем создавать фиктивный пример, которому вы можете следовать.





Шаг 1. Какие серии светодиодных лент вы будете использовать?

Если вы еще не уверены, нажмите здесь, чтобы воспользоваться нашим инструментом выбора продуктов

Первый шаг — выбрать, какую гибкую светодиодную ленту вы собираетесь использовать для своего проекта. Каждая лента использует разную мощность или напряжение. Выберите серию и длину полосы света, которую вы будете устанавливать.

Для нашего пробного проекта мы будем использовать в качестве примера 10-футовую ленту Architectural Series.

Учитывайте рекомендуемую максимальную длину светильников из-за падения напряжения

Серия Architectural имеет максимальную длину 42 фута в версии на 24 В.
Вы можете подключить к источнику питания более 42 футов, установив линии параллельно.

Шаг 2 – Убедитесь, что на вход вашей ленты подается напряжение постоянного тока 12 В, 24 В или 48 В

Проверьте характеристики продукта или маркировку на полоске. Это важно проверить, потому что неправильное входное напряжение может привести к неисправности или другим угрозам безопасности. Кроме того, некоторые полосы света используют высокое напряжение переменного тока и не требуют источника питания.

Итак, в нашем продолжении, серия Architectural использует вход 24В.



Шаг 3. Проверьте, сколько ватт на фут будет потреблять ваша светодиодная лента

Этот шаг очень важен для определения мощности блока питания, который вам понадобится. Каждая полоса потребляет определенное количество энергии на фут (ватт/фут). Если у вас недостаточно энергии для освещения ваших полосок, они могут казаться тусклыми, мерцать или вообще не светиться. Ватты на фут можно найти на странице продукта полосы света.

Серия Architectural использует 4,4 Вт/фут.

Шаг 4. Расчет расчетного энергопотребления

Этот расчет важен для определения мощности необходимого источника питания. Опять же, это зависит от типа и длины световой полосы.

В нашем примере установки длиной 10 футов будет использоваться 4,4 Вт/фут x 10 футов = 44 Вт. использовать только 80% от номинальной максимальной мощности, чтобы увеличить срок службы блока питания и обеспечить его охлаждение для предотвращения перегрева. Это называется дерейтинг. Этот расчет выполняется путем деления расчетной мощности ленты на 0,8.

В нашем продолжении пример будет 44 Вт, разделенный на 0,8 = 55 Вт минимальной номинальной мощности.

Это означает, что вам понадобится блок питания с минимальной выходной мощностью 55 Вт при 24 В постоянного тока. Шаг 6. Соберите все вместе, чтобы определить, какой блок питания вам понадобится

Как только вы узнаете необходимое напряжение и минимальную мощность, вы можете выбрать источник питания. В зависимости от вашей установки вы можете выбрать один из трех различных типов блоков питания.



1. Блок питания с регулируемой яркостью Zurik™ — отлично подходит для диммеров переменного тока, таких как Lutron, Leviton и т. д. Отличная гарантия, которой доверяют во всем мире.

2. Настольный блок питания в пластиковом корпусе «подключи и работай» — Подключи и работай, прост в установке, предназначен для использования внутри помещений.

3.   Блок питания без регулировки яркости, такой как бренд Mean Well™  —  Надежный, предназначенный для использования вне помещений и внутри помещений, с высокой выходной мощностью, длительной гарантией, пользующийся доверием во всем мире.



Чтобы завершить наш пример, нам нужен блок питания на 24 В мощностью более 55 Вт.

Среди доступных вариантов вы можете выбрать один из следующих:

1. Блок питания Plug and Play: блок питания 24 В, 60 Вт, 2,5 А

2.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
