Что такое вольтметр и принцип его работы

Вольтметр — это электроизмерительный прибор, предназначенный для измерения напряжения в электрических цепях. Принцип работы вольтметра основан на взаимодействии тока, протекающего через прибор, с магнитным полем.

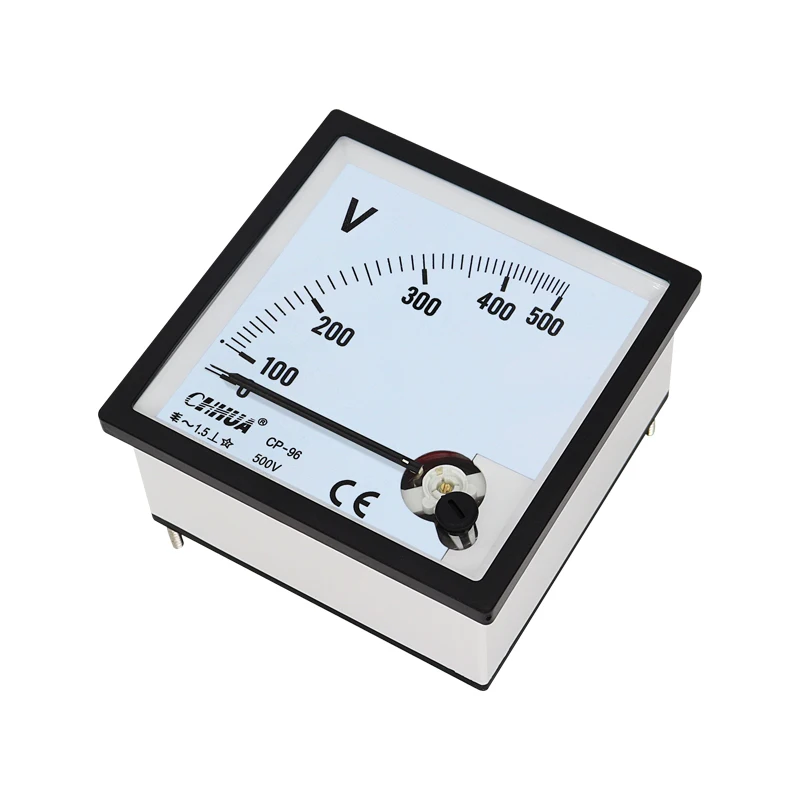

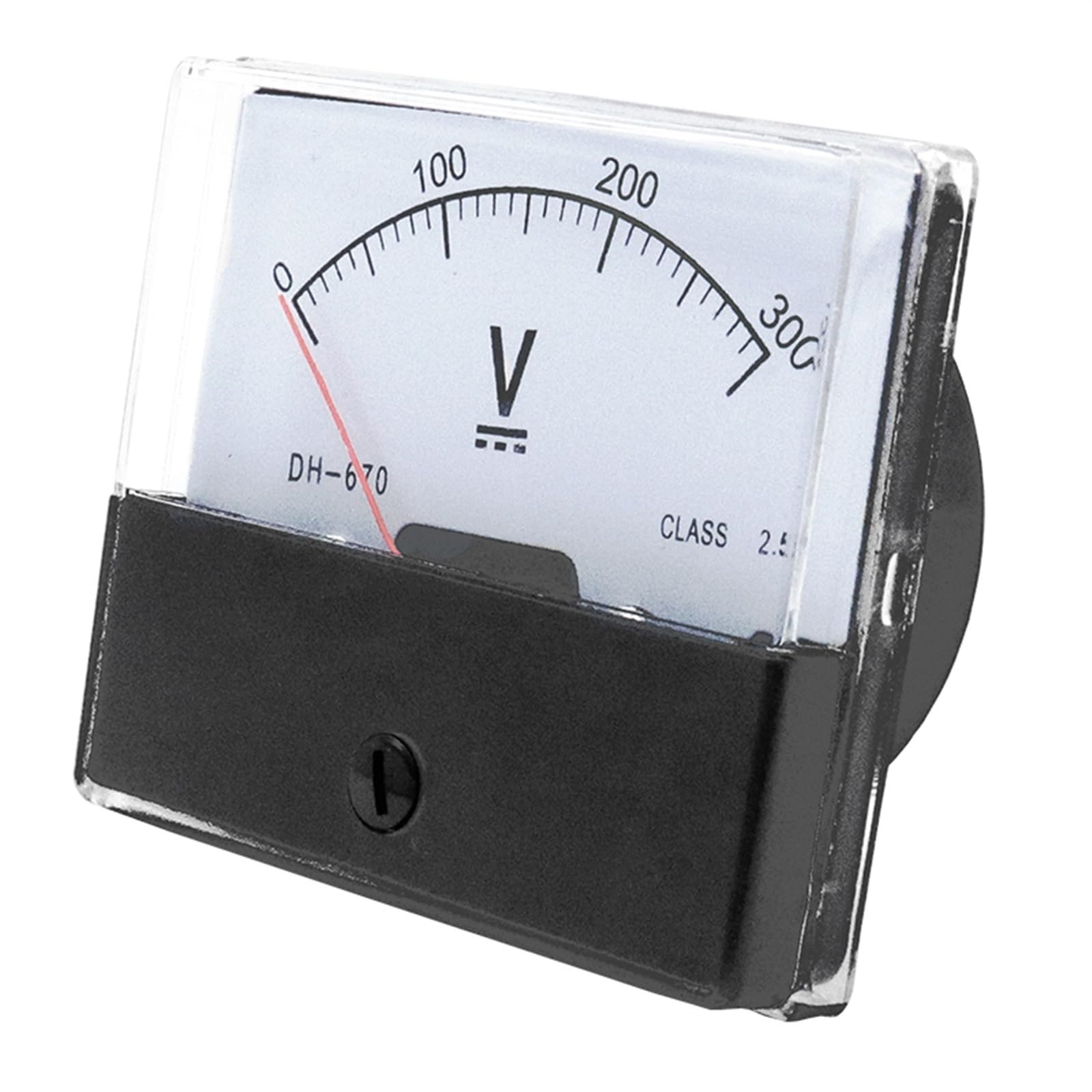

Основные элементы классического стрелочного вольтметра:

  • Катушка с проводом, через которую протекает измеряемый ток
  • Постоянный магнит, создающий магнитное поле
  • Пружина, противодействующая отклонению стрелки
  • Стрелка, отклоняющаяся пропорционально измеряемому напряжению
  • Шкала с делениями для считывания показаний

При протекании тока через катушку возникает сила, отклоняющая стрелку. Чем больше напряжение, тем сильнее отклоняется стрелка. Пружина возвращает стрелку в исходное положение при отсутствии тока.


Основные виды вольтметров

По принципу действия вольтметры делятся на следующие основные виды:

  • Магнитоэлектрические — наиболее распространенный тип, основаны на взаимодействии тока с магнитным полем
  • Электромагнитные — работают за счет втягивания сердечника в катушку с током
  • Электродинамические — используют взаимодействие двух катушек с током
  • Электростатические — основаны на взаимодействии заряженных пластин конденсатора
  • Цифровые — преобразуют аналоговый сигнал в цифровой код

Цифровые вольтметры в настоящее время практически вытеснили аналоговые приборы благодаря высокой точности, удобству считывания показаний и дополнительным функциям.

Применение вольтметров в электротехнике

Основные области применения вольтметров в электротехнике и электронике:

  • Измерение напряжения в электрических цепях
  • Контроль уровня напряжения в электросетях
  • Проверка источников питания
  • Поиск неисправностей в электронных устройствах
  • Измерение падения напряжения на участках цепи
  • Контроль заряда аккумуляторных батарей

Вольтметры являются одним из наиболее часто используемых электроизмерительных приборов как в бытовых, так и в промышленных условиях.


Как правильно подключать вольтметр

При подключении вольтметра к электрической цепи необходимо соблюдать следующие правила:

  1. Вольтметр подключается параллельно участку цепи, на котором измеряется напряжение
  2. Положительный вывод вольтметра подключается к точке с более высоким потенциалом
  3. Перед подключением нужно установить предел измерения больше ожидаемого напряжения
  4. При измерении в высоковольтных цепях необходимо соблюдать правила электробезопасности
  5. Нельзя подключать вольтметр последовательно с нагрузкой — это может вывести его из строя

Правильное подключение вольтметра обеспечивает точность измерений и безопасность использования прибора.

Основные характеристики вольтметров

При выборе вольтметра следует обращать внимание на следующие основные характеристики:

  • Диапазон измерений — максимальное измеряемое напряжение
  • Класс точности — определяет погрешность измерений
  • Входное сопротивление — чем оно выше, тем меньше вольтметр влияет на измеряемую цепь
  • Частотный диапазон — для измерения переменного напряжения
  • Чувствительность — минимальное регистрируемое изменение напряжения

Выбор конкретной модели вольтметра зависит от условий применения и требуемой точности измерений.


Цифровые мультиметры — универсальные измерительные приборы

Современные цифровые мультиметры объединяют функции нескольких измерительных приборов:

  • Вольтметр — для измерения напряжения
  • Амперметр — для измерения силы тока
  • Омметр — для измерения сопротивления
  • Частотомер — для измерения частоты сигналов
  • Тестер диодов и транзисторов
  • Измеритель емкости конденсаторов

Мультиметры позволяют проводить комплексную диагностику электрических цепей и электронных компонентов. Они широко применяются как профессиональными электриками, так и радиолюбителями.

Меры безопасности при работе с вольтметрами

При проведении измерений напряжения необходимо соблюдать следующие меры предосторожности:

  • Использовать измерительные провода с изоляцией, рассчитанной на измеряемое напряжение
  • Не превышать максимально допустимое напряжение для данного прибора
  • При работе с высоким напряжением использовать диэлектрические перчатки
  • Не касаться открытых токоведущих частей во время измерений
  • Проводить измерения в присутствии напарника при работе в электроустановках

Соблюдение правил электробезопасности позволяет избежать поражения электрическим током при проведении измерений.



2.7. Измерения силы тока и напряжения в электрических цепях. Амперметр и вольтметр — ЗФТШ, МФТИ

Для измерения токов и напряжений в электрических цепях используются амперметры и вольтметры, основным элементом которых служит гальванометр – прибор, предназначенный для измерения величин токов. Эти измерения могут быть основаны на одном из действий тока: тепловом, физическом, химическом. Гальванометр, градуированный на величину тока, называется амперметром. По закону Ома (8) напряжение и сила тока связаны прямо пропорциональной зависимостью, поэтому гальванометр можно градуировать и на напряжение. Такой прибор называют вольтметром.

В этом задании мы не будем касаться вопросов, связанных с конкретным устройством электроизмерительных приборов, с их системами и принципами работы. Остановимся лишь на требованиях, предъявляемых к внутренним сопротивлениям амперметров и вольтметров. Важно, чтобы при включении в цепь для измерений эти приборы вносили как можно меньшее искажение в измеряемую величину.

Амперметр включается в цепь последовательно. Если сопротивление амперметра `R_»а»` и его подключают к участку цепи с сопротивлением `R_»ц»` (рис. 7а), то эквивалентное сопротивление участка цепи и амперметра в соответствии с (13) равно `R=R_»ц»+R_»а»=R_»ц»(1+(R_»а»)/(R_»ц»))`.

Отсюда следует, что амперметр не будет заметно изменять сопротивление участка цепи, если его собственное (внутреннее) сопротивление будет мало по сравнению с сопротивлением участка цепи.

Чтобы добиться этого, гальванометр снабжают шунтом (синоним – добавочный путь): вход и выход гальванометра соединяются некоторым сопротивлением, обеспечивающим параллельный гальванометру дополнительный путь для тока (рис. 7 б). Поэтому внутреннее сопротивление амперметра меньше, чем у применённого в нём гальванометра. (Читателю рекомендуется лично убедиться в этом с помощью соотношения (14).) Амперметр называется идеальным, если его внутреннее сопротивление можно считать равным нулю.

Вольтметр подключается к электрической цепи параллельно тому участку, напряжение на котором требуется измерить. Присоединив, например, вольтметр с сопротивлением  `R_»в»` параллельно лампочке с сопротивлением `R_»л»` (рис. 8 а), получим участок цепи, эквивалентное сопротивление которого вычисляется по формуле (14)  `R=R_»л» (R»в»)/(R_»л»+R_»в»)`.

Отсюда следует, что чем больше сопротивление вольтметра по сравнению с сопротивлением лампочки, тем меньше эквивалентное сопротивление будет отличаться от сопротивления лампочки. Вывод: чтобы процесс измерения меньше искажал значение измеряемого напряжения, собственное (внутреннее) сопротивление вольтметра должно быть как можно больше. Поэтому в вольтметре последовательно гальванометру включают некоторое сопротивление (рис. 8б). Внутреннее сопротивление такого вольтметра, как правило, во много раз больше сопротивления входящего в него гальванометра. Вольтметр называется идеальным, если его внутреннее сопротивление можно считать бесконечно большим.

Каждый измерительный прибор рассчитан на определённый интервал значений измеряемой величины. И в соответствии с этим проградуирована его шкала. Для расширения пределов измерений в амперметре можно использовать добавочный шунт, а в вольтметре – добавочное сопротивление. Найдём значения этих сопротивлений, увеличивающих максимальную измеряемую величину тока или напряжения в  раз.

Комбинированные приборы

Главная / Продукция / Электрика / Электроизмерительные приборы / Комбинированные приборы

Измеритель параметров однофазной сети Omix MX-1(R)-0.5-RS485

Измеритель электрических параметров. Прибор выполняет функции 7 обычных устройств, таких, как амперметр, вольтметр, измеритель мощности (активной, реактивной, полной), измеритель коэффициента мощности cos φ, частотомер. В модификациях с регистратором имеется возможность записи выбранных величин во внутреннюю память или на SD-карту для последующего считывания в компьютер.

  • 2 дискретных и 2 аналоговых выходных сигнала
  • Регистрация измеренных величин
  • Приведенная погрешность: 0,5% (U, I, F), 1% (S, P, Q), 2% (cos φ)
  • Монтаж: в щит, на DIN-рейку, настенный
  • Госреестр № 42735-09

Мультиметр трехфазный щитовой Omix P99-M(AVFC)-3-0. 5

Прибор для измерения и индикации электрических параметров трехфазной сети переменного тока  – силы тока, напряжения, частоты и cоs φ

  • Диапазон измерения напряжения: ~0…380 В (прямое подключение), ~0…1,1 МВ (с трансформатором)
  • Диапазон измерения cилы тока: ~0…5 А (прямое подключение), ~0…50 кА (с трансформатором)
  • Диапазон измерения частоты: 45…65 Гц
  • Диапазон измерения cоs φ: 0…1
  • Погрешность: ±(0,5% + 1 е.м.р.)
  • 4 аналоговых выхода 0(4)…20 мА
  • Количество фаз: 3
  • Дисплей:  5 светодиодных 4-разрядных индикатора
  • Монтаж: в щит
  • Защита: IP20
  • Госреестр № 42735-09

Мультиметр однофазный щитовой Omix M(AVF)-1-0. 5

Прибор для измерения и индикации электрических параметров однофазной сети переменного тока – силы тока, напряжения и частоты

  • Диапазон измерения напряжения: ~0…500 В (прямое подключение), ~0…5 МВ (с трансформатором)
  • Диапазон измерения cилы тока: ~0…5 А (прямое подключение), ~0…50 кА (с трансформатором)
  • Диапазон измерения частоты: 45…65 Гц
  • Погрешность: ±(0,5% + 1 е.м.р.)
  • Количество фаз: 1
  • Дисплей: 3 светодиодных 4-разрядных индикатора
  • Монтаж: в щит
  • Защита: IP20
  • Госреестр № 42735-09

Мультиметр однофазный щитовой с 3 релейными выходами Omix P99-M(AVF)-1-0.5-3K

Прибор для измерения и индикации электрических параметров однофазной сети переменного тока – силы тока, напряжения и частоты

  • Диапазон измерения напряжения: ~0…500 В (прямое подключение), ~0. ..1,1 МВ (с трансформатором)
  • Диапазон измерения cилы тока: ~0…5 А (прямое подключение), ~0…50 кА (с трансформатором)
  • Диапазон измерения частоты: 40…70 Гц
  • Погрешность: ±(0,5% + 1 е.м.р.)
  • 3 релейных выхода ~1 А, 250 В
  • Количество фаз: 1
  • Дисплей: 3 светодиодных 4-разрядных индикатора
  • Монтаж: в щит
  • Защита: IP20
  • Госреестр № 42735-09

Мультиметр трехфазный щитовой Omix P99-M-3-0.5-4K/4I420-RS485

Прибор для измерения и индикации электрических параметров трехфазной сети переменного тока – силы тока, напряжения, частоты, мощности, cos φ и потребляемой энергии

  • Диапазон измерения напряжения: ~0…380 В (прямое подключение), ~0. ..800 кВ (с трансформатором)
  • Диапазон измерения cилы тока: ~0…5 А (прямое подключение), ~0…50 кА (с трансформатором)
  • Диапазон измерения мощности: 0…10 ГВА
  • Диапазон измерения частоты: 45…65 Гц
  • Диапазон измерения cos φ: 0…1
  • Диапазон измерения энергии: 0…10 ГВт•ч
  • Погрешность: ±(0,5% + 1 е.м.р.)
  • Интерфейс RS-485
  • 4 реле ~1 А, 240 В или 4 аналоговых выхода 0(4)…20 мА
  • Количество фаз: 3
  • Дисплей: 5 светодиодных 4-разрядных индикатора
  • Монтаж: в щит
  • Max/min
  • Госреестр № 42735-09

Мультиметр трехфазный щитовой Omix P99-M-3-0.5-K

Прибор для измерения и индикации электрических параметров трехфазной сети переменного тока  – силы тока, напряжения, частоты, мощности и cos φ

  • Диапазон измерения напряжения: ~0…650 В (прямое подключение), ~0. ..1 МВ (с трансформатором)
  • Диапазон измерения cилы тока: ~0…6 А (прямое подключение), ~0…1 МА (с трансформатором)
  • Диапазон измерения мощности: 0…1 МВА
  • Диапазон измерения частоты: 45…65 Гц
  • Диапазон измерения cos φ: −1…1
  • Погрешность: ±(0,5% + 1 е.м.р.)
  • Реле: ∼150 мА, 50 В
  • Количество фаз: 3
  • Монтаж: в щит
  • Защита: IP20
  • Max/min
  • Госреестр № 42735-09

Мультиметр трехфазный щитовой Omix Р99-M(AVF)-3-0.5

Прибор для измерения и индикации электрических параметров трехфазной сети переменного тока – силы тока, напряжения и частоты

  • Диапазон измерения напряжения: ~0…500 В (прямое подключение), ~0…5 МВ (с трансформатором)
  • Диапазон измерения cилы тока: ~0. ..5 А (прямое подключение), ~0…50 кА (с трансформатором)
  • Диапазон измерения частоты: 45…65 Гц
  • Погрешность: ±(0,5% + 1 е.м.р.)
  • Количество фаз: 3
  • Дисплей: 5 светодиодных 4-разрядных индикатора
  • Монтаж: в щит
  • Защита: IP20
  • Max/min, среднее
  • Госреестр № 42735-09

Мультиметр трехфазный щитовой Omix P99-M(ML)-3-0.5-4K-RS485

Прибор для измерения и индикации электрических параметров трехфазной сети переменного тока  –  силы тока, напряжения, частоты, мощности и коэффициента мощности, cos φ и энергии

  • Диапазон измерения силы тока: 0…5 А (прямое подключение), 0…50 кА (с трансформатором)
  • Диапазон измерения напряжения: 0…380 В (прямое подключение), 0. ..1,2 МВ (с трансформатором)
  • Диапазон измерения частоты: 45…65 Гц
  • Диапазон измерения мощности: 0…10 ГВА
  • Диапазон измерения энергии: 0…10 ГВт•ч
  • Диапазон измерения cos φ: 0…1
  • Погрешность: ±(0,5% + 1 е.м.р.)
  • Интерфейс RS-485
  • 4 реле ~1 А, 240 В или 4 аналоговых выхода 0(4)…20 мА
  • Количество фаз: 3
  • Монтаж: в щит
  • Защита: IP20
  • Max/min, среднее
  • Госреестр № 42735-09

    Вольтамперметр однофазный на DIN-рейку Omix D3-AV-1

    Прибор для измерения силы переменного тока и напряжения, подаваемых на измерительные клеммы прибора

    • Диапазон измерения напряжения: ~80…300 В
    • Диапазон измерения cилы тока: ~0,1. ..99,9 А
    • Погрешность: ±1%
    • Количество фаз: 1
    • Встроенный трансформатор тока
    • Одновременное измерение тока и напряжения.
    • Монтаж: на DIN-рейку

    Цифровой мультиметр Omix D3-M-1

    Прибор для измерения силы переменного тока и напряжения, подаваемых на измерительные клеммы прибора

    • Диапазон измерения напряжения: ~80…300 В
    • Диапазон измерения cилы тока: ~0,1…99,9 А
    • Диапазон измерения мощности: 0…30 кВт (активная), 0…30 кВА (реактивная)
    • Диапазон измерения коэффициента мощности: 0…1
    • Погрешность: ±(1% + 2 е.м.р.)
    • Количество фаз: 1
    • Встроенный трансформатор тока
    • Одновременное измерение тока и напряжения.
    • Монтаж: на DIN-рейку
