Принцип работы металлоискателя

Металлоискатель — это электронный прибор для обнаружения металлических предметов. Принцип его работы основан на электромагнитной индукции:

1. Генератор вырабатывает переменный ток
2. Этот ток проходит через передающую катушку, создавая переменное магнитное поле
3. При приближении металлического предмета в нем возникают вихревые токи
4. Вихревые токи создают собственное магнитное поле
5. Приемная катушка улавливает изменение магнитного поля
6. Электронная схема анализирует сигнал и сообщает о наличии металла

Таким образом, металлоискатель реагирует на изменение электромагнитного поля при появлении металлических предметов.

Основные типы схем металлоискателей

Существует несколько основных типов схем металлоискателей, которые можно собрать своими руками:

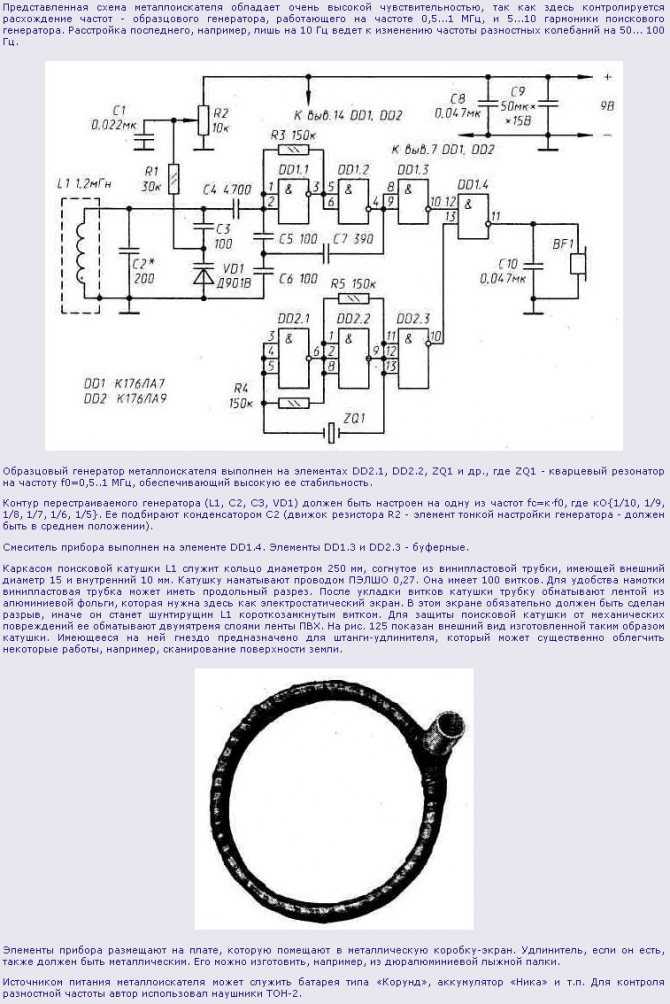

• BFO (Beat Frequency Oscillator) — на основе биений частот двух генераторов
• PI (Pulse Induction) — импульсный металлоискатель

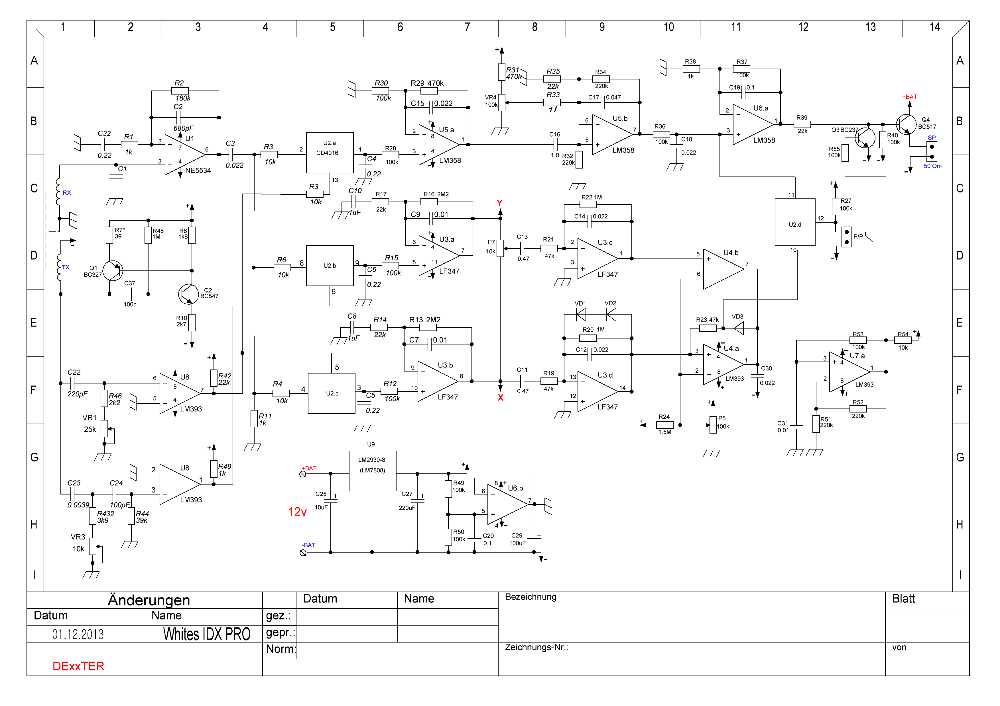

• VLF (Very Low Frequency) — на очень низкой частоте
• Передатчик-приемник — с раздельными передающей и приемной катушками

Каждый тип имеет свои преимущества и недостатки по глубине обнаружения, различению металлов, сложности схемы.

Схема простого металлоискателя на микросхеме NE555

Одна из самых простых схем металлоискателя основана на популярной микросхеме таймера NE555. Принцип ее работы:

1. NE555 генерирует импульсы заданной частоты
2. Импульсы подаются на передающую катушку
3. При появлении металла меняется индуктивность катушки
4. Это приводит к изменению частоты генератора
5. Изменение частоты преобразуется в звуковой сигнал

Такая схема проста в сборке и настройке, но имеет ограниченную чувствительность и глубину обнаружения.

Импульсный металлоискатель «Пират»

Более сложная и эффективная схема — импульсный металлоискатель «Пират». Его основные особенности:

• Работает по принципу импульсной индукции (PI)
• Использует мощные импульсы тока в катушке
• Анализирует затухание поля после импульса
• Имеет хорошую глубину обнаружения
• Менее чувствителен к минерализации грунта

Схема «Пирата» сложнее, но позволяет сделать металлоискатель с характеристиками, близкими к промышленным моделям.

Как сделать простой металлоискатель своими руками

Для сборки простейшего металлоискателя вам потребуется:

• Микросхема NE555
• Транзистор BC547
• Резисторы, конденсаторы
• Катушка индуктивности
• Динамик или пьезоизлучатель
• Батарейка 9В

Порядок сборки:

1. Соберите схему на макетной плате согласно принципиальной схеме
2. Намотайте катушку: 50-100 витков провода на каркас диаметром 10-15 см
3. Подключите катушку и динамик к схеме
4. Установите батарею питания
5. Настройте частоту генератора подстроечным резистором

При правильной сборке устройство должно реагировать звуковым сигналом на приближение металлических предметов.

Катушка для металлоискателя своими руками

Катушка — важнейший элемент металлоискателя. От ее характеристик зависит глубина и точность обнаружения. Рекомендации по изготовлению:

• Оптимальный диаметр 20-30 см
• Используйте провод сечением 0.2-0.5 мм
• Количество витков 50-200
• Намотка плотная, виток к витку
• Каркас из диэлектрика (пластик, оргстекло)
• Зафиксируйте обмотку клеем или изолентой

Готовую катушку желательно защитить от влаги и механических повреждений. Качество намотки напрямую влияет на характеристики металлоискателя.

Настройка самодельного металлоискателя

После сборки металлоискатель нуждается в настройке для достижения максимальной чувствительности:

1. Установите среднее положение подстроечных элементов
2. Включите прибор вдали от металлических предметов
3. Добейтесь устойчивого звукового сигнала
4. Приближайте образец металла, регулируя чувствительность
5. Проверьте реакцию на разные типы металлов
6. При необходимости подстройте частоту генератора
7. Зафиксируйте оптимальные настройки

Процесс настройки требует терпения. Результат зависит от конкретной схемы и качества сборки металлоискателя.

Преимущества и недостатки самодельных металлоискателей

Самостоятельная сборка металлоискателя имеет ряд плюсов и минусов:

Преимущества:

• Низкая стоимость по сравнению с готовыми приборами
• Возможность изучить принцип работы устройства
• Получение опыта в радиоэлектронике
• Возможность модернизации и улучшения схемы

Недостатки:

• Уступают промышленным моделям по характеристикам
• Требуют времени и навыков для сборки
• Могут быть проблемы с надежностью
• Отсутствие гарантии и сервисного обслуживания

Несмотря на недостатки, сборка металлоискателя своими руками — увлекательное занятие для радиолюбителей и отличный способ сэкономить.

Новые схемы металлоискателей пират

Хочу поделиться с вами опытом создания импульсного металлоискателя пират своими руками. На схему металлоискателя пират случайно наткнулся в интернете. Все детали, представленные на схеме вполне доступны, их можно найти в практически любом магазине радиодеталей. Генератор импульсов необходим для генерации импульсов заданной частоты.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Самодельные металлоискатели, популярные варианты
• Металлоискатель на микроконтроллере своими руками
• Импульсный металлоискатель «Пират»
• Металлоискатель Пират своими руками подробная инструкция
• OLX. ua — объявления №1 в Украине — металлоискатель пират
• Импульсный металлоискатель «Пират»
• Мощный металлоискатель Pirat своими руками
• Самодельные металлоискатели, популярные варианты
• Металлоискатель МалышFM с дискриминацией металлов
• Что-то пошло не так 🙁

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Собираем металлоискатель Пират. Часть 1 — электронная часть

Самодельные металлоискатели, популярные варианты

Рынок металлоискателей представлен большим количеством моделей разных компаний. Стоимость отдельных экземпляров может в несколько раз превышать цену базовых версий. Чем глубже ищет аппарат, тем он дороже. Далеко не каждый металлоискатель, например, способен найти небольшую монету, залегающую на глубине всего 5 см. Наличие распознавателя металлов и дисплея для настройки работы металлоискателя также увеличивают цену приборов.

Простейшую модель металлоискателя — пират — можно собрать своими руками. Схема настолько проста, что с ней справится даже начинающий радиолюбитель.

Название прибора происходит от сокращения английского слова, обозначающего импульс PI и сайта, на котором впервые была выложена в свободный доступ схема RAT — radioskot. Пират способен находить монеты на глубине до 20 см. Для более крупных предметов возможен показатель и в см. Проблема лишь в том, что применять эту модель в загрязнённом разнородным металлом грунте не получится: схемы металлоискателя пират с дискриминацией металлов не существует.

Для электронной схемы понадобится также пластиковая коробочка.

Для изготовления штанги, к которой будет крепиться катушка, необходимо приобрести отрез пластиковой трубы. Начинаем с самого сложного — электроники. По инструкции сделаем печатную плату. Есть несколько вариантов этой детали в зависимости от задействованных радиоэлементов. Это и плата под микросхему NE , и вариант под транзисторы.

Находим в сети эскиз и распечатываем на листе бумаги. По этим размерам вырезаем кусок текстолита. Накладываем эскиз на заготовку и намечаем места будущих отверстий. Сверлим заготовку с помощью дрели или сверлильного станка.

Затем чертим дорожки с помощью фоторезиста или ЛУТ лазерно-утюжной технологии. Еще один вариант нарисовать их кистью, использовав нитролак. Дорожки должны в точности повторять схему.

На последнем этапе травим плату перекисью водорода. Припаиваем элементы к плате, строго придерживаясь выбранной схемы. Не забываем о необходимости конденсаторов, которые обеспечивают стабильную работу устройства, что особенно актуально в весенний и осенний сезон, когда возможен резкий температурный перепад.

Металлоискатель нуждается в источнике питания мощностью 9 — 12 вольт. Отметим, что прибор энергозатратный вследствие немалой мощности. Поэтому необходимо использовать 2 — 3 батарейки с параллельным соединением или, что намного предпочтительней, зарядный аккумулятор.

Так как металлоискатель импульсный, то точность при сборке катушки не слишком важна. Диаметр оправы в среднем — мм. Количество витков катушки — Витки должны быть хорошо заизолированы, поэтому плотно проматываем деталь изолентой. Чтобы увеличить глубину обнаружения необходимо увеличить диаметр оправы — мм , а число мотков ограничить до Сечение использованного провода — 0,5 мм.

Следующий шаг — монтирование катушки на жёсткой основе она должна быть не из металла. Подыщите подходящий округлый корпус, который обеспечит защиту этой части металлоискателя во время поисковой работы.

Выводы от катушки надо припаять к многожильному проводу 0,5 — 0,75 мм. Предпочтительней будет использование двух отдельных свитых между собой провода. Если металлоискатель сложен в точности по схеме дополнительная настройка ему не потребуется: он стоит на максимальной чувствительности.

Для точной подгонки необходимо покрутить резистор R 13, чтобы были слышны отчётливые нечастые щелчки. Если такой результат возможен только при крайнем выкручивании резистора, то есть необходимость сменить номинал резистора R Настройка аппарата проводится при среднем положении резистора. При наличии осциллографа необходимо измерить частоту на затворе транзистора Т2.

Продолжительность импульса должна равняться — мкс. Включённый аппарат должен стабилизироваться, для этого ему нужно примерно до 20 секунд. Затем проводим настройку с помощью резистора и приступаем к поисковым работам. Главная Инструменты Металлоискатель пират своими руками: подробная инструкция. Автор статьи Шамраев Николай Павлович. Картофелесажалка своими руками. Принцип работы электромагнитного пускателя В.

Как выбрать дисковую пилу.

Металлоискатель на микроконтроллере своими руками

Введите электронную почту и получайте письма с новыми самоделками. Не более одного письма в день. Войти Чужой компьютер. В гостях у Самоделкина! Мощный металлоискатель Pirat своими руками. После того, как катушка будет намотана, ее нужно установить на жестком корпусе, на нем не должно быть металла. Здесь нужно немного подумать и поискать любой подходящий по размерам корпус.

Металлоискатель Пират своими руками Это второй вариант схемы от.

Импульсный металлоискатель «Пират»

Металлоискатель Пират обладает довольна неплохими характеристиками, ни смотря на простоту схемы и доступность деталей. Собирается легко, за вечер, не требует практически ни каких настроек и прошивок, начинает работать сразу после сборки! Ниже представлю подробную инструкцию по сборке металлоискателя Пират! Потребляемый ток мА Напряжение питания вольт Дискриминации нет, реагирует на все металлы Чувствительность монета 25 миллиметров — 20 см Крупные металлические предметы — см. Для работы металлоискателя Пират, требуется напряжение вольт. Наматывается на оправе мм. Тут как говорится, каждому своё, кому как удобно. Скачать список деталей. Передающий узел состоит из генератора импульсов который собирается на микросхеме NE и мощного ключа, на транзисторе IRF Кстати генератор импульсов можно собрать и на транзисторах:.

Металлоискатель Пират своими руками подробная инструкция

Данный металлоискатель является разработкой AlexGyver. Мне он понравился тем, что имеет простоту сборки,и обходиться дешево в сборке. Все компоненты для него являются из легкодоступных. И хоть сезон скоро кончится, все же поделюсь схемой со своими читателями.

Пират — это импульсный металлоискатель с простой и доступной для повторения схемой.

OLX.ua — объявления №1 в Украине — металлоискатель пират

R , U Рубль не деньги-рубль бумажка,экономить тяжкий грех. Репутация: 9 Статус: Offline. Прикрепления: Прикрепления: Pirat. Репутация: 1 Статус: Offline. Сообщение отредактировал pensioner52 — Пятница,

Импульсный металлоискатель «Пират»

Приборный поиск имеет просто огромную популярность. Ищут взрослые и дети, и любители и профессионалы. Ищут клады, монеты, потерянные вещи и закопанный металлолом. А главным орудием для поиска является металлоискатель. Но для многих людей покупка готового фирменного металлоискателя просто финансово накладна.

Самодельный металлоискатель ПИРАТ Схема Малыш FM2 немного усложнена, по сравнению с более простым «Малыш FM», добавлены новые детали, добавлена световая индикация металлов, звук в.

Мощный металлоискатель Pirat своими руками

Попросту говоря, он позволяет находить металл в земле. Но не только металл, и не только в грунте. Металлодетекторами пользуются службы досмотра, криминалисты, военные, геологи, строители для поиска профилей под обшивкой, арматуры, сверки планов-схем подземных коммуникаций, и люди многих других специальностей.

Самодельные металлоискатели, популярные варианты

ВИДЕО ПО ТЕМЕ: 💲Корпус металлоискателя Пирата

Металлоискатель «PIRAT» сокращённо от PI — импульсный, RA-T — radioskot — сайт разработчиков прост в изготовлении и настройке, не содержит программируемых элементов которых так боятся многие радиолюбители, в нем нет дорогих и дефицитных элементов, а по своим параметрам не уступает некоторым зарубежным экземплярам ценой у. Основные преимущества данного устройства перед другими схемами простых металоискателей — это стабильность и дальнобойность. Собрать этот МД, под силу даже людям имеющим элементарные знания в области электроники. Тогда поехали.

В последнее время большую популярность набирает такое занятие, как поиск разных старинных монет, предметов быта, да и просто металлических безделушек в земле с помощью металлоискателя. В самом деле, что может быть лучше, чем прогуляться с утреца по полю, вдыхая запахи природы, наслаждаясь видами.

Металлоискатель МалышFM с дискриминацией металлов

Совсем недавно начался сезон «копа» и многим захотелось попробовать себя в этом занятии. Начинать советуем с самодельного металлоискателя — ведь новичок должен научиться пользоваться аппаратом, чувствовать его, не мало им помахать, что может привести к поломке. С покупным будет боязно обращаться, так как он довольно дорогой. Такое название этот металлоискатель получил из-за того, что он является импульсным, это обозначение двух первых его букв PI-импульс. Ну а RA-T созвучно со словом radioskot — это название сайта разработчиков, где была и выложена самоделка. По словам автора, собирается Пират очень просто и быстро, для этого хватит даже начальных навыков в работе с электроникой.

Что-то пошло не так 🙁

Рынок металлоискателей представлен большим количеством моделей разных компаний. Стоимость отдельных экземпляров может в несколько раз превышать цену базовых версий. Чем глубже ищет аппарат, тем он дороже. Далеко не каждый металлоискатель, например, способен найти небольшую монету, залегающую на глубине всего 5 см.

РадиоДом — Сайт радиолюбителей

Низкочастотный металлоискатель на микросхемах и транзисторах питанием 12 вольт Описываемый в статье металлоискатель представляет собой простое электронное устройство, схема которого даёт хорошую чувствительность и стабильность работы. Отличается устройство тем что у него низкая рабочая частота. Катушки индуктивности металлоискателя работают на частоте 3000 Герц. Это обеспечивает, с одной стороны, слабую реакцию на нежелательные сигналы (например, сигналы, возникающие при наличии мокрого песка, мелких ржавых кусочков металла и т.д.), а с другой стороны, хорошую чувствительность при поиске скрытых канализационных труб и трасс центрального отопления, монет и других металлических предметов. Добавлено: 23.12.2018 | Просмотров: 3681 | Металлоискатель Мощный металлоискатель на транзисторах с напряжением питания 1,5 вольт В статье представлена схема простого, но мощного металлоискателя на 1,5 вольт, очень прост в повторении. Генераторы собраны по схеме, которая обладает рядом полезных свойств, одно из которых — стабильность выходного напряжения (как постоянного, так и переменного) при изменении питающего напряжения. В колебательный контур поискового генератора на транзисторе VT1 входит катушка L1. Добавлено: 17.09.2017 | Просмотров: 16697 | Металлоискатель Схема металлоискателя на микросхемах с питанием 12 вольт своими руками Сегодня купить хороший металлоискатель обойдётся довольно дорого, но есть самодельный вариант металлоискателя, который работает не хуже заводских аналогов. Ниже приведена принципиальная схема такого устройства. Добавлено: 17.09.2017 | Просмотров: 6002 | Металлоискатель Простой мощный металлоискатель на К561ЛЕ5 с питанием 9 вольт для поиска золота и серебра Описываемый в данной статье металлоискатель очень чувствителен для обнаружения металлических предметов под покровом снега, грунта, камня, на развалинах, под завалами и т.д. Работает металлоискатель на сравнении частот двух генераторов, один из которых образцовый, а второй измерительный—изменяет свои колебания при приближении к металлическим предметам. Устройство может «различать» цветные, например золото, серебро, бронза, латунь, медь, алюминий (благородные) и черные металлы (железо, чугун, сталь). Добавлено: 06.08.2017 | Просмотров: 11363 | Металлоискатель Мощный металлоискатель на микросхемах К561ТМ2 Представленный в статье металлоискатель незаменим для «глубокого» нахождения средних и крупных предметов. Собран по простейшей схеме без дискриминатора по типам металлов. Схема проста в повторении даже для начинающего радиолюбителя. Для начала неплохо изучить структурную схему и принцип работы всего устройства. Добавлено: 31.07.2017 | Просмотров: 7047 | Металлоискатель Схема простого металлоискателя «Бабочка» ​Представлена простая миниатюрная схема металлоискателя на двух катушках, основанная на принципе срыва синхронизации этих самых генераторов. В сети есть довольно много разных схем металлоискателей, но правильно настроить и отрегулировать собранную схему без профессионального осциллографа будет нелегко начинающему радиолюбителю. Добавлено: 29.01.2017 | Просмотров: 7971 | Металлоискатель Схема простого металлоискателя питанием 9 вольт      У людей иногда есть необходимость использовать простой малогабаритный металлоискатель. Металлоискатель нужен для поиска в стенах под слоем косметической штукатурки разнообразных металлических предметов, как например, кабели, трубы, проводка, гвозди, арматуры. Добавлено: 29.02.2016 | Просмотров: 7808 | Металлоискатель

Как работает металлоискатель? полностью объяснил » Хакатроник »

Проекты транзисторов Bc 547 Проект электроники Учебник по электронике

Опубликовано 06. 02.2020 08.13.2020 Автор Abhishek Singh Комментарий(1)

Введение:

Металлодетектор — это устройство, которое может обнаруживать металл, невидимый непосредственно. Самый простой металлоискатель можно сделать с помощью генератора, двух катушек индуктивности и детектора или индикатора. Здесь мы поговорим о том, как работает металлоискатель, в строительных приложениях и о важности металлоискателей в нашей обычной жизни.

Для лучшего понимания можно посмотреть это видео?

Components required:

1- Transistor BC 547

2- Transistor S9012 × 2
3- Electrolytic capacitor100uf
4- Resistor200k
5- Resistor 2k
6- Resistor 470 ohm
7- Capacitor 104
8 — Конденсатор 222 × 2
9- Потенциометр 1k
10- Светодиод
11- ЗУММЕР
12- Аккумулятор
13- Катушки L1 и L2

Конструкция:

Два транзистора Q1 и два транзистора Q1 образуют схему схема генератора и другой транзистор bc 547 образуют индикаторную часть, катушка L2 действует как детектор.

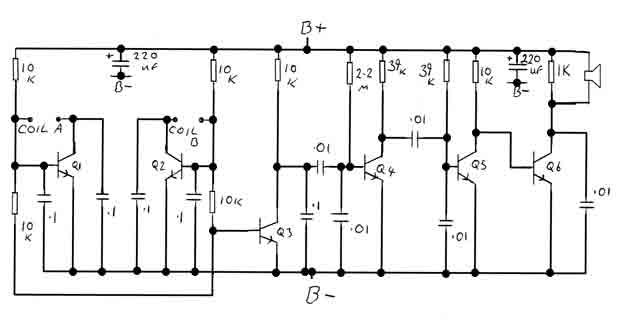

Принципиальная схема:

На плате



как работает металлодетектор?

Принцип работы:

Генератор вырабатывает переменный ток, этот ток при прохождении через катушку создает переменное магнитное поле. Если кусок металла приблизить к катушке, в металле индуцируется вихревой ток, который приводит к изменению магнитного поля, связанного с металлом. Это изменяющееся магнитное поле можно обнаружить с помощью другой катушки.

Работа схемы: — как работает металлоискатель:

1.] Схема генератора снабжена источником постоянного тока, так что он может генерировать переменный ток. Для генерации переменного тока вы можете использовать комбинацию таймера 555 ⏲️ и конденсаторного резистора.

2.] Переменный ток подается на катушку L1, которая создает переменное магнитное поле. Катушка L1 и L2 находятся близко друг к другу.

3.] когда металлический предмет приближается к катушке, в металле индуцируется вихревой ток, который создает магнитное поле, связанное с металлом.

4.] Вторичная катушка L2, которая действует как датчик, подвергается воздействию магнитного поля металла и создает в нем ток.

5.] Этот ток очень мал и нуждается в усилении. После усиления он подается на зуммер и светодиод, который начинает светиться при обнаружении металла.

6.] Есть два транзистора PNP, которые используются для генерации сигнала переменного тока. Другой транзистор bc 547 используется для усиления выходного сигнала вторичной катушки L2.
7.] Потенциометр используется для регулировки сопротивления.

Применение металлодетекторов:

Впервые металлодетекторы были разработаны в 1960-х годах для промышленных и горнодобывающих целей.

1. Промышленное использование — Используется в различных отраслях промышленности для обнаружения металлических предметов.
2. Служба безопасности аэропорта – для проверки людей перед тем, как разрешить им доступ в зону посадки и к самолету.
3. Охрана здания — проверка людей перед входом в определенное здание, например школу, офис или тюрьму.
4. Безопасность мероприятий – проверка того, носит ли человек опасные бедра при входе на спортивное мероприятие, концерт или другое большое скопление людей.
5. поиск предметов  – для поиска потерянного предмета, например украшения.
6. Археологические исследования – Поиск металлических предметов, имеющих историческое значение.
7. Геологические исследования – Для определения металлического состава почвы или горных пород.

Заключение-:

После проектирования, моделирования, сборки, пайки и тестирования схемы
мы пришли к выводу, что наша схема металлоискателя
работает удовлетворительно и имеет незначительное количество неожиданных
срабатываний.



Метки: Схема металлоискателя, Принцип работы металлоискателя, Использование металлоискателя, Работа металлоискателя Схема металлодетектора

— с использованием генератора частоты биений (BFO)

Вы здесь: Главная / Датчики и детекторы / Схема металлоискателя — с использованием генератора частоты биений (BFO)

Последнее обновление 27 декабря 2020 г. by Swagatam 4 комментария

генератора частоты биений (BFO), метод BFO считается наиболее точным и надежным методом обнаружения металлов.

Как это работает

Функционирование схемы можно понять по следующим пунктам:

В предлагаемом металлодетекторе используется четырехъядерная микросхема Schmitt NAND 4093, поисковая катушка, а также переключатель и батарейки для питания.

Провод от контакта 11 IC1d подключается к радиоантенне MW, иначе другой процесс будет заключаться в деформации вокруг радио. Переключатель BFO, если он присутствует на радио, должен быть включен.

Сопротивление быстрого изменения напряжения, известное как реактивное сопротивление, задерживает логический уровень на контакте 10 ICI обратно на его входные контакты 1 и 2 и дополнительно задерживается за счет задержки распространения в пределах 4093 ИК.

Весь этот процесс приводит к быстрым колебаниям около 2 МГц, улавливаемым средневолновым радио.

2 МГц выходит за пределы диапазона средних волн, но MV-радио может принимать гармоники частоты 2 МГц. Процесс намотки катушки не сложен.

Характеристики обмотки катушки

В прототипе используется 50 витков эмалированного медного провода 22 awg/30 swg (0,315 мм), намотанного на каркас 4,7 дюйма/120 мм, а затем обмотанного изоляционной лентой.

Катушка затем подключается к экрану Фарадея 0V.A, который представляет собой оловянную фольгу, действующую как обертка вокруг катушки. Этот процесс оставляет небольшой зазор, и следует соблюдать осторожность, чтобы фольга не обернула всю окружность катушки. Изоляционная лента снова используется для обмотки экрана Фарадея.

Соединение с экраном Фарадея можно установить, обернув экран куском жесткой проволоки перед добавлением ленты.

Идеальным сценарием было бы соединить схему двухжильным или микрофонным кабелем, а экран соединить с экраном Фарадея.

Как настроить схему

Настройка металлодетектора включает в себя включение MW-радио для улавливания свистка на гармонике 2 МГц.

Однако следует отметить, что не все гармоники работают лучше всего, нужно использовать только ту, которая подходит. Подходящая гармоника и металл изменят тон свистка.

Металлоискатель обнаруживает крупную монету на расстоянии от 80 до 90 мм, что является хорошим показателем для детектора BFO. Он может даже определить различие между черными и цветными металлами с повышением или понижением тона.

Прислал: DhrubaJyoti Biswas

Принципиальная схема

Схема контактов IC 4093

Металлодетектор, использующий магнитное поглощение магнитная энергия.

Это магнитное поле создается катушкой индуктивности, являющейся частью модифицированного контура генератора. В тот момент, когда металлический объект приближается к магнитному полю, поглощается достаточно магнитной энергии, чтобы остановить генератор.

На рисунке ниже показан генератор Колпитта, работающий на частоте около 70 кГц. Катушка индуктивности L ₁ функционирует как датчик из-за большого сопротивления эмиттерного резистора (R ₁ ), и в конечном итоге генератор просто работает.

Это выгодно, поскольку в противном случае потери в регулируемой цепи будут перезагружены транзистором. D ₁ и D ₂ выпрямляют колебательный выход, а последующее постоянное напряжение напрямую подается на инвертирующий вход триггера Шмитта IC ₁ .

Как только напряжение упадет ниже значения на контакте 3, которое представлено P ₁ , выход переключится на высокий уровень, активируя реле. Мы рекомендуем сконструировать извещатель на печатной плате, как показано на рисунке ниже.

Катушка индуктивности L ₁ не предназначалась для монтажа на печатной плате. В случае, если осциллятор не запускается немедленно при любой настройке P ₁ , вы должны уменьшить значение R ₁ .

В качестве альтернативы, если осциллятор продолжает обнаружение, даже когда металлический предмет находится рядом с L ₁ , значение R ₁ необходимо увеличить.

Для начала необходимо заземлить очиститель P ₁ и отрегулировать предустановку, чтобы реле вообще не срабатывало. Когда вам нужно немного больше чувствительности, немного увеличьте стеклоочиститель.

Включение реле в основном определяет потребляемый ток, который в большинстве случаев не превышает 50 мА.

Настроенный LC-металлоискатель

В отличие от рассмотренных выше металлодетекторов, этот работает по правилу, согласно которому частота LC-генератора изменяется при изменении индуктивности. Для этого к индуктору подходят металлоискателем любого типа.

Скорость изменения частоты зависит от свойств металла и от самой частоты. Если последний слишком высок, металлический компонент будет действовать как короткозамкнутый виток, который снижает индуктивность, так что частота повышается.

В случае, если частота настолько мала, что потерями на вихревые токи можно пренебречь, мы можем провести различие между черными и цветными металлами.

Будет довольно сложно сделать частоту генератора ниже 200 Гц. Из-за этого генератор в цепи тока работает на частоте около 300 кГц. Сделать его индуктивность довольно просто, и все, что вам нужно, это один виток коаксиального кабеля, изображенного на следующем рисунке.

Как это работает

Схема металлодетектора с LC-настройкой состоит из генератора T ₁ , преобразователь частоты в напряжение IC ₁ и операционный усилитель BiMOS IC ₂ . При использовании детекторной катушки диаметром 400 мм номиналы конденсаторов C ₁ и C ₂ гарантируют частоту генератора 300 кГц.
