Смонтировать электропроводку и электрощиток в гараже самостоятельно не так уж сложно. Вместе с тем есть ряд нюансов, которые нужно предусмотреть при расчёте и монтаже.

 Рассмотрим монтаж однофазной проводки на 220 вольт.

Первое, с чем нужно определиться это:

• место ввода электрического кабеля в гараж
• место расположения щитка
• места расположения розеток
• места расположения светильников
• наличие заземления
• наличие мощных электропотребителей вроде компрессора.

Рисуем план гаража и отмечаем точки установки, а также рисуем схему прокладки кабеля. Я это сделаю на примере своего гаража 6х4:

разводка проводки в гараже

Если планируете подключать мощные электропотребители, то для них стоит предусмотреть отдельную линию выведенную на отдельный автомат.

Список необходимого

Для монтажа проводки понадобится:

• Корпус щитка
• Автоматы по количеству линий
• Шины для соединения проводов нуля и земли
• Кабель 1,5 мм² для освещения
• Кабель 2,5 мм² для розеток
• Кабельканал или гофра с крепежными скобами
• Розетки, выключатели плафоны освещения

При монтаже проводки с использованием заземления дополнительно понадобится Устройство защитного отключения УЗО.

ВНИМАНИЕ! Для обеспечения вашей безопасности целесообразно установить УЗО в электропроводку, так как это устройство защищает от утечки тока на шину заземления (корпус электроприборов), а значит защищает от удара электрическим током.

Выбор кабеля

Для монтажа бытовой электропроводки используют медный кабель. Алюминиевый кабель уже практически не используется ввиду того, что он выдерживает меньшие нагрузки и обладает меньшей прочностью.

 Кабель выбирается в зависимости от планируемой нагрузки из расчёта 1 мм²

на каждые 10 Ампер тока.

Как правило, для освещения используется медный кабель сечением 1,5 мм², а для розеток 2,5 мм².

Кабель также бывает гибким и жестким, эта характеристика никак не влияет на его проводимость, поэтому выбирайте тот с которым вам удобнее работать.

Количество жил в кабеле определяется наличием заземления. Если вы монтируете электропроводку с заземлением, то вам понадобится трехжильный кабель, если же без заземления, то двухжильный.

Выбор автоматов

Автоматы выбираются в зависимости от предполагаемой нагрузки на каждую из линий. Чтобы рассчитать его номинал, нужно сложить максимальную мощность всех предполагаемых потребителей на линии в ватах и поделить на 220 Вольт, мы получим примерный ток. Также стоит предусмотреть некоторый запас по току, чтобы в момент пуска или включения не выбивало автоматы.

К примеру, у нас в линии освещения 20 ламп по 100 Ватт, значит нагрузка на линию освещения будет равняться 2000 Ватт или 2 КВт. Значит ток, протекающий в этой линии будет равен 2000/2200 = 9 Ампер. Автомат на 16 Ампер будет оптимальным.

Обычно для линий освещения используют автоматы на 10-16 Ампер, а для розеток на 25 Ампер.

Но в каждом конкретном случае нужно рассчитывать относительно планируемой нагрузки, слишком большой запас (больше чем в 2 раза) брать не стоит, это снижает надёжность защиты.

Прокладка проводки

Провода прокладываются в гофре или кабельканале по стенам или потолку. Подробнее о способах укладки проводов можно почитать в этой статье.

Согласно требованиям безопасности гофра или кабельканал должны прокладываться по бетонным или кирпичным стенам, а если провода прокладываются по деревянной стене или потолку, то в месте касания стены с кабелем должна быть прибита полоса из листового металла. Это правило также относится к местам установки щитков розеток, выключателей и других элементов электропроводки.

Соединение проводов

ВНИМАНИЕ! Все работы проводятся при отключенном вводном автомате! Не подвергайте свою жизнь опасности.

Провода соединяются между собой в щитках, распредкоробках, розетках, выключателях или плафонах ламп. К примеру, в розетке соединение выглядит так:

Соединение проводов в розетке

Цвет проводов в кабеле обозначает его назначение. Подробнее о цветах проводов и видах обозначение можно почитать здесь.

Соблюдать правила монтажа проводов по цвету важно хотя бы потому, что это облегчает монтаж и дальнейшее наращивание и(или) ремонт проводки, а также потенциально снижает риск удара электрическим током.

Соединение проводов в щитке подключение автоматов с заземлением

В зависимости от того, будет использовано заземление или нет схема соединения будет отличаться. Если вы используете заземление, то в щитке провода соединяются по следующей схеме:

Подключение автоматов в щитке

Обратите внимание! На УЗО как правило есть обозначение входа (1) и выхода(2), а также фазы (L) и нуля (N), это очень важно, ведь при неправильном подключении УЗО может сгореть. Если на УЗО нет обозначения нулевого проводника буквы N, вместо буквы изображены цифры входа и выхода второго проводника 3/4 и 4/3, значит ноль и фазу можно подключать с любой стороны.

Соединение проводов в щитке подключение автоматов без заземления

Если вы всё же решили пренебречь своей безопасностью и не ставить устройство защитного отключения, то можно использовать двужильный кабель, а схема соединения в щитке будет такой:

Подключение автоматов в щитке без заземления

Всё соединяем по схеме, включаем вводной автомат и все автоматы в нашем новом щитке.

МОЖНО ПРОВЕРЯТЬ!

Электропроводка в гараже своими руками, схема разводки проводки

Насколько это сложно или просто — электропроводка в гараже своими руками. О том, что обязательно должна включать в себя схема проводки в гараже, какие использовать материалы и какие электроприборы установить, вы сейчас узнаете.

Содержание статьи

• 1 Как сделать своими руками
• 2 Освещение
• 3 Розетки и выключатели
• 4 Электропроводка
• 5 Разводка электропроводки в гараже — схема защиты
• 6 Электроприборы

Как сделать своими руками

Если вас не пугают кусачки и пассатижи, слово ПУЭ не является ругательством, и аббревиатура ПУГНП не вводит вас в состояние глубокого транса, значит, электропроводка в гараже своими руками, схема которой будет рассмотрена в нашей статье, вполне окажется вам по силам.

Мы не будем проектировать мини-автосервис с подъёмниками, станочным парком и несколькими постами сварки. Равно как и не станем ограничиваться «дедушкиным вариантом» с одинокой лампочкой в центре потолка и розеткой для подключения «переноски». Итак, приступим.

Стандартная схема электропроводки в гараже включает в себя:

• установку средств защиты от поражения током;
• прокладку кабелей;
• подключение освещения;
• размещение розеток.

Освещение

В темноте работать можно, но без особого удовольствия. А нам нужно сделать так, чтобы пребывание в этом священном для автомобилиста месте доставляло только положительные эмоции. К тому же, ползать с фонариком в поисках сбежавшей гайки в наши планы не входит, а значит, начнём с освещения.

Чем больше свет – тем лучше, однако покрывать весь потолок светильниками абсолютно незачем. Можно правильно расположить несколько светильников, чтобы получить равномерное освещение.

Для бытового применения вполне достаточно, чтобы у нас присутствовало:

1. Общее освещение, позволяющее нормально видеть то, что происходит в помещении.
2. Локальное освещение в зоне верстака.
3. Освещение в смотровой яме в случае её наличия.

Электропроводка на кухне. Вас интересует как ее сделать? Читайте.

Если Вы не знаете что такое виды проводов для электропроводки, но Вас это очень интересует, то смотрите здесь.

Разумеется, светильники должны быть защищены от разрушения в случае механического воздействия, и обеспечивать безопасность пользователя при попадании влаги не хуже IP65.

В качестве одной из схем установки светильников можно порекомендовать расположение линейных люминесцентных светильников под потолком ближе к стенам. Эти лампы будут обеспечивать общее освещение. На стандартный гараж 4 х 6 метров достаточно по 2 лампы на 36 Вт с каждой стороны и по одной у задней стенки и около ворот.

Освещение рабочих зон верстаков выполним защищёнными светодиодными светильниками направленного излучения с рабочим напряжением 12 вольт.

Они не греются, что исключает возможность обжечься, а напряжение ниже 36 вольт исключает поражение электрическим током в случае разрушения светильника. К тому же они наиболее рационально расходуют электроэнергию.

Смотровую яму освещаем антивандальными светодиодными плафонами с рассеянным светом. Напряжение питания – 12 вольт, трансформатор размещаем в электрощите у входа в гараж. В яму среднего размера 1 х 4 метра достаточно установить в шахматном порядке 3-5 небольших светильников.

Розетки и выключатели

Размещаем розетки таким образом, чтобы ими было удобно пользоваться, однако местоположение должно исключать возможность непреднамеренного повреждения самих розеток. Обычно из размещают в 60 сантиметрах от пола.

Удобнее всего расположить 2-4 розетки над верстаком, 1 розетку около выключателя освещения, и 1 возле ворот.

Это должны быть защищенные от влаги розетки с заземляющим контактом и с крышкой. Установка розетки в смотровой яме нежелательна, лучше при необходимости воспользуйтесь удлинителем.

В целях экономии электроэнергии установим выключатели с двумя клавишами, таким образом, мы сможем регулировать интенсивность освещения в рабочей зоне. Выключатель размещаем в 15 сантиметрах от дверного проёма на высоте 1,5 метра от пола.

На освещение в смотровой яме устанавливаем отдельный выключатель таким образом, чтобы при выключении он обесточивал трансформатор.

Электропроводка

Если на момент постройки гаража в стены была заложена скрытая проводка – используем её. Однако в случае отсутствия таковой не тратим свои силы на то, чтобы штробить стены. Сделаем открытую проводку.

Кабели прокладываем в металлической трубе, гофре, кабель – каналах, либо в самозатухающей трубке. Желательно применять негорючий кабель ВВГнг или NYM.

Для освещения достаточно использовать медный кабель 3 х 1,5 мм² ; для розеток над верстаком – 3 х 2,5 мм² ; для розетки, предназначенной для подключения нагрузки большой мощности – 3 х 4 мм².

Разводка электропроводки в гараже — схема защиты

Так как в гараже не только ставят автомобиль, но ещё иногда работают, то необходимо обеспечить безопасность, как электрическую, так и пожарную. Для этого обязательно используем вместе с заземлением дифференциальный автомат или УЗО.

Заземляющий провод ведем от общего щитка, провод должен быть сечением не менее 6 мм² . В случае отсутствия в щитке заземляющей шины делаем точечное заземление.

На входе в гараж устанавливаем щиток, на котором монтируем УЗО с номинальным током не меньше, чем разрешенный для вашего гаража в кооперативе. В случае с гаражом в частном доме оптимальным будет 32А. Дифференциальный ток выбираем не более 30 мА. Температурные условия – соответствующие минимальной температуре в вашем регионе.

Идеальный вариант – использовать раздельные УЗО для освещения и розеток. Если сработает защита розеток, то вы сможете при свете разобраться в причинах произошедшего.

Ниже рисунок примерной схемы защиты гаража.

Но если вы планируете использовать отдельное УЗО на 32-40 А, то установите после него на розетки обычный «автомат» на 25А, а на освещение – 10А. Этого вполне хватит, чтобы подключать к розеткам по очереди основные инструменты.

Электроприборы

Если вам нравится побыть в гараже и смастерить что-то своими руками, через некоторое время у вас соберётся необходимый минимум электроинструмента.

Чтобы быть к этому готовым, лучше заранее запланировать нагрузку на электросеть и учесть это при составлении схемы электропроводки в гараже.

Ниже приведена примерная мощность бытовых электроприборов:

• зарядное устройство – 0,2 КВт;
• электролобзик – 0,6 КВт;
• УШМ («болгарка») – 1 КВт;
• электродрель – 1 КВт;
• точило – 1 КВт;
• мойка высокого давления – 2 КВт;
• сварочный полуавтомат – 2,5 КВт;
• тепловая пушка – 3 КВт.

Как видим – ничего сверхмощного у нас не предвидится, а значит кабель сечением 4 мм² и автоматический выключатель на 25 А мы выбрали правильно.

Ниже таблица выбора сечения проводов по допустимой мощности и току.

В качестве заключения стоит заметить, что потраченное время, силы и деньги обязательно принесут вам удовлетворение от проведённой работы. А качественно сделанная своими руками проводка позволит вам быть уверенными в электрической и пожарной безопасности вашего гаража.

Видео о самостоятельном изготовлении освещения гаража.

Электропроводка в гараже своими руками: схема, фото, пошаговая инструкция

Технология монтажа электропроводки в гараже хоть и отличается от разводки в квартире или доме, но незначительно. Отличия заключаются в основном в особенностях вашего конкретного гаража. Если у вас во дворе есть здание, к нему нужно подвести электричество, а если в гаражном товариществе или кооперативе, то, скорее всего, вам придется подключаться к линии, проложенной на опорах. Для этого обязательно обратитесь к электрику, который обслуживает данное общество. Стоимость монтажа электричества, выполненного специалистом, может заметно ударить по карману, но в большинстве случаев проложить или заменить проводку можно самостоятельно. В этой статье вы узнаете, как можно сделать электропроводку в гараже своими руками.

Если у вас мало опыта, то внимательно следуйте советам, описанным в статье, а после завершения работ обратитесь к специалисту и попросите его проверить установку.

• Создание схемы
• Расчет количества материалов
• Основной процесс
• Подготовительные работы
• Уличная работа
• Внутренняя установка

Создание схемы

Прежде чем перейти к подготовке стен, необходимо тщательно составить схему электропроводки в гараже. На схеме должно быть указано место ввода силового кабеля внутрь, место для установки электрощита, а также место для установки лампочек, светильников и розеток.

Гараж – пожароопасное место; автомобилисты всегда хранят в них горюче-смазочные материалы, да и сам автомобиль. Кстати, для определения класса пожарной опасности гаража можно использовать пункты ПУЭ с 7.3.38 по 7.3.53., а также СП 12.13130.2009, так как Р 3107938-0301-89 уже устарел. При составлении схемы нужно помнить:

• Электропроводка должна быть строго вертикальной и горизонтальной по стенам. Поворот осуществляется только под прямым углом.
• Если в гараже есть отопление, хоть центральное, хоть печное, то провод необходимо прокладывать на расстоянии не менее 10 см от труб отопления с параллельной прокладкой, согласно ПУЭ 2.1.57. Причем при прокладке ближе к трубопроводу ближе 25 см кабель необходимо дополнительно защитить от повреждений, то есть проложить в трубе, например.
• Выключатель рекомендуется устанавливать на расстоянии 10-15 см от дверного косяка, на высоте 1,5 метра от земли.
• Установка розетки осуществляется на высоте 60 см от пола.
• В отличие от квартиры в гараже, нет необходимости размещать розетки в каждом углу. Установите группу розеток возле рабочего места, возле каждого из автоматов, если таковые имеются, а также розетку в электрощите.
• Частое расположение розеток опасно тем, что можно повредить розетки с выключателями, и проводку к ним при выполнении каких-либо работ в гараже, а при переноске тяжелых предметов снести электрическую точку.
• Во многих случаях лучше завести удлинитель на барабан и размотать его до места, где будут производиться работы.
• Не устанавливайте розетки 220В в смотровой яме. В яме может скапливаться вода; в целях электробезопасности нельзя устанавливать светильники на 220В.
• В приямке лучше использовать лампы 12В (в стационарных светильниках), использовать переносные лампы или для их подключения поставить розетку 12В, подробнее см. ПУЭ 6.1.16, 17.
• Отдельно для освещения и розеток рекомендуется устанавливать автоматические выключатели и УЗО. Если вдруг придется ремонтировать розетку, можно сделать это при включенном свете.
• Установить понижающий трансформатор 220/12 для освещения смотровой ямы и переноски в электрощите.
• Если есть возможность, обязательно сделайте трехфазный ввод в гараж. Он понадобится при подключении трехфазных асинхронных двигателей, а именно они устанавливаются в большинстве машин, как самодельных, так и фирменных. Вам не придется покупать конденсаторы (дорогое удовольствие), или выходить из положения, ища однофазные, например, коллекторные двигатели. Также это позволит подключить нагрузку большей мощности, при том же вводе тока автоматом.

Схема трехфазного электрощита для подключения однофазного и трехфазного оборудования:

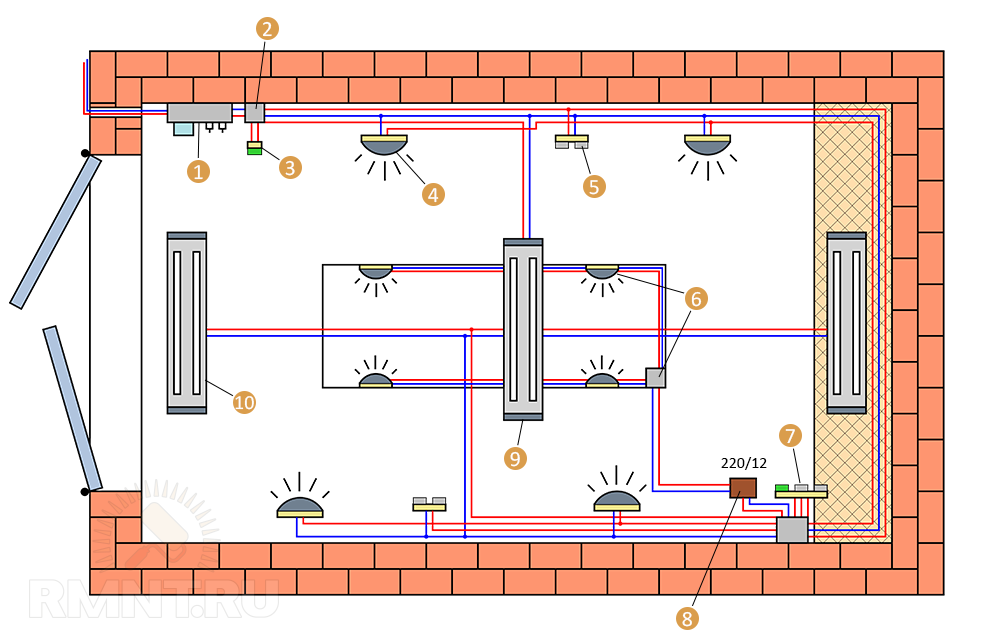

Общая схема электропроводки в гараже:



Последний вариант установки мы рассмотрели более подробно в статье : электросхема гаража!

Следует отметить, что для создания схемы лучше всего использовать план строительства (если он есть). В этом документе чертеж сопровождается всеми точными размерами, что будет удобно для создания правильного проекта.

Расчет количества материалов

После создания схемы необходимо перейти к следующему шагу — подсчету количества материалов для электромонтажа. Во-первых, прочитайте количество кабеля. Учтите, что электропроводка в гараже будет как внутренняя, так и наружная (для прокладки от столба до счетчика и ввода), поэтому для всех видов работ вам потребуется приобрести материалы. От столба обычно прокладывают провод СИП, его сечение будет указано вам в технических условиях на присоединение, при этом согласно ПУЭ 7.1.34 и таблице 2.4.2 «Наименьшее сечение или диаметр ответвительных проводов от ВЛ до вводов», сечение алюминиевых жил допускается применять не менее 16 квадратных метров. мм, или более 2,5 кв. мм, если это мощность отдельного электрооборудования (в гараже такого нет).

На основании изложенного (ПУЭ 7.1.34) электропроводка внутри гаража должна быть выполнена медным проводом или кабелем. Для проводки внутри гаража используйте ВВГнг-LS.

Для правильного расчета сечения кабеля необходимо точно определить, какие электроприборы будут установлены в помещении. Суммарную мощность всех электроприборов необходимо умножить на коэффициент «1,2» (запас мощности 20%), исходя из чего по таблице выбрать соответствующее значение. Проведите кабель к розеткам с сечением токопроводящих жил 2,5 квадратных метра. мм, на отдельные устройства — рассчитывать по мощности.

Что касается длины, то ее надо брать с запасом, т.к. проводник будет резаться на части (от розетки до щитка, от выключателя до лампы и т.д.). На каждое соединение проводов необходимо брать запас 10-15 см.

Рассчитать точное количество розеток в гараже. Должно быть не меньше 2x. Один для удлинителя (на случай ремонта машины), а второй для стационарного электроприбора (например, компрессора или сварочного аппарата). Выключателя будет два: один на смотровую яму, второй на основное освещение. При необходимости вы можете добавить больше выключателей, например, для управления освещением на каждой стене.

Особое внимание следует уделить креплениям. Сейчас популярны светодиодные и люминесцентные лампы. Первый вариант более экономичен и долговечен, но в то же время и дороже.

Будет отлично, если сам светильник будет иметь высокий класс защиты от пыли и влаги — IP54 и выше. Это особенно важно, если гараж неотапливаемый и может скапливаться конденсат.

Если будет осуществляться монтаж открытой электропроводки в гараже, то необходимо также рассчитать количество креплений, гофр или кабель-каналов. Согласно СНиП 3.05.06-85 (таблица 2) шаг крепления открытой проводки в трубах диаметром 20 мм не более 1 м, 32 мм не более 1,4 метра. Такие требования могут применяться к прокладке кабеля в гофре. При этом есть требования по креплению кабеля без труб и гофр при открытой проводке; они описаны в ВСН 180-84. Пункт 7.2., где сказано: «Расстояние между точками крепления проводов и кабелей должно быть не менее 500 мм при горизонтальной прокладке и 1000 мм при вертикальной». При этом нужно учитывать требования, а по факту нужно фиксировать гофру через каждые 0,3-0,7 метра, чтобы она не провисала.

Скрытую прокладку проводки использовать не рекомендуем, так как это требует больше времени и вряд ли улучшит интерьер помещения. После того, как все элементы рассчитаны, переходим к основному процессу.

Основной процесс

Монтаж электропроводки в гараже состоит из трех основных этапов:

• подготовка;
• уличная прокладка;
• внутренняя прокладка кабеля.

Подробно рассмотрим каждый из этапов в виде пошаговой инструкции, чтобы вы знали, как провести электропроводку в гараже своими руками.

Подготовительные работы

Подготовительные работы заключаются в разделке кабеля и подготовке стен. Резка ведется с учетом запаса длины (как мы уже говорили, не менее 10 см на одно соединение). Далее стены размечаются по созданной схеме. Для разметки можно использовать маркировочный шнур. Маркировка шнура является наиболее простой и эффективной. Необходимо закрепить шнур в начальной точке (как показано на фото ниже), а затем протянуть его до следующего ответвления или конечной точки проводки. Далее шнур тянут вдоль стены, отводят в сторону и резко отпускают. В результате на стене должен остаться окрашенный отпечаток, который и будет являться разметкой. Основная задача — натянуть шнур строго вертикально (или горизонтально) так, чтобы след совпал с отметками на схеме. Для этого можно использовать отвес и строительный уровень. Также есть вариант сделать лазерный уровень своими руками, который поможет разметить стены для проводки в гараже.

После разметки стен необходимо подготовить штробы к разводке (при внутреннем способе монтажа).

Обычно этот вариант используется при монтаже электропроводки в бетонном гараже. Следует отметить, что линию можно провести и по технологическому проему между плитами перекрытия, но такой вариант существует не всегда.

Для штробления стен Рекомендуется использовать болгарку с диском по бетону или перфоратор. Если этого инструмента нет под рукой, вам помогут зубило и молоток. Глубина штроб должна быть не более 2 см, толщина подбирается в соответствии с сечением жилы, но тоже не более 2 см. Когда весь маршрут будет представлен стробоскопами, можно двигаться дальше.

Обращаем ваше внимание, что в кирпичном гараже можно спрятать проводку в швы между рядами (как показано на фото), чтобы не создавать строб!

Также в процессе подготовительных работ необходимо сделать грунт.

Уличные работы

Прокладка наружной электропроводки должна быть передана в руки специалиста-электрика. Сначала выберите способ внешней прокладки кабеля. Рекомендуется использовать воздушный метод, т.к. он менее затратный и трудоемкий. При расстоянии от уличного столба до гаража более 25 метров согласно ПУЭ 2.4.12. позаботьтесь о создании промежуточной опоры во дворе.

К воздушной прокладке электропроводки предъявляются некоторые требования:

• высота над проезжей частью — не менее 6 метров;
• высота над пешеходной зоной – не менее 3,75 метра;
• высота входа в помещение не менее 2,75 метра.

Последнее требование может создать некоторые проблемы, так как гараж является невысоким зданием, и при вводе кабеля через крышу может возникнуть множество проблем (сложность гидроизоляции помещения, высокий риск механических повреждений и т. д.).

В этом случае рекомендуется установить околотрубную стойку — стальную трубу, слегка изогнутую вверху (как показано на рисунке).

При подземной проводке в гараж таких сложностей не возникает. Нужно только вырыть траншею (от центральной линии электропередач до распределительного щита) и разместить в ней бронированный медный кабель, например ВББШВ. Главное, заранее оставить входное отверстие для входа внутрь в фундаменте. Для предохранения кабеля от механических повреждений рекомендуется помещать его в специальный стальной короб, поверх которого проложена дополнительная резиновая лента с надписью «Не копать, ниже кабеля». Под фундаментом линия должна быть защищена трубой, диаметр которой в два раза превышает сечение жилы. Снаружи труба должна выходить не более чем на 5 см.

Недостаток подземной проводки в гараже: дороговизна армированного кабеля, а также сложность работ. Несмотря на затраты, этот метод более долговечный.

Внутренняя установка

Внутренняя установка гаражной электропроводки не представляет сложности. Рассмотрим проводку скрытого и открытого типа.

Скрытая проводка

При скрытой проводке необходимо разместить кабель в штробах и зафиксировать. Для крепления используются специальные пластиковые хомуты или металлические скобы.

Рекомендуется использовать дедовский способ монтажа троса с использованием алебастра. Раствор захватывает дорожку через каждые 25-30 см.

После этого необходимо установить распределительные коробки, а также подключить розетки и выключатели. Далее все жилы соединяются, а разводка проводки в гараже осуществляется мультиметром. Обращаем ваше внимание на то, что соединение должно осуществляться опрессовкой гильзами, сваркой, пайкой или клеммными колодками. Если проблем нет и проводка проложена по правилам, необходимо оштукатурить стены и дождаться их высыхания.

Настоятельно рекомендуем сфотографировать проводку перед отделкой стен. Это позволит быстро найти места расположения неисправного участка сети (хотя лучше использовать самодельный металлоискатель).

Открытый путь

Если вы решили провести электропроводку в деревянном или железном гараже, то линия должна быть проложена открытым способом. Это намного проще и удобнее, ведь если вам нужно подключить новую розетку, то не нужно долбить стену от установочной коробки до новой «точки».

Открытая проводка обычно проходит в специальных кабель-каналах. Они не портят внешний вид помещения и безопасны (если материал изготовления каналов самозатухающий). Также можно использовать крепление на утепленных опорах, но в этом случае немного пострадает эстетический вид помещения, снизится безопасность.

Если у вас есть деревянный гараж или СИП-панели, либо вы собираетесь обшивать стены другим горючим материалом, необходимо воспользоваться правилами прокладки электропроводки по горючим покрытиям, с ними можно ознакомиться в главе 2.1 ПУЭ (пункты 2.1. 31-2.1.51), таблица 2.1.3 и глава 7.

Там сказано, что при прокладке на горючих покрытиях открытая проводка должна быть размещена в трубах. Возможна прокладка в стальных и медных трубах. Необходимо использовать кабели с негорючей изоляцией, на практике применяют изделия с приставкой в ​​маркировке ФР, -нг-ЛС. Также можно выполнить монтаж в серую гофру ПВХ, не поддерживающую горение. Расстояние между проволокой и обжигаемой поверхностью должно быть не менее 10 мм. При прокладке кабеля в оболочке из горючих материалов (без приставок –нг-LS и т.п.) без трубы также необходимо прокладывать негорючую (металлическую, например) полосу.

Вот и вся технология монтажа электропроводки в гараже своими руками. Не забудьте по окончании работ вызвать электрика, чтобы он все проверил.

Как, согласитесь, процесс монтажа электропроводки в гараже трудоемкий, но ничего сверхъестественного он не представляет, поэтому под силу даже вам, начинающему электрику! Вы также можете ознакомиться с видео роликами, в которых более наглядно представлены все виды работ:

Вот так можно сделать проводку в гараже. Надеемся, что предоставленная нами пошаговая инструкция, схема и советы помогли провести электромонтаж.

Сопутствующие материалы:

• Как сделать автоматические гаражные ворота с дистанционным открытием
• Автономное гаражное освещение
• Как сделать площадку под гараж

Опубликовано: 24.07.2014 Обновлено: 04.02.2019 Пока без коментариев

Как подключить электроэнергию к отдельно стоящему гаражу

Основные моменты

• Для большинства домашних мастеров аутсорсинг электромонтажных работ является самым безопасным вариантом.

• Скорее всего, вам придется выкопать траншею от дома до гаража (или нанять для этого кого-нибудь).

• Всегда звоните по номеру 811, прежде чем копать во дворе.

Получите предложения от трех профессионалов!

Введите почтовый индекс ниже и найдите лучших профессионалов рядом с вами.

Представьте себе — в вашем отдельно стоящем гараже, в котором в настоящее время находится куча электроинструментов и ящиков для хранения, внезапно загорелся свет. Вы превращаете это дополнительное жилое пространство в домашний офис, развлекательный центр или даже в рабочее пространство для своих проектов по благоустройству дома.

Звучит неплохо, но для подключения электричества к отдельно стоящему гаражу требуется много ноу-хау и тяжелой работы. Это тип работы, который лучше оставить на местный электрик , а как выглядит процесс? В этом руководстве объясняется, как электрик подает электричество в отдельный гараж.

1. Они определят ваши потребности в электричестве, чтобы выбрать распределительную коробку

Фото: grigvovan / Adobe Stock

Сколько электричества вам нужно в отдельно стоящем гараже? Это первый вопрос, который задаст электрик, так как он повлияет на размер коробки выключателя, которую они устанавливают в гараже. Подобные вопросы делают этот проект одним из нескольких проектов по благоустройству дома 9.0242 проектов вам следует нанять электрика для .

Одна из формул, которую используют электрики, состоит в том, чтобы умножить три на квадратные метры площади, получающей электричество, чтобы определить общую мощность в ваттах. Если вы планируете использовать холодильник или несколько электроприборов на рабочем месте, скорее всего, вы начнете со 100-амперной коробки.

Наем электрика для установки нового блока выключателя стоит от 200 до 2000 долларов .

Фото: видеобрелки / Adobe Stock

Перед началом проекта вам или вашему электрику необходимо позвонить, чтобы убедиться, что под вашим двором нет подземных газопроводов или электрических кабелей. Невыполнение этого требования может привести к серьезной травме, не говоря уже о дорогостоящем ремонте, штрафах или нарушении коммунальных услуг в вашем доме.

811 — национальная горячая линия, по которой можно позвонить, прежде чем копать. Никогда не пропускайте этот шаг до того, как ваш профессионал начнет этот проект.

3. Они выроют 12-дюймовую траншею от вашего дома до отдельного гаража

Фото: lufeethebear / Adobe Stock. гараж.

Рытье траншеи обычно стоит от 800 до долларов за 100 погонных футов копания, хотя эта цена может меняться в зависимости от сложности местности. Вы можете нанять местную землеройную компанию для выполнения этой работы.

Имейте в виду, что это только часть вашего бюджета. Электропитание вашей наружной жилой площади , вероятно, будет стоить в среднем от 1000 до 2500 долларов .

В этой траншее ваш электрик закопает кабель UF-B, который является водонепроницаемым кабелем, по которому электричество передается в ваш гараж.

4. Они установят трубы для любых открытых участков

Фото: Томаш Зайда / Adobe Stock

Во многих случаях, особенно в домах с фундаментом, который лишь немного выступает наружу от дома, электрику потребуется выполнить монтаж труба, которая проходит от точки вставки вашего дома в землю. В противном случае у вас будет открытый кабель UF-B над землей.

Трубы для кабелепроводов являются здесь популярным вариантом, так как их можно нагреть и согнуть, чтобы они идеально соответствовали существующим контурам вашего дома. Как только это будет сделано, электрик может проложить кабель UF-B от новой коробки выключателя к существующей панели внутри вашего дома.

6. Они предложат вам положить песок в траншею (в качестве предупреждения для будущих копаний)

Фото: Стивен / Adobe Stock

Ваш электрик или местная электротехническая компания также не будет участвовать в этой части, но это будет обязательным шагом для завершения этой работы. С этой работой может справиться местная компания, занимающаяся рытьем траншей или земляными работами, или, может быть, даже разнорабочий, если у них есть опыт.

Использование мешка с песком для заполнения основания выкопанной вами траншеи служит предупреждением для будущих землекопов — возможно, даже для следующих домовладельцев вашего нынешнего дома — о том, что под ним проходят электрические кабели.
