Освещение в нашем доме по праву считается важной долей электроустановки и несет декоративную и эстетическую позицию.

В этой статье попробуем рассмотреть все основные схемы управления светом при помощи проходных и крестовых переключателей, импульсных реле, фотореле, датчиков движения и таймеров времени.

Так как подключение и работы обычных одно или двуклавишных выключателей не составляет особых трудностей в устройстве и понимание работы то будим сразу рассматривать с более сложных вариантов.
Представим житейскую ситуацию если у вас двухэтажный дом и вам нужно по лестнице подняться на второй этаж, для этого нужно включить освещение в лестничной зоне поднимаясь на верх а уже благополучно добравшись выключить его уже на верху. Обратно возвращаясь в низ нужно свет снова включить а внизу выключить.
Самым удобным вариантом решения такой проблемы должно быть применение двух выключателей, один вверху и один на первом этаже.

Но если мы возьмем и просто подключим два выключателя параллельно — ничего подобного у нас не получится, такая схема сможет включить свет с любого из мест но не сможет выключить если один из выключателей, например внизу, включен.

Для реализации управлением освещением из 2-ух мест применяют не обычные выключатели а так называемые проходные которые в своей конструкции имеют 3 контакта, один подвижный и два фиксированных. Зависимо от положения кнопки «тумблера» подвижный контакт замыкается то на одну то на другую фиксированную клемму.

При помощи таких проходных выключателей можно управлять одним светильником или даже целой осветительной линией с двух мест совершенно полноценно, так же как и з обычного выключателя. Но такие выключатели в отличии от обычных не имеют фиксированных положений «вкл» — «выкл», реальное положение одного выключателя зависит от фактического положения второго.

Дальше рассмотрим случай когда нужно управлять двумя светильниками

с двух мест параллельно.

Принцип все тот же но такие проходные выключатели берутся уже не на одну клавишу, а уже на две, и это по сути как бы два проходных выключателя в одном корпусе.

Подключаются они все так же стандартно

Бывает нужно управлять уже не из двух мест а из 3-х и побольше.

Для управления освещением из трех мест используют некую разновидность проходного выключателя — «крестовый» выключатель.

В его конструктивных особенностях уже имеется 4 коммутирующих контакта что позволяет делать на две комбинации положений больше.

Для управления из трех мест его используют в центре схемы а обычные проходные по сторонам.

При надобности управления светом из еще больше мест, используют несколько крестовых выключателей.

До бесконечности все же увеличивать количество выключателей не получится и если есть необходимость

управлять светом из множества мест можно применить бистабильное или двустабильное реле (по сути одно и тоже).

Схемотехнически такое устройство представляет из себя триггер который имеет два устойчивых состояния. Триггером можно управлять с помощью краткосрочного импульса, поэтому такие устройства иногда называют просто «импульсными реле»
Немаловажным достоинством такого реле есть существенное уменьшения коммутационных проводов, а так же их сечения так как при большом количестве управляющих кнопок будит задействовано мало электрической проводки а сечение провода может быть самым минимальным, например 0.75 мм.

Самое реле выполнено, в большинстве случаев, в виде автоматического выключателя для удобства монтажа на ДИН — рейку. Все управляющие кнопки подключаются параллельно и их общая линия заводится в электрощит к управляющему реле.

Существуют реле как с нормально замкнутым выходом так и с нормально разомкнутым, в большинстве моделей есть в наличие оба варианты в одном устройстве.

При любом нажатие на любой из выключателей, на реле подается уровень управления что приводит к переключению реле в другое состояние (отличное от прежнего) и в результате свет или включается или выключается. Следует заметить что в роли нагрузки может быть не только свет, а любое устройство которое можно скоммутировать с помощью механического электромагнитного реле, следует только помнить о мощности нагрузки и подбирать импульсное реле по мощнее.

Но рассмотренные выше методы управления предполагают непосредственное управление с помощью клавиш, ведь можно управлять светом и при этом находится на диване.

Дистанционные выключатели или пульты управления отлично справляются с такой задачей. Легко и удобно можно включить или выключить свет с помощью ИК — пульта как телевизор например, так и по радиоканалу, находясь при этом в любом месте дома.
При этом радио выключатели в паре с радио пультами считаются не зря более предпочтительным вариантом, так как для них не помеха стены и различные преграды.

В основном подобная техника управления работает на стандартных частотах двух вариантов 492 или 433 мегагерц, но следует заметить что ложных срабатываний от других пультов или радиовыключателей не должно быть так как разные устройства можно перенастраивать по определенную кодировку, а разные производители еще и применяют разные протоколы кодирования, так что боятся о случайном включение, когда нет никого дома, не стоит.

Мощность радио волнового излучения у них тоже не высока, как правило не больше 10 — 15 мВт, так что за здоровье свое тоже беспокоится не стоит.

По своему разнообразию такие дистанционные выключатели могут быть как одно канальными так и на несколько параллельных каналов и соответственно управлять несколькими линиями света с одного пульта.

Многоканальные выключатели (устройства управления и коммутации) для удобства электромонтажа, лучше всего, размещать в электрощитовой где можно удобно и качественно подключить все нужные линии нагрузки.
Одно канальные же устройства, в большинстве случаев устанавливают в монтажную распределительную коробку, они даже по форме своей изготавливаются для удобства монтажа в круглую распределительную коробку, что позволяет произвести быструю установку в любом уже даже не новом доме с минимальными электромонтажными работами.

Но все приведенные выше схемы управляются человеком хоть непосредственно хоть дистанционно.

Но существует целый класс устройств автоматического управления по определенным факторам или по заданному времени.

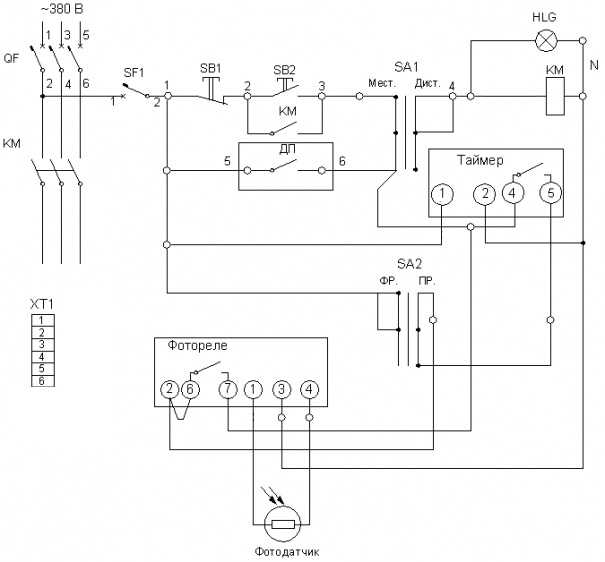

К таким устройствам можно отнести фотореле с датчиками освещения, датчики движения и всевозможные суточные и недельные таймеры времени.

Широкое применение у датчика освещения в паре с фотореле для уличного освещения. При выставленных порогах освещенности датчика устройство можно настроить включатся с наступлением сумерок и выключатся с рассветом. Для мощных осветительных приборов, а иногда и целых линий уличного освещения используют дополнительный контактор (силовое реле) которое может коммутировать огромную нагрузку.

При необходимости управления освещения по временным промежуткам используют таймеры.

Необходимое время можно легко настроить как на сутку так и на месяц вперед все зависит от возможностей конкретной модели устройства. Иногда для удобства управления уличным освещением таймер и фотореле работают вместе в последовательной схеме что позволяет взаимоисключать включение уличного освещения в некорректных случаях, а также временное зонирование света в темное время суток, например освещение до 6 часов утра даже пусть на улице еще и не светло.



Помимо прочего управлять освещением можно еще и с помощью датчика движения (датчика присутствия)

Схема подключения датчика движения будит аналогична подключению фотореле

Инфракрасные датчики движения которые применяются для управления светом, в основном пассивные электронные устройства которые постоянно сканируют контрольную область помещения на наличие передвижения теплокровных объектов. Индивидуальные настройки позволяют настраивать устройство на игнорирование животных, а также устанавливать чувствительность чтобы исключить ложные сработки.

Помимо этого, что немаловажно, настраивается время включения, то есть время работы освещения после сработки ИК-датчика и если движений больше не будит — за отведенное время устройство отключит свет.

Большинство датчиков движения которые используются в освещение работают всегда в паре с фотореле что делает невозможным включение света в дневное время даже пусть и при регулярном движение на контролируемой зоне что становится экономным и практичным вариантом работы такой схемы.

Схемы управления освещением с двух и трех мест

Главная / Полезные статьи

Содержание:

Во время ремонта, перепланировки или других работ каждый владелец жилья задумывается об удобстве расположения клавиш, которыми можно включить свет. Они должны размещаться в местах, где их удобно будет нажимать, и они не станут мешать или отвлекать. При этом соединение не должно предполагать наличия большого количества длинных кабелей. Если дело касается возможности зажигания света из нескольких локаций комнаты, многие сразу бросают эту затею, думая, что это слишком сложно.

https://www.youtube.com/watch?v=9cG_VmdR4uk

Причины монтажа

Нужная, но неизвестная пользователям схема управления освещением с трех мест требует познаний в электрике и может понадобиться по следующим причинам:

• в коридоре, который имеет форму буквы «Т». Коридорная схема управления освещением предполагает, что при входе в коридор с одной стороны владелец включит свет. Когда он выйдет из комнаты с противоположных сторон, он его выключит. Такое управление освещением из нескольких мест должно предполагать включение и выключение из любой точки;
• в жилой комнате. Схема управления освещением с двух мест понадобится, если вы, когда входите в комнату, сначала зажигаете свет, идете к дивану или кровати, а затем отключаете общий свет, зажигая лампу торшера возле тумбочки. Схема управления освещением с трех мест аналогична, но предполагает наличие осветительных приборов с обеих сторон от кровати;

Принцип работы Умного дома

• на лестнице. Описание чертежей для многостороннего контроля предусматривает включение света на первом этаже, выключение на втором, включение на третьем. То есть имеется возможность регулировки осветительных приборов с любого этажа.

Подключение устройств по такому чертежу требует базовых знаний в области электрики. Вам потребуется купить электровыключатели в нужном количестве, в зависимости от того, сколько сценариев подключения будет реализовано, и подготовить для них место в соединительной коробке.

Если выключающие свет устройства располагаются на большом расстоянии друг от друга, и вам требуется связать их общей цепью, не стоит использовать обычный переключатель — возьмите импульсное реле. Также для упрощении регулирования осветительных приборов можно воспользоваться датчиками передвижения и интенсивности света. Они автоматически будут зажигать и выключать лампочки в комнате в ответ на реакцию соответствующих датчиков.

Подсоединение для 3 переключателей

Техническая характеристика трехстороннего чертежа предусматривает наличие устройств, которые идут в два направления, а также переключателя промежуточного типа.

Воплощена схема управления освещением с трех мест следующим образом: когда клавиши каждой составляющей системы направляются вниз, напряжение идет на клавишу устройства справа, а лампочка при этом не загорается. При переключении клавиши коммутатора слева в положение «вверх» соединение замкнется, а лампочка загорится.

Схема 1. Управление освещением с трех мест

Когда у этой схемы управления освещением клавиша коммутатора посередине переключается вверх, цепочка вновь размыкается, а лампочка прекращает светить. При переводе правого коммутатора в положение вверх цепочка замыкается, и загорается свет. Клавиша переключателя слева в таком случае снова разорвет цепь, так что электричество погаснет.

Схема 2. Управление освещением с трех мест

При выставлении клавиши коммутатора посередине вниз цепь будет вновь замкнута. При переключении в положение вниз устройства с правой стороны у этой схемы управления освещением снова разомкнется контакт.

Схема 3. Управление освещением с трех мест

Управление освещением с нескольких локаций предусматривает еще один вариант подсоединения: клавиши коммутаторов слева и справа расположены в положении вниз, а у устройства посередине — вверху. Электрическое соединение в таком случае замыкается в то время, как лампочка включена.

Подсоединение для 2 переключателей

Схема управления освещением с двух мест предусматривает наличие пары коммутаторов проходного типа. В каждой из двух составляющих на чертеже имеется по 3 контакта, а также 2 позиции для изменения положения. Переключательный режим должен иметь «перекидной характер», то есть 1 общий контакт для 2 устройств. В первом из положений (включен первый выключатель, выключен второй) он замкнется с первым, а во втором положении (включен второй коммутатор, выключен первый) — с другим. Контакты не могут одновременно замыкаться между собой. Соединение кабелей происходит непосредственно в соединительной коробке, где присутствует проводка от ламп и питания.

Схема управления освещением с двух мест

Загрузка…

Различные типы систем управления освещением для вашего дома

Выбор способа освещения помещения — непростая задача. Это требует большего, чем просто выбор ассортимента привлекательных светильников. Вам нужно подумать о наслоении (окружающее, рабочее и акцентное освещение) для оптимального баланса и практичности, а также о размещении и цветовой температуре ваших источников света. Затем вам нужно подумать об элементах управления — как ваши фары будут включаться/выключаться? И интересует ли вас затемнение или автоматическое освещение?

Существует множество вариантов управления освещением, и знание их различий поможет вам решить, что лучше всего соответствует вашим потребностям. Здесь мы изучаем различные варианты управления освещением, чтобы поддержать видение вашей системы освещения.

1.    Основные элементы управления освещением

Самым простым элементом управления освещением является ручной выключатель, который используется в большинстве домов. Это требует, чтобы жильцы включали их вручную, когда они входят в комнату, и выключают, когда они выходят, чтобы гарантировать, что электричество не будет потрачено впустую.

Совет: Использование энергосберегающих светодиодов вместе с обычными выключателями поможет сократить счета за электроэнергию.

2.    Предустановленные элементы управления освещением

Предустановленные элементы управления освещением позволяют регулировать уровни яркости с помощью ползунка на флип-переключателе. Переключатель, аналогичный упомянутым выше основным элементам управления, позволяет включать и выключать свет, а ползунок используется для изменения интенсивности света с использованием предварительно установленных уровней яркости.

Вы также можете выбрать предустановленные диммеры. Это позволяет вам выбрать предпочтительную настройку, которая будет оставаться на предварительно установленном уровне каждый раз, когда вы включаете переключатель.

3.

    Диммеры

Диммеры обеспечивают невероятную гибкость. Вместо того, чтобы иметь предустановленные схемы освещения, вы можете полностью контролировать, сколько света вы хотите в комнате, от 0% до 100%. Некоторые оснащены цифровым сенсорным переключателем или крошечной подсветкой, которая поможет вам найти элементы управления в темноте.

В Hampshire Light мы имеем более чем 20-летний опыт создания подробных схем освещения с использованием элементов управления освещением с регулируемой яркостью и даже подготовили исчерпывающее руководство по диммируемым светодиодам. Так что, если вам нравится идея диммируемого освещения и у вас есть какие-либо вопросы, прочитайте или свяжитесь с нами сегодня, мы будем более чем рады помочь.

Полное руководство по светодиодным светильникам с регулируемой яркостью

Читайте наш блог

4.    Датчики присутствия

Используя технологию с чрезвычайно высоким разрешением и точностью, датчики присутствия автоматически включают свет при обнаружении небольших движений и выключают, когда в помещении их нет. занято в течение определенного периода времени — чрезвычайно полезно для бизнеса.

Например, в ресторанах, барах, спортивных центрах, гостиницах и других учреждениях особенно ценным может быть использование дополнительного освещения в ванных комнатах или раздевалках. Это снимает с гостей обязанность выключать свет в целях экономии электроэнергии.

5.    Датчики движения

Датчики движения, которые часто путают с датчиками присутствия, используются как для охранного, так и для вспомогательного освещения. Они посылают сигналы на ваши огни и включаются при обнаружении движения и выключаются через некоторое время.

Что же отличает датчики движения от датчиков присутствия?

Датчики движения запрограммированы на обнаружение значительных движений при ходьбе в выделенной зоне, в то время как датчики присутствия предназначены для обнаружения небольших движений, таких как манипуляции руками или пальцами.

Для сравнения, датчики движения вряд ли обнаружат, что кто-то моет руки. Если не делается значительного движения рукой или ногой, они, скорее всего, отключатся и оставят вас в темноте (пока вы не взмахнете рукой). оружие конечно).

6.    Вспомогательное управление освещением

В вашу схему освещения можно интегрировать вспомогательные технологии с голосовым управлением, такие как Amazon Alexa и Google Home. Это позволяет включать свет с помощью голосовой команды, обеспечивая более безопасное передвижение по дому в темное время суток.

После настройки вы сможете использовать такие команды, как «Окей, Google, включи свет на кухне». Или: «Окей, Google, приглуши свет на кухне». Вы даже можете сказать: «Окей, Google, выстави свет на кухне на 50 %».

7.    Встроенные элементы управления освещением

Если вы думали, что вспомогательные элементы управления освещением умны, интегрированные элементы управления освещением делают шаг вперед. Эти системы часто централизованы в пределах дома/бизнеса с использованием проводного или беспроводного соединения.

Они могут быть объединены с Amazon Alexa и Google Home, чтобы предлагать освещение с голосовым управлением, но также могут использоваться для выбора предопределенных сцен освещения для полного управления атмосферой.

Посмотрите приведенный ниже пример, чтобы увидеть, как могут выглядеть предопределенные сцены освещения с использованием встроенных элементов управления.

Хотите использовать элементы управления освещением для своего проекта?

Компания Hampshire Light специализируется на разработке и интеграции полных систем управления освещением, чтобы обеспечить полную гибкость в вашем помещении. Мы тесно сотрудничаем с нашими клиентами, чтобы установить требования, и сотрудничаем с профессиональными инженерами-электриками, чтобы обеспечить безупречную систему. Если вам интересно узнать больше об управлении освещением или узнать, как Hampshire Light может помочь в вашем проекте, свяжитесь с нами сегодня и договоритесь о бесплатной виртуальной консультации.

Далее…

Влияние схем управления освещением

Влияние схем управления освещением Твитнуть

Декабрь 2018 г. AutomatedBuildings.com

Знак BTL: решение проблем совместимости и повышение доверия покупателей BACnet Testing Laboratories (Нажмите Сообщение для получения дополнительной информации)

---

Влияние схем управления освещением на человека удовлетворение и энергия

Сара Гилани, научный сотрудник Уильям О’Брайен, доцент Карлтон Университет

Артикул

Интервью

Выпуски

Новые продукты

Отзывы

Редакция

События

Спонсоры

Поиск по сайту

Информационные бюллетени

Архив

Прошлое Проблемы

Дом

Редакторы

ОБРАЗОВАНИЕ

Обучение

Звенья

Программное обеспечение

Подписаться

Сводка

А долгосрочное обучение в новом учебном корпусе с расширенным контролем оборудование в Карлтонском университете показало, что накладные расходы индикатор присутствия в частных офисах горел в 1,6 раза дольше, чем жильцы присутствовали. Это побудило нас исследовать: почему свет горел так долго, что соответствующие энергетические последствия были, довольны ли жильцы управлением освещением и можно ли изменить элементы управления, чтобы улучшить удовлетворение и энергетические показатели одновременно.

А пятимесячное мониторинговое исследование существующей схемы управления освещением показали, что многие жильцы были недовольны управлением освещением схема, потому что она была настроена на автоматическое включение света, несмотря на хорошее дневное освещение. Многие оккупанты забрали свои вмешательств без обращения к администрации объекта. Быстрый изменение логики управления (примерно пять минут в офис), при этом DIP-переключатели на каждом устройстве выключателя света были изменены, дали экономию энергии более 60% при значительном улучшении жильцов удовлетворенность (на основе измерений одного дополнительного года). Помимо конкретные результаты, это исследование также выявило важность 1) централизация всех функций управления зданием (включая освещение) в единую систему автоматизации здания; (2) тонкое управление влияние решений на общую энергетическую эффективность здания и жильцов удовлетворение; и (3) непрерывный мониторинг эффективности здания для выявить проблемы и возможности.

Фон

Ричкрафт Зал (ранее Ривер Билдинг) Карлтонского университета в Оттаве, Канада представляет собой учебный корпус площадью 17 000 м2 с множеством функций, включая лекционные залы, конференц-залы и частные кабинеты. Он имеет десятки хорошо освещенных дневным светом частных офисов на востоке, юге и западные фасады (рис. 1).

Период обучения

В В 2015 году мы заметили, что освещение в частных офисах с учетом присутствия были включены в течение большей части дня, независимо от занятости. Исследовать причину этого неблагоприятного наблюдения энергии, мы провели мониторинг изучать. Здание оснащено современными системами управления. оборудования (включая DNS-L24 (рис. 2) в каждом офисе). Однако, управление освещением в Richcraft Hall отделено от центрального система автоматизации здания (BAS). Для контроля использования освещения мы прикрепили регистраторы состояния освещенности к светильникам в 25 кабинетах (рисунок 3). Этот подход требовал от нас ручной установки устройств, получения согласия от всех сотрудников офиса, а также собирать и обрабатывать частые данные коллекция. Мы собирали данные за 15 месяцев, начиная с марта 2016 г.

Сопровождаемый с помощью мониторинга использования света ведущий исследователь собрал многочисленные анекдоты о недовольных жильцах, о чем свидетельствуют фотографии доказательства на рис. 4. В отличие от часто цитируемой жалобы на то, что освещение автоматически выключается в результате автоматизации (например, при дневном свете). или контроль на основе вакансий), обитатели Richcraft Hall, как правило, раздражало, что свет включался автоматически, несмотря на частые наличие достаточного дневного света. Первоначальные элементы управления были настроены на включение включается при обнаружении присутствия людей и выключается через 15 минут после последнее обнаруженное движение в течение пятимесячного периода исследования (и с заселение здания пятью годами ранее).



результаты пятимесячного мониторинга показали, что за 25 офисов, медианное отношение времени работы к периоду занятости составило 1,6. В Другими словами, свет был включен по крайней мере на 60% дольше, чем необходимо (если свет был включен в течение всех занятых периодов). И в самом деле, большинство жильцы не хотели, чтобы свет горел даже в периоды занятости. Причина того, что этот коэффициент выше 1,0, заключается в том, что эти жильцы обычно покидать свой офис для собраний и преподавания в классе. Таким образом, каждый событие отправления было связано с целых 15 минут, когда жилец не присутствовал.

Вмешательство

По окончании периода исследования ведущий исследователь сменил управление освещением на ручное включение/выключение через 30 минут. В Другими словами, пассажир должен включить свет вручную, а свет выключается через 30 минут отсутствия присутствия людей. 30 минут используется для предотвращения ложноотрицательных состояний присутствия, когда Датчик присутствия не может обнаружить почти неподвижного человека. Используемый продукт управления освещением потребовал от нас изменить положение несколько DIP-переключателей, к которым мы получили доступ под крышкой выключателя света в каждом офисе. Тем не менее, ради уменьшения разрушительности и ручной труд, было бы идеально, если бы мы могли внести изменения центрально.

После вмешательства

Читаю модификация элементов управления, использование освещения в 25 офисах наблюдался в течение дополнительных 10 месяцев, закончившихся в июне 2017 г. Данные показывают, что простое изменение схемы управления снижает потребление энергии на в среднем 62% (рис. 5). Более того, некоторые пассажиры не пользовались светом. вообще в определенные месяцы.

Когда ведущий исследователь встретился с жильцами, большинство жильцов раскрыли что они более довольны освещением после вмешательства контролирует. Только двое жильцов отдали предпочтение первоначальный контроль, так как им нравилось иметь возможность ходить в свои офисы с их занятыми руками и не нужно включать свет вручную.

Основные извлеченные уроки

1. Наше исследование значительно подтверждает изменения в ASHRAE/ANSI/IES Стандарт 90.1-2016, на котором основано большинство строительных энергетических норм, что новые здания требуют, чтобы управление освещением включалось вручную и вакансия-выкл через 20 минут.
2. Централизация всех функций управления зданием (включая освещения) в единую систему автоматизации здания имеет решающее значение для оптимизация управления для комфорта, удовлетворения и энергии пассажиров. В текущий случай, централизованно управляемые огни, которые интегрируются с управление HVAC на уровне зоны позволило бы гораздо более эффективно развертывание новой схемы, а также позволяет свет контролируется на основе датчика присутствия DNS-L24.

3. Утонченные решения, не требующие или не требующие больших затрат, могут иметь огромное значение. влияние на общую энергетическую эффективность здания и жильцов удовлетворение.
