Какие бывают типы зарядных устройств для аккумуляторов. Как работают основные схемы зарядных устройств. Какие компоненты используются в зарядных устройствах. На что обратить внимание при выборе и использовании зарядного устройства.

Основные типы зарядных устройств для аккумуляторов

Существует несколько основных типов зарядных устройств для аккумуляторов:

• Простые зарядные устройства с постоянным током
• Интеллектуальные зарядные устройства с микроконтроллером
• Импульсные зарядные устройства
• Зарядные устройства с отрицательным дельта-пиком
• Зарядные устройства с ограничением по времени

Выбор типа зарядного устройства зависит от типа аккумулятора, требований к скорости и качеству зарядки.

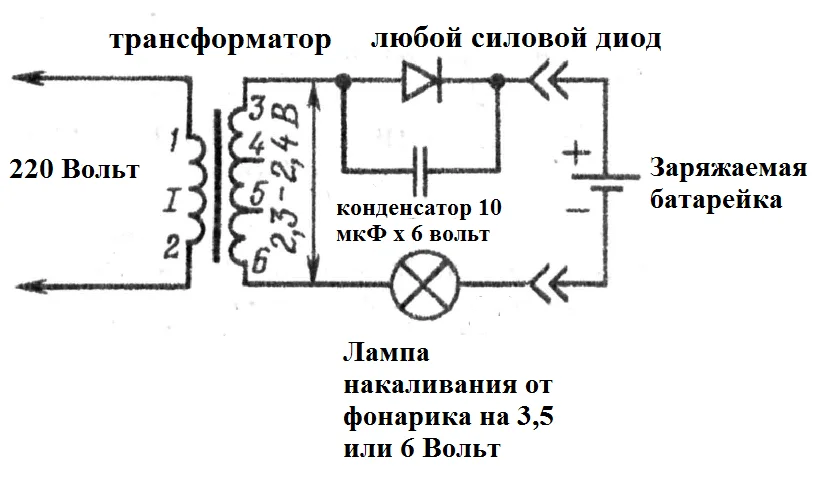

Принцип работы простого зарядного устройства

Простейшее зарядное устройство работает по следующему принципу:

1. Преобразует переменный ток сети в постоянный с помощью выпрямителя
2. Снижает напряжение до требуемого уровня с помощью трансформатора
3. Ограничивает ток заряда с помощью резистора
4. Подает ток на аккумулятор через диод для защиты от обратного тока

Такая схема проста, но не обеспечивает оптимальный режим заряда и может привести к перезаряду аккумулятора.

Компоненты схемы зарядного устройства

Основные компоненты, используемые в схемах зарядных устройств:

• Трансформатор — для понижения сетевого напряжения
• Диодный мост — для выпрямления переменного тока
• Конденсаторы — для сглаживания пульсаций
• Резисторы — для ограничения тока
• Транзисторы — для управления током заряда
• Операционные усилители — для контроля напряжения
• Микроконтроллер — в интеллектуальных зарядных устройствах

Правильный выбор номиналов компонентов обеспечивает оптимальный режим заряда для конкретного типа аккумулятора.

Особенности зарядки свинцово-кислотных аккумуляторов

При разработке зарядного устройства для свинцово-кислотных аккумуляторов необходимо учитывать следующие особенности:

• Требуется трехстадийный алгоритм заряда (постоянный ток, постоянное напряжение, поддерживающий заряд)
• Напряжение заряда должно составлять 2.3-2.45 В на ячейку
• Ток заряда обычно 0.1-0.3С (10-30% от емкости аккумулятора)
• Необходим контроль температуры во избежание перегрева
• Желательно иметь функцию десульфатации для восстановления емкости

Соблюдение этих требований позволяет максимально продлить срок службы свинцово-кислотных аккумуляторов.

Схема интеллектуального зарядного устройства на микроконтроллере

Интеллектуальное зарядное устройство на базе микроконтроллера обеспечивает оптимальный режим заряда для различных типов аккумуляторов. Основные компоненты такой схемы:

• Микроконтроллер (например, ATmega328)
• Цифро-аналоговый преобразователь для управления током
• Аналого-цифровой преобразователь для измерения напряжения
• Силовой ключ на MOSFET-транзисторе
• Датчик тока на эффекте Холла
• ЖК-дисплей для отображения параметров

Микроконтроллер реализует сложные алгоритмы заряда, обеспечивая высокую эффективность и безопасность процесса зарядки.

Особенности зарядки литий-ионных аккумуляторов

При разработке зарядного устройства для литий-ионных аккумуляторов важно учитывать следующие моменты:

• Напряжение заряда должно быть строго ограничено (4.2 В на ячейку)
• Требуется двухстадийный алгоритм заряда (постоянный ток, затем постоянное напряжение)
• Необходим точный контроль тока и напряжения
• Критически важна защита от перезаряда
• Желательно иметь балансировку ячеек при зарядке батарей

Соблюдение этих правил обеспечивает безопасность и долговечность литий-ионных аккумуляторов.

Импульсное зарядное устройство: принцип работы

Импульсное зарядное устройство работает по следующему принципу:

1. Подает короткие импульсы тока высокой амплитуды на аккумулятор
2. Делает паузы между импульсами для релаксации электролита
3. Измеряет напряжение аккумулятора во время пауз
4. Регулирует параметры импульсов в зависимости от состояния аккумулятора

Такой метод позволяет эффективно заряжать аккумуляторы, снижая нагрев и продлевая срок службы.

Схема зарядного устройства с отрицательным дельта-пиком

Зарядное устройство с отрицательным дельта-пиком используется для никель-кадмиевых и никель-металлгидридных аккумуляторов. Принцип работы:

• Заряжает аккумулятор постоянным током
• Непрерывно измеряет напряжение на аккумуляторе
• При достижении полного заряда напряжение начинает снижаться
• Устройство детектирует это снижение и прекращает зарядку

Этот метод позволяет избежать перезаряда и связанного с ним нагрева аккумулятора.

Схемы зарядных устройств для аккумуляторов и батарей

Зарядное устройство для двух аккумуляторов на 1,2В (APL1117)

В данной статье предлагается схема встроенного зарядного устройства с индикацией зарядки, которое питается через стандартный разъем USB или микро-USB от любого блока питания, предназначенного для зарядки сотовых телефонов. Существует достаточно много портативной аппаратуры, рассчитанной …

1 1070 0

Автоматическое зарядное устройство для Ni-Cd аккумуляторов (CD4033E, CD4013A)

Предлагаемое автоматическое зарядное устройство предназначено для зарядки Ni-Cd аккумуляторов модели радиоуправляемого глиссера и аккумуляторов передатчика управления, от бортовой сети автомобиля. Так как питание передатчика управления составляет +12В, возникла необходимость в повышении …

1 558 0

Зарядное устройство для двух пальчиковых аккумуляторов, питание от USB

Несмотря на повсеместное внедрение аппаратуры со встроенными аккумуляторами. заряжающимися от USB, еще очень много продается, и имеется в эксплуатации аппаратуры, работающей от обычных гальванических элементов. Обычно, такая аппаратура питается от батареи из двух элементов типоразмера …

0 915 0

Схема таймера для зарядки автомобильных аккумуляторов (реле времени)

Современные зарядные устройства для автомобильных аккумуляторов очень легки и компактны, сделаны по импульсной схеме, и управляются контроллерами, но бывалые автолюбители предпочитают пользоваться тяжелыми и громоздкими зарядными устройствами, состоящими из мощного низкочастотного трансформатора …

0 1650 0

Зарядное устройство для Ni-Cd и Ni-MH аккумуляторов (MAX713)

Описывается схема несложного зарядного устройства для зарядки Ni-Cd и Ni-MH аккумуляторов. Имеется переключатель, при помощи которого можно выбрать батарею из скольких аккумуляторных элементов питания нужно зарядить, — из 1-го, 2-х или 3-х. Традиционная зарядка Ni-Cd и Ni-MH аккумуляторов током .

..

1 1997 0

Зарядное устройство для батареи из двух Ni-MH аккумуляторов АА от USB

Несмотря на то, что сейчас есть очень много портативной аппаратуры, питающейся от встроенных аккумуляторов, остается еще и много аппаратуры, рассчитанной на питание от гальванических элементов типо-размера «ААА» или «АА». Это создает определенные трудности эксплуатации, потому …

1 2028 0

Простейшее зарядное устройство для двух Ni-Mh пальчиковых аккумуляторов типа AA

Сейчас уже почти вся портативная электроника питается от встроенных аккумуляторов и заряжается от универсальных зарядных устройств с разъемами типа USB. Но, несмотря на это, большинство портативных радиовещательных приемников по-прежнему питаются от гальванических батарей …

1 4151 0

Блок заряда и питания от Li-ion аккумулятора для пульта управления

ИК — пульт дистанционного управления (ИК ПДУ) Lotos модели RM-909E позволяет управлять десятью единицами разных видов бытовой техники, содержит в своей базе сотни групп кодов, которые подходят для нескольких тысяч моделей телевизоров, DVD-проигрывателей и другого мультимедийного оборудования.

0 2108 0

Схема устройства питания на основе миниатюрного аккумулятора 3.7В-4.2В от сотового телефона

Еще совсем недавно, да впрочем, и сейчас, есть много аппаратуры, питающейся от гальванических батарей, обычно, это два элемента по 1,5V, то есть 3V. Это и пульты ДУ, и приемники, и игрушки и многое еще чего Конечно, есть альтернатива, — «пальчиковые» аккумуляторы по 1.2V. Но тут две …

4 3223 0

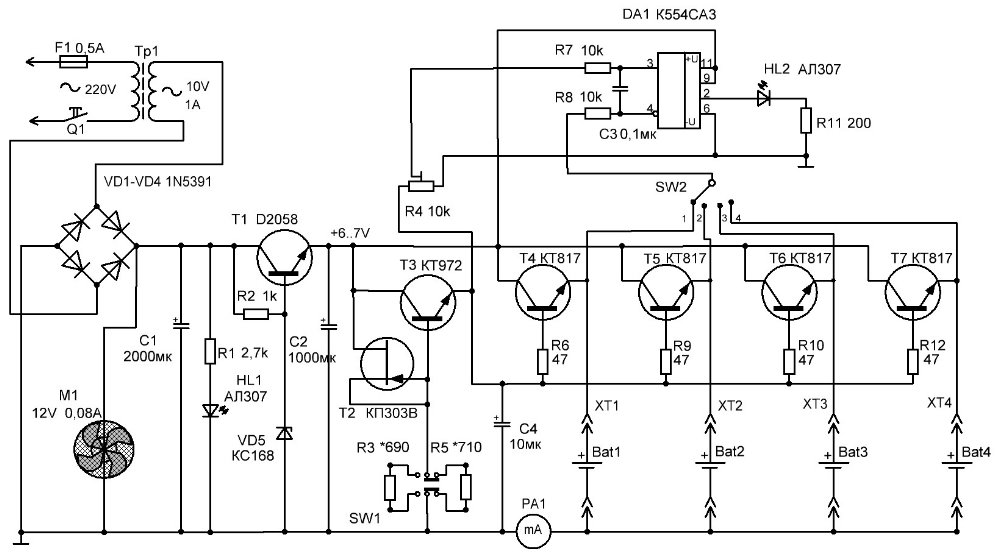

Схема зарядного устройства для никель-кадмиевых (Ni-Cd) аккумуляторов

Самодельное зарядное устройство для никель-кадмиевых (Ni-Cd) аккумуляторов, принципиальная схема. Чтобы аккумулятор служил долго нужно обеспечить его оптимальный режим, как зарядки, так и разрядки. Никель-кадмиевым аккумуляторам присущ так называемый «эффект памяти». Заключающийся в том, что …

5 5556 2

1 2  3  4  5  … 8

Простейшее зарядное устройство для двух Ni-Mh пальчиковых аккумуляторов типа AA

Сейчас уже почти вся портативная электроника питается от встроенных аккумуляторов и заряжается от универсальных зарядных устройств с разъемами типа USB. Но, несмотря на это, большинство портативных радиовещательных приемников по-прежнему питаются от гальванических батарей.

Это всегда было неудобно и невыгодно, особенно сейчас, когда стоимость «батареек» уже достаточно высока. Хорошим выходом из положения могут быть батареи составленые из аккумуляторов соответствующего типоразмера. Но их нужно периодически извлекать из приемника и устанавливать в зарядное устройство.

Что тоже не очень удобно. Все же мы уже привыкли «телефон ставить на зарядку», хотелось бы и приемник так же. Большинство портативных приемников питаются от двух гальванических элементов «АА» или от двух аналогичных по размеру аккумуляторов.

В первом случае номинальное напряжение батареи ЗV, во втором 2,4-2,8V. Мой 9-диапазонный радиоприемник «JINRU-KR-Э» хорошо работал от двух Ni/Mh аккумуляторов и при снижении напряжения питания до 2V, и даже ниже.

Очень неудобно было только то, что нужно аккумуляторы периодически вынимать и заряжать. Поэтому, было большое желание сделать внутреннее зарядное устройство. Установить на корпусе приемника разъем типа «тісго-USB» или пусть даже «USB» и заряжать аккумуляторы от стандартного блока питания для сотовых телефонов.

Как известно, на выходе такого блока питания имеется номинальное напряжение 5V. Ток, обычно не ниже 0,5А. При этом, напряжение полностью заряженной батареи из двух Ni/Mh аккумуляторов будет ЗV, а уровень, при котором требуется зарядка около 2V.

Принципиальная схема

Для зарядки такой батареи от стандартного зарядного устройства для сотового телефона вполне годится простейшая схема, показанная на рисунке 1.

Здесь есть только один токоограничивающий резистор и ничего больше. Так сказать «дешево и сердито». При этом, вполне можно продолжать пользоваться приемником и в процессе зарядки.

На зарядку батареи из аккумуляторов емкостью 2000mA/h уйдет около 12 часов.

Рис. 1. Схема зарядки двух Ni-Mh пальчиковых аккумуляторов AA от зарядного устройства сотового телефона.

Но у такой простоты есть и важный недостаток. В данной схеме нет контроля зарядки. То есть, нужно засекать время, чтобы не перезарядить аккумулятор. В связи с этим, было разработано другое, более надежное автоматическое зарядное устройство, схема которого показана на рисунке 2.

Схема автоматического зарядного устройства

В нем есть компаратор, который следит за напряжением на аккумуляторной батарее, и когда оно опускается до уровня около 2V включает зарядку. А выключает зарядку при достижении напряжения ЗV.

Ограничение тока зарядки, как и в первой схеме, осуществляется при помощи постоянного резистора сопротивлением 10 ом. Рассмотрим работу схемы.

Компаратор выполнен на операционном усилителе микросхемы А1. Питается она напряжением 5V, поступающим на разъем Х1 от типового зарядного устройства для сотовых -телефонов.

На инверсном входе создается напряжением смещения при помощи стабилизирующей цепи, состоящей из светодиода HL2 и резистора R3. Светодиод выбран АЛ307Д (желтого цвета) потому что номинальное прямое напряжение падения на нем составляет 2,5V. Это важно. На прямой вход операционного усилителя поступает напряжение с аккумулятора через резистор R4.

Пока напряжение на батарее G1+G2 не ниже 2V напряжение на прямом входе А1 оказывается ниже напряжения на инверсном. И на выходе А1 устанавливается низкое напряжение.

Полевой транзистор VТ1 закрывается и ток через него и резистор R1 на аккумулятор не поступает. Транзистор VТ2 тоже закрыт и индикаторный светодиод HL1 не горит (HL1 может быть любым индикаторным светодиодом, независимо от напряжения падения).

Когда напряжение на аккумуляторной батарее G1+G2 опускается ниже 2V напряжение на прямом входе А1 становится больше напряжения на инверсном входе.

На выходе А1 устанавливается единица. Это приводит к тому, что открывается полевой транзистор VТ1, и через него, резистор R1 и диод VD1 на аккумулятор поступает зарядный ток.

Транзистор VТ2 тоже открывается, и через него поступает ток на индикаторный светодиод HL1, указывающий на то, что идет зарядка.

В то же время резистор R5 несколько повышает напряжение на прямом входе А1. Это повышение приводит к тому, что для обратного переключения компаратора на А1 требуется уже напряжения около ЗV на аккумуляторной батарее.

Как только аккумуляторная батарея заряжается до ЗV напряжение на прямом входе А1 снова становится ниже напряжения на инверсном входе.

Компаратор на А1 переключается и на выходе А1 устанавливается логический ноль. Транзисторы VТ1 и VТ2 закрываются. Гаснет индикаторный светодиод HL1 и отключается аккумуляторная батарея.

Резистор R5 снижает напряжение на прямом входе А1 так, чтобы обратное переключение произошло только при снижении напряжения на аккумуляторной батарее до 2V.

Рис. 2. Схема автоматического зарядного устройства для Ni-Mh пальчиковых аккумуляторов AA.

Диод VD1 исключает разряд аккумулятора через цепи зарядного устройства при отключении сетевого блока питания напряжением 5V, включенного в разъем Х1.

Вся схема монтируется внутри корпуса приемника. В моем случае, это сделано объемным монтажом. Если размеры корпуса приемника не позволяют в нем разместить данную схему, можно её сделать и выносной.

При выборе деталей нужно уделить больше внимания светодиоду HL2. Он здесь не для индикации, а для создания стабильного опорного напряжения на инверсном входе компаратора на ОУ А1.

Нужен светодиод с прямом напряжением падения 2,4-2,5V. Этому параметру соответствуют светодиоды АП307Д и другие желтые из серии АЛ307.

Возможно, есть и другие с таким прямым напряжением. Налаживание заключается в тщательном подборе сопротивления резистора R5 таким образом, чтобы зарядка включалась при напряжении на аккумуляторе около 2V, а выключалась при напряжении на нем же около ЗV. Транзистор IRLU014 можно заменить на 2SK1059, 2SK2231, IRLU024 и другие аналогичные.

Наумов В. А. РК-01-2019.

Цепь зарядного устройства для свинцово-кислотных аккумуляторов — различные стратегии зарядки

Цепь зарядного устройства для свинцово-кислотных аккумуляторов — ценный источник питания для большинства систем, и вы найдете его в аккумуляторе мотоцикла. Кроме того, это упрощенная схема, которая облегчает зарядку обычных 12-вольтовых аккумуляторов SLA.

Следовательно, это необходимо для зарядки систем резервного питания. Различные производители аккумуляторов предлагают различные методы зарядки. Однако суть в том, что основной системой является схема зарядного устройства свинцово-кислотного аккумулятора.

Ознакомьтесь с подробной презентацией схемы для дальнейшего понимания.

Что такое схема зарядного устройства для свинцово-кислотных аккумуляторов?

Рис. 1: Замена автомобильного аккумулятора

Схема зарядного устройства для свинцово-кислотных аккумуляторов используется для зарядки стандартных систем резервного питания. Для такой батареи потребуется источник питания с ограничением по току, поддерживающий постоянное напряжение на клеммах, и вы должны подавать на него правильный ток. Подача такого тока с требуемой скоростью — вот где эта схема пригодится. Он обеспечит достаточный заряд аккумулятора и отключится, когда он будет завершен.

Важные параметры, которые следует учитывать при создании схемы

Рис. 2: Механик, заменяющий свинцово-кислотную батарею 12 В

Все аккумуляторные батареи имеют указанное напряжение, и оно зависит от размера батареи. Следовательно, чтобы сохранить батарею в рабочем состоянии, убедитесь, что вы подаете фактическое напряжение батареи.

В противном случае вам не избежать выхода из строя батареи.

Также обратите внимание, что для всех аккумуляторных технологий существуют важные параметры, которые следует учитывать. Каждое зарядное устройство должно соответствовать каждому из следующих требований:

• Поскольку нерегулируемый источник питания портит аккумулятор, зарядное устройство должно обеспечивать постоянный ток. Если ток уменьшится, батарея будет недозаряжена.
• Он должен обеспечивать уровень напряжения батареи не менее чем на 17 % больше, чем указанное напряжение батареи.
• Хотя это и не является обязательным требованием, он должен иметь подзаряд, а его суть заключается в предотвращении саморазряда аккумулятора.
• Он должен снижать текущий уровень, когда батарея достигает порогового уровня.

Компоненты цепи зарядного устройства для свинцово-кислотных аккумуляторов

Принципиальная схема

Вот полная принципиальная схема процесса зарядки аккумуляторной батареи.

Рис. 3. Цепь зарядного устройства для свинцово-кислотных аккумуляторов

Компоненты

Для сборки системы заряда резервных аккумуляторов вам потребуются следующие детали:

• Мостовой выпрямитель: он преобразует входной переменный ток в постоянный. Следовательно, очень важно обеспечить правильный тип тока.
• Резисторы: помогают контролировать текущие уровни.
• Два диода — стабилитрон и 1N4007: они будут полезны, когда цепь достигнет напряжения срабатывания.
• Зеленый светодиод или любой светодиодный дисплей.
• Потенциометр: показывает разность потенциалов цепи.
• Реле 12 В: поддерживает работу цепи даже при отключении питания.
• Микросхема LM 317: облегчает поддержание постоянного напряжения. Следовательно, это важно для увеличения срока службы батареи.
• Регулятор напряжения A 7815: относится к наиболее распространенным типам регуляторов напряжения. Он выдает постоянное напряжение 15В.

Калибровка схемы

Прежде чем объяснять процесс зарядки аккумулятора, давайте сначала рассмотрим, как откалибровать схему. Для этого процесса вам потребуется настольный источник питания.

Рис. 4. Свинцово-кислотный аккумулятор с логотипом производителя

Во время калибровки убедитесь, что напряжение питания постоянного тока составляет 14,5 В. Подключите питание к положительным и отрицательным клеммам цепи. Установите перемычку в режим калибровки и поворачивайте ручку потенциометра, пока ваш светодиод не станет красным. Как только вы достигнете этого уровня, отключите источник питания и установите перемычку в рабочий режим. Теперь ваша схема готова к использованию, и вы можете подключить ее к источнику питания переменного или постоянного тока.

Также обратите внимание на следующее:

1. Мы установили источник питания на 14,5 В, что является точкой срабатывания цепи. Когда вы установите схему на эту точку, вы достигнете примерно 75% процента заряда.
2. Вы можете увеличить процент заряда до более высокого значения, например до 100%. Однако для этого вам потребуется исключить регулятор напряжения. Он установит напряжение срабатывания примерно на 16 В. Тем не менее, избегайте такой настройки, так как она подает на батарею около 18 В.

Рисунок 5: Проверка работоспособности свинцово-кислотной батареи

Описание схемы

Обратите внимание на следующее для этой схемы:

• Напряжение постоянного тока подключите к входу напряжения регулятора напряжения. Блок питания будет заряжать аккумулятор через резистор и реле.
• Зенеровский диод становится активным, когда цепь достигает напряжения срабатывания. Цель состоит в том, чтобы убедиться, что транзистор имеет достаточное базовое напряжение.
• Результатом описанного выше процесса является активация транзистора. Следовательно, он получит высокую производительность. Также сигнал подскажет, что реле включится, что отключит аккумулятор.

Различные способы зарядки с использованием цепи зарядного устройства для свинцово-кислотных аккумуляторов

Вы можете использовать различные способы зарядки цепи для свинцово-кислотных аккумуляторов. Ниже мы подробно рассмотрим каждый из них.

Использование одного операционного усилителя

Рисунок 6: Промышленные свинцово-кислотные батареи

Вот простые шаги, чтобы понять работу этой схемы. Сначала вы настроите систему, выполнив три простых шага. Например, фаза питания. На этом этапе вам понадобится сеть мостового выпрямителя и трансформатор.

Во время настройки можно игнорировать установку накопительного конденсатора последовательно с мостовым выпрямителем. Тем не менее, чтобы улучшить выход постоянного тока, рассмотрите возможность его ввода. Для этого лучше всего подойдет конденсатор 1000 мкФ/25 В.

Также не забудьте подключить выход системы к аккумулятору, который вы хотите зарядить.

Далее необходимо подключить компаратор напряжения 741 IC, суть его заключается в определении напряжения аккумулятора в процессе заряда. Подключите эту микросхему к аккумулятору, но не забудьте использовать предустановку 10K в соединении.

Предустановка будет полезна для облегчения возврата микросхемы в исходное положение, когда батарея полностью разрядится.

Было бы полезно, если бы вы также подключили микросхему к сети делителя напряжения. Компоненты этой сети будут включать стабилитрон на 6 В и резистор на 10 кОм.

Также подключите выход микросхемы к каскаду драйвера реле. На этом этапе вам понадобится транзистор для управления схемой.

Вот что происходит при подключении цепи:  При нажатии переключателя это облегчает обход реле. Следовательно, курс продолжается, хотя и ненадолго.

Затем микросхема определит напряжение батареи. Поскольку уровни низкие, микросхема предложит создать общий логический выход. В результате реле и транзистор включатся. Роль реле здесь состоит в том, чтобы удерживать эту мощность, чтобы цепь оставалась работоспособной, даже если переключатель выключен. Таким образом, аккумулятор начнет заряжаться.

Когда уровень заряда приближается к 14В, микросхема снова определяет это. Соответственно, он переключается на высокий логический выход. В ответ транзистор выключит реле. В этот момент цепь отключится, и она останется выключенной, пока вы снова не включите ее, так как она находится на максимальной зарядной емкости.

Зарядное устройство 12 В, 24 В / 20 А с двумя операционными усилителями

Рис. 8. Проверка уровней напряжения свинцово-кислотной батареи

Второй вариант. Он будет работать по тому же принципу, что и первый.

При отсутствии батареи цепь отключается. Реле во время этой фазы отключает соединение.

Теперь рассмотрим случай, когда вы подключаете незаряженную батарею к цепи. Цепь включится. Далее микросхема обнаружит низкий потенциал и предложит начать процесс зарядки.

Однако обратите внимание, что в этой схеме два операционных усилителя работают в тандеме. Они облегчают процесс гистерезиса во время зарядки, и оба также работают, чтобы обратить процесс гистерезиса, когда уровень заряда батареи падает до другого низкого уровня.

Использование IC 7815

Рисунок 9: Несколько ICS

Аккумулятор можно заряжать без использования реле или IC. Для этого вам понадобится схема эмиттерного повторителя. Это означает, что эмиттер разрешает работу транзистора только в том случае, если его потенциал ниже потенциала базы. Действие произойдет, когда потенциал эмиттера упадет примерно на 0,7 В.

Использование IC 7815 заключается в обеспечении регулируемого напряжения 15В. В результате разность потенциалов будет составлять разницу между 15В и 0,7В. Следовательно, 15 В – 0,7 В равно 14,3 В. Следовательно, 14,3 В — это порог, при котором аккумулятор отключается и прекращает зарядку.

12В 100 Ач Зарядное устройство для свинцово-кислотных аккумуляторов Схема

Эту схему также можно создать с помощью ИМС 78х22А. Тем не менее, было бы полезно внимательно следить за напряжением системы, прежде чем подключать ее к аккумулятору. Цель состоит в том, чтобы гарантировать совместимость.

При подключении вам потребуется несколько диодов. Четыре из них могут быть 1N4007. Кроме того, убедитесь, что остальные имеют ток в десять ампер и выше. Этого можно добиться, подключив диоды типа 6A4.

Также в этой схеме установка радиатора обязательна для эффективного отвода тепла, а это облегчит эффективную работу курса.

IC 555 Схема зарядного устройства для свинцово-кислотных аккумуляторов

Рисунок 10: Автомобильный аккумулятор

Наконец, эта форма схемы поможет вам зарядить аккумулятор любого размера. Вы можете подключить его двумя основными способами, включая следующие:

Использование IC 555 в качестве контроллера IC

В этой схеме ваш IC 555 будет работать как компаратор, облегчая сравнение условий заряда аккумулятора. Источник питания также не является сложным, и все, что вам нужно, это мостовая сеть. Кроме того, при выборе номинала диода учитывайте ток заряда аккумулятора.

Всегда следите за тем, чтобы номинал диода в два раза превышал ток заряда аккумулятора. Кроме того, вы должны обеспечить, чтобы номинальная мощность аккумулятора в ампер-часах в десять раз превышала ток зарядки.

IC 555 Зарядка аккумулятора в зависимости от тока

Рис. 11: Автомобильный аккумулятор 12 В

Подключите эту цепь в качестве системы фиксации сброса. Когда вы впервые подаете питание на систему, она сначала не запустится, и в этот момент она отключит контакт реле. Также обратите внимание, что батарея в данном случае загружена.

Далее, когда вы включите реле, оно подскажет переключение цепи. В результате будет течь ток. Как и на других курсах, реле будет изменять коэффициент усиления в зависимости от ветра.

Заключение

Схема зарядного устройства для свинцово-кислотных аккумуляторов является одной из основных электронных систем, и если бы она у вас была, вы могли бы помочь в зарядке аккумуляторных систем всех свинцовых аккумуляторов. Таким образом, мы предоставили вам всю важную информацию для полного понимания принципов его работы.

Мы ваш надежный сайт для получения информации об электронных компонентах. Обращайтесь к нам в любое время, когда у вас есть вопросы, и мы ответим мгновенно.

Универсальное интеллектуальное автоматическое зарядное устройство для аккумуляторов

Схема для автоматической зарядки нужного аккумулятора. Два переменных резистора VR1 и VR2 используются в схеме для установки запуска и остановки процесса заряда на требуемом напряжении аккумулятора.

Для настройки или регулировки схемы для нужной батареи требуется регулируемый источник питания. Допустим, вы хотите зарядить свинцово-кислотный аккумулятор 6 В, напряжение полного заряда свинцово-кислотного аккумулятора 6 В составляет 7,3 В, а зарядка после прекращения зарядки его напряжение будет постепенно достигать 6,3 В. Теперь в первую очередь подключите регулируемый источник питания вместо источника питания и не присоединяйте батарейки в цепи.

Теперь установите 7,3 В в регулируемом источнике питания и регулируйте VR2, пока не загорится LED1. Затем установите напряжение питания на 5,9V и настраивайте VR2 до тех пор, пока LED3 не погаснет. Ту же процедуру можно выполнить для батареи 12 В, за исключением точек запуска и остановки. Например, батарея 12 В становится полностью заряженной, когда она показывает 14,5 В во время зарядки, поэтому точка остановки должна быть 14,5 В, а точка запуска должна быть 11,9 В. Вы также можете использовать ту же процедуру для других батарей.

Релейный переключатель также может быть подключен к сетевой вилке источника питания, чтобы он включал всю цепь зарядного устройства от сети, когда батарея требует зарядки, и выключал ее, когда батарея полностью заряжена. Этот трюк может сэкономить много энергии. Светодиоды, используемые в цепи, будут показывать разные показания. Когда батарея полностью заряжена, светодиод 1 активируется, указывая на то, что батарея полностью заряжена. LED4 показывает, что аккумулятор заряжается.

Схема полностью автоматическая, поэтому ее можно оставить с батареей для автоматического запуска зарядки при падении напряжения батареи. Например, вы можете оставить его подключенным к аккумулятору 12 В и установить точку начала зарядки на 12,5. Это позаботится о саморазряде батареи и автоматически начнет ее зарядку, когда напряжение батареи упадет ниже 12,6 В.

Категории

Руководство для начинающих по электронике Учебные пособия

Блог

Аудиосхемы

Цепи питания

Светодиоды и световые цепи

Зарядные устройства

Радио и радиочастотные цепи

Телефонные цепи

Испытания и измерения

Схемы FM-передатчика

90 002 Магазин

Принципиальная схема

Политика конфиденциальности

Copyright 2015 CircuitDiagram.Org. Все права защищены .

Это интеллектуальное зарядное устройство позаботится о вашей перезаряжаемой батарее и автоматически начнет зарядку, когда напряжение вашей батареи упадет до заданного уровня.
