Какие основные преимущества микросхемы TA8210AH. Как правильно подключить TA8210AH в автомобиле. Какие характеристики делают TA8210AH отличным выбором для автозвука.
Обзор микросхемы TA8210AH
TA8210AH — это высококачественная микросхема усилителя мощности, разработанная компанией Toshiba специально для применения в автомобильных аудиосистемах. Данная микросхема обладает рядом важных преимуществ, которые делают ее отличным выбором для создания мощного и качественного автомобильного усилителя звука.
Основные характеристики TA8210AH:
- Выходная мощность: 2 x 22 Вт (при нагрузке 4 Ом)
- Напряжение питания: 9-18 В
- Низкое тепловое сопротивление: 1.5°C/Вт
- Встроенная защита от перегрева и короткого замыкания
- Низкий уровень искажений: THD 0.04% при 1 Вт
- Высокое соотношение сигнал/шум: 85 дБ
Преимущества использования TA8210AH в автозвуке
Микросхема TA8210AH обладает рядом важных преимуществ, которые делают ее отличным выбором для построения автомобильного усилителя:
- Высокая выходная мощность позволяет получить громкий и чистый звук даже на низких частотах
- Низкое тепловое сопротивление обеспечивает эффективное охлаждение и стабильную работу
- Встроенные схемы защиты повышают надежность и долговечность усилителя
- Низкий уровень искажений гарантирует высокое качество звучания
- Широкий диапазон питающего напряжения подходит для большинства автомобильных электросистем
Схема включения TA8210AH
Для корректной работы микросхемы TA8210AH необходимо использовать правильную схему включения. Рассмотрим типовую схему подключения данного усилителя:
«`text +12V | | C1 | Input 1 —||—+—-+ 0.47uF| | R1 | 47k | | | | | GND | | TA8210AH +———+ 1| |17 Input 1 ——+—2| |16—— Output 1 | 3| |15 C2 4| |14 1nF 5| |13—+— Output 2 | 6| |12 | GND 7| |11 | 8| |10 | 9| |9 | +———+ | | | GND GND C3 R2 Input 2 —||—+—-/\/\/\—GND 0.47uF 47k Примечания: 1. C1, C3 — входные разделительные конденсаторы 2. R1, R2 — входные резисторы (определяют входное сопротивление) 3. C2 — фильтрующий конденсатор 4. Выводы 7, 9, 12, 15 — общий провод (GND) 5. Вывод 1 — подключение питания +12В 6. Выводы 16, 13 — выходы усилителя (подключение динамиков) «` Данная схема обеспечивает корректную работу TA8210AH в стереорежиме. Обратите внимание на следующие важные моменты при подключении:
- Используйте качественные разделительные конденсаторы на входе (C1, C3)
- Обеспечьте надежное подключение общего провода (GND)
- Для питания используйте провод достаточного сечения

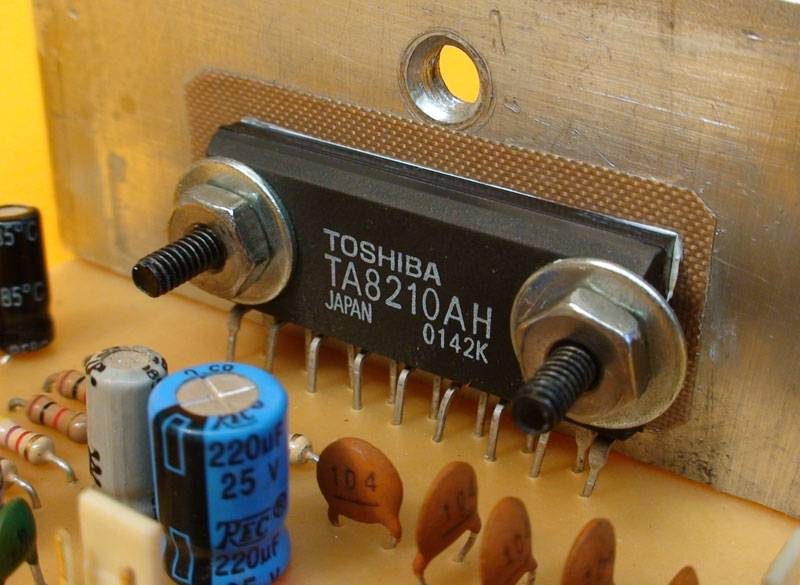

- Установите микросхему на радиатор для эффективного охлаждения
Особенности монтажа TA8210AH
При монтаже усилителя на TA8210AH следует учитывать некоторые важные моменты:
- Используйте печатную плату с толстыми дорожками питания и общего провода
- Разместите входные цепи подальше от выходных для минимизации наводок
- Обеспечьте хороший тепловой контакт микросхемы с радиатором
- Используйте качественные компоненты обвязки (конденсаторы, резисторы)
- Тщательно экранируйте входные цепи для защиты от помех
Настройка и тестирование усилителя на TA8210AH
После сборки усилителя на TA8210AH необходимо провести его настройку и тестирование. Рекомендуется выполнить следующие шаги:- Проверьте правильность всех соединений согласно схеме
- Подключите к выходу резистивную нагрузку вместо динамиков
- Подайте на вход синусоидальный сигнал небольшой амплитуды
- Измерьте выходное напряжение и убедитесь в отсутствии искажений
- Постепенно увеличивайте входной сигнал, контролируя форму выходного
- Проверьте температурный режим микросхемы при длительной работе
Какие основные параметры нужно проверить при тестировании усилителя на TA8210AH? Наиболее важными являются:
- Выходная мощность при различных уровнях входного сигнала
- Коэффициент нелинейных искажений во всем диапазоне мощностей
- Частотная характеристика усилителя
- Температура корпуса микросхемы при длительной работе
- Устойчивость работы на различных нагрузках
Типичные проблемы при работе с TA8210AH и их решение
При работе с усилителем на TA8210AH могут возникнуть некоторые проблемы. Рассмотрим наиболее распространенные из них и способы их устранения:
- Отсутствие выходного сигнала
- Проверьте правильность подключения питания и входного сигнала
- Убедитесь в исправности микросхемы
- Искажения звука на высокой громкости
- Проверьте качество источника питания
- Убедитесь в достаточном охлаждении микросхемы
- Перегрев микросхемы
- Улучшите теплоотвод, используя более мощный радиатор
- Проверьте правильность монтажа микросхемы на радиаторе
- Наличие шумов и помех
- Улучшите экранировку входных цепей
- Проверьте качество земляных соединений
Альтернативные микросхемы для автомобильных усилителей
Хотя TA8210AH является отличным выбором для автомобильного усилителя, существуют и другие микросхемы с похожими характеристиками. Рассмотрим некоторые альтернативы:
- TDA7388: 4 x 45 Вт, низкий уровень шумов
- TDA7850: 4 x 50 Вт, высокая выходная мощность
- TDA8920BJ: 2 x 100 Вт, класс D, высокий КПД
- TDA7492: 2 x 50 Вт, низкие искажения
- LM4780: 2 x 60 Вт, высокое качество звука
Как выбрать оптимальную микросхему для конкретного применения? Необходимо учитывать следующие факторы:
- Требуемую выходную мощность
- Напряжение бортовой сети автомобиля
- Доступное пространство для монтажа усилителя
- Необходимость дополнительного охлаждения
- Требования к качеству звука и уровню искажений
Перспективы развития автомобильных аудиоусилителей
Технологии автомобильных аудиоусилителей постоянно развиваются. Какие тенденции можно ожидать в будущем?
- Увеличение эффективности и снижение тепловыделения
- Интеграция цифровых интерфейсов и процессоров обработки сигнала
- Улучшение защиты от электромагнитных помех
- Повышение качества звука при сохранении высокой мощности
- Уменьшение габаритов при сохранении характеристик
Микросхема TA8210AH, несмотря на свой возраст, остается отличным выбором для построения качественного автомобильного усилителя. Ее проверенная временем надежность, хорошие звуковые характеристики и простота применения делают TA8210AH популярной среди автолюбителей и профессионалов автозвука.
Усилитель 2 x 22 Вт на TA8210A
В данной статье пойдет речь об автомобильном усилителе, построенном на TA8210A производства Toshiba. Особенностью данной микросхемы является низкое тепловое сопротивление с внешним радиатором, высокая надежность и отличное звучание.
В техническом описании на TA8210A производитель первым делом указывает на низкое тепловое сопротивления микросхемы с внешним радиатором (1.5 0C/ W), за счет удлиненного корпуса. Действительно, это очень хорошо, так как за счет лучшей теплопередачи микросхема имеет меньшую температуру корпуса в процессе работы, что уменьшает тепловой шум в звуковом тракте, снижает деградацию полупроводников и, тем самым, увеличивает общую надежность усилителя и стабильность его характеристик с течении всего срока эксплуатации.
Существуют две версии этой микросхемы, отличающиеся расположением выводов: TA8210AHQ – выводы в два ряда и TA8210ALQ – в один ряд (рисунок в конце статьи). Ниже будет приведена печатная плата, которая рассчитана на микросхему, имеющие два ряда выводов.
| Параметр | Значение |
| Максимальное напряжение питания (в режиме STD-BY) |
25 V |
| Максимальное рабочее напряжение | 18 V |
| Пиковый выходной ток | 9 A |
| Максимальная мощность рассеивания | 50 W |
| Ток покоя | 120 — 250 mA |
| Выходная мощность (Vсс = 14.4V, THD = 10%, RLOAD = 4R) |
2 x 22 W |
| Коэффициент нелинейных искажений THD (POUT = 1W) |
0.04% (typ) |
| Коэффициент усиления | 48 — 52 dB |
| Входное сопротивление | 30 kOhm |
| Напряжение смещения | ± 300 mV |
| Потребляемый ток в режиме STD-BY | < 10 uA |
| Рабочая температура | -300С … +850С |
| Температура хранения | -550С … +1500С |
Схема усилителя показана на рис. 1. Для устранения щелчков в момент подачи питания в схему добавлен узел на элементах R4 – R6, C8 и VT1, который задерживает включение выходного каскада микросхемы. С помощью резисторов R1, R2 можно изменить коэффициент усиления (подробности в datasheet). При указанных номиналах, усиление составляет 40 dB:
Для получения максимального усиления, необходимо вместо резисторов R1 и R2 включить перемычки, тогда KU= 50 dB. Правда в этом случае придется увеличить емкость конденсаторов С1, С4 до 4,7 мкФ и С2, C5 до 47 мкФ.
Рис. 1. Принципиальная схема усилителя TA8210A
Хочу обратить внимание на то, что в сравнении с аналогичными микросхемами, TA8210A имеет удвоенный выходной ток (9 A на канал), что особенно придает глубины звука в области низких частот и, в целом, приятную звуковую картину. Использовать усилитель необходимо с радиатором, площадью 350 — 400 см2. Изолировать микросхему от охладителя не требуется. Список компонентов находится в таблице.
| Обозначение | Описание |
| R1, R2 | Резистор 470R SMD 0805 |
| R3, R6 | Резистор 100K SMD 0805 |
| R4, R5 | Резистор 10K SMD 0805 |
| R7 — R10 | Резистор 2.2R 1/4W |
| C1, C4 | Электролитический конденсатор 3.3uF/25V Low ESR |
| C2, C5 | Электролитический конденсатор 33uF/25V Low ESR |
| C3 | Электролитический конденсатор 220uF/25V |
| C6, C7 | Пленочный конденсатор 1nF/63V CL11 |
| C8 | Электролитический конденсатор 100uF/25V |
| C9, C11 — C14 | Керамический конденсатор 100nF/50V SMD 0805 |
| C10 | Электролитический конденсатор 1000uF/25V |
| X1 — X4 | Клеммник серии DG127 или XY304V |
| VT1 | Биполярный NPN транзистор 2N4401, 2N5551 или аналогичный |
| DA1 | TA8210AHQ или KIA6210AH |
Рис. 2. Расположение токоведущих дорожек и деталей на печатной плате
Рис. 3. Схема подключения
Немного слов о замене микросхемы TA8210AH: полным аналогом является KIA6210AH. Вообще, многие микросхемы из серии TA82xxAH подходят для применения с данной печатной платой, например, TA8205AH, TA8215AH, TA8221AH и многие другие.
У таких микросхем как TA8220AH, TA8233AH и других, первый вывод имеет другую функциональность: клип-детектор (Clip-Det). Чтобы пользоваться этой функцией, необходимо разорвать место соединения резистора R3 с 1 выводом микросхемы и впаять туда светодиод катодом к 1 выводу. Так же следует уменьшить номинал резистора R3 до 2K … 10K. Таким образом получиться индикатор перегрузки усилителя.
В заключении хотелось бы отметить что усилитель действительно имеет приятное ненавязчивое звучание, очень комфортное даже для домашнего прослушивания. В принципе оно и неудивительно, ведь это старая добрая Toshiba…
Скачать файл печатной платы формата P-CAD 2006, а так же технические описания на микросхемы можно по ссылкам ниже.
