Как устроен электронный трансформатор Taschibra 150 Вт. Какие компоненты входят в его схему. Как модифицировать Taschibra для использования в качестве блока питания. Какие преимущества у электронных трансформаторов перед обычными.
Устройство электронного трансформатора Taschibra 150 Вт
Электронный трансформатор Taschibra 150 Вт представляет собой компактное устройство для преобразования сетевого напряжения 220 В в низковольтное напряжение 12 В. В отличие от обычных трансформаторов, он работает на высокой частоте порядка 20-40 кГц, что позволяет значительно уменьшить габариты и вес.
Основные компоненты схемы Taschibra 150 Вт:
- Входной выпрямитель на диодном мосте
- Фильтрующий конденсатор большой емкости
- Два силовых транзистора в полумостовой схеме
- Высокочастотный трансформатор на ферритовом сердечнике
- Цепи обратной связи и управления
- Выходной выпрямитель
Транзисторы работают в ключевом режиме, поочередно открываясь и закрываясь на высокой частоте. Это позволяет преобразовать постоянное напряжение в переменное высокочастотное, которое затем понижается трансформатором.
Преимущества электронных трансформаторов
Электронные трансформаторы имеют ряд существенных преимуществ по сравнению с обычными трансформаторами на стальном сердечнике:
- Компактные размеры и малый вес за счет работы на высокой частоте
- Высокий КПД, достигающий 90-95%
- Стабильное выходное напряжение при колебаниях входного
- Защита от короткого замыкания и перегрузки
- Низкий уровень электромагнитных помех
- Широкий диапазон входных напряжений
Благодаря этим достоинствам электронные трансформаторы широко применяются для питания галогенных ламп, светодиодных светильников и другой низковольтной нагрузки.
Модификация Taschibra для использования в качестве блока питания
Электронный трансформатор Taschibra можно модифицировать для использования в качестве универсального блока питания. Для этого необходимо выполнить следующие доработки:
- Установить входной сетевой фильтр для подавления помех
- Добавить выходной выпрямитель и фильтр для получения постоянного напряжения
- Установить регулятор выходного напряжения
- Добавить защиту от короткого замыкания на выходе
- Установить индикацию выходного напряжения и тока
После этих доработок Taschibra превратится в полноценный лабораторный блок питания с регулируемым выходным напряжением и защитой.
Схема модифицированного блока питания на основе Taschibra
Рассмотрим подробнее схему модифицированного блока питания на основе электронного трансформатора Taschibra 150 Вт:
- Входной LC-фильтр для подавления высокочастотных помех
- Силовая часть Taschibra без изменений
- Выходной мостовой выпрямитель на диодах Шоттки
- Емкостной фильтр на электролитических конденсаторах
- Линейный стабилизатор на основе LM317
- Схема защиты от короткого замыкания
- Вольтметр и амперметр на светодиодных индикаторах
Такая модификация позволяет получить регулируемый блок питания с выходным напряжением 1,5-24 В и током до 5 А.
Особенности работы модифицированного блока питания
При использовании модифицированного блока питания на основе Taschibra следует учитывать некоторые особенности:
- Минимальный ток нагрузки должен быть не менее 0,5-1 А для устойчивой работы
- При малых токах нагрузки возможно появление пульсаций
- Максимальная выходная мощность ограничена 100-120 Вт
- Необходимо обеспечить хороший теплоотвод силовых элементов
- Желательно использовать экранированный корпус для снижения помех
При соблюдении этих условий модифицированный блок питания будет надежно работать и может использоваться для питания различной радиолюбительской аппаратуры.
Применение модифицированного блока питания
Блок питания на основе доработанного электронного трансформатора Taschibra может найти широкое применение:
- Питание радиолюбительских конструкций
- Зарядка аккумуляторов
- Питание автомобильной электроники
- Лабораторный источник питания
- Питание светодиодных лент и модулей
- Блок питания для аудиоаппаратуры
Благодаря компактности, высокому КПД и низкой стоимости такой блок питания является отличным выбором для радиолюбителей.
Заключение
Электронный трансформатор Taschibra 150 Вт представляет собой отличную основу для создания универсального блока питания. После несложных доработок он превращается в полноценный лабораторный источник питания с защитой и индикацией. Такая модификация позволяет существенно расширить возможности применения недорогого электронного трансформатора.
Эксперименты с электронным трансформатором Taschibra (Ташибра, Tashibra) » Журнал практической электроники Датагор
Думаю, что достоинства этого трансформатора оценили уже многие из тех, кто когда-либо занимался проблемами питания различных электронных конструкций. А достоинств у этого электронного трансформатора — не мало. Малый вес и габариты (как и у всех аналогичных схем), простота переделки под собственные нужды, наличие экранирующего корпуса, невысокая стоимость и относительная надежность (по крайней мере, если не допускать экстремальных режимов и КЗ, изделие, выполненное по аналогичной схеме, способно проработать долгие годы).
Диапазон применения блоков питания на базе «Tasсhibra» может быть весьма широким, сопоставимым с применением обычных трансформаторов.
Применение оправдано в случаях дефицита времени, средств, отсутсвия необходимости стабилизации.
Ну, что, — поэксперемтируем? Сразу оговорюсь, что целью экспериментов являлась проверка цепи запуска «Tasсhibra» при различных нагрузках, частотах и применении различных трансформаторов.

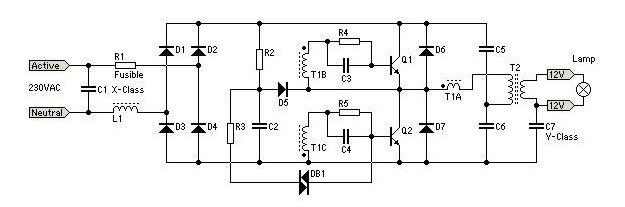

Несмотря на большое количество опубликованных схем электронного трансформатора, не поленюсь еще раз выложить ее на обозрение. Смотрим рис1, иллюстрирующий начинку «Tashibra».
Исключён фрагмент. Полный вариант доступен меценатам и полноправным членам сообщества.

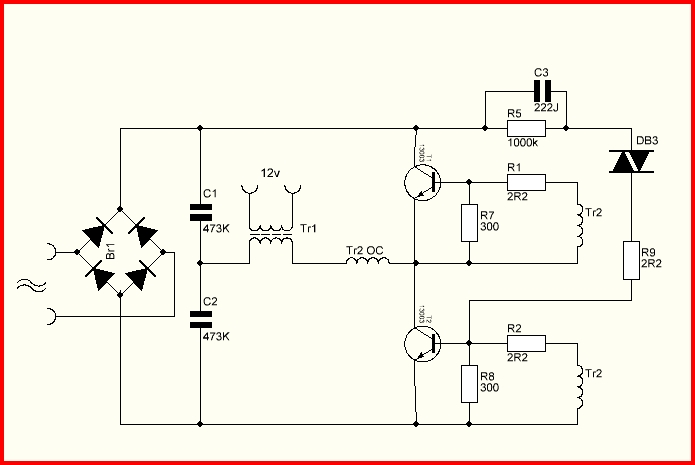

Схема справедлива для ЭТ «Tashibra» 60-150Вт. Издевательство же производилось на ЭТ 150Вт. Предполагается, однако, что ввиду идентичности схем, результаты экспериментов с легкостью можно проецировать на экземпляры как с меньшей, так и с большей мощностью.
И еще раз напомню, чего же не хватает «Tashibra» для полноценного блока питания.
1. Отсутствие входного сглаживающего фильтра (он же — противопомеховый, предотвращающий попадание продуктов преобразования в сеть),
Токовая ПОС, допускающая возбуждение преобразователя и его нормальную работу лишь при наличии определенного тока нагрузки,3. Отсутствие выходного выпрямителя,
4. Отсутствие элементов выходного фильтра.
Попробуем исправить все перечисленные недостатки «Tasсhibra» и попытаемся добиться его приемлемой работы с желаемыми выходными характеристиками. Для начала даже не будем вскрывать корпус электронного трансформатора, а просто добавим недостающие элементы…
1. Входной фильтр: конденсаторы С`1, C`2 с симметричным двухобмоточным дросселем (трансформатором) T`1
2. диодный мост VDS`1 со сглаживающим конденсатором C`3 и резистором R`1 для защиты моста от зарядного тока конденсатора.
Сглаживающий конденсатор обычно выбирается из расчета 1,0 — 1,5мкФ на ватт мощности, а параллельно конденсатору следует подключить разрядный резистор сопротивлением 300-500кОм для безопасности (прикосновение к выводам заряженного относительно высоким напряжением конденсатора — не очень приятно).
Резистор R`1 можно заменить термистором 5-15Ом/1-5А. Такая замена в меньшей степени снизит КПД трансформатора.
На выходе ЭТ, как показано в схеме на рис3, подсоединим цепь из диода VD`1, конденсаторов C`4-C`5 и дросселя L1, включенного между ними, — для получения фильтрованного постоянного напряжения на выходе «пациента». При этом, на полистироловый конденсатор, размещенный непосредственно за диодом, приходится основная доля поглощения продуктов преобразования после выпрямления. Предполагается, что электролитический конденсатор, «спрятанный» за индуктивностью дросселя, будет выполнять лишь свои прямые функции, предотвращая «провал» напряжения при пиковой мощности подключенного к ЭТ устройства. Но и параллельно ему рекомендуется установить неэлектролитический конденсатор.
После добавления входной цепи в работе электронного трансформатора произошли изменения: амплитуда выходных импульсов (до диода VD`1) несколько возросла за счет повышения напряжения на входе устройства за счет добавления C`3 и модуляция частотой 50Гц уже практически отсутствует.
Это — при расчетной для ЭТ нагрузке.
Однако этого недостаточно. «Tashibra» не желает запускаться без существенного тока нагрузки.
Установка на выходе преобразователя нагрузочных резисторов для возникновения какого-либо минимального значения тока, способного запустить преобразователь, лишь снижает общий КПД устройства. Запуск при токе нагрузки около 100мА производится на очень низкой частоте, которую достаточно сложно будет отфильтровать, если блок питания предполагается для совместного применения с УМЗЧ и другим аудио-оборудованием с небольшим током потребления в режиме отсутствия сигнала, например. Амплитуда импульсов при этом также — меньше, чем при полной нагрузке.
Изменение частоты в режимах различной мощности — довольно сильное: от пары до нескольких десятков килогерц. Это обстоятельство накладывает существенные ограничения на использование «Tashibra» в таком (пока еще) виде при работе со многими устройствами.
Но — продолжим. Встречались предложения подключения дополнительного трансформатора к выходу ЭТ, как это показано, например, на рис2.
Предполагалось, что первичная обмотка дополнительного трансформатора способна создать ток, достаточный для нормальной работы базовой схемы ЭТ. Предложение, однако, заманчиво лишь тем, что не разбирая ЭТ, с помощью дополнительного трансформатора можно создать набор необходимых (по своему вкусу) напряжений. На самом деле тока холостого хода дополнительного трансформатора недостаточно для запуска ЭТ. Попытки увеличения тока (вроде лампочки на 6,3ВХ0,3А, подключенной к дополнительной обмотке), способного обеспечить НОРМАЛЬНУЮ работу ЭТ, приводили лишь к запуску преобразователя и зажиганию лампочки.
Но, быть может, кого-то заинтересует и этот результат, т.к. подключение дополнительного трансформатора справедливо и во многих других случаях для решения множества задач. Так, например, дополнительный трансформатор можно использовать совместно со старым (но рабочим) компьютерным БП, способного обеспечить значительную мощность на выходе, но имеющего ограниченный (зато — стабилизированный) набор напряжений.
Можно было бы и далее продолжать искать истину в шаманстве вокруг «Tashibra», однако, я счел для себя эту тему исчерпанной, т.к. для достижения необходимого результата (устойчивый запуск и выход на рабочий режим при отсутствии нагрузки, а, значит, и — высокий КПД; небольшое изменение частоты при работе БП от минимальной до максимальной мощности и устойчивый запуск при максимальной нагрузке) гораздо эффективней — влезть внутрь «Tashibra» и произвести все необходимые изменения в схеме самого ЭТ таким образом, как это показано на рис 4.
Тем более, чт ос полсотни подобных схем мною было собрано еще во времена эры компьютеров «Спектрум» (именно для этих компьютеров). Различный УМЗЧ, запитанные аналогичными БП, где-то работают и сейчас. БП, выполненные по этой схеме, проявили себя с наилучшей стороны, работая, будучи собранными из самых различных комплектующих и в различных вариантах.
Тем более, что это совсем не сложно.
Выпаиваем трансформатор.
Разогреваем его для удобства разборки, чтобы перемотать вторичную обмотку для получения желаемых выходных параметров так, как показано на этом фото или с помощью любых других технологий.
В данном случае трансформатор выпаян лишь для того, чтобы поинтересоваться его моточными данными (кстати: Ш-образный магнитопровод с круглым керном, стандартных для компьютерных БП габаритов с 90 витками первичной обмотки, намотанными в 3 слоя проводом диаметром 0,65мм и 7-ю витками вторичной обмотки с впятеро сложенным проводом диаметром приблизительно 1,1мм; все это без малейшей межслойной и межобмоточной изоляции — только лак) и освободить место для другого трансформатора.
Для экспериментов мне было проще использовать кольцевые магнитопроводы. Занимают меньше места на плате, что дает (при необходимости) возможность использования дополнительных компонентов в объеме корпуса. В данном случае использовалась пара ферритовых колец с внешним, внутренним диаметрами и высотой, соответственно 32Х20Х6мм, сложенных вдвое (без склеивания) — Н2000-НМ1.
90 витков первички (диаметр провода — 0,65мм) и 2Х12 (1,2мм) витков вторички с необходимой межобмоточной изоляцией.
Обмотка связи содержит 1 виток монтажного провода диаметром 0,35мм. Все обмотки наматываются в порядке, соответствующем нумерации обмоток. Изоляция самого магнитопровода — обязательна. В данном случае магнитопровод обмотан двумя слоями изоленты, надежно, кстати, фиксируя сложенные кольца.
Перед установкой трансформатора на плату ЭТ, выпаиваем токовую обмотку коммутирующего трансформатора и используем ее в качестве перемычки, запаяв туда же, но уже не пропуская через окно кольца трансформатора.
Устанавливаем намотанный трансформатор Tr2 на плату, запаяв выводы в соответствии со схемой на рис 4. и пропускаем провод обмотки III в окно кольца коммутирующего трансформатора. Используя жесткость провода, образуем подобие геометрически замкнутой окружности и виток обратной связи готов. В разрыв монтажного провода, образующего обмотки III обоих (коммутирующего и силового) трансформаторов, припаиваем достаточно мощный резистор (>1Вт) сопротивлением 3-10 Ом.
На схеме в рис 4 штатные диоды ЭТ не используются. Их следует удалить, как, впрочем, и резистор R1 в целях повышения КПД блока в целом. Но можно и пренебречь несколькими процентами КПД и оставить перечисленные детали на плате. По крайней мере, в момент проведения экспериментов с ЭТ, эти детали оставались на плате. Резисторы, установленные базовых цепях транзисторов следует оставить — они выполняют функции ограничения тока базы при запуске преобразователя, облегчая его работу на емкостную нагрузку.
Транзисторы непременно следует установить на радиаторы через изолирующие теплопроводящие прокладки (повзаимствованные, например, у неисправного компьютерного БП), предотвратив, тем самым их случайный мгновенный разогрев и обеспечив некоторую собственную безопасность в случае прикосновения к радиатору во время работы устройства.
Кстати, электрокартон, используемый в ЭТ для изоляции транзисторов и платы от корпуса, не является теплопроводным. Поэтому при «упаковке» готовой схемы БП в штатный корпус, между транзисторами и корпусом следует установить именно такие прокладки.
Лишь в этом случае будет обеспечен хоть какой-то теплоотвод. При использовании преобразователя с мощностями свыше 100Вт на корпус устройства необходимо установить дополнительный радиатор. Но это, так, — на будущее.
А пока, закончив монтаж схемы, выполним еще один пункт безопасности, включив его вход последовательно через лампу накаливания мощностью 150-200 Вт. Лампа, в случае нештатной ситуации (КЗ, например) ограничит ток через конструкцию до безопасной величины и в худшем случае создаст дополнительное освещение рабочего пространства.
В лучшем случае, при некотрой наблюдательности лампой можно пользоваться, как индикатором, например, — сквозного тока. Так, слабое (или несколько более интенсивное) свечение нити лампы при ненагруженном или слабо нагруженном преобразователе, будет свидетельствовать о наличии сквозного тока. Подтверждением может послужить температура ключевых элементов — разогрев в режиме сквозного тока будет довольно быстрым.
При работе исправного преобразователя видимое на фоне дневного света свечение нити 200-ваттной лампы проявится лишь на пороге 20-35 Вт.
Итак, все готово для первого пуска переделанной схемы «Tashibra». Включаем для начала — без нагрузки, но не забываем о предварительно подключенном вольтметре на выход преобразователя и осциллографе. При правильно сфазированных обмотках обратной связи, преобразователь должен запуститься без проблем.
Если запуска не произошло, то провод, пропущенный в окно коммутирующего трансформатора (отпаяв его предварительно от резистора R5), пропускаем с другой стороны, придав ему, опять же, вид законченного витка. Подпаиваем провод к R5. Вновь подаем питание на преобразователь. Не помогло? Ищите ошибки в монтаже: КЗ, «непропаи», ошибочно установленные номиналы.
При запуске исправного преобразователя с указанными моточными данными, на дисплее осциллографа, подсоединенного к вторичной обмотке трансформатора Tr2 (в моем случае — к половине обмотки) будет отображена неизменяющаяся во времени последовательность четких прямоугольных импульсов. Частота преобразования подбирается резистором R5 и в моем случае при R5=5,1 Ohm, частота ненагруженного преобразователя составила 18 кГц.
При нагрузке 20 Ом — 20,5 кГц. При нагрузке 12 Ом — 22,3 кГц. Нагрузка подсоединялась непосредственно к контролируемой приборами обмотке трансформатора с действующим значением напряжения 17,5 В. Расчетное значение напряжения было несколько иным (20 В), но выяснилось, что вместо номинала 5,1 Ом, сопротивление установленного на плате R1=51 Ом. Будьте внимательны к подобным сюрпризам от китайсикх товарищей.
Впрочем, я счел возможность продолжить эксперименты без замены этого резистора, несмотря на его существенный, но терпимый нагрев. При отдаваемой преобразователем мощности в нагрузку около 25 Вт, мощность, рассеиваемая на этом резисторе не превышала 0,4 Вт.
Что же касается потенциальной мощности БП, то при частоте 20кГц установленный трансформатор сможет отдать в нагрузку не более 60-65Вт.
Попробуем частоту повысить. При включении резистора (R5) сопротивлением 8,2 Ом, частота преобразователя без нагрузки возросла до 38,5 кГц, с нагрузкой 12 Ом — 41,8 кГц.
При такой частоте преобразования с имеющимся силовым трансформатором можно смело обслужить нагрузку мощностью до 120Вт.
С сопротивлениями в цепи ПОС можно экспериментировать и дальше, добиваясь необходимого значения частоты, имея ввиду, однако, что слишком большое сопротивление R5 может приводить к срывам генерации и нестабильному запуску преобразователя. При изменении параметров ПОС преобразователя, следует контролировать ток, проходящий через ключи преобразователя.
Можно эксперементировать так же и с обмотками ПОС обоих трансформаторов на свой страх и риск. При этом следует предварительно произвести расчеты количества витков коммутирующего трансформатора по формулам, размещенным на страничке //interlavka.narod.ru/stats/Blokpit02.htm, например, или с помощью оной из программ г-на Москатова, размещенных на страничке его сайта //www.moskatov.narod.ru/Design_tools_pulse_transformers.html.
Можно избежать нагрева резистора R5, заменив его.
.. конденсатором. Цепь ПОС при этом безусловно пробретает некоторые резонансные свойства, но каких либо ухудшений в работе БП не проявляется. Более того, конденсатор, установленный взамен резистора, нагревается значительно меньше, чем замененный резистор. Так, частота при установленном конденсаторе емкостью 220nF, возросла до 86,5кГц (без нагрузки) и составила при работе на нагрузку 88,1кГц.
Запуск и работа преобразователя оставались такими же стабильными, как и в случае с применением резистора в цепи ПОС. Заметим, что потенциальная мощность БП пи такой частоте возрастает до 220 Вт (минимально).
Мощность трансформатора: значения — приблизительны, с определенными допущениями, но не завышены.
К сожалению, у меня не было возможности для испытания БП с большим нагрузочным током, но, полагаю, что и описания произведенных экспериментов достаточно для того, чтобы обратить внимание многих на такие, вот, простые схемки преобразователей питания, достойных для использования в самых различных конструкциях.
Заранее приношу извинения за возможные неточности, недоговоренности и погрешности. Исправлюсь в ответах на ваши вопросы.
Электронный трансформатор taschibra 200w схема. Увеличение мощности электронного трансформатора эт
Недавно в магазине на глаза попался электронный трансформатор для галогенных ламп. Стоит такой трансформатор копейки — всего 2,5$, что в разы дешевле стоимости используемых в нем компонентов. Блок был куплен для опытов. Как позже оказалось, он не имел защиту и при КЗ случился настоящий взрыв… Трансформатор был довольно мощным (150 Ватт), поэтому на входе был установлен предохранитель, который буквально лопнул. После проверки, оказалось, что половина компонентов сгорело. Ремонт обойдется дорого, да и незачем тратить нервы и время, лучше купить новый. На следующий день были куплены сразу три трансформатора на 50, 105 и 150 ватт.
Планировалось доработать блок, поскольку это был ИБП — без каких-либо фильтров и защит.
После доработки должен был получиться мощный ИБП, основная особенность которого — компактность.
Для начала блок был снабжен сетевым фильтром.
Дроссель был выпаян из блока питания DVD проигрывателя, состоит из двух идентичных обмоток, каждая содержит по 35 витков провода 0.3мм. Только проходя через фильтр, напряжение подается на основную схему. Для сглаживания НЧ помех использовались конденсаторы на 0.1 мкФ (подобрать с напряжением 250-400 вольт). Светодиод показывает наличие сетевого напряжения.
Регулятор напряжения
Была использована схема с применением всего одного транзистора. Эта самая простая схема из всех существующих, содержит пару компонентов и работает очень хорошо. Недостаток схемы — перегрев транзистора при больших нагрузках, но все не так уж и страшно. В схеме можно использовать любые мощные биполярные НЧ транзисторы обратной проводимости — КТ803,805,819,825,827 — рекомендую использовать последние три. Подстроечник можно брать с сопротивлением 1…6.8к, дополнительный защитный резистор берем с мощностью 0,5-1 Ватт.
Регулятор готов, идем дальше.
Защита
Еще одна простая схема, по сути это защита от переплюсовки. Реле буквально любое на 10-15 Ампер. Диод тоже можно применить любой выпрямительный, с током 1 ампер и более (отлично справляется широко применяемый 1N4007). Светодиод сигнализирует о неправильной полярности. Эта система отключает напряжение, если на выходе КЗ или неправильно подключено проверяемое устройство. БП можно использовать для проверки работоспособности самодельных УНЧ, преобразователей, автомагнитол и т.п., при этом не нужно боятся, что вдруг перепутаете полярность питания.
В дальнейшем мы рассмотрим еще несколько простых переделок электронного трансформатора, ну а пока у нас есть простой, компактный и мощный ИБП, который можно использовать в качестве лабораторного блока для начинающего.
Список радиоэлементов
| Обозначение | Тип | Номинал | Количество | Примечание | Магазин | Мой блокнот |
|---|---|---|---|---|---|---|
| Т1 | Биполярный транзистор | КТ827А | 1 | Поиск в Fivel | В блокнот | |
| VD1 | Выпрямительный диод | 1N4007 | 1 | Поиск в Fivel | В блокнот | |
| Диодный мост | 1 | Поиск в Fivel | В блокнот | |||
| С1, С2 | Конденсатор | 0. 1 мкФ | 2 |
Экономия . При нынешних ценах на медь и сталь, гораздо дешевле установить небольшую плату с десятком деталей и маленьким импульсным трансформатором на ферритовом сердечнике.
Габариты . Аналогичный по мощности электронный трансформатор будет иметь размер в 5 раз меньше, и на столько же меньший вес.
Стабильность . В ЭТ чаще всего уже встроена защита от замыканий и перегрузок по току (кроме дешёвых китайских), а диапазон входных напряжений составляет 100-270 вольт. Согласитесь — ни один обычный трансформатор не даст стабильности выходных напряжений при таком разбросе питания.
Поэтому не удивительно, что и радиолюбители стали всё чаще использовать эти импульсные преобразователи напряжения для питания своих самодельных конструкций.
Как правило, такие ЭТ выпускают на напряжение 12В, но повысить или понизить его, а так-же добавить ещё несколько дополнительных напряжений (например при создании двухполярного источника питания УНЧ), можно домотав несколько витков на ферритовом кольце.
И вам не придётся тратить сотни метров провода, так как в отличии от обычного трансформатора на железе, здесь идёт примерно 1 виток на вольт. А в более мощных электронных трансформаторах пол витка и менее — смотрите на фото ниже, где показаны 60-ти и 160-ти ваттные трансформаторы.
В первом случае 12-ти вольтовая обмотка содержит 12 витков, а во втором всего 6. Следовательно чтоб получить допуустим 300 вольт выходного напряжения (для питания лампового усилителя), нужно будет домотать всего 150 витков. Если надо получить меньшее напряжение, чем 12В — делаем отвод от штатной обмотки. Типовая :
Только следует учесть, что большинство таких импульсных трансформаторов не запускаются с током нагрузки менее 1А.
Для различных моделей минимальный ток может отличаться. А здесь читайте подробнее о доработках китайских ЭТ , позволяющих запускаться им даже при малых токах и не боятся КЗ.
О мощности электронных трансформаторов. Не слишком доверяйте написанному на корпусе ЭТ. Если он маркирован, как трансформатор 160 ватт, то уже при 100 ваттах нагрев будет такой, что возникнет риск выхода из строя выходных ключевых транзисторов. Поэтому мысленно делите её пополам. Или ставьте транзисторы на нормальные радиаторы не забывая про термопасту.
Цены на электронные трансформаторы сравнимы с аналогичными на железе. Так ЭТ 160 ватт стоит в нашем магазине электротоваров 5 долларов, а более слабый ЭТ на 60 ватт — 3 доллара. В общем единственным недостатком электронных трансформаторов можно считать повышенный уровень ВЧ помех и меньшую надёжность в работе. Если вы его спалили — чинить нет смысла, вероятность удачного ремонта не высока (если конечно проблема не в предохранителе на входе 220В).
Дешевле просто купить новый.
Обсудить статью ТРАНСФОРМАТОР ЭЛЕКТРОННЫЙ ПОНИЖАЮЩИЙ
Электронные трансформаторы приходят на смену громоздким трансформаторам со стальным сердечником. Сам по себе электронный трансформатор, в отличие от классического, представляет собой целое устройство — преобразователь напряжения.
Применяются такие преобразователи в освещении для питания галогенных ламп на 12 вольт. Если вы ремонтировали люстры с пультом управления , то, наверняка, встречались с ними.
Вот схема электронного трансформатора JINDEL (модель GET-03 ) с защитой от короткого замыкания.
Основными силовыми элементами схемы являются n-p-n транзисторы MJE13009 , которые включены по схеме полумост. Они работают в противофазе на частоте 30 — 35 кГц. Через них прокачивается вся мощность, подаваемая в нагрузку — галогенные лампы EL1…EL5. Диоды VD7 и VD8 необходимы для защиты транзисторов V1 и V2 от обратного напряжения.
Симметричный динистор (он же диак) необходим для запуска схемы.
На транзисторе V3 (2N5551 ) и элементах VD6, C9, R9 — R11 реализована схема защиты от короткого замыкания на выходе (short circuit protection ).
Если в выходной цепи произойдёт короткое замыкание, то возросший ток, протекающий через резистор R8, приведёт к срабатыванию транзистора V3. Транзистор откроется и заблокирует работу динистора DB3, который запускает схему.
Резистор R11 и электролитический конденсатор С9 предотвращают ложное срабатывание защиты при включении ламп. В момент включения ламп нити холодные, поэтому преобразователь выдаёт в начале пуска значительный ток.
Для выпрямления сетевого напряжения 220V используется классическая мостовая схема из 1,5-амперных диодов 1N5399 .
В качестве понижающего трансформатора используется катушка индуктивности L2. Она занимает почти половину пространства на печатной плате преобразователя.
В силу своего внутреннего устройства, электронный трансформатор не рекомендуется включать без нагрузки.
Поэтому, минимальная мощность подключаемой нагрузки составляет 35 — 40 ватт. На корпусе изделия обычно указывается диапазон рабочих мощностей. Например, на корпусе электронного трансформатора, что на первой фотографии указан диапазон выходной мощности: 35 — 120 ватт. Минимальная мощность нагрузки его составляет 35 ватт.
Галогенные лампы EL1…EL5 (нагрузку) лучше подключать к электронному трансформатору проводами не длиннее 3 метров. Так как через соединительные проводники протекает значительный ток, то длинные провода увеличивают общее сопротивление в цепи. Поэтому лампы, расположенные дальше будут светить тусклее, чем те, которые расположены ближе.
Также стоит учитывать и то, что сопротивление длинных проводов способствует их нагреву из-за прохождения значительного тока.
Стоит также отметить, что из-за своей простоты электронные трансформаторы являются источниками высокочастотных помех в сети. Обычно, на входе таких устройств ставится фильтр , который блокирует помехи.
Как видим по схеме, в электронных трансформаторах для галогенных ламп нет таких фильтров. А вот в компьютерных блоках питания, которые собираются также по схеме полумоста и с более сложным задающим генератором, такой фильтр, как правило, монтируется.
Такой интересный компонент, как электронный трансформатор, так и просится для разнообразных радиолюбительских поделок. Цена его составляет всего пару долларов, и его легко можно приобрести и переделать в блок питания или компактное автомобильное зарядное устройство. Сегодня мы расскажем, как можно сделать блок питания из электронного трансформатора.
Основу нашего блока питания составит китайский электронный трансформатор с защитой от короткого замыкания под названием Taschibra , мощностью 105 Вт , схема которого изображена ниже.
Использовать его как обычный блок питания без доделки практически невозможно т.к. основная проблема в том, что на выходе электронного трансформатор переменное напряжение высокой частоты.
Также такой трансформатор не способен работать без минимальной нагрузки.
Мы расскажем о методе переделки, при котором электронный трансформатор даже не придется разбирать, достаточно к его выходу подключить небольшую плату. На схеме ее компоненты выделены красной рамкой.
Она состоит из диода (обязательно используется диод Шоттки и фильтрующего конденсатора). Для запуска блока к его выходу должна быть подключено небольшая лампочка.
Как подобрать диод Шоттки. Первым делом нужно знать выходное напряжение электронного трансформатора. Как правило, оно составляет 12 В, а также максимальную силу тока, у нашего трансформатора она будет порядка 8 А. В зависимости от этих параметров и подбирается диод Шоттки.
Подбирать диод нужно с максимальным обратным напряжением как минимум в 3 раза выше, чем напряжение на выходе электронного трансформатора. По току лучше выбрать диод, прямой ток которого как минимум в 1,5 раза больше максимально выдаваемого с Вашего БП.
Примерно так выглядит наша плата.
Как видим, БП из электронного трансформатора работает, и на выходе мы уже имеем постоянный сглаженный ток. Если есть желание и возможность, тогда лучше составить более качественный фильтр и не ограничиваться лишь одним электролитическим конденсатором на выходе. Также при эксплуатации транзисторы и диод Шоттки необходимо установить на радиатор.
Где применять такой мощный блок питания из электронного трансформатора, решать только Вам. Конечно, он не подойдет для питания приемников или высококачественных усилителей, но с легкостью справится со светодиодной лентой, небольшим двигателем или другими нетребовательными приборами.
Вконтакте
Многие начинающие радиолюбители, и не только, сталкиваются с проблемами при изготовлении мощных источников питания. Сейчас в продаже появилось большое количество электронных трансформаторов, используемых для питания галогенных ламп. Электронный трансформатор представляет собой полумостовой автогенераторный импульсный преобразователь напряжения.
Импульсные преобразователи имеют высокий КПД, малые размеры и вес.
Стоят данные изделия не дорого, примерно 1рубль за один ватт. Их после доработки вполне можно использовать для питания радиолюбительских конструкций. В сети есть немало статей по этой теме. Хочу поделиться своим опытом переделки электронного трансформатора Taschibra 105W.

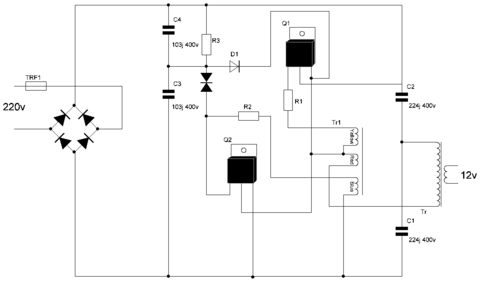

Рассмотрим принципиальную схему электронного преобразователя.
Напряжение сети через предохранитель поступает на диодный мост D1-D4 .
Выпрямленное напряжение питает полумостовой преобразователь на
транзисторах Q1 и Q2. В диагональ моста, образованного этими
транзисторами и конденсаторами С1, С2, включена обмотка I импульсного
трансформатора Т2. Запуск преобразователя обеспечивается цепью,
состоящей из резисторов R1, R2, конденсатора С3, диода D5 и диака D6.
Трансформатор обратной связи Т1 имеет три обмотки — обмотка обратной
связи по току, которая включена последовательно с первичной обмоткой
силового трансформатора, и две обмотки по 3 витка, питающие базовые цепи
транзисторов.
Выходное напряжение электронного трансформатора представляет собой
прямоугольные импульсы частотой 30 кГц, промодулированные частотой 100
Гц.
Для того, чтобы использовать электронный трансформатор в качестве источника питания, его необходимо доработать.
Подключаем на выходе выпрямительного моста конденсатор, для сглаживания
пульсаций выпрямленного напряжения. Емкость выбирается из расчета 1мкФ
на 1Вт. Рабочее напряжение конденсатора должно быть не менее 400В.
При включении в сеть выпрямительного моста с конденсатором возникает
бросок тока, поэтому нужно в разрыв одного из сетевых проводов включить
терморезистор NTC или резистор 4,7 Ом 5Вт. Это ограничит пусковой ток.
Если необходимо другое выходное напряжение, перематываем вторичную обмотку силового трансформатора. Диаметр провода (жгута из проводов) выбирается исходя из тока нагрузки.
Электронные трансформаторы имеют ОС по току, поэтому выходное напряжение
будет изменяться в зависимости от нагрузки.
Если нагрузка не
подключена, трансформатор не запустится. Для того чтобы этого не было,
нужно изменить схему обратной связи по току на ОС по напряжению.
Обмотку обратной связи по току удаляем и вместо нее на плате ставим
перемычку. Затем пропускаем гибкий многожильный провод через силовой
трансформатор и делаем 2 витка, далее пропускаем провод через
трансформатор обратной связи и делаем один виток. Концы, пропущенного
через силовой трансформатор и трансформатор обратной связи провода,
соединяем через два параллельно соединенных резистора 6,8 Ом 5 Вт. Этим
токоограничивающим резистором устанавливается частота преобразования
(примерно 30кГц). При увеличении тока нагрузки частота становится
больше.
Если преобразователь не запустится необходимо изменить направление намотки.
В трансформаторах Taschibra транзисторы прижаты к корпусу через картон,
что небезопасно при эксплуатации. К тому же бумага очень плохо проводит
тепло. Поэтому лучше установить транзисторы через теплопроводящую
прокладку.
Для выпрямления переменного напряжения частотой 30кГц на выходе электронного трансформатора устанавливаем диодный мост.
Наилучшие результаты показали, из всех опробованных диодов,
отечественные КД213Б (200В; 10А; 100кГц; 0,17мкс). При больших токах
нагрузки они греются, поэтому их необходимо установить на радиатор через
теплопроводящие прокладки.
Электронные трансформаторы плохо работают с емкостной нагрузкой или не
запускаются вообще. Для нормальной работы необходим плавный запуск
устройства. Обеспечению плавного запуска способствует дроссель L1.
Совместно с конденсатором 100мкФ он также выполняет функцию фильтрации
выпрямленного напряжения.
Дроссель L1 50мкГ наматывается на сердечнике Т106-26 фирмы Micrometals и
содержит 24 витка проводом 1,2мм. Такие сердечники (жёлтого цвета, с
одной гранью белого цвета) применяются в компьютерных блоках питания.
Внешний диаметр 27мм, внутренний 14мм, и высота 12мм. Кстати, в убитых
блоках питания можно найти и другие детали, в том числе терморезистор.
Если у вас есть шуруповерт или другой инструмент, у которого аккумуляторная батарея выработала свой ресурс, то в корпусе этой батареи можно поместить блок питания из электронного трансформатора. В результате у вас получится инструмент, работающий от сети.
Для стабильной работы на выходе блока питания желательно поставить резистор приблизительно 500 Ом 2Вт.
В процессе наладки трансформатора нужно быть предельно внимательным и аккуратным. На элементах устройства присутствует высокое напряжение. Не касайтесь фланцев транзисторов, чтобы проверить греются они или нет. Необходимо также помнить, что после выключения конденсаторы остаются заряженными некоторое время.
Электронный трансформатор TASCHIBRA 150W MAX
Описание
Дизайн чертежа
схематическая диаграмма
（ 1 / ）
печатная плата
（ 1 / ）
Пусто
| ID | Имя | Обозначение | След | Количество |
|---|---|---|---|---|
| 1 | 1N5399 | Д1,Д2,Д3,Д4 | 1N5391 — 1N5399 | 4 |
| 2 | 0,22 мкФx400 В | С2, С1 | КРЫШКА 274X400В | 2 |
| 3 | ЭБ13007Д | К1, Кв2 | 13009 | 2 |
| 4 | 2. 2Р | РБ1, РБ2 | РЕЗ 1/4 Вт | 2 |
| 5 | 58т | Т1-И | КАТУШКА 8 ММ | 1 |
| 6 | 4т | Т2-III, Т2-I | КАТУШКА 5 ММ | 2 |
| 7 | 5т | Т1-II | КАТУШКА 13 ММ | 1 |
| 8 | 1т | Т2-II | КАТУШКА 5 ММ | 1 |
| 9 | 22Р | Р1 | РЕЗ 1/4 Вт | 1 |
| 10 | 1N4007 | Д5 | 1N400(1-7) | 1 |
| 11 | 510k 1/2 Вт | ринггитов | РЕЗ 1/2 Вт | 1 |
| 12 | 10nFx100В | С3 | 2А103Дж | 1 |
| 13 | ДБ3 | ДБ3 | ДБ3 8 мм | 1 |
| 14 | 230 В переменного тока | ИН1, ИН2 | ОТВЕРСТИЕ CS 1,5 | 2 |
| 15 | 12 В переменного тока | ВЫХ1,ВЫХ2 | ОТВЕРСТИЕ CS 4 | 2 |
| 16 | 1к | ПРЕДОХРАНИТЕЛЬ | РЕЗ 1/2 Вт | 1 |
Развернуть
Приложения к проекту
Участники проекта
0
0
Собрать в альбом
Идет загрузка.
..
Добавить этот проект в альбом?
Разветвленный проект будет установлен как частный в личном рабочем пространстве. Вы продолжаете?
Отправить сообщение Rocktronica
- Складывать
我要咨询
我要咨询
800821856
服务时间
周一至周五 9:00~18:00
- 0755 — 2382 4495
- 153 6159 2675
服务时间
周一至周五 9:00~18:00
立创EDA微信号
easyeda
QQ交流群
664186054
立创EDA公众号
lceda-cn
Простая схема усилителя на 150 Вт на транзисторах
agatam 55 Комментарии
Этот усилитель мощностью 150 Вт предназначен для обеспечения полного усиления музыкальной мощности мощностью 150 Вт от пика до пика через громкоговоритель с сопротивлением 4 Ом.
В этом посте мы узнаем, как сделать простую схему усилителя мощности на 150 Вт, используя типичную схему OCL, которая обеспечивает дешевую компоновку и использование минимального количества компонентов с высокой надежностью.
Введение
На рисунке можно увидеть идеально симметричный усилитель на основе OCL, использующий дискретные компоненты, подходящие для всех энтузиастов и любителей электроники для углубленного практического изучения его топологии.
Эта схема усилителя OCL представляет собой усилитель мощности среднего диапазона, способный выдавать хорошие 150 Вт мощности благодаря своей симметричной структуре, широкой частотной характеристике, простой компоновке и так далее. Качество звука будет вполне удовлетворительным и сравнимым с другими эквивалентными высококачественными усилителями, обычно предпочитаемыми пользователями для домашнего использования.
Как работает схема усилителя
Первый каскад схемы можно увидеть построенной с комплементарной симметричной дифференциальной конфигурацией, каждый из каналов BJT с использованием 2SC1815, 2SA1015 потребляет около 1 мА, в то время как в состоянии покоя
Следующий каскад предназначен для управления усилением напряжения, и в нем также используется дополнительная двухтактная конструкция с набором дополнительной пары биполярных транзисторов высокой мощности, а именно A180, C180, которые работают с током около 5 мА.
Два 1N4148 обеспечивают падение напряжения 1,6 В, необходимое для смещения соответствующих баз комплементарных биполярных транзисторов.
Следующие два комплементарных силовых биполярных транзистора с участием TIP41C, TIP42C создают драйверный каскад или промежуточный буферный каскад для последних силовых транзисторов.
Включение этого высокоэффективного буферного/драйверного каскада становится одной из основных особенностей современной конструкции усилителя OCL, которая помогает обеспечить высокий импеданс нагрузки и тем самым обеспечивает очень стабильный выходной каскад усилителя с более высоким коэффициентом усиления.
Кроме того, этот тип безконденсаторной топологии также обеспечивает более низкое выходное сопротивление выходного силового транзисторного каскада, что, в свою очередь, помогает ускорить зарядку емкости выходного перехода Cbe, тем самым улучшая общие переходные характеристики и стабильность частоты схемы.
Однако рабочий ток этой ступени может быть немного выше, около (10-20) мА, для каждого из каналов, который иногда может достигать 100 мА при более высокой полной громкости, это происходит из-за того, что указанный ток покоя может быть способный насыщать выходной каскад до самых оптимальных уровней.
Как видно из приведенной схемы усилителя мощностью 150 Вт, эмиттерные сопротивления драйверного каскада имеют плавающее окончание, и они не подключены к линии заземления, что приводит к тому, что усилитель обычно работает в диапазоне класса А. , и обеспечить максимальное напряжение смещения для выходного каскада.
Выходной каскад мощности подключается с использованием традиционной комплементарной конструкции без конденсатора и имеет уровень FT (частотного перехода) до 60 МГц на биполярных транзисторах C2922, A1216, потребляемый ток покоя около 100 мА.
В усилителе также используется петля отрицательной обратной связи между выходным каскадом и входным инвертирующим каскадом, что устанавливает уровень усиления усилителя приблизительно 31. , вы можете заменить их следующими эквивалентами.
- VT1, VT2 = BC546
- VT3, VT4 = BC556
- VT6 = MJE340
- VT5 = MJE350
- VT9 = TIP3055
- VT10 = TIP2955
Как преобразовать в усилитель мощности большей мощности
мощностью 150 ватт, а на самом деле Спецификации на самом деле никогда не ограничиваются для таких конструкций.
