Какие особенности имеет усилитель на микросхеме TDA1557Q. Как правильно собрать схему усилителя на TDA1557Q. Каковы основные характеристики и преимущества TDA1557Q. Где можно применять усилитель на данной микросхеме.
Особенности и характеристики микросхемы TDA1557Q
TDA1557Q — это интегральная микросхема усилителя мощности звуковой частоты, разработанная компанией Philips. Данная микросхема обладает следующими ключевыми характеристиками:
- Максимальная выходная мощность: 2 x 22 Вт (при напряжении питания 14.4 В)
- Диапазон напряжения питания: 6-18 В
- Входное сопротивление: 25 кОм
- Коэффициент усиления: 26 дБ
- Уровень входного сигнала: 50-1000 мВ
- Максимальный ток потребления: 4 А
Одной из главных особенностей TDA1557Q является возможность работы при широком диапазоне напряжений питания от 6 до 18 В. Это делает микросхему универсальной для применения как в автомобильной технике, так и в домашней аппаратуре.
Схема усилителя на TDA1557Q
Базовая схема усилителя на TDA1557Q очень проста и содержит минимум внешних компонентов:
- Сама микросхема TDA1557Q
- Два керамических конденсатора 0.1-0.47 мкФ на входах питания
- Разделительные конденсаторы по входу (1-10 мкФ)
- Резисторы для регулировки усиления (при необходимости)
Для работы усилителя также потребуется блок питания соответствующей мощности и качественный радиатор охлаждения для микросхемы.
Преимущества использования TDA1557Q
Усилитель на базе TDA1557Q имеет ряд существенных преимуществ:
- Простота схемы и минимум внешних компонентов
- Высокая выходная мощность при компактных размерах
- Широкий диапазон питающих напряжений
- Встроенная защита от перегрева и короткого замыкания
- Низкий уровень искажений
- Невысокая стоимость микросхемы
Благодаря этим преимуществам TDA1557Q является очень популярным выбором для построения недорогих и качественных усилителей мощности.
Применение усилителя на TDA1557Q
Данный усилитель находит широкое применение в различных областях:
- Автомобильные аудиосистемы
- Домашние музыкальные центры
- Портативные колонки
- Гитарные комбоусилители
- Системы оповещения
- Бытовая техника
Универсальность TDA1557Q позволяет использовать ее практически в любых устройствах, требующих компактного и недорогого усилителя мощности звука.
Рекомендации по сборке усилителя на TDA1557Q
При сборке усилителя на базе TDA1557Q следует учитывать несколько важных моментов:
- Обеспечить качественное охлаждение микросхемы с помощью радиатора достаточной площади
- Использовать качественный блок питания с хорошей фильтрацией
- Применять экранированные провода для подключения входных сигналов
- Правильно развязывать цепи питания конденсаторами
- При необходимости использовать дополнительные фильтры для снижения шумов
Соблюдение этих рекомендаций позволит добиться максимального качества звучания усилителя.
Сравнение TDA1557Q с аналогами
TDA1557Q имеет ряд аналогов от других производителей. Рассмотрим некоторые похожие микросхемы:
- TDA1554Q — более простая версия с меньшей выходной мощностью
- TDA1558Q — четырехканальный вариант схожий по характеристикам
- TDA7375 — аналог от STMicroelectronics
- LM4780 — похожая микросхема от Texas Instruments
При выборе между этими вариантами следует учитывать требуемую мощность, количество каналов и доступность компонентов.
Возможные проблемы при работе с TDA1557Q
При работе с усилителем на TDA1557Q могут возникнуть некоторые проблемы:
- Перегрев микросхемы при недостаточном охлаждении
- Появление шумов и помех из-за неправильной разводки платы
- Искажения звука при перегрузке по входу
- Выход из строя при превышении максимального напряжения питания
Большинство этих проблем можно избежать, внимательно следуя рекомендациям по сборке и эксплуатации усилителя.
Как решить проблему перегрева TDA1557Q?
Перегрев является одной из самых распространенных проблем при работе с TDA1557Q. Для ее решения можно предпринять следующие меры:
- Установить радиатор большей площади
- Использовать термопасту для улучшения теплового контакта
- Обеспечить дополнительное принудительное охлаждение вентилятором
- Снизить напряжение питания (если позволяет схема)
- Уменьшить уровень входного сигнала для снижения рассеиваемой мощности
Комбинация этих мер позволит эффективно решить проблему перегрева и обеспечить стабильную работу усилителя.
Модификации схемы усилителя на TDA1557Q
Базовую схему усилителя на TDA1557Q можно модифицировать для улучшения характеристик или добавления функциональности:
- Добавление регуляторов тембра для настройки звучания
- Установка схемы мягкого старта для защиты динамиков
- Внедрение индикатора уровня выходного сигнала
- Использование схемы обратной связи для снижения искажений
- Добавление переключателя режимов работы (например, мост/стерео)
Эти модификации позволят создать более функциональный и качественный усилитель на базе TDA1557Q.
Как добавить регулятор громкости в схему с TDA1557Q?
Для добавления регулятора громкости в схему усилителя на TDA1557Q можно использовать следующий метод:
- Установить потенциометр (10-100 кОм) на входе усилителя
- Подключить центральный вывод потенциометра к входу микросхемы
- Один крайний вывод потенциометра соединить с общим проводом
- Другой крайний вывод подключить к источнику входного сигнала
- Для снижения шумов можно добавить конденсатор (0.1-1 мкФ) параллельно потенциометру
Такая схема позволит плавно регулировать уровень входного сигнала и, соответственно, громкость звучания усилителя.
|
||||||||||||
|
Таких усилков я наваял уже штук 30 и уже знаю про эту микруху, если не всё, то очень многое.
К примеру в БП компьютеров используется 12В и достаточный ток для ее работы, даже больше.
Я делал такие усилители и для использования с гитарами, и встраивал в компьютеры, запитывая от компьютерного БП. У меня дома стоит усилитель из пары таких микрух, запитанные от одного БП на основе размотанного транса с 25 до 15 В и максимальным током под 15 А. Ниже приведена таблица основных параметров данной микросхемы:

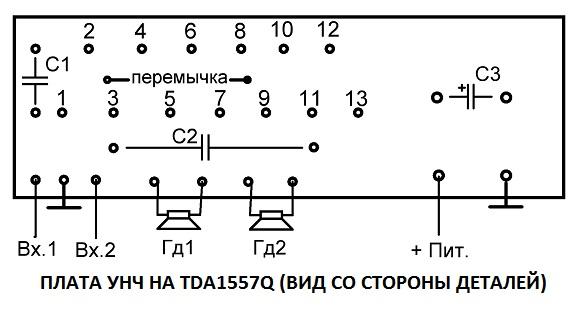

Схема — проще некуда, всего три элемента: сама микросхема TDA1557Q и пара керамических конденсаторов номиналом 0. На 11ту ногу можно поставить выключатель режима Stand-by\Mute. Спаять можно за 5 минут, даже навесным монтажем, размер — меньше спичечного коробка.
Естевственно, что это схема лишь самого усилителя мощности, который по-одиночке никогда не применяется.
Помимо самого усилителя необходим блок питания для него, который как видно из табличных данных должен быть напряжением 6-18 вольт,
однако имс хорошо начинает работать с 10 вольт.
Больше 18ти вольт питания микросхеме давать не советую, может сгореть. Не обойтись здесь и без регуляторов тембра, иначе мягких, глубоких басов и звонких высоких частот вы не услышите, звук будет «пластмассовым».
Интересная ситуация с чувствительностью данной микросхемы. Дело в том, что 2ая нога у микрухи специально выведена под сигнальную землю —
ту, что идет вместе с сигнальным проводом от источника звука (звукавая карта, магнитофон и т. д.) и она вроде как с землей питания не контактирует.
Так вот, если спаять усилок с отдельно выведеными сигнальной землей и землей питки, то на вход перед кондерами надо поставить
резистор 20-100 КОМ, а если используются пассивные регуляторы тембра и вовсе гасить сигнал резистором не надо. А вот если соединить воедино
все земли, то чувствительность возрастает и тут уже, к примеру при подключении звуковой карты ( Line-Out 750 мВ), гасить сигнал необходимо
резистором минимум 100 КОм. Я рекомендую всё же делать как показано на схеме, т. е. разделить земли сигнала и питания.
Важно и то, что необходимо выравнивать разницу сопротивлений входного усилителя и выходного источника, особенно если вы делаете усилок
для того, чтобы слушать, звукавую карту компьютера. В противном случае звукавуха просто сдохнет, симптомы разные, чаще всего звукавуха начинает
жутко фонить или выдавать вместе со звуком всё больше и больше шумов.
Чувствительна микросхема ко всякого рода помехам, шумам и фонам, поэтому надо максимально качественно делать развязку проводов и использовать
спец.
Микруха неслабо греется, поэтому усилитель обязательно нужно устанавливать на теплоотвод размером с кулак (извините за такое сравнение просто по
площади сколько не знаю), радиатор от процессора подойдет.
|
||||||||||||
|
акустические провода для НЧ сигнала, не лишним будет и заземление в цепи питания усилителя. От прямости ваших рук будет зависеть качество
звучания усилителя.
Двухканальный мостовой усилитель TDA1554Q — Интерлавка
Главная » Усилители на M/C
Рубрика: Усилители на M/CАвтор: admin
Четырех/двух канальный усилитель низкой частоты 4X11Вт/2X22Вт на микросхеме TDA1554Q
Усилитель на базе микросхемы TDA1554 обладает малыми габаритами и широким диапазоном питающих напряжений.
УНЧ воспроизводит частоты 45 Гц…20 кГц при коэффициенте нелинейных искажений 0.1%. Области применения данного УНЧ крайне разнообразны. УНЧ можно использовать как на открытом воздухе для проведения различных мероприятий, так и в домашних условиях в составе Вашего музыкального комплекса. Выбор выходной мощности и числа каналов осуществляется самим радиолюбителем, поскольку элементная база обеспечивает работу как одного, так и другого варианта.
Схема усилителя на микросхеме TDA1554 приведена на рис.1 (вариант 4х11 Вт) и рис.2 (вариант 2X22 Вт), схема расположения элементов на плате и подключение усилителя на рис.3, вид печатной платы со стороны проводников на рис.4. Перечень элементов приведен в таблицу.
|
Технические характеристики УНЧ на микросхеме TDA1554 |
||||||||||
| Напряжение питания | 6…15 В | |||||||||
| Пиковое значение выходного тока | 4 А | |||||||||
| Ток в режиме mute/stand-by | 100 мкА | |||||||||
| Диапазон воспроизводимых частот | 45…20000 Гц | |||||||||
| Коэффициент нелинейных искажений | 0,1% | |||||||||
| Сопротивление нагрузки | > 2 Ом | |||||||||
| Стандартный режим (4х11 Вт): | ||||||||||
|
||||||||||
| Мостовое включение (2х22 Вт): | ||||||||||
|
||||||||||
| Размеры печатной платы | 45х60 мм | |||||||||
Рис.
1- включение TDA1554 в четырехкнальном варианте.
Рис.2 — включение TDA1554 в двухканальном мостовом варианте.
Рис.3 — расположение деталей.
Рис.4 — расположение печатных проводников на плате для усилителя для TDA1554.
Страница подготовлена по материалам сайта http://vlab.netsys.ru/
0
Понравилась статья? Поделиться с друзьями:
Сравнение TDA1557Q, TDA8563Q и TDA1552Q
|
Главная Вверх |
Требования к мощности для управления легким самолетом
преобразователи не так высоки; около 20 Вт (реальная мощность, среднеквадратичная мощность). Создание небольших усилителей мощности в настоящее время очень просто.
имеющиеся IC усилители. Они требуют очень мало внешних
компоненты, имеют различные встроенные защиты и дешевы. Ты
можно выбрать из SGS-Thompson http://us.st.com/stonline/index.shtml
, Philips Semiconductors http://www.semiconductors.philips.com
, National Semiconductors http://www. Все, о чем вам нужно заботиться, это общая мощность, усиление, максимальный запас напряжение, сопротивление динамика, теплоотвод. Для своих преобразователей я использовал Philips TDA1554Q, который в BTL конфигурация имеет два канала. Так как я хотел настроить «громкость» каждой функции преобразователя отдельно, я использовал 2 микросхемы, оставив мне один неиспользуемый канал. (Вы можете использовать этот канал для управления отдельным сабвуфером). (Похожее устройство TDA7374B от SGS Thompson, выполните поиск по номер детали) Сабвуферы и преобразователи действительно не нуждаются в стерео информацию, так что я смешал левый и правый вместе, добавил низкие частоты этап фильтрации, а затем специальная регулировка громкости для каждого преобразователь. Два преобразователя педали руля направления потребляют очень мало энергии, поэтому я поставь их последовательно на один ампер. Схема усилителя преобразователя
Объяснение: Резисторы 56к = 56000 Ом, Конденсаторы: 100мкФ = 100 мкФ LM358 — стандартный операционный усилитель слабого сигнала,
с двумя усилителями в одном 8-контактном корпусе. Производители: National Semiconductors, SGS Thompson, TDA1554Q — выходной усилитель класса B с 4 усилителями мощности. в одном 17-контактном пластиковом блоке питания. Производитель: Филипс Полупроводники. Перейдите на веб-сайт http://www.semiconductors.philips.com. и введите «TDA1554Q» в поле поиска. Вы также будете в состоянии найти все подобные устройства. Контакты 9 и 15 не подключены. Подсоедините другие контакты, как показано. Конденсаторы на питании (470 мкФ и 0,1 мкФ) должны быть рядом с ИК. Имейте в виду, что электролитические конденсаторы иметь полярность (см. верхний). Хотя выходы усилителя и динамики тоже имеют полярность, разницы нет какой вы соединяете их, так как датчики все равно находятся в разных областях, так что не отменять. Для потенциометров объема я использовал тип, монтируемый на печатную плату, а не провод на перед. Если вы подключаете их к передней панели, вам потребуется использовать экранированный кабель. (Земля = щит) Мне нужен каскад усиления в качестве звуковой карты (Sound blaster 16)
не имел достаточного выходного сигнала, чтобы полностью управлять выходом
усилитель, который имеет коэффициент усиления 26 дБ (20х). Входные разделительные конденсаторы емкостью 1 мкФ образуют фильтр верхних частот с входное сопротивление выходного усилителя 30 кОм на частоте около 5 Гц. Каскады усиления образуют фильтр нижних частот с частотой 100 Гц (определяется 0,047мкФ и 33к) Максимальная мощность, которую каждый преобразователь может получить от усилителя зависит от напряжения питания усилителя: (в 2 раза выше напряжение примерно в 4 раза выше мощности) и импеданс динамика: (2x более высокий импеданс примерно в 2 раза ниже мощности). С напряжением питания Показан импеданс +12 В и динамика, динамик кресла 4 Ом. получает около 15 Вт максимум, динамик дроссельной заслонки 8 Ом около 8 Вт максимум, и каждый педальный динамик 4 Ом около 4 Вт максимум (они последовательно). Источник питания 12 В должен обеспечивать максимальную силу тока около 4 А. я
использовал импульсный блок питания мощностью 70 Вт «кирпич», который использовался для
блокноты. Они дешевеют и (в основном) имеют короткое замыкание. Выходные усилители должны быть установлены на радиаторе около 2,5 o C/W (я использовал 100×100мм черный анодированный, с 12 ребер 20 мм)
Если вы используете выходной усилитель с более высоким коэффициентом усиления (45 дБ или около того), каскад усиления может быть опущен и заменен простым пассивным низкочастотным пройти фильтр, как показано ниже. Это предполагает выход звуковой карты с достаточно низкое выходное сопротивление (<100 Ом, большинство из них умеет водить наушники, так что должно быть ок) Схема ниже с выходным усилителем с более высоким коэффициентом усиления, например TDA1557Q. Эта микросхема еще проще в использовании, имеет всего 13 контактов. пин 12 нет связанный.
Пассивный фильтр нижних частот крутится на частоте 60 Гц. я не строил
эту схему, как я не мог получить микросхему TDA1557Q, но она должна
работа. Спецификации микросхем см. на веб-сайте Philips Semiconductors.
упомянутый ранее. Похожие записи
|
Обратите внимание на схему усилителя, чтобы убедиться, что
что усилитель имеет достаточную полосу пропускания низких частот. Одинокий
концевые усилители с емкостной связью между усилителем и
динамику потребуются очень большие конденсаторы для достижения частоты 5 Гц.
Усилители с прямой связью между усилителем и динамиком
предпочтительно. Вы можете выбрать усилители с + и .
источник питания, который приводит динамик в заземление, или вы можете
выберите структуру Bridge Tied Load (BTL), где динамик
подключен между двумя усилителями, где усилители имеют противоположные
полярность. BTL является наиболее простым с точки зрения поставок и компонентов.
national.com и многие другие.
доказательство.
