Сабвуфер на tda2030a схема

Эта статья продолжает ряд публикаций, посвященных усилителям мощности. Усилители выполнены на современной интегральной элементной базе, что позволяет максимально расширить сферу их применения и удовлетворить требования самого взыскательного пользователя. Все предложенные модели объединяет минимальный уровень собственных шумов, минимальный уровень нелинейных искажений и широкая полоса воспроизводимых частот. Различаются модели в основном по максимальной выходной мощности, напряжению питания и конструктивному исполнению.


Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.
ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Обзор самодельного сабвуфера на микросхеме tda2030

Усилитель 2.1 на TDA2030


Усилитель предназначен для комнатного прослушивания. Для улучшения насыщенности звучания применен темброблок. Частота разделения около Гц. Сигнал сабвуфера обрабатывается активным фильтром низких частот второго порядка. Сигнал усиливается усилителем, собранным на TDA Все схемы ниже. Печатная плата в зеркальном отображении. Так, как она должна выглядеть на самой плате. Ниже приведена схема расстановки деталей и подключения проводов.

Канал сабвуфера. Работало всё хорошо, но около 35 минут. Рванула микросхема TDA и всё покатилось. У меня был вынос мозгов! Даже не перегрелась, а просто взорвалась.

Это TDA Я всё перелопатил и сделал новый TDA на отдельной плате. Отпилил темброблок, а ФНЧ оставил без изменений. Из настроек оставил только громкость стерео частоту среза и громкость саба. Колонки АС могут работать до 25 ватт, а на сабвуфере стоит 8-ми омный динамик.

Он снижает мощность вдвое. Обсуждайте в социальных сетях и микроблогах. Метки: громкоговоритель , динамик , УНЧ. Радиолюбителей интересуют электрические схемы :. А можно использовать пассивний регулятор тембра, отбросив детали C3 C4 R5, как фильтр для саббуфера с настройкой??? Этот фильтр будет давать ослабление низких частот, а для саба нужен срез частот сверху.

Так что это не лучшая затея. Надо использовать фильтр, как на рисунке 2. Если вам он кажется сложным, то смеситель можно упростить до 2-х резисторов, а операционник заменить транзистором. А можна вопрос АС 2.

А как работает АС 5. Ещё есть 7,1 это по бокам добавляются сателиты для объёмного звука. И ещё 7,2 это с двумя сабами. Я видел в журнале 12,2. Понятно и главное что мне нужно… Какая разница между сигналом что подается на ЛК Фронт. Сабвуфер применяется и в обычных стереосистемах. В его канал подается низкочастотная часть спектра суммарного сигнала стереоканалов, в результате чего обеспечивается гарантированное воспроизведение басовых звуков.

Однако в системе 5. Его стоит рассматривать не как низкочастотную компоненту многополосной акустической системы, а именно как независимый канал низкочастотных эффектов. Тема жива? Начал собирать,дошел до транса и не могу понять какой нужен.

Фильтрующие конденсаторы на выходе выпрямителя ставить не менее 10 мкФ на плечо. Можно снизить мощность трансформатора и до 85 Вт, но тогда желательно увеличить суммарную емкость фильтрующих конденсаторов до 16 мкФ на плечо. Тип трансформатора — желательно тороидальный. Диаметр проводов во вторичной обмотке считайте, исходя из потребляемого тока самими усилителями, но не забывайте, что до выпрямления и фильтрации конденсаторами напряжение меньше примерно в 1,41 раза. Рассчитаете ток — определите диаметр провода.

Спасибо огромное! Теперь все понятно, буду дальше собирать. И много выводов, на вольт. Будьте добры, я начинающий радиолюбитель , возможно глупость напишу ,но все же … Хотелось бы сделать усилитель в машину 2. Только двухканальный TDA может работать от бортового напряжения вольт.

А все ТДА или или не дадут и половины мощности то есть нет. Хочу собрать аудиосистему для концертов на улице, нужно схему усилителя 2 канала по ватт 8 оМ вместе ватт и выход на 2 сабвуфера каждый сабвуфер имеет ватт 2 канала на ватт тоже на 8 оМ. Не найдется схема такого усилителя? ФНЧ тоже надо на каждый канал сабвуфера. Опубликуйте полезную схему или конструкцию, делитесь опытом.

Задайте вопрос радиолюбителям. Узнайте мнение опытных радиотехников. Создать запись. Оповестить меня о новых комментариях по E-mail. Блог для радиолюбителей и радиотехников! Популярные радиолюбительские схемы, технические решения, полезные программы, конструкции устройств…. Наш клуб Вступи в команду.

Интернет-магазин радиотоваров RadioSell. Микросхема в Twitter. Эта запись находится в рубриках: » УНЧ и Звукотехника «. Вы можете комментировать здесь либо в любимой социальной сети. Моя акустическая система 2. Естественно, их два на каждую схему. Два усилителя на TDA правый и левый канал. Всё бы хорошо, но произошел большой БУМ!

Для квартиры хватает. Автор frenky-sound. Радиоэлектроника Радиотехника Блог «Микросхема» Все права защищены.


Три простых схемы усилителей на TDA2030

Регистрация Вход. Ответы Mail. Вопросы — лидеры Роботы уничтожат ваши рабочие места? А разве понятие «эфир» можно всерьёз рассматривать в электронике? Задача по физике 1 ставка.

Тда А Схема усилителя сабвуфера. TDAA схема усилителя — FROLOV TECHNOLOGY. тда — качественная микросхема для унч.

На сайте радиочипи представлены принципиальные схемы сабвуферов, собранные своими руками

Этому способствуют кроме довольно неплохих параметров ещё и возмутительно низкая цена: 0. Согласитесь, получить за доллар стерео усилитель с суммарной мощностью 35 Ватт совсем неплохо. Тем более, что схема не капризна в настройке и обладает хорошей повторяемостью. Типовая схема включения микросхемы TDA даёт такие параметры:. Если кому покажется данной мощности недостаточно, включаем две микросхемы TDA по мостовой схеме. Естественно, можно поставить и блатные импортные транзисторы серии MJE, но смысла нет — класс усилителя не тот. Транзисторы можно садить на один теплоотвод без изоляции, так как коллекторы соединены по схеме. По размеру радиатора чем больше — тем лучше.

Акустическая система 2.1 для компьютера

Войти через uID. Добавлено Например: TDA Мы рады вас видеть. Пожалуйста зарегистрируйтесь или авторизируйтесь!

Перейти к содержимому.

Усилитель мощности 2+1 (два канала+сабвуфер) на TDA2030

В качестве сабвуфера подключил старую колонку. Послушал на разных paessch. Сайт помогает найти что-нибудь интересное в огромном ассортименте магазинов и сделать удачную покупку. Если Вы купили что-то полезное, то, пожалуйста, поделитесь информацией с другими. Также у нас есть DIY сообщество , где приветствуются обзоры вещей, сделанных своими руками. Хорошо забытое.

СОВЕТЫ ПРОФЕССИОНАЛОВ

Switch to English регистрация. Телефон или email. Чужой компьютер. Плохо сделан — возбуд идёт постоянно. Делай аккуратнее на нормальной плате и счищая все остатки флюса перед запуском. Попробовал мнимую среднюю точку, просто отключил середину обмоток от транса, сначала играла, потом искажения поперли, а потом взорвалась микруха и кондер по питанию полагаю перекос плеч но почему?

Выбор схемы для усилителя (TDAA, TDA, TDA, TDA) помогите с ремонтом активной акк. системы AVE TE Сабвуфер рычит.

Усилитель TDA2030A,TDA2030,TDA2050,LM1875

Сайт помогает найти что-нибудь интересное в огромном ассортименте магазинов и сделать удачную покупку. Если Вы купили что-то полезное, то, пожалуйста, поделитесь информацией с другими. Также у нас есть DIY сообщество , где приветствуются обзоры вещей, сделанных своими руками.

TDA2030A сабвуфер усилитель платы модуль усилителя

ВИДЕО ПО ТЕМЕ: Как сделать HiFi Усилитель 18W на TDA2030A своими руками

Войти через. Защита Покупателя. Помощь Служба поддержки Споры и жалобы Сообщить о нарушении авторских прав. Экономьте больше в приложении! Корзина 0. Мои желания.

Усилитель для сабвуфера с преобразователем напряжения.

Часто при построении усилителя возникает проблема построения источника питания. Не всегда есть возможность купить или намотать трансформатор со средней точкой для двухполярного блока питания. В то же время можно найти готовый рабочий однополярный источник, например от старого оборудования или питать усилитель от бортовой сети автомобиля, катера и т. Кстати хочу сразу предложить отличный ресурс, где можно купить запчасти для вашего авто. Она спроектирована для построения усилителей класса АВ. В тех. Типичным для TDA является выходная мощность 14Вт при питании 14В на 4 Ом-ной нагрузке при коэффициенте искажений 0.

Для начинающих радиолюбителей представлены ниже три простые схемы усилителей на микросхеме TDAH,V. Их можно использовать для компьютера, в качестве сабвуфера, DVD проигрывателя и других устройств. Схема третьего усилителя с увеличенной мощностью на двух микросхемах, включенных на встречу друг другу.


Усилитель на TDA2030А — RadioRadar

Усилитель звуковой частоты, построенный на указанной микросхеме, обладает достойными качествами звучания и простотой сборки. Еще одним дополнительным преимуществом будет низкая стоимость комплектующих элементов, что даст возможность не покупать готовый усилитель, а попробовать собрать его самостоятельно, получив при этом усиленный звук для своих наушников, колонок или сабвуфера.

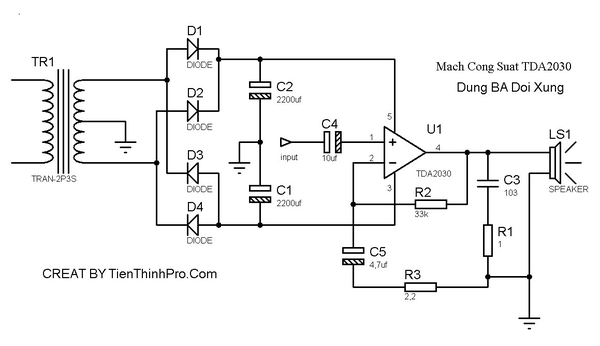

Схема подключения усилителя на TDA2030A

Рис. 1. Схема подключения усилителя на TDA2030A



Если одного канала вполне достаточно, то можно обойтись схемой, указанной выше. В этом случае понадобится небольшое количество электронных компонентов, монтаж которых можно произвести даже не разводя плату. Питание осуществляется от любого блока питания, желательно трансформаторного, напряжением от 5 до 25 Вольт. Желательно использовать не менее 12 вольт напряжения постоянного тока, ввиду уменьшения качества звучания на высоких громкостях. Радиатор следует использовать как можно больше, если это предусматривает конструкция устройства.

Рис. 2. TDA2030A



Более же практичным решением будет собрать усилитель двухканальный, с возможностью использования мощности одного канала отдельно или сразу оба. Схема и печатная плата приведены ниже.

Рис. 3. Схема двухканального усилителя



Рис. 4. Печатная плата



Данная мостовая схема также не будет сложной даже для начинающих специалистов или желающих сделать усилитель своими руками.

Отдельное внимание следует уделить напряжению питания этого устройства. Понадобится двухполярное напряжение 18 Вольт. Получить его можно, собрав несложный блок питания по указанной схеме.

Рис. 5. Схема блока питания



Самым сложным элементом будет трансформатор. Его потребуется взять с напряжением на вторичной отмотке не менее 30 Вольт и при этом с отводом от середины. Такие трансформаторы достаточно часто встречаются в отечественной технике, и приобрести их не будет сложностью.

На данном усилителе звука можно добиться 14 Вт мощности на каждый канал, а при установке перемычки все 28 Вт общей мощности усиления звука. Как говорилось ранее, микросхемы следует разместить на мощный радиатор. Желательным будет использование термопасты, которая способствует более быстрому теплоотводу и продлевает срок службы микросхем, а следовательно и всего устройства. В мостовой схеме усилителя на обе микросхемы можно использовать один радиатор.

Рис. 6. Микросхемы и радиатор



Электронные компоненты широко распространены. Допустимо применение аналогов микросхемы TDA2030А. Для тех же, кто не хочет самостоятельно изготавливать печатную плату и закупать по отдельности компоненты, существуют готовые наборы в продаже. О наличии их можно узнать в магазинах электронных компонентов своего региона или купить такой набор на этой микросхеме в Китае. Только параметры и возможности усилителей будут отличаться от указанных.

Автор: RadioRadar

Усилитель с фильтром для сабвуфера – простая схема

Вещь, о которой мы сейчас расскажем, как понятно из названия статьи, является самодельным усилителем для сабвуфера, в народе называемом “Саб”. Устройство имеет активный фильтр НЧ, построенный на операционных усилителях, и сумматор, обеспечивающий ввод сигнала с выхода стерео.

Поскольку сигнал для схемы берется с выходов на акустические системы, нет необходимости вмешательства в работающий усилитель. Получение сигнала с динамиков имеет еще одно преимущество, а именно – позволяет сохранить постоянное соотношение громкости сабвуфера к стереосистеме.

Естественно, усиление канала сабвуфера можно регулировать с помощью потенциометра. После отфильтровывания высоких частот и выделения низких (20-150 Гц), звуковой сигнал усиливается с помощью микросхемы TDA2030 или TDA2040, TDA2050. Это дает возможность настройки выходной мощности басов по своему вкусу. В этом проекте успешно работает любой динамик НЧ с мощностью более 50 Ватт на сабвуфер.

Схема фильтра с УМЗЧ сабвуфера

Схема принципиальная ФНЧ и УМЗЧ сабвуфера

Описание работы схемы усилителя

Стерео сигнал подается на разъем In через C1 (100nF) и R1 (2,2 М) на первом канале и C2 (100nF) и R2 (2,2 М), в другом канале. Затем он поступает на вход операционного усилителя U1A (TL074). Потенциометром P1 (220k), работающем в цепи обратной связи усилителя U1A, выполняется регулировка усиления всей системы. Далее сигнал подается на фильтр второго порядка с элементами U1B (TL074), R3 (68k), R4 (150к), C3 (22nF) и C4 (4,7 nF), который работает как фильтр Баттерворта. Через цепь C5 (220nF), R5 (100k) сигнал поступает на повторитель U1C, а затем через C6 (10uF) на вход усилителя U2 (TDA2030).

Конденсатор С6 обеспечивает разделение постоянной составляющей сигнала предусилителя от усилителя мощности. Резисторы R7 (100k), R8 (100k) и R9 (100k) служат для поляризации входа усилителя, а конденсатор C7 (22uF) фильтрует напряжение смещения. Элементы R10 (4.7 k), R11 (150к) и C8 (2.2 uF) работают в петле отрицательной обратной связи и имеют задачу формирования спектральной характеристики усилителя. Резистор R12 (1R) вместе с конденсатором C9 (100nF) формируют характеристику на выходе. Конденсатор C10 (2200uF) предотвращает прохождение постоянного тока через динамик и вместе с сопротивлением динамика определяет нижнюю граничную частоту всего усилителя.

Защитные диоды D1 (1N4007) и D2 (1N4007) предотвращают появление всплесков напряжений, которые могут возникнуть в катушке динамика. Напряжение питания, в пределах 18-30 В подается на разъем Zas, конденсатор C11 (1000 – 4700uF) – основной фильтрующий конденсатор (не экономьте на его ёмкости). Стабилизатор U3 (78L15) вместе с конденсаторами C12 (100nF), C15 (100uF) и C16 (100nF) обеспечивает подачу напряжения питания 15 В на микросхему U1. Элементы R13 (10k), R14 (10k) и конденсаторы C13 (100uF), C14 (100nF) образуют делитель напряжения для операционных усилителей, формируя половину напряжения питания.

Сборка сабвуфера

Вся система паяется на печатной плате. Монтаж следует начинать от впайки двух перемычек. Порядок установки остальных элементов любой. В самом конце следует впаивать конденсатор C11 потому что он должен быть установлен лежа (нужно согнуть соответствующим образом ножки).

Плата печатная для устройства

Входной сигнал должен быть подключен к разъему In с помощью скрученных проводов (витой пары). Микросхему U2 обязательно необходимо оснастить радиатором большого размера.

Схему следует питать от трансформатора через выпрямительный диодный мост, фильтрующий конденсатор стоит уже на плате. Трансформатор должен иметь вторичное напряжение в пределах 16 – 20 В, но чтобы после выпрямления оно не превышало 30 В. К выходу следует подключить сабвуфер с хорошими параметрами – от головки очень многое зависит.

Схема усилителя на 200Вт

   Представленная схема усилителя звука, наверное самый дешевый вариант построения УНЧ такого класса и мощности. Основа его — микросхемы TDA2030 с паспортной выходной мощностью в 20 ватт. В данной конструкции микросхема работает в качестве предварительного усилителя, а вся основная мощность рассеивается на мощной паре выходных транзисторов. Усилитель состоит из двух микросхем ТДА2030 и 4-х выходников, за счет мостового включения, обеспечивается мощность до 200 ватт. Этот усилитель — отличный вариант для мощного автомобильного или домашнего сабвуфера.

   Для питания схемы нужен двухполярный источник напряжения. Ниже представлены основные характеристики рассматриваемого усилителя.

Максимальная выходная мощность на нагрузку 4ом — 160 Вт

Пиковая выходная мощность на нагрузку 4ом — 200 Вт

Частотная характеристика (- 3 дБ): 8 Гц до 55 кГц

THD 20 Вт / 1 кГц: 0,23%

THD 100 Вт / 1 кГц: 0,24%

THD 130 Вт / 1 кГц: 0,38%

Входная чувствительность: 500 мВ

Входное сопротивление: 23 кОм


   Должен признать, что уровень шумов усилителя чуть повышен, поскольку не каждый УМЗЧ можно дорабатывать на выходе, поэтому советую использовать схему именно для питания сабвуфера, а для широкополосной акустики можно использовать стандартную схему TDA2030 без транзисторного усиления на выходе. Микросхемы также можно заменить на ТДА2050 — это более мощный аналог, общяя выходная мощность увеличится на 20-30 ватт, поскольку микросхемы работают как драйвер.

   Независимо от звуковых параметров, в итоге получается достаточно мощный и дешевый усилитель низкой частоты, так-же можно к нему смастерить преобразователь и использовать для работы в автомобиле.


Понравилась схема — лайкни!

ПРИНЦИПИАЛЬНЫЕ СХЕМЫ УНЧ

Смотреть ещё схемы усилителей

       УСИЛИТЕЛИ НА ЛАМПАХ          УСИЛИТЕЛИ НА ТРАНЗИСТОРАХ



УСИЛИТЕЛИ НА МИКРОСХЕМАХ          СТАТЬИ ОБ УСИЛИТЕЛЯХ



Усилитель на базе LM1875 с выходными транзисторами (70 Вт/4 Ом)

Микросхема LM1875, представляет собой высококачественный монофонический усилитель мощности низкой частоты, способный отдавать в нагрузку до 25 Ватт. Выходной каскад микросхемы работает в классе АВ. LM1875 отличается высокими звуковыми параметрами, стоит значительно дороже аналогичной микросхемы TDA2030, но качество звучания однозначно лучше последней.

Микросхему обычно используют в бытовых аудиосистемах, для питания широкополосной акустики или маломощного сабвуфера.

Неоднократно мною был собран и испытан усилитель на знаменитой микросхеме TDA2030. Схема была нестандартной, в ней помимо микросхемы были использованы дополнительные транзисторы. По сути, вся мощность падает на транзисторы, а сама микросхема работает в качестве драйвера. Должен заметит, что результат был не очень, при максимальной громкости транзисторы грелись очень сильно, звук был искажен до неузнаваемости, если кто решит собрать, то мой совет – используйте схему только для сабвуфера.

Пару дней назад решил еще раз собрать подобный усилитель, только на этот раз заменил выходные транзисторы и переделал схему, а в качестве драйвера использовал микросхему LM1875.

При мостовой схеме, усилитель на двух LM1875 способен развивать до 50 Ватт, а с выходными транзисторами до 70 Ватт!

В выходном каскаде использована комплементарная пара на мощных биполярных транзисторах типа 2SA1943 и 2SC5200. Эта пара стоит в окончательных каскадах множества транзисторных усилителей, такие как схема Lanzar или Leach.

Катушка мотается на резисторе и содержит 10 витков провода с диаметром 0.,8мм. Резистор 10 Ом с мощностью 2 Ватт. Входной конденсатор по вкусу, для сабвуфера следует применять пленочные конденсаторы с емкостью от 1 до 4.6 мкФ. Все электролитические конденсаторы нужно подобрать с напряжением 35 Вольт и выше.

При желании, выходные транзисторы можно попробовать заменить на отечественные – КТ818/19 с одинаковыми буквами, но мощность и параметры усилителя упадут.

Питается усилитель от двухполярного источника, при питании от сетевых блоков питания уделяйте особое внимание конденсаторным фильтрам после выпрямителя, во избежания сетевых помех следует использовать емкость не менее 10.000 мкф в плече, входные провода желательно использовать экранированные.

Саму микросхему установил на небольшой отдельный теплоотвод, она работает как предварительный усилитель, поэтому сильно перегреваться не будет. Транзисторы нуждаются в охлаждении, поскольку вся основная нагрузка на них, они укрепляются на теплоотвод обязательно через изоляционную прокладку, для лучшей теплоотдачи следует использовать термопасту.

Возможные замены:



Транзисторы выходного каскада можно заменить на отечественную пару КТ8101/КТ8102 с буквами А и Б, с ними будет работать даже лучше. Можно попробовать заменить на КТ818/19, о чем говорилось ранее, но это не лучший вариант.

Резисторы 0,22 Ом можно поставить 0,33 или 0,39 Ом 5 Ватт, желательно использовать отечественные резисторы, у них малая индуктивность и долгий срок службы, хотя в данной схеме они не работают на пределе, поэтому можно применить импорты.

Конденсаторы 0,22 мкФ можно использовать керамические, входной конденсатор лучше использовать пленочный, все эти конденсаторы рассчитаны на напряжение 63 Вольт и более, поэтому проблем не должно возникать.



Печатная плата в формате Sprint-Layout

LM1875 datasheet



Автор: aka kasyan

Усилитель мощности звуковой частоты на микросхеме TDA2050 класса AB

 TDA2050 (усилитель класса AB)

 Тест, обзор, осциллограммы


Усилитель мощности звуковой частоты на микросхеме TDA2050 класса AB (1×32 W) — вечная молодость классической технологии!


Обзор посвящен одноплатному усилителю мощности звуковой частоты (УМЗЧ, УНЧ) класса AB на основе микросхемы TDA2050 номинальной мощностью 1×32 Вт.

В обзоре будут приведены технические характеристики микросхемы усилителя низкой частоты TDA2050, кратко разобрана схемотехника тестируемого одноплатного усилителя, показаны осциллограммы работы усилителя, а также сделаны полезные выводы и критические замечания.

Купить плату усилителя на основе TDA2050 можно на Алиэкспресс, например, здесь. Цена на дату обзора — около $3.5 с учётом доставки.

(усилитель низкой частоты на TDA2050 и схема его подключения; изображение с официального сайта AliExpress)

Небольшие пояснения к схеме подключения платы.

Ключевой элемент платы, усилитель мощности TDA2050, может работать как с однополярным, так и с двухполярным питанием.

Поскольку эта плата рассчитана на однополярный источник питания, то контакты «Power IN-«, «Audio IN-» и «Speaker-» соединены вместе, это — «Земля».

Усилитель (микросхема) TDA2050 — технические характеристики:

Вариант подключения TDA2050 Однополярное питание Двухполярное питание
Максимальная выходная мощность на канал (RMS)*  32 Вт (VS = 44 V, RL = 8 Ohm)  32 Вт (VS = ±22, V RL = 8 Ohm)
Номинальное напряжение питания  9…50 В  ±4.5…±25 В
Максимально-допустимый пиковый ток выхода  5 А  5 А
Рекомендуемое сопротивление нагрузки  4…8 Ом  4…8 Ом
Коэффициент нелинейных искажений < 0.5% (PO = 0.1…24 W, RL = 4 Ohm) < 0.5% (PO = 0.1…24 W, RL = 4 Ohm)
Шум, приведённый ко входу  10 мкВ (макс.), 4…5 мкВ (тип)  10 мкВ (макс.), 4…5 мкВ (тип)
Полоса пропускания  20 Гц — 80 кГц  20 Гц — 80 кГц

Примечание:
  * RMS (Rated Maximum Sinusoidal) — Максимальная (предельная) синусоидальная мощность — мощность, при которой усилитель или колонка может работать в течение одного часа без физического повреждения. Обычно именно она указывается как номинальная «приличными» производителями (а не пиковая — PMPO).

В дополнение к этим параметрам надо сказать, что максимальная мощность микросхемы может доходить до 35 Вт, но при нагрузке 4 Ом и коэффициенте нелинейных искажений 10%, что вряд ли заинтересует пользователей.

Нижнюю границу полосы пропускания (20 Гц) производитель микросхемы указал чисто формально. Фактически микросхема представляет собой низкочастотный операционный усилитель и может использоваться в качестве усилителя постоянного напряжения с полосой частот от 0 Гц.

Микросхема выпускается в двух модификациях в зависимости от направления изгиба выводов: TDA2050V — с вертикальной ориентацией (как в тестируемой версии) и TDA2050H — с горизонтальной ориентацией.

Эта микросхема имеет глубокую историю (выпускается уже около 20 лет) и позитивную репутацию, что и позволило ей столь долгое время оставаться актуальной.

Её историческая предшественница, TDA2030, имеет ещё более древнюю историю и совместима с TDA2050 по выводам, но имеет меньшую мощность.

Полностью все характеристики и типовая схема включения TDA2050 с однополярным и двухполярным питанием указаны в техническом описании (datasheet) TDA2050 (PDF, 3.2 Mb).

Теперь — углубимся в практику и обратимся к внешнему виду тестируемого усилителя.


Внешний вид и конструкция одноплатного одноканального усилителя класса AB на микросхеме TDA2050 с однополярным питанием

Никакой документации в комплекте усилителя не было, но осмотр показал полное совпадение схемы с той, которая приведена в datasheet на микросхему для варианта с однополярным питанием; добавлен только переменный резистор регулировки громкости.

Со схемой, приведённой в datasheet, совпадает даже нумерация резисторов. Нумерация конденсаторов, вероятно, тоже совпадает; но она на плате расположена под конденсаторами и различить её невозможно.

Посмотрим на плату усилителя в двух наклонно-диагональных ракурсах:

(кликнуть для увеличения, откроется в новом окне)

Вид с противоположной диагонали:

Здесь надо обратить внимание на несколько моментов.

Микросхема прикреплена к теплоотводу через прокладку. Это означает, что теплоотвод изолирован и на нём не будет того потенциала, который есть на металлической части микросхемы. В данном случае это — потенциал «Земли», но в двухполярном варианте это был бы потенциал источника отрицательного питания.

Все внешние подключения осуществляются без помощи пайки — с помощью клеммников под винт.

Задняя сторона платы:

Площадь радиатора составляет около 59 кв. см. Это — не так уж и много с учетом того, что с древних времён считается соответствующей манерам хорошего тона площадь в 10 кв. см на каждый Ватт рассеиваемой мощности.

Обратная сторона платы:

Обратная сторона платы почти полностью покрыта слоем металлизации, соединённым с «землёй» — это очень полезно для защиты от помех.

К сожалению, флюс отмыт не очень хорошо. Но мешать работе УНЧ это не должно.

В нижних углах платы видны отверстия для прикрепления платы в используемой конструкции. Лучше было бы, если бы этих отверстий было не 2, а 4 (по всем углам), но так — тоже сгодится.

В середине платы внизу видны 5 отверстий, расположенных под радиатором теплоотвода для улучшения циркуляции воздуха.

Сам радиатор закреплён на плате с помощью двух штырьков, припаянных к плате.

В следующей главе разберём, что к чему и зачем на этой плате усилителя.


Схемотехника одноплатного одноканального усилителя класса AB на микросхеме TDA2050 с однополярным питанием

Перед анализом схемы посмотрим на плату усилителя вертикально сверху:

Здесь отметим, что регулятор громкости припаян слегка кривовато. При наличии паяльника и «прямых рук» это — легко поправимо.

Теперь посмотрим на схему усилителя из даташит на микросхему TDA2050 (по сравнению с ней на плате добавлен только переменник регулировки громкости):

схема включения TDA2050 с однополярным питанием

Теперь — пробежимся по основным элементам платы.

1. R1, R2, C2 — схема создания искусственной средней точки питания (при двухполярном питании не требуется).

2. C3, C5 — блокировочные конденсаторы по питанию.

3. R5, C4, R4 — отрицательная обратная связь с выхода на инвертирующий вход TDA2050. Задаёт коэффициент усиления схемы. Рассчитывается как R5/R4 + 1, и в данном случае составляет 33.4.
   Конденсатор C4 предотвращает смещение уровня на инвертирующем входе относительно середины питания и заодно ограничивает полосу пропускания снизу. В данном случае полоса цепи обратной связи по уровню -3 дБ составляет около 11 Гц, что не будет критичным. Этот конденсатор должен присутствовать и в схеме с двухполярным питанием; иначе, из-за усиления постоянной составляющей возможно сильное смещение нуля на выходе.

4. Цепь R6C6 служит для предотвращения самовозбуждения усилителя.

5. C7 — конденсатор развязки между выходом микросхемы TDA2050 и нагрузкой. Необходим для предотвращения попадания постоянного напряжения с выхода микросхемы (равно половине питания) в нагрузку.
   Этот конденсатор попутно выполняет зловредную функцию: «режет» низкие частоты.
   При нагрузке 4 Ом частота среза по уровню -3 дБ составит 40 Гц, при нагрузке 8 Ом — 20 Гц.
   При двухполярном питании этот конденсатор не требуется.


Испытания УНЧ на микросхеме TDA2050

При измерениях использовались лабораторный блок питания LW-K3010D (обзор) и DDS-генератор сигналов FY6800 (обзор). Номинально источник питания может отдавать напряжение 30 В при токе до 10 А, но по факту напряжение может может составлять до 32 В.

Сначала было замерено потребление усилителя без подачи сигнала с установленным в «ноль» регулятором громкости. Ток потребления холостого хода менялся в зависимости от напряжения питания и составлял следующие значения:
     9 В — 14.5 мА
   12 В — 15.6 мА,
   20 В — 17.5 мА,
   32 В — 19.6 мА.
   Такие значения тока покоя — очень небольшие.

Шумы усилителя оказались очень малы и практически не заметны. Но надо отметить, что ручка регулятора громкости собирает наводки «из воздуха», поэтому желательно корпус этого переменника заземлить.

Малосигнальные испытания (амплитуда на выходе до 2 В, нагрузка 4 Ом)

Испытания проводились при напряжении питания 32 В.

Синус 20 кГц:

Синус — практически идеальный.

Повышаем частоту — синус 100 кГц:

На частоте 100 кГц заметны небольшие неровности вблизи перехода отрицательного спада через ноль. Также немного упала амплитуда.

Повышаем частоту до 200 (!) кГц:

Неровности уже очень хорошо заметны; они принимают выраженную пилообразную форму.

Этот же сигнал, растянутый по горизонтали:

Искажения видны уже очень хорошо, но они находятся далеко за пределами слышимого диапазона. То есть, этих страшных зазубрин совсем не надо пугаться. 🙂

Несколько слов о происхождении таких несимметричных искажений (только на спаде, на подъёме их нет).

Они связаны с тем, что в усилителях на обычных биполярных транзисторах все транзисторы усилителя не могут быть одной и той же полярности (n-p-n), в схеме должен быть хотя бы один транзистор другой полярности (p-n-p).

Транзисторы разных типов проводимости формируются на кристалле микросхемы по-разному. Чаще всего транзисторы p-n-p формируются в виде т.н. «боковых» транзисторов.

По этой причине эти транзисторы по-разному ведут себя в предельных режимах и возникают несимметричные искажения в разных полуволнах или на разных фронтах.

По итогам этой части испытаний можно сказать, что полоса пропускания усилителя в области высоких частот составила чуть более 200 кГц, что значительно превышает требования к аппаратуре высокого класса.

Теперь переходим на прямоугольный сигнал.

Частота сигнала — 10 кГц; вершины — плоские (как и должно быть), но фронты — явно не бесконечно-короткие.

Посмотрим на передний и задний фронт в увеличенном виде.

Передний фронт:




Теперь — задний фронт:

Здесь можно видеть те же пилообразные искажения, которые присутствовали на синусе 200 кГц.

В целом поведение усилителя на прямоугольном сигнале можно оценить положительно: «шероховатости» хотя и имеются, но сколь-нибудь существенно на воспроизведении сигналов звуковой часты не отразятся.


Испытания на сигналах высокой амплитуды (сравнимой с напряжением питания), нагрузка 4 Ом

Начать надо с того, что попытка раскачать максимум амплитуды при напряжении питания 32 В и сопротивлении нагрузки 4 Ом оказалась неудачной.

После 2-3 секунд работы в таком режиме в микросхеме TDA2050 срабатывала защита от перегрева, сигнал искажался, а затем амплитуда резко падала:




Проблема — не столько в малой площади радиатора, сколько в повышенном тепловом сопротивлении от микросхемы к радиатору, поскольку между ними находятся два препятствия: изолирующая прокладка и слой чёрной краски на радиаторе.

Стабильной работы с нагрузкой 4 Ом удалось добиться при напряжении питания 20 В:

В таком режиме мощность на выходе составила 5.3 Ватт.

Кстати, на осциллограмме заметна небольшая несимметричность ограничения сигнала: верхняя полуволна уже немного ограничивается (клиппинг), а нижняя — ещё нет.

Тем не менее, и в таком режиме через несколько минут пришлось тест прекратить из-за подозрительно высокого нагрева радиатора.

Но в режиме прослушивания музыки перегрева быть не должно, поскольку средняя мощность музыкального сигнала ниже мощности синуса при равном пиковом уровне.

Подытоживая эту часть испытаний надо сказать, что работа с нагрузкой 4 Ом оказалась тяжела для усилителя.

И вот тут самое время проверить, как он будет работать с нагрузкой 8 Ом.


Испытания на сигналах высокой амплитуды (сравнимой с напряжением питания), нагрузка 8 Ом

На этот раз работа с напряжением питания 32 В оказалась успешной, поэтому именно при таком питании и проведены тесты.

Начинаем с банального синуса:

Здесь тоже заметна несимметричность ограничения сигнала.

За счёт увеличения напряжения питания увеличилась и мощность, отдаваемая в нагрузку, в данном тесте она составила 11 Вт.

Можно было бы, теоретически, и ещё больше поднять мощность, увеличив напряжение питания. Но дальше повышать напряжение питания нельзя: «большие» электролиты на плате имеют номинальное напряжение 35 В, и может получиться хороший «бабах!».

Теперь — прямоугольник с размахом «под потолок»:

Здесь тоже всё довольно красиво.

Рассмотрим детально фронты:

Здесь всё красиво.


А на этой осциллограмме видны всё те же зазубрины, которые мы уже видели раньше.

Нагрев радиатора через несколько минут снова дошел до опасной величины, тест был прекращён.

Последний эксперимент — определение минимального напряжения питания, при котором усилитель работоспособен. Оно составило 4.5 В (мощность в нагрузке не проверялась).



Промежуточный диагноз одноплатного усилителя мощности звуковой частоты на микросхеме TDA2050

Почему диагноз — промежуточный? Потому, что далее последует доработка усилителя, призванная устранить некоторые его недостатки. Но это — потом.

А сейчас начнём с того, что разберёмся, почему усилитель не смог отдать мощность, заявленную в технических параметрах на TDA2050.

Основных причин — две: недостаточно высокое напряжение питания и откровенно слабый теплоотвод.

По результатам испытаний можно рекомендовать использовать протестированный усилитель с напряжением питания до 32 Вольт при нагрузке в 8 Ом; а при использовании нагрузки 4 Ом — с питанием до 20 Вольт. В последнем случае можно, естественно, подключать и нагрузку 8 Ом, но мощность в нагрузке тогда будет значительно ниже.

Усилитель имеет крайне малые искажения в области звуковых частот и подходил бы для работы в составе высококачественных систем, если бы не ограничения полосы в области низких частот, что определяется используемыми компонентами.

В принципе, можно полосу поправить, установив разделительный конденсатор на выходе с большей ёмкостью, но для этого придётся доработать плату (подобрать совместимый по габаритам электролит и произвести перепайку).

В области высоких частот, наоборот, характеристика усилителя — очень хорошая и имеет хороший запас полосы пропускания.


Модернизация одноплатного усилителя мощности звуковой частоты на микросхеме TDA2050

Как отмечалось в разделе испытаний, усилитель плохо работает с нагрузкой 4 Ом при высокой выходной мощности; а причина этого — перегрев микросхемы и, как следствие, включение защиты от перегрева.

Для борьбы с этим усилитель был модернизирован: вместо штатного радиатора был применён другой, более крупный со значительно более высокой площадью оребрения.

В качестве такового радиатора был использован массивный кулер от процессора Intel Pentium IV со снятым вентилятором.

Микросхема TDA2050 была прикручена к радиатору без прокладки и с применением термопасты:




Теперь снова было установлено напряжение питания 32 В и подан сигнал на грани ограничения на выходе:

Теперь в таком режиме микросхема уже оказалась способной работать длительное время, не впадая в термозащиту.

Амплитуда сигнала на выходе составила 10.5 В, мощность на нагрузке — 13.8 Вт.

Несмотря на это, работу в таком режиме нельзя назвать успешной.

Остаточное напряжение на выходных транзисторах было довольно большим, из-за чего КПД остался низким (менее 50%), а нагрев даже нового массивного радиатора — высоким (разве что не доходил до срабатывания термозащиты).


Окончательный диагноз одноплатного усилителя мощности звуковой частоты на микросхеме TDA2050

Теперь уже можно подвести окончательные итоги тестирования.

Усилитель хотя и оказался работоспособен с нагрузкой 4 Ом, это — явно не его епархия. Низкий КПД и высокий нагрев — это не то, что украсит радиолюбительскую конструкцию.

В тоже время работа на нагрузке 8 Ом — весьма позитивна, и именно такой вариант применения усилителя можно рекомендовать.

В качестве философской части диагноза надо отметить, что самое лучшее применение микросхемы TDA2050 — в УНЧ с двухполярным питанием. В этом случае можно отказаться от разделительного конденсатора на выходе, что исправит характеристику в области низких частот и сделает усилитель вполне пригодным для истинно высококачественного воспроизведения.

А вариант с однополярным питанием следует оставить для тех случаев, когда нет возможности организовать двухполярное подключение.

Ещё одна возможность отказа от разделительного конденсатора на выходе — это построение усилителя на основе другой микросхемы, имеющей мостовой выход. В этом случае возможна работа и с однополярным питанием. Например, по такой схеме построен усилитель-плеер Kentiger HY-502S (обзор), в котором применёна микросхема УНЧ TDA7297SA c мостовым выходом.

Где купить УНЧ на TDA2050

Купить плату протестированного в этом обзоре усилителя на основе TDA2050 можно на Алиэкспресс по этой ссылке. Цена на дату обзора — около $3.5 с учётом доставки (в дальнейшем может меняться).

На Алиэкспресс есть ещё один интересный вариант усилителя 2.1 (стерео + сабвуфер + темброблок) на микросхемах TDA2030 (2 шт.) и TDA2050 (1 шт.) по этой ссылке. Но он требует двухполярного питания; либо может питаться непосредственно от трансформатора с отводом от средней точки выходной обмотки. Цена — около $11.5. Внимание — усилитель не протестирован!

Кроме того, можно купить отдельно микросхемы TDA2050 и впаять их в свой собственный вариант усилителя, благо расположение выводов — удобное для ручной пайки. Приобрести можно здесь, цена — $1.8 за десяток (!) с учётом доставки.


Обзоры других усилителей класса AB — здесь.


Обзоры усилителей класса D — здесь.


Весь раздел «Сделай сам! (DIY)» — здесь.

Вступайте в группу SmartPuls.Ru  Контакте! Анонсы статей и обзоров, актуальные события и мысли о них.

   Искренне Ваш,
   Доктор

16 августа 2020 г.



                Порекомендуйте эту страницу друзьям и одноклассникам





При копировании (перепечатке) материалов активная ссылка на источник (сайт SmartPuls.ru) обязательна!

TDA2030A характеристики, DataSheet, аналоги, цоколевка

Интегральная микросхема TDA2030A, согласно своим техническим характеристикам, предназначена для использования в качестве одноканального усилителя низкой частоты класса AB. Она включает в себя, уже стандартные для таких устройств, системы: защиты от короткого замыкания, перенапряжения, ограничения рассеиваемой мощности и термического отключения.

Создаваемые на её основе УНЧ характеризуются небольшими искажениями и уровнем собственных шумов. Широко применяется в изготовлении электронной начинки для систем типа 2.0 и 2.1 компьютерных акустических колонок, сделанных преимущественно из дерева. Мощность последних у разных производителей варьируется от 9 до 14 Вт.

Цоколевка

Распиновка TDA2030A следующая. Она изготавливается в современном, пластиковом корпусе для микросхем PENTAWAT, с пятью металлическими контактами. Более ранние версии выпускались в упаковке ТО220-5. Если смотреть на лицевую сторону, там где маркировка, то первая и вторая “ножки” – это неинверсный (IN) и инверсный (IN inv) входы соответственно, четверная — выход. Отрицательный полюс источника питания (в однополярных схемах) соединяют с третьим (GND), а положительный с пятым выводом микросхемы (Vcc +).

Третий контакт микросхемы физически соединен с радиатором.

Простой УМЗЧ на TDA2030

Простой УМЗЧ на TDA2030 многие радиолюбители желают быстро изготовить для себя усилитель мощности звуковой частоты. Однако в литературе, как правило, встречаются сложные схемы УМЗЧ, вызывающие при их сборке много проблем, которые часто обескураживают радиолюбителей.

Так, в некоторой радиолюбительской литературе описаны усилители звуковой частоты на микросхеме К174УН19, но при изготовлении таких усилителей оказалось, что они не обладают достаточной фильтрацией помех от источника питания и не имеют достаточный коэффициент усиления. Предлагаемая схема простой УМЗЧ на TDA2030 характеризуется высокой простотой выполнения и содержит небольшое количество компонентов. Такой усилитель может быть собран очень быстро, например, в течение нескольких часов. При реализации такого простой УМЗЧ на TDA2030 используется типовой пример популярных микросхем TDA2030.

Микросхема TDA2030 смотрим схему была разработана для использования в усилителях мощности низкой частоты класса АВ. Типовая выходная мощность микросхемы составляет 14Вт при двухполярном напряжении питания ±14В или однополярном напряжении питания 28В на нагрузке 4 Ом. Гарантированная минимальная выходная мощность составляет до 12 Вт для нагрузки в 4 Ом и 8 Вт для 8 Ом. При довольно большой выходной мощности, ИМС характеризуется невысоким КНИ -порядка 0,5% (при выходной мощности до 12 Вт). Микросхема TDA2030 имеет встроенные цепи защиты.

Принципиальная схема усилителя низкой частоты мощностью класса АВ на ИМС TDA2030 показана на рисунке в статье. К выходу простой УМЗЧ на TDA2030 можно подключить любой громкоговоритель с сопротивлением 4 Ом. К входу простой УМЗЧ на TDA2030 подключается любое устройство, которое обеспечивает стандартный звуковой сигнал с уровнем 0,775 В. Этот простой УМЗЧ на TDA2030 может работать с радио тюнером, магнитофоном, МРЗ-плеером, CD/DVD-проигрывателем и т.д. В случае использования усилителя, например, для усиления сигнала от звукоснимателя электрической гитары или от микрофона, необходимо изготовить предусилитель.

Потенциометр Р1 используется для регулирования усиления сигнала. Резисторы R5, R6 задают напряжение смещения ИМС TDA2030 при работе от однополярного источника питания (оно поступает на неинвертирующий вход ИМС через R4), а конденсатор С7 используется для фильтрации этого напряжения. Конденсатор С6 – разделительный. Конденсатор С6 влияет на величину нижней рабочей частоты FD УМЗЧ (на этой частоте происходит падение усиления до -3 дБ). При уменьшении значения емкости конденсатора частота FD увеличивается.

Увеличение номинала резистора R3 или уменьшение емкости конденсатора С4 может привести к возникновению возбуждения на выходе усилителя. Конденсатор С5 – разделительный. Диоды D1 и D2 защищают микросхему TDA2030 от выбросов напряжения, которые могут возникнуть на катушке динамика. Конденсаторы С1 и С2 используются для дополнительной фильтрации напряжения питания.

Конструкция и детали простой УМЗЧ на TDA2030.

Источник питания (на рисунке) необходимо выполнить отдельно от УМЗЧ, его схема очень проста. В источнике питания используется трансформатор Тр1 от магнитофона «Весна». Можно использовать и любой другой трансформатор с выходным напряжением не более 20…22 В.

Монтаж простой УМЗЧ на TDA2030 проводится в соответствии со схемой, показанной на рисунке в тексте статьи. Микросхему TDA2030 необходимо установить на радиатор. Его можно изготовит из алюминиевой пластинки толщиной до 2 мм и размерами 50×30 мм. Нормальная работа микросхемы TDA2030 сильно зависит от условия рассеивания тепла. Микросхему TDA2030 можно заменить отечественной микросхемой К174УН19. Правильно собранный усилитель не требует дополнительной настройки. Следует помнить, что для питания УМЗЧ используется напряжение 220 В / 50 Гц. Поэтому монтаж, наладка и эксплуатация усилителя требует соблюдения правил эксплуатации с подобными электрическими устройствами.

Технические характеристики

В техописании интегральной микросхемы TDA2030A указано, что она способна обеспечить большой выходной ток, при этом иметь достаточно низкую гармонику и перекрестные искажения. Внешние диоды защищают от бросков прямого и обратного перенапряжения. Номинальная выходная мощность на один канал составляет до 18 Вт. Устройство может использоваться как с двуполярным, так и однополярным источником питанием. Рассмотрим более подробно его предельно допустимые параметры:

  • максимальное напряжение: питания (VS) = ± 22 В; на входе микросхемы (Vi) = ± 22 В; между прямым и инверсным входами (Vdi) = ± 15 В;
  • пиковый выходной ток IO = 3,5 А;
  • наибольшая мощность рассеивания (при Tк=90 ОС) Ptot = 20 Вт;
  • температура хранения и эксплуатации от -40 до +150 ОС.

Максимальное постоянное питающее напряжении TDA2030A может достигать 44 В.

Электрические параметры

Основные электрические характеристики TDA2030A (при VS=±16 В, температуре окружающей среды TA = +25 ОС):

  • напряжение питания (VS) от ± 6 до ± 22 В;
  • минимальное сопротивлении в нагрузке (RL) — 4 Ом;
  • ток покоя (Id) от 50 мА до 80 мА;
  • ток смещения на входе Ib (при VS=±22 В) от 0,2 мкА до 2 мкА;
  • напряжение смещения на входе Vos (при VS= ±22 В) от ±2 В до ±20 В;
  • ток сдвига на входе: от ±20 нА до ±200 нА;
  • выходная мощность Po (частота сигнала f от 40 до 15 000 Гц): при RL = 4 Ом — от 15 до 18 Вт; при RL= 8 Ом — от 10 до 12 Вт; при RL= 4 Ом и VS = ± 19 В — от 13 до 16 Вт;
  • полоса пропускания BW (при Po = 15 Вт и RL=4) — 100 кГц;
  • скорость нарастания SR = 8 В/мкс;
  • величина гармонических искажений THD (Po от 0,1 до 14 Вт, f = 40 … 15 000 Гц): при RL= 4 Ом до 0,08%; при RL= 8 Ом до 0,5%;
  • отношение сигнал шум: при Po =15 Вт до 106 дБ; Po = 1 Вт до 94 дБ;
  • температура отключения при перегреве +145 ОС.

Аналоги

Наиболее подходящими аналогами у TDA2030A являются: LM1875 и TDA2050. Это самая популярная замена у радиолюбителей для ремонта компьютерной акустики. Не стоит путать их с другой микросхемой — TDA2030, которая почти полностью совпадает маркировкой, но не является идентичной и имеет более низкие параметры.

Подобрать похожий операционный усилитель из отечественных образцов не удастся, так как таких просто нет.

Стоит так же отметить модификации рассматриваемой микросхемы с вертикальными (TDA2030AL, TDA2030AV) и горизонтальными выводами (TDA2030AH) для монтажа на плату. Кроме физически измененного расположения контактов, они больше ничем не отличаются от оригинала.

TDA2030

TDA2030

Наверное самым популярным из интегральных усилителей на микросхемах является УНЧ на TDA2030. Этому способствуют кроме довольно неплохих параметров ещё и возмутительно низкая цена: 0.5уе. Согласитесь, получить за доллар стерео усилитель с суммарной мощностью 35 Ватт совсем неплохо. Тем более, что схема не капризна в настройке и обладает хорошей повторяемостью. Типовая схема включения микросхемы TDA2030 даёт такие параметры:

  • Выходная мощность, 14 Вт
  • Сопротивление нагрузки, RL = 4 Ω
  • Коэффициент нелинейных искажений, d = 0.5%
  • Напряжение питания: от ±6 до ±18 В
  • Защита от короткого замыкания
  • Выходной ток: 3.5 A макс
  • Полоса пропускания: от 10 до 140000 Гц
  • Корпус, 5 выводов.


Если кому покажется данной мощности недостаточно, включаем две микросхемы TDA2030 по мостовой схеме. В этом случае при напряжении питания +-15 В получаем на выходе 35 Ватт.


Усилить выходную мощь можно подключив к TDA2030 два дополнительных транзистора КТ818 и КТ819 на выход. Выходная мощность повысится до 60 Ватт, что позволит использовать такой УНЧ на TDA2030 для сабвуферного канала. Естественно, можно поставить и блатные импортные транзисторы серии MJE, но смысла нет — класс усилителя не тот. Транзисторы можно садить на один теплоотвод без изоляции, так как коллекторы соединены по схеме. Кроме комплиментарной пары BD911+BD912 можно применить BD909+BD910. По размеру радиатора чем больше — тем лучше. У микросхемы TDA2030 на фланце минус питания (соединен с 3-м выводом), поэтому её от общего теплоотвода нужно ОБЯЗАТЕЛЬНО изолировать.


Учтите, что для TDA2030А +/-22 В и для TDA2040 (являющейся умощнённым аналогом) +/-25 В это самые предельные значения. Лучше им давать питания не больше +/-18 В. Для этого трансформатор с обмотками 2х12 В пойдёт накальный, типа ТН30 или что то аналогичное. Объединяет все вышеназванные микросхемы один минус — у них нет встроенных защитных диодов. Поэтому TDA2030 могут вылететь от реактивной ЭДС нагрузки в любой момент. И в схемах такие диоды нарисованы не случайно. Но в TDA2050, TDA2051 и в TDA2052 эти диоды встроены и их из схемы можно исключить. Для питания очень хорошо поставить компенсационный стабилизатор — это существенно улучшит звук, особенно на низких частотах. Испытания TDA2030 показывают довольно неплохое звучание, как за такую смешную стоимость. Отлично пойдёт для домашнего усилителя. Вообще микросхема TDA2030 пользуется у фирм производителей УНЧ пользуется такой популярностью, что на данный момент китайские 5.1 комплекты с этими TDA2030 и TDA2050 заполнили весь рынок.


ФОРУМ по усилителям.

Принцип действия усилителя на TDA2030

Резисторы R1 (100k), R2 (100k) и R3 (100k) служат для создания виртуального нуля усилителя U1 (TDA2030A), а конденсатор C1 (22uF/35V) фильтрует это напряжение. Конденсатор С2 (2,2 uF/35V) отсекает постоянную составляющую — предотвращает попадание постоянного напряжения на вход микросхемы усилителя через линейный вход.

Элементы R4 (4,7k), R5 (100k) и C4 (2,2 uF/35V) работают в петле отрицательной обратной связи и имеют задачу формирования частотной характеристики усилителя. Резисторы R4 и R5 определяют уровень усиления, в то время как C4 обеспечивает усиление в единицу для постоянной составляющей.

Полезное: Усилитель мощности звука на 1000 ватт

Резистор R6 (1R) вместе с конденсатором C6 (100nF) работают в системе, которая формирует характеристику АЧХ на выходе. Конденсатор C7 (2200uF/35V) предотвращает прохождение постоянного тока через динамик (пропуская переменный звуковой сигнал музыки).

Диоды D1 и D2 предотвращают появление опасных напряжений обратной полярности, которые могут возникнуть в катушке динамика и испортить микросхему. Конденсаторы C3 (100nF) и C5 (1000uF/35V) фильтруют питающее напряжение.

Схема усилителя сабвуфера

Tda2030

Схема усилителя сабвуфера

tda2030

в интернете ищем схему усилителя сабвуфера tda2030, но топ 10 результатов получаем только мостовую схему tda2030. обычно усилители сабвуфера состоят из двух секций, первая секция — это фильтр нижних частот, а вторая — секция усилителя.

, поэтому я решил сделать идеальный усилитель для сабвуфера, используя tda2030. во-первых, нам нужен фильтр нижних частот и схема усилителя tda2030, но с большим количеством доступных схем нам нужна идеальная.



, поэтому моя команда исследует лучший вариант, а затем мы получаем схему. что схемы объясняются и тестируются ниже

Усилитель сабвуфера tda2030 tda2030 усилитель сабвуфера

всем усилителям сабвуфера нужна мощная секция усилителя для ровного баса.

tda2030 имеет различное разнообразие схем усилителя режима, но я должен выбрать одну схему усилителя tda2030 14w. этого сабвуфера достаточно.

усилитель сабвуфера tda2030 рабочий

этот усилитель сабвуфера работает от двухполярного блока питания.эта схема питается от трансформатора 12-0-12 3 ампера.

конденсатор с5 используется для блокировки нежелательного сигнала постоянного тока от источника входного сигнала.

r6 и c6 используются для подавления шума во входном сигнале.

резистор r7 называется резистором обратной связи, этот резистор используется для управления коэффициентом усиления.



Цепь фильтра сабвуфера ne5532 Цепь фильтра сабвуфера ne5532



эту схему изготовил, только бас.поэтому всем сабвуферам нужна эта схема, схема известна как фильтр нижних частот.

эта схема фильтра нижних частот, работающая от двойного источника питания 12-0-12. поэтому нам нужно дополнительное питание для этой секции фильтра.



Я использовал микросхему регулятора 7812 и 7912 для получения 12-вольтовой мощности.

Операционный усилитель

ne5532 используется в цепи нижних частот.

Распиновка Ne5532
Номер контакта Название контакта Описание
1 ВЫХОД Выход операционного усилителя A
2 ВВОД- Инвертирующий вход операционного усилителя A
3 ВВОД+ Неинвертирующий вход операционного усилителя A
4 ВЭЭ,ЗЕМЛЯ Заземление или отрицательное напряжение питания
5 ВХОДТБ+ Неинвертирующий вход операционного усилителя B
6 ВВОД- Инвертирующий вход операционного усилителя B
7 ВЫХОД Выход операционного усилителя B
8 ВКЦ Положительное напряжение питания





Схема усилителя сабвуфера

tda2030

Схема усилителя сабвуфера tda2030

В этой схеме мы должны объединить фильтр нижних частот и усилитель tda2030, поэтому он работает как усилитель сабвуфера.



вам нужен аудиоразъем для аудиовхода. вы можете подключить аудиоисточники из другого источника.

rv2 и rv1 используются для управления громкостью.



для этой схемы усилителя сабвуфера нужны 2 блока питания разного напряжения. усилитель tda2030 работает от +- 22 вольт, а схема фильтра нижних частот работает от +- 12 вольт. поэтому вам нужно разделить блок питания.



Я предложил регулятор напряжения, он используется для регулирования 22 вольт до 12 вольт.

Tda2030 2.1 Схема усилителя сабвуфера

TDA2030 2.1 Цепь сабвуфера



Когда мы захотели сделать усилитель 2.1 самостоятельно, у нас были доступны различные типы цепей сабвуфера tda2030 2.1  в Интернете, все они дают нам разное звучание, потому что каждая из схем имеет разные модификации в цепях, например как внедрение фильтра нижних частот или изменение блока питания.



Мы должны показать вам 2 простые и эффективные схемы усилителя 2.1, которые каждый может сделать просто дома.



Схемы усилителя tda2030 2.1 выдают 3 разных выхода, эти три выхода — сабвуфер, правый канал и левый канал. Секция сабвуфера воспроизводит высокие басы, что улучшит ваши впечатления от музыки. Правый и левый каналы воспроизводят обычный стереозвук.



Этот усилитель 2.1 широко используется в телевизорах и компьютерах.Звук хорош для небольшой комнаты, потому что выходная мощность составляет менее 18 Вт.



tda2030 2.1 схема сабвуфера TDA2030 2.1 Схема сабвуфера















Основной частью схемы усилителя 2.1 является микросхема tda2030, они нормально выдают монофонический выход 14 Вт. А операционный усилитель NE5532 и некоторые пассивные компоненты действуют как фильтр нижних частот, который подключен к секции усилителя и будет производить тяжелые басы.



Эта электрическая схема работает в 3-х разделах

1. Блок питания

2. Стерео усилитель

3. Усилитель сабвуфера



tda2030 2.1  Блок питания



tda2030-2.1-Источник питания










Качество вывода зависит от правильного выбора источника питания. Усилители 2.1 работают от двойного блока питания, поэтому сначала вам понадобится трансформатор 12-0-12, 3 ампера.

Блок питания имеет 4 секции: преобразователь переменного тока в переменный, емкостной фильтр, преобразователь переменного тока в постоянный и регулятор напряжения. Трансформатор 12-0-12 преобразовывал переменное напряжение 230 В в переменное напряжение 12 В.

B1 — это мостовой выпрямитель, им требуется ток не менее 4 ампер / с мощностью напряжения 100 В, выход выпрямителя подключен к секции конденсаторного фильтра, здесь мы используем электролитические конденсаторы 4700 мкФ для обеих сторон (положительная и отрицательная стороны) .





Для этой схемы требуется 2 различных диапазона напряжения, максимальное рабочее напряжение микросхемы tda2030 составляет +/-18 вольт, но для операционного усилителя ne5532 требуется только источник питания 12 В.В этой ситуации мы добавляем стабилизатор на 12 В для операционного усилителя, этот регулятор преобразует 18 В в 12 В.





Для этой схемы требуется 2 разных типа регулятора: положительный регулятор 7812 IC и отрицательный регулятор 7912 IC. 7812 способен производить положительные 12 В, а 7912 — отрицательные -12 В.



tda2030 2.1  Стереоусилитель tda2030 2.1 Стереоусилитель















Стереоусилитель выдал 2 разных типа звуковых сигналов, а именно левый и правый, поэтому здесь нам нужны два усилителя, для этой схемы мы используем 2 одинаковые схемы усилителя tda2030 для усиления левого и правого каналов, они выдают нормальный звук .

В этой схеме усилителя используются различные типы активных и пассивных компонентов, потенциометр 10k представляет собой контроллер двойного типа, он используется для управления громкостью схемы усилителя (это мастер-регулятор громкости).



Конденсатор 10 мкФ/25 В является конденсатором связи, он пропускает входной сигнал в усилитель и действует как схема фильтра.



Резистор The10k и конденсатор 2n2 соединены в параллельную сеть, он действует как фильтр высоких частот, он улучшит эффект высоких частот.



Резисторы 33k и 470ohm являются резисторами обратной связи, усиление усилителя зависит от номинала резистора 33k.



Резистор 10 Ом и конденсатор 100 н использовались для защиты микросхемы tda2030 .

Выход поступает на 4-й вывод микросхемы tda2030. Контакты питания 3 и 5.





2.1 Схема усилителя сабвуфера 2.1 Схема усилителя сабвуфера









Это особая часть схемы этого усилителя, здесь в этом разделе вам нужен сабвуфер.

Сабвуфер представляет собой динамик, он выдает низкочастотные звуковые сигналы и схема включает дополнительный фильтр нижних частот.



Два входных сигнала подключены к входу операционного усилителя с помощью 2 резисторов 10k.



В этой схеме использовался сдвоенный операционный усилитель Ne5532, операционный усилитель сконфигурирован как предварительный усилитель. Этот предварительный усилитель увеличит сигнал в 6 раз.



В качестве элемента обратной связи операционного усилителя использовались резисторы номиналом 33 кОм и 470 Ом.Коэффициент усиления будет зависеть от значения этого резистора.



Пассивные компоненты 10k, 220n и 100n 3 являются фильтрами высокочастотных звуковых волн и создают низкочастотные звуковые волны.

Этот выход подключен к потенциометру, этот потенциометр используется для управления басом.



Это еще одна схема усилителей tda2030 2.1, она имеет аналогию с первой. Если сравнивать с первой схемой, то эта схема является обновленной версией tda2030 2.1 усилители. Таким образом, эта схема добавила больше компонентов для повышения производительности.

Основное изменение касается секции сабвуфера; добавляем мостовой усилитель на сабвуфер. Это произвело больше мощности, и вы получите дополнительный бас

Изменения такого рода могут повлиять на ваш блок питания, поэтому вам также необходимо обновить блок питания. Основное изменение требует трансформатора, требуется минимум 3 ампера.

Мостовой усилитель сабвуфера Tda2030

В этой схеме мы должны добавить мостовой усилитель в секцию выхода сабвуфера.В этом разница между этими двумя схемами.

Это изменение может увеличить выходную мощность. Обычно выходная мощность tda2030 составляет 14 Вт, но мостовой усилитель tda2030 выдает мощность 35 Вт. так вы получите больше мощности на секции сабвуфера

Мостовой усилитель сабвуфера TDA2030











вы думаете сделать эту схему… но в этой статье показаны только схемы. но нужна плата для сборки этого tda2030 2.1 усилитель. для сборки электронных схем доступны два типа борда.

1. доска Verro

2.PCB(печатная плата)

первый, вам не нужны какие-либо проекты, но для другого вам нужен дизайн печатной платы.

Я не делаю печатную плату для этой схемы, но я предложу идеальную печатную плату усилителя сабвуфера tda2030 2.1.

2.1 Схема усилителя сабвуфера с печатной платой

эта печатная плата имеет 3 микросхемы усилителя tda2030, поэтому эта печатная плата аналогична первой принципиальной схеме.

эта печатная плата должна включать в себя секцию питания, поэтому вы можете подключить трансформатор непосредственно к печатной плате усилителя tda2030.

2.1 схема усилителя сабвуфера tda2030 2.1 плата усилителя сабвуфера toptda2030 2.1 плата усилителя сабвуфера

источник: youtube видео

Схема усилителя tda2030 2.1 с печатной платой

в этой схеме используются 4 микросхемы tda2030 ic, потому что в этой секции сабвуфера используется мостовой усилитель tda2030.

это улучшит ваши впечатления от сабвуфера.



вы планируете сделать эту схему, нужно улучшить блок питания. потому что мостовой усилитель нуждается в дополнительном усилителе.

2030 ic 2.1 усилитель pcb top2030 ic 2.1 усилитель pcb top2030 ic 2.1 усилитель pcb

Примечание: все изображения являются изображениями низкого качества, потому что высококачественные изображения влияют на скорость сайта. вам нужны эти высококачественные файлы, я отправлю их вам по электронной почте. пожалуйста, прокомментируйте свой идентификатор электронной почты в разделе комментариев

источник: ярбнас

Active Subwoofer Bass Filter Circuit TDA2030 Amplifer Project – Electronics Projects Circuits

Усилитель tda2030-схема на основе lm1875, tda2040, может использоваться вместо tda2030 конструкция печатной платы tda2050 довольно маленький потенциометр регулировки громкости, прикрепленный к конденсатору фильтра источника питания на печатной плате, может использоваться с другим усилителем фильтра низких частот… Electronics Projects, Активный сабвуфер Схема фильтра НЧ TDA2030 Amplifer Project «Схемы усилителя звука, усилитель ic,» Дата 2019/08/02

усилитель tda2030-схема на основе lm1875, tda2040, может использоваться вместо tda2030 конструкция печатной платы tda2050 довольно маленький потенциометр регулировки громкости подключен к конденсатору фильтра питания на печатной плате может использоваться с различными схемами усилителя фильтра низких частот, изготовленными с tl074

Получение сигнала от динамика имеет еще одно преимущество, а именно позволяет сохранить постоянное отношение громкости сабвуфера к стереосистеме.Усиление канала сабвуфера можно регулировать с помощью потенциометра. После фильтрации высокочастотный сигнал усиливается с помощью TDA2030 или подобного. Плата предназначена для обеспечения работы системы TDA2030, TDA2040 и TDA2050 (после замены сопутствующих компонентов). Это дает вам возможность настроить выход по своему вкусу и вашему усилителю. Устройство создавалось как дополнение к усилителю проекта 2х15Вт, отсюда и форма пластины, совпадающая по длине с предыдущей.В данном проекте успешно работает схема питания TDA2040 сабвуфера Tonsil GDN 30/60/1 фирмы.

Схема усилителя сабвуфера TDA2030

Стереосигнал подается на входную клемму In (HEADER), с помощью С1 (100 нФ) и R1 (2,2 М) в первом канале и С2 (100 нФ) и R2 (2,2 М) во втором канале, идет на инвертирующий вход усилителя рабочего U1A (TL074). Потенциометр P1 (220k), работающий в усилителе обратной связи U1A, позволяет регулировать усиление всей системы.Далее сигнал поступает на элементы фильтра второго правительства U1B (TL074), R3 (68к), R4 (150к), С3 (22нФ) и С4 (4,7 нФ), который работает как фильтр Баттерворта. По цепи С5 (220нФ), R5 (100к) сигнал поступает на повторитель U1C и далее через С6 (10мкФ) на вход усилителя мощности U2 (TDA2030).

источник: elektroda.pl

СПИСОК ССЫЛОК ДЛЯ СКАЧИВАНИЯ ФАЙЛОВ (в формате TXT): ССЫЛКИ-9119.zip

Схема усилителя сабвуфера TDA2030 — ElecCircuit.com

Это схема усилителя сабвуфера TDA2030, в которой используется интегральная схема. и транзистор BD249 или TIP31 или TIP41 или C1061 и BD250 или TIP32 или TIP42 или A671. Это хорошая схема и проста в использовании.
Мы разрабатываем схему с TDA2030A в качестве драйвера для питания выходного транзистора с выходной мощностью до 30 Вт. Затем соедините обе цепи вместе, чтобы увеличить выходную мощность до 4 раз, и даже максимальная выходная мощность составляет 200 Вт.


Схема схемы усилителя сабвуфера TDA2030

Не может быть побеждена, так как эта схема дает электрическую мощность около 120 Вт на нагрузку 2 Ом. Увидев схему, вы подумаете об использовании важного оборудования. Необходимо использовать источник питания, соответствующий напряжению +15 В и -15 В, току 2 ампера. Кроме того, следует использовать радиатор на соответствующих размерах микросхем TDA2030 и Q1-Q4 BD249 , BD250 , схема уже предусмотрена.Легкое построение не должно ничего украшать.

— Преимущество этой схемы, напряжение источника питания низкое (по сравнению с другими схемами. Ватты равны по размеру), поэтому я использовал низковольтный конденсатор, меньше и дешевле.
— Как видно из схемы, мы вводим сигнальный вход на контакт 1 сбоку одинарного. Контакт 1 IC2 (TDA2030) подключен к земле, а выходной сигнал подается обратно на инвертирующий контакт (контакт 2) IC2. Позволяет нам сигнал с противоположной фазой, вход в усилитель автоматически.

Как собрать
Припаивание электронных компонентов справа на печатную плату, как показано на рис. 2. Затем установите силовой транзистор на радиатор. По вице-изоляционной листовой слюде. Для предотвращения короткого замыкания на радиатор аккуратно.
Когда все должно быть в порядке, это был источник питания для схемы, чтобы использовать его без необходимости настраивать схему.



Расположение и комплектующие PCB

Деталь цепей Q1, Q3 _________ BD250___PNP Силовые транзисторы (25а, 125 Вт)
Q2, Q4 __________ BD249____NPN Силовые транзисторы (25а, 125 Вт)
D1, D2, D3, D4 ____ 1N4002____Diode 1a 100V
IC1,IC2_________TDA2030A__18ВТ HI-FI УСИЛИТЕЛЬ И 35ВТ ДРАЙВЕР
R1,R7,R11,R13__2.2 Ом ____ reesistors 1/2W
R2, R3, R12 ______ 100K ______ Резисторы 1/4W
R4, R8 __________ 2.2K _______ Резисторы 1 / 4W
R5, R6 __________ 3.3K _______ Резисторы 1/4W
R9, R10 _________ 1 Ом ______ Резисторы 1 / 2W
C1 _____________ 0.0015UF 50V___ Полиэстер Конденсатор
C2,C3,C4,C5,C7_0,022 мкФ 50 В___ Полиэфирный конденсатор
C6_______10 мкФ 16 В_____ Электролитические конденсаторы, использующие интегральную схему. и транзистор BD249 или TIP31 или TIP41 или C1061 и BD250 или TIP32 или TIP42 или A671.Это хорошая схема и проста в использовании.

ПОЛУЧИТЬ ОБНОВЛЕНИЕ ПО ЭЛЕКТРОННОЙ ПОЧТЕ

Я всегда стараюсь, чтобы электроника Обучение было легким .

Плата усилителя TDA2030 2.1 Схема цепи сабвуфера

Часть Значение
Резистор 1/4 Вт 5%
Р1, Р11, Р22, 470 – Желтый, фиолетовый, коричневый, золотой
Р2, Р7 22k/1W — красный, красный, оранжевый, золотой,
Р3, Р12, Р23, 33k — оранжевый, оранжевый, оранжевый, золотой
Р4, Р18 4.7k — желтый, фиолетовый, красный, золотой
Р5, Р13, Р14, Р16, Р17, Р21, Р26 22K — красный, красный, оранжевый, золотой
Р6, Р15, Р19, Р20, Р29 10 — коричневый, черный, черный, золотой
Р8, Р9 10k — коричневый, черный, оранжевый, золотой
Р10, Р24 680 – Синий, зеленый, коричневый, золотой
Р25, Р27, Р28 100k — коричневый, черный, желтый, золотой
Конденсаторы
С1, С7, С11, С12, С18, С21, С25, С26, С29, С31, С37, С38, С44 10 мкФ/25 В — электролитический конденсатор
С2, С32, С33, С34, С35, С36, С40, С43, С45 4.700 мкФ на 10 000 мкФ/25 В — электролитический конденсатор
С3, С8, С13, С15, С19, С28 100n (104) — Керамический конденсатор
С4, С9 100 мкФ/25 В — электролитический конденсатор
С5, С13, С15, С22, С23, С24 100n (104) — полиэфирный конденсатор
С6, С16, С27 2н2 (222) — полиэфирный конденсатор
С10, С17 1мкФ (105) — полиэфирный конденсатор
С14, С20 22 мкФ/25 В — электролитический конденсатор
С41, С42 220p — Керамический конденсатор
Полупроводники
В1 KBU8B – Выпрямительный мост – 8А 200В или эквивалент.
IC3 7812T – Регулятор положительного напряжения +12 В Любой префикс (LM, NS, KA и т. д.).
IC1 7912T – Регулятор отрицательного напряжения -12В. Любой префикс (LM, NS, KA и т.д.).
IC2, IC4, IC5, IC7 TDA2030 или TDA2030A, или LM1875
IC6 NE5532 или аналогичный — операционный усилитель с двойной интегральной схемой
Светодиод1 Светодиод 5 мм любого цвета
Соединители
АС Клеммная колодка 3 контакта 5.08 мм для трансформатора
L-IN Клеммная колодка 2 контакта 5,08 мм — аудиовход левого канала
L-ВЫХОД Клеммная колодка 2 контакта 5,08 мм — Аудиовыход левого канала
Р-ИН Клеммная колодка 2 контакта 5,08 мм — правый канал аудиовхода
Р-ВЫХОД Клеммная колодка 2 контакта 5,08 мм — аудиовыход, правый канал
SUB Клеммная колодка 2 контакта 5.08 мм – Аудиовыход сабвуфера
Разное
Р1 50k — 47K или 50k — Двойной логарифмический потенциометр, основная регулировка громкости
Р2 50k — 47K или 50k — Single Pot — Регулировка громкости сабвуфера.
Припой, 12 трансформаторов +12/4 А, провода, блок усилителя, печатная плата, радиатор для микросхем TDA и т. д.

тда2030 сабвуфер схема 3 усилитель

Документы

Открыть в редакторе

Лист_1

Открыть в редакторе

однослойный TDA2030

Открыть в редакторе

TDA2030 с базовой схемой LM4558

Открыть в редакторе

Маджид 2030 дизайн

Открыть в редакторе

majid_2030_новый дизайн

Открыть в редакторе

Final Design для усилителя сабвуфера оранжевого цвета

Открыть в редакторе

Открыть в редакторе

Спецификация

ID Имя Обозначение След Количество
1 КБУ610 Д1 МОСТ-КБУ 1
2 210S-1*3P_L=11.6MMGold-plated_black h2,h3 ДИП-1X3P-2,54ММ-М 2
3 ЛМ4558 ДЛ08 ЛМ4558 1
4 33к Р1, Р2 ОСЕВОЙ-0.4 2
5 680 Р3, Р6, Р9, Р14, Р19 ОСЕВОЙ-0.4 5
6 1U С3, С4, С7, С8 CAP-D3.0XF1.5 4
7 Р4, Р10 ОСЕВОЙ-0.4 2
8 100к Р5 ОСЕВОЙ-0.4 1
9 1U С5, С6 РАД-0.1 2
10 22к Р7, Р8, Р11, Р12, Р13, Р18 ОСЕВОЙ-0.4 6
11 1 Р15, Р16 ОСЕВОЙ-0.4 2
12 1 Ом Р17 ОСЕВОЙ-0.4 1
13 Входной сигнал ч5 ДИП-1Х3П-2.54ММ-М 1
14 22 мкФ С9, С10, С11, С13 CAP-D3.0XF1.5 4
15 1N4007RLG Д2,Д3,Д4,Д5,Д6,Д7 ДО-41 6
16 100 мкФ С12,С14,С21,С23,С25 CAP-D3.0XF1.5 5
17 104 пф С15,С17,С18,С19,С20,С22,С24,С26,С16 РАД-0.1 9
18 ТДА2030Л-ТБ5-Т У2, У1, У3 ТО-220-5(ФОРМОВКА) 3
19 Заголовок-Женщина-2.54_1x3 Р1 HDR-3X1/2,54 1
20 Заголовок-мужчина-2.54_1x2 ч4 HDR-2X1/2,54 1
21 2200 мкФ С1, С2 КРЫШКА-D16.0XF7.5 2

Скачать спецификацию Заказать в ЛЦС

Схема

tda2030 — Схемы усилителей.ком

TDA2030 общее описание:

Хотя на рынке представлен ряд гибридных модулей вывода, очень немногие из них сочетают в себе компактность, приемлемую цену и хорошую производительность. Одним из этих немногих является SGS, используемый в данном усилителе. Конструкция усилителя проста: мощный операционный усилитель, за которым следуют два выходных транзистора. Звуковой сигнал подается на неинвертирующий вход мощного ОУ IC1 TDA2030 через гнездо К1 и конденсатор С1.Ток питания микросхемы изменяется в зависимости от входного сигнала. Следовательно, падение напряжения на резисторах R6, R7, R8 и R9 будет одинаковым, поскольку они находятся на линиях питания операционного усилителя. Пока ток ниже примерно 1 А, падение напряжения на резисторах будет недостаточным для включения транзисторов Т1 и Т2. Это означает, что выходная мощность до 2 Вт на 4 Ом полностью обеспечивается операционным усилителем. Как только выходной ток превышает уровень 1 А, транзисторы включаются и вносят свой вклад в выходную мощность.

Когда входной сигнал мал, ток покоя через транзистор отсутствует, но есть через операционный усилитель. Таким образом, проблемы кроссовера устранены. Поскольку ИС также обеспечивает тепловую компенсацию, обеспечивается стабильность рабочей точки.

Напряжение питания может находиться в пределах от 12 В до абсолютного максимума 44 В. Конструкция усилителя на печатной плате должна быть простой. Транзисторы, а также микросхема должны быть установлены изолированно на радиаторе мощностью около 2 кВт.Используйте большое количество теплопроводной пасты. Линия питания должна быть защищена предохранителем на 3,15 А. Вы можете использовать BD911, BD912 для T1 и T2.

TDA2030 Технические данные:

  • Напряжение питания – 44 В
  • Максимальная мощность — 22 Вт на 8 Ом
  • Максимальная мощность — 44 Вт на 4 Ом

TDA2030 Схема:

Схема TDA2030

Схема печатной платы

TDA2030:
Плата TDA2030 и макет

Список деталей

TDA2030:

Резисторы:

  • R1-R4 – 100 кОм
  • Р5 – 8.2 кОм
  • R6 – R9 – 1,4 Ом, 1%
  • R10 – 1 Ом

Конденсаторы:

  • С1 – 470 нФ
  • C2 – 10 мкФ, 63 В, радиальный
  • C3 — 4,7 мкФ, 63 В, радиальный
  • C4,C5,C7 – 220 нФ
  • C6 – 2200 мкФ, 50 В, радиальный
  • C8 – 100 мкФ, 50 В, радиальный

Полупроводники:

  • Д1, Д2 – 1N4001
  • Т1 – БД712
  • Т2 – BD711
  • IC1 – TDA2030
Техническое описание для TDA2030: Скачать

Поиски, связанные с TDA2030

tda2030 схема,


tda2030 блок питания,
tda2030 схема усилителя сабвуфера,
tda2030 распиновка,
tda2030 ic,
tda2030 цена,
tda2030 pdf,
tda2030 pin0 конфигурация,
tda2030 pin0 конфигурация

с сайта Blogger http://www.Amplifiercircuits.com/2017/11/tda2030-audio-amplifier-1-x40w.html
через IFTTT

TDA2030 общее описание:

Хотя на рынке представлен ряд гибридных модулей вывода, очень немногие из них сочетают в себе компактность, приемлемую цену и хорошую производительность. Одним из этих немногих является SGS, используемый в данном усилителе. Конструкция усилителя проста: мощный операционный усилитель, за которым следуют два выходных транзистора. Звуковой сигнал подается на неинвертирующий вход мощного ОУ IC1 TDA2030 через гнездо К1 и конденсатор С1.Ток питания микросхемы изменяется в зависимости от входного сигнала. Следовательно, падение напряжения на резисторах R6, R7, R8 и R9 будет одинаковым, поскольку они находятся на линиях питания операционного усилителя. Пока ток ниже примерно 1 А, падение напряжения на резисторах будет недостаточным для включения транзисторов Т1 и Т2. Это означает, что выходная мощность до 2 Вт на 4 Ом полностью обеспечивается операционным усилителем. Как только выходной ток превышает уровень 1 А, транзисторы включаются и вносят свой вклад в выходную мощность.

Когда входной сигнал мал, ток покоя через транзистор отсутствует, но есть через операционный усилитель. Таким образом, проблемы кроссовера устранены. Поскольку ИС также обеспечивает тепловую компенсацию, обеспечивается стабильность рабочей точки.

Напряжение питания может находиться в пределах от 12 В до абсолютного максимума 44 В. Конструкция усилителя на печатной плате должна быть простой. Транзисторы, а также микросхема должны быть установлены изолированно на радиаторе мощностью около 2 кВт.Используйте большое количество теплопроводной пасты. Линия питания должна быть защищена предохранителем на 3,15 А. Вы можете использовать BD911, BD912 для T1 и T2.

TDA2030 Технические данные:

  • Напряжение питания – 44 В
  • Максимальная мощность — 22 Вт на 8 Ом
  • Максимальная мощность — 44 Вт на 4 Ом

TDA2030 Схема:

Схема TDA2030

Схема печатной платы

TDA2030:
Плата TDA2030 и макет

Список деталей

TDA2030:

Резисторы:

  • R1-R4 – 100 кОм
  • Р5 – 8.

Добавить комментарий

Ваш адрес email не будет опубликован.
