Что представляет собой микросхема TDA8172. Каковы ее основные характеристики и параметры. Для чего применяется TDA8172 в телевизорах и мониторах. Как правильно подключить и использовать TDA8172 в схеме вертикальной развертки.
Назначение и особенности микросхемы TDA8172
TDA8172 — это интегральная микросхема, предназначенная для использования в качестве выходного каскада вертикальной развертки в телевизорах и мониторах с электронно-лучевой трубкой (ЭЛТ). Данная микросхема выпускается компанией STMicroelectronics и обладает следующими ключевыми особенностями:
- Высокая выходная мощность до 20 Вт
- Встроенный генератор обратного хода луча
- Защита от перегрева
- Низкое энергопотребление в режиме ожидания
- Возможность работы при напряжении питания до 35 В
TDA8172 выполнена в корпусе Heptawatt и предназначена для непосредственного подключения к отклоняющей катушке ЭЛТ. Благодаря высокой эффективности и встроенным функциям защиты, эта микросхема является оптимальным выбором для построения надежных схем вертикальной развертки.
Основные технические характеристики TDA8172
Рассмотрим ключевые параметры микросхемы TDA8172:
- Максимальное напряжение питания: 35 В
- Пиковое выходное напряжение: 60 В
- Пиковый выходной ток: 2.5 А (кратковременно до 3 А)
- Типовой ток потребления: 8-16 мА
- Рабочая температура кристалла: до 150°C
- Температура срабатывания тепловой защиты: 140°C
Как видно из характеристик, TDA8172 способна обеспечить высокие выходные токи, необходимые для управления отклоняющей системой ЭЛТ. При этом встроенная тепловая защита гарантирует безопасность микросхемы даже в экстремальных режимах работы.
Функциональная схема и принцип работы TDA8172
Рассмотрим упрощенную функциональную схему микросхемы TDA8172:
- Входной дифференциальный усилитель
- Выходной каскад на мощных транзисторах
- Схема защиты от перегрузки по току
- Схема температурной защиты
- Генератор обратного хода луча
Входной сигнал вертикальной развертки поступает на дифференциальный усилитель, который управляет мощным выходным каскадом. Выходной каскад формирует ток, протекающий через отклоняющую катушку ЭЛТ. Встроенный генератор обратного хода обеспечивает быстрый возврат луча в верхнюю часть экрана в конце каждого кадра.
Типовая схема включения TDA8172
Для правильной работы TDA8172 требуется минимум внешних компонентов. Типовая схема включения содержит:
- Входные резисторы для задания коэффициента усиления
- Конденсаторы в цепи питания для фильтрации помех
- Резистор и конденсатор в цепи генератора обратного хода
- Отклоняющую катушку, подключенную к выходу микросхемы
При разработке печатной платы важно обеспечить хороший теплоотвод от корпуса микросхемы, так как в режиме максимальной мощности TDA8172 может рассеивать до 20 Вт тепла.
Применение TDA8172 в телевизорах и мониторах
TDA8172 нашла широкое применение в следующей технике:
- Цветные и черно-белые телевизоры с ЭЛТ
- Компьютерные мониторы на основе ЭЛТ
- Профессиональные видеомониторы
- Осциллографы и другое измерительное оборудование с ЭЛТ
Благодаря универсальности и высокой надежности, данная микросхема используется как в бытовой, так и в профессиональной технике. TDA8172 позволяет создавать качественные схемы вертикальной развертки с минимумом внешних компонентов.
Рекомендации по применению TDA8172
При использовании TDA8172 в своих разработках следует учитывать несколько важных моментов:
- Обеспечить надежный теплоотвод от корпуса микросхемы
- Использовать качественные фильтрующие конденсаторы в цепях питания
- Правильно рассчитать номиналы внешних компонентов
- Учитывать параметры конкретной отклоняющей системы ЭЛТ
- При необходимости использовать дополнительную защиту от перенапряжений
Соблюдение этих рекомендаций позволит создать надежно работающую схему вертикальной развертки на основе TDA8172 с оптимальными параметрами.

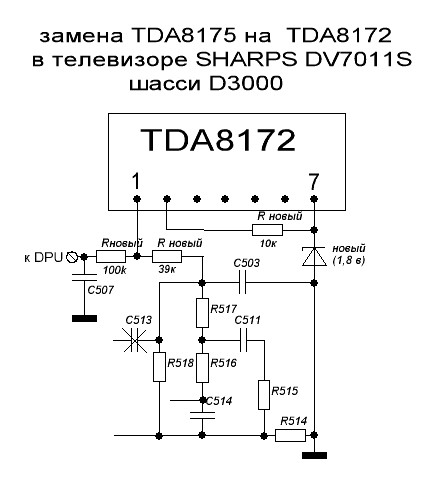

Аналоги и замены для TDA8172
В случае отсутствия TDA8172 можно рассмотреть следующие альтернативные микросхемы:
- TDA8174 — улучшенная версия с расширенными возможностями
- TDA8170 — близкий аналог с немного меньшей выходной мощностью
- LA78040 — микросхема от другого производителя с похожими параметрами
- TDA8350Q — интегрированный каскад вертикальной и горизонтальной развертки
При выборе замены важно тщательно сравнить электрические параметры и особенности подключения, так как прямая замена не всегда возможна без изменения схемы.
Tda8172 схема усилителя — Информационная База
Большинство аудиолюбителей достаточно категорично и не готово к компромиссам при выборе аппаратуры, справедливо полагая, что воспринимаемый звук обязан быть чистым, сильным и впечатляющим. Как этого добиться?
Поиск данных по Вашему запросу:
Схемы, справочники, даташиты:
Прайс-листы, цены:
Обсуждения, статьи, мануалы:
Дождитесь окончания поиска во всех базах.
По завершению появится ссылка для доступа к найденным материалам.
Пожалуй, основную роль в решении этого вопроса сыграет выбор усилителя.
Функция
Усилитель отвечает за качество и мощь воспроизведения звука. При этом при покупке стоит обратить внимание на следующие обозначения, знаменующие внедрение высоких технологий в производство аудио — аппаратуры:
- Hi-fi.
Обеспечивает максимальную чистоту и точность звука, освобождая его от посторонних шумов и искажений. - Hi-end. Выбор перфекциониста, готового немало заплатить за удовольствие различать мельчайшие нюансы любимых музыкальных композиций. Нередко к этой категории относят аппаратуру ручной сборки.
Обеспечивает максимальную чистоту и точность звука, освобождая его от посторонних шумов и искажений.
Технические характеристики, на которые следует обратить внимание:
- Входная и выходная мощность. Решающее значение имеет номинальный показатель выходной мощности, т.к. краевые значения часто недостоверны.
- Частотный диапазон. Варьируется от 20 до 20000 Гц.
- Коэффициент нелинейных искажений. Здесь все просто — чем меньше, тем лучше. Идеальное значение, согласно мнению экспертов — 0,1%.
- Соотношение сигнала и шума. Современная техника предполагает значение этого показателя свыше 100 дБ, что сводит к минимуму посторонние шумы при прослушивании.
- Демпинг-фактор. Отражает выходное сопротивление усилителя в его соотношении с номинальным сопротивлением нагрузки. Иными словами, достаточный показатель демпинг-фактора (более 100) уменьшает возникновение ненужных вибраций аппаратуры и т.п.
Иными словами, достаточный показатель демпинг-фактора (более 100) уменьшает возникновение ненужных вибраций аппаратуры и т.п.Следует помнить: изготовление качественных усилителей — трудоемкий и высокотехнологичный процесс, соответственно, слишком низкая цена при достойных характеристиках должна Вас насторожить.
Классификация
Чтобы разобраться во всем многообразии предложений рынка, необходимо различать продукт по различным критериям. Усилители можно классифицировать:
- По мощности. Предварительный — своеобразное промежуточное звено между источником звука и конечным усилителем мощности. Усилитель мощности, в свою очередь, отвечает за силу и громкость сигнала на выходе. Вместе они образуют полный усилитель.
Важно: первичное преобразование и обработка сигнала происходит именно в предварительных усилителях.
- По элементной базе различают ламповые, транзисторные и интегральные УМ. Последние возникли с целью объединить достоинства и минимизировать недостатки первых двух, например, качество звука ламповых усилителей и компактность транзисторных.
- По режиму работы усилители подразделяются на классы. Основные классы — А, В, АВ. Если усилители класса А используют много энергии, но выдают высококачественный звук, класса B с точностью до наоборот, класс AB представляется оптимальным выбором, представляя собой компромиссное соотношение качества сигнала и достаточно высокого КПД. Также различают классы C, D, H и G, возникшие с применением цифровых технологий. Также различают однотактные и двухтактные режимы работы выходного каскада.
- По количеству каналов усилители могут быть одно-, двух- и многоканальными. Последние активно применяются в домашних кинотеатрах для формирования объемности и реалистичности звука. Чаще всего встречаются двухканальные соответственно для правой и левой аудиосистем.
Внимание: изучение технических составляющих покупки, конечно, необходимо, но зачастую решающим фактором является элементарное прослушивание аппаратуры по принципу звучит-не звучит.
Применение
Выбор усилителя в большей степени обоснован целями, для которых он приобретается.
Перечислим основные сферы использования усилителей звуковой частоты:
- В составе домашнего аудиокомплекса. Очевидно, что лучшим выбором является ламповый двухканальный однотакт в классе А, также оптимальный выбор может составить трехканальный класса АВ, где один канал определен для сабвуфера, с функцией Hi — fi.
- Для акустической системы в автомобиле. Наиболее популярны четырехканальные усилители АВ или D класса, в соответствии с финансовыми возможностями покупателя. В автомобилях также востребована функция кроссовер для плавной регулировки частот, позволяющей по мере необходимости срезать частоты в высоком или низком диапазоне.
- В концертной аппаратуре. К качеству и возможностям профессиональной аппаратуры обоснованно предъявляются более высокие требования в силу большого пространства распространения звуковых сигналов, а также высокой потребности в интенсивности и длительности использования. Таким образом, рекомендуется приобретение усилителя классом не ниже D, способного работать почти на пределе своей мощности (70-80% от заявленной), желательно в корпусе из высокотехнологичных материалов, защищающем от негативных погодных условий и механических воздействий.
- В студийной аппаратуре. Все вышеизложенное справедливо и для студийной аппаратуры. Можно добавить о наибольшем диапазоне воспроизведения частот — от 10 Гц до 100 кГц в сравнении с таковым от 20 Гц до 20 кГц в бытовом усилителе. Примечательна также возможность раздельной регулировки громкости на различных каналах.
Таким образом, чтобы долгое время наслаждаться чистым и качественным звуком, целесообразно заранее изучить все многообразие предложений и подобрать вариант аудио аппаратуры, максимально отвечающий Вашим запросам.
выходной каскад блока кадровой развертки от STM
TDA8172 — выходной каскад блока кадровой развертки от STM
Особенности:
- Усилитель мощности с высоким КПД
- Генератор обратного хода луча
- Защита от перегрева
Описание: TDA8172 монолитная интегральная схема в корпусе HEPTAWATT. Представляет собой оконечный усилительный каскад с высоким КПД для прямого соединения с катушкой вертикальной развертки ЭЛТ.
Применяется в телевизорах цветного и черно-белого изображения, мониторах и дисплеях.
Функциональная схема
| Предельно допустимые параметры и температурные характеристики | |||
| Обозначение | Параметр | Значение | Единица измерения |
| VS | Напряжение питания (pin 2) | 35 | V |
| V5, V6 | Пиковое напряжение генератора обратного хода луча | 60 | V |
| V3 | Напряжение (pin 3) | +VS | — |
| V1, V7 | Входное напряжение усилителя | +VS-0.5 | V |
| IO | Пиковый выходной ток, t=2 ms | 2. 5 |
A |
| Пиковый выходной ток, f = 50 or 60 Hz, t менее или равно 10 µc | 3 | A | |
| Пиковый выходной ток, f = 50 or 60 Hz, t более 10 µc | 2 | A | |
| I3 | Постоянный ток Pin 3 при V5 меньше V2 | 100 | mA |
| Пиковый ток Pin 3 при пиковом токе Flyback f = 50 or 60 Hz, tfly менее или равно 1.5 mc | 3 | A | |
| Ptot | Мощность рассеивания при Tcase=90°C | 20 | W |
| Tstr, Tj | Температура хранения и температура перехода | -40, +150 | °C |
| Tth (j-c) | Температурное сопротивление между переходом и корпусом | 3 | °C/W |
| Электрические характеристики | ||||||
Обозн. |
Параметр | Условия | Typ | Max | Ед. изм. | Рисунок |
| I2 | Ток покоя pin 2 | I3 = 0, I5 = 0 | 8 | 16 | mA | 1a |
| I6 | Ток покоя pin 6 | I3 = 0, I5 = 0 | 16 | 36 | mA | 1a |
| I1 | Входной ток смещения усилителя | V1 = 1 V, V7 = 2 V | -0.1 | -1 | µA | 1a |
| V1 = 2 V, V7 = 1 V | -0.1 | -1 | µA | 1a | ||
| V3L | Напряжение насыщения pin3 к GND | I3 = 20 mA | 1 | 1. 5 |
V | 1c |
| V5 | Выходное напряжение покоя | VS = 35V, Ra = 39 kΩ | 18 | — | V | 1d |
| V5L | Выходное напряжение насыщения к GND | I5 = 1.2 A | 1 | 1.4 | V | 1c |
| I5 = 1.2 A | 0.7 | 1 | V | 1c | ||
| V5H | Выходное напряжение насыщения к VS | -I5 = 1.2 A | 1.6 | 2.2 | V | 1b |
| -I5 = 0.7 A | 1.3 | 1.8 | V | 1b | ||
| Tj | Температура перехода, при которой срабатывает тепловая защита | — | 140 | — | °C | — |
Тестовая DC схема
Тестовая AC схема
Установка на радиатор: Для нормальной работы микросхемы требуется ее установка на радиатор.
Между радиатором и корпусом, для улучшения теплопроводности, следует установить теплопроводящую прокладку. Также при установке необходимо учитывать, что корпус микросхемы соединен с выводом GND (pin 4)
