Теа 2025 схема подключения. Стереоусилитель на микросхеме TEA2025: схема подключения и сборка своими руками

Как собрать стереоусилитель мощностью 5 Вт на микросхеме TEA2025. Какие компоненты необходимы для сборки. Как работает схема подключения TEA2025. Где можно применять данный усилитель.

Содержание

Особенности микросхемы TEA2025 для усиления звука

Микросхема TEA2025 представляет собой интегральный стереофонический усилитель звука в 16-выводном корпусе. Основные характеристики TEA2025:

  • Напряжение питания: от 3 до 15 В
  • Выходная мощность: до 2,5 Вт на канал при напряжении питания 9 В
  • Возможность мостового включения с выходной мощностью до 5 Вт
  • Минимальное количество внешних компонентов
  • Встроенная схема тепловой защиты
  • Низкое энергопотребление

Благодаря этим особенностям TEA2025 отлично подходит для создания компактных портативных усилителей звука. Микросхема не требует сложной настройки и радиатора охлаждения при умеренной выходной мощности.

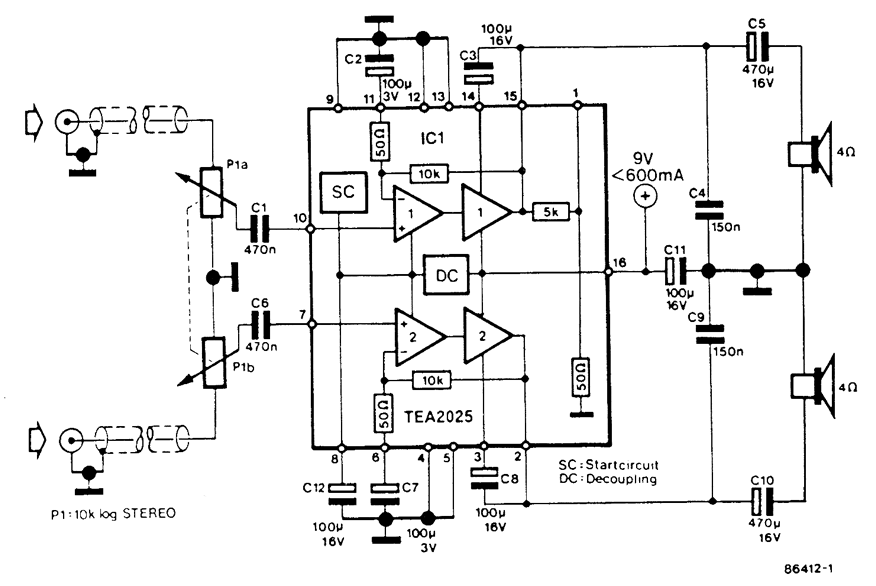

Схема подключения TEA2025 для стереоусилителя

Для построения стереофонического усилителя на TEA2025 потребуется минимальное количество внешних компонентов:


  • Входные разделительные конденсаторы 0,22 мкФ
  • Выходные конденсаторы 470 мкФ
  • Бутстрепные конденсаторы 100 мкФ
  • Резисторы обратной связи 10 кОм
  • Блокировочные конденсаторы по питанию
  • Регулятор громкости (потенциометр 10-50 кОм)

Рассмотрим назначение основных выводов микросхемы TEA2025:

  • Выводы 7 и 10 — входы левого и правого каналов
  • Выводы 2 и 15 — выходы на динамики
  • Выводы 3 и 14 — бутстрепные входы
  • Вывод 16 — питание
  • Выводы 4,5,9,12,13 — общий провод (земля)

Необходимые компоненты для сборки усилителя

Для сборки стереоусилителя на TEA2025 потребуются следующие компоненты:

  1. Микросхема TEA2025
  2. Конденсаторы электролитические:
    • 470 мкФ — 2 шт
    • 100 мкФ — 4 шт
  3. Конденсаторы керамические:
    • 0,22 мкФ — 2 шт
    • 0,15 мкФ — 2 шт
  4. Резисторы 10 кОм — 2 шт
  5. Потенциометр 10-50 кОм
  6. Динамики 4-8 Ом — 2 шт
  7. Печатная плата
  8. Провода, разъемы

Все конденсаторы должны быть рассчитаны на напряжение не ниже напряжения питания усилителя.

Пошаговая инструкция по сборке усилителя

Процесс сборки усилителя на TEA2025 включает следующие основные этапы:


  1. Изготовление печатной платы методом ЛУТ или заказ готовой платы
  2. Монтаж компонентов на плату согласно принципиальной схеме
  3. Подключение внешних элементов — потенциометра, входных и выходных разъемов
  4. Подключение питания и проверка работоспособности
  5. Установка платы в корпус

При монтаже важно соблюдать полярность электролитических конденсаторов и правильность подключения микросхемы. Длина проводов должна быть минимальной для снижения наводок.

Важные моменты при сборке усилителя:

  • Для входного сигнала использовать экранированный провод
  • Установить диод для защиты от переполюсовки питания
  • Проверить потребляемый ток перед подключением динамиков
  • При большой мощности установить небольшой радиатор на микросхему

Настройка и проверка работоспособности усилителя

После сборки усилителя необходимо выполнить его настройку и проверку:

  1. Подать питание без подключенных динамиков
  2. Измерить потребляемый ток — он должен быть 40-50 мА в режиме покоя
  3. Проверить отсутствие перегрева микросхемы
  4. Подключить динамики и источник звука
  5. Проверить качество звучания на разных уровнях громкости
  6. При необходимости подстроить громкость и тембр звучания

Если усилитель собран правильно, он должен обеспечивать чистое звучание без искажений. Потребляемый ток при подаче сигнала может возрасти до 150-200 мА.


Возможные проблемы и их устранение

При сборке и настройке усилителя на TEA2025 могут возникнуть следующие проблемы:

  • Отсутствие звука — проверить правильность подключения и целостность цепей
  • Искажения звука — проверить напряжение питания и качество пайки
  • Фон и помехи — улучшить экранировку входных цепей
  • Перегрев микросхемы — уменьшить напряжение питания или установить радиатор

Большинство проблем связано с некачественным монтажом или неправильным подбором номиналов компонентов. Внимательная проверка схемы обычно позволяет выявить и устранить неисправность.

Области применения усилителя на TEA2025

Благодаря своим характеристикам, усилитель на микросхеме TEA2025 может применяться во многих областях:

  • Портативные аудиоустройства
  • Компьютерные колонки
  • Усилители для смартфонов и плееров
  • Автомобильные аудиосистемы
  • Бытовая электроника
  • Игрушки и детские устройства
  • Системы оповещения

Компактность, простота и низкая стоимость делают этот усилитель отличным выбором для любительских проектов и бюджетных устройств.


Преимущества и недостатки усилителя на TEA2025

Рассмотрим основные плюсы и минусы использования микросхемы TEA2025 для построения усилителя звука:

Преимущества:

  • Простота схемы и минимум внешних компонентов
  • Низкое энергопотребление
  • Широкий диапазон напряжений питания
  • Встроенная защита от перегрева
  • Возможность мостового включения
  • Доступность и низкая стоимость

Недостатки:

  • Ограниченная выходная мощность
  • Не самые лучшие характеристики звука
  • Необходимость установки радиатора при большой мощности
  • Чувствительность к качеству монтажа

Несмотря на некоторые недостатки, простота и надежность делают TEA2025 отличным выбором для начинающих радиолюбителей и создания недорогих аудиоустройств.


TEA2025 — схема включения

   Микросхема LM386 пользуется большой популярностью у любителей электроники для изготовления звуковых усилителей, однако их выходная мощность составляет только 1 Вт. А для того чтобы услышать стереозвучание необходимо уже две микросхемы LM386. Эта статья об изготовлении усилителя мощностью в 5 Вт и получении стереофонического эффекта при использовании всего одной микросхемы ТЕА2025.

   Интегральная микросхема TEA2025 является звуковым усилителем в 16-выводном пластиковом корпусе. Он изначально предназначен для использования в портативных кассетных плеерах и радиоприемниках, но может быть с успехом использован и для изготовления качественного усилителя стереофонического звучания, и для других нужд. Для этого в его обвязку требуется установить совсем не много электронных компонентов и он готов к работе. Схема цоколёвки TEA2025 и её использование для стереофонического воспроизведения звука приведены ниже.

   Устройство имеет максимальный коэффициент усиления до 45 дБ. Однако, он может быть снижен за счет размещения внешней RC цепи обратной связи между выводами (6 и 11 ножки) и землёй. В таблице рекомендуется не снижать усиление ниже 36 дБ. Для того, чтобы получить максимальный коэффициент полезного действия, необходимо использовать R=0 и C=100 мкФ (как изображено на схеме выше) между обратной связью и землёй. Низкая частота среза (fL) выходного сигнала зависит от сопротивления нагрузки (динамика, RL) и выходного конденсатора ёмкостью в 470 мкФ. Если сопротивление динамика 4 Ом, то будет низкая частота среза.

   Интересной особенностью микросхемы TEA2025 является то, что она имеет встроенную схему тепловой защиты. Если будет нужно использовать усилитель на полную мощность (5 Вт), то на микросхему необходимо установить радиатор охлаждения. Если его не будет, а внутренняя тепловая защита, тем не менее, сумеет не допустить повреждения микросхемы в следствии перегрева, всё равно выходная мощность усилителя однозначно снизиться из-за чрезмерной температуры нагрева полупроводникового перехода.

На стадии ввода усилителя в эксплуатацию может быть использован потенциометр  сопротивлением 10 — 20 кОм.

   Конденсаторы на входе ёмкостью 0,22 мкФ устранят шум от него. Конденсаторы 0,15 мкФ нужны на выходе для обеспечения стабильности частоты. Использование конденсаторов другой ёмкости  может привести к нежелательным искажениям звука на выходе. Длинные соединительные провода и контуры заземления в цепи также могут вызвать искажения, поэтому хорошая компоновка PCB цепи очень важна. Эта схема была собрана на печатной плате размером 5 х 9 см, как показано на изображении ниже.

   Плата устанавливается внутри пластикового корпуса размером 6 х 11 см и производятся необходимые соединения с ней (блока питания, динамиков и входных разъемов) при помощи проводов. Напряжение питания собранного усилителя составляет от 3 до 12 вольт. В данном конкретном случае усилитель был запитан от аккумулятора напряжением 9,6 вольт.

   Стереофонический усилитель на TEA2025 вышел удачным, что, безусловно, приятно.


Понравилась схема — лайкни!

ПРИНЦИПИАЛЬНЫЕ СХЕМЫ УНЧ

Смотреть ещё схемы усилителей

       УСИЛИТЕЛИ НА ЛАМПАХ          УСИЛИТЕЛИ НА ТРАНЗИСТОРАХ



УСИЛИТЕЛИ НА МИКРОСХЕМАХ          СТАТЬИ ОБ УСИЛИТЕЛЯХ



Усилитель на микросхеме TEA2025b своими руками


Сейчас существует огромное разнообразие схем усилителей звука на микросхемах, под любые нужды, под любые напряжения питания, с разной выходной мощностью. Микросхемные усилители просты в создании, не нуждаются в особой настройке, в отличие от транзисторных, но при этом они также обладают неплохими характеристиками. Именно поэтому микросхемные усилители сейчас используются повсеместно: в автомагнитолах, в компьютерных колонках, в телевизорах, в музыкальных центрах. Одна из таких микросхем – достаточно популярная TEA2025b. Её можно найти во многих компьютерных колонках или переносной портативной акустике. Эта микросхема обеспечивает мощность на выходе 1-2 ватта, потребляет небольшой ток и не требует радиатора, при этом её мощности вполне достаточно для озвучивания небольшой комнаты. К плюсам TEA2025b также можно отнести то, что она содержит в себе сразу два канала, т.е. для постройки стерео-усилителя достаточно всего одной микросхемы.

Схема усилителя


Схема не содержит каких-либо дорогостоящих или дефицитных деталей. Конденсаторы С3 и С4 в ней – разделительные, хоть усилитель и не из разряда Hi-Fi, их всё же желательно взять плёночные. Их ёмкость при желании можно повысить с 220 нФ до 0,5 – 1 мкФ, слегка поднимется уровень низких частот. Р1/A и Р1/B на схеме – сдвоенный переменный резистор (потенциометр), с его помощью регулируется громкость. Его номинал не столь критичен, можно брать в пределах 10-50 кОм. Диод D1 служит для защиты схемы от переполюсовки, ведь в случае подачи напряжения не той полярности на микросхему она сразу же сгорит. Диод предотвратит подобные несчастные случаи. Все конденсаторы на схеме нужно брать на напряжение не меньшее, чем напряжение питания усилителя. Динамики могут иметь сопротивление 4 Ома или выше. При этом стоит учитывать, что чем ниже сопротивление динамиков, тем больше будет мощность усилителя. Самый оптимальный вариант – 8 Ом. В процессе работы микросхема может слегка нагреваться, это нормально, ведь её корпус не предусматривает установку радиатора.

Сборка усилителя на микросхеме TEA2025b

Создание любого электронного устройства начинается с изготовления печатной платы, сделать её в домашних условиях можно методом ЛУТ.

Скачать плату:

pechatnaya-plata.zip [19.5 Kb] (cкачиваний: 1477)

Файл с рисунком печатной платы к статье прилагается, отзеркаливать перед печатью не нужно. Плата выполняется на кусочке текстолита размерами 60х35 мм. Метод ЛУТ не раз описывался в интернете, я приведу лишь несколько фотографий процесса создания печатной платы.




После того, как плата готова, можно запаивать в неё детали. Провода питания и выходы на динамики желательно не впаивать в плату, а подключить с помощью клеммников. Сигнальный провод для удобства подключается к плате при помощи разъёма jack 3,5. Провод от источника звука до платы усилителя обязательно должен быть экранированным, иначе не избежать посторонних шумов.

Несколько слов о питании. Оптимальное напряжение питания данного усилителя составляет 9 вольт. Работать он будет уже начиная с 3-х вольт, однако выходная мощность при этом будет значительно меньше. В режиме покоя, т.е. когда на вход не поступает никакой сигнал, потребление усилителя составляет примерно 40-50 мА при напряжении питания 9 вольт. При подаче сигнала на вход, потребление повышается до уровня 150-200 мА. Перед первым включением обязательно нужно отключить динамики, в разрыв питающего провода включить амперметр и замерять ток, потребляемый схемой. Если он значительно выше 50 мА, а микросхема быстро нагревается, значит нужно искать ошибку в монтаже. Если потребляемый ток вовсе равен нулю, значит схема не работает, также нужно искать ошибку и проверять правильность подключения питания. Если при первом включении без динамиков ничего не взорвалось, а ток потребления в норме, то можно подключать динамики и подавать на вход сигнал. Источником сигнала для усилителя может служить плеер, компьютер, телефон, любое устройство, имеющее линейный выход.
Таким образом, на микросхеме TEA2025b можно построить не сложный, не требующий настройки усилитель. Он потребляет небольшой ток, имеет малое тепловыделение, а значит ему самое место в переносных аудиосистемах или простых компьютерных колонках, где не требуется сверхкачественное звучание. Успешной сборки!


Схема стереофонического аудиоусилителя

5 Вт на микросхеме TEA2025 + печатная плата

В этой статье мы покажем вам, как собрать простой и портативный стереофонический аудиоусилитель 5 Вт с использованием интегральной схемы TEA 2025 .

Эта схема построена на основе TEA2025 IC , который представляет собой монолитный интегрированный аудиоусилитель в 16-контактном пластиковом двухрядном корпусе производства UTC .

Цепь имеет внутреннюю термозащиту. Он предназначен для портативных кассетных плееров, mp3-плееров и радиоприемников.

Вы также можете использовать его как смартфон или ПК аудиоусилитель. Для работы этой схемы требуется блок питания , вы можете использовать блок питания с выходным током 9В 500мА постоянного тока или свинцово-кислотный аккумулятор .

Характеристики

Автомобильный стереоусилитель мощностью 100 + 100 Вт…

Пожалуйста, включите JavaScript0029

Данный усилитель, в конфигурации представленной в данной статье 2 канала , имеет выходную мощность 2,5 Вт на канал.

Для тех, кто хочет использовать один канал, вы можете использовать его в режиме моста, и у вас будет выходная мощность 5 Вт .

Входной конденсатор

Входной конденсатор типа PNP , позволяющий заземление источника. Таким образом, входной разделительный конденсатор не требуется.

Тем не менее, последовательный конденсатор ( 0,22 мкФ ) на стороне входа может быть полезен в случае шума из-за контакта переменного резистора.

Bootstrap

Соединение Bootstrap позволяет увеличить размах выходного сигнала. Предлагаемое значение для бутстрепных конденсаторов ( 100 мкФ ) позволяет избежать снижения выходного сигнала также на низких частотах и ​​низком напряжении питания.

Этот усилитель в этой 2-канальной конфигурации имеет выходную мощность 2,5 Вт на канал, и вы можете использовать его в режиме моста, и вы получите выходную мощность 5 Вт .

Источник питания

Источник питания постоянного тока , « В постоянного тока », напряжение, поддерживаемое этим усилителем, составляет до 15 В , с пиковым током 1,5 ампер .

Контакт ввода напряжения расположен на контакте 16 микросхемы TEA2025, а контакты 4, 5, 9, 13, 12 заземлены на ЗЕМЛЯ .

Applications

  • Electronic Instruments
  • PC sound speaker
  • Home theater systems
  • Hi-fi electronic gadgets and devices
  • Robotics applications
  • Children’s gadgets and toys, etc.

In   Figure 1 ниже мы показываем полную схему стереофонического аудиоусилителя мощностью 5 Вт с использованием TEA2025 IC , и вы можете загрузить файлы в опции; Загрузить файлы внизу страницы.

Рис. 1. Схема стереофонического аудиоусилителя мощностью 5 Вт на микросхеме TEA2025 …………….. TEA2025 Интегральная схема
  • R1, R2 ……………………. Резистор 10 кОм (коричневый, черный, оранжевый, золотой)
  • C1, C2 . …………………… 0,47 мкФ керамический полиэфирный конденсатор
  • C3 , С4, С5, С6, С9….. 100 мкФ электролитический конденсатор
  • C7, C11 …………………. 470 мкФ электролитический конденсатор
  • C8, C10 …… ……………… 0,15 мкФ керамический, полиэфирный конденсатор
  • P1, P2, P3, P4, P5 ……. Тип винтовой клеммы 5 мм 2-контактный разъем
    • Прочее ……………………. Печатные платы, олово, провода и т. д.

    Печатные платы — загрузка файлы с печатной платой

    , схема, PDF, GERBER и JPG, PNG и предоставить прямую ссылку для бесплатного скачивания и прямую ссылку, » MEGA «.

    9779.
    Рис. 2 -5W STREEO AMPLIFIER с использованием TEA2025
    9.
    9.9.9.9..7.7..9..10101010101010101010101010101010101010101010101010101010101010101010101010101010101010139. PDF, GERBER, JPG

    Если у вас есть какие-либо вопросы, предложения или исправления, оставьте их в комментариях, и мы скоро на них ответим

    Подпишитесь на наш блог!!! Нажмите здесь — elcircuits.com!!

    С уважением!!!

    Стереоусилитель звука 5 Вт, схема на микросхеме TEA2025

    Для увеличения входной мощности любых цепей широко используется термин «усилители». Проще говоря, усилители — это схемы, которые увеличивают мощность сигнала. Следовательно, аудиоусилители — это те, которые увеличивают звуковой сигнал. Например, возьмем в качестве примера микрофон и динамик, в их цепи включены усилители для усиления входного сигнала человеческого голоса. Но не каждый аудиоусилитель достаточно мощный, чтобы учесть все факторы и обеспечить идеальное увеличение выходной мощности.

    Например. проблема шума считается серьезной проблемой, так как большие выходные сигналы и снижение шума также являются самой большой задачей для стереофонических усилителей звука. Таким образом, в этой статье мы создадим схему стереофонического аудиоусилителя мощностью 5 Вт на микросхеме TEA2025.

    Купить на Amazon

    Аппаратные компоненты

    Следующие компоненты необходимы для изготовления схемы стереофонического усилителя звука

    Серийный номер Компонент Значение Qty
    1 Polarized Capacitor 100µF 6 ​​
    2 Resistor 10K 1
    3 Ceramic Capacitor 0. 22µF, 0.15µF 1, 2
    4 Динамик 4-8 ОМ 2
    55.0129

    TEA2025 Распиновка

    Для получения подробного описания цоколевки, размеров и спецификаций загрузите техническое описание TEA2025

    Схема стереофонического аудиоусилителя

    Рабочее объяснение

    к контакту 16 микросхемы TEA2025, а контакты 4, 5, 9, 13 и 12 остаются заземленными. IC имеет два входных контакта, то есть контакт 7 и контакт 10. Но поскольку у нас есть только один вход, поэтому мы заземлили контакт 7 и подали вход на контакт 10 микросхемы, потенциометр также подключен к этому контакту. Pin 3 1nd 14 — это штифт ботинок. Следовательно, выход поступает с выходных контактов 2 и 15, которые управляют нагрузкой, то есть динамиком.

    Применение и использование

    • Схема может использоваться в системах громкой связи.
