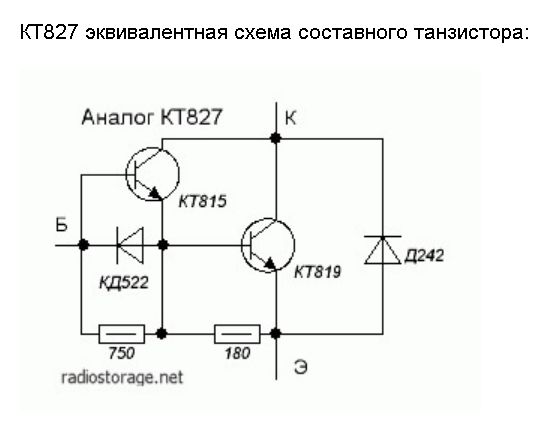

Приведено фото транзистора КТ, его внутренняя схема, а также схема эквивалентной замены. КТ — мощный низкочастотный кремниевый составной транзистор со структурой N-P-N. Транзисторы КТ отличаются высоким коэффициентом усиления и применяются в усилителях низкой частоты, ключевых устройствах, электронных переключателях и т. Транзисторы КТ выпускаются в пластмассовом корпусе TO

Зарядное устройство для аккумуляторов UPS

Приветствую, друзья!

Вы пользуетесь источниками бесперебойного питания, и у вас проблемы с их аккумуляторами?

И мне в ремонт попадают бесперебойники с севшими аккумуляторными батареями.

При севшей батарее источник бесперебойного питания (ИБП) включить в большинстве случаев невозможно. Ситуация усугубляется тем, что зарядить ее штатным зарядным устройством ИБП чаще всего нельзя.

Приходится использовать отдельные зарядные устройства. Одно из таких устройств предлагается вашему вниманию. Оно сделано из того, что было под рукой.

Работа схемы зарядного устройства

Переменное сетевое напряжение понижается трансформатором Т1, выпрямляются диодным мостом на диодах VD1 – VD4 и фильтруется электролитическим конденсатором C1.

Полученное постоянное напряжение подается на резистивный делитель с резисторами R1, R2 и R4. В верхнее плечо делителя включен переменный резистор R1. C его движка можно снимать постоянное напряжение в пределах примерно от 13 до 35 В.

С движка переменного резистора напряжение подается на эмиттерный повторитель, образованный транзистором VT1, нагрузкой которого служит резистор R3. Постоянное напряжение с резистора R3 служит входным сигналом для второго эмиттерного повторителя на составном транзисторе VT2 — VT3.

C выхода этого эмиттерного повторителя постоянное напряжение через резистор R5 подается на заряжаемый аккумулятор. Резистор R5 служит ограничителем тока при случайном замыкании выходных выводов зарядного устройства.

В качестве R1 используется многооборотный резистор, что позволяет точнее устанавливали величину зарядного напряжения. Величину зарядного напряжения можно регулировать в пределах примерно от 10 до 33 В. Это позволяет заряжать сразу два 12 В аккумулятора.

Это устройство использовалось для зарядки 12 В кислотных и VRLA аккумуляторов емкостью 5, 7, 9 и 12 А*ч.

Зачем нужны эмиттерные повторители?

Нам нужен регулируемый источник постоянного напряжения, которые должен обладать низким внутренним сопротивлением. Для справки: аккумулятор GP 1272 12 В 7,2 А*ч, широко используемый в ИБП, обладает внутренним сопротивлением около 0,023 Ом.

Наше зарядное устройство должно обладать хотя бы на порядок меньшим выходным сопротивлением. В противном случае величина зарядного напряжения будет заметно снижаться при подключении аккумулятора. Это будет из-за того, что часть напряжения, в соответствии с законом Ома, будет падать на выходном сопротивлении зарядного устройства.

Эмиттерный повторитель называется еще согласователем сопротивления.

Выходное сопротивление эмиттерного повторителя, подключенное параллельно нагрузке Rн, определяется внутренним сопротивлением источника сигнала Ri (см рис) и коэффициентом передачи h31e транзистора по току.

Чем этот коэффициент больше, тем меньше выходное сопротивление.

Источником сигнала для первого эмиттерного повторителя служит резистивный делитель R1, R2, R4.

Источником сигнала для второго эмиттерного повторителя служит резистор R3.

В качестве первого эмиттерного повторителя используется составной транзистор типа TIP122.

Составным он называется потому, что образован двумя транзисторами, смонтированными в общем корпусе.

Общий коэффициент передачи по току определяется произведением коэффициентов отдельных транзисторов.

В качестве второго эмиттерного повторителя используется составной транзистор, образованный из двух отдельных мощных транзисторов типа D209.

Конструктивное исполнение зарядного устройства

Из-за недостатка времени зарядное устройство не было смонтировано «по всем правилам». Активные элементы VD1 – VD4, VT2, VT3, VT4 установлены на общий радиатор, выдранный из неисправного компьютерного блока питания. Диодные сборки и мощные транзисторы D209 были взяты оттуда же.

Все остальное было смонтировано на куске картона. Радиатор имеет небольшие размеры, на нем установлены диоды и транзисторы, на которых рассеивается значительная мощность, поэтому он нуждается в обдуве вентилятором.

Вентилятор обдува питается напряжением, снимаемым с резистора R4 резистивного делителя через эмиттерный повторитель на составном транзисторе VT4 типа TIP122.

Используется небольшой 12 В компьютерный вентилятор. Подаваемое на него постоянное напряжение примерно равно 6 В.

При пониженном напряжении питании скорость вращения вентилятора и шум от него меньше.

В качестве диодов VD1 – VD4 используются две параллельно соединенные диодные сборки GBU605 от того же компьютерного блока питания.

В принципе, можно использовать и одну. Но запас по току не помешает…

Трансформатор Т1 – стержневой, имеет две катушки с первичными и вторичными обмотками. Первичные и вторичные обмотки катушек соединены последовательно каждая согласно схеме.

Руководство о том, что это такое, особенности и как его использовать

Распиновка TIP122 представляет собой силовой транзистор Дарлингтона. Мощный транзистор Дарлингтона означает, что пара транзисторов находится в одном корпусе. Важно отметить, что основной причиной размещения двух транзисторов вместе является увеличение конечного коэффициента усиления. Транзистор TIP122 работает аналогично типичному транзистору, содержащему пару Дарлингтона.

TIP122 является распространенным транзистором на рынке электроники из-за его отличительных особенностей. Например, некоторые из этих особенностей — это его исключительная способность усиления по току и огромный ток коллектора, оцениваемый в 5 А. Конструкция этого транзистора уникальна для выполнения таких функций, как переключение питания и усиление.

В этой статье мы обсудим транзистор Tip 122, его использование и способы безопасного подключения в цепи.

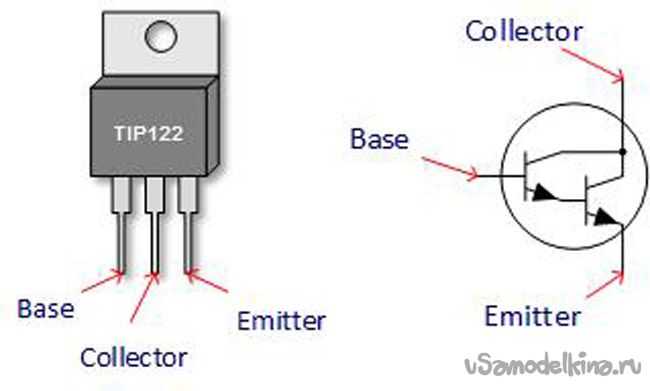

Конфигурация выводов транзистора Tip122.

Ниже приведена таблица с описанием каждого контакта.

Номер контакта	Название контакта	Описание
1	Основание	Этот контакт работает, включая или выключая транзистор. Кроме того, вывод базы отвечает за смещение транзистора.
2	Коллектор	Штырь коллектора подключается к нагрузке в электрической цепи. Кроме того, этот вывод работает, пропуская через себя ток.
3	Излучатель	Вывод излучателя соединяется с землей. В результате ток от коллектора течет к эмиттеру, а затем, наконец, к земле.

(транзисторы с тремя выводами)

Характеристики TIP122

Во-первых, транзистор Дарлингтона Tip122 выпускается в корпусе типа TO-220.
Во-вторых, транзистор имеет ток базы 120 мА.
В-третьих, транзистор имеет ток коллектора 5А.
Кроме того, транзистор Tip122 представляет собой силовой NPN-транзистор Дарлингтона.
Кроме того, типичный максимальный номинал этого транзистора и минимальный коэффициент усиления по постоянному току (hFE) равны 1000.
Кроме того, напряжение VCE или коллектор-эмиттер составляет 100 В0064
Также транзистор имеет напряжение коллектор-база 100В.
Далее транзистор имеет максимальное рассеивание на коллекторе 65 Вт.
Кроме того, максимальная температура хранения и рабочая температура транзистора TIP122 составляет от -65 до +150 градусов Цельсия.
Наконец, максимальное напряжение эмиттер-база составляет 5В.

(транзисторы в корпусе типа TO-220.)

TIP122 Замена и эквивалент

TIP122 относится к семейству транзисторов TIPXXX. Некоторые транзисторы из того же семейства, что и TIP122, включают TIP120 и TIP121, которые являются NPN-транзисторами. Кроме того, мы рассматриваем транзистор TIP127 как дополнительный транзистор Дарлингтона для TIP122. Известные эквивалентные транзисторы включают; КСД560, 2Н6532, БДВ2, 2Н6045, МДЖФ6388, 2СД2495, БДТ63, КСБ601 и 2СД1415.

Вместо TIP122 могут работать несколько различных транзисторов. Например, транзисторы BC549, BC636, BC547, 2N3055, BC639, 2N3906, 2N3904 и 2SC5200. Однако конфигурация контактов может немного отличаться от TIP122.

(различные типы транзисторов)

Для чего используется TIP 122?

Транзистор Дарлингтона TIP122 управляет тяжелыми нагрузками с высоким током или в проектах, требующих высокого усиления. Этот транзистор может управлять большими токовыми нагрузками, потому что он имеет постоянный коэффициент усиления по току и большой ток коллектора.

Благодаря низкому напряжению база-эмиттер такое логическое устройство, как микроконтроллер, может легко управлять транзистором TIP122. Однако необходимо соблюдать меры предосторожности, чтобы логическое устройство работало должным образом в электронной схеме.

Более того, транзистор TIP122 хорошо подходит для проектов, которым требуется логическое устройство для управления им. Логическое устройство работает за счет переключения нагрузок большой мощности. Также логические устройства могут работать за счет усиления больших токов.

(фото транзисторов, микроконтроллеров и других электрических компонентов.)

Работа TIP122

Благодаря высокому коэффициенту усиления по току и более высокому току коллектора транзистор TIP122 очень популярен. Транзистор переключает нагрузки с большим током. Кроме того, вы можете использовать его в приложениях, которые потребляют много тока из-за этой функции.

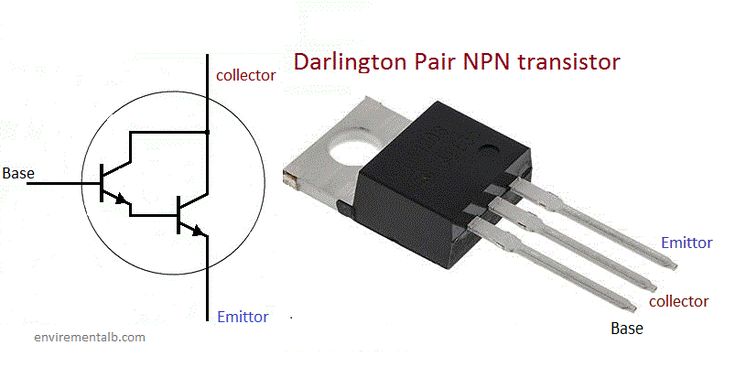

Корпус ТО-220 транзистора ТИП 122 состоит из двух транзисторов. Эмиттер первого транзистора соединяется с базой второго транзистора. При этом контакт коллектора в обоих транзисторах соединяется вместе. Пара Дарлингтона имеет решающее значение для увеличения номинального тока транзистора и коэффициента усиления по току. Кроме того, крошечный ток, протекающий между базой и эмиттером, может коммутировать больший ток между выводами коллектора и эмиттера.

Однако при низком напряжении между базой и эмиттером логическое устройство может без особых усилий организовать транзистор.

Поскольку транзистор TIP122 обладает исключительными характеристиками по коэффициенту усиления по току и току коллектора, было бы беспристрастно переключить подходящий. При этом у него эмиттер-база всего 5В и ток в базе 120мА.

Описание проекта

Например, вот проект, в котором вам нужно управлять двигателем 48 В. Этот двигатель имеет непрерывный ток 3А, но с резистором 100 Ом. Вы уже знаете, что ток на выводе коллектора транзистора TIP122 составляет 5А. Однако этот проект потребляет всего 3А. Кроме того, максимальный базовый ток составляет 120 мА. Но вы используете резистор на 100 Ом, который ограничивает ток до 42 мА. Импульсный ток транзистора составляет 8А.

Убедитесь, что ваш двигатель не потребляет сверх пикового тока. Этот проект должен помочь вам понять, как транзистор может управлять нагрузкой.

(микросхемы и транзисторы на печатной плате.)

Как безопасно использовать TIP122 в электрической цепи?

Важно, чтобы обеспечить эффективное функционирование пары Дарлингтона, всегда следите за тем, чтобы ваши номинальные значения не превышали максимальные. Цепь приложения, работающая с напряжением более 100 В, повредит устройство. Кроме того, для обеспечения правильного тока базы необходимо избегать нагрузок, превышающих 5 А, и использовать подходящий базовый резистор.

Кроме того, подходящим радиатором является электрическое устройство, сопровождающее транзистор TIP122 в цепи. Таким образом, радиатор защищает цепь от перегрева и обеспечивает рабочую температуру электрической цепи.

(электронная микросхема с транзисторами.)

Применение TIP122

Во-первых, транзистор может работать как переключатель среднего тока.
Во-вторых, транзистор TIP 122 можно использовать в качестве инвертора в схеме выпрямителя.
В-третьих, транзистор TIP122 может управлять скоростью двигателей.
Кроме того, транзистор работает в приложениях, требующих регулировки сильноточных нагрузок.
Наконец, этот транзистор работает в проектах, требующих высокого усиления для достижения хороших результатов.

Сводка

Транзистор TIP122 довольно распространен благодаря высокому коэффициенту усиления по току и току сбора. Он идеально подходит для приложений, которым необходимо переключать мощные нагрузки.

Мы надеемся, что эта статья была вам полезна. По любым вопросам по этой теме или любой нашей работе, пожалуйста, не стесняйтесь обращаться к нам. Наша команда поможет!
