⚡ Диодный мост: схема, особенности, назначение

Подавляющее большинство электронной аппаратуры работает на постоянном токе. А источником напряжения может быть как гальванический элемент, так и городская сеть переменного ток 220 В. Вот и приходится переменный ток преобразовывать в постоянный, то есть – «выпрямлять». Для этой цели служит устройство под названием выпрямитель. Это может быть готовый промышленный компонент, а может быть электронная схема, собранная из отдельных, более простых, элементов. Сегодня разберём, что же такое диодный мост, зачем он нужен и как работает.

Содержание статьи

• 1 Что такое диодный мост и зачем нужен
• 2 Принцип работы
• 3 Основные характеристики
• 4 Схема диодного моста
  • 4.1 Однофазный выпрямитель
  • 4.2 Трёхфазный выпрямитель
• 5 Где применяется схема диодного моста
• 6 Как сделать диодный мост своими руками
  • 6.1 Что нужно для работы
  • 6.2 Инструкция по изготовлению
  • 6. 3 Проверка на работоспособность
• 7 Заключение

Что такое диодный мост и зачем нужен

Переменный ток в бытовой электросети по синусоидальному закону меняет свою полярность 50 раз в секунду. Диодный мост, собранный из четырёх диодов, 25 раз в секунду пропускает одну положительную полуволну. То есть, превращает ток переменного знака амплитудой, имеющей колебательный характер, в ток одного знака, но с удвоенной частотой колебаний амплитуды. Если потребителя это не устраивает, то после выпрямителя ставится сглаживающий фильтр. Ниже представлена принципиальная электрическая схема диодного моста-выпрямителя.

ФОТО: go-radio.ruСхема диодного моста

Диодный мост можно собрать из отдельных конструктивно законченных диодов, но можно в промышленных условиях сразу изготовить из кристаллов в виде цельного изделия, пригодного к дальнейшей установке в электронную схему. Такая диодная сборка имеет технологические преимущества над предыдущим вариантом. Она компактней, монтаж моста надёжней, стоимость существенно ниже, чем у четырёх диодов.

ФОТО: youtube.comОдин из вариантов исполнения диодаФОТО: youtube.comДиодный мост, собранный из четырёх диодовФОТО: youtube.comДиодный мост в виде одного изделия

Принцип работы

Диодный мост представляет собой электрическую схему из четырёх диодов. Схема построена таким образом, что в каждый полупериод переменного тока соответствующая полуволна проходит по одному плечу моста, в другой полупериод другая полуволна проходит по другому плечу. Но в точках моста, где диоды соединены одинаковой полярностью, знак тока всегда один и тот же.

Основные характеристики

И отдельные диоды, и промышленные диодные сборки описываются стандартным набором технических характеристик:

• это напряжение обратной полярности, которое можно, не опасаясь пробоя, приложить к устройству;
• величина тока обратной полярности, который безопасно можно пропустить по устройству;
• длительность протекания тока по устройству без его перегрева;
• максимальная температура устройства, при которой оно сохраняет свою работоспособность;
• максимальная допустимая частота проходящего тока.

ФОТО: go-radio.ruВариант изображения моста на принципиальной электрической схемеФОТО: go-radio.ruСборка «Диодный мост» на печатной плате

Схема диодного моста

И самодельный мост, и промышленная диодная сборка изготавливаются по одной и той же схеме. Два диода последовательно спаиваются разноимёнными полюсами. Потом две пары спаивают одноимёнными полюсами на концах этих пар. К точкам соединения разноимённых полюсов подключается источник переменного напряжения, к точкам соединения одноимённых полюсов подключают нагрузку.

Диодные мосты применяются для выпрямления однофазного и трёхфазного тока.

Однофазный выпрямитель

Этот выпрямитель применяется в бытовой электронной технике чаще всего, так как бытовая электросеть однофазная. Как правило, пульсации выпрямленного тока с частотой 100 Гц не годятся для нормальной работы аппаратуры, появится неприятный звуковой фон – гудение. После выпрямителя следует ставить качественный сглаживающий фильтр из катушки индуктивности (последовательно) и конденсатора достаточной ёмкости (параллельно выходу выпрямителя).

ФОТО: electroinfo.netСхема однофазного моста

Трёхфазный выпрямитель

Трёхфазные выпрямители на выходе дают меньшую частоту пульсаций, чем однофазные. Понижаются требования к сглаживающим фильтрам.

Схемы выпрямителей для трёхфазных цепей бывают однотактные и двухтактные. В однотактной схеме к каждой обмотке трёхфазного трансформатора подключается минус диода. Свободные концы каждой из трёх катушек соединяются в общую точку.  Плюсы диодов тоже соединяются в одну точку. Нагрузка подключается между этими двумя общими точками.

ФОТО: electricalschool.infoПринципиальная схема однотактного трёхфазного моста-выпрямителя

Если требуется выходное напряжение более высокого значения, а пульсации поменьше, то собирается двухтактна схема. Собираются три пары диодов, в каждой паре плюсовой вывод одного подключается к минусу другого.  Плюсовые выводы трёх пар тоже собираются в одну точку, так же объединяются минусы диодов, а общие точки в каждой паре диодов подключаются к свободным концам трёх обмоток вторичной обмотки трансформатора. Нагрузка подключается между общим минусом и плюсом сборки. В такой схеме выходное напряжение несколько выше, а пульсации намного меньше. Иногда можно обойтись без сглаживающего фильтра. Такая схема имеет название «Мостовой трёхфазный выпрямитель Ларионова».

ФОТО: electricalschool.infoПринципиальная схема двухтактного трёхфазного моста-выпрямителяФОТО: electricalschool.infoСборка «Трёхфазный диодный мост»

Где применяется схема диодного моста

Кстати, автомобильный генератор тоже выдаёт переменный ток, а всё электрооборудование автомобиля работает на постоянном токе. После генератора установлен мощный диодный выпрямитель. Мостовая схема диодного выпрямителя широко применяется в бытовой радиоаппаратуре – радиоприёмниках, телевизорах, всевозможных магнитофонах и проигрывателях. Диодные мосты ставят и в трансформаторных, и в импульсных блоках питания.

Как сделать диодный мост своими руками

При необходимости и при наличии нужных диодов и паяльника нетрудно собрать диодный мост своими руками.

Что нужно для работы

Для работы нужно подготовить рабочее место с розеткой для паяльника, паяльник с подставкой, припой, канифоль, пинцет, маленькие кусачки. Конечно, нужны диоды с нужными характеристиками. При большом желании мост можно собрать на печатной плате с готовыми дорожками.

Инструкция по изготовлению

Иллюстрация	Описание действия
ФОТО: youtube.com	Подготовка рабочего места
ФОТО: youtube.com	Пайка схемы
ФОТО: youtube.com	Приборная проверка собранной схемы
ФОТО: youtube.com	Проверка схемы под нагрузкой с конденсатором фильтра

Проверка на работоспособность

Первая проверка всегда визуальная. Проверяется, те ли детали установлены, правильно ли собрана схема, качество пайки. Затем собирается проверочная схема с источником и измерительным прибором. И если этот этап прошёл успешно, то можно подключить нагрузку и провести окончательную проверку результатов своей работы.

Заключение

Работа с электроникой – это очень интересное занятие. И когда результат собственной деятельности начинает успешно функционировать, человек испытывает огромное удовлетворение.

Обсудить0

Предыдущая

ОсвещениеПодключение светодиодной ленты: как правильно выполнить, нюансы монтажа

Следующая

ОсвещениеСекреты многоуровневого освещения помещений

принцип действия, обозначения на схеме, проверка исправности

Почти вся электронная аппаратура для своей работы требует определённую величину постоянного напряжения. В электрический сети передаётся синусоидальный сигнал с частотой 50 Гц. Для преобразования сигнала используется свойство полупроводниковых элементов пропускать ток только в одном направлении, а в другом блокировать его прохождение. В качестве преобразователя применяется схема диодного моста, позволяющая получать на выходе сигнал постоянной величины.

• Физические свойства p-n перехода
• Принцип работы диода
• Схема простого выпрямителя
• Диодный мост
  • Конструкции и характеристики прибора
  • Схема подключения устройства
  • Проверка на работоспособность

Физические свойства p-n перехода

Главным элементом, использующимся при создании выпрямительного узла, является диод. В основе его работы лежит электронно-дырочный переход (p-n).

Общепринятое определение гласит: p-n переход — это область пространства, находящаяся на границе соединения двух полупроводников разного типа. В этом пространстве образуется переход n-типа в p-тип. Значение проводимости зависит от атомного строения материала, а именно от того, насколько прочно атомы удерживают электроны. Атомы в полупроводниках располагаются в виде решётки, а электроны привязаны к ним электрохимическими силами. Сам по себе такой материал является диэлектриком. Он или плохо проводит ток, или не проводит его совсем. Но если в решётку добавить атомы определённых элементов (легирование), физические свойства такого материала кардинально изменяются.

Примешанные атомы начинают образовывать, в зависимости от своей природы, свободные электроны или дырки. Образованный избыток электронов формирует отрицательный заряд, а дырок — положительный.

Избыток заряда одного знака заставляет носителей отталкиваться друг от друга, в то время как область с противоположным зарядом стремится притянуть их к себе. Электрон, перемещаясь, занимает свободное место, дырку. При этом на его старом месте также образовывается дырка. В результате чего создаётся два потока движения зарядов: один основной, а другой обратный. Материал с отрицательным зарядом в качестве основных носителей использует электроны, его называют полупроводником n-типа, а с положительным зарядом, использующим дырки, p-типа. В полупроводниках обоих типов неосновные заряды образуют ток, обратный движению основных зарядов.

В радиоэлектронике из материалов для создания p-n перехода используется германий и кремний. При легировании кристаллов этих веществ образуется полупроводник с различной проводимостью. Например, введение бора приводит к появлению свободных дырок и образованию p-типа проводимости. Добавление фосфора, наоборот, создаст электроны, и полупроводник станет n-типа.

Принцип работы диода

Диод — это полупроводниковый прибор, имеющий малое сопротивление для тока в одном направлении, и препятствующий его прохождению в обратном. Физически диод состоит из одного p-n перехода. Конструктивно представляет собой элемент, содержащий два вывода. Вывод, подключённый к p-области, называется анодом, а соединённый с n-областью — катодом.

При работе диода существует три его состояния:

• сигнал на выводах отсутствует;
• он находится под действием прямого потенциала;
• он находится под действием обратного потенциала.

Прямым потенциалом называется такой сигнал, когда плюсовой полюс источника питания подключён к области p-типа полупроводника, другими словами, полярность внешнего напряжения совпадает с полярностью основных носителей.

При обратном потенциале отрицательный полюс подключён к p-области, а положительный к n.

В области соединения материала n- и p-типа существует потенциальный барьер. Он образуется контактной разностью потенциалов и находится в уравновешенном состоянии. Высота барьера не превышает десятые доли вольта и препятствует продвижению носителей заряда вглубь материала.

Если к прибору подключено прямое напряжение, то величина потенциального барьера уменьшается и он практически не оказывает сопротивление протеканию тока. Его величина возрастает и зависит только сопротивления p- и n- области. При прикладывании обратного потенциала, величина барьера увеличивается, так как из n-области уходят электроны, а из p-области дырки. Слои обедняются и сопротивление барьера прохождению тока возрастает.

Основным показателем элемента является вольт-амперная характеристика. Она показывает зависимость между приложенным к нему потенциалом и током, протекающим через него. Представляется эта характеристика в виде графика, на котором указывается прямой и обратный ток.

Схема простого выпрямителя

Синусоидальное напряжение представляет собой периодический сигнал, изменяющийся во времени. С математической точки зрения он описывается функцией, в которой начало координат соответствует времени равным нулю. Сигнал состоит из двух полуволн. Находящаяся полуволна в верхней части координат относительно нуля называется положительным полупериодом, а в нижней части — отрицательным.

При подаче переменного напряжения на диод через подключённую к его выводам нагрузку, начинает протекать ток. Этот ток обусловлен тем, что в момент поступления положительного полупериода входного сигнала диод открывается. В этом случае к аноду прикладывается положительный потенциал, а к катоду отрицательный. При смене волны на отрицательный полупериод диод запирается, так как меняется полярность сигнала на его выводах.

Таким образом, получается, что диод как бы отрезает отрицательную полуволну, не пропуская её на нагрузку и на ней появляется пульсирующий ток только одной полярности. В зависимости от частоты приложенного напряжения, а для промышленных сетей она составляет 50 Гц, изменяется и расстояние между импульсами. Такого вида ток называется выпрямленным, а сам процесс —однополупериодным выпрямлением.

Выпрямляя сигнал, используя один диод, можно питать нагрузку, не предъявляющую особых требований к качеству напряжения. Например, нить накала. Но если запитать, например, приёмник, то появится низкочастотный гул, источником которого и будет промежуток, возникающий между импульсами. В некоторой мере для избавления от недостатков однополупериодного выпрямления совместно с диодом применяется параллельно включённый нагрузке конденсатор. Этот конденсатор будет заряжаться при поступлении импульсов и разряжаться при их отсутствии на нагрузку. А значит, чем больше значение ёмкости конденсатора, тем ток на нагрузке будет более сглажен.

Но наибольшего качества сигнала возможно достичь, если использовать для выпрямления одновременно две полуволны. Устройство, позволяющее это реализовать, получило название диодный мост, или по-другому — выпрямительный.

Диодный мост

Такое устройство представляет собой электрический прибор, служащий для преобразования переменного тока в постоянный. Словосочетание «диодный мост» образуется из слова «диод», что предполагает использование в нём диодов. Схема диодного моста выпрямителя зависит от сети переменного тока, к которой он подключается. Сеть может быть:

• однофазной;
• трёхфазной.

В зависимости от этого и выпрямительный мост называется мостом Гретца или выпрямителем Ларионова. В первом случае используется четыре диода, а во втором прибор собирается уже на шести.

Первая схема выпрямительного прибора собиралась на радиолампах и считалась сложным и дорогим решением. Но с развитием полупроводниковой техники диодный мост полностью вытеснил альтернативные способы выпрямления сигнала. Вместо диодов редко, но ещё применяются селеновые столбы.

Конструкции и характеристики прибора

Конструктивно выпрямительный мост выполняется из набора отдельных диодов или литого корпуса, имеющего четыре вывода. Корпус может быть плоского или цилиндрического вида. По принятому стандарту, значками на корпусе прибора отмечаются выводы подключения переменного напряжения и выходного постоянного сигнала. Выпрямители, имеющие корпус с отверстием, предназначены для крепления на радиатор.

Основными характеристиками выпрямительного моста являются:

1. Наибольшее прямое напряжение. Это максимальная величина, при которой параметры прибора не выходят за границы допустимых.
2. Наибольшее допустимое обратное напряжение. Это максимальное импульсное напряжение, при котором мост длительно и надёжно работает.
3. Наибольший рабочий ток выпрямления. Обозначает средний ток, протекающий через мост.
4. Максимальная частота. Частота подаваемого на мост напряжения, при которой прибор работает эффективно и не превышает допустимый нагрев.

Превышение значений характеристик выпрямителя приводит к резкому сокращению срока его службы или пробою p-n переходов. Необходимо отметить такой момент, что все параметры диодов указываются для температуры окружающей среды 20 градусов. К недостаткам применения мостовой схемы выпрямления относят большее падение напряжения, по сравнению с однополупериодной схемой, и более низкое значение коэффициента полезного действия. Для уменьшения величины потерь и снижения нагрева мосты часто изготавливают с применением быстрых диодов Шотки.

Схема подключения устройства

На электрических схемах и печатных платах диодный выпрямитель обозначается в виде значка диода или латинскими буквами. Если выпрямитель собран из отдельных диодов, то рядом с каждым ставится обозначение VD и цифра, обозначающая порядковый номер диода в схеме.

Редко используются надписи VDS или BD.

Диодный выпрямитель может подключаться напрямую к сети 220 вольт или после понижающего трансформатора, но схема включения его остаётся неизменной.

При поступлении сигнала в каждом из полупериодов ток сможет протекать только через свою пару диодов, а противоположная пара будет для него заперта. Для положительного полупериода открытыми будут VD2 и VD3, а для отрицательного VD1 и VD4. В итоге на выходе получится постоянный сигнал, но его частота пульсации будет увеличена в два раза. Для того чтобы уменьшить пульсацию выходного сигнала, используется, как и в случае с одним диодом, параллельное включение конденсатора С1. Такой конденсатор ещё называют сглаживающим.

Но случается так, что диодный мост ставится не только в переменную сеть, но и подключается в уже выпрямленную. Для чего нужен диодный мост в такой цепи, станет понятно, если обратить внимание в каких схемах используется такое его включение. Эти схемы связаны с использованием чувствительных радиоэлементов к переполюсовке питания. Использование моста позволяет осуществить простую, но эффективную защиту «от дурака». В случае ошибочного подключения полярности питания радиоэлементы, установленные за мостом, не выйдут из строя.

Проверка на работоспособность

Такой тип электронного прибора можно проверить, не выпаивая из схемы, так как в конструкциях устройств никакое его шунтирование не используется. В случае выпрямителя, собранного из диодов, проверяется каждый диод в отдельности. А в случае с монолитным корпусом измерения проводятся на всех четырёх его выводах.

Суть проверки сводится к прозвонке мультиметром диодов на короткое замыкание. Для этого выполняются следующие действия:

1. Мультиметр переключается в режим позвонки диодов или сопротивления.
2. Штекер одного провода (чёрного) вставляется в общее гнездо тестера, а второго (красного) в гнездо проверки сопротивления.
3. Щупом, подключённым чёрным проводом, дотроньтесь до первой ножки, а щупом красного провода до третьего вывода. Тестер должен показать бесконечность, а если поменять полярность проводов, то мультиметр покажет сопротивление перехода.
4. Минус тестера подается на четвёртую ногу, а плюс на третью. Мультиметр покажет сопротивление, при смене полярности бесконечность.
5. Минус на первую ногу, плюс на вторую. Тестер покажет открытый переход, при смене – закрытый.

Такие показания тестера говорят об исправности выпрямителя. В случае отсутствия мультиметра можно воспользоваться обычным вольтметром. Но при этом придётся подать питание на схему и замерить напряжение на сглаживающем конденсаторе. Его величина должна превышать входное в 1,4 раза.

Цепь трехфазного двухполупериодного выпрямителя (4 цепи)

24.04.2022 Инженер ЭЛЕКТРОННЫЙ 0

В этой статье мы узнаем о схеме трехфазного двухполупериодного неуправляемого выпрямителя (4 цепи): Определите, структуру и принцип каждой схемы трехфазного выпрямителя.

Содержание

Что такое трехфазный двухполупериодный выпрямитель?

Трехфазная двухполупериодная схема неуправляемого выпрямителя представляет собой схему, которая преобразует трехфазное переменное напряжение в постоянное напряжение. В схеме мостового выпрямителя используются шесть диодов. Каждая фаза блока питания подключена к паре диодов, показанных на рисунке ниже.

Что такое трехфазный двухполупериодный выпрямитель?

Трехфазный двухполупериодный выпрямитель имеет большое значение в области силовой электроники. Поскольку эта схема создает выходное напряжение с низкими пульсациями, среднее выходное напряжение высокое. Частота выходного напряжения в шесть раз превышает частоту входного напряжения; это означает меньшую емкостную фильтрацию и гораздо более плавное выходное напряжение.

Предположим, что: мы будем использовать идеальный 3-фазный источник питания. Электропитание 3 фазы амплитудой 380В, частотой 50Гц. Каждая фаза электроснабжения будет сдвинута по фазе на 120 градусов электричества. Уравнение напряжения каждой фазы V1, V2, V3 выглядит следующим образом:

>>>См. также: Принцип работы 4-х цепей трехфазного однополупериодного выпрямителя

Схема трехфазного двухполупериодного выпрямителя (4 схемы)

1. Схема выпрямителя с R нагрузкой1 3 9004

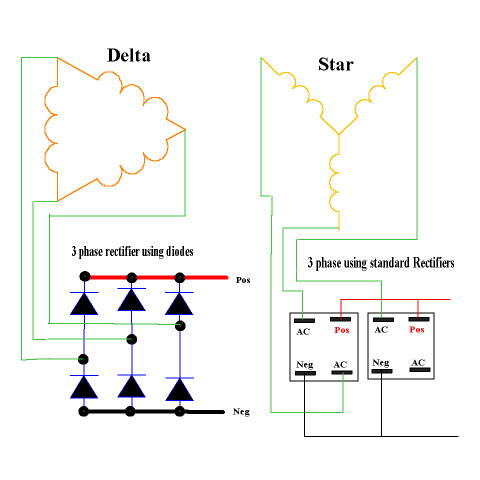

Трехфазная схема двухполупериодного выпрямителя будет использовать шесть диодов. Каждая фаза питания будет подключаться к средней точке пары диодов. Катоды трех верхних диодов соединены вместе, образуя положительный (+) вывод для нагрузки. А анод трех нижних диодов подключен как отрицательный (-) вывод для нагрузки R.

Цепь трехфазного двухполупериодного выпрямителя с резистивной нагрузкой

– Заметим, что: быть Т/6. Выходное напряжение будет линейным напряжением (линия-линия).

По сравнению с трехфазной схемой однополупериодного выпрямителя цикл выходного напряжения равен T/3. Трехфазная схема двухполупериодного выпрямителя имеет лучшую форму волны выходного напряжения, что снижает емкость фильтрующего конденсатора.

+ Каждый диод будет поочередно проводить около 1/3 цикла. Вышеупомянутый диод будет работать, когда напряжение на его аноде будет самым большим по сравнению с двумя другими диодами. Точно так же диод ниже будет работать, когда напряжение на его катоде будет наименьшим по сравнению с двумя другими диодами.

Заметим, что: выходной ток непрерывен. Диоды будут работать в порядке шести ступеней: D1+D5, D1+D6, D2+D6, D2+D4, D3+D4, D3+D5. Каждая пара диодов будет проводить только 60 ⁰ цикла (T/6) в любой момент времени.

– Принцип работы:

+ В начале цикла V3 (напряжение фазы 3) самое большое, поэтому D3 проводит, а диоды D1 и D2 меняют направление смещения. В то же время V2 наименьший, поэтому D5 проводит, а D3 и D6 смещены в обратном направлении.

=> Ток начнется с фазы 3 через D3, R, D5 и вернется к фазе 2. Напряжение на нагрузке будет Vo = V3 – V2.

+ При 30 электрических градусах значение V1 самое большое, поэтому D1 проводит. V2 самый маленький, поэтому D5 продолжает проводить ток.

+ 60 электрических градусов позже, V1 — самый большой, а V3 — самый маленький, поэтому диоды D1 и D6 проводят ток.

+ 60 электрических градусов позже, V2 — самый большой, а V3 — самый маленький, поэтому диоды D2 и D6 будут проводить. Принцип действия тот же, что и для другой половины цикла.

– Формула для расчета среднего выходного напряжения

Среднее выходное напряжение и ток находятся по формуле:

См. анимационный видеоролик «Как работает трехфазный двухполупериодный выпрямитель»

2. Схема выпрямителя с нагрузкой RL

Для схемы выпрямителя с индуктивной нагрузкой. Примем L = 0,1 Гн, R = 50 Ом. Мы моделируем схему выпрямителя в программе Psim и получаем следующую форму сигнала:

Схема трехфазного двухполупериодного выпрямителя с нагрузкой RL

– Принцип работы диоды такие же, как и в схеме выпрямителя с резистивной нагрузкой.

+ Выходной ток имеет небольшие колебания, поскольку характеристики катушки индуктивности не позволяют току через нее резко изменяться. Следовательно, пульсации трехфазного мостового выпрямителя, использующего нагрузку RL, малы.

3. Схема выпрямителя с нагрузкой RLE

Схема выпрямителя с элементами нагрузки, включая: R = 50, L = 0,1 и E = 250; электрическая схема выглядит следующим образом:

Цепь трехфазного двухполупериодного выпрямителя с нагрузкой RLE

– Принцип работы:

+ Напряжение на нагрузке – это линейное напряжение между двумя фазами источника. Когда линейное напряжение больше E, форма сигнала схемы выпрямителя с нагрузкой RLE не отличается от нагрузки RL.

+ Ток через нагрузку постоянный, а выходной ток имеет небольшие колебания. Средний ток цепи выпрямителя с нагрузкой RLE меньше, чем ток цепи выпрямителя с нагрузкой RL (Io = Vo/R). Среднее значение выходного тока: Io = (Vo – E)/R

4. Схема 3-фазного выпрямителя с фильтрующим конденсатором

Всем известно, что форма волны выходного напряжения мостовой схемы 3-фазного выпрямителя не является стандартным напряжением постоянного тока. Чтобы сгладить форму выходного сигнала, мы подключим конденсатор параллельно нагрузке. Принципиальная схема и форма сигнала нарисованы, как показано ниже.

Схема трехфазного двухполупериодного выпрямителя с фильтрующим конденсатором

– Принцип работы:

+ В первом цикле диоды D3 и D5 будут проводить. Через короткий промежуток времени мы видим, что ток на D3 и D5 большой. За счет тока, проходящего через нагрузку и одновременно заряжающего конденсатор. Конденсатор заряжается до тех пор, пока напряжение на нем не станет равным пиковому значению линейного напряжения (Vd = V3 – V5).

+ При снижении сетевого напряжения конденсатор разряжается через нагрузку. Если напряжение на конденсаторе падает ниже линейного напряжения, диоды смещены в прямом направлении. И снова конденсатор заряжается.

+ Из-за схемы 3-х фазного мостового выпрямителя выходное напряжение имеет небольшую пульсацию. Поэтому мы выберем конденсатор с меньшим значением, чем 3-фазная схема однополупериодного выпрямителя и 1-фазная мостовая схема. Расчет для выбора значения конденсатора очень сложен, поэтому мы проведем моделирование для выбора значения конденсатора.

=> Форма волны выходного напряжения схемы выпрямителя с использованием конденсатора соответствует стандартному напряжению постоянного тока.

3-фазный мостовой выпрямитель на идеальных диодах с малыми потерями снижает тепловыделение и упрощает расчет тепловых характеристик

10 мая 2016 г. — МИЛПИТАС, Калифорния

• Корпорация Linear Technology объявляет о выпуске трехфазного идеального диодного моста с малыми потерями Эталонный проект выпрямителя, продемонстрированный на оценочной плате DC2465. Общепринятый В трехфазных выпрямителях используется шесть диодов, но на них падает напряжение. и рассеивать значительную мощность всего при нескольких амперах нагрузки текущий. Это требует дорогостоящего теплоотвода и активного охлаждения. решения, усложняющие тепловой расчет и увеличивающие растворимость размер. В конструкции DC2465 шесть диодов заменены тремя LT4320. идеальные контроллеры диодного моста, управляющие шестью N-каналами с малыми потерями МОП-транзисторы, значительно снижающие потери мощности и напряжения. Этот позволяет настроить систему в целом для работы с меньший по размеру и более экономичный источник питания благодаря увеличенной мощности эффективность. Приложения с низким напряжением выигрывают от дополнительного запаса достигается за счет экономии двух диодных падений, присущих диодным мостам. По сравнению с традиционными подходами мост MOSFET позволяет конструкция выпрямителя, которая очень компактна и энергоэффективна.

  Плата DC2465 выпрямляет междуфазные напряжения переменного тока от 9 Вэфф. до 48 VRMS с частотой до 400 Гц при нагрузке до до 25А без принудительного обдува. КПД на входе 9В повышен от 84% для диодного моста до 97% для активного моста.

  Доступна оценочная плата DC2465 по цене 125,00 долларов США. каждый. Микросхема контроллера идеального диодного моста LT4320 предлагается в 8-контактные корпуса MSOP, PDIP и DFN 3 мм × 3 мм. Схема оценки платы доступны в Интернете или в местном магазине Linear Technology. офис продаж. Для получения дополнительной информации посетите сайт www.linear.com/products/DC2465.

  Обзор характеристик: DC2465

  • Высокоэффективное выпрямление трехфазного переменного тока на входе
  • Заменяет диоды N-канальными МОП-транзисторами с низкими потерями
  • Сводит к минимуму рассеивание тепла, упрощая тепловую конструкцию
  • Максимальная энергоэффективность и доступное напряжение
  • Входной рейтинг
    • От 9 В до 48 В переменного тока (действующее значение) Линейная работа
    • Частота сети до 400 Гц
  • Выходная мощность
    • Максимальное выходное напряжение 70 В постоянного тока
    • Максимальная нагрузка 25 А без принудительной подачи воздуха

  3-фазный мостовой выпрямитель с активным диодом
