Трансформаторы ТС-180 — В помощь радиолюбителю



Трансформаторы силовые, выпускались на стержневых сердечниках типа ПЛ, изготовленными из стальной ленты Э-320, сечением 21х45 мм, и предназначались для применения в блоках питания, в основном унифицированных черно-белых телевизорах.
По своим электрическим характеристикам, все трансформаторы взаимозаменяемые между собой, так же их установочные и габаритные размеры тоже одинаковы. Трансформатор ТСА-180 отличается от ТС-180, обмотками, которые для уменьшения стоимости массового производства трансформаторов, выполненными алюминиевым проводом.
Сеть 220 вольт подключается к первичной обмотке на выводы 1 и 1′, при этом замыкаются между собой выводы 2 и 2′.
Внешний вид трансформаторов изображен на рисунке 1, схема трансформаторов, на рисунке 2, моточные данные и электрические характеристики в таблице 1.

Необходимо иметь в виду, что приведённые здесь моточные данные, могут отличаться на имеющиеся у Вас трансформаторы, в связи с изменениями ТУ, заводов изготовителей, прошествии времени и прочих условий и их следует принимать, только как основу. При  необходимости определить более точно количество витков обмоток имеющегося у Вас трансформатора, намотайте дополнительную обмотку с известным количеством витков, замерьте на ней напряжение и по полученным данным просчитайте ваш трансформатор.

Рисунок 1.
Внешний вид трансформаторов ТС-180.



Рисунок 2.
Схема трансформаторов ТС-180.

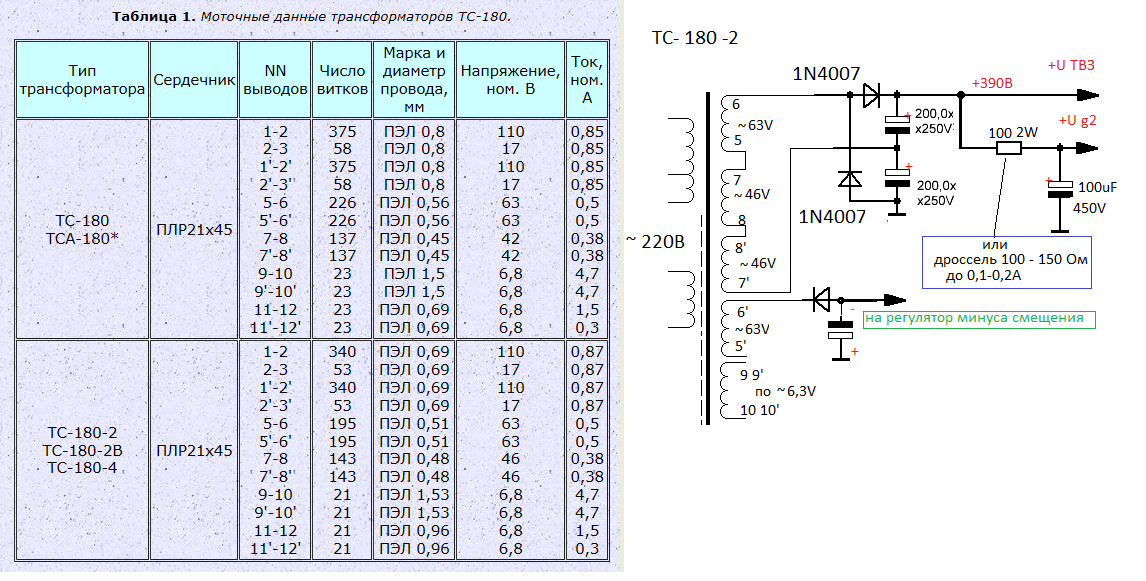

Таблица 1. Моточные данные трансформаторов ТС-180.

Тип трансформатора

Сердечник

NN выводов

Число витков

Марка и диаметр провода, мм

Напряжение, ном. В

Ток, ном. А

ТС-180
ТСА-180*

ПЛР21х45

1-2
2-3
1′-2′
2′-3′
5-6
5′-6′
7-8
7′-8′
9-10
9′-10′
11-12
11′-12′

375
58
375
58
226
226
137
137
23
23
23
23

ПЭЛ 0,8
ПЭЛ 0,8
ПЭЛ 0,8
ПЭЛ 0,8
ПЭЛ 0,56
ПЭЛ 0,56
ПЭЛ 0,45
ПЭЛ 0,45
ПЭЛ 1,5
ПЭЛ 1,5
ПЭЛ 0,69
ПЭЛ 0,69

110
17
110
17
63
63
42

42
6,8
6,8
6,8
6,8

0,85
0,85
0,85
0,85
0,5
0,5
0,38
0,38
4,7
4,7
1,5
0,3

ТС-180-2
ТС-180-2В
ТС-180-4

ПЛР21х45

1-2
2-3
1′-2′
2′-3′
5-6
5′-6′
7-8
7′-8′
9-10
9′-10′
11-12
11′-12′

340
53
340
53
195
195
143
143
21
21
21
21

ПЭЛ 0,69
ПЭЛ 0,69
ПЭЛ 0,69
ПЭЛ 0,69
ПЭЛ 0,51
ПЭЛ 0,51
ПЭЛ 0,48
ПЭЛ 0,48
ПЭЛ 1,53
ПЭЛ 1,53
ПЭЛ 0,96
ПЭЛ 0,96

110
17
110
17
63
63
46
46
6,8
6,8
6,8
6,8

0,87
0,87
0,87
0,87
0,5
0,5
0,38
0,38
4,7
4,7
1,5

0,3





* Моточные данные ТСА-180 могут отличатся от приведённых.

Трансформатор силовой ТС-180-3, предназначался для питания бытовой радио аппаратуры, выполненной на полупроводниковых приборах, и отличается от других трансформаторов этого типа, большим количеством вторичных обмоток.
Сеть 220 вольт к первичной обмотке, подключается у него к выводам 1 и 3′, при этом необходимо замкнуть между собой выводы 3 и 1′. Обмотка 5-6, 5′-6′ предназначена для подключения к сети с повышенным напряжением, или для снятия с трансформатора повышенного напряжения 245 вольт. Обмотка эта подключается последовательно с основной обмоткой, вывод 5 соединяется с выводом 3′ и напряжение 245 вольт снимается (или подается) с выводов 1 и 5′.
Первичная обмотка трансформатора ТС-180-3, может быть выполнена и по другому варианту, отличающемуся от приведённого. Сеть в этом случае может подключаться к выводам 1-1′, перемычка устанавливается на выводы 3-3′ (2-2′).

Схема трансформатора изображена на рисунке 3, моточные данные и электрические характеристики приведены в таблице 2.

Рисунок 3.
Схема трансформатора ТС-180-3.

Таблица 2. Моточные данные трансформатора ТС-180-3.

Тип трансформатора

Сердечник

NN выводов

Число витков

Марка и диаметр провода, мм

Напряжение, ном. В

Ток, ном. А

ТС-180-3

ПЛР21х45

1-2
3-4
1′-2′
3′-4′
5-6
5′-6′
7-8
7′-8′
9-10
9′-10′
11-12
11′-12′
13-14
13′-14′
15-16
15′-16′

195
145
195
145
40
40
65
65
65
65
9
9
36
36
44
44

ПЭЛ 0,62
ПЭЛ 0,62
ПЭЛ 0,62
ПЭЛ 0,62
ПЭЛ 0,62
ПЭЛ 0,62
ПЭЛ 0,8
ПЭЛ 0,8
ПЭЛ 0,8
ПЭЛ 0,8
ПЭЛ 0,8
ПЭЛ 0,8
ПЭЛ 0,53
ПЭЛ 0,53
ПЭЛ 0,53
ПЭЛ 0,53

63
47
63
47
12,5
12,5
19
19
19
19
2,8
2,8
11
11
14
14

0,8
0,8
0,8
0,8
0,8
0,8
2,0
2,0
2,0
2,0
2,0
2,0
0,5
0,5

0,5
0,5



Рисунок 4.
Внешний вид трансформаторов ТС-180-3м.



Трансформатор силовой ТС-180-3м, предназначался для питания бытовой радио аппаратуры, выполненной на полупроводниковых приборах, и отличается от других трансформаторов этого типа, большим количеством вторичных обмоток.
Сеть 220 вольт к первичной обмотке, подключается у него к выводам 9 и 9′, при этом необходимо замкнуть между собой выводы 1 и 1′. Между сетевой и вторичными обмотками, у этого трансформатора имеется экранная обмотка (выводы 8 — 8′).
Трансформатор ТС-180-3м, не взаимозаменяем с трансформатором ТС-180-3. Это совершенно разные трансформаторы.

Схема трансформатора изображена на рисунке 5, моточные данные и электрические характеристики приведены в таблице 3.

Рисунок 5.
Схема трансформатора ТС-180-3м.

Таблица 3. Моточные данные трансформатора ТС-180-3м.

Тип трансформатора

Сердечник

NN выводов

Число витков

Марка и диаметр провода, мм

Напряжение, ном. В

Ток, ном. А

ТС-180-3м

ПЛР21х45

1-9
1′-9′
8
8′
3-4
3′-4′
5-13
5′-13′
11-12
11′-12′
7-15
7′-15′

6-14
6′-14′

345
345
один слой
один слой
208
208
208
208
50
50
33
33
30
30

ПЭВ-2 0,56
ПЭВ-2 0,56
ПЭВ-1 0,28
ПЭВ-1 0,28
ПЭВ-2 0,4
ПЭВ-2 0,4
ПЭВ-2 0,4
ПЭВ-2 0,4
ПЭВ-2 1,0
ПЭВ-2 1,0
ПЭВ-2 1,25
ПЭВ-2 1,25
ПЭВ-2 1,0
ПЭВ-2 1,0

110
110


62
62
62
62
14
14
9,1
9,1
8,5
8,5

0,8
0,8


0,3
0,3
0,3
0,3
2,0
2,0
3,5
3,5
2,0
2,0



Трансформатор ТС 180 (2) характеристики, подключение, выводы обмоток

Трансформаторы питания типономиналов ТС-180, ТС-180-2, ТС-180-2В и ТС-180-4 применяли в устройствах электропитания унифицированных телевизионных приемников моделей УНТ-47, УНТ-49, УЛПТ-61-11, УЛПТ-67-1 и некоторых других моделей черно-белого изображения.

Трансформаторы типа ТС-180 изготавливают на стержневых магнитопроводах типа ПЛ21х45. Основные конструктивные размеры, габаритные и установочные размеры трансформаторов типономиналов ТС-180, ТС-180-2, ТС-180-2В, ТС-180-4 одинаковы. По электрическим параметрам трансформаторы также взаимозаменяемы. Трансформаторы типа ТС-180 рассчитаны на подключение к сети переменного тока напряжением 127 и 220 В. Остальные типоразмеры трансформаторов могут быть подключены к сети напряжением 110, 127, 220 и 237 В. Номинальная выходная мощность трансформаторов 180 Вт.

Рис.1. Принципиальная схема трансформатора типа ТС-180

Трансформаторы изготовлены из электротехнической стали марки 3311. Толщина применяемой ленты 0,35 мм.

Трансформаторы типа ТС-180 устанавливают на металлическом шасси блока питания, крепят четырьмя винтами и заземляют.

Электрические параметры и намоточные данные обмоток трансформаторов типа ТС-180 приведены в таблицах ниже.

Таблица 2. Намоточные данные трансформатора ТС-180

Здесь представлены характеристики трансформаторов серии  тс 180, ном. напряжение (В) и ток (А), выводы обмоток.

Первичная обмотка
Выводы обмоток Напряжение, В Ток, А
1 — 2 110 1,75
1′ — 2′ 110 1,75
2 — 3 17 1,75
2′ — 3′ 17 1,75
Вторичная обмотка
Выводы обмоток Напряжение, В Ток, А
5 — 6 63 0,5
5′ — 6′ 63 0,5
7 — 8 46 0,38
7′ — 8′ 46 0,38
9 — 10 6,8 4,7
9′ — 10′ 6,8 4,7
11 — 12 6,8 1,5
11′ — 12′ 6,8 1,5

Таб.1. Электрические параметры трансформатора ТС-180

Выводы обмоток Число витков Марка и диаметр провода Сопротивление, Ом
1 — 2 375 ПЭЛ 0,8 2,3
2 — 3 58 ПЭЛ 0,8 0,4
1′ — 2′ 375 ПЭЛ 0,8 2,3
2′ — 3′ 58 ПЭЛ 0,8 0,4
5 — 6 226 ПЭЛ 0,56 3,4
5′ — 6′ 226 ПЭЛ 0,56 3,4
7 — 8 137 ПЭЛ 0,45 3,4
7′ — 8′ 137 ПЭЛ 0,45 3,4
9 — 10 23 ПЭЛ 1,5 0,1
9′ — 10′ 23 ПЭЛ 1,5 0,1
11 — 12 23 ПЭЛ 0,69 0,4
11′ — 12′ 23 ПЭЛ 0,69 0,4

Сопротивление изоляции между обмотками, а также между обмотками и металлическими деталями трансформатора ТС-180 в нормальных климатических условиях не менее 50 МОм. Сопротивление изоляции обмоток при повышенных температуре и влажности снижается до 3 МОм. При этом изменение основных электрических параметров не превышает +/- 10%, измеренных до воздействия всех внешних факторов, указанных в условиях эксплуатации.

Видео: Трансформатор ТС-180-2 для питания радиоламп. Как подключить и какое напряжение на выходе

Силовой трансформатор ТС-180-мощность 180Вт. В ролике покажу какое постоянное напряжение можно получить после выпрямителя. Провод-медь.

Видео: Трансформатор ТС-180-2 переделка для зарядного устройства

Трансформатор ТС-180-2 переделка для зарядного. С использовании провода вторичной обмотки.

Поделиться ссылкой:

Трансформатор ТС-180-2.Как его подключить к 220В и напряжение на выводах | Электронные схемы

трансформатор тс180-2 как подключить к сети 220В

трансформатор тс180-2 как подключить к сети 220В

Из старых ламповых телевизоров,можно взять трансформаторы силовые,типа ТС-180.С помощью такого трансформатора,можно сделать простейший и мощный низковольтный блок питания,подойдет также и для питания ламповых конструкций,для которых требуется повышенное анодное напряжение.

ТС-трансформатор силовой,180-мощность.Однофазный трансформатор,изготовлен на стержневых магнитопроводах из ленты,сталь марки 3311.Провод-медь,ТСА-провод алюминий.

тс-180 как подключить в сеть 220В распиновка

тс-180 как подключить в сеть 220В распиновка

Для подключения в сеть 220В,выводы 2-2 надо соединить вместе,к выводам 1-1 подключена сеть.Выводы 4-4 экран,можно соединить с массой.Потребляемый холостой ток от сети-118мА.

выводы трансформатора ТС-180 как подключить распиновка

выводы трансформатора ТС-180 как подключить распиновка

На обратной стороне,указана информация по выводам,переменный ток и напряжение на обмотках.Катушки можно подключить последовательно,для получения более высокого напряжения,ток при этом остается такой,как и указан.

как подключить выводы тс-180 вместе

как подключить выводы тс-180 вместе

Подключил выпрямитель,состоящий из диодного моста и конденсатора фильтра.Все измерения напряжения проводил после выпрямителя без нагрузки.С выводов 9-10 напряжение 9.5В.С выводов 5-6…97.5В.С выводов 7-8…71В.

Для получения разного повышенного анодного напряжения,выводы можно различно соединять.Тогда на выпрямителе,можно получить постоянное напряжение 240,260 и 340В.

Dmitry Emelyanov’s blog: Запускаем ламповый трансформатор ТС-180-2

Шёл я, значит, мимо дачной помойки… (не правда ли, многообещающее начало?) В общем, добры-люди выкинули на эту самую помойку телевизор Таурус, ламповый, чёрно-белый, все дела… кинескоп уже в стороне валяется, ну, как тут мимо пройдёшь? В общем, телевизор быстро отправился мне на дачу. Не нужно осуждающих взглядов, приберегите пренебрежительные возгласы, я давно хотел найти детали из лампового телевизора! Как минимум 10-20 баксов я сэкономил, в прочем, дело не столько в экономии, я бы с удовольствием и потратился на чистенькое и заведомо исправное, и не тратил бы день на распайку поржавевшего барахла, если бы было где всё это запросто так пойти и купить. Временами, у меня складывается впечатление, что я чуть ли не единственный в городе, кому все эти лампы вообще нужны. Не знаю, в прочем, но на барахолках на меня смотрят временами очень искоса. Ладно, разговор не об этом, разговор о добытых из телика деталях, среди которых наряду с дефицитными у меня неонками, трубчатыми кондёрами и мощными резисторами, конечно обнаружился строчный трансформатор, телевизионный выходник ТВЗ и сетевой трансформатор ТС-180-2, о котором и пойдёт сегодня речь.

Вот такой вот телевизор. Панельки, к сожалению, в нём безобразные.

Ламповый сетевой трансформатор ТС-180-2

Итак, начну с того, что транс этот достаточно известный, в сети о нём много информации, ссылками я поделюсь, так что скорее пишу обобщение собственного опыта. Есть тут у меня пара слов.

Сердечник стержневой. В качестве сердечника используется стальная лента. Создаётся впечатление, что трансформатор как бы двойной, все выводы продублированы на левой и правой половине трансформатора. Вывод 3 и 3′ отсутствуют.

Вообще, есть много разновидностей этого трансформатора, от ТС-180 ТС-180-2 отличается немного другим количеством витков, это не принципиально для моих экспериментов. Если у вас трансформатор ТСА-180, то тогда в его обмотках использован алюминий, вот здесь надо уже с умом подходить к использованию, на сколько я знаю, алюминий выдерживает меньшие токи.

ТС-180-2 в сравнении с лампой 6П14П и платой Arduino Nano

Более подробно о трансформаторах типа ТС-180 советую почитать здесь:

На форумах сей транс сильно ругают. Говорят, что гудит и вообще-вообще. Я ничего не могу сказать, так как только разобрался с его подключением. Надеюсь, что в этих разговорах больше аудиофилии. Свой я готовлю для строительства стабилизированного БП. Да-да, я всё-таки решил его построить. Но об этом речь ещё впереди.

Как подключать?

Обмотки 1-2 и 1′-2′ по отдельности рассчитаны на 110 вольт. Для наших 220 вольт их надо соединить. Выводы 2 и 2′ соединить проводом. 220 вольт подавать на выводы 1 и 1′.

Предварительно, конечно, я рекомендую сделать следующее:

Вот так соединяются сетевые обмотки

— Прозвонить все обмотки, чтобы убедиться в отсутствии КЗ. Мой трансформатор найден на помойке, так что это особенно актуально!

— К одной из накальных обмоток подключить обмотку 6,3 вольта от другого силового трансформатора и измерить в таком состоянии напряжения на всех остальных обмотках. Не уверен, что можно долго держать трансформаторы в таком состоянии. В накальной обмотке витков мало, так что ток там недетский — более ампера точно, мой 1-амперный стрелочник зашкалило. Значения напряжений скорее всего будут меньше номинальных, это нормально, так как обмотка 6,3 вольта не предназначена для того, чтобы быть первичной.

Если ничего не замкнуло, а включать я советую через плавкий предохранитель, можно переходить к испытаниям на 220 вольт.

Не будет излишним напомнить об опасности работы с сетевым напряжением. Будьте предельно внимательны и аккуратны, подключая трансформатор в сеть. Я считаю, что плавкий предохранитель, включённый последовательно с трансформатором в данном случае обязателен к использованию.

И вот включил я свой трансформатор в сеть и тут знакомая синяя вспышка на столе, предохранитель не просто перегорел, он разбрызгался внутри колбы.

Это меня очень сильно насторожило. Правда, предохранитель был какой-то неизвестно откуда, но на нём значилось 2А, что заставило задуматься ещё больше. Ведь если через трансформатор течёт ток больше двух ампер, то что-то в этом трансформаторе, вполне себе, может идти не так.

Видно, как проволочку внутри предохранителя просто разбрызгало по стенкам.

Я решил, что витки внутри могло где-то и замкнуть. Хотя обе первичные обмотки показывали одинаково 4,7 ома. В теории, могут быть замкнуты и витки в любой вторичной обмотке, создавая короткое замыкание. Я всё перепроверил и ещё раз перепроверил — ничего. Были, правда, соединены выводы 7 и 7′, на всякий случай я их распаял, но вряд ли это могло как-то сказаться на потреблении тока, ведь это разные обмотки. Более того, я их ещё буду замыкать в перспективе, чтобы получить большее напряжение.

Для поиска неисправности, я решил использовать метод включения через настольную лампу, которым пользовался при наладке своего импульсного БП  Конструкция из оголённых проводов на столе росла, меня это напрягало, но деваться было некуда. Лампочку я подключил, а в разрыв включил стрелочный амперметр (кстати, достал я из коробки его как раз на этом этапе). Цифровой включать было жалко. Вставил новый предохранитель на 3 ампера. Включил. Лампочка загорелась бледно-красным светом, ток немного скакнул при пуске и вернулся почти на исходную. Всё работало.

Мне бы очень хотелось иметь ЛАТР для таких целей, но его, увы нет. Я решил вместо лампочки теперь включить резистор на 5 Вт и 10 ом. Для сравнения, у лампочки «на холодную» сопротивление где-то ом 90. Включил через резистор. Ток скакнул и держался уже в районе 100 мА. Неплохой такой ток холостого хода… Ну вот теперь я решил, что пора рискнуть включить в сеть без ничего.

И вот тут при включении стрелка амперметра шарахнулась в противоположный угол. Я напомню, что он у меня всего на ампер (если честно, у него даже стрелка в ноль не выставляется, купил за копейки на барахолке, так что за точность не ручаюсь, зато не жалко). Стрелка с шумом стукнулась о противоположный край шкалы и вернулась назад. Ничего себе пусковые токи! Подозреваю, что первый предохранитель просто не выдержал такого обращения. А этот 3-амперный держится молодцом. Я аккуратно измерил напряжения на всех обмотках несколько раз. Они оказались несколько иными, чем написано на трансформаторе, при чём в большую сторону. Думаю, это связано с отсутствием нагрузки.

Вместо 59,5 — 63 вольта и вместо 43,5 — 46 вольт соответственно. Накалы — 6,3, хотя заявлено почему-то 6,4.

Маркировка обмоток, вдруг у кого стёрта.

В общем, вывод: Запускайте ламповый трансформатор через предохранитель, рассчитанный на ток несколько ампер, сначала лучше через лампочку!

Ну, а у меня на этом пока всё. Посмотрим, на что годится этот зверь, но сегодняшние испытания несколько настораживают. В заключение, нашёл видео, как соединять обмотки. Автор только перепутал про алюминий в обмотках, алюминий, повторюсь, в ТСА-180.

Соединение обмоток тс 180

Доработка трансформатора ТС-180-2

Автор: hase-flick
Опубликовано 11.03.2018
Создано при помощи КотоРед.

Доработка трансформатора ТС-180-2.

При построении лампового усилителя мощности звуковой частоты желательно иметь блок питания, обеспечивающий, кроме переменного напряжения накала Uн ≈ 6,3 В с достаточным током Iн ≥ 5А, постоянное напряжение питания анодных цепей Uа ≥ 300 В, плюс, дополнительно, – постоянное напряжение для цепей фиксированного смещения ламп выходного каскада Uсм ≥ 45 В (конечно, имеется ввиду абсолютное значение, т.к., вы знаете, что напряжение смещения должно иметь отрицательный потенциал).
Попробуем приспособить для этих целей трансформатор от лампового ч/б телевизора II-класса ТС-180.
Этот трансформатор имеет следующие параметры (Рис.1):

Как видно из таблицы, мы можем получить со вторичных обмоток, соединив их соответствующим образом переменное напряжение U ≈ 206 В, что после выпрямления даст Uа=291 В, а с учетом падения в цепях фильтра питания это будет ≤ 270 В.
Однако, после несложной доработки можно получить от трансформатора ТС‑180‑2 необходимое напряжение. Для этого трансформатор необходимо разобрать: открутить гайки стяжек, затем резким несильным ударом молотка по одной половинке сердечника разъединить его, аккуратно извлечь половинку сердечника и снять катушки. Стороны половинок сердечника нужно обязательно пометить, чтобы при сборке их правильно совместить. Конструктивно катушки трансформатора позволяют домотать ещё один слой провода поверх имеющихся обмоток. Если взять провод диаметром 0,51 (или 0,48), как в уже имеющихся вторичных обмотках, то в один слой можно без труда намотать 100÷110 витков провода, что даст дополнительно по 30 В переменного напряжения с каждой катушки. Таким образом мы сможем получить по переменному току не менее 260 В, что после выпрямления даст 260*√‾2 = 368 В. С учетом падения в цепях фильтра питания можно будет получить ≥350 В.
Выглядеть это будет так (Рис.2):

Теперь сделаем доработку для получения напряжения фиксированного смещения. Из таблицы (Рис.1) видно, что в первичной обмотке есть секция 2 – 3, содержащая 53÷58 витков, которая нужна при коммутации первичных обмоток для работы трансформатора от от сети переменного тока напряжением 127 В, что в настоящее время практически не встречается. А значит эти секции можно использовать, если отключить их от 110-вольтовых секций. Если внимательно присмотреться к распайке контакта 2 (2′), то станет видно, что можно отсоединить секцию 2 – 3 от секции 1 – 2. Секция 2 – 3 даёт на выходе 17 В переменного напряжения. Соединив последовательно секции 2 – 3 и 2′ – 3′, получаем 34 В переменного напряжения, что после выпрямления даст 34*√‾2 = 48 В. Главное – сделать всё аккуратно. Примерно так (Рис.3):

Ну и для полного удовлетворения имеет смысл прошлифовать торцы половинок сердечника, чтобы максимально уменьшить зазор. Это приведёт к некоторому уменьшению тока холостого хода трансформатора (в моём случае ток уменьшился с 300 мА до 200 мА, хотя на практике во включенном ламповом усилителе режим холостого хода невозможен, т. к. всегда осуществляется питание цепей накала ламп, а это примерно 20 Вт потребляемой мощности). При сборке половинки сердечника желательно склеить, чтобы уменьшить гул трансформатора при работе.

В завершение следует проварить катушки (или собранный транформатор, что затруднительно) в смеси парафина с воском (или пропитать их лаком), чтобы зафик-сировать витки обмоток, тем самым уменьшить гудение работающего трансформатора. На водяной бане нужно растопить парафин и погрузить в него катушки. Не обязательно, чтобы парафин покрывал катушки полностью, достаточно – до половины. Так даже удобнее переворачивать катушку и извлекать её из кастрюли после проварки. В растопленном парафине нужно подержать катушку минут пять с каждой стороны, чтобы обмотки как следует прогрелись и парафин пропитал всю катушку. (Рис.4)

Таким же образом можно доработать трансформаторы ТС-160.

Умышленно не привожу конкретную схему блока питания, т.к. их на просторах интернета имеется достаточное количество.

Трансформаторы питания типономиналов ТС-180, ТС-180-2, ТС-180-2В и ТС-180-4 применяли в устройствах электропитания унифицированных телевизионных приемников моделей УНТ-47, УНТ-49, УЛПТ-61-11, УЛПТ-67-1 и некоторых других моделей черно-белого изображения.

Трансформаторы типа ТС-180 изготавливают на стержневых магнитопроводах типа ПЛ21х45. Основные конструктивные размеры, габаритные и установочные размеры трансформаторов типономиналов ТС-180, ТС-180-2, ТС-180-2В, ТС-180-4 одинаковы. По электрическим параметрам трансформаторы также взаимозаменяемы. Трансформаторы типа ТС-180 рассчитаны на подключение к сети переменного тока напряжением 127 и 220 В. Остальные типоразмеры трансформаторов могут быть подключены к сети напряжением 110, 127, 220 и 237 В. Номинальная выходная мощность трансформаторов 180 Вт.

Рис.1. Принципиальная схема трансформатора типа ТС-180

Трансформаторы изготовлены из электротехнической стали марки 3311. Толщина применяемой ленты 0,35 мм.

Трансформаторы типа ТС-180 устанавливают на металлическом шасси блока питания, крепят четырьмя винтами и заземляют.

Электрические параметры и намоточные данные обмоток трансформаторов типа ТС-180 приведены в таблицах ниже.

Таблица 2. Намоточные данные трансформатора ТС-180

Здесь представлены характеристики трансформаторов серии тс 180, ном. напряжение (В) и ток (А), выводы обмоток.

Первичная обмотка
Выводы обмоток Напряжение, В Ток, А
1 — 2 110 1,75
1′ — 2′ 110 1,75
2 — 3 17 1,75
2′ — 3′ 17 1,75
Вторичная обмотка
Выводы обмоток Напряжение, В Ток, А
5 — 6 63 0,5
5′ — 6′ 63 0,5
7 — 8 46 0,38
7′ — 8′ 46 0,38
9 — 10 6,8 4,7
9′ — 10′ 6,8 4,7
11 — 12 6,8 1,5
11′ — 12′ 6,8 1,5
Выводы обмоток Число витков Марка и диаметр провода Сопротивление, Ом
1 — 2 375 ПЭЛ 0,8 2,3
2 — 3 58 ПЭЛ 0,8 0,4
1′ — 2′ 375 ПЭЛ 0,8 2,3
2′ — 3′ 58 ПЭЛ 0,8 0,4
5 — 6 226 ПЭЛ 0,56 3,4
5′ — 6′ 226 ПЭЛ 0,56 3,4
7 — 8 137 ПЭЛ 0,45 3,4
7′ — 8′ 137 ПЭЛ 0,45 3,4
9 — 10 23 ПЭЛ 1,5 0,1
9′ — 10′ 23 ПЭЛ 1,5 0,1
11 — 12 23 ПЭЛ 0,69 0,4
11′ — 12′ 23 ПЭЛ 0,69 0,4

Сопротивление изоляции между обмотками, а также между обмотками и металлическими деталями трансформатора ТС-180 в нормальных климатических условиях не менее 50 МОм. Сопротивление изоляции обмоток при повышенных температуре и влажности снижается до 3 МОм. При этом изменение основных электрических параметров не превышает +/- 10%, измеренных до воздействия всех внешних факторов, указанных в условиях эксплуатации.

Видео: Трансформатор ТС-180-2 для питания радиоламп. Как подключить и какое напряжение на выходе

Силовой трансформатор ТС-180-мощность 180Вт. В ролике покажу какое постоянное напряжение можно получить после выпрямителя. Провод-медь.

Видео: Трансформатор ТС-180-2 переделка для зарядного устройства

Трансформатор ТС-180-2 переделка для зарядного. С использовании провода вторичной обмотки.

Трансформаторы силовые, выпускались на стержневых сердечниках типа ПЛ, изготовленными из стальной ленты Э-320, сечением 21х45 мм, и предназначались для применения в блоках питания, в основном унифицированных черно-белых телевизорах.
По своим электрическим характеристикам, все трансформаторы взаимозаменяемые между собой, так же их установочные и габаритные размеры тоже одинаковы. Трансформатор ТСА-180 отличается от ТС-180, обмотками, которые для уменьшения стоимости массового производства трансформаторов, выполненными алюминиевым проводом.
Сеть 220 вольт подключается к первичной обмотке на выводы 1 и 1′, при этом замыкаются между собой выводы 2 и 2′.
Внешний вид трансформаторов изображен на рисунке 1, схема трансформаторов, на рисунке 2, моточные данные и электрические характеристики в таблице 1.

Необходимо иметь в виду, что приведённые здесь моточные данные, могут отличаться на имеющиеся у Вас трансформаторы, в связи с изменениями ТУ, заводов изготовителей, прошествии времени и прочих условий и их следует принимать, только как основу. При необходимости определить более точно количество витков обмоток имеющегося у Вас трансформатора, намотайте дополнительную обмотку с известным количеством витков, замерьте на ней напряжение и по полученным данным просчитайте ваш трансформатор.

Рисунок 1.
Внешний вид трансформаторов ТС-180.

Рисунок 2.
Схема трансформаторов ТС-180.

Таблица 1. Моточные данные трансформаторов ТС-180.

Трансформаторный преобразователь напряжения «230/120» на ТС-180-2


Для питания приборов, купленных в США, обычно недостаточно приобрести адаптер вилки питания. Отличаются не только вилки, но и стандарты напряжения сети. Попытка подключения «заморского» прибора к российской сети 230 В может привести к его повреждению, если прибор изначально не был спроектирован для универсального питания.

Для питания импортных «120-вольтовых» зарядных устройств аккумуляторного инструмента был собран трансформаторный преобразователь «230/120».
Собирался он по принципу «из того, что было». Вопрос с корпусом был решён немного безобразно, но в этом решении есть некоторая эстетика приборов для личного пользования, делающих их единственными и неповторимыми.

Побочная функция преобразователя — гальваническая развязка для питания, например, осциллографа при проведении измерений в силовых цепях 230 В.

Содержание / Contents

Примерно полтора года назад я озадачился приобретением набора инструментов для личных хобби-ремонтных нужд. Нужда эта назрела довольно давно. Вялотекущий ремонт в квартире по большей части делался с помощью ножовки по металлу, ударной дрели, полуживого шуруповёрта с дохлым аккумулятором и кучи ручного инструмента.

Начиналось всё сравнительно безобидно, с покупки электролобзика. В тот момент я начал активно реализовывать проект двухполосной акустической системы (ага, долгострои — наше всё).

В процессе изготовления акустики обзавёлся такими полезными вещами как фрезер, раскладной верстак для работы в условиях лоджии, распилочный стол, шлифмашинка и др. Всё это покупалось в местном магазине после тщательного выбора и чтения отзывов.

Со временем потребность превратилась в нечто большее, а именно в интерес к инструменту. И в понимание того, как много времени и сил я потратил зря, мучаясь ручным инструментом и работая ударной дрелью по кирпичу и бетону. Да-да, «радость» любого жителя многоквартирного дома — сосед-жмот и/или невежда с ударной дрелью.

Я много лет закупаюсь за рубежом, и когда возникло желание приобрести аккумуляторный инструмент, то я начал сравнивать цены в местной рознице и в интернет-магазинах США, Европы, Китая. Оказалось, что мне выгоднее брать инструмент по распродажным ценам в США и везти его почтой в Россию.

Одна проблема длительное время тревожила — разница напряжений сети в России и в США, а именно наши 230 В и их 120 В.

Для справки.
220 В — уровень напряжения по ГОСТ 23366-78 «Ряды номинальных напряжений постоянного и переменного тока», а 230 В — это регламентное значение уровня напряжения, предписываемое ГОСТ 29322-92 «Стандартные напряжения» (МЭК 38-83) для трёхфазных сетей переменного тока в РФ с 2003 года.
Это приводит к некоторым разногласиям и рождает тему для «философских» споров об уровне напряжения в сети.

Произведя замеры напряжения в розетках разных районов города, и поспрашивав знакомых электриков, я получил результаты от 225 до 238 В.

К сожалению, способы надёжной переделки зарядных устройств различных производителей не всегда можно найти в публичных источниках, а своих знаний и времени подчас не хватает. В итоге требуется преобразователь «230/120».
Самостоятельная переделка зарядок нередко бывает нерентабельной из-за высокой стоимости компонентов.
Именно поэтому трансформаторный преобразователь показался мне самым надёжным и простым решением.

Заглянув в закрома, я обнаружил довольно распространённый трансформатор ТС-180-2, изъятый из какого-то старого лампового телевизора.

Состояние трансформатора было на твёрдую «четвёртку». Минус один балл из-за ржавчины на сердечнике. Обмотки были целы, ток холостого хода и гудение были в допустимых пределах. При первом включении ничего не бабахнуло и не нагрелось, что говорит об отсутствии межвитковых замыканий.

В сети было найдено описание трансформатора ТС-180-2 со схемой обмоток, числом витков и указанием выводов. Трансформатор оказался довольно интересным с технической точки зрения, так как предполагал подключение к первичной сети различных уровней напряжения: 110, 127, 220, 237, 254 В. Да-да, когда-то в СССР применяли необходимые мне сейчас 110 и 127 В, но теперь это уже история.
Изменение уровня питающего напряжения ТВ, в котором трансформатор когда-то использовался, достигалось изменением схемы соединения двух первичных обмоток, имеющих отводы.

По роду основной деятельности я занимаюсь проектированием в электроэнергетике. На ум сразу же пришла идея реализовать автотрансформаторное включение с помощью двух первичных обмоток и получить заветные 120 В. Это позволит полностью использовать мощность трансформатора без перемотки вторичных обмоток, так как существующие вторички позволяли получить 119 В (последовательно соединённые обмотки 5-6 и 5′-6′) при номинальном токе 0,5 А. Это эквивалентно мощности 60 ВА или трети от номинальной мощности трансформатора.

Существует неверное мнение о невозможности отбирать полную мощность при автотрансформаторном включении в случае понижения уровня напряжения из-за того, что провод обмотки имеет недостаточное сечение.
Курс физики и электротехники читать не буду. Отмечу лишь, что именно благодаря этой особенности автотрансформаторы нашли широкое применение в электроэнергетике (экономия на проводниковых материалах при изменении уровня напряжения «вниз», что приводит к росту значений номинальных токов при одинаковой мощности).

Недостатки у автотрансформаторов тоже имеются. Желающие прочитают о них сами.

В первичной обмотке ТС-180-2 применён обмоточный провод ПЭВ-1 0,69, длительно допустимый ток, для которого при плотности тока 2 А/мм2 равен 0,748 А, что при напряжении питания 230 В практически соответствует номинальной мощности трансформатора.

Было принято решение скоммутировать первички трансформатора на 237 В.
Трансформатор стал гудеть значительно меньше, и напряжение в трансформаторном включении стало ближе к желаемым 120 В.

Прошло несколько месяцев такого использования, всё это «безобразие» хранилось в бумажной коробке из-под небольшой посылки и использовалось на железобетонном полу лоджии (в целях пожарной безопасности). Фотографии этого этапа не привожу, чтобы не пугать читателей. Явно назрела необходимость сделать конструкцию завершенной. Рано или поздно при подключении я ошибусь и моё «временное» решение превратится из рабочего в погорелое. Да ещё и зарядное устройство с аккумулятором похоронит.

Именно на этом этапе часто заканчивается реализация многих моих электронных проектов, так как делать корпус и доводить всё до конца не всегда интересно, требует душевных сил, жажды прекрасного. Не всегда на это есть время, плюс демотивирующие мысли типа «и так сойдёт, работает ведь».

На этот раз звёзды оказались благосклонны, и я твёрдо собрался довести работу над устройством до завершения.
В тех же закромах был обнаружен корпус нестандартной формы от древнего блока питания компьютера.


Корпус имел сложную геометрическую форму, и трансформатор ТС-180-2 в него физически не влезал. Попытка выпрямить верхний кожух не дала положительного результата.

Применил бормашину для разрезания кожуха БП по линиям сгиба с целью дальнейшего «вывёртывания» этого элемента и получения правильной формы прямоугольного параллелепипеда. Конечно, можно было воспользоваться ножовкой по металлу. Сращивание элементов осуществлял с помощью болтов, гаек и шайб, а также пластин-заглушек отсеков 5,25″.



У братьев китайцев на Алиэкспресс были заказаны разъёмы сетевого питания SS-6B American Outlet для монтажа на панели под вилки американского стандарта.

Врезал их в корпус. Отверстия делал с помощью маленьких отрезных дисков для бормашины и напильников.



Две розетки на 120 В для автотрансформаторного включения соединены параллельно. Дополнительно установил одну розетку 120 В с гальванической развязкой.

Для придания дополнительной жёсткости, корпус был усилен уголочком — обрезком от древней автомагнитолы.


Опыт эксплуатации показал, что трансформатор ощутимо нагревается под номинальной нагрузкой. Устанавливаем вентилятор с посадочными размерами 80 мм на штатное место корпуса БП. Стандартный вентилятор толщиной 25 мм не подошёл, добыл вентилятор на 15 мм.

Вентилятор запитал от вторичной обмотки с уровнем напряжения 6,3 В через миниатюрный диодный мост и сглаживающий конденсатор.

Тут не обошлось без недоразумений, первоначально впаянный мост был с обрывом в одном из плечей, что на некоторое время поставило в тупик. Качество поддельных элементов от китайцев по цене «третий сорт – не брак» в последнее время совсем удручающее.

Монтаж выполнил навесным способом с изоляцией термоусадочными трубками. На вентиляторе получилось около 8 В, что обеспечило достаточное охлаждение и минимизировало шум при работе.

Чтобы не царапать болтами поверхность столов или ламинат на полу, добавил пластиковые ножки, предназначенные для самодельных акустических систем.

Установил разъём питания типа «мама» (который изначально стоял в БП для подачи напряжения питания на монитор) для того, чтобы напряжение 230 В с гальванической развязкой подавать к осциллографу (последовательно соединённые обмотки 5-6, 5′-6′, 7-8, 7′-8′).

Завершающие штрихи: установил предохранитель для защиты от КЗ, подключил тумблер питания и подписал маркером назначение разъёмов.


Важный момент – подключение клемм заземления розеток (за исключением розеток с гальванической развязкой), а также экрана трансформатора на корпус преобразователя.

Благодарю всех за внимание.

Камрад, рассмотри датагорские рекомендации

🌼 Полезные и проверенные железяки, можно брать

Куплено и опробовано читателями или в лаборатории редакции.



14.11.15 изменил Datagor. Исправлена схема включения обмоток

Как подключить ТС-180 к 6П45С — Техподдержка для начинающих

Сheer, Gribko!

GN> Хочу использовать для
GN> сабжа в качестве выходного трансформатора ТС-180, но неперемотанный
GN> (Временно, по причине страха перед перемоткой ))
GN> Hо не знаю, как его подключить.
GN> 1.Последовательно соединить Первички, и подать на них
GN> выход усилителя, а с соединенных последовательно вторичек, снимать
GN> сигнал.
GN> 2.Тоже самое, только паралелить.
Соединить последовательно половины сетевой первичной обмотки,
соединить параллельно вторичные анодные обмотки 40Ви 60В
на разных катушках и подключть их последовательно между собой и
с первичной обмоткой.| |
| | |
o 4 8

Такой вид будет иметь вторичная рбмотка.

Фазировку обмоток соблюдать ОБЯЗАТЕЛЬHО!

GN> А вообще, как надо, то?
Вот так и нужно, а ещё нужно сделать зазор 0,2мМ.

GN> Это временно, попробовать. А там, всё — равно
GN> перематывать буду, если понравится.
«Hет ничего более постоянного, чем временное.»- Hародная мудрость. В-)

From : Gribko Nicolay
GN> Хочу использовать для
GN> сабжа в качестве выходного трансформатора ТС-180, но неперемотанный
GN> (Временно, по причине страха перед перемоткой ))
GN> Hо не знаю, как его подключить.

From : Manakov Anatoly
Соединить последовательно половины сетевой первичной обмотки,
соединить параллельно вторичные анодные обмотки 40В и 60В
на разных катушках и подключить их последовательно между собой и
с первичной обмоткой.
Это нужно для расширения ПП(полосы пропускания) трансформатора.
Это будет обмотка, подключаемая в аноднуюцепь лампы.| |
| | |
o 4 8

Такой вид будет иметь вторичная обмотка.

Фазировку обмоток соблюдать ОБЯЗАТЕЛЬHО!

GN> А вообще, как надо, то?
Вот так и нужно, а ещё нужно сделать зазор 0,2мМ.

В качестве выходного можно применить ТС-180 без переделки, но лучше перемотать, так как без перемотки будет спад по верхам и низам. Первичная обмотка (750 витков на каждой катушке, диаметр провода 0,3-0,35мм) находится между частями вторичной (120+120витков на каждой катушке, диаметр 0,6-0,7мм). Две первичные обмотки соединяются последовательно, четыре вторичные — параллельно (на нагрузку 8 ом). Лучше конечно приобрести фирменный транс, но это стоит денег и не малых. Решать вам.
Многие считают, что из железа ТС-180 не сделать хороший транс. Может это не идеал, но на халяву…
Тем не менее, вот что получилось- Fн-23гц. Fв-26000гц на уровне -1db.Измерялось на мощности 4 ватта. Мощность до ограничения-8вт. Максимальная-12вт. я перематывал всего с двумя секциями вторички и одной первички. Если увеличить количество секций, частотный диапазон расширится. Сергеев Сергей

я перематывал тс-180 для однотакта на 6п45с. на каждой катушке 4 секции вторички и 3 первички. частотка за 45 Кгц. Точно уже не помню и по низам от 15 Гц(меньше генератор не давал). Сейчас мой друг слушает этот усилитель с tqwt на 4а-28. Очень доволен и зимой тепло 😉 xen

Общие сведения о группе трансформаторов Vector (часть 1)

Введение

Трехфазный трансформатор состоит из трех наборов первичных обмоток, по одному на каждую фазу, и трех наборов вторичных обмоток, намотанных на один и тот же железный сердечник. Можно использовать отдельные однофазные трансформаторы и подключать их внешне для получения тех же результатов, что и у трехфазного блока.

Общие сведения о векторной группе трансформатора (часть 1)

Первичные обмотки подключаются одним из нескольких способов. Две наиболее распространенные конфигурации — это треугольник, в котором конец полярности одной обмотки соединен с концом неполярности другой, и звезда, в которой все три конца неполярности (или полярности) соединены вместе.Аналогично подключаются вторичные обмотки. Это означает, что первичная и вторичная обмотки трехфазного трансформатора могут быть подключены одинаково (треугольник-треугольник или звезда-звезда) или по-разному (треугольник-звезда или звезда-треугольник).

Важно помнить, что формы сигналов вторичного напряжения совпадают по фазе с формами сигналов первичной обмотки, когда первичная и вторичная обмотки соединены одинаковым образом. Это состояние называется « без фазового сдвига ».

Но когда первичная и вторичная обмотки подключены по-разному, формы сигналов вторичного напряжения будут отличаться от соответствующих форм сигналов первичного напряжения на 30 электрических градусов.Это называется фазовым сдвигом на 30 градусов. Когда два трансформатора соединены параллельно, их фазовые сдвиги должны быть одинаковыми; в противном случае произойдет короткое замыкание, когда трансформаторы будут под напряжением ».


Основная идея обмотки

Напряжение переменного тока, приложенное к катушке, будет индуцировать напряжение во второй катушке, где две катушки связаны магнитным путем. Фазовое соотношение двух напряжений зависит от того, каким образом соединены катушки. Напряжения будут либо синфазными, либо смещенными на 180 градусов.

Когда в обмотке трехфазного трансформатора используются 3 катушки, существует ряд вариантов. Напряжения катушек могут быть синфазными или смещенными, как указано выше, с катушками, соединенными звездой или треугольником, и, в случае обмотки звездой, точка звезды (нейтраль) выведена на внешний вывод или нет.


Шесть способов подключения звездообразной обмотки:

Шесть способов подключения звездообразной обмотки

Шесть способов подключения дельта-обмотки:

Шесть способов подключения треугольной обмотки

Полярность

Напряжение переменного тока, приложенное к катушке, будет индуцировать напряжение за секунду катушка, где два соединены магнитным путем.Фазовое соотношение двух напряжений зависит от того, в каком направлении подключены катушки. Напряжения будут либо синфазными, либо смещенными на 180 градусов.

Когда в обмотке трехфазного трансформатора используются 3 катушки, существует ряд вариантов. Напряжения катушек могут быть синфазными или смещенными, как указано выше, с катушками, соединенными звездой или треугольником, и, в случае обмотки звездой, точка звезды (нейтраль) выведена на внешний вывод или нет.

Добавочная и вычитающая полярность трансформатора

Когда пара катушек трансформатора имеет одинаковое направление, чем напряжение, индуцированное в обеих катушках, направлено в одном направлении от одного конца к другому.Когда две катушки имеют противоположное направление намотки, чем напряжение, индуцированное в обеих катушках, имеет противоположное направление.


Обозначения соединения обмотки

  • Первый символ: для высокого напряжения : Всегда заглавные буквы.
  • D = треугольник, S = звезда, Z = соединенная звезда, N = нейтраль
  • Второй символ: для низкого напряжения : всегда маленькие буквы.
  • d = треугольник, s = звезда, z = соединенная звезда, n = нейтраль.
  • Третий символ: Сдвиг фаз, выраженный в виде часового числа (1,6,11)
Пример — Dyn11

Трансформатор имеет первичную обмотку, соединенную треугольником ( D ), вторичную обмотку, соединенную звездой ( y ) с выведенной звездой ( n ) и фазовым сдвигом на 30 градусов вперед ( 11 ).

Путаница возникает в обозначениях повышающего трансформатора. Как указано в стандарте IEC60076-1 , последовательно используются обозначения HV-LV. Например, повышающий трансформатор с соединенной треугольником первичной обмоткой и вторичной соединенной звездой обозначается не как «dY11», а как «Yd11». Цифра 11 указывает на то, что обмотка низкого напряжения опережает HV на 30 градусов.

Трансформаторы, изготовленные в соответствии со стандартами ANSI, обычно не имеют векторной группы, указанной на паспортной табличке, и вместо этого дается векторная диаграмма, показывающая взаимосвязь между первичной и другими обмотками.


Vector Group of Transformer

Обмотки трехфазного трансформатора можно соединить несколькими способами. По соединению обмоток определяется векторная группа трансформатора.

Векторная группа трансформатора указана на заводской табличке трансформатора производителем. Векторная группа указывает разность фаз между первичной и вторичной сторонами, обусловленную конкретной конфигурацией соединения обмоток трансформатора.

Определение векторной группы трансформаторов очень важно перед параллельным подключением двух или более трансформаторов.Если два трансформатора с разными векторными группами соединены параллельно, то существует разность фаз между вторичной обмоткой трансформаторов, и между двумя трансформаторами протекает большой циркулирующий ток, что очень вредно.


Сдвиг фаз между обмотками ВН и НН

В качестве опорного вектора берется вектор для обмотки высокого напряжения. Смещение векторов других обмоток от опорного вектора при вращении против часовой стрелки представлено с помощью циферблата часов.

IS: 2026 (Часть 1V) -1977 дает 26 наборов соединений звезда-звезда, звезда-треугольник и звезда зигзаг, дельта-дельта, дельта-звезда, дельта-зигзаг, зигзагообразная звезда, зигзаг-дельта. Смещение вектора обмотки низкого напряжения изменяется от нуля до -330 ° с шагом -30 °, в зависимости от способа подключения.

Вряд ли какая-либо энергосистема поддерживает такое разнообразие подключений. Некоторые из часто используемых соединений со сдвигом фаз 0, -300, -180 ″ и -330 ° (установка часов 0, 1, 6 и 11).

Сначала идет символ обмотки высокого напряжения, за ним следуют символы обмоток в убывающей последовательности напряжения. Например, трансформатор 220/66/11 кВ, соединенный звездой, звездой и треугольником, и векторы обмоток 66 и 11 кВ со сдвигом фаз 0 ° и -330 ° с опорным вектором (220 кВ) будут представлены как Yy0 — Yd11 .

Цифры (0, 1, 11 и т. Д.) Относятся к сдвигу фаз между обмотками ВН и НН с использованием обозначения циферблата. Вектор, представляющий обмотку ВН, взят за эталон и установлен на 12 часов.Чередование фаз всегда против часовой стрелки. (Международный принят).

Используйте индикатор часов в качестве индикатора фазового сдвига. Поскольку на часах 12 часов, а круг состоит из 360 °, каждый час представляет 30 °. Таким образом, 1 = 30 °, 2 = 60 °, 3 = 90 °, 6 = 180 ° и 12 = 0 ° или 360 °.

Минутная стрелка установлена ​​на 12 часов и заменяет линейное напряжение нейтрали (иногда мнимое) обмотки ВН. Это положение всегда является ориентиром.

Пример
  • Цифра 0 = 0 °, что вектор LV находится в фазе с вектором HV
    Цифра 1 = запаздывание на 30 ° (LV отстает от HV на 30 °), потому что вращение происходит против часовой стрелки.
  • Цифра 11 = запаздывание на 330 ° или опережение на 30 ° (LV отстает от HV на 30 °)
  • Цифра 5 = запаздывание на 150 ° (LV отстает от HV на 150 °) °)

Когда трансформаторы работают параллельно, важно, чтобы любой фазовый сдвиг был одинаковым для каждого из них. Параллельное соединение обычно происходит, когда трансформаторы расположены в одном месте и подключены к общей шине (сгруппированы) или расположены в разных местах с вторичными клеммами, подключенными через распределительные или передающие цепи, состоящие из кабелей и воздушных линий.

Фазовый сдвиг (град.) Соединение
0 Yy0 Dd0 Dz0
30 lag Yd1
  • Lag Dd2 Dz2
    120 запаздывание Dd4 Dz4
    150 запаздывание Yd5 Dy5 Yz5
  • Dy11
    150 свинец Yd7 Dy7 Yz7
    120 свинец Dd8 Dz8
    60 свинец Yz11

    Фазные вводы на трехфазном трансформаторе имеют маркировку ABC, UVW или 123 (прописная сторона HV, строчная буква LV).Двухобмоточные трехфазные трансформаторы можно разделить на четыре основные категории

    Группа Часы TC
    Группа I 0 часов, 0 ° треугольник / треугольник, звезда / звезда
    Группа II 6 часов, 180 ° треугольник / треугольник, звезда / звезда
    Группа III 1 час, -30 ° звезда / треугольник, треугольник / звезда 0 (Phase Shift 0) Clock Notation 0 (Phase Shift 0)
    Clock Notation 1 (Phase Shift -30)
    Clock Notation 1 (Phase Shift -30)
    Clock Notation 2 (Phase Shift -60)
    Clock Notation 2 (Phase Shift -60)
    Обозначение тактовой частоты 4 (фазовый сдвиг -120)
    Обозначение тактовой частоты 4 (фазовый сдвиг -120)
    тактовая частота 5 (фазовый сдвиг -150)
    тактовая частота 5 (фазовый сдвиг -150)
    тактовая частота 6 (фазовый сдвиг +180)
    тактовая частота 6 (фазовый сдвиг +180)
    тактовая частота 7 (Phase Shift +150)
    Clock Notation 7 (Phase Shift +150)
    Clock Notation 11 (Phase Shift +30)
    Clock Notation 11 (Phase Shift +30)

    Продолжение следует…

    Как рассчитать / Найдите номинал трансформатора в кВА

    Рассчитайте и найдите номинал однофазных и трехфазных трансформаторов в кВА

    Мы знаем, что трансформатор всегда рассчитывается в кВА.Ниже приведены две простые формулы для определения номинала однофазного и трехфазного трансформаторов .

    Найдите номинал однофазного трансформатора

    Номинал однофазного трансформатора:

    P = V x I.

    Номинал однофазного трансформатора в кВА

    кВА = (V x I) / 1000

    Рейтинг трехфазного трансформатора

    Рейтинг трехфазного трансформатора:

    P = √3. V x I

    Мощность трехфазного трансформатора в кВА

    кВА = (√3.V x I) / 1000

    Но подождите, здесь возникает вопрос … Посмотрите на общие паспортные данные трансформатора 100 кВА.

    Вы что-то заметили ???? В любом случае, мне все равно, каков ваш ответ;) но позвольте мне попытаться объяснить.

    Вот рейтинг трансформатора — 100 кВА .

    Но первичное или высокое напряжение (ВН) составляет 11000 В = 11 кВ.

    И первичный ток на стороне высокого напряжения составляет 5,25 Ампера.

    Также вторичные напряжения или низкие напряжения (L.В) составляет 415 Вольт

    И вторичный ток (ток на стороне низкого напряжения) составляет 139,1 Ампера.

    Проще говоря,

    Мощность трансформатора в кВА = 100 кВА

    Первичное напряжение = 11000 = 11 кВ

    Первичный ток = 5,25 А

    Вторичное напряжение = 415 В

    Вторичный ток = 139,1 Ампера.

    Теперь рассчитайте номинал трансформатора согласно

    P = V x I (первичное напряжение x первичный ток)

    P = 11000V x 5.25 A = 57 750 ВА = 57,75 кВА

    Или P = V x I (вторичное напряжение x вторичный ток)

    P = 415 В x 139,1 A = 57 726 ВА = 57,72 кВА

    Еще раз мы заметили, что номинал трансформатора (на паспортной табличке) — 100 кВА , но по расчету… это около 57 кВА

    Разница происходит из-за незнания того, что мы использовали формулу для однофазной сети вместо трехфазной.

    Теперь попробуйте по этой формуле

    P = √3 x V x I

    P = √3 Vx I (первичное напряжение x первичный ток)

    P = √3 x 11000V x 5.25 A = 1,732 x 11000 В x 5,25 A = 100 025 ВА = 100 кВА

    Или P = √3 x V x I (вторичные напряжения x вторичный ток)

    P = √3 x 415 В x 139,1 A = 1,732 x 415 В x 139,1 A = 99,985 ВА = 99,98 кВА

    Рассмотрим в следующем (следующем) примере.

    Напряжение (от линии к линии) = 208 В .

    Ток (линейный ток) = 139 A

    Текущие характеристики трехфазного трансформатора

    P = √3 x V x I

    P = √3 x 208 x 139A = 1.732 x 208 x 139

    P = 50077 ВА = 50 кВА

    Примечание: этот пост был сделан по запросу нашего поклонника страницы Анила Виджая.

    % PDF-1.4 % 956 0 объект > эндобдж xref 956 126 0000000016 00000 н. 0000002891 00000 н. 0000003123 00000 п. 0000003275 00000 н. 0000003314 00000 н. 0000003372 00000 н. 0000003437 00000 н. 0000004263 00000 н. 0000004600 00000 н. 0000004667 00000 н. 0000004767 00000 н. 0000004873 00000 н. 0000005037 00000 н. 0000005097 00000 н. 0000005290 00000 н. 0000005383 00000 п. 0000005475 00000 н. 0000005594 00000 н. 0000005712 00000 н. 0000005819 00000 н. 0000005930 00000 н. 0000006036 00000 н. 0000006148 00000 п. 0000006255 00000 н. 0000006366 00000 н. 0000006472 00000 н. 0000006577 00000 н. 0000006696 00000 н. 0000006813 00000 н. 0000006922 00000 н. 0000007055 00000 н. 0000007230 00000 н. 0000007428 00000 н. 0000007547 00000 н. 0000007657 00000 н. 0000007790 00000 н. 0000007953 00000 н. 0000008112 00000 н. 0000008254 00000 н. 0000008427 00000 н. 0000008533 00000 н. 0000008616 00000 н. 0000008713 00000 н. 0000008810 00000 н. 0000008977 00000 н. 0000009076 00000 н. 0000009241 00000 н. 0000009360 00000 п. 0000009553 00000 н. 0000009689 00000 н. 0000009853 00000 п. 0000010046 00000 п. 0000010252 00000 п. 0000010388 00000 п. 0000010564 00000 п. 0000010741 00000 п. 0000010883 00000 п. 0000011025 00000 п. 0000011208 00000 п. 0000011320 00000 п. 0000011460 00000 п. 0000011568 00000 п. 0000011729 00000 п. 0000011884 00000 п. 0000011999 00000 н. 0000012111 00000 п. 0000012231 00000 п. 0000012352 00000 п. 0000012486 00000 п. 0000012607 00000 п. 0000012727 00000 п. 0000012848 00000 п. 0000012969 00000 п. 0000013091 00000 п. 0000013212 00000 п. 0000013333 00000 п. 0000013431 00000 п. 0000013528 00000 п. 0000013624 00000 п. 0000013720 00000 п. 0000013816 00000 п. 0000013913 00000 п. 0000014010 00000 п. 0000014107 00000 п. 0000014204 00000 п. 0000014301 00000 п. 0000014398 00000 п. 0000014495 00000 п. 0000014592 00000 п. 0000014689 00000 п. 0000014787 00000 п. 0000014885 00000 п. 0000014983 00000 п. 0000015080 00000 п. 0000015242 00000 п. 0000015399 00000 п. 0000015704 00000 п. 0000015916 00000 п. 0000016683 00000 п. 0000016707 00000 п. 0000017874 00000 п. 0000017897 00000 п. 0000018916 00000 п. 0000019572 00000 п. 0000019795 00000 п. 0000019819 00000 п. 0000021094 00000 п. 0000021118 00000 п. 0000022390 00000 п. 0000022414 00000 п. 0000023701 00000 п. 0000023725 00000 п. 0000024968 00000 п. 0000025495 00000 п. 0000025717 00000 п. 0000026484 00000 п. 0000026703 00000 п. 0000026727 00000 н. 0000028023 00000 п. 0000028047 00000 п. 0000029236 00000 п. 0000029377 00000 п. 0000029584 00000 п. 0000029803 00000 п. 0000003478 00000 н. 0000004240 00000 н. трейлер ] >> startxref 0 %% EOF 957 0 объект > эндобдж 958 0 объект a_

    % PDF-1.3 % 7493 0 объект > эндобдж xref 7493 254 0000000016 00000 н. 0000005436 00000 н. 0000007414 00000 н. 0000007758 00000 н. 0000007845 00000 н. 0000007932 00000 н. 0000008078 00000 н. 0000008136 00000 н. 0000008236 00000 п. 0000008337 00000 н. 0000008508 00000 н. 0000008566 00000 н. 0000008681 00000 п. 0000008824 00000 н. 0000008997 00000 н. 0000009055 00000 н. 0000009152 00000 п. 0000009254 00000 н. 0000009420 00000 н. 0000009477 00000 н. 0000009585 00000 п. 0000009703 00000 п. 0000009833 00000 п. 0000009890 00000 н. 0000010020 00000 н. 0000010077 00000 п. 0000010248 00000 п. 0000010305 00000 п. 0000010404 00000 п. 0000010525 00000 п. 0000010707 00000 п. 0000010764 00000 п. 0000010877 00000 п. 0000011014 00000 п. 0000011134 00000 п. 0000011191 00000 п. 0000011355 00000 п. 0000011411 00000 п. 0000011511 00000 п. 0000011607 00000 п. 0000011733 00000 п. 0000011789 00000 п. 0000011915 00000 п. 0000011986 00000 п. 0000012117 00000 п. 0000012238 00000 п. 0000012289 00000 п. 0000012329 00000 п. 0000012394 00000 п. 0000012427 00000 п. 0000012484 00000 п. 0000012600 00000 п. 0000012657 00000 п. 0000012773 00000 п. 0000012830 00000 н. 0000012946 00000 п. 0000013003 00000 п. 0000013059 00000 п. 0000013116 00000 п. 0000013232 00000 п. 0000013289 00000 п. 0000013346 00000 п. 0000013403 00000 п. 0000013514 00000 п. 0000013571 00000 п. 0000013628 00000 п. 0000013686 00000 п. 0000013808 00000 п. 0000013866 00000 п. 0000013923 00000 п. 0000013981 00000 п. 0000014093 00000 п. 0000014151 00000 п. 0000014259 00000 п. 0000014317 00000 п. 0000014426 00000 п. 0000014484 00000 п. 0000014602 00000 п. 0000014660 00000 п. 0000014777 00000 п. 0000014835 00000 п. 0000014893 00000 п. 0000014951 00000 п. 0000015074 00000 п. 0000015132 00000 п. 0000015258 00000 п. 0000015316 00000 п. 0000015462 00000 п. 0000015520 00000 н. 0000015578 00000 п. 0000015636 00000 п. 0000015752 00000 п. 0000015810 00000 п. 0000015927 00000 н. 0000015985 00000 п. 0000016152 00000 п. 0000016210 00000 п. 0000016347 00000 п. 0000016405 00000 п. 0000016463 00000 п. 0000016514 00000 п. 0000016547 00000 п. 0000017076 00000 п. 0000017474 00000 п. 0000017496 00000 п. 0000017651 00000 п. 0000017673 00000 п. 0000017828 00000 п. 0000017850 00000 п. 0000018006 00000 п. 0000018028 00000 п. 0000018184 00000 п. 0000018206 00000 п. 0000018334 00000 п. 0000018356 00000 п. 0000018629 00000 п. 0000019730 00000 п. 0000019859 00000 п. 0000019881 00000 п. 0000020014 00000 п. 0000020036 00000 н. 0000020169 00000 п. 0000020191 00000 п. 0000020324 00000 п. 0000020346 00000 п. 0000020479 00000 п. 0000020501 00000 п. 0000020633 00000 п. 0000020655 00000 п. 0000020788 00000 п. 0000020810 00000 п. 0000020943 00000 п. 0000020965 00000 н. 0000021098 00000 п. 0000021120 00000 н. 0000021254 00000 п. 0000021276 00000 п. 0000021409 00000 п. 0000021431 00000 п. 0000021565 00000 п. 0000021587 00000 п. 0000021721 00000 п. 0000021743 00000 п. 0000021877 00000 п. 0000021899 00000 н. 0000022033 00000 п. 0000022055 00000 п. 0000022188 00000 п. 0000022210 00000 п. 0000022341 00000 п. 0000022363 00000 п. 0000022497 00000 п. 0000022519 00000 п. 0000022652 00000 п. 0000022674 00000 п. 0000022807 00000 п. 0000022829 00000 п. 0000022960 00000 п. 0000022982 00000 п. 0000023115 00000 п. 0000023137 00000 п. 0000023271 00000 п. 0000023293 00000 п. 0000023427 00000 п. 0000023449 00000 п. 0000023580 00000 п. 0000023602 00000 п. 0000023733 00000 п. 0000023755 00000 п. 0000023888 00000 п. 0000023910 00000 п. 0000024043 00000 п. 0000024065 00000 п. 0000024198 00000 п. 0000024220 00000 п. 0000024352 00000 п. 0000024374 00000 п. 0000024500 00000 п. 0000024523 00000 п. 0000024958 00000 п. 0000024980 00000 п. 0000025073 00000 п. 0000025095 00000 п. 0000025188 00000 п. 0000025210 00000 п. 0000025303 00000 п. 0000025325 00000 п. 0000025418 00000 п. 0000025440 00000 п. 0000025748 00000 п. 0000025772 00000 п. 0000027615 00000 н. 0000027637 00000 н. 0000027960 00000 н. 0000027983 00000 п. 0000028423 00000 п. 0000028446 00000 п. 0000028801 00000 п. 0000028824 00000 п. 0000029183 00000 п. 0000029206 00000 п. 0000029962 00000 н. 0000029985 00000 п. 0000030752 00000 п. 0000030775 00000 п. 0000031557 00000 п. 0000031580 00000 п. 0000032257 00000 п. 0000032280 00000 п. 0000033012 00000 п. 0000033035 00000 п. 0000033793 00000 п. 0000033816 00000 п. 0000034477 00000 п. 0000034500 00000 н. 0000035108 00000 п. 0000035131 00000 п. 0000036361 00000 п. 0000036385 00000 п. 0000037738 00000 п. 0000037761 00000 п. 0000039000 00000 н. 0000039023 00000 п. 0000039981 00000 п. 0000040004 00000 п. 0000040987 00000 п. 0000041010 00000 п. 0000041558 00000 п. 0000041580 00000 п. 0000041904 00000 п. 0000041926 00000 п. 0000042241 00000 п. 0000042263 00000 п. 0000042586 00000 п. 0000042608 00000 п. 0000042927 00000 п. 0000042950 00000 п. 0000043670 00000 п. 0000043693 00000 п. 0000044282 00000 п. 0000044304 00000 п. 0000044646 00000 п. 0000044669 00000 п. 0000045040 00000 п. 0000045063 00000 п. 0000045833 00000 п. 0000045856 00000 п. 0000046487 00000 п. 0000046509 00000 п. 0000046808 00000 п. 0000046830 00000 н. 0000047127 00000 п. 0000005539 00000 н. 0000007390 00000 н. трейлер ] >> startxref 0 %% EOF 7494 0 объект > эндобдж 7745 0 объект > ручей HT TS> H » d г =.Pɉ «栦.: K & Il4sgQk = u` 7CYgwob ߻ {? {S

    Страница не найдена | Scotsman Ice UK


    Доступен ряд компактных шоковых чиллеров и морозильников

    Hubbard Systems в настоящее время распространяет в Великобритании компактные серии «Chilly» и «Go» шоковой заморозки и шоковой заморозки Friulinox. Они предоставляют операторам, которые хотят воспользоваться преимуществами систем приготовления пищи, таких как приготовление-охлаждение и приготовление-заморозка, но которые имеют ограниченное пространство, множество мощных опций для безопасного шокового охлаждения и замораживания продуктов без снижения их качества.(подробнее…)


    Hubbard — новый британский дистрибьютор известного итальянского производителя холодильного оборудования.

    Hubbard Systems рада сообщить, что теперь она является британским дистрибьютором ряда специализированных холодильных продуктов, производимых Friulinox.

    Основанный в 1972 году итальянский производитель Friulinox заработал репутацию благодаря качеству своей продукции.Ассортимент компании включает холодильное оборудование, разработанное для различных предприятий общественного питания и общественного питания, а также специализированное оборудование, предназначенное для нужд пекарен, кафе-мороженых, пиццерий, мясных лавок и торговцев рыбой.

    (подробнее…)


    По мере того, как изоляция начинает ослабевать, и такие предприятия, как пабы, рестораны и отели, начинают принимать гостей, плохо обслуживаемое или выведенное из эксплуатации оборудование часто может выйти из строя при повторном запуске, создавая головную боль для оператора.

    Будет ли у вас достаточно льда для обслуживания клиентов?

    Hubbard Systems может предложить ряд услуг, которые помогут максимально быстро и эффективно настроить и запустить оборудование для производства льда Scotsman.

    Принадлежности для очистки, сменные фильтры для воды и оригинальные запчасти…

    Наш отдел запасных частей может предоставить вам все необходимое для глубокой очистки льдогенератора Scotsman перед повторным вводом в эксплуатацию. Все, от средства для удаления накипи и дезинфицирующего средства, до сменных картриджей водяного фильтра и запасных частей для самостоятельной установки.

    Если льдогенератор простаивал в течение нескольких месяцев, важно полностью очистить и продезинфицировать его перед повторным включением. Это необходимо для удаления любых переносимых по воздуху бактерий и загрязнений. Рекомендуется удалить и выбросить первые четыре или пять «кусков льда», чтобы система водоснабжения могла проходить через пресную воду. Если у вас установлен встроенный фильтр для воды, рекомендуется его заменить (независимо от использования), поскольку недостаток потока воды иногда может привести к выходу этих фильтров из строя.(подробнее…)


    Мы рады сообщить, что доказано, что XSafe, наша революционная естественная интегрированная система очистки, инактивирует вирус Covid 19.

    Недавнее исследование, проведенное BCS Laboratories (США), показывает и подтверждает, что система ультрафиолетовой дезинфекции, лежащая в основе системы XSafe, инактивирует более 99,999% вируса SARS-CoV-2 (Covid-19) менее чем за одну секунду.

    Scotsman XSafe убивает вирусы SARS-CoV-2

    BCS Laboratories — это лаборатория в США, сертифицированная ISO / IEC 17025, которая также аккредитована несколькими учреждениями США, такими как Центры США по контролю за заболеваниями, Агентство по охране окружающей среды США, Министерство сельского хозяйства США и Министерство здравоохранения Флориды.

    Это очень важное исследование, дополняющее другие официальные публикации о технологии XSafe, демонстрирующие эффективность XSafe в отношении вирусов и бактерий. (подробнее…)


    Новый комплект совместим со всеми ледогенераторами Scotsman, от компактных до крупногабаритных.

    Мы рады сообщить, что мы выпустили комплект, позволяющий операторам дооснастить систему дезинфекции XSafe на существующие ледогенераторы Scotsman.

    XSafe теперь входит в стандартную комплектацию большинства машин Scotsman. Система оказалась настолько популярной, что компания Scotsman решила разработать новый комплект для модернизации, чтобы существующие клиенты могли максимизировать гигиенические стандарты своих ранее установленных моделей Scotsman.

    Сделайте свой нынешний льдогенератор XSAFE!

    (подробнее…)


    Из соображений гигиены периодически появляется лед из-за плохой печати.В настоящий момент, когда основное внимание уделяется обеспечению безопасности во время пандемии Covid-19, гигиена вышла на первое место в повестке дня, поэтому ожидайте, что гигиена льда снова окажется в центре внимания. Мы настоятельно рекомендуем операторам оставаться на шаг впереди и проверять свои правила гигиены льда, чтобы не попасть в ловушку.

    Первое правило гигиены льда — поддерживать машину в чистоте. Недавно Scotsman запустил XSafe, новую систему, которая дезинфицирует внутренности ледогенераторов, уничтожая 99% бактерий и вирусов, включая коронавирусы.XSafe — это полностью естественная санитарная система, полностью интегрированная в льдогенератор. Он работает автоматически 24 часа в сутки, 7 дней в неделю, чтобы ваше оборудование для производства льда оставалось чистым и безопасным, что существенно сокращало образование плесени, грибка, дрожжей и слизи внутри машины. (подробнее…)


    Технология круглосуточной дезинфекции охватывает как льдогенератор, так и бункер для хранения

    Новаторская технология гигиены льдогенератора XSafe теперь доступна в модульных установках ледогенератора Scotsman.Модульные льдогенераторы состоят из головки льдогенератора, расположенной наверху отдельного бункера для хранения льда, и популярны на объектах, где требуется большое количество льда. Такие предприятия, как отели, рестораны, бары, ночные клубы и развлекательные центры. Одна система XSafe может дезинфицировать как голову, так и мусорное ведро, работая круглосуточно и без выходных для повышения уровня гигиены. XSafe значительно снижает образование плесени, дрожжей, грибка, слизи и запахов, а также уничтожает бактерии и вирусы, включая Covid-19. (подробнее…)


    XSafe от Scotsman защищает ледогенераторы от бактерий и вирусов, создавая безопасный лед для больниц

    Hubbard Systems запустила XSafe.Новая система, которая дезинфицирует внутренности ледогенераторов, уничтожая 99% бактерий и вирусов, включая коронавирусы. Пандемия Covid-19 повысила важность поддержания гигиенической чистоты оборудования для производства льда в целях борьбы с распространением инфекций. XSafe — это полностью естественная система, полностью интегрированная в льдогенератор.

    XSafe использует естественную дезинфицирующую силу ультрафиолетового света, чтобы поддерживать внутреннюю часть льдогенератора в идеальном гигиеническом состоянии. УФ преобразует кислород в озон, а затем озон превращается в активированный кислород.Этот активированный кислород продувается внутри льдогенератора, поражая широкий спектр загрязняющих веществ, включая микробы и бактерии. Он делает это, разрушая связи в молекулах загрязняющего материала, делая их безвредными. (подробнее…)


    Диспенсер для льда Scotsman DXN 207 EcoX гарантирует надежную подачу льда

    Hubbard Systems выпустила обновленную версию диспенсера для льда Scotsman DXN 207 EcoX cubelet, предназначенного для обеспечения надежного и привлекательного источника льда, подходящего как для передней части дома, включая самообслуживание, так и для работы в задней части дома, с гигиеническими Magic Управление дозатором Eye и эффективный зеленый хладагент.

    Кубиковый лед представляет собой сжатую форму чешуйчатого льда. В процессе изготовления льда остаточная вода удаляется, уменьшая ее до 10% от первоначального объема. Конечным результатом является сухая и долговечная, но жевательная форма льда, подходящая для самых разных целей, от напитков до медицинских целей. Серия DXN — это мощный, но компактный способ подачи большого количества льда контролируемым и гигиеничным образом. (подробнее…)


    XSafe-protected: Hubbard Systems выпускает сертификат гигиены льда для заведений гостеприимства

    Гигиена как никогда важна.И если есть одна область гигиены в сфере общественного питания, о которой знают потребители, то это лед. Ежегодно в СМИ появляются сообщения о проблемах с гигиеной льда в пабах, местах быстрого питания или магазинах. Одна из проблем заключается в очистке льдогенераторов, поэтому Hubbard Systems недавно запустила в Великобританию линейку льдогенераторов XSafe Scotsman. Чтобы поддержать запуск, Хаббард предлагает всем клиентам XSafe сертификат, который они могут разместить в своих помещениях, и наклейку на окно или дверь, подтверждающую, что лед защищен XSafe.(подробнее…)


    % PDF-1.7 % 2338 0 объект > эндобдж xref 2338 97 0000000016 00000 н. 0000003817 00000 н. 0000004000 00000 н. 0000004037 00000 н. 0000004175 00000 п. 0000004399 00000 н. 0000005070 00000 н. 0000005174 00000 н. 0000005456 00000 н. 0000008761 00000 н. 0000009187 00000 н. 0000009571 00000 н. 0000012913 00000 п. 0000013452 00000 п. 0000013704 00000 п. 0000016964 00000 п. 0000017351 00000 п. 0000017730 00000 п. 0000018277 00000 п. 0000018449 00000 п. 0000019102 00000 п. 0000019338 00000 п. 0000022864 00000 п. 0000023259 00000 н. 0000023613 00000 п. 0000024199 00000 п. 0000024256 00000 п. 0000024645 00000 п. 0000024854 00000 п. 0000025142 00000 п. 0000032915 00000 п. 0000033453 00000 п. 0000033579 00000 п. 0000083436 00000 п. 0000083477 00000 п. 0000198985 00000 н. 0000531576 00000 н. 0000531637 00000 н. 0000531739 00000 н. 0000531845 00000 н. 0000531961 00000 н. 0000532131 00000 н. 0000532253 00000 н. 0000532393 00000 н. 0000532519 00000 н. 0000532643 00000 н. 0000532811 00000 н. 0000532975 00000 н. 0000533125 00000 н. 0000533277 00000 н. 0000533427 00000 н. 0000533599 00000 н. 0000533719 00000 н. 0000533887 00000 н. 0000534011 00000 н. 0000534151 00000 п. 0000534339 00000 н. 0000534463 00000 п. 0000534579 00000 н. 0000534755 00000 н. 0000534857 00000 н. 0000534997 00000 н. 0000535193 00000 н. 0000535353 00000 п. 0000535483 00000 н. 0000535609 00000 н. 0000535778 00000 п. 0000535904 00000 н. 0000536026 00000 н. 0000536156 00000 п. 0000536302 00000 п. 0000536466 00000 н. 0000536628 00000 н. 0000536808 00000 н. 0000536954 00000 п. 0000537112 00000 н. 0000537248 00000 п. 0000537392 00000 н. 0000537528 00000 н. 0000537686 00000 н. 0000537826 00000 н. 0000537990 00000 н. 0000538134 00000 п. 0000538276 00000 н. 0000538422 00000 н. 0000538568 00000 н. 0000538710 00000 н. 0000538836 00000 н. 0000538948 00000 н. 0000539078 00000 н. 0000539214 00000 н. 0000539360 00000 н. 0000539496 00000 н. 0000539650 00000 н. 0000539804 00000 н. 0000539944 00000 н. 0000002236 00000 н. трейлер ] / Назад 4155685 >> startxref 0 %% EOF 2434 0 объект > поток h ޼ U {LSg? -my-

    с 0ZE

    Датчик RTD (термометр сопротивления Pt100, Pt1000)

    Мы специализируемся на производстве термометров сопротивления (обычно Pt100 и Pt1000).Наши инженеры могут помочь вам с вашим приложением или конструкцией датчика Pt100.

    БОЛЬШЕ ИНФОРМАЦИИ

    Взаимодействие с другими людьми

    Что такое датчики RTD? — Также известны как датчики Pt100, Pt1000 и PRT.

    RTD — это просто аббревиатура от Resistance Temperature Detector , типа термометра сопротивления (обычно Pt100 ), используемого для широкого спектра приложений измерения температуры. RTD также обычно называют датчиками Pt100 и PRT .Существует множество стилей датчиков RTD, обычно это Pt100, хотя Pt1000 также популярен, оба доступны в широком диапазоне конструкций и конструкций.

    Взаимодействие с другими людьми

    Теория термометра сопротивления

    Сопротивление, которое электрический проводник демонстрирует прохождению электрического тока, связано с его температурой, в основном из-за эффектов рассеяния электронов и колебаний атомной решетки. В основе этой теории лежит то, что свободные электроны проходят через металл в виде плоских волн, модифицированных функцией, имеющей периодичность кристаллической решетки.Единственная небольшая загвоздка заключается в том, что примеси и так называемые дефекты решетки также могут приводить к рассеянию, вызывая колебания сопротивления. К счастью, этот эффект в значительной степени не зависит от температуры, поэтому не представляет особой проблемы.

    Фактически, с концепцией определения температуры с помощью сопротивления значительно проще работать на практике, чем с термометрией термопары. Во-первых, измерение является абсолютным, поэтому не требуется компенсация холодного спая или холодного спая.Во-вторых, между датчиком и приборами можно использовать простые медные провода, поскольку в этом отношении нет особых требований.

    Первое зарегистрированное предложение использовать температурную зависимость сопротивления для определения было сделано в 1860-х годах сэром Уильямом Сименсом , и термометры, основанные на этом эффекте, некоторое время производились примерно с 1870 года. Однако, хотя он использовал платину ( наиболее широко используемый в настоящее время материал в датчиках RTD), полученные формулы интерполяции оказались неадекватными.Кроме того, нестабильность была проблемой, в основном из-за его методов строительства — использование огнеупорного каркаса внутри железной трубы, что приводило к дифференциальному расширению, деформации платины и проблемам загрязнения. Каллендар взял бразды правления в свои руки в 1887 году, но только в 1899 году трудности были устранены, и было установлено использование платиновых термометров сопротивления.

    В настоящее время принято, что до тех пор, пока зависимость температуры от сопротивления является предсказуемой, плавной и стабильной, это явление действительно может быть использовано для измерения температуры .Но для того, чтобы это было правдой, эффекты сопротивления из-за примесей должны быть небольшими — как в случае с некоторыми чистыми металлами, сопротивление которых почти полностью зависит от температуры. Однако, поскольку в термометрии почти полностью недостаточно, сопротивление, связанное с примесью, также должно быть (для всех практических целей) постоянным, чтобы им можно было пренебречь. Это означает, что физический и химический состав необходимо поддерживать постоянным.

    Важным требованием для точной термометрии сопротивления является то, что чувствительный элемент должен быть чистым.Он также должен быть (и оставаться) в отожженном состоянии посредством соответствующей термической обработки материалов, чтобы он не был склонен к физическим изменениям. С другой стороны, он должен храниться в среде, защищенной от загрязнения, чтобы действительно избежать химических изменений.

    Между тем, еще одна проблема для производителя состоит в том, чтобы обеспечить надлежащую поддержку тонкой чистой проволоки, создавая при этом минимальные напряжения из-за разницы в расширении между проволокой и ее окружением или бывшей частью — даже если датчики могут быть присоединены к действующей установке со всеми условиями этой характерно трудной среды.В зависимости от требуемой точности соотношение между выходным сигналом платинового термометра сопротивления и температурой следует квадратному уравнению:

    Расчет сопротивления / температуры датчика RTD

    R t / R 0 = 1 + At + Bt 2
    (выше 0 ° C этот подход второго порядка более чем достаточен) или R t / R 0 = 1 + A t + Bt 2 + Ct 3 (t-100)
    (ниже 0 ° C, если вы ищете более высокую точность представления, это обеспечивает третий порядок).

    Следовательно:

    t = (1 / α) (R t — R 0 ) / R 0 + δ (t / 100) (t / 100-1)

    Где: Rt — сопротивление термометра при температуре t; R 0 — сопротивление термометра при 0 ° C; t — температура в ° C. A, B и C — константы (коэффициенты), определяемые калибровкой. В стандарте промышленного RTD IEC 60751 A составляет 3, x 10 -3 ; B равно -5,802 x 10 -7 ; и C равно -4,2735 x 10 -12 . Между прочим, поскольку даже это трехчленное представление несовершенно, шкала ITS-90 вводит дополнительную опорную функцию с набором уравнений отклонения для использования во всем практическом диапазоне температур выше 0 ° C (20-членный полином).

    Коэффициент a, (R 100 — R 0 ) / 100. R 0 , по существу, определяет чистоту и состояние отжига платины и в основном представляет собой средний температурный коэффициент сопротивления между 0 и 100 ° C (средний наклон кривой сопротивления в зависимости от температуры в этой области).

    Между тем, δ — коэффициент, описывающий отклонение от линейности в том же диапазоне. Это зависит от теплового расширения и кривой плотности состояний вблизи энергии Ферми.Фактически, оба количества зависят от чистоты платиновой проволоки. Для платины высокой чистоты в полностью отожженном состоянии коэффициент a составляет от 3,925×10 -3 / ° C до 3,928×10 -3 / ° C.

    Для серийно выпускаемых платиновых термометров сопротивления были составлены стандартные таблицы зависимости сопротивления от температуры на основе значения R 100 Ом при 0 ° C и основного интервала (R 100 — R 0 ) 38,5 Ом ( Коэффициент α равный 3.85×10 -3 / ° C) с использованием чистой платины, легированной другим металлом (см. Часть 2, Раздел 6). Таблицы доступны в стандарте IEC 60751, классы допусков A и B.


    Типовой промышленный датчик RTD


    Типовая конструкция датчика RTD — датчик и головка



    Ручной датчик RTD


    Взаимодействие с другими людьми

    Термометр сопротивления Материалы для датчиков температуры

    Доступно несколько материалов для удовлетворения основных требований по обеспечению предсказуемой, плавной и стабильной температуры в зависимости от сопротивления.К ним относятся медь, золото, никель, платина и серебро. Из них медь, золото и серебро по своей природе имеют низкие значения удельного электрического сопротивления, что делает их менее подходящими для термометрии сопротивления, хотя медь демонстрирует почти линейную зависимость сопротивления от температуры.

    На самом деле, из-за этого и из-за своей низкой цены медь используется в некоторых приложениях с оговоркой, что выше умеренных температур она склонна к окислению и, как правило, не так уж стабильна или воспроизводима.Несмотря на это, он может найти применение в приложениях, где требуются средние температуры на большой длине штока, особенно в диапазоне от -100 ° C до + 180 ° C.

    Никель и никелевые сплавы также имеют относительно низкую стоимость, высокое удельное сопротивление и высокие температурные коэффициенты сопротивления, что делает их очень чувствительными.

    Однако они страдают нелинейной температурой и чувствительностью к деформации. Они также демонстрируют неудачный изгиб вокруг точки Кюри (358 ° C), что значительно усложняет вывод выражений для сопротивления температуре.Поэтому эти материалы ограничены диапазоном температур от -100 ° C до + 180 ° C.

    Остается платина, которая имеет значительные преимущества, благодаря которым она хорошо подходит для термометрии сопротивления.

    Платиновые термометры сопротивления

    Во-первых, будучи благородным металлом, он имеет широкий и инертный температурный диапазон. Во-вторых, его удельное сопротивление более чем в шесть раз больше, чем у меди. В-третьих, он имеет разумную, простую и понятную, хотя и не полностью линейную зависимость сопротивления от температуры.Наконец, он может быть получен в очень чистом виде и с высокой воспроизводимостью вытянут в тонкие проволоки или полоски, что делает производство сменных детекторов относительно простым.

    Несмотря на то, что платина стоит недешево, для изготовления термометра сопротивления требуются очень небольшие количества , поэтому ее стоимость не является существенным фактором при расчете общей стоимости. С другой стороны, он загрязнен рядом материалов, особенно при нагревании, поэтому следует тщательно выбирать материалы опоры и оболочки.Кроме того, термообработка материала особенно важна ввиду присутствия вакансионных дефектов, которые присутствуют при всех температурах до отжига.

    Помимо этих материалов, доступны молибденовые пленочные резисторы с полезными стабильными диапазонами от -50 до + 200 ° C. Также доступны полупроводниковые материалы, такие как термисторы, изготовленные из различных оксидов металлов, которые с появлением более совершенных методов производства и улучшенных линеаризаторов могут охватывать очень широкий диапазон температур.Однако стандартизации этих устройств не достигнуто, и они выходят за рамки данного руководства.

    Между тем, есть место для германиевых RTD ниже 100 кОм, и особенно 10 кОм, где удельное сопротивление платины слишком мало для практических целей. Однако соотношение сопротивления и температуры не совсем тривиально, как и калибровка. Затем мы переходим к области термометров сопротивления из углеродного стекла, которые демонстрируют отрицательные температурные коэффициенты и высокую чувствительность при очень низких температурах.Помимо этого, существует сплав родий-железо для температур вплоть до 0,5 К.

    Взаимодействие с другими людьми

    Элементы RTD Pt100 для датчиков

    Как указано выше, для достижения высокой стабильности платиновые сенсорные элементы должны быть (и оставаться) в полностью отожженном состоянии и без загрязнений. Материалы и конструкция опоры и оболочки должны быть тщательно подобраны и очищены, чтобы избежать отравления сенсора и напряжения.

    Хотя загрязнение ниже 250 ° C редко является проблемой, выше этой температуры материалы конструкции, изоляции и так далее (особенно неблагородные металлы, некоторые формы слюды и боросиликатного стекла) могут вступать в реакцию с платиной или растворяться в ней.Значит, требуются особые способы крепления. Терморезисторы, которые герметично закрыты, также нуждаются в некотором количестве кислорода в заполняющем газе, чтобы поддерживать проблемные элементы в окислении и, следовательно, относительно безвредно для датчика.

    Что касается чистоты платины, в промышленных термометрах сопротивления используется платиновый провод с более низким коэффициентом чистоты (см. Часть 1, раздел 4), чем в первичных эталонных и лабораторных термометрах, потому что для применения требуется более прочный физически элемент и тот, который более снисходительно относится к своему окружению с точки зрения загрязнения.Таким образом, чистая платиновая проволока, легированная другим металлом, используется, чтобы соответствовать стандартным спецификациям IEC и британских стандартов для определения температуры и сопротивления, а также пределов допуска вверх и вниз по температурной шкале.

    Другие общие моменты включают необходимость создания датчиков таким образом, чтобы термоэлектрические напряжения, генерируемые при использовании разнородных металлов (в соответствии с термопарами), компенсировали друг друга. Кроме того, сопротивление изоляции между самим RTD (включая его внутренние соединительные провода) и защитной оболочкой (если есть) должно быть адекватным (согласно IEC 60751 — см. Часть 1, Раздел 4.3).

    Кроме того, обмотки катушки должны быть неиндуктивными, протекание тока не должно вызывать значительного самонагрева (см. Часть 1, Раздел 4.2), а также должны быть предусмотрены постоянный и переменный ток (до 500 Гц). Также важно убедиться, что по оболочке, внутренним проводам и изоляторам будет проводиться незначительное количество тепла.

    Прежде чем мы перейдем к описанию некоторых стилей датчиков RTD, стоит просто указать, что подробно описанные сборки могут также использоваться с другими металлами, кроме платины, см. Часть 1, Раздел 4.2. Доступен широкий диапазон форм и размеров, единственными основными ограничениями являются опора провода, сопротивление загрязнению и соответствующее электрическое сопротивление с соответствующей изоляцией. Например, площадь поверхности может быть увеличена пропорционально занимаемому объему, чтобы стимулировать быстрый отклик. В качестве альтернативы, RTD можно сделать очень маленьким, чтобы обеспечить точечное измерение температуры, или датчик можно сделать длинным или большим, чтобы облегчить усреднение температуры по любой требуемой длине или площади.

    Типы элементов RTD для датчиков температуры

    При разработке RTD использовались различные конструктивные методы. К ним относятся: оригинал Каллендара с его крестообразным слюдяным крестом, вокруг которого была намотана платиновая проволока (проблемы включали обезвоживание и охрупчивание слюды для открытых датчиков, а также конденсацию в газонаполненных и герметичных версиях), разновидности фарфоровых крестов со спиральной проволокой (тяжелые и вводящие трудности с запаздыванием по времени), узлы скрученных полос из диоксида кремния, образующие спиральную опору для змеевика, механически обработанные керамические формующие элементы с канавками для змеевика и т. д.

    Для лабораторных стандартных инструментов элемент может быть тонкой проволокой (обычно 0,07 мм), намотанной по спирали и поддерживаемой фрикционным контактом в плотно прилегающей тонкостенной трубке из стекла, диоксида кремния или оксида алюминия. Это может быть U-образная форма или две отдельные трубки, скрученные вместе для взаимной поддержки, с платиновыми катушками в каждой, соединенными внизу толстой платиновой проволокой, запаянной в стекло и приваренной к катушкам. Четыре платиновых соединительных провода запаяны в верхней части (по два на каждом плече), и весь узел может быть снабжен внешней оболочкой из диоксида кремния (см. Рисунок 6.1). Все конструкции предназначены для изготовления термометра без деформаций, который может расширяться и сжиматься при нагревании и охлаждении без трения проволоки или царапания ее опорой.

    Для высокоточной термометрии при температуре выше -189 ° C резистивный элемент очищается и устанавливается в стеклянную или кремнеземную трубку с выводами, проходящими через стеклянное уплотнение вверху. Затем из устройства откачивают воздух и снова заполняют сухим воздухом или аргоном высокой чистоты с несколькими процентами кислорода, чтобы гарантировать, что платина работает в окислительных, а не восстановительных условиях, так что оставшиеся загрязнения предпочтительно окисляются во время работы.Кроме того, чтобы увеличить сопротивление между выводами при более высоких температурах, выводы изолированы друг от друга с помощью слюды, кремнезема или сапфира.

    Между тем, для очень низких температур предпочтительны конструкции капсульного типа (см. Рисунок 6.2). Здесь тонкостенная платиновая трубка, длиной около 50 мм и наружным диаметром 5 мм со стеклянной головкой, содержит катушку сопротивления, намотанную на каркас. После вакуумирования устройства этого типа перед герметизацией заполняются гелием для обеспечения хорошего теплового контакта.

    Сопротивление всех этих устройств при 0 ° C обычно составляет 25 Ом, значение a — около 0.003926 / ° C, а чувствительность составляет около 0,1 Ом / ° C. Однако для работы при повышенных температурах сопротивление RTD уменьшается (от 0,2 до 5 Ом при 0 ° C), чтобы минимизировать шунтирующие эффекты, вызванные утечкой изоляции при высоких температурах. Существует несколько конструкций для такого рода работ, одна из которых — устройство клетки для птиц, разработанное Национальным бюро стандартов (США) (см. Рис. 6.3). Он состоит из восьми параллельных платиновых отрезков, пропущенных через диски из диоксида кремния и соединенных последовательно, что дает сопротивление при 0 ° C всего 0,2 Ом, смещающееся до 1 Ом при 1000 ° C.Однако существует множество конструкций: кремнеземные кресты с выемками для бифилярной спиральной обмотки катушки (и другие стили намотки), кремнеземные стержни со спиральными канавками для проводки, кремнеземные полосы, опять же рифленые и так далее.

    Конструкции промышленных RTD

    Реально невозможно достичь стандартной лабораторной точности, используя эти устройства в промышленности, поскольку цена, хрупкость и плохая устойчивость к вибрации не позволяют этого сделать. Таким образом, датчики более общего назначения промышленного типа созданы, чтобы выдерживать условия на предприятиях.

    Современные чистые керамические материалы, наряду с методами намотки проводов в их керамические опорные узлы, в сочетании со специальными процессами отжига и повышенной устойчивостью к вибрации, означают, что конструкции с высокой стабильностью оказали значительное влияние.

    Во-первых, как правило, используется платиновая проволока, легированная металлом, с более низким коэффициентом (в соответствии со стандартом IEC, как упомянуто выше). Тонкая проволока протягивается через просверленные лазером сапфировые или алмазные матрицы, что дает полностью воспроизводимые результаты без загрязнения.Затем производители стремятся обеспечить максимально полную опору для проводов, чтобы обеспечить лучшую устойчивость к вибрации и ударам, а также позволить проводам достаточно свободно расширяться и сжиматься без деформации, что также обеспечивает стабильность (компромиссная ситуация).

    Обычный стиль включает провода, намотанные на стеклянные или керамические бобинообразователи, которые имеют такие же характеристики температуры и расширения, что и платиновая проволока. Затем обмотки закрепляются и герметизируются покрытием из керамического цемента или стекла (см. Рисунок 6.4), подобранный в соответствии со скоростью расширения платины.

    Несмотря на то, что эти устройства прочные и более чем соответствуют большинству требований, они демонстрируют более низкую стабильность во время циклического изменения температуры, меньший диапазон рабочих температур (примерно до 500 ° C) и больший гистерезис, чем RTD с частично поддерживаемыми катушками. Другая конструкция включает в себя катушки проволоки, вставленные в канавки (см. Рисунок 6.5).

    В качестве альтернативы конструкции змеевиков с частичной опорой предлагают большую гибкость в выборе компромисса между прочностью и стабильностью.Обычная сборка состоит из спиральных платиновых катушек, установленных в отверстиях в многослойной алюминиевой трубке, причем катушка закреплена небольшим количеством стекла (обеспечивая частичную, а не полную поддержку, см. Рисунок 6.6), так что большая часть катушек остается свободной. двигаться. Затем провода присоединяются к более прочным выводам. С другой стороны, другой подход основан на погружении платиновых катушек в порошок оксида алюминия для дальнейшего снижения вибрационных эффектов.

    Эти узлы, если они спроектированы должным образом, наиболее близки к удовлетворению требований рабочего стандартного термометра, предлагая либо низкую стойкость к вибрации и очень высокую стабильность, либо более высокую стойкость к вибрации и немного меньшую, но все же превосходную стабильность.С такими промышленными устройствами может быть обеспечена стабильность в несколько сотых градуса в диапазоне от -200 до + 850 ° C. Кроме того, их не нужно герметично закрывать, чтобы воздух мог циркулировать вокруг платиновой проволоки там, где это позволяет окружающая среда. Обычно датчики имеют длину около 25 мм и диаметр около 3 мм, а резистивный элемент будет подрезан при 0 ° C точно до 100 Ом.

    Пленочные термометры

    Более поздней разработкой конструкции платинового термометра сопротивления является нанесение платинового материала в виде пленки (толстой или тонкой) на подходящую подложку.В тонкопленочных устройствах платина напыляется на подложку с использованием технологий изготовления полупроводников в вакууме, тогда как в толстопленочных датчиках паста стекло / платина представляет собой, по сути, шелкотрафаретную печать на подложке. Оба подхода позволяют прикрепить «элемент» к плоской или цилиндрической поверхности в зависимости от области применения (см. Рисунок 6.7).

    Сегодня производительность может почти сравняться с производительностью устройств с проволочной обмоткой (конечно, более простые версии с покрытием из стекла), особенно с тонкопленочными датчиками в диапазоне от -50 ° C до 500 ° C.Преимущества включают: быструю тепловую реакцию (в основном из-за малой массы и тесного контакта с подложкой), нечувствительность к вибрации и более низкую стоимость по сравнению с их аналогами с проволочной намоткой.

    Тем не менее, ведутся споры о стабильности, присущей этим конструкциям, особенно в расширенных диапазонах. Во-первых, они не так свободно расширяются и сжимаются, как их варианты с проволочной намоткой и с частичной опорой (хотя эта критика в равной степени относится и к модулям с проволочной намоткой со стеклянной герметизацией).Во-вторых, при использовании небольшого количества платины они более подвержены загрязнению, и герметизация их стеклом не обязательно является идеальным решением. В-третьих, характеристики пленки могут варьироваться от партии к партии. Тем не менее, поскольку более дешевые датчики температуры поверхности и температуры воздуха, предлагающие от средней до высокой точности — скажем, стабильность ± 0,05% в диапазоне температур — они играют очень полезную роль. Просто стоит помнить, что эквивалентная стабильность для частично поддерживаемых устройств с проволочной обмоткой будет на порядок лучше, по крайней мере — ± 0.005% стабильность.


    Рисунок 6.1: Традиционный лабораторный датчик RTD


    Рисунок 6.2: Платиновый RTD конструкции капсулы



    Рисунок 6.3: Высокотемпературный RTD в клетке для птиц



    Рисунок 6.4: Классический цилиндрический промышленный резистивный датчик температуры с проволочной обмоткой



    Рисунок 6.5: Цилиндрический датчик с проволочной катушкой, установленной в канавках



    Рисунок 6.6: Частичный Опора с помощью многослойной глиноземной трубки



    Рисунок 6.7: Альтернативы проволочной обмотки и тонкопленочные термометры сопротивления


    Взаимодействие с другими людьми

    Эффекты самонагрева RTD

    Чтобы измерить сопротивление платинового термометра сопротивления, через датчик необходимо пропустить электрический ток. Однако, по иронии судьбы, при этом прохождение тока вызывает эффект нагрева — и температура элемента термометра немного поднимается выше равновесия окружающей среды, которую он пытается измерить. Это называется самонагреванием.

    Очевидно, что эффекты самонагревания будут иметь тенденцию становиться более значительными, когда, например, измеряются медленно движущиеся потоки газа, в отличие от быстро текущих жидкостей, где передача тепла от датчика сделает эффект незначительным.

    Чтобы дать представление о том, насколько велик этот эффект, для RTD промышленного типа, погруженного в воду в точке обледенения, влияние 1 мА на стандартный резистор 100 Ом будет около 20 мК. В неподвижном воздухе это будет, скажем, 50 мК; но переместите ток до 3 мА, и ошибка будет равна 0.5К. Тепло, выделяемое в RTD, прямо пропорционально сопротивлению датчика и квадрату приложенного тока.

    Между тем, повышение температуры зависит не только от количества выделяемого тепла, но также от размера и конструкции датчика, а также от характера теплового контакта между ним и окружающей средой. Таким образом, за счет обеспечения максимально хорошего теплового контакта между сенсорным проводом и оболочкой и аналогичным образом хорошего контакта оболочки с внешней средой эффект сводится к минимуму.Точно так же необходимо минимизировать ток возбуждения, сохраняя при этом адекватную чувствительность.

    Между прочим, иногда можно количественно оценить погрешность в определении температуры, возникающую из-за этих эффектов самонагрева. Обычно сопротивление RTD измеряется при постоянной температуре двумя токами включения; Затем значения сопротивления наносятся на график в зависимости от квадрата токов, и линия экстраполируется, чтобы указать значение сопротивления при нулевом токе.

    Взаимодействие с другими людьми

    Конфигурация проводов RTD и цветовой код

    Взаимодействие с другими людьми

    Допуски датчика RTD



    Взаимодействие с другими людьми

    Глоссарий RTD

    RTD (детектор термометра сопротивления)
    Общеотраслевой аббревиатура для детектора термометра сопротивления широко используется для описания сенсора RTD, который представляет собой устройство, содержащее резистивный элемент (обычно Pt100), который зависит от естественного изменения сопротивления в зависимости от температуры проволока или материал в чувствительном элементе.

    Термометр сопротивления
    Прибор или система, включающая отрезок проволоки или пленки с предсказуемыми характеристиками зависимости сопротивления от температуры, образующий датчик температуры. Измерение сопротивления устройства дает его температуру.

    PRT
    Платиновый термометр сопротивления

    Pt100
    Общий термин, обычно используемый для описания датчика Pt100. Это действительно относится к сопротивлению элемента при 0ºC (100 Ом) и материалу, из которого он сделан (платина).

    Элемент RTD
    Чувствительная часть датчика RTD. Обычно это подвешенная проволочная катушка из платиновой проволоки внутри керамического цилиндра или платиновая пленка, нанесенная на подложку. Может быть Pt100, Pt1000 или Cu.

    Фундаментальный интервал
    Фундаментальный интервал — это значение изменения сопротивления элемента при температуре от 0 до 100 ° C, которое обычно составляет 38,5 Ом для элемента Pt100 согласно IEC 60751.
