Плата аудиоусилителя на TPA3116D2 с тембром. Делаем усилитель на дачу
Всем привет!
Поступило ко мне новое ТЗ — сделать простенький аудио усилитель для дачи. Максимально дешево, как всегда.

Была акция это плата была по 14 баксов, сейчас Flash Sale по 18.
Доставка почтой Китая с треком.

Упаковка простая и незатейливая

Сначала пупырчатая пленка:

Потом антистатический запаянный пакет:

Плата усилителя выглядит так:

Размеры платы: 124х105х30 мм. В комплекте 3 одинаковые золотые ручки на регуляторы, диаметр 15 мм.
Под развитым радиатором пару чипов усилителя TPA3116D2. Даташит.
Диапазон питающего напряжения: 4,5 — 26 В.
90% эффективность и малый нагрев.
Встроенные всевозможные защиты (КЗ, перегрев, превышение напряжения питания...)

При однополярном питании 12В — около 10 Вт, при 24 В — около 30 Вт (на 8 Ом). Это реальная мощность, что там китайцы пишут

2x150W Digital Audio HIFI Amplifier
это, мягко говоря, преувеличение.

Усилитель оснащен простым темброблоком на 4х операционнике TL074
Грубые измерение АЧХ на выходе показало: тембр НЧ 100 Гц +-5 Дб, тембр ВЧ 9 кГц +- 6 Дб. Для дачного усилителя это плюс, можно подстроить звучание под себя.

Сзади:

указано наименование платы: XH-M549
Сбоку:

Электролиты в питании усилителя на 35 В, натыканы часто.
С другой стороны:

Вход сигнала реализован как на разъеме jst так и на «маме» под джек 3,5 мм.
Выходной фильтр и разъемы выхода на акустику:


Клеммы удобные, жаль под «плоскую» отвертку.

От сети потребляет 41,8 Вт, а выдает на синусе 1 кГц на резистор 4 Ом почти ровно 30 Вт на канал (19 В питание):


Послушал усилитель какое-то время в околокомпьютерной системе:

Звучит обыденно, так же как и его коллеги по цифровому усилению на чипе 3116. Звук с налетом «пластмассовости».
Главное заметил — при длительной работе на хорошей громкости нагрев радиатора минимален. Щелчка при включении/выключении нет. Фона тоже.

Но, у нас все таки рассказ не только об этой плате, а о законченном усилителе.
Что нужно, что бы собрать такой простой усилитель:

  • Плата усилителя
  • Корпус
  • Блок питания
  • Фурнитура
Напоминаю у нас сверхбюджетная сборка (время в стране не простое):

В качестве корпуса послужит компьютерный CD привод, блоком питания выступит зарядное устройство от ноутбука.
Идея сделать корпус из cdrom далеко не новая, я уже так делал мелкий усилитель тоже на 3116. Дешево (точнее бесплатно), надежно и практично, видок правда техногенный, но для слуха делаем, не для глаз.
Зарядное на 19В 4,7 А:

у меня подобных лежит штук пять для поделок, эта была самая компактная.
Далее, потрошим Cdrom и блок питания:

Делаем предварительную компоновку — все вмещается:

Докупаем необходимую фурнитуру:

Спроектировал соответствующие панельки (перед и зад) для этого корпуса:

Решил обойтись без стальных ЧПУ деталей и украшательств как было тут.
Распечатал на 3D принтере (в первый раз) панельки корпуса:

Окрашиваем панели корпуса:

Изумрудная краска Босни (я художник, я так вижу), черная краска на передней панели на грунт поднялась «шубой», но мне лень было перекрашивать — получился такой интересный рисунок, текстура мореного дуба потертого пиратского сундука, чего только не придумаешь, что бы не переделывать.
Начинаем собирать:

Компоновка ну очень плотная:

но все разместилось. Нашлось место даже для сетевого предохранителя и ферритового фильтра ЭМ помех на входной кабель.
Собранный усилитель:

По размеру крупнее компактных настольных решений на 3116:

но у меня то БП размещен в корпусе.
Вид со стороны разъемов:

Снизу мягкие ножки:

Сбоку сделал отверстие для разъема 3,5 мм (помимо RCA на задней панели):

Такое получилось устройство: Честных 2х30 Вт на 4 Ом. Темброблок. Видок правда криптовый, но исправно работает.

Спасибо за просмотр. Удачных покупок!

Еще один вариант усилителя на TPA3116D2- Nobsound (100Х2)

Вот и мне «приспичило» опробовать мини усилитель класса «D» с закосом на качество -продолжить серию обзоров «Аудиофилия головного мозга» начатую Семён Евгеньевичем
(в бичпакетах то его явно не переплюнуть, он на них уже собаку съел 😉

Выбирал долго… выбрал этот вариант

Почему именно этот? Тут сразу несколько факторов учитывалось:

— возможность работы на 2 Ом с несколькими десятками Вт.
— стало любопытно «послушать звук» обновленного D-класса — не сталкивался с современными представителями этого класса, интересовал именно TPA3116D2.
— заявленная мощность 100Вт на канал -у меня имеется небольшая 80вт акустика на 6 Ом, захотелось заодно сравнить ее звучание на другом усилителе.
— использование производителем пленки от Wima, большого количества электролитов, нормальных катушек… дает ли «пленка» этому усилителю что-нибудь в плане качества?, это другой вопрос — короче внешний «внутренний» вид 🙂
-ну и наконец, этот усилитель еще не рассматривали на Mysku — мне почти нет разницы какой покупать, а возможно кому-нибудь окажется полезным 🙂

Из того что будет в обзоре: Немного посмотрим его внешний вид и начинку. Оценим мощность и искажения. Попробую сравнить его качество с 80Вт усилителем АВ-класса на Sanyo STK433-090

Понятное дело, что сравнения (особенно оценка звучания) будут в бОльшей степени сугубо субъективные — как относиться к моим выводам дело Ваше, я не претендую на «истину в последней инстанции».

От меня покупка и небольшой обзор — от Вас интересные комменты!

Что нам обещает продавец

Brand: Nobsound
Уж не знаю насколько это «брендовый бренд», но мне он действительно неоднократно попадался в интернете
Color: Black
Chip: TPA3116D2 ×2
OP-amp: NE5532P
Max. output power: 100W+100W
Channel: 2.0
THD: ≤ 0.5%
Frequency Range: 20Hz — 20kHz (±1 dB)
SNR: ≥ 98dB
Input sensitivity: ≤ 280mV
Terminating impedance: 2ohm — 8ohm

Power range: DC 12V-25V (Recommend to use hi-end power adapter)

Да-да… это в чистом виде only усилитель- нет FM, нет картридера, нет BT, нет даже темброблока… в каком-то смысле это и минус и плюс одновременно, хотя регуляторы тембра, на имеющемся в схеме 5532, вполне могли бы и собрать.

Кроме того продавец заявляет 1 год гарантии, в течении которого

«вы можете вернуть товар, если у вас возникли проблемы»

Ну что посмотрим «что это за зверь»? 🙂

Упаковка

уже знакомый нам картон -ничего нового оригинального. На боку QR -коды для EBAY и Amazon, содержимое защищено «пупыркой»

Внешний вид

Весьма аскетичен, ничего лишнего (то есть абсолютно ничего 😉 -тумблер питания и регулятор громкости
Подобный дизайн уже стал уже довольно популярным на мини устройства… по-своему симпатичный...

Снизу силиконовые ножки, как оказалось очень кстати — из за малых размеров (и веса) усилитель мог бы быть весьма неустойчивым. На этих ножках, он что называется, прилипает к поверхности, сдвинуть можно с большим трудом!

Вид сзади. Вход RCA (тюльпаны), выход типа банан, с возможностью зажима провода и разъем питания.

размеры усилителя

Из-за маленьких габаритов корпуса, разъемы находятся слишком близко друг от друга, имеется дискомфорт при коммутации.
Особенно проблематично соединение АС через зажимы, пальцы не помещаются затягивать соединения, при использовании «бананов» более-менее нормально.

Колпачки можно полностью открутить. Отверстия под зажим провода имеет довольно значительный диаметр- входит провод до 3мм

Данный лот не предусматривает в комплекте источника питания для усилителя

В качестве блока питания планирую использовать оставшийся от ноутбука на 19В/4.74А, хотя прекрасно понимаю, максимальной мощности с таким питанием не получить, но предполагаю мне будет достаточно и этого.

Содержимое коробочки

Разбирается довольно просто — четыре болта спереди под шестигранник, 4+1 сзади под крест.
Ах, да, еще нужен очень тонкий шестигранник, что бы открутить ручку громкости.

Плата вставляется в паз одной из половинок корпуса, выполненных из экструдированного алюминия.

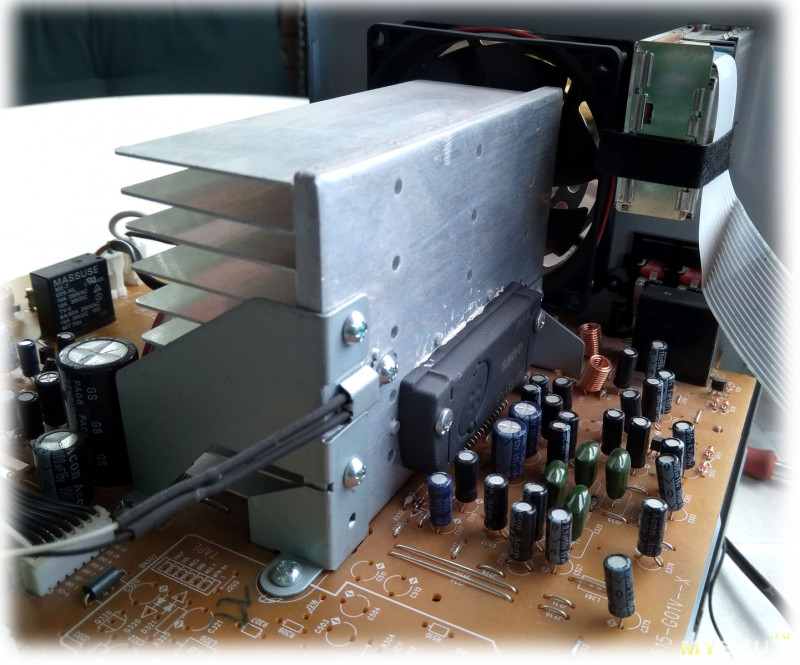

Для сравнения размеров, усилитель на Sanyo STK433-090 — радиатор (еще и с активным охлаждением) больше всей «коробочки» усилителя 🙂

Зато при изготовлении платы Nobsound не пожалели «дорогой аудиофильской» комплектухи — тут и пленка, и катушки полноразмерные и набор электролитов «Sanyo» (?) :)))


Предусилитель на NE5532P-можно было сразу и темброблок собрать…

Экранирование платы усилителя выполнено через одиночный саморез крепления разъемов к корпусу, как то очень по колхозному и без гарантии нормального контакта головки самореза с окрашенной поверхностью 🙁

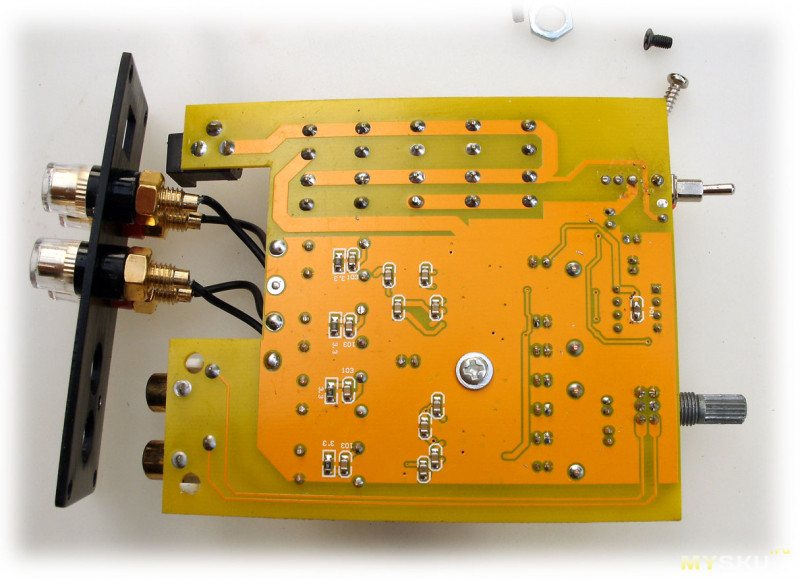

Плата снизу

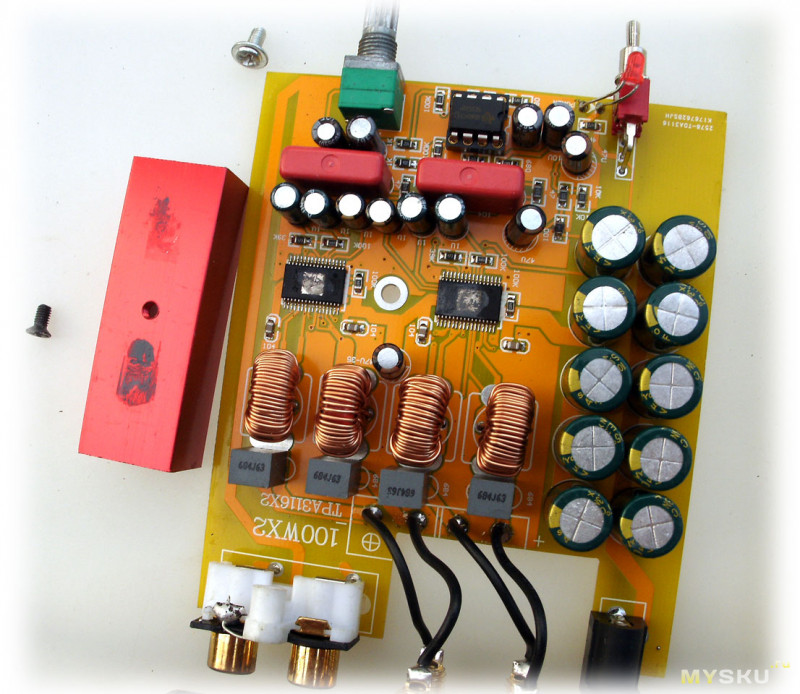

и сверху, со снятым радиатором.

Под ним действительно расположено пара TPA3116D2 работающих каждый в моно-режиме- отсюда и 100Вт на канал.
Термопасты уж очень пожалели, хорошо заглянул сюда…
На плате присутствуют «ляпы» припоя, ладно хоть на лаке, а не между контактами...

Немного измерений

Дома (вернее на даче) не особо хорошо с приборами, поэтому ограничился минимумом — скачал программку/генератор на планшет

контролировать будем DSO FNIRSI PRO.
Для начальных измерений и сравнения думаю этого будет достаточно.

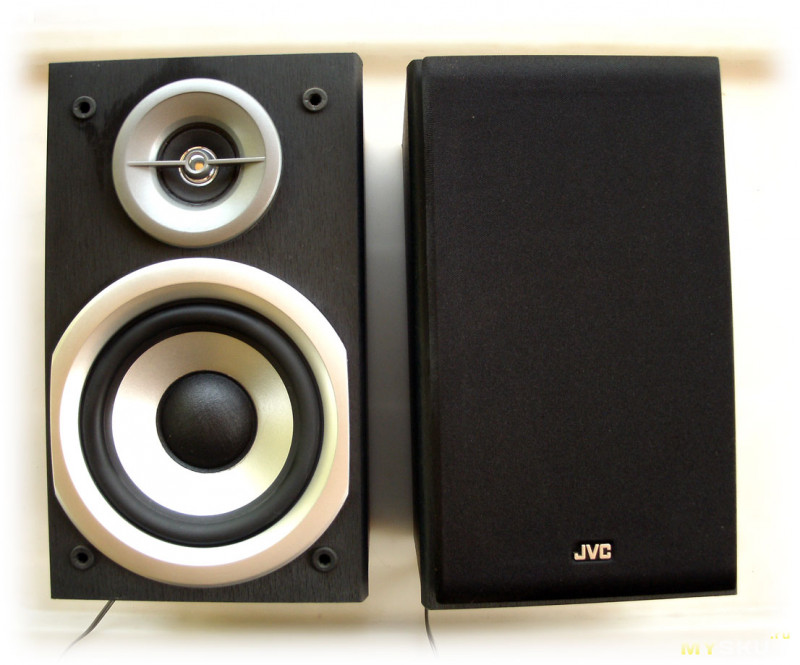

Нагрузка- 80ВТ/6 Ом АС от JVC.
Двухполосные системы с фазоинвертором (сзади)

Итак:
пульсации выхода используемого БП

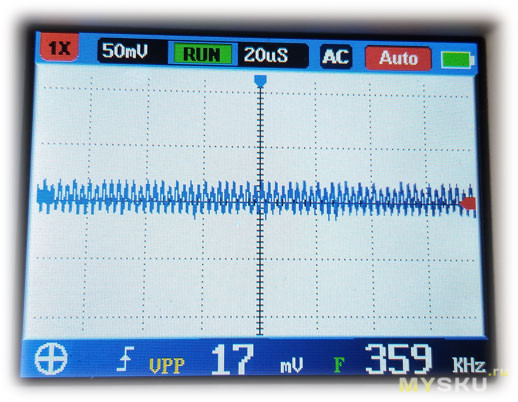

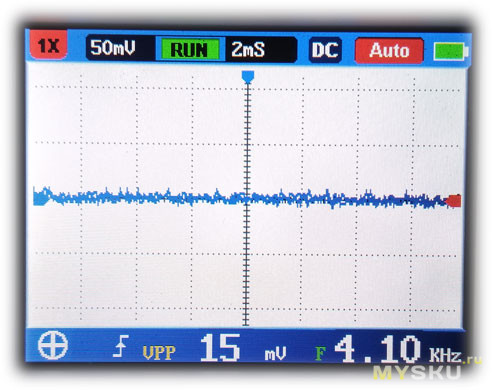

Шум усилителя нагруженный на 6 Ом (АС). Очень высокочастотный шум (сотни кГц), вероятно поэтому на слух абсолютная тишина.

Для сравнения шум усилка Sanyo STK433-090 на эту же АС.
Шум более хаотичен, ниже частота и поэтому он уже отчетливо слышен.

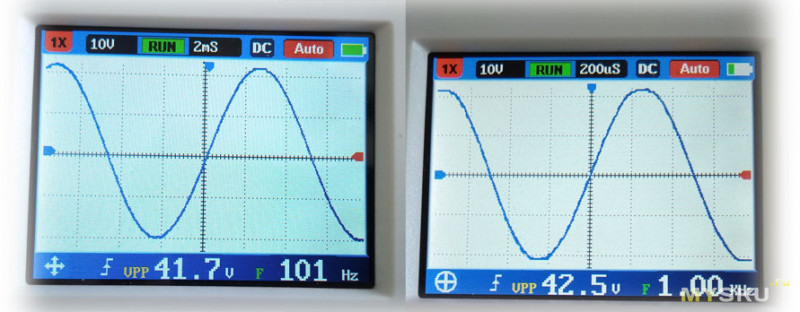

амплитуда неискаженного синуса на 1 и 10кГц, что соответствует примерно мощности 25Вт
(при питании 19в и на 6 Ом)
Похоже 100Вт тут не ожидаются ни при каком раскладе...

Для сравнения, амплитуда/мощность Sanyo STK433-090 на эту же АС получается 75Вт

Для оценки и сравнения звука в реальном времени, собрал подобный переходник из шнуров — одновременно подавал сигнал на два усилителя.

Использовал один и тот же канал, выровнял громкость и гонял различную музыку и синус на разных частотах -не поверите как противно его слушать на высокой громкости, потом еще с час в ушах писк стоял.
Усиление по спектру у усилителей различно, но в целом:
Субъективно — по качеству воспроизведения на эти АС, если усреднять результаты прослушивания, разницы практически нет.
Играет усилитель реально неплохо, но явно не хватает тонкомпенсации — на большой громкости середина «проваливается», на совсем малой ее иногда даже многовато.
Вывод конечно неоднозначен, так как это может быть особенностью АС от JVC с малым объемом, «родной» усилитель на этой акустике тоже заметно поднимает верх (и низ, при включении доп. компенсации).

Одной из главных причин хорошего звучания TPA3116D2 является весьма высокая частота дискретизации, до 1.2МГц — Весьма примечательная «микросхемка».
Высокоэффективные FET обеспечивают работу при 30 Вт х 2 без радиатора;
RDS(on): 120 мОм при 50 Вт х 2 (TPA3116D2), на 20 % ниже конкурирующих решений;
Программируемая скорость переключения от 400 кГц до 1.2 МГц;
Диапазон питающих напряжений: от 4.5 до 26 В
Стоит отметить и наличие ряда встроенных в усилитель защит:
предотвращение перегрева, от короткого замыкания, защита от превышения уровня напряжения и тока и защита АС по постоянному току.
Эффективность усиления рассматриваемого TPA3116D2 составляет выше 90%

Ну что проверяем дальше?

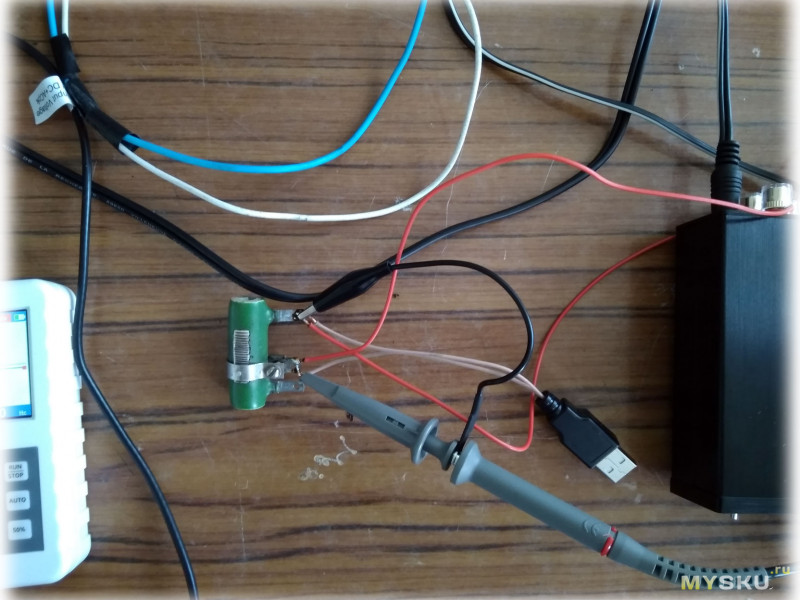

Подключаем «взрослый» генератор сигналов и БП на 25вольт — посмотрим меандр и «условно» максимально возможную мощность без искажений.

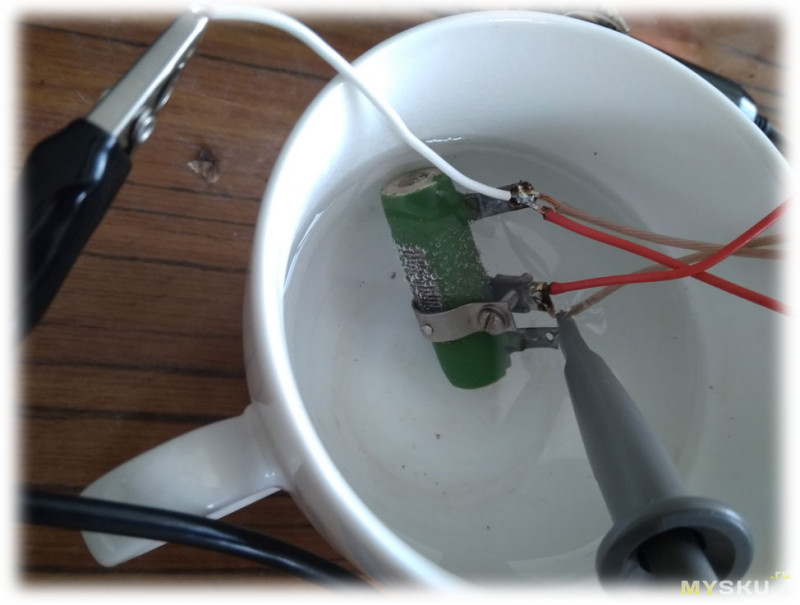

В качестве нагрузки буду использовать свою «электронную» нагрузку — подстраиваемый резистор накручиваю на 4 Ом.

Поскольку предполагается рассеивать значительно бОльшую мощность, чем допустимая для этого резистора, будем кипятить чай использовать «водяное охлаждение» 😉


Меандр на входе усилителя

Меандр на выходе… Очень прилично, кстати!

Потребляемый ток при этом практически 1А

Что любопытно, на выключенном усилителе тоже идет потребление 0.04А. На включенном, но с выкрученным усилением 0.07А

Максимальная амплитуда меандра без срезания (искажений).
Это примерно 50% громкости, при входном сигнале 700мВ.

Максимальная мощность, до появления изменений формы синуса
(25В/4 Ом- на 100Гц и 1кГц) — получается примерно 54-56Вт

потребляемый ток при этом

Если накрутить на100Вт, получаем уже неприличные искажения синусоиды

При этом в чашку пора кидать пакетик чая 😉

График зависимости искажений TPA3116D2 от выходной мощности: надо вероятно учитывать, что в нашем случае усилитель работает в моно режиме и мощность по графику можно делить на два

Частотная зависимость искажений от мощности конечно имеется, но в целом, до 30 ватт все очень неплохо, в среднем менее 0,1%.

Не совсем понятно, почему на 4 Ом/25в у меня получается недостаточно высокая выходная мощность, однако качество звучания меня вполне устраивает.

Кстати, вибродинамик из недавнего моего обзора именно на нем гонял проверял. Что интересно, когда давал «много» ему, вибродинамик даже начинал нагреваться, но все испытания окончились успешно 😉

Итого:

Реальная максимальная мощность «без искажений» чуть более 50Вт на канал.
Звук вполне себе качественный.
Щелчков не замечено, вероятно было уделено достаточное внимание состоянию модулятора, синхронизации выходного каскада и состоянию LC-фильтра в моменты включения и выключения.
Внешний вид скорее «на любителя» — по мне слишком «маловато будет» — и явно не впишется в уголок аудиофила 😉
По цене — вроде недорого.
Не хватает тонкомпенсации или хотя бы встроенного темброблока.

Нашлось и «необычное» применение этому усилителю 🙂

Ездил на встречу выпускников, брал его с собой.
Мы собираемся и «гудим» на улице- каменный просторный навес метрах в 100 от дома. Музыка для фона и «попрыгать» там жизненно необходима, но таскать туда/сюда аппаратуру не слишком удобно и она занимает место (и кучу розеток, с которыми там напряг).
Из положения вышел притащив лишь одну колонку S-90F и подключив к ней этот усилок и смартфон.
Позже задействовал вход усилителя через внешний BT, что бы управление музыкой (смартфон) было постоянно в руках — так удобнее оказалось.

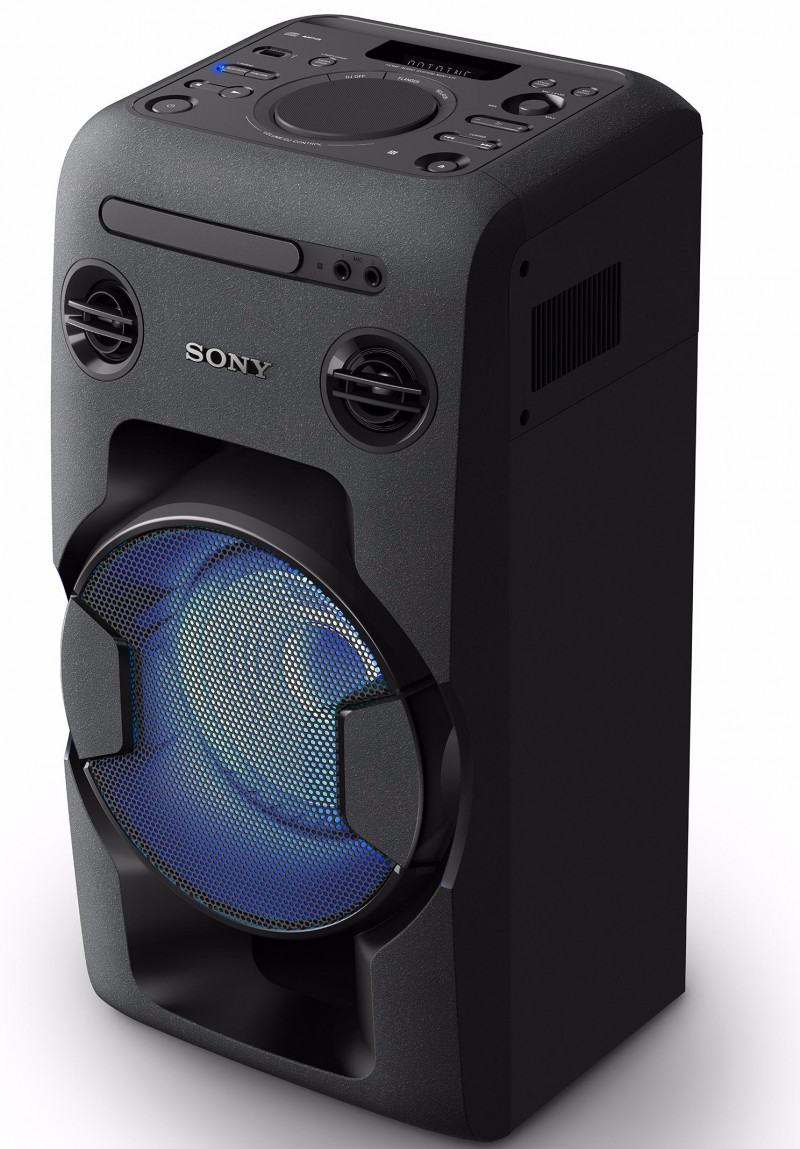

Получилось что-то отдаленно похожее на подобный мини комплекс от Sony (пользовал такой)

По громкости и качеству звука, с учетом использовании на открытом воздухе и некотором расстоянии от колонки, получилось весьма недурственно!
Вполне доволен покупкой, правда чуть позже слегка его доработаю, если будет интересно получаться набросаю небольшой обзорчик 🙂

Всем удачи и хорошего настроения! ☕

Двухканальный стерео HiFi аудио усилитель на базе TPA3116D2

Двухканальный стерео HiFi аудио усилитель на базе TPA3116D2Характеристики данного произведения китайской индустрии:

Чип: TPA3116D2

Напряжение питания: DC 12-24 В

Ток:> 3A

Коэффициент эффективности :> 90%

Выходная мощность: 150 Вт * 2

Количество каналов: 2 (ВЧ-басы регулировки)

Размер: 124*100*18 мм

Ещё известно что данный усилитель относится к категории D

Рабочий ток находится в диапазоне от 4,5 до 7,5 А.

В режиме ожидания ток потребления до 45 мА.

Уровень рабочей частоты TPA 3116D находится в пределах от 20 Гц до 20 кГц.

Цена на Али: 19$ с доставкой.

Судя по последним тестам моего друга, потребление тока в режиме работы данного усилителя мизерный.

То-есть, если собрать его в коробке, прикрутить к нему аккумулятор (повербанк), сделать выходы на колонки, то можно возить его как портативный усилитель для колонок и на природу и на дачу.

Думаю заняться именно таким вариантом сборки.

Нам потребуется:

Сам усилитель. Двухканальный стерео HiFi аудио усилитель на базе TPA3116D2

MP3 плеер как источник сигнала

Корпус.

Аккумулятор для питания.

1. Собрать усилитель  на питание от сети 220 вольт.

2. Подобрать корпус для размещения всего вышеизложенного.

3. Прикрутить MP3 плеер как головной источник звука.

Сам Двухканальный стерео HiFi аудио усилитель на базе TPA3116D2 выглядит вот так.

Рекомендую сразу снять радиатор и помазать микросхемы пастой, хуже не будет, а теплопередача будет лучше.

Пайка с натяжкой на 4. Протереть спиртом не помешает.

Двухканальный стерео HiFi аудио усилитель на базе TPA3116D2

Для питания нам потребуется как минимум 5 вольт и второе питание от 12 до 24 вольт. Для питания от сети 220 вольт нам отлично подходит Трансформатор 430-2700A для усилителя , где имеется 3 варианта питания. Его и будем использовать.

Схема подключения беспроводной Bluetooth 12 В MP3 WMA декодер и усилителя на базе TPA3116D2

Как и упоминал ранее я использовал Трансформатор 430-2700A. Взял я его в старом UPS. Не перематывая ничего я просто соединил нужные мне катушки и получил нужное напряжение. Всё это можно посмотреть тут.

Вот так выглядит схема подключения от сети 220 вольт с использованием трансформатора — диодных мостов — стабилизаторов напряжения.

Обращаю внимание на то что все минусы соединены. Усилитель работает , но есть одно печально НО!

Шипение при подключении беспроводной Bluetooth 12 В MP3 WMA декодер

После того как я собрал схему MP3 WMA декодер — усилитель на базе TPA3116D2 — колонки S30. В колонках постоянно присутствовал шум. Пробовал разные методы которые помогали ранее. Укладка проводов, установка дополнительного конденсатора перед входом питания. Запитывание MP3 проигрывателя от батареи. Ничего не помогало, шумы не пропадали никак.  Но помогло банальная замена проводов и припайка их прямо на корпус плеера. Суть проблемы в стандартных проводах от китайских друзей. Мало того что они не медные, так они тонкие как волос. После замены проводов питания всё заработало без помех и шумов.

Двухканальный стерео HiFi аудио усилитель на базе TPA3116D2

Осталось воплотить в реалии второе питание, которое я планировал от автомобильного пускового устройства.

Двухканальный стерео HiFi аудио усилитель на базе TPA3116D2В распоряжении имеется выходные 19 — 12 -5 вольт. Я решил использовать только 19. Далее стабилизировать его до 12 для MP3 . Приступим.

Усилитель на базе TPA3116D2 от пускового устройства для автомобиля Скачёк Стартер.

Для разделения питания я буду использовать обычны двухполосный переключатель. Рисуем схему.

Для начала я разорвал питания + стабилизатора 12 вольт и + питания после стабилизатора 24 вольта до усилителя.

Двухканальный стерео HiFi аудио усилитель на базе TPA3116D2В эти разрывы, при переключении ползунка будет подаваться питание от моей АКБ автомобильного пускового устройства.

Сам переключатель ползунок, потребуется двух полосный !!

Маркируем контакты .

Двухканальный стерео HiFi аудио усилитель на базе TPA3116D2

Получаем схему подключения:

  1. контакт — выход плюс с трансформатора, после диодных мостов, 19 вольт.
  2. контакт — плюс входа в стабилизатор 12 вольт
  3. контакт — плюс с АКБ
  4. контакт — выход плюс со стабилизатор напряжения 24 вольта
  5. контакт — выход плюс питание усилителя
  6. контакт — плюс АКБ

Ползунок в первом положении: питание как и было стандартное.

Ползунок в положении два: Стандартное питание разрывается и 19 вольт с АКБ подаётся на усилитель и на вход в стабилизатор напряжения 12 вольт. тем самым MP3 получает свои, нужные 12 вольт.

Минус АКБ припаиваю к общему минусу всей схемы.

Ну и как всё это стало выглядеть после установки в корпус.

Наклейка на переднюю панель

Двухканальный стерео HiFi аудио усилитель на базе TPA3116D2Стабилизаторы напряжения с радиаторами и переключатель ползунок

Передняя панель

Двухканальный стерео HiFi аудио усилитель на базе TPA3116D2

Задняя панель

Двухканальный стерео HiFi аудио усилитель на базе TPA3116D2Размещение деталей по корпусу.

Двухканальный стерео HiFi аудио усилитель на базе TPA3116D2Внешний вид после сборки в корпус

Двухканальный стерео HiFi аудио усилитель на базе TPA3116D2

Подводим итоги :

Двухканальный стерео HiFi аудио усилитель на базе TPA3116D2 работает стабильно, не греется. Но своих 150 Ватт как утверждает производитель он не выдает ни на 2 омных колонках на на 4 омных. Какие это 150 ватт я не знаю ) Колонки S30 раскачивает довольно таки хорошо. Высокие и низкие меняет отлично.



Беспроводной Bluetooth 12 В MP3 WMA декодер . В целом работает хорошо. Но печальная история с проводами питания. Они такие тонкие, что использовать их в работе не рекомендую вообще. Да и обязательно надо припаять анттену, радио в противном случае послушать не удастся.



Всем удачи в сборке Двухканального стерео HiFi аудио усилителя на базе TPA3116D2, как от питания 220 вольт , так и от аккумуляторных батарей 19 вольт.

Все на рыбалку с музоном )

Плата усилителя TPA3116D2. Доступное качество.

Добрый день, уважаемые читатели. Сегодня обзор популярной платы усилителя класса Д.

Упаковка


Плата лежала в запаянном антистатическом пакете.


Доставка в Брянск за 19 дней почтой Китая.
Внешний вид:


Это обновленный вариант, размеры платы изменились и резисторы теперь в смд.

Снизу


Пленочные конденсаторы на входе: Epcos X2 MKP (металлопленочные) 300В, остальная мелкая пленка тоже Epocs.
Электролиты по питанию 1000 мкФ х 25В nichicon.
Имеются три крепежных отверстия диаметром 3 мм.

Эту плату хвалили тут
среди этого:

тут тоже положительные отзывы и на зарубежных сайтах.
Аудиофилы дорабатывают данную плату: меняя все конденсаторы на полипропилен, дроссели. Выходит так:

Технические характеристики:
Класс T
Рабочее напряжение: DC 8 — 24 В
Рабочий ток: 4.5 — 7.5 A
Ток в режиме ожидания: 20 — 45 мA
Уровень входного сигнала: 0.3 — 6.3 В
Выходная мощность: (DC 12В 4Ω 25 Вт + 25 Вт) и (DC 21В 4Ω 50 Вт + 50 Вт)
Рабочая частота: 20 Гц до 20 кГц
Защита по току и от перегрева
Размеры платы: 100х58х23 мм

Сердце платы — чип усилителя TPA3116D2. Даташит.
Диапазон питающего напряжения: 4,5 — 26 В.
90% эффективность и малый нагрев.
Встроенные всевозможные защиты (КЗ, перегрев, превышение напряжения питания...)
При однополярном питании 12В — около 10 Вт, при 24 В — около 30 Вт (на 8 Ом).
Судя по графикам искажения-мощность сильно его кочегарить не стоит (10-15 Вт).

Основные узлы платы

Измерения:
Собрались с другом, собрали стенд измерительный из нагрузочных резисторов, осциллографа, компьютера с звуковой картой ESI [email protected]

Собирались померить искажения усилителя и зависимость искажений от мощности. Но ничего не вышло, так как обнаружилось что земля входа в усилителе не связана с землей на выходе. Это особенность мостовых УМ класса Д.
Попробовали развязаться через трансформатор

Получили забор искажений от феррита.

Развязка через конденсатор не удалась, пока решили, что нужно попробовать развязать через катушку Роговского.
Пока по искажениям ориентируемся на даташит, но на mysku пишет много знающих людей, может что еще подскажут.

Посмотрели синусоиду на выходе, меандр. На вид все нормально.

Максимальную неискаженную мощность на 6,8 Ом — 22 Вт.
Тестирование с составе домашней аудиосистемы:


Плеер. Усилитель для сравнения. Акустика.
Звук понравился, от такой крохотной платы не ожидаешь такого напористого звучания. Нагрузку 4 Ом контролирует хорошо. Бас не гулкий. Фонов и прочих артефактов в звуке не замечено.
Не забываем что необходим переменный резистор — регулятор громкости.

Я планирую применить эту плату в небольшом мультимедийном центре, питаться она будет от народного блока питания 12В и работать в паре с модулем, который смог.

Еще мои обзоры по этой теме

Спасибо за внимание! Всем удачных конструкций! Задавайте вопросы в комментариях.

Усилитель мощности на TPA3116D2 (класс D) с FM радио

Добрый день, уважаемые читатели. Наконец я созрел на обзор усилителя, для рабочего места за компьютером, который сделал уже несколько месяцев назад. Под катом много картинок, и не очень текста…

Предыстория

Хотелось компактный усилитель на TPA3116 типа такого.
Только с встроенным блоком питания и FM радио. Изучив предложения в разных китайских магазинах, ни чего для себя не нашел, то не нравиться, то дорого. Решено было слепить самому. Задумка была такая — устройство работает как обычный усилитель, с возможностью переключения в режим FM радио.

Комплектуха

Любому устройству нужен корпус. Сначала хотел собрать все в покупном пластиковом корпусе, но хотелось красиво. Решил использовать корпус имеющегося не рабочего спутникового тюнера.

Донором стал старый спутниковый ресивер Orton 4100C

В качестве усилителя выбрана была такая плата (фото продавца):

Сейчас продавец торгует платами из зеленого текстолита, мне пришла желтенькая:
Покупалось за свои, доставка в Украину 22 дня почтой Китая. Было запаяно в антистатический пакет и сверху замотано в пупырку.

Размеры:

Технические характеристики:
Класс D
Рабочее напряжение: DC 8 — 25В
Рабочий ток: 4.5 — 7.5A
Выходная мощность при питании DC 24В 4Ω 50Вт + 50Вт
Рабочая частота: 20 Гц до 20 кГц
Защита по току и от перегрева

Усилитель собран на микросхеме TPA3116D2 — даташит
Тестирования звукового тракта не будет, на муське тестов данной микросхемы достаточно — например тут

В качестве FM радио будет работать широко известный MP3 модуль, покупался тут

Комплектация стандартная — сам модуль, проводки и пульт.

Питаться все это добро будет народным блоком питания DC2412, покупался тут
Обзор этого блока питания делал kirich, ссылка

Ну и разъемы для подключения:
Покупались тут и тут

Сборка

Была идея максимально использовать родную лицевую панель ресивера, с минимальными доработками. Кнопки управления также будут использоваться родные. В ресивере внутри на лицевой панели стоит такая плата (микрики уже выпаял):
Из текстолита была сделана плата по размерам оригинальной, в ней был закреплен MP3 модуль и микрики для управления (донором микриков стала оригинальная плата):


Плату MP3 модуля пришлось немного укоротить (она упиралась в последний микрик), выпаять USB и mini jack разъемы, слот для SD карточки, а также кнопки (к контактам где были кнопки, припаял проводками микрики)

О чем речь

Задача была что бы дисплей модуля просвечивал через полупрозрачный пластик лицевой панели. Вот так это выглядит в корпусе (режимы «Усилитель» и «Радио» соответственно):

Ручка регулировки громкости которая шла с усилителем мне совсем не нравилась, на Али продают другие покрасивее, но цены мне тоже не нравятся. В итоге сам выточил из алюминия новую ручку:

Под нее в лицевой панели корпуса было вырезано отверстие:

С начала в планах было запитать MP3 модуль от основного блока питания, через DC-DC преобразователь (модулю нужно 5В). В процессе выяснилось, что при таком подключении появляется небольшой фон в динамиках. Такой вариант меня не устраивал, поэтому собрал простой трансформаторный блок питания со стабилизатором на LM7805:

Из блока питания и платы усилителя решил убрать все клеммы и разъемы, провода впаял напрямую. Блок питания изолирован от корпуса, установлен на пластиковые стойки. Антенный провод от FM радио вывел на заднюю панель на mini jack разъем. Вот так это все выглядит внутри:

Заднюю панель пришлось почти всю заменить, так как на родной после демонтажа разъемов ресивера почти не оставалось тела:

Внешний вид спереди:

Большая кнопка на лицевой панели переключает режимы «радио» или «усилитель», маленькие в режиме «радио» переключают станции. Незабываем что есть еще ИК пульт.
Звучание мне понравилось, мощности хватает.
Вот такой получился симпатичный проект.

Киска

Спасибо за внимание!

DIY Усилитель класса D. Дабл TPA3116.

Добрый день, уважаемые читатели. Сегодня обзор самодельного мини усилителя класса Д. Конструкция выходного дня.

Покупал за свои, используя купон 5/10, взятый за поинты.

Дополнительная информация


Доставка пару недель в Брянск.

Упаковка:




Внешний вид платы:


Регулятор громкости совмещен с включением усилителя. Светодиод традиционно голубой.
Входной сигнал подается на 3,5 мм джек или на разъем.

Питание по центру, выход на акустику по краям.

снизу


Под радиатором:


Намазал своей КПТ-8.

Что было еще в комплекте:

Кабель для входного сигнала почему то пожалели.

Я уже писал о плате усилителя на чипе TPA3116D2, и она мне понравилась, так тут два таких чипа.

Технические характеристики:
Модель платы: XH-M190
Микросхема усилителя: TPA3116
Напряжение питания: DC 12-24 В
Выходня мощность: 2 x 100 Вт
Выход на акустику: 4-8 Ом
Частотный диапазон: 14-100000 Гц
С/Ш: 100 дБ

Размеры:
Плата 99х64 мм, крепежные отверстия 3 мм.
Габариты: 114х64х23 мм

Тестовый запуск

прошел успешно. Щелчков при включении/выключении нет, фона и посторонних звуков тоже.

Корпус из cd-rom:
Идею корпуса подсмотрел в обзоре уважаемого Alex_74, но я ее с другого бока проработал:

Задняя панель из оргстекла:

Усилитель TPA3116 и ремонт компьютерных колонок

Всем привет!
Сегодня быстро обзор платы усилителя класса D. И её применение для ремонта компьютерных колонок.

Покупал эту плату про запас, для будущих проектов. С лета валялась в коробке, и наконец, ей нашлось применение.

Упаковка

Я покупаю у этого продавца mp3 модули, у него всегда быстрая доставка и надежная упаковка.



Внешний вид платы:

Размеры: 100х70х30 мм. Регулятора громкости нет. Есть возможность мостового выхода.
Снизу:

Выход на акустику и выходной фильтр:

клеммы маленькие совсем — не комильфо.
Конденсаторы оп питанию на 35 В (с запасом, так как питание 9-24 В):

Под радиатором:

Сердце платы — чип усилителя TPA3116D2. Даташит.
Диапазон питающего напряжения: 4,5 — 26 В.
90% эффективность и малый нагрев.
Встроенные всевозможные защиты (КЗ, перегрев, превышение напряжения питания...)
При однополярном питании 12 В — около 10 Вт, при 24 В — около 30 Вт (на 8 Ом).

Судя по графикам искажения-мощность сильно его кочегарить не стоит (10-15 Вт).

Подключения:

Особенность платы в том, что она позволяет помимо стерео выхода, вывести мостовой выход моно, но с удвоенной мощностью.
Звук типовой для этого чипа, напористый, но «пластмассовые» верха. Фонов и прочих артефактов в звуке не замечено.

Применение


Достались мне простые активные компьютерные колонки microlab b-72.
Состояние у них было мягко говоря не очень. Усилитель — не работал один канал и у одного динамика была нарушена центровка катушки.
Решил отремонтировать…
Усилитель там класса АБ на чипах TDA2030:

Питает его слабый трансформатор 12 В, и заодно, дает наводки на динамики.
От времени потекли конденсаторы — выбрасываем. Ну как выбрасываем, у хорошего хозяина все сгниет, радиатор оставляем.
Штатный пассивный темброблок и регулятор громкости тоже оставляем:

Примеряем класс D туда:

Вписался родной.
Блок питания на 12 В подробно описан тут.
Остается дело за малым:

Сменил неполярные электролиты на пленку. Там, понятное дело, фильтр первого порядка, никто в таких бухтелках не заморачивается сложными пассивными фильтрами.
Прикручиваю платы:

Добавляю внутрь синтепона, проклеиваю щели. По-хорошему, просится в корпус распорка, но мне было лень искать брусок.
Распорка добавила бы жесткости корпусу, стенки из МДФ 10 мм.
Далее, исправил центровку катушки одного из басовиков. Пустил на нее синус 50 герц и погрел феном подвес. Центровка была нарушена из-за деформации резинового подвеса. После такой разминки динамик пришел в форму. Размял для симметрии и второй. Это пошло на пользу — динамики вышли на заводские параметры.
Колонки готовы работать:

но свои микромониторы на такое я, конечно, не променяю.
Колонки заиграли лучше чем в стоке, но, правда, мощности стало меньше.

Но много мощности такие дешевые динамики и не переварят.

Вот такая история со счастливым концом. С таким ремонтом справится даже ребенок.

Спасибо за просмотр. Удачных покупок!

Спецификация
tpa3116d2 (1/34 страниц) TI1 | 15 Вт, 30 Вт, 50 Вт Семейство стереоусилителей без фильтра класса D с функцией AM Avoidance

LC-фильтр

LC-фильтр

левый

правый

4,5 В-26 В

PSU

тюнер AM / FM

CD / MP3

Aux в

левый

правый

аудиопроцессор

и управление

TPA 3116 D2

AM / FM Avoidance

управление

FAULTZ

SD000

000000 Синхронизация с другими устройствами

GAIN / SLV

GAIN управления и настройка главного / подчиненного устройства

AM2,1,0

PLIMIT

Предел мощности

PBTL

Detect

TPA3116D2

для синхронизации с другими устройствами ,ti.com

SLOS708B - АПРЕЛЬ 2012 - ПЕРЕСМОТРЕННЫЙ МАЙ 2012

15 Вт, 30 Вт, 50 Вт Семейство стереоусилителей без фильтра класса D с предотвращением AM

Проверка для образцов: TPA3116D2, TPA3118D2, TPA3130D2

000000

000000

0003000000

000

ОПИСАНИЕ

Серия TPA31xxD2 является стереофонической, цифровой

поддерживает конфигурации с несколькими выходами

2 × 50 Вт для нагрузки 4–

Ω BTL нагрузки при 21 В

100 Вт / 2

Ом в моно.Высокая эффективность

(TPA3116D2)

TPA3130D2 позволяет ему работать 2x15 Вт без внешнего

-

2 × 30-Вт в 8-

Ω BTL нагрузки на 24 В

радиатора на одном слое PCB. TPA3118D2 может

работать даже 2x30 Вт / 8

Ω без радиатора на двухслойной плате

(TPA3118D2)

. Если требуется еще большая мощность, TPA3116D2

-

2 × 15 Вт в нагрузке BTL 8-

Ω при 15 В

делает 2x50 Вт / 4

Ω с небольшим радиатором, присоединенным к его

(TPA3130D2)

PowerPad верхней стороны

.Все три устройства имеют один и тот же

широкий диапазон напряжения: 4,5 В - 26 В

посадочной площади, что позволяет использовать одну печатную плату для

различных уровней мощности.

Эффективная работа класса D

-

> 90% КПД в сочетании с низким

TPA31xxD2

усовершенствованный

осциллятор

/ PLL

схема

Sinkly SlowSenseSign000

использует опцию множественной частоты переключения, чтобы

избегать помех AM; это достигается вместе с

-

Advanced Modulation Schemes

опцией опции Master / Slave, что позволяет

Multiple Switching Frequences

синхронизировать несколько устройств.

-

А.М. Избежания

TPA31xxD2 устройство полностью защищено от

-

ведущих / ведомой Синхронизации

неисправностей

с

коротким замыканием

защит

и

теплового

-

Частота коммутации до 1,2 МГц

Защита

, а также защита от перенапряжения, пониженного напряжения и

DC. Сообщения об ошибках возвращаются в

Архитектура силовой части обратной связи с процессором High

для предотвращения повреждения устройств

PSRR Снижает требования к блоку питания

в условиях перегрузки.

Программируемый предел мощности

Дифференциальные / односторонние входы

Упрощенная схема применения

Стерео и моно режим с одним фильтром Моно

Конфигурация

Компоненты

с питанием

Count

Интегрированные схемы самозащиты, включая

Повышенное напряжение, Пониженное напряжение, Повышенное напряжение

, Обнаружение постоянного тока и Короткое замыкание

с отчетами об ошибках

термически улучшенные комплекты

-

DAD (32-контактный HTSSOP Pad-up)

УСТРОЙСТВО

POWER

HTSSOP 32-PIN-код

-

DAP (32-контактный HTSSOP Pad-down)

TPA3130D2

/ 8

Ω

Pad вниз (DAP)

–40 ° C до 85 ° C Диапазон температуры окружающей среды

TPA3118D2

2 x 30 Вт / 8

90 002 Ω

Pad down (DAP)

TPA3116D2

2 x 50 Вт / 4

Ω

Pad up (DAD)

ПРИЛОЖЕНИЯ

Mini-Micro Component, панель динамиков

Docks

After-Market Automotive

CRT TV

Потребительские аудиоприложения

1

Примите к сведению, что важное примечание относительно доступности, стандартной гарантии и использования в критических приложениях

Texas Instruments semiconductor products и отказ от ответственности появляется в конце этого листа данных.

ПРОИЗВОДСТВЕННЫЕ ДАННЫЕ Информация актуальна на дату публикации.

Copyright © 2012, Texas Instruments Incorporated

Продукты соответствуют спецификациям в соответствии с условиями стандартной гарантии Texas

Instruments. Обработка производства не

обязательно включает в себя тестирование

.
Плата цифрового усилителя TPA3116D2 Двухканальная стереофоническая схема усилителя звука с высоким напряжением питания 5 В 12 В 24 В 2 * 50 Вт D PCB класса | |

Amplificador XH-M589 TPA3116D2 50 Вт + 50 Вт Двухканальный стереофонический усилитель звука Плата цифрового усилителя высокой мощности D Класс 5 В 12 В 24 В

Мы команда профессионалов для усилителя на Aliexpress,

мы разработаем более HIFI AMP,

Если у вас есть какие-либо вопросы во время покупок,

выпал, чтобы спросить нас.

оставьте нам сообщение. Мы ответим вам как можно скорее.

пожалуйста, обратите внимание, наш магазин: Chick me Add

также у нас будет много скидок в нашем магазине: discount

мы предложим хороший сервис и отличный продукт. Спасибо!

Особенности:

XH-M589 Плата цифрового усилителя

входное напряжение: 12 В-24 В

Входной ток

:> 5A и 120VA

Входное сопротивление

: 1 кОм

входной сигнал: 1.8 В

Канал: Двухканальный

увеличение: 63 раза

Выходная мощность

: 50 Вт x 2

выходное сопротивление: 2-8Ω

класс: D класс

размер: 83 * 50мм

Вес: 60 г

Упаковка:

Плата двухканального стереофонического усилителя высокой мощности с цифровым усилителем

Amplifier  (1) Amplifier  (2) Amplifier  (3) Amplifier  (4) Amplifier  (5) Amplifier  (6)

8

15 16 17 18 19 20 21

,
TPA3116 D2 TPA3116DA DC 12 В 24 В 100 Вт Моноканал Цифровая плата аудио усилителя мощности TPA3116D2 Плата большой емкости | |

Патч алюминиевый электролитический конденсатор Особенности: большая емкость, чип-конденсаторы и напольные с пайкой. На обратной стороне монтажной платы нет паяного соединения, поэтому нет возможности вызвать короткое замыкание. Чиповые конденсаторы, выбранные компоненты и стоимость производственного процесса выше, чем штепсельные конденсаторы.

TPA3116D2 эффективная работа класса D, с КПД более 90% и низкими потерями на холостом ходу, улучшенная конфигурация системы модуляции, многократная частота переключения, блок помех АМ.
TPA3116D2 для короткого замыкания, перенапряжения, перегрева, пониженного напряжения, постоянного тока и других сбоев для обеспечения комплексной защиты. В случае перегрузки устройство предупреждает процессор о неисправности, тем самым предотвращая его повреждение

Тип микросхемы: TPA3116D2
Напряжение питания: dc12-26v
Выходная мощность: 100 Вт
SNR: 100 дБ
Каналы: моно
размер: 79 * 54 * 16 мм

Пакет включает в себя:

1 х DC 12 В 24 В 100 Вт TPA3116DA моноканал цифровой усилитель мощности аудио плате

,
TPA3116D2 + PT2313 тональный пульт дистанционного управления, HIFI плата стереофонического цифрового усилителя высокой мощности готовое изделие | стерео усилитель hifi | цифровой усилитель усилитель с дистанционным управлением


цифровой тональный сигнал управления PT2313 плюс 2A * TP2313 с интегрированным цифровым управлением Плата цифрового усилителя мощностью 50 Вт, тональные эффекты как из отношения сигнал / шум, так и из диапазона регулировки, эффект регулировки громкости являются общими микросхемами Haoyu LM1036, цифровые микросхемы, такие как TPA3123, могут не соответствовать продукту, низкие искажения, высокая мощность плата цифрового усилителя мощности в корпусе.Имейте жар с микросхемой LM1036M для разработки микросхемы усилителя цифрового тюнера TI TPA3116 с половиной страны и, с хорошим качеством звука, низким уровнем искажений, высокой эффективностью, небольшими размерами и характеристиками, станком с целыми пластинами и инфракрасным оплавлением для обеспечения стабильной работы доска, не маленькая мастерская ручной сварки можно сравнить. Полезная модель может подавать питание от одного источника питания и широкого напряжения, и удобна для случаев с уникальным источником питания!

Комплекты специальных примечаний включают в себя:
1 панель управления MCU с ЖК-экраном
2 поворотный датчик один
3, клавиатура
4 приемная головка пульта дистанционного управления
5 плата цифрового усилителя мощности
6 многофункциональный пульт дистанционного управления один

Во-первых, основные технические параметры:

1.напряжение питания: DC 12V-24V

2. максимальная выходная мощность: 2X50 Вт (источник питания 4 евро, нагрузка 21 В) 2X30 Вт (источник питания 8 нагрузок, 24 В)

3. КПД:> = 90%

6. сигнал-шум коэффициент: 100 дБ

7. общее гармоническое искажение: (50 Вт / 1 кГц / 24 В / 4, - 0,1%) (30 Вт / 1 кГц / 24 В / 8, - 0,1%)

8. диапазон частотных характеристик: 20 Гц-20 кГц

9. входное сопротивление: 30K

10. динамики: 4-8

11. усиление напряжения 30 дБ

12. Размер платы усилителя мощности: длина, ширина, высота, = 80X90MM

13.вес: 100 грамм

Два, использование внимания:

1., напряжение питания составляет 25 В, оригинальный конденсатор не легко взорваться, с помощью пикового напряжения выпрямителя переменного тока не должно превышать 25 В. Пожалуйста, не превышайте это напряжение питания, положительные и отрицательные полюсы не должны быть изменены на противоположные

2., источник питания рекомендуется для 24 В, более 4A блок питания фильтра

3. динамики рекомендуют 4-6 дюймов, 4 евро или 8 евро колонки

4. аудиовыход, пожалуйста, не закорачивайте друг друга и не закорачивайте землю

Пожалуйста, проверьте внимательно перед 5.включите питание, чтобы убедиться в правильности подключения.

6. схема подключения, как показано выше.

.

Отправить ответ

avatar
  Подписаться
Уведомление о
