Ваз 2114 предохранители схема. Предохранители и реле ВАЗ 2114: расположение, схема, назначение

Где находится блок предохранителей в ВАЗ 2114. Как выглядит схема расположения предохранителей и реле. Какое назначение у каждого элемента. За что отвечает предохранитель прикуривателя. Как заменить перегоревший предохранитель своими руками.

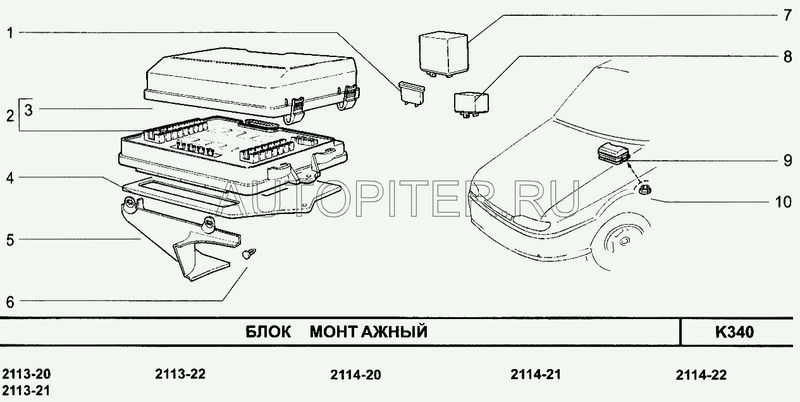

Расположение блоков предохранителей в ВАЗ 2114

В автомобиле ВАЗ 2114 имеется два основных блока с предохранителями и реле:

• Основной блок — находится в подкапотном пространстве, в задней его части. Закрыт защитной крышкой.
• Дополнительный блок — расположен в салоне, за центральной консолью справа внизу. Также закрыт съемной крышкой.

Кроме того, некоторые отдельные предохранители и реле могут располагаться вне основных блоков, например:

• Предохранитель заднего противотуманного света (8А) — в жгуте проводов
• Предохранитель обогрева сидений (16А) — в жгуте проводов
• Предохранитель центрального замка (16А) — в жгуте проводов
• Реле противотуманных фар — на левом брызговике в моторном отсеке
• Реле зажигания — под панелью приборов слева

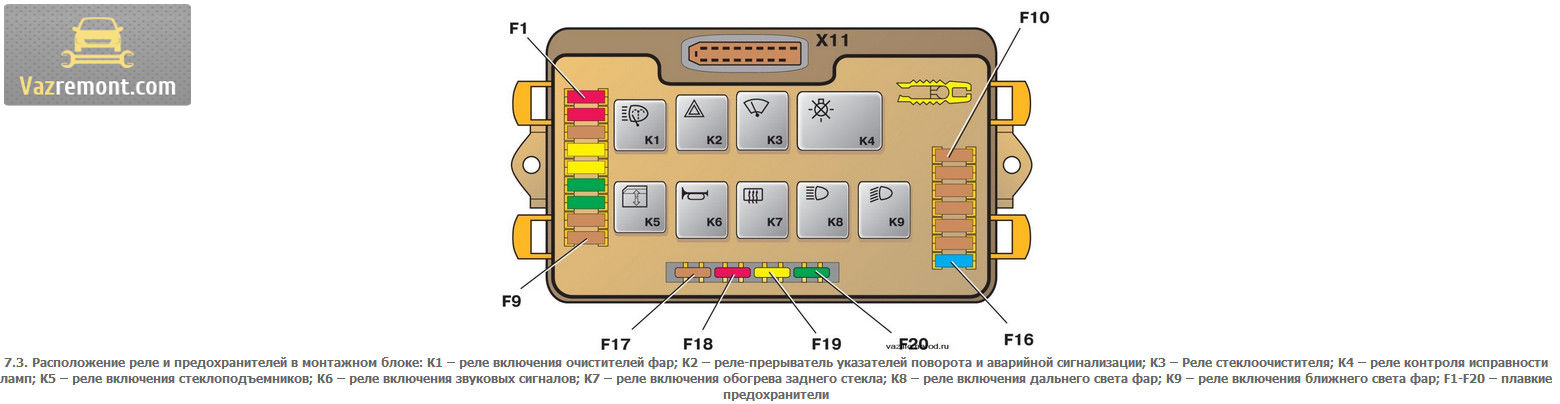

Схема основного блока предохранителей ВАЗ 2114

Основной блок предохранителей и реле ВАЗ 2114 содержит:

• 20 гнезд для предохранителей (F1-F20)
• 9 гнезд для реле (K1-K9)

Схема расположения элементов может незначительно отличаться в зависимости от года выпуска и комплектации автомобиля. Рассмотрим два наиболее распространенных варианта.

Вариант 1 схемы

Данная схема актуальна для блоков с маркировками: 3722010, 3722020, 3722010-30, 3722010-38, 3722010-40, 3722010-48, 3722010-60, 3722010-68.

Вариант 2 схемы

Эта схема применяется в блоках с маркировками: 3722010, 3722020, 3722010-08, 3722010-10, 3722010-18.

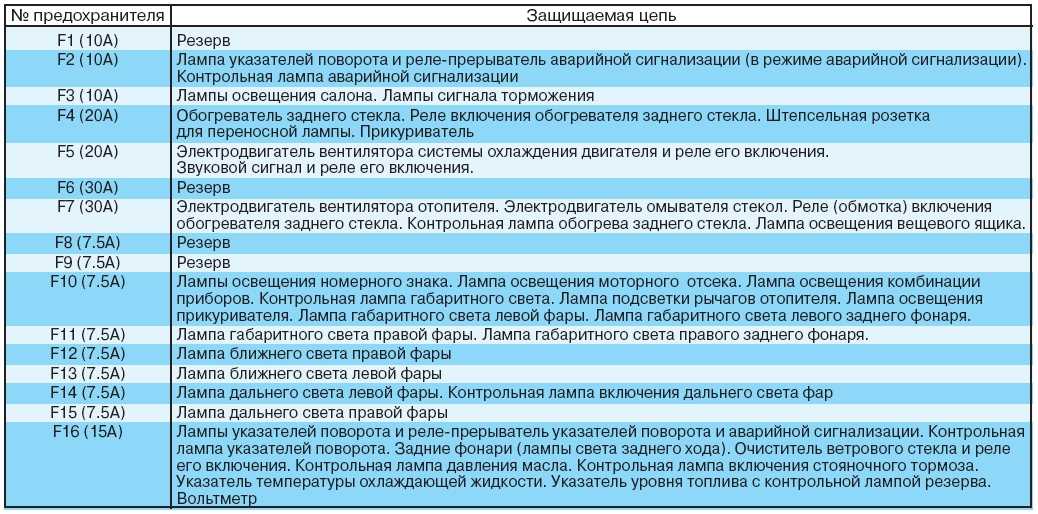

Назначение предохранителей в основном блоке ВАЗ 2114

Рассмотрим подробно, за что отвечает каждый предохранитель в основном блоке:

• F1 (10А) — задние противотуманные фонари, лампа индикации противотуманного света
• F2 (10А) — указатели поворота, аварийная сигнализация
• F3 (7,5А) — освещение салона и багажника, стоп-сигналы, подсветка приборов
• F4 (20А) — обогрев заднего стекла, розетка для переносной лампы
• F5 (20А) — звуковой сигнал, вентилятор охлаждения двигателя
• F6 (30А) — электростеклоподъемники
• F7 (30А) — отопитель салона, омыватели, очистители фар, прикуриватель
• F8 (7,5А) — правая противотуманная фара
• F9 (7,5А) — левая противотуманная фара
• F10-F15 (7,5А) — габаритные огни, ближний и дальний свет фар
• F16 (15А) — указатели поворота, лампы заднего хода, контрольные лампы на панели приборов

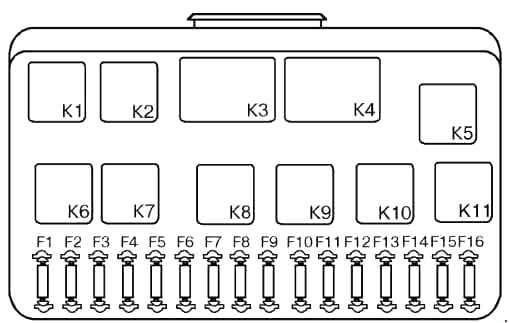

Схема дополнительного блока предохранителей ВАЗ 2114

Дополнительный блок предохранителей и реле располагается в салоне автомобиля ВАЗ 2114 за центральной консолью. Он отвечает за работу электронных систем управления двигателем.

Схема дополнительного блока включает:

• Главное реле (блок управления двигателем)
• Реле вентилятора системы охлаждения
• Реле топливного насоса
• F1 (15А) — главное реле, модуль зажигания
• F2 (15А) — блок управления двигателем, датчики
• F3 (15А) — топливный насос, форсунки

Назначение реле в блоке предохранителей ВАЗ 2114

Помимо предохранителей, в основном блоке ВАЗ 2114 установлены реле, управляющие различными системами автомобиля:

• K1 — реле очистителей фар
• K2 — реле-прерыватель указателей поворота и аварийной сигнализации
• K3 — реле очистителя ветрового стекла
• K4 — реле контроля исправности ламп
• K5 — реле стеклоподъемников
• K6 — реле звукового сигнала
• K7 — реле обогрева заднего стекла
• K8 — реле дальнего света фар
• K9 — реле ближнего света фар

Как найти нужный предохранитель в ВАЗ 2114

Чтобы быстро определить расположение необходимого предохранителя, можно воспользоваться следующими способами:

1. Изучить схему на внутренней стороне крышки блока предохранителей
2. Сверится с руководством по эксплуатации автомобиля
3. Использовать онлайн-сервисы с интерактивными схемами электрооборудования
4. Обратиться за консультацией к специалистам автосервиса

Зная назначение каждого предохранителя, можно быстро локализовать возможную неисправность электрооборудования.

Как заменить перегоревший предохранитель в ВАЗ 2114

Замена предохранителя — несложная операция, которую можно выполнить самостоятельно:

1. Определите неисправный предохранитель по схеме
2. Извлеките его пинцетом или специальным съемником
3. Визуально проверьте целостность плавкой вставки
4. Установите новый предохранитель с аналогичным номиналом
5. Проверьте работу соответствующего электроприбора

При отсутствии запасного предохранителя допускается временно использовать исправный предохранитель с меньшим номиналом. Категорически запрещается ставить предохранитель с большим номинальным током!

Какой предохранитель отвечает за прикуриватель в ВАЗ 2114

Прикуриватель в автомобиле ВАЗ 2114 подключен к предохранителю F7 номиналом 30А. Этот же предохранитель защищает цепи:

• Электродвигателя отопителя салона
• Омывателей стекол и фар
• Очистителя заднего стекла

Если прикуриватель перестал работать, в первую очередь необходимо проверить целостность этого предохранителя.

Предохранитель бортового компьютера ВАЗ 2114 🦈 avtoshark.com

Оборудование автомобиля чаще не работает из-за отсутствия электропитания. Поэтому сначала проверяют целостность плавких контактов в монтажном блоке, которые отвечают за соответствующие устройства.

Предохранители бортового компьютера ВАЗ 2114 защищают оборудование автомобиля от скачков напряжения и короткого замыкания. Плавкие контакты располагаются по схеме в корпусах БП и ЭБУ маршрутного компа. Для восстановления  работоспособности оборудования машины обычно достаточно заменить сгоревшие вставки на новые.

Расположение предохранителей бортового компьютера

Причиной отказа приборов и устройств ВАЗ 2114 инжектор чаще заключается в отсутствии электропитания от бортовой сети. Блок с плавкими вставками основных систем машины располагается под капотом.

Предохранители и реле ЭБУ БК размещают в салоне под торпедой.

Основная функция монтажного блока (БП) – защита устройств автомобиля от скачков напряжения.

Плавкие контакты разрывают электрическую цепь в случае превышения допустимой силы тока.

Схема БП

Монтажный блок инжекторного ВАЗ 2114 снабжен пластмассовой крышкой на фиксаторах и легко снимается. На внутренней стороне находится план расположения плавких контактов F1-F20, с указанием предельной силы тока в амперах. Всего предусмотрены 20 мест под предохранители, из которых 4 выделены в резерв.

Кроме плавких вставок, в БП находятся 9 реле K1-K9 контроля вспомогательного оборудования.

Схема расположения предохранителей

В корпусе ЭБУ бортового компьютера  установлены 3 защитные вставки и 3 переключателя.

Описание предохранителей и реле ЭБУ

Корпус с электронными приборами управления находится в салоне ВАЗ 2114 инжектор под торпедой с пассажирской стороны.

Плавкие контакты ЭБУ бортового компьютера:

• 15 А – насос подачи топлива;
• 7,5 А – вентилятор охлаждения и клапан адсорбера;
• 7,5 А – защита ЭБУ и управление зажиганием.

Работу оборудования обеспечивают 3 реле включения перечисленных выше устройств.

Порядок вставок в БП сверху вниз

Размещение защитных приспособлений в корпусе монтажного блока ВАЗ 2114:

1. Правая группа плавких вставок F1-F3 отвечает за задние лампы, указатели поворота, подсветку панели приборов и питание БК. Предохранитель F4 управляет подогревом стекла, F5 – клаксоном и охлаждением ДВС. Вставки F6-F7 защищают от перегрузки электроприводы стеклоподъемников и печки. Защиту противотуманных фар обозначают F8-F9.
2. Левая группа плавких вставок F10-F16 отвечает за работу приборов освещения по борту – ближний и дальний свет, габариты и фонари заднего хода.

Блок ЭБУ бортового компьютера содержит три предохранителя, обеспечивающих безопасную работу устройств с электронным управлением.

Предохранители бортового компьютера ВАЗ 2114

Порядок реле сверху вниз

Переключатели вспомогательного оборудования расположены в основном БП в два ряда

1. В верхней части корпуса находятся 4 реле вспомогательных и сигнальных устройств К1-К4.
   Приспособления работают с очистителями стекол, поворотниками и сигнализацией.
2. Нижний ряд представлен 5 реле К5-К9, которые отвечают за стеклоподъемники, клаксон, обогрев стекол и лампы внешнего освещения.

В корпусе электронного блока управления маршрутного компьютера находятся 3 переключателя, которые отвечают за подачу топливовоздушной смеси в двигатель и зажигание.

Поиск сгоревшего предохранителя

Проверку плавких вставок проводят при снятой крышке БП. Неисправность перемычки приспособления чаще определяют визуально. Более надежный способ поиска обрыва электрической цепи – контроль тестером. При обнаружении неисправной детали необходимо вставить новую с такой же маркировкой.

Замена

Оборудование автомобиля чаще не работает из-за отсутствия электропитания. Поэтому сначала проверяют целостность плавких контактов в монтажном блоке, которые отвечают за соответствующие устройства. Если после замены вставка снова сгорела, то необходимо протестировать электропроводку и соответствующее оборудование.

Проверка предохранителей

Замена неисправных деталей в БП ВАЗ 2114 — достаточно простая работа, которую можно выполнить самостоятельно.

Читайте также: Особенности замены рулевой рейки на ВАЗ 2109 своими руками

Последовательность действий:

1. Открыть капот и снять с фиксаторов крышку монтажного блока.
2. Вытащить штатным пинцетом предохранитель неисправного устройства.
3. Проверить обрыв провода визуально или найти поломку при помощи омметра. Высокое сопротивление указывает на обрыв контактов.

Проверка и замена предохранителей ВАЗ 2114

По статистике, чаще перегорают вставки, которые защищают вентилятор системы охлаждения и прикуриватель.

При значительном повреждении БП ремонт не производят, а взамен неисправной защиты устанавливают новый блок.

Вы можете использовать наши уникальные ФОТО, при указании активной ссылки — https://avtoshark. com/

блоки предохранителейбортовой компьютерремонт

27.05.2022 0

Описание предохранителей и реле ВАЗ 2114 2115 2113

Skip to content

Ремонт авто власними руками

Лада Самара, это общее обозначение семейства автомобилей ВАЗ 2113 2114 2115. Они выпускались с кузовом седан, а так же 3-х и 5-ти дверный хэтчбек, преимущественно с 8 и 16 клапанными бензиновыми двигателями. Годы производства 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012 и 2013. За это время некоторые модели проходили обновление. В данной публикации мы покажем описание предохранителей ВАЗ 2115 2114 2113 со схемами блоков, местами их расположения и фотографиями исполнения. Отметим предохранитель прикуривателя.

Основной блок

Главный блок предохранителей и реле находится в задней части подкапотного пространства, в монтажном отделе, под защитной крышкой.

С обратной стороны защитной крышки может быть нанесена актуальная схема для Вашего автомобиля. Сверяйте назначение!

Вариант 1

Схема: 2114/ 2115 — 3722010, -3722020, -3722010-30, -3722010-38, -3722010-40, -3722010-48, -3722010-60, -3722010-68

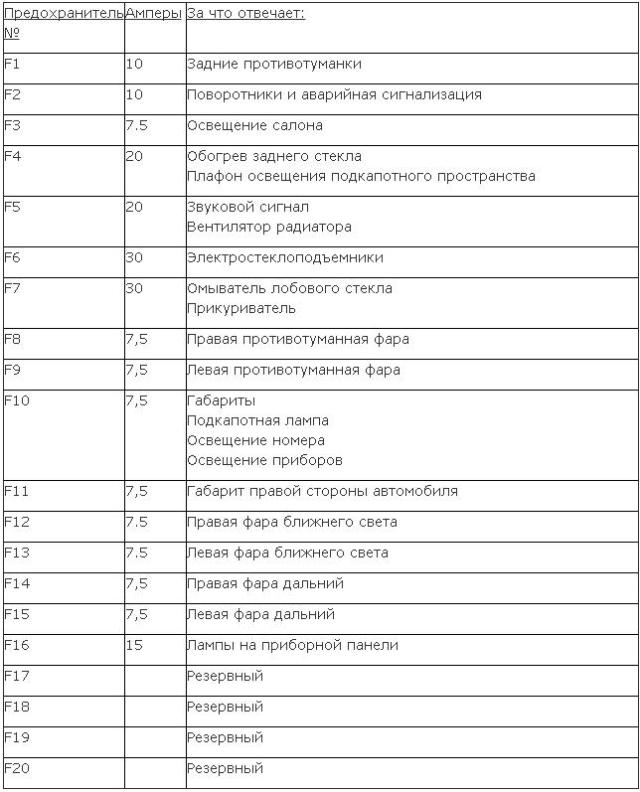

Описание предохранителей

F1	10А Задние противотуманные фонари, лампа заднего сигнализатора включения заднего противотуманного света
F2	10А Поворотников и реле прерыватель указателей поворота. Система аварийной сигнализации. Контрольная лампа аварийного сигнала
F3	7,5А Системы освещения салона и багажного отсека (лампа салона, багажного отделения, подсветка ключа зажигания). Лампа стоп — сигнала торможения, лампа подсветки бортового компьютера. Лампа контроля системой управления двигателем
F4	20А Управление подогревом заднего стекла. Патрон подключения переносной лампы
F5	20А Реле контроля и включения звукового сигнала. Предохранитель и реле включения двигателя системы охлаждения
F6	30А Управление и реле включение электрическими стекло подъёмниками
F7	30А Управление электродвигателем – отопительной системы, печки салона, омывателей лобового стекла, очистителей фар.  Прикуриватель салона, лампа освещения перчаточного ящика. Включение обогрева заднего стекла.
F8	7,5А Включение правой противотуманной фары
F9	7,5А Включение левой противотуманной фары
F10	7,5А Габаритный свет кузова левого борта, сигнализатор включения габаритов (на табло), лампы освещения номерного знака и подкапотного пространства, лампа подсветки выключателей, прикуривателя, рычагов управления отопителем. Выключатель освещения приборов.
F11	7,5А Габаритный свет кузова правого борта
F12	7,5А Передняя правая фара ближнего света
F13	7,5А Передняя левая фара ближнего света
F14	7,5А Передняя левая фара дальнего света. Лампа сигнализатора включения света.
F15	7,5А Передняя правая лампа дальнего света.
F16	15А Поворотники кузова, реле — прерыватель поворотников и аварийной сигнализации. Реле контроля и лампы заднего хода, лампы индикации бортовой системы контроля приборов, лампы – давления масла, включение ручного тормоза, уровень тормозной жидкости, заряд АКБ. Бортовой компьютер, обмотка генератора двигателя.
F17 — F20	Запасные

За работу прикуривателя отвечает предохранитель номер 7 на 30А.

Назначение реле

• K1 — Реле включения очистителей фар
• K2 — Реле-прерыватель указателей поворота и аварийной сигнализации
• K3 — Реле очистителя ветрового стекла
• K4 — Реле контроля исправности ламп стоп — сигнала и габаритных огней
• K5 — Реле стекло подъёмников
• K6 — Реле звукового сигнала
• K7 — Реле обогрева заднего стекла
• K8 — Реле дальнего света фар
• K9 — Реле включения ближнего света фар

Вариант 2

Схема: 2114/ 2115 — 3722010, -3722020, -3722010-08, -3722010-10, -3722010-18

Обозначение предохранителей

F9	7,5А Правая противотуманная фара.
F8	7,5А Левая противотуманная фара.
F1	10А Очистители фар (в момент включения). Реле включения очистителей фар (контакты). Клапан включения омыва фар.
F7	30А Очистители фар (в рабочем режиме). Реле включения очистителей фар (обмотка). Электродвигатель вентилятора отопителя — предохранитель печки. Электродвигатель омывателя стекол. Моторедуктор очистителя заднего стекла. Реле времени омывателя заднего стекла. Клапаны включения омыва ветрового и заднего стекол.  Реле (обмотка) включения электро вентилятора системы охлаждения двигателя. Реле (обмотка) включения обогрева заднего стекла. Контрольная лампа обогрева заднего стекла. Лампа освещения вещевого ящика.
F16	15А Указатели поворота и реле — прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота). Контрольная лампа указателей поворота. Задние фонари (лампы света заднего хода). Моторедуктор и реле включения очистителя ветрового стекла. Обмотка возбуждения генератора (при пуске двигателя). Контрольная лампа уровня тормозной жидкости. Контрольная лампа давления масла. Контрольная лампа воздушной заслонки карбюратора. Контрольная лампа стояночного тормоза. Лампа светового табло «STOP». Указатель температуры охлаждающей жидкости. Указатель уровня топлива с контрольной лампой резерва. Вольтметр.
F3	10А Задние фонари (лампы стоп-сигнала). Плафон освещения салона.
F6	30А Электро стеклоподъемники передних дверей. Реле включения электро стеклоподъемников.
F10	7,5А Фонари освещения номерного знака. Подкапотная лампа. Лампы освещения приборов. Контрольная лампа наружного освещения. Табло подсветки рычагов отопителя. Лампа освещения прикуривателя.
F5	20А Электродвигатель вентилятора системы охлаждения двигателя, и реле его включения (контакты). Звуковой сигнал и реле его включения.
F10	7,5А Левая фара (габаритный свет).  Левый задний фонарь (габаритный свет).
F11	7,5А Правая фара (габаритный свет). Правый задний фонарь (габаритный свет).
F2	10А Указатели поворота и реле — прерыватель аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийной сигнализации.
F4	20А Элемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стекла. Штепсельная розетка для переносной лампы. Прикуриватель.
F15	7,5А Правая фара (дальний свет).
F14	7,5А Левая фара (дальний свет). Контрольная лампа включения дальнего света фар.
F13	7,5А Левая фара (ближний свет).
F12	7,5А Правая фара (ближний свет).

За прикуриватель отвечает предохранитель номер 4 на 20А.

Реле

• K1 — реле включения очистителей фар
• K2 — реле-прерыватель указателей поворота и аварийной сигнализации
• K3 — реле стеклоочистителя ветрового окна
• K4 — реле контроля исправности ламп
• K5 — реле включения стеклоподъемников
• K6 — реле включения звуковых сигналов
• K7 — реле включения электрообогрева заднего стекла
• K8 — реле включения дальнего света фар
• K9 — реле включения ближнего света фар

Дополнительный блок

Он находится справа внизу в центральной консоли, за защитной крышкой.

Фото — схема

Расшифровка схемы

1. Главное реле (блок управления двигателем)
2. Вентилятор системы охлаждения
3. Топливный насос

• F1 — 15A Главное реле (блок управления двигателем, модуль зажигания)
• F2 — 15A Постоянное питание контроллера, реле включения электро вентилятора (обмотка), клапан продувки адсорбера, датчик расхода воздуха, датчик скорости, датчик кислорода (подогрев)
• F3 — 15A Топливный насос, реле топливного насоса (контакты), форсунки

Отдельные предохранители и реле могут находится вне основных блоков.

• Задний противотуманный свет (8А) — расположен в жгуте проводов
• Обогрев сидений (16А) — расположен в жгуте проводов
• Центральный замок (16А) — расположен в жгуте проводов
• Реле переднего противотуманного света (2105-3747210-58) — установлено в моторном отсеке на левом брызговике рядом с АКБ
• Реле зажигания — установлено под панелью приборов слева (маленькое реле), рядом с реле заднего противотуманного света.

Related Post

Вам так же будет интересно

Porsche 997: Схема блока предохранителей

Предохранители

предназначены для перегорания при перенапряжении или коротком замыкании. Прежде чем отдать машину механику, подумайте о замене предохранителя самостоятельно.

Уильям Хендерсон — 13 марта 2015 г.

Этот артикул относится к Porsche 911 (997) (2005-2012 гг.).

В какой-то момент один из предохранителей в вашем Porsche 911 перегорает. Обычно перегоревший предохранитель не вызывает серьезных проблем и не мешает вам управлять автомобилем. Все, что означает перегоревший предохранитель, это то, что одна часть не работает. Например, перегоревший предохранитель может помешать вашему радио, внутреннему освещению, стоп-сигналам, сигналам поворота и даже части вашего кондиционера перестать работать. Электрическая проблема — например, если внутреннее или внешнее освещение перестает работать — обычно вызывается перегоревшим предохранителем. Прежде чем отдать машину механику, взгляните на блок предохранителей и замените потенциально перегоревший предохранитель. В девяти случаях из десяти вы решите проблему менее чем за две минуты. Также обратите внимание, что перед покупкой комплекта новых предохранителей загляните внутрь блока предохранителей, чтобы увидеть, есть ли у вас дополнительные предохранители; некоторые автомобили поставляются с дополнительными предохранителями, которые вы можете использовать.

В большинстве новых автомобилей предохранители имеют пластиковые корпуса с плавкими вставками. В старых автомобилях предохранители стеклянные цилиндрической формы. Концы этих предохранителей из нержавеющей стали, а посередине стекло. Блок предохранителей в новых автомобилях обычно находится под капотом, в то время как блок предохранителей в старых автомобилях находится под приборной панелью со стороны водителя. В руководстве пользователя будет указана информация о расположении блока предохранителей в вашем автомобиле.

Схема блока предохранителей

Вот схема блока предохранителей в вашем автомобиле и примечания о том, что контролирует каждый предохранитель. Хранение этой информации под рукой избавит вас от необходимости проверять несколько предохранителей, чтобы определить, какой из них следует заменить.

Рисунок 1. Схема блока предохранителей. Рисунок 2. Назначение блока предохранителей.

Замена перегоревших предохранителей

Используйте схему, чтобы определить предохранитель, управляющий неисправной частью автомобиля. После определения проблемного предохранителя вы можете удалить его вручную или с помощью пинцета или маленьких острогубцев. Обычно визуальный осмотр покажет вам, перегорел ли предохранитель. Если металлическое звено внутри предохранителя отделено, то вы знаете, что предохранитель перегорел. Это относится как к старым стеклянным предохранителям, так и к новым пластиковым предохранителям.

В вашем блоке предохранителей могут быть запасные предохранители, которые ничего не контролируют в вашем автомобиле. Если это так, вы можете заменить перегоревший предохранитель одним из этих запасных предохранителей. Если нет, вы можете найти предохранители в большинстве магазинов автозапчастей по цене от 2 долларов (за один предохранитель) до 15 или 20 долларов (за комплект предохранителей). При замене предохранителя очень важно использовать предохранитель с точным требуемым током. Замените 10-амперный предохранитель на пятиамперный, и вы рискуете перегореть раньше, чем в противном случае. Замените 10-амперный предохранитель на 20-амперный, и вы рискуете повредить автомобиль до того, как предохранитель обнаружит проблему.

Установить новый предохранитель достаточно просто даже для начинающего автовладельца. Вы можете вставить пластиковые предохранители вручную, и они сразу встанут на место. Возможно, вам придется нажать на некоторые из них пальцами, чтобы предохранитель встал на место. Со старыми предохранителями немного сложнее. Они защелкиваются по одной стороне за раз, поэтому вы не можете просто поставить их на место и прижать.

Рисунок 3. Перегоревший предохранитель топливного насоса.

Распространенные проблемы

Владельцы автомобилей Porsche 997.2 с коробкой передач PDK сообщают о проблемах с их ECM/PCM/ECU. Например, радио не включается, компакт-диск не извлекается, навигация не работает и т. д. Владельцы Porsche сообщают, что эти проблемы могут быть вызваны слабым аккумулятором, а если они возникли, то эти проблемы либо сложны, либо невозможны. исправить. Вы определенно можете найти предохранители, которые управляют ECM/PCM/ECU, но определение одного (или нескольких) затронутых предохранителей может оказаться невозможным.

Вместо того, чтобы выявлять и устранять проблему, Porsche часто рекомендует владельцам заменить устройство. Поскольку большинство гарантий, и даже расширенные гарантии, обычно не распространяются на замену этих частей, у вас может не быть другого выбора, кроме как заплатить за полную замену системы. Прежде чем согласиться платить за что-либо, попросите своего механика или дилера, если вы идете по этому пути, покрыть части и работу по гарантии.
