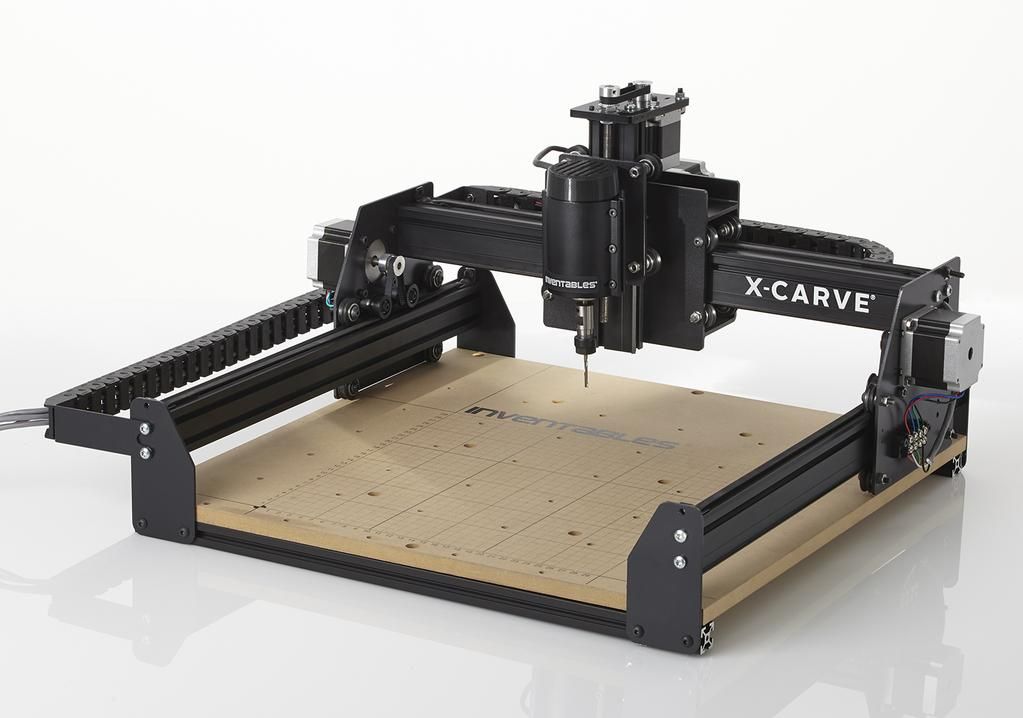

Что такое фрезерный станок с ЧПУ и зачем его делать самому

Фрезерный станок с числовым программным управлением (ЧПУ) — это автоматизированный инструмент для обработки различных материалов. Он управляется компьютером и способен с высокой точностью вырезать сложные детали.

Существует несколько причин, по которым люди решают сделать фрезерный станок с ЧПУ своими руками:

• Экономия средств — готовый промышленный станок стоит очень дорого
• Возможность кастомизации под свои задачи
• Понимание принципов работы станка изнутри
• Интересный DIY-проект для увлеченных техникой людей
• Возможность постепенного апгрейда и модернизации

При правильном подходе самодельный станок с ЧПУ может не уступать по возможностям заводским моделям начального уровня. Рассмотрим основные этапы его создания.

Необходимые комплектующие для сборки ЧПУ станка

Для сборки фрезерного станка с ЧПУ вам потребуются следующие основные компоненты:

Механические части

• Рама и станина из алюминиевого профиля
• Линейные направляющие и подшипники
• Шарико-винтовые пары (ШВП) для осей X, Y, Z
• Шаговые двигатели
• Шпиндель (фрезерный мотор)
• Крепежные элементы (болты, гайки, шайбы)

Электронные компоненты

• Контроллер ЧПУ (например, на базе Arduino)
• Драйверы шаговых двигателей
• Блок питания
• Концевые выключатели
• Провода и разъемы

Также потребуются различные инструменты — ключи, отвертки, мультиметр и т.д. Точный список деталей зависит от выбранной конструкции и размеров станка.

Этапы сборки фрезерного станка с ЧПУ своими руками

Процесс создания самодельного станка с ЧПУ включает следующие основные этапы:

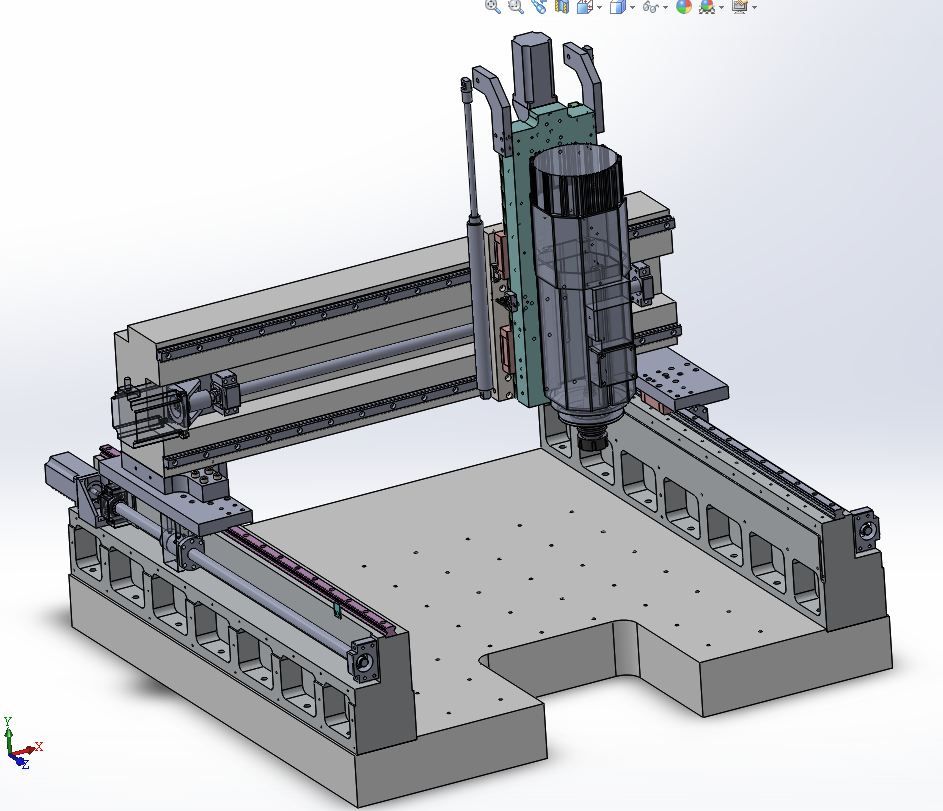

1. Проектирование и разработка чертежей

На этом этапе необходимо определиться с конструкцией и размерами будущего станка. Важно учесть:

• Рабочую область обработки
• Тип привода по осям (ШВП или ременная передача)
• Мощность шпинделя
• Жесткость конструкции

Чертежи можно разработать в любой CAD-программе или взять готовые из открытых проектов в интернете.

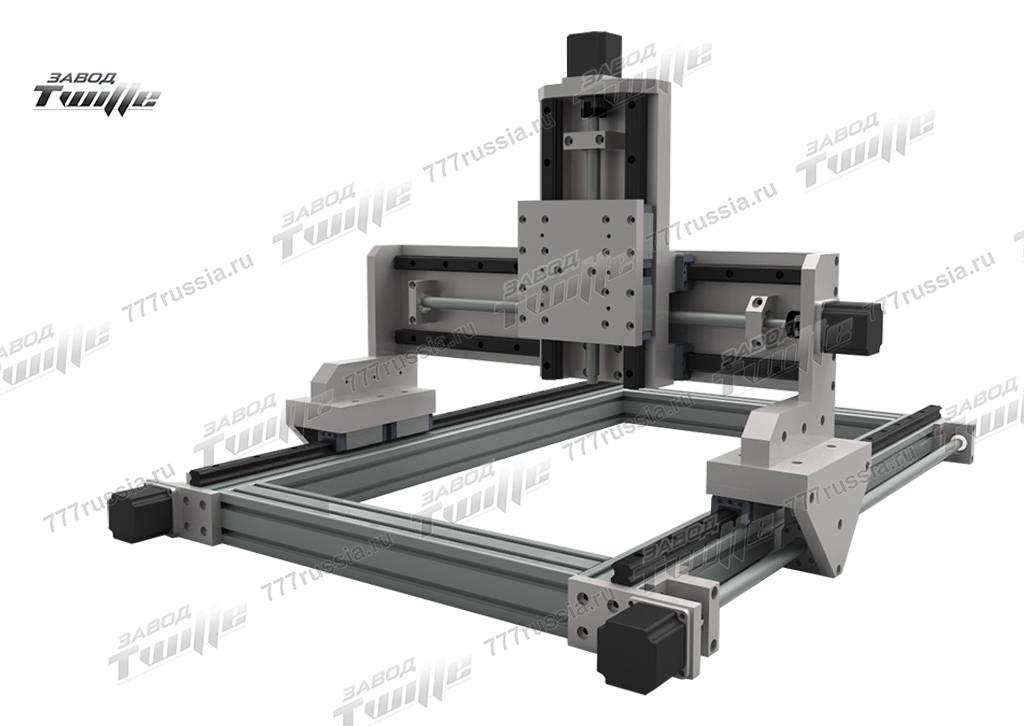

2. Изготовление рамы и станины

Рама — это основа станка, от ее жесткости зависит точность обработки. Чаще всего ее делают из алюминиевого профиля, соединенного уголками. Важно обеспечить отсутствие перекосов и вибраций.

3. Установка линейных направляющих

Линейные рельсы и подшипниковые блоки обеспечивают плавное перемещение по осям. Их нужно точно выставить параллельно друг другу. Для станка размером 400×400 мм подойдут направляющие HGR20.

4. Монтаж ШВП

Шарико-винтовые пары преобразуют вращение моторов в линейное перемещение. Их устанавливают по всем трем осям. Для домашнего станка оптимальны ШВП с диаметром 16 мм и шагом 5 мм.

5. Установка двигателей

Шаговые двигатели крепятся через муфты к ШВП. Для небольшого станка подойдут моторы Nema23 с крутящим моментом 2-3 Нм. Важно обеспечить соосность валов мотора и ШВП.

6. Монтаж портала и суппорта

Портал перемещается по оси Y и несет на себе суппорт с осью Z. Его изготавливают из профиля, обеспечивая максимальную жесткость конструкции.

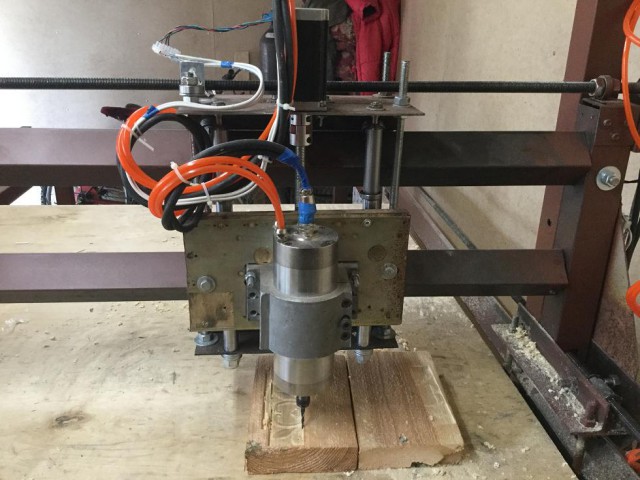

7. Установка шпинделя

Шпиндель — это рабочий инструмент станка. Его мощность зависит от обрабатываемых материалов. Для дерева и пластика достаточно 800 Вт, для алюминия нужно от 1.5 кВт.

8. Сборка электроники

На этом этапе устанавливаются:

• Контроллер ЧПУ
• Драйверы шаговых двигателей
• Блок питания
• Концевые выключатели

Все компоненты соединяются проводами согласно схеме. Важно обеспечить надежность соединений и защиту от помех.

9. Настройка программного обеспечения

Для управления станком понадобится специальное ПО (например, Mach3 или GRBL). В нем настраиваются параметры двигателей, размеры рабочей области, скорости перемещения.

Советы по сборке самодельного фрезерного станка с ЧПУ

Чтобы собрать качественный станок, следуйте этим рекомендациям:

• Тщательно выравнивайте все направляющие и валы
• Используйте качественные подшипники и ШВП
• Обеспечьте жесткость рамы и портала
• Правильно настройте микрошаг драйверов
• Используйте концевые выключатели для защиты
• Сделайте удобное крепление заготовки
• Обеспечьте хороший отвод стружки

Помните, что сборка станка с ЧПУ — это сложный процесс, требующий знаний и навыков. Не стесняйтесь обращаться за советом к опытным моделистам.

Преимущества самодельного фрезерного станка с ЧПУ

Создание станка своими руками имеет ряд преимуществ:

• Существенная экономия средств по сравнению с покупкой готового
• Возможность кастомизации под свои задачи
• Полное понимание устройства и принципов работы
• Простота ремонта и модернизации
• Чувство гордости за созданный своими руками инструмент

При правильном подходе самодельный станок может не уступать по характеристикам заводским моделям начального уровня.

Сложности при создании ЧПУ станка своими руками

Однако у самостоятельной сборки есть и определенные трудности:

• Требуются специальные знания и навыки
• Высокая трудоемкость процесса
• Сложность точной настройки и калибровки
• Риск ошибок при проектировании
• Отсутствие гарантии и сервисной поддержки

Важно трезво оценить свои возможности перед началом работы над станком. Возможно, для новичка лучше начать с готового набора для сборки.

Заключение

Создание фрезерного станка с ЧПУ своими руками — это сложный, но интересный проект. Он требует времени, терпения и определенных навыков. Но результатом станет уникальный инструмент, созданный с учетом ваших потребностей.

При правильном подходе самодельный станок может стать отличным дополнением домашней мастерской или небольшого производства. Главное — тщательно спланировать процесс и не бояться экспериментировать.

ЧПУ станок своими руками. Инструкция по сборке станка Моделист3040-4060-4090 образца 2015г

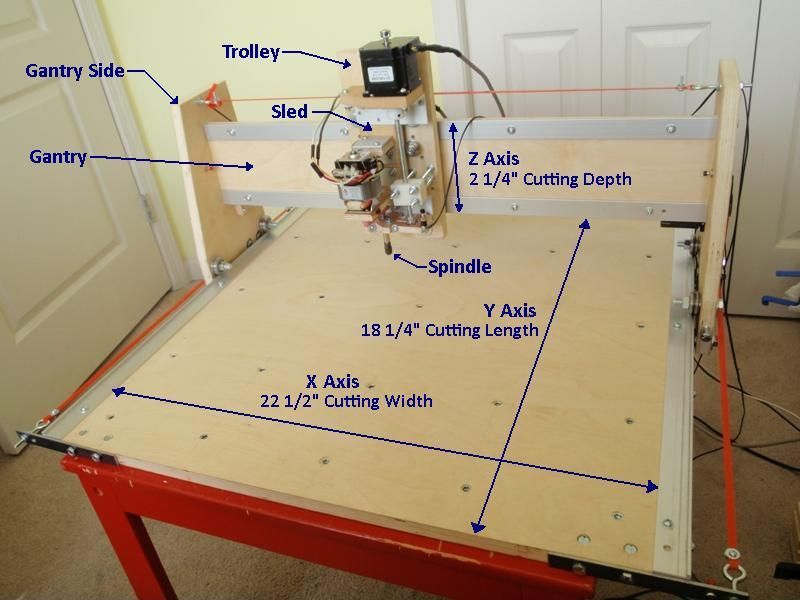

Расположение осей X, Y, Z настольного фрезерно-гравировального станка ЧПУ :

Ось Z перемещает инструмент(фрезер) по вертикали(вниз-вверх)
Ось Х — перемещает каретку Z в поперечном направлении(влево-вправо).
Ось Y — перемещает подвижный стол(вперед-назад).

С устройством фрезно-гравировального станка можно ознакомиться  выбор и устройство фрезерно-гравировального станка



Состав набора ЧПУ станка Моделист3040 и Моделист4060 и и Моделист4090

I Набор фрезерованных деталей из фанеры для самостоятельной сборки

Комплект фрезерованных деталей для сборки станка с ЧПУ с подвижным порталом состоит из:

1) Стойки портала фрезерного станка с ЧПУ

2) набор фрезерованных деталей станка ЧПУ для сборки оси Z

3) набор фрезерованных деталей станка ЧПУ для каркаса стола

4) набор фрезерованных деталей станка ЧПУ для сборки опор шаговых двигателей и крепления шпинделя

II Набор механики фрезерного станка включает:

1. муфта для соединения вала шагового двигателя с ходовым винтом станка — (3шт.).

2. стальные направляющие линейного перемещения для ЧПУ станка Моделист3040:

— 20мм (2шт.) для оси Y,

— 16мм (2шт.) для оси Х,

— 12мм(2шт) для оси Z

Для ЧПУ станка Моделист4060 диаметр направляющих линейного перемещения:

— 20мм (4шт.) для осей Х и Y,

— 12мм(2шт) для оси Z.

Для ЧПУ станка Моделист4090 диаметр направляющих линейного перемещения:

— 25мм (2шт.) для оси Y,

— 20мм (2шт.) для оси Х,

— 12мм(2шт) для оси Z.

3. линейные подшипники качения для фрезерного станка Моделист3040:

— линейные подшипники в алюминиевом блоке SC20UU (4шт.)  для оси Y,

— линейные подшипники LM16UU (4шт.)  для оси Х,

— линейные подшипники LM12UU (4шт.) для оси Z.

Для фрезерного станка Моделист4060:

— линейные подшипники в алюминиевом блоке SC20UU (4шт.)  для оси Y,

— линейные подшипники LM20UU (4шт.)  для оси Х,

— линейные подшипники LM12UU (4шт. ) для оси Z.

Для фрезерного станка Моделист4090:

— линейные подшипники в алюминиевом блоке SC25UU (4шт.)  для оси Y,

— линейные подшипники LM20UU (4шт.)  для оси Х,

— линейные подшипники LM12UU (4шт.) для оси Z.

4.  ходовые винты для осей X и Y шариковинтовая передача SFU1605 диаметр 16мм, шаг 5мм,

для оси Z трапецеидальные винты TR12x3 (шаг 3мм) — (1шт.) c обработкой концов под d=8мм.

5.  радиальные подшипники крепления ходовых винтов -(4шт.) один подшипник в алюминиевом блоке для оси Z.

6.  ходовая гайки из графитонаполненного капролона  для оси Z (1шт.)

7.  крепеж

Рисунок 1. Детали для сборки каретки Z настольного ЧПУ станка, вариант с ходовым трапецеидальным винтом



Рисунок 2. Детали для сборки каретки Z настольного ЧПУ станка, вариант с ходовым винтом ШВП

Рисунок 3. Детали для сборки настольного ЧПУ станка

III Набор электроники фрезерного станка с ЧПУ:

1. Для станка с ЧПУ Моделист3040: шаговые двигатели NEMA23  23HS5630 (размер 57х56мм, крутящий момент 12,6кг*см, ток 3,0А, сопротивление фазы 0,8Ом, индуктивность 2,4mH, диаметр вала 6,35мм) — 3шт.

2.  контроллер шаговых двигателей ЧПУ станка на специализированных микрошаговых драйверах компании Toshiba ТВ6560 в закрытом алюминиевом корпусе

3. блок питания 24 В  10,5 A

4. комплект подсоединительных проводов



Последовательность сборки фрезерного станка чпу с подвижным столом.

Система линейного перемещения любого станка состоит из  двух деталей: шариковая втулка — это элемент который движется и неподвижного элемента системы — линейная направляющая или вал(линейная опора). Линейные подшипники могут быть разных видов: втулка, разрезная втулка, втулка в алюминиевом корпусе для удобства крепления, шариковая каретка, роликовая каретка, основная функция которых — нести нагрузку, обеспечивая стабильное и точное перемещение. Применение линейных подшипников(трение качения) вместо втулок скольжения позволяет значительно снизить трение и использовать всю мощность шаговых двигателей на полезную работу резки.

Рисунок 4

1 Смазать линейные подшипники системы линейного перемещения фрезерного станка  специальной смазкой (можно использовать Литол-24(продается в магазинах авто запчастей)).



2 Сборка оси Z фрезерного станка с ЧПУ.

Сборка оси Z описана в инструкции «Инструкция по сборке каретки Z»



3 Сборка стола фрезерного ЧПУ станка, ось Y

3.1 Вставить и закрепить винт ШВП оси Х, рисунок 5.



Рисунок 5



3.2 Закрепить заднюю стенку каретки Z, рисунок 6.



Рисунок 6.

3.3 Собрать портал, рисунок 7.



Рисунок 7.

 3.4 Закрепить заднюю стенку портала, рисунок 8, с использованием шурупов 3х25 из комплекта.



Рисунок 8. Крепление задней стенки портала.

 4 Установка портала на станину станка, рисунок 8

Рисунок 8. Сборка настольного гравировально-фрезерного станка с ЧПУ

5 Установка шаговых двигателей.

Для установки шаговых двигателей используйте детали крепления из набора фрезерованных деталей станка ЧПУ для сборки опор шаговых двигателей Nema23 для фрезерного станка Моделист3030.



 Рисунок 15. Установка шаговых двигателей.

Установить муфты 5х8мм для соединения вала двигателя с ходовым винтом. Закрепить шаговые двигатели на станок, для крепления используйте винт М4х55 из комплекта, рисунок 15.



6 Закрепите контроллер на задней стенке фрезерно-гравировального станка, и подключите к нему клеммники моторов.



7 Установка фрезера.

Крепление фрезера осуществляется за шейку инструмента или корпус. Стандартный диаметр шейки бытовых фрезеров 43мм. Диаметр шпинделя 300Вт — 52мм, крепление за корпус. Для установки соберите крепление фрезера, детали крепления на рисунке 16. Используйте шуруп 3х30мм из комплекта.



Рисунок 16 Крепление шпинделя 43мм



Рисунок 17 Шпиндель с креплением на ЧПУ станок

При установке дремель подобных инструментов(граверов), кроме этого потребуется дополнительное крепление корпуса гравера к каретке Z хомутом, рисунок 18.



Рисунок 18 Крепление гравера на фрезерный станок.



Имеется возможность установка насадки для подключения пылесоса



Магазин чпу станков хобби класса

Руководство по DIY фрезерному станку с ЧПУ

Как применение фрезерных станков с ЧПУ на крупных механических заводах, деревообрабатывающий станок с ЧПУ DIY постепенно завоевал популярность в небольших и домашних мастерских. Если вы решили построить самодельный фрезерный станок с ЧПУ или, может быть, вы только думаете об этом, с чего начать? Что нужно учитывать перед станком с ЧПУ для дерева своими руками? Какие типы комплектов DIY для фрезерных станков с ЧПУ следует покупать? Если вы ищете ответы на эти вопросы, это руководство для вас. Это руководство может помочь вам понять, что нужно делать при самостоятельном создании станка с ЧПУ для дерева.

Почему DIY фрезерный станок с ЧПУ

Есть много причин, по которым люди хотят сделать фрезерный станок с ЧПУ своими руками. Как мы знаем, существует множество типов станков с ЧПУ для разных целей, и некоторые из них с множеством функций могут быть очень дорогими. Поэтому иногда люди хотят сделать станок с ЧПУ для дерева своими руками только потому, что не могут позволить себе купить его с полки. Кроме того, если вы владелец небольшой мастерской или любитель ремесел, который любит делать вещи своими руками, вам могут не понадобиться слишком сложные функции фрезерного станка с ЧПУ, поэтому вы можете выбрать фрезерный станок с ЧПУ своими руками. Также существует большая гибкость при разработке и изготовлении самодельного фрезерного станка с ЧПУ. Вы сможете настроить свой фрезерный станок с ЧПУ в соответствии со своими особыми и уникальными требованиями.

Что умеет фрезерный станок с ЧПУ своими руками

Как следует из названия, DIY CNC router означает самостоятельную сборку фрезерного станка с ЧПУ в соответствии с вашими конкретными потребностями. Многие владельцы небольших заводов или мастерских, а также любители предпочитают самодельные станки с ЧПУ по дереву для обработки своих специальных изделий или поделок, таких как рельефные скульптуры, формы, рекламные вывески, игрушки и т. Д., И многие предпочитают строить станки с ЧПУ для дерева своими руками. для резки деревянных или металлических пластин для изготовления изделий из дерева и мебели, таких как шкафы, гардеробы, музыкальные инструменты и т. д. Покупка готового фрезерного станка с ЧПУ может сэкономить много хлопот, но в то же время может привести к отходам. Поскольку владельцы мастерских или любители могут использовать только одну или две функции станка с ЧПУ или могут потребовать простой настройки, дополнительные функции станка с ЧПУ могут привести к пустой трате денег и ресурсов. Кроме того, DIY-фрезерный станок с ЧПУ может потребовать относительно сильных практических навыков и определенных знаний о станке с ЧПУ.

Что нужно учитывать перед фрезером с ЧПУ своими руками

Но прежде чем начать сборку самодельного фрезерного станка с ЧПУ, вам необходимо принять во внимание несколько моментов, в том числе:
Цель: Какой станок с ЧПУ для дерева своими руками вы хотите построить? Что вы хотите сделать с помощью этого станка с ЧПУ для дерева своими руками? Эти два вопроса сильно повлияют на ваш выбор технических характеристик и материала для вашего станка с ЧПУ.
бюджет: Сколько вы можете позволить себе потратить на этот DIY-фрезерный станок с ЧПУ? Некоторые из них дороже других, а для некоторых может потребоваться больше программного обеспечения или инструментов, чем для других, что влечет дополнительные расходы. Например, небольшой гравировальный станок с ЧПУ по дереву может стоить всего 200 долларов, а большой станок с ЧПУ для резки дерева и алюминия может стоить 600 долларов или даже больше. Следовательно, вам нужно будет определить бюджет, который вы готовы и готовы заплатить за DIY-маршрутизатор с ЧПУ.
Возможности: Еще одна важная проблема, которую вы должны учитывать, — это ваши возможности для самостоятельного изготовления станков с ЧПУ по дереву. Вам нужно будет реалистично оценить свои технические навыки. Некоторые станки с ЧПУ построить проще, чем другие, а некоторые могут допускать более низкие допуски. Кроме того, на ваш выбор также повлияют сильные навыки работы с деревом и сильные навыки работы с металлом.
Время: Если у вас будет достаточно времени, вы сможете построить практически все, что угодно. Но сколько времени вы действительно можете посвятить фрезеру с ЧПУ своими руками? Для создания собственного маршрутизатора с ЧПУ предстоит проделать огромную работу, поэтому процесс сборки может занять больше времени, чем вы думаете. Поэтому, если у вас мало времени, вы можете построить только простой станок с ЧПУ для дерева, а если у вас будет достаточно времени, вы можете построить относительно более сложный станок с ЧПУ для дерева своими руками, чтобы лучше удовлетворить ваши потребности.
После того, как вы четко сформулировали свою цель, составили бюджет, поняли свои навыки и определили график, вы можете приступить к DIY-маршрутизатору с ЧПУ.

Преимущества и недостатки фрезерного станка с ЧПУ своими руками

Создание собственного фрезерного станка с ЧПУ имеет ряд преимуществ. Прежде всего, он может реализовать настраиваемость. Когда вы покупаете фрезерный станок с ЧПУ, он может не иметь необходимых вам функций или заставлять вас доплачивать за функции, которые вам не нужны. Если вы создадите его самостоятельно, вы можете сами выбрать, какие наборы DIY с ЧПУ включать, а какие нет. Во-вторых, создание собственного фрезерного станка с ЧПУ может сэкономить много денег. Покупка готового фрезерного станка по дереву с ЧПУ часто стоит несколько сотен и даже тысяч долларов, но самодельный станок с ЧПУ по дереву может достичь того же результата по гораздо более низкой цене. В-третьих, вы можете создавать потрясающие вещи. Если вы хотите развивать свой собственный бизнес, производить необычные детали или просто создавать уникальные изделия ручной работы, вы можете построить фрезерный станок с ЧПУ с наборами DIY фрезерного станка с ЧПУ, которые вам нужны для достижения ваших конкретных целей, и вы получите ощущение успеха от изготовления вещей. самостоятельно, как фрезерный станок с ЧПУ, так и сделанные им вещи.
С другой стороны, фрезерный станок с ЧПУ своими руками также имеет ряд недостатков. Например, создание фрезерного станка с ЧПУ занимает гораздо больше времени и рабочей нагрузки, чем просто его покупка. Возможно, вам придется самостоятельно выбрать и купить комплекты DIY с ЧПУ, будь то механические или электрические детали. Это может потребовать от вас обратиться к большому количеству материалов и сравнить наборы DIY фрезерных станков с ЧПУ различных марок и конфигураций, что отнимет много времени и энергии. Более того, DIY-фрезерный станок с ЧПУ требует относительно сильных возможностей DIY. Так что, если вы не умеете строить вещи своими руками, создание собственного фрезерного станка с ЧПУ может показаться вам немного сложным.

Что вы«Мне понадобится DIY фрезерный станок с ЧПУ

Как вы уже догадались, когда дело доходит до создания маршрутизатора, существует множество возможностей. Однако для фрезерного станка с ЧПУ в основном требуются следующие детали:
Механические части, в основном в том числе:

1. Инструменты, такие как режущие инструменты
2. Рамка
3. Подшипники, направляющие / рельсы
4. Стол, подставки
5. Прокладки, шайбы, гайки, винты, болты и т. Д.

Электронные части, в основном в том числе:

1. Плата процессора / управления (некоторые машины могут использовать ПК)
2. Шпиндели
3. Драйверы, моторы
4. Инверторы, предохранители, автоматический выключатель,
5. Компьютерное программное обеспечение
6. Источник питания

Знание того, какой тип фрезерного станка с ЧПУ вы хотите построить, может помочь вам выбрать правильные детали. Если вы все еще не можете принять какое-либо решение относительно маршрутизатора DIY с ЧПУ, вы можете связаться с Blue Elephant, чтобы помочь вам. Blue Elephant предоставит вам оптимизированные решения, которые помогут вам построить фрезерный станок с ЧПУ.


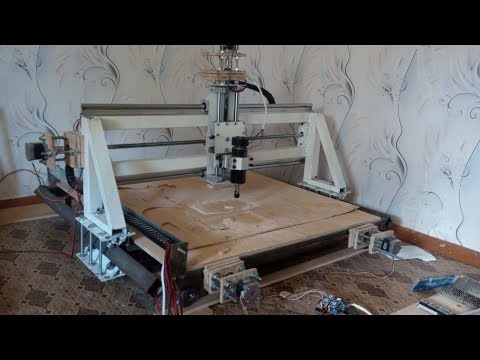

Шаги к DIY фрезеру с ЧПУ

1. Дизайн

Жесткость вашей конструкции очень важна, и она будет определять режущие способности и качество поверхности, которые создает DIY-фрезерный станок с ЧПУ. Так что, если вы решили сделать фрезерный станок с ЧПУ самостоятельно, держу пари, что у вас есть базовая схема проектирования. На этом этапе вам нужно будет решить несколько вопросов, в том числе общий размер, тип фрезерного станка, перемещение стола или портал, требуемую площадь резки, размер станка, требования к допускам, материалы и инструменты и т. Д.
После определения следующих проблем вы можете нарисовать чертеж для DIY-маршрутизатора с ЧПУ с помощью некоторого программного обеспечения CAD. Если вы обнаружите что-то неуместное в процессе сборки собственного фрезерного станка с ЧПУ, вам, возможно, придется вернуться, чтобы изменить чертеж. После того, как вы сделаете чертеж, самое время купить необходимые комплекты фрезерного станка с ЧПУ.

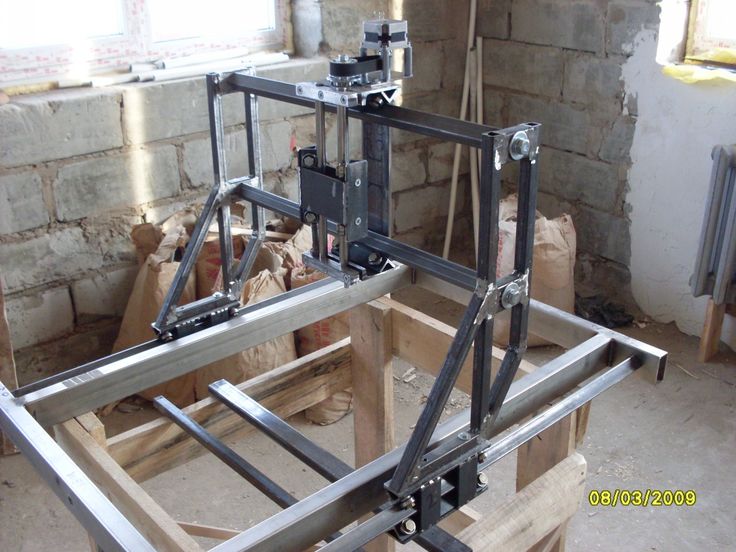

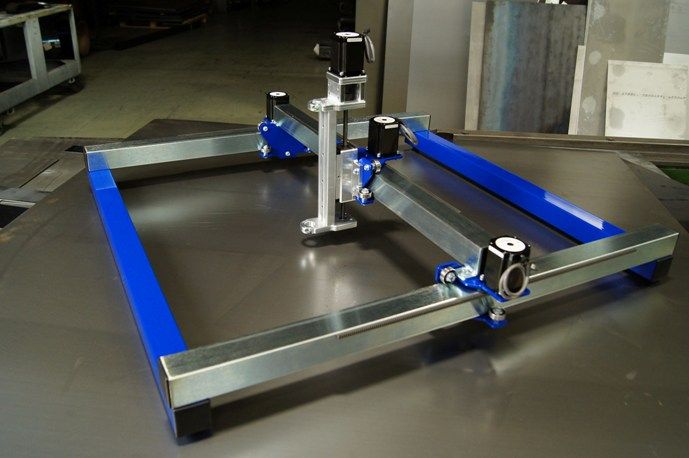

2. Постройте каркас.

Рама — это то, что скрепляет все остальные части вашего самодельного фрезерного станка с ЧПУ. Следовательно, это первая деталь, которую вы сделаете при создании собственного фрезерного станка с ЧПУ. Металлы — хороший выбор для вашей рамы, поскольку они обладают хорошей стабильностью и жесткостью. Рама правильной формы, в свою очередь, продлит срок службы фрезерного станка с ЧПУ. Конструкция рамы DIY-фрезерного станка с ЧПУ также частично определяется материалами и расходными материалами, которые у вас есть, количеством шарико-винтовых пар, направляющих и двигателей, которые позволяет ваш бюджет и т. Д.

3.

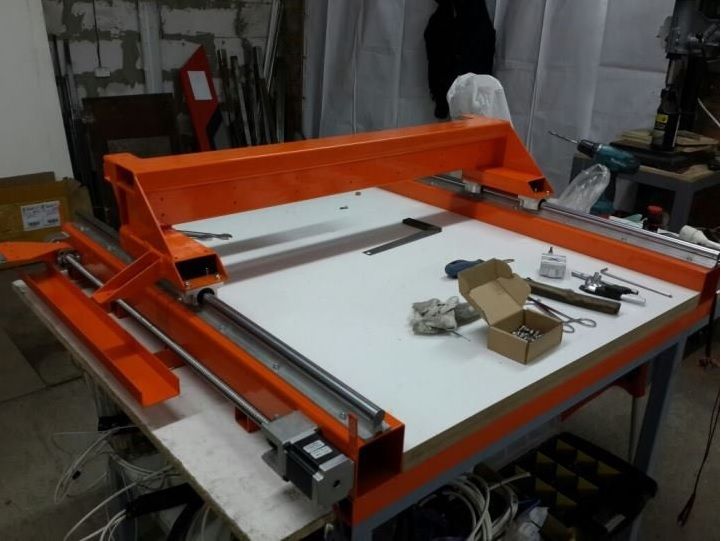

Установить портал

Портал позволяет механическому инструменту перемещаться по оси Y фрезерного станка с ЧПУ, и он будет удерживать инструмент вашего самодельного фрезерного станка с ЧПУ на месте над рабочим пространством. Хорошая конструкция портала — один из самых важных факторов для DIY-фрезерного станка с ЧПУ. Что касается способа передачи, вы можете выбрать шарико-винтовые передачи или линейные стойки для портала в зависимости от ваших потребностей. Перед установкой портала вам необходимо спроектировать портал в соответствии с требованиями к силе, с которыми он может столкнуться. Это предотвратит чрезмерное напряжение и нагрузку на такие детали, как подшипники, шариковая винтовая пара, двигатель и другие комплекты самодельного фрезерного станка с ЧПУ.

4.

Установите узел оси Z

Узел оси Z в основном состоит из шпинделя и инструмента. Сам шпиндель будет двигаться вверх и вниз по оси Z вашего самодельного фрезерного станка с ЧПУ. Вы можете выбрать подключение системы водяного или воздушного охлаждения и системы пылеудаления в зависимости от ваших потребностей и бюджета. Обычно используемые марки шпинделей включают Changsheng, Италия HSD и т. Д. Существует большое разнообразие обрабатывающих инструментов. Металлорежущие инструменты обычно используются для многих операций, но более сложные станки могут использовать инструменты лазерной или плазменной резки. Вы можете выбрать шпиндель и инструмент по своему назначению и бюджету.

5.

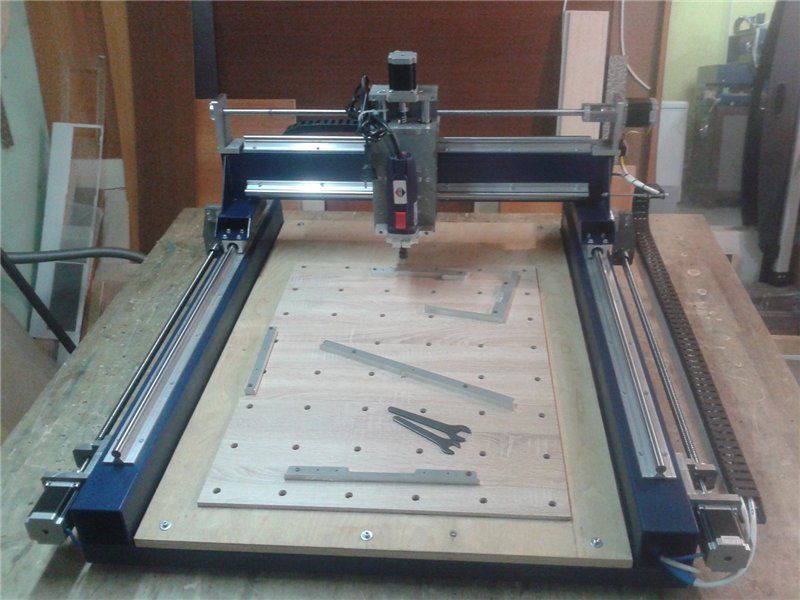

Установите узел оси Y

Ось Y также является важной частью фрезерного станка с ЧПУ. Обычно он крепится по бокам рамы. Добавление подшипников и направляющих рельсов к DIY-маршрутизатору с ЧПУ поможет сохранить жесткость маршрутизатора, а также позволит порталу двигаться вперед и назад по оси Y. Существует два основных типа направляющих: круглые и квадратные. Круглый рельс имеет высокую грузоподъемность, низкую стоимость, короткий производственный цикл и простоту установки. При этом квадратный рельс отличается высокой точностью позиционирования, хорошим воспроизведением и малым коэффициентом трения. Вы можете выбрать круглую орбиту или линейную квадратную направляющую для своего самодельного фрезерного станка с ЧПУ в соответствии с вашим дизайном и бюджетом.

6.

Установить приводную систему

Теперь, когда вы установили основные детали, которые позволяют инструменту вашего самодельного фрезерного станка с ЧПУ двигаться вперед и назад, пришло время добавить систему, которая действительно заставляет его перемещаться по осям. Это система привода, которая в основном включает приводы, двигатели, шкивы, винты, гайки и другие детали. Двигатели и драйверы могут быть разделены на серводвигатель или шаговый двигатель и сервопривод или шаговый драйвер. Вы можете выбрать подходящий двигатель и драйвер для самодельного фрезерного станка с ЧПУ в соответствии с вашими потребностями и бюджетом. Выбранные вами двигатель и драйвер должны быть одного типа.

7.

Установите электронные детали

Теперь вы готовы установить электрические детали для фрезерного станка с ЧПУ. У DIY-маршрутизатора с ЧПУ много электрических аспектов, и эти электрические детали жизненно важны для работы вашего маршрутизатора с ЧПУ. Эти электронные компоненты обычно включают в себя контроллеры, процессоры, инверторы, предохранители, автоматические выключатели, концевые выключатели, проводку двигателя, кнопки и другие наборы для самостоятельной работы с ЧПУ. Есть также некоторые электронные функции, которые не часто требуются, такие как ручной генератор импульсов (MPG), кнопка аварийной остановки, датчики инструмента касания и т. Д. Эти детали могут быть или не быть важными для маршрутизатора с ЧПУ, но они увеличивают количество пользователей. дружелюбие. Точно так же вы можете выбрать электронные компоненты для вашего фрезерного станка с ЧПУ, исходя из ваших собственных целей и бюджета.

8.

Установить рабочий стол

Рабочий стол фрезерного станка с ЧПУ — это поверхность, на которой он будет работать. Он должен позволять легко и надежно зажимать материал. Рабочий стол может быть изготовлен из фанеры, МДФ или металла. Если вашего бюджета достаточно, вы можете выбрать Т-образный паз и вакуумный стол для своего фрезерного станка с ЧПУ, а если у вас ограниченный бюджет и вам нужно резать твердые материалы, вы можете выбрать обычный алюминиевый стол.

9.

Выберите систему управления

Система управления жизненно важна для работы фрезерного станка с ЧПУ, и она действует как «мозг» всей системы. Это часть, которая интерпретирует сигналы, подаваемые процессором или компьютером, и преобразует их в сигналы для электронных частей вашего маршрутизатора с ЧПУ. Контроллеры бывают разных производителей, таких как Германия Siemens, Тайвань SYNTEC, итальянский OSAI и т. Д. Вы можете выбрать тот, который вам по карману, при создании DIY-маршрутизатора с ЧПУ.

10

Выбрать программное обеспечение

Чтобы ваш DIY-маршрутизатор с ЧПУ работал, вам также необходимо выбрать программное обеспечение для управления маршрутизатором. Большая часть программного обеспечения будет использовать такие языки, как G-код, для управления движением вашего фрезерного станка с ЧПУ по трем осям, что позволит вам выполнять свою обработку. Вы можете выбрать подходящее программное обеспечение в соответствии с вашими целями и бюджетом при создании фрезерного станка с ЧПУ.

Заключение

После выполнения вышеуказанных шагов вы сможете приступить к эксплуатации своего DIY-маршрутизатора с ЧПУ. Теперь вы можете воспользоваться преимуществами собственного станка с ЧПУ для дерева. Как только вы сможете эффективно использовать фрезерный станок с ЧПУ, он станет отличным инструментом для вашего рабочего пространства.

Если вы обнаружите какие-либо проблемы или трудности в процессе самостоятельного изготовления фрезерного станка с ЧПУ или у вас возникнут проблемы с выбором правильных комплектов DIY-маршрутизатора с ЧПУ, вы можете обратиться за помощью к Blue Elephant. Компания Blue Elephant имеет богатый опыт как в создании DIY-фрезерных станков с ЧПУ, так и в производстве индивидуальных фрезерных станков с ЧПУ. Мы можем не только предоставить вам профессиональный процесс самостоятельного изготовления, но и предоставить различные типы машин. Не стесняйтесь обращаться к нам, если вы хотите узнать больше о DIY-фрезерном станке с ЧПУ.


IndyMill — самодельный станок с ЧПУ по металлу с открытым исходным кодом — Indystry.cc

IndyMill — это проект, начатый Никодемом Бартником в качестве модернизации станка с ЧПУ Dremel. Основная идея этого проекта состоит в том, чтобы создать простой в сборке станок с ЧПУ, который сможет воспроизвести любой человек во всем мире. Использование популярных и легкодоступных компонентов — лишь одна из многих проблем в дороге. Хорошая документация так же важна, как и хороший дизайн, эти два компонента должны собраться вместе, чтобы создать выдающийся проект, и это цель. Ниже Вы можете увидеть актуальный список видео и несколько фотографий этого проекта, а также список файлов и деталей. Также подпишитесь на рассылку, чтобы быть в курсе:

Список деталей

Ниже вы можете найти таблицы со всеми деталями, которые я использовал для сборки IndyMill. Таблица разделена на механику и электронику, если вы предпочитаете лист Excel, который можно легко распечатать, экспортировать и открыть на своем компьютере, вы можете найти его здесь:
Лист Excel — детали IndyMill

Сборка IndyMill на основе этого списка деталей имеет рабочая зона около 520х400х115мм. Внешние размеры 760х660х360 мм. Конечно, используя более длинные профили, линейные направляющие и шарико-винтовые пары, вы можете сделать его больше.

Чтобы вам было проще собирать IndyMill, я постепенно добавляю в свой магазин больше продуктов, чтобы вы могли легко купить и собрать свою машину, если хотите. Just recently I added a set of screws and bearings:

Mechanics

8 7TW 7TW903h https://bit.ly/SF903h https://bit.ly/2E44Tpj 3 902H18 https://bit.ly/ 8/

2 /bit.ly/31PSNZh 9020ZNZ

https://bit.

ly/31018 902L18 902L18 https://bit.ly2y/3f https://bit.ly/2E1ev4t

Name	Quantity	Banggood	Aliexpress	Amazon
Profile 20×40 600 мм	2	https://bit.ly/3iGGfdM	https://bit.ly/30VoyRv	https://amzn.to/3B9BG4G
Профиль 20×40 666 мм	2	1 9: https/ /bit. ly/2XYn3QE	https://bit.ly/3kC0ZoJ	https://amzn.to/3B9BG4G
Профиль 20×80 600 мм	2	https://bitly /2Y03gQL	https://bit.ly/2PRw7Cs	https://amzn.to/3B9BthU
Трапециевидный ходовой винт 220 мм	1	https://bit.ly/2ps5r4c	https://bit.ly/31nef0z	https://amzn.to/3zpxgs4
. ://bit.ly/3fR7yQJ	https://bit.ly/2xpnVTR	https://amzn.to/3mBfTyM
ШВП SFU1605 600 мм	2	https://bitly /2PQIXkg	https://bit. ly/2xpnVTR	https://amzn.to/3yeHyrH
Линейная направляющая MGN12 600 мм	2	https://bit.ly/2DSsF85	https://bit.ly/2XY4ADA	https://amzn.to/2UQD0dp
Linear Rail MGN12 650mm	2	https ://bit.ly/2DSsF85	https://bit.ly/2XY4ADA	https://amzn.to/3yjJ7o4
Линейная направляющая MGN12 200 мм	2	https://bit.ly /3gVz94w	https://bit.ly/3fWvn9N	https://amzn.to/3zmz3Mj
Линейный рельсовый блок MGN12H	12	https://bit. ly/3gVz94w	https://bit.ly/3gVSOBm	https://amzn.to/3zmosBh
60000RS Подшипник 1 1: /bit.ly/30RjJsl	https://bit.ly/30Uv0by	https://amzn.to/3BtqgsX
6201RS Подшипник	6	https://amzn.to/2Y0GRWv
608RS Подшипник	1	https://bit.ly/33Wh6Hz	https://bit.ly/2XYrk6t	https://amzn.to/3kvRVCz
Муфта от 8 до 10 мм	://bit.ly/30SUCoV	https://bit.ly/3gWQAS3	https://amzn. to/3gAvYB5
Закрытый ремень GT2 200 мм	1	https://bit.ly /3aoq69M	https://bit.ly/2Yfwmfl	https://amzn.to/3DgIe3z
GT2 8мм Шкивы	2	https://bit.ly/31Ms1RH	https://bit.ly/31KuTym	https://amzn.to/3BfyXXv
Trapezoidal Lead Screw Lock Collar	3	https://bit.ly/2Fn9y6E	https://bit.ly/3gVOySf	https://amzn.to/3koSoX7
Угловые соединители	2	https://bit.ly/ 3fVVIVc	https://bit. ly/3kGIdfO	https://amzn.to/3mEnug2
Винты M3x16 мм	14	https://bit.ly/31QrePG	https://bit.ly/3fUVyh2	https://amzn.to/3DhWYyZ
M3x10 mm screws	60	https: //bit.ly/31QrePG	https://bit.ly/2PSy3e0	https://amzn.to/3Bf5rRQ
Винты M3x8 мм	26	https://bit.ly/31QrePGrePG	https://bit.ly/30TJGHN	https://amzn.to/3krYgyL
Гайка M3	4	https://bit.ly/3uPUI04	https://bit. ly/3HQZ7U5	https://amzn.to/3mCoMIu
Т-образная гайка M3	219 https/9: /bit.ly/2E5v3rN	https://bit.ly/30WttBP	https://amzn.to/3DkI6jr
Винты M5x20 мм	24	https://bit.ly/2CnrOvo	https://amzn.to/3mxdEg0
Винты M5x16 мм	6	https://bit.ly/31PSNZh	https://bit.ly/2CnrOvo	https://amzn.to/3mBVaLs
Винты M5x12 мм	https://bit.ly/2CnrOvo	https://amzn.to/3mx2RT7
Винты M5x10 мм	4	https://bit.ly/2CnrOvo	https://amzn.to/3jluM6y
Т-образная гайка M5	20	https://bit.ly/2FnQDIX	https://bit.ly/30WttBP	https://amzn.to/3mBuNW2
Гайка M5	214 90 https:// bit.ly/31Sl3KX	https://bit.ly/2PSv710	https://amzn.to/3sN7hGB
Винты M6x12 мм	20	https://amzn.to/3yoLbLr
Гайка с мелкой резьбой M12x1	3	–	https://bit.ly/2FhzHDH	https://amzn. to/3mAdhRL

Electronics

918. .to/3BnVMtp8 https://bit.ly/90PMi //amzn.to/3mzGw7i

Name	Quantity	Banggood	ALIEXPRESS	Amazon
NEMA23 Stepper Motor	4	HTTPS://bit.ly/2Y0BNRI	HTTPS://bit.ly/2Y0BNRI
IndyShield	1	–	–	–
TB6600 Stepper Drivers	4	https://bit.ly/33VQFSs	https://bit. ly/2PSt2lG	https://amzn.to/3sK9QJR
Arduino UNO	1	https://bit.ly/3gVqtLs	https://bit.ly/3gVqtLs	https://amznto.8 /3Lxr1qx
Блок питания 12 В, 30 А	1	https://bit.ly/30RaqZA	https://bit.ly/3kJOtDu	https://amzn.to/3gKI6Ps
Розетка переменного тока	1	https://bit.ly /30Tk2mr	https://bit.ly/30REsfK	https://amzn.to/3gOcb0B
Кабели	–	https://bit.ly/2PQ2qlc 900 .ly/3kH9TBh	https://amzn. to/3Jzmz97
4-контактные разъемы	4	https://bit.ly/30UUpSi	https://bit.ly/3am7dUU	https://amzn.to/3LzjFCO
Шпиндель 500 Вт	1	https://bit.ly/3gVpcnx	1 90 https://bit.ly/3gVpcnx	1 90 https://bit.ly/3gVpcnx	1 90. ly/3iCR4NJ	https://amzn.to/3rOxHIY
Шпиндель 1,5 кВт	1	https://bit.ly/3kGN4O7
Инвертор для шпинделя 1,5 кВт	1	https://bit.ly/2E0aHQO	https://bit. ly/2PMiLHE	https://amzn.to/3mzGw7i

Инструкция по сборке

Приведенный выше список деталей и файлы внизу — это все, что вам нужно для сборки IndyMill. Это с открытым исходным кодом, поэтому вам не нужно ничего платить за файлы или дизайн. Но я подумал, что сделаю подробную инструкцию, чтобы кому-то из вас было проще собрать этот проект и заодно поддержать мою работу. Это 40 страниц, более 60 рисунков и много полезной информации о процессе сборки. Это PDF-файл, поэтому вы можете поместить его на свой компьютер, смартфон, планшет или даже распечатать. И это всего 10 долларов. Повторюсь, для сборки этого проекта он вам не нужен, но если вы хотите упростить процесс сборки и одновременно поддержать мою работу, вы можете получить инструкцию здесь:

Купить на

Ниже вы можете скачать файлы DXF, вы можете использовать эти файлы для заказа лазерной резки деталей. Их нужно вырезать из 6-мм стали или алюминия (и всего две маленькие детали вырезать из 8-мм стали или алюминия, см. таблицу ниже).
Если вы собираетесь заказать или изготовить его самостоятельно, просто отправьте эти файлы в компанию, у которой есть лазерный резак, способный резать сталь. Убедитесь, что они могут вырезать все отверстия. Вам нужно каждый файл вырезать только один раз. Все файлы DXF имеют формат мм.

Металлические пластины IndyMill Файлы DXF Загрузить файлы DXF

Я также продаю комплект стальных пластин для IndyMill. Комплект имеет порошковое покрытие RAL5019, и я вручную нарезаю все отверстия, чтобы комплект был готов к сборке прямо из коробки. Также доступен комплект из неокрашенной и нетронутой стали. Если у вас есть какие-либо вопросы по комплектам, пожалуйста, дайте мне знать!

Наименование	Количество	Толщина материала
Пластина шпинделя 500 Вт.dxf	1	6 мм
Слева двигателя. 1	6 мм
Винт.0021	6 мм
y оси справа	8 мм
Рельс оси Z2.dxf	1	8 мм

Вам также понадобятся некоторые 3D-печатные детали, все вы можете найти ниже в ZIP-архиве STL. Настройки, которые я использую для их печати: заполнение 40%, 3 периметра, высота слоя 0,3 мм (с соплом 0,6 мм).

IndyMill-STLDownload STL Files

10018 x halder гайки оси. Stl

Part Name	Quantity
6000 holder.stl	3
Ball screw block X axis flap.stl	1
Шарико-винтовой блок, ось X. stl	1
Шарико-винтовой блок, ось Y, клапан.stl	2
Шарико-винтовой блок, ось Y.stl	2
1
Y Держатель гайки оси оси слева. 1
Держатель гайки оси Z.stl	1

Если у вас нет 3D-принтера и вы не можете распечатать детали, вы можете заказать их в моем магазине:

Видео

Вот все видео, которые я сделал об IndyMill (плюс обновления ниже). Я настоятельно рекомендую просмотреть их все, прежде чем начинать создавать что-то одно. В каждом из них много полезной информации и пошагово показан процесс сборки. Кроме того, вы можете более подробно рассмотреть сбои, процесс проектирования и некоторые решения проблем 🙂

IndyShield

IndyShield — это плата Arduino UNO с винтовыми клеммами для упрощения подключения электроники к фрезерному станку с ЧПУ. Он разработан для работы с GRBL, поэтому вы можете легко использовать его не только для IndyMill, но и для любого другого станка с ЧПУ, который вы хотите построить. Вы можете скачать дизайн печатной платы ниже, и если вы хотите купить его, загляните в мой магазин:

Конечно, поскольку мой проект с открытым исходным кодом, ниже вы можете найти ZIP-архив со всеми файлами дизайна IndyShield (созданного в Eagle). Не стесняйтесь изменять его и делиться с другими, только не забудьте поставить ссылку на мой проект 🙂

IndyShield V2 – indystry.ccСкачать

Если вы хотите поддержать мои проекты (буду очень признателен!) Вы можете сделать это через Patreon (ссылка ниже). Вы также можете поддержать меня через PayPal!

Стань покровителем!

Обновления

Я решил добавить концевые выключатели, датчик z, аварийную кнопку, светодиодную подсветку и доску с резьбой, так как считаю эти обновления наиболее полезными для меня. Я работаю над зажимной системой для этой доски и пылезащитного башмака (я хочу создать очень универсальный и простой в изготовлении пылезащитный башмак для шпинделя мощностью 500 Вт). Файл stl держателя концевых выключателей можно найти в ZIP-архиве со всеми файлами STL в разделе файлов выше. Здесь у вас есть ссылки на некоторые вещи, которые я использовал для обновлений:

q 900r2 https://amzn.to/

Name	Quantity	Banggood	Aliexpress	Amazon
Limit switches	3	https://bit.ly/368SJHr	https://bit.ly/3fEjhDu	https://amzn.to/3oODmgl
Кнопка экстренного вызова	1	https://bit.ly/39fvbmi	https://bit.ly/ 2ВеЛож	https://amzn. to/3oORy8S
Светодиодная лента	0,5 м	https://bit.ly/3mdu620	https://bit.ly/3lapRTC	https://amzn. to/3pbzNBd
M8 Забивные гайки	30-50	https://bit.ly/368rL2K	https://bit.ly/2JnrIqE

Самодельные крышки для шариковых винтов

Я сделал очень простые самодельные телескопические крышки для шариковых винтов из ПВХ, чтобы защитить винты и обеспечить бесперебойную работу в течение длительного времени. Ниже вы можете увидеть мое видео, где я объяснил, как я это сделал, и вы также можете найти прямо там ZIP-архив со всеми файлами STL, необходимыми для добавления этого обновления в ваш IndyMill!

STL-файлы для самодельных крышек шарико-винтовых парСкачать STL-файлы

Пылезащитный башмак шпинделя 500 Вт

Я спроектировал и изготовил собственную универсальную версию пылезащитного башмака для шпинделя мощностью 500 Вт (очень популярный китайский шпиндель). Это очень просто сделать и работает очень хорошо. Вы можете найти больше информации о моем пыльнике в видео ниже. Вы также можете скачать бесплатно файлы, которые вы можете использовать, чтобы сделать это самостоятельно (эти файлы также находятся на моем GitHub).

Файлы дизайна пылезащитного башмакаСкачать файлы

Шпиндель мощностью 1,5 кВт, новый пылезащитный башмак, компьютерный стол, подсветка шпинделя и многое другое

Я добавил множество обновлений в IndyMill, в том числе новый огромный и мощный шпиндель (обновление, о котором многие просили), зверь мощностью 1,5 кВт, который делает его просто оооочень легко обрабатывать алюминий. Поскольку я заменил шпиндель, мне также пришлось переделать пылезащитный башмак, концепция в основном та же, но я сделал его немного больше. Я также добавил некоторые обновления для шпинделя мощностью 500 Вт, освещение шпинделя — простую печатную плату со светодиодами, которую вы можете напрямую прикрепить к шпинделю и получить еще больше света во время обработки, а другим обновлением была простая схема для управления шпинделем мощностью 500 Вт с помощью GRBL. Этот должен пройти еще несколько тестов, но уже должен работать правильно.

Возможно, не так заметно, но невероятно важным обновлением стала замена блока питания 12 В на 36 В и сразу после этого замена драйверов TB6600 на DM556.

Я также добавил несколько небольших (но все же крутых!) апгрейдов, таких как компьютерный стол, систему охлаждения и, наконец, переработал файлы для 3D-печати (новые файлы обновляются в разделе файлов). Вы можете увидеть все обновления и некоторую другую информацию в видео:

Галерея

Здесь вы можете найти еще несколько фотографий моей машины и текущей настройки

Ниже вы можете найти фотографии завода IndyMill, построенного замечательным сообществом энтузиастов, машинистов и мастеров, занимающихся своими руками! Если вы хотите, чтобы ваш станок был показан здесь, пришлите мне несколько фотографий вашего станка с ЧПУ: [email protected]

«Это еще не конец. Это даже не начало конца. Но, может быть, это конец начала».

~Уинстон Черчилль

IndyMill Создано Никодемом Бартником в 2019/2020 гг.0001

h4 {цвет: #CD2626; }
p2 { размер шрифта: 80%; }

18 самодельных комплектов ЧПУ от мини до мега

Ponoko предлагает онлайн-сервис маршрутизации ЧПУ по запросу, где вы можете загрузить файл своего проекта, и мы вышлем вам детали ЧПУ.

Все, что вам нужно знать, чтобы сократить расходы на лазерную резку.

Полное руководство см. здесь.

ОБНОВЛЕНИЕ. С 18 февраля 2013 г. Ponoko приостанавливает свою службу маршрутизации с ЧПУ. Но, пожалуйста, ознакомьтесь с нашими услугами 3D-печати и услуги лазерной резки!

Но мы знаем, что многие из вас, производители, хотели бы иметь собственный станок с ЧПУ. Поэтому я составил это руководство!

Это довольно подробное руководство с краткими введениями, изображениями и ссылками на 18 различных комплектов ЧПУ для самостоятельной сборки, доступных для покупки. Я попытался указать стоимость полного комплекта (не включая доставку) рядом с названием каждого комплекта, и сначала комплекты заказываются по самой низкой цене.

Если вы знаете какие-либо другие полные комплекты ЧПУ, доступные для покупки, пожалуйста, оставьте информацию в комментариях.

Кроме того, я не смог бы составить этот список без огромного количества информации, доступной на отличных и очень активных форумах CNCZone.

1. ShapeOko — $335

Разрешение: н/д | Повторяемость: нет данных | Точность позиционирования: нет данных

Открытое оборудование ЧПУ и комплект для 3D-принтера.
ShapeOko — это результат успешного проекта Kickstarter, месяцев напряженной работы и большой поддержки сообщества. Он оснащен экструдированными алюминиевыми направляющими от MakerSlide, изготовленными на заказ стальными пластинами с лазерной резкой и зоной резки размером 8 x 8 дюймов с высотой по оси Z 3,5 дюйма. В комплект за 175 долларов входит все, кроме электроники. И есть очень хорошая страница поддержки вики. :: ШейпОко

2. MYDIYCNC — $445

Разрешение: н/д | Повторяемость: нет данных | Точность позиционирования: нет данных

Успешный проект Kickstarter теперь предлагает полный комплект менее чем за 500 долларов.
MYDIYCNC начинался как проект Kickstarter в начале года. Проект был профинансирован на 465%, и теперь, спустя почти год, MYDIYCNC доступен для покупки. Комплект стоит 445 долларов и поставляется с планами строительства и подробным руководством строителя (которое можно приобрести отдельно). Предварительно собранную машину можно заказать за 580 долларов. :: MYDIYCNC

3. Contraptor Mini CNC — $500

Разрешение: 8000 шагов на дюйм | Повторяемость: 0,01″ | Точность позиционирования: 0,01″

Доступный и хорошо поддерживаемый проект; идеально подходит для начинающих новичков в ЧПУ.
Из Contraptor можно собрать различных декартовых роботов: плоттер XY, мини-фрезерный станок с ЧПУ, 3D-принтер и т. д. Вы можете получить полный ЧПУ, заказав подмножество Mini CNC и подмножество Electronics & Motors. Это отличный сайт/проект, идеально подходящий для новичков, плохо знакомых со станками с ЧПУ. Существует даже серия руководств по Google SketchUp для работы с 3D-моделями компонентов Contraptor. :: Контраптор

4. micRo-kit™ — $699

Разрешение: 0,000052” | Точность: +/- 5% | Повторяемость: +/-. 001”| Позиционная точность: +/-.001”

Вырезайте, печатайте и чертите с помощью этой «прецизионной производственной системы».
Это флагманский робот с ЧПУ от Lumenlab. Это настольный компьютер с рабочей зоной размером 12,75 x 11,75 x 3,75 дюйма. Также вы получаете пожизненную гарантию на специальные «монолитные блоки», которые идут в комплекте. В отличие от более крупного комплекта m3, указанного ниже, вам не нужно сверлить собственные отверстия в основании. :: Люменлаб

5. DIYLILCNC — $700

Разрешение: XY — 0,004″; Z – 0,0003″

Комплект стоит 225 долларов и поставляется только с панелями, вырезанными лазером.
Оборудование и электроника должны приобретаться отдельно и будут стоить около 475 долларов, что в сумме составит около 700 долларов. Площадь резки составляет 10″x10″x2″. DIYLILCNC собирает средства через Kickstarter для улучшенной версии 2.0. :: DIYLILCNC

6. Zen Toolworks CNC 7×7 Полный пакет — 756 долларов США

Разрешение: н/д | Точность: нет данных | Повторяемость: нет данных | Позиционная точность: нет данных

Включает в себя все необходимое, сборка занимает 3-4 часа.
Вы можете получить только комплект станка для резьбы за 330 долларов США, но этот полный пакет поставляется с комплектом, программным обеспечением управления ЧПУ Mach4 (лицензионная копия), платой драйвера 3-осевого шагового двигателя, блоком питания, комплектом шпинделя, аварийным выключателем и 6 концевые выключатели. :: Zen Toolworks

7. Комплект MICRO M3 — 999 долл. США

Разрешение: 0,000052” | Точность: +/- 5% | Повторяемость: +/-.001” | Позиционная точность: +/-.001”

«Система прецизионного производства» для черчения, печати и резки.
Эта изящная машина поставляется с пожизненной гарантией на «уникальные монолитные блоки» micRo. Рабочая зона составляет 19 х 19 х 3,75 дюйма. А сборка займет несколько часов, тем более, что в алюминиевом основании придется самостоятельно сверлить отверстия. :: Lumenlab

8. Zen Toolworks CNC 12×12 Полный пакет — 1082 долл. США

Разрешение: н/д | Точность: нет данных | Повторяемость: нет данных | Позиционная точность: нет данных

Включает в себя все необходимое, сборка занимает 3-4 часа.
Вы можете получить только комплект станка для резьбы за 600 долларов, но полный комплект включает в себя комплект станка, источник питания шпинделя с регулируемой скоростью, программное обеспечение для управления ЧПУ Mach 3 (лицензионная копия), плату драйвера 3-осевого шагового двигателя, блок питания. комплект поставки и шпинделя. :: Zen Toolworks

9. ЧПУ/3D-принтер WhiteANT — 1060 долларов США

Разрешение: X Y — 39,37 шагов на мм; Z – 314,96 шагов на мм | Повторяемость: Очень хорошо

Комплект стоит 590 долларов, но вам понадобятся детали MakerBot примерно на 470 долларов.
Есть видеоролики о каждом этапе сборки этого универсального 3D-принтера и фрезерного станка с ЧПУ. Но если вы хотите создать его с нуля, вам нужно купить книгу. :: Комплект ЧПУ/3D-принтера WhiteANT

10. Модель ЧПУ Джо 2006 г. — 1 200 долл. США

Разрешение: н/д | Повторяемость: Очень хорошо

Комплект стоит 550 долларов США и включает только детали из МДФ и ПЭВП.
Этот комплект изготовлен из прочного полиэтилена высокой плотности, фиброборада средней плотности и некоторых алюминиевых и стальных деталей. Область резки X: 48″ Y: 24″ Z: 4,5″ Чертежи для фрезерного станка с ЧПУ Joe’s 06 доступны бесплатно и с открытым исходным кодом. :: ЧПУ Джо

11. blueChick версии 4.2 — 1525 долларов США

Разрешение: 1422,222 шага на дюйм | Повторяемость: очень хорошая

Все, что вам нужно, и зона резки 12″x36″. 3″ на Z.
Эта последняя версия blueChick является улучшением по сравнению с версией 3.0 (которая по-прежнему доступна за 1385 долларов США). Версия 4.2 предлагает альтернативный метод привода, перемещение двигателя оси X, усиленную конструкцию портала, уменьшение общей высоты машины, а также приводной механизм с роликовой цепью. :: БлюЧик 4.2

12. FireBall V90 — 1692 долл. США

Разрешение: 0,001 дюйма (полный шаг)

Базовый комплект стоит 600 долл. США; лучшие варианты и обновления составляют 1692 доллара.
Вы получаете зону резки размером 12″x18″x3″, а сборка занимает всего час. Программное обеспечение MeschCam 3D CAM поставляется в комплекте с FireBall V90 за 99 долларов. И есть группа Yahoo для поддержки. :: FireBall V90

13. blackToe 2’x4’ — $2300

Разрешение: 1422,222 шага на дюйм | Повторяемость: Очень хорошо

Есть дополнительный стол за 300 долларов, а комплект без электроники можно приобрести за 1910 долларов.
Это не настольный фрезерный станок с ЧПУ, а полноценное гаражное оборудование. Как говорится на веб-сайте: «Версия 4.0, надежный, быстрый, привлекательный станок с ЧПУ с цепным приводом. … Общая конструкция устойчива к нагрузкам во всех направлениях. … Цепной привод для этого станка с ЧПУ позволяет развивать скорость в диапазоне от 800 до 1000 дюймов в минуту». :: blackToe 2’x4’

14. blackFoot 4’x8’ — 2 863 долл. США

Разрешение: 1422,222 шага на дюйм | Повторяемость: очень хорошая

Программное обеспечение, маршрутизатор и стол не входят в комплект поставки.
BlackFoot впечатляет своей функциональностью и эстетикой. Существует 2 размера крепления фрезера, а роликовая цепь обеспечивает превосходную точность. Вы можете резать алюминий, дерево, пластик, сталь и т. д. Существуют и другие варианты покупки BlackFoot, в том числе только планы (400 долларов), только оборудование и электроника (1383 доллара) и только оборудование (9 долларов).23) :: blackFoot 4’x8′

15. Pilot Pro Ex 2626DIY — $3750

Разрешение: 200 шагов\об | Точность: Типичная| Повторяемость: <0,015 мм | Точность позиционирования: 10 160 шагов на дюйм

Изготовлены из фрезерованного алюминия с возможностью синего анодирования .
Этот цельнометаллический корпус обеспечивает площадь резания 26 x 26 x 4,5 дюйма и поставляется со всем необходимым: аппаратным обеспечением, программным обеспечением и электроникой. Вы также можете получить предварительно собранную машину примерно на тысячу долларов дороже. :: Пилот Про Ex 2626DIY

16.

Pilot Pro Ex 2642DIY — 4 250 долларов США

Разрешение: 200 шагов\об | Точность: Типичная| Повторяемость: <0,015 мм | Точность позиционирования: 10 160 шагов на дюйм

Увеличенная версия Pilot Pro Ex, представленная выше.
Этот более крупный станок, также полностью изготовленный из металла, обеспечивает на 60 % больше места по оси Y. И вы можете получить предварительно собранную машину за 5200 долларов. Вариант анодирования алюминия 2642 + синего цвета показан ниже. :: Пилот Про Ex 2642DIY

17. Badog X2 — 6 117 долларов США

Разрешение: н/д | Точность: нет данных | Повторяемость: нет данных | Точность позиционирования: нет данных

Мощный компактный станок режет практически любой материал.
Швейцарский комплект Badog X2 поставляется со всем необходимым, включая собственное программное обеспечение Badog CAD/CAM, но «может использоваться практически с любым другим программным обеспечением управления, представленным на рынке». :: Badog CNC Suisse

18. Badog X3 — 10 399 долл. США

Решение: н/д | Точность: нет данных | Повторяемость: нет данных | Позиционная точность: нет данных

Поставляется с дополнительным двигателем 4-й оси. Режет практически все.
Для управления 4-й осью вам понадобится программное обеспечение Mach4, которое можно бесплатно загрузить на сайте Badog. Определенно дорогое оборудование, но все детали изготавливаются на месте — *на этом станке*. :: Badog CNC Suisse

Бонус: RedBlueCNC — н/д (студенческий проект)

Мобильный модульный фрезерный станок с ЧПУ с различными конфигурациями монтажа.
RedBlueCNC — проект аспиранта Ника Сантиллана. Он был финалистом премии Джеймса Дайсона и в настоящее время претендует на награду Core 77 Design Award. Узнайте больше об универсальности этого фрезерного станка с ЧПУ. (Он действительно не похож ни на один другой станок с ЧПУ.) Его нет в комплекте, но он определенно должен быть! Удачи на Core 77 Awards.
