Каковы основные характеристики понижающего преобразователя XL4015. Как использовать XL4015 для создания регулируемого источника питания. Какие особенности схемотехники нужно учитывать при разработке устройств на XL4015.

Содержание

Основные характеристики микросхемы XL4015

XL4015 — это понижающий DC-DC преобразователь с широким диапазоном входных и выходных напряжений. Ключевые характеристики микросхемы:

  • Входное напряжение: 8-36 В
  • Выходное напряжение: 1,25-32 В (регулируемое)
  • Максимальный выходной ток: 5 А
  • Частота преобразования: 180 кГц
  • КПД: до 96%
  • Встроенная защита от перегрева
  • Встроенная защита от короткого замыкания

Благодаря широкому диапазону напряжений и высокому КПД, XL4015 отлично подходит для создания регулируемых источников питания и зарядных устройств.

Применение XL4015 в регулируемых источниках питания

На базе XL4015 можно построить недорогой лабораторный блок питания с регулировкой напряжения и тока. Основные преимущества такого решения:


  • Низкая стоимость
  • Компактные размеры
  • Высокий КПД
  • Широкий диапазон регулировки

Для создания регулируемого источника питания потребуется:

  1. Модуль на XL4015 с регулировкой напряжения и тока
  2. Входной источник питания (например, блок питания от ноутбука)
  3. Цифровой вольтметр/амперметр для индикации
  4. Корпус и элементы управления

Схемотехника устройств на XL4015

При разработке устройств на базе XL4015 следует учитывать несколько важных особенностей:

Выбор индуктивности

Индуктивность выходного дросселя рассчитывается по формуле:

L = (Vout * (Vin — Vout)) / (Vin * f * ΔIL)

Где:

  • Vin — входное напряжение
  • Vout — выходное напряжение
  • f — частота преобразования (180 кГц)
  • ΔIL — пульсации тока (обычно 30% от максимального тока)

Входные и выходные конденсаторы

Для снижения пульсаций необходимо использовать качественные конденсаторы большой емкости на входе и выходе преобразователя. Рекомендуемые значения:

  • Входная емкость: 220-470 мкФ
  • Выходная емкость: 100-220 мкФ

Обратная связь

Для регулировки выходного напряжения используется делитель на резисторах R1 и R2:


Vout = 1.25 * (1 + R2/R1)

Для реализации регулировки напряжения R2 обычно выполняют в виде потенциометра.

Особенности модулей на XL4015

Готовые модули на XL4015 имеют ряд особенностей:

  • Встроенная схема стабилизации тока (CC) и напряжения (CV)
  • Светодиодная индикация режимов работы
  • Подстроечные резисторы для регулировки напряжения и тока
  • Защита от переполюсовки на входе (не всегда)

При выборе модуля следует обратить внимание на максимальный ток и наличие радиатора для охлаждения.

Проблемы и их решение при использовании XL4015

При работе с XL4015 можно столкнуться с некоторыми проблемами:

Высокий уровень пульсаций

Для снижения пульсаций можно:

  • Увеличить емкость выходных конденсаторов
  • Добавить LC-фильтр на выходе
  • Использовать экранирование

Перегрев при больших токах

Для улучшения теплоотвода рекомендуется:

  • Установить радиатор на микросхему
  • Использовать вентилятор для принудительного охлаждения
  • Ограничить максимальный выходной ток

Нестабильность в режиме малых токов

Для устранения нестабильности можно:


  • Добавить нагрузочный резистор на выход
  • Увеличить минимальный ток в режиме CC

Сравнение XL4015 с аналогами

XL4015 имеет ряд преимуществ по сравнению с другими понижающими преобразователями:

ПараметрXL4015LM2596MP1584
Макс. входное напряжение36 В40 В28 В
Макс. выходной ток5 А3 А3 А
КПДдо 96%до 92%до 95%
Частота преобразования180 кГц150 кГц1.5 МГц

XL4015 обеспечивает более высокий КПД и выходной ток по сравнению с популярным LM2596, что делает его отличным выбором для мощных источников питания.

Расчет параметров схемы на XL4015

При проектировании устройства на XL4015 необходимо рассчитать следующие параметры:

1. Выбор индуктивности

Минимальное значение индуктивности рассчитывается по формуле:

L = (Vout * (Vin_max — Vout)) / (0.3 * Iout * Vin_max * f)

Где:

  • Vout — выходное напряжение
  • Vin_max — максимальное входное напряжение
  • Iout — максимальный выходной ток
  • f — частота преобразования (180 кГц)

2. Расчет делителя обратной связи

Для установки выходного напряжения используется формула:


R2 = R1 * ((Vout / 1.25) — 1)

Где R1 обычно выбирается 10-20 кОм, а R2 может быть реализован как потенциометр.

3. Выбор выходного конденсатора

Минимальная емкость выходного конденсатора:

Cout = (Iout * 0.25) / (f * ΔVout)

Где ΔVout — допустимые пульсации выходного напряжения (обычно 1% от Vout).

Советы по изготовлению блока питания на XL4015

При сборке блока питания на XL4015 рекомендуется учесть следующие моменты:

  • Используйте качественный радиатор для охлаждения микросхемы
  • Применяйте толстые дорожки на печатной плате для силовых цепей
  • Разместите входные и выходные конденсаторы максимально близко к микросхеме
  • Используйте многослойные керамические конденсаторы для фильтрации ВЧ помех
  • Добавьте защитный диод на вход для предотвращения обратного тока при отключении питания
  • Предусмотрите возможность калибровки вольтметра и амперметра

Следуя этим рекомендациям, вы сможете создать надежный и эффективный блок питания на базе XL4015.


Понижающий преобразователь XL4015 | Все своими руками

В сегодняшней статье хочу сделать небольшой обзор понижающего преобразователя на XL4015. Этот дешевый модуль на удивление очень мощный для своего маленького размера.

Модуль на XL4015 имеет КПД до 96%, мощность в нагрузке 75ВТ, при максимальном токе 5А. Питается модуль от 6В до 38В, выходное напряжение от 1,25В до 36В. Надо помнить, что разница между входящим и исходящим напряжением не менее 2В. В микросхеме есть защита от перегрева кристалла, а так же защита от короткого замыкания.

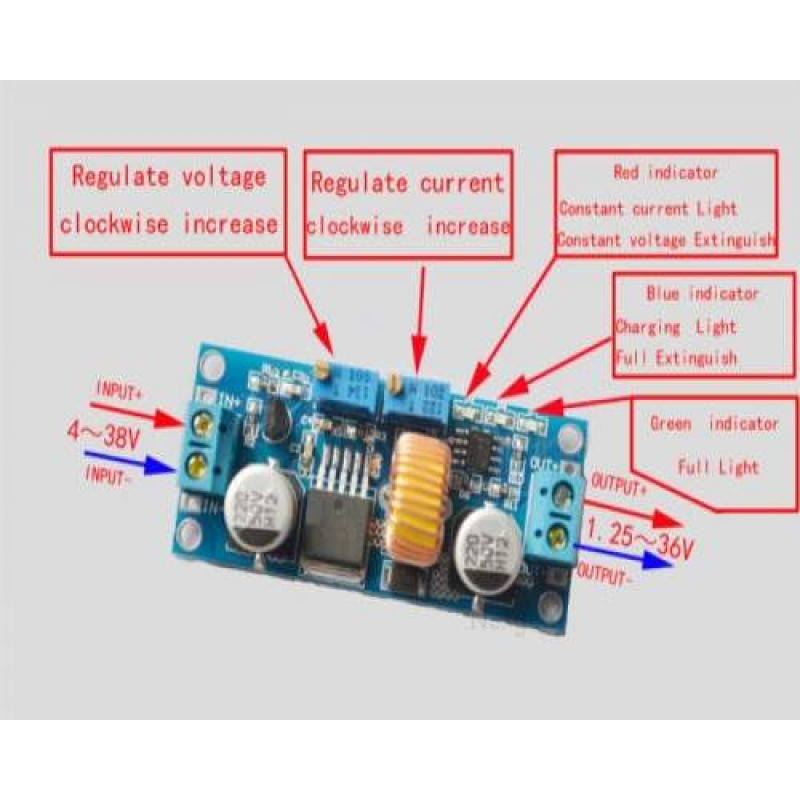

Выглядит модуль вот так

Размеры модуля 26*62*16ММ. Высота замерена по самой высокой детали, дросселю.

Пора перейти к схеме модуля с регулировкой напряжения и тока XL4015
Схема преобразователя XL4015

Основой всей схемы является XL4015. Которая чем то напоминает lm2596, но имеет на борту полевой транзистор, а так же выходной ток до 5А
Эта микросхема импульсный понижающий преобразователь. Управление микросхемой происходит через 2-ю ножку называемая FeedBack. Ножка FB  это вход компаратора ошибки с фиксированным напряжением 1,25В.


Ограничение напряжения устанавливается переменным резистором CV 10к в составе резисторного делителя R3иCV
Ограничение выходного тока построено на датчике тока которым выступает шунт на 0,05Ом. Падение напряжения на нем сравнивается с напряжением на компараторе, установленным переменным резистором СС 1к. Индикация работы в режиме стабилизатора тока осуществляется красным светодиодом


На втором ОУ собран индикатор нагрузки. Если нагрузка меньше 9% от максимального тока, светится зеленый светодиод, если нагрузка больше- синий светодиод

Смысл от от этого индикатора в блоке питания считаю бесполезным, а вот сигнализатор токов удобно использовать как индикатор заряда аккумулятора.

Испытания XL4015
Пришло испытать модуль
На вход подаю напряжение 23В от конденсаторного фильтра лабораторного блока питания, нагрузка на модуле лампа 12В с мото фары ближний свет
Напряжение под нагрузкой просело до 18,6В при токе 4А, напряжение на выходе 12,3В ток 4А. Если мои расчеты верны то КПД этой схемы 65%.
Под такой нагрузкой за первые 5 минут схема хорошенько нагрелась, проработала еще пол часа и испустила дух.

Тот самый белым дым, на котором работают все микросхемы и транзисторы,  микросхема выпустила. После замены микросхемы и диода все нормально заработало, но я больше ее та не нагружал.  Скорее всего первым умер диод и увел за собой микросхему
Плата после замены, диод временно заменил на двойной диод с блока питания ПК
Микросхема выглядит вот так

Вывод напрашивается такой, модуль преобразователя XL4015 великолепно подходит для многих задач и несомненно найдет место в мастерской, но с отводом тепла надо что-то делать
Рекомендую посмотреть статью про универсальное зарядное плюс блок питания на Xl4015

Покупка модуля XL4015
Пару слов о том, где прикупить такой модуль. Естественно, лучшая цена за товар будет именно при заказе с Китая. Проблематично ждать месяц, но если уж экономить,то лучше при прямой покупке
Приобрести модули можно по этой ссылке цена за один 92 рубля, доставка бесплатна

С ув. Эдуард

Похожие материалы: Загрузка…

Преобразователь напряжения на микросхеме XL4015

Многим из нас известна проблема подключения радиостанций от источника постоянного повышенного напряжения, например, в грузовиках. Бортовая сеть в 24 вольта не позволяет запитать радиостанцию рассчитанную на напряжение 13,8В. Исключение составляют несколько моделей разных производителей оснащенные встроенным преобразователем, а как же быть остальным?

Спрос рождает предложение и на рынке существует масса преобразователей 24/12 на любой вкус, цвет и кошелек. Рассчитанные на разную мощность.

Все они, как правило, собраны по линейной схеме на нескольких транзисторах типа КТ819 или подобных импортных. В работе такие преобразователи не шумят, но выделяют довольно приличное количество тепла, поэтому их корпуса, представляют из себя большие радиаторы.

КПД таких преобразователей не высок.

Второй тип преобразователей, это преобразователи на основе широтно-импульсной модуляции (ШИМ) собранные на микросхемах типа LM2596, LM2587.

Для тех, кто не знает, ШИМ, это управление средним значением напряжения на нагрузке путём изменения скважности импульсов, управляющих ключом. Такие преобразователи, выполненные на одной микросхеме отличаются компактными размерами, высоким КПД и как следствие, низким тепловыделением.

Однако мощность таких малогабаритных устройств не высока, в среднем, около 20-25 ватт, что вполне достаточно для питания стандартной, не турбированной радиостанции. К примеру, подобный импульсный преобразователь используется в радиостанции TTI TCB-551N.

Преобразователь из нашего обзора построен на китайской микросхеме XL4015. Распиновка, принципиальная схема работы и включения ниже.

А выглядит само устройство в собранном виде вот так.

Поставляется преобразователь вместе с радиатором который можно приклеить на микросхему.

Это, действительно, очень маленький преобразователь который можно даже разместить внутри корпуса радиостанции.

Описание

Диапазон входных напряжений, при которых схема работает стабильно от 8 до 36 вольт. Выходных от 1,25 до 32. Выходное напряжение не может быть выше входного! Если преобразователь настроен, к примеру, на 25 вольт выходного напряжения, то при подаче на вход 20 вольт, на выходе получим те же самые 20 вольт. А при подаче на вход 30 вольт, на выходе будет уже 25. Или, если, например, преобразователь настроен на выходное напряжение 3 вольта, то при любых входных напряжениях от 8 до 36 вольт, на выходе будет 3 вольта. В действительности, схема вполне способна запускаться и от 4 вольт входного напряжения, но на нагрузке параметры выходного напряжения могут быть не стабильны. Однако проверить это у меня возможности не было. У XL4015 также присутствует защита от короткого замыкания. Нестабильность выходного напряжение +/- 0,01В. Настраивается напряжение многооборотным переменным резистором, который образует делитель для управления выходным напряжением.

Вход

Выход

Поскольку для преобразования напряжений используется широтно-импульсная модуляция с частотой 180 кГц (в действительности около 190кГц), такой преобразователь способен создавать помехи которые вполне могут помешать приему. Однако на практике какого-либо значительного влияния не замечено. Если вы решили встроить такой преобразователь в свою станцию постарайтесь расположить его подальше от входных цепей приемника и ГУНа, плюс желательно его еще  и экранировать.

Измерения

Импульсы на выходе XL4015

Спектр на выходе  XL4015

Запитаем радиостанцию от преобразователя. В качестве нагрузки выступила MegaJet MJ-600 Plus.

Пульсации напряжения после LC фильтра + спектр (БПФ). Ток который потребляет радиостанции в режиме приема ~250мА.

Пульсации напряжения после LC фильтра + спектр (БПФ). Ток который потребляет радиостанции в режиме передачи ~1,8А. В спектре выделен пик, наводка от работы выходного каскада радиостанции.

Как видим, по низкой частоте все более-менее чисто, посмотрим, что творится на рабочих частотах микросхемы. На рабочей частоте 190кГц присутствует заметный звон от дросселя, около 3,5В, который по идее может служить причиной снижения чувствительности радиостанции в рабочем диапазоне, но по факту такого эффекта замечено не было.

На основании вышеописанного, можно сделать вывод, что для питания радиостанции такой преобразователь, в первом приближении, вполне подходит. Пульсации напряжение на выходе фильтра преобразователя не проникают в цепи питания радиостанции, а шум от ШИМа не оказывает сколько-нибудь значительного влияния на входные цепи приемника.

Температурный режим

В процессе работы преобразователь нагревается. Причем не сама микросхема, на которую производитель позволяет приклеить радиатор, а дроссель в фильтре. Примерно до 60-65 градусов.

Итог

Преобразователь работал у меня на столе в течении суток понижая 27 вольт от лабораторного источника питания до 13,8 вольт необходимых для работы радиостанции. Никаких аномалий в работе устройства не обнаружено. Уровень шумов и пульсаций на выходе преобразователя не превышает уровней необходимых для корректной работы аппаратуры связи.

Покупались эти преобразователи, как и почти вся электроника из Китая на AliExpress. Ссылка на проверенного продавца.

Всем удачи, 55, 73!

Понижающий модуль зарядного устройства XL4015, понижающая плата для литиевых аккумуляторов 5A DC В DC CC CV, светодиодная плата для зарядки|Интегральные схемы|

Красный

Этот Линейный модуль имеет постоянное напряжение и функцию постоянного тока (CC CV). И он имеет хорошую производительность.
Когда вы используете его в качестве зарядного устройства. Этот модуль использует хороший чип в качестве ядра, и он стабильный. Также его пульсация низкая до 50 мВ.

Размер: 51*26,3*14 (Д * Ш * В) (мм)
Рабочая температура: от-40 до + 85 °
Регулирование напряжения: ± 2.5%
Регулирование нагрузки: ± 0. 5%
Выходная пульсация: 50 мВ (макс.) 20 м полоса пропускания
Частота переключения: 300 кГц
Эффективность преобразования: 95% (самый высокий)
Выходной ток: регулируемый максимальный 5A
Выход напряжение: 0,8 V-30V
Входное напряжение: 5 В-32 в
Выпрямление: несинхронное выпрямление
Свойства модуля: неизолированный модуль постоянного тока и напряжения.

Преимущество:

CC CV
Низкая пульсация
Когда модуль заряжает аккумулятор, он сначала использует постоянный ток для защиты аккумулятора. Проверьте заклятие выше.

Синий

Когда вы используете продукт, входы и выходы модуля будут изолированы от земли

Технические характеристики
1. Вход Диапазон напряжения: 638VDC (Примечание: Вход напряжение не превышает 38V)
2. Диапазон выходного напряжения: 1,25-36VDC регулируемый
3. Выходной ток: 0-5A
4. Выходная мощность: 75 Вт
5. Высокая эффективность до 96%
6. Встроенная функция теплового отключения
7. Встроенная функция ограничения тока
8. Встроенная функция защиты от короткого замыкания
9. Защита от обратной полярности на входе: нет (если требуется, Диод с высоким током в серии с входом).
10. Д x Ш x В = 61,7*26,2*15 мм
11. Вес: 20 г

Применение
1. Используйте в качестве понижающих модулей с возможностями защиты от перегрузки по току
Использование:
(1) Настройте «потенциометр напряжения» так, чтобы выходное напряжение достигло нужного значения.
(2) Используйте мультиметр для измерения выходного тока короткого замыкания с 10А киосками, регулируя при этом «токовый потенциометр», чтобы выходной ток достиг предварительно определенного значения защиты от перегрузки по току. (Например, измеритель Отображает текущее значение 4А, затем вы можете использовать модуль до максимального тока 4А)
(3) подключен к нагрузке.

2. Используйте в качестве зарядного устройства
Использование:
(1). Убедитесь, что вам нужно, чтобы зарядить батареи с плавающей точкой напряжение и зарядный ток никель-металл-; (в том случае, если параметры лития 3,7 V/2200mAh, затем поплавок напряжение 4,2 V, максимальный зарядный ток никель-металл-1C, ie 2200mA)
(2). Под на холостом ходу, оборот в минуту (условия, отрегулируйте «Напряжение потенциометр», с тем чтобы выход Напряжение достигает поплавок Напряжение; (в том случае, если до 3,7 V перезаряжаемая литиевая батарея, выход Напряжение может быть отрегулировано до 4,2 V)
(3). Используйте мультиметр, чтобы измерить выходной ток короткого замыкания с 10А киосками, регулируя при этом «токовый потенциометр», чтобы выходной ток достиг заданного значения тока зарядки.
(4). Зарядка указатель поворота ток заводским настройкам по умолчанию является 0,1 раз больше, чем зарядный ток никель-металл-; (Батарея во время зарядный ток никель-металл-постепенно уменьшается, если ток заряда установка 1A, тогда, когда ток заряда менее 0.1A, синий светильник s выключен, зеленый светильник включен, что означает, что аккумулятор полностью заряжен)
(5). Подключен к зарядке аккумулятора.
(1,2,3,4 шагов как: выход выгружен, не подключайте аккумулятор)

3. Используется как светодиодный модуль драйвера постоянного тока
Использование:
(1). Отрегулируйте «потенциометр напряжения», чтобы выходное напряжение достигло нужного значения.
(2). Используйте мультиметр, чтобы измерить выходной ток короткого замыкания с 10А киосками, регулируя при этом «токовый потенциометр», чтобы выходной ток достиг предварительно определенного светодиодный рабочего тока.
(3). Подключите светодиодный, рабочий.
(1,2 шага как: выход выгружен, не подключается светодиодный)

Чип

XL4015E1 XL4015 TO263 5A 180 кГц 36 В понижающий преобразователь постоянного тока в постоянный ток

Лабораторный блок питания нищеброда: elchupanibrei — LiveJournal

Лабораторный блок питания на основе DC-DC преобразователя XL4016.
DC-DC Step Down XL4016
ТТХ:
Входное напряжение: 7V — 40V
Выходное напряжение: 1.25V — 35V
Выходной ток: 0.3A — 10A

Для нормально отображения перехода с CV в CC схема индикации требует небольшой доработки. Режем дорожку между 7-й ногой ОУ LM358 и затвором VT1. Соединяем перемычкой затвор VT1 с 1-й ногой ОУ LM358. Удаляем синий светодиод с затвора. После доработки — красный загорается при срабатывании CC.
схема модуля на XL4016
Два дня ушло на рисование классики. Все детали спроектированы для печати без поддержек.
корпус для модуля на XL4016
Общее время печати составило около 22 часов на скорости 60мм/с. Стоимость PLA, без учета электричества и амортизации ~$5. В качестве первичного источника использовал старый БП от ноутбука фирмы HP, модель PPP017S. Выходное напряжение 18.5В, ток 6.5А. Для питания вентилятора и линии +5V использовал MP1584 из этого обзора.

Многооборотные резисторы BOCHEN WXD3-13-2W на 10кОм, 2 штуки. Показометр DSN-VC288 — тормоз, не возможно настроить на весь диапазон 0В-100В. Врет или в начале, или в конце. Кое-как настроил на 0В-30В. По току совсем печально — ток 0.3А показывает 0.7А, ток 3.5А показывает 5.5А и регулировки не хватает скомпенсировать это безобразие.  Если напряжение первичного источника «Supply Power» меньше 30В, то «Isolated Power» можно запитать от «Supply Power», что и было сделано.


подключение DSN-VC288

адЪ электрика
морда дешмаского ЛБП
Для USB использовал такие платы. Ищутся по «Type-A Female USB To DIP 2.54mm PCB Connecto». Оптом от 5-10 штук дешевле.
Type-A Female USB To DIP 2.54mm PCB Connector</span>
Выставил 12В/10А и снял пульсации осциллографом с закрытым входом. В качестве нагрузки автомобильная лампочка дальнего света. Получилось 20мВ с частотой 166кГц. Отличный результат.
пульсации 20мВ на 12В/10А
При выдергивании нагрузки в режиме CC, модуль не горит и не плавится. Из недостатков — на моем экземпляре не удалось выставить ниже 1.4В по напряжению и 0.3А по току. Огромная входная ёмкость кондесаторов. Еще один косяк — при минимальном напряжении 1.4В ограничение тока не работает и модуль выдает на все деньги, около 12А.

UDP: Мне тут подсказали, что глюк с 12А устраняется добавлением резистора 100Ом — 5. 1кОм в разрыв между 2-й ногой XL4016 и выходом регулируемого делителя напряжения R9-R11-R12. Схема после всех доработок


схема модуля на XL4016 после доработки

фото модуля после ножа
Забирать 3D модели тут.Схема

Xl4015 Cc Cv: реализация выбираемого пользователем управляющего тока с помощью модуля Xl4015 Cc Cv:;) Спасибо всем тем великим инженерам grabcad, которые сделали модели, которые я использовал в своей сборке.

Схема Xl4015 Cc Cv: реализация выбираемого пользователем управляющего тока с помощью модуля Xl4015 Cc Cv:;) Спасибо всем тем великим инженерам grabcad, которые сделали модели, которые я использовал в своей сборке. . 5a, 180 кГц, 36 В, понижающий преобразователь постоянного тока в постоянный, лист данных xl4015e1, схема xl4015e1, лист данных xl4015e1: Обход соединения vin и земли с помощью конденсатора подходящей емкости для устранения шума на входе.Xl4015 работает от напряжения постоянного тока от 8 до 36 В. Блок питания — один из самых важных инструментов на вашем рабочем месте, но он слишком дорогой (например,> 50 евро для версии 30 В 5 А). Сегодня я хочу сделать хороший и дешевый блок питания, он не будет точным, как какой вы покупаете, но xl4015, понижайте 5a cc / cv (с небольшим радиатором). Он имеет режимы cc и cv.

Я сделал это с помощью замеров на aliexpress. 😉 Благодарим всех тех великих инженеров grabcad, которые сделали модели, которые я использовал в своей сборке.Xl4015 работает от напряжения постоянного тока от 8 до 36 В. Далее следует принятая схема модуля xl4015 CV / CC. Блок питания — один из самых важных инструментов на вашем рабочем месте, но он слишком дорогой (например,> 50 евро для версии 30 В 5 А). Сегодня я хочу сделать хороший и дешевый блок питания, он не будет точным, как какой вы покупаете, но xl4015, понижайте 5a cc / cv (с небольшим радиатором).

XL4015 5a Cc Cv Dc Dc Понижающий модуль Youtube от i.ytimg.com Я сделал это, используя образцы измерений aliexpress. Подключите vin к земле с помощью конденсатора подходящей емкости, чтобы устранить шум на входе. 5a, 180 кГц, 36 В, понижающий преобразователь постоянного тока в постоянный, таблица данных xl4015e1, схема xl4015e1, таблица данных xl4015e1: он имеет режимы cc и cv. Блок питания — один из самых важных инструментов на вашем рабочем месте, но он слишком дорогой (например,> 50 евро для версии 30 В 5 А). Сегодня я хочу сделать хороший и дешевый блок питания, он не будет точным, как какой вы покупаете, но xl4015, понижайте 5a cc / cv (с небольшим радиатором).;) Благодарим всех тех великих инженеров grabcad, которые сделали модели, которые я использовал в своей сборке. Xl4015 работает от напряжения постоянного тока от 8 до 36 В. Xlsemi, alldatasheet, datasheet, datasheet поисковый сайт для электронных компонентов и полупроводников, интегральных схем, диодов, симисторов и других полупроводников.

😉 Спасибо всем тем великим инженерам grabcad, которые сделали модели, которые я использовал в своей сборке.

😉 Спасибо всем тем великим инженерам grabcad, которые сделали модели, которые я использовал в своей сборке.Подключите vin к земле с помощью конденсатора подходящей емкости, чтобы устранить шум на входе. 5a, 180 кГц, 36v buck dc to dc converter, xl4015e1 datasheet, xl4015e1 circuit, xl4015e1 data sheet: источник питания — один из самых важных инструментов на вашем рабочем месте, но они слишком дороги (например,> 50 евро для версии 30v 5 amps). Сегодня я хочу сделать хороший и дешевый блок питания, он не будет точным, как то, что вы покупаете, но xl4015, понижающий 5a cc / cv (с небольшим радиатором). Он имеет режимы cc и cv. Далее следует принятая схема модуля xl4015 CV / CC.Я сделал это, используя образцы измерений aliexpress. Xlsemi, alldatasheet, datasheet, datasheet поисковый сайт для электронных компонентов и полупроводников, интегральных схем, диодов, симисторов и других полупроводников. Xl4015 работает от напряжения постоянного тока от 8 до 36 В.

Xl4015 работает от постоянного напряжения от 8 до 36 В. Блок питания — один из самых важных инструментов на вашем рабочем месте, но он слишком дорогой (например,> 50 евро для версии 30 В 5 А). Сегодня я хочу сделать хороший и дешевый блок питания, он не будет точным, как какой вы покупаете, но xl4015, понижайте 5a cc / cv (с небольшим радиатором).Я сделал это, используя образцы измерений aliexpress. Далее следует принятая схема модуля xl4015 CV / CC. 😉 Благодарим всех тех великих инженеров grabcad, которые сделали модели, которые я использовал в своей сборке.

Xl4015 5a Dc To Dc Cc Cv Robotop Lv с www.robotop.lv Он имеет режимы cc и cv. 5a, 180 кГц, 36 В, понижающий преобразователь постоянного тока в постоянный, таблица данных xl4015e1, схема xl4015e1, таблица данных xl4015e1: Далее следует принятая схема модуля xl4015 cv / cc.Блок питания — один из самых важных инструментов на вашем рабочем месте, но он слишком дорогой (например,> 50 евро для версии 30 В 5 А). Сегодня я хочу сделать хороший и дешевый блок питания, он не будет точным, как какой вы покупаете, но xl4015, понижайте 5a cc / cv (с небольшим радиатором). Я сделал это, используя образцы измерений aliexpress. 😉 Благодарим всех тех великих инженеров grabcad, которые сделали модели, которые я использовал в своей сборке. Xlsemi, alldatasheet, datasheet, datasheet поисковый сайт для электронных компонентов и полупроводников, интегральных схем, диодов, симисторов и других полупроводников.Подключите vin к земле с помощью конденсатора подходящей емкости, чтобы устранить шум на входе.

5a 180 кГц, 36v понижающий преобразователь постоянного тока в постоянный, лист данных xl4015e1, схема xl4015e1, лист данных xl4015e1:

Xl4015 работает от напряжения постоянного тока от 8 до 36 В. Подключите vin к земле с помощью конденсатора подходящей емкости, чтобы устранить шум на входе. Xlsemi, alldatasheet, datasheet, datasheet поисковый сайт для электронных компонентов и полупроводников, интегральных схем, диодов, симисторов и других полупроводников.5a, 180 кГц, 36 В, понижающий преобразователь постоянного тока в постоянный, таблица данных xl4015e1, схема xl4015e1, таблица данных xl4015e1: Далее следует принятая схема модуля xl4015 cv / cc. Я сделал это, используя образцы измерений aliexpress. 😉 Благодарим всех тех великих инженеров grabcad, которые сделали модели, которые я использовал в своей сборке. Он имеет режимы cc и cv. Блок питания — один из самых важных инструментов на вашем рабочем месте, но он слишком дорогой (например,> 50 евро для версии 30 В 5 А). Сегодня я хочу сделать хороший и дешевый блок питания, он не будет точным, как какой вы покупаете, но xl4015, понижайте 5a cc / cv (с небольшим радиатором).

Имеет режимы cc и cv. Я сделал это, используя образцы измерений aliexpress. Подключите vin к земле с помощью конденсатора подходящей емкости, чтобы устранить шум на входе. Далее следует принятая схема модуля xl4015 CV / CC. 5a, 180 кГц, 36 В, понижающий преобразователь постоянного тока в постоянный, лист данных xl4015e1, схема xl4015e1, лист данных xl4015e1:

Синий 5a, постоянный ток в постоянный ток, Cc Cv, понижающая плата для зарядки литиевой батареи Светодиодный преобразователь питания Литиевый модуль понижающего зарядного устройства Xl4015 B Super Deal 7aae Cicig from i1 . wp.com Перепустите vin на землю с помощью конденсатора подходящей емкости для устранения шума на входе. Xlsemi, alldatasheet, datasheet, datasheet поисковый сайт для электронных компонентов и полупроводников, интегральных схем, диодов, симисторов и других полупроводников. Он имеет режимы cc и cv. Блок питания — один из самых важных инструментов на вашем рабочем месте, но он слишком дорогой (например,> 50 евро для версии 30 В 5 А). Сегодня я хочу сделать хороший и дешевый блок питания, он не будет точным, как какой вы покупаете, но xl4015, понижайте 5a cc / cv (с небольшим радиатором).;) Благодарим всех тех великих инженеров grabcad, которые сделали модели, которые я использовал в своей сборке. 5a, 180 кГц, 36 В, понижающий преобразователь постоянного тока в постоянный, таблица данных xl4015e1, схема xl4015e1, таблица данных xl4015e1: Я сделал это, используя образцы измерений aliexpress. Xl4015 работает от напряжения постоянного тока от 8 до 36 В.

Байпас между винтом и землей с помощью конденсатора подходящей емкости для устранения шума на входе.

Имеет режимы cc и cv. 5a, 180 кГц, 36 В, понижающий преобразователь постоянного тока в постоянный, таблица данных xl4015e1, схема xl4015e1, таблица данных xl4015e1: Далее следует принятая схема модуля xl4015 cv / cc.Xlsemi, alldatasheet, datasheet, datasheet поисковый сайт для электронных компонентов и полупроводников, интегральных схем, диодов, симисторов и других полупроводников. Xl4015 работает от напряжения постоянного тока от 8 до 36 В. Я сделал это, используя образцы измерений aliexpress. 😉 Благодарим всех тех великих инженеров grabcad, которые сделали модели, которые я использовал в своей сборке. Подключите vin к земле с помощью конденсатора подходящей емкости, чтобы устранить шум на входе. Блок питания — один из самых важных инструментов на вашем рабочем месте, но он слишком дорогой (например,> 50 евро для версии 30 В 5 А).Сегодня я хочу сделать хороший и дешевый блок питания, он не будет точным, как то, что вы покупаете, но xl4015, понижающий 5a cc / cv (с небольшим радиатором).

Источник: e2e.ti.com

Xlsemi, alldatasheet, datasheet, datasheet поисковый сайт для электронных компонентов и полупроводников, интегральных схем, диодов, симисторов и других полупроводников. 5a, 180 кГц, 36 В, понижающий преобразователь постоянного тока в постоянный, техническое описание xl4015e1, схема xl4015e1, техническое описание xl4015e1: XL4015 работает от напряжения постоянного тока от 8 до 36 В.Блок питания — один из самых важных инструментов на вашем рабочем месте, но он слишком дорогой (например,> 50 евро для версии 30 В 5 А). Сегодня я хочу сделать хороший и дешевый блок питания, он не будет точным, как какой вы покупаете, но xl4015, понижайте 5a cc / cv (с небольшим радиатором). Я сделал это, используя образцы измерений aliexpress.

Источник: www.electroschematics.com

Я сделал это, используя образцы измерений aliexpress. Xlsemi, alldatasheet, datasheet, datasheet поисковый сайт для электронных компонентов и полупроводников, интегральных схем, диодов, симисторов и других полупроводников. Блок питания — один из самых важных инструментов на вашем рабочем месте, но он слишком дорогой (например,> 50 евро для версии 30 В 5 А). Сегодня я хочу сделать хороший и дешевый блок питания, он не будет точным, как какой вы покупаете, но xl4015, понижайте 5a cc / cv (с небольшим радиатором). Он имеет режимы cc и cv. Xl4015 работает от напряжения постоянного тока от 8 до 36 В.

Источник: meandr.org

Далее следует принятая схема модуля xl4015 CV / CC. Блок питания — один из самых важных инструментов на вашем рабочем месте, но он слишком дорогой (например,> 50 евро для версии 30 В 5 А).Сегодня я хочу сделать хороший и дешевый блок питания, он не будет точным, как то, что вы покупаете, но xl4015, понижающий 5a cc / cv (с небольшим радиатором). Xlsemi, alldatasheet, datasheet, datasheet поисковый сайт для электронных компонентов и полупроводников, интегральных схем, диодов, симисторов и других полупроводников. Я сделал это, используя образцы измерений aliexpress. 😉 Благодарим всех тех великих инженеров grabcad, которые сделали модели, которые я использовал в своей сборке.

Источник: www.eevblog.com

Он имеет режимы cc и cv. 5a, 180 кГц, 36 В, понижающий преобразователь постоянного тока в постоянный, лист данных xl4015e1, схема xl4015e1, лист данных xl4015e1: Обход соединения vin и земли с помощью конденсатора подходящей емкости для устранения шума на входе. Блок питания — один из самых важных инструментов на вашем рабочем месте, но он слишком дорогой (например,> 50 евро для версии 30 В 5 А). Сегодня я хочу сделать хороший и дешевый блок питания, он не будет точным, как какой вы покупаете, но xl4015, понижайте 5a cc / cv (с небольшим радиатором).Далее следует принятая схема модуля xl4015 CV / CC.

Источник: www.electroschematics.com

5a, 180 кГц, 36 В, понижающий преобразователь постоянного тока в постоянный, техническое описание xl4015e1, схема xl4015e1, техническое описание xl4015e1: Обходите vin-землю с помощью конденсатора подходящей емкости для устранения шума на входе. 😉 Благодарим всех тех великих инженеров grabcad, которые сделали модели, которые я использовал в своей сборке. Блок питания — один из самых важных инструментов на вашем рабочем месте, но он слишком дорогой (например,> 50 евро для версии 30 В 5 А).Сегодня я хочу сделать хороший и дешевый блок питания, он не будет точным, как то, что вы покупаете, но xl4015, понижающий 5a cc / cv (с небольшим радиатором). Он имеет режимы cc и cv.

Источник: ae01.alicdn.com

Я сделал это, используя образцы измерений aliexpress. Далее следует принятая схема модуля xl4015 CV / CC. Xl4015 работает от напряжения постоянного тока от 8 до 36 В. Xlsemi, alldatasheet, datasheet, datasheet поисковый сайт для электронных компонентов и полупроводников, интегральных схем, диодов, симисторов и других полупроводников.Блок питания — один из самых важных инструментов на вашем рабочем месте, но он слишком дорогой (например,> 50 евро для версии 30 В 5 А). Сегодня я хочу сделать хороший и дешевый блок питания, он не будет точным, как какой вы покупаете, но xl4015, понижайте 5a cc / cv (с небольшим радиатором).

Источник: content.instructables.com

5a, 180 кГц, 36 В, понижающий преобразователь постоянного тока в постоянный, таблица данных xl4015e1, схема xl4015e1, таблица данных xl4015e1: Далее следует принятая схема модуля CV / CC xl4015.Я сделал это, используя образцы измерений aliexpress. Xl4015 работает от напряжения постоянного тока от 8 до 36 В. 😉 Благодарим всех тех великих инженеров grabcad, которые сделали модели, которые я использовал в своей сборке.

Источник: www.eevblog.com

😉 Спасибо всем тем великим инженерам grabcad, которые сделали модели, которые я использовал в своей сборке. Xl4015 работает от напряжения постоянного тока от 8 до 36 В. Блок питания — один из самых важных инструментов на вашем рабочем месте, но он слишком дорогой (например,> 50 евро для версии 30 В 5 А).Сегодня я хочу сделать хороший и дешевый блок питания, он не будет точным, как то, что вы покупаете, но xl4015, понижающий 5a cc / cv (с небольшим радиатором). Далее следует принятая схема модуля xl4015 CV / CC. Он имеет режимы cc и cv.

Источник: i.pinimg.com

Блоки питания — один из самых важных инструментов на вашем рабочем месте, но они слишком дороги (например,> 50 евро для версии 30 В 5 А). Сегодня я хочу сделать хороший и дешевый блок питания, он не будет точным, как то, что вы покупаете, но xl4015, пониженный 5a cc / cv (с небольшим радиатором).Подключите vin к земле с помощью конденсатора подходящей емкости, чтобы устранить шум на входе. 😉 Благодарим всех тех великих инженеров grabcad, которые сделали модели, которые я использовал в своей сборке. Я сделал это, используя образцы измерений aliexpress. Далее следует принятая схема модуля xl4015 CV / CC.

Источник: images-na.ssl-images-amazon.com

Блоки питания — один из самых важных инструментов на вашем рабочем месте, но они слишком дороги (например,> 50 евро для версии 30 В 5 А).Сегодня я хочу сделать хороший и дешевый блок питания, он не будет точным, как то, что вы покупаете, но xl4015, понижающий 5a cc / cv (с небольшим радиатором).

Источник: www.electroschematics.com

Блоки питания — один из самых важных инструментов на вашем рабочем месте, но они слишком дороги (например,> 50 евро для версии 30 В 5 А). Сегодня я хочу сделать хороший и дешевый блок питания, он не будет точным как то, что вы покупаете, но xl4015, понижающий 5a cc / cv (с небольшим радиатором).

Источник: images-na.ssl-images-amazon.com

Обход винта на землю с помощью конденсатора подходящей емкости для устранения шума на входе.

Источник: ae01.alicdn.com

Он имеет режимы cc и cv.

Источник: i.ytimg.com

😉 Спасибо всем тем великим инженерам grabcad, которые сделали модели, которые я использовал в своей сборке.

Источник: ae01.alicdn.com

Я сделал это, используя образцы измерений aliexpress.

Источник: ae01.alicdn.com

Я сделал это, используя образцы измерений aliexpress.

Источник: images-na.ssl-images-amazon. com

Xl4015 работает от постоянного напряжения от 8 до 36 В.

Источник: lh6.googleusercontent.com

Блок питания — один из самых важных инструментов на вашем рабочем месте, но он слишком дорог (например,> 50 евро для версии 30 В 5 А). Сегодня я хочу сделать хороший и дешевый блок питания, он не будет точным, как то, что вы покупаете, но xl4015, пониженный 5a cc / cv (с небольшим радиатором).

Источник: www.electroschematics.com

Он имеет режимы cc и cv.

Источник: img.joomcdn.net

5a, 180 кГц, 36 В, преобразователь постоянного тока в постоянный, таблица данных xl4015e1, схема xl4015e1, таблица данных xl4015e1:

Источник: meandr.org

Блок питания — один из самых важных инструментов на вашем компьютере. рабочий стол, но они слишком дорогие (например,> 50 € для версии 30v 5 amps). сегодня я хочу сделать хороший и дешевый блок питания, он не будет точным, как то, что вы покупаете, но xl4015, уменьшите 5a cc / cv (с небольшим радиатором).

Источник: www.techtonics.in

Xlsemi, alldatasheet, datasheet, сайт поиска данных для электронных компонентов и полупроводников, интегральных схем, диодов, симисторов и других полупроводников.

Источник: www.techtonics.in

Xl4015 работает от постоянного напряжения от 8 до 36 В.

Источник: i.ytimg.com

Блоки питания — один из самых важных инструментов на вашем рабочем месте, но они слишком дороги (например,> 50 евро для версии 30 В 5 А).Сегодня я хочу сделать хороший и дешевый блок питания, он не будет точным, как то, что вы покупаете, но xl4015, понижающий 5a cc / cv (с небольшим радиатором).

Источник: infiniteestore.files.wordpress.com

Блоки питания — один из самых важных инструментов на вашем рабочем месте, но они слишком дороги (например,> 50 евро для версии 30 В 5 А). Сегодня я хочу сделать хороший и дешевый блок питания, он не будет точным, как то, что вы покупаете, но xl4015, пониженный 5a cc / cv (с небольшим радиатором).

Источник: d1xahwiwo4b49p.cloudfront.net

Xlsemi, alldatasheet, datasheet, datasheet поисковый сайт для электронных компонентов и полупроводников, интегральных схем, диодов, симисторов и других полупроводников.

Источник: i.pinimg.com

Xlsemi, alldatasheet, datasheet, datasheet поисковый сайт для электронных компонентов и полупроводников, интегральных схем, диодов, симисторов и других полупроводников.

Источник: ae01.alicdn.com

5a, 180 кГц, 36 В, понижающий преобразователь постоянного тока в постоянный, лист данных xl4015e1, схема xl4015e1, лист данных xl4015e1:

Источник: www.electroschematics.com

Обход соединения между винтом и землей с помощью конденсатора подходящего размера для устранения шума на входе .

Источник: www.robotop.lv

Блоки питания — один из самых важных инструментов на вашем рабочем месте, но они слишком дороги (например,> 50 евро для версии 30 В 5 А). Сегодня я хочу сделать хороший и дешевый блок питания, он не будет точным, как то, что вы покупаете, но xl4015, понижающий 5a cc / cv (с небольшим радиатором).

Источник: www.electroschematics.com

Обход винта на землю с помощью конденсатора подходящей емкости для устранения шума на входе.

Источник: www.eevblog.com

😉 Спасибо всем тем великим инженерам grabcad, которые сделали модели, которые я использовал в своей сборке.

Источник: i.ytimg.com

Я сделал это, используя образцы измерений aliexpress.

Источник: www.eevblog.com

Далее следует принятая схема модуля xl4015 CV / CC.

XL4015 Схема расположения выводов понижающего модуля DC-DC, характеристики, спецификации и техническое описание

XL4015 Понижающий модуль DC-DC

XL4015 Понижающий модуль DC-DC

XL4015 Понижающий модуль DC-DC

Распиновка модуля XL4015

Нажмите на изображение, чтобы увеличить

Силовой модуль XL4015 — это силовой модуль с понижающим преобразователем постоянного тока (BUCK), работающий с частотой переключения 180 кГц. На такой высокой частоте он обеспечивает компоненты фильтра меньшего размера по сравнению с низкочастотными импульсными регуляторами.

Этот импульсный понижающий преобразователь постоянного тока способен управлять нагрузкой 5 А с отличным регулированием линии и нагрузки. Основным переключающим компонентом является XL4015, регулируемый импульсный стабилизатор на выходе. Это эффективный импульсный стабилизатор, и его выходная эффективность значительно выше по сравнению с популярными регуляторами повышения напряжения. При более высоких входных напряжениях регулятор работает с частотой переключения 180 кГц, что позволяет уменьшить общий размер платы и сэкономить место.Это высокомощный коммутационный модуль с тороидальным кольцевым индуктором.

Описание контактов платы силового модуля XL4015

Имя контакта

Описание

ВХОД +

Положительный вход (нерегулируемый или регулируемый)

ИН-

Отрицательный вход (земля)

ВЫХ +

Положительный выход (регулируемый)

ВЫХ —

Отрицательный выход (земля)

Распиновку легко увидеть в Легенде платы.

Характеристики и характеристики
  • Входное напряжение: 4 — 38 В
  • Выходное напряжение: 1,25 — 36 В (регулируемое)
  • Выходной ток: Максимальный выходной ток 5A
  • Примечание: Чем выше напряжение, тем увеличивается ток нагрузки. Попробуйте использовать в пределах 4.5А.
  • Выходная мощность: рекомендуется использовать в пределах 75 Вт
  • Примечание: требуется радиатор, если выходная мощность превышает 50 Вт
  • КПД этого регулятора до 96%
  • Примечание: КПД зависит от входного, выходного напряжения, тока и разницы напряжений
  • Регулировка нагрузки: 0.8%
  • Регулировка напряжения: 0,8%
  • Встроенный регулируемый потенциометр для регулировки выходного напряжения.
  • Светодиодный индикатор питания
  • Включена тепловая защита.
  • Пропорция короткого замыкания: ограничена до 8А.
  • Размер: 54 * 23 * 18 мм (Д * Ш * В)

Примечание. Полную техническую информацию можно найти в листе данных XL4015 по ссылке внизу этой страницы.

Альтернативный продукт Плата силового модуля на базе XL4015

Альтернативные и совместимые продукты для плат понижающего силового модуля DC-DC на базе XL4015 перечислены ниже —

  1. Понижающий модуль постоянного и постоянного тока на базе MT3608
  2. Понижающий модуль постоянного тока постоянного тока на базе LM2596 на 3 А

Плата силового модуля XL4015 — Обзор

Основной драйвер — XL4015-Adj.

Понижающий модуль DC-DC на основе XL4015-Adj обеспечивает номинальный ток 5 А (рекомендуется 4,5 А) при 4–38 В широкого входного напряжения. Модуль питания имеет потенциометр для регулировки выходного напряжения в соответствии с потребностями пользователя. Хотя в модуле используется радиатор на основе печатной платы, рекомендуется использовать дополнительный радиатор, если номинальная выходная мощность превышает 50 Вт. Модуль также предлагает очень высокую эффективность преобразования, не превышающую 96%, с регулировкой нагрузки 0,8%, что может быть отличным выбором для продуктов, связанных с аудиоэлектроникой.Более высокая эффективность преобразования также позволяет использовать приложения с батарейным питанием.

Помимо этого, модуль также обеспечивает функции ограничения тока до 8 А и имеет внутреннюю тепловую защиту.

Имеется светодиодный индикатор питания, который показывает состояние доступности питания модуля.

ПРИМЕЧАНИЕ: Он не имеет защиты от обратной полярности.

Пользователи могут настроить потенциометр, чтобы получить выходное напряжение от 1.От 25 до 36 В. Однако более высокое входное напряжение обеспечивает более высокий ток нагрузки.

Схема подключения

Интерфейс модуля XL4015 довольно прост. Подключите регулируемый или нерегулируемый вход к контактам IN + и IN- и используйте потенциометр для регулировки выходного напряжения. Подключите нагрузку напрямую к контактам OUT + и OUT-.

Применение платы силового модуля XL4015
  • Блок питания для самостоятельной сборки
  • Для удовлетворения требований к питанию мощных аудиосистем.
  • Сильноточные приложения с небольшой площадью

2D Модель

Размеры платы силового модуля на базе XL4015 показаны ниже —

Купить Модуль зарядного устройства постоянного напряжения 5A XL4015E1 на HNHCart.com — Тележка Hatchnhack

Силовой модуль XL4015, как следует из названия, представляет собой модуль питания постоянного тока с пониженной частотой с ШИМ фиксированной частотой. Модуль понижающей мощности XL4015 Step-Down работает на частоте 180 кГц, но все же имеет компоненты фильтра меньшего размера и способен управлять нагрузкой 5 А с регулированием нагрузки, высокой эффективностью и низким уровнем пульсаций.

XL4015 Понижающий модуль DC-DC поставляется со встроенной функцией управления CC (постоянный ток) и CV (постоянное напряжение), что очень удобно в таких приложениях, как зарядное устройство или источник питания. Эта функция постоянного тока и постоянного напряжения реализована путем добавления в схему фиксированного стабилизатора напряжения 78L05, прецизионного шунтирующего стабилизатора TL431 и операционного усилителя LM358.

На модуле три светодиода. Первый светодиод от входного разъема используется для индикации CC (постоянного тока), а два других светодиода указывают на зарядку аккумулятора и полную зарядку аккумулятора, когда модуль используется в качестве зарядного устройства. Когда модуль используется в качестве источника питания, светодиод зарядки аккумулятора показывает НАГРУЗКА ВКЛ. Также есть два многооборотных подстроечных потенциометра, которые используются для регулировки выходного тока и выходного напряжения. Когда эти подстроечные резисторы поворачиваются по часовой стрелке, выходное напряжение и выходной ток увеличиваются, а если подстроечные резисторы поворачиваются против часовой стрелки, выходная мощность уменьшается.Схема управления ШИМ может линейно регулировать скважность от 0 до 100%. Внутри модуля также встроена функция максимальной токовой защиты. При срабатывании функции защиты от короткого замыкания рабочая частота снижается до 48 кГц с 180 кГц.

Силовой модуль XL4015 обеспечивает очень высокий КПД до 96%. Этот модуль может безупречно работать даже в экстремальных условиях, поскольку рабочая температура модуля составляет от -40 ° C до 85 ° C. Этот модуль в основном используется в качестве зарядного устройства или источника питания в различных схемах, таких как ЖК-мониторы и мощные аудиосистемы.

Силовой модуль XL4015, как следует из названия, представляет собой модуль питания постоянного тока с пониженной частотой с ШИМ фиксированной частотой. Модуль понижающей мощности XL4015 Step-Down работает на частоте 180 кГц, но все же имеет компоненты фильтра меньшего размера и способен управлять нагрузкой 5 А с регулированием нагрузки, высокой эффективностью и низким уровнем пульсаций.

XL4015 Понижающий модуль DC-DC поставляется со встроенной функцией управления CC (постоянный ток) и CV (постоянное напряжение), что очень удобно в таких приложениях, как зарядное устройство или источник питания. Эта функция постоянного тока и постоянного напряжения реализована путем добавления в схему фиксированного стабилизатора напряжения 78L05, прецизионного шунтирующего стабилизатора TL431 и операционного усилителя LM358.

На модуле три светодиода. Первый светодиод от входного разъема используется для индикации CC (постоянного тока), а два других светодиода указывают на зарядку аккумулятора и полную зарядку аккумулятора, когда модуль используется в качестве зарядного устройства.Когда модуль используется в качестве источника питания, светодиод зарядки аккумулятора показывает НАГРУЗКА ВКЛ. Также есть два многооборотных подстроечных потенциометра, которые используются для регулировки выходного тока и выходного напряжения. Когда эти подстроечные резисторы поворачиваются по часовой стрелке, выходное напряжение и выходной ток увеличиваются, а если подстроечные резисторы поворачиваются против часовой стрелки, выходная мощность уменьшается. Схема управления ШИМ может линейно регулировать скважность от 0 до 100%. Внутри модуля также встроена функция максимальной токовой защиты.При срабатывании функции защиты от короткого замыкания рабочая частота снижается до 48 кГц с 180 кГц.

Силовой модуль XL4015 обеспечивает очень высокий КПД до 96%. Этот модуль может безупречно работать даже в экстремальных условиях, поскольку рабочая температура модуля составляет от -40 ° C до 85 ° C. Этот модуль в основном используется в качестве зарядного устройства или источника питания в различных схемах, таких как ЖК-мониторы и мощные аудиосистемы.

Входное напряжение 4В-38В
Выходное напряжение 0. 8 В -36 В
Выходной ток Регулируется до 5А
Максимальная выходная мощность 75 Вт
Модульный характер Неизолированный понижающий модуль
Метод ректификации Выпрямитель асинхронный
Максимальный КПД 96% (высший)
Регулировка напряжения ± 2,5%
Рабочая температура -40 ~ + 85 градусов
Рабочая частота 140 кГц
Размер (мм) 51 * 26.3 * 14
ОТПРАВКА
  • Мы в HatchnHack уверены, что вы, как наш клиент, заказали товары с энтузиазмом и срочно.
  • Мы стараемся отправить все заказы, полученные до 11:00 по индийскому стандартному времени, в течение 24 часов с момента заказа. Заказ, полученный по субботам и воскресеньям, должен быть отправлен к понедельнику.
  • Для обеспечения максимально быстрого времени доставки (т.е. времени, когда заказ достигает вашего порога), мы отправляем ваш заказ только через надежные и уважаемые курьерские службы.
  • В некоторых случаях мы можем быть ограничены техническими проблемами и проблемами на складе (в зависимости от спецификации продукта или его доступности), и нам придется частично выполнить ваш заказ. В таких редких случаях мы сообщим вам об этом перед отправкой заказа.
  • В редких случаях у нас могут быть некоторые оперативные случаи, когда нам требуется более 2 дней для отправки заказа.В таком сценарии клиент имеет право потребовать полный возврат средств.
  • Мы имеем право обрабатывать индивидуальные заказы и заказы с оптовыми скидками в течение минимум 2 рабочих дней. Заказчик может потребовать отмены заказа, но решение о возмещении будет зависеть от таких факторов, как закупленные материалы или статус клиента в компании.
  • Если вы считаете, что состояние посылки ненадлежащее, или у вас есть какие-либо сомнения относительно того, что посылка была взломана или повреждена, пожалуйста, свяжитесь с нами через канал поддержки по телефону — 8810424663 или по электронной почте по адресу Sales @ HatchnHack.com ‘.
  • Для отслеживания статуса доставки вашего заказа вы можете либо использовать раздел «Отслеживание вашего заказа» на нашем веб-сайте, либо щелкнуть по полученному от нас письму с подтверждением с информацией для отслеживания.
  • Все посылки должны быть отправлены со счетом-фактурой, в котором будет указана цена в соответствии с Налоговыми правилами Индии.
ПОЛИТИКА ВОЗВРАТА
  • Наша политика действует 15 дней. Если с момента покупки прошло 15 дней, к сожалению, мы не сможем предложить вам возврат или обмен.
  • Чтобы иметь право на возврат, ваш товар должен быть неиспользованным и в том же состоянии, в котором вы его получили. Он также должен быть в оригинальной упаковке.
  • Некоторые виды товаров не подлежат возврату.
  • Дополнительные невозвратные товары: подарочные карты и загружаемые программные продукты
  • Для завершения возврата нам потребуется квитанция или подтверждение покупки.
  • Не отправляйте покупку обратно производителю.
  • Есть определенные ситуации, когда предоставляется только частичное возмещение (если применимо)
    • Любой элемент не в исходном состоянии, поврежден или отсутствует часть по причинам, не связанным с нашей ошибкой
    • Любой предмет, возвращенный более чем через 15 дней после доставки

Senarai Harga Популярные 5A DC в DC CC CV Литиевая батарея Понижающая зарядная плата Светодиодный преобразователь питания Зарядное устройство понижающий модуль XL4015 Terbaru di Malaysia

Категория: Инструменты для измерения и анализа

Торговая марка: Не указана Торговая марка

Подробная информация о продукте: Популярные 5A DC в DC CC CV Литиевая батарея понижающая зарядная плата Светодиодный преобразователь питания понижающий модуль XL4015
Расходные материалы для дома: ЭЛЕКТРИЧЕСКИЕ
Сертификация: НЕТ
Происхождение: CN (Origin)
Тип выхода: /
Номер модели: Модуль зарядного устройства

Ознакомьтесь с последней популярной литиевой батареей 5A DC to DC CC CV, понижающей зарядной платой Светодиодный преобразователь питания, понижающий модуль, XL4015 Информация и цены июнь 2021 г.

DC to DC CC CV 5A литиевая батарея понижающая зарядная плата светодиодный преобразователь мощности литиевое зарядное устройство понижающий модуль XL4015

Электрооборудование и принадлежности

Оригинальная литиевая батарея 5A DC to DC CC CV, понижающая зарядная плата, светодиодный преобразователь мощности, литиевое зарядное устройство, понижающий модуль XL4015

Электрооборудование и принадлежности

Оригинальная литиевая батарея 5A DC to DC CC CV, понижающая зарядная плата, светодиодный преобразователь мощности, литиевое зарядное устройство, понижающий модуль XL4015

Активные компоненты

5 шт.Dc-Dc XL4015 DC в DC CC CV 5A литиевая батарея понижающая зарядная плата светодиодный преобразователь питания зарядное устройство понижающий модуль

Активные компоненты

Синий 5A DC to DC CC CV Литиевая батарея понижающая зарядная плата Светодиодный преобразователь питания Литиевое зарядное устройство понижающий модуль XL4015 B

Активные компоненты

Оригинальный XL4015 E1 5A DC to DC CC CV Литиевая батарея понижающая зарядная плата Светодиодный преобразователь питания Модуль литиевого зарядного устройства

Активные компоненты

XL4015 5A DC to DC DC-DC литиевая батарея понижающая плата зарядки светодиодный преобразователь питания литиевое зарядное устройство понижающий модуль XL4015

Активные компоненты

Оригинальная литиевая батарея 5A DC to DC CC CV, понижающая зарядная плата, светодиодный преобразователь мощности, литиевое зарядное устройство, понижающий модуль

Электрооборудование и принадлежности

XL4015E1 5A DC to DC CC CV Литиевая батарея понижающая зарядная плата Светодиодный преобразователь питания Литиевое зарядное устройство понижающий модуль

Активные компоненты

5A DC-Dc XL4015 E1 DC to DC 8-36V Литиевая батарея, понижающая зарядная плата Светодиодный преобразователь мощности, понижающий модуль литиевого зарядного устройства

Активные компоненты

CC / CV Регулируемая макс. 5A понижающая зарядная плата XL4015 Модуль преобразователя зарядного устройства литиевой батареи DC-DC 0.8-30В к 5-32В

Активные компоненты

5A DC to DC CC CV Литиевая батарея понижающая зарядная плата понижающий преобразователь питания светодиодный вольтметр модуль питания

Электрооборудование и принадлежности

XL4015 DC-DC 5A Цифровой светодиодный привод Модуль зарядного устройства литиевой батареи CC / CV USB понижающий понижающий преобразователь с вольтметром Амперметр

CC / CV 5A Плата зарядного устройства для лития XL4015, регулируемая от 6 до 38 В до 1.Понижающий модуль понижающего источника питания постоянного тока 25-36 В

Активные компоненты

5A XL4015 DC-DC понижающий регулируемый модуль питания понижающий преобразователь модуль литиевого зарядного устройства

Активные компоненты

5A XL4015 DC-DC понижающий регулируемый блок питания Зарядное устройство для лития

Активные компоненты

10 шт. 5A XL4015 DC-DC понижающий регулируемый блок питания литиевое зарядное устройство

Активные компоненты

понижающий преобразователь постоянного тока CC CV 50V 5A силовой модуль регулируемый вольтметр

Измерение

Xl4015 Cc Cv Схема / Как разработать простой понижающий преобразователь постоянного тока / постоянного напряжения — Управление питанием… — Перепустите vin на землю с помощью конденсатора подходящей емкости для устранения шума на входе.

Xl4015 Cc Cv Схема / Как спроектировать простой понижающий преобразователь постоянного тока / постоянного напряжения — Управление питанием … — Обход vin на землю с подходящим большим конденсатором для устранения шума на входе. . Я сделал это, используя образцы измерений aliexpress. Блок питания — один из самых важных инструментов на вашем рабочем месте, но он слишком дорогой (например,> 50 евро для версии 30 В 5 А). Сегодня я хочу сделать хороший и дешевый блок питания, он не будет точным, как то, что вы покупаете, но xl4015, понижающий 5a cc / cv (с небольшим радиатором). Общий дизайн модуля действительно довольно аккуратный и умный. Xl4015 работает от напряжения постоянного тока от 8 до 36 В. 5a, 180 кГц, 36 В, понижающий преобразователь постоянного тока в постоянный, лист данных xl4015e1, схема xl4015e1, лист данных xl4015e1:

Xl4015 работает от напряжения постоянного тока от 8 до 36 В. 5a, 180 кГц, 36 В, понижающий преобразователь постоянного тока в постоянный, таблица данных xl4015e1, схема xl4015e1, таблица данных xl4015e1: Далее следует принятая схема модуля xl4015 cv / cc.Он имеет режимы cc и cv. Блок питания — один из самых важных инструментов на вашем рабочем месте, но он слишком дорогой (например,> 50 евро для версии 30 В 5 А). Сегодня я хочу сделать хороший и дешевый блок питания, он не будет точным, как какой вы покупаете, но xl4015, понижайте 5a cc / cv (с небольшим радиатором).

XL4015 5A CC CV литиевое зарядное устройство DC-DC понижающий модуль, मॉड्यूल — Rajguru Electronics (I … from 5.imimg.com Xl4015 работает от напряжения постоянного тока от 8 до 36 В.Я сделал это, используя образцы измерений aliexpress. 5a, 180 кГц, 36 В, понижающий преобразователь постоянного тока в постоянный, таблица данных xl4015e1, схема xl4015e1, таблица данных xl4015e1: Далее следует принятая схема модуля xl4015 cv / cc. Подключите vin к земле с помощью конденсатора подходящей емкости, чтобы устранить шум на входе. Блок питания — один из самых важных инструментов на вашем рабочем месте, но он слишком дорогой (например,> 50 евро для версии 30 В 5 А). Сегодня я хочу сделать хороший и дешевый блок питания, он не будет точным, как какой вы покупаете, но xl4015, понижайте 5a cc / cv (с небольшим радиатором).;) Благодарим всех тех великих инженеров grabcad, которые сделали модели, которые я использовал в своей сборке. Общий дизайн модуля действительно довольно аккуратный и умный.

Xl4015 работает от постоянного напряжения от 8 до 36 В.

Байпас между винтом и землей с помощью конденсатора подходящей емкости для устранения шума на входе. Я сделал это, используя образцы измерений aliexpress. Общий дизайн модуля действительно довольно аккуратный и умный. Xl4015 работает от напряжения постоянного тока от 8 до 36 В.5a, 180 кГц, 36 в, понижающий преобразователь постоянного тока в постоянный, таблица данных xl4015e1, схема xl4015e1, таблица данных xl4015e1:;) Спасибо всем тем великим инженерам grabcad, которые сделали модели, которые я использовал в своей сборке. Далее следует принятая схема модуля xl4015 CV / CC. Блок питания — один из самых важных инструментов на вашем рабочем месте, но он слишком дорогой (например,> 50 евро для версии 30 В 5 А). Сегодня я хочу сделать хороший и дешевый блок питания, он не будет точным, как какой вы покупаете, но xl4015, понижайте 5a cc / cv (с небольшим радиатором).Xlsemi, alldatasheet, datasheet, datasheet поисковый сайт для электронных компонентов и полупроводников, интегральных схем, диодов, симисторов и других полупроводников. Он имеет режимы cc и cv.

Xl4015 работает от постоянного напряжения от 8 до 36 В. Далее следует принятая схема модуля xl4015 CV / CC. Подключите vin к земле с помощью конденсатора подходящей емкости, чтобы устранить шум на входе. Общий дизайн модуля действительно довольно аккуратный и умный. 5a, 180 кГц, 36 В, понижающий преобразователь постоянного тока в постоянный, лист данных xl4015e1, схема xl4015e1, лист данных xl4015e1:

Onstate # 93: XL4015 CC CV DC 5A Тестирование понижающего модуля зарядного устройства солнечного контроллера MPPT # 2 — YouTube от i.ytimg.com Далее следует принятая схема модуля xl4015 cv / cc. Xl4015 работает от напряжения постоянного тока от 8 до 36 В. Блок питания — один из самых важных инструментов на вашем рабочем месте, но он слишком дорогой (например,> 50 евро для версии 30 В 5 А). Сегодня я хочу сделать хороший и дешевый блок питания, он не будет точным, как какой вы покупаете, но xl4015, понижайте 5a cc / cv (с небольшим радиатором). 😉 Благодарим всех тех великих инженеров grabcad, которые сделали модели, которые я использовал в своей сборке. Xlsemi, alldatasheet, datasheet, datasheet поисковый сайт для электронных компонентов и полупроводников, интегральных схем, диодов, симисторов и других полупроводников. Подключите vin к земле с помощью конденсатора подходящей емкости, чтобы устранить шум на входе. Общий дизайн модуля действительно довольно аккуратный и умный. Я сделал это, используя образцы измерений aliexpress.

Xl4015 работает от постоянного напряжения от 8 до 36 В.

Я сделал это с помощью замеров на aliexpress.Общий дизайн модуля действительно довольно аккуратный и умный. Xl4015 работает от напряжения постоянного тока от 8 до 36 В. 5a, 180 кГц, 36v buck dc to dc converter, xl4015e1 datasheet, xl4015e1 circuit, xl4015e1 data sheet: источник питания — один из самых важных инструментов на вашем рабочем месте, но они слишком дороги (например,> 50 евро для версии 30v 5 amps). Сегодня я хочу сделать хороший и дешевый блок питания, он не будет точным, как то, что вы покупаете, но xl4015, понижающий 5a cc / cv (с небольшим радиатором).;) Благодарим всех тех великих инженеров grabcad, которые сделали модели, которые я использовал в своей сборке. Далее следует принятая схема модуля xl4015 CV / CC. Он имеет режимы cc и cv. Xlsemi, alldatasheet, datasheet, datasheet поисковый сайт для электронных компонентов и полупроводников, интегральных схем, диодов, симисторов и других полупроводников. Подключите vin к земле с помощью конденсатора подходящей емкости, чтобы устранить шум на входе.

Имеет режимы cc и cv. Общий дизайн модуля действительно довольно аккуратный и умный.Блок питания — один из самых важных инструментов на вашем рабочем месте, но он слишком дорогой (например,> 50 евро для версии 30 В 5 А). Сегодня я хочу сделать хороший и дешевый блок питания, он не будет точным, как какой вы покупаете, но xl4015, понижайте 5a cc / cv (с небольшим радиатором). Xlsemi, alldatasheet, datasheet, datasheet поисковый сайт для электронных компонентов и полупроводников, интегральных схем, диодов, симисторов и других полупроводников. 5a, 180 кГц, 36 В, понижающий преобразователь постоянного тока в постоянный, техническое описание xl4015e1, схема xl4015e1, технический паспорт xl4015e1:

Onstate # 84: XL4015 5A CC CV DC Испытание понижающего понижающего преобразователя для зарядки литиевой батареи… from i.ytimg.com Я сделал это, используя образцы измерений aliexpress. Подключите vin к земле с помощью конденсатора подходящей емкости, чтобы устранить шум на входе. Он имеет режимы cc и cv. Блок питания — один из самых важных инструментов на вашем рабочем месте, но он слишком дорогой (например,> 50 евро для версии 30 В 5 А). Сегодня я хочу сделать хороший и дешевый блок питания, он не будет точным, как какой вы покупаете, но xl4015, понижайте 5a cc / cv (с небольшим радиатором). Xlsemi, alldatasheet, datasheet, datasheet поисковый сайт для электронных компонентов и полупроводников, интегральных схем, диодов, симисторов и других полупроводников.Далее следует принятая схема модуля xl4015 CV / CC. Общий дизайн модуля действительно довольно аккуратный и умный. Xl4015 работает от напряжения постоянного тока от 8 до 36 В.

😉 Спасибо всем тем великим инженерам grabcad, которые сделали модели, которые я использовал в своей сборке.

Далее следует принятая схема модуля xl4015 CV / CC. Xlsemi, alldatasheet, datasheet, datasheet поисковый сайт для электронных компонентов и полупроводников, интегральных схем, диодов, симисторов и других полупроводников.Я сделал это, используя образцы измерений aliexpress. Подключите vin к земле с помощью конденсатора подходящей емкости, чтобы устранить шум на входе. Он имеет режимы cc и cv. Xl4015 работает от напряжения постоянного тока от 8 до 36 В. 5a, 180 кГц, 36 В, понижающий преобразователь постоянного тока в постоянный, таблица данных xl4015e1, схема xl4015e1, таблица данных xl4015e1: Общая конструкция модуля действительно является довольно аккуратной и умной работой. 😉 Благодарим всех тех великих инженеров grabcad, которые сделали модели, которые я использовал в своей сборке. Блок питания — один из самых важных инструментов на вашем рабочем месте, но он слишком дорогой (например,> 50 евро для версии 30 В 5 А).Сегодня я хочу сделать хороший и дешевый блок питания, он не будет точным, как то, что вы покупаете, но xl4015, понижающий 5a cc / cv (с небольшим радиатором).

Источник: propix.com.pl

Блоки питания — один из самых важных инструментов на вашем рабочем месте, но они слишком дороги (например,> 50 евро для версии 30 В 5 А). Сегодня я хочу сделать хороший и дешевый блок питания, он не будет точным, как то, что вы покупаете, но xl4015, понижающий 5a cc / cv (с небольшим радиатором).;) Благодарим всех тех великих инженеров grabcad, которые сделали модели, которые я использовал в своей сборке. Он имеет режимы cc и cv. Xl4015 работает от напряжения постоянного тока от 8 до 36 В. Xlsemi, alldatasheet, datasheet, datasheet поисковый сайт для электронных компонентов и полупроводников, интегральных схем, диодов, симисторов и других полупроводников.

Источник: imgv2-2-f.scribdassets.com

😉 Спасибо всем тем великим инженерам grabcad, которые сделали модели, которые я использовал в своей сборке.Общий дизайн модуля действительно довольно аккуратный и умный. Я сделал это, используя образцы измерений aliexpress. Блок питания — один из самых важных инструментов на вашем рабочем месте, но он слишком дорогой (например,> 50 евро для версии 30 В 5 А). Сегодня я хочу сделать хороший и дешевый блок питания, он не будет точным, как какой вы покупаете, но xl4015, понижайте 5a cc / cv (с небольшим радиатором). Далее следует принятая схема модуля xl4015 CV / CC.

Источник: liitokala.com.ua

Далее следует принятая схема модуля xl4015 CV / CC. Общий дизайн модуля действительно довольно аккуратный и умный. Xlsemi, alldatasheet, datasheet, datasheet поисковый сайт для электронных компонентов и полупроводников, интегральных схем, диодов, симисторов и других полупроводников. Блок питания — один из самых важных инструментов на вашем рабочем месте, но он слишком дорогой (например,> 50 евро для версии 30 В 5 А). Сегодня я хочу сделать хороший и дешевый блок питания, он не будет точным, как какой вы покупаете, но xl4015, понижайте 5a cc / cv (с небольшим радиатором).Я сделал это, используя образцы измерений aliexpress.

Источник: cf.shopee.ph

Он имеет режимы cc и cv. Подключите vin к земле с помощью конденсатора подходящей емкости, чтобы устранить шум на входе. Общий дизайн модуля действительно довольно аккуратный и умный. Я сделал это, используя образцы измерений aliexpress. Xlsemi, alldatasheet, datasheet, datasheet поисковый сайт для электронных компонентов и полупроводников, интегральных схем, диодов, симисторов и других полупроводников.

Источник: i.ytimg.com

Общий дизайн модуля действительно довольно аккуратный и умный. Он имеет режимы cc и cv. Блок питания — один из самых важных инструментов на вашем рабочем месте, но он слишком дорогой (например,> 50 евро для версии 30 В 5 А). Сегодня я хочу сделать хороший и дешевый блок питания, он не будет точным, как какой вы покупаете, но xl4015, понижайте 5a cc / cv (с небольшим радиатором). Далее следует принятая схема модуля xl4015 CV / CC.5a, 180 кГц, 36 В, понижающий преобразователь постоянного тока в постоянный, таблица данных xl4015e1, схема xl4015e1, таблица данных xl4015e1:

Источник: ae01.alicdn.com

Я сделал это, используя образцы измерений aliexpress. Блок питания — один из самых важных инструментов на вашем рабочем месте, но он слишком дорогой (например,> 50 евро для версии 30 В 5 А). Сегодня я хочу сделать хороший и дешевый блок питания, он не будет точным, как какой вы покупаете, но xl4015, понижайте 5a cc / cv (с небольшим радиатором).Далее следует принятая схема модуля xl4015 CV / CC. Xlsemi, alldatasheet, datasheet, datasheet поисковый сайт для электронных компонентов и полупроводников, интегральных схем, диодов, симисторов и других полупроводников. Общий дизайн модуля действительно довольно аккуратный и умный.

Источник: www.mini-tech.com.ua

Xlsemi, alldatasheet, datasheet, datasheet поисковый сайт электронных компонентов и полупроводников, интегральных схем, диодов, симисторов и других полупроводников.Подключите vin к земле с помощью конденсатора подходящей емкости, чтобы устранить шум на входе. 5a, 180 кГц, 36 В, понижающий преобразователь постоянного тока в постоянный, таблица данных xl4015e1, схема xl4015e1, таблица данных xl4015e1: Я сделал это, используя образцы измерений aliexpress. Блок питания — один из самых важных инструментов на вашем рабочем месте, но он слишком дорогой (например,> 50 евро для версии 30 В 5 А). Сегодня я хочу сделать хороший и дешевый блок питания, он не будет точным, как какой вы покупаете, но xl4015, понижайте 5a cc / cv (с небольшим радиатором).

Источник: ae01.alicdn.com

5a, 180 кГц, 36 В, преобразователь постоянного тока в постоянный, таблица данных xl4015e1, схема xl4015e1, таблица данных xl4015e1: Далее следует принятая схема модуля CV / CC xl4015. Xlsemi, alldatasheet, datasheet, datasheet поисковый сайт для электронных компонентов и полупроводников, интегральных схем, диодов, симисторов и других полупроводников. Подключите vin к земле с помощью конденсатора подходящей емкости, чтобы устранить шум на входе. Он имеет режимы cc и cv.

Источник: propix.com.pl

Я сделал это, используя образцы измерений aliexpress. Подключите vin к земле с помощью конденсатора подходящей емкости, чтобы устранить шум на входе. 5a 180 кГц 36v buck dc to dc converter, xl4015e1 datasheet, xl4015e1 circuit, xl4015e1 data sheet: XLsemi, alldatasheet, datasheet, сайт поиска данных для электронных компонентов и полупроводников, интегральных схем, диодов, симисторов и других полупроводников. Xl4015 работает от напряжения постоянного тока от 8 до 36 В.

Источник: www.electroschematics.com

😉 Спасибо всем тем великим инженерам grabcad, которые сделали модели, которые я использовал в своей сборке.

Источник: www.electroschematics.com

Блоки питания — один из самых важных инструментов на вашем рабочем месте, но они слишком дороги (например,> 50 евро для версии 30 В 5 А). Сегодня я хочу сделать хороший и дешевый блок питания, он не будет точным как то, что вы покупаете, но xl4015, понижающий 5a cc / cv (с небольшим радиатором).

Источник: i.stack.imgur.com

5a, 180 кГц, 36 В, преобразователь постоянного тока в постоянный, таблица данных xl4015e1, схема xl4015e1, таблица данных xl4015e1:

Источник: www.mikrocontroller.net

Имеются режимы cc и cv .

Источник: i.ytimg.com

Я сделал это, используя образцы измерений aliexpress.

Источник: www.electroschematics.com

Я сделал это, используя образцы измерений aliexpress.

Источник: cdn.shopify.com

Перепустите vin на землю с помощью конденсатора подходящей емкости для устранения шума на входе.

Источник: www.xcluma.com

Обход винта на землю с помощью конденсатора подходящей емкости для устранения шума на входе.

Источник: www.eevblog.com

Далее следует принятая схема модуля xl4015 CV / CC.

Источник: propix.com.pl

Перепустите vin на землю с помощью конденсатора подходящей емкости для устранения шума на входе.

Источник: d3i5bpxkxvwmz.cloudfront.net

Блок питания — один из самых важных инструментов на вашем рабочем месте, но он слишком дорог (например,> 50 евро для версии 30 В 5 А). Сегодня я хочу сделать хороший и дешевый блок питания, он не будет точным, как то, что вы покупаете, но xl4015, понижающий 5a cc / cv (с небольшим радиатором).

Источник: i.pinimg.com

Обход винта на заземление с помощью конденсатора подходящей емкости для устранения шума на входе.

Источник: images.ua.prom.st

😉 Спасибо всем тем великим инженерам grabcad, которые сделали модели, которые я использовал в своей сборке.

Источник: pazhelectronics.com

Имеет режимы cc и cv.

Источник: www.xcluma.com

Xlsemi, alldatasheet, datasheet, datasheet поисковый сайт для электронных компонентов и полупроводников, интегральных схем, диодов, симисторов и других полупроводников.

Источник: http2. инженеры, которые сделали модели, которые я использовал в своей сборке.

Источник: micro-pi.ru

Общий дизайн модуля действительно довольно аккуратный и умный.

Источник: propix.com.pl

Обход винта на землю с помощью конденсатора подходящей емкости для устранения шума на входе.

Источник: www.allmartbd.com

Я сделал это, используя образцы измерений aliexpress.

Источник: i.pinimg.com

Блоки питания — один из самых важных инструментов на вашем рабочем месте, но они слишком дороги (например,> 50 евро для версии 30 В 5 А). Сегодня я хочу сделать хороший и дешевый блок питания, он не будет точным, как то, что вы покупаете, но xl4015, пониженный 5a cc / cv (с небольшим радиатором).

Источник: pg-cdn-a2.datacaciques.com

Я сделал это, используя образцы измерений aliexpress.

Источник: e2e.ti.com

Общий дизайн модуля действительно очень аккуратный и умный.

Источник: iebayimg.com

Он имеет режимы cc и cv.

Источник: i.ytimg.com

Общий дизайн модуля действительно довольно аккуратный и умный.

Xl4015 Cc Cv Схема — retorika

XL4015 Понижающий модуль постоянного тока с управлением CV / CC Понижающий модуль постоянного тока XL4015 с управлением CV / CC Понижающий модуль постоянного тока XL4015 с управлением CV / CC Понижающий модуль постоянного тока XL4015 с управлением CV / CC Схема понижающего преобразователя CC / CC (Справка по схеме) — Обмен электротехническими стеками Понижающий модуль постоянного тока XL4015 с управлением CV / CC Понижающий модуль постоянного тока XL4015 с управлением CV / CC XL4005 5A CC, понижающий преобразователь CV Модуль питания XL4015 Дешевый китайский DC-DC CC CV понижающий блок питания Импульсный регулятор на чипе XL4015 — YouTube Как разработать простой понижающий преобразователь постоянного тока / постоянного напряжения — Управление питанием — Технические статьи — Форумы поддержки TI E2E Схема регулятора Cc Cv | Электронная инженерия | Электротехника Импульсный регулятор на микросхеме XL4015 Меандр занимательная электроника Схема понижающего преобразователя Lm2596 Dc Dc — Конструкции печатных плат Понижающий понижающий преобразователь DC-DC XL4015 | Регулируемый источник питания с использованием XL4015 — YouTube Состояние № 84: Испытание модуля понижающего понижающего преобразователя для зарядки литиевой батареи постоянного тока XL4015 5A CC CV.- YouTube Google+ | Схемы Добавление CC к доллару CV, чтобы сделать его CC / CV Источник питания CC / CV | Триботика Состояние № 83: Испытание модуля понижающего преобразователя зарядного устройства CV XL4015 5A CC CV №2. Стабильность режима CC. — YouTube LM2596 Светодиодный драйвер DC-DC понижающий регулируемый модуль питания CC / CV Infinite Store Понижающий модуль постоянного тока XL4015 с управлением CV / CC REES52 5A DC to DC CC-CV Литиевая батарея понижающая зарядная плата Светодиодный преобразователь мощности понижающий модуль литиевого зарядного устройства XL4015: Amazon.in: Industrial & Scientific Модуль питания XL4015 5A DC DC CC CV Buck понижающий Регулируемая плата зарядного устройства литиевой батареи DC понижающий источник питания XL4015 8 36V to 1.25 32V Сделай сам | | — AliExpress Схема зарядного устройства для портативных никель-кадмиевых аккумуляторов 5A 75W XL4015 CC CV DC-DC ЗАРЯДНОЕ УСТРОЙСТВО ДЛЯ ЛИТИЕВЫХ АККУМУЛЯТОРОВ ПОЭТАПНЫЙ МОДУЛЬ | Схема источника питания, Зарядное устройство для литиевых батарей, Электронная схема Понижающий модуль постоянного тока XL4015 с управлением CV / CC 5A DC to DC CC CV Литиевая батарея понижающая зарядная плата Светодиодный преобразователь мощности Литиевый зарядный модуль понижающий модуль XL4015 | Интегральные схемы | — AliExpress 5A постоянного тока постоянного напряжения CC CV LED Drive литиевый модуль понижающей мощности с XL4015 DC DC понижающий источник питания 5 В 12 В понижающий преобразователь регулятор напряжения для зарядного устройства литиевой батареи Power Bank светодиодный драйвер | понижающий трансформатор | понижающий трансформатор | понижающий трансформатор — AliExpress Цепь питания 12 В LM338 цифровой программируемый источник питания — эскиз дизайна: AskElectronics Разработка системы зарядного устройства суперконденсаторных аккумуляторов на базе фотоэлектрического модуля для сельскохозяйственных электромобилей 0.Регулируемый источник питания от 1 В до 50 В 5A 75 Вт XL4015 DC DC преобразователь регулируемый понижающий модуль 4,0 38 В до 1,25 В 36 В DIY регулируемый источник питания | модуль питания | модуль питания модуль блока питания — AliExpress Как разработать простой понижающий преобразователь постоянного тока / постоянного напряжения — Управление питанием — Технические статьи — Форумы поддержки TI E2E Источник питания CC / CV: 6 шагов (с изображениями) — инструкции Как разработать простой понижающий преобразователь постоянного тока / постоянного напряжения — Управление питанием — Технические статьи — Форумы поддержки TI E2E Eierlegendewollmilchsau Принципиальная схема цепи одинарного питания Принципиальная схема базового веб-сайта — ONTODIAGRAM.ALTJ.FR XL4015 Понижающий преобразователь постоянного тока от 1,25 до 32 В, 5 А, литиевое зарядное устройство постоянного тока — YouTube Высокая эффективность! Плата зарядного устройства CC / CV 5A, XL4015, регулируемая, 6, от 38 В до 1,25, 36 В постоянного тока, понижающий модуль питания | литиевое зарядное устройство | зарядное устройство для постоянного тока — AliExpress Оригинальный XL4015 E1 5A DC в DC CC CV Литиевая Батарея Понижающая Зарядная Плата Светодиодный Преобразователь Питания Литиевое Зарядное Устройство Mo | Преобразователи питания, Литиевая батарея, Конвертер Onstate # 85: XL4015 MPPT 5A CC CV солнечный контроллер зарядное устройство понижающий понижающий преобразователь модуль тестирования — YouTube Понижающий модуль постоянного тока XL4015 с управлением CV / CC Проблема с зарядным устройством LTC4412 | Форум электроники (схемы, проекты и микроконтроллеры) Понижающий понижающий преобразователь DC-DC XL4015 | Регулируемый источник питания с использованием XL4015 — YouTube Цепь зарядного устройства свинцово-кислотного аккумулятора Схема преобразователя 10, 12, 14, 15, 16 В постоянного тока в 18, 22, 26, 28, 30 В постоянного тока Схема аудиопроцессора Схема тестера стабилитрона цифровой программируемый источник питания — эскиз дизайна: AskElectronics Onstate 262: XL4016 12A 8A CC CV DC понижающее зарядное устройство / модуль преобразователя драйвера светодиода — YouTube Регулируемый лабораторный настольный источник питания.| Триботика CCR-HP — rev0wiki XL4015 | Модернизация модуля понижающего преобразователя постоянного тока
для параллельной работы с более высокими токами TOP 5A CC CV Светодиодный привод Литиевое зарядное устройство Понижающий модуль мощности с USB-вольтметром | Властный картель DIY Kit LM2596 регулируемый стабилизатор напряжения, точный понижающий понижающий модуль питания, плата | diy kit | diypower module — Алиэкспресс XL4015 Понижающий преобразователь постоянного тока от 1,25 до 32 В, 5 А, литиевое зарядное устройство постоянного тока — YouTube diy / — Сделай сам Понижающий модуль постоянного тока XL4015 с управлением CV / CC Преобразование понижающего регулятора в интеллектуальный драйвер светодиодов, включая регулировку яркости | Аналоговые устройства Onstate # 93: XL4015 CC CV DC 5A MPPT Тестирование понижающего модуля зарядного устройства контроллера солнечной энергии # 2 — YouTube Высокоэффективное зарядное устройство для солнечных батарей MPPT с использованием LT8611 и AD5245 | Аналоговые устройства Схема понижающего преобразователя постоянного тока в постоянный самодельный Arduino Управление модулями преобразователя постоянного тока: 5 шагов — инструкции XL4015 лист данных Высокоэффективное зарядное устройство для солнечных батарей MPPT с использованием LT8611 и AD5245 | Аналоговые устройства XL6009 LM2577S-ADJ CC / CV SEPIC модуль (A.К.А. LM2577 Повышающий понижающий преобразователь CC / CV) | BudgetLightForum.com DC-DC 4-38V 5A XL4015 понижающий регулируемый блок питания светодиодный литиевый Источник питания CC / CV: 6 шагов (с изображениями) — инструкции BX_7853] Схема подключения электронного блока питания скамейки XL4015 DC-DC / — MicroPi LM2596 DC-DC понижающий преобразователь Регулируемый понижающий источник питания CC-CV Светодиодный драйвер MPPT 5A Контроллер солнечной энергии DC-DC понижающий модуль, постоянн. Преобразователь напряжения и тока | Библиотека 3D-моделей САПР | GrabCAD Разработка системы зарядного устройства суперконденсаторных аккумуляторов на базе фотоэлектрического модуля для сельскохозяйственных электромобилей CentIoT — Понижающий преобразователь — LM2596S CC CV 3A 7V-35V в: Amazon.в: Электроника LM2596 DC DC понижающий CC CV блок питания светодиодный драйвер зарядное устройство регулируемое LM2596S постоянное напряжение тока хорошее | понижающий DC-DC | питание powercc cv — AliExpress бесконечный магазин бесконечный магазин Мини-обзор понижающего преобразователя постоянного тока в постоянный ток B3603 и то, как клавиша SET может быть фатальной & mldr; XL4015 5A DC понижающий понижающий преобразователь напряжения постоянного тока Po eElectronicParts Onstate 262: XL4016 12A 8A CC CV DC понижающее зарядное устройство / модуль преобразователя драйвера светодиода — YouTube supl2 5A DC-DC регулируемый понижающий модуль XL4015 вход 8 ~ 36V 96% IOT2 | Shopee Индонезия Разработка системы зарядного устройства суперконденсаторных аккумуляторов на базе фотоэлектрического модуля для сельскохозяйственных электромобилей лучший список повышающих преобразователей зарядного устройства и бесплатная доставка — mn5ibfm7 Принципиальная схема цепи одинарного питания Принципиальная схема базового веб-сайта — ONTODIAGRAM.

Похожие записи

31.08.2023 0

Микросхема 358: подробный обзор, применение и характеристики операционного усилителя

30.08.2023 0

Радиозвонок схема. Радиозвонок своими руками: схемы, устройство и монтаж беспроводного дверного звонка

29.08.2023 0

Электросхема ваз 2105 инжектор. Электросхема ВАЗ 2105: особенности, устройство и основные неисправности

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
