Как работает зарядное устройство на транзисторе П210. Какие компоненты входят в схему. Каковы преимущества и недостатки данной конструкции. Как собрать зарядное устройство своими руками.
Устройство и принцип работы зарядного на П210

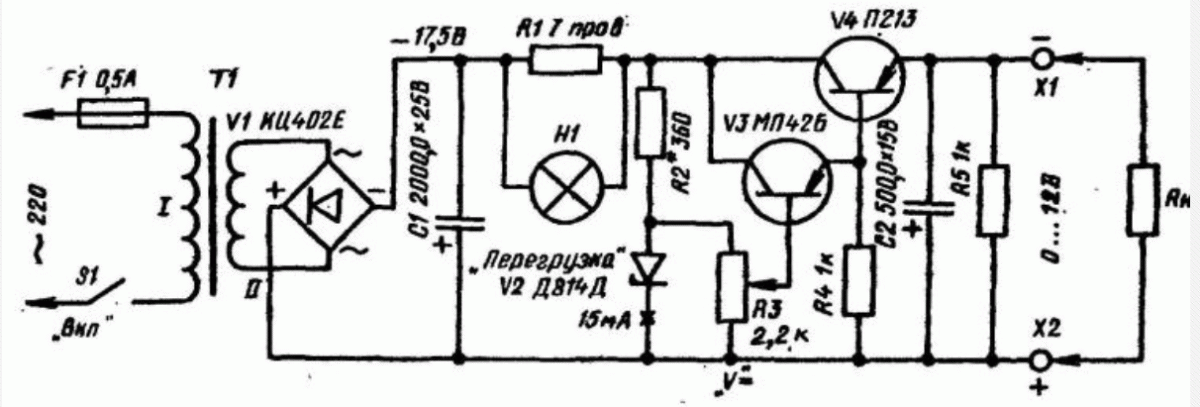

Зарядное устройство на транзисторе П210 представляет собой простую и надежную конструкцию для заряда автомобильных аккумуляторов. Рассмотрим основные элементы схемы и принцип ее работы:
- Трансформатор понижает сетевое напряжение до необходимых 14-15 В
- Диодный мост выпрямляет переменное напряжение

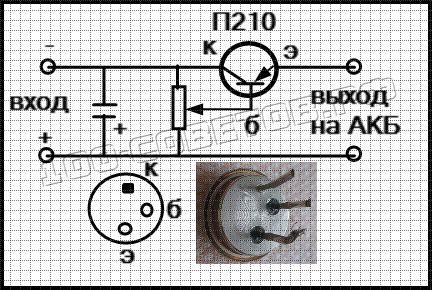

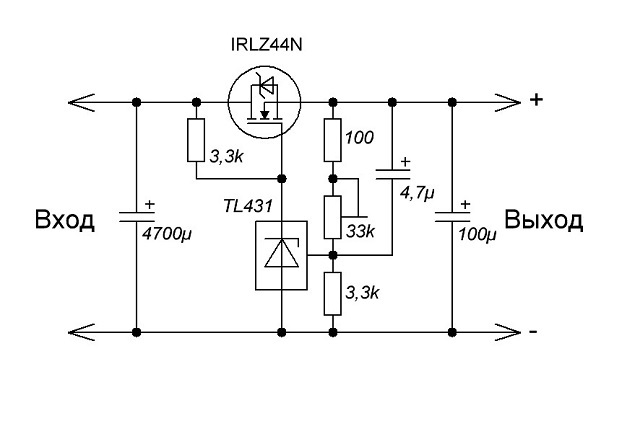

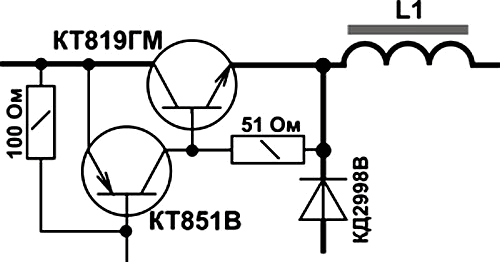

- Транзистор П210 работает в режиме регулируемого стабилизатора тока
- Резистор в цепи эмиттера задает ток заряда
- Потенциометр позволяет плавно регулировать зарядный ток
Основным преимуществом данной схемы является простота конструкции и надежность работы. Транзистор П210 способен пропускать токи до 10-12 А, что позволяет заряжать даже мощные автомобильные аккумуляторы.
Компоненты для сборки зарядного устройства
Для сборки зарядного устройства на транзисторе П210 потребуются следующие основные компоненты:
- Трансформатор 220/15 В мощностью 100-150 Вт
- Диодный мост на ток 10-15 А
- Транзистор П210 или его аналог
- Потенциометр 330-470 Ом
- Резисторы 0,1-0,5 Ом (5-10 Вт)
- Радиатор для транзистора
- Амперметр на 10-15 А
Важно правильно подобрать мощность трансформатора и номиналы компонентов в зависимости от требуемого максимального зарядного тока.
Преимущества зарядного устройства на П210
Зарядное устройство на транзисторе П210 обладает рядом преимуществ:
- Простота конструкции и схемы
- Высокая надежность и ремонтопригодность
- Возможность плавной регулировки зарядного тока
- Относительно низкая стоимость компонентов
- Способность заряжать аккумуляторы большой емкости
За счет использования транзистора в режиме стабилизатора тока обеспечивается оптимальный режим заряда аккумулятора. Это позволяет продлить срок его службы.
Недостатки конструкции
У зарядного устройства на П210 есть и некоторые недостатки:
- Отсутствие защиты от переполюсовки и короткого замыкания
- Необходимость ручного контроля процесса заряда
- Большие габариты и вес из-за использования трансформатора
- Низкий КПД по сравнению с импульсными зарядными устройствами
Однако простота конструкции позволяет легко устранить большинство этих недостатков при необходимости, добавив дополнительные элементы защиты.
Сборка зарядного устройства своими руками
Собрать зарядное устройство на транзисторе П210 своими руками достаточно просто:
- Подготовьте все необходимые компоненты согласно схеме
- Соберите схему на монтажной плате или печатной плате
- Установите транзистор П210 на радиатор
- Поместите собранную схему в подходящий корпус
- Выполните монтаж органов управления и индикации
- Проверьте правильность сборки и работоспособность устройства
При сборке важно обеспечить надежное охлаждение силового транзистора П210, так как через него проходит весь зарядный ток. Для этого используется массивный алюминиевый радиатор.
Настройка и использование зарядного устройства
Правильная настройка и использование зарядного устройства на П210 обеспечат эффективный и безопасный заряд аккумулятора:
- Установите регулятор тока в минимальное положение перед включением
- Подключите зарядное устройство к аккумулятору, соблюдая полярность
- Включите устройство в сеть и плавно увеличивайте зарядный ток
- Контролируйте процесс заряда по амперметру
- Уменьшайте ток по мере заряда аккумулятора
- Отключайте устройство при достижении полного заряда
Рекомендуется периодически проверять напряжение на клеммах аккумулятора, чтобы не допустить перезаряда. Оптимальный зарядный ток составляет около 10% от емкости аккумулятора.
Модификации схемы зарядного устройства
Базовую схему зарядного устройства на П210 можно улучшить, добавив дополнительные элементы:
- Светодиодная индикация режимов работы
- Защита от переполюсовки на полевом транзисторе
- Ограничитель максимального зарядного тока
- Автоматическое отключение при достижении заданного напряжения
- Вентилятор охлаждения силовых элементов
Такие модификации позволят сделать зарядное устройство более удобным и безопасным в использовании, сохранив при этом простоту конструкции и надежность работы.
Выбор современных аналогов транзистора П210
Транзистор П210 давно снят с производства, поэтому при сборке зарядного устройства можно использовать современные аналоги:
- КТ818 — отечественный биполярный транзистор
- 2N3055 — популярный зарубежный аналог
- TIP3055 — мощный биполярный транзистор
- IRF3205 — MOSFET-транзистор для больших токов
При выборе замены следует учитывать максимальный ток коллектора, напряжение и рассеиваемую мощность. Современные транзисторы зачастую имеют лучшие характеристики, чем П210.

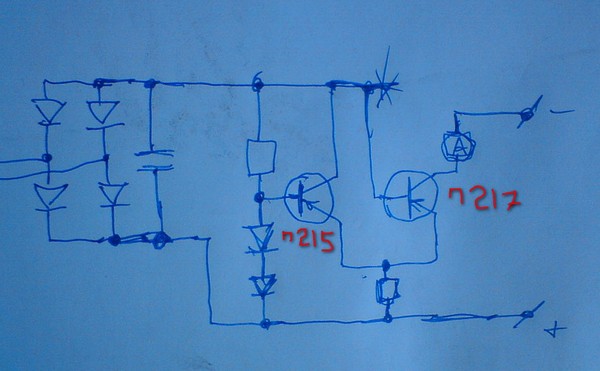

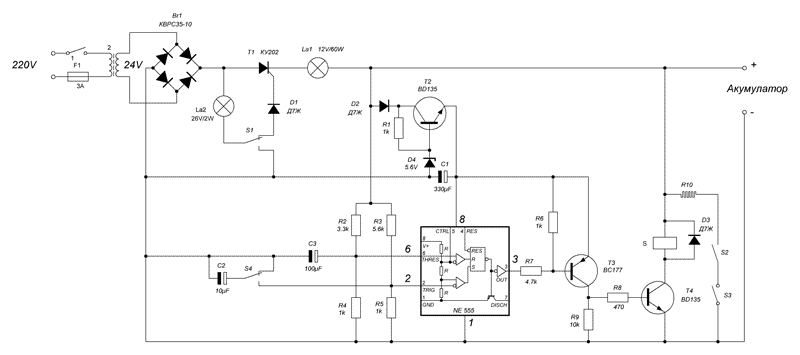

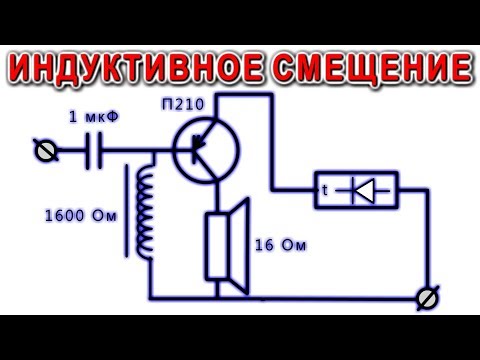

Зарядное устройство на п210 транзисторах
