Заземление обозначение на схемах. Обозначение заземления на электрических схемах: виды, правила и особенности маркировки

Как правильно обозначается заземление на электрических схемах. Какие виды символов используются. Где и как наносится маркировка заземления на оборудование. На что обратить внимание при проектировании и монтаже.

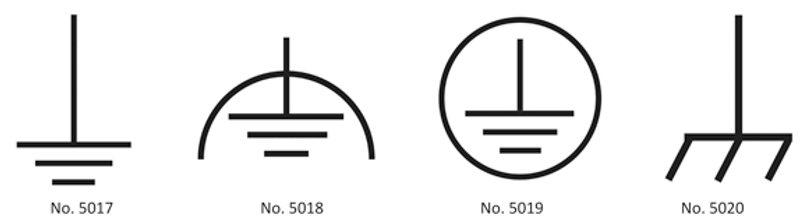

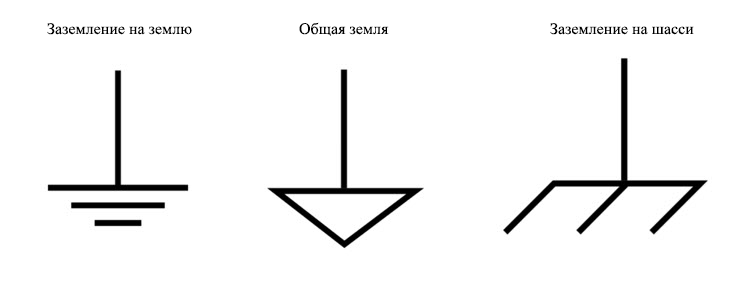

Виды обозначений заземления на электрических схемах

На электрических схемах используется несколько видов обозначений заземления в зависимости от его типа и назначения:

• Общее обозначение заземления — вертикальная линия с тремя горизонтальными штрихами. Используется для рабочего и измерительного заземления в радиоэлектронных и электрических схемах.
• Защитное заземление — такой же символ, но в круге. Обозначает соединение токоведущих частей с заземляющим контуром для обеспечения электробезопасности.
• Бесшумное заземление — символ в двойном круге. Применяется для устройств с собственным заземлителем среди оборудования, подключенного к общему заземлению.
• Соединение с корпусом — короткая наклонная линия. Показывает соединение токоведущей части с металлическим корпусом прибора без полноценного заземляющего эффекта.

Правила нанесения обозначений заземления на оборудование

Маркировка заземления на электрооборудовании должна соответствовать требованиям ГОСТ:

• Размещается рядом с точкой подключения заземляющего проводника.
• Наносится нестираемым способом — штамповкой, гравировкой, литьем.
• Символ должен контрастировать с цветом корпуса.
• Размеры знака регламентированы стандартами.
• На крупногабаритном оборудовании допускается нанесение нескольких символов.

Особенности обозначения заземления на электрических щитах

При маркировке заземления на электрических щитах и распределительных устройствах важно учитывать следующее:

• Знак наносится возле клеммы подключения заземляющего проводника PE.
• На главном распределительном щите разрешается объединение нейтральной и заземляющей шин.
• В групповых щитах шины N и PE должны быть раздельными.
• Места соединения с заземлителями очищаются от краски для обеспечения надежного контакта.

Как правильно обозначить заземление при проектировании электрических схем?

При разработке проектной документации следует придерживаться таких рекомендаций по обозначению заземления:

• Использовать стандартные символы в соответствии с ГОСТ.
• Указывать тип заземления — рабочее, защитное, функциональное.
• Обозначать все точки подключения к заземляющему контуру.
• Показывать раздельно PE и N проводники в групповых сетях.
• Отмечать места установки главной заземляющей шины.

На что обратить внимание при монтаже системы заземления?

При устройстве заземления важно соблюдать следующие правила:

• Использовать стандартные обозначения на оборудовании и в документации.
• Обеспечить надежный контакт заземляющих проводников.
• Применять болтовые соединения с антикоррозийным покрытием.
• Проверять целостность цепи заземления.
• Измерять сопротивление заземляющего устройства.
• Вести исполнительную документацию по монтажу заземления.

Часто задаваемые вопросы о маркировке заземления

Можно ли использовать наклейки для обозначения точек заземления?

Применение наклеек допускается только как временная мера. Для постоянной маркировки следует использовать более надежные способы нанесения символов — гравировку, штамповку, литье.

Требуется ли обозначать заземление на пластиковых корпусах?

Да, даже если корпус выполнен из диэлектрика, необходимо маркировать точки подключения заземляющих проводников внутри прибора.

Как часто нужно обновлять маркировку заземления?

Обозначения заземления должны быть четкими и хорошо различимыми в течение всего срока эксплуатации оборудования. При потере четкости символов их следует обновить.

Заключение

Правильное обозначение заземления на электрических схемах и оборудовании играет важную роль в обеспечении электробезопасности. Соблюдение стандартов маркировки позволяет избежать ошибок при монтаже и эксплуатации электроустановок. При проектировании и монтаже систем заземления необходимо руководствоваться актуальными нормативными документами.

Обозначение заземления на схемах по ГОСТ (болт и лента)

Поделиться на Facebook

Поделиться в ВК

Поделиться в ОК

Поделиться в Twitter

Поделиться в Google Plus

Содержание:

• 1 Места нанесения обозначений
• 2 Способы маркировки
• 3 Изображение на электрических схемах

Правильное и качественное соединения корпусов электроприборов с заземляющим контуром (или устройством, ЗУ) играет важную роль в аспекте безопасности использования электрического оборудования. Для того чтобы знать, соединен ли прибор с «землей», на него наносят специальный значок.

Места нанесения обозначений

К основным задачам символа заземления относят информационную функцию. Размеры маркировки пропорциональны размеру оборудования.

Знак заземления можно часто увидеть на электронике и бытовых приборах, обычно его наносят на корпус, но в первую очередь им маркируют места соединения прибора с ЗУ, т. е. в точках, где защитные проводники соединяются с заземляющими шинами, возле места подключения заземляющего проводника, на клеммах и рядом с ними и пр.

Способы маркировки

Есть несколько способов нанесения подобной символики:

1. штамповка,
2. литье в металле,
3. ударный метод,
4. прессовка в пластмассе.

В этом случае маркировка будет выпуклой или вдавленной.

Но не все элементы и приборы возможно промаркировать таким образом. Однако нормативные документы не запрещают наносить специальные символы другими способами, например аппликацией, краской и пр. Поэтому довольно распространенным стало нанесение обозначения с помощью наклейки с нужным символом. При этом основное внимание нужно уделить размеру знака – он должен строго соответствовать нормативам, которые прописаны в ПУЭ и ГОСТ 21130-75.

Следует заметить, что символ, изготовленный методом литья или прессования, по размерам должен отличаться от символов, произведенных ударным способом. Независимо от диаметра окружности знака, линия вокруг него окрашивается в цвет, контрастирующий с цветом прибора, — обычно черный или желтый.

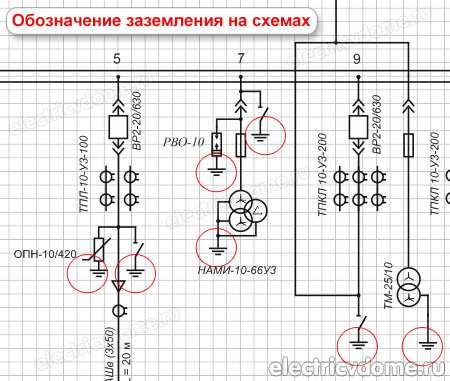

Изображение на электрических схемах

На чертежах электрических схем также необходимо указывать заземляющие элементы. Это устанавливает ГОСТ 2.721-74, а также Единая система конструкторской документации.
Если на корпусе символ должен быть единым и может отличаться только размерами, то для схем предусмотрено несколько видов обозначений.

1. Общее обозначение соединения цепи с «землей». Часто используется в радиоэлектронных и электрических схемах как рабочее или измерительное заземление.
2. Бесшумное. Вид редкий, но требуется для маркировки устройства с собственным заземлителем среди множества устройств подключенных к общим ЗУ.
3. Защитное. Это самый распространенное обозначение, аналогичное тому, что наносится на корпуса оборудования. Таким знаком заземления отмечаются соединения токоведущих частей с «землей».
4. Соединение токоведущей части с прибором. Полноценным заземляющим эффектом не обладает.

Знаки заземления играют важную информационную роль, и для того чтобы обозначить наличие и место заземления на оборудовании, необходимо использовать их в соответствии с размерами, определенными государственными нормативами.

Жми «Нравится» и получай только лучшие посты в Facebook ↓

Поделиться на Facebook

Поделиться в ВК

Поделиться в ОК

Поделиться в Twitter

Поделиться в Google Plus

место расположения, размеры и обозначение на схемах

Все распределительные щиты и другие разновидности модульного электрооборудования имеют на корпусе знак заземления. С помощью этого обозначения помечается место соединения основной части корпуса выбранного электрооборудования с элементами заземления. Благодаря заземляющему кабелю обеспечивается безопасность при использовании электрооборудования на промышленном производстве.

Содержание

• Место расположения на оборудовании
• Варианты нанесения маркировки на электрооборудование
• Как обозначается заземление на схемах и чертежах
• Размеры знака заземления по ГОСТ 21130-75
• Заключение

Место расположения на оборудовании

В зависимости от типа электрического оборудования ГОСТом нормируется вариант маркировки и то место на корпусе, где должно находиться обозначение соединения с «землей»:

1. Значок заземления возле зажима/клипсы на щитке. Согласно пункту 6.4.6 ГОСТа Р 51778 от 2001 года, обозначение должно быть расположено у зажима. Дополнительно знаком помечается место подключения нулевого защитного проводника PE.
2. Знак «заземлено» рядом с соединением металлических частей корпуса и проводника PE. Вариант обусловлен требованиями правил безопасности 08-624-03. На корпусе может быть приклеена наклейка или выгравирован соответствующий символ прямо в металле.

Важно! Знак заземления наносится на поверхность электрического щита любым нестираемым способом. Само место соединения заземляющего кабеля и щитка зачищается от коррозии, а на подключаемой площадке удаляется часть краски.

Варианты нанесения маркировки на электрооборудование

Чаще всего символьное или буквенное обозначение наносится на щитки или ПЭУ непосредственно на заводе-изготовителе. Место обозначения имеет выпуклую или вдавленную рельефную поверхность. На новых технологических линиях у щитков значок «заземлено» отливается прямо при изготовлении металлического или пластмассового корпуса.

Вне зависимости от того, есть рельефная маркировка или нет, символ заземления дополнительно окрашивается для визуального выделения на поверхности корпуса.

Для старых электроприборов на производстве обычно просто используют наклейку знака заземления, которая клеится на специальный клейкий состав или при помощи липкой ленты. В результате удается быстро пометить все щитки и значительно сэкономить денежные расходы. Стоит отметить, что применение символа заземления в виде наклейки не противоречит действующему ГОСТу.

Как обозначается заземление на схемах и чертежах

При проектировании электрических схем на производственной линии помечаются не только конструктивные элементы, коммутационные аппараты и оборудования для управления, но и места расположения заземляющего контура.

Нормативный документ, в котором указаны все особенности обозначения знака на схемах, — ГОСТ 2.721 от 1974 года. Обозначение бесшумного и защитного варианта знаков заземления в чертежах

Важно! Для выбора правильного символа необходимо уделить особое внимание характеристикам оборудования, которое нужно заземлить. В зависимости от типа заземления дополнительно к значку проставляют буквенные символы (N, PE, PEN).

Размеры знака заземления по ГОСТ 21130-75

В указанном ГОСТе прописаны не только размеры, но и методы нанесения знака на оборудовании завода-изготовителя щитков и другого электрооборудования. Регламентируются 4 типа исполнения обозначения:

1. Метод штамповки.
2. Литье в стальном корпусе.
3. Ударный метод.
4. Прессовальный способ в пластмассовых корпусах.

В пункте 3.1 вышеуказанного ГОСТа прописана возможность выполнения знаков с помощью аппликации, нанесением краской, фотохимическим способом. Единственное жесткое требование — их размер:

• При литье или прессовании на корпусе

H	h2	D*	b	h	r
5	3,6	10	0,7	2,5	0,35
8	6,0	16	1,2	4,0	0,6
10	7,0	20	1,4	5,0	0,7
14	9,0	25	1,8	5,5	0,9
22	15,0	40	3,0	9,0	1,5
28	17,5	45	3,5	8,5	1,75
30	20,0	50	4,0	10,0	2,0
50	35,0	90	7,0	20,0	3,5

• При изготовлении с помощью ударного способа

D	H	h2	b	h	r
14	8	6,0	1,2	2,5	0,6
18	10	7,0	1,4	5,0	0,7
25	14	9,0	1,8	5,5	0,9

Важно! По цвету окружность знака должна заметно отличаться от внешней поверхности корпуса оборудования. Фон принято окрашивать в желтый цвет, а рельеф по контуру выполняется в черных или темно-серых оттенках.

Заключение

Если необходимо быстро обновить значки на производстве, лучше всего воспользоваться наклейками, которые прослужат 1–2 года, после чего их просто заменяют новыми.

В случае строительства нового промышленного помещения и заказа новых электрических приборов и оборудования предварительно уточните наличие обозначения «заземлено» прямо на корпусе.

Электрические коды для заземления

» Домашняя электропроводка » Справочник по электропроводке
» Коды жилой проводки
» Жилая электропроводка: Руководство по домашней электропроводке
» Нужна помощь с электрикой? Получите быстрый ответ! Спросите электрика

Дэйв Ронджи Резюме: Перечень электрических кодов заземления с примерами электрических кодов заземления для домашней электропроводки.

Узнайте, чем делятся другие, по адресу Спросите электрика:
Это удобный формат, чтобы задавать вопросы по электрике и получать ответы. Рик из Вудбери, Миннесота

Определения электрических норм для заземления домашних электрических систем

Видео по электромонтажу Как подключить розетку GFCI без провода заземления ПРИМЕЧАНИЕ. Список всех моих полезных видео Будет отображаться в конце этого видео Так что продолжайте смотреть, а я помогу вам подключить правильно! Посмотрите мой канал на YouTube: » Спроси у электрика « и подписывайтесь!

Понимание важности электрического заземления

NEC 250. 5
Заземление и соединение

Заземление и соединение Все заземляющие электроды, имеющиеся в каждом обслуживаемом здании или сооружении, должны быть соединены вместе для формирования системы заземляющих электродов.

Информация о принятии кода:
Показанные коды являются только примерами и могут быть неточными или неточными для вашего приложения или юрисдикции. Для получения полной информации обратитесь в местное управление строительства.

стиль = «очистить: слева»>

НАЦИОНАЛЬНЫЕ ЭЛЕКТРИЧЕСКИЕ НОРМЫ NEC 250.5 Заземление и соединение Электроды заземления и соединения включают в себя металлическую подземную водопроводную трубу, находящуюся в непосредственном контакте с землей на протяжении 10 футов и более, металлический каркас здания или сооружения, электрод в бетонном корпусе или заземляющее кольцо NEC 250. 28 Заземление и соединение Заземление и соединение Основная соединительная перемычка или зеленый соединительный винт, предоставленный производителем панели, должны быть установлены на сервисной панели. NEC 250.32 Заземление и соединение Заземление и соединение Здания, питаемые от ответвления или фидера, должны иметь заземляющий провод оборудования, проложенный вместе с питающими проводами и соединенный с системой заземляющих электродов в отдельном здании. NEC 250-50 Электрическая сеть помещения должна быть подключена к системе заземляющих электродов, состоящей из металлической подземной водопроводной трубы, находящейся в непосредственном контакте с землей на протяжении 10 футов или более, если таковая имеется в помещении, и дополнительного электрода (стержня, трубный или пластинчатый электрод.) Дополнительный электрод должен дополнять заглубленный электрод водопроводной трубы. NEC 250. 53 Заземление и соединение Заземление и соединение Металлическая подземная водопроводная труба должна быть дополнена дополнительным электродом, таким как утвержденный стержневой, трубчатый или пластинчатый электрод. NEC 250.64 Заземление и соединение Заземление и соединение Проводник заземляющего электрода должен быть сплошным, надежно закрепленным и защищенным от физических повреждений. NEC 250.66 Заземление и соединение Заземление и соединение Размер проводника заземляющего электрода определяется размером проводника служебного ввода по следующей таблице: Эквивалентный размер проводника служебного ввода Размер проводника заземляющего электрода Кабель сервисного входа Заземляющий проводник Медь Алюминий Медь Алюминий 4 AWG 2 8* 6 1 AWG 2/0 6 4 2/0 или 3/0 4/0 или 250 4 2 * Проводник, который является единственным соединением со стержневым, трубчатым или пластинчатым электродом, не должен быть больше меди № 6 AWG, однако для меньших проводников требуется физическая защита. NEC 250.104 Заземление и соединение Заземление и соединение Внутренние металлические водопроводные трубы и другие металлические трубы, которые могут оказаться под напряжением, должны быть соединены с сервисным оборудованием с помощью соединительной перемычки, размер которой совпадает с размером проводника заземляющего электрода. NEC 250.134 Способы подключения Заземление Все электрооборудование, металлические коробки, накладки и гипсовые кольца должны быть заземлены. Все выключатели, включая диммеры, должны быть заземлены. NEC 408.41 Методы подключения Заземленный проводник Каждый заземляющий проводник должен заканчиваться внутри щита отдельной клеммой, которая не используется ни для какого другого проводника.

Индекс кода NEC Указатель статей NEC Раздел 250 Заземление и соединение Ниже приведен список статей NEC, в которых упоминается тема заземления и соединения. Склеивание Общее: NEC, статья 250.90 Услуги: NEC, статья 250.92 Соединение проводников и перемычек: NEC, статья 250.102 Соединение для других систем: NEC, статья 250.94 Соединение для более 250 вольт: NEC, статья 250.976 Системы молниезащиты: NEC Статья 250.106 Системы постоянного тока Размер проводника заземляющего электрода постоянного тока: NEC Статья 250.166 Заземление оборудования и оборудование Заземляющие проводники Оборудование, подключаемое с помощью шнура и вилки: NEC, статья 250.114 Оборудование, закрепленное на месте (стационарно) или подключаемое с помощью стационарной проводки: NEC, статья 250.110 Установка заземляющего проводника оборудования: NEC, статья 250.120 Обозначение заземляющих проводников оборудования: Статья 250.119 NEC Обозначение клемм проводки устройства: Статья 250. 126 NEC Размер заземляющих проводников оборудования: Статья 250.122 NEC Типы заземляющих проводников оборудования: NEC, статья 250.118 Использование заземляющих проводников оборудования: NEC, статья 250.121 Общий Определения: NEC, статья 250.2 Чистые поверхности: NEC, статья 250.12 Подключение заземляющего и связующего оборудования: NEC, статья 250.8 Общие требования к заземлению и соединению: NEC, статья 250.4 Недопустимый ток: NEC, статья 250.6 Защита заземляющих зажимов и фитингов: NEC, статья 250.10, Область применения: NEC, статья 250.1 Система заземляющих электродов и заземляющий электрод Проводник Вспомогательные заземляющие электроды: NEC Статья 250.54 Общий заземляющий электрод: NEC, статья 250.58 Проводник заземляющего электрода и соединение Подключение перемычки к заземляющим электродам: NEC, статья 250. 68 Установка провода заземляющего электрода: NEC, статья 250.64 : NEC, статья 250.50 Установка системы заземляющих электродов: NEC, статья 250.53 Методы заземления и соединения проводников с электродами: NEC, статья 250.70 Размер проводника заземляющего электрода переменного тока: NEC, статья 250.66 Использование устройств отключения разряда: NEC, статья 250.60 Соединения корпуса, кабельных каналов и сервисных кабелей Прочие кабельные каналы и кабельные каналы: NEC, статья 250.86 Сервисные кабельные каналы и кабельные каналы: NEC, статья 250.80 Методы заземления оборудования Подключение клеммы заземления розетки к коробке: NEC Статья 250.146 Непрерывность соединения и подключение оборудования Заземляющие проводники к коробкам: NEC, статья 250.148 Оборудование, подключаемое шнуром и вилкой: NEC, статья 250.138 Оборудование, считающееся заземленным: NEC, статья 250. 136 Соединения заземляющего проводника оборудования: NEC, статья 250.130 Рамы плит и сушилок для белья: NEC, статья 250.140 Использование заземляющего провода для заземления оборудования: NEC, статья 250.142 Заземление системы Системы переменного тока от 50 до менее 1000 В, не требующие заземления: NEC Статья 250.21 Системы переменного тока, требующие заземления: NEC Статья 250.20 s): NEC, статья 250.32 . Заземление отдельно выделенных систем переменного тока: NEC, статья 250.30 Заземление систем переменного тока, поставляемых сервисным центром: NEC, статья 250.240003 Системы с заземленной нейтралью с высоким импедансом: NEC, статья 250.36 Главная и системная перемычки: NEC, статья 250.28 Стационарно установленные генераторы: NEC, статья 250.35 Переносные и автомобильные генераторы: NEC, статья 250.34

Примеры норм электроснабжения жилых помещений для заземления Коды IRC Заземление 1. Система заземляющих электродов должна подключаться к одному из следующих элементов, если они доступны 2003 IRC E3508.1: а. Металлическая подземная водопроводная труба, если она не находится на расстоянии более пяти футов от здания. b. Арматура электрода/фундамента в бетонном корпусе c. Заземляющий стержень/кольцо 2. Непрерывность пути заземления к внутренним трубопроводам не должна зависеть от счетчиков воды, фильтров или аналогичного оборудования. 2003 ИРК E3508.1.1 3. Внутренние металлические водопроводные трубы должны быть соединены с корпусом сервисного оборудования или заземляющим проводником на сервисе или заземляющим электродом, если они имеют достаточный размер. 2003 IRC E3508.1.1 4. Заземляющие зажимы должны быть указаны для материалов электрода заземления и для непосредственного заглубления в почву. 2003 IRC E3511.4 Для получения полной и актуальной информации о кодах всегда обращайтесь в местное управление строительства.

Домашняя электропроводка Подключение розетки GFCI без заземляющего провода Помощь в правильном подключении ПРИМЕЧАНИЕ. Список всех моих полезных видео будет отображаться в конце этого видео Так что продолжайте смотреть, чтобы я мог помочь вам правильно подключить! Посетите мой канал на YouTube: » Спроси у электрика « и подписывайтесь!

» Вы можете избежать дорогостоящих ошибок! « Вот как это сделать: Подключите правильно с помощью моей иллюстрированной книги по подключению Отлично подходит для любого проекта домашней электропроводки. Идеально подходит для домовладельцев, студентов, Разнорабочий, разнорабочие и электрики Включает: Электропроводка Розетки GFCI Электрические цепи проводки 120 Вольт и 240 вольт. Выход сушилки Поиск и устранение неисправностей и ремонт электропроводки Способы модернизации электропроводки Коды NEC для домашней электропроводки . …и многое другое.

Подробнее об электрических нормах заземления

Вопросы об электрических нормах заземления Вопросы о правилах электропроводки в жилых помещениях для заземления и соединения EGS Вопрос от Джозефа, разнорабочего из Мескита, штат Техас. Мой вопрос касается коробки выключателя. Разрешены ли провода заземления на той же шине, что и нейтральные провода? Является ли это проблемой безопасности в доме 1981 года постройки? У меня никогда не было никаких проблем до сих пор. Ответ Дэйва: Джозеф, Заземляющие провода разрешены на той же шине, что и нейтральные провода на главной панели, где расположен и соединен главный заземляющий провод. Если панель является дополнительной панелью или любой другой панелью, отличной от основной панели, то шина нейтрали и шина заземления должны быть разделены и иметь отдельные провода к каждой из них.

Советы по электрике, которые помогут вам правильно подключить Самый безопасный способ проверки электрических устройств и идентификации электрических проводов! Бесконтактный электрический тестер Это инструмент для тестирования, который я носил в своей личной сумке для электрических инструментов в течение многих лет, и это первый тестовый инструмент, который я беру, чтобы помочь идентифицировать электрическую проводку. Это бесконтактный тестер, который я использую для простого определения напряжения в кабелях, шнурах, автоматических выключателях, осветительных приборах, выключателях, розетках и проводах. Просто вставьте конец тестера в розетку, патрон лампы или приложите конец тестера к проводу, который вы хотите проверить. Очень удобный и простой в использовании.style=»clear: left»> Самый быстрый способ проверить неисправность электропроводки! Тестер розеток Это первый инструмент, который я использую для устранения неполадок с проводкой выходной цепи. Этот популярный тестер также используется большинством инспекторов для проверки питания и проверки полярности проводки. Он обнаруживает вероятные неправильные условия проводки в стандартных розетках 110–125 В переменного тока. Предоставляет 6 возможных условий подключения, которые быстро и легко считываются для максимальной эффективности. Световые индикаторы указывают на правильность проводки, а таблица индикаторов включена Тестирует стандартные 3-проводные розетки Внесен в список UL Свет указывает на неправильную проводку Очень удобный и простой в использовании. style=»clear: left»> Снимите изоляцию провода, не надрезав и не повредив электрический провод! Инструмент для зачистки проводов и кусачки Мой самый любимый инструмент для зачистки проводов, который уже много лет лежит в моей личной сумке для электрических инструментов, и это инструмент, который я использую для безопасной зачистки электрических проводов. Этот удобный инструмент имеет множество применений: Калибры проводов показаны сбоку инструмента, чтобы вы знали, какой слот использовать для зачистки изоляции. Конец инструмента можно использовать для захвата и сгибания провода, что удобно для крепления провода к винтовым клеммам выключателей и розеток. Этот инструмент очень удобен и прост в использовании. стиль=»очистить: слева»>

СВЯЗАННЫЕ Подробнее об электрическом заземлении Что делать с заземляющим проводом Заземление настенных розеток и выключателей света: что делать, когда не к чему прикрепить заземляющий провод, заземление настенных розеток и выключателей света, заземляющие провода и незаземленные светильники и коробки, приклеивающие заземляющий провод. Как подключить плиту для 3-х и 4-х проводных шнуров Я подключил свою 3-х проводную электрическую плиту на 40 ампер, и электрические горелки включились, но панель управления не работает. Подключение проводов и 4-проводных шнуров для электрической плиты или отдельно стоящей плиты, подключение заземляющего провода и установка новой цепи для электрической плиты. Удары молнии могут повредить электропроводку У нас во дворе перед домом в дерево ударила молния. Сработал автоматический выключатель в распределительной коробке. Он не сбрасывался… Почему розетки не получают полную мощность Почему у меня только 70 вольт в розетке на 120 вольт? Как устранять и устранять проблемы с розетками, наиболее распространенные проблемы с электрическими розетками и способы их устранения. Электротехнические нормы и светильники для плавательных бассейнов Защита от замыкания на землю GFCI для светильников плавательных бассейнов: статья NEC 680-20. Как описано в этом вопросе об электричестве, любой, кто входит в бассейн с включенным светом, подвергается опасности поражения электрическим током! Электрические нормы и правила для гаражных розеток и розеток GFI Как спланировать и проложить электропроводку для гаражных розеток и цепей освещения: Электрические нормы и правила защиты GFCI для розеток 15 А и 20 А, 125 В в гаражах. Как подключить выключатель и свет GFCI Как добавить выключатель к светильнику, подключенному к цепи GFCI? Защита от замыкания на землю для светильника. Модернизация электропроводки старого дома Как обновить электропроводку старого дома: Одним из соображений при обновлении электропроводки старого дома будет использование удлинителей короткой коробки Wiremold и прокладка кабелепровода Wiremold на поверхности между устройствами для прокладки проводов. электрическое заземление — 1839

Самый безопасный способ проверки электрических устройств и идентификации электрических проводов! Бесконтактный электрический тестер Это инструмент для тестирования, представляющий собой бесконтактный тестер, который я использую для простого определения напряжения в кабелях, шнурах, автоматических выключателях, осветительных приборах, выключателях, розетках и проводах. Просто вставьте конец тестера в розетку, патрон лампы или приложите конец тестера к проводу, который вы хотите проверить. Очень удобный и простой в использовании. Самый быстрый способ проверить неисправность электропроводки! Тестер розеток Это отлично подходит для устранения проблем с проводкой выходной цепи, также используется большинством инспекторов для проверки питания и проверки полярности проводки цепи. Он обнаруживает вероятные неправильные условия проводки в стандартных розетках 110–125 В переменного тока. Предоставляет 6 возможных условий подключения, которые быстро и легко считываются для максимальной эффективности. Световые индикаторы указывают на правильность проводки, а таблица индикаторов включена Тестирует стандартные 3-проводные розетки. Лампа, внесенная в список UL, указывает на неправильное подключение. Очень удобна и проста в использовании. Снимите изоляцию провода, не надрезав и не повредив электрический провод! Инструмент для зачистки проводов и кусачки Инструмент для зачистки проводов, используемый для безопасного зачистки электрических проводов. Этот удобный инструмент имеет множество применений: Калибры проводов показаны сбоку инструмента, чтобы вы знали, какой слот использовать для зачистки изоляции. Конец инструмента можно использовать для захвата и сгибания провода, что удобно для крепления провода к винтовым клеммам выключателей и розеток.

Изучение электропроводки Обучающие видеоролики по электромонтажу

» Как ПРАВИЛЬНО подключить!« Проводите уверенно! Полностью иллюстрированный Мгновенная загрузка Теперь вы можете Проводите как профессионал!

Последние отзывы Я думаю, что ваш сайт предлагает самую четкую и лучшую информацию об электротехнике для домовладельцев, которую я когда-либо видел в сети. Вы вселили в меня уверенность в том, что я могу заниматься своими собственными проектами, чего у меня никогда раньше не было. СПАСИБО! Пол, из Фоксборо, Массачусетс Жаль, что я не нашел этот сайт раньше, это, безусловно, лучший ресурс, связанный с электричеством, который я нашел в Интернете. Джордж из Скрэнтона, Пенсильвания Люблю этот сайт для офисного работника, который ничего не смыслит в электропроводке. Билл, из Нью-Йорка, Нью-Йорк Этот сайт намного лучше, чем 3 книги, которые я только что купил, я бы хотел, чтобы я пришел сюда первым. Коллин, из Гранд-Рапидс, Мичиган Спасибо за ответ на мой вопрос. Я смог добиться этого. Этот сайт идеален. Я рад, что нашел его. Пожалуйста, продолжайте в том же духе. Майк, из Чикаго, Иллинойс Подробнее Комментарии Оставить комментарий

Помощь с домашней электропроводкой Поиск и устранение неисправностей электропроводки Использование электрических тестеров и измерителей Домашняя электрическая безопасность Безопасность строительства дома Электрические расчеты и формулы Домашние электрические коды для домашней проводки Вопросы по электропроводке

Электромонтажные детали и инструменты Электрические коробки Электропровод Электрические инструменты Тестеры и измерители

Домашние электрические справочники Каталог электрических статей Справочник электрических схем Справочник электропроводки своими руками Статьи по электрике своими руками Каталог категорий электрических статей Последние электрические вопросы и ответы Список статей по ремонту электрооборудования

Ресурсы по электропроводке Лицензионные коды и строительство дома Обучение и сертификация электриков Ресурсы по электрической проводке Поставщики электроэнергии Информационный бюллетень «Советы по электрике» Бесплатная помощь по электрике Галерея домашней электропроводки Домашняя электрическая проводка видео Видео об электроэнергетике

Заземление и соединение электрических систем

Навигация по заземлению и соединению электрических систем может оказаться непростой задачей, если вы не уделили время ознакомлению с требованиями статьи 250 NFPA 70

^® , Национальный электротехнический кодекс ® (NEC ^® ).

С чего начать? Ниже приведены некоторые общие вопросы от людей, которые только начинают изучать статью 250. Однако эта информация может быть полезна не только новичкам, но и опытным установщикам, которые хотят узнать больше о , почему они делают то, чему их научили, и обучены ли они делать это должным образом.



1. Заземление и соединение — одно и то же?

Статья 250 NEC касается заземления и соединения электрических систем. По определению, а также по функциям заземление и соединение — не одно и то же. Тем не менее, они тесно взаимодействуют друг с другом в отношениях инь и ян, чтобы обеспечить безопасность в электрических системах.

2. Что такое заземление?

Заземление — это соединение электрической системы с землей. Статья 100 NEC определяет землю как «землю». Раздел 250.4 (A) (1) гласит, что заземленные электрические системы «должны быть подключены к земле таким образом, чтобы ограничить напряжение, создаваемое молнией, скачками напряжения или непреднамеренным контактом с высоковольтными линиями, и стабилизировать напряжение относительно земли. при нормальной работе».

3. Что такое склеивание?

Статья 100 NEC определяет соединение (соединение) как «соединение для обеспечения электрической непрерывности и проводимости». Склеивание металлических деталей, таких как корпуса и дорожки качения, гарантирует, что все они непрерывны на пути эффективного тока замыкания на землю (EGFCP), который относится к земле (земле). EGFCP помогает управлять такими устройствами, как автоматические выключатели и предохранители или датчики замыкания на землю в незаземленных системах.

В заземленных системах важно соединить заземляющие проводники оборудования с заземляющим проводником системы, чтобы завершить EGFCP обратно к источнику электроэнергии. Проводимость EGFCP имеет решающее значение для правильной работы защитных устройств. Это говорит о том, почему мы соскребаем краску с контактных поверхностей металлических корпусов, чтобы сделать соединения нашей электрической системы. Удаление краски, как требуется в Разделе 250. 12, обеспечивает лучшее соединение и путь проводимости.

В редакции NEC 2020 г. в раздел 250.12 была добавлена ​​формулировка «или соединенные», которая теперь гласит: «Непроводящие покрытия… на оборудовании, подлежащем заземлению или соединению, должны быть удалены…». Это еще раз подчеркивает, что заземление и соединение не то же самое, но работают вместе, чтобы обеспечить безопасность электрической системы.

4. Почему так важно обеспечить надлежащее заземление и соединение для вашей электрической системы?

Прежде всего, это безопасность персонала внутри здания. Обеспечение надлежащего заземления и соединения электрической системы вполне может быть причиной того, что сотрудник внутри здания избежит непреднамеренного удара током и сможет вернуться домой той ночью. Это так важно.

Другими объектами, на которые может отрицательно повлиять неправильное заземление и подключение, являются чувствительное оборудование и низковольтные сигналы. Хотя эти элементы могут быть связаны с безопасностью, их функциональность также имеет решающее значение для производства. Как бы отреагировало руководство, если бы неправильная установка заземления и соединения негативно повлияла на их производственные цели?

5. Какова цель требований NEC к заземлению и соединению?

Раздел 250.4 устанавливает общие требования к заземлению и соединению электрических систем как для заземленных, так и для незаземленных систем. Для заземленных систем NEC требует, чтобы вы выполнили все следующие действия: заземление электрической системы, заземление электрического оборудования, соединение электрического оборудования и соединение электропроводящих материалов. В незаземленных системах требуются те же действия, за исключением заземления электрической системы. Когда эти требования NEC реализованы, создается эффективный путь тока замыкания на землю, что и является желаемой конечной целью.

По определению, эффективный путь тока замыкания на землю (EGFCP) представляет собой специально сконструированный, низкоимпедансный, электропроводный путь, спроектированный и предназначенный для передачи тока в условиях замыкания на землю от точки замыкания на землю до источника электропитания .
