Коммутатор входов для усилителя. Релейный коммутатор входов для усилителя: особенности, преимущества и реализация

Как работает релейный коммутатор входов для усилителя. Каковы его преимущества перед электронными коммутаторами. Как реализовать релейный коммутатор на практике. Какие проблемы он решает в усилителях.

Принцип работы релейного коммутатора входов усилителя

Релейный коммутатор входов представляет собой устройство для переключения между несколькими входными источниками сигнала в усилителе. Его основными компонентами являются:

• Реле — электромеханические переключатели для коммутации сигнальных цепей
• Схема управления реле — обеспечивает переключение нужного реле при выборе входа
• Входные разъемы — для подключения источников сигнала
• Выходной разъем — для подачи выбранного сигнала на вход усилителя

Принцип работы заключается в том, что при выборе определенного входа активируется соответствующее реле, которое коммутирует сигнал с выбранного входного разъема на выход устройства. Таким образом, на вход усилителя подается только сигнал с выбранного источника.

Преимущества релейного коммутатора перед электронным

Релейный коммутатор имеет ряд существенных преимуществ по сравнению с электронными коммутаторами на микросхемах:

• Отсутствие искажений сигнала — реле представляет собой просто механический контакт
• Высокая помехозащищенность — сигнальные цепи гальванически развязаны
• Низкие перекрестные помехи между каналами
• Возможность коммутации сигналов большой амплитуды
• Простота реализации многоканальных коммутаторов

Главный недостаток — наличие механических контактов, которые могут со временем окисляться. Однако современные герметичные реле практически лишены этого недостатка.

Проблемы усилителей, решаемые релейным коммутатором

Применение релейного коммутатора позволяет решить следующие проблемы, характерные для многих усилителей:

• Взаимное проникновение сигналов между входами
• Наводки и помехи на неиспользуемых входах
• Искажения сигнала при электронной коммутации
• Недостаточная развязка между каналами
• Ограничения по уровню входного сигнала

Кроме того, релейный коммутатор позволяет реализовать большее количество входов без ухудшения качества коммутации. Это дает возможность подключить больше источников сигнала к усилителю.

Практическая реализация релейного коммутатора

Для реализации релейного коммутатора входов усилителя потребуются следующие компоненты:

• Герметичные малогабаритные реле (по числу входов)
• Микросхема дешифратора для управления реле
• Транзисторные ключи для коммутации питания реле
• Входные разъемы (RCA или XLR)
• Выходной разъем для подключения к усилителю
• Печатная плата для монтажа компонентов

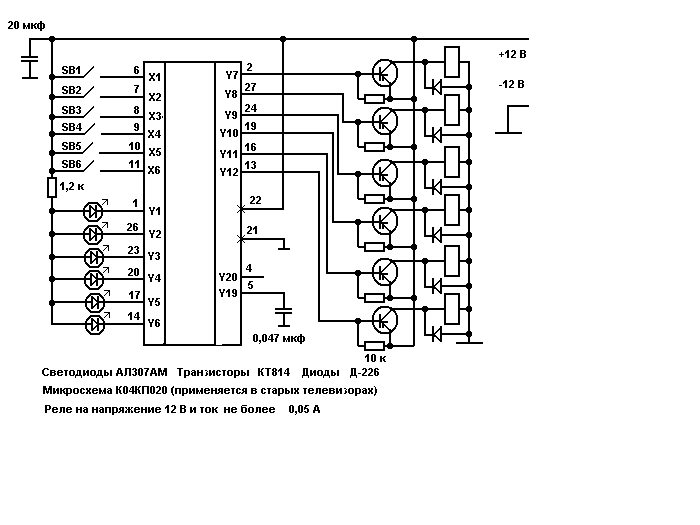

Схема управления строится на основе дешифратора, преобразующего двоичный код выбранного входа в сигналы управления реле. Для коммутации силовых цепей питания катушек реле используются транзисторные ключи.

Особенности монтажа релейного коммутатора

При монтаже релейного коммутатора входов усилителя необходимо учитывать следующие моменты:

• Разделение сигнальных и управляющих цепей на печатной плате
• Экранирование сигнальных проводников
• Применение качественных коаксиальных кабелей для межблочных соединений
• Использование отдельного стабилизированного источника питания для реле
• Тщательная разводка земляных проводников для минимизации помех

Правильный монтаж позволит в полной мере реализовать преимущества релейной коммутации и добиться высокого качества работы устройства.

Дополнительные функции релейного коммутатора

Помимо основной функции переключения входов, релейный коммутатор может иметь дополнительные полезные возможности:

• Светодиодная индикация выбранного входа
• Управление с передней панели и пульта ДУ
• Программируемые названия входов
• Регулировка уровня сигнала для каждого входа
• Функция отключения звука (Mute)
• Переключение режимов моно/стерео

Такие дополнительные функции значительно повышают удобство использования устройства и расширяют его возможности.

Интеграция релейного коммутатора в усилитель

Для интеграции релейного коммутатора в существующий усилитель необходимо выполнить следующие действия:

1. Демонтировать штатный селектор входов усилителя
2. Установить плату релейного коммутатора на место штатного селектора
3. Подключить входные разъемы к плате коммутатора
4. Соединить выход коммутатора со входом предусилителя
5. Подключить цепи управления к органам управления на передней панели
6. Обеспечить питание платы коммутатора от блока питания усилителя

При правильной интеграции релейный коммутатор позволит существенно улучшить качество работы входных цепей усилителя.

установка релейного селектора входов » Журнал практической электроники Датагор

Приветствую, друзья! Некоторое время назад занимался я ремонтом замечательного усилителя Лорта 75У-202С. До этого лежал он у меня лет десять в шкафу и, наконец, дождался своего часа. Кстати, на мой вкус, по звуку он очень даже ничего. Например, по сравнению с легендарной Радиотехникой У-101, его звучание мне нравится больше. Но сейчас не об этом. Среди прочих доработок в усилителе был заменен узел коммутации входов, и вот об этом опыте решил я написать небольшую статью по просьбам трудящихся.

↑ Проблемы родного селектора входов

Селектор входов на этом усилите электронный и выполнен на двух четырехканальных МОП-ключах КР590КН2.

Именно такая схемотехника обуславливает ряд проблем, которые присущи, наверное, если не всем, то многим электронным коммутаторам. Конкретно у меня было следующее: — очень сильное взаимопроникновение каналов, при котором о качественном стерео говорить не приходилось. Переключение режимов «Моно»/«Стерео» на слух практически не ощущалось; — если к усилителю подключить несколько источников сигнала и подать на них сигнал, то при выборе какого-то входа к нему подмешивался сигнал с другого входа; — сильные наводки в виде фона и свиста на некоторых входах. Кроме того, на плате совместно с селектором размещен фонокорректор, который тоже имеет ряд недостатков и добавляет свою часть наводок в сигнал. В общем, этот узел является узким местом всего усилителя и нуждается в серьезной доработке.

Схема селектора каналов

Схема состоит из устройства управления, выполненного на микросхеме D1 и электронного переключателя на микросхеме D2.

Рис. 1. Принципиальная схема электронного коммутатора входов для стерео усилителя мощности.

Схема на микросхеме D1 представляет собой широко известную схему трехфазного RS-триггера, реализованную на микросхеме К561ЛА7. Изменение состояния триггера осуществляется кнопками S1-S3, подающими на его три входа логические нули (активный уровень — логический ноль). Соответственно, есть и три выхода (активный уровень тоже — ноль).

Трехфазный триггер может принимать три состояния, в каждом из которых логический ноль есть только на одном из его выходов. Соответственно, на выходе элемента D1.1, D1.2 или D1.3. Состояние триггера индицируется светодиодами HL1-HL3, подключенными к его выходам через транзисторные ключи VТ1-VT3.

Ключи выполнены на транзисторах р-п-р структуры, поэтому они открываются логическими нулями, поступающими на их базы с выходов логических элементов через резисторы R4-R6.

Электронный переключатель сделан на микросхеме D2 типа К561КП1. Микросхема содержит два переключателя на два направления и четыре положения, управляемые цифровым кодом, поступающим на управляющие входы. Код управления цифровой и двухразрядный. То есть, всего четыре положения «00», «01», «10» и «11».

Соответственно, открываются каналы «0», «1», «2» и «3». Для управления переключателем берутся логические уровни только с двух выходов трехфазного триггера на D1. В результате, в различных состояниях триггера на D1 получаются коды «01», «10» и «11».

Этого достаточно для управления микросхемой К561КП1 для переключения на три положения («1», «2» и «3»).

Входные сигналы от разных трех источников сигналов поступают на парные разъемы Х1, Х2 и ХЗ. Каждый из них представляет собой пару коаксиальных гнезд «тюльпанов», сейчас широко используемых в различной аудио и видео технике.

Выходным является такой же разъем Х4, но на практике, если переключатель входов будет размещен внутри стереоусилителя, этой пары Х4 может и не быть, просто с выводов 13 и 3 сигнал по экранированным кабелям поступает на вход предварительного УНЧ.

↑ Китайский селектор — на благо человечества

Для устранения данных проблем в 90% случаев выбирается самое простое решение: весь узел выбрасывается, а сигнал подается напрямую на вход предусилителя. Я поначалу так и собирался сделать, потому что данный усилитель планировалось использовать с компьютером и более одного входа мне не требовалось.

Но к счастью, на тот момент у меня лежал без дела купленный у наших китайских друзей Релейный модуль коммутации входов, 4 канала, RCA.
Посему концепция поменялась, и решено было сохранить в усилителе первоначальную функциональность. Но просто так воткнуть новый модуль в готовую заводскую конструкцию не получится. И, если чисто механически разместить и закрепить плату на место штатного селектора труда не составляло, то над электрическим совмещением надо было подумать.

В китайском селекторе переключение осуществляется путем простой подачи напряжения на катушку соответствующего реле, а коммутация реализована на простом галетном переключателе. В усилителе же переключение осуществляется при помощи четырех кнопок на передней панели.

Задача состояла в том, чтобы сохранить штатную систему выбора входа и каким-то образом совместить ее с китайским модулем, чтобы избежать сверления на лицевой панели отверстий и установки дополнительных органов управления в виде галетника.

Электронный коммутатор входов (переключатель) для усилителя мощности (К561ЛА7, К561КП1)

Стереоусилитель редко используется только с однимисточником сигнала, для оперативного переключения различных источников сигнала желательно чтобы у стереоусилителя было несколько переключаемых входов.

В простейшем случае входы можно переключать механическим переключателем. Но надежность механического переключателя весьма относительна, его контакты корродируют и в какой то момент возникают шумы, часто связанные с механическим воздействием.

В самом плохом случае даже может возникнуть акустическая обратная связь, при которой вибрации от работы акустических систем передаются изношенному механическому переключателю, контакты которого дребезжат.

В этом смысле, электронный переключатель значительно надежнее. На рисунке показана схема простого электронного переключателя трех входов стереоусилителя, с квазисенсорным управлением и светодиодной индикацией включенного входа.

↑ Модернизация штатного переключателя входов

Для простоты было решено максимально использовать штатную схемотехнику. Рассмотрим схему штатного коммутатора.

Коммутатор собран на микросхеме К155ТМ5, которая представляет собой четыре D-триггера в одном корпусе DIP14. При замыкании любой из кнопок SB1-SB4 на соответствующий вход подается сигнал, что приводит к переключению триггера и появлению на выходе напряжения высокого уровня. Далее по штатной схеме управляющее напряжение с одного из выходов поступает на один из логических входов КР590КН2, которая в свою очередь коммутирует выбранный вход усилителя.
Доработка заключается в том, чтобы коммутировать при помощи микросхемы КР590КН2 не сигнал, а напряжение 12В для питания реле селектора. Однако КР590КН2 для этой цели использовать не удастся, т. к. она позволяет коммутировать напряжения от –10В до +10В. Для нашей цели меняем чип на КР590КН5, что позволяет коммутировать напряжения от –15В до +15В.

Доработанная схема выглядит следующим образом:

Коммутатор для четырех каналов

Переключатель на четыре входа предназначен для стереофонического устройства. Коэффициент гармоник при входном напряжении до 1 В не превышает 0, 15%. Сопротивление нагрузки должно быть не менее 47 кОм.

Как видно из схемы, переключатель выполнен на транзисторной сборке А1, четырех тринисторах (V1, VЗ, V5, V7) и двух пятиканальных коммутаторах К190КТ1.

Сенсорные контакты Е2—Е5 соединены с базами транзисторов сборки А1. В исходном состоянии все транзисторы этой сборки, тринисторы и электронные ключи коммутаторов А2, АЗ закрыты, и светодиоды V2, V4, V6, V8 не светятся.

При касании сенсорных контактов Е1 и Е2 транзистор сборки А1, база которого (вывод 11) соединена с контактом Е2 открывается, и,импульс его коллекторного тока заставляет открыться тринистор V5.

В результате зажигается светодиод V6, на затворы соответствующих транзисторов микросхем А2, АЗ (выводы 7) подается напряжение отрицательной полярности, и они открываются, соединяя линейный выход приемника со входом усилителя ЗЧ.

При касании другой пары контактов коммутатор работает аналогично, при этом ранее открытый тринистор закрывается под действием напряжений на обкладках соединенных с его анодом конденсаторов С1—С4. Для уменьшения проникания на выход сигналов отключенных источников программ на подложки транзисторов микросхем А2, АЗ (выводы 5) подано положительное напряжение.

В устройстве предусмотрена возможность перевода усилителя ЗЧ в монофонический режим работы. Для переключения режимов» используется двухвходовой переключатель. Конденсаторы С1 и С2, а также резистор R8 из него в этом случае исключают, вывод 6 микросхемы А1 соединяют с общим проводом, а вывод 7-е выводами 11 микросхем А2, АЗ коммутатора входов. Режим моно включают после таких изменений прикосновением к сенсорным контактам Е1 и Е2.

Рис. 2. Схема четырехканального коммутатора сигналов ЗЧ.

При питании всего устройства напряжением 12 В сопротивления резисторов R6, R7 необходимо уменьшить до 1 кОм, при питании напряжением 24 В — необходимо увеличить до 2 кОм сопротивления резисторов R2— R5. Устройство сенсорных контактов показано в левой верхней части второй схемы. Их изготовляют из фольгированного стеклотекстолита.

При отсутствии микросхем в коммутаторе можно использовать полевые транзисторы КП304А, а транзисторную сборку К198НТЗБ заменить транзисторами КТ315Б.

Вместо тринисторов КУ101А допустимо использовать другие тринисторы этой серии, вместо светодиодов АЛ102Б — любые другие.

Налаживание коммутатора сводится к подбору резисторов R6* — R8*, R12* —R14*, чтобы привести к одному уровню напряжения, поступающие на входы от разных источников программ.

Источник: Борноволоков Э. П., Фролов В. В. — Радиолюбительские схемы.

↑ Реализация в железе

Для компактного размещения дополнительных элементов была разработана небольшая печатная плата.

Она размещается «вторым этажом» на штатную печатную плату коммутатора на стойках подходящей высоты

При этом пятачки 3, 4, 5, 6 штатного коммутатора электрически соединяются с пятачками 3*, 4*, 5*, 6* дополнительной платы при помощи обрезков выводов элементов или межплатных соединителей.

Осталось подключить цепи питания ко всем потребителям. Что откуда брать и куда подключать приведено в таблице:

Гнездо XS1 дополнительной платы коммутатора соединяем шлейфом с соответствующим разъемом китайского селектора. Сигнальный выход селектора соединяем экранированным (микрофонным) кабелем с входами предусилителя.

На задней панели усилителя вырезаем отверстие необходимого размера для размещения разъемов нового селектора и крепим его к шасси.

Детали и подключение

Микросхема К561КП1 может коммутировать как цифровые, так и аналоговые сигналы. Но, при коммутации аналогового сигнала нужно чтобы он находился между полюсами питания, желательно посредине (при этом будут минимальные искажения аудиосигнала).

Поэтому, второй вывод минуса питания ключей (вывод 7), который обычно соединяется с общим минусом питания, здесь соединяется с отрицательным источником питания (-5V). Таким образом, питание переключателя двухполярное.

С этим нет никаких проблем, так как предварительные УНЧ обычно делают по схемам на ОУ, также, питающимся от двуполярного источника. Если напряжение источника более ±7V, нужно на схему подавать питание через понижающие стабилизаторы, например, на интегральном стабилизаторе 7805 сделать источник +5V, а отрицательный на простои параметрическом стабилизаторе из стабилитрона на 4,7-5,6V и резистора. Светодиоды HL1-HL3 — любые индикаторные, например, АЛ307 или их аналоги.

Попцов Г. РК2016-05.

Электронный коммутатор входов (переключатель) для усилителя мощности (К561ЛА7, К561КП1)

Стереоусилитель редко используется только с однимисточником сигнала, для оперативного переключения различных источников сигнала желательно чтобы у стереоусилителя было несколько переключаемых входов.

В простейшем случае входы можно переключать механическим переключателем. Но надежность механического переключателя весьма относительна, его контакты корродируют и в какой то момент возникают шумы, часто связанные с механическим воздействием.

В самом плохом случае даже может возникнуть акустическая обратная связь, при которой вибрации от работы акустических систем передаются изношенному механическому переключателю, контакты которого дребезжат.

В этом смысле, электронный переключатель значительно надежнее. На рисунке показана схема простого электронного переключателя трех входов стереоусилителя, с квазисенсорным управлением и светодиодной индикацией включенного входа.

Схема селектора каналов

Схема состоит из устройства управления, выполненного на микросхеме D1 и электронного переключателя на микросхеме D2.

Рис. 1. Принципиальная схема электронного коммутатора входов для стерео усилителя мощности.

Схема на микросхеме D1 представляет собой широко известную схему трехфазного RS-триггера, реализованную на микросхеме К561ЛА7. Изменение состояния триггера осуществляется кнопками S1-S3, подающими на его три входа логические нули (активный уровень — логический ноль). Соответственно, есть и три выхода (активный уровень тоже — ноль).

Трехфазный триггер может принимать три состояния, в каждом из которых логический ноль есть только на одном из его выходов. Соответственно, на выходе элемента D1. 1, D1.2 или D1.3. Состояние триггера индицируется светодиодами HL1-HL3, подключенными к его выходам через транзисторные ключи VТ1-VТЗ.

Ключи выполнены на транзисторах р-п-р структуры, поэтому они открываются логическими нулями, поступающими на их базы с выходов логических элементов через резисторы R4-R6.

Электронный переключатель сделан на микросхеме D2 типа К561КП1. Микросхема содержит два переключателя на два направления и четыре положения, управляемые цифровым кодом, поступающим на управляющие входы. Код управления цифровой и двухразрядный. То есть, всего четыре положения «00», «01», «10» и «11».

Соответственно, открываются каналы «0», «1», «2» и «3». Для управления переключателем берутся логические уровни только с двух выходов трехфазного триггера на D1. В результате, в различных состояниях триггера на D1 получаются коды «01», «10» и «11».

Этого достаточно для управления микросхемой К561КП1 для переключения на три положения («1», «2» и «3»).

Входные сигналы от разных трех источников сигналов поступают на парные разъемы Х1, Х2 и ХЗ. Каждый из них представляет собой пару коаксиальных гнезд «тюльпанов», сейчас широко используемых в различной аудио и видео технике.

Выходным является такой же разъем Х4, но на практике, если переключатель входов будет размещен внутри стереоусилителя, этой пары Х4 может и не быть, просто с выводов 13 и 3 сигнал по экранированным кабелям поступает на вход предварительного УНЧ.

Детали и подключение

Микросхема К561КП1 может коммутировать как цифровые, так и аналоговые сигналы. Но, при коммутации аналогового сигнала нужно чтобы он находился между полюсами питания, желательно посредине (при этом будут минимальные искажения аудиосигнала).

Поэтому, второй вывод минуса питания ключей (вывод 7), который обычно соединяется с общим минусом питания, здесь соединяется с отрицательным источником питания (-5V). Таким образом, питание переключателя двухполярное.

С этим нет никаких проблем, так как предварительные УНЧ обычно делают по схемам на ОУ, также, питающимся от двуполярного источника. Если напряжение источника более ±7V, нужно на схему подавать питание через понижающие стабилизаторы, например, на интегральном стабилизаторе 7805 сделать источник +5V, а отрицательный на простои параметрическом стабилизаторе из стабилитрона на 4,7-5,6V и резистора. Светодиоды HL1-HL3 — любые индикаторные, например, АЛ307 или их аналоги.

Попцов Г. РК2016-05.
