Какие программы подходят для рисования электрических схем. Как выбрать оптимальное ПО для черчения схем электропроводки. На что обратить внимание при выборе программы для проектирования электросхем.
Топ программ для создания электрических схем
Современные технологии позволяют значительно упростить и ускорить процесс проектирования электрических схем. Вместо ручного черчения на бумаге, инженеры и электрики все чаще используют специализированное программное обеспечение. Рассмотрим наиболее популярные и функциональные программы для создания электрических схем:
1. Microsoft Visio
Microsoft Visio — один из самых распространенных инструментов для создания различных схем и диаграмм, включая электрические. Основные преимущества Visio:
- Интуитивно понятный интерфейс в стиле других программ Microsoft Office
- Большая библиотека готовых электротехнических символов и компонентов
- Возможность создания собственных элементов
- Поддержка векторной графики
- Интеграция с другими продуктами Microsoft
Visio позволяет быстро создавать профессиональные электросхемы, даже не обладая глубокими знаниями в области черчения. Программа платная, но для базового использования вполне подойдет бесплатная пробная версия.
2. AutoCAD Electrical
AutoCAD Electrical — профессиональный инструмент для проектирования электрических систем на базе популярной САПР AutoCAD. Ключевые особенности:
- Огромная библиотека электротехнических компонентов (более 2000 элементов)
- Автоматическая нумерация проводов и компонентов
- Проверка ошибок в режиме реального времени
- Создание отчетов о материалах
- 3D-визуализация электрических систем
AutoCAD Electrical — мощное решение для профессиональных инженеров-электриков. Однако сложность освоения и высокая стоимость делают его не лучшим выбором для начинающих.
3. КОМПАС-Электрик
КОМПАС-Электрик — отечественная САПР для проектирования электрооборудования и кабельных систем. Особенности программы:- Библиотека условных графических обозначений по ГОСТ
- Автоматическое формирование текстовых документов
- Проверка соответствия схем нормативным требованиям
- Интеграция с другими продуктами КОМПАС
- Русскоязычный интерфейс
КОМПАС-Электрик хорошо подходит для российских предприятий, работающих по отечественным стандартам. Есть бесплатная версия с ограниченным функционалом.
Бесплатные программы для рисования электросхем
Для домашнего использования или обучения часто бывает достаточно бесплатных программ. Рассмотрим несколько популярных вариантов:
4. TinyCAD
TinyCAD — простая бесплатная программа для рисования электрических схем. Основные возможности:
- Библиотека базовых электронных компонентов
- Поддержка пользовательских библиотек
- Экспорт в популярные графические форматы
- Проверка электрических соединений
TinyCAD отлично подходит для создания несложных схем начинающими электриками и радиолюбителями.
5. KiCad
KiCad — мощный открытый инструмент для разработки электронных устройств. Возможности программы:
- Создание принципиальных схем
- Разработка печатных плат
- 3D-визуализация устройств
- Обширные библиотеки компонентов
- Поддержка скриптов для автоматизации
KiCad позволяет создавать сложные многослойные платы, но требует серьезного обучения. Подходит для профессиональных разработчиков электроники.
Как выбрать программу для создания электрических схем
При выборе программного обеспечения для проектирования электросхем следует учитывать несколько важных факторов:
Сложность проектов
Для простых бытовых схем вполне подойдут бесплатные программы вроде TinyCAD. Для промышленных проектов лучше выбрать профессиональные САПР типа AutoCAD Electrical.
Соответствие стандартам
Если вы работаете по российским ГОСТам, обратите внимание на отечественные разработки, например КОМПАС-Электрик.
Интеграция с другим ПО
Для эффективной работы важна совместимость с другими используемыми программами. Например, Visio хорошо интегрируется с Microsoft Office.
Удобство интерфейса
Выбирайте программу с интуитивно понятным интерфейсом, чтобы сократить время на обучение.
Стоимость
Профессиональные САПР могут стоить достаточно дорого. Оцените, окупятся ли затраты в вашем случае.
Заключение
Современный рынок предлагает широкий выбор программ для создания электрических схем — от простых бесплатных редакторов до мощных профессиональных САПР. Выбор конкретного решения зависит от ваших задач, бюджета и уровня подготовки. Для начинающих электриков и домашнего использования вполне подойдут бесплатные программы. Профессионалам стоит присмотреться к специализированным платным продуктам с расширенным функционалом.
Обзор лучших программ для составления электрических схем — Портал о строительстве, ремонте и дизайне
- Статья
- Видео
На сегодняшний день черчение электросхем вручную на листике уже не использует ни один опытный электрик. Гораздо проще, удобнее и понятнее составить проект электропроводки помещения на компьютере через специальный программный пакет на русском языке. Однако проблема в том, что далеко не все программы простые в использовании, поэтому наткнувшись на неудобную и к тому же платную версию программного обеспечения, большинство мастеров старой закалки просто отбрасывают современный способ моделирования в сторону. Далее мы предоставим читателям сайта Сам электрик обзор самых простых программ для черчения электрических схем квартир и домов на компьютере.
Бесплатные ПО
Существует не так много русскоязычных, удобных в использовании и к тому же бесплатных ПО для составления однолинейных электросхем на компьютере. Итак, мы создали небольшой рейтинг, чтобы Вам стало известно, какие программы лучше для рисования схем электроснабжения домов и квартир:
Как ни странно, но наиболее популярной и что не менее важно – бесплатной программой для черчения однолинейных электрических схем на компьютере является векторный графический редактор Visio. С его помощью даже начинающий электрик сможет быстро нарисовать принципиальную электросхему дома либо квартиры. Что касается функциональных возможностей, они не настолько расширенные, нежели у ПО, которые мы предоставим ниже. Подведя итог можно сказать, что Microsoft Visio это легкая в использовании и при этом на русском языке бесплатная программа для моделирования электрических цепей, которая подойдет домашним электрикам.
Программа простая и удобная в использовании, к тому же полностью на русском языке. Интерфейс позволяет спроектировать печатную плату в объемном виде, используя базу данных с уже готовыми элементами электрической цепи. Оценить полный функционал ПО Вы сможете только за деньги, но существует и урезанная бесплатная версия, которой будет вполне достаточно начинающему электрику.
WordPress Photo Gallery Plugin
Помимо предоставленных 7 программ для черчения электросхем существует еще более десятка редакторов, в которых можно бесплатно составить принципиальный план электроснабжения дома либо квартиры, однако в остальных программках более сложный интерфейс либо проблемы с русскоязычной версией.
Рекомендуем отдавать предпочтение представителям данного рейтинга, чтобы в дальнейшем не тратить время на поиск русификаторов, руководств по использованию и тому подобное!
Платные ПО
Бесплатные программки для составления электросхем своими силами мы рассмотрели. Однако Вы сами понимаете, что в платных версиях предоставлен более широкий набор возможностей и удобных дополнений, которые позволят начертить эл схему на компьютере. Существует множество популярных платных программ для черчения электрических схем. Некоторые из них мы предоставили выше, однако существует еще одна программка, о которой стоит немного рассказать — sPlan. Это один из самых простейших в использовании и к тому же многофункциональных программных пакетов для составления схем разводки электропроводки и трассировки электронных плат. Интерфейс удобный, на русском языке. В базе данных заложены все самые популярные графические элементы для черчения электросхем.
Если Вам не жалко потратить 40$ за лицензию, мы настоятельно рекомендуем выбрать для черчения именно sPlan.
Данное ПО без сомнений подойдет как для домашнего использования, так и для профессиональных проектировочных работ в чем Вы можете убедиться, просмотрев данное видео:
Правильное пользование sPlan
Вот мы и предоставили обзор самых лучших платных и бесплатных программ для черчения электрических схем на компьютере. Кстати, на телефон (на андроид) Вы можете скачать приложение «Мобильный электрик», в котором можно запросто произвести расчет основных элементов электрической цепи, который поможет правильно составить электросхему, если компьютера нет рядом!
Правильное пользование sPlan
WordPress Photo Gallery Plugin
Программы для рисования схем: самостоятельное построения принципиальных схем
Содержание
- Autocad Electrical
- КОМПАС Электрик
- Microsoft Visio
- SPlan
- EAGLE
- Proteus
- EasyEDA
Времена, когда электрические схемы рисовали от руки, давно прошли.
В конструкторских бюро невозможно встретить еще недавно бывший обязательным атрибут разработчика – кульман, потому что все делается на персональном компьютере. В любительских условиях это особенно актуально, и для этого создано множество программ.
Программы для рисования электрических схем есть разные. От совсем простых до профессиональных, от freeware до платных.
Autocad Electrical
Самое мощное профессиональное средство, пригодное для рисования электрических схем (а также для прочих областей технического конструирования) – Autocad Electrical, на основе Autocad и обладающее всеми возможностями базовой программы. В наборе электрических элементов, насчитывающем около 650 тысяч единиц, имеется три пакета компонентов, соответствующих стандартам:
- IEEE 315/315A;
- IEC-60617.
- NFPA
Элементы первых двух стандартов выполнены в метрической системе, NFPA – в дюймовой.
Фрагмент электрической схемы, выполненной в Autocad ElectricalПрограмма позволяет сократить время подготовки конструкторской документации, обладает широкими возможностями.
Но для домашнего применения слишком сложна, громоздка, и требует времени на освоение. К тому же программа платная и недешевая.
КОМПАС Электрик
В семействе систем автоматического проектирования КОМПАС имеется САПР КОМПАС Электрик. Эта программа предназначена для подготовки полного комплекта проектной документации – от черчения электрических схем до проектирования корпусов аппаратуры.
Для проектирования схемы в САПР имеется библиотека с большим набором УГО электрических компонентов. Базу элементов можно дополнять самостоятельно. После выполнения соединений производится маркировка проводов — вручную или автоматически. Трассы прокладки проводов можно оптимизировать автоматически. Есть возможность автоматического добавления клеммников.
Фрагмент схемы, созданной в КОМПАС ЭлектрикСуществует и упрощенная (и более дешевая) версия КОМПАС Электрик Express. Она предназначена для тех пользователей, кому не нужен полный цикл подготовки документации. Эта САПР предназначена для создания электрических схем и составления к ним перечня элементов.
Microsoft Visio
В пакете Microsoft Office есть программа, вполне подходящая для данной цели Достоинство этого продукта от Майкрософт – привычный по остальным программам офисного пакета интерфейс. Дополнения, связанные с рисованием, легко освоить самостоятельно. Visio не является специализированной программой для создания схем, поэтому к нему лучше иметь набор электрических символов, который значительно ускорит работу. Эти наборы есть в интернете – как бесплатные, так и платные.
Мнение эксперта
Становой Алексей
Инженер-электроник. Работаю в мастерской по ремонту бытовых приборов. Увлекаюсь схемотехникой.
Задать вопрос
При скачивании бесплатных наборов нет гарантии, что элементы соответствуют ГОСТам (в частности, ЕСКД). С другой стороны, согласно закону Федеральный закон «О стандартизации в Российской Федерации» от 29.06.2015 N 162-ФЗ, применение ГОСТ во многих сферах, включая электротехнику, в настоящее время является добровольным.
Недостающие элементы несложно создать самостоятельно. Готовую схему можно сохранить в одном из многих поддерживаемых графических форматов.
SPlan
Среди программ для рисования схем широкую популярность получила программа Splan. В состав приложения входит стандартная библиотека, но она содержит не так много элементов, и большинство из них непривычного вида для российского пользователя. Лучше скачать дополнительные библиотеки – их в интернете много, и практически все они бесплатны. Можно найти пакеты элементов, выполненных строго по ГОСТ, можно произвольные наборы символов. А можно и создать набор или отдельные элементы самостоятельно – это несложно.

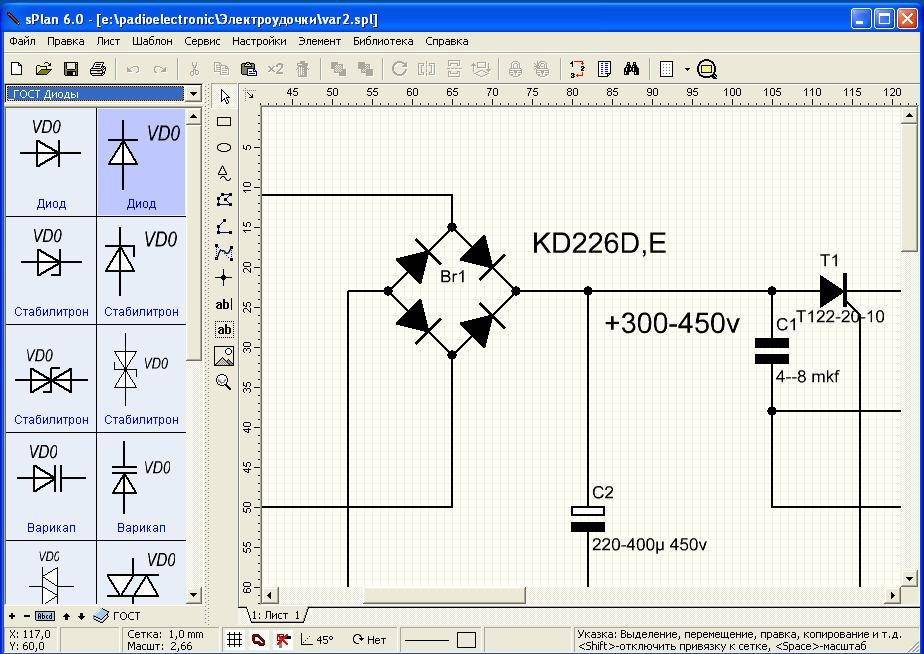

Интерфейс программы SPlan с открытой дополнительной библиотекойИнтерфейс программы интуитивно понятен, сложностей с освоением обычно не возникает. Элемент «вытаскивается» из библиотеки в рабочую зону, располагается на нужном месте, а затем все компоненты надо просто соединить.
Готовую схему можно сохранить в формате программы (для SPlan7 – с расширением *spl7), а если дальнейшее редактирование не нужно, можно в одном из нескольких графических форматах.
Стандартная библиотека программы не содержит рамок и штампов. При необходимости, их также придется скачивать дополнительно.
Рамка для SPlanEAGLE
Существуют программы, позволяющие рисовать принципиальные электрические схемы, а потом разрабатывать под них печатные платы. К таким программам относится популярная САПР EAGLE. Этот программный продукт платный, но есть и free версии – с некоторыми функциональными ограничениями и только с ознакомительными и обучающими целями. Система содержит большой набор библиотек, в которые включены электронные компоненты ведущих производителей мира. Если какого-то элемента в библиотеках не нашлось, можно создать графическое обозначение (а также «отпечаток» корпуса на плате, а в последних версиях и трехмерное изображение элемента) самостоятельно.
Поддерживается метрическая и английская система мер.
Интерфейс программы EAGLE и фрагмент схемыРабота с 3D-изображениями электронных и электрических компонентов производится через web-интерфейс.
И все же главное назначение EAGLE не столько рисование схем, сколько проектирование печатных плат. Сначала рисуется схема, потом под нее разрабатывается плата. EAGLE применяют для промышленной разработки, но она содержит сервисы и для любительских условий. Например, программа позволяет делать «сетчатые» полигоны, которые больше подходят для изготовления плат методом ЛУТ, чем полигоны со сплошной заливкой.
Плата с сетчатым земляным полигоном, оптимальным для изготовления методом ЛУТСуществуют и другие подобные программы, имеющие возможность «черчения» схемы с последующей разработкой платы. В первую очередь это классический PCad, а также TopoR, DipTrace, KiCad и т.п.
Рекомендуем: Описание схем для регуляторов мощности на 220 вольт
Proteus
Программы из следующей категории имеют возможность построения схемы, симуляции ее работы для устранения ошибок (включая написание и отладку программного обеспечения для микроконтроллеров), и последующую разработку печатной платы.
В первую очередь в любительской практике в таких случаях прибегают к программе Proteus (относится к платному ПО).
Библиотека программы содержит набор компонентов, как активных (транзисторы, микросхемы и т.д.), так и пассивных (резисторы, конденсаторы и т.п.). Из них составляется схема. Поддерживаются и некоторые микроконтроллеры, и модули на базе Ардуино. Создавать программное обеспечение можно в других средах, а готовый код загружать в Proteus.
После составления схемы и написания программы, можно запустить симуляцию и отладить схему, устраняя ошибки. Когда чертеж примет окончательный вид, в среде Proteus имеется возможность разработки печатной платы.
Рисунок печатной платы, разработанной в среде ProteusНедостатком является ограниченное количество элементов в библиотеке. Самостоятельно добавлять компоненты сложно, так как в этой программе каждый элемент – это не просто рисунок и «отпечаток» на плате, но и программный модуль, выполняющий определенные функции при симулировании.
Читайте также: Электрические схемы для самодельных зарядных устройств
EasyEDA
Этот программный комплекс позволяет конструкторам работать на совершенно новом уровне с использованием облачных технологий. Главное, что предоставляет среда разработчикам, это возможность командной работы:
- над одним и тем же проектом могут трудиться несколько сотрудников – возможность редактирования есть у каждого;
- совместное создание библиотеки электронных компонентов;
- возможность обсуждения во время работы.
В среду EasyEDA входят основные программные средства:
- Редактор электрических схем.
- Редактор печатных плат.
- Симулятор работы электрических цепей.
Кроме того, имеются программы для конвертирования форматов, программы просмотра схем в других форматах, управления процессами. Все данные хранятся в облачных сервисах, установка ПО на персональных компьютерах не требуется. Достаточно иметь один из современных браузеров.
После разработки печатной платы можно здесь же заказать ее изготовление. Использование возможностей среды бесплатно.
Программу рисования электрических схем можно выбрать на любой уровень развития специалиста. Простые приложения подойдут для любителя или студента, а те, что сложнее – для инженера-профессионала. Есть ПО, специально созданное для командной работы – все это позволяет творить и создавать новую технику.
