Обзор популярных радиоламп для аудио. Разбираемся с применением, маркировкой и аналогами ламп


На фотке стимпанковые гоглы от мастера Xyrgo
Когда-то я думал, что лампы просты и делаются одинаково: если технология одинакова, то зачем делать лампы хуже, чем возможно? Но как оказалось, хоть и прошло много времени, а лампы выпускаются разные, и местами «недостаточно хорошие».
Несколько раз натыкался на одно и то же — при всем возможном выборе обязательно попадётся не та лампа и всё пойдёт наперекосяк. Чтобы уберечься от некоторых типичных неприятностей, можно просто почитать мою новую статью на Датагоре.

Вопросом подбора ламп приходится заниматься любому музыканту, серьёзно относящемуся к музыке. Ведь ламповый аппарат требует планового обслуживания, своевременной замены ламп.
В этом, на первый взгляд, простом действии скрыто много подводных камней. Неправильный выбор либо не даст желаемого эффекта, либо убьёт недешёвые лампы. В инструкциях к аппаратуре частенько не указывается, какие лампы должны стоять и каким требованиям отвечать.

Далее я попробую объяснить, что же нужно делать, какую лампу выбрать и как подобрать аналог.

Содержание / Contents

Многообразие ламп действительно огромное, каждый тип ламп со своей символикой, грейдами и индексами, и, не смотря на то, что определённые индексы предполагают строго определённую функцию лампы, каждый производитель понимает это по-своему.

Для начала давайте разберёмся с обозначением ламп и с тем, как и что называется.

Название радиоламп состоит из нескольких частей. В зависимости от страны производства, количество и смысловая нагрузка этих частей разная. Не вникая в подробности, будем делить их на 3 части: американская, советская и европейская. Да, у советского союза метод маркировки совпадает частично с американцами, частично с Европой. Связано это с тщательным копированием иностранной потребительской техники, дабы не затрачивать силу на разработку своей. Свои же силы тратились на военную технику.

Рассмотрим советскую маркировку:

6 | Н | 2 | П | -EВ


Маркировка делится на 5 частей.

1 часть — число, указывает напряжение накала. В данном случае- 6.3 вольта (число 6).
2 часть — буква, указывает тип лампы, в данном случае двойной триод (буква Н).
3 часть — число, указывает модель конкретного типа лампы (число 2).
4 часть — буква или её отсутствие, указывает на вариант исполнения, в данном случае — стеклянный баллон пальчикового типа (буква П).
5 часть — грэйд, указывает на различные изменения в лучшую сторону от оригинальной модели, в данном случае — повышенная долговечность (буква Е) и повышенная механическая прочность (буква В)

Теперь рассмотрим европейскую маркировку:

E | CC | 83


Маркировка здесь из 3 частей.
1 часть — буква, указывает напряжение или ток накала, в данном случае напряжение 6.3 вольта (буква E).
2 часть — буква или несколько букв, указывает на тип лампы, в данном случае сдвоенный триод (две буквы C).
3 часть — число, обозначает модель данного типа (число 83). Кстати, именно последняя часть может таить в себе сюрприз, так именно 83 модель (и некоторые другие) могут работать и с напряжением накала в 12.
6 Вольт, и с напряжением в 6.3 вольта, в зависимости от схемы включения. Весьма деликатный вопрос.

И наконец, рассмотрим американскую маркировку:

12 | AX | 7 | EH


Маркировка из 4 частей, отдельные маркировки весьма непонятные по причине нестабильности 4 части, но об этом по порядку.
1 часть — число, указывает на напряжение накала, в данном случае- 12.6 Вольт (число 12).
2 часть — буквы, указывают на тип лампы, в данном случае — вариант двойного триода с высоким усилением (буквы AX).
3 часть — число, обозначает модель данного типа лампы (число 7).
4 часть — чертовщина, это и грэйд, и производитель. Понимается 4 часть интуитивно.

Начнём с ламп предварительных каскадов.

За всю историю ламповой техники в роли ламп преампа побывало многое, столь многое, что сейчас уже всё и не упомнить. В то же время, в музыкальной технике последних 20-30 лет их ассортимент довольно узок и специфичен, потому именно на них мы и заострим внимание. Сегодняшние наши гости: ECC83 или она же 12AX7, ECC81 или она же 12AT7, 12AU7, 12AY7, ECC88, а так же отечественные аналоги 6Н1П, 6Н2П и 6Н23П.
Начнём с лёгонького, оставим мозголомку на сладкое.Исключён фрагмент. Полный вариант статьи доступен меценатам и полноправным членам сообщества. Читай условия доступа.Исключён фрагмент. Полный вариант статьи доступен меценатам и полноправным членам сообщества. Читай условия доступа.
Исключён фрагмент. Полный вариант статьи доступен меценатам и полноправным членам сообщества. Читай условия доступа.
Наверное, нет другой такой лампы, которая при одном названии была бы столь разнообразна. Эти лампы выпускаются большим количеством заводов и по сей день, причём выпускаются по-разному, со своими замашками и параметрами. Именно эти лампы используются почти во всех гитарных и бас — гитарных ламповых усилителях, и именно с ними больше всего проблем при выборе.

Самая большая проблема при их выборе — неспособность большинства этих ламп работать в так называемом «катодном повторителе» или «cathode follower» — особом месте усилителя, где нагрузка прикладывается не на анод (как во всех других местах), а на катод.

Проблема тут в том, что между катодом и спиралью накала появляется большая разность потенциалов, которая может убить (и очень часто убивает) лампу. Это может происходить очень быстро (в течение минуты работы) или довольно медленно (1-2 недели). Так или иначе, лампы не отживают и близко положенный срок.

Катодные повторители встречаются в многоламповых усилителях, чаще всего на последней лампе преампа, перед фазоинвертором. Если есть ламповая петля эффектов (как, к примеру, в Masa/Boogie или Soldano SLO), то можно быть почти уверенным, что там 2 лампы в катодном повторителе. Встречаются они и в ламповых преампах.

Исключён фрагмент. Полный вариант статьи доступен меценатам и полноправным членам сообщества. Читай условия доступа. у советской лампы больше всего гейна. Плюс к этому, она дешевле. Есть повод задуматься? Мускулы усилителя таят в себе столь же много особенностей, сколь и лампы предварительных каскадов. Неаккуратный выбор ламп может привести к выходу из строя ламп или даже самого усилителя! Потому надо следовать простым универсальным правилам:
  1. Не используйте изношенные лампы.
    Можно использовать немного б/у, но без явных признаков длительной эксплуатации (чёрный или серый налёт на баллоне, замутнённость стекла баллона и т.п.)
  2. Если в усилителе используется более одной лампы (2, 4 или 6), то приобретайте лампы, подобранные друг к другу по параметрам и в соответствующем количестве! Если брать лампы в разнобой, то могут возникнуть проблемы от сильного шума и фона до повреждения усилителя!
  3. Аккуратно обращайтесь с новыми лампами. Большинство ламп преампа маленькие, жёсткость их корпуса достаточно велика чтобы пережить даже падения. А вот с выходными лампами все наоборот — они большие и хрупкие.

Рассмотрим наиболее распространённые лампы, а именно EL84 и их аналог 6П14П, 6V6 и аналог 6П6С, 6L6 и аналог 6П3С, а оно же 5881 и KT66, и, наконец, EL34 и её вариант 6550.


Эти довольно распространённые лампы незаслуженно часто игнорируются музыкантами, как «недоросшие».
Очень часто им приписываются различные низкокачественные свойства, вроде рыхлого звука, недостаточной массивности и детальности.
Надо думать, что это происходит из-за их небольшого размера — стандартный пальчиковый корпус не так внушает, как огромный баллон октальной лампы. Однако, несмотря на все нападки, это лампа с весьма характерным звуком, великолепно звучащая на клине или кранче.
Да, мощные искажения она передаёт с трудом, так же как и, перегружаясь, сама даёт очень странный звук. Но списывать в утиль её не следует, ибо в своём классе вряд ли можно найти что-то лучшее, что и доказывают старые усилители Laney.

При выборе этих ламп надо учесть следующее: этих ламп существует 2 основных типа вне зависимости от производителя: простая EL84 и лампа с грейдом M (military)- EL84M. Последняя лампа отличается тем, что может работать при гораздо более высоких напряжениях, позволяя получить с четвёрки этих ламп до 50 ватт (против 30 у EL84) и имеет более жёсткое, агрессивное звучание.

Такой подход применяется, например, в упомянутых усилителях Laney. Разумеется, ставить вместо EL84M простую EL84 нельзя — лампа банально не выдержит нагрузки, что может привести к повреждению усилителя. А вот наоборот — можно!

У лампы EL84 (без грейда М!) есть советский аналог, 6П14П:


Вообще считается, что им является лампа 6П14П, но внимательно изучив характеристики можно заметить, что у некоторых существенные различия. Более близким аналогом является та же лампа, но с грейдом ЕВ: 6П14П-ЕВ. Лампы настолько аналогичны, что после замены одних на другие требуется только подстройка смещения, звучат они ну очень похоже.
Перед покупкой этих ламп стоит уточнить, какое напряжение действует в усилителе. Бывает и так, что в очень старых усилителях на высоких напряжениях трудились и обычные EL84, и новые, например JJ EL84 просто не выдерживают, о чем есть множество тем на форумах. Если возможности узнать напряжение нет, то лучше раскошелиться на более дорогую военную EL84M.

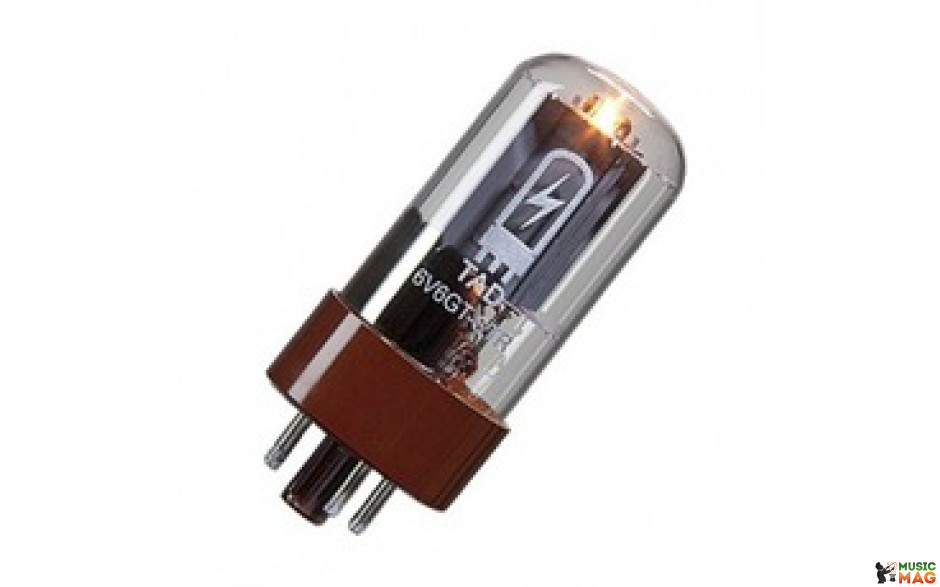

Не смотря на свой размер и мощность, сопоставимую с EL84, эта лампа, на удивление, оценивается, как «взрослая». На удивление потому, что эта лампа начала свою карьеру в усилителе для начинающих «Fender Tweed Champ». Хотя, можно и понять такое отношение, ведь эта лампа ведёт себя как большие собратья, с лёгкостью передавая все, что на неё подадут, будь то чистый звук или тяжёлый перегруз. Сама лампа так же перегружается хорошо, давая взрослый перегруз.

Думаю, не многие видели оригинальную 6V6, выполненную в металлическом баллоне. Вариант, применяемый в усилителях, имеет прямой стеклянный баллон и грейд GT — 6V6GT. Именно они используются в усилителях как по одной, так и по 2 штуки.

Советской промышленностью выпускался полный аналог этих ламп 6V6GT под маркировкой 6П6С.


Советские лампы в нормальных условиях абсолютно равноценны, имеют сходное звучание и аналогичные характеристики.

При подборе данных ламп для усилителя стоит учесть одну особенность — лампы ранних годов выпуска делались с большим запасом по рабочему напряжению, что нещадно эксплуатировалось в усилителях Fender. Современные версии 6V6GT, как и 6П6С не способны выдержать такого напряжения, потому очень быстро помирают. Перед выбором стоит уточнить у производителя или у мастера, насколько высокое напряжение в усилителе. Если выше, чем возможности лампы, то стоит сделать выбор в пользу более дорогих, но и более устойчивых 6V6EH

Будучи старшим братом 6V6, эта лампа имеет долгую историю, за время которой нашла своё место в различных областях аудио — от домашних систем до профессиональных усилителей.
Как и младший брат, лампа изначально выпускалась в металлических баллонах, но со временем преобразовалась в стеклянный, обретя маркировку 6L6GT. По сей день вариант со стеклянным баллоном используется в гитарных и Hi-End усилителях. Эту лампу многие копировали и дорабатывали, пока не выпустили более мощный вариант, названный EL34, не многим похожий на оригинал. Но были и копии 1 в 1:

Советский вариант, с маркировкой 6П3С:

Современный вариант с маркировкой 5881 (есть мнение, что это просто военная маркировка):

Современный вариант KT66:

Умощнённый вариант 6L6GC:

Стоит заметить тот факт, что оригинальная 6L6GT и советская 6П3С настолько похожи, что часто последнюю продают вместо оригинальной не только в России, но и на западе.

Отличить их друг от друга довольно тяжело, а слабозаметную разницу в звучании можно списать на различия в производстве на разных заводах.

При выборе этих ламп для усилителя надо руководствоваться мощностью усилителя. Так рекомендуемый режим работы для оригинальной 6L6GT и её клонов позволяет получить не более 45-47 ватт. Если усилитель предполагается быть более мощным (о чем могут быть упоминания в руководстве или на панелях самого усилителя), то следует использовать более мощный и, соответственно, дорогой вариант 6L6GC. Невыполнение данного условия может привести к слишком быстрому износу ламп.

Исключён фрагмент. Полный вариант статьи доступен меценатам и полноправным членам сообщества. Читай условия доступа.

На этот раз это всё, что я хотел рассказать о лампах. Замечания об ошибках и полезные дополнения принимаются в комментариях.
Надеюсь, что моя статья поможет вашим лампам работать хорошо и долго.

Камрад, рассмотри датагорские рекомендации

🌻 Купон до 1000₽ для новичка на Aliexpress

Никогда не затаривался у китайцев? Пришло время начать!
Камрад, регистрируйся на Али по нашей ссылке. Ты получишь скидочный купон на первый заказ. Не тяни, условия акции меняются.

🌼 Полезные и проверенные железяки, можно брать

Куплено и опробовано читателями или в лаборатории редакции.



Лучшие радиолампы 6550-КТ88-12AX7. Какие лампы лучше выбрать в усилитель.

Звучание аудио системы Cary Audio SLI100 ( КТ150), акустика  JBL 4319   Слушаем >>

Звучание аудио системы Cary Audio и Tannoy, CES    Слушаем >>

Звучание аудио системы Ayon audio Triton III ( КТ150) и  Tannoy KENSINGTON GR    Слушаем >>

Звучание  усилитель SUNVALLEY SV-S1616D   КТ150 Tung-Sol    Слушаем >>

Звучание гитарного усилителя на лампах EL34,KT88,6L6,EL84     Слушаем >>

Звучание гитарного усилителя на лампах 6550,KT88,EL34      Слушаем >>

Звучание гитарного усилителя на лампах KT66,EL34      Слушаем >>

Радиолампы серии 6550/КТ88, какие лучше, что выбрать.

 KT88 Electro-Harmonix - плотная по звуку, выделенная середина, немного грязный верх, нет глубокого нижнего баса, хороша для рока, базовая лампа, отличная лампа для гитарных усилителей.

KT88 Svetlana - прекрасная лампа, по звуку схожа с Electro-Harmonix, но с более чистым верхом, и мягким плотным басом.

6550 Tung-Sol - хороша, широкий, плотный спектр, не ярчит, мякгий чистый " спокойный " звук, напоминает EL34/6CA7, из минусов немного нехватает динамики, напора.

KT88 Mullard - прекрасная лампа, частотный спектор сдвинут влево, звучание очень плотное, выделенная нижняя середина, и ненавязчивый чистый верх, хорошая динамика. Хороша для джаза, классической музыки, вокала ( хотя, неплоха и в старом роке).

JJ КТ88/6550 - немного крикливая лампа, черезмерно детальна " хрустит", хороша в не ярких системах, с резиновыми колонками, звучание больше сдвинута вправо (к ВЧ).

 KT88 Genalex Gold Lion - пожалуй самый линейный и сбалансированный звук. Чистая открытая, шикарная середина и верха, динамичные, упругие, даже мощные басы. Прекрасная лампа, без частотных перекосов. KT88 Genalex хорошо справляется с любыми музыкальными жанрами, пожалуй уступает лишь только чешским EAT.

KT88 Diamond/6550 EAT (European Audio Team) - для тех кому нравится hi end-овый звук, EAT будут лучше Gold Lion, очень детальные, чистые по звуку лампы ( в некоторых комплектах иногда "немного стеклянит" звук), и хороши все таки для "резиновых" динамиков, или акустики с "темным" звуком. И один большой минус у них - это их цена, а по надежности совершенно сопоставимы с серией Genalex Gold Lion.

KT120 Tung-Sol  -  Сбалансированное звучание, чистый и открытый звук, плотная середина, мощный бас и шелковистые высокие частоты. Прекрасная лампа, без особых частотных перекосов, может немного больше басовой составляющей. Легко заменяется на КТ88, хотя накал у них отличается (1.5 и 1.7А) но проблем нет.

НО ВСЕГДА НУЖНО УЧИТЫВАТЬ, о токах подбора выходных ламп, при разных значениях тока подбора, лампы будут по разному звучать, в одном усилителе, режиме. Это важно при сравнениях и выборе ламп (пар, квартетов), а особенно когда отбраковка по току подбора. Можно учитывать только те сравнения, где разница не более 20%,





Радиолампы серии  12АХ7 /ECC83  какие лучше, что выбрать.

Радиолампа 12АХ7 Electro-harmonix - имеет хороший гейн, много нижней середины, выраженная верхняя середина, немного мутновата на верхах,на некоторых аппаратах слишком мылит. Хороша для рока.


Радиолампа 12АХ7 Tung-Sol - имеет хороший гейн, очень прозрачный верх и чуть больше низов чем в ЕН, по звуку более мясистая.


Радиолампа 12АХ7 Mullard - имеет хороший гейн, более сбалансированная по всему частотному спектру.


Радиолампа 12АХ7 WA/WB  Sovtek (7025)- имеет средний гейн, хорошо звучащая лампа  очень даже ничего  (у WB гейна и низов чуть больше, чем у WA)


*Радиолампа 12AX7 WC  Sovtek- похожа на WA и WB, - по уровню с увеличенным гейном, и по частотному спектру она несколько лучше, чем WA/WB



РАДИОЛАМПЫ  NOS ( 50-60 годы)  какие лучше, что выбрать.



Sylvania (USA)
Звучит довольно певуче, я бы даже сказал «тягуче», но без патоки. Из претензий: для черного анода на слух ярковата верхняя середина – гитарные соло звучат ярко. Ставлю Pantera, – все так и есть: даже на мультибите и «мягких» Denon фирменная жесткость гитарного усилителя Randall заставляет на риффах бесподобного Дарелла чуть  резковата. Нижние частоты ровные, но по глубине проработки претензий нет. К ВЧ никаких претензий. Итог: отличная лампа для желающих приструнить избыточную басовитость тракта без потери глубины проработки НЧ. Думаю, многие предпочтут именно ее для инструментальной и классической музыки.

Raytheon (USA)
 С ней  очень хорош рок-вокал, особенно женский. Он как-то чуть в отрыве от остального музыкального полотна подается. Не настолько чтобы музыка потеряла в слитности, но достаточно для того, чтобы уделить певцу (певице) особое внимание. Плюс на некоторых композициях возникает ощущение, что вокал дополнительно «обертывается» какой-то чуть заметной, но очень приятной и искрящейся реверберацией… Гитарные переборы тоже очень хороши. А вот быстрая и плотная музыка явно не ее конек. Звучание неутомительное, но и без лишнего «масла». НЧ диапазон не форсирует, но контролирует хорошо. ВЧ мягкие и искрящиеся, даже сравнительно проблемные деноновские ВЧ лампа как-то немного облагородила. Из недостатков - чуть выше уровень фонового шума, чем у остальных.  Мда, пожалуй вот ее-то я и недооценивал. Нет, понятно, что врет, но мне такая сладкая ложь нравится. Southern Isolation на ней очень хорошо звучат.

Westinghouse (USA)
Ха! Для теста я слушаю лампы перетыканием и, поставив этот двойной триод, поймал себя на ощущении, что эта лампа замедляет скорость! Сперва подумал, что даже ползунок какой в фубаре случайно дернул и замедлил трек на 10% - вот полная иллюзия этого! Но, что характерно, музыка не сваливается в кашу, она как будто воспроизводится медленнее, а слышно при этом все. Я не знаю, как это объяснить. Вот такой феномен. Выявил это на довольно динамичной и плотной песенке Raindrops+Sunshowers (The Smashing Pumpkins). Озорства ради ставлю Darkthrone... Мееедленный, тягуууучий и слащааавый DAAARKTHROOOONE ))))) Своеобычно конечно, но такой Darkthrone нам не нужен! В сухом остатке имеем плавную, тягучую и даже чуть мутноватую подачу с явно ощутимым окрасом лампы. Но слышно, повторюсь, все. Для мечтательного прокуренного блюза, думаю, будет отлично!

Tung-Sol (USA)
 Как глоток свежего воздуха. Фона практически нет. Звук аккуратный но не педантичный. Slayer проглатывается играючи, с динамикой все в порядке. Отмечаю что лампа темная, тарелочки не звенят, довольно естественны. Если прислушаться, можно услышать песочек, и шероховатость и прочие прелести деноновских ВЧ, которые лампа вовсе не стремится приукрасить или замаскировать. А вот НЧ хороши: злобные, шустрые, с хорошим контролем и панчем. Не форсируются, но из записи лампа старательно вытаскивает все. Проверяем – ставим Red Snapper (Brickred). Да, все верно: Деноны начинают просто прыгать на голове, но «бубнежа» нет. СЧ на месте, все слышно, но вокал немного мягкий, не яркий. Просто слушаешь  и слушаешь не напрягает.
Будет хороша в том случае, когда нужно задавить яркость, например на металле или электронной музыке, не обремененной чарующим вокалом.

General Electric’s (USA)
Хорошая лампа. Скажу то же, что и про Tung-Sol. Вокал открытый, ВЧ поярче будет. НЧ «качают» и довольно детальны.  Для чистоты эксперимента послушал пару композиций Diablo Swing Orchestra (довольно сложный тест) и привычно отметил, что лампа мне весьма нравится. Имею про запас вторую. В своем субъективном рейтинге поставлю ее на твердое второе место после…

RCA (USA, с черными анодами)
В  усилителе стоит лампа с черными анодами, играет  металл! Весело, быстро и мощно играет. Это одна из лучших ламп для традиционной подачи тяжелого металла и рока. Фундаментальный низ, яркий и агрессивный верх и детальные средние частоты без намека на зажатость. Впрочем, лампа на мой вкус великолепно справляется и с любой другой музыкой. Однозначный Must Have. В загашнике имеется еще одна RCA со светлыми анодами, судя по всему, более поздняя.


Как работают ламповые усилители, или Особенности теплого звука • Stereo.ru

Классы усиления — вполне логичный и понятный способ отличить одну типовую схему от другой. Однако, применительно к ламповой схемотехнике такого подхода оказалось недостаточно. В зависимости от типа, лампы способны работать в различных режимах, которые при этом одинаково применимы в усилителях разных классов. Этот факт кратно увеличивает количество возможных сочетаний, не говоря уже о том, что режимы работы ламп можно модифицировать, комбинировать и объединять. Столь глубоко в схемотехнику мы, конечно, погружаться не будем, но постараемся разобраться в базовых понятиях.

История

Радиолампы, как и другие электронные компоненты, имеют богатую историю, в ходе которой произошла заметная эволюция. Началось все в нулевых годах прошлого века, а закатом ламповой эры можно считать шестидесятые годы, когда свет увидела последняя фундаментальная разработка — миниатюрные радиолампы нувисторы, а транзисторы уже начали активно завоевывать рынок. Но из всей истории нас интересуют лишь ключевые этапы, когда были созданы основные типы радиоламп и разработаны основные схемы их включения.

Первый в мире триод изобретателя Ли де Фореста, 1908 год

Первой разновидностью радиоламп, разработанной для создания усилителей, были триоды. Цифра 3 слышится в названии не случайно — именно столько активных выводов имеет триод. Принцип работы триода предельно прост. Между анодом и катодом лампы последовательно включаются источник питания и первичная обмотка выходного трансформатора (ко вторичной обмотке которого подключается акустика). Полезный сигнал подается на сетку лампы. При подаче напряжения в схему усилителя между катодом и анодом протекает поток электронов, а расположенная между ними сетка модулирует этот поток соответственно изменениям уровня входящего сигнала.

В ходе использования триодов в различных отраслях промышленности потребовалось улучшить их характеристики. Одной из таких характеристик была проходная емкость, величина которой ограничивала максимальную рабочую частоту лампы. В процессе решения этой проблемы появились тетроды — радиолампы, имеющие внутри не три, а четыре электрода. Четвертым стала экранирующая сетка, установленная между управляющей сеткой и анодом. Задачу повышения рабочей частоты это решало в полной мере, что вполне удовлетворило создателей технологии, разрабатывавших тетроды для того, чтобы радиостанции и радиоприемники работали в коротковолновом диапазоне, имеющим более высокие несущие частоты нежели средне- и длинноволновый.

Строение триода

С точки зрения качества воспроизведения звука тетрод не превзошел триод принципиально, поэтому другая группа ученых, озадаченная вопросами воспроизведения звуковых частот, усовершенствовала тетрод, используя, по сути, тот же подход — просто добавив в конструкцию лампы еще одну дополнительную сетку, располагающуюся между экранирующей сеткой и анодом. Это было необходимо для того, чтобы подавить динатронный эффект — обратную эмиссию электронов от анода к экранирующей сетке. Подключение дополнительной сетки к катоду препятствовало этому процессу, делая выходную характеристику лампы более линейной и повышая выходную мощность. Так появился новый тип ламп: пентод.

Принцип работы

Все вышеупомянутые типы ламп в том или ином виде нашли применение в аудиотехнике. При этом пытливые умы аудиоинженеров постоянно искали пути наиболее эффективного их использования. Довольно быстро они пришли к выводу, что место включения экранирующей сетки пентода в схему усилителя — это инструмент, с помощью которого можно принципиально изменить режим его работы. При подключении сетки к катоду мы имеем классический пентодный режим, если же переключить сетку на анод — пентод начинает работать в режиме триода. Это позволяет объединить два типа усилителя в одном с возможностью смены режима с помощью простого переключателя.

Так работает тетрод

Но и этим дело не ограничилось. В 1951 году американские инженеры Дэвид Хафлер и Харберт Керос предложили подключать сетку пентода совершенно иным способом: к промежуточным отводам первичной обмотки выходного трансформатора. Такое подключение является чем-то средним между чистым триодным и чистым пентодным включением, давая возможность комбинировать свойства обоих режимов.

Таким образом, с режимами ламп произошла та же история, что и с классами усиления, когда вслед за «чистыми» классами А и В появился комбинированный класс АВ, сочетающий сильные стороны двух предыдущих.

Обозначение разных типов ламп по ГОСТу

В том, что касается сочетания режимов работы ламп и классов усиления, они могут комбинироваться произвольным образом, что приводит к изрядной путанице и даже жарким спорам в рядах неофитов. Не добавляет ясности и тот факт, что разработчики ламповых усилителей в большинстве случаев указывают не класс усилителя, а принцип схемотехники: однотактный — SE (Single Ended) или двухтактный — PP (Push-Pull). В итоге, пентоды и тетроды нередко ассоциируют исключительно с классом АВ и двухтактной схемой в целом, а триод, напротив, считают синонимом класса А и сугубо однотактного включения. На самом же деле, ни что не препятствует переключить усилитель, работающий в классе А, в пентодный или ультралинейный режим, а на паре триодов можно собрать двухтактный усилитель, работающий в классе В или АВ.

Предпосылкой к неверным ассоциациям является частота использования тех или иных режимов в различных классах усиления. Триоды чаще используют в однотактных схемах и классе А. В свою очередь, пентоды и тетроды лучше подходят для работы в двухтактных схемах, хотя переключение их в триодный режим — реальная опция, встречающаяся на усилителях, работающих в классе АВ, и не имеющая ровным счетом никакого отношения к классу А.

Плюсы

Традиционный триодный режим работы лампы имеет как минимум одно значимое преимущество: способность работать без обратной связи. Пентодный режим имеет свои плюсы: большую линейность работы и возможность достигать более высокой мощности. Ультралинейный режим дает возможность отказаться от общей обратной связи и при этом сохранить мощность, близкую к пентодному включению. При этом триод при прочих равных обходит оба варианта по уровню собственного шума лампы.

Минусы

Слабые места одних режимов ламп вполне закономерно можно обнаружить там, где проявляются сильные места других. Триодный режим имеет меньший КПД и меньшую линейность, хуже переносит динамические нагрузки. Пентодный и ультралинейный режимы проигрывают по уровню шумов, к тому же на практике оказываются более зависимы от качества выходных трансформаторов. Пентодный усилитель невозможен без общей обратной связи, и она может понадобиться в некоторых вариантах ультралинейного режима.

Особенности

С точки зрения качества и характера звучания каждый тип ламп и каждый режим включения имеет свои особенности, настолько очевидные на слух, что даже ультралинейный режим, по факту, не стал золотой серединой. Триоды в чистом виде и триодное включение пентодов обеспечивают наиболее чистый и объемный звук до тех пор, пока дело не дойдет до энергичной музыки с быстрыми и значительными по амплитуде перепадами громкости. Иными словами — для спокойного джаза триоды подходят куда лучше, чем для прослушивания рока.

Пентодный и ультралинейный режимы, напротив, больше подходят для энергичной музыки, но в ряде случаев звучат недостаточно чисто, точно и детально. Особенно часто эти претензии относятся к пентодному режиму, а в целом характер звучания и пентодного, и ультралинейного режимов нередко сравнивают с транзисторными усилителями.

Практика

Ламповая схемотехника — дело тонкое, поэтому большинство производителей упражняются в совершенствовании какого-то одного сочетания режима работы ламп и класса усиления. Стремление разработчиков получать идеальный (согласно их представлениям) звук и следующий за этим отказ от любых альтернативных способов включения ламп вполне понятны, но при поиске испытуемого наша задача состояла как раз в обратном: иметь возможность сравнить один и тот же набор ламп как минимум в двух вариантах включения.

Это существенно сократило выбор кандидатов, однако, подходящий вариант был найден. Им стал Cayin CS-100A — аппарат, буквально созданный для разного рода экспериментов. Его конструкция допускает использование выходных ламп двух типов: тетродов KT88 и пентодов EL34. При этом есть возможность выбора между триодным и ультралинейным режимом с выходной мощностью 50 или 80 Вт на канал, соответственно. При этом схемотехника усилителя в обоих случаях двухтактная, и работает он в классе АВ.

Кроме прочего, Cayin CS-100A является хорошим примером современной реализации традиционного лампового усилителя. Он имеет классическую компоновку со съемной решеткой закрывающей лампы, несет на борту выходные трансформаторы солидных размеров, обеспечивающие не только достаточную мощность, но и широкий диапазон воспроизводимых частот. Комплектующие соответствуют современным требованиям качества: в усилителе применяются угольные резисторы, аудиофильские конденсаторы, тороидальный трансформатор питания и проводка серебряным кабелем. Монтаж при этом реализован навесным способом — так же, как это делали более полувека назад. Это является не столько данью истории, сколько способом сокращения путей сигнала. В целом, Cayin CS-100A — это аппарат, в полной мере попадающий под определение лампового High End.

Звук

Когда речь идет о High End-компонентах, особенно ламповых, не всегда удается четко провести грань между «усилитель не справился» и «так и было задумано». В конце концов, аудиоинженер в мире High End — это тоже в некотором роде художник и он имеет право на свое собственное представление о том, как должна звучать система. Избежать такого рода недоразумений помогло использование в процессе тестирования двух пар акустических систем, обладающих принципиально разными характеристиками. Специфические признаки недостатка мощности и роста искажений можно было заметить на тяжелой нагрузке и на громкости выше средней, что в общем соответствует заявленным характеристикам. С крупными полочниками или напольниками средних размеров со столь же среднестатистическими параметрами мощности, импеданса и чувствительности Cayin CS-100A вполне справится.

В триодном режиме усилитель выдает красивое, тембрально насыщенное звучание с богатым верхним и средним басом. Лучше всего звучала спокойная медленная музыка, вокал, аудиофильский джаз, камерная классика малых составов. Вполне можно было получить удовольствие от ранних Beatles и Led Zeppelin. При этом попытки послушать современный рок и металл не увенчались успехом. Звучание гитар было очень густое, тягучее, округлое и не особенно агрессивное. Самый злющий металл подавался так, словно его записывали в начале семидесятых.

Переключение в ультралинейный режим производится одним нажатием кнопки и меняет картину полностью: рок, металл, танцевальная электроника сбрасывают налет винтажности и начинают звучать не менее энергично, чем на транзисторных усилителях, работающих в классе АВ. В характере остается некоторая теплота и приятная округлость басовых нот, но в весьма умеренных количествах. На медленной музыке и малых составах ультралинейный режим не столь красив и выразителен, как триодный, музыка подается более спокойно и ровно.

Выводы

Каждый режим работы лампы в усилителе имеет свои плюсы и минусы, которые дают хорошо различимые на слух отличия в звучании. Учитывая, что ламповая техника — это всегда техника с характером, выбор усилителя, работающего в том или ином режиме (или переключение режимов на самом усилителе), является инструментом пользователя, позволяющим подобрать усилитель согласно индивидуальным предпочтениям.

Лучшие радиолампы для усилителя

Схема самодельного стереофонического усилителя мощности низкой частоты, собранного на лампе 6Н23П и двух 6П14П. Зарубежные аналоги этих ламп – ECC88 и EL84. Предлагаемый ламповый УНЧ имеет следующие характеристики: Диапазон воспроизводимых частот – от 20Гц до 80кГц; Выходная мощность в триодном режиме – 2 х 2,75Вт; Выходная мощность в пентодном режиме – 2 х 4,5Вт.

Добрый день, уважаемые радиолюбители. Как известно, история развивается по спирали, и история развития аудиотехники в этом не исключение. Если взглянуть на рынок усилителей воспроизведения, то можно заметить, что в последние несколько лет вновь произошла реинкарнация ламповых усилителей, а некоторые производители возобновили производство радиолам. Сегодня мы хотели бы предложить вам конструкцию несложного лампового усилителя, предназначенного .

В статье описана конструкция однокаскадного лампового УМЗЧ небольшой мощности, используемого автором совместно с АС, построенной на основе широкополосных головок повышенной чувствительности. В усилителе применено параллельное включение двух пентодов 6П9, отличающихся высоким усилением. Это и позволило получить выходную мощность до 4 Вт при работе с источником сигнала, обеспечивающим напряжение сигнала до 1,5. 2 В, т. е. от любого проигрывателя компакт-дисков или смартфона .

Эта статья предназначена для любителей винила, имеющих хотя бы начальные знания по радиотехнике и умеющих держать паяльник в руках. Несмотря на обилие цифровых источников звука, у многих из нас сохранилась большая коллекция виниловых пластинок. Более того, качество звучания прилично записанной .

Принципиальная схема самодельного лампового усилителя мощности на 6Н8С и 6П3С, в котором использованы фабричные трансформаторы типа ТПП-258-127/220-50. Автор рассказывает как он изготовил усилитель и какие изменения вносил в схему УМЗЧ, также предоставлены фото разобранного и готового устройства.

Двухтактный выходной каскад стереоусилителя отличается использованием в цепи катодов общего генератора тока на микросхеме, благодаря которому и обеспечивается парафазное управление пентодами 6П14П. Выбором коэффициента трансформации сопротивления нагрузки можно в некоторой степени изменять .

Усилитель мощности ЗЧ, схема которого показана на рисунке выполнен на лампах от старых черно-белых телевизоров или радиол. Это предварительный усилитель с фазоинвертором на двойном триоде 6Н2П и двухтактный выходной каскада на двух лампах 6П14П. Использование таких старых компонентов, часто .

Всем ценителям лампового звука выношу на суд свою конструкцию лампово полупроводникового усилителя. Источником для творчества послужили залежи германиевых транзисторов, пролежавших в коробке и успешно позабытыми хороший десяток лет. Наверное немногим известен тот факт,что именно германий дает звучание максимально приближенное к ламповому.

Предлагаю хорошо отработанную схему унч на 6п45с, с пятиполосным темброблоком. Усилитель выполнен по классической однотактной схеме.за основу была взята схема А.Манакова. В описании работы схема ненуждается. В процессе сборки и наладки были изменены некоторые номиналы резисторов.в процессе.

Как возникла идея собрать ламповый усилитель для наушников Идея собрать качественный ламповый усилитель для наушников в голове витала давненько. Задумка неплохая, но останавливал один момент. С технической стороны собрать это изделие было несложно. Было пересмотрено много каких.

Уважаемые телезрители. Здесь кратко рассмотрены некоторые типы электронных ламп, пригодных для применения в ламповом звуке. Изложение выполнено для прояснения замутнённого и замызганного дилетантами понятия "качество звука" электронной лампы. Под качеством звука, создаваемого режимом лампы в электронной схеме, я понимаю и буду понимать минимально возможный уровень искажения электрического сигнала. Наиболее существенными следует считать гармонические и интермодуляционные искажения. Текст статьи далее приведен с оценкой психофизиологических особенностей восприятия звуков человеком, поэтому вначале лирическое вступление.

Электронная лампа в УНЧ это в обобщенном смысле аналог двигателя в автомобиле. Лампы бывают маленькие и большие, стеклянные и металлические, дешевые и не очень. Их различают по назначению, типу и внутренней схеме. Наиболее простые по схеме – триоды. Более сложные – тетроды и пентоды. По назначению различают мелкие лампы предварительного усиления и мощные лампы выходных каскадов. Во входных каскадах усилителя вполне применимы триоды. Для усиления звука в выходном каскаде лучше подходят более сложные лампы, поскольку изготовитель учёл больше особенностей управления ими в схеме самой лампы. Источником звука служит архив, сформированный на различных носителях, а также голос в реальном времени и живые звуки, извлекаемые человеком из предметов. Звук из архива проходит несколько ступеней усиления и на завершающем этапе излучается громкоговорителем. Органы слуха человека включены природой в систему восприятия, которой руководит мозг. Поэтому восприятие человеком одного и того же набора звуков может быть разным, хотя органы слуха устроены одинаково. Человеком были разработаны и нормированы критерии качества передачи звука, оценивающие уровень вмешательства техники в природное звучание и позволяющие количественно сравнивать разные устройства. При создании предметов для передачи и усиления звуков люди стараются руководствоваться объективными критериями. При недостатке объективных критериев человек включает механизм самозащиты и добирает нужный вес субъективными.

Человек деятелен, создаёт технические устройства для передачи звука. Наиболее квалифицированные персоны имеют оборудование и могут объективно оценить качество созданного. Остальное большинство людей не умеет или не имеет возможности оценить объективное качество подобных устройств, однако все уважают свой труд, а большинство склонно к тщеславию. Высокая предприимчивость, помноженная на честолюбие заставляют людей рассказывать байки о собственных достижениях не только вслух, но и всеми доступными способами. Благодаря электронным средствам коммуникации возникают форумы, на которых накапливается полезная информация, а также словестный мусор эмоций и бахвальства. Рациональные сведения обычно оценивают количественно, эмоциональные – через образы. Люди излагают информацию, как правило в собственной системе ценностей, руководствуясь мировозрением и жизненным опытом, а также здоровым желанием научить. Если системность и квалификация есть, то результат бывает позитивный. Невысокая техническая квалификация, романтизм и честолюбие могут стать причиной возникновения сообществ людей с воображаемыми особенностями. Так у некоторых персон возникает ощущение особости. Это ощущение может стать убеждением, а может оказаться неустойчивым состоянием. При этом воздействие внешних факторов может вернуть человека к здравому смыслу. Особая категория – люди глупые и ограниченные. У них есть большие перспективы на форумах, поскольку наивный с виду вопрос может заставить многих аборигенов пуститься в рассуждения, излагать собственные ощущения и давать советы. Поскольку характеристики ламп отличаются, то и уровень их влияния на сигнал будет разный. Поэтому совершенно очевидно, что результаты преобразования сигнала разными лампами будут разные. Но определение качества сигнала на слух не имеет отношения к оценке уровня искажений и, следовательно, к оценке качества звука. Суждения о качестве по результатам прослушивания это край самонадеянности и наглости. Применение совокупности человеческого уха и мозгов в качестве инструмента оценки качества звука считаю глупостью. Это тупик, аналогичный спору чья жена красивее. Одному нравятся худые и чистые, другому толстые и потные. Вот и пусть употребляют по прямому назначению. А в рассуждения про качество звука отдельных ламп залезать не следует.

Мне например нравится свечение больших усилителей, в режимах, близких к предельным. У хорошо сбалансиванных четвёрок из лампочек 6П3С присутствует очень характерное равномерное свечение синим цветом по кромкам анодов. А если увеличивать ток, то к этому свечению добавляется розовое свечение самих анодов. Зрелище завораживающее, однако продолжительная эксплуатация ламп в таких режимах не рекомендуется ввиду повышенной интенсивности износа начинки баллонов. Что тут можно возразить? Вероятно то, что некоторые любят погорячее.

Каким образом человек оценивает важное для него событие? В отсутствие инструментальных критериев он оценивает всё по ощущениям. Человек способен оценить качество работы мотора по уровню тяги автомобиля. Это интегральный критерий, который интересует большинство. Но сам мотор объективно оценить по ощущениям затруднительно. Точно также обстоит дело с объективностью оценки электронной лампы по отношению к понятию качество звука. Объективно оценить уровень искажений при помощи ощущений невозможно, это принципиальное соображение, нужны измерительные инструменты. А то, как конкретная лампа звучит, персона оценивает субъективно. Одному нравится, другому не нравится, но это не имеет отношения к понятию уровень искажений, которое положено в основу понятия качество звука. Имено поэтому я утверждаю, что рассказы про качество звучания электронной лампы в звуковом тракте полная чушь. Чаще всего подобное повествование характерно для малоквалифицированных и честолюбивых людей. Иногда это бредятина от малоумного и малограмотного персонажа, сдобренная большой кучей эмоций в пьяном угаре. И читателям и писателям подобных текстов нужно иметь ввиду, что к рациональной оценке электронных устройств подобная писанина не имеет вообще никакого отношения. Зато очень хорошо иллюстрируется сценкой из романа 12 стульев, где Шура Балаганов препирается с Паниковским, с воплями "А кто ты такой?"

Ниже перечислены некоторые наименования ламп, которые пригодны для построения двухтактного выходного каскада в сравнительно мощном ламповом усилителе звука. В окончании перечня показаны триоды, которые изначально были предназначены для работы в древних стабилизаторах в качестве регуляторов тока. Мыслящий человек приспособил эти лампы для устройств усиления звука, поэтому пришлось включить их в общий список, с указанием их функционала в ламповом усилителе низкой частоты.

6П3С – выходной лучевой тетрод, под октальную панельку

6П6С – выходной лучевой тетрод под октальную панельку

6П13С – выходной лучевой тетрод под октальную панельку с верхним расположением анодного вывода

6П31С – выходной лучевой тетрод под октальную панельку с верхним расположением анодного вывода

6П1П – выходной лучевой тетрод пальчикового исполнения

6П18П – выходной лучевой пентод пальчикового исполнения

ГУ-50 – выходной лучевой пентод повышенной мощности и напряжения

ГИ-30 – сдвоенный лучевой тетрод повышенной мощности и напряжения, с верхним расположением анодных выводов

6П44С – выходной лучевой тетрод с верхним расположением анодного вывода. Сравнительно низковольтаня лампа, допускающая повышенные токи анода. Характеристики ничего выдающегося собой не представляют. Анод расположен сверху и это не особенно удобно. Зато мощность рассеяния довольно большая и это можно с успехом использовать для построения мощного двухтактного оконечного каскада. Панелька не очень удобная и довольно редкая. Нужно приложить определённые усилия для её поиска, а по цене – как повезёт.

6Н13С – сдвоенный выходной триод под октальную панельку

Сдвоенная – это практично, но ещё лампа внешне очень элегантна, рассчитана под октальную панельку, что очень даже неплохо. Токоведущие электроды недоступны, мощность в анодах большая. Но лампа 6Н13С весьма низковольтная и работает при повышенных токах. Кроме того 6Н13С имеет сравнительно кривые характеристики и реальные проблемы с термической устойчивостью в режимах большой нагрузки.

Практические соображения о работе электронной лампы в разных режимах, о величинах искажений и об уровне отдачи в нагрузку будут приведены позднее, совсем нету времени. Если есть желающие, то присылайте свой опыт и тексты по теме для обсуждения и публикации. Легко опубликую достоверные сведения от имени автора.

6С19П – регулирующий триод в пальчиковом исполнении

6С33С – регулирующий триод повышенной мощности.

6С41С – регулирующий триод повышенной мощности

Ну и в завершении статьи покажу известные всем сведения о классах А, В, С применительно к лампам. Дело в том, что начинающему строителю лампового УНЧ эти сведения вовсе не нужны. Человек может не знать в каком режиме работает его творение. Вначале нужно собрать железную конструкцию и услышать ламповый звук. А дальше, если будет неудоволетворённость и возникнет интерес, то можно вникнуть в детали. Вот тогда эти сведения могут понадобиться. Название Класс А – один из первых примеров маркетинговых понтов, которые привнесены человеком в 1920 году для повышения значимости объекта и следом – его стоимости. Однако пример этот весьма и весьма показательный. На самом деле буквами А, В, С обозначают режимы усиления одного и того же устройства, регулируемые подстроечным резистором – напряжения смещения управляющей сетки. Подмена понятия Режим на понятие Класс, – более высокого уровня иерархии (родовой признак по отношению к видовому) это осознанное деяние, предназначеное древними психологами-маркетологами именно для выделения особости понятия. Это творчество человека разумного, инициативность, предпринимательство и лапша на уши доверчивого телезрителя.

Режим B – характеризуется тем, что ламповый каскад воспроизводит поочерёдно положительные и отрицательные входные сигналы. Для гармонических сигналов угол проводимости равен 180° или незначительно превосходит эту величину. Для режима В характерно перемещение рабочей точки лампового каскада не только в пределах линейного участка динамической характеристики. Режим AB является промежуточным между режимами A и B. Ток покоя усилителя в режиме AB больше, чем в режиме B, но существенно меньше, чем ток, необходимый для режима А. Предельный КПД идеального каскада в режиме B на синусоидальном сигнале около 70%. Чтобы воспроизвести одну полуволну входного сигнала без искажений в области перехода через нуль, усилитель должен оставаться линейным при нулевом напряжении на входе – поэтому в усилительных элементах в режиме B всегда устанавливают небольшой ток покоя. В ламповых усилителях мощности в режиме B ток покоя составляет 15% от максимального выходного тока. Усилители рассматриваем двухтактные, одно плечо воспроизводит положительную полуволну, другое – отрицательную. На выходе обе полуволны складываются, формируя минимально искажённую усиленную копию входного сигнала. При малых мгновенных значениях выходного напряжения такой каскад работает в режиме A, при повышении напряжения одно из плеч закрывается и каскад переходит в режим B.

Режим С – характеризуется также как и режим B, когда усилительный элемент воспроизводит только положительные, либо только отрицательные входные сигналы. Однако рабочая точка лампы должна быть выбрана так, что при нулевом напряжении на входе лампа оказалась запертой. Ток возникает только после перехода управляющего сигнала через ноль; если этот сигнал гармонический, то усилитель воспроизводит одну искажённую полуволну (угол проводимости меньше 180°). Предельный КПД усилителя в режиме C от 70 до 100%. Из-за высоких нелинейных искажений даже двухтактные усилители в режиме С, непригодны для воспроизведения лампового звука.

Когда-то я думал, что лампы просты и делаются одинаково: если технология одинакова, то зачем делать лампы хуже, чем возможно? Но как оказалось, хоть и прошло много времени, а лампы выпускаются разные, и местами «недостаточно хорошие».
Несколько раз натыкался на одно и то же — при всем возможном выборе обязательно попадётся не та лампа и всё пойдёт наперекосяк. Чтобы уберечься от некоторых типичных неприятностей, можно просто почитать мою новую статью на Датагоре.

Вопросом подбора ламп приходится заниматься любому музыканту, серьёзно относящемуся к музыке. Ведь ламповый аппарат требует планового обслуживания, своевременной замены ламп.
В этом, на первый взгляд, простом действии скрыто много подводных камней. Неправильный выбор либо не даст желаемого эффекта, либо убьёт недешёвые лампы. В инструкциях к аппаратуре частенько не указывается, какие лампы должны стоять и каким требованиям отвечать.

Далее я попробую объяснить, что же нужно делать, какую лампу выбрать и как подобрать аналог.

Содержание / Contents

Многообразие ламп действительно огромное, каждый тип ламп со своей символикой, грейдами и индексами, и, не смотря на то, что определённые индексы предполагают строго определённую функцию лампы, каждый производитель понимает это по-своему.

Для начала давайте разберёмся с обозначением ламп и с тем, как и что называется.

Название радиоламп состоит из нескольких частей. В зависимости от страны производства, количество и смысловая нагрузка этих частей разная. Не вникая в подробности, будем делить их на 3 части: американская, советская и европейская. Да, у советского союза метод маркировки совпадает частично с американцами, частично с Европой. Связано это с тщательным копированием иностранной потребительской техники, дабы не затрачивать силу на разработку своей. Свои же силы тратились на военную технику.

Рассмотрим советскую маркировку:

Маркировка делится на 5 частей.
1 часть — число, указывает напряжение накала. В данном случае- 6.3 вольта (число 6).
2 часть — буква, указывает тип лампы, в данном случае двойной триод (буква Н).
3 часть — число, указывает модель конкретного типа лампы (число 2).
4 часть — буква или её отсутствие, указывает на вариант исполнения, в данном случае — стеклянный баллон пальчикового типа (буква П).
5 часть — грэйд, указывает на различные изменения в лучшую сторону от оригинальной модели, в данном случае — повышенная долговечность (буква Е) и повышенная механическая прочность (буква В)

Теперь рассмотрим европейскую маркировку:

Маркировка здесь из 3 частей.
1 часть — буква, указывает напряжение или ток накала, в данном случае напряжение 6.3 вольта (буква E).
2 часть — буква или несколько букв, указывает на тип лампы, в данном случае сдвоенный триод (две буквы C).
3 часть — число, обозначает модель данного типа (число 83). Кстати, именно последняя часть может таить в себе сюрприз, так именно 83 модель (и некоторые другие) могут работать и с напряжением накала в 12.6 Вольт , и с напряжением в 6.3 вольта, в зависимости от схемы включения. Весьма деликатный вопрос.

И наконец, рассмотрим американскую маркировку:

Маркировка из 4 частей, отдельные маркировки весьма непонятные по причине нестабильности 4 части, но об этом по порядку.
1 часть — число, указывает на напряжение накала, в данном случае- 12.6 Вольт (число 12).
2 часть — буквы, указывают на тип лампы, в данном случае — вариант двойного триода с высоким усилением (буквы AX).
3 часть — число, обозначает модель данного типа лампы (число 7).
4 часть — чертовщина, это и грэйд, и производитель. Понимается 4 часть интуитивно.

Начнём с ламп предварительных каскадов.

↑ Лампы для преампов

За всю историю ламповой техники в роли ламп преампа побывало многое, столь многое, что сейчас уже всё и не упомнить. В то же время, в музыкальной технике последних 20-30 лет их ассортимент довольно узок и специфичен, потому именно на них мы и заострим внимание. Сегодняшние наши гости: ECC83 или она же 12AX7, ECC81 или она же 12AT7, 12AU7, 12AY7, ECC88, а так же отечественные аналоги 6Н1П, 6Н2П и 6Н23П. Начнём с лёгонького, оставим мозголомку на сладкое.

↑ 12AT7 / ECC81

↑ 12AU7

↑ ECC88

↑ 12AX7

Наверное, нет другой такой лампы, которая при одном названии была бы столь разнообразна. Эти лампы выпускаются большим количеством заводов и по сей день, причём выпускаются по-разному, со своими замашками и параметрами. Именно эти лампы используются почти во всех гитарных и бас — гитарных ламповых усилителях, и именно с ними больше всего проблем при выборе.

Самая большая проблема при их выборе — неспособность большинства этих ламп работать в так называемом «катодном повторителе» или «cathode follower» — особом месте усилителя, где нагрузка прикладывается не на анод (как во всех других местах), а на катод. Проблема тут в том, что между катодом и спиралью накала появляется большая разность потенциалов, которая может убить (и очень часто убивает) лампу. Это может происходить очень быстро (в течение минуты работы) или довольно медленно (1-2 недели). Так или иначе, лампы не отживают и близко положенный срок.

Катодные повторители встречаются в многоламповых усилителях, чаще всего на последней лампе преампа, перед фазоинвертором. Если есть ламповая петля эффектов (как, к примеру, в Masa/Boogie или Soldano SLO), то можно быть почти уверенным, что там 2 лампы в катодном повторителе. Встречаются они и в ламповых преампах.

у советской лампы больше всего гейна. Плюс к этому, она дешевле. Есть повод задуматься?

↑ Выходные лампы

Мускулы усилителя таят в себе столь же много особенностей, сколь и лампы предварительных каскадов. Неаккуратный выбор ламп может привести к выходу из строя ламп или даже самого усилителя! Потому надо следовать простым универсальным правилам:

  1. Не используйте изношенные лампы. Можно использовать немного б/у, но без явных признаков длительной эксплуатации (чёрный или серый налёт на баллоне, замутнённость стекла баллона и т.п.)
  2. Если в усилителе используется более одной лампы (2, 4 или 6), то приобретайте лампы, подобранные друг к другу по параметрам и в соответствующем количестве! Если брать лампы в разнобой, то могут возникнуть проблемы от сильного шума и фона до повреждения усилителя!
  3. Аккуратно обращайтесь с новыми лампами. Большинство ламп преампа маленькие, жёсткость их корпуса достаточно велика чтобы пережить даже падения. А вот с выходными лампами все наоборот — они большие и хрупкие.

Рассмотрим наиболее распространённые лампы, а именно EL84 и их аналог 6П14П, 6V6 и аналог 6П6С, 6L6 и аналог 6П3С, а оно же 5881 и KT66, и, наконец, EL34 и её вариант 6550.

Эти довольно распространённые лампы незаслуженно часто игнорируются музыкантами, как «недоросшие». Очень часто им приписываются различные низкокачественные свойства, вроде рыхлого звука, недостаточной массивности и детальности.
Надо думать, что это происходит из-за их небольшого размера — стандартный пальчиковый корпус не так внушает, как огромный баллон октальной лампы. Однако, несмотря на все нападки, это лампа с весьма характерным звуком, великолепно звучащая на клине или кранче.
Да, мощные искажения она передаёт с трудом, так же как и, перегружаясь, сама даёт очень странный звук. Но списывать в утиль её не следует, ибо в своём классе вряд ли можно найти что-то лучшее, что и доказывают старые усилители Laney.

При выборе этих ламп надо учесть следующее: этих ламп существует 2 основных типа вне зависимости от производителя: простая EL84 и лампа с грейдом M (military)- EL84M. Последняя лампа отличается тем, что может работать при гораздо более высоких напряжениях, позволяя получить с четвёрки этих ламп до 50 ватт (против 30 у EL84) и имеет более жёсткое, агрессивное звучание. Такой подход применяется, например, в упомянутых усилителях Laney. Разумеется, ставить вместо EL84M простую EL84 нельзя — лампа банально не выдержит нагрузки, что может привести к повреждению усилителя. А вот наоборот — можно!

У лампы EL84 (без грейда М!) есть советский аналог, 6П14П:

Вообще считается, что им является лампа 6П14П, но внимательно изучив характеристики можно заметить, что у некоторых существенные различия. Более близким аналогом является та же лампа, но с грейдом ЕВ: 6П14П-ЕВ. Лампы настолько аналогичны, что после замены одних на другие требуется только подстройка смещения, звучат они ну очень похоже.
Перед покупкой этих ламп стоит уточнить, какое напряжение действует в усилителе. Бывает и так, что в очень старых усилителях на высоких напряжениях трудились и обычные EL84, и новые, например JJ EL84 просто не выдерживают, о чем есть множество тем на форумах. Если возможности узнать напряжение нет, то лучше раскошелиться на более дорогую военную EL84M.

Не смотря на свой размер и мощность, сопоставимую с EL84, эта лампа, на удивление, оценивается, как «взрослая». На удивление потому, что эта лампа начала свою карьеру в усилителе для начинающих «Fender Tweed Champ». Хотя, можно и понять такое отношение, ведь эта лампа ведёт себя как большие собратья, с лёгкостью передавая все, что на неё подадут, будь то чистый звук или тяжёлый перегруз. Сама лампа так же перегружается хорошо, давая взрослый перегруз.

Думаю, не многие видели оригинальную 6V6, выполненную в металлическом баллоне. Вариант, применяемый в усилителях, имеет прямой стеклянный баллон и грейд GT — 6V6GT. Именно они используются в усилителях как по одной, так и по 2 штуки.

Советской промышленностью выпускался полный аналог этих ламп 6V6GT под маркировкой 6П6С.

Советские лампы в нормальных условиях абсолютно равноценны, имеют сходное звучание и аналогичные характеристики.

При подборе данных ламп для усилителя стоит учесть одну особенность — лампы ранних годов выпуска делались с большим запасом по рабочему напряжению, что нещадно эксплуатировалось в усилителях Fender. Современные версии 6V6GT, как и 6П6С не способны выдержать такого напряжения, потому очень быстро помирают. Перед выбором стоит уточнить у производителя или у мастера, насколько высокое напряжение в усилителе. Если выше, чем возможности лампы, то стоит сделать выбор в пользу более дорогих, но и более устойчивых 6V6EH

Будучи старшим братом 6V6, эта лампа имеет долгую историю, за время которой нашла своё место в различных областях аудио — от домашних систем до профессиональных усилителей.
Как и младший брат, лампа изначально выпускалась в металлических баллонах, но со временем преобразовалась в стеклянный, обретя маркировку 6L6GT. По сей день вариант со стеклянным баллоном используется в гитарных и Hi-End усилителях. Эту лампу многие копировали и дорабатывали, пока не выпустили более мощный вариант, названный EL34, не многим похожий на оригинал. Но были и копии 1 в 1:

Советский вариант, с маркировкой 6П3С:

Современный вариант с маркировкой 5881 (есть мнение, что это просто военная маркировка):

Современный вариант KT66:

Умощнённый вариант 6L6GC:

Стоит заметить тот факт, что оригинальная 6L6GT и советская 6П3С настолько похожи, что часто последнюю продают вместо оригинальной не только в России, но и на западе. Отличить их друг от друга довольно тяжело, а слабозаметную разницу в звучании можно списать на различия в производстве на разных заводах.

При выборе этих ламп для усилителя надо руководствоваться мощностью усилителя. Так рекомендуемый режим работы для оригинальной 6L6GT и её клонов позволяет получить не более 45-47 ватт. Если усилитель предполагается быть более мощным (о чем могут быть упоминания в руководстве или на панелях самого усилителя), то следует использовать более мощный и, соответственно, дорогой вариант 6L6GC. Невыполнение данного условия может привести к слишком быстрому износу ламп.

На этот раз это всё, что я хотел рассказать о лампах. Замечания об ошибках и полезные дополнения принимаются в комментариях.
Надеюсь, что моя статья поможет вашим лампам работать хорошо и долго.

Транзисторы или лампы?

Современный транзистор

Современная лампа

За всю историю создания усилителей мощности звуковой частоты разработано огромное количество схемотехнических решений.

Как показывает практика, транзисторные усилители при их правильном использовании по объективным техническим характеристикам значительно превосходят ламповые. Тем не менее, многие специалисты отдают предпочтение ламповым усилителям, несмотря на их заоблачную стоимость.

Принято считать, что ламповый усилитель имеет более правильное звучание, характеризуемое терминами «прозрачность», «четкость», «детальность» и т.д. Строго говоря, такое мнение не совсем субъективно.

Чтобы предугадать разницу в звучании ламповых и транзисторных усилителей необходимо рассмотреть на физическом уровне различия между транзисторами и лампами.

Показатели Лампа - триод Полевой транзистор Биполярный транзистор
Тип проводимости Электронная(через вакуум) Электронная или дырочная (через канал в кристалле кремния) Электронная или дырочная (через 2 барьера: эмиттер – база и база - коллектор)
Входная нелинейность Отсутствует Отсутствует на НЧ Пропорциональна величине тока коллектора и обусловлена нелинейностью ВАХ база - эмиттер
Выходная нелинейность Пропорциональна корню третей степени из величины тока анода Пропорциональна квадратному корню величины тока стока Пропорциональна величине тока коллектора
Термочувствительность Отсутствует Ток стока и крутизна зависят от мгновенной температуры кристалла Ток коллектора и коэффициент усиления по току зависят от мгновенной температуры кристалла
Выходное сопротивление В два раза меньше сопротивления нагрузки Как правило, больше сопротивления нагрузки Больше сопротивления нагрузки

Биполярный транзистор отличается от лампы термочувствительностью основных параметров, большей нелинейностью входных и выходных характеристик. Кроме этого, лампа превосходит транзистор удобством согласования своего внутреннего сопротивления с сопротивлением громкоговорителя. Полевой транзистор занимает среднее положение между биполярным транзистором и лампой-триодом.

На первый взгляд, в качестве усилительных элементов, предпочтительнее использовать лампы. Несмотря на кажущуюся очевидность, такое решение не является взвешенным.

На помощь транзисторам приходит схемотехническая хитрость – «отрицательная обратная связь» (ООС). Практически все усилители мощности охвачены местными и общими обратными связями. Они линеаризуют усилитель, уменьшают его выходное сопротивление, расширяют диапазон частот, делают его работу стабильной и независимой от колебаний температуры кристаллов. В итоге, транзисторные усилители обладают великолепными техническими характеристиками. Кроме того, применение биполярных и полевых транзисторов обеспечивает более высокий КПД, массогабаритные показатели и, что немало важно, существенно меньшую стоимость.

Однако не стоит забывать, что в каждом явлении имеются как положительные, так и отрицательные стороны. Интермодуляционные искажения в выходном сигнале, его размывание по времени и разрушение «фазовой картины» – плата за использование отрицательной обратной связи. Присутствие в музыкальном сигнале даже небольших по величине продуктов интермодуляции высших порядков вызывает у слушателя ощущение «металличности», «жесткости». Чаще всего такое звучание характеризуют как ненатуральное. Обилие реактивностей в усилительных каскадах приводит к «многопутевому» распространению сигнала и фазовой деструктуризации.

Размывание сигнала вызвано тем, что через цепь обратной связи он многократно возвращается на вход усилительного каскада. В результате, на выходе, помимо самого сигнала, появляется множество откликов задержанных по времени и смещенных по фазе. Время размывания сигнала для общей обратной связи может достигать 100мс и более. В итоге, наиболее заметным последствием действия на звук общей ООС является ухудшение динамики и ослабление энергичности музыкального звучания.

Необходимо отметить, что в транзисторном усилителе без ООС не обойтись, так как для того чтобы обеспечить даже скромные значения нелинейных искажений и приемлемое выходное сопротивление, усилитель на транзисторах должен иметь, как минимум, глубокие местные ООС. Местные ООС лучше чем общие ведут себя на звуке, и обеспечивают меньшие по величине задержки и более короткий период размывания сигнала. Применение качественных «звуковых» транзисторов позволяет отказаться от общей ООС и получить от усилителя «четкость», «прозрачность», «динамичность» и «энергичность» воспроизведения.

Современные ламповые и транзисторные усилители

Ламповые усилители мощности с ООС, по изложенным выше причинам, практически не используются. Тем не менее, и в них есть элемент, ухудшающий качество звучания – выходной трансформатор, который предназначен для согласования выходного сопротивления усилителя и сопротивления нагрузки. Но вред от ООС оказывается большим, чем от применения выходного трансформатора.

Причина «натурального» звучания лампового усилителя заключается в его «гениальной» простоте. При этом его стоимость может достигать нескольких сотен тысяч долларов. В силу высокой стоимости, низкого КПД и низкой выходной мощности ламповые усилители звуковой частоты сегодня интересны только истинным ценителям музыки и занимают почетное место только среди прочего Hi-End оборудования в звуковых студиях. А транзисторные усилители широко используются, поскольку имеют высокую надежность, большую выходную мощность и удобство в эксплуатации.

В настоящее время ведущими производителями усилителей мощности звуковой частоты по праву считаются Pass Labs, Unison Research, McIntosh, Accuphase, Denon, NAD, Marantz, Pioneer, Yamaha, Arcam и др.

Лампы в усилителе. Менять или не менять? / workshop / Jablog.Ru

В прошлой статье от 4 сентября мы рассмотрели процесс настройки тока смещения, сиречь, BIAS, после замены ламп в усилителе. Однако, остается открытым вопрос о том, как определить этот самый момент, когда необходима их замена? Нужно ли их менять после n-го количества отработанных часов или репетиций, или после покупки ампа с рук? Внесем ясность в этот вопрос:

Распространенным заблуждением является представление музыкантов о том, что смена ламп в их усилителе чем-то сродни замене перегоревшей лампочки на кухне или в туалете. Это может быть простительно для обывателя, но оказывается соверщенно неприемлемо для профессионалов и грамотных серьезных музыкантов. Отсутствие освещения вы заметите быстро, а изменения в звуке скорее всего будут происходить незаметно — работаюшая только на 70% своих возможностей лампа тоже звучит, но вот шарм вашего усилителя уже не тот...

Слух искушенные студийной работой режиссеров или продвинутых музыкантов способен заметить такие изменения уже через несколько часов после начала записи, однако гораздо чаще можно видеть музыкантов, считающих замену ламп необходимостью только тогда, когда они перегорели и усилитель уже не работает. Давайте попробуем разобраться, когда же стоит менять лампы. Делать это перед каждым концертом, конечно, не стоит, но и ждать момента, когда израсходовавшая свой ресурс перегоревшая лампа заставит вас в панике искать предохранитель, а того хуже, потянет за собой остальные элементы схемы, с последующим долгим и муторным ожиданием ремонта у мастера, совсем не нужно.

Что происходит с лампой?
Лампа представляет из себя вакуумную колбу, в котором есть электродная решетка, к которой мы подаем ток смещения, испускающий пучки электронов катод и анод, эти электроны принимающий. Постепенно в процессе эксплуатации слой катода, излучающий электроны, истончается, беднеет и уже не способен в полной мере отразить параметры исходного сигнала, пока в буквальном смысле слова «не становится полностью лысым».

Как правило, при просадке ламп в американских усилителях (Peavey и Fender) на лампах 6L6 пропадает атакующая острота звука, и он «не прорезает». В британских конструкциях, чаще всего использующих EL34, можно заметить постепенное понижение, или же скачки громкости и тембральное смягчение звука (Marshall, HiWatt, Laney, Park, Orange).

Лампы усилителя мощности подбираются в комплиментарные пары, каждая усиливает один из полупериодов симметричного сигнала. Например, в 50W Marshall их будет 1 пара, в 100-ваттном — 2 пары, и т.д. в зависимости от мощности. Но поскольку участники этих дуэтов и квартетов стареют неодинаково во времени, возникает разбалансировка, и как следствие, происходит вычитание гармоник в спектре. Это можно заметить в виде уменьшения сустейна, вплоть до очень быстрого исчезновения звука, неровное звучание отдельных нот аккорда или появления немузыкального грязного дисторшна.

Будьте бдительны! Если вы заметили какие-либо из перечисленных признаков, то это повод задуматься. Но тембральные изменения обычно происходят малозаметно и для гитариста-любителя типична ситуация, когда изредка поигрывая на своем усилителе и через 10 лет все же решив поменять лампы, он вдруг обнаруживает, что звук стал совсем не таким, непревычно жестким и атакующим. На самом деле, такие люди принимают за должное звук сильно изношенных ламп. Есть даже поклонники такой «сглаженности и смягченности», но им тоже не стоит доводить ресурс ламп до предела.

Стоит отдельно упомянуть лампы преампа. Они не испытывают таких экстремальных воздействий и служат в несколько раз дольше выходных. Может потребоваться их замена из-за микрофоники (непрекращающийся свист самовозбуждения, похожий на завязку микрофона) или из-за появления шумов, которые могут появляться и пропадать и принимать в лампах самые причудливые «реалистичные», очертания — от потрескивания туристского костра, шорохов,- до ощущения, что кто-то жарит яичницу у вас на кухне.

Диагностика неисправности ламп

Данный раздел является переводом мануала, прилагаемого к Mesa Mark V.

Шум от ламп и микрофонный эффект
Неожиданно вы можете столкнуться с фоном от ламп или заводкой. Нет причины для паники, такое иногда встречается. Как при замене обычных лампочек, вам не нужен специалист для этой операции, и фактически вы будете удивлены с какой легкостью лечатся эти проблемы — путем замены преамповых или мощностных ламп.

Первое что можно посоветовать — это расположить усилитель так, чтобы вам не пришлось нагибаться к лампам. Еще неплохо бы обеспечить адекватное освещение усилителя как для замены ламп. Будьте осторожны прикасаясь к лампам недавно работавшего аппарата — они могут быть экстремально горячими. Если они горячие, а вы не хотите ждать пока они остынут, попробуйте брать их через тряпку. Знайте, что часть лампы ниже посеребренного верха значительно прохладнее, и ее легче брать. Нежно раскачайте лампу вперед и назад, как если бы вы ее вытаскивали.

Диагностика неисправности ламп мощности
Есть два типа повреждений ламп мощности: они либо шумят, либо «садятся». Это может произойти как с большими так и с маленькими лампами, но диагностика и лечение обычно не вызывают затруднений. Если перегорел предохранитель, то проблема скорее всего в сгоревшей power лампе, причем это может быть либо мягкий либо жесткий вариант. В слегка поврежденной лампе электрический ток превышает лимит и идет дальше на плату. Обычно при этом усилитель начинает искажать звук и слегка шуметь. Если это произошло, быстро посмотрите на power лампы в момент включения Standby и попытайтесь определить лампу с ярко красным свечением.
Весьма вероятно что обе лампы в паре будут раскалены с тех пор как неисправная лампа потянула за собой свою пару, но одна из ламп будет гореть ярче — в ней и проблема. Другая пара обычно в полном порядке, если конечно они не горели ярко красным несколько минут.
Так как нет физического замыкания в лампе ( только электроника вышла из под контроля), простое включение режима Standby на некоторое время, а потом снова в режим ON обычно решает проблему, по крайней мере на время. Теперь наблюдайте за лампами внимательно. Если проблема снова появится, испорченная лампа начнет видимо греться быстрее остальных, и таким образом быть обнаружена. Она подлежит замене парной с таким же цветовым обозначением.
Жесткий вариант отнюдь не столь безболезен. В худших случаях яркое искрение появится между платой и катодом с видимым свечением за стеклом и сильным шумом в динамиках. Если это происходит, НЕМЕДЛЕННО переведите усилитель в режим STANDBY. На этот раз предохранитель скорее всего перегорел. Такая неисправность скорее всего вызвана физической поломкой внутри лампы, включая попавшую внутрь грязь или физический контакт между элементами. Замените лампы и предохранители и включите усилитель как описано ранее в инструкции.

Фон от ламп
Часто из-за загрязнения внутри лампы проблемная лампа может быть обнаружена, если при легком постукивании по стеклу вы услышите изменение уровня или типа фона. Некоторый шум в динамиках при постукивании по 12AX7 лампам тем не менее нормален. Ближайшая к INPUT лампа звучит громче, так как ее звук далее усиливается второй лампой 12AX7. POWER лампы не должны издавать звуков при постукивании. Если вы слышите хруст или свист при стуке, то возможно вы нашли проблему. Для подтверждения этого переведите усилитель в STANDBY, вытащите лампу из своего гнезда и снова включите усилитель. Ничего страшного в том чтобы использовать усилитель без одной лампы недолго нет. При этом вы можете услышать небольшой шум и нарушение баланса. Каждый раз когда вы пытаетесь вычислить подозрительную лампу, держите руку на выключателях POWER и STANDBY и будьте готовы выключить их немедленно чтобы предотвратить серьезные повреждения.
Если вы думаете что нашли проблемную лампу, но не уверены в этом, мы рекомендуем заменить ее для подтверждения диагностики. Следуйте инструкциям по замене ламп. Вы сэкономите много сил и времени если сделает все сами вместо того чтобы везти усилитель к специалисту, который проведет такие же простые тесты для определения неисправности.

Диагностика PREAMP TUBES
Так как ваш усилитель полностью ламповый, вполен вероятно что вы столкнетесь с небольшим фоном. Нет нужды беспокоиться- в большинстве случаев проблема лечится заменой ламп. Начнем с того что хранить несколько запасных ламп в принципе неплохая идея. Существует множество ситуация с неисправными лампами, они делятся на две основные категории — шум и микрофонный эффект. Шум — это хруст, белый шум, шипение, гудение. Микрофонные проблемы обычно проявляются в форме звона или визга которые усиливается с увеличением громкости или гейна, особенно это заметно на хайгейн режимах. Микрофонные проблемы легко определить, так как проблема остается если громкость на гитаре убрана в ноль или инструмент вовсе не подключен. Микрофонный эффект вызван вибрацией или шоком.

Лучший способ понять что проблема связана с PREAMP TUBES это если она проявляется на определенном канале усилителя. Это поможет вам определить какую лампу нужно менять. Если проблема не относится к определенному режиму или каналу, то она возможно вызвана маленькой лампой, которая разгоняет POWER TUBES для всех режимов и каналов. Это лечится заменой DRIVE TUBE. Эта проблема обычно проявляется во всех вариантах работы усилителя появлением хруста и шума а также падением общей мощности. Усилитель начинает звучать тускло, безжизненно. Но это встречается не настолько часто как севшие POWER TUBES.
Иногда проще менять маленькие лампы одна за одной пока проблема не исчезнет. Но будьте уверены в том что возвращаете лампы на свои места до тех пор пока не найдете плохую. Вы можете заметить что лампа расположенная ближе к INPUT шумит больше остальных, это потому что она стоит в начале цепи и шум из нее разгоняется всеми остальными лампами. Лампа на эту позицию ( обычно обозначенную V1) должна быть наименее шумной. Лампа идущая в конец цепи — прямо перед лампами мощности — может быть шумной не доставляя при этом никаких проблем. Лампы в вашем усилителе расставлены в наиболее подходящие позиции, именно поэтому важно менять их одну за одной. Всегда возвращайте нормально работающую лампу на ее родное место. Усилитель должен быть в режиме STANDBY.
Будьте терпеливы, и велики шансы что у вас получится исправить усилитель самостоятельно. Если вы решеили прислать нам усилитель, отвинтите 4 винта для выдвижения шасси из кабинета, удалите большие POWER TUBES пометив их по месту расположения, выньте RECTIFIER TUBES и также пометьте их. Преамповые лампы можно оставить на местах, либо тоже вынуть и пометить. Обычно их оставляют на местах.

Вот такой получился обзор возможных проблем с усилителями, способами их диагностики и лечения. Всем удачи и поменьше проблем с гиром. Играйте, и наслаждайтесь своим ЗВУКОМ!

В настоящей статье использованы материалы tubeshop.ru, mesaboogie.com.

Как подобрать радиолампу в ламповый гитарный усилитель

 (руководство для чайников)

Левчук Александр©

   Здравствуйте дорогие аудиофилы и любители хорошей музыки! Добро пожаловать на сайт Звукомания! Сегодня мы будем говорить о том, как выбрать радиолампу в ваш ламповый гитарный усилитель! Как выбрать из тысячи моделей свою лампу?

Я сделал много исследований и анализов по этому поводу, я попытался на многих из них и на моих собственных гитарных ламповых усилителей сделать уникальный опыт для других людей, поэтому в этой статье я собрал все что накопилось за долгие годы, чтобы увидеть и внедрить в статью такие вопросы:



— как выбрать в ламповый гитарный усилитель лампу,

— какие лампы являются лучшими,

— какие лампы подходят для определенных усилителей и жанров,

— как получить правильный звук, ведь этот ламповый гитарный усилитель, останется с вами на долгие годы!

Давайте начнем именно с радиолампы, два слова: вакуумная трубка состоит из двух или более электродов в вакууме внутри герметичной оболочки, и эти электроды, прикрепленные к проводам, которые проходят через нее и через герметичные уплотнения.  На большинстве радиоламп, есть провода, в форме пуговицы, подключите лампу в этот разъем для легкой замены радиолампы (это безусловно, наиболее распространенная причина отказа в электронном оборудовании лампового усилителя), и потребитель, как ожидается, сможет заменить радиолампу сам.

Ламповый гитарный усилитель, является предпочтительней чем «каменные» аналоги или цифровые, причем «ламповиками» пользуются многие профессиональные гитаристы, потому что в нем они не стремятся максимально точно воспроизводить оригинальный звук, ламповый гитарный усилитель необходим, чтобы добавить свои особенности. Шум, воспроизводимый этим ламповым усилителем, когда перегружен определил структуру некоторых жанров музыки, начиная от классического рока и блюза, и охватывает многие жанры. Вместо того, чтобы отсечь трудности характеристик твердотельных усилителей мощности, ламповый усилитель с радиолампами и трансформатором на борту создает разные и отличительные искажения в звуке. Гитаристы часто говорят про звук лампового гитарного усилителя как «теплое» причем, данный звук приводит при перегрузке.

Прежде всего хочу дать несколько общих советов: Если вы хотите заменить радиолампы на усилителе, то после замены ламп вы должны настроить смещение (если оно регулируется, но лучше доверить специалисту, кто может это сделать, и не рискуйте своей жизнью и ваш гитарный ламповый усилитель прослужит долгие годы). Лампы на ламповом предусилителе также можно менять. Также вам не нужно использовать (в исключительных случаях за исключением) на предусилителе лампы той же марки, причем вы можете использовать другие марки радиоламп для гитарного лампового усилителя.

 В усилителе мощности вы можете менять радиолампы, причем некоторые могут изменить немного общий звук вашего гитарного усилителя: лампа 12AT7 сделает его более динамичным, радиолампа 12AX7 сделает его более перегруженным, лампа 5751 сделает его чище.

фонокорректор на лампах 6Ж1П

Я могу дать несколько общих советов при выборе радиоламп для гитарного усилителя, имейте в виду, что это не настоящие правила, а опыт, который надеюсь поможет вам, и это единственный реальный способ правильно выбрать радиолампу для вашего гитарного лампового усилителя, причем основанный на некоторых личных испытаниях.

Радиолампы в предусилителе (Буду давать описания в сооттветствии с музыкальным стилем, причем наиболее часто встречающиеся в интернет-магазинах радиолампы, по разумной цене):

Акустика — Чистые гитары: Electro Harmonic 12AY7, GE 5751, Fender 12AT7

Блюз — Классический рок: JJ 12AX7, TTE 83CC, Mesa Boogie 12AX7

Гранж — Классический металлический: TT 12AX7, Tung Sol 12AX67, JJ ECC83S

Thrash Metal: SOVTEK 12AX7LPS, JJ ECC83S, TT 12AX7

(А вот некоторые из наиболее востребованных, редкие/винтажные лампы):

EL84: JJ EL84 для стандартного звука, Sovtek / Electro Harmonix также хороши как стандарт, JJ EL844 для плотного низкого звука.

EL34: JJ EL34, Electro Harmonix EL34 для звука в диапазоне от блюза до хард-рока, TT EL34 и Tung Sol EL34 для Heavy Metal, SED EL34 для хорошего НЧ.

6L6: JJ 6L6 и ТТ KT66 для звука в диапазоне от блюза до хард-рока, TT 6L6, Tung Sol 6L6, Sovtek 6L6 WXT для более тяжелых тонов вплоть до экстремального металла, и просто 6L6 для снижения баса.

JJ 6V6 больше нч звука, что приводит к снижению и мягкости в перегрузе.

KT88 / 6550: JJ KT88, в основном хорошо для каждого жанра, Electro Harmonix KT88 предлагаются для басовых усилителей, в то время как SED KT88 богаты более низкиими частотами.

Удачи в комбинациях!

Я надеюсь, что это объяснение помогло. Пожалуйста, оставляйте комментарии ниже, чтобы я мог вернуться к вам. Не бойтесь меня и добавляйтесь в ВК , Ютуб и Twitter. И если вы хотите узнать больше об этой теме, пожалуйста, подпишитесь на сайт.

Не забывайте сохранять нас в закладках! (CTRL+SHiFT+D)
Подписывайтесь, комментируйте, делитесь в соц.сетях. Желаю удачи в поиске именно своего звука!



7 лучших ламповых усилителей в 2021 году

Пожалуйста, сделайте пожертвование, если вам понравилась наша статья. Наш сайт зависит от пожертвований таких же посетителей, как вы!

Мы можем получать комиссионные за определенные ссылки, которые вы нажимаете на нашем веб-сайте. Как партнер Amazon я зарабатываю на соответствующих покупках.

Если вы аудиофил, то наверняка знаете о существовании ламповых усилителей. Они настоятельно рекомендуются при создании аудиосистемы Hi-Fi. Это потому, что в этом типе усилителя для работы используются вакуумные лампы или клапаны.По нынешним стандартам звука она считается устаревшей технологией. Подобно возрождению винилового аудио, кажется, что сейчас существует повышенный спрос на ламповые усилители старой школы из-за их уникальных звуковых характеристик по сравнению с твердотельными технологиями.

Есть еще эстетический фактор, который играет важную роль в решениях некоторых аудиофилов. Ламповые усилители могут привнести приятный ретро-штрих в любую Hi-Fi аудиосистему. Плохая новость об усилителе этого типа - его стоимость.Настоящие ламповые усилители аудиофильского уровня могут стоить целое состояние, но вы не должны полностью исключать их из своих вариантов. Это связано с тем, что рынок также предлагает более доступные ламповые усилители, в которых используется эта привлекательная технология. Мы составили список лучших ламповых усилителей для обычных колонок и наушников, которые имеют превосходное соотношение цены и качества.

Лучший вакуумный ламповый усилитель

1. Ламповый усилитель Rockville BluTube

Купить на Amazon Купить на Walmart

Если вы хотите инвестировать в надежный универсальный ламповый усилитель, обратите внимание на Rockville BluTube.Несмотря на доступную цену, эта модель способна обеспечить качество звука аудиофильского уровня. И частотная характеристика, и уровни общих гармонических искажений должны удовлетворять большинство пользователей. Усилитель оснащен встроенным Bluetooth, что позволяет использовать беспроводное соединение. Также есть встроенный предусилитель и удобный измеритель уровня громкости на передней панели.

На панели также находятся различные ручки для регулировки качества звука. Вы можете настроить уровень низких и высоких частот, а также изменить громкость с помощью очень большой ручки.Благодаря мощности этого стереоресивера 70 Вт, можно с уверенностью сказать, что он может удовлетворить множество потребностей в домашних развлечениях. Еще одна замечательная особенность этого лампового усилителя - USB-вход, который можно использовать для воспроизведения музыки или для зарядки смартфонов.

2. Ламповый усилитель Reisong A10 EL34

Купить на Amazon

Один из лучших ламповых усилителей за эти деньги от Reisong. Модель A10 EL34 - это рекомендуемое решение, если вы хотите испытать высококачественный ламповый звук, глубокий и насыщенный.Также важно сочетать его с высококачественными полочными колонками. Для достижения наилучших результатов этот ламповый усилитель работает так, как ожидалось, только если динамики имеют минимальную чувствительность 89 дБ.

Принимая во внимание ручную сварку конструкции, выходной трансформатор этого усилителя должен обеспечивать превосходное качество звука. Электронные лампы защищены специальной крышкой, которая придает всему устройству индустриальный вид. Можно с уверенностью сказать, что это очень привлекательный усилитель, который может удовлетворить большинство требований аудиоэнтузиастов.Имейте в виду, что вы можете ожидать искажения, если пытаетесь соединить усилитель с мощными динамиками, поэтому внимательно проверьте спецификации.

Лучший ламповый усилитель с Bluetooth

3. Ламповый усилитель с Bluetooth Fosi Audio T20

Купить на Amazon

Всем, кто хочет ламповый усилитель с поддержкой Bluetooth, следует рассмотреть Fosi Audio T20. Эта модель может похвастаться выходной мощностью 50 Вт RMS X2. Он особенно хорош при использовании в качестве усилителя для наушников благодаря компактной и портативной конструкции.Ламповый усилитель оптимизирован для удобного беспроводного воспроизведения, поэтому неудивительно, что он оснащен технологией Bluetooth CSR aptX Low Latency.

Несмотря на то, что это очень компактный ламповый усилитель, на передней панели устройства расположены удобные элементы управления. Вы можете регулировать низкие и высокие частоты, помимо возможности изменять уровень громкости. Рядом с выключателем питания предусмотрен удобный выход для наушников. На задней панели усилителя видны различные разъемы для добавления динамиков и антенны Bluetooth.Принимая во внимание универсальность, портативность и общую стоимость, Fosi Audio T20 - отличный ламповый усилитель для наушников.

Лучший гибридный ламповый усилитель

4. INFI Audio Tube Amplifier

Купить на Amazon

На рынке есть много отличных ламповых усилителей, но немногие могут обеспечить такой прочный баланс между функциями и стоимостью, как 80 Вт модель от INFI Audio. Это очень элегантный усилитель с отделкой из полированного алюминия для улучшения внешнего вида и долговечности.Электронные лампы можно защитить от повреждений с помощью прилагаемых крышек. Вы можете использовать широкий спектр источников с усилителем благодаря универсальным подключениям устройства.

Фактически это гибридный ламповый усилитель, который может обеспечить отличные характеристики даже в сочетании с более требовательными динамиками. Помимо возможности подключения ко многим проводным источникам звука, усилитель также оснащен Bluetooth для беспроводного прослушивания музыки. На передней панели ресивера есть обычные ручки для регулировки звука, а также измеритель уровня громкости для измерения выходного сигнала.

Лучший ламповый усилитель премиум-класса

5. Ламповый усилитель MUZISHARE X7 KT88

Купить на Amazon

Muzishare X7 KT88 рекомендуется для людей с большим бюджетом. Эта модель основана на высококачественных компонентах, созданных для достижения максимального качества звука. Он работает как усилитель мощности и имеет прямую связь с фонокорректорами. В аппарате используются технологии ручной сварки, чтобы окупить вложенные средства.Он может похвастаться усовершенствованным тороидальным силовым трансформатором Z11.

Благодаря использованию надежных ламп 12AX7 и 12AU7, этот усилитель позволяет ощутить настоящий звук аудиофильского уровня. Существуют различные варианты выбора Triode и Ultralinear, поэтому вы можете регулировать качество звука в зависимости от типа музыки, которую вы слушаете. К ламповому усилителю прилагается несколько удобных аксессуаров, которые дополняют качество звука Hi-Fi. Вы можете защитить лампы специальной крышкой и упростить управление усилителем с помощью инфракрасного пульта дистанционного управления.

Лучший ламповый усилитель для наушников

6. Ламповый усилитель AIMPIRE Little Dot I + 6JI X2

Купить на Amazon

Благодаря множеству достойных функций за деньги, AIMPIRE Little Dot I + 6JI X2 может стать хитом среди бюджетные меломаны, которым нужен надежный ламповый усилитель для наушников. Эта модель занимает небольшую площадь, позволяя пользователю извлечь выгоду из улучшенного качества звука. Имейте в виду, что это гибридный ламповый усилитель. В нем всего две маленькие лампочки, которые необходимо дополнить твердотельными транзисторами для достижения высокого усиления.

Одним из самых впечатляющих аспектов этого лампового усилителя является его компактный дизайн. Это портативное устройство, которое можно взять с собой куда угодно, если вам потребуется отличное усиление для наушников. Две маленькие лампы генерируют не менее 150 мВт, но полная мощность может достигать 800 мВт. Использовать этот усилитель очень просто, поскольку он не требует сложных настроек, как более продвинутые устройства. В общем, это очень рекомендуемый ламповый усилитель по разумной цене.

7. Ламповый усилитель LOXJIE P20

Купить на Amazon

Еще одна хорошо продуманная лампа для наушников, LOXJIE P20, оснащена мощной схемой возбуждения и электронными лампами военного уровня.Устройство может похвастаться алюминиевым дизайном с ЧПУ, что придает ему элегантный вид. Он имеет очень конкурентоспособную цену при сохранении приличного звукового баланса для лампового усилителя для наушников. Управлять этой моделью очень просто, так как в ней есть только основные входы и ручка регулировки громкости.

Мощные схемы внутри делают этот усилитель для наушников способным генерировать максимум 600 мВт. Благодаря добавлению японского регулятора громкости NJW1195 звук можно точно регулировать. Хотя этот ламповый усилитель не разочарует с точки зрения производительности, его может немного не хватать с точки зрения эстетики.Элегантный дизайн великолепен, но трубки могут выглядеть слишком минималистично для некоторых пользователей, которые предпочитают более индустриальную атмосферу.

Самые популярные ламповые усилители высокого класса

Ламповые усилители пользуются большим уважением у многих аудиофилов из-за благозвучных искажений и ароматов, которые они добавляют в музыку. Эти эффекты настолько тонкие, что их могут различить только энтузиасты Hi-Fi. Если вы хотите получить наилучшее звучание от вашей Hi-Fi системы, вам нужно будет найти самый лучший ламповый усилитель (для работы с одним из ваших наружных стереоприемников), и это именно то, что вам нужно. эта статья поможет вам в этом, так что вам обязательно стоит остаться.

Что такое ламповые усилители

Проще говоря, ламповые усилители - это модели, в которых используются вакуумные лампы или клапаны для усиления электрических сигналов, посылаемых музыкальными инструментами при подключении к ним. Такие электрические сигналы производятся звукоснимателями, в случае гитар. Затем они проходят через предусилитель и силовые лампы усилителя, прежде чем в конечном итоге будут выпущены в виде звука через динамики.

Как выбрать ламповый усилитель

Перед тем, как выбрать ламповый усилитель, необходимо принять во внимание несколько факторов, если вы хотите обеспечить максимальное соотношение цены и качества.Давайте очень кратко обсудим эти факторы.

Тон

Тон - это все, когда нужен ламповый усилитель. Вы не можете просто купить усилитель на основе чужого входа, каким бы ценным он ни был. Тон полностью субъективен и зависит от личных предпочтений. То, что один человек считает отличным тоном, может вам не понравиться. Важно, чтобы вы лично послушали различные ламповые усилители, прежде чем сформулировать свое мнение, чтобы в итоге вы получили модель, которая вам действительно нравится.

Мощность

Будете ли вы использовать свой усилитель в основном дома, на концертах или на больших площадках? Вы хотите усилитель, который рвется на более низкую громкость, или вы предпочитаете высокий запас по громкости? Это все вопросы, которые вы должны задать себе, пытаясь выбрать ламповый усилитель в зависимости от мощности. Имейте в виду, что ламповые усилители лучше всего звучат при небольшом нажатии.

У вас может быть усилитель с очень высокой мощностью, но если вы не можете увеличить громкость по какой-либо причине, например, из-за нежелания беспокоить соседей, вы никогда не сможете увидеть истинный потенциал усилителя.Напротив, если у вас есть усилитель с довольно низкой мощностью, вы сможете играть на нем на более низкой громкости и убедиться в его потенциале, потому что лампы будут значительно легче обрезаться.

Трубки

Различные силовые лампы демонстрируют разные звуковые профили из-за разных характеристик. Например, лампы 6L6 демонстрируют замечательную округлость и четкость, тогда как лампы EL34 известны своими превосходными низкими и средними частотами. Прочные лампы, такие как 6550 или KT88, отлично подходят для создания сверхчистого звука, усиленного низкими частотами.Если вам нравится плавность и гармонические искажения, выберите лампу EL84 или 6V6.

Стоимость

То, что усилитель стоит дорого, не обязательно означает, что он лучше, чем более дешевые аналоги. Опять же, все зависит от ваших личных предпочтений по тону. Можно играть на довольно дорогом усилителе и не любить его тональность. Напротив, вы можете найти удобный для кошелька усилитель, который идеально подходит для ваших тональных требований. Вы также должны иметь в виду, что некоторые усилители дороги только потому, что их используют известные музыканты.

5 лучших ламповых усилителей высокого класса в 2021 году

MUZISHARE X7 KT88 x4 вакуумный ламповый интегрированный усилитель мощности MM Phono amp Remote Upgrade

BoyuuRange MT-34 MKII EL34 Tube Hi-Fi Intergrated -pull

Willsenton R8 KT88 / EL34 x4 Интегрированный ламповый усилитель мощности Наушники с усилителем мощности (серебристый)

BoyuuRange A50 MKIII 300B HiFi Интегрированный ламповый усилитель Односторонний класс A с трубной клеткой

MUZISHARE X5 Интегрированный усилитель Pull-Push-Pull EL34 x4 Усилитель с дистанционным управлением

MUZISHARE X7 KT88 x4 Двухтактный вакуумный ламповый встроенный усилитель Усилитель мощности MM Phono amp Remote Upgrade

BoyuuRange MT-34 MKII EL34 Ламповый интегрированный усилитель Hi-Fi Двухтактный

Willsenton R8 KT88 / встроенный EL34 Усилитель мощности AMP для наушников (серебристый)

BoyuuRange A50 MKIII 300B HiFi Интегрированный ламповый усилитель, односторонний, класс A, с трубной решеткой

MUZISHARE X5 Integrate d Усилитель EL34 x4 с двухтактным вакуумным ламповым усилителем с дистанционным управлением

Ламповые усилители бывают разных форм и размеров с различными характеристиками, поэтому попытка точно определить свой идеальный усилитель может оказаться непосильной задачей.Чтобы упростить процесс выбора, нам удалось сузить список до 5 качественных усилителей, которые обязательно произведут впечатление.

1. Muzishare X7 (<—- САМЫЙ ПОПУЛЯРНЫЙ!)

Muzishare X7 - один из самых универсальных ламповых усилителей, доступных сегодня. Его можно использовать для самых разных музыкальных жанров, тогда как другие конкуренты предназначены только для определенных жанров. Его можно подключить к входу сигнала предусилителя, а с помощью функции фонокорректора вы можете легко подключить его к своему фонокорректору.Как и в случае с X5, в этом усилителе используется ручная двухточечная сварка.

X7 поставляется с множеством аксессуаров, которые вы обязательно оцените, от инфракрасного пульта дистанционного управления и защитной крышки трубки до таблицы соединений и подробного руководства по эксплуатации. Кроме того, устройство может похвастаться впечатляющей мощностью 45 Вт, что означает, что оно может выдерживать экстремальные нагрузки. Это, однако, не означает, что он громче, чем твердотельный блок с таким же рейтингом.

В усилителе используется тороидальный силовой трансформатор с сердечником Z11, что дает ему несколько преимуществ по сравнению с обычными трансформаторами.Прежде всего, он значительно легкий, что является результатом формы тороида (пончика), а не экономии средств. Кроме того, он идеально подходит для тонких электронных систем, поскольку демонстрирует слабые электромагнитные поля. В общем, это очень хорошо продуманный ламповый усилитель.

Ричард сказал: «Усилитель прибыл в безупречном состоянии с правильно установленными лампами, и, черт возьми, это звучит фантастически. Мне очень нравится этот усилитель! »

Виктор сказал: «Пока я все еще в процессе обкатки, я очень впечатлен упаковкой, отделкой и презентацией.Этот очень красивый ».

Обратной стороной покупки этого усилителя является то, что он действительно воплощает термин «high-end» в том смысле, что он довольно дорогой. Тем не менее, он, безусловно, обеспечивает отличную отдачу от вложенных средств.

MUZISHARE X7 KT88 x4 Двухтактный вакуумный ламповый интегрированный усилитель мощности MM Phono amp Удаленное обновление
  • MUZISHARE X7 Обновленная версия. Модернизированный внутренний конденсатор связи, является разработчиком для отладки изготовленного на заказ конденсатора серебряной пленки, по сравнению с классической версией расширения, контроля, плотности лучше.
  • MUZISHARE X7 - интегрированный усилитель. Это также усилитель мощности (есть вход группового предусилителя), усилитель для наушников, а также усилитель для фонокорректора, напрямую подключите свой фонокорректор к этому усилителю для вывода на динамики.
  • Pure Handmade, ручная сварка точка-точка с использованием двух высококачественных широкочастотных высококачественных японских выходных трансформаторов EI с использованием мощного тороидального силового трансформатора с сердечником Z11, специально разработанного для данной машины. выпрямительный блок питания.
  • Используйте вакуумную лампу 12AX7 и 12AU7 для усиления напряжения и инверсии фазы, используйте вакуумную лампу KT88 для двухтактного усиления мощности AB1; Функция задержки отключения звука при включении усилителя (около 30 секунд) ; выбор японского потенциометра двигателя ALPS
  • Обеспечивает функцию выбора триода и ультралинейной функции: режим работы триода. мягкий. чистый и гладкий. подходит для прослушивания вокала. струнные Музыка и другие виды музыки; Ультралинейная работа. звук открытия. безудержный. импульс хороший.для больших сцен. большой динамический тип музыки. Ручка регулировки тока периферийной силовой трубки и измеритель тока. С чистыми функциями усилителя мощности. может быть подключен к входу сигнала предусилителя. с функцией фонокорректора. можно подключить к фонокорректору

Купите сейчас на Amazon.com

Прочтите наш полный обзор здесь

2. BoyuuRange MT-34 MKII

Эта вторая запись от BoyuuRange демонстрирует впечатляющие двухтактные характеристики. возможности усиления Hi-Fi.Усилитель имеет отношение одиночного шума к шуму 88 дБ, благодаря входной чувствительности 550 мВ и выходной мощности 2x35 Вт. Что касается ламп, то он оснащен одним 5Z4P, 4x EL348 и 3x 6N1J. Он демонстрирует отличный диапазон частот от 19 Гц до 43 кГц.

Учитывая диапазон частотной характеристики, MT-34 MKII предлагает максимальное выходное напряжение 16,5 В. Гармонические искажения этого усилителя также впечатляют - менее 0,2%, так что вам гарантирована высокая точность воспроизведения. Для вашего удобства BoyuuRange MT-34 MKII также поставляется с собственной клеткой для трубок.И последнее, но не менее важное: на него предоставляется ограниченная гарантия сроком на 1 год.

Аманда сказала: «Вес этого усилителя впечатляет. Конструкция не страдает от удешевления материалов. К тому же это очень эстетично ".

Кэтрин сказала: «Эта вещь фантастическая прямо из коробки. Если вы спросите меня, у него заниженная цена за качество звука.

Недостатком использования MT-34 MKII является то, что вам нужен очень эффективный набор динамиков.В идеале вам нужен комплект динамиков с чувствительностью 90 + мВ.

Купите сейчас на Amazon.com

3. Willsenton R8

Willsenton R8 - еще один замечательный интегрированный усилитель мощности, который также можно использовать как усилитель для наушников. Этот усилитель можно без проблем использовать с лампами EL34, 6650 или KT88. Как и Muzishare X5, он полностью ручной работы с помощью двухточечной сварки. На нем изображен квадратный силовой трансформатор, разработанный специально для его конструкции.Довольно большое дело!

С помощью Willsenton R8 вы можете переключаться между ультралинейным и триодным режимами. Для фильтрации источника питания в усилителе напряжения используется 6SN7. Кроме того, две пары ламп 6SL7 и 6SN7 используются в каскадах усиления напряжения и толкания. Что касается заднего каскада, он основан на 4 лампах KT88 / 6550 / EL34 для обеспечения несимметричного усиления мощности, относящегося к классу AB.

В выходном трансформаторе усилителя используются 2 широкополосных выходных трансформатора ЭУ для оптимальной работы.Кроме того, он поставляется с полнофункциональным пультом дистанционного управления, использующим инфракрасную технологию. Усилитель можно легко подключить к независимому входу сигнала предусилителя, так как он предлагает функцию постуровня. Лампы в этом усилителе можно легко заменить, что открывает широкие возможности.

Кори сказал: «Еще не услышав ни единой ноты, я понял, что у меня есть прекрасное украшение со звуком. И после того, как я услышал, что может предложить этот усилитель, я совершенно потрясен ».

Курт сказал: «После нескольких часов игры на R8, он открылся очень красиво с отличным изображением и звуком.

И снова это усилитель по довольно высокой цене, но нет никаких сомнений в том, что это один из лучших ламповых усилителей на рынке сегодня.

Willsenton R8 KT88 / EL34 x4 Наушники с усилителем мощности со встроенным усилителем мощности (серебристый)
  • Один усилитель можно использовать с лампами EL34, KT88 или 6550, поэтому вы можете получить 3 вида звука с разных моделей ламп. Соответствующие трубки по умолчанию этой машины - KT88. Если вам нужны еще 2 новых комплекта трубок, приобретите их дополнительно.На задней панели усилителя есть красная кнопка выбора для переключения.
  • Ручная работа, ручная сварка "точка-точка".
  • Willsenton R8 - это интегрированный усилитель, это тоже усилитель мощности (есть групповой вход усилителя мощности), это тоже усилитель для наушников.
  • Доступны триод и ультра-линейный выбор, которые можно переключать кнопкой на усилителе. (Когда индикатор горит зеленым, это работает триод. Когда индикатор горит красным, он работает сверхлинейно.)
  • С пультом дистанционного управления, защитной крышкой вакуумной трубки, предохранителем и руководством на английском языке.

Купите сейчас на Amazon.com

Прочтите наш полный обзор здесь

4. BoyuuRange A50 MKIII

Ищете ламповый усилитель, который оптимально подходит для баса? Не смотрите дальше, поскольку в BoyuuRange A50 MKIII есть все, что вам нужно, и даже больше. Большинство людей считает, что твердотельные усилители лучше воспроизводят басы, чем ламповые усилители аналогичных размеров, но это не так.Как только вы послушаете A50 MKIII, вы поймете, насколько он хорош для воспроизведения басов.

В этом усилителе используется технология заливки выходного трансформатора для обеспечения стабильности и надежности. Кроме того, он щеголяет двойным шасси с толщиной стали до 2,4 мм, так что это, по сути, бак усилителя. Кроме того, он хвастается высококачественной обработкой алюминия с ЧПУ, а также анодной обработкой поверхности. На самом деле это может быть лучший усилитель 300B, доступный сегодня на рынке.

Джош сказал: «После нескольких дней использования этого усилителя единственное, что я мог сказать, это то, что я просто не могу перестать его слушать».

Эйл сказал: «Очень хорошо упакован, четкие инструкции и впечатляющее качество звука. Стоит запрашиваемой цены ».

Когда вы впервые попробуете этот усилитель, вы заметите небольшое перефокусирование на средних частотах, но оно будет тем меньше, чем больше вы используете усилитель.

Купите сейчас на Amazon.com

5. Muzishare X5

Оснащенный колпачками Superior Z от Jantzen Audio, а также колпачками от Nichicon KX, Vishay BC и ELNA Silmic II, Muzishare X5 обеспечивает одно из самых плавных звучаний, которое вы можете получить. Этот ламповый усилитель полностью изготовлен вручную с помощью техники ручной сварки "точка-точка". В нем установлены 2 высококачественных выходных трансформатора EI, обеспечивающих превосходное качество звука.

Регулировка смещения на этом усилителе чрезвычайно проста, и вам не понадобится мультиметр.Благодаря трубопрокатному устройству устройство производит впечатляющее множество сладких звуков. Его можно использовать как ламповый усилитель для наушников, так как он имеет встроенный выход для наушников 6,35 мм. Независимо от того, насколько энергоемкие ваши наушники, этот усилитель щеголяет достаточным количеством энергии, чтобы управлять ими.

Этот усилитель поставляется с алюминиевым пультом дистанционного управления и защитной крышкой для вашего удобства. У вас есть возможность переключаться между триодным и ультралинейным режимами, чтобы наслаждаться различными звуковыми сигнатурами в зависимости от жанра музыки, которую вы слушаете.Далее в устройстве красуется 4 входа, поэтому вы подключаете сразу несколько источников. Наконец, на него распространяется гарантия от QA сроком на 1 год.

Эрик сказал: «У меня этот усилитель уже более 15 месяцев, и у меня никогда не было проблем с ним».

Мэтью сказал: «Усилитель просто великолепен. Однако к этому нужно привыкнуть ».

Как и у большинства усилителей Muzishare, единственный минус X7 - это его цена. Это большие деньги, но усилитель отлично компенсирует свою ценность.

MUZISHARE X5 Интегрированный усилитель EL34 x4 с вакуумной трубкой Push-Pull с дистанционным управлением
  • Pure Handmade, ручная сварка точка-точка
  • Два японских высококачественных выходных трансформатора EI с высоким качеством звука
  • Используйте силовой трансформатор типа EI, разработанный специально для этого машина
  • В каскаде предусилителя используются 2 вакуумных лампы 12AX7 и 12AU7, а в силовом каскаде используются 4 вакуумные лампы EL34 для двухтактного усиления мощности типа AB1,
  • С алюминиевым пультом дистанционного управления и защитной крышкой вакуумной лампы

Купить Теперь это на Amazon.com

Последние мысли

Итак, музыканты и энтузиасты Hi-Fi, самые лучшие ламповые усилители класса high-end на рынке сегодня. Если бы мы назвали победителя, мы бы выбрали Muzishare X7, так как это наиболее продуманный и универсальный пакет.

Если вы ищете усилитель, который будет немного более рентабельным, то лучше BoyuuRange MT-34 MKII не найти. Он обеспечивает исключительное качество звука и отличается прочной, визуально привлекательной конструкцией.

Надеюсь, информация, представленная в этой статье, помогла вам определить идеальный ламповый усилитель для ваших нужд.Не стесняйтесь сообщить нам, какой из вышеупомянутых ламповых усилителей вы считаете лучшим.

Усилитель мощности

Audio Research Reference 160S

Это наш февральский выпуск - первый выпуск Stereophile , который выйдет в 2020 году, когда отмечается 50-летие основания Audio Research - на мой взгляд, одно из ключевых событий в мире. история высококачественного звука. Поэтому имеет смысл включить в этот выпуск обзор Audio Research - в данном случае стереоусилителя Reference 160 S.

После удачного старта Hi-Fi в 60-е годы усложнились. Он пошел назад, двигаясь вперед. Hi-Fi расширился, чтобы охватить более широкую аудиторию. Но отчасти это произошло за счет использования mid-fi с акцентом на стиль, удобство и широкую привлекательность. Технологические достижения также вернули назад Hi-Fi. Верьте во что угодно насчет сегодняшних дебатов о лампах и транзисторах: тогда это не было соревнованием. «Твердотельный» звук - помните этот товарный знак на всех этих дешевых пластиковых радиоприемниках? - делало вещи меньше, легче, изящнее и круче - последнее в обоих смыслах этого слова - но ухудшало качество звука.И все же, несмотря на то, что транзисторы не были готовы к использованию аудио в прайм-тайм, трубчатая электроника уже выглядела как вчерашняя технология.

Это был мир, в котором родилась Audio Research Corporation (ARC). С самого начала ARC и ее основатель Уильям Зейн Джонсон воплощали ценности, которые стали неотъемлемой частью фундаментальных принципов высококачественного звука.

«Цель Билла была проста: постоянно продвигать передовые достижения в области воспроизведения музыки», - написал мне по электронной почте Дэвид Гордон, нынешний представитель бренда Audio Research.«Он добился этого за счет инновационной конструкции новой схемы в сочетании с новым трансформатором и конструкцией нестандартных деталей». Для компании создание собственных внутренних компонентов было необычным - и остается таковым - как и представление о том, что выбор конкретного конденсатора и проводки может повлиять на качество звука усилителя. Вскоре ARC будет разрабатывать собственные конденсаторы, провода и трансформаторы.

Также новой была идея о том, что измерения не должны быть окончательным арбитром - что лучший способ слышать вещи - это наши уши: еще одна идея, которую отстаивал Джонсон.

Серия ARC Reference
«Как инженер, [Джонсон] считал, что каждый продукт должен иметь хорошие характеристики в качестве основы, но хорошие характеристики сами по себе не гарантируют хорошего качества звука», - продолжает электронное письмо Гордона.«Как пианист Билл хотел воспроизвести звучание живой музыки, для чего требовалась широкая полоса пропускания и большие источники питания с большим количеством регуляторов. Ламповые продукты Audio Research не предназначались для работы в качестве эуфонических фильтров; они должны были быть прозрачными, с отличными характеристиками. пропускная способность и регулируемые источники питания позволили микро- и макродинамике оживить музыку ».

За прошедшие годы компания Audio Research выпустила множество усилителей, но среди них выделяются несколько, пожалуй, стереоусилитель Dual 150 "High Definition" 1975 года выпуска.D-150 весил 115 фунтов и со своими приборами, ручками и держателями предохранителей на передней панели напоминал прецизионное научное оборудование.

В звуковом отношении D-150 также стремился к точности - к точному воспроизведению входного сигнала. Представление о том, что точность и музыкальность совпадают, а не противопоставляются, было одним из ключевых обязательств Джонсона.

Дж. Гордон Холт, видимо, был убежден. Написав на языке Stereophile , он описал D-150, как "Ничего. Ничего".Если у него вообще есть какой-то собственный звук, мы не смогли бы его услышать на самых показательных акустических системах, которые мы смогли собрать ». Это был ламповый усилитель, который больше, чем какой-либо другой из известных мне за всю историю Hi-Fi, доказал, что звуковая точность , а не благозвучная, романтичная презентация - это путь к музыкальному наслаждению. Это также помогло доказать, что транзисторные усилители не справлялись со своей работой примерно в 1975 году. Высокие устремления D-150 были очевидны из брошюры о продукте: «Лишь немногие аудиофилы будут платить цену за продукт, который является« самым современным »по своим характеристикам и качеству.«Неудивительно: в своем обзоре D-150 JGH назвал его цену - 2685 долларов, или около 13 000 долларов в сегодняшних долларах -« убийственной ». Для меня это звучит как заявленный продукт.

Но в какой-то момент в течение следующих 20 лет - возможно, когда они начали рассматривать введение новой серии Reference - в Audio Research возникла новая тема. В интервью 1994 года Stereophile с тогдашним техническим редактором Робертом Харли Билл Джонсон сказал, что не имело смысла производить беспрепятственный продукт, пока не будет обеспечена надежная поставка высококачественных ламп.Это произошло годом ранее, когда была (повторно) представлена ​​российская версия лампы 6550C. Через два года после этого Audio Research выпустила свой первый компонент серии Reference, Reference 600. Если цена D-150 была убийственной, то моноблок Reference 600 был пистолетом Гатлинга. Пара моноблоков Reference 600 стоит 29 990 долларов за пару, около 50 000 долларов в сегодняшних долларах. Примерно к 2020 году на рынке могут появиться гораздо более дорогие усилители - включая моноблоки darTZeel стоимостью 170 000 долларов за пару, которые мы поместили на обложку нашего декабрьского выпуска, - но в 1995 году это была впечатляющая цена.(Компонент усиления Stereophile того года был еще одним усилителем Audio Research, гораздо более дешевым - 11 990 долларов за пару - моноблоком VT-150.)

Таким образом, 2020 год - это не просто 50-летие Audio Research; Это также 25-летие компании Reference line. И продукт, который я рассматриваю, - Reference 160 S - является новейшим компонентом этой линейки. Это его дебютный обзор во всем мире.

И хотя это вряд ли дешево - 20 000 долларов, в историческом контексте это выглядит сравнительно выгодной сделкой.

Plus ça change
У 160 S есть предшественник, который намного более непосредственный, чем у D-150 или даже Reference 600: Reference 160 M, рассмотренный Джейсоном Виктором Серинусом в выпуске Stereophile за октябрь 2018 года. Фактически, 160 S - это , поэтому похож на 160 M - или, скорее, на два из них, помещенные в одно шасси, - что я решил написать эту статью в качестве дополнительного обзора. Но вставить два канала в одно шасси - нетривиальное занятие, и о 160 S.Поэтому я решил написать полный обзор.

Компания Audio Research поместила два корпуса 160 S в корпус, который лишь немного больше одного корпуса 160 M - такой же ширины и высоты, но на 3 дюйма глубже. Эти дополнительные дюймы делают 160 S исключительно глубоким: с добавленными задними ручками 160 S простирается на 24 дюйма спереди назад. Эта форма придает ему уникальный вид и может создать проблемы с размещением. Перед покупкой определитесь, куда вы собираетесь его поставить. Возможно, вам потребуется приобрести очень глубокую стойку для компонентов или стойку усилителя (хотя ножки подходят для обычной 21-дюймовой стойки).

В остальном, есть несколько важных различий между M и S. Разумеется, M имеет отдельный источник питания для каждого канала и отдельные кабели питания, тогда как в 160 S есть один силовой трансформатор и один шнур питания (сноска 1). Выходные трансформаторы устанавливаются на S выше, чем на M, чтобы освободить место для дополнительных конденсаторов источника питания внизу. Кроме того, здесь трансформаторы закрыты перфорированным металлическим кожухом - в отличие от моноблочной версии.Версия M имеет ручки только спереди, но версия S добавляет ручки сзади, чтобы облегчить работу с более длинным, тяжелым и тяжелым продуктом.

Некоторые владельцы 160 M узнали, что они могут оставить охлаждающий вентилятор выключенным, если они не снимают крышку, чтобы тепло могло быстро рассеиваться. Однако для версии S с вдвое большим количеством трубок примерно на той же площади, требует вентилятора; нет положения "выключено". Однако мне удавалось держать два вентилятора 160 S на «низком уровне» на протяжении всего прослушивания, и я ни разу их не услышал.

Возможно, наиболее важным различием между 160 S и 160 M является цена: пара моноблоков обойдется вам в 30000 долларов, но когда вы покупаете версию с одним шасси, вы получаете те же функции, ту же мощность и почти такую ​​же «По звуку они очень близки к », - сказал мне Гордон, - за 20 000 долларов. Купите один канал, получите второй канал со скидкой 50%. То, что отличает обе модели Reference 160 от их предшественников из серии Reference, гораздо более значимо, чем различия между S и M.А именно:

• Блок питания 160 более надежен.

• Эти самодельные пассивные компоненты были улучшены для улучшения звука. Сюда входят трансформаторы, которые изготавливаются по спецификациям отечественной компанией; некоторые из них были улучшены по сравнению с предыдущими частями серии Reference.

• Была обновлена ​​схема автоматического смещения, в результате чего, по словам Гордона, увеличился срок службы лампы и, как утверждается, улучшилась акустика за счет снижения остаточных постоянных токов в выходном трансформаторе.

• Гордон сказал мне, что и в 160 M, и в 160 S используется новая четырехслойная печатная плата, «которая обеспечивает более оптимальную маршрутизацию сигнала с меньшей площадью основания и меньшим шумом благодаря отдельной заземляющей пластине».

• Добавлен несимметричный (RCA) вход - первый для усилителей серии ARC Reference.

• Усилители 160 M и 160 S - первые усилители Audio Research, позволяющие переключаться между триодным и сверхлинейным режимами.

Эти ранние усилители ARC, особенно D-150, могли быть непростыми в использовании.Конечно, необходимо было смещать лампы, но пользователи D-150 также должны были выбрать с помощью ручки на передней панели правильное рабочее напряжение переменного тока для своего региона - настройку, наиболее близкую к , но не ниже фактического напряжения. захожу в усилок, который высветился на середине метра три.

Напротив, использование Reference 160 S вряд ли может быть проще. Вы или ваш дилер должны установить трубки - и тогда больше ничего не останется, кроме как заменять их каждые несколько тысяч часов (сноска 2).Механические тумблеры на задней панели позволяют вам устанавливать скорость вращения вентилятора, активировать функцию автоматического выключения (которая при активации выключает усилитель через два часа без сигнала, продлевая срок службы лампы) и выбирать между балансным (XLR) и несимметричные (RCA) входы. Вы можете прочитать количество часов использования ваших ламп на утопленном ЖК-дисплее на задней панели.

На передней панели вы можете установить яркость светящихся измерителей мощности или полностью выключить их. Вы можете нажать кнопку Tube Monitor, чтобы проверить работу трубки: если все в порядке, на передней панели загорится восемь зеленых лампочек, по одному на каждую трубку KT150.

И тогда есть большое решение: триод или Ultralinear?

Эксперты в области звукозаписи, пожалуйста, позвольте мне вкратце объяснить, что это значит. Лампа КТ150 является тетродом, а это значит, что у нее две решетки вместо одной, как в триоде. Вы можете превратить его в триод, электрически соединив сетку экрана - сетку, ближайшую к пластине - к пластине. В качестве альтернативы вы можете подать постоянное напряжение на экранную сетку, и у вас будет пентодный режим, используемый во многих усилителях Audio Research.


Сноска 1: Одиночный шнур питания 160 S толстый, по-видимому, хорошо экранирован - и оканчивается на конце усилителя разъемом IEC «C19». Гордон сказал мне, что они выбрали разъем C19, потому что он «обеспечивает очень надежное соединение с шасси и звучит лучше, чем C15» - C15 - это стандартное соединение IEC, используемое почти всеми другими аудиокомпонентами. Об этом следует помнить, если вы привыкли использовать неоригинальные шнуры питания, поскольку стандартные здесь не подойдут.

Сноска 2: 4 ARC говорит, что KT-150 следует заменять каждые 3000 часов, а 6h40s каждые 4000 часов.Сзади есть счетчик часов.

Air Tight ATM-300R усилитель мощности

Для звукорежиссеров в Японии и других странах односторонний трубчатый усилитель 300B похож на хайку: форма искусства, определяемая как предписанными ограничениями, так и потенциалом, который такая сдержанность предлагает для художественного выражения . Здесь единственное жесткое правило - простое: выходные устройства ограничены одной лампой триода с прямым нагревом на 300 В на канал. Отсюда чистый лист: вы хотите, чтобы на нагревателях с выходной трубкой был постоянный или переменный ток? Ламповый или твердотельный выпрямитель? Низкое или высокое усиление? Фиксированное или катодное смещение? Новые детали, винтажные детали или сочетание того и другого? Триодные или пентодные лампы в качестве драйверов? Конденсаторы или трансформаторы - или вообще ничего - между пластинами ламп драйверов и решетками выходных ламп?

Я полагаю, вы могли бы даже управлять своими 300B на транзисторах, питать усилитель от внешнего источника питания с переключением режимов, добавить настраиваемую пользователем отрицательную обратную связь, которой вы можете управлять со своего телефона, или встроить ее в коробку из углеродного волокна, покрытую кожей страуса - все это так же немыслимо, как приготовить мартини с водкой вместо джина.

Я никогда не слышал несимметричный усилитель 300B, который мне не нравился. Тем не менее, в наши дни мои любимые примеры - это те, чье звучание избегает излишней сладости и толщины, которые некоторые люди ассоциируют с жанром. Такие предубеждения не беспочвенны: в середине 1990-х, когда я попробовал свой первый несимметричный усилитель 300B, интегрированный Cary 300SEI, производители и любители DIY были склонны к пассивным деталям и схемам, известным как составные, а не компенсирующие 300B. внутренняя теплота трубки (сноска 1).В 1990-е годы, по крайней мере, в США, было трудно найти усилитель 300B с несимметричным выходом, который звучал бы так же чисто и музыкально точно - не говоря уже о столь эмоционально убедительном, - как Air Tight ATM-300R. Но я забегаю вперед. . .

Описание
ATM-300R (16 995 долларов США с выходными лампами Electro-Harmonix 300B, 15 995 долларов без них) является последним воплощением конструкции, коммерческий дебют которой состоялся в 1999 году под названием ATM-300 - тогда, как и сейчас, несимметричный усилитель, который использует один триод с прямым нагревом на 300 В на канал для выработки 8 Вт на канал.Третий продукт в этой линейке - второй несимметричный усилитель Air Tight 300B, выпущенный ограниченным тиражом под названием ATM-300 Anniversary, был выпущен в 2016 году - ATM-300R по-разному превосходит своих предшественников. Пожалуй, наиболее значительным из них является переход на дроссельную катушку с ручным заводом и обернутую бумагой для источника питания, в тандеме с сетевым трансформатором с ручным заводом и обернутым бумагой сетевым трансформатором, разработанным и изготовленным собственными силами. По словам Ютаки «Джека» Миуры из Air Tight, сына основателя компании Ацуши Миуры, новый утюг дает не только лучший звук, но и немного более высокую мощность: 9 Вт на канал для версии 100 В, продаваемой в Японии.(Для американской версии 120 В Air Tight сохраняет рейтинг 8 Вт на канал, очевидно, из соображений осторожности.) Джек Миура также указывает на переработанный блок питания новой модели и использование в нем совершенно новой конструкции выходного трансформатора от японских специалистов по трансформаторам Tamura.

В первом ATM-300 было то, чего не хватало ATM-300R: переключатель для выбора между нулевой отрицательной обратной связью и 3 или 6 дБ. Тем не менее, упущение создает почву для чего-то более интересного: ATM-300R имеет фиксированную (неуказанную) величину обратной связи, но в каждом канале выходной отвод этого контура находится на первичной стороне выходного трансформатора, а не на вторичной.Как объяснил Джек Миура в электронном письме, «использование NFB с первичной стороны ... использовалось на очень старых усилителях, таких как Western Electric, но не на последних усилителях». Он описал недостаток этого как необходимость в трансформаторе, способном к очень стабильной работе, а также тот факт, что обратная связь на первичной стороне не дает таких впечатляющих общих характеристик сигнал / шум, как те, которые связаны с традиционным подходом. Но Миура сказал, что подход Air Tight «открывает» и увеличивает звуковую сцену, и предлагает «кристально чистые высокие частоты, сохраняя при этом богатые средние частоты и плотные басы, в отличие от« узкого плеча »[звука] (так мой отец описывает типичную лампу 300B. усилители с дрожащими басами и без сверкающих высоких частот)."

Другие конструктивные особенности ATM-300R: это трехступенчатая конструкция, в которой используются двухтриодные лампы 12AU7 и 12BH7 - по одной на канал - в качестве каскадов усиления по напряжению и драйверов, соответственно. Высоковольтная шина выпрямляется одной диодной трубкой 5U4BG, состоящей из двух частей, дополненной схемой медленного пуска для продления срока службы лампы. А ATM-300R имеет конструкцию с автоматическим смещением (также известную как катодное смещение); Измеритель смещения с подсветкой на передней панели усилителя предназначен не для помощи в калибровке, а для подтверждения того, что 300B работают в предполагаемом диапазоне.ATM-300R был разработан Я. Хаясигучи и К. Хамадой под руководством Ацуши Миура.

Как и все другие усилители Air Tight, ATM-300R встроен в корпус, в основном из гнутой и сварной стали, к которому с помощью скрытых креплений крепится передняя панель из обработанного алюминия. Внутри, почти на всю ширину усилителя, находится сплошная медная пластина, к которой крепятся сигнальные трубки и которая служит заземляющей пластиной. За исключением небольшой квадратной печатной платы, к которой крепятся некоторые конденсаторы источника питания, ATM-300R полностью подключается вручную, точка-точка - безупречно выполненная.Насколько я могу судить, все компоненты современные, включая конденсаторы Sprague, резисторы с проволочной обмоткой Dale и потенциометры Alps. С темно-серой эмалевой отделкой и беззастенчиво классным измерителем смещения очень массивный усилитель Air Tight - весом 54 фунта, он намного тяжелее, чем предполагала его площадь основания 16,9 на 10,8 дюйма - был одним из лучших. самые привлекательные усилители, которые у меня когда-либо были в моем доме.

Установка и настройка
Помимо кнопочного переключателя питания, ATM-300R имеет только три пользовательских элемента управления: отдельные ручки затухания для левого и правого каналов и идентичную ручку с надписью Bias Tests с тремя положениями: Operate, L ch , и R гл.Особенно с усилителем с высоким коэффициентом усиления, мне нравится иметь возможность сбивать это усиление на усилителе по мере необходимости, и эти потенциометры позволяют мне регулировать баланс каналов в те дни, когда несколько предусилителей поставляются с ручками баланса.

Хотя его выходные трансформаторы Tamura имеют три вторичных отвода - на 4, 8 и 16 Ом, - выходы левого и правого каналов ATM-300R предлагают выбор из двух нагрузок на громкоговорители, обозначенных Low и High; покупатель заранее указывает, какие две из трех вторичных сторон должны быть активированы.(Хотя это можно изменить в полевых условиях, это не задача для потребителя, учитывая, насколько легко обмотки трансформатора могут быть повреждены из-за плохой техники пайки.) В моем обзорном образце вторичная обмотка 4 Ом была подключена к низкому выходу, 8 Ом вторично по отношению к High. Я полагался на последнее все время, что я слушал.

Все лампы, которые поставлялись с моим обзорным образцом, были произведены Electro-Harmonix. За 19 995 долларов у вас может быть ATM-300R с трубками Takatsuki 300B, комбинация, которую я не слышал.

Прослушивание
Air Tight ATM-300R провел много времени в моей системе, прикованный к рутинной работе, которую ни один здравомыслящий мужчина и женщина не сочли бы справедливой: четыре раза подряд играли историческую запись Георга Шолти, Венский филармонический оркестр, и состав солистов во главе с Кирстен Флагстад ​​и Джорджем Лондоном, из Das Rheingold Вагнера (3 LP, London OSA 1309). Так получилось, что недавняя ветка в Facebook подтолкнула меня перечитать книгу продюсера Джона Калшоу Ring Resounding , о том, как он произвел историческую первую полную запись Rheingold и, в конечном итоге, всю книгу Вагнера Der Ring des Nibelungen . .Усилитель Air Tight так великолепно воспроизводил это, что в течение следующих нескольких дней одна или другая из трех пластинок сета всегда была на моем проигрывателе.


Сноска 1: И у Кэри были стандартные выходные лампы Cetron 300Bs - лампы, которые когда-то были в изобилии и недооценивались, а теперь редки и вызывают сожаление.

Чудо лампового усилителя за 150 долларов (или меньше)

В ЭПОХУ беспроводных динамиков и потоковой передачи по Bluetooth ламповые усилители могут показаться устаревшими, но вам не нужно быть аудиофилом, чтобы оценить их привлекательность.Эти устройства, разработанные для питания традиционных динамиков и / или наушников, безусловно, являются прошлым. Тем не менее, когда их стеклянные трубки в стиле стимпанка светятся успокаивающим оранжевым светом, очевидно, что здесь происходит что-то волшебное, и ваши любимые мелодии никогда не будут звучать так же.

До появления транзисторов в 1950-х годах во всех усилителях использовались электронные лампы. Однако сегодня лампы - это лампы накаливания в мире аудио: это более старая, относительно неэффективная технология, которая потребляет много энергии для вывода небольшого количества энергии.Сами трубки нагреваются и через несколько лет в конечном итоге перегорают. Как и лампочку, лампы легко заменить.

« Трубки похожи на применение винтажного фильтра к первозданному снимку. ”

Трудно понять, как эти излучающие стеклянные трубки производят лучший звук.Достаточно сказать, что ничто не может полностью соответствовать атмосфере, создаваемой лампой накаливания с низким затемнением, ничто не может сравниться с хорошим ламповым усилителем. Аудиофилы будут спорить, что лучше - твердотельный или ламповый усилитель. Однако лучше всего рассматривать лампы как эстетический выбор - сродни применению винтажного фильтра к первозданному снимку.

Лампы хорошо подходят для музыкальных пассажей, которые могут звучать скрежетом через современное оборудование - например, классический скрипач копается в своем инструменте во время драматического пассажа.Хотя общий звук может быть не таким четким, хороший ламповый усилитель уберет этот пронзительный край.

В наши дни все больше и больше любителей музыки сокращают размеры своих звуковых систем, и некоторые производители ламповых усилителей следуют их примеру. В миниатюрных моделях, подобных показанным здесь, используется комбинация трубок и твердотельной технологии, чтобы минимизировать объем. Некоторые из них также на удивление доступны по цене и универсальны. Вы можете подключить их практически к любому источнику звука, например, к смартфону, компьютеру или проигрывателю компакт-дисков.Затем просто добавьте пару наушников или динамиков. Вот три великолепно звучащих модели по умеренной цене.

Сменный домашний стерео

Гибридный ламповый стереоусилитель Monoprice с Bluetooth

Как и многие ламповые усилители, эта только что выпущенная модель немного шумная. Когда звук был выключен, тестовые образцы издавали низкий гул в динамиках и наушниках, которые мы подключили. Но когда он доведен до привлекательной громкости, этот усилитель мощностью 25 Вт на канал действительно искрится.Слушая пару полочных динамиков, мы не могли поверить, что все это управляет устройство за 150 долларов. Разъемы RCA позволяют подключать традиционный источник звука, но отличительной особенностью этого устройства является встроенный Bluetooth, который позволяет передавать потоковую передачу со смартфона по беспроводной сети. Аудиофилы могут отвергнуть качество звука Bluetooth как низкое, но на этой системе оно звучит замечательно. Регуляторы высоких и низких частот позволяют настраивать ламповый звук именно так, а наблюдение за игрой индикатора VU-метра, танцующим, когда вы откидываете назад, только добавляет ретро очарования. 150 $, monoprice.com

HiFiMan EF2A Усилитель для наушников
Фото: Ф. Мартин Рамин / The Wall Street Journal, стиль Анны Карденас
для компьютерного аудио

HiFiMan EF2A усилитель для наушников

Если вы в первую очередь слушаете музыку на компьютере, то этот компактный усилитель для наушников / цифро-аналоговый преобразователь (ЦАП) занимает всего 5 штук.6 на 3,4 дюйма - удобный способ улучшить качество звука. Просто подключите устройство через USB, чтобы обойтись без высокопроизводительных аудиокомпонентов вашего компьютера. (ЦАП Burr-Brown EF2A может декодировать файлы до качества CD.) Обновленная версия этой модели, получившая название EF2C, выйдет в следующем месяце; он почти идентичен, за исключением того, что его лицевая панель будет алюминиевой. $ 169, hifiman.com

Bravo Audio V2 Усилитель для наушников
Фото: Ф.Мартин Рамин / The Wall Street Journal, стиль Анны Карденас
Для поиска собственного звука

Bravo Audio V2 Усилитель для наушников

Не позволяйте невероятно низкой цене в 83 доллара отговорить вас. Качество звука этого крошечного усилителя для наушников, фаворита среди начинающих аудиофилов, противоречит его стоимости и размеру (3,1 квадратных дюйма). Он также идеально подходит для экспериментов с «прокаткой труб» или замены прилагаемой трубки на трубку другой марки с другими звуковыми характеристиками.Поскольку лампа V2 обычно используется в гитарных усилителях, совместимые модели часто продаются в музыкальных магазинах; например, Groove Tubes и Electro-Harmonix стоят от 15 до 20 долларов. 83 доллара США, bravoaudio.com

Copyright © 2020 Dow Jones & Company, Inc. Все права защищены. 87990cbe856818d5eddac44c7b1cdeb8

Ламповый усилитель или нет Ламповый усилитель? Вот в чем вопрос. - Aperion Audio

Ламповый усилитель или нет Ламповый усилитель? Вот в чем вопрос.

по Aperion Audio на апреля 30, 2018

Время от времени нам звонят наши клиенты, спрашивая, какой усилитель мы рекомендуем для стереосистемы. Поскольку мир двухканальных компонентов с годами изменился, теперь есть больше возможностей, чем когда-либо. Чаще всего бывает трех типов: ламповые усилители, твердотельные усилители и гибриды.

Одно из старейших и продолжающихся обсуждений среди аудиофилов - преимущества ламповых усилителей перед твердотельными усилителями и наоборот.Поскольку есть больше мнений, которые я могу уловить, я собираюсь ограничить свои комментарии преимуществами, которые я вижу в каждом из них, и, в конечном итоге, тем, что мы в Aperion могли бы рекомендовать и почему. Важно помнить, и это одно из основных убеждений Aperion, что важен звук. Вам нужно получить то, что лучше всего соответствует вашим потребностям, чтобы дать вам звук, который вам нравится. Конечно, есть и другие факторы, такие как размер, качество сборки и дизайн, но при прочих равных выберите тот, который вам больше всего подходит.

Пробирки:

В целом ламповые усилители обладают классическим теплым, округлым и насыщенным звуком. Они имеют тенденцию к перегреву, немного хрупкие по своей природе, и трубки необходимо будет время от времени заменять, что увеличивает стоимость владения. Кроме того, лампы обычно лучше всего подходят для высокоэффективных динамиков из-за меньшей мощности, чем полупроводниковые усилители на базе транзисторов. Также, похоже, есть определенные пары ламповых усилителей и динамиков, которые работают лучше, чем другие, что приводит к субкультуре аудиофилов аудиоалхимии, пытающейся найти лучшие пары из усилителя и динамиков.На мой взгляд, лампы, как правило, придают цифровым дорожкам такой уровень гармоник и округлости, что это очень приятно. Это означает, что ламповые усилители могут воспроизводить цифровой звук, в общем, менее цифровой.

Твердотельный:

Некоторые считают, что полупроводниковые усилители

более точно отражают звучание оригинальной записи. Я полагаю, что по сравнению с ламповым усилителем, твердотельный усилитель не добавляет того тепла, которое некоторые сочли бы приятным, а другие - искусственным.Ватт за доллар, твердотельные усилители всегда будут давать больше мощности на доллар, но большая мощность не означает лучшего звука. Однако, если вы используете неэффективные динамики на высоких уровнях громкости, твердотельные усилители станут вашим билетом. Также, если вы планируете добавить усилитель мощности для домашнего кинотеатра, выберите твердотельный.

Оба хороши… и что теперь? А как насчет гибрида?

Для меня гибридные интегрированные усилители - лучшее из обоих миров.Ламповый предусилитель, который придаст вашим цифровым сигналам немного тепла с точностью и детализацией усилителя SS.

Гибриды, которые выпускает Peachtree audio, идеально подходят для того типа прослушивания, который я причастен к сегодняшнему дню. Моя музыкальная коллекция превратилась из пластинок в кассеты, и я действительно начал собирать музыку, когда компакт-диски стали популярными. Компакт-диски вскоре уступили место минидискам из-за равного качества звука, и я мог записывать цифровые микс-ленты, но, увы, компьютеры, mp3, загрузка и потоковая передача взяли верх.Несмотря на то, что у меня все еще есть компакт-диски, а иногда и пыль с пластинок, 99% моего прослушивания теперь осуществляется в цифровом формате, передаваемым с компьютера на устройство подключения Sonos. На мой взгляд, с таким усилителем, как Peachtree Decco65 или Nova125, вы получаете лучшее из обоих миров. Ламповый предусилитель, чтобы дать вашим цифровым сигналам немного тепла, мощность их усилителей класса D и все это работает через один из лучших доступных цифро-аналоговых преобразователей.

Короче говоря, при выборе усилителя нет правильного или неправильного ответа, однако сначала проведите небольшое исследование, чтобы найти то, что лучше всего соответствует вашим потребностям.Как и все аудиокомпоненты, сначала слушайте дома, сначала через динамики, чтобы увидеть, как они звучат. Включите музыку, которая вам знакома, и пусть ваш слух выберет победителя.



Написать ответ

Лучшие ламповые усилители для виниловых проигрывателей

Почему нам так нравятся виниловые пластинки? И не говорите, что нет, потому что мы это делаем. Десять или двадцать лет назад никто бы вам не поверил, если бы вы сказали им, что в 2019 году виниловые пластинки будут продаваться лучше компакт-дисков в первый год с 1986 года.Хотя винилы более примитивные, суетливые, более ограниченные. Даже если они царапаются и прыгают, и в них нельзя играть в машине.

Когда дело доходит до виниловых пластинок, это просто круто! У них есть это «je n’ai sais quoi», которое сложно определить. Кое-что об истории, об особом сочетании «недостатков» в характере. Процесс физического взаимодействия с вашей музыкой. Подчиняться ограничениям среды. Вы не можете дать своим поклонникам микс-винил! Если вам не нравится третий трек на вашей любимой пластинке, стоит ли вставать и пытаться его пропустить?

Верность

Музыка - это тонкий баланс между удобством и точностью воспроизведения.Обычно эти два фактора меняются обратно пропорционально. Показательный пример: когда были представлены кассеты, у них было множество преимуществ - цена, портативность, размер, долговечность. Автомобильные магнитофоны! Walkmans! Но они звучали очень напыщенно по сравнению с винилами, проигранными на приличной системе. И на протяжении всей эры магнитофонов аудиофилы предпочитали винил.

Ходят слухи, что винил по-прежнему остается самым качественным способом прослушивания музыки. В основном это ложь, но отчасти правда. В целом, с тех пор, как были выпущены компакт-диски, они опередили винилы по качеству звука.Помимо сомнительных тенденций в области микширования 90-х и 00-х годов, звук на компакт-дисках кристально чистый по сравнению с виниловыми пластинками. А в современную эпоху файлы FLAC сопоставимы по качеству с компакт-дисками. На данный момент стандартная скорость передачи данных mp3 в 320 кбит / с практически неотличима.

«Теплота винила»

Виниловые пластинки имеют репутацию «теплоты», которая каким-то образом связана с их предполагаемой абсолютной верностью. На самом деле это тепло - несовершенство медиума, но приятное. Виниловые пластинки борются с очень низкими частотами.Часто треки, отмастированные для винила, преодолевают это, применяя эквалайзер с обрезанными басами и усилением низких средних частот для чрезмерной компенсации. Отсюда тепло. Виниловые пластинки также вносят тонкие гармонические искажения при воспроизведении, что добавляет ощущения тепла. Так что винилы действительно хороши! Но они не так «верны», как современное цифровое воспроизведение.

За исключением того, что виниловые пластинки в каком-то смысле самые настоящие! Все сводится к разнице между аналоговыми и цифровыми носителями. Для сравнения подумайте о цифровой фотографии и фотографии на пленке.Если вы слишком внимательно посмотрите на цифровую фотографию, вы начнете видеть пиксели - цифровой предел точности. В то время как пленочная камера ограничена только ее мощностью. Существуют невероятные фотографии из фильмов, которые можно просматривать под лупой, чтобы выявить уровень детализации, невидимый невооруженным глазом.

Точно так же и виниловая пластинка ограничена только точностью инструментов, используемых для ее изготовления. Но канавка на пластинке на самом деле является физическим впечатлением от звуковой волны, поэтому теоретически это наиболее точная копия исходного звука.

На данный момент это в основном академический характер. С точки зрения обычного человека, вопрос о виниле или цифре - это скорее эстетический выбор.

Винилы усиливающие

Самые ранние проигрыватели винила не использовали электричество. Вы когда-нибудь проигрывали пластинку с выключенными динамиками? Вы все еще можете слабо слышать песню - это звук иглы, физически пересекающей канавку. Вот почему у ранних граммофонистов был богато украшенный колокол - он усиливал и воспроизводил этот звук, ведя себя так же, как колокол трубы!

Конечно, мы перешли на электричество в прошлом веке или около того.Но когда вы создаете свою виниловую установку, усилитель по-прежнему является предметом особого внимания. В отличие от кассетных и CD-плееров, которые можно подключить прямо к активному динамику, виниловые плееры, естественно, очень малопроизводительны. Они соединены со своими собственными виниловыми предусилителями, которые затем направляются на динамики.

И это дает вам еще одну возможность познакомиться с богатым звучанием винила! В первую очередь вам придется выбирать между ламповым или твердотельным виниловым усилителем.

Твердотельное и Ламповое

Вы можете узнать эти термины по гитарным усилителям.Что ж, это примерно то же самое решение, которое нужно принять. Долгое время единственным выбором был ламповый стерео (или гитарный усилитель). В середине 60-х годов на рынке появились твердотельные устройства, которые некоторое время доминировали. И для стереосистем, и для гитарных усилителей твердотельные устройства дешевле, громче и долговечнее. Но энтузиасты как винила, так и гитары постепенно осознали преимущества примитивной ламповой технологии.

Ситуация усложняется тем, что на данный момент многие классические основы спора "SS-vs-tube" уже устарели.Говорят, твердотельный звук грубый и холодный, что лампы шумные и не могут нормально воспроизводить басы. Эти представления постепенно теряли актуальность. Но остаются некоторые общие темы. Твердотельные виниловые предусилители громче по цене. И в целом они менее шумны и не требуют особого ухода. Что касается тона, они более подробные, быстрые и «немедленные».

А вот ламповый тон. Он добавляет качество, которое часто называют «цветением». Он усиливает и обогащает средние частоты.Вокал и инструменты станут более естественными и реалистичными. Возможно, вы могли бы сказать, что твердотельные системы проигрывают ваши пластинки, а ламповые «поют» их.

Самый главный вопрос сегодня заключается в том, будут ли твердотельные или ламповые характеристики лучше соответствовать вашей личной системе? Если ваши колонки, комната и проигрыватель виниловых пластинок выглядят жесткими и стерильными, подумайте о ламповом предусилителе, который внесет в них немного жизни. Если ваша система уже имеет суетливый и винтажный характер, может потребоваться полупроводниковый предусилитель.

Лучшие ламповые усилители для вертушек

Мы вступаем на территорию аудиофилов.Это может быть опасно. Конечно, инструменты могут быть дорогими, но мы все знаем, что музыканты разорены, что обычно сдерживает многие цены. С другой стороны, аудиофилы, как известно, создают звуковые системы, которые превосходят по цене автомобиль эконом-класса. Я дам свои рекомендации, исходя из уровня бюджета.

Бюджетный выбор: Nobsound Little Bear T7

Если вы ищете очень недорогие ламповые усилители для своего винилового плеера - не буду лгать, найти баланс сложно. Конечно, есть множество вариантов по очень привлекательным ценам.Но между низким качеством сборки, дополнительным шумом и искажениями и общим худшим качеством звука. По сути, вы платите за визуальную эстетику лампы, жертвуя при этом самой музыкой.

Но на помощь приходит Little Bear T7. Я бы не назвал это лучшим ламповым предусилителем в своем ценовом диапазоне - я бы даже назвал его единственным, которым стоит владеть. Посмотри, это восхитительно! Little Bear также довольно просто заменять лампы, что является привлекательным качеством для бюджетных предусилителей.Вы можете постепенно улучшать звук, не прибегая к новому устройству. В целом, T7 обеспечит вам лучшее ламповое качество звука в своем ценовом диапазоне.

Но не без проблем. Вы удивлены, когда на ламповый предусилитель можно потратить буквально в 100 раз больше этой суммы? Маленький Медведь не такой уж громкий. Он по-прежнему довольно шумный по сравнению с твердотельным усилителем в своем ценовом диапазоне. Некоторые пользователи сообщают о проблемах с гудением, а другие говорят, что они исправили это, сняв алюминиевый корпус. Что я могу сказать о продукте, который может работать лучше всего, когда его заводской корпус снят? В любом случае, прочитав это, вы уже знаете, нравится вам T7 или нет.

Выбор средней цены

Если ваш бюджет может растянуться до этого уровня, выбор виниловых предусилителей на электронных лампах будет более серьезным и конкурентоспособным. Во время исследования мое внимание привлекли три предусилителя.

Маленький медведь T11

Кажется, уместно начать с менее маленького кузена Маленького Медведя, T11. К счастью, качество предусилителя соразмерно его высокой цене. Обзоры сходятся во мнении, что T11 Little Bear - лучший предусилитель в своей ценовой категории. Фактически, о Т11 можно сказать то же самое, что и о Т7.У него отличный, теплый и мощный ламповый звук за свою цену. Вы можете модернизировать лампы (известные как «трубопрокатные»), чтобы еще больше улучшить звук. Очень приятно, когда у вас ограниченный бюджет, чтобы постепенно улучшать свою систему!

В то же время T11 намного тише, чем T7, но все же относительно шумный для своей ценовой категории. Компания предоставляет 10-футовый заземляющий провод с забавно примитивным предложением подключить этот провод к радиатору или металлическому окну, чтобы устранить гул.

Bellari VP130

Напротив T11 стоит Bellari VP130.Несмотря на относительно низкую цену, VP130 фактически производится в США. Отзывы единодушны - он уже отлично звучит для своей цены. Но если вы модернизируете штатные лампы и блок питания, то сможете получить действительно феноменальный аппарат. Он не хвастается своими трубками, как модели Little Bear, и это определенно обязательство по обновлению компонентов. Но VP130 обещает детальный, «трехмерный» звук в лучшем виде. И я уже упоминал, что у него есть встроенный предусилитель для наушников?

Коробка для трубок Pro-Ject S2

Если ваш бюджет может немного увеличиться, обратите внимание на Pro-Ject Tube Box S2.Здесь вы наконец отходите от некоторых бюджетных компромиссов вышеупомянутых предусилителей. S2 не просто звучит как ламповый предусилитель, он еще и великолепно звучит. Малошумный, резкий, детальный. И все же с тем великолепным ламповым тоном, который вам нужен в первую очередь.

Выбор аудиофилов

Скажу честно. Если ваш бюджет состоит из четырех или более цифр, то ваш поиск винилового предусилителя в силу необходимости выйдет за рамки этой статьи. Вы, наверное, не стали бы покупать машину, потому что я сказал, что она классная, верно? Вы хотите объехать пару вокруг квартала, сравнить мнения нескольких экспертов.

Точно так же, если вы относитесь к этой категории, вам нужно будет провести более обширное исследование, чтобы подобрать предусилитель для вашей системы. Познакомьтесь с более техническими деталями, чем я рассмотрел здесь, такими как емкость, подвижный магнит и картриджи с подвижной катушкой. Подумайте, какую музыку вы слушаете. В какой комнате вы слушаете. Это хобби, которое может быть столь же серьезным, как и работа!

Тем не менее, есть и худшие отправные точки, чем эта. Обратите внимание на Marchand LN112 MC, который на самом деле стоит ниже цен на высококачественные предусилители.Визуально LN112 выглядит как произведение искусства. «Штатные» лампы - это Sovtek 12AX7WA, хорошо известные high-end лампы. Но опять же, если вы находитесь на этом рынке, все ваши варианты будут звучать невероятно. Это само собой разумеющееся. Найти идеальный предусилитель гораздо сложнее. С другой стороны, LN112 не будет звучать плохо!

Заключение

Виниловые пластинки - не самый точный способ прослушивания музыки, а ламповые предусилители - не самый точный способ усилить что-либо.Но хотите ли вы прожить жизнь в погоне за точностью или красотой? Потому что никто не станет спорить, что действительно фантастическая аналоговая система прекрасно звучит. Что-то вроде импрессионистической картины - «растушевка» служит только для художественного усиления общего эффекта.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
