Что такое мостовое включение усилителя. Как правильно подключить усилитель в мостовом режиме. Какие преимущества дает мостовое подключение. На что обратить внимание при мостовом включении усилителя.

Содержание

Принцип работы мостового включения усилителя

Мостовое включение усилителя позволяет существенно увеличить выходную мощность без замены самого усилителя. При таком подключении два канала усилителя работают в противофазе на одну нагрузку, что дает прирост мощности почти в 4 раза. Как это работает?

  • Обычно динамик подключается между выходом одного канала усилителя и общим проводом (землей)
  • При мостовом включении динамик подключается между выходами двух каналов усилителя
  • Один канал работает в фазе с входным сигналом, второй — в противофазе
  • На динамик подается удвоенное напряжение сигнала
  • Мощность увеличивается пропорционально квадрату напряжения

Таким образом, при том же напряжении питания усилителя мы получаем существенно большую мощность на нагрузке. Это очень удобно, когда нужно получить высокую мощность от компактного усилителя, например в автомобильных аудиосистемах.


Преимущества мостового включения усилителя

Мостовое включение имеет ряд важных преимуществ:

  • Увеличение выходной мощности в 3-4 раза без замены усилителя
  • Возможность получить большую мощность при ограниченном напряжении питания
  • Улучшение демпфирования нагрузки за счет уменьшения выходного сопротивления
  • Снижение нелинейных искажений при работе на малых мощностях
  • Экономия места и средств по сравнению с покупкой более мощного усилителя

Однако есть и некоторые ограничения, о которых нужно знать при использовании мостового режима.

Особенности и ограничения мостового включения

При мостовом включении усилителя следует учитывать несколько важных моментов:

  • Усилитель должен быть рассчитан на работу с нагрузкой, равной половине импеданса подключаемой акустики
  • Нельзя заземлять ни один из выводов нагрузки — это может привести к выходу усилителя из строя
  • Увеличиваются требования к току источника питания усилителя
  • Возрастают требования к охлаждению выходных каскадов усилителя
  • Могут возрасти нелинейные искажения на высоких уровнях громкости

Поэтому перед мостовым включением нужно убедиться, что усилитель допускает такой режим работы. Многие современные усилители имеют встроенную схему мостового включения.


Как правильно подключить усилитель в мостовом режиме

Для корректного мостового включения усилителя необходимо:

  1. Убедиться, что усилитель допускает мостовой режим работы
  2. Подключить источник сигнала ко входу одного из каналов усилителя
  3. Соединить нагрузку (акустику) с положительными выходами обоих каналов усилителя
  4. При необходимости использовать мостовой адаптер для инвертирования сигнала
  5. Установить одинаковую чувствительность и усиление обоих каналов

Важно строго соблюдать полярность подключения и не допускать замыкания выходов усилителя на землю. Рекомендуется сначала проверить работу на небольшой громкости.

Схема мостового адаптера для усилителя

Если усилитель не имеет встроенной схемы мостового включения, можно использовать внешний мостовой адаптер. Он выполняет две основные функции:

  • Инвертирует сигнал для одного из каналов усилителя
  • Согласует входные и выходные сопротивления

Простейшая схема мостового адаптера на операционном усилителе выглядит следующим образом:

«` Мостовой адаптер Вход
ОУ Выход 1 Выход 2 «`

Такой адаптер позволяет корректно подать сигналы на оба канала усилителя для работы в мостовом режиме. Важно использовать качественные компоненты и обеспечить надежную экранировку схемы.


Применение мостового включения усилителей

Мостовое включение усилителей широко применяется в различных аудиосистемах:

  • Автомобильные усилители для сабвуферов и основной акустики
  • Домашние кинотеатры для питания сабвуфера
  • Профессиональные системы звукоусиления
  • Гитарные усилители большой мощности
  • Усилители для сабвуферов в DJ-системах

Особенно эффективно мостовое включение в системах с ограниченным напряжением питания, например, в автомобильном аудио. Оно позволяет получить высокую мощность от компактного усилителя.

На что обратить внимание при мостовом включении

При использовании мостового режима усилителя важно учитывать следующие моменты:

  • Увеличение тока потребления и нагрева усилителя
  • Необходимость более мощного источника питания
  • Возможное увеличение искажений на высоких уровнях громкости
  • Обязательное использование акустики с допустимым импедансом
  • Корректная установка уровней усиления каналов

При соблюдении всех требований мостовое включение позволяет существенно повысить мощность аудиосистемы без замены усилителя. Это удобный и эффективный способ апгрейда звука.



Мостовое подключение усилителей ⋆ Doctor BASS

Подключение усилителя мостом

Сегодня разберем такую интересную возможность увеличения мощности, как подключение усилителя мостом и как подключить 2 усилителя аналогичным способом. В таком режиме один канал работает за плюс (+) а другой за минус (-), от чего в 2-2,5 раза увеличивается мощность. Результат будет зависеть от питания системы и модели усилителя.

Чаще такой режим работы используется для сабвуфера, как для самого требовательного к мощности элемента. Подключить в мост можно как два канала усилителя, так и два отдельных моноблока.

Мостовое подключение двух каналов

Итак, для мостового подключения двух каналов одного усилителя нужно с одного взять плюс (+), а с другого минус (-). Для двух и четырех канальных усилителей схемы не отличаются.

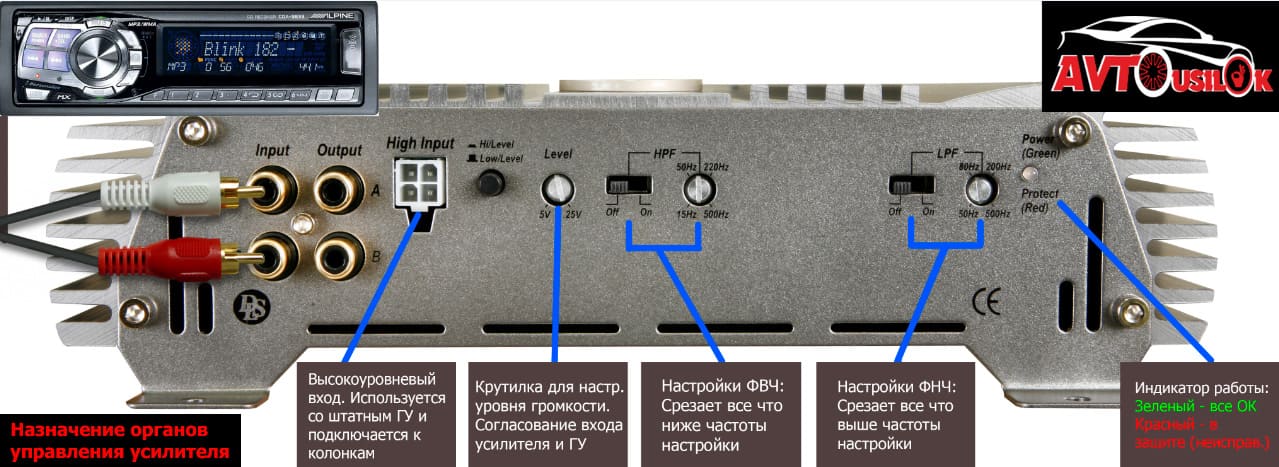

Мостовое подключение 2х канальникаМостовое подключение 4х канальника

В принципе, подключение усилителя мостом не сложная операция, для этого не нужно никаких перемычек или дополнительных соединений. Плюсовой провод от сабвуфера подключаете к плюсовой клемме (+)  одного канала, а минусовой, соответственно, к минусовой (-)  второго.

Предварительно убедитесь, что ваш усилитель поддерживает мостовое включение.

Как подключить два усилителя мостом

Master/Slave

На усилителях, предназначенных для такого соединения, имеются переключатели MASTER/SLAVE. Поэтому при мостовом подключении один из усилков будет ведущим (Master) второй ведомым (Slave), установите переключатели в этом соответствии. Именно к Master подключаются межблочные кабели (тюльпаны) от магнитолы, а от него через моно разъем сигнал передается на Slave (одинарным межблоком). Это делается для того, чтобы все настройки и управление осуществлялось с одного моноблока — с Master, то есть gain, фильтры, subsonic и т.п. будут выставляться только на нем. Не нужно брать Y разветвители, чтобы пытаться воткнуть межблочники еще и в Slave.

Если производителем заявлена работа возможность работы усилителя в мост, но нет переключателей Master / Slave, значит на нем будет сразу два гнезда с названиями, подобными — Bridge Input и Bridge Output. В таком случае,  на ведущем усилителе используете гнездо Bridge Output и соединяете его с гнездом Bridge Input ведомого.

Подключение акустических проводов

Здесь будьте внимательны и ничего не перепутайте: минусовые разъемы двух усилителей соединяем между собой; далее плюс (+) Ведущего (Master) подключаем к плюсу сабвуфера, а плюс Ведомого (Slave) к минусу сабвуфера!

Да, к сабу идут два плюсовых провода, не нужно напрягаться — все правильно. Дело в том, что на вход одного усилителя подается прямой сигнал, а для второго сигнал переворачивается на 180 градусов. Поэтому  на выходе одного растет положительный потенциал, а на выходе второго такой же но отрицательный. Прирост мощности происходит от того, что усилители или каналы (в случае использования одного уся) работают в пониженном сопротивлении. К примеру, если саб скоммутирован на 4 Ом, то каждый усилитель или канал работает в 2 Ом и т.д.

Важные моменты

    • Убедитесь, что ваш усилитель поддерживает мостовое подключение.
    • Убедитесь , что ваш усилитель или усилители поддерживают планируемое сопротивление.
    • Имейте ввиду, что при подключении двух усилителей в мост у Slave может быть отключена защита. Внимательно следите за ним.
  • Не подключайте разные каналы/усилители отдельно к катушкам.

Простое и понятное видео, о том как подключить два усилителя в мост:

Удачных подключений!


Читать еще:

  • Конденсатор для сабвуфера
  • Как настроить усилитель
  • Клиппинг или почему сгорает сабвуфер

Нажмите кнопку, чтобы поделиться материалом:

Плюсы и минусы.

Мостовой режим усилителя. — Усилители DA Stereo

akugav (Андрей)

#1

Добрый день! Всех с наступающим праздником — В

еликой Победы!!!

Расскажите пожалуйста о плюсах и (!) минусах, мостового подключения усилителя!

И посоветуйте пожалуйста усилители мощности от 0,3 до 0,5 млн. за каждый. питать будут T+A Criterion TCD 210 S

Спасибо!

akugav (Андрей)

#2

С Праздником — Великой Победы !!!

Narayan

#3

Фиг найдёшь два идентичных стереомощника, чтобы при переключении их в мостовой режим каналы звучали идентично. И это даже если мощники из одной серии, с соседними номерами.

ZAG-ушел

#4

Входное сопротивление удваивается вдвое.

1 лайк

akugav (Андрей)

#5

Вот тебе Раз! Спасибо!

Bato (Антон)

#6

В основном используют для достижения нужной мощности.
С другой стороны, сейчас и 2х200 и 2х400 купить не проблема.

Shoker (Alex)

08.Май.2017 10:03:09

#7

Плюс — удвоение мощности. Минусы — мостовая система будет хуже отрабатывать провалы импеданса у акустики, и искажения на ВЧ чуть повыше будут скорее всего (от конкретных усилителей зависит).
В общем тема актуальна больше для сабвуферов или концертных применений.

ostereo.ru (Александр Карелин)

#8

Есть АС любящие ток кушать, а есть те что предпочитаю напряжение (их меньше, но есть). Мост лучше ко вторым

akugav:

T+A Criterion TCD 210

Так из родных Т+А и смотрите б/у чтоб не переплачивать… зачем велосипеды изобретать?

.

YAMAD (Мишка Дан)

#9

Приветствую уважаемые коллеги по хобби.
Имеется акустика Penaudio Sinfonietta и вот уже года 3 как играет с мощником Atoll AM400. И закралась у меня мысля попробовать докупить второй такой мощник и переключить их в моно. Но настораживает пара моментов:

  1. Что в документации и на сайте не указывается мощность на 4 Ома, с понтом даже мерить не стали…

  2. Один авторитетный человек как-то рассказывал, что мощники должны изначально проектироваться под моно и не должны учетверять мощность относительно стерео конфигуразии того же железа, что как раз и делает Атолл.

Друзья, что скажите, стоит ли рисковать, покупать второй мощник?
Вернуть после покупки будет проблематично, ибо под заказ привезут, да в добавок из провинции я.

Тех. данные мощника — http://www.atoll-electronique.com/en/power-amplifier-am400/
Тех. данные акустики — http://www.penaudio.fi/floorstanders/9-sinfonietta

Kirillizza (Кирилл)

#10

Напиши Атолу вопрос по работе на 4 ома. Это будет самая точная информация.

3 лайка

Tigor2107 (Игорь )

#11

Акустика шикарная. По поводу второго УМ, а зачем? Мощности на 4омах он и один нормально дает, да и мостом ас ниже 8 ом нельзя подключать судя по инструкции УМ.

1 лайк

YAMAD (Мишка Дан)

#12

Кирилл, спасибо, уже написал (пока молчат), но также хотелось бы послушать мысли не заинтересованных в продаже людей. Например, что вообще может измениться (конкретно) в звуке при переходе на вот такое вот моно. Я так думаю, звук должен стать легче, объемнее, чище?

YAMAD (Мишка Дан)

#13

Спасибо за ваше мнение, прислушаюсь.

Tigor2107 (Игорь )

#14

К такой ас нужно другое усиление попробовать, если хотите что то в звуке поменять. Да и сомневаюсь что вы и эти 300вт полноценно используете.

1 лайк

Dmitry (©)

#15

YAMAD:

Друзья, что скажите, стоит ли рисковать, покупать второй мощник?

А зачем вообще мост? Если акустика поддерживает bi-wiring — то однозначно брать и подключать “горизонтальным” или “вертикальным” bi-amping’ом.

1 лайк

YAMAD (Мишка Дан)

#16

Дмитрий, спасибо, но АС имеют всего одну пару клемм.

Dmitry (©)

#17

Подождите ответа производителя, так навскидку нельзя однозначно сказать. Может быть что угодно — от резкого увеличения искажений до срабатывания защиты усилителя на низкоомной нагрузке. А может и ничего страшного происходить не будет. Графика зависимости сопротивления от частоты для ваших АС нет?

2 лайка

YAMAD (Мишка Дан)

#18

Что-то уже не хочется парится, думаю ну его нахер. Лучшее — враг хорошего. Ребята спасибо, сэкономили нервы. Но ответ производителя потом опубликую здесь как прийдет.

2 лайка

Kirillizza (Кирилл)

#19

Ты у них главное спроси — можно ли включать мостом на нагрузку 4 ома.

1 лайк

YAMAD (Мишка Дан)

#20

Именно это я у них и спросил, опираясь на факт отсутствия в тех. данных мощностных характеристик на 4 ома. Короче ждемс… ))

следующая страница →

Мостовой адаптер для усилителей мощности

Мостовой адаптер для усилителей мощности
 Эллиот Саунд Продактс Проект 14

© 1999, Rod Elliott — ESP
Обновлено в октябре 2020 г.

Обратите внимание:   Для этого проекта доступны печатные платы. Нажмите на картинку для более подробной информации.

Выходная мощность стереофонического усилителя ограничена двумя основными факторами — импедансом нагрузки и внутренним напряжением источника питания. Чтобы получить больше мощности, у человека есть ограниченный выбор, кроме покупки более мощного усилителя.

Сопротивление нагрузки можно уменьшить, но если нагрузкой является пара стандартных громкоговорителей, это нецелесообразно, так как сопротивление устанавливается самими драйверами. Увеличение напряжения источника питания, как правило, является плохой идеей, поскольку большинство коммерческих усилителей не имеют большого запаса прочности с номиналами компонентов и, вероятно, будут разрушены, если напряжение будет поднято достаточно, чтобы получить хотя бы на 50% больше мощности.

Мостовой адаптер, показанный на рис. 1, может увеличить мощность усилителя почти в 4 раза при том же импедансе, но будьте осторожны с ловушками. В основном это:

  • Усилитель должен быть рассчитан на сопротивление нагрузки, составляющее и половину импеданса подключаемых динамиков!
  • Хотя некоторые формы искажений могут компенсироваться, первичная форма нелинейности усилителя — перекрестное искажение — будет хуже, потому что…
        Оба усилителя в мостовой схеме пересекают точку нулевого напряжения одновременно
  • Чем ниже импеданс, тем больше ток, поэтому вклад каждого усилителя будет больше


Рис. 1. Базовый (обычный) соединительный адаптер усилителя мощности

Конструкция не критична, и адаптер имеет единичное усиление для каждого выхода. Естественно, следует использовать 1% металлопленочные резисторы, и выбор операционного усилителя не слишком критичен — TL072 вполне приемлем в этой конфигурации, но не стесняйтесь использовать любой операционный усилитель по вашему выбору. Обратите внимание, что если от адаптера к усилителю мощности должны использоваться соединительные провода, показанные резисторы на 100 Ом должны быть подключены последовательно с каждым выходом, чтобы предотвратить нестабильность — это важно, так как колебательный адаптер будет подавать переменное напряжение, возможно, в сотни раз. килогерц на вход усилителя, с вполне реальной возможностью разрушения выходных транзисторов. Хотя это не показано ни на одной из схем здесь, необходимы шунтирующие конденсаторы от контактов питания операционного усилителя до земли / земли — не оставляйте их, иначе операционные усилители будут колебаться !

Питание может быть подано от источника предусилителя (должно быть от ±12В до ±15В). Выход предусилителя подключается к входу адаптера, и для удобства подключите +OUT к входу левого усилителя мощности, а -OUT к входу правого усилителя.

Естественно, для стерео необходимы две схемы, а также второй (желательно идентичный) стереофонический усилитель мощности. Эта компоновка также очень полезна для преобразования посредственного стереофонического усилителя мощности в вполне приемлемый усилитель сабвуфера, обладающий достаточной мощностью (конечно, в зависимости от мощности оригинала).

Качество не так важно для сабвуфера, так как воспроизводятся только низкие частоты, а искажения усилителя ничтожны по сравнению с искажениями, генерируемыми громкоговорителем на низких частотах и ​​высоких отклонениях. Недостатком схемы, показанной выше, является то, что входное сопротивление составляет всего 50 кОм (R1 || R4), а вклад шума от U1B будет выше, чем ожидалось, из-за высоких сопротивлений.

Использование P87B в качестве переходного моста

Использование такой схемы, как P87B, имеет ряд преимуществ. Основное преимущество заключается в том, что входной импеданс может быть намного выше из-за входного буфера (U1). Хотя R102 отображается как 100 КБ, его можно уменьшить до 22 КБ или увеличить до 1 МБ (или более) без каких-либо других изменений. При высоком входном импедансе с использованием схемы, показанной на рис. 1, импеданс вокруг второго инвертирующего операционного усилителя становится чрезмерным, что вызывает проблемы с шумом. Рисунок 2 не имеет такого ограничения. Входной импеданс может вызвать некоторый шум, если импеданс источника особенно высок, но это редкость. Даже типичный ламповый предусилитель будет иметь выходной импеданс, который обычно меньше 47 кОм, поэтому R102 (и R202 — не показаны) можно увеличить до 1 МОм без потери шума.

Обратите внимание, что если схема используется с ламповым предусилителем, вам потребуется защитить входы от высокого напряжения — см. MOSFET Follower & Circuit Protection From High Voltage для получения подробной информации о том, как защитить схему от повреждения.


Рис. 2. P87B используется в качестве перемычки

Использование схемы P87B означает, что предусилитель видит только импеданс, установленный R102/202 (R202 находится во втором канале), а каждый канал усилителя мощности видит импеданс источника около 100 Ом. Этот низкий импеданс означает, что при необходимости можно использовать довольно длинные межсоединения без потери высоких частот.

Громкоговоритель подключен только между + выходами усилителя, и ни одна из сторон динамика не может быть заземлена или подключена к какому-либо другому выходу усилителя — любое из этих условий Взорвет ваш усилитель.
Тестирование

У меня было несколько конструкторов, у которых были проблемы — в основном из-за неопытности. Я занимаюсь этим так долго, что часто забываю, что многие из моих читателей — новички, и это выглядит очень просто, так что они сразу же начинают решать проблемы, которые я не осветил. Я постараюсь немедленно исправить ситуацию!

Когда устройство собрано, после проверки правильности питания (не более ±15 В) необходимо выполнить некоторые базовые тесты.

  • Во-первых, убедитесь, что на выходах нет заметного смещения постоянного тока. Как правило, оно должно быть не более 5 мВ, а обычно и меньше. Более 50 мВ означает, что у вас могут быть проблемы, поэтому выключите и внимательно проверьте свою работу. Некоторые операционные усилители могут иметь относительно большое смещение по постоянному току, если вход резистор (R102/202) больше 22k.
  • Подайте сигнал на вход и измерьте уровень (лучше всего для этого подойдет генератор сигналов). Попробуйте ввести около 1 В RMS.
  • Измерьте напряжение переменного тока на каждом выходе относительно земли. Он должен быть точно таким же, как вход для обоих выходов.
  • Измерьте напряжение переменного тока между двумя «горячими» (сигнальными) выходами (на разъеме или резисторах 100 Ом). Оно должно быть ровно в два раза больше входного напряжения.

Если все вышеперечисленные тесты в порядке, вы можете подключить выход вашего предусилителя ко входу адаптера. Просто в целях безопасности (и до , когда вы подключаете усилители мощности), снова измерьте выходные напряжения постоянного тока. Если клемма + OUT теперь показывает постоянное напряжение, которого раньше не было, проверьте клемму — OUT . Вы, вероятно, обнаружите, что он имеет такое же напряжение, но противоположной полярности. Это означает, что от предусилителя идет постоянный ток, поэтому используйте конденсатор (1 мкФ подойдет для любой версии) последовательно с входом, чтобы избавиться от него (или почините предусилитель, который может быть неисправен).

Если на усилителе мощности есть регулятор (или регуляторы) громкости, убедитесь, что оба канала установлены на максимум. Не подключайте громкоговоритель до тех пор, пока не убедитесь, что на выходе усилителя нулевое напряжение (±100 мВ или около того) и что нет больших колебаний напряжения при включении или выключении усилителя (или адаптера). Если возможно, сначала следует подать питание на адаптер. Его можно оставить включенным постоянно, если он питается от адаптера переменного тока, так как потребление тока очень мало.

После завершения этих тестов вы можете подключить динамик. Помните, что мощность будет в четыре раза больше, чем от одного канала усилителя при том же импедансе (увеличение на 6 дБ), поэтому перегрузка динамиков вполне возможна. Будьте предельно осторожны, особенно с дорогими динамиками.

Связующие принципы

Для тех, кто не использовал мостовое соединение или кто не понимает принципов, краткое объяснение того, как используется адаптер и как это почти в четыре раза увеличивает выходную мощность.

Прежде чем даже подумать об использовании моста, убедитесь, что используемые усилители рассчитаны (и рассчитаны) на половину импеданса динамиков. Если у вас динамики на 8 Ом, усилители должны быть рассчитаны на 4 Ом. С динамиками на 4 Ом усилители должны быть в состоянии раскачать 2 Ом — большинство не может, поэтому вы не должны пытаться шунтировать усилители на нагрузку 4 Ом. Если у вас случайно оказались колонки номиналом меньше чем 4 Ома, то даже не пытайтесь — у вас будет взорви свои усилители! Они могут выжить какое-то время, но неудача неизбежна.

Адаптер подключается между предусилителем и усилителем мощности. Усилители мощности должны быть одинаковыми — номинальная мощность, минимальное номинальное сопротивление и т. д. Как правило, используется стереофонический усилитель мощности, поэтому при подключении в режиме моста мы уверены, что усилители более или менее идентичны.

Обычно динамик подключается от выхода усилителя к земле, а колебания переменного тока ограничиваются напряжением питания усилителя. Рассмотрим усилитель мощности 50 Вт на канал — 50 Вт на 8 Ом требует напряжения сигнала 20 В RMS:

P = V 2 / R
P = 20 2 / 8
P = 400 / 8 = 50 Вт

Для достижения этого пиковое напряжение составляет чуть более ±28 В (20 × 1,414), а напряжение источника питания обычно используется около ±35 В, чтобы учесть потери и колебания сетевого напряжения.

Тот же усилитель на 4 Ома выдаст около 100Вт — при условии, что блок питания не рухнет под нагрузкой. В обоих этих примерах работает только одна сторона громкоговорителя, а другая заземлена.

Теперь, если второй усилитель подключен так, что его выходной сигнал сдвинут по фазе ровно на 180 градусов по отношению к первому (т. отрицательный на ту же сумму.


Рис. 3. Напряжения, подаваемые на громкоговоритель с помощью перемычки

На рис. 3 это показано с осциллограммами на каждой клемме динамика. Как вы можете видеть, поскольку одна клемма управляется положительно, другая управляется отрицательно на ту же величину, и хотя показана синусоида, принцип не изменяется формой сигнала. (Обратите внимание, что обе формы сигнала следует рассматривать слева направо, иначе на диаграмме будет показана нулевая выходная мощность динамиков, а это именно то, что вам нужно.0034 получит , если адаптер не используется.)

При максимальной мощности громкоговоритель на 8 Ом теперь «видит» удвоенное напряжение, которое он получил бы от одного усилителя. Используя приведенную выше формулу, мы получаем:

P = V 2 / R
P = 40 2 / 8
P = 1600 / 8 = 200 Вт

Поскольку напряжение на динамике удваивается, то, естественно, ток через него также удваивается, и именно поэтому каждый усилитель должен быть способен управлять половиной нормальное сопротивление динамика. Этот метод очень распространен в автомобильных аудиосистемах, потому что номинальное напряжение 12 В (обычно около 13,8 В при работающем двигателе) электрической системы автомобиля слишком мало для получения большой мощности, за исключением очень низкого импеданса.

Громкоговорители очень сложно изготовить, если сопротивление слишком низкое, потому что в звуковой катушке слишком мало витков провода, и эффективность теряется. Четыре Ома — разумный минимум, но даже с таким импедансом автомобильный усилитель без моста по-прежнему способен выдавать максимум около 5 Вт. При использовании моста теперь возможно около 20 Вт, при этом каждый усилитель управляет эквивалентом 2 Ом.

Это причина всех страшных предупреждений о том, что не следует заземлять ни один из выводов динамика автомобильной аудиосистемы — поскольку каждый вывод является выходом усилителя, замыкание его на землю приведет к выходу из строя усилителя мощности, поскольку выходы усилителя почти всегда имеют постоянный ток. напряжение около 6,5 В при отсутствии сигнала. При замыкании на другой провод динамика ничего не произойдет, пока не будет подан сигнал, и в результате усилитель может выйти из строя.

Тот же принцип применяется к показанному здесь мостовому подключению — никакое другое подключение, кроме подключения к динамикам, невозможно без повреждения усилителя.


Рис. 4. Соединения усилителя мощности

На приведенном выше рисунке показаны соединения динамиков. Используются только выходы усилителя +Ve, и вам нужно быть осторожным с фазировкой. Если динамик подключен к клемме +Ve не к тому усилителю (Amp2 вместо Amp1), выходной сигнал будет сдвинут по фазе на 180° по отношению к другому динамику, при условии, что он подключен правильно. Это приведет к резкой потере басов, потому что низкие частоты будут компенсированы.

В большинстве усилителей мощности Абсолютный минимум Полное сопротивление нагрузки (динамика) составляет 8 Ом, потому что каждый усилитель «видит» только половину подключенного импеданса. Будьте особенно осторожны с усилителями на ИС, такими как LM3886, так как их схемы защиты легко срабатывают при низком сопротивлении. Я предлагаю, чтобы напряжение питания не превышало ± 30 В с этими ИС при перемычке.

Автомобильные усилители

Автомобильные усилители обычно имеют одно напряжение питания, номинально +12 В по отношению к шасси. Схема, показанная выше, предполагает двойное питание, и, хотя это достаточно легко сделать, это добавляет сложности без уважительной причины. Если операционный усилитель инвертора смещен на половину напряжения батареи, он может выполнять инвертирование сигнала, и нам нужно только емкостно соединить вход и выход. Эта упрощенная версия показана ниже.


Рис. 5. Версия с односторонним питанием для установки в автомобиле

Как показано, для прямого сигнала нет буфера — он просто передается на выход. Инвертирующий каскад всегда обеспечивает сигнал, который точно равен, но противоположен (по фазе). Даже если усилитель мощности нагружает исходный сигнал, инвертор инвертирует этот пониженный уровень, чтобы поддерживать надлежащий уровень сигнала для каждого усилителя мощности. Это менее «элегантно», чем версии, показанные ранее, но и проще. Второй канал (для стерео) использует другую половину операционного усилителя и использует то же напряжение смещения ½ питания (Vcc/2), чтобы уменьшить количество компонентов.

Поскольку электрическая система автомобиля довольно агрессивна, я включил R1, C1 и D1. R1 ограничивает пиковый ток и должен быть рассчитан не менее чем на 1 Вт. Стабилитрон D1 ограничивает максимальное напряжение до 15 В, защищая операционный усилитель и C1 от перенапряжения. C1 требуется для любого операционного усилителя в обход источника питания. Входящий сигнал не буферизуется — он подается непосредственно на один вход усилителя мощности, а инвертированный выход подается на другой.

Схема, показанная на рис. 4, настолько проста, насколько это вообще возможно, но она все равно будет хорошо работать. Однако вы не можете использовать для этого печатную плату, потому что шина питания ½ не предназначена для правильного смещения операционных усилителей для обеспечения правильной работы.

Основной индекс Указатель проектов
Уведомление об авторских правах. Эта статья, включая, помимо прочего, весь текст и диаграммы, является интеллектуальной собственностью Рода Эллиотта и защищена авторским правом © 1999. Воспроизведение или повторная публикация любыми средствами, будь то электронными, механическими или электромеханическими, строго запрещены в соответствии с Международные законы об авторском праве. Автор (Род Эллиотт) предоставляет читателю право использовать эту информацию только в личных целях, а также разрешает сделать одну (1) копию для справки при создании проекта. Коммерческое использование запрещено без письменного разрешения Рода Эллиотта.

Журнал изменений: Обновлено 28 мая 2000 г. – добавлена ​​тестовая информация и изменен рисунок 1./ 12 января 2007 года – включена версия P87B./октябрь 2020 года – добавлены подключения усилителя мощности (рис. 4).


Мостовые модули усилителя на сайте OnlineCarStereo.com

Извини. Подходящие товары не найдены.

JL Audio VXi-HUB

Командный и оптический сетевой концентратор для усилителей серии VXi

JL Audio VXi-HUB

Командный и оптический сетевой аудиоконцентратор для усилителей серии VXi

Артикул №: 51081
