Двухтактный ламповый усилитель на EL34, 6П3С

Отличительная особенность данного усилителя в простой конструкции, легкой повторяемости и работе выходного каскада в двух режимах – ультралинейном и триодном. Автор данной схемы — Анатолий Манаков.Входной каскад усилителя построен на лампе 6Н9С, выходной – на лампах EL34 или 6П3С. Выходная мощность усилителя с лампами EL34 составляет 16 Вт в ультралинейном включении и 8 Вт в триодном включении. С лампами 6П3С мощность усилителя меньше и составляет 12 Вт и 6 Вт в ультралинейном и триодном включении соответственно. Коэффициент нелинейных искажений менее 0,5 %. Чувствительность усилителя по входу составляет порядка 0,65 В.

Схема одного из каналов усилителя представлена на рис.1.

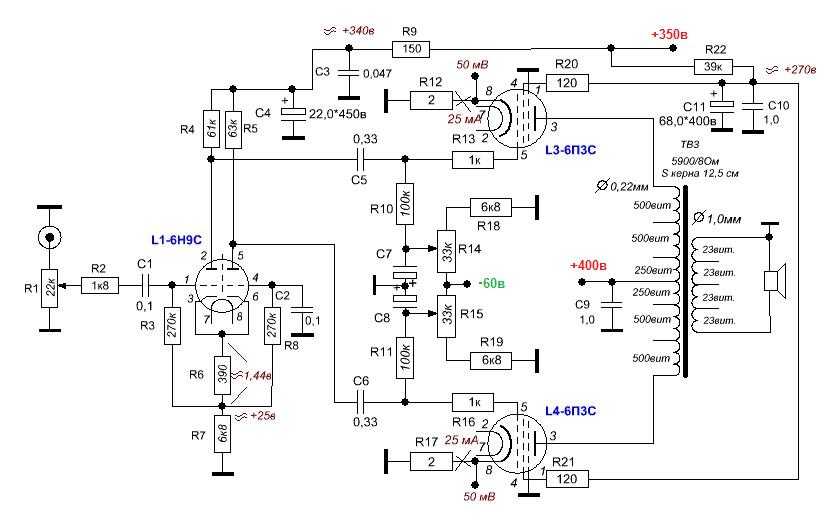

Рис.1. Принципиальная схема двухтактного лампового усилителя на EL34/6П3С


Входной сигнал поступает через регулятор громкости на сетку левого по схеме триода VL1 типа 6Н9С, снимается с его анода и поступает на управляющую сетку лампы выходного каскада и одновременно через делитель напряжения поступает на сетку правого триода 6Н9С, переворачивается по фазе и поступает на управляющую сетку второй лампы выходного каскада.
Данная схема фазоинвертора отличается от других видов фазоинверторов с резистивной нагрузкой большим коэффициентом усиления и лучшим звучанием.

С выхода фазоинвертора сигнал через разделительные конденсаторы и «антизвонные» резисторы, предотвращающие самовозбуждение выходного каскада, поступает на сетки выходных ламп.

Выходной каскад усилителя выполнен с фиксированным смещением. Напряжение смещения подается с отдельной обмотки трансформатора питания через регулируемые делители напряжения.

На выходной трансформатор сигнал поступает с анодов выходных ламп EL34/6П3С, а с него — в нагрузку. Переключателем П1 осуществляется выбор режима работы выходного каскада – ультралинейный либо триодный. Вторая сетка выходной лампы в ультралинейном режиме соединяется с отводом выходного трансформатора, а в триодном режиме – с анодом выходной лампы.

Схема блока питания лампового усилителя представлена на рис.2.



Рис.2. Принципиальная схема блока питания двухтактного лампового усилителя на EL34/6П3С


Детали. Лампы выходного каскада EL34/6П3С желательно подобрать попарно. Лампы входного каскада 6Н9С также желательно подобрать по минимальному расхождению падения напряжений на анодах триодов.

Разделительные конденсаторы C2-C4 использованы серии К78-2 на 250 вольт. Шунтирующий конденсатор C11 емкостью 4 мкФ — бумажный или пленочный на напряжение 400 В. Остальные шунтирующие конденсаторы — плёночные серии К73-17. Электролитические конденсаторы можно применить фирм “Samsung”, “Rubicon”, «Elna».

Резисторы в цепях анодов и управляющих сеток желательно применить серии ВС, остальные — серии МЛТ, подстроечные резисторы — серии СП. Регулятор громкости — фирмы Alps.

В качестве выходных трансформаторов применены трансформаторы от радиолы «Симфония». Также можно применить и другие выходные трансформаторы, рассчитанные на применение ламп EL34 или 6П3С, например, Hammond 1620.

В качестве силовой трансформатор использован ТАН107. В место него можно использовать другие трансформаторы из серии ТАН или ТС. При выборе трансформатора питания надо руководствоваться тем, что трансформатор должен выдавать переменное напряжение на анодной обмотке 250-270 вольт, при токе не менее 0,3 А для ламп 6П3С и не менее 0,4 А для ламп EL34. Для напряжения смещения обмотка трансформатора должна выдавать переменное напряжение в 40-50 вольт. В случае использования ламп 6П3С накальные обмотки трансформатора должны быть рассчитаны на ток не менее 3 А, а для ламп EL34 — не менее 4 А.

Выпрямители блока питания выполнены на диодах по мостовой схеме. Диоды шунтированы пленочными конденсаторами (на схеме не показаны). Для анодных выпрямителей использованы конденсаторы 10 нФ х 400 В, а для смещения — 1,5 нФ х 160 В.

Дроссели фильтра питания использованы от телевизоров УЛПЦТ. Также можно использовать унифицированные дроссели серии Д.

Настройка усилителя. Настройка усилителя производиться в режиме молчания. При этом вторичную обмотку выходного трансформатора усилителя необходимо нагрузить на активное сопротивление достаточной мощности, близкое к номиналу акустической системы.

Входной каскад настраивается установкой напряжения в контрольной точке КТ1 в 1,8-2 вольта путем подбора номинала резистора R4.

Для выходного каскада путём регулировки напряжения смещения резисторами R10 и R12 на управляющих сетках устанавливается напряжение 0,035-0,04 вольта (в контрольных точках КТ1 и КТ2). Такое падение напряжения на катодных резисторах R17 и R18 соответствует току анода каждой выходной лампы 35-40 мА.

Фазоинверсный каскад по переменному напряжению настраивается установкой одинакового по величине переменного напряжения на анодах входной лампы 6Н9С регулировкой резистором R7 при подаче переменного напряжения около 0,5 В с частотой 3 кГц на сетку левого триода лампы 6Н9С. Для измерения необходим вольтметр с входным сопротивлением не менее 1 мОм.

Двухтактный УНЧ 6П3С, EL34 — Ламповые Усилители

DIY » Статьи » Ламповые Усилители » Двухтактный УНЧ 6П3С, EL34

Поиск по Статьям и Справочникам

Найти:

Ламповые Усилители

Комментарии

Данный усилитель проектировался по просьбе А. Шевченко из Киева, чем обусловлена его схема, применение типов ламп и трансформаторов.

Усилитель выполнен с фиксированным смещением  ламп выходного каскада.
Сигнал через регулятор громкости поступает на сетку левого триода лампы 6Н9С, снимается с его анода на управляющую сетку лампы выходного каскада и одновременно через делитель напряжения поступает на сетку правого триода 6Н9С, переворачивается по фазе и поступает на управляющую сетку второй лампы выходного каскада. Выбор данной схемы фазоинвертора обусловлен лучшим звучанием и бОльшим коэффициентом усиления этой конструкции по сравнению с другими конструкциями фазоинверторов с резистивной нагрузкой.

Сигнал на сетки ламп выходного каскада поступает через разделительные конденсаторы и “антизвонные” резисторы, которые служат для предотвращения самовозбуждения выходного каскада при некорректном монтаже.
На управляющие сетки ламп выходного каскада также подаётся напряжение смещения с регулируемых делителей напряжения, выполненных на подстроечных резисторах.
С анодов выходных ламп сигнал поступает на выходной трансформатор, с него – в нагрузку. Выходные лампы могут работать в двух режимах–триодном, ультралинейном.
Выбор режима осуществляется с помощью сдвоенного переключателя П1.
Схема второго канала полностью идентична схеме первого.

Настройка усилителя:
Первый каскад настраивается по падению постоянного напряжения 1,8-2В в контрольной точке на катодном резисторе подбором номинала этого резистора.
Второй каскад настраивается по падению постоянного напряжения в контрольных точках на катодных резисторах 1 Ом ламп выходного каскада, путём регулировки напряжения смещения на управляющих сетках этих ламп. Падение напряжения на них должно быть 0,35-0,4В, что соответствует току анода каждой лампы 35-40мА. Наиболее “экономные” могут снизить токи выходных ламп до 25-30мА. Я думаю,  излишне напоминать о том, что все эти настройки нужно производить в режиме молчания.
По переменному напряжению фазоинверсный каскад настраивается при подаче переменного напряжения около 0,5В с частотой 3кГц на сетку левого триода лампы 6Н9С, подстроечным резистором в цепи сетки правого триода лампы выставляется одинаковое по величине переменное напряжение на анодах лампы.

При этом нужно пользоваться вольтметром с входным сопротивлением не менее 1мегОм.
При настройке вторичную обмотку выходного трансформатора усилителя необходимо нагрузить на активное сопротивление, близкое к номиналу акустической системы.
Излишне напоминать, что это сопротивление должно быть достаточной мощности.
Трансформатор  питания этого усилителя выдаёт переменного напряжения на анодной обмотке 250-270В, при токе не менее 0,3А для ламп 6П3С и не менее 0,4А для EL34. Обмотка напряжения смещения должна быть 40-50В переменного напряжения.
Накальные обмотки должны быть не менее 3А для питания накалов 6П3С и не менее 4А для питания накалов EL34.
Выпряимтели-мостовые, диоды анодного выпрямителя шунтированы плёночными конденсаторами, анодные 10нФх400В, смещения 1,5нФх160В.
Дроссели ДР-0,4-0,34 от телевизоров УЛПЦТ  имеют 750витков провода 0,31 на железе Ш16 х 21, активное сопротивление 16 Ом, служат для фильтрации анодного напряжения и дополнительной развязки между каналами по анодному напряжению, желающие могут их не применять, если результат не важен, или нужна наименьшая стоимость, экономия на них будет примерно 2$.

Применямые детали:
Выходные лампы предварительно подобрать попарно, желательно подобрать четыре близких между собой по току анода. 6Н9С тоже желательно подобрать по минимальному расхождению падения напряжений на анодах триодов.
Разделительные конденсаторы 0,22 и 0,5мкФ  х 250В  К78-2,  или К71-7, шунтирующий конденсатор 4мкФ в средней точке выходного трансформатора  – бумажный на напряжение 400В, можно применить плёночный на это напряжение, остальные шунтирующие конденсаторы — плёночные К73-17.
Электролитические можно применить “Samsung”, “Treс”, или другие.

Резисторы в цепях анодов, управляющих сеток желательно применить ВС, остальные – МЛТ, подстроечные резисторы – СП, СПО. Регулятор громкости — самый лучший, что сможете приобрести, можно применить два раздельных.
Выходные трансформаторы  от радиолы «Симфония», можно применить другие  РР, не меньшей мощности, силовой трансформатор – ТАН107,  или другие, подобные ему,   немного большей мощности.
Чувствительность усилителя порядка 0,65В.

Для уменьшения чувствительности до 1,5В:
В фазоинверторе  применить лампу  6Н7С, резисторы в анодах заменить на номинал 33-36к 2Вт, в катоде 250-270 Ом падение напряжения на нём следует подобрать порядка 2,5В.
Резистор фильтра в цепи анодного питания уменьшить до 1-1,3к.
Следует увеличить ёмкость межкаскадных конденсаторов до 1мкФ, уменьшить номинал резисторов утечки в цепях сеток выходного каскада до 110-130к.

Выходная мощность усилителя с подобранными лампами лампами 6П3С в триодном включении 6Вт при КНИ порядка 0,3%, в ультралинейном около 12Вт при КНИ  0,5%.
При применении EL34 выходная мощность возрастёт в 1,4 раза.
Возможно применение в выходном каскаде ламп 6П6С и Ф6С, при этом ток покоя выходных ламп 25-30мА, выходная мощность в сравнении с 6П3С снизится примерно в 1,5 раза.

Удачи и хорошего звука!

Отзыв:

>Анатолий, у меня праздник. Запустил усилитель.
>Я знал, что будет хорошо, но я не ожидал, что на столько.
>Эмоции переполняют.
>Праздник ДВОЙНОЙ. Колонки выдали такое звучание!
>А я уже собирался потихоньку от них избавляться.
>Слушаю усилитель.
>Работает без всякого намека на ламповый окрас старой Симфонии. Каких-либо >искажений я не услышал. Чувствуется большой запас.
>Существенно добавилось низких. Улучшилась атака, четкость.
>Динамик 2А-12 стал как бы более контролируемым.
>Увеличилось послезвучие, это когда например, звуки-ноты дольше висят в воздухе.
>Нет никакого желания паять темброблок.
>Разница между ультралинейным режимом и триодным существенна.
>Поначалу кажется, что лучше ультралинейный. Больше напора, драйва, баса.
>При переключении в триодный режим через несколько минут отмечаешь, что баса
>достаточно и его нисколько не уменьшилось.
>А вот слух меньше напрягается, триодный звук более приятный. Технические характеристики: Диапазон частот: 80 – 20000 Гц Неравномерность АЧХ в диапазоне 80-20000 Гц: 14 дБ Характеристическая чувствительность в диапазоне 500-5000 Гц: 89 дБ Номинальное электрическое сопротивление: 4 Ом Предельная шумовая мощность: 10 Вт Предельная долговременная мощность: 20 Вт Предельная кратковременная мощность: 30 …
