Предусилитель. Предварительный усилитель: назначение, типы и принцип работы

Что такое предварительный усилитель. Какие бывают типы предусилителей. Для чего нужен предусилитель в аудиосистеме. Как работает предусилитель. Нужен ли отдельный предусилитель в домашней аудиосистеме.

Что такое предварительный усилитель и для чего он нужен

Предварительный усилитель (предусилитель, преамп) — это устройство, предназначенное для усиления слабых электрических сигналов до уровня, достаточного для дальнейшей обработки. Основные функции предусилителя:

• Усиление слабого сигнала с источника (микрофона, звукоснимателя и т.д.) до линейного уровня
• Согласование выходного сопротивления источника сигнала со входным сопротивлением основного усилителя
• Предварительная обработка сигнала (фильтрация, эквализация)
• Коммутация нескольких источников сигнала

Предусилитель располагается в начале звукового тракта, сразу после источника сигнала. Это позволяет усилить слабый сигнал с минимальными искажениями и шумами.

Основные типы предварительных усилителей

В зависимости от принципа работы и назначения выделяют следующие основные типы предусилителей:

1. Предусилители, чувствительные к току

Используются для усиления сигналов с фотоэлектронных умножителей, микроканальных пластин и других источников с токовым выходом. Имеют низкое входное сопротивление (обычно 50 Ом).

2. Предусилители, чувствительные к напряжению

Применяются для усиления сигналов с высокоомных источников, например фотоэлектронных умножителей. Имеют высокое входное сопротивление (несколько МОм).

3. Зарядочувствительные предусилители

Используются с полупроводниковыми детекторами и ионизационными камерами. Выходной сигнал пропорционален заряду на входе, что исключает зависимость от емкости детектора.

Принцип работы зарядочувствительного предусилителя

Зарядочувствительный предусилитель имеет следующие особенности:

• Охвачен глубокой отрицательной обратной связью через конденсатор малой емкости (около 1 пФ)
• Имеет высокий коэффициент усиления (более 10000)
• Амплитуда выходного сигнала пропорциональна входному заряду и не зависит от емкости детектора

Это позволяет получить стабильное усиление сигнала с полупроводниковых детекторов, емкость которых может меняться при изменении напряжения смещения.

Нужен ли отдельный предусилитель в домашней аудиосистеме

Необходимость отдельного предусилителя в домашней аудиосистеме зависит от нескольких факторов:

1. Типа используемых источников сигнала. Для проигрывателей виниловых пластинок и некоторых микрофонов отдельный предусилитель необходим.
2. Качества встроенных предусилителей в других компонентах системы. Многие современные усилители и ресиверы имеют достаточно качественные встроенные предусилители.
3. Требуемого качества звучания. Отдельные предусилители высокого класса могут обеспечить более чистое и детальное звучание.
4. Необходимости коммутации нескольких источников сигнала.

Для большинства домашних аудиосистем среднего уровня отдельный предусилитель не является обязательным компонентом. Однако в high-end системах качественный внешний предусилитель может заметно улучшить звучание.

Ключевые характеристики предварительных усилителей

При выборе предусилителя стоит обратить внимание на следующие характеристики:

• Коэффициент усиления — определяет, во сколько раз усиливается входной сигнал
• Уровень собственных шумов — влияет на чистоту звучания, особенно при усилении слабых сигналов
• Входное сопротивление — должно соответствовать выходному сопротивлению источника сигнала
• Частотная характеристика — определяет равномерность усиления на разных частотах
• Коэффициент нелинейных искажений — характеризует степень искажения сигнала при усилении

Особенности ламповых предусилителей

Ламповые предусилители имеют ряд отличий от транзисторных:

• Обеспечивают более «мягкое» и «теплое» звучание за счет особенностей работы электронных ламп
• Имеют более высокий уровень гармонических искажений, которые часто воспринимаются как приятные
• Обладают меньшим динамическим диапазоном
• Требуют периодической замены ламп и более тщательного обслуживания
• Как правило, имеют более высокую стоимость

Выбор между ламповым и транзисторным предусилителем во многом зависит от личных предпочтений слушателя и особенностей остальных компонентов аудиосистемы.

Предусилители в профессиональной звукозаписи

В профессиональных студиях звукозаписи предусилители играют критически важную роль:

• Обеспечивают качественное усиление сигнала с микрофонов и других источников
• Позволяют точно настроить уровень входного сигнала
• Часто имеют встроенные обработки сигнала (компрессия, эквализация)
• Могут добавлять характерную «окраску» звуку

Многие звукорежиссеры имеют несколько разных предусилителей и выбирают конкретную модель в зависимости от записываемого материала и желаемого звучания.

Заключение

Предварительный усилитель является важным компонентом аудиосистемы, обеспечивающим качественное усиление слабых сигналов. Выбор конкретной модели предусилителя зависит от типа источников сигнала, требуемого качества звучания и личных предпочтений. В профессиональной звукозаписи и high-end домашних системах качественный предусилитель может значительно улучшить звучание.

НУЖЕН ЛИ ВАМ ПРЕДУСИЛИТЕЛЬ, И ЗАЧЕМ?

​Для тех, кто находится на полпути к созданию своей домашней аудио системы, один из компонентов вызывает массу вопросов – это предварительный усилитель (предусилитель).

В конце концов, если у вас уже есть мощный усилитель и качественные колонки, зачем нужен еще один компонент? Однако в высококачественных аудио-видео системах, состоящих из раздельных компонентов, предусилитель играет решающую роль. Важно понимать его функции и на что следует обращать внимание при покупке.

Зачем нужен предусилитель?

Как следует из названия, предусилитель – это первая «остановка» аудио сигнала, прежде чем он пройдет  через усилитель и поступит в ваши колонки. В системе домашнего кинотеатра, предварительный усилитель выполняет две основные функции: он контролирует переключение между различными источниками сигналов линейного уровня и усиливает сигнал перед отправкой его на усилитель мощности. Слабый электрический сигнал в нем усиливается до уровня, достаточного для дополнительной обработки, предотвращая проникновение шумов и обеспечивая более чистый выход.

Если у вас есть AV-ресивер с встроенным предусилителем (AV receiver with an integrated preamp), вам не нужен специальный предусилитель. Тем не менее, многие энтузиасты домашнего театра предпочитают раздельные компоненты с предварительным усилителем-процессором и усилителем мощности, потому что эта компоновка может обеспечить более богатый, более полный звук с минимальными искажениями. Более высокий коэффициент усиления и независимое электропитание раздельных компонентов обеспечивают более чистое звучание, которого так добиваются заядлые аудиофилы..

Нужен ли вам предварительный усилитель? Если у вас есть несколько различных источников, таких как: проигрыватель виниловых пластинок, проигрыватель компакт-дисков или сетевой аудиоплеер, то да. Чем больше источников вы собираетесь подключить, тем больше преимуществ дает предварительный усилитель. Он служит центром управления для ваших аудио плееров и обеспечивает правильную маршрутизацию сигнала, оптимальное качество и истинный аудиофильский звук.

Для того чтобы достигнуть звукового совершенства, выберите предусилитель,  который предлагает самое лучшее качество звука, отвечающее вашим потребностям. Сфокусируйте свое внимание на том, как технологии и характеристики каждого компонента вносят свой вклад в звучание вашего домашнего театра.

Выберите самый лучший предусилитель-процессор для вашего домашнего театра

Подобно усилителям и AV-ресиверам, предусилители-процессоры за последние годы существенно расширили свои возможности. Чтобы в полной мере насладиться видео высокой четкости и аудио высокого разрешения, ищите модель, которая сочетает в себе безупречную конструкцию с поддержкой новейших технологий домашних развлечений.

 К примеру, Marantz AV8805 сконструирован с пристальным вниманием к мельчайшим деталям (minute attention to detail), что позволяет добиться поистине исключительного звучания, и кроме того, он оснащен самыми передовыми технологиями, чтобы остаться на современном уровне в ближайшие годы.

Этот предусилитель-процессор обеспечивает 13.2-канальную обработку, совместим с популярными 3D-аудио форматами, такими как Dolby Atmos, DTS:X и Auro-3D, и поэтому слушатели смогут максимально использовать свои комплекты акустических систем для создания трехмерных кинематографических впечатлений. Между тем, его возможности беспроводной связи придают AV8805 универсальность, необходимую для того чтобы насладиться музыкой от широкого разнообразия источников и создавать мультирумные системы.

Но, прежде всего, такой предусилитель-процессор должен выдавать чистый линейный сигнал, который позволяет вашему усилителю мощности и колонкам работать на самом высоком уровне. В AV8805 все каналы имеют 32-разрядные ЦАП AK4490, закладывающие основу для увлекательного звучания за счет декодирования файлов с предельной точностью. Гипердинамичные усилительные модули (Hyper Dynamic Amplifier Modules)  на дискретных схемных элементах предлагают ультра-широкополосный отклик, способствуя созданию обширной звуковой сцены с множеством нюансов.

Правильный предусилитель-процессор обеспечивает серьезное улучшение качества звука, которое вы получаете от раздельных AV компонентов системы домашнего кинотеатра. Найдите идеально компоненты, которые отвечают  вашим потребностям путем просмотра полной линейки продуктов (bro wsing the full selection), имеющихся у компании Marantz.

Для чего нужен предусилитель и как его выбрать

Рассказываем об основных функциях, характеристиках и особенностях предварительных усилителей: влияние на характер звука, соотношение «сигнал/шум» и самые заметные компании-производители.

Объяснить, что собой представляет предварительный усилитель (коротко — предусилитель, от англ. «preamp» — прим. ред.), можно так: это устройство, предназначенное для увеличения слабого сигнала до определенного заранее заданного уровня.

Исходя из назначения, предусилитель должен находиться как можно ближе к источнику сигнала, которым может быть микрофон, музыкальные инструменты, высококачественный проигрыватель, радиоприемный тюнер и многое другое. Чаще всего предусилитель используют с аппаратурой классов Hi-Fi (High Fidelity — то есть соответствующей определенным высоким техническим стандартам) и Hi-End (чисто субъективная оценка, которую можно определить как «все ради качества звука»).



Характеристики и роль в создании звука

Казалось бы, зачем приобретать и устанавливать предусилитель как отдельный прибор, когда его интегрированные собратья уже есть в современной аудиоаппаратуре (в частности, в некоторых моделях микшерных пультов)? Смысл в том, что микрофонные предусилители, выполненные в виде отдельного блока, обеспечивают  более качественную передачу звука, чем встроенные предусилители микшеров и имеют, как принято говорить, свой «характер звучания».

Какие технические возможности должен обеспечивать предусилитель? Во-первых, это количество входных каналов. Нужно исходить из того, сколько микрофонов (или иных источников аудиосигнала) нужно задействовать одновременно. Опция обеспечения подачи фантомного питания для микрофонов практически всегда присутствует: должна быть предусмотрена возможность отключения питания при необходимости. У модели должна быть ручная регулировка усиления сигнала (gain): она может быть плавной или ступенчатой. В предусилителе может присутствовать фильтр нижних частот. Эта функция позволяет отсекать от сигнала все возможные низкочастотные помехи, в том числе различного рода наводки, гул некоторых инструментов и т.п.

Еще один параметр, который показывает качество изделия — соотношение «сигнал/шум»: оно должно быть как можно больше. Главное здесь — чтобы предусилитель сам имел минимальный уровень шума. Также у высококачественного предусилителя могут быть (а могут и не быть, и это вовсе не показатель, что он хуже) индикаторы сигнала и перегрузки и переключатели входов.

О работе этих приборов бытуют два основных мнения. Первое — что предусилитель не должен ничего привносить «от себя», а просто выполнять функцию очистки сигнала от помех и доведения его до нужного уровня. Второе — что предусилитель должен обладать такими параметрами, как музыкальность, яркость, теплота и прозрачность сигнала. Как правило, люди, придерживающиеся второго мнения, утверждают, что всеми этими параметрами обладают ламповые усилители, в отличие от полупроводниковых.



Основные производители

Audient Ltd.

Audient ASP 800

Компания из Великобритании Audient Ltd., основанная в 1997 году, представляет восьмиканальный микрофонный предусилитель модели ASP880. Все параметры, о которых говорилось выше, здесь весьма подробно описывает спецификация: аппарат имеет восемь каналов высококачественных микрофонных предусилителей. Каждый из них построен на дискретных элементах, они работают в режиме класса A. Это позволяет получить расширенную полосу пропускания с границей шумового диапазона, близкой к теоретическому пределу Джонсона. Назван он так в честь Джона Джонсона, который в 1928 году впервые открыл и описал шумы в проводниках. Еще одна модель, этой компании — ASP800.



Manley Laboratories, Inc.

Manley Force Four Channel Mic Preamp​

Компания из США Manley Laboratories, Inc. особо выделяет, что все исследования и разработки, сборка, тестирование и контроль качества выполняются с «точностью и гордостью» на заводе Manley, расположенном в 35 милях к востоку от Лос-Анджелеса. Из ее линейки предусилителей посмотрим модель Manley Force Four Channel Mic Preamp, уже название которого сообщает, что аппарат имеет четыре входа с отдельным усилителем на каждый и выполнен на лампах. Так что истинные любители «мягкого» лампового звука будут довольны.

Universal Audio, Inc.

Universal audio 4-710d

Компанию Universal Audio, Inc. основал инженер студийной записи и звукорежиссер Билл Патнэм в 1958 году в США. Она остается одной из ведущих фирм, производящих продукцию для звукозаписи: с аппаратурой Universal Audio работают профессиональные звукорежиссеры по всему миру.

Prism Media Products Ltd.

Prism Sound Maselec MMA-4XR Four Channel Mic Pre

У одного из аппаратов британской компании Prism Media Products Ltd. довольно длинное название — Prism Sound Maselec MMA-4XR Four Channel Mic Pre. Эта модель имеет четыре микрофонных входа и выполнена на полупроводниках.

Forusrite Audio Engineering Ltd.

Восьмиканальный микрофонный предусилитель Forusrite ISA 828

Еще одна британская компания — Forusrite Audio Engineering Ltd. предлагает восьмиканальный микрофонный предусилитель Forusrite ISA 828. В аннотации говорится, что он может буквально все — подарить «вторую жизнь» старым моделям микрофонов или достойно и с высоким качеством передать все лучшее от современных моделей.

Заключение

Предусилители в современной студии — как костюмы в гардеробе истинного денди: их никогда не бывает много. У каждого из них свои индивидуальные особенности, свои оттенки звучания. Не стоит экономить при покупке аппаратов этого класса, ведь совместное взаимодействие правильно выбранных компонентов аудиотракта — от микрофона до аудиоколонок — определяет, каким будет в итоге звучание.



Источник

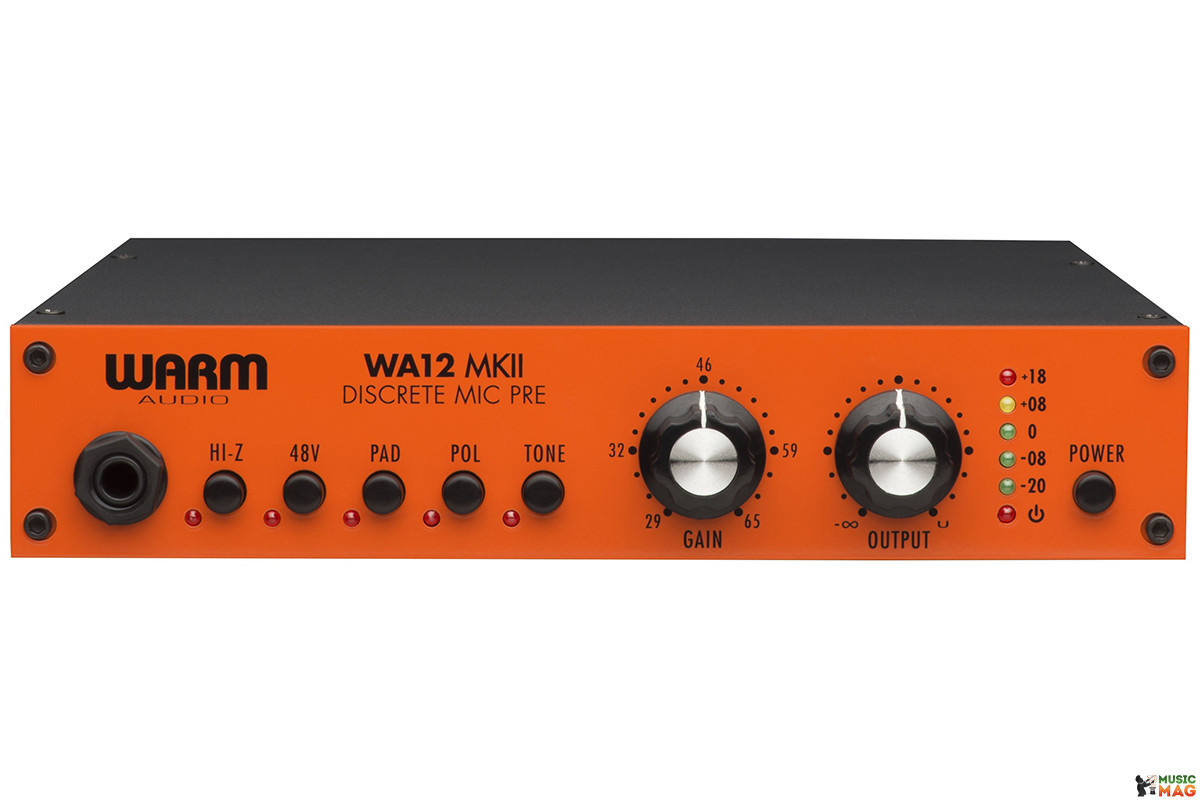

Что такое микрофонный предусилитель и зачем он вам нужен?

Знаете ли вы, что вообще-то микрофонный сигнал очень слабый? Для записи микрофона на студии требуется много гейна. Его уровень обычно находится в диапазоне 40-60 дБ!

Микрофонный предусилитель, он же микрофонный преамп (mic preamp), усиливает сигнал микрофона или иных инструментов (например, электрогитары) до стандартного рабочего уровня большинства звукозаписывающего оборудования. Пользоваться микрофонным преампом жизненно необходимо. Без него мы вряд ли бы могли расслышать что-либо на записях с микрофона.

Отсюда следует, что микрофонный предусилитель также предельно важен в рамках домашней студии.

В данной статье мы рассмотри разные типа микрофонных предусилителей и обсудим, стоит ли тратиться на выделенный микрофонный предусилитель.

Не уверен почему, но с этим встречаюсь постоянно. Итак, во-первых, не стоит путать микрофонный предусилитель и фантомное питание. Микрофонный преамп служит для усиления сигнала микрофона, в то время как фантомное питание — просто поставляет питание микрофону для того, чтобы тот мог работать. Это совершенно разные вещи.

Конденсаторный микрофон должен получать 48 вольт фантомного питания для функционирования. Как только микрофон заработает, вступает в силу преамп, который усиливает сигнал для выравнивания уровня.

Стоит отметить, что большинство хороших предусилителей, будь то встроенных или внешних, умеют подавать фантомное питание.

Отличные новости состоят в том, что практически каждый аудиоинтерфейс сегодня по стандарту имеет встроенный преамп. Так что, если у вас есть аудиоустройство с микрофонным входом, то значит и предусилитель у вас тоже есть. Если у вас есть звукозаписывающий интерфейс с кучей входов, то на каждый канал выделен свой предусилитель

Большинство современных USB и Thunderbolt аудиоинтерфейсов ко всему прочему великолепно сконструированы. За годы технология успела значительно продвинуться так, что даже в самых доступных, компактных моделях установлены достойные преампы.

Микрофонные предусилители встроенные в популярные аудиоинтерфейсы базового уровня от Focusrite, PreSonus и Audient порождают чистый, отчетливый звук. Audient даже могут предложить микрофонный предусилитель из крупноформатных консолей для сведения в корпусе доступного интерфейса iD4.

Тем не менее стоит отметить, что чем дороже интерфейс, тем лучше преамп, и при шаге вперед именно внешние предусилители способны выдать максимально доступное качество звука. Давайте обсудим немного это.

Внешние микрофонные предусилители стоят весьма дорого. Вы могли их видеть в профессиональных студиях звукозаписи в стойках. Если инженер решает использовать внешний предусилитель, то ему необходимо обойти предусилители, встроенные в аудиоинтерфейсы и микшеры.

Внешние предусилители могут быть очень дорогими и стоить как микрофоны. У каждого инженера и продюсера обычно есть свой любимый предусилитель и его настройки. То же касается микрофона и комбинаций преампов, что выливается в уникальный желаемый звук. Аналоговые ламповые предусилители разнятся в цене, но обычно они стоят весомо.

Так как вы потратили деньги на звукозаписывающее оборудование, то значит ожидаете получить соответствущее тратам качество. Большинство профессиональных студий имеют в своем распоряжении широкий спектр разнообразных микрофонных преампов для того, чтобы был выбор, так что, если вы часто записываетесь на студии, то, возможно, на предусилители сильно тратиться не стоит, ведь даже на дешевых интерфейсах они все равно установлены.

Микрофон и его усилитель сильно влияют на тональные качества записи. Преампы точно так же, как и микрофоны, имеют свой неповторимый характер.

В отличие от плагинов или встроенных преампов, внешние усилители могут предложить более высокое качество записываемого звука. Это становится заметно на высоких уровнях гейна и в связке с микрофонами с особо низким уровнем входного сигнала. А еще внешние преампы славятся за свои уникальные характеристики.

Зачастую единственным способом добиться определенного звучания является правильный подбор внешнего предусилителя.

Стоит ли покупать внешний предусилитель зависит от того какой у вас опыт, потребности и чего хочется достигнуть в домашней студии.

Если вы только начинаете свой путь в записи на дому и хотите создать демо, то определенно стоит пока отдать предпочтение преампам, встроенным в аудиоинтерфейсы. Это не только удобно и доступно, но и вполне неплохо по звучанию.

Есть ряд факторов, которые стоит учесть перед покупкой серьезного дорогостоящего микрофонного предусилителя, например:

• Микрофон

• Расположение микрофона

• Комнату и окружающее пространство

• Качество записываемого материала

• Качество музыкальных инструментов

Перед тем как винить в качестве записи предусилитель, обязательно убедитесь что все остальное точно в порядке. Например, если вы записываете электрогитару, удостоверьтесь, что она настроена и натянуты свежие струны. С другой стороны, если вы уже нормально вложились и чувствуете, что опыта у вас достаточно, то и докупить оборудование, которое явно расширит ваши возможности, вполне хорошая идея.

Отсюда следует, что, да, совершенно точно покупка выделенного микрофонного усилителя того стоит!

Источник.

Предусилители

Предусилители     Амплитуда сигналов детекторов, как правило, недостаточна для срабатывания регистрирующих и анализирующих устройств. Так у импульсных ионизационных камер и полупроводниковых детекторов она составляет единицы – сотни микровольт. В то же время динамический диапазон входных сигналов таких, например, приборов как АЦП (Аналого-цифровой преобразователь) обычно составляет 0-10 В. Поэтому сигналы детекторов необходимо, как правило, усиливать в 102-107 раз в зависимости от типа детектора и энергии регистрируемого излучения. Обычно усилительное устройство состоит из двух частей – предусилителя и основного усилителя. Основная задача, которую выполняют предусилители — это усилить и преобразовать сигнал с детектора без заметного ухудшения отношения сигнал/шум. Предусилитель располагается как можно ближе к детектору, чтобы свести к минимуму паразитные емкости и наводки на входные цепи. Регулировки, необходимые для оперативной работы, в предусилителе сведены к минимуму. Основной усилитель располагается обычно за радиационной защитой, часто на довольно большом расстоянии от предусилителя и детектора.     В предусилителях используются различные способы обработки сигналов, в зависимости от типа детектора и от того, измеряется ли амплитуда (энергия) или время.      Сигналы от детекторов некоторых типов, таких например, как сцинтилляторы с фотоэлектронными умножителями (ФЭУ), довольно велики, что при временных измерениях и простом счете событий позволяет соединять их непосредственно с быстрыми усилителями с малыми входными сопротивлениями. А при измерении энергии использовать относительно простые предусилители, с учетом того, что они не будут вносить заметного ухудшения в итак невысокое разрешение этих устройств.     Для рентгеновской и гамма-спектроскопии, спектроскопии заряженных частиц часто используются детекторы с существенно лучшим энергетическим разрешением, такие как кремниевые и германиевые детекторы и пропорциональные счетчики. Сигналы с этих детекторов малы и важно, чтобы входные цепи предусилителей были малошумящими. Для этого во входных цепях зарядочувствительных предусилителей используют полевые транзисторы. Предусилители для кремниевых и германиевых детекторов заряженных частиц и пропорциональных счетчиков обычно работают при комнатной температуре. Однако для гамма и рентгеновской спектроскопии высокого разрешения, когда германиевые и кремниевые детекторы работают при азотной температуре, полевые транзисторы предусилителей для уменьшения шума также охлаждают и они помещаются внутри криостата. Предусилители чувствительные к току     Сигналы с некоторых ФЭУ и микроканальных пластин довольно велики  и имеют короткие передние фронты. Обработка сигналов для счета событий и извлечения временной информации в этих случаях может оказаться довольно простой. Эти устройства имеют высокое выходное сопротивление, и токовый сигнал с их выхода образует сигнал напряжения на волновом сопротивлении кабеля (чаще всего 50 Ом), служащим сопротивлением нагрузки, может оказаться достаточным для подачи непосредственно на вход быстрого дискриминатора. Однако обычно усиление сигнала все же оказывается необходимо. Рис. 1. Упрощенная схема предусилителя чувствительного к току     Входное сопротивление предусилителя чувствительного к току равное 50 Ом обеспечивает хорошее согласование с волновым сопротивлением кабеля (50 Ом). Импульс тока  преобразуется в импульс напряжения. Если время нарастания предусилителя мало по сравнению со временем нарастания импульса с детектора и коэффициент усиления предусилителя k, амплитуда импульса напряжения на выходе предусилителя будет Vout = 50 Iink, где Iin — амплитуда токового импульса с детектора.     При временных измерениях с использованием ФЭУ и микроканальных пластин основной вклад во временное разрешение вносят флуктуации времени пролета электронов в этих устройствах. Однако если необходимо использовать предусилители чувствительные к току, то их вклад во временную неопределенность также нужно учитывать при выборе конкретных устройств.     Предусилитель со временем нарастания заметно меньшим, чем время нарастания сигнала с детектора, не уменьшит времени нарастания выходного сигнала, но увеличит шумы за счет неоправданно широкой полосы пропускания предусилителя, что приведет ухудшению временного разрешения. Предусилитель с заметно большим временем нарастания (соответственно с узкой полосой пропускания), чем у импульса с детектора уменьшит шумы, но увеличит время нарастания выходного импульса и увеличит временную неопределенность. Лучше всего использовать предусилитель со временем нарастания близким к времени нарастания сигнала с детектора. Предусилители чувствительные к напряжению Рис. 2. Упрощенная схема предусилителя чувствительного к напряжению     Для извлечения амплитудной (энергетической) информации от таких устройств как ФЭУ и микроканальные пластины обычно используют предусилители чувствительные к напряжению.     Предусилители чувствительные к напряжению имеют высокое входное сопротивление (~5 MОм). Токовый импульс детектора интегрируется на паразитных емкостях детектора и входа предусилителя. (Суммарно эти емкости имеют величину от 10 до 50 пФ.) В результате получается импульс напряжения с амплитудой пропорциональной заряду токового импульса и со временем нарастания равным его длительности. Сопротивление, включенное параллельно с входной емкостью, определяет экспоненциальный спад с постоянной времени  ~50-250 мкс. Усилитель, который служит буфером, имеет коэффициент усиления  ~1. Резистор на выходе имеет сопротивление равное волновому сопротивлению кабеля (обычно 50 или 100 Ом) и служит для поглощения отраженных сигналов в длинных кабелях.      Предусилители чувствительные к напряжению обычно не используются с полупроводниковыми детекторами. В этих предусилителях амплитуда выходного импульса обратно пропорциональна величине паразитной емкости. Небольшое перемещение соединительного кабеля меняет паразитную емкость на десятые доли пикофарады и соответственно величину выходной амплитуды. Для полупроводниковых детекторов, имеющих энергетическое разрешение лучше 1%, это заметно его бы ухудшало. Кроме того, емкости полупроводниковых детекторов часто зависят от смещающего напряжения. Поэтому для полупроводниковых детекторов обычно применяются предусилители другого типа, так называемые зарядочувствительные предусилители. (Однако в физике высоких энергий при работе с вершинными кремниевыми детекторами, учитывая стабильность их выходной емкости, предусилители  чувствительные к напряжению с успехом используются) Зарядочувствительные предусилители     Зарядочувствительные предусилители в основном применяются с полупроводниковыми детекторами и ионизационными камерами.     Отличительная особенность полупроводниковых детекторов состоит в том, что их емкость CD зависит от смещающего напряжения (CD ~ Uсм-1/2). Изменение напряжения смещения приводит к изменению емкости детектора и соответственно к изменению сигнала на его нагрузке. Действительно, в случае интегрирующей цепи на входе усилителя чувствительного к напряжению, амплитуда импульса напряжения Ui = Q/CeQ/CD, где Ce = CD + Свхода, Обычно CD >> Свхода. Рис. 3. Упрощенная схема зарядочувствительного предусилителя     Такие изменения амплитуды сигнала крайне нежелательны для спектрометров с полупроводниковыми детекторами, обладающих хорошим разрешением. Поэтому в предусилителях для полупроводниковых детекторов принимаются меры, исключающие влияние емкости детектора на величину сигнала. Такой предусилитель охватывается отрицательной обратной связью по заряду с помощью конденсатора небольшой емкости C1  (см. рис. 3). Коэффициент усиления схемы без обратной связи должен быть большим (часто больше 10000).     Определим амплитуду сигнала на выходе такого предусилителя, полагая, что частица образует в детекторе заряд Q. Этот заряд распределяется между Ce и C1.Можно записать Q = Qe + Q1, Qe = CeUin, Q1 = C1(Uin – Uout), Uout = kUin. Решая относительно Uout, получим Uout = Q/[(Ce + C1)/k + C1]. Так как коэффициент усиления k большой, соответственно (Ce + C1)/k << C1 и Uout Q/ C1. То есть амплитуда выходного сигнала предусилителя определяется зарядом, образованным ионизирующей частицей в детекторе и емкостью обратной связи и практически не зависит от емкости детектора и, соответственно от напряжения смещения на нем.     Емкость обратной связи C1 должна иметь высокую стабильность. Ее величина обычно ~1 пФ. Меньше ее сделать трудно, т.к. возрастает влияние паразитных емкостей, ухудшающих стабильность системы.     Оценим чувствительность предусилителя для измерений с кремниевым детектором при комнатной температуре с емкостью C1 = 1 пФ. Для образования одной пары электрон-дырка в кремнии необходимо 3.62 эВ. Тогда Uout/МэВ = (106.1.6.10-19/3.62)/10-12 = 44 мВ/МэВ.     Параллельно конденсатору подключают резистор R1. Этот резистор обеспечивает обратную связь по постоянному току и фактически является сопротивлением нагрузки детектора. Время экспоненциального спада определяется постоянной времени R1C1.     Шумы зарядочувствительного предусилителя определяются входным транзистором, входной емкостью, токами утечки и сопротивлением обратной связи. В качестве входного транзистора обычно используется полевой транзистор. Емкости стараются сделать меньше, используя короткие с малой емкостью кабели и т. п. Сопротивление выбирают как можно большими. Однако величина сопротивления влияет на максимальную скорость счета. Максимальная скорость счета обратно пропорциональна величине сопротивления обратной связи.     Германиевые детекторы гамма-квантов и Si(Li) рентгеновские детекторы обычно имеют гальваническую связь (связь по постоянному току) с предусилителями. В детекторах заряженных частиц сигнал обычно снимается с электрода, к которому приложено напряжение смещения. Соответственно используется емкостная связь. Кроме того, емкостная связь используется для детекторов с большими токами утечки. Зарядочувствительные предусилители с оптоэлектронной обратной связью     Как уже говорилось, для улучшения отношения сигнал/шум необходимо увеличивать сопротивление обратной связи. Однако, обычно оно не более 1 ГОм, в частности из-за того, что начинает сказываться распределенная емкость резистора. В предусилителях с очень хорошим разрешением используется оптоэлектронная обратная связь. Рис. 4. Упрощенная схема предусилителя с оптоэлектронной обратной связью     К выходу усилителя (см. рис. 4) через сопротивление R0 подключается светодиод (LED), через который течет ток iLED = Uout/R0. Интенсивность свечения светодиода пропорциональна iLED. Этот свет направляется на затвор полевого транзистора.  Ток затвора ig пропорционален попадающему на него световому потоку ig = ФiLED. В итоге можно записать ig = UoutФ/R0 = Uout/R’, Где R’ — эквивалентное сопротивление обратной связи. Обычно Ф = 10-6-10-10, R0 = 100 Ом. Соответственно R’ = 108-1012 Ом. Это эквивалентное сопротивление обратной связи в отличие от обычных резисторов практически не вносит дополнительных шумов. Однако проблема больших загрузок остается. Проблема больших загрузок и импульсная обратная связь Рис. 5. Формы импульсов с выходов предусилителя с резистивной обратной связью и усилителя с формированием на линии задержки      Длительность передних фронтов выходных импульсов предусилителя подключенного к детектору с малым временем собирания зарядов определяется предусилителем и обычно составляет 10-100 нс. При работе с детекторами с большим временем собирания зарядов, такими как NaI(Tl), пропорциональный счетчик, коаксиальный германиевый детектор, длительность передних фронтов выходных импульсов предусилителя определяется временем собирания заряда в детекторе и варьируется от 700 нс для больших коаксиальных германиевых детекторов до микросекунд для пропорциональных камер. При работе с  NaI(Tl) это время составляет ~500 нс и определяется временем высвечивания сцинтиллятора.     На рис. 5 показаны импульсы на выходе предусилителя с резистивной обратной связью. У импульсов короткие передние фронты и длинные экспоненциальные задние фронты. Последние определяются постоянной времени R1C1 (см. рис. 3), которая обычно ~50 мкс, а иногда и больше.     Выходные импульсы предусилителя «садятся» на экспоненциальные «хвосты» предыдущих сигналов. Так как обычно амплитуды сигналов разные и время их появления случайно, отклонение от базового уровня хаотично. По мере увеличения скорости появления событий возрастают наложения сигналов, и соответственно возрастает отклонение от базового уровня. Это отклонение ограничивается напряжением питания, которое и определяет максимальную скорость регистрации без искажений выходных импульсов. В усилителе длинные «хвосты» импульсов заметно укорачиваются (это проиллюстрировано на рис. 5). Рис. 6. Схематическая иллюстрация импульсной обратной связи     Для того чтобы минимизировать шумы и при этом обеспечить высокую скорость регистрации были разработаны схемы с импульсной обратной связью. Используется два способа реализации импульсной обратной связи — оптоэлектронная импульсная обратная связь, которая обычно применяется с Si(Li) детекторами для рентгеновской спектрометрии и транзисторная импульсная обратная связь, которая обычно применяется с германиевыми детекторами. В том и другом случае сопротивление обратной связи заменяется специальными цепями, которые включаются только на короткое время необходимое для разряда емкости обратной связи.     Когда сопротивление обратной связи отсутствует, каждое регистрируемое детектором событие повышает уровень выходного сигнала предусилителя и, в конце концов, он достигает уровня напряжения питания Vпит (см. рис. 6а). Тогда включается схема разряда конденсатора, и выходной уровень в предусилителе возвращается в первоначальное состояние. Таким образом, предусилитель всегда находится в линейной области усиления, в том числе и при высоких скоростях поступления сигналов (загрузках).     Усилитель должен сохранить информацию об относительных величинах «ступенек» на выходе предусилителя, т.е. амплитуды импульсов на выходе усилителя должны быть пропорциональны величинам «ступенек». На рис. 6б показаны сигналы на выходе усилителя с квазигауссовым формированием импульсов. В целом почти все аналогично случаю с предусилителем с резистивной обратной связью. Однако есть одна особенность в работе усилителя с предусилителем с импульсной обратной связью. Каждый разряд конденсатора — это большой импульс отрицательной полярности. Его длительность определяется постоянными времени формирующих цепочек усилителя, коэффициентом усиления усилителя, перепадом напряжения при разряде. Обычно его длительность в два — три раза превышает длительность положительных сигналов от событий в детекторе. Во время этого сигнала регистрация событий не должна осуществляться. Для этого генерируется специальный сигнал запрета (см. рис. 6в), который может использоваться, например в АЦП, блокируя его вход. Сигнал запрета может генерироваться также в предусилителе для блокировки его выхода. [ОГЛАВЛЕНИЕ]

RNR-SHOP | Предусилитель SL/LD

NEW* |  Жми на картинку, вращай и приближай !

Полностью ламповый звуковой тракт (5 ламп 12АХ7)

с возможностью использования ламп разных производителей отдельно для чистого и перегруженного звука.

Три независимых каналa:

• CH-1 CLEAN — чистый канал.

Регулятор «GAIN» здесь играет ключевую роль и при его малых значениях звук хорошо подходит для игры переборов, ритма «боем» и т.п., а при больших значениях появляется «стекло» — кристально чистый, прозрачный звук, подходящий для блюзовых соло.

• CH-2 LEAD 1 — овердрайв канал.

Довольно значительно перегружает звук. Подходит для игры блюза, хард-рока и хэви-металла 70-х 80-х; хорошо ведёт себя и в других стилях, где не требуется «hi-gain» перегруз. Переключатель BRIGHT добавит «стекло» Вашим соло, ритм же зазвучит острее.

•  CH-3 LEAD 2 — драйв канал.

Очень плотный, агрессивный, тяжёлый и жирный HI-GAIN перегруз — «тот самый» калифорнийский саунд. Запас гейна неимоверен. Отлично чувствуется ламповая теплота и компрессия.

Ламповая петля эффектов FX LOOP

с возможностью выбора последовательного или параллельного режимов работы (SERIAL / PARALLEL), вкл/выключением отдельно на чистый/драйв каналы (CLEAN / LEAD) c помощью тумблеров на задней панели (FX ON / FX OFF) или управлением с ножного 2-х кнопочного контроллера (контроллер подключается в гнездо FSW LOOP). За счет использования лампы 12АХ7 в цепи значительно смягчается звучание транзисторных и цифровых обработок, подключенных в петлю эффектов FX LOOP.

Инструментальный вход

— расположен на задней панели для удобства коммутации в рэке.

 Выходы:

• POWER AMP — специализированный выход для подключения только во вход оконечного усилителя мощности (как предусилитель).
• PHONES — специализированный выход на наушники.
• LINE OUT — подключение в инструментальный вход гитарного усилителя (как педаль эффектов), в возврат RETURN гитарного усилителя или во вход оконечного усилителя мощности (как предусилитель).
• REC OUT — встроенный спикерсимулятор для подключения в линию и к устройствам записи.

Защитная панель

— съемная панель для защиты вакуумных ламп от механических повреждений.

УСЛОВИЯ ЗАКАЗА

• Возможна отправка в любую точку мира
• Гарантия 1 год

* В комплект поставки включен ножной 2-х кнопочный контроллер R&R FS-32 для переключения каналов предусилителя с индикацией выбора каналов.

* При полном залоге у вас есть неделя для тестирования прибора, с возможностью 100% возврата денег!

Скачать руководство пользователя



* Если не отображается кнопка «Купить» или не указана «Цена», необходимо обновить браузер до последней версии на ПК или Смартфоне.



Жми на постер, переходи на наш YouTube канал

Там тебя ждут разборы песен, кавера и демонстрация оборудования





RDC1-0034a, Дифференциальный, высокопроизводительный предварительный усилитель. OPA1632

Описание

RDC1-0034a — полностью дифференциальный предварительный усилитель НЧ. Он обеспечивает высочайшее качество звука с очень низким уровнем шума. Операционный усилитель, установленный в этот модуль — OPA1632 работает в широком диапазоне частот вплоть до 180 МГц, имеет очень высокую скорость нарастания сигнала — 50 В/мкс и усиливает аудио сигнал с исключительно низкими искажениями – 0,000023%, с максимальным отношением сигнал-шум и широким динамическим диапазоном. Дифференциальные вход и выход уменьшают гармоники четного порядка и минимизирует шумовые помехи.

Технические характеристики:

Полоса воспроизводимых частот (ограничена активным ФНЧ) — 1.6Гц…80кГц
Коэффициент нелинейных искажений THD + N @ 1 kHz — 0.000022%
Коэффициент подавления синфазного сигнала – 90дБ
Скорость нарастания выходного сигнала — 50В/мкс
Выходной ток – 85мА
Рекомендованное напряжение питания — 12В
Возможное напряжение питания – 5…30В



Схема



Монтажная схема

Для использования модуля в качестве предварительного усилителя для наших усилителей класса D, рекомендуем запитывать его напряжением 12В снимая его непосредственно с плат усилителей RDC2-0034 (TPA3255) или RDC2-0029 (TAS5630). Напряжение питания 12В нужно подавать непосредственно на вход Vin. Перемычка R9 установлена.



Схема подключения напряжения питания 12В.



Не симметричный вход.



При необходимости подать на вход не симметричный сигнал необходимо установить перемычку GND.

Примеры подключения RDC1-0034 к усилителю мощности класса D на TPA3255 (RDC2-0034)

Стерео. Мостовое включение. 2 x 300 Вт.


Моно. Параллельно-мостовое включение. 600 Вт.


Примеры подключения RDC1-0034 к усилителю мощности класса D на TAS5630B (RDC2-0029)



Стерео. Мостовое включение. 2 x 300 Вт.


Моно. Параллельно-мостовое включение. 600 Вт.


Это открытый проект! Лицензия, под которой он распространяется – Creative Commons — Attribution — Share Alike license.

Технические параметры

Техническая документация

Дополнительная информация

github Все файлы проекта

Видео

13:43

низкая цена и бесплатная доставка по Москве и Санкт-Петербургу

Предуселители наушников Behringer

Все микшерные пульты имеют один, а то и два выхода для наушников. Однако для полноценной работы двух пар наушников мало, тем более что в большинстве случаев такие разъёмы рассчитаны на простенькие «затычки» с малым импедансом. Для профессиональной деятельности важно слышать каждую ноту и каждый оттенок накладываемого эффекта, поэтому оптимальным вариантом во время выступления или записи является использование полноценных мониторных наушников; чтобы их «раскачать», сигнал приходится пропускать через специальный усилитель. Это компактное устройство подключается к основному источнику сигнала, чаще всего – к главной шине микшерного пульта, и используется для мониторного прослушивания микса звукооператорам; кроме того, на канальные входы могут подаваться сигнал напрямую с инструмента, микрофона или со сквозного канального выхода микшера. В некоторых случаях вместо подключения в выход главной шины предусилитель подключается в разрыв канала.

В ассортименте Behringer имеется линейка предусилителей, созданных специально для подключения наушников. В зависимости от моделей число каналов варьируется; кроме того, несколько по-разному реализован алгоритм маршрутизации сигнала. Однако в каждом случае через различные наушники возможно прослушивание различного же аудио или музыки, поступающей через главный вход. Первый режим используется в студиях, когда музыкантам требуется слышать исключительно свою партию, второй полезен как в студии, так и во время концерта.

Выбор предусилителя производится исходя из того, какое количество наушников планируется подключать одновременно, какой частотный диапазон и какое выходное сопротивление для них требуется, а также какие дополнительные функции могут пригодится при его использовании. Что касается количества наушников, то оно определяется количеством независимых каналов предусилителя – их может быть четыре, восемь или больше. Частотный диапазон и сопротивление у предусилителей Behringer подобраны таким образом, чтобы даже на наиболее качественных наушниках было невозможно отличить исходный звук от прошедшего предусилитель. Из дополнительных опций некоторые модели Behringer имеют эквалайзер и переключатели mute для стереофонического режима работы, а также дублирующие друг друга выходы на передней и задней панели корпуса, светодиодные шкалы уровня и в некоторых случаях – возможность каскадного подключения нескольких предусилителей.

Yamaha WXC-50 MusicCast Wireless Streaming Preamplifer (Dark Silver): Электроника

	WXC-50	WXA-50
Тип продукта	Беспроводной усилитель потоковой передачи	Предварительный усилитель беспроводной потоковой передачи
Заявление	Подключается к вашим любимым динамикам для создания потоковой аудиосистемы	Подключается к AV-ресиверу или Hi-Fi для создания потоковой аудиосистемы
Приложение MusicCast Controller	да	да
Беспроводной	Wi-Fi, Bluetooth, AirPlay, Spotify Connect	Wi-Fi, Bluetooth, AirPlay, Spotify Connect
Входы	Ethernet, USB, цифровой оптический, аналоговый, ИК, триггер 12 В	Ethernet, USB, цифровой оптический, аналоговый, ИК, триггер 12 В
Выходы	Выход предусилителя, цифровой оптический, цифровой коаксиальный, аналоговый доп. выход, триггер 12 В, сабвуфер	Динамик (2-х канальный), аналоговый доп. выход, триггер 12 В, сабвуфер
Номинальная выходная мощность	N / A	105/70/55 Вт при 4/6/8 Ом (2 канала, от 20 Гц до 20 кГц, 0,06% THD) N / A
Потоковые сервисы	Pandora, Spotify, Rhapsody, Интернет-радио Sirius XM, Интернет-радио (vTuner)	Pandora, Spotify, Rhapsody, Интернет-радио Sirius XM, Интернет-радио (vTuner)
DLNA	Версия 1.5	Версия 1.5
Форматы файлов	MP3, WMA, MPEG-4 AAC, WAV, FLAC, AIFF, ALAC, DSD	MP3, WMA, MPEG-4 AAC, WAV, FLAC, AIFF, ALAC, DSD

Зачем мне предусилитель? Home Studio Academy

Все говорят о предусилителях, но нельзя ли просто подключить микрофоны, синтезаторы и гитары к аудиоинтерфейсу? Ну и да, и нет. Вот почему.

Слово «предусилитель» может означать две вещи: а) схему предусилителя в любом устройстве; б) выделенное внешнее устройство, содержащее такую ​​схему.Назначение предусилителя — усилить сигналы низкого уровня до линейного, то есть «стандартного» рабочего уровня вашего записывающего оборудования.

Сигналы микрофона

обычно намного ниже номинального рабочего уровня, поэтому требуется большое усиление, обычно около 30-60 дБ, иногда даже больше. Гитары и басы не требуют такого большого усиления, но часто около 20-30 дБ. Даже линейные источники, такие как синтезаторы, могут потребовать некоторого усиления для соответствия студийному уровню, потому что существуют различные стандарты.Старый стандарт для домашних аудиоустройств и полупрофессиональных устройств составляет (или был) -10 дБВ, в то время как профессиональные устройства работают на уровне +4 дБн (из-за различных опорных значений напряжения разница составляет не 14 дБ, а примерно 12 дБ). Сегодня даже недорогое оборудование для домашней студии обычно рассчитано на номинальный уровень +4 дБн, но электронные инструменты по-прежнему часто работают при -10 дБВ или около того.

Итак, вам нужен предусилитель практически для любого источника звука. Но это не обязательно внешнее устройство.Большинство аудиоинтерфейсов уже имеют встроенные предусилители. И обычно они достаточно хороши, чтобы начать работу. Однако стоит отметить, что несколько более дорогие аудиоинтерфейсы поставляются с гораздо лучшими предусилителями, чем аудиоинтерфейсы начального уровня.

Позже вы можете захотеть добавить внешний предусилитель к вашей домашней студии. Но каковы именно преимущества вашего аудиоинтерфейса перед встроенными предусилителями?

• Лучшее качество звука: это становится наиболее очевидным при более высоких настройках усиления.В то время как простые схемы предусилителя часто звучат нормально вплоть до усиления примерно 40-50 дБ, звук становится все более «завуалированным», когда вы увеличиваете усиление, например для динамических микрофонов с низкой выходной мощностью. Высококачественные внешние предусилители оснащены более сложной схемой, которая сохраняет полную прозрачность даже при максимальных настройках усиления.
• Больше усиления: встроенные предусилители аудиоинтерфейса редко предлагают усиление более 60 дБ, часто меньше. Для динамических микрофонов с низким выходом, таких как ленточные, может потребоваться до 70 дБ, а иногда и больше.
• Низкий уровень шума: Некоторые внутренние предусилители на самом деле уже довольно малошумны, но если вы записываете очень тихие источники и / или используете микрофоны с низким выходом (например, ленточные микрофоны), вам может пригодиться внешний предусилитель. Проверьте данные по «эквивалентному входному шуму» (EIN): -129 dBu примерно настолько хорошо, насколько это физически возможно (с импедансом источника 200 Ом; некоторые производители измеряют с закороченным входом, что дает — по-видимому — лучшее цифры). -127 dBu по-прежнему неплохо, но все, что выше, вряд ли является улучшением по сравнению с внутренними предусилителями вашего аудиоинтерфейса.
• Особый характер звука: это, пожалуй, самая частая причина покупки внешнего предусилителя. Встроенные предусилители аудиоинтерфейсов обычно звучат довольно чисто и прозрачно, но если вам нравится особый вкус, например Слегка «грязный» ламповый звук в стиле 60-х или гладкий «винтажный» звук транзисторного устройства в стиле 70-х, вы можете получить его только от внешнего предусилителя.
• Дополнительные функции: Встроенные предусилители аудиоинтерфейсов обычно поставляются с базовым набором функций, но часто не имеют некоторых из более сложных функций, которые вы обычно найдете на внешнем предусилителе, таких как реверс фазы, обрезка низких частот или переключатели пэдов.Узнайте больше о таких функциях и о том, чем они хороши, в нашем следующем руководстве «Каковы основные функции и особенности предусилителя?»

Если вы только начинаете, забудьте о внешнем предусилителе. Вместо этого приобретите чуть более дорогой аудиоинтерфейс с приличными встроенными предусилителями. Внешний предусилитель может значительно улучшить качество звука, если вы работаете с низкоуровневыми динамическими микрофонами, включая ленточные. Для конденсаторных микрофонов с высокой выходной мощностью внешний предусилитель имеет меньшее значение.

Итог: внешний предусилитель — отличный второй шаг для улучшения качества звука или получения большего разнообразия звука, но не делайте второй шаг до того, как сделаете первый. Вы можете делать отличные записи, используя только внутренние предусилители аудиоинтерфейса и один или два высококачественных конденсаторных микрофона.

Нужен ли мне предусилитель для антенны? (CM-7777HD, CM-7777, CM-7778) — Поддержка и информация

Используйте прилагаемые схемы внизу статьи , чтобы облегчить понимание правильных подключений в вашей антенной системе.

Усилитель (предусилитель), установленный на мачте или антенне, используется в первую очередь для преодоления потерь в коаксиальном кабеле между антенной и телевизором. В районах, удаленных от ТВ-передатчиков, преодоление этой потери необходимо, так как сигналы уже слабые. В областях, близких к телевизионным передатчикам, предусилитель обычно не требуется, и он может вызвать проблемы, поскольку может привести к слишком высокому уровню сигнала.

Единственный надежный способ определить, нужен ли предусилитель, — это измерить уровни принимаемого сигнала с помощью измерителя напряженности поля.Поскольку это обычно недоступно для большинства домашних установок, определение правильного предусилителя может быть проблемой. Хороший способ определить, нужен ли предусилитель, — это ввести свой адрес в инструмент выбора антенны и просмотреть список доступных каналов в вашем регионе. Если станция, которую вы хотите просмотреть, отображается в красном или сером цвете, вы, скорее всего, заметите улучшение мощности сигнала после установки предусилителя.

Еще одна возможная потребность в предусилителе будет связана с установками с длинным коаксиальным кабелем, идущим от антенны к телевизору.Если между антенной и телевизором проложено 50 футов или более кабеля, предусилитель может обеспечить улучшение.

Еще одна ситуация, в которой можно получить выгоду от использования предусилителя, — это когда несколько ТВ-розеток питаются от одной антенны. Поскольку разветвитель, используемый для подключения нескольких телевизоров, вызывает потерю сигнала, предусилитель на антенне может помочь преодолеть эти потери за счет увеличения уровней сигнала, исходящего от вашей антенны.

Предусилитель

нельзя использовать с усиленными антеннами.

Channel Master предоставляет три предусилителя с разным коэффициентом усиления. CM-7778 имеет усиление 16 дБ. CM-7777 имеет усиление 30 дБ. А наш Amplify (CM-7777HD) имеет регулируемое усиление 17-30 дБ. В большинстве случаев, когда каналы, которые вы пытаетесь просмотреть, находятся в красной зоне, CM-7777HD при настройке низкого усиления должен иметь достаточное усиление, даже при питании до четырех телевизоров, при условии, что длина коаксиального кабеля не слишком велика. длинный. Для синей зоны и особенно фиолетовой зоны, каналов или в установках с очень длинными кабелями и большим количеством телевизоров CM-7777HD с настройкой высокого усиления может быть лучшим выбором.

Для каналов красной, синей и фиолетовой зон предпочтительно использовать предусилитель на антенне вместо распределительного усилителя / понижающего усилителя в доме. Это необходимо для того, чтобы усилитель получил сигнал достаточного уровня. Если уровни сигнала на входе в усилитель уже плохие, их нельзя улучшить путем их усиления.

В некоторых случаях может потребоваться использование предусилителя на антенне и усилителя-распределителя внутри дома, но в большинстве случаев одновременное использование обоих не дает никаких преимуществ.

В желтой, зеленой, светло-зеленой и некоторых красных зонах уровни сигнала на антенне обычно достаточно сильные, поэтому предусилитель может не потребоваться. Однако для установки с несколькими розетками и длинных кабелей рекомендуется использовать усилитель-распределитель, чтобы гарантировать, что уровни сигнала для каждой розетки поддерживаются на достаточно высоком уровне, чтобы предотвратить пропадание телевизионных сигналов.

Установка предусилителя

Предусилитель состоит из двух блоков: предусилителя и блока питания.Сам предусилитель устанавливается на антенной балке или на мачте как можно ближе к антенне. Блок питания монтируется в помещении. Питание на предусилитель подается по коаксиальному кабелю.

Предусилитель расположен как можно ближе к точке питания антенны, потому что слабый принимаемый сигнал должен быть усилен, прежде чем он будет ослаблен коаксиальным кабелем и разветвителем. Предварительные усилители, установленные дальше от антенны, обычно усиливают (увеличивают) помехи вместе с хорошими сигналами.

Блоки предусилителя

поставляются с U-образными болтами для облегчения монтажа на антенной мачте. После того, как предусилитель прикреплен к антенне или мачте, проложите отрезок коаксиального кабеля от выходного разъема антенны до входного разъема на предусилителе. Оставьте в линии передачи достаточно провисания, чтобы образовалась дренажная петля. Это предотвратит попадание воды в корпус усилителя.

Затем проложите коаксиальный кабель от выходного порта предусилителя к порту «TO AMP» устройства ввода питания. Коаксиальный кабель передает питание на предварительный усилитель.Блок питания и вставка питания монтируются в помещении, обычно возле телевизора. Вам нужно будет подключить отрезок коаксиального кабеля от порта вставки питания «К ТВ» к входу ТВ-тюнера.

Последний шаг — подключить блок питания. Поскольку они потребляют меньший ток, чем электрические часы, оставить их подключенными к розетке не будет дорого.

NF Corporation: предусилитель

Модель	Частота	Текущий шум	Усиление (В / А)	Интерфейс	Информация о продукте
SA-600 серии Широкополосный усилитель тока	SA-604F2 : От постоянного тока до 500 кГц	SA-607F2 : 2.5 фА / √H	Фиксированный 10 M / 100 M / 1 G / 10 G Зависит от модели	—
LI-76 Токовый вход предусилителя	От постоянного тока до 2 кГц (при усилении 100 млн)	2 пА / √Гц (при усилении 10k)	Переключаемый 10 тыс. / 10 млн / 100 млн	—
CA5350 Программируемый усилитель тока	DC к От 14 кГц до 500 кГц (Через настройку усиления)	2.От 5 фА до 6 пА / √Гц (Через настройку усиления)	Переключаемый От 10 кОм до 10 G и x1 или x10	GPIB / USB
CA5351 Программируемый усилитель тока			Переключаемый От 1 тыс. До 10 г	LAN / GPIB / USB

Предусилитель Signature BHK — PS Audio

На странице продукта просто нажмите кнопку обмена и Сохранить на выбранных продуктах и ​​заполните информацию о обмене, как требуется в форме обмена.PS Audio предлагает полную первоначальную розничную цену производителя в размере и сразу же дает скидку на вашу новую покупку.

Скорректированная розничная цена :

При выезде мы будем взимать только скорректированную розничную цену.

Отдел продаж PS Audio рассмотрит все претензии по обмену в течение 48 часов. Мы подтвердим подлинность первоначальной розничной цены производителя вашего обменного пункта и свяжемся с вами по телефону или электронной почте, если увидим какие-либо расхождения.Как только вы получите от нас подтверждение заказа по электронной почте, ваше предложение обмена было принято.

Мы также вышлем вам по электронной почте RMA с номером RMA, который вы можете написать на коробке или транспортной этикетке, которую вы можете использовать для возврата вашего устройства. У вас будет 30 дней, чтобы вернуть обмен.

Что принимаем в торговле :

Мы принимаем почти все марки и модели Hi-Fi. Мы просим продавать продукцию на уровне компонентов. Что означает на уровне компонентов? Компонентный уровень относится к любому высококачественному стерео продукту, такому как предусилитель, усилитель мощности, ЦАП, фонокорректор, пара громкоговорителей, проигрыватель виниловых пластинок, наушники или CD-проигрыватель.Мы требуем, чтобы все оборудование, сдаваемое на замену, работало. Кроме того, все снаряжение, которое можно сдать в обмен, должно иметь приличный косметический вид.

Что мы делаем не принимаем в торговле :

Мы не принимаем сломанный или нефункционирующий продукт. Мы не принимаем большинство аксессуаров, картриджей, силовых кабелей и межкомпонентных соединений. Исключения могут быть сделаны в зависимости от стоимости аксессуара или кабеля. Идите вперед и введите свое предложение об обмене, и отдел продаж PS Audio рассмотрит ваше предложение.Мы упорно работаем, чтобы принять каждую сделку, которую можем

Могу ли я обменять несколько предметов?

Черт возьми! Вы можете обменять несколько предметов на сумму, не превышающую кредитного лимита. Просто нажмите «Добавить еще…» в нижней части формы обмена.

Я не знаю, может ли PS Audio принять этот обмен…

Не волнуйтесь, у вас есть варианты:

• Позвоните нам, поговорите с реальным человеком: 800 PSAUDIO (800-772-8346)
• Напишите нам, и настоящий человек ответит вам: [адрес электронной почты защищен]

Крупный мелкий шрифт

Предусилители — Микрофонные предусилители | Брюль и Кьер

ПРЕДУСИЛИТЕЛИ ДЛЯ КОНДЕНСАТОРНЫХ МИКРОФОНОВ

Конденсаторный микрофон необходимо комбинировать с предусилителем, чтобы обеспечить преобразование импеданса, некоторую фильтрацию и возможность прокладки относительно длинных кабелей без значительного ухудшения сигнала.

Предусилители

разработаны в соответствии с двумя принципами. У каждого есть свои особенности.

• Классическая конструкция предусилителя
• Конструкция предусилителя CCLD

Классические предусилители

• Классический предусилитель имеет простую для понимания концепцию. По сути, это усилитель с единичным коэффициентом усиления с чрезвычайно высоким входным сопротивлением и очень низкой входной емкостью.
• Напряжение питания может составлять либо ± 15 В постоянного тока, либо одиночное 80 В постоянного тока.
• Выходной сигнал имеет отдельный провод, как поляризация и напряжение CIC.
• Контакт 5 часто используется для передачи данных TEDS (так называемые TEDS класса II).
• CIC (калибровка впрыска заряда) возможна путем подачи сигнала (на выводе 1 разъема LEMO).

Предварительные усилители CCLD

Несмотря на то, что принцип линейного привода с постоянным током (CCLD) зародился в мире датчиков вибрации, его популярность растет в области звуковых и измерительных приложений.Различные производители продают преобразователи, использующие принцип CCLD, под разными названиями.

Преимущество CCLD в том, что для сигнала и тока питания используется один и тот же провод. Используя TEDS Class I, даже данные TEDS могут передаваться по тому же проводу (используя электронный переключатель с регулируемым уровнем, как показано на рисунке ниже).

---

Выбор микрофонного предусилителя

Brüel & Kjr предлагает большой выбор надежных и акустически оптимизированных предусилителей, которые позволяют работать в широком диапазоне условий окружающей среды.Высокий выходной ток предусилителей Brüel & Kjr позволяет использовать очень длинные кабели даже при высоком уровне звукового давления на высоких частотах.

• Предусилители доступны в размерах 1/2 и 1/4 дюйма для непосредственной установки с картриджами наиболее часто используемых размеров.
• Доступны адаптеры для микрофонных картриджей 1 дюйм и 1/8 дюйма
• Самый популярный классический предварительный усилитель 1/2 дюйма — тип 2669, который доступен в нескольких различных версиях.
• Тип 2669 сочетает в себе предусилитель CCLD и взвешивающий фильтр A в одном устройстве. Этот тип можно легко отличить от других предусилителей благодаря двум выгравированным кольцам
• Когда требуется калибровка напряжения вставки, очевидным выбором будет тип 2673.
• Тип 2695, возможно, из-за своего небольшого размера (половина длины чрезвычайно популярного предусилителя CCLD типа 2671), часто упускается из виду.

Это открывает возможности для использования экономичных коаксиальных кабелей и разъемов BNC, известных из общих контрольно-измерительных приборов.

К входу CCLD можно подключить как микрофоны, так и датчики вибрации (и многие другие датчики с выходом CCLD). По принципу работы на сигнал накладывается постоянное напряжение. Это напряжение смещения постоянного тока обычно составляет около 12 В. Дрейф смещения (в зависимости от температуры или времени) уменьшает динамический диапазон.

Из-за более низкого напряжения питания постоянного тока (обычно 20–28 В постоянного тока на выходе из внешнего интерфейса) существует некоторое ограничение верхнего предела для решения CCLD. Еще одним ограничением решения CCLD является то, что можно использовать только преполяризованные микрофоны, а CIC недоступен.

Однако во многих практических приложениях это с радостью принимается, чтобы получить преимущества решений CCLD, то есть простоту использования и дешевые кабели!

Величина напряжения смещения постоянного тока часто используется клиентской частью для обеспечения некоторых простых средств контроля кабеля. Напряжение смещения ниже определенного значения интерпретируется как короткое замыкание, а значение постоянного тока выше определенного значения как разомкнутая цепь.

Продукция по типу> Стерео предусилители

Продукция по типу> Стерео предусилители Продукты

---

Около

---

Где купить

---

Поддержка

---

Продукты по типу > Стерео предусилители:

— ЦАП Burr-Brown PCM1798 с USB, оптическим и коаксиальным входами — Коаксиальный и оптический приемники принимают все частоты дискретизации до 192 кГц, 24 бита — USB принимает до 96 кГц, 24 бит — Аналоговое управление басами с кроссоверами высоких и низких частот — Вход обхода домашнего кинотеатра для интеграции объемного звука — Регулятор уровня сабвуфера на передней панели — Сбалансированные входы и выходы — Более

— Выход на сабвуфер с аналоговым управлением басами — Режим обхода театра для подключения цифрового ресивера объемного звука — 2 многоканальных (7.1) входы для фильмов и музыки с объемным звуком — 7 стерео входов; 1 балансный вход XLR; 1 вход для фонокорректора MM / MC — 7.1-канальные балансные выходы XLR и несимметричные выходы RCA — Пользовательское именование входов — Соответствие входного уровня источника — Еще

— 2-канальный аналоговый предусилитель линейного уровня ультра-премиум класса — Звук и характеристики на 100% идентичны JC 2 — Функция Theater Bypass для бесшовной интеграции в систему объемного звучания — Прямое подключение по постоянному току с сервоприводом, без конденсаторов на пути прохождения сигнала — Сбалансированные и несимметричные входы и выходы — Полный пульт дистанционного управления, также выбирает нормальную и инвертированную полярность — Более

— 2-канальный аналоговый предусилитель линейного уровня ультра-премиум класса — Аудиосхемы, разработанные John Curl & CTC Builders — Полностью симметричная схема с двойным моно на полевых транзисторах класса A — Прямое подключение по постоянному току с сервоприводом, без конденсаторов на пути прохождения сигнала — Сбалансированные и несимметричные входы и выходы — Полный пульт дистанционного управления, также выбирает нормальную и инвертированную полярность — Более…

— Двухканальный предусилитель аудио высокого класса — Разъем на передней панели для портативного MP3-плеера с автоматическим смещением 12 дБ для соответствия уровням других источников — 7 пар входов линейного уровня — 1 входная пара может быть переключена на звукосниматель MM или MC с правильным входным сопротивлением — Можно добавить к существующей системе объемного звучания для обновления аналогового 2-канального звука — Еще

— Высококачественный двухканальный предусилитель аудио / видео — Чрезвычайно низкий уровень шума и искажений — Четыре аудиовхода; четыре композитных видеовхода — Автоматическое переключение приоритета входа — Высококачественный разъем для наушников на передней панели — Входные и выходные разъемы триггера 12 В — Двусторонний последовательный порт RS-232 с автоматической обратной связью — Подробнее. Похожие записи 04.09.2023 0 Масштабирующий усилитель: принцип работы, типы схем и применение 22.08.2023 0 Ba5406 усилитель. BA5406: Мощный двухканальный аудиоусилитель для качественного стереозвучания 15.08.2023 0 Собрать усилитель из китайских плат: Подборка проверенных плат с хорошим звуком для сборки своего усилителя мощности / Подборки товаров с Aliexpress и не только / iXBT Live Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт
