Tda2030 усилитель. Усилитель мощности на микросхеме TDA2030: схема, характеристики и применение — Производство и поставка электростанций, Бензиновые и дизельные генераторы от 1 до 100 кВт. Мини ТЭЦ на базе двигателя Стирлинга.

Как работает усилитель на TDA2030. Какие характеристики и преимущества имеет эта микросхема. Какие схемы усилителей можно собрать на ее основе. Как правильно собрать и настроить усилитель на TDA2030.

Содержание

Основные характеристики микросхемы TDA2030

TDA2030 — это популярная микросхема усилителя мощности звуковой частоты, выпускаемая компанией ST Microelectronics. Основные характеристики:

Максимальная выходная мощность: 14-18 Вт (на нагрузке 4 Ом)
Напряжение питания: от ±6В до ±18В
Класс усилителя: AB
Коэффициент нелинейных искажений: 0,5%
Диапазон частот: 20 Гц — 20 кГц
Корпус: Pentawatt (5 выводов)

Преимущества использования TDA2030

Микросхема TDA2030 обладает рядом преимуществ, благодаря которым она стала популярной среди радиолюбителей:

Простая схема включения, не требующая большого количества внешних компонентов
Высокое качество звука при относительно небольшой стоимости
Встроенная защита от короткого замыкания и перегрева

Широкий диапазон напряжений питания
Возможность работы как от двухполярного, так и от однополярного источника питания
Низкий уровень собственных шумов

Схема типового усилителя на TDA2030

Типовая схема включения TDA2030 в качестве усилителя мощности выглядит следующим образом:

Входной сигнал подается через конденсатор на вывод 1 микросхемы
Между выводами 2 и 4 включена цепь отрицательной обратной связи из резисторов

К выводу 4 подключается нагрузка (динамик)
Выводы 3 и 5 используются для подачи питания (±6…18В)
На выходе устанавливаются защитные диоды

Настройка и тестирование усилителя

После сборки усилителя на TDA2030 необходимо выполнить его настройку и тестирование:

Проверить правильность монтажа и отсутствие замыканий

Подать питание на схему без нагрузки
Измерить напряжение покоя на выходе (должно быть близко к 0)
Подключить источник тестового сигнала и осциллограф
Проверить форму выходного сигнала на различных частотах
Измерить коэффициент нелинейных искажений
Проверить работу при максимальной мощности

Возможные проблемы и их устранение

При работе с усилителем на TDA2030 могут возникнуть следующие проблемы:

Искажения звука при большой громкости — проверить напряжение питания и сопротивление нагрузки
Сильный нагрев микросхемы — улучшить теплоотвод
Фон переменного тока — проверить качество фильтрации питания
Самовозбуждение усилителя — скорректировать цепи обратной связи
Низкая выходная мощность — проверить входной сигнал и напряжение питания

Области применения усилителей на TDA2030

Благодаря своим характеристикам, усилители на TDA2030 находят применение в различных областях:

Домашняя аудиотехника (музыкальные центры, активные колонки)

Автомобильные аудиосистемы
Портативные звуковые устройства
Системы оповещения и трансляции
Учебные и экспериментальные стенды
Ремонт и модернизация бытовой техники

Сравнение TDA2030 с аналогами

TDA2030 имеет ряд аналогов с похожими характеристиками:

TDA2050 — повышенная мощность (до 32 Вт)
LM1875 — улучшенные параметры по искажениям
TDA2040 — увеличенное напряжение питания
TDA2003 — уменьшенная мощность (до 10 Вт)
TDA7294 — значительно большая мощность (до 100 Вт)

При выборе конкретной микросхемы следует учитывать требования к мощности, качеству звука и напряжению питания.

Заключение

Микросхема TDA2030 остается популярным выбором для создания недорогих и качественных усилителей мощности звуковой частоты. Простота применения, хорошие характеристики и доступность делают ее отличным вариантом как для начинающих радиолюбителей, так и для опытных конструкторов. При правильном подходе к разработке и сборке схемы на TDA2030 можно получить надежный усилитель с достойным качеством звучания.

Простой и доступный усилитель 18(14)Вт TDA2030A (TDA2030)

Наверное, один из самых простых доступных и дешевых усилителей является усилитель TDA2030A,TDA2030,TDA2050,LM1875
Преимущества усилителя:
— Во-первых, цена готового продукта
— Во-вторых, качество звука
— В-третьих, простая сборка
— В-четвертых, легко доступность
— В-пятых не боится испытаний зверских
Собрал уже, даже не знаю, сколько усилителей именно на микросхеме TDA2030A, как всегда сборка проста, и настраивать ничего не надо.

Ну, все, поехали о самой микросхеме. TDA2030A,TDA2030,TDA2050,LM1875 Hi-Fi усилитель мощности класса АВ
Имеет в себе встроенную защиту от КЗ выхода и защиту ограничения рассеиваемой мощности
Так же присутствует защита от перегрева кристалла.

Диапазон воспроизводимых частот: 20…20000 Гц

Краткие параметры микросхемы TDA2030
Напряжение питания: +/- 6-18В
лучше не превышать +/-15В
Выходная мощность КНИ 0.5% при +/-15В : 16 Вт 4Ом, 10 Вт 8Ом

Краткие параметры микросхемыTDA2030A
Напряжение питания: +/- 6-22В
лучше не превышать +/-18В
Выходная мощность КНИ 0. 5% при +/-18В : 22 Вт 4Ом ,14 Вт 8Ом

Краткие параметры микросхемы TDA2050
Напряжение питания: +/- 4,5-25В
лучше не превышать +/-22В
Выходная мощность КНИ 0.5% при +/-22В : 32 Вт 4Ом , 22 Вт 8Ом

Краткие параметры микросхемы LM1875
Напряжение питания: +/- 8-30В
лучше не превышать +/-25В
Выходная мощность КНИ 0.5% при +/-25В: 25 Вт 8Ом

Вот собственно схема TDA2030,TDA2030A,TDA2050,LM1875

Перечень используемых компонентов

C1 = 1мФ
C2 = 22мФ
C3,4,7 = 100нФ C3C4 паяются прям на дорожки на контакты конденсаторов C5C6
C5,6 = 470мФ емкость компенсационная потерям в проводах. А на фильтре для 2-х микросхем ставил 10000мФ
Максимальное напряжение подбирается в зависимости от напряжения питания 25В или 35В
R1,3 = 22к
R2 = 680
R4 = 1

По своему принципу этот усилитель является обыкновенным операционным усилителем с обратной связью. Ничего лишнего, Ку определяется по формуле Ку=1+R3/R2. Входящее сопротивление определяется резистором R1

Вот моя печатная плата. Подходит для TDA2030,TDA2030A,TDA2050,LM1875

Скачать печатную плату

усилителя TDA2030A,TDA2030,TDA2050,LM1875
Пароль от архива jhg561bvlkm556

С ув Эдуард Орлов

Похожие материалы: Загрузка…

ОДНОКАНАЛЬНЫЙ УСИЛИТЕЛЬ

ОДНОКАНАЛЬНЫЙ УСИЛИТЕЛЬ

Качественный одноканальный моно усилитель на TDA2030. Иногда бывают случаи, где нужно иметь под рукукой небольшую но качественную акустику. Вот и со мной так случилось однажды. Собрались с друзьями на шашлык в даче одного из друга и собирались выезжать через пару часов и помяли, что у нас нет самого главного — источник музыки! точнее источников было много (мобильные телефоны), а самое главное — усилитель мощности отсутствовал. И вот было решено на скорую руку, точнее за два часа изготовить одноканальный усилитель мощности и колонку. Была у меня одна единственная колонка от музыкального центра САМСУНГ, но динамик там отсутствовал.

В итоге динамик привезли друзья, а на моиx плечаx была тяжелая задача — собрать все это вместе. Повезло в одном, что дома лежал трансформатор, который несколько месяцев тому назад мотал для усилителя с двуxполярным питанием. Измерил напряжение — двуxполярное 24 вольт.

Лучший вариант конечно же был усилитель на интегральной микросxеме на TDA2050 с мощностью в 32 ватт, но тогда под рукой была только TDA2030 с мощностью 18 ватт, а времени совсем оставалось мало. У TDA2030 максимальное допустимое напряжение двуxполярное 20В, и было решено пойти на риск.

Взял диоды типа кд202б, конденсаторы и собрал блок питания. Конденсаторы с напряжением 25 вольт 2200 микрофарад поставил на питание. Это тоже риск, советую использовать конденсаторы с напряжением 35 вольт той же емкости, а если есть — ставьте побольше.

Таким образом блок питания уже был готов, а времени оставалось все меньше. Сам одноканальный усилитель был спаян за 20 минут и поставлен на радиатор от процессора компьютера.

Перед подключением усилителя очень хотелось, чтоб усилитель заработал, когда включил его — из динамика не писка! А звук был на полной громкости, но сигнал на вxод пока не подавал. Когда подал сигнал удивился очень — колонка начала играть таким образом, что казалось усилитель ламповый, даже на полной громкости звук был очень приятный и главное — высшего качества. От 2030 и не мечтал о таком звуке.

Усилитель был собран на скорую руку, следовательно времени на печатну плату не было и выполнил его навесным монтажем, после сборки, все ножки усилителя и детали покрыл силиконом для надежности, затем при помощи клея момент радиатор был прикреплен в внутри колонки, там же и трансформатор.

Регулятор громкости и гнездо вxода сзади (у нас даже не было времени поставить гнездо и сзади торчали просто два провода).

Поеxали на дачу и славно оторвались! Колонка в течении 5 часов непрерывной работы вела себя отлично. Честно говоря, ждал в каждую минуту, что она вот-вот взорвется и дым пойдет, поскольку питание усилителя на 4 вольта выше максимального. Но к счастью этого не произошло. Такие дела творились месяца 3-4, а несколько дней назад увидел эту колонку в доме у друга, который был xозяином той дачи — колонка до сиx пор работает на ура! Вот вам и рассказ о том, как на скорую руку пришлось изготовить акустику, но мой совет — в таком деле не нужно торопиться и проверять всю сборку лишний раз не помешает.

Понравилась схема — лайкни!

ПРИНЦИПИАЛЬНЫЕ СХЕМЫ УНЧ

Смотреть ещё схемы усилителей

УСИЛИТЕЛИ НА ЛАМПАХ УСИЛИТЕЛИ НА ТРАНЗИСТОРАХ

УСИЛИТЕЛИ НА МИКРОСХЕМАХ СТАТЬИ ОБ УСИЛИТЕЛЯХ

Усилитель мощности на микросхеме TDA2030

Есть много примеров, когда требуется построить (и относительно дешевый) усилитель мощности.

TDA2030 представляет собой монолитную интегральную схему в Pentawatt пакет, предназначенный для использования в качестве усилителя низкой частоты класса AB. Он обеспечивает выходную мощность 14 Вт (D = 0,5%) в 14V/4Ω на ± 14В или 28В, гарантированный выходной мощностью 12 Вт на нагрузке 4Ω или 8 Вт на 8Ω

Он может быть использован практически для любого приложения.
Мощность этого усилителя является средней среди многих усилителей, который означает, что он может найти применение в любом месте.

Пара может образовывать усилитель для стерео системы.
Этот усилитель может быть использована для завершения систем объемного звучания (например, центрального и тыловых каналов усилителя). Я использовал этот усилитель для центрального канала в моей оригинальной системе объемного звучания . Пара может быть использован для улучшения звука NICAM ® TV, или даже может быть использована для улучшения моно ТВ. Укрепляя тем 400W усилитель + в Колонки (серьезно)!

Как видно, схема довольно проста действительности. Для нее можно сделать свою собственную печатную плату.

Резисторы должны быть не менее 1/4W типа с допуском 1%. Я использовал 0.6W 1% резисторов металлической пленкой, и они работают хорошо. Конденсаторы я использовал, были электролитические для C2, C5 и C6. Во время здание, у меня не было 100uF и я использовал 220uF вместо него, это не вызовет проблем.

C1 может быть электролитический, я использовал тантала себя (не спрашивайте, почему, так как на самом деле они дороже).Некоторые читатели могут захотеть использовать полиэфирный конденсатор для ввода (C1), это будет работать также, но я не уверен, что никакой выгоды будут связаны с дополнительных расходов. Другие конденсаторы C3, C4 и C7 полиэстеровые.

Значения R5 и С8 определяются из уравнений, но я использовал 1.8k Ом для R5 и 220pF для C8 и они работают нормально.
Диоды должны быть 1N4001 или аналогичный (убедитесь, что вы припаяли их в правильном направлении).

Хороший теплоотвод имеет важное значение, и это должно быть большого размера с хорошей теплопроводностью.
Когда Вы эксплуатируете TDA2030 от источника питания (рекомендуется), необходимо изолировать устройство от теплоотвода, с помощью шайбы слюды или аналогичных. С одинарными направляющими питания это не требуется.

TDA2030 схема усилителя 20 Вт

TDA2030 печатная плата

TDA2030 35W Мостовой усилитель

Габариты, электрические параметры, характеристики, маркировка… TDA2030

<<< Схемы электрические

УСИЛИТЕЛЬ МОЩНОСТИ НА TDA2030 или TDA2050

Принципиальная схема усилителя на TDA2030 или TDA2050 приведена на рисунке 1, внешний вид — рисунок 2. Микросхема по своей сути представляет мощный операционный усилитель и принципиальная схема у нее такая же. В данном варианте реализована схема неинвертирующего включения. Для простоты сборки усилитель собран по схеме с однополярным питанием и обеспечивает на нагрузку 4 Ома до 15 Вт для TDA2030 и до 30 Вт для TDA2050.
Тут следует оговориться — это музыкальная мощность, а не шумовая, которую обычно указывают на современной аудиоаппаратуре. Основное от личие этих параметров заключается в том, что при измерении шумовой мощности в качестве тестового сигнала используют прямоугольный сигнал звуковой частоты. Разумеется, что при таком тесте выходная мощность усилителя становится максимально возможной, но назвать это музыкой врядли у кого язык повернется.
Данный усилитель мощности является универсальным кирпичиком для построения высококачественного усилителя любой конфигурации, от обычного стереофонического до мультимедийного 2. 1 или 5.1. При питании до 20 В в таком усилителе в качестве сабвуферного можно использовать мостовую схему на TDA2050 , при питании до 30 В в этой роли требуется использование более мощного усилителя, например на TDA2052

Рисунок 1. Принципиальная схема усилителя мощности на TDA2030

Рисунок 2. Внешний вид усилителя мощности на TDA2030

Технические характеристики усилителя на базе TDA2050:

	TDA2030	TDA2050
Напряжение питания	10…30 В	10…44 В
Ток потербления на «холостом ходу»	50 мА	50 мА
Коэф. усиления	26 дБ	26 дБ
Rвх	>90 кОм	>90 кОм
THD при Pвых 2/3 от максимального	0,2%	0,03%
Pвых при THD 0,5%	12Вт	24Вт
Pвых при THD 10%	18 Вт	32 Вт
R нагр не менее	4 Ома или 8 Ом

ЧЕРТЕЖ ПЕЧАТНОЙ ПЛАТЫ

Подробно о том, какой мощности нужен блок питания для усилителя мощности можно помотреть на видео ниже. Для примера взят усилитель STONECOLD, однако данный замер дает понимание тог, что мощность сетевого трансформатора может быть меньше мощности усилителя примерно на 30%.

Адрес администрации сайта: [email protected]

НЕ НАШЕЛ, ЧТО ИСКАЛ? ПОГУГЛИ:

СТРОКА ПОЛЬЗОВАТЕЛЬСКОГО ПОИСКА

Новое. Микросхемы на интернет-аукционе Au.ru

Технические параметры

Количество каналов 1

Выходная мощность, Вт 18

Напряжение питания, В ±18

Тип корпуса to220-5

Напряжение на нагрузке, В ±14

Сопротивление нагрузки, Ом 4

Вид напряжения питания двухполярное

Микросхема усилителя НЧ TDA2030A фирмы ST Microelectronics пользуется заслуженной популярностью среди радиолюбителей. Она обладает высокими электрическими характеристиками и низкой стоимостью, что позволяет при минимальных затратах собирать на ней высококачественные УНЧ мощностью до 18 Вт. Однако не все знают о ее «скрытых достоинствах»: оказывается, на этой ИМС можно собрать ряд других полезных устройств. Микросхема TDA2030A представляет собой 18 Вт Hi-Fi усилитель мощности класса АВ или драйвер для УНЧ мощностью до 35 Вт (с мощными внешними транзисторами). Она обеспечивает большой выходной ток, имеет малые гармонические и интермодуляционные искажения, широкую полосу частот усиливаемого сигнала, очень малый уровень собственных шумов, встроенную защиту от короткого замыкания выхода, автоматическую систему ограничения рассеиваемой мощности, удерживающую рабочую точку выходных транзисторов ИМС в безопасной области. Встроенная термозащита обеспечивает выключение ИМС при нагреве кристалла выше 145°С. Микросхема выполнена в корпусе Pentawatt и имеет 5 выводов. Вначале вкратце рассмотрим несколько схем стандартного применения ИМС — усилителей НЧ. Типовая схема включения TDA2030A показана на рис.1.

Микросхема включена по схеме неинвертирующего усилителя. Коэффициент усиления определяется соотношением сопротивлений резисторов R2 и R3, образующих цепь ООС. Вычисляется он по формуле Gv=1+R3/R2 и может быть легко изменен подбором сопротивления одного из резисторов. Обычно это делают с помощью резистора R2. Как видно из формулы, уменьшение сопротивления этого резистора вызовет увеличение коэффициента усиления (чувствительности) УНЧ. Емкость конденсатора С2 выбирают исходя из того, чтобы его емкостное сопротивление Хс=1 /2?fС на низшей рабочей частоте было меньше R2 по крайней мере в 5 раз. В данном случае на частоте 40 Гц Хс2=1/6,28*40*47*10-6=85 Ом. Входное сопротивление определяется резистором R1. В качестве VD1, VD2 можно применить любые кремниевые диоды с током IПР0,5… 1 А и UОБР более 100 В, например КД209, КД226, 1N4007.

Схема включения ИМС в случае использования однополярного источника питания показана на рис. 2.

Делитель R1R2 и резистор R3 образуют цепь смещения для получения на выходе ИМС (вывод 4) напряжения, равного половине питающего. Это необходимо для симметричного усиления обеих полуволн входного сигнала. Параметры этой схемы при Vs=+36 В соответствуют параметрам схемы, показанной на рис.1, при питании от источника ±18 В.

Пример использования микросхемы в качестве драйвера для УНЧ с мощными внешними транзисторами (к примеру КТ818 и КТ819) показан на рис.3.

При Vs=±18 В на нагрузке 4 Ом усилитель развивает мощность 35 Вт. В цепи питания ИМС включены резисторы R3 и R4, падение напряжения на которых является открывающим для транзисторов VT1 и VT2 соответственно. При малой выходной мощности (входном напряжении) ток, потребляемый ИМС, невелик, и падения напряжения на резисторах R3 и R4 недостаточно для открывания транзисторов VT1 и VT2. Работают внутренние транзисторы микросхемы. По мере роста входного напряжения увеличивается выходная мощность и потребляемый ИМС ток. При достижении им величины 0,3…0,4 А падение напряжения на резисторах R3 и R4 составит 0,45…0,6 В. Начнут открываться транзисторы VT1 и VT2, при этом они окажутся включенными параллельно внутренним транзисторам ИМС. Возрастет ток, отдаваемый в нагрузку, и соответственно увеличится выходная мощность. В качестве VT1 и VT2 можно применить любую пару комплементарных транзисторов соответствующей мощности, например КТ818, КТ819.

Мостовая схема включения ИМС показана на рис.4.

Сигнал с выхода ИМС DA1 подается через делитель R6R8 на инвертирующий вход DA2, что обеспечивает работу микросхем в противофазе. При этом возрастает напряжение на нагрузке, и, как следствие, увеличивается выходная мощность. При Vs=±16 В на нагрузке 4 Ом выходная мощность достигает 32 Вт.

В наличии !

цена за 1шт

реальное фото товара

Также в наличии

TDA2050/

Модуль УМЗЧ на TDA2030 для замены в неисправной аудиоаппаратуре (12Вт, 8-30V)

Принципиальная схема простого самодельного модуля усилителя мощности ЗЧ на микросхеме TDA2030, который можно использовать для замены выгоревших блоков УНЧ в аудиоаппаратуре. Часто в миниатюрных музыкальныхцентрах повреждается усилитель мощности ЗЧ.

К сожалению, далеко не всегда имеется возможность найти нужную микросхему — УМЗЧ, чтобы произвести ремонт путем её замены. В то же время, есть очень недорогая и доступная микросхема TDA2030. На базе двух таких микросхем можно отремонтировать УНЧ практически любого миниатюрного музыкального центра, конечно, если его УНЧ аналоговый, а не цифровой.

Принципиальная схема

Микросхема TDA2030 представляет собой мощный операционный усилитель, и схема включения её аналогична. Наличие внешних цепей ООС позволяет в очень широком диапазоне регулировать коэффициент усиления, что позволяет «подогнать» коэффициент усиления практически под любые параметры входного аудиосигнала.

Еще одно достоинство в широком диапазоне питающего напряжения, который при однополярном питании лежит в пределах от 8V до 30V, что так же позволяет использовать УНЧ на TDA2030 практически в любом миниатюрном музыкальном центре. От напряжения питания меняется только выходная мощность.

Рис. 1. Принципиальная схема усилителя НЧ на микросхеме TDA2030 с однополярным питанием 8-30В, 12Вт.

На рисунке показана универсальная схема включения микросхемы TDA2030 в качестве УНЧ или УМЗЧ. Резисторы R1 и R2 создают половину напряжения питания на прямом входе (вывод 1) микросхемы. Это позволяет ей питаться от однополярного источника питания.

Входной сигнал поступает на эту точку- R1-R2 А1. Плюс питания подается на вывод 5, минус на вывод 4. Выход — вывод 4. Цепь ООС, регулирующая коэффициент передачи усилителя состоит из резисторов R3, R4 и конденсатора С2. Резистор R4 сделан подстроечным, чтобы можно было регулировать коэффициент усиления уже «на месте», то есть в схеме ремонтируемого музыкального центра.

Детали и налаживание

Так как УНЧ, как обычно, будет стереофонический, то это будут две такие схемы. Резисторами R4 каждой из них можно не только установить необходимый коэффициент усиления под параметры входного аудиосигнала, но и уровнять усиление в каналах.

Замена «выгоревшего» УМЗЧ поизводится следующим образом. Нужно демонтировать неисправные микросхемы УМЗЧ, имеющегося в музыкальном центре. Затем на радиатор, предназначенный для них установить две микросхемы TDA2030, предварительно отогнув их выводы так, чтобы было удобно паять.

И на выводах микросхем объемным способом смонтировать схему, показанную на рисунке. Конденсаторы «С3», — может быть аналогичные есть в схеме музыкального центра, если они исправны, можно использовать их. Емкость С3 может быть не ниже 1000 мкФ.

Все конденсаторы должны быть на напряжение не ниже напряжения питания в конкретной схеме музыкального центра. Запитывать схему нужно от той же точки, что и питался штатный УМЗЧ. Если есть возможность, можно собрать схему на имеющейся печатной плате, на месте демонтированных неисправных микросхем, используя некоторые её дорожки.

Попцов Г. РК-07-17.

Усилитель на TDA2030 из колонок SVEN — KB-LAB Engineering

Досталось мне две платы усилителя звуковой мощности по заявлению из колонок SVEN. Так как корпусов от них не было — решено было собрать отдельный усилитель.

На две платы был всего один трансформатор (второй сгорел от перегрева).

Корпус для усилителя был взят пластиковый разборной на местном рынке.

Перед сборкой усилитель был протестирован на то, как сильно он греется. Родной радиатор, что шел в комплекте к каждой плате, имел площадь 200 см.кв. Для работы на родные акустические системы, в которых он был установлен, этого вполне достаточно — так как мощность динамиков не позволяла раскачать его сильно. Но так как его работа предполагает работу на различных системах — то и греться он будет намного сильнее. В мануале рекомендуемый радиатор для охлаждения должен быть не менее 200 см.кв. на одну микросхему.

Так как для второй платы отсутствовал трансформатор и не предполагалось собирать два усилителя — решено было использовать для каждой микросхемы отдельный радиатор.

Для их крепления к плате был использован профиль, который применяется для крепления привода центрального замка автомобиля.

После пропайки всей платы и отмывки от флюса, она приобрела более-менее человеческий вид.

Для крепления микросхем на радиаторы, расположенные по бокам платы, их пришлось вынести на проводах.

Для лучшего контакта с радиаторами, микросхемы были прикручены через термопасту и дополнительно применена прижимная скоба от советских транзисторов.

В корпусе все элементы сели довольно хорошо.

Регулировочные резисторы рассчитаны на крепление к корпусу с углублениями для скрытия фиксирующих гаек. И закрепиться на плоской передней панели корпуса не представлялось возможным без обрезания платы — решено было часть задней родной панели использовать как переходной элемент.

Входные разъемы, шнур питания и кнопка включения тоже были оставлены от колонок Sven.

После сборки усилитель был протестирован с колонками Microlab PRO3, 35АС-018, S-30 и показал хорошие результаты. Эксплуатация его предполагается с парой S-30.

Для тех, у кого будет желание повторить аналогичную конструкцию, с платы перерисовал схему .

P.S. Вопрос: «почему на фото микросхемы A2030V?». Ответ — Так как микросхемы выносились на проводах на радиатора и пришлось бы обрезать часть выводов для удобства — были применены имеющиеся в наличии микросхемы с обломанными выводами.

TDA2030 Datasheet Схемы аудио усилителя Распиновка

Если вам нужно построить схему усилителя для вашего дома. Схема усилителя звука TDA2030 может быть лучшим выбором.

Почему?

Потому что это дешевая ИС, простая в использовании. Подходит для новичков, мы создадим электроакустику, чтобы слушать себя.

В этих проектах используется ИС компании SGS TDA2030.

TDA2030 Datasheet

Который SGS сказал, что это отличный усилитель мощности IC на 5-контактной форме.И, установив схему на усилителе мощности класса AB.

TDA2030 имеет высокий выходной ток и очень низкие гармонические и кроссоверные искажения.

Также это устройство имеет систему защиты от короткого замыкания и перегрева.

Как мы экспериментируем, строим этот проект и слушаем качество звука приятно. Включаем большую громкость на несколько часов. В TDA2030 не жарко и не просто тепло. Итак, подходит для новичков, чтобы построить эту схему, чтобы слушать себя.

Технические характеристики

Используемое максимальное напряжение +/- 18 В постоянного тока
Начните работу при минимальном напряжении +/- 6 В постоянного тока
Выходная мощность драйвера питания 14 Вт при 4 Ом и 9 Вт при 8 Ом
Максимальный ток 900 мА
Диапазон частот 10 Гц-140 кГц при -3 дБ

TDA2030 Распиновка

Мне нравится эта микросхема.Потому что он похож на транзистор на ТО-220, миниатюрного размера. Так что установить его на радиатор так просто.

Посмотрите на штыревое соединение на виде сверху. Ответвитель подключается к выводу -Vs.

Посмотрите на типичную принципиальную схему приложения.

Также вы посмотрите на соединение выводов символа схемы ниже.

Интегральная схема TDA2030 — лучший выбор для создания хорошей схемы звукового усилителя. Он используется для создания выходной мощности многих усилителей от 10 до 200 Вт.

И много типов, Моно или Стерео, OTL, OCL, BCL (мостовой усилитель).

Например, супер-мост на 120 Вт — мне он нравится. Из-за небольшого размера, простоты использования и дешевизны.

Например, схемы TDA2030

Вас это интересует? Посмотрим, в каких схемах мы сможем применить его.

1 # Малый универсальный усилитель мощности, 12 Вт OTL

Многоцелевой усилитель, использующий схему TDA2030. Он имеет мощность 8 Вт (RMS) на динамиках 8 Ом.

Имеет низкий уровень шума, THD (общий коэффициент гармонических искажений) 0,1%.

Когда друзья используют источник напряжения питания 28 В на громкоговорители 4 Ом.Он имеет выходную мощность 12 Вт.

Но при высоком классе шум увеличивается в 2 раза.

Кроме того, еще три можно использовать с напряжением около 9В. Но там соответственно пропала электроэнергия.

VR1 используется для определения уровня громкости звукового сигнала.

Если вы не можете найти потенциометр 22K. Вместо этого вы можете использовать 50К.

Смотрите следующую схему лучше.

Рекомендуется: Вы хотите более высокую выходную мощность, чем эта?
Используйте TDA2050

2 # Mini 15 Вт OTL усилитель мощности с печатной платой

Это основной усилитель мощности 15 Вт OTL на громкоговорителях 8 Ом.

Вы должны использовать источник питания не менее 24 В 1 А для МОНО.

Усилитель мощности звука, 15 Вт

Это указано в топологии печатной платы, которую вы можете попробовать собрать в этом проекте.

Печатная плата усилителя мощности OTL 15 Вт с использованием TDA2030

Список компонентов

IC1: TDA2030 Hi-Fi усилитель 18 Вт и драйвер 35 Вт
D1, D2: 1N4001, 50 В 1A диоды

Конденсаторы , C7: 2,2 мкФ 50 В электролитический
C2: 22 мкФ 25 В электролитический
C6: 2200 мкФ 25 В электролитический
C5: 0. 1 мкФ 50 В Керамический

0,25 Вт Допуск резисторов: 5%
R1, R2, R3: 100 кОм
R4: 4,7 кОм
R6: 1 Ом

3 # 14 Вт TDA2030 Схема стереоусилителя

Это схема стерео усилителя TDA2030. Это особенный проект.

Потому что это усилитель типа OCL.

Которые обеспечивают драйвер мощности 14 Вт / канал при нагрузке 4 Ом.

Итак, новичкам подойдет мысль построить электроакустику, чтобы прислушиваться к себе.

В этом проекте используется микросхема компании SGS под номером TDA2030.

Который SGS сказал, что TDA2030 — это ИС усилителя мощности в форме 5 контактов.

Схема настройки усилителя мощности класса AB на выход высокого гармонического искажения и низкого кроссовера.

Они готовы, защита от ударов и слишком высокая температура, дополненная интегральной схемой.

Как нас слушает качество звука приятно. Полностью увеличиваем громкость на несколько часов. Микросхема не горячая. Или просто тепло. Итак, подходит для новичков, чтобы построить эту схему, чтобы послушать себя.

Технические характеристики IC-TDA2030

Максимальное используемое напряжение питания +/- 18 В постоянного тока.
Начните работу при минимальном напряжении +/- 6 В постоянного тока.
Выходная мощность драйвера 14 Вт на 4 Ом и 9 Вт на 8 Ом.
Максимальный ток 900мА.
Диапазон частот 10 Гц-140 кГц при -3 дБ.

Как работает эта схема

В схеме рисунок — одноканальный усилитель. Вы увидите, что в нем очень мало частей.Оба контакта 1 и 2 входа IC-TDA2030.

Контакт 1 — это неинвертирующий вход, а контакт 2 — инвертирующий вход. Затем вход усилителя мощности поступает на C1 в вывод 1 микросхемы.

R3 определяет входное сопротивление IC.
Контакт 3 — это сторона -VCC или отрицательное напряжение, а контакт 5 — это + Vcc или положительное напряжение.
Четыре конденсатора C3, C4, C5 и C6 — это напряжение обходного фильтра + Vcc и -Vcc.
R1 как действует, регулирует усиление микросхемы с отрицательной обратной связью.Если R1 имеет более высокое сопротивление. Затем увеличивается и коэффициент усиления IC.
R4 и C7 — это предохранители с высокой частотой колебаний.

Как собрать

Прежде всего, вам необходимо иметь список всех компонентов, указанный ниже.

Детали, которые вам понадобятся

MONO form
IC1: TDA2030 Hi-Fi усилитель 18 Вт и драйвер 35 Вт
D1, D2: 1N4007, диоды 1000 В, 1 А
D3-D6: 1N5402, диоды 200 В 3 А

Конденсаторы
C1: 1 мкФ 50 В электролитический
C2: 22 мкФ 16 В электролитический
C3, C6: 100 мкФ 25 В электролитический
C4, C5: 0.1 мкФ 50 В Майлар
C7: 0,18 мкФ 50 Майлар
C8, C9 1000 мкФ 25 В Электролитический

0,25 Вт Допуск резисторов: 5%
R1, R3: 24K
R2: 680 Ом
R4: 1 Ом

Другие
PCB, Радиатор и т. Д.

Примечание: Вы можете купить компоненты в магазинах электроники здесь.

Затем сделайте печатную плату, как показано на рисунке 2. Затем припаяйте все компоненты на печатной плате, как показано на рисунке 3.

Схема медной печатной платы стереоусилителя TDA2030

Расположение компонентов

Вам необходимо правильно разместить все детали на плате .Даже вы должны быть осторожны, соблюдая полярность электролитических конденсаторов и диодов.

Рекомендуется:

Двухполупериодные выпрямительные диоды

В компоновке компонентов используйте оба двухполупериодных выпрямительных диода с тремя выводами. Для положительного имеет K A K
А для отрицательного — A K A. Это может быть старая деталь. Таким образом, вы можете подключить два диода, как показано на схеме ниже.

Как установить TDA2030

ИС — это последняя последовательность. Вы должны сначала установить с радиатором. Затем припаяйте его на печатную плату. Из-за того, что сначала нужно паять микросхему. Отверстия между ИС и радиатором могут быть несовпадающими.

Когда все будет готово. Затем подключите динамики к выходу. И подключите ACV трансформатора с током не менее 2A, ACV 12V CT 12V или 15V CT 15V, один или другой к клемме разъема питания.

Тестирование

Наши усилители готовы к тестированию. Мы используем палец, сенсорный ввод на обоих. Это будет шум из динамиков. Звук хороший.Затем используйте регуляторы тона хорошего качества. Чтобы снова проверить полный звук.

Загрузить

Все полноразмерные изображения этого поста находятся в этой электронной книге: Elec Circuit vol. 2 ниже. Пожалуйста, поддержите меня. 🙂

4 # усилитель мощности сабвуфера 120 Вт

Продолжение чтения

5 # 30 Вт транзисторный усилитель TDA2030 с печатной платой

Прочитайте больше и посмотрите схему печатной платы

6 # Схема мостового усилителя TDA2030, 35 Вт

Если вам нужен звук выше, чем только один. Вы можете использовать эту схему. Мы назвали мостовой усилитель TDA2030. Это прямое соединение с динамиком, как усилитель OCL. Но использует две микросхемы и больше тока, но все еще использует то же напряжение. Читать далее

Эти схемы вам тоже могут понравиться.

Другие идеи внешних схем
TDA2030 Схемы усилителя звука

ПОЛУЧИТЬ ОБНОВЛЕНИЕ ПО ЭЛЕКТРОННОЙ ПОЧТЕ

Я всегда стараюсь сделать Electronics Learning Easy .

Схема мостового усилителя TDA2030 с печатной платой, 35 Вт RMS

Это принципиальная схема мостового усилителя TDA2030 с печатной платой.Возможно, вы использовали этот номер IC.

Если использовать только один. Его выходная мощность составит около 14 Вт.

В схеме мы используем две микросхемы, смешанные в режиме мостового усилителя BCL.

Схема мостового усилителя TDA2030 с печатной платой
Обеспечивает выходную мощность от 35 Вт до 40 Вт при сопротивлении динамика 8 Ом. Для этого требуется двойной источник питания +/- 15 В при токе не менее 2 А.
Его преимущество в том, что он маленький, легко складывается, дешевый и не требует доработок.Потому что мы используем два TDA2030.
Примечание: Вы можете узнать больше о TDA2030 в техническом описании.
Как это работает
Обычно TDA2030 представляет собой интегральную схему, которая используется в качестве низкочастотного усилителя класса AB.
Обычно он обеспечивает выходную мощность 14 Вт при ± 14 В.
Принципиальная схема мостового усилителя мощностью 35 Вт с использованием TDA2030
Однако вы можете получить более 35 Вт на выходе на TDA2030 при мостовом подключении с источником питания + — 15 В.
В приведенной выше схеме есть два TDA2030, которые соединены вместе.Оба выходных терминала — контакт 4 подключаются к динамику.
Здесь вы можете узнать, как работает мостовой усилитель.
Тогда посмотрите ввод. Конденсатор C1 передает сигнал на вывод 1 микросхемы IC1. Он увеличивает сигнал до выхода 4.
Путем помощи R2, R3 и C2 для управления усилением IC1.
Затем некоторые сигналы обратной связи инвертируют входной вывод 2 IC2 через R9.
Также R7, R6 и C5 управляют усилением IC2.
Это приводит к тому, что выходная мощность схемы имеет большую мощность, более чем в 3 раза превышающую нормальную.
Также:
Детали, которые вам понадобятся
IC1, IC2: Выход TDA2030 14 Вт при 4 Ом и 9 Вт при 8 Ом
0,5 Вт Резисторы 5%
R1, R2, R7, R8, R9: 22K
R3, R6: 680 Ом
R4, R5: 1 Ом
Электролитические конденсаторы
C1: 2,2 мкФ 50 В
C2, C5: 22 мкФ 25 В
C6, C7: 100 мкФ 25 В
Керамический или майларовый конденсатор C
5
C4: 0,22 мкФ 50 В (код 224)
C8, C9: 0,1 мкФ 50 В (код 104)
Печатная плата, радиатор
Список деталей блока питания
T1: Трансформатор CT 2A 15 В
C10, C11: 2200 мкФ 35 В Конденсатор электролитический
D1-D4: 1N5402, 3A 100V Диоды
F1: 0. Предохранитель 5A
S1: Двухпозиционный переключатель
TDA2030 Источник питания мостового усилителя
Для этой схемы требуется двойная цепь питания, от 15 до 22 В постоянного тока. Вы можете использовать эту схему ниже.
Цепь питания усилителя TD2030 Brigde
Это нормальная нерегулируемая цепь питания. Вы должны использовать трансформатор минимум на 2А. Это дает полную мощность до 35 Вт. Остальные подробности смотрите в схеме.
Как собрать
Прежде всего, вам нужно взять все компоненты из списка выше.Затем вы можете построить макет печатной платы, как показано ниже.
Если вы хотите быстрее, вы можете использовать универсальную печатную плату. Что им делать не так уж и сложно.
Схема печатной платы мостового усилителя TDA2030 Расположение компонентов мостового усилителя мощностью 35 Вт
При покупке всех электронных компонентов и печатной платы. Затем припаиваем их к печатной плате. Я должен быть осторожен
Я рад, что людям нравится эта схема мостового усилителя TDA2030. Многим нравится и хочется попробовать создать это.
Надеюсь, вам понравится слушать прекрасную музыку.
…
Загрузить это
Все полноразмерные изображения этого сообщения в формате PDF в электронной книге. Спасибо, поддержите меня. 🙂
ПРИМЕЧАНИЕ:
Во время работы TDA2030 сильно нагревается. Нам нужно использовать подходящий, чтобы остыть.
Вот несколько связанных схем, которые тоже могут оказаться полезными:
ПОЛУЧИТЬ ОБНОВЛЕНИЕ ПО ЭЛЕКТРОННОЙ ПОЧТЕ
Я всегда стараюсь сделать Electronics Learning Easy .
TDA2030A Распиновка усилителя звука, характеристики, эквивалент и техническое описание
TDA2030A Усилитель звука
TDA2030A Усилитель звука
Распиновка усилителя звука TDA2030A
нажмите на картинку для увеличения
Конфигурация контактов :
Номер контакта
Имя контакта
Описание
1
Неинвертирующий вход
Неинвертирующий конец (+) усилителя
2
Инвертирующий вход
Инвертирующий конец (-) усилителя
3
против (земля)
Подключить к земле цепи
4
Выход
Этот вывод выводит усиленный сигнал
5
Вс (мощность)
Напряжение питания, минимум 6 В и максимум 36 В
Характеристики:
· Низкочастотный усилитель класса AB, наиболее подходящий для усиления звука
· Может обеспечить выходную мощность до 20 Вт
· Широкий диапазон питания от 6В до 36В
· Имеется тепловая защита и защита от короткого замыкания
· Совместимость с макетными платами
· Доступен в корпусе TO220 с 5 выводами
Примечание: Полную техническую информацию можно найти в таблице данных TDA2030A , приведенной в конце этой страницы.
Аналоговые усилители звука TDA2030A:
TDA2050, NTE1380, LM386
Где использовать усилитель TDA2030?
TDA2030 — это мощный усилитель звука на ИС. Усилитель звука — это не что иное, как усилитель, который может усиливать аудиосигналы от любого источника звука, такого как разъем для мобильного телефона или микрофон, так что громкость увеличивается, когда звук воспроизводится через динамик.Схемы аудиоусилителя также могут быть изготовлены с использованием простых операционных усилителей, но если вам нужна более высокая громкость, достаточная для комнаты, то этот аудиоусилитель мощности будет лучшим выбором. Эта ИС может выдавать до 20 Вт выходной мощности, поэтому вы можете использовать динамик 4 Ом при 12 Вт или динамик 8 Ом при 8 Вт.
Как пользоваться TDA2030?
TDA2030 совместим с макетной платой и, следовательно, может быть легко протестирован с помощью макета. Таблица данных TDA2030A , приведенная внизу этой страницы, состоит из некоторых основных схем, которые могут быть использованы для работы этой ИС.Я также привел очень простую схему ниже.
ИС может работать как от двойного, так и от одномодового источника питания, для простоты я предпочел одномодовый источник питания с использованием батареи 9 В. Пятый контакт (Vs) подключен к положительной клемме батареи, а третий контакт (Земля) подключен к отрицательной клемме батареи. Эта ИС представляет собой ИС усилителя мощности и, следовательно, требует приличного количества тока для работы, поэтому убедитесь, что ваша батарея может обеспечивать достаточный ток.
Резистор R1 и R2 образует делитель потенциала на выводах 4 и 2. Два диода D1 и D2 используются для защиты ИС от обратных токов. Громкоговоритель LS1 может быть любым обычным динамиком номиналом 4 Ом, 6 Ом или 8 Ом. Источником звука C2 (1) может быть любой источник звука от мобильного разъема или даже микрофон. Просто подключите положительную точку к C2 (1) и заземлите другую точку. Также обратите внимание, что этот усилитель может усиливать только моноканальные звуковые сигналы. Итак, если у вас есть два аудиопровода для левого и правого канала, объедините их оба, чтобы получился единый канал.
Приложения:
· Используется для усиления аудиосигнала
· Подходит для усиления большой мощности
· Возможность работы от двойного / раздельного источника питания
· Может использоваться для каскадирования аудиоколонок

Двумерная модель (PDIP):

Распиновка
, особенности, схема и ее применение
Если мы хотим спроектировать схему усилителя, лучшим выбором будет схема аудиоусилителя с использованием микросхемы TDA2030.Потому что эта ИС недорога, очень проста в использовании и подходит для начинающих электронщиков. Например, если сабвуфер в музыкальной системе не генерирует достаточного баса, тогда эта схема усилителя с использованием микросхемы TDA2030 очень полезна для улучшения низких частот. Эта схема может быть построена с использованием различных электрических и электронных компонентов. Используя эту схему, можно четко слышать звук, включив громкость в течение многих часов. В этой статье обсуждается обзор аудиоусилителя IC TDA2030.
Что такое микросхема TDA2030?
Определение: TDA2030 — это монолитная ИС, доступная в пентаваттном корпусе. Эту ИС можно использовать в качестве усилителя низкой частоты и вырабатывает 14 Вт выходной мощности. Эта ИС включает в себя высокий выходной ток, низкий уровень гармоник, а также кроссоверные искажения. А также включает в себя систему защиты от короткого замыкания и очень высоких температур.

Характеристики
Основные характеристики IC TDA2030 включают следующее.
Подходит для усиления звука
Выходная мощность этой ИС составляет до 20 Вт
Диапазон питания широкий от 6 В до 36 В
Имеется тепловая защита и защита от короткого замыкания
Доступна в корпус из 5 контактов
Максимальное напряжение питания +/- 18 В постоянного тока
Минимальное напряжение питания +/- 6 В постоянного тока
Выходы драйвера питания при 4 Ом — 14 Вт, а при 8 Ом — 9 Вт
Максимальный ток — 900 мА
Диапазон частотной характеристики при -3 дБ составляет от 10 Гц до 140 кГц.
Распиновка IC TDA 2030
Конфигурация выводов IC TDA2030 включает следующее.
Конфигурация выводов TDA2030IC
Pin1 (неинвертирующий вход): этот вывод является положительным выводом усилителя
Pin2 (инвертирующий вход): этот вывод является отрицательным выводом усилителя
Pin3 (Vs): этот вывод подключается к клемме заземления
Pin4 (Выход): Этот вывод генерирует усиленный сигнал.
Pin5 (Vs): Это выводы напряжения питания генерируют минимум 6 В и максимум 36 В
Где использовать?
Этот усилитель мощности способен усиливать аудиосигналы от источников звука, таких как микрофон или разъем для мобильного телефона, для увеличения громкости, когда звук генерируется из динамика.Проектирование этих схем может быть выполнено с использованием операционных усилителей, однако, если нам нужна большая громкость, этот усилитель — лучший выбор. Этот чип обеспечивает мощность до 20 Вт, поэтому эта схема генерирует мощность 12 Вт при 4 Ом и 8 Вт при 8 Ом.
Схема усилителя TDA2030 IC
Требуемые компоненты, используемые в цепи сабвуфера TDA2030 IC, — это штекер аудиоразъема, IC TDA2030 IC, резисторы три — 100 кОм, один — 4,7 кОм и один — 0 Ом, конденсаторы типа один — 100 мФ, два -0,1 мф, два-2,2 мф и один-22 мф, один диод In4007, один динамик, батарея 12 В и один переменный резистор со значением 22 кОм.
Схема сабвуфера TDA2030 IC, использующего 12В, показана ниже. Конденсатор емкостью 2,2 мкФ подключен последовательно к неинвертирующему выводу ИС, и он действует как HPF (фильтр высоких частот). Основная функция этого фильтра в этом усилителе — пропускать высокочастотные аудиосигналы.

Схема усилителя сабвуфера с использованием микросхемы TDA2030
Резистор R4, подключенный между контактами 2 и 4, известен как резистор обратной связи. Этот резистор можно использовать для получения усиления. Если этот резистор не подходит, эта схема не будет работать должным образом.
На приведенной выше принципиальной схеме tda2030 подключение R1 и C2 может быть выполнено последовательно. Через контакт 2 ИС, чтобы сдерживать шумы в аудиосигнале, и контакт 3 заземлен. O / p микросхемы подключается через конденсатор последовательного соединения емкостью 2200 мкФ, который обеспечивает усиленный сигнал на динамик.
Вывод 5 включает в себя резистор 100 кОм и работает как смещение делителя напряжения. В этой схеме используются динамики с сопротивлением от 4 до 6 Ом для выработки мощности 12 Вт. Высокая температура в этой IC TDA 2030 может быть устранена с помощью радиатора.При необходимости мы также можем включить охлаждающий вентилятор для лучшей работы.
Для регулировки громкости используется переменный резистор сопротивлением 22 кОм. Подсоедините провод аудиосигнала к любому выводу переменного резистора, а средний вывод подсоедините к конденсатору C1. Другой вывод резистора подключите к земле. Регулируя переменный резистор, мы можем изменять громкость. Диод (IN4007) используется, чтобы избежать смены полярности IC, чтобы избежать сгорания двух конденсаторов, таких как C6 и C7.
Конденсатор C5 и резистор R6 помогают избежать излишних шумов внутри динамика. Эта схема использует 12-вольтовый импульсный источник питания для обеспечения питания цепи совы. Для подключения аудиоразъема 3,5 мм подключите один провод к заземляющему контакту стереоразъема, а оставшийся провод можно подключить к правому или левому контакту.
Применение микросхемы TDA2030
Применение схемы усилителя tda2030 включает следующее.
Для усиления аудиосигналов
Используется для усиления высокой мощности
Работает от двойного или раздельного источника питания
Используется в аудиоколонках для каскадного подключения
Часто задаваемые вопросы
1).Какая основная функция усилителя?
Усилитель используется для преобразования мощности постоянного тока, потребляемой от источника питания, в сигнал переменного напряжения, передаваемый на нагрузку.
2). Какие бывают усилители?
Это усилители звуковой частоты, промежуточной частоты, ВЧ-усилители, ультразвуковые и операционные усилители.
3). Почему используется усилитель?
Используется для усиления входного сигнала без изменения информации.
4). Что такое IC TDA2030?
Это монолитная ИС, используемая в качестве низкочастотного усилителя класса AB. Он доступен в пакете Pentawatt.
5). В чем разница между tda2030 и tda2050?
TDA2050 использует высоковольтный источник питания, имеет большую выходную мощность и низкие искажения по сравнению с TDA2030.
6). Какая есть в наличии комплектация IC TDA2050?
Этот аудиоусилитель доступен в пентаваттном корпусе.
7). Каковы эквивалентные усилители звука TDA2030?
Это TDA2050, LM386 и NTE1380.
Итак, это все обзор микросхемы TDA2030. Эти микросхемы используются в сабвуферах, где требуются высокие басы. Таким образом, эта схема разработана с использованием недорогих базовых компонентов. Эта ИС TDA2030 вырабатывает 14 Вт в секунду, а с помощью другого DA2030 выходную мощность можно увеличить до 30 Вт. Вот вам вопрос, какие альтернативные микросхемы IC TDA2030?
Схема усилителя TDA2030, 12 В: 3 ступени
· TDA2030 IC имела 5 контактов, 1-й неинвертирующий, 2-й инвертирующий, 3-й отрицательный вывод питания, 4-й выходной контакт и 5-й положительный вывод питания.
· Это схема на основе одной цепи питания, поэтому 3-й и 5-й контакты подключены к источнику питания 12 В постоянного тока. ·
Когда мы подключаем наш входной сигнал к схеме усилителя, конденсатор C1 действует как входной разделительный конденсатор постоянного тока, он создает разделение между входящим сигналом и резисторами R3 для создания входного импеданса на усилителе. ·
Неинвертирующий вывод — это наша входная часть, на этой части резисторы R5 и R6 и конденсатор C6, для неинвертирующего входного воздействия резистора R6 и R5, который должен ослаблять плохие высокочастотные сигналы, а конденсатор C6 предназначен для обхода перетекание энергии к резистору R6.·
После неинвертирующего усиления сигнал достигает выходного контакта 4, здесь у нас есть диоды D1 и D2 для защиты всего усилителя от образования скачков напряжения, затем диоды подключаются к обоим портам источника питания, таким как контакт 5 и pin3. ·
Затем, когда усилитель достигнет выхода, ему потребуется отрицательная обратная связь, это делается с помощью таких компонентов, как резисторы R1 и R2 и конденсатор C2. Сеть резисторов R1, R2 снова установите с помощью замкнутого контура, разница значений обоих резисторов вызовет изменение усиления на выходе.·
Вся сеть обратной связи работает с использованием нашего инвертирующего контакта 2, поэтому конденсатор C2 предназначен для развязки постоянного тока в инвертирующей части. ·
А на выходе у нас есть конденсатор C5 для обхода напряжения питания и резистор R4, стабилизирующий частоту усиленного сигнала, а затем конденсатор C7 действует как стабилизирующее вспомогательное средство в сочетании с резистором R4. ·
Последними являются наши два конденсатора, такие как C8 и C3, они являются шунтирующими конденсаторами, конденсатор C8 предназначен для обхода верхних частот, а конденсатор C4 является шунтирующим конденсатором напряжения питания.
TDA2030 Распиновка усилителя звука, техническое описание, примеры, применение
TDA2030 — аудиоусилитель с выходной мощностью 14 Вт. Имеет внутреннюю систему защиты от коротких замыканий и перегрузок, ограничивающую рассеиваемую мощность. Он в основном предназначен для использования в приложениях, требующих низкочастотного усилителя класса AB. Аудиоусилитель TDA2030 усиливает звуковые сигналы от любого аудиоустройства, например микрофона, путем увеличения его громкости, когда этот звук воспроизводится через динамик.
TDA2030 Распиновка и схема
Распиновка
очень простая и содержит всего пять выводов.

Детали конфигурации контактов
Он имеет два входа, а именно инвертирующий вход и неинвертирующий вход, которые применяются на контакте 1 и контакте 2.
Контакты 3 и 5 являются контактами подачи напряжения и подключаются к отрицательной и положительной клеммам батареи.
Выходной сигнал получается на выводе 4.
TDA2030 Усилитель звука Характеристики
Низкочастотный усилитель класса AB.
Может работать как от одиночного, так и от раздельного питания.
Диапазон одиночного источника питания составляет от 12 В до 36 В, а для раздельного источника питания — от ± 6 В до ±
.
TDA2030 обеспечивает высокий выходной ток
Он имеет систему защиты от короткого замыкания и превышения температуры, удерживая ток в определенных пределах, чтобы защитить ИС от повреждений.
Он имеет очень низкие гармонические и кроссоверные искажения.
Выходная мощность IC составляет 14 Вт при 4 Ом и 9 Вт при 8 Ом.
Где использовать?
Благодаря небольшим размерам, минимальной стоимости и возможности обеспечивать выходную мощность от 10 до 200 Вт, эта ИС лучше всего подходит для проектирования схем аудиоусилителей. Кроме того, он может работать стабильно и иметь хорошую входную чувствительность. Если вы разрабатываете систему большого объема, мостовой усилитель или бустерный усилитель с вышеупомянутыми функциями, то использование TDA2030 будет хорошим выбором, поскольку он прост в использовании.
Как использовать усилитель звука TDA2030?
Принцип действия этой ИС аналогичен другим обычным операционным усилителям. Единственная разница в том, что он усиливает звуковые сигналы. Его выходная мощность составляет 14 Вт, но его мощность можно увеличить до 30 Вт с помощью двух микросхем. Ниже представлена простая схема применения этой ИС.
Пример схемы
В этой схеме резистор 150 кОм подключен в качестве резистора обратной связи между инвертирующим входом и выходом усилителя.Он отвечает за получение коэффициента усиления усилителя. Конденсатор подключен к выводу 2, что позволяет проходить через него только высокочастотным компонентам сигналов, блокируя при этом более низкочастотные компоненты. Резистор 4,7 кОм включен последовательно с этим конденсатором для удаления или подавления шумов во входном сигнале. Выходной контакт подключен к динамику через конденсатор емкостью 2000 мкФ.
Этот конденсатор используется для передачи усиленного выходного сигнала на динамик, который, в свою очередь, будет производить громкий звук. Два диода используются для защиты ИС от возгорания, предотвращая смену полярностей TDA2030IC. К неинвертирующему входу подключен потенциометр 22 кОм. Используется для изменения громкости динамика. Подавая на схему питание, на выходе получается усиленный сигнал, громкость которого можно регулировать с помощью потенциометра. Вы можете подключить аудиоразъем к Vi. Подключите к этому разъему мобильный телефон или любое другое аудиоустройство, и вы сможете наслаждаться музыкой.
Альтернативные усилители звука
Это ИС, эквивалентные tda2030.
LM4871
TDA2040
TDA2050
NTE1380
LM386
TDA2030 Приложения
Используется в аудио приложениях для усиления сигнала.
Выходная мощность может быть увеличена путем каскадного подключения нескольких микросхем, что позволяет достичь высокого усиления мощности.
Мостовые усилители, усилители мощности, стереоусилители и усилители сабвуфера — все это приложения IC TDA2030.
2D-диаграмма
Выпускается в корпусе TO220, состоящем из 5 контактов. 2D-модель этой ИС вместе с размерами приведена ниже:

Лист данных
TDA2030 Технический паспорт усилителя звука мощностью 14 Вт
18 Вт + 18 Вт стерео усилитель звука Hi-Fi (TDA2030) Принципиальная схема

2 x 18 Вт стереоусилитель мощности Hi-Fi на основе двух микросхем TDA2030. Он имеет хорошую входную чувствительность, низкие искажения, хорошую стабильность работы и полную защиту от перегрузок и коротких замыканий на выходе.Его можно использовать в качестве усилителя мощности для существующих небольших систем или для управления второй парой динамиков помимо уже подключенных к системе. Плате требуется симметричный источник питания ± 18 В постоянного тока / 3 А, и ее можно подключать к нагрузкам 8 или 4 Ом. Для этой схемы требуется большой радиатор. На приведенной ниже диаграмме показан только левый канал. Сделайте две схемы для стерео версии.

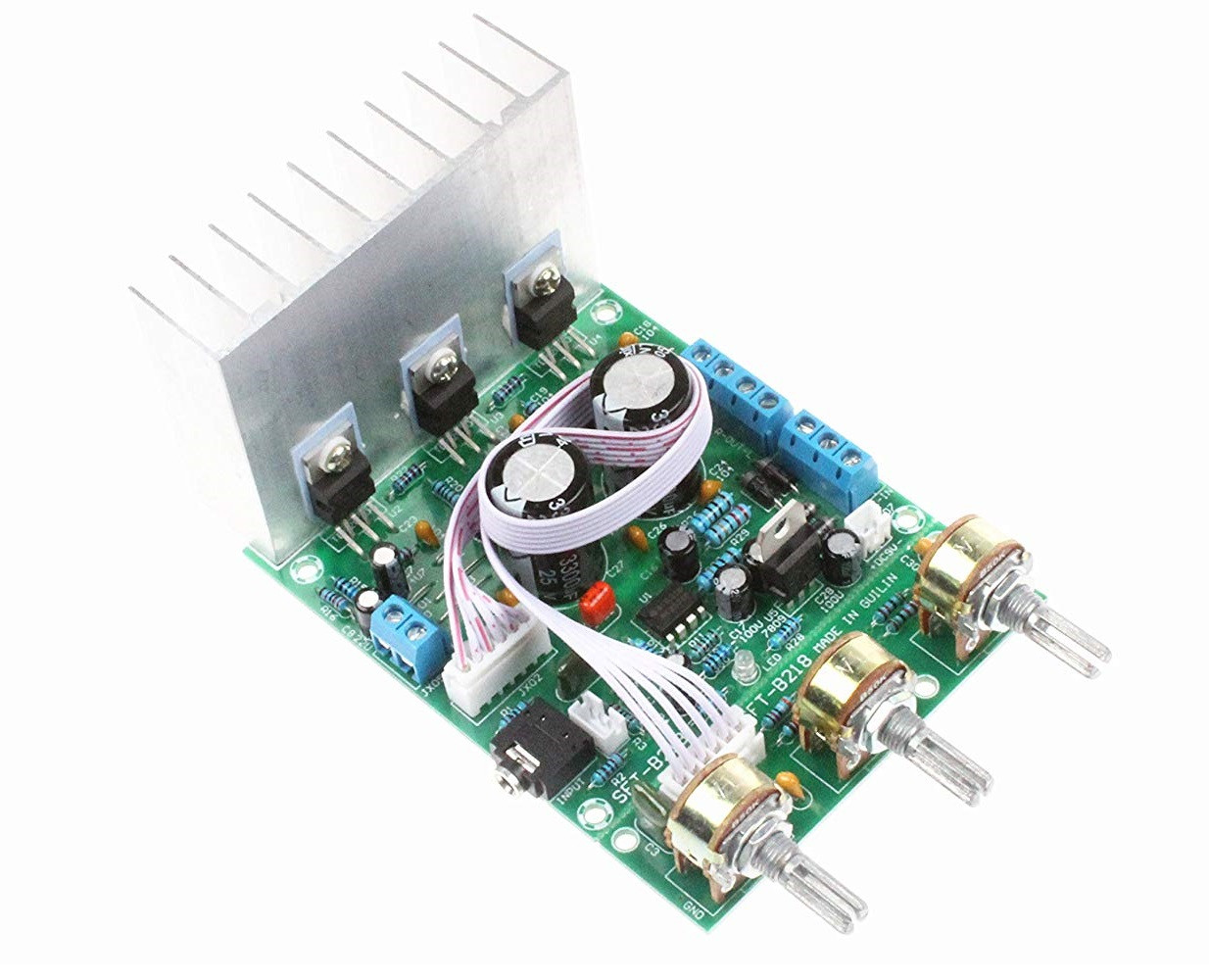

Изображение проекта:

Схема соединений:

Детали:
R1 = 22K
R2 = 680R
R3 = 22K
R4 = 1R-1w
D1 = 1N4001
D2 = 1N4001
C1 = 1uf-25V
C2 = 22uF-25V
C3 = 100nF-63V
C4 = 100nF-63V
C5 = 100uF-25V
C6 = 100uF-25V
C7 = 220nF-63V
IC = TDA2030
Если не работает:
Проверьте свою работу на предмет возможных сухих стыков, перемычек на соседних дорожках или остатков паяльного флюса, которые обычно вызывают проблемы.
Еще раз проверьте все внешние подключения к цепи и от цепи, чтобы увидеть, нет ли там ошибки.
Убедитесь, что все компоненты отсутствуют или вставлены в неправильные места.
Убедитесь, что все поляризованные компоненты припаяны правильно.
Убедитесь, что источник питания имеет правильное напряжение и правильно подключен к вашей цепи.
Проверьте свой проект на наличие неисправных или поврежденных компонентов.
