Лучший ламповый усилитель: характеристики и отзывы

Многие меломаны предпочитают прослушивать любимые мелодии, используя ламповые усилители звука. В чем заключается специфика данных девайсов? Исходя из каких критериев можно выбрать оптимальную модель соответствующего устройства?

Усилитель — это один из ключевых компонентов акустической инфраструктуры, который отвечает за увеличение мощности тех сигналов, что поступают от источников звука, коммутацию соответствующих приборов, регулировку уровня громкости, а также передачу сигнала, мощность которого усилена, на аудиооборудование, предназначенное для воспроизведения мелодий.

В ламповых усилителях в качестве ключевого элемента схемотехники применяются радиолампы. Они выполняют функцию усилительных элементов. Как правило, ламповые усилители обеспечивают меньший уровень искажения звука. Как отмечают многие меломаны, для соответствующих девайсов характерно более теплое, мягкое воспроизведение мелодий — особенно при проигрывании средних, а также высоких частот.

Другое важнейшее преимущество лампового усилителя — в обеспечении во многих случаях более насыщенного звука в сравнении, к примеру, с транзисторными девайсами. Это возможно благодаря уникальным свойствам собственно ламп, которые, к примеру, приспособлены к функционированию без вспомогательной коррекции, которая нужна для поддержания работы, в свою очередь, полупроводниковых устройств.

Однотактные и двухтактные устройства

Ламповые девайсы чаще всего классифицируются на 2 основные категории — класса A и класса AB. Первые также именуются однотактными. В них усилительные элементы стимулируют увеличение мощностей обеих полуволн в сигнале — как положительную, так и отрицательную. Вторые девайсы также именуются двухтактными. В них каждый последующий каскад увеличения мощности предполагает задействование разных элементов — один может отвечать за положительную полуволну, в то время как другой — за отрицательную. Усилители класса AB обычно экономичнее и производительнее, часто — мощнее. Но на этот счет в среде меломанов иногда возникают дискуссии.

Рассматриваемые девайсы во многих случаях стоят намного дороже транзисторных аналогов, несмотря на то, что их конструкция достаточно проста. Многие меломаны собирают соответствующие устройства самостоятельно — правда, нужно постараться, чтобы найти лучшие схемы ламповых усилителей — на 6П3С, например, или других популярных лампах. Для ценителей музыки, проигрываемых с помощью рассматриваемых девайсов, часто второстепенной становится их цена — если принято решение не собрать усилитель, а купить его. Вместе с тем характеристики, конечно же, играют неоспоримо значимую роль при выборе устройства. Рассмотрим то, какими они могут быть, а также примеры популярных моделей соответствующего типа девайсов.

Усилитель ProLogue EL34: характеристики и отзывы

По мнению многих специалистов, лучший ламповый усилитель, или, по крайней мере, относящийся к лидерам по соответствующему критерию (из тех, что относятся к бюджетному сегменту) - устройство ProLogue Classic EL34. Данный девайс может функционировать с использованием двух разновидностей ламп — собственно EL34 или же KT88. При этом пользователю необязательно осуществлять перенастройку усилителя.

Как считают специалисты - отзывы, отражающие их мнения, можно найти на многих тематических порталах, - одним из главных преимуществ девайса заключается его оснащенность интерфейсами, позволяющими подавать нагрузку на лампу плавно, что способствует увеличению срока ее службы. Усилитель оснащен эффективным регулятором громкости. Девайс имеет довольно большую мощность, которая составляет 35 Вт.

Усилители Triode

Еще один усилитель, относящийся к категории бюджетных — устройство TRV-35, выпускаемое японским брендом Triode. Тот факт, что он собран в Японии, во многом предопределяет качество соответствующего продукта. Усилитель является универсальным — возможно, он лучший ламповый усилитель в своем сегменте с этой точки зрения. Лампы, которые могут применяться на девайсе — EL34, в ряде случаев возможно задействование элементов ElectroHarmonix, изготавливаемых в России.

По мнению специалистов, в числе наиболее примечательных опций рассматриваемого усилителя — возможность подключения к современным домашним кинотеатрам.

Другой известный продукт японского бренда Triode — девайс TRX-P6L. Как отмечают некоторые эксперты, данный девайс — самый лучший ламповый усилитель в линейке Triode с точки зрения функциональности. Так, в нем присутствует, в частности, эквалайзер четырехполосного типа, который предназначен для оптимизации тембра звучания мелодии с учетом конкретной акустической обстановки в помещении, а также параметров используемых звуковых систем. Девайс, о котором идет речь, позволяет задействовать разные категории ламп — EL34, 6L6, а также KT88. Устройство оснащено регулятором глубины обратного взаимодействия. Усилитель может функционировать в 2 режимах — триодном, а также ультралинейном.

Другой примечательный девайс, выпускаемый под брендом Triode — усилитель VP-300BD. Многие меломаны задаются распространенным вопросом: "Однотактный или двухтактный ламповый усилитель - что лучше?" Они могут, выбрав именно VP-300BD, который относится к устройствам первого типа, остаться весьма довольными приобретенным устройством. Рассматриваемый девайс — триодный, классифицируется как усилитель открытого типа. Можно отметить, что выходной каскад устройства функционирует на триодах 300B, которые классифицируются как прямоканальные.

Audio Research VSi60

В числе самых известных брендов-производителей ламповых усилителей — американская корпорация Audio Research. К самым технологичным ее продуктам относится девайс VSi60. Многие меломаны убеждены в том, что ламповые усилители лучше транзисторных, и выпускаемое американской компанией устройство позволяет выдвинуть веский аргумент в пользу девайсов первого типа: по мнению специалистов, рассматриваемый усилитель обеспечивает самый внушительный масштаб звучания, вполне сопоставимый с показателями транзисторных девайсов. Основные лампы, с которыми работает американское устройство, — KT120. Регулятор громкости у рассматриваемого усилителя электронный.

Усилители Unison Research

Другой известный бренд-производитель девайсов, о которых идет речь — Unison Research. К самым эффективным решениям, которые разработаны данной корпорацией, можно отнести усилитель S6. Возможно, он — лучший ламповый усилитель, или, по крайней мере, относящийся к лидирующим решениям, с точки зрения сочетания характеристик, что свойственны для девайсов класса A: высокой мощности, составляющей 35 Вт, а также значительного коэффициента демпфирования. Устройство задействует по 2 прямоканальных триода, размещенных в каждом канале.

Как отмечают эксперты, рассматриваемый усилитель характеризуется самым высоким качеством звучания с точки зрения детализации и чистоты воспроизводимой мелодии.

Следующий известный продукт, выпускаемый под брендом Unison Research — усилитель P70. В свою очередь, он является двухтактным. Меломаны, задающиеся вопросом, почему однотактный ламповый усилитель играет лучше двухтактного, несколько меняют свое восприятие эффективности соответствующих устройств, послушав музыку при использовании рассматриваемого девайса. Разработчикам усилителя P70 удалось обеспечить исключительно высокое качество звука при весьма внушительной мощности устройства — более 70 Вт.

Как отмечают специалисты, девайс может подключаться к акустической инфраструктуре, формирующей достаточно внушительную нагрузку. Устройство, о котором идет речь, характеризуется также жанровой универсальностью. Если рассматривать лучшие ламповые усилители для прослушивания рок-музыки — девайс P70 правомерно отнести к лидирующим решениям.

В числе известных однотактных продуктов, выпускаемых под брендом Unison Research — устройство Preludio. Он также функционирует в классе A. В нем задействуются мощные тетроды KT88. Мощность девайса составляет 14 Вт. Поэтому усилитель требует подключения к акустической инфраструктуре, обладающей в достаточной мере высоким уровнем чувствительности.

McIntosh

Другой известный бренд, что выпускает усилители — американская корпорация McIntosh. Многие меломаны, задаваясь вопросом — какой ламповый усилитель лучше, прежде всего ассоциируют самые качественные продукты именно с теми девайсами, которые производятся под брендом McIntosh. Данная корпорация — в числе самых узнаваемых в мире производителей звукового оборудования в сегменте Hi-End.

Можно отметить, что продукт MC275 от McIntosh впервые появился на рынке в 1961 году. С тех пор в нем было реализован ряд улучшений, но он по-прежнему выпускается под историческим наименованием. В принципе, данный усилитель относится к легендарным девайсам, к числу лучших продуктов в мире в сегменте Hi-End. Устройство использует лампы KT88. Мощность усилителя составляет 75 Вт в режиме проигрывания стерео.

Audio Note

Еще один известнейший бренд на рынке усилителей — Audio Note. В числе самых популярных его продуктов — Meishu Phono. Возможно, это лучший ламповый усилитель в своем сегменте, если рассматривать соответствующие девайсы с точки зрения соблюдения чистоты технологии. Так, в нем не задействовано ни одного полупроводника. В структуре блока питания девайса присутствует 3 трансформатора, 3 кенотрона, а также 2 дросселя. В выходном каскаде используются триоды 300B. В конструкции усилителя присутствует эффективный ламповый фонокорректор. Рассматриваемый девайс имеет довольно скромную мощность, которая составляет 9 Ватт. Но тем не менее устройство совместимо со многими современными типами напольного акустического оборудования.

Определить самый лучший ламповый усилитель звука исходя из субъективного восприятия его работы довольно сложно. Однако, приблизиться к решению подобной задачи можно, сравнив те или иные модели девайсов по основным характеристикам, а также проанализировав соответствующие параметры.

Выбираем лучший усилитель: параметры сравнения моделей

Какие параметры можно рассматривать в качестве ключевых? Как считают современные эксперты, важнейшими характеристиками в данном случае могут быть:

- мощность;

- частотный диапазон;

- уровень гармонических искажений;

- соотношение сигнала и шума;

- поддержка коммуникационных стандартов;

- уровень энергопотребления.

В свою очередь указанные параметры могут сопоставляться с ценой девайса.

Выбираем усилитель: мощность

Что касается первого показателя — мощности, то он может быть представлен в самом широком диапазоне значений. Оптимальным для решения большинства задач, характеризующих использование лампового усилителя, является показатель порядка 35 Вт. Но многими любителями музыки только приветствуется увеличение данного значения — например, до 50 Вт.

Вместе с тем многие современные высокотехнологичные девайсы соответствующего типа превосходно работают и при мощности около 12 Вт. Конечно, они во многих случаях требуют подключения к высокопроизводительной акустической инфраструктуре. Но использование эффективного аудиооборудования — один из обязательных атрибутов применения, собственно, тех устройств, о которых идет речь. Почему ламповый усилитель лучше более современных модификаций девайсов — вопрос, не особо актуальный для многих меломанов, поскольку они неоднократно убеждались на практике в объективном превосходстве соответствующих девайсов по ключевым параметрам. И потому тестирование и практическое использование ламповых усилителей они стараются проводить на заранее подготовленном оборудовании, которое соответствует самым высоким требованиям.

Частота

Касательно частотной характеристики усилителя — крайне желательно, чтобы она находилась в диапазоне от 20 до 20 тыс. Гц. Хотя, надо отметить, довольно редко современные производители девайсов, о которых идет речь, поставляют на рынки усилители, которые не соответствуют данному критерию. Сложно найти оборудование в сегменте Hi-End, которое бы не дотягивало до указанных параметров частоты. Так или иначе, при покупке лампового усилителя, к примеру, от малоизвестного бренда, имеет смысл проверить то, в каком диапазоне он поддерживает частоту.

Гармонические искажения

Что касается гармонических искажений, желательно, чтобы они не превышали 0,6%. Собственно, чем меньше данный показатель — тем качественнее звук. Самый лучший ламповый усилитель в том или ином сегменте часто определяется прежде всего исходя из показателя гармонических искажений. Сразу стоит отметить, что соответствующий показатель — не самый значимый с точки зрения обеспечения хорошего качества звука. Однако, данный параметр характеризует реакцию акустической инфраструктуры на входной сигнал. Достаточно сложно на практике обеспечить стимулирование реакции акустики при измерении так, как это осуществляется при проигрывании реальных сигналов. Но современные бренды-производители ламповых усилителей стараются обеспечить наименьший показатель гармонических искажений. Престижные модели девайсов способны обеспечивать его на уровне, не превышающем 0,1%. Конечно, их стоимость может быть несопоставимо выше конкурирующих моделей, имеющих более высокий показатель гармонических искажений, но для меломана вопрос цены в данном случае может быть второстепенным.

Отношение сигнала к шуму

Следующий параметр — соотношение сигнала к шуму, у современных ламповых усилителей чаще всего соответствует показателю 90 дБ и более. В целом данное значение можно считать весьма распространенным при сопоставлении характеристик различных девайсов, пусть даже и представленных в разных сегментах. Поэтому, если стоит задача — выбрать хороший однотактный ламповый усилитель или, к примеру, двухтактный, то рассматриваемый параметр не всегда объективно будет отражать конкурентоспособность того или иного девайса. Так или иначе, чем выше соответствующий показатель — тем лучше. Желательно, чтобы он был не менее 70. Некоторые топовые модели усилителей обеспечивают отношение сигнала к шуму на уровне более 100 дБ. Но и цена их, как и в случае с гармоническими искажениями, может быть внушительной.

Иные параметры

Остальные параметры — поддержка тех или иных коммуникационных стандартов, энергопотребление, являются значимыми, но второстепенными. На них имеет смысл обращать внимание при прочих равных по тем показателям, которые мы рассмотрели выше. Так или иначе, для современного усилителя типичным можно считать наличие поддержки достаточного количества стереопар — порядка 4, аудиовыхода для осуществления записи звука. Касательно энергопотребления — оптимальный его показатель составляет порядка 280 Вт.

Безусловно, при рассмотрении вопроса, какой ламповый усилитель лучше, играют роль и многие субъективные факторы. Чаще всего меломаны оценивают соответствующие девайсы, исходя из их: дизайна, качества сборки, уровня звучания, показателей эргономики.

Все указанные выше параметры могут сопоставляться с ценой девайса, которая может быть представлена в очень широком спектре значений. Но человек, для которого не особо актуален вопрос, чем ламповый усилитель лучше транзисторного, поскольку он знает ответ на него, цену, как мы отметили выше, не всегда может рассматривать как самый значимый критерий при выборе девайса для организации прослушивания любимых мелодий.

ПРОСТОЙ ТРИОДНЫЙ ПРЕДУСИЛИТЕЛЬ

Всем тем, кому надоело звучание обычных транзисторно-микросхемных аудио УНЧ, предлагается создать очень простой ламповый предусилитель. Возможно создание этого несложного предусилителя станет началом нового увлекательного направления с лампами и позже вы захотите собрать конструкцию полного УМЗЧ.

Это естественно не Hi-End предусилитель, но он имеет вполне хорошие параметры и питается от низкого безопасного напряжения. Он основан на одном двойном триоде малой мощности, и поскольку в одной колбе два триода, для создания стерео предварительного усилителя необходима только одна лампа.

Схема питается от трансформатора малой мощности, на 15-18 В, одно напряжение используется и для питания накала, и после четырехкаскадного умножителя, для питания анодных триодов. Система простейшая - это классический общий катод с нагрузочным резистором. В одном канале сигнал усиливается одним триодом. Каскад с общим катодом имеет высокий входной импеданс, относительно низкие выходные сопротивления, довольно широкую частотную характеристику и большой коэффициент усиления.

Схема предусилителя на триоде

На принципиальной радиосхеме показаны сразу оба канала. Сигнал поступает на вход и через потенциометр P идёт на сетку триода. После усиления сигнал через конденсатор С8 поступает на выход предусилителя, а далее подавайте его на любой готовый мощный УМЗЧ.

Резистор R4 определяет значение потенциала сетки. Резистор R5 является нагрузкой триода. Его значение зависит от усиления, частотной характеристики и уровня искажений. Здесь используются более низкие значения R5, чем обычные для данного типа лампы.

Усиление схемы зависит от многих факторов, но в основном от типа используемой лампы и значения анодного резистора (R5). Триод ECC83 имеет наибольшее усиление, ECC88 среднее значение, а ECC82 имеет относительно низкий коэффициент усиления - 20. Сюда можно поставить отечественную 6Н23П, что есть в любом старом ламповом телевизоре (она в селекторе каналов).

В случае этого предусилителя, который будут использовать с оконечными полупроводниковыми усилителями мощности, слишком большое усиление нежелательно.

При использовании ламп разного типа усиление можно регулировать с помощью анодного резистора (R5 и R5A). Чем выше значение анодного резистора, тем сильнее усиление, но за это платят уменьшением полосы верхних частот.

Чем меньше значение этого резистора, тем ниже усиление и тем лучше АЧХ, но, к сожалению, немного выше нелинейные искажения. Поэтому значение его следует выбирать так, чтобы достичь компромисса между не слишком большим усилением и относительно небольшими искажениями.

Обычная катодная схема включения триода имеет относительно высокий выходной импеданс, который при нагрузке с низким сопротивлением полупроводникового усилителя приводит к ограничению частотной характеристики на высоких частотах и увеличению нелинейных искажений. Поэтому не каждый триод с низким энергопотреблением можно использовать в этом преампе.

ECC88 хорошо работает тут (её аналоги: E88CC, 6DJ8, 6922, 6Н23П), который адаптирован для работы с низкими напряжениями - его номинальное анодное напряжение составляет 90 В. Он имеет среднее усиление, большой наклон характеристики (высокая чувствительность) и низкий выходной импеданс.

Также проверена ECC82, которая, как оказалось, тоже прекрасно работает в этой схеме. Хотя номинальное рабочее напряжение составляет 250 В, производители утверждают, что источник питания на 100 В вполне приемлем.

Вы можете поэкспериментировать с использованием других ламп, даже популярной 6Н3П, используя соответствующие катодные резисторы R4, R4A для регулировки напряжения сетки так, чтобы падение напряжения на этом резисторе составляло около 1 В.

Напряжение накала подбирается экспериментально с помощью понижающего резистора R10 в соответствии с нужным паспортным током.

Блок питания лампового пред-УНЧ

Предусилитель требует одно переменное напряжение 12-18V, которое используется таким образом, чтобы запитывать накал и анод лампы. Чтобы получить высокое анодное напряжение, оно умножается с помощью четырехкратного умножителя напряжения (диоды D1-D4 и конденсаторы C1-C4). Выпрямленное напряжение фильтруется конденсаторами C5-C6 и резистором R7. Схема очень проста, но у нее есть ограничения - поскольку для питания анода и накала используется одинаковое напряжение, невозможно использовать трансформатор слишком высокого напряжения, поскольку проблема будет состоять в том, чтобы снизить его до низкого напряжения накала.

В свою очередь более низкое напряжение питания облегчает его настройку на накал, но после умножения может быть недостаточно для питания анода. Хотя лампы работают даже при очень низких анодных напряжениях, но это уже за счет повышенных искажений. Поэтому надо выбрать компромисс. На практике пробовали напряжение от 12 В до 18 В переменного тока. Для ECC88 требуется ток накала 6,3 В и 0,36 А, оптимальное напряжение трансформатора 15-18 В.

Силовой трансформатор

Можно использовать трансформатор мощностью 10 Вт на напряжение вторички 12-18 В. Сила тока трансформатора должна быть не менее 0,5 А в зависимости от типа лампы.

Отличным и безопасным решением является размещение силового трансформатора в корпусе адаптера (как блоки питания мобильных зарядных устройств). Кроме того, силовой трансформатор расположенный вдали от схемы не влияет на работу преампа. Электронные импульсные источники питания, такие как зарядные устройства для мобильных телефонов, не подходят для данных целей - нужна именно переменка.

Печатная плата усилителя

Плата имеет небольшой размер 65 х 85 мм и включает в себя умножитель напряжения и сам ламповый предусилитель. К клеммам 1-2 разъема CON1 подключаем напряжение с трансформатора, а к клеммам 3-4 резистор уменьшения тока накала. Поскольку этот резистор должен иметь большую мощность (3-5 Вт, в зависимости от того, какое напряжение должно быть уменьшено) и сильно нагреваться во время работы, стоит поместить его в место, где он будет лучше охлаждаться.

Светодиод D6 используется для индикации работы предварительного усилителя, его можно разместить в любом видимом месте. Резистором R9 устанавливаем яркость. Примерное значение 5-10 кОм. Такое большое значение объясняется тем, что на диод подается напряжение от трансформатора 12-18 В. Все резисторы, кроме R10, имеют мощность 0,25 Вт.

Диоды D1-D5 - любые выпрямительные на напряжение выше 100 В. При пайке обращайте внимание на правильное направление подключения диода, как показано на на плате. То же самое следует сделать при пайке электролитических конденсаторов - следите за полярностью.

Сигнальные кабели для входа и выхода предусилителя должны быть экранированы, а экран должен быть припаян к земле. Ламповые усилители, благодаря высокому входному сопротивлению, особенно чувствительны к любым ошибкам в подведении массы, они легко возбуждаются.

Шнуры питания от трансформатора и проводов светодиода D6 должны быть проложены в виде витой пары, то есть в виде скрученных проводов. Это уменьшает распространение электромагнитного излучения этими проводами.

Запуск схемы

Перед первым запуском проверьте правильность установки электролитических конденсаторов и выпрямительных диодов. Используя увеличительное стекло проверяем точки пайки, подозрительные или плохо спаянные места разогреваем паяльником еще раз.

После сборки вставьте лампу и включите силовой трансформатор. Если схема работает нормально, ничего не дымит, не гудит, проверяем напряжение лампы на накале. Его значение определяется с помощью резистора R10, значение которого следует подбирать экспериментально, чтобы получить требуемое напряжение с допуском +/- 5%. Для номинального напряжения 6,3 В диапазон допустимых напряжений составляет 6,0 - 6,6 В.

Приблизительное значение R10 для лампы ECC88 и для источника питания 12 В составляет около 22 Ом, для 15 В - около 33 Ом, для 18 В - около 42 Ом. Мощность резистора 5 Вт.

Измеряем напряжение накала после того, как лампа прогреется (3 минуты), при этом мультиметр переключить на диапазон переменного напряжения (~ V).

Следующим шагом является проверка правильности работы умножителя напряжения. После того как лампа прогреется, измеряем анодное напряжение Uz на выходе умножителя (после диода D5). Когда убедимся что оно близко к теоретически рассчитанному, измеряем напряжение на анодах (резисторы R5, R5A) и на катодах лампы (резисторы R4, R4A).

Если на выходе умножителя нет напряжения, убедитесь что диоды правильно припаяны в соответствии с чертежом печатной платы. Кроме того, обратная пайка электролитического конденсатора вызывает его нагрев и может даже привести к взрыву!

Следующим шагом является проверка правильности тока смещения, проходящего через лампу. Делаем это путем измерения падения напряжения на катодных резисторах R3 (один канал) и R3A (второй канал). Падение напряжения должно быть около 1 В и одинаково на обоих резисторах. Если напряжения слишком сильно различаются (более чем на 10%), убедитесь что катодные резисторы R3 и R3A имеют одинаковое значение, а затем что анодные R5 и R5A тоже одинаковы. Если всё ОК, проверьте не является ли причиной расхождения сама лампа. Если есть запасная лампа, заменяем ее и измеряем напряжение снова.

Если есть генератор и осциллограф, можно проверить предварительный усилитель, настроив частотную характеристику, оценив искажение. Когда предусилитель проверен, подключаем его к аудиосистеме между, например, проигрывателем компакт-дисков и усилителем мощности.

Включите усилитель мощности, но поверните ручку регулировки громкости на минимум. Медленно увеличивайте громкость, слушая шум в динамиках. Если слышите громкий сетевой шум (гул) убедитесь, что сигнальные провода в предварительном усилителе подключены правильно, особенно если все экраны припаиваются к заземлению. Если предварительный усилитель размещен в металлическом корпусе, убедитесь что заземляющий путь предварительного усилителя, соединенный с металлическим корпусом, не оказывает положительного влияния на уровень шума.  Иногда даже потенциометр громкости вызывает помехи, тогда необходимо соединить его металлический корпус с массой предусилителя. Подробнее про разводку массы тут.

Иногда причиной помех является контур заземления. Он возникает когда в двух или более устройствах массы соединены в нескольких разных точках. Иногда жалуются на плохое взаимодействие аудиоустройства с компьютером. Вероятной причиной является разность потенциалов между усилителем и звуковой картой компьютера.

Этот предварительный усилитель имеет минимальный уровень помех, но после того как потенциометр полностью вывернут на максимум, из-за обратной связи слышен очень легкий шум.

Как уже упоминалось ранее, большое усиление предварительного усилителя в сочетании с высокой чувствительностью УМЗЧ вызывает много проблем. Усиливается весь шум лампы, гудят и обнаруживаются недостатки потенциометра.

Если один из каналов молчит, убедитесь что оба канала потенциометра в разных положениях ползунка похожи. Слишком большая разница приводит к тому, что усиленный сигнал на выходе имеет различное значение в отдельных каналах, поэтому в динамиках разница слышен разбаланс уровня звука. Выходом является дополнительное уменьшение усиления предусилителя путем изменения значений резисторов R1 и R2 (понижение значения R1, увеличение R2), так чтоб различия в уровне каналов были не столь очевидны. Рисунок плиты в формате PDF можно скачать здесь.

ЛАМПОВЫЙ УСИЛИТЕЛЬ ДЛЯ НАУШНИКОВ

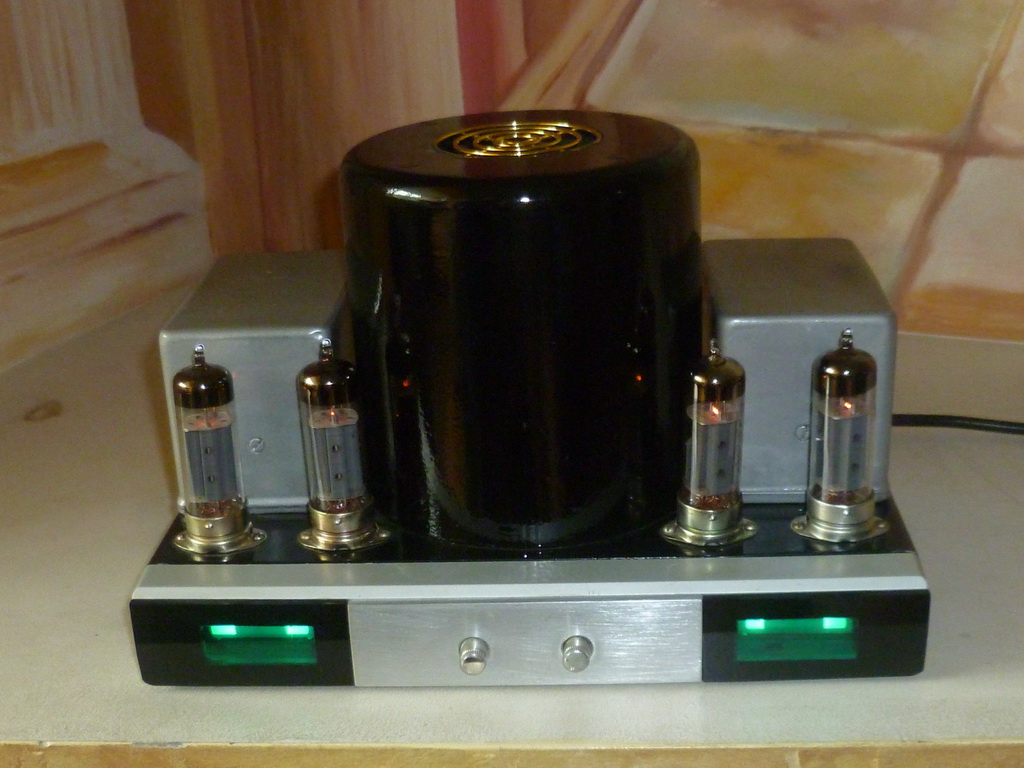

   А вот мой лампач-малыш, исправно работает уже год. Собран и проверен специально для поклонников (любителей, и не только) пентода 6Ж1П, почему так - да просто, эта лампа настолько не дефицитная, что полазив по сусеках, наскреб два десятка. В триодном включении 6Ж1П эквивалентна триоду 6С1П.

   Вот какие параметры у меня получились для однотактного каскада. Измерения 6Ж1П в тестовом триодном включении:

  •  Ua=85V Ua=126V
  •  Uk=2V Uk=2,2V
  •  U=250V U=250V
  •  Ra=47kOhm Ra=12kOhm
  •  Rk=620 Ohm Rk=220 Ohm
  •  Ck=150mF Ck=150mF
  •  Uin=~1V Uin=~1V
  •  Uout=27V Uout=23V
  •  КHИ=0,7-1% КHИ=0,25-0,4%
  •  АЧХ 5 Гц-200кГц по уровню -3дБ

   Для опытов используйте любой маломощный пентод, например, 6Ж1П (буква Ж в маркировке лампы означает пентод с укороченным нижним загибом анодно-сеточной характеристики) из пальчиковых ламп. Схема представляет собой простейший однокаскадный усилитель НЧ. Для питания усилителя используйте выпрямитель. Сверьте монтаж с принципиальной схемой, включите питание и подайте на вход усилителя низкочастотный сигнал от МП3 плеера, с выхода компьютера или с DVD-проигрывателя. Лампа усилит сигнал, а наушники преобразуют его в звуковые колебания.

   Резистор R2 в цепи катода является резистором автоматического смещения. Создающееся на нем напряжение подается на управляющую сетку через резистор R1. Конденсатор С3 замыкает на катод переменную составляющую тока цепи экранирующей сетки. Без него во время работы лампы напряжение на экранирующей сетке станет пульсировать с частотой усиливаемого сигнала и возникнет паразитная обратная связь между анодом и управляющей сеткой.

   Емкость этого конденсатора должна быть такой, чтобы не оказывать существенного сопротивления колебаниям низких частот усиливаемого сигнала. В ламповом усилителе для наушников этому требованию отвечают конденсаторы емкостью не менее 0,05 мкф.

   На схеме одного из возможных вариантов маломощного усилителя для низкоомных наушников (4-16 Ом), используем небольшие выходные трансформаторы типа ТВЗ1-9. Тут выходной каскад показан в пентодном включении лампы. Для стерео потребуется два аналогичных канала.

    А вот собственно схема УНЧ, который был использован для моего прибора. Только не забываем, включаем лампы триодами. Сам УНЧ нарисован только для одного канала, второй - такой-же.

   Кстати лампа 6ж1п (аналог EF95), допускает и пониженное напряжение питания. На схеме ниже смотрите варианты сверхнизковольтных ламповых усилителей для наушников.

   В плане корпуса и дизайна - что у кого получится, на фотографиях вы видите металлический корпус от блока питания антенного усилитель телефона Senao. В общем звучанием получившегося лампового усилителя для наушников доволен выше крыши!

   В плане мощности поверьте, хватит с головой, амплитуда на выходе подскакивает до 1,5 вольт, при импедансе 32 ома.

   Но не забывайте! Вся красота этого усилителя напрямую зависит от того, чем собираетесь слушать. Китайские бананы за 5 долларов тут будут неуместны. В общем аппарат сделан по всем правилам HI-END и несмотря на минимальные расходы не особо уступает брендам. Автор фото: -igRoman-

   Форум по ламповым усилителям

Лампы для гитарного усилителя: В чем различия? / workshop / Jablog.Ru

Если трансформатор – это сердце вашего усилителя, преамп – это мозг, то душа, должна быть, в лампах. Но штука в том, что существует много различных ламп – как же их различать?

Так что такое лампа? Ну можно сказать, что лампа – это тщательно продуманная лампа накаливания. Ток, протекая в лампе через несколько экранов, усиливается. Вы можете сказать, что лампа – это хрупкая стеклянная трубка, по которой протекают определенные токи. Для нас же, гитаристов, более интересно то, как различные типы ламп влияют на звук. Из-за того, что лампы обычно находятся внутри усилителя мы не рекомендуем менять лампы самостоятельно. Пожалуйста, найдите квалифицированного мастера для замены ламп. Внутри усилителя высокое напряжения, которое потенциально смертельно, если вы не знаете, как с ним работать.
Давайте теперь посмотрим на различные типы ламп, уделяя особенное внимание лампам в оконечном усилителе. Вообще, существует множество различных ламп для преампа, но эти все лампы из одной «семьи», если так можно сказать. Если же говорить про лампы для оконечника, то тут гораздо больше вариантов.

EL34

EL34 – это классическая конструкция, которая ведет прямиком в 1953. EL34 – это пентод, что означает, что внутри лампы целых пять элементов (катод, анод и три сетки). Внутренняя конструкция этой лампы немного отличается от своего главного «конкурента» 6L6. Т.к. EL34 – это европейская разработка, многие европейские брэнды, такие как Marshall и Hiwatt использовали EL34 для своих усилителей. Таким образом, EL32 характеризует тот самый «британский» звук, в противовес «американскому» звуку, который дает 6L6. EL34 ругают за ярко выраженные средние частоты. EL34 в общем звучат грязнее, чем 6550 или 6L6. Нет, не больше дисторшена, просто немножко больше грязи и грубости. Более агрессивно, если хотите.

6L6/5881

Конструкция у 6L6 отличается от EL34. Если EL34 – это настоящий пентод, то 6L6 — это лучевой тетрод. Это значит, что внутри 6L6 «всего» четыре элемента. Если говорить про звук, то главное отличие – это то, что в 6L6 меньше искажений, что подразумевает гораздо более чистый звук. 6L6 — это американская разработка, которая делалась, чтобы обойти патент Phillips на пентодную конструкцию. Т.к. эти лампы были распространены в США (да еще и под разными именами, например 5881), то многие американские производители стали использовать их в своих усилителях. А началось все с Fender Bassman, у которого внутри стояла пара 5881. У 6L6 по сравнению с EL34 звук более чистый. Средние частоты не такие выпирающие, общий звук менее зернистый и более текучий.

6550

Лучевой тетрод 6550 – это стандартная лампа для Marshall AFD100, она аналогична 6L6 и появилась в 1955. Проще говоря, 6550 берут, когда нужно сделать усилитель большей мощности, чем на EL34 и/или 6L6. Если говорить про звук, то тут примерно так же, как в 6L6: чисто, мало искажений и почти «стеклянные» ощущения. Мне нравится, как выглядит эта лампа! Не знаю почему, но мне просто нравится как она смотрится! Тут есть некоторая зернистость на средних частотах, которая лично мне не очень нравится, — слишком резко для чистого и слишком «шипяще» для моих перегруженных звуков. Если же говорить про ощущение текучести, то оно тут есть и мне это нравится.

KT88

Лампа KT88 основана на 6550, она еще более улучшена и прокачана. У нее меньше искажений и еще более чистый звук нежели у 6L6 или даже у 6550. Эта лампа не так часто используется в гитарных усилителях, в отличии от hi-fi усилителей, но я знаю нескольких парней, которые буквально молятся на KT88. Мне нравится использовать KT88 в супер-чистых усилителях для максимальной прозрачности, рекзости и «колокольности» в звуке. Или в усилители у которого слишком много гейна и мощности на готове и я просто хочу очистить звук. В общем, я использую KT88 вместо 6550 (что означает, что эта лампа всегда должна быть при мне для такого рода манипуляций).

KT66

KT66 – это предшественник 6L6. Тональные различия между 6L6 и КТ66 довольно сомнительны. Кто-то говорит, что различия между этими лампами довольно незначительны, другие же слышал колоссальную разницу: мягче высокие, мягче средние, более открытое звучание, лучший отклик, большая динамика… Если вы чувствуете, что звук вашего любимого усилителя чрезвычайно улучшится от этих ламп, не пытайтесь установить их самостоятельно, найдите парня, который соображает, пусть он сделает все правильно! Кстати, тоже самое относится ко всем мощными лучевым тетродам, как KT88 или 6500, например.

KT77
Звук KT77 — это что-то между EL34 и 6L6. Немного более компрессированный, чем у 6L6, но не так сильно, как на EL34. KT77 очень часто называют пентодом, т. к. у этой лампы конфинурация контактов и напряжение смещения (bias) такая же, как на EL34, но это не совсем правильно. По факту, KT77 — это тетрод, но с тем же смещением (bias), как и у EL34. Так что EL34 можно менять на KT77 и наоборот.

EL84

EL84 была разработана для того, чтобы работать без задающей лампы, что дает этому пентоду больше гейна при сравнимой конструкции лампы. Другими словами, этой лампой усилить слабый сигнал гораздо проще, чем другими пентодами. EL84 заметно более «чувствительная», нежели 6v6 – еще одной «маленькой» мощной лампы. У EL84 есть некоторая резкость в средних частотах, и т.к. этой лампе нужно меньшее напряжение для работы, то подав на вход чистых гитарных звук, на выходе вы получите немного более грязный тон в сравнении с большинством других ламп.

6v6

Несмотря на то, что 6v6, как и EL84 – это маленькая лампа, на выходе она дает совершенно отличный от EL84 звук. Там, где у EL84 будет зернистая структура в звук, у 6v6 искристый верх и твердость в низах, которая EL84 даже не снилась. 6v6 использовалась во многих усилителях Fender. Например, в Deluxe Reverb и Princeton. В общем, тот потрясный звук Larry Carlton на Kid Charglemagne — это звук дуэта двух 6v6, и для меня именно этот звук характеризует 6V6. Если EL84 – это резкий крик, то 6v6 – это рык, который слышится когда мы добавляем овердрайва.

Различия между типами ламп подчас довольно трудно заметить. В этом видео показаны эти различия так хорошо, как это вообще возможно. Тут дело еще и в том, что, самом собой, огромную роль играет сама конструкция усилителя. На этом видео показаны несколько типов ламп. Различия трудноуловимы, но тут можно послушать эти лампы на хайгейне.

Так же, зацените, как Ola Englund пробует различный лампы на своем подписном усилке Randall – Satan. Тут показано как ведут себя разны лампы на хайгейне. Мне особенно нравятся KT88 и EL34, как они играют двумя парами в 100 Ваттном усилке!

[seymourduncan.com/blog]

Читать книгу Hi-end-усилители на «военных» лампах А. С. Храмушина : онлайн чтение

Hi-end-усилители на «военных» лампах
А. С. Храмушин

Командирам и начальникам, воспитателям и преподавателям Воронежского Высшего Военного Инженерного Училища Радиоэлектроники посвящается

© А. С. Храмушин, 2017

ISBN 978-5-4485-6613-4

Создано в интеллектуальной издательской системе Ridero

Преждесловие
(пролог по-нашему)

В среде любителей лампового звука не утихают споры о том, какая лампа и (или) сочетание ламп дают наилучший «самый правильный» звук. Очень часто в интернете происходят самые настоящие баталии, иногда с переходом на личности. Причем самые злые спорщики на поверку зачастую оказываются чистыми теоретиками, не собравшими за свою жизнь ни одного усилителя. Особую нишу в спорах занимает вопрос о том, что лучше: пентод или триод. Цель моего скромного труда заключается не в том, чтобы кого-то переспорить, а лишь дать практические рекомендации о том, как собрать из ламп, которые я и несколько моих единомышленников считают лучшими по звуку, достойный усилитель.

Наша концепция в результате почти десятилетних поисков, экспериментов с разными топологиями схем, разными лампами, разными типами пассивных элементов выглядит так:

Пентод (тетрод) должен быть включен штатно т.е. пентодом (тетродом)

Пентод (тетрод) звучит лучше. Если уйти в область субъективных оценок, это значит, что он передает музыку лучше, особенно ее эмоциональную составляющую, что, собственно говоря, и является сутью музыки – непосредственная передача эмоций, чувств. В общем, мы за ПЕНТОДНЫЙ ЗВУК. Но ничего против не имеем, если в схеме присутствуют хорошие триоды. Даже (О, крамола!) если пентод включен триодом, что для некоторых пентодов не является ухудшающим обстоятельством.

Топология схемы усилителя мощности – однотактный (кому нравится – можно двухтактный) усилитель с непосредственными связями и кенотронным двуполярным нестабилизированным источником питания. В среде «ламповиков» такой усилитель часто называют Лофтин-Уайт по Комиссарову. Да не соблазнится никто, что я намекнул на двухтактный усилитель с непосредственными связями. Такие бывают, и я их делал. Да и не только я.

Резисторы, используемые при построении усилителя, только проволочные. Конденсаторы – бумажно-масляные для предельно аудиофильского исполнения, но можно и электролитические для бюджетного варианта. О типах резисторов и конденсаторов будет сказано отдельно при описании практических конструкций. Монтаж всех цепей (кроме накальных у косвенно-накальных ламп) производится только одножильным медным эмалированным проводом.

Для винил-корректоров принципиально нестабилизированный однополупериодный кенотронный выпрямитель с, как минимум, трехзвенным LC фильтром.

Вот, собственно говоря, наши нехитрые отправные постулаты. Приписывать себе изобретение схем я не дерзну, так как все существующие схемотехнические решения были придуманы уже к середине XX века. В книге нет теории по расчету усилителей и частотно избирательных цепей, т. к. нет смысла повторять то, что описано во множестве разнообразной технической литературы. Желающий может воспользоваться ею, либо своими знаниями, полученными в учебных заведениях, или освоенных самостоятельно. Идущий да одолеет путь. Я лишь сложил из этих кирпичей конкретные схемы, провел расчет элементов и режимов под определенные типы ламп и попытался изложить в форме, которую «поймет не только взрослый, но даже карапуз» алгоритм практической сборки усилителя на лампах. А теперь о лампах.

Лампы

Конечно же, речь пойдет, как я говорил ранее, только о тех лампах, ради которых все остальные были задвинуты на дно ящика (иногда, правда, достаются оттуда). Вот список этих ламп в порядке возрастания выходной мощности:

12ж1л (4ж1л) – универсальный маломощный пентод с короткой характеристикой. Эти два пентода отличаются только напряжением накала

12.6 Вольта и 4.2 Вольта соответственно. В остальном они идентичны. Накал косвенный.

4П1Л – усилительно генераторный выходной пентод. Накал прямой 4.2 Вольта.

12П17Л – косвенно-накальный аналог 4П1Л. Накал косвенный 12.6 Вольта.

ГУ-15 – генераторный выходной пентод. Накал прямой 4.4 Вольта.

ГУ-50 – генераторный выходной пентод. Накал косвенный 12.6 Вольта.

Зарубежных аналогов (за исключением ГУ-50) данные лампы не имеют. Существуют прототипы (кроме 12П17Л), выпущенные в фашистской Германии для нужд Вермахта. Но они имеют другой цоколь и вид баллона и практически недоступны. Да и надо ли их искать?

Кенотроны можно применять любые, подходящие по токам и напряжениям. Но в книге описаны те, которые были использованы в практических схемах. Как театр начинается с вешалки, так усилитель начинается с источника питания. Поэтому начнем по порядку, сначала с описания кенотронов, а затем блока питания винил-корректора. Итак,

6Ц4П – двуханодный кенотрон косвенного накала. Напряжение накала 6.3 В. Лампа пальчиковая семиштырьковая. Существует разновидность этого кенотрона с буквой Е (повышенной надежности). Так вот, при выборе, какой кенотрон использовать 6Ц4П, 6Ц5С или 6Ц4П-Е, предпочтение следует отдать последнему по двум причинам:

а) выше надежность,

б) звук с ним лучше, чем при применении первых двух.

Существует импортные аналоги – например, 6Х4.

6Ц5С – двуханодный кенотрон косвенного накала. Напряжение накала 6.3 В. Лампа имеет октальный восьмиштырьковый цоколь. А значит, занимает больше места. Но зато смотрится солиднее, эдакий пузанчик. Иногда внешний вид является значимым фактором. Имеются импортные аналоги 6Х5GT, EZ90. 6Ц5С- двуханодный кенотрон косвенного накала. Напряжение накала 6.3 В. Лампа имеет октальный восьмиштырьковый цоколь.

5Ц4С — двуханодный кенотрон косвенного накала. Напряжение накала 5 В. Лампа имеет октальный восьмиштырьковый цоколь. Баллон лампы бывает трех типов: «кобра», обычный цилиндрический и цилиндрический уменьшенного размера. В последнем случае лампа маркируется как 5Ц4М. Обладает великолепным звучанием. Импортные аналоги: 5Z4,5Y4,5W4.

5Ц3С — двуханодный кенотрон прямого накала. Напряжение накала 5 В. Лампа имеет октальный восьмиштырьковый цоколь. Имеет существенный недостаток – ухудшает динамические характеристики усилителя. Проявляется это в «вялом» звучания быстрых мелодий, рока. Импортные аналоги: 5U4G, GZ32,GZ34.

5Ц9С — двуханодный кенотрон косвенного накала. Напряжение накала 12,6 В. Лампа имеет баллон и цоколь как у ГУ-15. Обладает великолепным звучанием. Импортных аналогов не имеет.














Источник питания винил-корректора

Источник предназначен для питания винил-корректора собранного на лампах 12Ж1Л (4Ж1Л). Описание и схема будут предоставлены в следующей главе (Рис.1). Поскольку лампы взаимозаменяемы, предусмотрен переключатель напряжения питания накала 4 или 12 Вольт. Потребление тока по цепи анода у данного винил-корректора не превышает 15 мА, по цепи накала 300 мА для 12 Вольт, и 880 мА для 4 Вольт. Накал кенотрона источника питания потребляет 450 мА для 6Ц4П-Е. и 600+-60 мА для 6Ц4П и 6Ц5С. Исходя из этих данных, выбираем готовый промышленный трансформатор. Вполне подходит достаточно широко распространенный на просторах нашей Великой Родины ТАН16—127/220—50. Главное, чтобы высоковольтная обмотка имела 270 – 280 вольт переменного напряжения. Можно, конечно, потрудится и намотать трансформатор самому, предварительно рассчитав его параметры. На страницах этой книги позволю себе этим не заниматься. Ниже приведены справочные данные на ТАН16—127/220—50.


Трансформаторы ТAН16 на 220 В выпускаются начиная с 1979 г., они имеют одну первичную обмотку и такую же нумерацию выводов, как у трансформаторов на 127/220 В.

Напряжение на отводах первичных обмоток трансформаторов ТAН16 на 127/220 В:

между выводами 1 и 2, 4 и 5 – 110 В;

между выводами 2 и 3, 5 и 6 – 7 В.

При использовании трансформаторов ТAН16—127/220 на 127 В необходимо:

соединить выводы 1 и 4, 3 и 6, при этом первичные обмотки 1 – 3 и 4 – 6 соединяются параллельно;

подать напряжение 127 В на выводы 1 и 3 или 4 и 6.

При использовании трансформаторов ТAН16—127/220 на 220 В необходимо:

соединить выводы 2 и 4;

подать напряжение 220 В на выводы 1 и 5.


В трансформаторах ТAН16 возможно последовательное и параллельное согласное соединение вторичных обмоток. Накальные обмотки можно соединять параллельно для увеличения тока накала.

Анодные обмотки можно соединять последовательно для получения необходимого выходного напряжения, а также параллельно для увеличения нагрузочной способности обмоток.

При последовательном соединении обмоток с разными допустимыми токами нагрузочный ток не должен превышать минимального допустимого. Параллельное соединение может осуществляться тех анодных обмоток, напряжение на зажимах которых одинаковое.

В авторском варианте источник питания сделан отдельным блоком, конденсаторы использованы в анодных цепях бумажно– масляные типа МБГО, в цепях выпрямителя накала, естественно, электролитические. Их марка не имеет принципиального значения. Для уменьшения габаритов никто не воспрещает использовать электролитические конденсаторы в анодных цепях, но, как говорил один персонаж из кинофильма «Напарник», это – не наш метод. В смысле, что не для маститого аудиофила.

Ниже представлена таблица, в которой, по мере убывания их положительных характеристик с точки зрения звука, расположены типы конденсаторов. Таблица составлена на основании специально проведенных тестов.


Вместе с этими конденсаторами тестировался конденсатор JENSEN с медными обкладками. Габариты большие, по звуку едва отличим от КБГ-МН. Разница заметна только если сравнивать их между собой быстрым переключением. Выигрыш при этом на стороне JENSEN. Только вот цена… При сравнительном прослушивании конденсаторов одной марки сделано следующее наблюдение: конденсаторы 40-50-ых годов звучат лучше, чем их собратья более позднего выпуска. Естественно, этот ряд субъективен. С данными одних источников он совпадает, с другими разнится в некоторых пунктах. В любом случае – выбор за Вами.

Провод, используемый в кабеле, соединяющем винил-корректор с источником питания, типа МГТФ. Для получения 270 Вольт переменного напряжения на силовом трансформаторе соединяются перемычками выводы 8 и 9, 10 и 11, 12 и 13. Напряжение 272 Вольта снимается с выводов 7 и 14. В качестве дросселей питания можно использовать первичные обмотки трансформаторов ТВЗ1—9, ТВЗ-Ш и ТВК-90, ТВК-110 и т. п. Причем никакой переделки этих трансформаторов не требуется. Существуют промышленные унифицированные дроссели индуктивностью не менее 5 Генри. Например, Д7, Д40 и т. д. Главное, чтобы дроссели Др3 и Др4 (см. схему) были одинаковыми.

Переключение напряжения накала ламп корректора производится двухсекционным переключателем SA1.Одна секция переключает переменное напряжение 6.3—12.6 в, вторая изменяет сопротивление в цепи регулирования микросхемного стабилизатора. Благодаря такому решению облегчается тепловой режим стабилизатора. Микросхему стабилизатора необходимо установить на радиатор, либо использовать в качестве такового корпус блока питания, если он металлический.


РИС.1

Принципиальная схема источника питания винил-корректора на лампах 4Ж1Л (12Ж1Л)

Винил-корректор

Винил-корректор (Рис.2) представляет собой двухкаскадный усилитель с сосредоточенной классической цепью коррекции по стандарту RIAA. Цепь коррекции находится между каскадами, собранными на лампах 12Ж1Л (4Ж1Л), причем в первом каскаде лампа имеет штатное пентодное включение, а во втором – триодное. Особенность данной лампы – практическое отсутствие микрофонного эффекта и фона. Звуковая сигнатура великолепна как в пентодном так и триодном включении.

Некоторые рекомендации по монтажу корректора. Общие провода, экраны ламп соединяются в одной точке вблизи входных гнезд. Если корпус корректора сделан из изоляционного материала, то никаких особенностей нет, если же корпус металлический, то входные гнезда должны быть изолированы от корпуса. Точка соединения металлического корпуса корректора с общей шиной питания подбирают экспериментально. В случае применения ламповых панелей в виде стакана она образуется автоматически контактом стакана с шасси.

Соединительный разъем для подключения источника питания может быть любой, главное, чтобы в нем было не менее 5 контактов (два для накальных цепей, один общий и два для анодных цепей каналов).

При триодном включении 4Ж1Л (12Ж1Л) Соединить между собой анод, сетки вторую, третью и внутренний экран!!!

При пентодном включении – активное сопротивление в цепи первой сетки не должно превышать 100 кОм во избежание появления токов утечки.


Рис.2. Принципиальная схема винил-корректора. От номиналов резисторов R6 и R8 зависит АЧХ устройства. В таблице приведены возможные сочетания их сопротивлений.


Рис.3 Лампа 12Ж1 и панельки к ней.

Краткое отступление по поводу воспроизведения грамзаписей

В настоящее время считается, что основную массу грамзаписей (после 1967) года составляют носители, записанные в стандарте RIAA. Однако, многие фирмы продолжали записывать пластинки в форматах отличных от указанного. Так Deutsche Grammofon Geselschaft (DGG) и после 1967 года делала записи в стандарте TELDEC. Записи, сделанные в Великобритании, имеют формат TELDEC (основная масса записей БИТЛЗ), LONDON LP M33 или BBC. А в 60-ые годы 20 века, когда во множестве имелись пластинки для проигрывателей со скоростью вращения 78 оборотов, количество разнообразных форматов доходило до двух десятков. С 1955 года в нашей стране, Великобритании и США для 78-оборотных пластинок действовал в основном стандарт IEC N78 (ГОСТ 5289—50). Поэтому, для любителей старинных записей имеет смысл собрать винил-корректор, как минимум, с двумя типами коррекции: RIAA и IEC N78. Чтобы при многословии не впасть в ошибки, ниже приводится таблица наиболее распространенных стандартов.

Стандарты грамзаписи












Если не предполагается прослушивание пластинок 30-40-ых годов, то для мультиситемного винил-корректора следует выбрать следующие шесть стандартов: IEC N78, Columbia LP M33, London M33&M45, NARTB до 1953, TELDEC, RIAA.

То есть потребуется Переключатель на 6 положений и 3 направления. Для того, чтобы во время переключения типов коррекции не было громких щелчков, переключатель должен быть с перекрытием соседних контактов во время переключения (такие применялись в магазинах сопротивлений и разнообразной измерительной технике). Но чаще встречаются такие переключатели на пять положений. Поэтому, в случае применения переключателя на 5 положений, каким– то из стандартов придется пожертвовать. Лично я склоняюсь пожертвовать Columbia LP M33, но сохранить IEC N78, так как долгоиграющие пластинки на 78 оборотов достаточно широко распространены, и очень много в нашей стране пластинок шестидесятых и начала семидесятых годов прошлого века диаметром 17 см, с записями, перенесенными с 78-оборотных пластинок. А они как раз и были записаны в этом стандарте. В этом случае понадобится переключатель на три направления.

Вообще, Columbia LP M33 и NARTB стандарты американские. И весьма похожи. Существенно отличаются они друг от друга только в низкочастотной области (на частотах ниже 200 Гц). Поэтому, прежде чем решить, какой стандарт не включать, надо провести статистический анализ на предмет, какого стандарта записи пластинки у вас встречаются чаще. И, исходя из полученного результата, определить стандарт, подлежащий забвению. В случае, если будет отвергнут NARTB, достаточно иметь переключатель на два направления, упрощается схема коммутации.

Принципиальная схема винил-корректора на 6 типов коррекции приведена на рис. 4.

Принципиальная схема двух вариантов винил-корректора на 5 типов коррекции приведена на рис.5 и 6.

Безусловно, никто не мешает собрать корректор на 2, 3 или 4 стандарта грамзаписи. Каждый да определит сам, чего он желает и воплотит свои идеи в жизнь.




Методика расчета цепей коррекции для винил-корректоров без обратных связей

Отдельной строкой стоит пропеть дифирамбы двум одесским парням, написавшим великолепную работу по расчету усилителей-корректоров для воспроизведения грамзаписи. Называется эта чудная работа:

Евгений Бабиченко, Игорь Гапонов. Усилители RIAA– коррекции на вакуумных триодах для «скоростных» (электродинамических) звукоснимателей. Некоторые принципы построения схем без обратных связей. Расчёт и настройка корректирующих цепей.

На просторах Интернета она имеется. В этой статье на высоком уровне проработаны математическая модель расчета и практические советы по созданию винил-корректоров. Язык изложения может кому-то показаться странным, но, в конце концов, это не диссертация и не учебник для ВУЗов и техникумов. Лично меня порадовало в этой работе и то, что среди первоисточников авторы указали труд начальника кафедры ТЭРЦ Воронежского Высшего Военного Инженерного Училища Радиоэлектроники полковника Змия Бориса Федоровича. «А причем тут Воркута? А я сидел там». Точнее, я там учился, в смысле в ВВВИУРЭ. Но моя задача, как оговаривалось ранее, состоит в том, чтобы предоставить методики расчетов и построения усилителей, доступные даже призывнику из Узбекистана. Обвинять меня в расизме не надо, лучшие армейские повара, как правило, были узбеками. Ну, когда еще был СССР. Посему ниже будет представлена методика упрощенного расчета для нескольких типовых видов цепей коррекции без обратных связей. Поскольку методика упрощенная, объяснений, что откуда берется, в ней не будет. Чисто практическая методика, рассчитанная на человека, владеющего арифметикой и знакомого с законами Ома (в пределах школьной программы), дающая удовлетворительный результат на практике. Будут рассмотрены:

1.Расчет сосредоточенной цепи коррекции, рекомендованной RIAA в классической схеме усилителя-корректора

2. Расчет сосредоточенной цепи коррекции, рекомендованной RIAA в схеме усилителя-корректора с непосредственными связями

3.Расчет усилителя-корректора с формированием постоянной времени t1 на собственной индуктивности головки звукоснимателя.

4.Расчет усилителя-корректора с коррекцией, распределенной по каскадам

1.Расчет сосредоточенной цепи коррекции, рекомендованной RIAA в классической схеме усилителя-корректора

Это наиболее часто применяемая цепь коррекции, позволяющая формировать три постоянные времени коррекции. См. рис.7.


Рис.7. Принципиальная схема идеальной цепи коррекции.

Посмотрев на схему, можно увидеть, что постоянная времени τ₁ формируется цепочкой R1C1, а цепочка R1R2C2 формирует две постоянных времени: τ₂ и τ₃. В качестве примера расчета возьмем стандарт IEC N78 в котором:

τ₁=50 мкс

τ₂=450 мкс

τ₃=3180 мкс

И, вот, мы стоим перед уравнением с четырьмя неизвестными R1, R2, C1, C2. Извечный вопрос русской интеллигенции: « Что делать»? Извечный ответ ей русского народа: «Э-э, интеллигенция… Одно слово, узок их круг и страшно далеки они от народа. Принимаем волевое решение!» Правда, про круг сказал не народ. В общем, волюнтаристски назначаем (исходя из имеющихся в запасе номиналов) емкость конденсатора С2, так как расчет будет вестись от наибольшей потоянной времени t3=3180 мкс, а она связана с С2.

– Вычисляем сопротивление R2:

R2= τ₂ /C2

2.Вычисляем R1: R1= R23 -τ₂) (τ₂– τ1) /τ22

3. Вычисляем С1: Если бы цепь R1С1 была отдельной, то С1=t1/R1. Но в реальности она включена в более сложную систему. Поэтому формула расчета С1 усложняется и принимает вид:

С1= τ1 τ3С2 / ((τ3 -τ₂) (τ₂– τ1))

Подставляем в формулы реальные значения элементов:

– Принимаем равным 0.03 мкф (постоянные времени берем в мкс, емкости в мкф), тогда:

R2=450/0,03 = 15000 Ом= 15 кОм,

R1= (3180—450) (450—50) *15/450²=80,88 кОм,

С1=0,00005*0,00318*0,03/ (0,00273*0,0004) =4368пф.


Рис.8 Принципиальная схема идеальной цепи коррекции стандарта IEC N78.

Все было бы хорошо с приведенным выше расчетом, если бы не: цепь коррекции, приведенная выше, представляет собой идеальный случай, когда цепь эта живет сама по себе, не включенная ни в какие другие каскады и цепи. В реальной жизни ее ставят между первым и вторым каскадами усилителя-корректора. См. рис.9.


Рис.9. Включение узла коррекции в реальную схему.

Первый каскад усиления на лампе Л1 имеет свое выходное сопротивление Rвых, последующий каскад на лампе Л2 имеет входное сопротивление Rвх (это сопротивление в цепи первой сетки Л2), которые становятся неотъемлемой частью узла коррекции и искажают всю, ранее рассчитанную, картину. В принципиальной схеме, учитывающей новые условия, сопротивление, обозначенное на рис.9 как R1, обозначим Rреал. Сделаем это, чтобы не путаться и помнить, что в макете будет впаян резистор с сопротивлением Rреал. См. рис 10.


Рис.10

Чтобы рассчитать сопротивление Rреал, которое необходимо установить в реальный макет усилителя, нужно составить эквивалентную схему цепи коррекции. Разделительный конденсатор Ср имеет сравнительно большую емкость (порядка 1 мкф), т.е. малое сопротивление по переменному току, поэтому при составлении эквивалентной схемы мы его игнорируем, считая, что он замкнут накоротко. См. рис. 11.


Рис.11

Далее полагаем, что цепочки С1, С2R2 сохраняют свои значения и их пересчитывать не надо (по постоянному току цепь разорвана). Значение Rвхмы задаем сами, исходя из имеющихся в запасе номиналов сопротивлений. В нашем случае выбираем Rвх=270кОм.

Выходное Rвых сопротивление первого каскада равно (внутреннее сопротивление лампы Ri соединяется параллельно с сопротивлением в цепи анода Ra через источник питания)

Rвых= Ri Ra / (Ri+ Ra)

Сопротивление Ra в цепи анода Л1 выбирается по нагрузочной прямой построенной на ВАХ лампы и в нашем случае для лампы 12Ж1Л равно 62 кОм. Значение Ri берется из справочника и составляет 800 кОм. Итак, подставляя эти значения в формулу получаем:

Rвых= 62*800/ (800+62) =57. 5 кОм.

Для сохранения расчетных характеристик цепи коррекции необходимо, чтобы сопротивление цепочки RвхRвыхRреал равнялось R1


Рис 12.


Рис.13

По эквивалентной схеме, составляем уравнение:

R1= (Rреал+Rвых) Rвх / (Rреал+Rвых+ Rвх)

В рассматриваемом случае вычисленное ранее значение R1 составляет 80,88 кОм. В итоге, подставив известные значения сопротивлений в формулу, получаем уравнение: 80,88= (Rреал+57,5) 270/ (Rреал+57,5+270) (Все сопротивления даны в килоомах). Решив его, получаем значение Rреал=57.97 кОм. В итоге принципиальная схема цепи корректора на лампе 12Ж1Л для стандарта IEC78 приобретает вид, показанный на рис.14:


Рис.14

При сборке макета можно попытаться точно подобрать вычисленные значения элементов цепи, но на практике это лишь усложнит работу. Мало того, в реальном макете присутствуют такие неприятные вещи как паразитные емкости, индуктивности и сопротивления монтажа. Они, безусловно, малы, но в некоторых случаях ощутимы. Так, например, паразитная емкость монтажа находится в диапазоне 50—200 пф. Что уже ощутимо для постоянной времени τ1=50 мкс. Значит, при подборе емкости С1 можно выбрать конденсатор с меньшей, чем расчетная, емкостью. Примерно 4368—68=4300 пф. Т.е. стандартный номинал. Сопротивление R1 близко к 58 кОм, но выбор в сторону увеличения от вычисленного номинала, как показывает практика, вреднее, чем в сторону уменьшения. Ближайший стандартный номинал – 56 кОм. При выборе такого номинала расхождение с расчетными характеристиками составит:

R1= (Rреал+Rвых) Rвх / (Rреал+Rвых+ Rвх) =

(57,5+56) *270/ (57,5+56+270) =79.9 кОм

Что составляет 98,7% от 80.88 кОм расчетных. Учитывая, что внутреннее сопротивление ламп величина справочная и не является точной, то допуск 1.3% на практике вполне приемлем. Принципиальная схема тогда принимает привычный для радиолюбителя-пионера вид (рис.15)


Рис.15. Принципиальная схема узла коррекции IEC N78 со стандартными значениями номиналов радиокомпонентов.

Схемы ламповых усилителей. Часть 2. Сложные схемы ламповых усилителей

Одноканальные схемы УМЗЧ

    К сложным схемам ламповых усилителей, в отличие от уже рассмотренных простых, можно отнести такие УМЗЧ, в которых присутствуют в совокупности как минимум три из пяти следующих признаков: имеется предварительный усилитель, выходной каскад собран по двухтактной схеме, полоса частот усиления разделена на два и более каналов, выходная мощность превышает 2 Вт, общее количество ламп в одном канале усиления больше трех. Впрочем, многоканальные схемы не так уже часто встречаются в радиолюбительском творчестве, хотя и чаще, чем это делала наша отечественная промышленность в былые годы. Но даже без этого признака, все равно предыдущая схема болгарина Кусева не вошла в число сложных, ведь в одном канале у нее всего 2,5 лампы, схема одноканальная, а выходной усилитель - однотактный.
    А вот на первый взгляд более простая схема высококачественного УМЗЧ из сборника Гендина Г. С. (МРБ-1965) имеет достаточно отличительных признаков, чтобы ее можно было отнести к разряду сложных (рис.12). Выходная мощность усилителя, собранного на двух лампах 6ФЗП типа триод-пентод превышает 4 Вт, а качество звучания - выше всяких похвал. Усилитель предназначен для воспроизведения грамзаписи, поэтому его входной сигнал 250 мВ, полоса воспроизводимых частот 50...14000 Гц при неравномерности АЧХ 1 %, коэффициент нелинейных искажений не превышает 2 % при номинальной мощности.


Рисунок 12 Принципиальная схема лампового усилителя Г.С. Гендина

    Наибольшую сложность при налаживании ламповых усилителей мощности с двухтактным выходом вызывает обеспечение симметричности обеих плеч усиления каскада. Перед конструктором стоят несколько задач, которые сложны сами по себе, а в совокупности они доставляют сильную головную боль, ибо если их оставить нерешенными, то преимущества двухтактного каскада превращаются в свою противоположность. Напомню преимущества двухтактной схемы. Это и отсутствие четных гармоник в нагрузке, что уменьшает коэффициент нелинейных искажений, и отсутствие нечетных гармоник в цепи питания, что облегчает требования к блокирующим конденсаторам в фильтре источника питания и обеспечивает дополнительный запас устойчивости усилителя. На устойчивость работает также уменьшение выходной емкости ламп, что существенно влияет на работу УМЗЧ на высоких частотах. И, наконец, при двухтактном соединении ламп возрастает выходное сопротивление каскада, а это позволяет поднять добротность контура, образованного первичной обмоткой выходного трансформатора и параллельным ему конденсатором, и улучшить фильтрующую способность нагрузки в отношении высших гармоник полезного сигнала.
    Решение задачи реализации достоинств двухтактной схемы усилителя рассмотрим на примере данного УМЗЧ. Во-первых, нужно подобрать лампы Л1 и Л2, вернее их пентодные части так, чтобы у них были одинаковыми характеристики, в частности, входное и выходное сопротивление и проницаемость, равенство которых позволяет надеяться на совпадение статических ВАХ обеих ламп. Во-вторых, следует обеспечить симметричный режим по постоянному току, то есть одинаковое анодное питание и смещение, причем, если не удалось подобрать совершенно идентичные лампы, а это гарантировано в большинстве случаев, то режим нужно подобрать так, чтобы привести характеристики ламп к идентичности. Как видно на схеме (рис.12), все режимные элементы и питающие напряжения обеих плеч одинаковые, но подчеркнем еще раз - это возможно только при идентичности характеристик ламп. Подстройка режимов до полной симметричности является самостоятельной задачей каждого, кто пытается повторить чужую схему. В-третьих, нужно обеспечить симметричность нагрузки, в качестве которой выступает первичная обмотка выходного трансформатора Тр1. Для этого наматывают первичную обмотку двойным проводом в количестве 1500 витков провода ПЭВ 0,15 на сердечнике Ш20хЗО по 5 слоям в 500 витков, перемежая их 4 слоями вторичной обмотки по 24 витка каждый, всего 96 витков. Средней точкой первичной обмотки, к которой подводится напряжение питания, станет соединение начальных концов провода, а конечные выводы подсоединяются к анодам ламп. В-четвертых, на управляющие сетки обеих ламп выходного каскада напряжение возбуждения подается в противофазе, поэтому с анода триода Л1 большая часть сигнала подается напрямую на сетку пентода Л1, а часть его с подстроечного резистора R12, который регулирует амплитуду входного сигнала на сетке пентода Л2, подается на фазоинвертор - триод лампы Л2. Кроме того, в цепи сетки пентода Л2 для выравнивания фазовых соотношений при прохождении входным сигналом неидентичных цепей добавлена цепочка R9-C5. Вот теперь можно считать двухтактный каскад симметричным и наслаждаться качеством звучания.
    Однако, это еще не все. Для того, чтобы УМЗЧ работал еще устойчивее при таких предельных для ламп 6ФЗП значениях выходной мощности, весь усилитель охвачен ООС с выхода на катод входного триода Л1 через делитель R7-R4, а с него на сетку через резистор R3. Местные ООС имеются также в каждом каскаде. Вызывает уважение и фильтр в цепи питания С10-Др1-С11, уменьшающий коэффициент пульсаций анодного напряжения до 0,1%.

    Следующий УМЗЧ для воспроизведения грамзаписи Г. Крылова едва ли сложнее предыдущего. Выходная мощность его 6 Вт при коэффициенте нелинейных искажений 3%; при выходной мощности 4 Вт коэффициент нелинейных искажений 1%. Неравномерность частотной характеристики в диапазоне от 25 гц до 16 кГц - 1 дБ. Чувствительность с входа - 170 мВ. Уровень фона -55 дБ. Особенностью усилителя (рис.13), который состоит из каскада предварительного усиления, двухтактного выходного каскада и выпрямителя, является своеобразная схема возбуждения оконечного каскада без использования фазоинвертора.


Рисунок 13 Принципиальная схема лампового усилителя мощности Г Крылова

    Сигнал с регулятора громкости R1 подается на управляющую сетку лампы типа 6Ж1П, усиливается ею и поступает на управляющую сетку выходной лампы Л2 типа 6П15П. Напряжение сигнала с катода лампы Л2 поступает далее на катод лампы ЛЗ.
    Напряжение сигнала U подаваемое на лампу ЛЗ, можно определить из формулы:
    U= (I1 - I2)(R7 + R8),
    где I1 и 12 - переменные составляющие токов Л2 и ЛЗ. Увеличить это напряжение не представляется возможным, поскольку для хорошего использования лампы ЛЗ ток И должен быть близок к 12, а увеличивать сопротивление резистора R8 нельзя из-за снижения анодного напряжения. Стало быть, данная схема представляет интерес только при использовании ламп с большой крутизной, работающих при малом напряжении возбуждения. Из распространенных ламп этому требованию удовлетворяет пентод 6П15П.
    Для уменьшения нелинейных искажений и снижения выходного сопротивления усилитель охвачен отрицательной обратной связью глубиной 14 дБ. Напряжение обратной связи снимается с вторичной обмотки выходного трансформатора и через резистор подается на катод лампы Л1.
    Силовой трансформатор собран на сердечнике из пластин Ш32, толщина набора 32 мм, окно 16x48 мм. Сетевая обмотка содержит 880, а анодная 890 витков провода ПЭЛ 0,33, накальная обмотка состоит из 28 витков провода ПЭЛ 0,8.
    Выходной трансформатор (рис.14) выполнен на сердечнике из пластин Ш26, толщина набора 26 мм, окно 13X39 мм. Первичная обмотка содержит 1200Х 2 витков провода ПЭВ-2 0,19, вторичная - 88 х 3 витков провода ПЭВ-2 0,47. Необходимо строго выдержать равенство чисел витков секций вторичной обмотки и соединить секции параллельно.


Рисунок 14 Принципиальная схема и схема намотки выходного трансформатора лампового усилителя мощности Г. Крылова

    Усилитель смонтирован на шасси из алюминия толщиной 1,5 мм размером 240x92X53 мм. Первый каскад должен быть максимально удален от к силового и выходного трансформаторов. Корпус к потенциометра R1 следует соединить с шасси.
    Расстояние между силовым и выходным трансформаторами должно быть не менее 15 мм. Оси их катушек должны быть взаимно перпендикулярны.
    Налаживание усилителя сводится к регулировке величины обратной связи изменением сопротивления резистора R10. Если усилитель возбуждается, то выводы вторичной обмотки выходного трансформатора следует поменять местами. Чтобы избежать самовозбуждения усилителя на ультразвуковых частотах, глубину обратной связи не следует делать более 15 дБ.
    Мостовой выпрямитель на диодах Д209 можно заменить селеновым выпрямителем ABC - 120-270. Конденсаторы С5, Сб желательно заменить одним конденсатором емкостью 150 мкФ на напряжение 300 В. Громкоговорители акустического агрегата должны иметь полное сопротивление 8-10 Ом. Автор применил два громкоговорителя 5ГД10, соединенные последовательно.

    Классическое использование свойств двухтактной схемы можно наблюдать в "простом* УМЗЧ К.Х. Михайлова (Р-8/57). В этом 6-ти ваттном усилителе (рис.15) на входе стоит лампа Л1 - двойной триод 6Н2П, одна половина которого возбуждает одно плечо оконечного каскада ЛЗ и вторую половину этой же лампы Л1, последняя в свою очередь служит фазойнвертором для возбуждения лампы Л2. Путем подбора резисторов R6, R11 подбирается режим обеспечения симметричного возбуждения двухтактной схемы.


Рисунок 15 Принципиальная схема лампового усилителя мощности К.Х.Михайлова

    Особенностью схемы является наличие раздельного регулятора тембра на входе УМЗЧ, величина входного напряжения при этом достигает 125 мВ. Кроме того, для обеспечения устойчивости усилителя в широком диапазоне частот введена частотно-зависимая ООС R5, R11, R15-C9, R16-C10. Показательным для такой простой схемы является использование накальной цепи оконечного каскада с симметричным заземлением средней точки, а для входного каскада используется пониженное напряжение накала 5 В для снижения уровня внутренних шумов лампы Л1. Как и в предыдущей схеме катоды обеих ламп оконечного каскада Л2 и ЛЗ подсоединены к одному резистору R12, что обеспечивает дополнительную регулировку симметричности режима.


Рисунок 16 Принципиальная схема лампового усилителя Ф.Кюне

    На рис.16 приведена схема сравнительно простого лампового усилителя мощности с ультралинейной характеристикой немецкого специалиста Ф. Кюне. Это устройство конструктивно объединяет переключатель входов, предварительный усилитель для электромагнитного звукоснимателя с фильтром низших и высших звуковых частот, регуляторы тембра, а также оконечный каскад и блок питания. При наличии высококачественного выходного трансформатора воспроизводимая полоса частот (при установке регуляторов тембра в среднее положение) имеет линейную характеристику в диапазоне от 50 до 30 000 Гц. На частоте 30 Гц выходная мощность несколько падает.
    Входные гнезда 1, 2 и 3 предназначены для подключения источников программ, дающих сигнал напряжением порядка 500 мВ, т. е. для подачи сигнала с линейного выхода магнитофона, приемника или от пьезоэлектрического звукоснимателя. Гнездо 4 предусмотрено для подключения высококачественного электромагнитного студийного звукоснимателя. Оно соединяется с двухкаскадным предварительным усилителем, собранным на лампе Л5. В зависимости от положения переключателя П2 усилитель может пропускать либо всю полосу частот, либо когда включен конденсатор С16, -только средние и высшие частоты. Низшие же частоты, на которых могут возникать вибрации электродвигателя, заметно ухудшающие качество воспроизведения грамзаписи, срезаются.
    Конденсатор С17 в цепи сетки правого (по схеме) триода лампы Л5 и сопротивление R29 служат для подъема низших звуковых частот. В положении 5 переключателя П1 конденсатор С14 включается параллельно конденсатору С17 подъем низших частот несколько уменьшается. При трех первых положениях переключателя сетка правого (по схеме) триода лампы Л5 замыкается на землю, что позволяет пол передаче радиопрограммы или магнитной записи подавлять помехи со входа звукоснимателя. В положении 4 конденсатор С18 несколько срезает высшие звуковые частоты, в положении 5 этот эффект усиливается. Секция П16 закорачивает входы, которые в данный момент не используются. Следовательно, при повороте переключателя П1 в положения 1-3 поочередно включаются входы с тем же цифровым обозначением, в положениях 4 и 5-четвертый вход (грамзапись).
    Регуляторы тембра (R2-R4) помещены перед лампой Л1, а регулятор громкости R8 - за ней. Правый триод лампы Л2 выполняет функцию фазойнвертора, собранного по схеме с разделенной нагрузкой. Оконечный каскад на лампах ЛЗ и Л4 собран по ультралинейной схеме, создающей отрицательную обратную связь в цепи экранирующих сеток. Вторая цепь отрицательной обратной связи идет от вторичной обмотки выходного трансформатора через сопротивление R20 к катоду лампы Л2. Выходной трансформатор следует подбирать с учетом имеющегося громкоговорителя.
    Потенциометр R35 в цепи накала ламп предназначен для ослабления уровня фона. Кроме этого, сопротивления R36 и R37 в цепи накала лампы Л1 понижают напряжение накала до 4,5 В, тем самым уменьшая уровень шумов и фона. Эта, по словам Ф. Кюне, несколько необычная схема, а для многих радиолюбителей Союза, как, например, для Ю. Михайлова (рис.15) уже в 1957 году (!), вполне распространенная, в течение ряда лет с успехом применялась в цепи накала первой лампы различных усилителей, при этом понижение напряжения накала не сказывалось на работе ламп.


Рисунок 17 Принципиальная схема лампового усилителя А.Кузьменко

    Схема высококачественного лампового усилителя низкой частоты на 8 Вт А. Кузьменко (Р-5/57) похожа на предыдущую по многим параметрам, даже номиналы отдельных цепей совпадают. Автор этой конструкции (рис.17) полагает, что он достиг улучшения качества звучания за счет введения разнообразных обратных связей, среди которых ООС на экранные сетки через отводы 16 и IB выходного трансформатора Тр1, общая ООС через делитель R12-R30, местные ООС в цепях возбуждения всех каскадов.
    Существенным отличием данной схемы от предыдущей является наличие корректирующей цепочки R14-C7 в анодной цепи левого по схеме триода лампы Л2. С помощью этой цепочки достигается уменьшение завала АЧХ усилителя в области высоких частот, который возникает из-за влияния нескольких факторов, главными из которых можно считать именно наличие местных ООС, а также низкое качество выходного трансформатора Тр1.


Рисунок 18 Принципиальная схема лампового УМЗЧ С.Матвиенко

    Более поздняя модель широкополосного лампового УМЗЧ С. Матвиенко (рис.18) еще более усложнена по сравнению с предыдущими. Чтобы достигнуть высококачественного звучания в 10-ваттном усилителе, в котором выходной каскад работает на пределе мощности, автор этой конструкции добавляет в схему свои элементы и цепи, которые помогают решить поставленную задачу - достичь высокого уровня равномерности АЧХ (не более 0,1 %) в широкой полосе частот 20...30000 кГц.
    Усилитель охвачен петлей ООС, которая работает в области средних частот - это цепочка R5-R29-R12-C8. Кроме того, все каскады охвачены местной ООС, причем в данном усилителе предвыходной каскад, который создает симметричное противофазное возбуждение почти "дословно" повторяет схему выходного каскада Г. Крылова (рис.13). Однако уже в оконечном каскаде наблюдаем дополнительную регулировку R27 величины катодного сопротивления ламп ЛЗ, Л4, благодаря которому имеется возможность симметрировать режимы обеих ламп, здесь же осуществлена ООС на экранные сетки с части витков первичной обмотки выходного трансформатора Тр1.
    В схеме также использованы все существующие возможности управления тембровою окраскою звукового сигнала. Предусмотрена раздельная регулировка тембра на уровне 12 дБ по высокой частоте R14-C9, СЮ и 14 дБ - на низкой R15-C14, Др1, а также применен тонкомпенсированный резистор регулировки громкости R3.
    Для стабильной работы УМЗЧ необходимо анодное питание с малым коэффициентом пульсаций, поэтому на выходе выпрямителя необходимо установить П-образный фильтр из дросселя и двух емкостей, как, например, в схеме Кусева (рис. 9) или Ген дина (рис.12).


Рисунок 19 Принципиальная схема лампового УМЗЧ Ф.Кюне

    Далее идет серия разработок вышеупомянутого Ф. Кюне. Схема высококачественного усилителя на 10 Вт показана на рис.19. Регуляторы тембра с раздельным регулированием по высоким R1-C1, С2 и низким частотам R2, R3, R4 - СЗ, С4 и регулятор громкости R5 помещены на входе усилителя, чувствительность которого около 600 мВ.
    Каскад предварительного усиления собран на лампе /11. Верхний (по схеме) триод лампы Л2 работает в режиме усиления. Его управляющая сетка соединена непосредственно с анодом лампы Л1 (конденсатор связи отсутствует). Этим исключается элемент сдвига фазы, который при известных условиях мог бы вызвать нестабильность отрицательной обратной связи. Благодаря непосредственной связи управляющая сетка лампы Л2 находится под таким же высоким потенциалом (+70 в), как и анод лампы Л1. Поэтому напряжение на катоде этой лампы приходится повышать до 71,5 В. Разница в напряжении (1,5 В) и составляет требуемое сеточное смещение.
    Управляющая сетка верхнего триода через сопротивление R12 связана по постоянному току с нижним (по схеме) триодом лампы Л2. В результате этого, а также благодаря общему сопротивлению в цепи катода, на оба триода подается одно и то же напряжение смещения. Управляющая сетка нижнего триода через конденсатор СЮ соединена по переменному току с общим минусом, т. е. лампа управляется не сеткой, а катодом (аналогично каскодной схеме). Так как сигнал в цепи управляющей сетки нижнего триода сдвинут по фазе на 180° относительно управляющей сетки верхнего триода, к оконечным лампам подводятся напряжения, также сдвинутые по фазе на 180°. Такой способ поворота фазы отличается высокой симметричностью, хорошим усилением н отсутствием фазовых искажений. Схема оконечного каскада обычна.
    Корректирующая цепочка R6-C5, включенная параллельно нагрузочному сопротивлению лампы Л1, н фильтр в цепи отрицательной обратной связи, состоящей из конденсатора С8 и сопротивления R10, стабилизируют отрицательную обратную связь в диапазоне ультразвуковых частот.
    Для каскада предварительного усиления подбирают по возможности малошумящие высокостабильные сопротивления. Величины конденсатора С8 и сопротивления R10 выбирают с учетом полного выгодного сопротивления усилителя из следующей таблицы:

Выходное сопротивление усилителя, Ом

С8, пФ

R10, кОм

4

180

15

16

82

33

    Выходной трансформатор намотан на сердечнике броневого типа из трансформаторного железа толщиной 0,5 мм без воздушного зазора. Сечение среднего стержня сердечника 28x28 мм. Первичная обмотка состоит из четырех секций, каждая по 1650 витков провода ПЭЛ или ПЭВ диаметром 0,11 мм. Прокладки между слоями из бумаги толщиной 0,03 мм. Вторичная обмотка состоит из двух секций по 76 витков в каждой, намотанной двумя слоями провода той же марки диаметром 0,6 мм с прокладками из бумаги толщиной 0,1 мм.
    Последовательность намотки следующая. Первой на каркас наматывают одну из секций первичной обмотки, затем половину вторичной обмотки, после этого две секции первичной обмотки, потом другую половину вторичной, последняя наматывается четвертая секция первичной обмотки. Две средние секции первичной обмотки соединены параллельно и намотаны в одну сторону, а остальные - в противоположную. Обе крайние секции также соединены параллельно. Составленные таким образом группы включают последовательно. Также последовательно включают обе половины вторичной обмотки (при сопротивлении громкоговорителя 16 Ом).


Рисунок 20 Принципиальная схема еще одного лампового УМЗЧ Ф.Кюне

    Следующий УМЗЧ Ф. Кюне на 20 Вт содержит мостовую схему включения нагрузки в оконечном двухтактном каскаде. В ней постоянная составляющая (рис.20) не течет через нагрузку, поэтому питание анодной цепи осуществляется помимо выходного трансформатора, и он представляет собой согласующий автотрансформатор.
    Трансформатор питания имеет две обмотки анодного напряжения (по 270 В каждая). Постоянное напряжение на электролитических конденсаторах С9 и СЮ составляет 290 В, напряжение в цепи катода при холостом ходе 18 В. Примечательно, что конденсаторы в блоке питания не соединены с корпусом.
    Напряжение смещения оконечных ламп Л2 и ЛЗ снимается с сопротивлений в цепи катода R13 и R14. Целесообразно одно из них сделать переменным, чтобы иметь возможность точно отрегулировать симметрию в обеих оконечных лампах. Напряжение на экранирующую сетку лампы одного плеча подается из анодной цепи лампы другого плеча. В цепи экранирующей сетки лампы ЛЗ включено переменное сопротивление R17, служащее для подавления фона переменного тока. В случае сильного фона необходимо перефазировать одну из обмоток трансформатора питания. Сопротивления R7, R10 и R12, R15 в цепях управляющих и экранирующих сеток оконечных ламп служат для защиты от возникновения генерации, их припаивают непосредственно к панелям ламп.
    Напряжение на катоде лампы Л1, верхняя половина которого работает в режиме усиления, а нижняя служит для поворота фазы, составляет 28 В. Управление нижним триодом осуществляется через общее сопротивление R5 в цепи катода, т. е. аналогично усилителю, схема которого приведена на рис.19. Для получения одинакового сеточного смещения для обоих триодов можно было бы как на рис.19 подключить управляющую сетку нижнего триода к точке соединения сопротивлений R1, R2, R5. Вместо этого в рассматриваемой схеме для нижнего триода применен делитель напряжения R3, R4, С2, который подает на управляющую сетку заданное напряжение и одновременно через конденсатор С2 замыкает ее на шасси. Емкость конденсатора С2 выбрана большой для того, чтобы на низших частотах возникала ООС и усиление на частоте 50 Гц подавлялось на 10 % (фон практически становится неслышным), а на частоте 20 Гц - на 50 %. Ниже 20 Гц усиление резко уменьшается. Такое построение схемы иногда вызывает некоторое недоумение, если сказать, что усилитель должен пропускать максимально широкую полосу частот. Однако радиолюбитель, имеющий опыт в обращении с высококачественными усилителями, знаком с их капризами. Тон с частотой 20 Гц практически не прослушивается. Тем более не слышны тоны более низкой частоты. Если же наш "слишком хороший" усилитель возбудится на очень низких, не воспринимаемых слухом частотах, то в результате перекрестной модуляции с прослушиваемыми тонами могут возникнуть помехи, сильно искажающие звуковую картину.
    Оконечный каскад усилителя охвачен отрицательной обратной связью. Оптимальная нагрузка оконечного каскада около 800 Ом. Однако даже при другой нагрузке (например, при 600 или 1600 Ом) выходная звуковая мощность составляет 17,5 Вт. К качеству выходного автотрансформатора Тр1 не предъявляют столь больших требований, как для обычных двухтактных каскадов. Каждая лампа работает на целую обмотку, а так как лампы по переменному току соединены параллельно, общее сопротивление обмотки уменьшается до 25 % от номинала. Для того чтобы получить полную симметрию и заземлить выходной зажим, средний отвод обмотки соединяют с шасси. Этот зажим служит одновременно нулевым проводом обмотки звуковой катушки, которая составляет часть общей обмотки автотрансформатора.


Рисунок 21 Расположение обмоток на каркасе трансформатора

    На рис.21 показано расположение обмоток на каркасе автотрансформатора Тр1. Сердечник состоит из пластин трансформаторного железа, собранных без зазора. Сечение среднего стержня сердечника разно 7,3 см2. Обмотка I содержит 650 витков провода ПЭЛ 0,35; обмотка IV- 490 витков того же провода; обмотка II содержит 119 витков провода ПЭЛ 1,0; обмотка 111-41 виток того же провода.

    Еще одна схема высококачественного оконечного лампового УМЗЧ Ф. Кюне на 20 Вт представлена на рис.22. В основном данный усилитель повторяет рассмотренные прежде схемные решения, которые обеспечивают высококачественное звуковоспроизведение, но как оконечный усилитель он не содержит регулировок громкости и тембра, а также в нем предусмотрена возможность подключения громкоговорителей на разные номиналы нагрузочных сопротивлений. В положении переключателя, как показано на схеме, сопротивление динамических головок составляет 16 Ом. Ниже под схемой приведены положения переключателей для сопротивления 8 Ом (слева) и 4 Ом.


Рисунок 22 Принципиальная схема усилителя на 22 Вт Ф.Кюне

    Во всех перечисленных схемах Кюне применены лампы иностранного производства, порядок замены которых на отечественные приведен в конце книги в специальной таблице.
   Д ля обеспечения повышенной мощности выходного усилителя при сохранении качественного звучания часто применяют параллельное соединение ламп выходного каскада в каждом плече двухтактной схемы, как это сделано в 20-ваттном оконечном УМЗЧ В. Большою (Р-7/60).

    В схеме усилителя (рис.23) имеются всего два каскада - входной фазоинвертор на лампе 6Н2П двойном триоде и выходной оконечный каскад на четырех лампах-тетродах типа 6П14П. Все катоды выходных ламп Л2...Л5 соединены в одной точке на резисторе цепочки катодного автосмещения R12-C6, а сами тетроды по постоянному току включены как триоды. Это несколько снижает крутизну проходной ВАХ, но делает ее более линейной.


Рисунок 23

    В цепи анодного питания вместо кенотрона Л6 лучше поставить мостик из полупроводниковых диодов на величину обратного напряжения 400 В и прямой ток в открытом состоянии 0,5 А, а также добавить сглаживающий фильтр П-образного типа. К слову сказать, дроссель фильтра лучше всего выполнять на тороидальном сердечнике и закрывать его заземленным экраном. Трансформатор питания Тр2 стандартный на мощность 200 Вт.

    Аналогичный по схемотехническому решению, но более мощный УМЗЧ на 100 Вт В. Шушурина (МРБ-1967) предназначен для работы с аппаратурой ансамбля электромузыкальных инструментов, а также может быть использован для озвучивания небольших залов, клубных помещений.
    Номинальная выходная мощность усилителя 100 Вт. Коэффициент гармоник на частоте 1000 Гц не более 0,8%, на частотах 30 и 18000 Гц - не более 2%. В диапазоне частот 30-18000 Гц неравномерность частотной характеристики +1 дБ. Номинальная чувствительность 500 мВ, номинальное выходное напряжение на нагрузке 12,5 Ом - 35 В. Уровень помех усилителя относительно номинального выходного уровня около -70 дБ. Потребляемая от сети мощность 380 ВА.


Рисунок 24 Принципиальная схема лампового усилителя на 100 Вт В.Шушурина

    Принципиальная схема усилителя мощности приведена на рис.24. Первые два каскада выполнены на лампах Л1 и Л2а. Второй триод лампы типа 6Н6П (Л26) используется в фазоинверсном каскаде с разделенной нагрузкой (R10 и R12). Оконечный каскад усилителя собран по двухтактной схеме на лампах ЛЗ, Лб, причем для обеспечения необходимой мощности в каждом плече включены параллельно по две лампы.
    Для получения равномерной частотной характеристики и малых нелинейных искажений три последних каскада усилителя охвачены глубокой отрицательной обратной связью по напряжению. Напряжение обратной связи снимается с вторичной обмотки выходного трансформатора Тр2 и через цепочку R19C8 подается в цепь катода лампы Л2а.
    Лампы Л8-Л6 оконечного каскада работают в режиме АВ. Отрицательное смещение на их управляющие сетки подается от отдельного источника -однополупериодного выпрямителя на диоде Д7.
    Питание анодных цепей оконечных ламп осуществляется от двухполупериодного выпрямителя на диодах Д6-Д13, включенных по мостовой схеме, а питание экранирующих сеток этих ламп и анодных цепей ламп Л1 и Л2-от выпрямителя на диодах Д2-Д5. Фильтры выпрямителей - емкостные. Емкость фильтрующих конденсаторов выбрана такой, чтобы при изменении отдаваемой усилителем мощности от нуля до номинальной питающие напряжения изменялись не более чем на 10 %.
    Усилитель мощности в виде отдельного, полностью законченного в электрическом и конструктивном отношении блока смонтирован на металлическом шасси размерами 490X210X70 мм. Сверху на шасси установлены все электронные лампы, трансформаторы и электролитические конденсаторы. Остальные детали смонтированы в подвале шасси.
    Трансформатор питания выполнен на магнитолроводе Ш32Х80. окно 32X80 мм.
    Обмотка 1-2, рассчитанная на напряжение сети 220 В, содержит 374 витка провода ПЭВ-1 1,0, обмотка 5-4-85 витков провода ПЭВ-1 0,25, обмотка 5-6-790 витков провода ПЭВ-1 0,55, обмотка 7-5-550 витков провода ПЭВ-1 0,41, обмотка 9-10-11 витков провода ПЭВ-1 0,9, обмотки Л-12 и 13-14-по 11 витков провода ПЭВ-1 1,4. Расположение обмоток на каркасе трансформатора питания показано на рис.25.


Рисунок 25 Расположение обмоток на каркасе лампового усилителя В.Шушурина

    Выходной трансформатор Тр2 выполнен на таком же магнитолроводе, что и трансформатор питания. Обмотки секционированы. Схема расположения секций обмоток на каркасе изображена на рис.25,6. Первичная обмотка 1-3 состоит из четырех секций провода ПЭВ-1 0,55 по 450 витков в каждой секции. Секции соединены последовательно, и от середины сделан отвод (вывод 2). Вторичная обмотка 4-5 состоит из десяти соединенных параллельно секций провода ПЭВ-1 0,55 по 130 витков в каждой секции.
    При условии правильного монтажа, применения предварительно проверенных деталей и изготовления выходного трансформатора по рекомендованной схеме налаживание усилителя мощности сводится к установке подстроечным резистором R41 необходимого напряжения смещения ламп выходного каскада (-35 В) и балансировке плеч ламп этого каскада резистором R14. Необходимо помнить, что включать усилитель мощности без нагрузки нельзя, так как это может вызвать электрический пробой между обмотками выходного трансформатора»

    Высокое качество звучания обеспечивает также усилитель мощности стационарного типа, приведенный Г. Гендиным в книге "Самодельные УНЧ", МРБ-1964. По странному совпадению, схема этого усилителя (рис.26) очень похожа на стандартный 10-ваттник фирмы "Кинап", который в 60-70-х годах был в каждом радиоузле, разве что лампы заменены с 6ПЗС на более современные. Схема фазоинвертора и выходного каскада аналогична рассмотренной выше (рис.12), а предварительные каскады на лампах Л1, /12 разгоняют оконечный усилитель до такой мощности, чтобы при наличии глубокой ООС через R26-R34 обеспечить номинальную выходную мощность.


Рисунок 26 Ламповый усилитель мощности Г.Генедина

    Отличает данный усилитель законченная функциональность, в нем имеются все необходимые регулировки, на входе можно подключать любой источник звука, будь-то микрофон, звукосниматель, магнитофон, радиоприемник, телевизор или радиотрансляционная линия. На выходе можно подключать любые из имеющихся типов динамических головок, для чего предусмотрен переключатель П2 во вторичной обмотке выходного трансформатора Тр2.
    Питание анодных цепей осуществляется при низком уровне пульсаций благодаря наличию фильтра С12-Др1-С13, все средние точки накальных обмоток через подстроечные резисторы R19, R23, причем на них еще подается смещение 27 В через делитель R16-R17. В выпрямителе В1 можно использовать диоды типа Д226 или Д7Ж.

    Высококачественный УМЗЧ Н. Зыкова (Р-4/66) использует совместно регуляторы тембра низших и высших частот и регуляторы тембра на три фиксированные средние частоты (каждая из которых отличается от предыдущей приблизительно на октаву f = 2f2= 4f3), что позволяет получить практически любую частотную характеристику канала звуковоспроизведения, а также значительно увеличивает возможную степень коррекции характеристики усилителя на высших и низших частотах (до 30-40 дБ). Кроме того, использование регуляторов средних частот значительно упрощает разработку и конструирование акустических систем для высококачественного воспроизведения звука.
    Номинальная выходная мощность усилителя 8 Вт. Максимальная чувствительность с гнезд звукоснимателя - 100-200 мВ, с линейного выхода -0,5 В, с трансляционной линии -10 В. Усилитель воспроизводит полосу звуковых частот от 40 Гц до 15 кГц с неравномерностью на краях диапазона 1,5 дБ (без регуляторов тембра).


Рисунок 27 Принципиальная схема лампового усилителя мощности 8 Вт Н.Зыкова


Рисунок 28 Схема и вариант намотки выходного трансформатора для лампового усилителя Н.Зыкова

    Коэффициент нелинейных искажений на частоте 1 кГц при номинальной выходной мощности - 0,5 % ; при выходной мощности 6Вт - 0,2 %. Активное сопротивление нагрузки усилителя - 4 Ома, уровень шумов - 60 дб. Выходное сопротивление усилителя - 0,3...0,5 Ом. Усилитель может питаться от сети переменного тока напряжением 110, 127 и 220 В, потребляемая мощность от сети 120 Вт.
    На вход усилителя включено коммутирующее устройство (см. рис.27), с помощью которого к нему могут подключаться приемник П (100 мВ), телевизор Т (100 мВ), звукосниматель, линейный выход магнитофона М (0,5 В), трансляционная линия Л (10...30 В), а также вход магнитофона (к линейному выходу усилителя Л В).
    Первый каскад усилителя собран на лампе Л1а, он используется для усиления сигналов, поступающих с гнезд звукоснимателя, приемника П или телевизора Т. В последующие два каскада, собранные на лампе Л2 включены типовые регуляторы тембра низших и высших частот II типа (потенциометры R7 и R10) и регулятор тембра средних частот (потенциометры R22, R23 и R 24).
    Для уменьшения уровня шумов, соединенные последовательно накальные цепи ламп Л1 и Л2 питаются от низковольтного выпрямителя.
    На лампе ЛЗ смонтирован усилитель предоконечного каскада и фазоинвертор. Хорошая симметрия при минимальных искажениях в случае больших управляющих сигналов достигается применением сравнительно низкоомной анодной и катодной нагрузки фазой нвертора.
    Оконечный каскад усилителя двухтактный, он собран по ультралинейной схеме. Три последних каскада усилителя охвачены глубокой отрицательной обратной связью, напряжение которой снимается со вторичной обмотки выходного трансформатора и подается в катодную цепь лампы ЛЗ.
    Силовой трансформатор Тр1 собран на сердечнике из пластин Ш20, толщина набора 45 мм. Сетевая обмотка содержит 2х(50+315) витков провода ПЭЛ 0,38, повышающая - 700 витков провода ПЭЛ 0,29. Обмотка низковольтного выпрямителя состоит из 45 витков того же провода, а обмотка накала ламп - 17+4 витка провода ПЭЛ 1,0.
    Дроссель фильтра Др1 индуктивностью 4 Гн намотан на сердечнике из пластин УШ16, толщина набора 15 мм, его обмотка содержит 2300 витков провода ПЭЛ 0,25. Катушка L1 = 6,5 - намотана на сердечнике из пластин УШ12, толщина набора 18 мм, обмотка его состоит из 3100 витков провода ПЭЛ 0,14. Катушки L2 и L3 выполнены на броневых сердечниках типа СБ-4а. Катушки намотаны внавал на цилиндрических каркасах из эбонита или текстолита и содержат 2200 витков провода ПЭВ-2 0,1 (индуктивность 0,35...0,4 Гн).
    Выходной трансформатор Тр2 собран на сердечнике из пластин Ш19 толщиной набора 45 мм. На рис.28 показаны схема и вариант расположения его обмоток. Первичная обмотка 1-6 наматывается проводом ПЭВ-2 0,18 и содержит 3000 витков, вторичная 7-12 - проводом ПЭВ-2 0,57, 180 витков. Выводы располагаются так, чтобы сделать короткими перемычки выводов 3-4, 7-9-11, 8-10-12. На выводы нужно надеть трубки и распаять их на монтажных колодках, установленных на трансформаторе.

    Достоинством усилителя мощности низкой частоты А. Баева (МРБ-1967) является то, что он собран из широко распространенных радиодеталей, электрическая схема его хорошо отработана и при повторении легко налаживается с помощью одного вольтамперметра. Усилитель развивает максимальную выходную мощность 30 или 60 Вт в зависимости от того, сколько ламп работает в выходном каскаде (две или четыре).
    Полоса воспроизводимых частот 30...18000 Гц; нелинейность частотной характеристики не более 3 дБ. Чувствительность в режиме работы "Микрофон" порядка 5 мВ, а в режиме "Звукосниматель" - 150 мВ. Питается усилитель от сети 220 В; потребляемая мощность 80-160 Вт в зависимости от выходной мощности.


Рисунок 29 Схема лампового усилителя А.Баева

    Принципиальная электрическая схема усилителя НЧ изображена на рис.29. Микрофонный усилитель собран на левом триоде лампы Л1. С нагрузки этого каскада через конденсатор С1 и переключатель "Микрофон-звукосниматель" (В1) сигнал поступает на сетку правого триода Л1. В цепь катода (R9) второго каскада подается сигнал отрицательной обратной связи с выхода УНЧ (резисторы R42, R43 и конденсатор С21). Таким образом, весь усилитель охвачен глубокой отрицательной обратной связью, значительно снижающей нелинейные искажения.
    Анодные цепи лампы Л1 питаются через развязывающие фильтры С2, R4 и С7, R17, уменьшающие фон переменного тока и предотвращающие паразитную связь между каскадами. После каскадов предварительного усиления включены цепи регулировки тембров по низшим и высшим звуковым частотам.
    Особенностью оконечного каскада является то, что в целях уменьшения выходной мощности и повышения экономичности усилителя имеется возможность отключения двух выходных ламп (Л5 и Лб) переключателем ВЗ. При отключении двух ламп сопротивление нагрузки оконечных ламп увеличится в два раза, следовательно, и сопротивление нагрузки должно увеличиться в два раза; в этом случае для создания оптимального режима работы выходного каскада следует отключить одну звуковую колонку.
    В нашем случае это условие выполняется: сопротивление двух звуковых колонок, включенных параллельно, составляет 14 Ом, а одной - 28 Ом.
    Конструктивные параметры трансформаторов схемы приведены в таблице, а расположение обмоток выходного трансформатора - на рис.30.


Рисунок 30 Расположение обмоток выходного трансформатора лампового усилителя мощности А.Баева



МОТОЧНЫЕ ДАННЫЕ ЛАМПОВОГО УСИЛИТЕЛЯ А.БАЕВА

Обозначение на схеме витков провода

Обмотки

Число

Марка и диаметр

Сердечники



Тр1

1-2

600

ПЭВ 0,69

Ш25х80



3- 4

92

ПЭВ 0,2



5- 6

908

ПЭВ 0,47



7- 8

18

ПЭВ 1,3



9-10-11

9 + 9

ПЭВ 0,8



экран

Один слой

ПЭЛШО 0,1



Тр2

1-2

62

ПЭВ 1,0

Ш25х70



3- 4

1100

ПЭВ 0,29



4- 5

700

ПЭВ 0,29



6- 7

124

ПЭВ 1,0



8- 9

700

ПЭВ 0,29



9-10

1100

ПЭВ 0,29



11-12

62

ПЭВ 1,0





Сопротивление нагрузки постоянному току, Ом

Число витков вторичной обмотки

Для 2-х ламп

Для 4-х ламп

2,25

70

99

5,5

110

152

8

131

180

10

147

207

11

152

216

14

175

248

28

248

350

    Налаживание усилителя в основном заключается в проверке и установке режимов работы радиоламп в соответствии с указанными на принципиальной схеме (рис.29). После окончательной проверки монтажа включают питание и проверяют правильность подключения вторичной обмотки выходного трансформатора. Если усилитель возбуждается, следует поменять местами выводы вторичной обмотки. Затем с помощью потенциометра R35 устанавливают напряжение (-38 В) на управляющих сетках ламп выходного каскада. После этого проверяют режимы работы всех остальных каскадов. В случае их отклонения от нормы более чем на 10% необходимо проверить номиналы резисторов и исправность конденсаторов. В последнюю очередь потенциометром R42 устанавливают величину ООС, руководствуясь тем, что при очень глубокой связи возможно возбуждение УМЗЧ на ультранизких частотах, а при малой связи за счет большего коэффициента усиления появляется повышенный фон переменного тока.

    Менее мощной, но более качественной является схема переносного усилителя звуковых частот Б. Морозова (МРБ-1965). Описываемый усилитель (рис.31) может найти самое широкое применение при радиофикации сельских клубов и домов культуры, школ и других аудиторий.


Рисунок 31 Схема лампового усилителя мощности Б.Морозова

    Номинальная выходная мощность усилителя 35 Вт, а максимальная 45. Он воспроизводит полосу частот в диапазоне от 20 Гц до 20 кГц. Частотная характеристика усилителя имеет завал - 3 дБ на частоте 20 кГц и подъем на частоте 20 гц +7 дБ. Неравномерность частотной характеристики в полосе частот от 40 Гц до 12 кГц не превышает +1 дБ. Нелинейные искажения при мощности до 25 Вт практически отсутствуют, уровень шумов при максимальном усилении и закороченном входе-48 дБ. При тех же условиях и включенном микрофонном каскаде уровень шума - 40 дБ. Выход усилителя - 24 В, рассчитан на нагрузку 18 ом, 12 В на 4,5 ом, а 3 В на 0,28 ом.
    Каждый вход усилителя НЧ имеет свой регулятор громкости, что позволяет производить комбинированные записи, например, записать речь на фоне музыки. Микрофонный каскад усилителя собран по реостатно-емкостной схеме на левом (по схеме) триоде лампы Л1 типа 6Н9. Второй каскад усилителя собран на правом триоде лампы 6Н9; он представляет собой обычный усилитель напряжения. Сопротивление R14 является омическим эквивалентом микрофонного каскада. Это сопротивление поддерживает заданный режим лампы Л1 при выключении микрофонного каскада. Нить накала лампы Л1 питается постоянным током, что значительно снижает уровень фона всего усилителя, когда микрофонный каскад не работает (усилитель работает от другого источника сигнала), анодное питание лампы микрофонного каскада следует отключить выключателем Вк2. При работе от звукоснимателя "Зв" и трансляционной линии "Л" сигнал, минуя микрофонный каскад, сразу поступает на сетку лампы первого усилителя напряжения. Сопротивления R15, R16 и R6, R7 образуют делитель напряжения, позволяющий получить равные сигналы от звукоснимателя, трансляционной линии и микрофонов.
    Благодаря такой глубокой отрицательной обратной связи (20 дБ) резко снижаются частотные и нелинейные искажения, вносимые оконечным и предоконечным каскадами, а также уменьшается зависимость уровня выходного напряжения от сопротивления нагрузки»
    Для симметрии предоконечного каскада во всем диапазоне частот параллельно сопротивлению R38 (390 кОм) включен симметрирующий конденсатор С17. Шунтируя сопротивление R32, он компенсирует завал частотной характеристики на высших звуковых частотах. Чтобы исключить самовозбуждение усилителя на высоких частотах, в цепь сетки верхнего (по схеме) триода лампы 6НВ включено сопротивление R32.
    Оконечный каскад усилителя собран по двухтактной схеме на четырех лампах 6ПЗ; работает он в режиме класса АВ1. Каждая из ламп 6ПЗ нагружена на отдельную обмотку выходного трансформатора. Для борьбы с высокочастотной генерацией в цепи управляющих и экранных сеток каждой из ламп включены сопротивления R39, R41, R42, R43, R44, R45, R46, R47.
    Отрицательное смещение подается от специального выпрямителя, что делает работу оконечного каскада более устойчивой, а также снижает вносимые им искажения.
    Усилитель питается от выпрямителя, собранного по мостовой схеме на 16 диодах типа Д7Ж. Диоды шунтируют сопротивлениями 100 ком, которые защищают их от пробоя в том случае, если сопротивления диодов обратному току будут резко отличаться друг от друга (сопротивление диодов обратному току должно быть не менее 200 ком),
    Силовой трансформатор Тр1 собран на сердечнике из пластин Ш-40, толщина набора 60 мм. Все обмотки трансформатора намотаны на общем гетинаксовом каркасе. Первой наматывают сетевую обмотку. Она содержит 250 витков провода ПЭЛ 0,93 и 190 витков провода ПЭЛ 0,74. Обе секции включены последовательно. На сетевую обмотку наматывают обмотку II накала ламп 6ПЗ, включенных последовательно. Она содержит 50 витков провода ПЭЛ 0,8 с отводом от 25-го витка, который заземляется. Эта обмотка одновременно экранирует сетевую обмотку от других. Поверх накальной обмотки наматывают повышающую обмотку, которая состоит из 920 витков провода ПЭЛ 0,35. На эту обмотку с одного края наматывают 13 витков провода ПЭЛ 0,8 для питания накала ламп Л2 и ЛЗ, а затем, отступив на 3 мм от накальной обмотки, в этом же ряду наматывают в два слоя обмотку для питания выпрямителя смещения, которая содержит 160, витков провода ПЭЛ 0,15. При намотке трансформатора между рядами прокладывают парафинированную бумагу, а между обмотками - два слоя лакоткани.
    Дроссель выполнен на сердечнике Ш26хЗО намоткой 2000 витков провода ПЭЛ 0,31. Для выходного трансформатора используют набор пластин Ш25 толщиной 60 мм. Анодная обмотка состоит из четырех секций по 1350 витков провода ПЭЛ 0,2. Вторичная обмотка состоит из пяти секций, четыре содержат 80 витков провода ПЭЛ 0,66 и одна - 25 витков ПЭЛ 1,5. Сначала наматывают одну секцию I вторичной обмотки в один слой. Поверх нее наматывают два слоя лакоткани, потом - секцию II анодной обмотки в пять слоев, прокладывая их слоем лакоткани или двумя слоями тонкой парафинированной бумаги. Поверх секции первичной обмотки наматывают два слоя лакоткани, потом наматывают секцию вторичной обмотки, затем снова первичной и так далее. Последней будет пятая секция вторичной обмотки. Порядок намотки показан порядковыми номерами на схеме.

    Высококачественный стереофонический усилитель И. Степина (МРБ-1967) может работать как с пьезоэлектрические звукоснимателем, так и с приемником, имеющим УКВ диапазон и специальную приставку для приема стереофонических передач. Усилитель обладает большим усилением и высокой чувствительностью. С входа звукоснимателя она не менее 100 мВ. Пределы регулировки тембра усилителей 15-20 дБ на низших звуковых частотах и 12-16 дБ на высших. Диапазон регулировки громкости для каждого канала 40 дБ. Усилитель воспроизводит полосу звуковых частот от 50 до 13000 Гц при неравномерности частотной характеристики 6 дБ.
    Разбаланс регулировки громкости, тембров и частотных характеристик усилителей для обоих каналов не превышает 4 дБ. Переходное затухание на частоте 1000 Гц около 45 дБ, на частоте 10000 Гц - 30 дБ. Благодаря применению раздельного питания оконечных и предварительных каскадов усиления уровень фона на выходе усилителя при номинальной выходной мощности 10 Вт (для каждого канала) и разомкнутом входе не хуже 50 дБ. Коэффициент нелинейных искажений при номинальной выходной мощности не более 4%. Потребляемая мощность 130 Вт.


Рисунок 32 Схема лампового усилителя И.Степина

    Для стереофонического воспроизведения используются два аналогичных высококачественных усилителя, которые с помощью переключателя Вк1 могут быть объединены при воспроизведении записей с монофонических пластинок (рис.32).
    Намоточные данные трансформаторов приведены в таблице.

Лучшая цена ламповых усилителей - Отличные предложения на ламповые усилители от глобальных продавцов ламповых усилителей

Отличные новости !!! Вы попали в нужное место для ламповых усилителей. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, так как эти усилители верхнего лампового типа в кратчайшие сроки станут одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели ламповые усилители на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в ламповых усилителях и думаете о выборе аналогичного продукта, AliExpress - отличное место для сравнения цен и продавцов.Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе.Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово - просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны - и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести ламповые усилители по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Ламповые усилители

против цифровых усилителей: какой усилитель лучше всего подходит для вас?

Эксперт по усилителям Fender Рик Хейнс разбирается в этом.

Чаще всего первое решение, которое нужно принять при поиске подходящего усилителя, - это выбрать ли вы ламповый усилитель или что-то цифровое, также известное как полупроводниковое.

Для Рика Хейнса, одного из постоянных экспертов Fender по усилителям, на самом деле нет одного правильного или неправильного ответа. Самое главное - проверить все на себе и определить, что вам подходит.

«Это личный квест, и в конечном итоге игрок должен это почувствовать», - сказал Хайнс.

Чтобы помочь вам на пути к расширенной жизни, мы попросили Хайнса ответить на некоторые из наиболее распространенных вопросов и неправильных представлений об электронных лампах и твердотельных усилителях:

Что делать, если мне нужно учитывать объем моей практики?

Хайнс считает, что ламповый звук имеет тенденцию оживать при громкости выше 3, тогда как цифровые усилители «должны хорошо звучать снизу вверх.«

Это означает, что если вы хотите репетировать дома или поиграть в спальне с наушниками, твердотельные усилители могут иметь преимущество.

«Практикуясь по ночам, вам не нужно беспокоиться о том, чтобы кого-то раздражать», - сказал он со смехом.

Какой из них лучше для чистого или искаженного тона?

«С хорошим ламповым усилителем, как правило, можно играть на гитаре с максимальной громкостью», - сказал Хайнс. «Когда он настроен на искажение, а не искажение металла, а искажение рока, и вы откатываете ручку регулировки громкости назад, вы можете заставить усилитель очиститься.Это называется «сенсорным».

«Это одна из самых сложных вещей для воспроизведения в цифровом усилителе. В этом нет ничего невозможного, но вы действительно чувствуете это, играя на определенных ламповых усилителях ».

Однако твердотельные усилители

добились значительных успехов в этой области, особенно с сериями Fender Mustang GT и Champion.

«У вас должен быть хороший чистый звук и хороший средне-хрустящий тон», - сказал Хайнс о вышеупомянутых твердотельных записях Fender. «Эффекты звучат хорошо, а не просто типично.”


Встроенное содержимое: https://youtu.be/43R7f_UB5NY


А как насчет содержания?

Существуют проблемы с обслуживанием как полупроводниковых, так и ламповых усилителей.

Поскольку в лампах используются нити, похожие на лампочки, они могут перегореть и вызвать шум или потерю сигнала. И вам придется их заменить.

«Если ваши лампы начнут выходить из строя, будь то возраст, использование, климат или что-то еще… ваш звук изменится», - сказал Хайнс.

Но хотя полупроводниковые усилители могут быть более надежными в повседневной работе, если проблема действительно возникает, довольно сложно визуально диагностировать, что не так с электроникой.

«Труднее устранить проблему, если вы столкнулись с проблемой с твердотельным усилителем», - сказал Хайнс. «Если что-то пойдет не так, очень высока вероятность, что вам придется обратиться к квалифицированному специалисту».

Кому подойдет твердотельный усилитель?

На вопрос о том, кому могут быть интересны полупроводниковые усилители, Хайнс привел пример группы, у которой есть разнообразный каталог песен, от хэви-метала до поп-музыки, и которым нужно быстро менять направление во время выступления.

«Для одной дорожки им может потребоваться чистая чистка, но они захотят нажать кнопку и перейти к искажению цепной пилы», - пояснил он. «Вы можете легко добиться этого с цифровым усилителем. Вы можете пожертвовать частью ощущения лампового усилителя, но есть много современных музыкантов, которые хотят звучать как Wild Nothing, а не Muddy Waters ».


Встроенный контент: https://www.youtube.com/embed/g-cqgvbAnPM

Патрик Суани и Лаур Джоаметс демонстрируют серию кастомных ламповых усилителей Fender '57

Встроенное содержимое: https: // www.youtube.com/embed/VuW9Asi2YAY

Hear the Fender Blues Jr. Лакированный твидовый ламповый усилитель

Кому подойдет ламповый усилитель?

Ламповые усилители, как правило, более отзывчивы и любимы артистами, играющими более традиционную рок-музыку.

«Когда вы играете аккорды или выбираете ноты, это то, как на них реагирует ламповый усилитель, то, как нота возвращается к вам после того, как вы ее сыграете», - сказал Хайнс. «С некоторыми трубками они как бы провисают - люди называют это« губчатым ». Это ощущение упругости и живости.Иногда с цифровыми усилителями сделать это очень сложно ».

Являются ли ламповые усилители по своей природе лучше твердотельных?

За прошедшие годы Хайнс сказал, что он заметил широкое предположение, что усилители с винтажным звуком электронных ламп по своей сути превосходят их твердотельные аналоги, но утверждает, что это просто не так.

«Многие молодые игроки не беспокоятся о винтажных звуках», - сказал он. «Речь идет о творчестве и подражании. Многие группы в наши дни играют гораздо больше текстурных вещей, об эффекте того, что они делают, по сравнению с естественным звуком гитары и усилителя.В этом нет ничего плохого, если вы к этому стремитесь.

Итог

В конце концов, выбор за вами. Самая важная вещь - это использовать разные типы усилителей и не позволять никому говорить вам, что лучше для вас.

И квест может со временем меняться. «Я хотел звучать как Эдди Ван Хален, но тогда это был Билл Фризелл», - сказал Хайнс. "Потребности меняются с годами. Это не универсальный подход.”

Схема двухтактного лампового усилителя

KT120 (Oddwatt Audio OBHO)


Схема двухтактного лампового усилителя KT120 (Oddwatt Audio OBHO)

Этот ламповый усилитель KT120 является продолжением меньшего усилителя мощности Oddwatt. Он настолько велик, насколько это возможно. Тем не менее, большинству людей на самом деле не нужно больше 40-45 Вт мощности звука. Базовая конструкция усилителя такая же, как и у меньших, с обновленными компонентами там, где это необходимо. Этот двухтактный усилитель KT120 представляет собой ультралинейную конструкцию класса A с самоинвертирующимся выходным каскадом, во многом похожую на другие, представленные в предыдущих проектах.Усилитель выдает приблизительно 45 Вт RMS при полосе пропускания от 10 Гц до 25 кГц +/- 0,5 дБ (при включенной отрицательной обратной связи). Искажения составляют менее 1% при половинной мощности и постепенно повышаются до диапазона 2–4% при полной мощности. Вариация зависит от марки лампы, особенно от марки динамика. При использовании конструкции Carefull отношение сигнал / шум составляет около -90 дБВ. Усилителю требовалось приблизительно 2 VRMS входного сигнала для достижения полной выходной мощности. Усилитель может работать либо с минимальной показанной отрицательной обратной связью, либо без нее.Обратная связь используется для обеспечения стабильности при возможных сложных нагрузках, поскольку без нее усилитель имеет значительный коэффициент усиления по высокой частоте. Следовательно, существует возможность возбуждения резонанса трансформатора 70-80 кГц и возникновения звона или колебаний. Из соображений стабильности не рекомендуется использовать альтернативные выходные трансформаторы аудиосигнала.

Схема двухтактного лампового усилителя KT120

Любой, кто знаком с более ранними и уменьшенными версиями дизайна SIPP, увидит, что это почти то же самое.Естественно, усилитель требует гораздо более мощных трансформаторов мощности и выходного аудиосигнала. Трансформатор аудиовыхода кажется излишним, но на самом деле это не так, поскольку определяющим фактором является величина постоянного тока холостого хода, с которым он должен справиться (почти 300 мА). Я использовал два регулятора напряжения LM317HV в источнике постоянного тока, так как тепловыделение было немного больше, чем я хотел бы иметь одну ручку. Оказалось, что нет необходимости обеспечивать баланс нагрузки между регулирующими органами.Несовпадающие пары будут хорошо отслеживаться в пределах 10% друг от друга. Никаких сбоев из-за тепловых проблем не было зарегистрировано ни в усилителях DIY, ни в коммерческих Oddwatt Audio Assembled. B +, идущий к динамической лампе, регулируется не столько для стабильности (хотя это действительно происходит), сколько для обеспечения того, чтобы лампа не превышала своих номинальных значений. Моделирование показало, что одна секция трубки может нагреваться достаточно быстро, чем другая, и, таким образом, видеть по существу все напряжение питания B +, по крайней мере, на мгновение.При доступном напряжении B + 450 вольт трубка выйдет из строя. Побочным продуктом регулятора является более тихий выход.

Схема блока питания для двухтактного моноблочного усилителя KT120 показана ниже (щелкните схему, чтобы увеличить).

Схема источника питания

- ламповый усилитель KT120 Push-Pull (PP)

Компоновка двухтактного усилителя KT120 некритична, и двухточечная проводка в порядке. При желании схема может быть изменена на все нагреватели на 6 В.Альтернативой, которая позволяет использовать 6-вольтовые драйверные лампы, является последовательное соединение резистора 20 Ом и 10 Вт с нагревателем драйвера. Это позволит использовать в качестве драйверов лампы 6SL7. Также можно использовать трубку 5751, возможны и другие типы трубок, но результаты непредсказуемы. Они должны иметь одинаковое сопротивление Mu и анод. Некоторые из вариантов 12AX7 с более низким коэффициентом усиления могут предложить аналогичную производительность. Вместо показанного источника питания постоянного тока можно использовать нагреватели переменного тока. Это приведет к снижению отношения сигнал / шум примерно на 2–3 дБ и вряд ли будет слышно, за исключением чрезвычайно чувствительных динамиков.ИС постоянного тока (тип LM317HV) должны иметь теплоотвод, так как каждая из них рассеивает около 6 Вт. Не используйте стандартную версию регулятора напряжения LM317, так как он выйдет из строя из-за перенапряжения.

DIY KT120 Двухтактный моноблочный усилитель

Потенциальная проблема любой сборки усилителя мощности, изготовленной своими руками, в которой используется даже очень небольшое количество отрицательной обратной связи (NFB), - это фаза выходных трансформаторов. Поскольку не все трансформаторы отмечены для отображения фазы, это может быть игра в угадывание.Если фаза обратной связи правильная, то выходной уровень будет увеличиваться, если NFB отключен. Если фаза подключена в обратном направлении, выходной уровень будет уменьшаться при отключении NFB. При неправильной фазе звук будет иметь слишком мало басов и что-то вроде пронзительных высоких частот. В качестве простого решения я предлагаю упростить подключение двух конденсаторов, идущих к решеткам выходных ламп, либо к сигналу, либо к земле. Затем с помощью перемычек или жестких проводов установите их по своему усмотрению (или при использовании выходных трансформаторов Edcor, как на планах) и посмотрите, правильно ли это.Если не просто поменяйте местами соединения, и все должно быть правильно. Это исправление имеет тот же эффект, как если бы вы поменяли местами все 4 вывода трансформатора без особых хлопот. Кстати, это будет работать на любом двухтактном усилителе. Он просто меняет фазу сигналов, управляющих каждой из ламп.

Как всегда, заземление важно, и вот некоторые из моих советов по заземлению и экранированию для ваших аудиопроектов своими руками. Советы по проектированию и изготовлению ламповых усилителей см. В моей записи в блоге о советах и ​​предложениях по проектированию и изготовлению ламповых усилителей.

KT120 Двухтактный моноблочный усилитель с крышкой

Как звучит усилитель, Отлично ИМО. У него одни из самых сильных и чистых басов среди всех усилителей, которые я когда-либо слышал. Так должно быть, потому что типичный отклик ставит точку -3 дБ ниже 10 Гц. Средние и верхние частоты одинаково чисты. Усилители тоже тихие. Типичный сигнал / шум лучше, чем -90 дБ (широкая полоса, вход закорочен). Недавний профессиональный обзор пары собранных усилителей подтвердил эти наблюдения.Как проект DIY, он все еще предлагает некоторые области для настройки. Марки конденсаторов, резисторы и драйверные лампы сильно влияют на звук и могут быть адаптированы к вашему вкусу.

Хорошее прослушивание
Брюс

Дополнительные фотографии и информация доступны на форуме в ветке KT120 Oddblocks. Вопросы и комментарии также приветствуются в ветке KT120 Oddblocks.

Другие двухтактные ламповые усилители

  • EL84 (6BQ5) Ламповый моноблочный усилитель - [5.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
