Особенности лампы 6С41С и ее применение в однотактных усилителях

6С41С — это мощный триод косвенного накала, который отлично подходит для использования в выходных каскадах однотактных ламповых усилителей. Рассмотрим основные особенности этой лампы:

  • Мощность анодного рассеяния — 25 Вт
  • Максимальное анодное напряжение — 400 В
  • Ток анода в типовом режиме — около 90-100 мА
  • Крутизна характеристики — около 10 мА/В
  • Внутреннее сопротивление — около 800 Ом

Благодаря этим параметрам 6С41С позволяет получить выходную мощность около 7 Вт в однотактном каскаде при хорошем качестве звучания. Важным преимуществом является низкое внутреннее сопротивление, что упрощает согласование с нагрузкой.


Выбор оптимального режима работы лампы 6С41С

Для получения наилучших результатов важно правильно выбрать режим работы лампы 6С41С в выходном каскаде. Оптимальными считаются следующие параметры:

  • Анодное напряжение: 165-175 В
  • Ток анода: 93-95 мА
  • Напряжение смещения: около -70 В

При таком режиме мощность рассеивания на аноде составляет около 16 Вт, что значительно меньше предельно допустимой. Это обеспечивает надежную работу лампы и длительный срок службы. Рабочая точка находится на линейном участке характеристики, что способствует минимальным искажениям.

Преимущества однотактных усилителей на 6С41С

Использование лампы 6С41С в однотактном выходном каскаде дает ряд преимуществ:

  1. Высокая выходная мощность для однотактной схемы — до 7 Вт
  2. Отличное качество звучания, сравнимое с лучшими образцами на 300B
  3. Хорошая динамика и детальность звука
  4. Относительно простая схемотехника
  5. Доступность и невысокая стоимость ламп

Все это делает 6С41С очень привлекательным вариантом для построения высококачественных однотактных усилителей.


Схемотехника однотактного усилителя на 6С41С

Рассмотрим типовую схему однотактного усилителя на лампе 6С41С:

  • Входной каскад на лампе 6Э5П, включенной триодом
  • Межкаскадная связь через трансформатор
  • Выходной каскад на 6С41С с катодным смещением
  • Выходной трансформатор с первичной обмоткой 800-1000 Ом

Такая схема позволяет получить коэффициент усиления около 20 дБ и выходную мощность 6-7 Вт при низких искажениях. Важно обеспечить качественный монтаж и правильный выбор компонентов.

Особенности конструкции однотактного усилителя на 6С41С

При разработке конструкции усилителя на 6С41С следует учитывать некоторые важные моменты:

  • Обеспечить хорошую вентиляцию лампы 6С41С из-за значительного тепловыделения
  • Использовать качественные ламповые панельки с позолоченными контактами
  • Применять мощные (15-20 Вт) резисторы в цепи катода 6С41С
  • Обеспечить надежную развязку по питанию каскадов
  • Использовать качественные межблочные и выходные трансформаторы

Правильно сконструированный усилитель на 6С41С способен обеспечить отличное качество звучания при высокой надежности.


Характеристики однотактного усилителя на 6С41С

Типичный однотактный усилитель на лампе 6С41С имеет следующие основные характеристики:

  • Выходная мощность: 6-7 Вт
  • Коэффициент гармоник: менее 1% на 1 Вт
  • Диапазон частот: 20 Гц — 20 кГц (-1 дБ)
  • Входная чувствительность: 0,7-1 В
  • Отношение сигнал/шум: более 90 дБ

Такие параметры позволяют использовать усилитель с большинством современных акустических систем средней чувствительности.

Сравнение 6С41С с другими выходными лампами

Интересно сравнить характеристики 6С41С с некоторыми популярными выходными лампами для однотактных усилителей:

Параметр6С41С300B2A3
Мощность анодного рассеяния25 Вт40 Вт15 Вт
Выходная мощность в однотактном включении6-7 Вт8-10 Вт3-4 Вт
Внутреннее сопротивление800 Ом700 Ом800 Ом

Как видим, 6С41С занимает промежуточное положение между мощной 300B и маломощной 2A3, что делает ее очень универсальной лампой.


Особенности звучания усилителей на 6С41С

Большинство аудиофилов отмечают следующие особенности звучания однотактных усилителей на лампе 6С41С:

  • Отличная детальность и прозрачность звука
  • Хорошая динамика, особенно в области средних частот
  • Глубокий и хорошо контролируемый бас
  • Естественное звучание вокала и акустических инструментов
  • Широкая и глубокая звуковая сцена

Многие сравнивают звучание 6С41С с лучшими образцами усилителей на 300B, отмечая при этом более доступную цену.


Однотактный ламповый усилитель на 6С41С, 6Э5П.

Однотактный ламповый усилитель на 6С41С, 6Э5П.

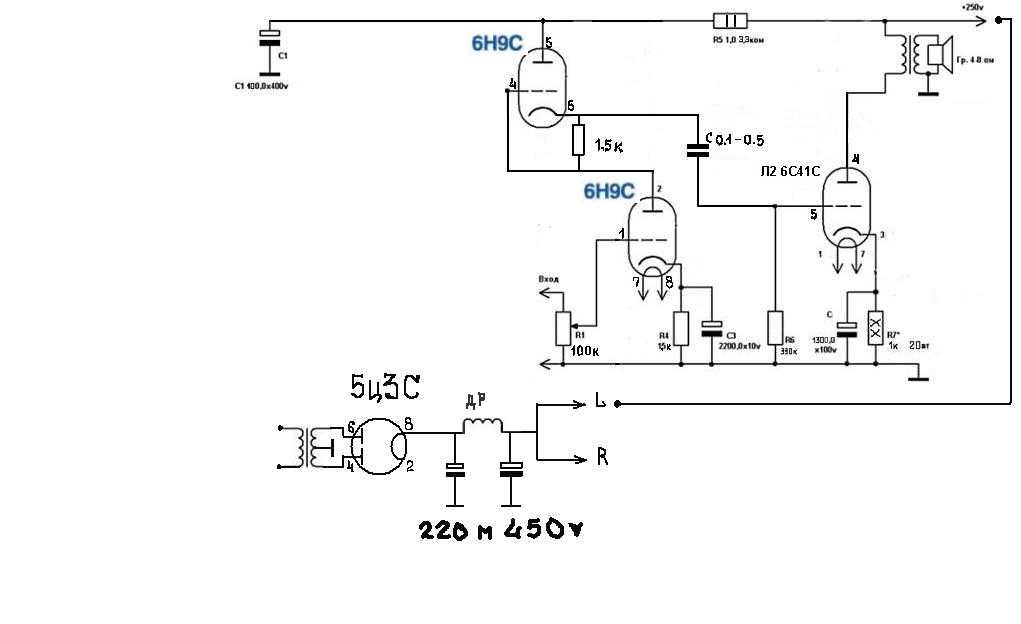

Принципиальная электрическая схема усилителя:

В выходном каскаде усилителя работает триод косвенного накала. Я выбрал 6С41С, поскольку схем с использованием этой лампы очень мало, в отличие от 6С33С. Настоятельно рекомендую Вам попробовать эту конструкцию. Вы будете просто удивлены звучанием. По сравнению с усилителем на 6С4С или 300В, я бы охарактеризовал его как более универсальное. Усилитель одинаково хорошо и естественно воспроизводит как классическую музыку, так и современную, с большим количеством импульсных составляющих. Схема с использованием лампы 6Э5П во входном каскаде. Как всегда, она достаточно проста и хорошо повторяема, поэтому у Вас не должно возникнуть проблем при изготовлении этого варианта. Вы можете попробовать разные лампы во входном каскаде, и выбрать вариант, наиболее благозвучный для Вас. Лампа 6Э5П включена триодом, поэтому чувствительность усилителя будет 1,8-2 вольта.

Немного скажу о выборе режимов лампы 6С41С. Напряжение анод катод составляет 165-175 вольт, при токе через лампу около 93-95ма. Это означает, что мощность рассеивания составит около 16 Вт, что в полтора раза меньше паспортного значения (то есть лампа работает в облегчённом режиме). Смещение -70 вольт. Если Вы также посмотрите на вольт амперные характеристики, то увидите, что рабочая точка лампы находится на линейном участке. Суммарный потребляемый ток одного канала усилителя составляет около 110ма. Таким образом, если Вы делаете стерео усилитель, то в его блоке питания будет достаточно применить один кенотрон 5Ц3С (5U4G). Номинальный выпрямленный ток этого кенотрона составляет 220-230ма (справочное значение). Если же Вы решите увеличить ток (что вполне допустимо), то в блоке питания усилителя необходимо будет применить два, параллельно включённых кенотрона, или изготовить усилитель в виде двух моноблоков. Естественно, первичная обмотка выходного трансформатора тоже должна быть рассчитана на этот ток.
На форумах в Интернете я как-то видел схему и обсуждение источника питания усилителя с применением телевизионных демпферных диодов, например 6Д22С. Должен Вас предупредить, что при использовании этих ламп звучание усилителя теряет объёмность и детальность, пропадает глубина сцены, такое впечатление, что музыканты находятся на одной линии. Мне такое звучание не подходит, но Вы сами вправе решить этот вопрос. Если нет желания делать блок питания на кенотронах, целесообразнее применить «быстрые» полупроводниковые диоды – «фасты» и «ультрафасты», рассчитанные на соответствующий ток и напряжение, шунтируя каждый из них конденсаторами К78-2 ёмкостью 0,01-0,022Мкф, для устранения коммутационных помех при переключении. Схема блока питания аналогична схеме, приведенной на Рис.1. Поскольку накал лампы 6С41С питается переменным током, диоды Д1-Д8, а так же конденсаторы фильтра С12-С15, нужно исключить. Помните и о том, что ток накала одной лампы составляет 2,7 ампера, поэтому накальные обмотки силового трансформатора должны быть рассчитаны на него.
Катодный резистор лампы 6С41С сильно греется, поэтому его мощность рассеивания должна быть не менее 15-20Вт. Выходной трансформатор, применённый в данной схеме, был изготовлен «Аудиоинструментом», имеет следующие параметры: Ra=1ком; Ктр=12,5; Pгаб=100Вт; I=150ма. Сопротивление первичной обмотки постоянному току – около 150ом. Ещё лучшее качество звучания было получено при применении выходных трансформаторов, намотанных на сердечниках ОСМ-0,16, изготовленных по моей просьбе Дмитрием Андреевым, за что ему отдельное спасибо. Параметры этих трансформаторов следующие: Ra=1ком; Ктр=10,05; Pгаб=160Вт; I=200ма. Сопротивление первичной обмотки постоянному току – около 50ом. В обоих случаях смещение составило -70 вольт, а мощность рассеивания лампы 6С41С во втором случае увеличилась всего на 1Вт. Звучание приобрело ещё больший объём и детальность, расширилась полоса воспроизводимых частот (вплоть до 70kHz) и увеличилась глубина сцены. Монтаж всех усилителей, о которых я рассказал, выполнен навесным способом, с использованием медного многожильного кабеля Kimber серии TC.
Мне нравится нейтральный характер звучания этого соединителя, а также невосприимчивость его изоляции из тефлона к нагреву. Стоимость – около 30$ за метр. Но, приобретая 1 метр этого кабеля, фактически вы получаете 8 проводов по 1 метру (4 синих и 4 чёрных). Согласитесь, что 4$ за метр хорошего провода, не так уж много. Разводка «земли» выполнена «звездой», в прошлой статье я подробно описывал этот способ. Фон переменного тока слышен только в том случае, если поднести ухо вплотную к акустической системе. Если это не так, нужно повозиться с взаимным расположением радиоэлементов. В моём случае дроссели блока питания находятся в подвале шасси, а силовой и выходные трансформаторы сверху. Ну вот, вроде и всё. В заключении, я хотел бы поблагодарить моего друга А.И. Манакова E-mail: detector(dog)surguttel.ru за постоянные консультации и помощь в редактировании этой статьи (все схемы были лично опробованы Анатолием Иосифовичем задолго до меня), а также за присланные им лампы 6Э5П и 6С41С.
Должен сказать Вам также и о том, что особенности восприятия музыки очень индивидуальны, поэтому не стоит зацикливаться на каких-то отдельно взятых схемах или лампах. Не только прямонакальные триоды обеспечивают высококачественное звучание. И пентоды, и триоды косвенного накала при грамотном построении схемы, правильном выборе рабочей точки и режимов, ничуть не хуже. Поэтому учитесь, пробуйте, слушайте, экспериментируйте. Нельзя забывать о теории электровакуумных приборов и построения усилителей на них, чтобы не было пустых «наитий» и «откровений свыше». Только в этом случае Вы сможете создать аппарат, который будет полностью соответствовать Вашим музыкальным вкусам.
