Что такое усилитель Hypex Nilai500

Hypex Nilai500 — это высококачественный усилитель класса D, выпущенный компанией Hypex Electronics специально для рынка DIY-аудио. Этот усилитель обладает следующими ключевыми особенностями:

• Мощность: 500 Вт на канал при нагрузке 4 Ом
• Технология класса D нового поколения с улучшенными характеристиками
• Очень низкий уровень искажений (менее 0.0005% при 1 кГц)
• Широкая полоса пропускания (20 Гц — 20 кГц ±0.1 дБ)
• Высокий демпинг-фактор (более 1000)
• Эффективность более 90%

Nilai500 позиционируется как топовое решение для DIY-энтузиастов, желающих собрать усилитель референсного уровня. По заявлениям производителя, этот усилитель превосходит по характеристикам предыдущие модели серии NCore.

Необходимые инструменты и материалы

Для сборки усилителя Hypex Nilai500 вам потребуется следующий минимальный набор инструментов:

• Отвертка с плоским шлицем 3.5 мм
• Гаечные ключи на 5.5 мм и 7 мм
• Плоскогубцы с длинными губками
• Шестигранные ключи (поставляются в комплекте)
• Ключи Torx (поставляются в комплекте)

Дополнительно рекомендуется иметь под рукой пластиковый лоток для сортировки мелких деталей. Все необходимые компоненты, включая корпус, платы и крепеж, входят в комплект поставки усилителя.

Пошаговая инструкция по сборке

Шаг 1: Подготовка к сборке

Перед началом сборки выполните следующие подготовительные действия:

1. Распакуйте все компоненты и разложите их на чистой ровной поверхности
2. Отсортируйте винты и другой мелкий крепеж по размерам
3. Внимательно изучите инструкцию и схему сборки
4. Подготовьте необходимые инструменты

Шаг 2: Монтаж блока питания

Начните сборку с установки блока питания:

1. Прикрепите блок питания к опорной пластине маленькими серебристыми винтами
2. Установите блок питания на основание корпуса платой вниз
3. Закрепите блок питания 5 черными винтами через отверстия в основании
4. Подключите широкий шлейф к разъему на боковой стороне блока питания

Шаг 3: Установка усилительного модуля

Далее установите модуль усилителя Nilai500:

1. Расположите модуль на основании корпуса клеммами к боковой стенке
2. Прикрутите модуль 4 оставшимися черными винтами
3. Проверьте положение перемычки усиления (по умолчанию — среднее)

Шаг 4: Монтаж боковых панелей и ножек

Установите боковые панели и ножки корпуса:

1. Прикрепите боковые экструзии к основанию длинными винтами с потайной головкой
2. Наденьте на каждый винт пружинную шайбу
3. Установите ножки, пропустив винты через отверстия
4. Затяните винты, соединив основание, боковины и ножки

Шаг 5: Сборка задней панели

Соберите заднюю панель усилителя:

1. Установите клеммы для подключения акустики
2. Смонтируйте разъем питания IEC и выключатель
3. Подключите внутренние силовые провода
4. Установите входную плату с разъемом XLR
5. Подсоедините сигнальные кабели и шлейфы

Шаг 6: Установка задней панели

Установите собранную заднюю панель на корпус:

1. Подключите все кабели к усилительному модулю и блоку питания
2. Прикрепите панель к боковым экструзиям 4 винтами с пружинными шайбами
3. Подсоедините провод заземления к основанию корпуса

Шаг 7: Монтаж передней панели

Завершите сборку установкой передней панели:

1. Прикрепите монтажные кронштейны к боковинам
2. Установите плату с кнопкой питания и светодиодом
3. Установите верхнюю крышку корпуса
4. Зафиксируйте переднюю панель стопорными винтами снизу

Советы по сборке усилителя Hypex Nilai500

При сборке усилителя Hypex Nilai500 следуйте этим рекомендациям:

• Внимательно сортируйте крепеж, не перепутайте похожие винты
• Не прилагайте чрезмерных усилий при затягивании винтов
• Аккуратно подключайте все разъемы, соблюдая полярность
• Проверяйте надежность всех соединений
• При возникновении затруднений обращайтесь к подробной инструкции

Типичные ошибки при сборке

При сборке усилителя Hypex Nilai500 постарайтесь избежать следующих распространенных ошибок:

• Неправильное подключение проводов питания и сигнальных кабелей
• Перепутывание полярности при подключении акустических клемм
• Недостаточная затяжка крепежных элементов
• Повреждение печатных плат из-за чрезмерных усилий
• Неправильная установка перемычки усиления

Проверка и запуск усилителя

После завершения сборки выполните следующие действия для проверки и запуска усилителя:

1. Внимательно осмотрите собранный усилитель на предмет незакрепленных деталей
2. Проверьте правильность и надежность всех подключений
3. Подключите акустические системы, соблюдая полярность
4. Подайте входной сигнал от предусилителя или ЦАП
5. Подключите кабель питания и включите усилитель
6. Убедитесь, что индикатор на передней панели работает нормально
7. Начните воспроизведение на небольшой громкости

Если усилитель работает корректно, постепенно увеличивайте громкость и наслаждайтесь качественным звучанием вашей аудиосистемы с новым усилителем Hypex Nilai500!

Как установить усилитель своими руками?

О том, как выбрать усилитель — написано в статье какие бывают усилители для авто. В данной статье поговорим как установить автомобильный усилитель своими руками и что для этого потребуется. Ведь в установке есть много нюансов, которые важно учитывать.

Выбор места под усилитель

Самое первое, что вы должны сделать перед установкой усилителя — это выбрать его место расположения. Не важно, какой у вас усилитель, будь то четырехканальный или двухканальный, или даже моноблок, нужно определить с его расположением. От этого будет зависеть длина провода от магнитолы к усилителю и от усилителя до колонок.

Для примера, вы решили установить усилитель в багажник за задними сиденьями. Значит, от магнитолы нужно будет тянуть межблочные провода назад, а это примерно 4-5 метров. Тогда провода следует покупать соответствующей длины. Далее — провода для колонок. Если усилитель расположен сзади — то нужно рассчитать длину от усилителя до передних колонок, а это примерно от 3 до 5 метров для каждой колонки. Тут нужно учитывать, что длина может быть намного больше расчетной, т.к. мы будет располагать провода не по прямому участку. Также рассчитываем длину проводов от усилителя к задним колонкам или сабвуферу.

Если вы собираетесь установить усилитель спереди, например, под водительским креслом или под панелью приборов, то на проводах можно сэкономить. К тому же, считается что, чем меньше длина провода, тем меньше потерь, а значит, будет лучше для звука в машине.

Существует также вариант установки двух усилителей. Когда один устанавливается спереди и предназначен для работы колонок, а другой — сзади для сабвуфера. Так что, вариантов установки усилителя существует очень много и перед его установкой нужно подумать, где он будет лучше всего располагаться и произвести расчеты длины проводов.

Провода для подключения усилителя

Существуют уже готовые комплекты проводов для подключения усилителя. Как правило, они китайские и не очень хорошего качества. Но если вы делаете установку усилителя в первый раз, то покупка данного комплекта будет самым оптимальным вариантом. А вот для тех, кто хочет лучшего звучания — рекомендую покупку проводов отдельно.

Сразу оговорюсь, для подключения усилителя можно использовать обычные медные многожильные провода. Следует учитывать, что домашние одножильные провода не подойдут, нужен только многожильный провод (много мелких проводков в одном проводе). Для подключения акустики подойдет провод ПВС, который можно купить в любом хозяйственном магазине электрики.

Например, для передних колонок и задних можно купить кабель ПВС 2х2.5, для твиттеров — 2х1.5, а для подключения сабвуфера — 2х4. Тут все зависит от длины провода и мощности колонок. Чем длиннее провод, тем толще он должен быть.

Тоже самое касается силовых проводов для подключения усилителя (к плюсу и минусу). Если вы собираетесь установить простенькую музыку, то сойдет обычный провод и подключить его можно к тому же проводу, что питает магнитолу. А минус – к кузову авто. Но это неправильно и могут быть потери, что скажется на звучании.

Самый лучший вариант — это подключение силовых проводов от усилителя непосредственно к аккумулятору автомобиля. И провод надо выбирать толстый. Например, многие автолюбители советуют покупать обычные провода марки КГ толщиной от 25 до 35 (КГ-25 или КГ-35). Считается, чем больше длина провода и чем больше мощность подключаемой акустики, тем толще должен быть провод.

Для подключения питающего провода к магнитоле можно использовать любой одножильный провод, он никакого влияние на звучание не отказывает.

Если вы не хотите покупать обычные провода ПВС или КГ для подключения усилителя, тогда в авто магазинах есть провода для нарезки. Обычно, они не самого лучшего качества, но для простой аудио системы вполне сойдут.

Также, отдельного слова требуют межблочные провода. Если вы купили комплект для подключения, то в него входят эти провода. Конечно, данные провода будут работать, но качественного звучания с ними не добиться. Если вы хотите хороший звук, то придётся потратить деньги на покупку отдельных межблочных проводов. Лучше покупать межблоки хороших фирм, таких как DAXX.

Я на личном опыте убедился, что замена межблочных проводов с китайских Mystery на DAXX улучшает качество звучания акустики. Следует помнить, что межблочные провода самые главные и непосредственно влияют на звук.

Подключение усилителя своими руками

Если провода имеются и выбрано месторасположения усилителя, то приступим к его установке, что можно сделать своими руками. Для начала подсоединяем межблочные провода от магнитолы к усилителю. Если у вас четырехканальный усилитель, то потребуется две пары межблоков, для двухканального – одна пара межблочных проводов.

Далее подключаем силовые провода к усилителю (это плюс и минус). Как было сказано выше, лучший вариант — это непосредственное подключение плюса и минуса к клеммам аккумулятора. Для упрощения подключения усилителя, можно минусовой провод подключить на корпус автомобиля, а не тянуть его до минуса аккумулятора. Управляющий провод от усилителя к магнитоле подключается без особых сложностей.

Для подключения проводов существуют специальные акустические клеммы. Тут самое важное — это надежный контакт провода, и если нет возможности, то усилитель можно подключать и без специальных клемм. Конденсатор при установке усилителя подключать не обязательно, если имеются хорошие провода и их надежное соединение.

Следующий шаг — это подключение акустических проводов от усилителя к колонкам или сабвуферу. Тут не так важна полярность подключения, как при подключении силовых проводов. Главное надежный контакт, чтобы потом они не отвалились от вибраций.

Когда все провода подсоединены — на этом процесс установки усилителя можно считать завершенным. Далее идет процесс проверки работы усилителя, все ли правильно подключено. Как вы узнали из данной статьи — все операции по подключению усилителя можно сделать своими руками и в этом нет ничего сложного.

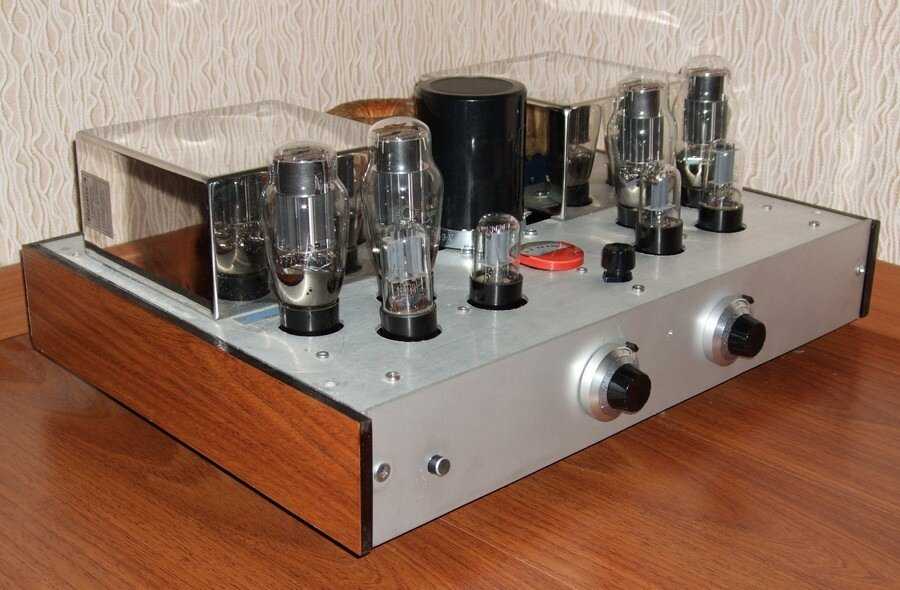

Делаем ламповый усилитель Fender deluxe 5e3 своими руками (6н2п и 6п6с)

И так после долгих мучений с JCM 800 я принял решение что мне нужен хороший и качественный усилитель. Суть в том что нужен та усилитель с чистым звуком а все джжжжиии джжжжи накручивается до него в процессорах и примочках. Так что собираем Fender deluxe модель 5e3.

Это усилитель хорошо себы зарекомендовал срежи джазовых и рон&рольных музыкантов он имеет хитрое строение входных гнезд об их применении мы ещеузнаете.

Привожу пример ролика как собирают Fender delux 5e3 из конструктора.

Схема Fender deluxe 5e3  примитивна проста.

«fender deluxe 5e3 schem» на Яндекс.Фотках

Также прикладываю layout Fender deluxe 5e3

«Fender deluxe 5E3 layout» на Яндекс.Фотках

Весь монтаж выполнент на печатной плате, прилагаю файл с готовой печаткой взять можно программу и саму плату тут.



Посмотреть на Яндекс.Фотках

 Как делать печатную плету смотрим тут.

Все детали на плате 1 ват в принцепе этого достаточно. Конденсаторы на 400 вольт.

Посмотреть на Яндекс.Фотках

 Возникла еще одна проблемка. Я купил новый анодный трансформатор ТА7 — собрал на нем. Вроде все работает, но гудит! Ну гудит и гудит и не че поделать не могу. В итоге поставил ТАН 10 тишина. Так что на будущее в мошьные усилители ставьте большие трансформаторы по 153 вата! И по возможности чтобы там были большие обмотки 6,3 вольта чтобы из всех в одну цепь обьединить поралельно.

 И так, работа над усилителям продолжается.

Мне приехали трансформаторы.

Поставил новые трансформаторы на шасси. Первый запуск прошол успешно. Правдо было несколько но с подключением ТАН 107

«TAN107 подключение» на Яндекс.Фотках

Так как эти трансформаторы имеют 2 комплекса обмоток, и они намотаны в противоположные стороны.



Посмотреть на Яндекс.Фотках

При подключении надо учитывать тот факт что в рамках одной половины мы обьединяем обмотки последовательно — начало к концу, а когда нам надо обьединить обмотки из разных половин надо обединать начало к началу (начало обмотки на принципиальной схеме трансформатора обозначается точной). Что получилось в моей ситуации, мы объединили на одной половине 80+24 (начало к концу) и на другой половине также. И поставили перемычку медже началами обмоток с обоих половин (7 и 16) и на выходе получили чуть больше чем 200 вольт. Ели перепутать фазность обмоток то могут быть неприятности, трансформатор начинает гудеть и греться.

Выходной трансформатор PP я заказывал, под характеристики лампы 6п6с (Ra-a — 5000 Ом), нагрузка 8 Ом расчитывали на давпазон 50 Гц., мастер матал на таройде, все просто прекрасно!

Посмотреть на Яндекс.Фотках

При первом запуске все отлично, собираем в оригенальной схеме.

Посмотреть на Яндекс.Фотках

И тут вынужден конcтатировать факт! Мне не понравилось!

«Fender 5e3 shivelier mod» на Яндекс.Фотках

Вносим свои изменения и вот что получается. Мы делим усилок на 2 разних приампа с чистым звуком и немного драйвику с хай. гейном.

«Fender 5e3 shivelier mod» на Яндекс.Фотках

И фот после того как мы изменили оригинальную схема fender 5e3 то результат меня гораздо больше устроил!

Итак, в итоге мы оставляем только 3 лампы! между каскадом пред усилителя и фазонвертером мы ставим темброблок.



«Темброблок» на Яндекс.Фотках

И оставляем крутилку громкости — мастер.

На главной понели у нас будут примерно такиедырки (ой простите — технические отверстия).



Посмотреть на Яндекс.Фотках

И того от схемыосталосьследуюшее…

Tags: fender deluxe 5e3, layout fender deluxe 5e3, make a tube amplifier, Ламповый усилитель своими руками, ламповый усилитель

Building Hypex Nilai500 Самодельные комплекты усилителей класса D

См. этот пост для подробного изложения нашей эталонной системы.

Эта запись была опубликована в Учебники по усилителям мощности с пометкой Учебник по усилителю мощности Hypex на 26 декабря 2022 г. автором Ashley (обновлено 26 декабря 2022 г. ) регион Малайзии. Это место, где производятся новейшие модули Hypex, а также происхождение прозвища новейших и лучших модулей Hypex, появившихся на рынке DIY. Nilai на голову выше NCore, который уже был лидером в своем классе, и даже лучше, чем NCoreX — новая версия Core, которую OEM-клиенты получают для интеграции в свои продукты. Hypex хотел сделать что-то особенное для рынка DIY, который был краеугольным камнем бизнеса Hypex на протяжении более десяти лет. Рынок DIY первым получил доступ к новой технологии Nilai класса D, которая, по утверждению Hypex, обеспечивает в 10 раз лучшую производительность, чем старая технология NCore.

Я расскажу о Нилай более подробно в следующей статье. На данный момент у меня в руках два новых комплекта моноусилителей, и я хотел бы поделиться с вами статьей о сборке. С тех пор, как я построил моноусилители NC400, которые некоторое время были опорой в моей эталонной системе, меня часто спрашивают, действительно ли кто-нибудь может собрать свой собственный усилитель без предварительного опыта, дорогого тестового оборудования или мастерской, полной инструментов. Мой ответ всегда один и тот же. Можете ли вы собрать головоломку? Если это так, вы можете собрать усилитель Hypex.

Как использовать субмиксы в Logic Pro X…

Включите JavaScript

У нас есть пара монокомплектов. Также доступен стереофонический комплект, который имеет больший корпус и реализует пару мономодулей с одним блоком питания. Компоненты одинаковые, и это руководство применимо к обоим, хотя компоновка, очевидно, будет немного отличаться. Стереофонический комплект имеет ценовое преимущество, но монофонический комплект дает вам больше мощности, большую гибкость и будет моим выбором каждый раз на этом уровне.

Упаковка полностью состоит из переработанного картона, каждый компонент упакован в индивидуальный пакет и аккуратно расположен в коробке. Блок питания и модуль занимают большую часть верхнего слоя вместе с несколькими небольшими мешочками с винтами и кабелями. Вы получаете разъем питания IEC с предохранителем T6, выключатель питания, плату ввода/пуска, переднюю кнопку и плату светодиодов, шестигранные ключи и ключи Torx и некоторые инструкции. Наконец, есть компоненты, из которых состоит корпус — ножки и винты, боковые выступы, базовая и верхняя панели, а также передняя и задняя панели с металлическими скобами для первых.

Провода обжаты, залудены и спаяны для вас по мере необходимости, и все, что вам нужно, кроме плоской отвертки на 3,5 мм и гаечных ключей на 5,5 и 7 мм, гаечных ключей или плоскогубцев для затягивания гаек заземления и гаек на клеммах динамика. Простая пара плоскогубцев с длинными губками вполне подойдет. Очень полезно иметь под рукой пластиковый лоток для кубиков льда или коробку для таблеток, чтобы расставить винты и шайбы перед началом работы. И выделите час или два, если вы никогда не делали этого раньше, хотя их легко можно построить за 30 минут.

Распаковав все, найдите блок питания и его опорную пластину. С помощью прилагаемых маленьких серебряных винтов прикрепите блок питания к пластине так, чтобы маленькие круглые выступы были направлены в сторону печатной платы. Он идет только в одну сторону из-за положения винтов.

Установите блок питания на основание корпуса. Сторона платы, на которой нет разъемов для подключения, обращена к передней части усилителя, ближе всего к краю корпуса.

Полезно ввинтить винт снизу, чтобы выровнять первое отверстие базовой пластины. Закрепите блок питания 5 черными винтами через отверстия с потайной головкой на нижней стороне основания.

Подсоедините широкий ленточный кабель из комплекта кабелей к разъему на боковой стороне блока питания, так как доступ к нему будет затруднен, если стороны корпуса установлены на место.

Затем найдите модуль усилителя. Расположите модуль на основании корпуса так, чтобы кабельные клеммы были ближе всего к той стороне корпуса, куда направлен ранее подключенный кабель питания. Это позволит расположить перемычку усиления и входной разъем как можно ближе к задней части усилителя. Прикрутите модуль к нижней части корпуса четырьмя оставшимися черными винтами.

найдите два боковых выступа, ножки, четыре более длинных винта с потайной головкой и четыре маленькие пружинные шайбы. Выбросьте винты, которые находятся в пакете с ножками, они не нужны. Подложите сторону нижней панели к одной боковой экструзии.

Поместите пружинную шайбу на винт, проденьте винт через каждую ножку, через маленькое отверстие в нижней части бокового выступа и в резьбовое отверстие в нижней панели. Повторите для противоположной стороны.

Затем соберите заднюю панель. Снимите клеммы динамика с черной монтажной пластины и выбросьте ее. Снимите установочные кольца с клемм и поместите их на внешнюю сторону задней панели, совместив выступ на кольце с выемкой, вырезанной в отверстии клеммы.

Установите каждую клемму так, чтобы точки кабельного ввода были направлены вниз под углом 45 градусов и направлены друг от друга. Наденьте оставшуюся пластиковую шайбу и гайку на заднюю часть клеммы и затяните их с помощью гаечного ключа на 7 мм, гаечного ключа или плоскогубцев.

Примечание: вы можете установить клеммы в любой удобной для вас ориентации. Ориентация, показанная в инструкциях, может вызвать затруднения, если вы используете необычно толстые кабели или большие лепестковые разъемы. В этом случае устанавливайте клеммы так, чтобы отверстия для ввода кабеля были направлены прямо вверх или вверх под углом. Убедитесь, что клеммы расположены правильно — черная (минусовая) клемма находится ближе всего к разъему питания.

Подсоедините кабель динамика к клеммам. С помощью плоской отвертки 3,5 мм выверните резьбовые штифты с каждой стороны задней клеммной стойки, вставьте луженый конец провода динамика в конец стойки до упора и равномерно затяните винты, чтобы зафиксировать кабель. . Подключите белый к положительной (красный +) клемме, а черный к отрицательной (черный -) клемме.

Найдите входную розетку IEC и вставьте предохранитель в зажим в передней части отсека для предохранителей, прежде чем вставить его на место. Вы можете хранить запасной предохранитель в запасном отверстии внутри ящика для предохранителей для безопасного хранения. Расположите заднюю панель корпуса так, чтобы надпись была направлена ​​вверх и обращена к вам. Вставьте разъем IEC на место (он плотно прилегает) так, чтобы отсек предохранителей находился внизу. Сделайте то же самое с выключателем, с лепестковыми разъемами, расположенными дальше всего от края панели.

Установите провод с лепестковым разъемом на каждом конце между токоведущими клеммами разъема IEC (нижний разъем, непосредственно за блоком предохранителей) и подключите другой конец к клемме переключателя, наиболее удаленной от края панели. Подсоедините провод с лопаткой на одном конце и кольцом на другом к клемме заземления разъема IEC, которая находится наверху. Найдите основной силовой кабель и подключите активный (коричневый) провод к другой клемме на переключателе, а нейтральный или обратный (синий) провод к оставшейся клемме входа IEC.

Установите входную плату, вставив разъем XLR на место (осторожно с кнопкой фиксатора) и используя два прилагаемых самореза.

Подсоедините ленточный кабель меньшего размера к разъему сбоку, а входной кабель — к соответствующему разъему на той же плате.

Поднесите панель к усилителю и подключите остальные провода. Подсоедините кабели динамиков к клеммам на усилителе с помощью прилагаемого шестигранного ключа. Кабели предварительно оснащены на одном конце лепестковыми разъемами, которые подходят к зазору между кабельным зажимом и верхней частью клеммы, когда винт затянут. Не затягивайте их слишком сильно, так как они могут разорваться; snug это нормально, пока кабель удерживается на месте. Убедитесь, что белый провод подключен к клемме LS+ (положительной), а черный провод к клемме LS- (отрицательной), иначе фазировка громкоговорителя будет неправильной.

Подсоедините входной кабель к соответствующему разъему на усилителе, а ленточный кабель большего размера от блока питания к соответствующему разъему на передней панели входной платы. Подключите основной кабель питания к соответствующему 2-контактному разъему на блоке питания. Подсоедините основной кабель питания к разъему питания на усилителе и разъему питания на блоке питания. В инструкции указано, что выходное гнездо в середине ряда разъемов должно использоваться с монофонической конфигурацией, но, вероятно, это не имеет значения. Важно скрутить уже скрученные пары кабелей питания вместе, чтобы минимизировать помехи.

Все разъемы усилителя рассчитаны только на одну ориентацию. Им может потребоваться некоторое давление, чтобы подключиться, но ничего не форсируйте. Разъемы питания и входного сигнала снабжены небольшими зажимами, которые защелкиваются, когда разъемы полностью вставлены в гнездо.

Присоедините заднюю панель к усилителю. Найдите четыре черных винта и четыре большие пружинные шайбы. Вкрутите винт в заднюю панель и установите сзади пружинную шайбу так, чтобы купол пружинной шайбы был обращен наружу. Вставьте винты в отверстия в боковых выступах и затяните их прилагаемым шестигранным ключом. Я рекомендую начать с 1 винта и вкрутить его ровно настолько, чтобы резьба зацепилась, затем установить остальные винты таким же образом и затянуть все.

С помощью пятого черного винта с потайной головкой, гайки, зубчатой ​​шайбы и пружинной шайбы из комплекта поставки подсоедините кольцо кабеля заземления к нижней части корпуса. Зубчатая шайба проходит между шасси и кольцом, затем пружинная шайба, затем гайка. Надежно затяните его с помощью гаечного ключа на 5,5 мм, гаечного ключа или плоскогубцев.

Установите монтажные кронштейны передней панели, используя оставшиеся серебристые винты и пружинные шайбы.

Вы обнаружите, что у вас осталась висеть 1 вилка, которая идет к кнопке питания и плате светодиодов. Соедините это, поместите плату в вырез на передней панели и привинтите ее на место с помощью двух прилагаемых винтов с полукруглой головкой и шайб.

Перед установкой верхней части проверьте положение перемычки усиления на плате усилителя. Существует три уровня усиления — высокий, средний и низкий, при этом по умолчанию используется среднее усиление. Вероятно, это настройка, которой придерживаются большинство пользователей, но вам может потребоваться отрегулировать ее в зависимости от предварительного усилителя или ЦАП, который вы будете использовать для управления усилителями. Например, если вы управляете ими напрямую от ЦАП и используете ЦАП для управления громкостью системы, вы можете обнаружить, что требуется более высокий коэффициент усиления, чтобы вывести усилители на полную мощность или на желаемую громкость. Я рекомендую установить их на средние настройки и отрегулировать их позже, если это необходимо. На данный момент убедитесь, что они оба установлены одинаково.

Найдите верхнюю панель и вставьте ее в пазы в выступах. Это может показаться вам плотным, и вам, возможно, придется немного ослабить винты, удерживающие заднюю панель и ножки, чтобы обеспечить некоторое движение боковых выступов, чтобы панель встала на место. Производственные допуски в этом корпусе очень жесткие.

Затем зацепите переднюю панель за скобы и прижмите ее к лицевой стороне корпуса, пока она полностью не встанет на место.

Переверните усилитель и с помощью прилагаемого шестигранного ключа на 1,5 мм установите два стопорных винта с потайной головкой в ​​нижний край передней панели.

И это все, что требуется для сборки вашего усилителя. Подключите несколько динамиков, подключите питание и входной сигнал, включите и наслаждайтесь. Если вы не видите никаких действий со стороны переднего светодиода, убедитесь, что задний переключатель находится в верхнем или нижнем положении. Если у вас вообще нет питания, дважды проверьте, правильно ли вы установили предохранитель, и если вы это сделали, снимите переднюю часть, сдвиньте верхнюю часть и проверьте соединения.

В следующем выпуске я подробно расскажу о сборке нового комплекта предусилителя Hypex. В следующих статьях мы рассмотрим оба блока более подробно, объективно и субъективно, сравним их с NC400. Я мог бы также изучить возможные настройки и модификации, и есть надстройки для предварительного усилителя, которые будут представлены в свое время. В настоящее время происходят интересные вещи.

Краткое описание сборки:

Создать один из этих усилителей можно всего за 15 шагов:

1. Установите блок питания на монтажную пластину блока питания, шесть серебряных винтов.
2. Прикрепите блок питания к основанию корпуса пятью черными винтами.
3. Установите модуль Nilai на 500 ампер на основание корпуса, используя четыре черных винта.
4. Подключите ленточный кабель большего размера к источнику питания.
5. Установите боковые выступы и ножки, четыре винта с потайной головкой и пружинные шайбы.
6. Закрепите клеммы динамика на задней панели (гайки 7 мм) и подключите кабель динамика (плоская отвертка 3,5 мм).
7. Установите розетку IEC, установите предохранитель и выключатель питания. Подключить силовые кабели.
8. смонтируйте входную плату, подключите шлейф меньшего размера и входные кабели.
9. Подключите кабели динамика и входа к усилителю, кабель питания к плате питания, широкий шлейф к плате ввода, кабель питания к модулю усилителя.
10. Установите заднюю панель на корпус.
11. Установите кабель заземления на основание корпуса, черный винт, зубчатую шайбу, пружинную шайбу, гайку 5,5 мм.
12. Крепление кронштейнов передней панели, четыре серебряных винта, четыре пружинных шайбы.
13. Подсоедините плату кнопок к кабелю и установите в переднюю панель два винта с полукруглой головкой.
14. Установите верхнюю панель на место.
15. Установите переднюю панель, 2 установочных винта.

Нравится:

Нравится Загрузка…

---

Плата усилителя с WIFI | DIY Amplifier Kit-Arylic.

com — arylic

Up2Stream Amp — Multiroom Wireless Streaming Stereo Amplifier Board

99,00 $

Название по умолчанию — 99,00 долларов США. [{«id»:43317803942125,»title»:»Название по умолчанию»,»option1″:»Название по умолчанию»,»option2″:null,»option3″:null,»sku»:»U2S-AMP4″,»requires_shipping «:true,»taxable»:false,»featured_image»:{«id»:37600911163629,»product_id»:2175504220233,»position»:1,»created_at»:»2022-08-02T11:23:52+08: 00″,»updated_at»:»2022-08-02T11:23:55+08:00″,»alt»:»плата усилителя»,»ширина»:1200,»высота»:1200,»src»:»https :\/\/cdn.shopify.com\/s\/файлы\/1\/0072\/6899\/1049\/products\/1_6.jpg?v=1659410635″,»variant_ids»:[43317803942125]},»доступно»:true,»name»:»Up2Stream Amp — плата многокомнатного беспроводного потокового стереоусилителя»,» public_title»:null,»options»:[«Название по умолчанию»],»price»:9900,»weight»:310,»compare_at_price»:11900,»inventory_management»:»shopify»,»штрихкод»:»760627790431″, «featured_media»:{«alt»:»плата усилителя»,»id»:30177575731437,»position»:1,»preview_image»:{«aspect_ratio»:1. 0,»высота»:1200,»ширина»:1200,» src»:»https:\/\/cdn.shopify.com\/s\/files\/1\/0072\/6899\/1049\/products\/1_6.jpg?v=1659410635″}},»requires_selling_plan»:false,»selling_plan_allocations»:[]}]

Добавьте возможности мультирум в свой следующий проект

Наш широкий ассортимент плат Up2Stream достаточно мал, чтобы его можно было использовать во всех видах аудиопроектов. Добавьте усиленный стример в коробки для динамиков или крошечные платы приемника в усилители для домашнего кинотеатра.

Их размер и широкие возможности подключения вдохнут новую жизнь в винтажное снаряжение и новые идеи для вашей следующей сборки своими руками. *Все продукты Arylic совместимы друг с другом для установки в нескольких комнатах.

Великолепный звук, транслируемый напрямую от ваших любимых провайдеров

Spotify, Amazon Music, Tidal, Qobuz, Deezer, Napster, TuneIn, Интернет-радио, iHeart Radio, QQ Music, QQ FM.

S10 подключается напрямую к поставщикам онлайн-трансляций для воспроизведения высококачественного звука, избегая узких мест Bluetooth и сжатия.

Создание мощных беспроводных динамиков/усилителей

Up2stream Amp V4 Плата беспроводного потокового стереоусилителя имеет выходную мощность 50 Вт*2 с пассивными динамиками 4 Ом при напряжении 24 В.

Услышьте и почувствуйте потрясающий, мощный стереозвук по всему дому. Принимает входное питание 12–24 В и динамики 4–8 Ом.

Enhanced Up2stream

Серия Up2stream предоставляет больше возможностей для добавления дополнительных функций для создания более мощных пользовательских проектов. Например, он поддерживает добавление ЦАП ESS 9023 для повышения качества звука, платы входа/выхода S/PDIF, платы кнопок, платы регулятора громкости, платы дистанционного ИК-индикатора и многого другого. Вы можете найти все доски в разделе «Аксессуары».

*Настройкой S/PDIF Up2stream Amp V4 по умолчанию является S/PDIF In, который можно изменить на S/PDIF In с помощью инструмента настройки ACPWorkbench.

Простота изготовления своими руками

В отличие от традиционных товаров для самостоятельного изготовления, наши изделия для самостоятельного изготовления очень просты, удобны в использовании и понятны. Печать на задней панели позволяет сразу увидеть все функции, а также все наиболее распространенные интерфейсы. Любой желающий может ознакомиться с руководством, чтобы начать свои проекты «сделай сам» или подключить свои системы.

Непревзойденные возможности модернизации и настройки

Наши платы имеют множество дополнительных опций, включая улучшенные ЦАП, цифровые входы и выходы и многое другое. Используйте наше запатентованное программное обеспечение ACPWorkbench для настройки и оптимизации параметров DSP для каждого устройства.

Выберите платы с аналоговыми входами для потоковой передачи звука с проигрывателей, USB-входом для аудиофайлов высокого разрешения (ПК или USB-накопитель) и т. д. Все наши платы оснащены входом Bluetooth 5.0.

Усилитель Up2stream V4, внутренняя антенна (WiFi и Bluetooth), руководство пользователя, отвертка, 4-контактный разъем Phoenix (для динамиков).

Спецификация

Up2Stream Amp v4

Неплохой аппарат!!
Отсутствует режим ожидания, чтобы иметь 5 звезд

Отличная система с очень хорошим звуком

Система работает очень хорошо. Были обновления с улучшениями стабильности и новыми функциями.
Продолжай в том же духе

Эффективный и простой в использовании усилитель небольшого формата.

Мое устройство было доставлено напрямую из Китая. Отслеживание заказа было подробным, и посылка прибыла на день раньше ожидаемого времени прибытия. Время в пути составило 14 дней.

Подключение очень простое, с удивительным набором опций входа и выхода. Мой первый тест усилителя и программного обеспечения был очень хорошим. Приложение 4 Sound нуждается в обновлении, чтобы оно лучше соответствовало качеству устройства.

Отличный продукт

У меня дома уже есть несколько решений для потоковой передачи и усилителей от Arylic, и они прекрасно работают.
Дерзайте!

Up2Stream Amp — Плата усилителя беспроводной потоковой передачи мультирум

Удивительный продукт!!

Наконец-то я нашел подходящую технологию для своих аудиосистем.
