Двухполярный источник питания: виды, принцип работы, схемы, сборка — Производство и поставка электростанций, Бензиновые и дизельные генераторы от 1 до 100 кВт. Мини ТЭЦ на базе двигателя Стирлинга.

Что такое двухполярный источник питания. Как он работает. Какие бывают схемы двухполярных БП. Как собрать простой двухполярный источник питания своими руками. На что обратить внимание при сборке.

Содержание

Что такое двухполярный источник питания и зачем он нужен

Двухполярный источник питания — это устройство, которое формирует два напряжения разной полярности относительно общей точки. Такие источники необходимы для питания многих электронных схем, в частности:

Операционных усилителей
Аудиоусилителей
Аналоговых измерительных приборов
Некоторых типов микроконтроллеров

Двухполярное питание позволяет обрабатывать как положительные, так и отрицательные сигналы без искажений. Это особенно важно для аналоговых схем.

Принцип работы двухполярного источника питания

Двухполярный БП формирует два напряжения:

Положительное (например, +12В)
Отрицательное (например, -12В)

Между этими напряжениями есть общая точка, которая считается нулевым потенциалом. Таким образом, относительно общей точки имеется как положительное, так и отрицательное напряжение.

Для формирования двух полярностей обычно используется:

Трансформатор со средней точкой
Два отдельных выпрямителя
Специальные микросхемы-преобразователи

Основные схемы двухполярных источников питания

Рассмотрим наиболее распространенные схемы двухполярных БП:

1. На трансформаторе со средней точкой

Это классическая и простая схема. Трансформатор имеет отвод от середины вторичной обмотки. После выпрямления получаются два напряжения разной полярности относительно этой средней точки.

2. С емкостным делителем напряжения

Используется обычный трансформатор, а напряжение делится с помощью конденсаторов большой емкости. Простая схема, но чувствительна к разбалансу нагрузки.

3. На интегральных стабилизаторах

Применяются специализированные микросхемы-стабилизаторы для положительного и отрицательного напряжения (например, LM317 и LM337). Обеспечивает хорошую стабильность.

4. Импульсный преобразователь

Сложная, но эффективная схема на основе ШИМ-контроллера. Позволяет получить большую мощность при малых габаритах.

Как собрать простой двухполярный источник питания

Рассмотрим пошаговую инструкцию по сборке базового двухполярного БП:

Подберите трансформатор со средней точкой на нужное напряжение и ток
Соберите мостовой выпрямитель на диодах
Установите сглаживающие конденсаторы большой емкости
Добавьте стабилизаторы напряжения (можно на микросхемах 78xx и 79xx)
Предусмотрите радиаторы охлаждения для силовых элементов
Разработайте и изготовьте печатную плату
Смонтируйте компоненты на плате
Поместите устройство в подходящий корпус

На что обратить внимание при сборке двухполярного БП

При самостоятельном изготовлении двухполярного источника питания важно учесть следующие моменты:

Правильно рассчитайте мощность трансформатора и ток нагрузки
Используйте качественные электролитические конденсаторы
Обеспечьте хорошее охлаждение силовых элементов
Тщательно изолируйте выводы разной полярности
Предусмотрите защиту от короткого замыкания
Проверьте симметричность напряжений обоих полярностей

Преимущества и недостатки разных типов двухполярных БП

Разные схемы двухполярных источников имеют свои плюсы и минусы:

Трансформаторные:

Плюсы: простота, надежность
Минусы: большие габариты и вес

Импульсные:

Плюсы: малые размеры, высокий КПД
Минусы: сложность, возможные помехи

На интегральных стабилизаторах:

Плюсы: хорошая стабильность, защита от КЗ
Минусы: ограничение по току, нагрев

Применение двухполярных источников питания

Двухполярные БП широко используются в различной электронной аппаратуре:

Усилители мощности звуковой частоты
Лабораторные источники питания
Измерительное оборудование
Промышленные контроллеры
Медицинская техника

Везде, где требуется обработка двуполярных сигналов, двухполярное питание является оптимальным решением.

Проверка и настройка двухполярного источника питания

После сборки двухполярный БП необходимо тщательно проверить:

Измерьте напряжение обоих полярностей без нагрузки
Проверьте работу под нагрузкой, контролируя нагрев
Убедитесь в отсутствии пульсаций напряжения
Проверьте срабатывание защиты от КЗ
При необходимости подстройте выходные напряжения

Только после всесторонней проверки двухполярный источник питания можно считать готовым к эксплуатации.

Регулируемый двухполярный источник питания | АО Созвездие

О том, что такое двухполярное питание – написаны целые трактаты, от 2 абзацев до статьи длинной в 40 листов, поэтому мы не будем расписывать здесь эти подробности, отметим лишь самые важные моменты. Данный тип питания чаще всего применяется измерительной технике и различной аналоговой аппаратуре, особенно в аудио и видео – причина этого довольно проста: многие сигналы, которые надо измерять и обрабатывать имеют не только положительное значение, но и отрицательное, в соответствии с порождающим их неэлектрическим физическим явлением. Ярким примером такого явления являются звуковые волны, которые раскачивают мембрану динамического микрофона, порождая в катушке ток, направление которого показывает положение этой самой мембраны относительно точки покоя. Следовательно, схема обработки такого сигнала должна нормально работать при любом знаке напряжения на входе. Таких схем реализовано огромное множество, но многим из них требуется двухполярное питание.

Опять же, существует огромное количество всевозможных схем для получения двухполярного питания — от примитивных, до весьма нестандартных, использующих совершенно неочевидные схемотехнические решения. Рассматривать преимущества абстрактных схем и решений, вних примененных, можно бесконечно долго, а наилучшего варианта попросту не существует, т.к. в каждом конкретном случае существуют определенные требования (в том числе и наличие необходимых компонентов на текущий момент времени), которые и определяют конечный вариант сборки устройства.

Выбор схемы двухполярного источника питания

С учетом вышеизложенного, соберем небольшой регулируемый стабилизированный двухполярный источник питания для использования в лабораторных условиях при наладке маломощных усилителей низкой частоты, измерительных схем, содержащих в себе операционные усилители, и других устройств, по тем или иным причинам требующих двухполярного питания. Добавим, что данный источник должен иметь низкий уровень собственных шумов и как можно более низкую пульсацию выходного напряжения.

Дополнительно требуется, чтобы он был достаточно надежным и мог пережить подключение к нему некорректно собранного устройства. Также хотелось бы сделать его в виде универсального модуля, который можно было бы использовать для быстрого макетирования новых конструкций или временно установить его в устройство, для которого еще не изготовлен окончательный вариант блока питания. Определив ТЗ можно перейти к подбору схемы будущего устройства.

Все схемы преобразователей однополярного питания в двухполярное, наподобие приведенных на Рис. 1, мы не рассматриваем, т.к. их применение возможно только со строго определенной нагрузкой. Так, например, в случае возникновения короткого замыкания в цепи, подключенной к одному из плеч – возникнет непредсказуемый перекос напряжений или токов, который в свою очередь может привести к выходу из строя и источника, и исследуемой схемы.

Рис. 1 — Неподходящие схемы преобразователей

Отличнейшая схема преобразования однополярного питания в двухполярное, но, увы, без регулировки выходного напряжения приведена в журнале «Радиоаматор» № 6 за 1999 год:

Рис. 2 — Схема преобразования однополярного питания в двухполярное без регулировки выходного напряжения

В экстренных случаях можно смело рекомендовать ее к повторению, но для нашей задачи она не подходит.

Сразу же отбросим идею простого импульсного источника, т.к. при использовании простейших схем, которые содержат минимальный набор компонентов – источник получается очень шумным, т.е. на выходе у него присутствует довольно много шумов и разного рада помех, от которых не так-то просто избавиться.

Рис. 3 — Схема из книги «500 схем для радиолюбителей. Источники питания», автор А.П. Семьян

При этом для питания УНЧ на микросхеме TDA – это отличный вариант, а вот для микрофонного усилителя с большим коэффициентом усиления – уже не очень. К тому же, все равно придется делать отдельные узлы стабилизации и защиты от короткого замыкания. Хотя, если бы нам требовался источник мощностью от 150 Вт и более – построение импульсного блока питания с регулировкой, хорошей фильтрацией и встроенной защитой стало бы превосходным, да к тому же, экономически выгодным решением.

Самым простым и надежным решением для нашей задачи будет использование трансформатора мощностью около 30 Вт с двумя обмотками или обмоткой с отводом от средней точки. Данные трансформаторы широко распространены на рынке, их легко найти в отжившей свой век аппаратуре, а в крайнем случае всегда можно домотать дополнительную обмотку на имеющийся в данный момент в наличии.

Рис. 4 — Трансформаторы

Так как нам нужен стабилизированный источник, то соответственно после трансформатора и диодного моста нам нужен некий регулируемый блок стабилизации напряжения с защитой от короткого замыкания (хотя защиту от замыкания можно добавить и после).

Следующим шагом бракуем все варианты стабилизаторов, собранные на дискретных элементах и состоящие из огромного числа деталей, как слишком сложные для поставленной задачи. К тому же, в подавляющем большинстве случаев они требуют тщательной настройки с подбором некоторых элементов.

Рис. 5 — Стабилизатор, собранный на дискретных элементах

Наиболее простым решением в нашем случае будет использование регулируемых линейных стабилизаторов, таких как LM317. Сразу же хочется предостеречь от в корне неверной идеи использования двух положительных стабилизаторов, включенных как показано ниже. Данная схема, хотя и может работать – функционирует некорректно и нестабильно!

Рис. 6 — Схема с использованием двух положительных стабилизаторов

Соответственно, придется использовать «комплементарный» регулируемый стабилизатор LM337. Плюсом обоих стабилизаторов является встроенная защита от перегрева и короткого замыкания на выходе, а также простая схема включения и отсутствие необходимости в настройке. Подсмотреть типовую схему включения данных стабилизаторов можно в даташите от производителя:

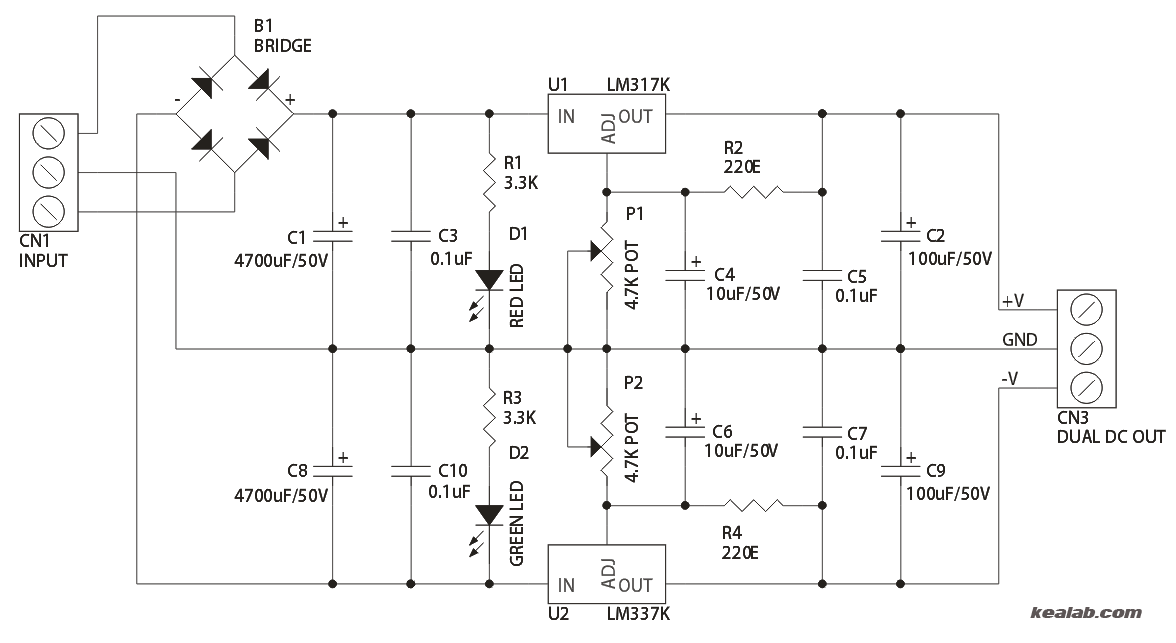

Рис. 7 — Типовая схема включения стабилизаторов LM317-LM337

Немного доработав ее, получим итоговый вариант модуля регулируемого двухполярного источника питания, собирать который мы будем по следующей схеме:

Рис. 8 — Схема модуля регулируемого двухполярного источника питания

Схема кажется сложной из-за того, что мы отметили на ней все рекомендуемые детали обвязки, а именно шунтирующие конденсаторы и диоды, служащие для разряда емкостей. Дабы убедиться в необходимости установки большинства из них – можно снова обратиться к даташиту:

Рис. 9 — Схема обвязки из datasheet

Мы добавили еще несколько элементов, чтобы еще больше защитить наш стабилизатор и максимально сгладить все пульсации и выбросы напряжения на выходе.

Для упрощения изготовления, а именно — уменьшения количества операций, необходимых для сборки применим технологию поверхностного монтажа, т.е. все детали в нашей конструкции будут SMD. Еще одним важным моментом будет тот факт, что в нашем модуле не будет сетевого трансформатора, его мы сделаем подключаемым. Причина кроется в том, что при большой разнице между питающим и выходным напряжениями, и работе с максимальным током, разницу между подводимой и отдаваемой в нагрузку мощностями необходимо рассеивать на регулирующих элементах нашей схемы, а конкретно – на интегральных регуляторах. Максимальная рассеиваемая мощность для таких стабилизаторов и так невелика, а при использовании SMD-корпусов становится еще меньше, и в результате максимальный ток подобного стабилизатора, работающего с разницей между входным и выходным напряжениями в 20 В, легко может опуститься до 100 mA, а этого для наших задач уже недостаточно. Решить эту проблему можно уменьшив разницу между этими напряжениями, например, подключив трансформатор с напряжениями вторичных обмоток наиболее близкими к тому, которое требуется в данный момент.

Подбор компонентов

Одним из сложных моментов реализации нашей идеи внезапно оказался подбор интегральных стабилизаторов в нужном корпусе. Несмотря на то, что мне было достоверно известно об их существовании во всех возможных SMD-корпусах, просмотр даташитов различных производителей не позволял найти точной маркировки, а поиск по параметрам у нескольких глобальных поставщиков показывал лишь отдельные варианты, и чаще всего различных производителей. В итоге, искомая комбинация в корпусах SOT-223, к тому же из одной серии, обнаружилась на сайте Texas Instruments: LM337IMP и LM317EM:

Рис. 10 — Интегральные стабилизаторы LM337IMP и LM317EM

Стоит отметить, что различных пар, состоящих из разнополярных стабилизаторов напряжения можно подобрать великое множество, однако производителем рекомендована пара из стабилизаторов одной серии. Оба стабилизатора обеспечивают максимальный ток до 1 A при разнице между входным и выходным напряжением до 15 В включительно, однако номинальным током, при котором стабилизатор гарантированно не уходит в защиту по перегреву можно считать 0,5-0,8 А. Тока в 500 mA в тех приложениях, для которых мы строим данный стабилизатор более чем достаточно, поэтому будем считать задачу по подбору стабилизаторов выполненной.

Перейдем к остальным компонентам.

Рис. 11 — Компоненты для сборки регулятора

Диодный мост – любой, с номинальным током 1-2 А. на напряжение не менее 50 В, мы использовали DB155S.

Электролитические конденсаторы в данной схеме применимы практически любые, с небольшим запасом по напряжению. Подбор осуществляется исходя из следующих соображений: так как размах питающего напряжения, которое нам требуется не превышает 15 В, а рекомендуемый максимум для стабилизаторов составляет 20 В – конденсаторы на 25 В имеют запас минимум в 25%. Все электролитические конденсаторы необходимо зашунтировать пленочными или керамическими с номиналами согласно схемы, на напряжение не менее 25 В. Мы использовали типоразмер 0805 и тип диэлектрика X7R (можно применить NP0, а Z5U или Y5V – не рекомендуются из-за плохих ТКС и ТКЕ, хотя в отсутствие альтернативы – подойдут и такие).

Резисторы постоянного номинала – любые, в делителе напряжения, отвечающем за напряжение стабилизации лучше применить более точные, с допуском в 1%. Типоразмер всех резисторов -1206, исключительно для удобства монтажа, однако можно смело применять 0805. Подстроечный резистор номиналом в 100 Ом – многооборотный, для точной регулировки (используется 3224W-1-101E). Резистор, применяющийся для регулировки выходного напряжения — номиналом в 5 КОм, любой имеющийся, мы взяли 3314G-1-502E под отвертку, но можно применить и переменный резистор для монтажа на корпус, соединив его с платой стабилизатора проводами. Диоды желательно применять быстродействующие, на ток не мене 1 А и напряжение от 50 В, например HS1D.

Светодиодный индикатор включения рассчитан по следующему принципу: ток через стабилитрон при самом большом напряжении на входе не должен превысить 40 mA, при подаче на вход напряжения до 30 В, номинал токоограничивающего резистора будет равен 750 Ом, для надежности лучше применить 820 Ом. Подавать на стабилизаторы напряжение меньше чем 8 В на плечо бессмысленно (т.к. во внутренней структуре микросхемы присутствуют стабилитроны на 6,3 В), таким образом при напряжении в 16 В ток через стабилитрон будет составлять 20 mA, а через подключенный параллельно ему светодиод – порядка 8 mA, чего будет достаточно для свечения SMD-светодиода. Стабилитрон любой, на напряжение стабилизации 3,3 В (применен DL4728A), и соответственно токоограничивающий резистор для светодиода в 150 Ом для обеспечения его продолжительной работы при максимальном токе через стабилитрон.

Изготовление устройства

Рисуем печатную плату нашего устройства, особое внимание обращая на контактные площадки для крупных SMD-конденсаторов. С ними может возникнуть следующее затруднение – базово они предназначены для пайки в печи, т.е. припаять их снизу, особенно маломощным паяльником довольно сложно, однако выводы конденсатора доступны сбоку и можно прочно припаять его при условии, что толщина подходящих к нему дорожек будет достаточной для обеспечения механической прочности соединения. Также, немаловажным является тот факт, что положительный и отрицательный стабилизаторы имеют разную цоколевку, т.е. просто отзеркалить одну половину печатной платы при разводке не получится.

Рисунок печатной платы переносим на предварительно подготовленный кусок фольгированного стеклотекстолита, и отправляем его травиться в раствор персульфата аммония (или другого подобного реагента на ваш выбор).

Рис. 12 — Плата с перенесенным рисунком и процесс травления

После того как плата была вытравлена, удаляем защитное покрытие и наносим на дорожки флюс, лудим их для защиты меди от окисления, после чего начинаем припаивать компоненты, начиная с наименьшего по высоте. Особых проблем возникнуть не должно, а к возможным трудностям с SMD-электролитами мы подготовились заранее.

Рис. 13 — Плата после травилки + наносим флюс + лужение

После того как все компоненты припаяны, а плата омыта от флюса необходимо подстроечным резистором в 100 Ом отрегулировать напряжение на отрицательном плече, чтобы оно совпало с напряжением на положительном плече.

Рис. 14 — Готовая плата

Рис. 15 — Регулировка напряжения на отрицательном плече

Испытания собранного устройства

Подключим к нашему стабилизатору трансформатор и попробуем нагрузить оба его плеча, и каждое из плеч независимо друг от друга, попутно контролируя токи и напряжение на выходах.

Рис. 16 — Первое измерение

После нескольких попыток произвести измерения на максимальном токе, стало понятно, что малюсенький трансформатор не в состоянии обеспечить ток в 1,5 А, и напряжение на нем проседает больше чем на 0,5 В, поэтому схема была переключена на лабораторный источник питания, обеспечивающий ток до 5 А.

Рис. 17, 18, 19 — Дополнительные измерения

Все работает в штатном режиме. Данный регулируемый двухполярный источник питания, собранный из качественных компонентов, благодаря своей простоте и универсальности, займет достойное место в домашней лаборатории или небольшой ремонтной мастерской.

Измерения и пуско-наладочные работы проводились на базе испытательной лаборатории АО «КППС», за что им отдельное спасибо!

схема для изготовления своими руками

Большая часть низковольтных потребителей (радиоэлектронная аппаратура и т. д.) для питания требует напряжения одной полярности. Наряду с этим существуют схемы, для которых необходимо как положительное (относительно общего провода), так и отрицательное напряжение. Источники питания для таких узлов называются двухполярными, они необходимы для запитки схем на операционных усилителях, двухтактных каскадов аудиоусилителей и т.п.

Описание популярных схем двухполярного питания

Проще всего организовать двухполярное питание с помощью резистивного делителя. На вход подается напряжение, равное удвоенному уровню каждого плеча. Общая точка соединения двух резисторов служит общим проводом.

Организация двухполярного питания с помощью резистивного делителя.

Напряжение плеч распределяется пропорционально сопротивлениям каждого резистора. При R1=R2 выход будет симметричным – U1=U2. Недостатком такого делителя является зависимость распределения напряжений от нагрузки – потребитель шунтирует резисторы, и если шунтирование будет различным, то и выходное напряжение также станет несимметричным. Чтобы уменьшить этот эффект, надо, чтобы Rнагрузки было намного больше резистора соответствующего плеча. Соответственно, при росте мощности потребителя придется уменьшать значение каждого сопротивления делителя, что приведет к росту потребляемой мощности по цепи R1R2, и уже скоро она достигнет неприемлемых величин.

Этот недостаток значительно сглаживается, если вместо резисторов применить конденсаторы. Напряжение распределяется пропорционально емкостям, при С 1=С2 на выходе U1=U2.

Емкостный делитель.

Емкость зависит от нагрузки, поэтому в этой схеме применяют оксидные (раньше их называли электролитическими) конденсаторы. В теории через цепь С1С2 ток не течет, мощность не потребляется. На практике оксидные конденсаторы имеют заметный ток утечки. Он не настолько велик, чтобы создать проблемы с потребляемой мощностью, но он для каждого конденсатора индивидуален, и создает изначальную несимметрию плеч. Этот эффект усиливает большой допустимый разброс емкостей электролитов. Поэтому параллельно конденсаторам полезно поставить по резистору одинакового номинала (в несколько сотен ом или несколько килоом). На потребление мощности они почти не повлияют, а распределение уровней выровняют.

Практическая схема источника питания с емкостным делителем.

На практике можно использовать подобную схему совместно с понижающим трансформатором и мостовым двухполупериодным выпрямителем. Конденсаторы служат одновременно сглаживающим фильтром и делителем. Выравнивающие делители не обязательны, если у трансформатора есть отвод от середины вторичной обмотки.

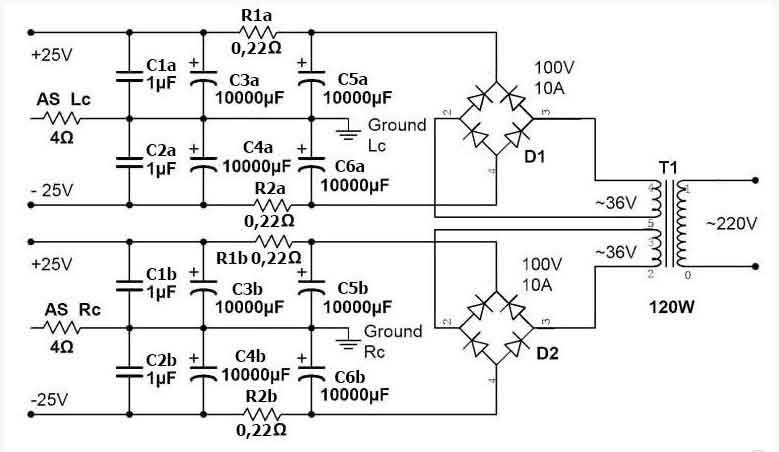

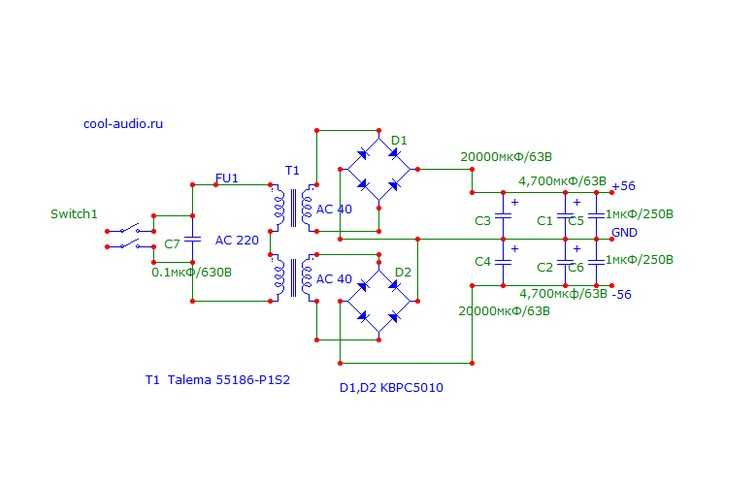

Источник двухполярного питания с трансформатором со средней точкой.

На новый уровень независимость выходного напряжения от нагрузки выводит выполнение источника питания по схеме со стабилизацией. В простом варианте ее можно выполнить на двух транзисторах, на базы которых подана половина питания от резистивного делителя (оба сопротивления должны быть равны).

Стабилизированный источник двухполюсного питания.

Для верхнего (положительного) плеча можно применить транзистор КТ815 (КТ817). Для нижнего (отрицательного) КТ814 (КТ816) или другие соответствующей структуры.

Двухполярный делитель напряжения с операционным усилителем.

Еще лучшие параметры имеет схема с применением операционного усилителя. Цепь отрицательной обратной связи на резисторе R3 обеспечивает хороший коэффициент стабилизации. Делитель на R1R2 задает уровень средней точки.

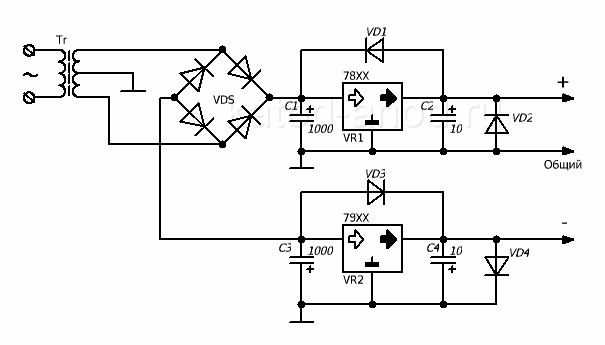

Двухполярный БП с линейными стабилизаторами в каждом плече.

Несложная и устойчивая схема получается на линейных стабилизаторах серии 78ХХ (79XX для отрицательного плеча). Применен трансформатор со средней точкой, делителем служит цепь С1С3. Микросхемы-стабилизаторы включаются по стандартной схеме, диоды VD1 и VD3 защищают соответствующий канал от напряжения обратной полярности.

По подобной схеме можно построить и лабораторный блок питания, но для него удобнее использовать схему, регулируемую по выходному уровню. Такой источник можно построить на трансформаторе со средним отводом. Если его нет, можно использовать две идентичные вторичные обмотки (домотать или намотать заново) с отдельным выпрямителем для каждого канала или вообще использовать два раздельных трансформатора. Такой источник можно использовать как два отдельных однополярных канала, а соединив перемычкой плюс одного с минусом другого, получить регулируемый двухполярный БП.

Двухполярный лабораторник с раздельными каналами.

Схема такого двухполярного блока питания содержит два раздельных канала, каждый из которых выполнен на микросхеме LM317. Диоды моста и транзистор должны быть рассчитаны на полный ток канала, трансформатор – на суммарную мощность двух трактов. Лабораторник позволяет в каждом из каналов получить напряжение от 1,25 до 35 вольт (зависит от входного напряжения). При необходимости получить двухполярное напряжение, минусовой вывод одного тракта соединяется с плюсовой клеммой другого, образуя среднюю точку.

Импульсный двухполярный блок питания.

Если нужен легкий, но мощный БП, придется прибегнуть к довольно сложной импульсной схемотехнике. Такой блок можно собрать на полевых транзисторах и микросхеме IR2153. Источник обеспечивает мощность около 100 ватт, выходное напряжение задается параметрами трансформатора. При указанном на схеме соотношении витков на выходе будет около 35 вольт в каждом плече.

Читайте также: Переделка компьютерного блока питания в лабораторный

Трансформатор наматывается на каркасе от трансформатора импульсного БП компьютера.

Каркас импульсного трансформатора.

Советы по самостоятельному изготовлению двухполярного блока питания

Большую часть элементов блока питания можно установить на печатной плате, даже трансформатор, если это удобнее. Во многих случаях силовые элементы (транзисторы, диоды, линейные интегральные регуляторы напряжения) снабжаются радиаторами для обеспечения нормального температурного режима. Поэтому надо их монтировать либо на теплоотводе, либо при проектировании платы предусмотрительно устанавливать на краю так, чтобы можно было привинтить внешний радиатор.

При таком расположении элементов одну из микросхем снабдить радиатором не получится.

Плату можно разработать самостоятельно в специальных программах, вроде бесплатной Sprint Layout, либо просто нарисовать на бумаге. Готовое изделие можно заказать через интернет или сделать самостоятельно по одной из домашних технологий:

ЛУТ;
фоторезист;
нарисовать на плате вручную (например, лаком для ногтей).

Правильное расположение силовых элементов БП.

Травится плата либо в классическом растворе хлорного железа, либо в смеси, состоящей из:

100 мл перекиси водорода;
30 г лимонной кислоты;
2-3 чайных ложки поваренной соли.
