Датчик дроссельной заслонки ваз 2114 признаки неисправности. Дроссельная заслонка ВАЗ 2114: признаки неисправности, чистка и замена — Производство и поставка электростанций, Бензиновые и дизельные генераторы от 1 до 100 кВт. Мини ТЭЦ на базе двигателя Стирлинга.

Как определить неисправность дроссельной заслонки ВАЗ 2114. Как правильно почистить дроссельную заслонку своими руками. Когда требуется замена дроссельной заслонки. Как проверить датчик положения дроссельной заслонки.

Содержание

Устройство и назначение дроссельной заслонки ВАЗ 2114

Дроссельная заслонка в автомобиле ВАЗ 2114 является важным элементом системы подачи воздуха в двигатель. Она представляет собой подвижную пластину, которая регулирует количество воздуха, поступающего во впускной коллектор.

Основные функции дроссельной заслонки:

Регулирование оборотов двигателя путем изменения количества поступающего воздуха
Обеспечение оптимального соотношения воздуха и топлива в камере сгорания
Поддержание стабильных оборотов холостого хода

На ВАЗ 2114 используется электронная система управления дроссельной заслонкой. Ее положение контролируется специальным датчиком (ДПДЗ), который передает информацию в электронный блок управления двигателем.

Признаки неисправности дроссельной заслонки

Характерные симптомы, указывающие на проблемы с дроссельной заслонкой ВАЗ 2114:

Нестабильные обороты холостого хода
Провалы при разгоне и рывки при движении
Повышенный расход топлива
Двигатель глохнет при сбросе газа
Затрудненный запуск двигателя
Ошибки по датчику положения дроссельной заслонки

При появлении подобных симптомов рекомендуется провести диагностику узла дроссельной заслонки и при необходимости выполнить чистку или замену.

Как почистить дроссельную заслонку ВАЗ 2114 своими руками

Загрязнение дроссельной заслонки является одной из самых частых причин ее неисправной работы. Выполнить чистку можно самостоятельно, соблюдая следующий порядок действий:

Отсоедините воздушный фильтр и патрубок от корпуса дроссельной заслонки
Снимите разъем с датчика положения дроссельной заслонки
Открутите болты крепления и аккуратно снимите корпус дроссельной заслонки

Очистите внутреннюю поверхность корпуса и саму заслонку с помощью очистителя карбюратора и мягкой щетки
Проверьте состояние уплотнительных колец и прокладок, при необходимости замените
Установите очищенный узел на место в обратной последовательности

После чистки рекомендуется выполнить сброс адаптаций в электронном блоке управления двигателем.

Когда требуется замена дроссельной заслонки ВАЗ 2114

В некоторых случаях чистка не помогает устранить неисправность, и требуется полная замена узла дроссельной заслонки. Основные причины для замены:

Механические повреждения корпуса или самой заслонки
Износ оси заслонки, из-за чего она перестает плотно закрываться
Выход из строя электропривода заслонки
Неустранимый дефект датчика положения дроссельной заслонки

При замене важно использовать оригинальную или качественную аналоговую деталь, подходящую для ВАЗ 2114. После установки новой дроссельной заслонки необходимо выполнить процедуру адаптации.

Проверка датчика положения дроссельной заслонки

Датчик положения дроссельной заслонки (ДПДЗ) является важным элементом, от которого зависит корректная работа всего узла. Как проверить ДПДЗ на ВАЗ 2114:

Подключите мультиметр к выводам датчика
При полностью закрытой заслонке напряжение должно быть около 0,5-0,7 В
При полностью открытой заслонке — около 4,5-5 В
При плавном открытии заслонки напряжение должно плавно расти

Если показания отличаются от нормы или меняются скачкообразно, датчик неисправен и требует замены.

Регулировка положения дроссельной заслонки

Иногда для устранения проблем с работой двигателя требуется отрегулировать положение дроссельной заслонки ВАЗ 2114. Порядок регулировки:

Прогрейте двигатель до рабочей температуры
Отсоедините воздушный фильтр для доступа к дроссельной заслонке

Ослабьте контргайку регулировочного винта холостого хода
Вращая винт, добейтесь устойчивых оборотов 800-850 об/мин
Затяните контргайку и проверьте работу на разных режимах

После регулировки рекомендуется выполнить сброс адаптаций в ЭБУ двигателя для корректной работы.

Влияние дроссельной заслонки на расход топлива

Состояние дроссельной заслонки напрямую влияет на расход топлива автомобиля ВАЗ 2114. При неисправности узла возможны следующие последствия:

Избыточная подача воздуха приводит к обеднению смеси и перерасходу топлива
Недостаточное открытие заслонки вызывает обогащение смеси и повышенный расход
Неточные показания ДПДЗ нарушают оптимальный состав топливно-воздушной смеси

Своевременное обслуживание и ремонт узла дроссельной заслонки позволяет поддерживать оптимальный расход топлива и эффективную работу двигателя ВАЗ 2114.

Взаимосвязь дроссельной заслонки и других систем двигателя

Дроссельная заслонка тесно связана с работой других систем двигателя ВАЗ 2114:

Система управления двигателем получает данные от ДПДЗ для расчета топливоподачи
Регулятор холостого хода поддерживает обороты при закрытой заслонке
Датчик массового расхода воздуха измеряет поток, проходящий через заслонку
Система впрыска топлива корректирует подачу в зависимости от положения заслонки

Неисправность дроссельной заслонки может вызвать сбои в работе смежных систем. Поэтому важно комплексно подходить к диагностике проблем двигателя ВАЗ 2114.

причины неисправности и методы их устранения

23.11.2012

Основными причинами неисправности Датчик положения дроссельной заслонки (ДПДЗ) ВАЗ являются следующие признаки:

Скачут обороты на холостом ходу.
Двигатель глохнет после сброса газа.

Не держит холостой ход.
При определённом открытии дроссельной заслонки (определённом нажатии на педаль газа) автомобиль двигается рывками.
Двигатель не выдаёт максимальной мощности.

Если вы столкнулись с данными симптомами, не кидайте окончательную вину неисправной работы двигателя на ДПДЗ. Прежде чем вынести окончательный вердикт, его нужно проверить, смотрите статью:Если данный датчик в норме, то обратите внимание на РХХ, так же замерьте компрессию в цилиндрах. Для этого прочитайте статью Как правильно замерить компрессию двигателя.

Ниже представлены основные неисправные компоненты датчика, которые можно попробовать отремонтировать при желании, но можно и просто заменить на новый датчик (Как проверить и заменить ДПДЗ?).

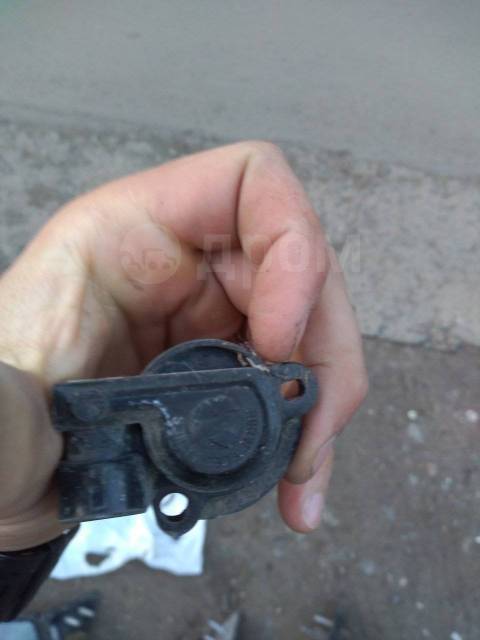

Датчик положения дроссельной заслонки

Основными неисправностями ДПДЗ являются следующие причины:

Окислились контакты. В данном случае всё просто: берём wd, обрабатываем ей ватную палочку и чистим все контакты на колодках проводов.

Изношена подложка датчика.В конструкцию некоторых датчиков, в частности ДПДЗ (2112-1148200), входит подложка с напылением резистивного слоя (фото-2), который со временем стирается (фото-3). Из-за этой причины датчик не повышал линейное напряжение на выходе, что привело к проблемам работы двигателя.
Выходит из строя ползунок.Поломка одного из наконечников контактов ползунка. В результате поломки одного из наконечников, образуется задир, который выводит из строя остальные наконечники (фото-4).
Дроссельная заслонка не закрывается до конца ( остаётся открытой на 1% на холостом ходу). Для решения этой проблемы понадобится круглый напильник. Когда мы ставим датчик на посадочное место, мы его как бы взводим, тем самым зажимая его пружину для того чтобы он начал отсчёт заслонки с 0%.
Если отчёт у нас начинается с 1%, значит нам не хватает взвода. Напильником немного растачиваем посадочные ушки датчика, тем самым регулируя взвод.

как проверить датчик положения дроссельной заслонки

Проверяя датчик положения дроссельной заслонки ВАЗ 2114, параллельно необходимо продиагностировать режим работы холостого хода, так как они часто проявляют признаки неисправности схожим образом. Среди наиболее распространенных таких признаков следует перечислить:
• Неравномерный холостой ход.
• Неустойчивая работа двигателя (глохнет при отпускании педали акселератора).
• Отсутствие холостого хода.
• При нажатии на педаль газа присутствуют «провалы», рывки при движении.
• Плохие показатели общей динамики автомобиля.
Последняя причина может быть индикатором неисправности различных систем. Это:
• износ элементов распредвала;
• низкая компрессия;
• сдвижки в положении ремня ГРМ;
• неисправность головки цилиндров;
• некорректная работа питания двигателя;
• загрязнение и износ воздушного фильтра;
• проблемы со сцеплением;
• подклинивает система тормозных цилиндров;
• загрязнение топливного фильтра;
• неисправность выхлопной системы.

Диагностика ДПДЗ ВАЗ 2114

Перед тем как проверить датчик положения дроссельной заслонки, необходимо приготовить к использованию мультиметр (или же омметр с вольтметром) и элементы проводов. Разберемся с этим пошагово:
1. Находим под капотом около контроллера работы холостого хода на дроссельном узле.
2. Отсоединяем датчик.
3. Закрепив минусовую клемму на «массе», используем мультиметр в режиме вольтметра, а плюсовую соединяем с колодкой проводов ДПДЗ к выводу «А» (нумерация зажимов обозначена здесь же).
4. Проверяем в режиме включенного зажигания напряжение, которое должно составлять около 5 вольт. Если показатель ниже или напряжения вообще нет — проблема в электронике двигателя или в обрыве цепи. Если же вольтаж соответствует нормальному показателю, то дело все-таки в ДПДЗ.
При таком методе диагностики контроллера положения заслонки признаки неисправности налицо. Разобрав вопрос, как проверить ДПДЗ ВАЗ 2114, рассмотрим следующие действия.

Замена датчика

Для упрощения снова рассмотрим поэтапно, какие действия необходимо произвести для замены датчика положения дроссельной заслонки ВАЗ 2114:
1. снимаем два винта, фиксирующих датчик (как указано на рисунке), снимая его с оси заслонки.
2. Новое устройство монтируем на место старого таким образом, чтоб выводы оси были направлены в сторону перегородки с моторным отсеком.
3. Прокручиваем его к оси до положения совмещения с монтажными отверстиями.
4. Фиксируем ДПДЗ и проводим регулировку.
5. Присоединяем контакты с датчиком.
6. На несколько минут сбрасываем аккумуляторные клеммы.
Замена ДПДЗ ВАЗ 2114 и на других моделях производится гораздо чаще, чем ремонт.

Работы по регулировке ДПДЗ

Если при открытом положении заслонки не удается провернуть привод устройства либо потянуть за трос акселератора — значит, ДПДЗ установлен некорректно. В таком случае, необходимо снять датчик и монтировать его снова под прямым углом к оси заслонки, которая может регулироваться и вручную. В этом случае датчик не регулируется.
Очень часто контроллер сохраняет в памяти старые дынные, следствием чего является открытие клапана в некоторой степени. Тогда нужно будет скинуть аккумуляторную клемму на какое-то время, или же посредством бортового компьютера сбросить настройки контроллера.
Если и после этого угол открытия клапана составляет хотя бы один градус, это означает, что ДПДЗ подлежит ремонту.

Регулировка дроссельной заслонки ваз 2114. Самостоятельная замена датчика положения дроссельной заслонки на ваз

Датчик дроссельной заслонки (ДПДЗ), автомобиля ВАЗ 2114 – это специальный прибор, который служит для обеспечения подачи нужного количества топлива, непосредственно в топливную систему. Делает он данную работу следующим образом: при нажатии на педаль газа, заслонка осуществляет смену положения, а датчик, препятствует его свободному открытию, и контролирует его.

При свободном ходе автомобиля ВАЗ 2114, датчик дроссельной заслонки, должен обеспечить ей правильный угол наклона, а именно – 0 градусов, а также, препятствовать ее дальнейшей смене положения.

Какие виды ДПДЗ используют на ВАЗ 2114, и где он находится

На автомобиле ВАЗ 2114, используют датчик дроссельной заслонки, фирмы «Курск» или «Омега». Именно они получили наибольшую популярность среди остальных фирм-производителей. По отзывам владельцев данной модели ВАЗ, ДПДЗ «Курск» и «Омега», имеют наиболее длительный срок эксплуатации, и являются наиболее надежными.

Также, к надежным устройствам ДПДЗ, можно отнести бесконтактный датчик, фирмы «Автоэлектрика». Благодаря своему устройству, шанс появления неисправности у него гораздо меньше, чем у резисторных вариантов.

Располагается датчик дроссельной заслонки, в подкапотном пространстве автомобиля ВАЗ 2114. Он является частью механизма дроссельного узла, и прикрепляется к поверхности дроссельной заслонки, которая производит смену положения, одновременно с датчиком, так как расположены они на одной оси.

Неисправности и их устранение

Часто бывает такое, что ДПДЗ на ВАЗ 2114, подвергается какой-либо неисправности. Чтоб понять, что причиной неправильной работы двигателя, является неправильная смена положения заслонки, достаточно знать основные признаки. К ним относят:

Не стабильные обороты, во время холостого хода;
Двигатель глохнет при резком отпуске педали газа;
При определенном положении педали газа, автомобиль начинает дергаться;
Отсутствие холостого хода.

Важно знать, что данные признаки, очень похожи с признаками неисправности датчика холостого хода, поэтому, стоит попутно проверить и его.

При наличии вышеперечисленны

Датчик температуры охлаждающей жидкости ВАЗ 2110, 2114

Полноценная работа двигателя зависит от установленных факторов, в частности от исправного состояния прилегающих к нему деталей. Чтобы мотор не перегревался, необходимо постоянно следить за системой охлаждения. Основную функцию в нем выполняет датчик температуры охлаждающей жидкости двигателя.

Основные функции системы охлаждения двигателя

Двигатель при работе достигает критических температур, которые могут вывести из строя более одного механизма в автомобиле.Чтобы избежать подобных инцидентов, необходимо удалить излишки тепла с его деталей. Эта функция обеспечивается системой охлаждения, которая также:

Ускоряет прогрев двигателя до рабочей температуры.
Подогревает воздух в салоне.
Охлаждает выхлопные газы.
Охлаждает систему смазки.

Система охлаждения бывает трех типов:

Жидкостная — охлаждение происходит за счет жидкостей (антифриз, антифриз, вода).
Воздух — охлаждение происходит за счет продувки воздухом.
Комбинированный — смешанный тип.

Большинство автомобилей, в том числе ВАЗ, оборудованы системой жидкостного охлаждения с применением антифриза. В его состав входят:

Радиатор с вентилятором.
Радиатор печки.
Рубашки охлаждающие.
Водяной насос.
Расширительный бак.
Соединительные трубы.
Датчик температуры охлаждающей жидкости ВАЗ 2110.

Охлаждающая жидкость проходит в системе два круга:

Малый кружок.Это начальное движение жидкости, которое еще не касается радиатора. Проходя малый кружок, вода или антифриз обеспечивают прогрев двигателя.
По большому кругу жидкость начинает течь тогда, когда температура двигателя достигает ста градусов. Открывается термостат и тосол начинает поступать в радиатор, где охлаждается. Если не успевает остыть при дальнейшем нагреве, в работу включается вентилятор, дополнительно охлаждающий радиатор и сам мотор.

Зачем нужны всевозможные датчики?

Датчик температуры охлаждающей жидкости двигателя ВАЗ 2110- не единственный автомобильный датчик. Существует огромное количество всевозможных устройств, с помощью которых осуществляется управление двигателем.

Все датчики выполняют функцию приема информации о состоянии объекта управления. Затем эта информация передается контроллеру. Он, в свою очередь, планирует или регулирует работу всех систем в машине.

Например датчик температуры воздуха в салоне Нужен для контроля климата в салоне автомобиля.Когда холодно, то включается плита, когда она включена, а когда жарко — кондиционер. Таким образом, помимо обеспечения комфортного пребывания, также предотвращается защита от замерзания.

Датчик скорости необходим для контроля холостого хода автомобиля. Датчик положения дроссельной заслонки предназначен для правильного расчета топливно-воздушной смеси. А благодаря датчику уровня топлива водитель всегда знает, сколько бензина у него осталось в баке, и может не волноваться, что до заправки не дойдет.

Стоимость таких устройств очень разная — от 150 рублей до нескольких тысяч.Один из самых дорогих — датчик массового расхода воздуха. Цена на некоторые его модели достигает 7000 рублей.

Датчик температуры охлаждающей жидкости (ВАЗ)

Этот прибор представляет собой полупроводниковый резистор с отрицательным температурным коэффициентом. Устанавливается в системе охлаждения двигателя на корпусе термостата. Сопротивление зависит от температуры. При низких температурах сопротивление высокое, и наоборот.

Сигналы от этого устройства — это электрический блок управления двигателем.ЭБУ на основании показаний корректирует расход топливной смеси. Если двигатель еще не прогрелся, подается обогащенная смесь.

При неисправности датчика ЭБУ не корректные показания температуры, в результате двигатель начинает перегреваться и теряет работоспособность. Поэтому заменой прибор лучше не затягивать.

Датчик температуры охлаждающей жидкости ВАЗ 2110: признаки неисправностей

Для того, чтобы показания датчика были правильными, его необходимо установить правильно, а именно — рядом с корпусом термостата, а его концы должны касаться охлаждающей жидкости.Если показатели прибора неточны, первой и существенной причиной может быть его неправильная установка. Ложные показания будут также при критически низком уровне охлаждающей жидкости.

В любом случае о проблемах датчика можно судить по следующим признакам:

Низкое качество выхлопных газов.
Повышенный расход топлива.
Ухудшение состава выхлопных газов.
Низкая управляемость двигателя.
Мигает код неисправности или лампа «перегрев двигателя».
Начало загрузки.

Прежде чем «грешить» на датчик, следует проверить состояние проводки и разъемов. Часто поломки связаны только с проводами.

Диагностика внешнего датчика также может говорить о его нерабочем состоянии — коррозия и различные отложения делают его непригодным для использования. Сопротивление устройства проверяется специальным прибором — вольтметром или мультиметром. Термисторный датчик в холодном состоянии показывает напряжение 2 В, а в горячем — 0.5 V. Другие признаки указывают на то, что это не подходит.

Меняем датчик своими руками

Несмотря на размеры и простоту, датчик температуры охлаждающей жидкости играет важную роль в охлаждении двигателя. Бывает так, что его показания неточны. В этом случае следует сменить устройство.

Датчик температуры охлаждающей жидкости необходимо заменять в такой последовательности:

Слейте жидкость, лучше всего.
Отсоедините аккумулятор.
Для практичности снимаем воздушный фильтр.
Выключите зажигание и отсоедините разъем датчика.
С помощью ключа (на 19) необходимо открутить датчик и снять его вместе с уплотнительным кольцом.
Установка производится в обратной последовательности.

Такое устройство относительно недорогое автозапчасти. Новый датчик температуры охлаждающей жидкости (2114, 2110, 2109, а также другие модели ВАЗ) можно приобрести в среднем за 200 рублей. Выход из строя этого устройства — массовая поломка.С процессом замены справится абсолютно любой водитель. Датчик — небольшая, но очень важная деталь. Если он начинает «барахтаться», с ремонтом лучше не затягивать — себе дороже!

По несколько слов за раз

Как ни крути, но работоспособность двигателя зависит от налаженной работы всех датчиков системы. Ведь с их помощью можно узнать о состоянии определенной детали и настроить ее работу. Датчик температуры охлаждающей жидкости ВАЗ 2110 — один из основных приборов.Его неисправность может привести не только к повышенному расходу топлива, но и к перегреву двигателя, что в будущем чревато поломкой. А новый мотор по сравнению с датчиком — это целое финансовое состояние!

p >>

Очистка дроссельной заслонки на ВАЗ-2114: подробная инструкция

Очистка дроссельной заслонки на ВАЗ-2114 Необходимо проводить при обнаружении неисправностей.

Загрязнение характеризуется нестабильной работой на холостом ходу (обороты двигателя иногда плавают в больших диапазонах), повышенным расходом топлива, неправильным соотношением рабочей смеси.

При установке дроссельной заслонки непосредственно перед впускным коллектором регулируется количество воздуха, подаваемого на рампу для образования смеси. Делает он это с помощью демпфера, приводимого в действие электроприводом или тросом от педали акселератора. Подобные конструкции систем можно встретить на автомобилях ВАЗ новых моделей — «Десятки», «Приора», «Девятки», «Грантах».

При необходимости прочистить заслонку

На корпусе изнутри и снаружи оседает пыль, грязь, копоть из картера.Происходит засорение узла, а вместе с ним и появляются характерные симптомы неисправностей.

Чистить дроссельную заслонку ВАЗ-2114 с электронной педалью крайне важно, так как такой привод намного слабее троса. И даже небольшое количество грязи может привести к нарушению нормальной работы системы.

Признаки, по которым можно определить, какое обслуживание требуется:

Рывок при движении на малой скорости (педаль акселератора не движется).
Частота вращения коленчатого вала либо слишком велика, либо колеблется в широких пределах.
Нестабильный запуск двигателя.
Двигатель глохнет сразу после запуска.

Аналогичные признаки наблюдаются при неисправностях датчиков коленвала, положения дроссельной заслонки, регулятора холостого хода. Поэтому желательно перед началом чистки сделать диагностику хотя бы простого сканера для выявления возможных поломок.

Внешняя очистка

Очистить дроссельную заслонку ВАЗ-2114 можно, не снимая весь узел. Плюс один — всю работу вы сделаете очень быстро, а вот убирать изнутри не получится.В результате каналы в дроссельной заслонке могут остаться загрязненными, и это не изменит ситуацию — все симптомы будут вас и дальше беспокоить. Без труда очистите внешнюю грязь. Для работы лучше всего использовать специальный спрей для очистки карбюраторов. Но учтите, что он очень агрессивен, поэтому работать желательно в защитных средствах — респираторе и перчатках. Не допускайте попадания жидкости на пластиковые детали — она их съест.

Процедура очистки следующая:

Снимите гофру с дроссельной заслонки.
Тщательно опрыскайте все поверхности дроссельной заслонки.
Подождите, пока жидкость уничтожит максимальное количество грязи.
Очистите все поверхности узла дроссельной заслонки старой зубной щеткой. Для максимальной эффективности откройте дроссельную заслонку вручную.
Снова распылите спрей и насухо вытрите все поверхности тканью.
Установить гофру и запустить двигатель.

Метод прост, но избавление от серьезных загрязнений вряд ли поможет.Поэтому лучше всего полностью разобрать всю сборку и промыть.

Снятие дроссельной заслонки для промывки

Очистка дроссельной заслонки на ВАЗ-2114 с Е-газом или тросовым приводом практически такая же. Для демонтажа дроссельной заслонки потребуется:

Снять гофру с корпуса воздушного фильтра.
Отсоедините трубки, которые используются для нагрева дроссельной заслонки.
Установить заглушки на форсунки.
Снимите форсунку с адсорбера.

Для тщательной очистки узла потребуются:

Спрей для очистки карбюратора, проникающая смазка типа WD-40 или ацетон (можно растворитель 646, уайт-спирит). Подходит для всего, что горит, даже бензина или дизельного топлива.
Ватные палочки для чистки, а лучше старая зубная щетка.
Компрессор или хотя бы насос.

После демонтажа корпуса демпфера снимите датчик положения и регулятор холостого хода. Желательно проверить их исправность и при необходимости заменить.

Регулятор или датчик холостого хода?

Признаками описанных выше могут быть не наличие грязи, а неисправность регулятора холостого хода. Это актуатор, поэтому датчиком его назвать нельзя. Многие автомобилисты называют его датчиком холостого хода — такое определение в корне неверно. Датчик — это устройство, позволяющее измерять определенную величину (количество оборотов, температуру, давление и т. Д.).

А регулятор холостого хода (РХХ) представляет собой шаговый электродвигатель, открывающий и закрывающий канал, по которому воздух поступает в топливную рампу на холостом ходу.Если дроссельная заслонка приоткрыта, то RXX исключается из всего процесса работы. Поскольку прибор ничего не измеряет, это не может быть датчик.

Диагностика и чистка PXX

Проверяйте его состояние — его нет на нем. Должна быть грязь. Снимите регулятор и подключите его к клеммной колодке (зажигание должно быть включено). Стержень должен полностью втянуться и выдвинуться на несколько миллиметров. Оцените визуально состояние устройства — нет ли на нем повреждений. Очень часто причина нестабильной скорости — ослабленная или лопнувшая пружина.В этом случае требуется его замена. Чистка дроссельной заслонки на ВАЗ-2114, сделанная вручную, все равно не помешает.

Используйте мультиметр для измерения между 1 и 2 контактами — сопротивление должно быть в диапазоне 50-80 Ом. Если он немного отличается, не нужно паниковать. Между другими контактами не должно быть сопротивления. Для чистки устройства нужно использовать проникающую смазку (спрей для чистки карбюратора не подойдет, так как он плавит пластик). Обязательно обращайтесь с контактами — если они окислиться, напряжение подаваться не будет.Линейкой или штангенциркулем измерьте расстояние от корпуса PXX до конца иглы — оно должно быть 23 мм, никаких отклонений не допускается.

Датчик положения заслонки

Еще одно устройство, которое напрямую влияет на работу всей системы впрыска. Именно он дает понять электронному блоку управления, на какой угол открыта заслонка. Датчики бывают двух типов:

Резистивные, основанные на простейшем потенциометре (переменный резистор, как на регуляторе громкости).
Энкодеры — бесконтактные.

Первый тип изменяет сопротивление в зависимости от положения ползунка на активном элементе. Другими словами, контактный, поэтому трение делает много «пакостей». Активная часть изнашивается, как правило, в самом начале бега бегуна. И на холостом ходу подскочит — сопротивление меняется с большими интервалами.

На высокой скорости эти симптомы исчезают. Бесконтактные устройства работают намного лучше. Если вы чистите дроссельную заслонку на ВАЗ-2114 1.6 клапанов 8 или 16, обратите внимание на тип датчика. Если он резистивный, он может сломаться или внутрь может попасть пыль. Чистить и восстанавливать бесполезно, лучше заменить прибор. Чистить можно только снаружи — внутрь лазить не придется.

Заключение

При очистке дроссельной заслонки обязательно продуйте все каналы, по которым воздух проходит через сжатый воздух. Не исключено, что внутри досталась небольшая соринка, которая и стала причиной нестабильной работы мотора.Не упускайте из виду такое устройство, как датчик расхода воздуха. Если активный элемент загрязняется, появляются такие же признаки, как описано выше.

диагностика и замена своими руками

Что такое датчик холостого хода ВАЗ 2114, для чего он нужен и какие неисправности встречаются чаще всего, должен знать каждый автовладелец данной марки. Современный автомобиль — это набор датчиков, которые измеряют различные параметры — положение коленчатого вала, скорость, давление на рампе и т. Д. Все сигналы поступают на блок управления микроконтроллера и обрабатываются.По встроенному алгоритму контроллер решает, что делать: включить или выключить топливный насос, подать питание на форсунки, регулятор холостого хода или остановить промывку.

Что делает РХХ в системе?

Правильное название этого устройства — не датчик, а регулятор. В конце концов, датчик по определению — это измерительное устройство, которое преобразует физическую величину в электрический сигнал. Но при замене датчика холостого хода видно, что он ничего не измеряет.Это обычный шаговый двигатель. Он приводит в движение небольшую иглу, которая закрывает или открывает подачу воздуха.

Допустим, вы включили зажигание. В этот момент на обмотку PXX подается напряжение. Шаговый двигатель начинает вращаться, шток достигает конечного положения и возвращается в исходное состояние. Это начальная, предпусковая калибровка — она всегда выполняется сразу после включения зажигания. При запуске двигателя шток регулятора полностью выдвинут, воздушный канал закрыт.Через байпасный канал проходит минимально необходимое количество воздуха. При открытии дроссельной заслонки воздуха поступает в гораздо большем количестве, датчик холостого хода ВАЗ 2114 исключен из контура подачи воздуха.

ЭБУ автомобиля

Вы заметили, как зимой работает неотапливаемый инжектор двигателя? Постоянно поддерживается определенная частота вращения коленчатого вала двигателя. Это только из-за регулятора холостого хода. Он открывает и закрывает перепускной канал, регулируя тем самым качество топливной смеси.Точно так же рычаг «всасывания» в карбюраторных двигателях. В процессе эксплуатации автомобиля могут появляться следующие ошибки, виновник которых РХХ:

0507 — завышенная частота вращения коленчатого вала на ХХ.
0506 — слишком низкая частота вращения двигателя на ХХ.
0505 — поломка RXH.

При этом при переключении оборотов двигатель может заглохнуть. Снижение частоты вращения коленвала при включении дополнительного оборудования — явный признак выхода из строя регулятора.

Замена на RHH

Для его замены необходимо знать, где находится датчик на автомобиле ВАЗ 2114. А найти его можно в области дроссельной заслонки: здесь и производится установка данного устройства. Для замены вам понадобится один инструмент — отвертка Phillips. Выкрутите два болта, которыми корпус RXX крепится к дроссельной заслонке. Осторожно снимите его и отсоедините вилку. Желательно перед установкой нового регулятора убедиться, что старый пришел в негодность.Также будет нелишним очистить каналы, для этого обзаведитесь специальным спреем. Датчик холостого хода ВАЗ 2114 устанавливается в обратной последовательности.

Диагностика поломок

Чтобы убедиться, что регулятор простаивает, не подлежит восстановлению, необходимо провести пару процедур. Сначала мультиметром проверьте сопротивление обмоток. Если есть обрыв, сразу станет ясно. Во-вторых, снимаем регулятор и подсоединяем к нему вилку. Аккуратно держите ложу пальцем, но не нажимайте на нее.При включении зажигания начнет работать датчик холостого хода ВАЗ 2114. Штанга переместится и остановится в определенном положении. После выключения зажигания он полностью выдвигается (если бы он находился в автомобиле, обходной канал был бы полностью закрыт).

p >> Замена

и диагностика своими руками

Датчик скорости ВАЗ-2114 очень важен. Это регулировка состава топливной смеси и угла опережения зажигания. А с гидроусилителем — включение и отключение этого механизма.

Для бензиновых автомобилей использована тросовая система передачи данных по скорости. В инжекторных машинах используются датчики, которые генерируют электрический сигнал, необходимый для подачи на спидометр и блок управления двигателем.

Как датчик?

Первые датчики, которые были установлены на инжекторных автомобилях, вмонтированы в приборную панель. Привод спидометра по-прежнему осуществлялся с помощью механической передачи вращения. Это очень неудобно, так как при этом вся система продолжала работать с механическими устройствами.Намного лучше были датчики второго поколения.

Механической трансмиссии больше не было, но был недостаток — соединение с механической коробкой передач осуществлялось через шестерню. Она была очень ненадежной, часто выходила из строя. В датчиках третьего поколения используются устройства на эффекте Холла. Они надежнее и долговечнее предшественников. Установите датчик скорости ВАЗ-2114 прямо на трансмиссию.

За какой датчик скорости отвечает?

Данное устройство необходимо для обеспечения нормальной работы двигателя в различных режимах работы.К разъему датчика скорости ВАЗ-2114 подключаются электронный блок управления микроконтроллером и спидометром. Хороший датчик выдает сигнал, величина которого зависит от скорости автомобиля.

Как определить, что неисправен датчик

Если ваш автомобиль оборудован бортовым компьютером, то электронный блок управления выдаст ошибку, которая появится на дисплее. Есть две ошибки:

Р0503 — прерван сигнал датчика скорости. Не исключено, что причина такого поведения — плохой контакт в соединительных проводах.
Р0500 — сигнала с датчика скорости нет вообще. В этом случае может быть поломка и провода, соединяющего датчик с электронным блоком управления.

Обязательно перед заменой датчика убедитесь, что все провода, которые он подключен к системе, находятся в хорошем состоянии.

Внешние признаки неисправности

Также вы можете заметить следующие признаки, характерные при неисправности датчика скорости:

Значительно уменьшенная мощность двигателя.
Увеличивает расход бензина, причем заметно.
об / мин при нестабильной работе двигателя на холостом ходу. Иногда двигатель глохнет, если не нажать на педаль газа.
Спидометр не работает или работает хаотично.

Все эти симптомы нельзя однозначно отнести к датчику скорости. Потому что эти симптомы и в случае выхода из строя других устройств и исполнительных механизмов.

Датчик диагностики

Выполните диагностику несколькими способами. При подозрении на поломку датчика ВАЗ-2114 необходимо подать напряжение на прибор, а выход подключить к мультиметру. Вращая ось датчика с разной скоростью, наблюдайте за изменением напряжения.Чем выше скорость, тем больше напряжение.

Если вы не хотите разбирать датчик, вы можете использовать домкрат, чтобы поднять одно колесо. Включите пятую скорость и постепенно ускоряйте колесо. Если напряжение увеличивается постепенно, значит, прибор в хорошем состоянии. Но намного лучше будет диагностика путем установки заведомо исправного датчика.

Замена

Провести замену датчика скорости ВАЗ-2114 можно очень быстро, лучше использовать смотровую яму или эстакаду. Порядок выполнения работ следующий:

Отсоединить минусовую клемму АКБ.
Очистите всю поверхность вокруг датчика трансмиссии.
Отсоедините разъем, нажав на фиксатор.
Снимите датчик, повернув его против часовой стрелки. Для разборки можно использовать ключ на «21».

При поломке привода его необходимо вытащить. Для этого отверните ключ на гайке «10». Осторожно снимите привод, внимательно следите за тем, чтобы внутренние коробки не упали.При необходимости замените уплотнительное кольцо. Если неисправный приклад, обязательно установите новый и соберите привод. Новый датчик скорости нужно установить, вращая его по часовой стрелке. Затем подключите провода и проверьте.

Принцип действия прибора и возможные неисправности

Датчик распредвала ВАЗ-2114 играет важную роль. За точный впрыск и зажигание отвечает множество устройств, которые связаны с электронным блоком управления. Чем больше датчиков в двигателе, тем лучше он будет работать, тем меньше будет расход бензина и мощности. Впервые на модели ВАЗ-2114 датчик распредвала начали устанавливать в 2007 году. Обойтись без него. Но в чем преимущество его использования? Этот вопрос следует пересмотреть.

Что такое датчик распредвала?

Датчик положения распредвала ВАЗ-2114 был, — это устройство, контролирующее состояние клапанов (открытые или закрытые). Это также называется фазой датчика. Это обозначение тоже правильное. Следовательно, его можно использовать. Установлены устройства как восьмиклапанный двигатель (SOHC), так и 16-ти клапанный (с двумя распредвалами).Его работа основана на эффекте Холла — точно так же, как в бесконтактных распределителях зажигания. Единственная другая функция — датчик распредвала (ВАЗ-2114). Симптомы будут рассмотрены ниже.

Распредвал имеет зубья. Расстояние между ними одинаковое. Но в одном месте не хватает двух зубов. И в тот момент, когда проход находится перед фазой датчика, поршень в первом цилиндре находится либо в нижней, либо в верхней мертвой точке. И в этот момент на электронный блок управления поступает сигнал, в котором заложен определенный алгоритм.Благодаря этому микроконтроллер понимает, что поршень первого цилиндра находится в одном из крайних положений.

Чтение

Сигнал — импульс тока, понятный блоку управления. Однако ЭБУ определяет два состояния: есть оно или нет. То есть для выработки импульса на ВАЗ-2114 установлен датчик распредвала. Микроконтроллер обрабатывает импульс и сравнивает его с данными, полученными с других аналогичных устройств. Далее идет построение своеобразной трехмерной графики, которая накладывается на топливную карту.В случае несовпадения происходит регулировка определенных параметров зажигания или впрыска.

Конечно, линия строится только внутри контроллера, и сделать это возможно только в том случае, если вы подключите блок управления к диагностическому оборудованию. Регулировка происходит постоянно в процессе работы двигателя. Следует обратить внимание на то, что на карбюраторные моторы эти устройства не устанавливались. На первый автомобиль ВАЗ-2114 датчик распредвала не устанавливался, как и на их предшественниках — ВАЗ-2109.

Как определить повреждение DF?

Но как понять, что вышел из строя датчик распредвала? Неисправность ВАЗ-2114, с которой сталкиваются связанные читатели, имеют очень похожие симптомы. При нестабильной работе двигателя он заводится «тройной», а бортовой компьютер показывает повышенный расход бензина. Эти симптомы характерны для многих поломок. Говоря конкретно о фазе датчика, убедитесь, что вы получите код ошибки: 0340 0343 или. Цифры говорят о неисправности датчика положения распредвала или обрыв его цепи.

Блок управления двигателем не принимает сигнал от DF. Поэтому регулировки угла опережения зажигания нет. Схема изменения двигателя. Блок управления начинает работать как альтернативная, «аварийная» топливная карта. Исключает сигналы датчика. Аналогично ведет себя электронный блок управления при выходе из строя лямбда-зонда (кислородного датчика).

Визуальный осмотр

Как правило, в большинстве случаев достаточно визуального осмотра автомобиля ВАЗ-2114. Датчик распредвала, можно хоть так проверить.Многие водители не заглядывают под капот, поэтому часто отрезают провода, разрушают корпус устройства и т. Д. Перед началом ремонта убедитесь, что неисправность фатальна и требует только замены. Эта работа проходит в несколько этапов:

Сначала осмотрите фазы датчика. Ищите на нем механические повреждения. Если у вас появилась трещина, скол, немедленно меняйте прибор.
Осмотрите контакты, которые установили соединение. Если есть ржавчина или влага, удалите ее. Проверьте работу.Очень часто причиной плохой работы является отсутствие контакта или влажность в свечах. То же самое и с окислением.
Проверить электропроводку на обрыв и короткое замыкание.

Замена: всего баллов

К сожалению, визуальный осмотр не может дать точного ответа на вопрос, почему не работает датчик фаз. По этой причине вам придется разобрать двигатель, чтобы добраться до устройства и провести его диагностику (и замену). Всем типам моторов присуще общее действие.Но как проверить датчик распредвала (ВАЗ-2114)? Вот что вам нужно сделать:

Снимите отрицательную клемму с аккумулятора. Это обеспечит безопасность при работе.
Подготовьте инструменты: гаечные ключи, отвертки, головки и трещотку.

Вот и все, можно приступать к ремонту.

Замена с 8-клапанными двигателями

Процедура следующая:

Найдите расположение устройства: вверху двигателя, справа от корпуса воздушного фильтра.
Закрепил датчик распредвала одним болтом. Вкручивая ключ на 10.
Снимаем DF.
В отверстие под датчик воткнуть чистую тряпку для удаления пыли и грязи.
Провести визуальный контроль устройства.
Если у вас большое количество грязи на поверхности датчика, удалите ее. Попробуйте протестировать его работу, установив на место. Если не поможет — нужно будет заменить датчик.
Даже если установка нового устройства не подействовала, а ошибка все равно возникает, причина кроется в том, что шестерня переключается на распределительный вал. Нужен новый аналогичный элемент, а не датчик распредвала (ВАЗ-2114). Цена его, кстати, около 300 р.
Если ошибка появилась после замены (обрыва) ремня ГРМ, скорее всего, при его проскальзывании на несколько зубцов. Разберите отсек и проверьте метки ГРМ.

Датчик фазы 16-ти клапанного двигателя

В целом процедура аналогична, но есть отличия:

Расположенный на автомобиле ВАЗ-2114 датчик фаз под воздуховодом возле первого распредвала.
Снимите решетку.
Два болта для снятия DF с помощью головки на 10 и удлинителя.
Убедитесь, что контакты чистые и не повреждены.
При обнаружении дефектов установить новое устройство.
Нельзя наносить герметик или пломбы. На месте очень агрессивная среда. Постоянно происходят перепады температуры.

Ремонт окончен. После установки нового датчика двигатель начинает работать в идеальном режиме, расход бензина возвращается на прежний уровень, пропадает детонация и «взбивание». Стоит обратить внимание на то, что замена восьмиклапанного мотора немного проще — не нужно демонтировать решетку радиатора. После ремонта обязательно проверьте двигатель диагностическими сканерами.

Датчик характеристик фаз ВАЗ-2114 и заменить своими руками

Применяется датчик фаз для автомобиля ВАЗ-2114 для регулировки момента зажигания и момента впрыска топлива. С его помощью электронный блок управления двигателем записывает информацию о частоте вращения распределительного вала.Второе название устройства — датчик CMP. Сначала ВАЗ-2114 начали использовать в 2007 году, до этого система управления работала с одним датчиком коленвала. Но использование дополнительных устройств позволяет добиться максимальной мощности и минимального расхода топлива.

Датчик

Характеристики фаз

Устанавливает устройство напротив шестерни распредвала. Это один из зубцов — им по таким простым функциям невозможно поймать скорость. Датчик фазы работает за счет эффекта Холла, как и аналогичные устройства распределителей зажигания бесконтактного типа. С датчика сигнал поступает на вход электронного блока управления — происходит преобразование и выбор рабочих параметров.

Все исполнительные механизмы начинают работать строго по топливной карте, заложенной в памяти блока управления. При обрыве датчика фаз на ВАЗ-2114 происходит переход в работу в аварийный режим — использовать только сигналы от устройства, установленного на коленчатом валу. Падение КПД и мощности двигателя, повышенный расход топлива.

Почему датчик поломки

При наличии ошибок датчика фаз ВАЗ-2114 (Р0343 или P0340) необходимо проверить его работоспособность. Сначала — визуальный осмотр на наличие механических повреждений. Второе — проверить всю мощность и контроль. Датчик фаз на четырнадцатом выходит из строя по следующим причинам:

Во внутренней части схемы прибора короткое замыкание.
Произошло разрушение зубчатого колеса, расположенного на распредвале двигателя.
Произошло механическое повреждение проушин для крепления датчика в этом случае смещается и выходит за пределы допустимого диапазона.
Повреждение из-за перегрева двигателя.

Чтобы определить большую часть повреждений, просто осмотрите устройство визуально. Но в некоторых случаях понадобится мультиметр — этого достаточно для диагностики системы.

Признаков повреждения

Чтобы поставить четкий диагноз, если диагноз поставлен. Признак неисправности фазового датчика ВАЗ-2114, характерный для других узлов. Вот основные:

Увеличение расхода бензина.
Ухудшение динамики, разгон автомобиля становится «вялым».
Работа двигателя на холостом ходу при наличии сбоев.
Нестабильный холостой ход — «делающий» мотор.
На мониторе бортового компьютера появляются ошибки, которые говорят о наличии поломки в фазе датчика и переходе электронного блока управления в аварийный режим.

Как уже было сказано ранее, аварийный режим, отличающийся тем, что вся система работает исключительно на данных, поступающих с датчика на коленчатом валу.

В этом режиме можно реализовать поэтапный впрыск топливной смеси, реализовать это удается только парам. Результат — резкое увеличение расхода топлива и снижение динамических характеристик автомобиля. Ремонтировать датчик невозможно, останется только полная замена. Стоимость нового устройства в магазинах около 500 рублей.

Диагностика датчика

Перед заменой датчика фаз на ВАЗ-2114 необходимо провести диагностику старого. Не исключено, что причина выхода из строя кроется в проводах, соединяющих его с электронным блоком управления. На автомобиль ВАЗ-2114 устанавливаются двигатели с 8 или 16 клапанами.Датчики используются тоже разные.

Для диагностики нужен только мультиметр. Процедура проверки датчика на двигателе V8 выглядит так:

Провести измерение напряжения на сигнальном выходе датчика. Это подает ему еду — подключен к выходу «Е». На выводе «В» должно быть напряжение 0,9 В.
Переместите активный элемент прибора металлическим предметом. В этом случае, если датчик в порядке, напряжение упадет до 0.4 В. в противном случае — внутренний сбой.
