Как установить датчик движения. Как правильно установить датчик движения в частном доме: подробное руководство

Как выбрать оптимальное место для установки датчика движения. Какие ошибки нужно избегать при монтаже. На какой высоте лучше всего разместить датчик. Как подключить и настроить датчик движения самостоятельно.

Выбор оптимального места для установки датчика движения

При установке датчика движения в частном доме крайне важно правильно выбрать место его размещения. От этого зависит эффективность работы всей системы безопасности. Вот несколько рекомендаций по выбору оптимального расположения:

• Устанавливайте датчики в местах с интенсивным движением — коридорах, прихожих, лестницах. Злоумышленнику придется пройти через эти зоны.
• Размещайте датчики в углах комнат — это обеспечит максимальный угол обзора.
• Оптимальная высота установки — 2-2,5 метра от пола. Это позволит охватить все пространство комнаты.
• Над дверными проемами — злоумышленник не заметит датчик, пока не будет поздно.
• В подвале — это популярная точка проникновения в дом.

Ошибки при монтаже датчиков движения

При установке датчиков движения следует избегать некоторых распространенных ошибок:

• Не размещайте датчики за крупной мебелью — это создаст слепые зоны.
• Избегайте установки рядом с источниками тепла — батареями, обогревателями.
• Не направляйте датчик на окна — солнечный свет может вызывать ложные срабатывания.
• Не устанавливайте датчики в местах с сильными воздушными потоками.
• Избегайте размещения в зоне действия кондиционеров и вентиляторов.

На какой высоте устанавливать датчик движения

Высота установки датчика движения играет важную роль в его эффективной работе. Оптимальная высота размещения составляет 2-2,5 метра от пола. Это обусловлено несколькими факторами:

• На такой высоте датчик охватывает максимальную площадь помещения.
• Исключаются ложные срабатывания от домашних животных.
• Датчик находится вне зоны досягаемости для злоумышленников.
• Обеспечивается оптимальный угол обзора примерно 90 градусов.

Пошаговая инструкция по установке датчика движения

Установка и подключение датчика движения своими руками вполне возможна, если следовать простым инструкциям:

1. Выберите оптимальное место для монтажа согласно рекомендациям выше.
2. Отключите электропитание в месте установки.
3. Закрепите монтажную пластину датчика на стене с помощью дюбелей и шурупов.
4. Подключите провода питания и управления к клеммам датчика согласно схеме.
5. Установите корпус датчика на монтажную пластину.
6. Включите питание и проверьте работу датчика.
7. При необходимости отрегулируйте чувствительность и зону обнаружения.

Настройка и тестирование датчика движения

После установки необходимо правильно настроить и протестировать работу датчика движения:

• Отрегулируйте чувствительность датчика. Слишком высокая может приводить к ложным срабатываниям.
• Настройте зону обнаружения, используя регулировки корпуса датчика.
• Проведите тестирование, двигаясь в разных направлениях в зоне действия датчика.
• Убедитесь, что датчик не реагирует на домашних животных, если это предусмотрено.
• Проверьте работу датчика в темное время суток.

Типичные неисправности датчиков движения

Даже при правильной установке датчики движения могут давать сбои. Вот некоторые распространенные проблемы и их причины:

• Ложные срабатывания — часто вызваны неправильной настройкой чувствительности или зоны обнаружения.
• Датчик не реагирует на движение — возможно, разрядилась батарея или повреждена проводка.
• Постоянное срабатывание — обычно связано с неисправностью электронной платы датчика.
• Срабатывание на домашних животных — требуется настройка зоны нечувствительности.

Выбор подходящего типа датчика движения

Для частного дома подойдут следующие типы датчиков движения:

• Инфракрасные (PIR) — самые распространенные, реагируют на тепло движущихся объектов.
• Микроволновые — используют радиоволны, могут работать через тонкие стены.
• Комбинированные — сочетают ИК и микроволновый сенсор для повышения точности.
• Ультразвуковые — излучают звуковые волны, подходят для небольших помещений.

Выбор зависит от особенностей помещения и требуемой чувствительности системы.

Интеграция датчиков движения в систему умного дома

Современные датчики движения можно легко интегрировать в систему умного дома. Это позволяет:

• Управлять освещением при обнаружении движения.
• Включать и выключать бытовые приборы.
• Активировать систему видеонаблюдения при срабатывании датчика.
• Получать уведомления на смартфон о движении в доме.
• Создавать сценарии автоматизации с участием датчиков движения.

Для интеграции понадобится совместимый хаб умного дома и датчики с поддержкой беспроводных протоколов Z-Wave, Zigbee или Wi-Fi.

Монтаж датчиков движения

Самое главное в корректном монтаже охранной сигнализации – это определение количества охранных датчиков движения (инфракрасных датчиков), необходимого для эффективной защиты конкретного объема пространства в охраняемом помещении, а также большое количество нюансов, которые в обязательном порядке необходимо учитывать при монтаже охранных датчиков. Остановимся на основных из них.



Монтаж охранных датчиков движения в помещениях с окнами – один из самых сложных вариантов монтажа. Какие же основные факторы необходимо учитывать при установке инфракрасных датчиков? Прежде всего, это минимизация возможности прямого попадания солнечных лучей на линзу охранного датчика. Не очень опытные монтажники мгновенно определяют место установки датчиков в углах рядом с проемами окон, т.к. солнечные лучи однозначно в эти места не попадают (рассматриваем самый простой случай – помещение с простым окном). И когда, через несколько дней, хозяин помещения или представитель ЧОП (частного охранного предприятие) звонит в фирму, производившую монтаж охранных датчиков движения, и говорит о постоянных ложных срабатываниях, неопытные монтажники первым делом начинают менять сами датчики движения на новые, настолько они уверены в правильности и оптимальности выбранного ими места установки охранных датчиков. Анализировать ситуацию они начинают, когда снова – уже после замены датчиков – получают информацию о большом количестве ложных срабатываний. Чаще всего оказывается, что в охраняемом помещении находятся отражающие поверхности: зеркала, хрустальная посуда, позолоченные, никелированные или полированные предметы, которые дают большое количество отражений солнечных лучей, попадающих в линзы охранных датчиков, отчего датчики движения дают ложные срабатывания. Но возможно, причина и не в отражающих поверхностях. Бывает, что монтажник, по неопытности или в силу каких-либо других причин, располагает охранный датчик недалеко от батареи отопления. В этом случае, если в помещении возникнет небольшой сквозняк, теплые конвекционные воздушные потоки, прерываемые сквозняком, обеспечивают большое количество ложных срабатываний инфракрасных датчиков. Если же ложные срабатывания не прекращаются, а ни отражающих поверхностей, ни батарей в районе охранного датчика не имеется – тогда необходима техническая помощь очень опытных электромонтажников. Чаще всего выясняется, что свое влияние на работу охранной сигнализации оказывает вибрационная составляющая: например, недалеко от здания с охраняемым помещением проходят железнодорожные или трамвайные пути, метро, аэропорт, либо  охранный датчик срабатывает в грозу. Опытному монтажнику необходимо иметь временную статистику ложного срабатывания охранных датчиков.



Рассмотрим пример анализа: датчик дает ложное срабатывание днем каждые 15 минут в интервале с 13.00 до 14.00. И это при учете того, что установлен он в самом идеальном месте, с исключением всех описанных выше отрицательно влияющих факторов. Но самое интересное, что на следующий день в это же время ложных срабатываний не происходит, т.е. закономерность по дням отсутствует. Достаточно сложный случай. Как опытный монтажник, проведя анализ ложных срабатываний охранного датчика движения, находит их причину? Для начала необходимо выяснить, какая погода была в те дни, когда инфракрасный датчик давал ложные срабатывания, желательно знать точнее именно с 13. 00 до 14.00. Выясняется, что сработка охранного датчика в эти часы происходила, только в солнечные дни. Монтажник определяет, куда попадают солнечные лучи с 13.00 до 14.00. В это время солнечные лучи попадают на темную дверцу шкафа, стоящего напротив окна и, соответственно, нагревают ее. Шкаф стоит на деревянном полу, а датчик закреплен на кирпичной стене (1-й вариант), или шкаф стоит на бетонном полу, а датчик закреплен на пластиковой панели, которыми отделаны стены (2-й вариант). При этом недалеко от дома проходит ветка метрополитена, и каждые 15 минут проходящие поезда заметно заставляют вибрировать весь дом. Амплитуда колебаний шкафа (особенно верхней части), стоящего на деревянном полу (1-й вариант), значительно выше, чем амплитуда колебаний пола (физика, 6-й класс). Соответственно, если в солнечный день дверца шкафа нагревается до 36,6 и выше и начинает вибрировать, то инфракрасные датчики движения обязательно сработают. Второй вариант Вы уже можете разобрать самостоятельно – шкаф на бетонном полу с нагретой солнцем дверкой вибрирует незначительно, зато пластиковая перегородка, на которой установлен ИК-датчик, вибрирует значительно (а уж если входит в резонанс – охранный датчик даже может выйти из строя). И снова возникает ситуация, при которой охранный датчик движения обязательно сработает. Отметим, что в пасмурные дни, когда все предметы в помещении имеют одинаковую комнатную температуру, охранный датчик не замечает вибрации (тепловой фон одинаковый) и ложных срабатываний не происходит.



Мы рассмотрели небольшой пример, который показывает необходимость наличия большого опыта у монтажников, производящих монтаж охранных датчиков движения при установке охранной сигнализации. Таким опытом обладают монтажники нашей фирмы. Если вы решите сами смонтировать охранную сигнализацию, приобретенную в нашей фирме, то мы готовы проконсультировать Вас по вопросам монтажа охранных датчиков бесплатно — в нашем офисе лично или по телефону (831) 262-12-45.



Вернуться в раздел «Монтаж охранно-пожарной сигнализации»

Установка и подключение датчика движения

Вашему вниманию подробная пошаговая фото-инструкция «Подключение датчика движения», в которой подробно описан процесс установки и подключения датчика движения для управления освещением.

В одной из наших предыдущих статей — «Схема подключения датчика движения», мы рассмотрели все основные используемые схемы подключения, следуя одной из них, а именно схеме подключения датчика движения с выключателем (представлена на изображении ниже), была проведена электропроводка и теперь остался последний этап непосредственно само подключение датчика движения.



В нашем распоряжении имеется инфракрасный датчик движения фирмы

DUWI (Дюви), предназначенный для внешней установки, его мы и будем устанавливать.

Узнать больше об инфракрасных датчиках движения, особенностях их работы, всех положительных сторонах, а так же недостатках ИК технологии обнаружении движения, вы можете из нашей статьи —

RozetkaOnline.ru
	Инфракрасный датчик движения Принцип работы инфракрасного датчика движения, его преимущества и недостатки, сферы применения Ультразвуковые · Микроволновые · Комбинированные Статья:Датчики движения



Технология установки датчиков движения различных производителей и моделей сильно не различается, поэтому изучив монтаж датчика движения на этом примере, вы сможете практически любой датчик движения установить и подключить самостоятельно.

Приступаем к установке:

1. Отключаем подачу электрического тока в месте установки

Отключаем электричество в месте установки. Для этого в электрощите, необходимо рычаги автоматических выключателей перевести в состоянии «выкл.», обычно это положение, при котором рычаг направлен вниз. Какой именно автомат необходимо выключить, если они не подписаны, определяется опытным путем, выключая их по очереди, и проверяя, например индикаторной отверткой, наличие напряжения в проводке в месте установки. В крайнем случае, выключайте все. Но затем еще раз обязательно убедитесь, в отсутствии электрического тока!


2. Снимаем заднюю крышку с датчика движения

Первым делом необходимо снять заднюю крышку у датчика движения. Она выступает в качестве крепежной площадки для монтажа датчика на стене, а так же за ней скрыты все необходимые для подключения клеммы.
Для снятия крышки необходимо открутить крепежный винт, расположенный на нижней части датчика движения, после чего аккуратно отсоединить заднюю стенку от основного корпуса датчика.





За крышкой расположены провода закрепленные в клеммной колодке, с различной маркировкой:

L (Коричневый провод) – контакт для подключения фазного проводника идущего из распределительной коробки

N (Синий провод) – контакт для подключения нулевого проводника идущего из распределительной коробки

LS (Черный провод) – выходная клемма для подключения питающего кабеля идущего на светильник.

Как определить какой из проводов фаза, ноль, а какой заземление самостоятельно, вам поможет наша подробная инструкция — ЗДЕСЬ.

3. Проделываем отверстие для проводов в задней крышке датчика движения





Корпус данного датчика движения имеет два варианта подводки проводов, самый удачный и удобный из которых – напрямую через заднюю стенку. Данный способ коммутации предпочтителен, т.к. все соединения и проводка скрыты корпусом датчика движения.

Изначально задняя стенка полностью глухая без каких-либо отверстий, но место для подводки проводов выделено особым образом и его вы без труда найдете. Проделываем сквозное отверстие как показано на изображении.



4. Крепим заднюю стенку датчика движения на стене





После электропроводки и отделочных работ в необходимом для установки датчика движения месте остался торчать конец провода для подключения. Вот его мы и продеваем через проделанное в предыдущем действии отверстие и закрепляем заднюю стенку датчика движения на стене, через специальные места для крепежа строго по уровню.

ВАЖНО! При креплении задней панели от датчика движения, не повредите электропроводку идущую к нему. Чтобы этого избежать все провода должны быть проложены строго вертикально.



5. Подготавливаем питающий кабель для подключения





Укорачиваем по длине до 4-6см и снимаем изоляцию с жил питающего провода, примерно на 5мм, для дальнейшего подключения к клеммам датчика движения.



6. Подключаем датчик движения

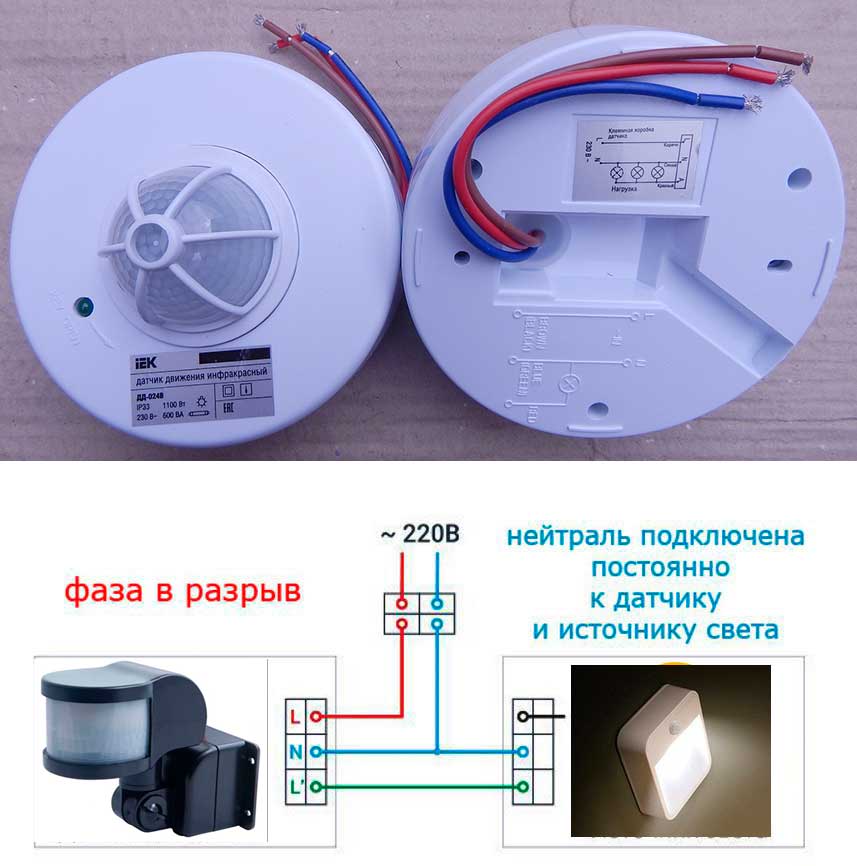

Подключаем питающие провода к клеммам датчика движения, согласно схеме подключения выбранной нами. А именно:

— Белый – фазный провод в клемму L, датчика движения, с коричневым проводом,
— Синий – нулевой провод, в клемму N – нулем датчика движения,
— Желто-зеленый провод идущий к светильнику, подключаем к клемме LS, с черным- управляющим освещением проводом, датчика движения.

7. Фиксируем корпус датчика движения на стене





После всех подключений, аккуратно помещаем клеммную колодку в нишу за задней стенкой датчика движения, при этом очень осторожно подгибая провода, чтоб они не мешали последующей установке, одеваем корпус датчика движения на заднюю крышку закрепленную на стене. После чего закручиваем фиксирующий винт снизу.

8. Проверка работы датчика движения





На этом установка датчика движения завершена, теперь необходимо включить подачу электричества и проверить работоспособность датчика движения.

Если у вас появятся какие-то вопросы или пожелания, обязательно оставляйте их в комментариях к статье, мы постараемся помочь вам и в случае необходимости дополним статью, чтоб она была еще более информативна.

Так же, обязательно подписывайтесь на рассылку анонсов новых статей нашего сайта!

Инструкции по установке ИК-датчика движения ClareOne

Номер детали: CLR-C1-PIR

Описание

Пассивный ИК-датчик движения ClareOne идеально подходит для установки в углу комнаты или рядом со стеной/дверью. Когда датчик PIR обнаруживает движение, он передает уведомление о тревоге на панель ClareOne.

Важные инструкции по технике безопасности

Перед установкой этого датчика обязательно:

• Прочтите, сохраните и соблюдайте все инструкции.
• Не устанавливайте рядом с источниками тепла, такими как радиаторы, обогреватели, печи или другие устройства (включая усилители), выделяющие тепло.
• При низком заряде батареи замените ее на совместимую литий-ионную батарею.

Установка

Примечание: Мы рекомендуем добавить датчик движения в панель ClareOne перед установкой. Для добавления датчика см. Руководство пользователя ClareOne (DOC ID 1871).

Датчик движения можно установить с помощью прилагаемого клея или винтов.

Примечание: Мы рекомендуем использовать прилагаемые винты для установки. Этот метод более безопасен, чем использование только клея.

Для установки датчика движения:

1. Выберите желаемое положение датчика.
   Примечание: Датчик обнаруживает движение только в пределах 3,28 фута (1 м) под ним и устанавливается на 6,88 фута (2,1 м) с диапазоном 32,80 фута (10 м).
2. Снимите язычок батареи датчика.
3. Добавьте датчик на панель. См. «Управление датчиками» 9.0029 Руководство пользователя ClareOne (DOC ID 1871).
   Примечание : Для сопряжения датчика с панелью необходимо нажать кнопку сбоку датчика.

4. Прикрепите датчик к стене с помощью прилагаемых винтов или клея.
   Примечание : Для установки рекомендуется использовать прилагаемые винты. Этот метод более безопасен, чем использование только клея.

   Винты

   1. Найдите нижнюю часть датчика (плоский конец с прорезью), а затем с помощью отвертки выкрутите винт корпуса.

   2. Аккуратно вставьте ноготь/кончик пальца в прорезь и надавите на верхнюю часть корпуса датчика вверх.

   3. (дополнительно) Отметьте места для отверстий под винты, затем с помощью электродрели просверлите отверстия и установите 2 прилагаемых настенных дюбеля.
   4. Снимите крышку с клейкой пленкой, а затем приложите заднюю панель к стене, убедившись, что ориентация правильная для желаемого положения.

   5. Вставьте прилагаемый крепежный винт в отверстие для винта с отрывом, используя отвертку, чтобы полностью закрепить заднюю панель на стене.

   6. Перед завершением установки установите контакты и перемычки в нужное положение. См. Функция контакта на стр. 4.
   7. После того, как датчик сконфигурирован нужным образом, прижмите крышку датчика к основанию, пока не раздастся характерный щелчок.

   8. Используйте винт корпуса датчика, чтобы закрепить крышку.

   Клей

   1. Найдите нижнюю часть датчика (плоский конец с прорезью), а затем с помощью отвертки выкрутите винт корпуса.

   2. Аккуратно вставьте ноготь/кончик пальца в прорезь и надавите на верхнюю часть корпуса датчика вверх.

   3. Установите контакты и перемычки в нужное положение. См. Функция булавки.
   4. После того, как датчик сконфигурирован нужным образом, прижмите крышку датчика к основанию, пока не раздастся характерный щелчок.

   5. Используйте винт корпуса датчика, чтобы закрепить крышку.
   6. Снимите защитную пленку с клея, а затем плотно прижмите заднюю панель датчика к стене.


      Примечание: После установки датчик нельзя перемещать, не повредив клей.

5. После добавления проверьте датчик. Посмотрите на панель ClareOne, а затем откройте дверь/окно. Обратите внимание, что добавленный датчик отображает неисправность.

Примечание: Настоятельно рекомендуется протестировать все датчики с помощью ПЦН.

Рис. 1. Дальность действия датчика и обнаружение0013

Проходной тест детектора движения позволяет установщику проверить дальность обнаружения.

Чтобы выполнить тест обхода детектора движения:

1. Убедитесь, что датчик сопряжен с панелью ClareOne.
2. Извлеките аккумулятор.
   См. «Для замены батареи».
3. Нажмите и удерживайте контакт тампера во время замены батареи.
4. Режим пошагового теста теперь активен.
5. Обойдите нужную область обнаружения и убедитесь, что датчик может обнаруживать движение в нужном диапазоне/области.

   Примечания

   • Светодиод мигает, когда датчик обнаруживает движение.
   • Светодиод может срабатывать каждые 10 секунд.
   • Датчик остается в режиме пошагового теста до тех пор, пока батарея не будет извлечена и заменена.
6. Извлеките и замените аккумулятор.
   Теперь датчик находится в нормальном режиме.

Замена батареи

Для CLR-C1-PIR требуется батарея CR123A. Когда батарея разряжена, панель отображает значок низкого заряда батареи рядом с датчиком в списке устройств. Батарея должна быть заменена в течение 7 дней после первого уведомления о низком заряде батареи. Если батарею не заменить в течение 7 дней, датчик может работать неправильно.

ПРЕДУПРЕЖДЕНИЕ : Если используется несовместимая сменная батарея или батарея установлена ​​неправильно, это может привести к взрыву или повреждению.

ПРЕДУПРЕЖДЕНИЕ : Батарея несовместима при замене, если она утилизирована или если батарея установлена ​​неправильно, в результате взрыва или повреждения, которые могут быть повреждены.



Для замены батареи:

Примечание : Перед заменой батареи убедитесь, что панель не включена.

1. Найдите нижнюю часть датчика (плоский конец с прорезью), а затем с помощью отвертки выверните винт корпуса.

2. Аккуратно вставьте ноготь/кончик пальца в прорезь и надавите на верхнюю часть корпуса датчика наружу, в сторону от стены.

3. Ногтем/кончиком пальца вытолкните батарею из корпуса, соблюдая полярность батареи.

4. Вставьте новую батарею CR123A в батарейный отсек, соблюдая полярность.

5. Прижмите крышку датчика обратно к ее задней пластине. Будет слышен щелчок.

6. Используйте винт корпуса датчика, чтобы закрепить крышку
7. Проверить датчик.

Функция штифта

Пассивный датчик движения имеет 2 набора регулируемых штифтов. Штифты регулируют настройку иммунитета к домашним животным и уровень чувствительности. Каждый набор контактов имеет 2 настройки, которые можно выбрать.

Рис. 2. Контакты датчика и контакт тампера

(1) Штифты защиты от домашних животных (2) Тамперный переключатель

(3) Штифты чувствительности (4) Батарея



Таблица 1.

Конфигурация контактов

Конфигурация	Иммунитет к животным	Чувствительность
Верхний и средний штифт	Собака до 33 фунтов	Низкий – макс. Диапазон расстояний 19 футов (6 м)
Средний и нижний штифт	Собака до 55 фунтов	Высокий – макс. Диапазон расстояний 32 фута (10 м)

Иммунитет к животным

Штифты иммунитета к домашним животным позволяют пользователю выбрать желаемый уровень иммунитета. Поместите селектор на желаемую конфигурацию контактов.

Чтобы изменить уровень иммунитета к домашним животным:

1. Снимите заднюю панель с датчика движения.
2. Переверните датчик аккумулятором вверх.
3. Найдите контакты иммунитета к домашним животным с левой стороны.
4. Аккуратно сожмите перемычку и потяните вверх и в сторону от датчика.
   Видны все 3 контакта.

5. Аккуратно нажмите перемычку на нужном наборе контактов.
   См. Таблицу 1: Конфигурация контактов.

6. Замените сенсорную пластину и продолжите установку.
   — Или —
   Отрегулируйте уровень чувствительности, а затем продолжите установку.

Чувствительность

Штифты чувствительности позволяют пользователю выбрать желаемый уровень чувствительности. Поместите селектор на желаемую конфигурацию контактов.

Для изменения уровня чувствительности:

1. Снимите заднюю панель с датчика движения.
2. Переверните датчик аккумулятором вверх.
3. Найдите контакты чувствительности с правой стороны.
4. Аккуратно сожмите перемычку и потяните вверх и в сторону от датчика.
   Видны все 3 контакта.

5. Аккуратно нажмите перемычку на нужном наборе контактов.
6. Замените сенсорную пластину и продолжите установку.
   — Или —
   Отрегулируйте уровень иммунитета к домашним животным, а затем продолжите установку.

Технические характеристики

Совместимая панель	КлэрУан
Частота передатчика	433 МГц
Зашифровано	Да
Иммунитет к животным	Собака до 55 фунтов
Длина обнаружения	По умолчанию: 32,80 фута (10 м) Дополнительно: 19,68 фута (6 м)
Угол обнаружения	90 градусов
Передаваемые показания	Тампер и низкий заряд батареи
Контроль активности	от 60 до 70 минут
Функция ИК	Чувствительность (2 ступени) Защита от домашних животных (2 ступени)
Кнопка	Сопряжение
Тип батареи	CR123A (1300 мАч)
Срок службы батареи	от 4 до 5 лет
Рабочая среда               Температура                Относительная влажность	от 32 до 122°F (от 00 до 50°C) 85% макс.
Размеры датчика (Ш × В × Г)	2,16 × 2,99 × 1,65 дюйма (55 × 76 × 42 мм)
Водостойкий	№
Сертификаты	FCC: 15.109, класс B 15.231, Министерство промышленности Канады: ICES-003, RSS-210, ETL внесен в список: UL639, CAN/ULC-C306



Полный PDF-файл — Инструкции по установке датчика движения ClareOne PIR (DOC ID 1898)

Как эффективно разместить датчики в вашем доме

Как эффективно разместить датчики в вашем доме | СейфВайс перейти к основному содержанию Искать:

Автор Кейси Тросс

Исследователь и писатель

01 мая 2023 г.

Каждый датчик движения в вашем доме подобен дополнительной паре глаз, наблюдающих за местами, которые вы не можете видеть, поэтому важно убедиться, что каждый датчик находится в прямой видимости. Мы дадим вам краткий обзор того, как работают детекторы движения, и несколько советов о том, где разместить датчики движения в доме, как профессионал.

Видео: Где устанавливать датчики движения?

Воспроизвести видео

Подпишитесь на наш канал YouTube и узнайте, как защитить свой дом, близких и имущество.

Как работают датчики движения

Наиболее распространенным типом датчика движения, используемого в домашней безопасности, является пассивный инфракрасный датчик, также известный как датчик PIR. Датчики PIR посылают лучи, предназначенные для обнаружения тепла. Лучи датчика расходятся веерообразно, поэтому они наиболее сконцентрированы рядом с датчиком и становятся менее чувствительными по мере удаления от датчика. Лучи не могут обнаружить тепло через стены или мебель, поэтому важно размещать эти датчики там, где лучи не препятствуют.

Реже встречаются микроволновые датчики, ультразвуковые датчики, датчики вибрации и датчики отражающего типа. Датчики с двойной технологией сочетают технологию PIR и микроволновую технологию для уменьшения количества ложных срабатываний. Чтобы узнать больше о том, как работают датчики движения и какую роль они играют в домашней системе безопасности, прочитайте наше Руководство для начинающих по датчикам движения.

Хорошие варианты размещения

Датчик движения

Датчик движения Seanme

36,99 $

Посмотреть на Amazon

* Цена на Amazon.com на дату публикации. Предложения и доступность могут различаться в зависимости от местоположения и могут быть изменены. Прочитайте полный отказ от ответственности.

Выбор наилучшего места для установки датчиков движения позволит вам охватить большую площадь меньшим количеством датчиков, сэкономив время и деньги.

Помещения с интенсивным движением

Вы знаете те места в вашем доме, где пол изнашивается больше всего, потому что все ходят по ним? Это отличные места для датчиков движения, потому что злоумышленнику также придется пройти через эти места.

Углы

Представьте, что вы пытаетесь сделать хороший снимок большой комнаты. Где бы вы стояли, чтобы взять его? Ага, угол. То же самое место, которое дает вам самый широкий обзор комнаты, также даст вашему датчику хороший обзор комнаты.

Шесть-восемь футов вверх

Вы хотите, чтобы ваш детектор движения давал обзор пространства с высоты птичьего полета, но слишком высокое расположение может привести к слепым зонам внизу. Высота от шести до восьми футов на стене — идеальное место для большинства датчиков движения. Вы можете разместить датчик движения на потолке, но сначала убедитесь, что он имеет полный угол обзора 360 градусов.

Над дверным проемом

Вы знаете, как шутники любят ставить ведра с водой над дверными проемами, чтобы лить их на ничего не подозревающих жертв? Вы можете использовать ту же технику, чтобы держать свои датчики движения вне поля зрения злоумышленников, разместив их прямо над входной дверью внутри вашего дома. Они не узнают, что он там, пока он не забьет тревогу.

Подвалы

Окна и двери подвала являются основными точками входа для злоумышленников, которые хотят оставаться вне поля зрения. Датчики движения отлично работают в подвалах, потому что в большинстве подвалов есть большие пространства с небольшим количеством барьеров, и они не нагреваются, как гаражи.

Pro Tip

Подвалы также являются хорошим местом для установки датчиков затопления. Датчик затопления может обнаруживать влагу на полу и подавать сигнал тревоги, чтобы предупредить вас о затоплении до того, как произойдет слишком большой ущерб.

За вашими ценностями

Поймайте воров с поличным, установив датчики движения за ценностями. Это делает датчик слепым к движению, если мошенник не перемещает объект и не обнаруживает себя датчику движения, вызывая тревогу.

Плохие варианты размещения

Размещение активных датчиков в неправильном месте может привести к слепым зонам и ложным срабатываниям. Вот несколько мест расположения датчиков, которых следует избегать.

За большой мебелью

Думайте о своем инфракрасном луче обнаружения движения, как о луче фонарика. Если вы поместите его над высокой мебелью, которая далеко выступает из стены, мебель может создать «тень» или слепое пятно. Не размещайте датчики движения на стене возле верхней части громоздкого развлекательного центра, шкафа или другого крупного предмета мебели.

Рядом с источником тепла

Инфракрасный датчик движения работает, обнаруживая внезапные изменения температуры. Размещение датчика движения рядом с вентиляционным отверстием, радиатором, духовкой, осветительным прибором или в любом другом месте, где может произойти внезапное повышение температуры, является рецептом ложных срабатываний.

Большинство современных окон достаточно изолированы, чтобы блокировать внезапные перепады температуры от прямых солнечных лучей, но если у вас старые окна, вам следует избегать размещения датчиков там, где они могут нагреваться от солнца.

Гаражи, чердаки, террасы и солярии

Опять же, датчики движения используют свои инфракрасные лучи для обнаружения высоких температур, поэтому не рекомендуется размещать их в помещениях без климат-контроля, которые могут нагреваться, например в гаражах. , чердаки, террасы и солярии. Рассмотрите альтернативные решения безопасности для этих помещений, такие как дверные и оконные датчики, датчики разбития стекла или камеры слежения.

Лестницы

Если у вас есть домашние животные и вы не хотите, чтобы ваши датчики движения срабатывали от собак или кошек, не устанавливайте датчики наверху лестницы. Когда ваш питомец поднимается по лестнице, он будет казаться больше для детектора движения, и это может привести к срабатыванию сигнализации.

Напротив дверей

Хотя рекомендуется избегать установки датчиков движения напротив дверей, это действительно зависит от планировки вашего дома. Помните, что ИК-датчики не могут видеть сквозь стены, поэтому вы можете ограничить область обнаружения датчика, если поместите его прямо напротив дверного проема в ограниченном пространстве.

Другие способы использования датчиков движения

Датчик движения можно представить как автономное устройство домашней безопасности для защиты от злоумышленников, но сочетание технологии обнаружения движения с другими интеллектуальными технологиями может помочь вам сэкономить на счетах за электроэнергию и защитить членов семьи. безопасно и упорядочить вашу жизнь.

Освещение с датчиком движения

Лучшее освещение с датчиком движения

LeonLite

$59,99

Посмотреть на Amazon

* Цена на Amazon.com на дату публикации. Предложения и доступность могут различаться в зависимости от местоположения и могут быть изменены. Прочитайте полный отказ от ответственности.

Разместите прожекторы с датчиком движения снаружи прямо под карнизом или рядом с воротами гаража для дополнительной безопасности. Вы также можете рассмотреть возможность размещения уличного освещения с датчиками движения вдоль дорожек, чтобы лучше видеть в темноте. Если вам нужны ночные светильники для наружных дорожек, ищите солнечные фонари, чтобы снизить затраты на электроэнергию.

Используйте датчики движения в таких помещениях, как ванные комнаты и прачечные, где свет часто оставляют включенным и забывают. Поскольку они включаются только тогда, когда кто-то находится в комнате, датчики движения могут помочь вам сэкономить кучу денег на ежемесячном счете за электроэнергию.

Датчики движения для зон с ограниченным доступом

Если в вашем доме есть зоны, в которые вы не хотели бы впускать детей, домашних животных или пожилых членов семьи, позвольте датчикам движения сделать всю работу за вас. Удобно расположенный датчик движения может предупредить вас о движении в запретной зоне, когда вас нет дома. Когда вы дома, вы можете отключить датчик.

Видеокамеры

Лучшая автономная камера для дверного звонка

Большинство интеллектуальных дверных видеозвонков используют технологию обнаружения движения, чтобы определить, когда кто-то находится у вашей входной двери.

Профессионально установленная наружная камера

Наружные и внутренние камеры также оснащены датчиками движения для создания записи, инициируемой движением. Использование датчиков движения помогает продлить срок службы аккумулятора камеры, ограничивая записи с камеры важными событиями.

Профессионально контролируемые системы, такие как домашняя безопасность Vivint, имеют функцию Smart Sentry на всех своих камерах, которая издает громкий звуковой сигнал при обнаружении движения, чтобы отпугнуть потенциальных грабителей с вашего двора. Камеры видеонаблюдения Vivint доступны как часть полной системы домашней безопасности и включают профессиональную установку.

Оповещения на дорогах

Лучший в целом

Guardline

107,97 $

Посмотреть на Amazon

Цена на Amazon.com на дату публикации. Предложения и доступность могут различаться в зависимости от местоположения и могут быть изменены. Прочитайте полный отказ от ответственности.

Если вы живете в сельской местности с длинной подъездной дорогой, подъездные датчики могут предупредить вас о посетителях еще до того, как они появятся на вашем пороге. Обязательно используйте всепогодный датчик движения, предназначенный для использования вне помещений.

Интеллектуальные датчики движения

Лучший в целом

Датчик движения Samsung Smartthings

29,99 $

Посмотреть на Amazon

Цена на Amazon.com на дату публикации. Предложения и доступность могут различаться в зависимости от местоположения и могут быть изменены. Прочитайте полный отказ от ответственности.

Некоторые автономные датчики движения, такие как датчик движения Samsung Smartthings , , можно использовать для различных целей при подключении к концентратору, такому как Smartthings Hub. Вы можете создавать сцены с определенными условиями, например: «При обнаружении движения в коридоре наверху между 6:00 и 6:30 утра включите кофейник». Вы также можете связать датчики движения с умными розетками для управления освещением или подключить их к вашей системе безопасности.

Ищете систему безопасности?

Сравните лучшие системы домашней безопасности

9023 4 9 0794 Cove

Бренд	Лучшее для	Ежемесячная стоимость	Стоимость стартового оборудования	Требуется контракт	Совместимость с умным домом	Узнать больше	Прочитать отзыв
Vivint	Лучший результат	$29,99/мес.	599,00 $	Нет *	Amazon, Google, Z-Wave	Посмотреть пакеты	Прочитать отзыв
SimpliSafe	Бюджетный вариант	$17,99/мес.	245,00 $	Нет	Amazon, Google	Посмотреть пакеты	Прочитать отзыв
9062 8 ADT	Самый опытный	$28,99/мес.	0,00 $	Да	Amazon, Google, Z-Wave	Посмотреть пакеты	Прочитать отзыв
Лучшее обслуживание клиентов	$17,99/мес.	Требуется предложение	Нет	Amazon, Google	Посмотреть пакеты	Прочитать отзыв
Самостоятельная настройка ADT 9000 3	Лучший дополнительный мониторинг	$19,99/мес.	$ 199,15	NO	Amazon, Google, Z-Wave	View Packages	Прочтите обзор

.

Связанные страницы по SafeWise

• Руководство по датчику движения для начинающих
• Лучшие дверные и оконные датчики
• Лучшее освещение с датчиком движения
• Лучшие камеры с датчиком движения
• Лучшие системы домашней безопасности

Отказ от ответственности

Цены и доступность продуктов указаны на дату публикации и могут быть изменены. Любая информация о цене и доступности, отображаемая на Amazon во время покупки, будет применяться к покупке этого продукта. Safewise.com использует платные ссылки Amazon.

Некоторый контент, который появляется на этом сайте, получен от Amazon. Этот контент предоставляется «как есть» и может быть изменен или удален в любое время.

Google, Google Nest Secure, [любые другие связанные продукты Google] и другие связанные знаки являются товарными знаками Google LLC.

Полный отказ от ответственности ADT

Автор:

Кейси Тросс

Кейси является обученным членом группы реагирования на чрезвычайные ситуации (CERT) и внештатным автором с опытом работы в области обеспечения готовности к чрезвычайным ситуациям и безопасности. Как мать четверых детей, в том числе двоих подростков, Кейси знает, с какими проблемами безопасности сталкиваются родители, воспитывая технически подкованных детей в подключенном мире, и она любит исследовать новейшие варианты безопасности для своей семьи и для читателей SafeWise.
