Что такое AMC7135 и для чего он используется в светодиодных фонариках

AMC7135 — это интегральная микросхема линейного стабилизатора тока, которая широко применяется в качестве драйвера светодиодов в портативных фонариках. Основное назначение этой микросхемы — обеспечить стабильный ток через светодиод при изменении входного напряжения.

Ключевые характеристики AMC7135:

Выходной ток: 350 мА (типовое значение)
Входное напряжение: 2,7-6 В
Низкое падение напряжения: около 80 мВ
Защита от короткого замыкания и обрыва нагрузки
Корпус SOT-89

AMC7135 позволяет создавать простые и надежные драйверы для мощных светодиодов в фонариках, работающих от литиевых аккумуляторов. Микросхема поддерживает постоянный ток через светодиод даже при разряде батареи, обеспечивая стабильную яркость свечения.

Принцип работы AMC7135 как линейного стабилизатора тока

AMC7135 относится к классу линейных стабилизаторов тока. Принцип его работы основан на поддержании постоянного падения напряжения на внутреннем токоизмерительном резисторе. Рассмотрим основные этапы работы микросхемы:

На вход микросхемы подается напряжение от источника питания (литиевого аккумулятора).
Внутренний операционный усилитель сравнивает падение напряжения на токоизмерительном резисторе с опорным напряжением.
Выходной транзистор управляется таким образом, чтобы поддерживать заданное падение напряжения на резисторе.
Это обеспечивает стабильный ток через нагрузку (светодиод) независимо от изменений входного напряжения.

Такой принцип работы позволяет AMC7135 эффективно стабилизировать ток через светодиод даже при значительном разряде аккумулятора, сохраняя постоянную яркость свечения фонарика.

Преимущества использования AMC7135 в светодиодных фонариках

Применение AMC7135 в качестве драйвера светодиодов в портативных фонариках имеет ряд существенных преимуществ:

Простота схемотехники — для работы требуется минимум внешних компонентов
Стабильная яркость свечения на протяжении всего времени разряда аккумулятора
Защита светодиода от перегрузки по току
Низкое собственное энергопотребление
Компактные размеры
Невысокая стоимость
Возможность параллельного включения для увеличения выходного тока

Эти достоинства сделали AMC7135 очень популярным решением среди производителей бюджетных светодиодных фонариков. Микросхема позволяет создавать надежные и эффективные устройства без применения сложных импульсных преобразователей.

Схема подключения AMC7135 в светодиодном фонарике

Базовая схема включения AMC7135 для управления светодиодом в фонарике выглядит следующим образом:

Вывод VIN микросхемы подключается к положительному полюсу источника питания (литиевого аккумулятора).
Вывод GND соединяется с общим проводом (минусом питания).
Вывод OUT подключается к аноду управляемого светодиода.
Катод светодиода соединяется с общим проводом.

Для повышения надежности рекомендуется установить керамический конденсатор емкостью 0,1-1 мкФ между выводами VIN и GND микросхемы. Это защитит AMC7135 от высокочастотных помех.

При необходимости увеличения выходного тока можно включать несколько микросхем AMC7135 параллельно. Их выходы (OUT) при этом объединяются, формируя суммарный ток через светодиод.

Расчет параметров схемы с AMC7135 для светодиодного фонарика

При проектировании схемы светодиодного фонарика с использованием AMC7135 необходимо учитывать несколько ключевых параметров:

Рабочий ток светодиода — определяет количество параллельно включенных AMC7135
Прямое падение напряжения на светодиоде — влияет на минимальное входное напряжение
Напряжение литиевого аккумулятора — задает диапазон входных напряжений

Пример расчета для типового светодиода Cree XM-L2:

Рабочий ток: 3 А
Прямое падение напряжения: 3,1 В при токе 3 А
Аккумулятор: литий-ионный 18650 (3,7 В номинал)

Для обеспечения тока 3 А потребуется 9 микросхем AMC7135 (350 мА * 9 = 3,15 А). Минимальное входное напряжение составит 3,1 В + 0,08 В (падение на AMC7135) = 3,18 В. Это позволит эффективно использовать емкость литиевого аккумулятора 18650.

Альтернативы AMC7135 для драйверов светодиодов в фонариках

Несмотря на популярность AMC7135, существуют и альтернативные решения для создания драйверов светодиодов в портативных фонариках:

Импульсные стабилизаторы тока (например, на базе микросхем AP3032, PT4115)

Линейные стабилизаторы с регулируемым выходным током (LM317, LM350)
Специализированные драйверы светодиодов (TPS92513, AL8807)
Микроконтроллеры с ШИМ-управлением мощным транзистором

Каждый из этих вариантов имеет свои преимущества и недостатки по сравнению с AMC7135. Импульсные преобразователи обеспечивают более высокий КПД, но требуют более сложной схемотехники. Микроконтроллерные решения позволяют реализовать гибкое управление режимами работы фонарика.

Выбор конкретного типа драйвера зависит от требований к фонарику по яркости, времени работы, габаритам и стоимости. AMC7135 остается оптимальным выбором для недорогих моделей с простым управлением.

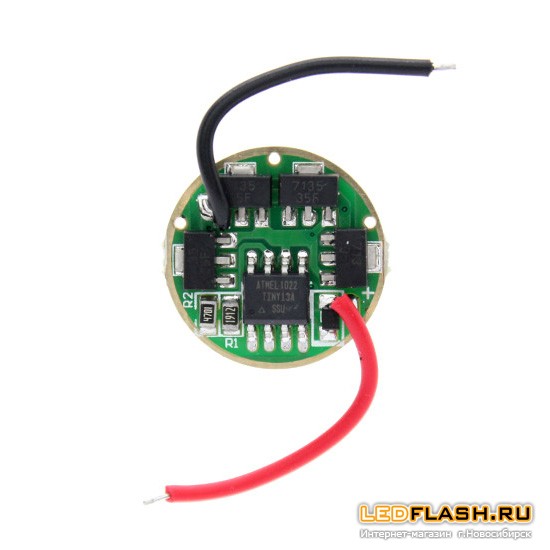

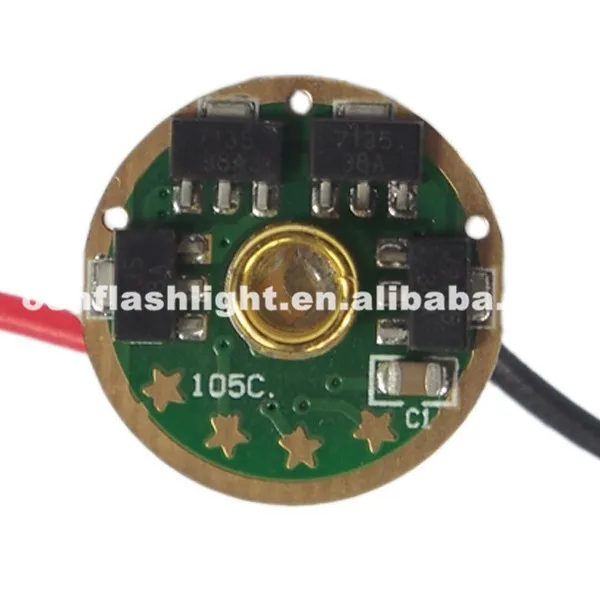

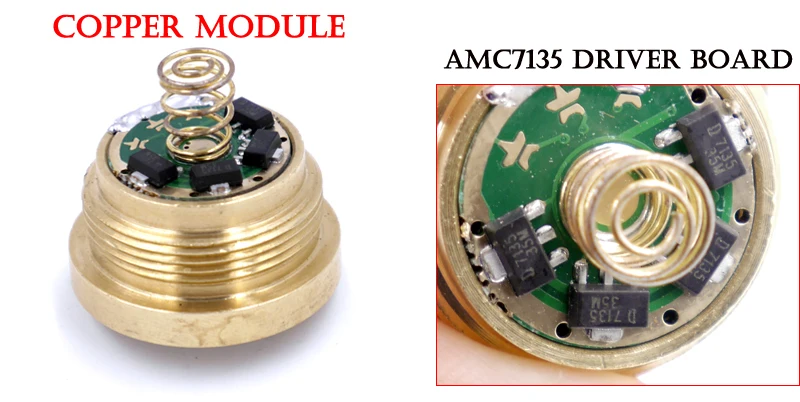

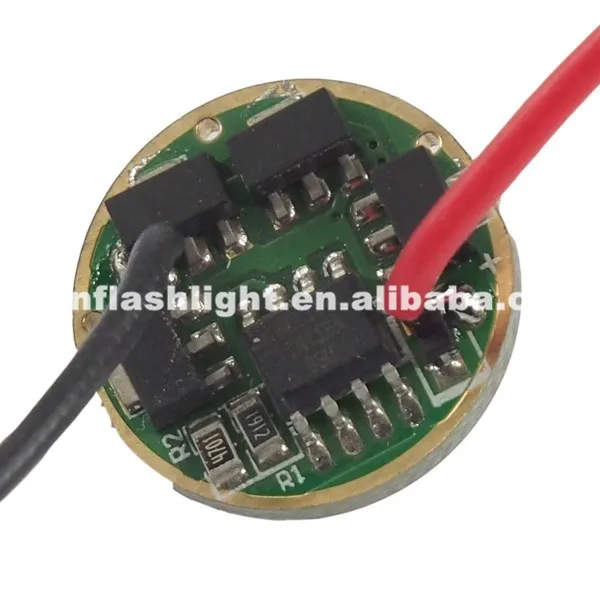

Особенности применения AMC7135 в многорежимных фонариках

AMC7135 можно использовать не только в простейших однорежимных фонариках, но и в более сложных устройствах с несколькими уровнями яркости. Для этого применяются следующие схемотехнические решения:

Параллельное включение нескольких AMC7135 с возможностью их отключения
Широтно-импульсная модуляция (ШИМ) управляющего сигнала AMC7135
Комбинация AMC7135 с микроконтроллером для гибкого управления

При использовании ШИМ-управления важно выбирать достаточно высокую частоту модуляции (от 1 кГц), чтобы избежать заметного для глаза мерцания светодиода. Микроконтроллерное управление позволяет реализовать сложные алгоритмы работы фонарика, включая режимы стробоскопа, SOS-сигнала и плавного изменения яркости.

Купити Світлодіодний Драйвер AMC7135 * 8 3040мА XML XPL T6 3.0-4.2 В 12 груп Biscotti прошивка за найкращою ціною в Україні

Перед замовленням уважно читайте опис до товару та умови оплати та доставки!
Драйвер для ліхтарів 3040mA

Характеристики:

Вхідна напруга 3 — 4.2 В
12 груп режимів
Вихідний струм — 3040mA
Вбудований контролер температури.

Сумісність з світлодіодами — один діод XML XM-L2, XPL та аналогічні.
Діаметр плати драйвера-17мм

12 груп:

1. Натисніть на перемикач, щоб увімкнути/вимкнути ліхтарик, натисніть на кнопку, щоб вибрати режим

2. Якщо ліхтарик увімкнено, натисніть на перемикач 20 разів швидко, щоб увійти в режим конфігурації. (На візуальному інтерфейсі, якщо ви натискаєте на опцію, це означає, що опція вибрана. Ліхтарик не має візуального інтерфейсу. Він блимає для відображення опції, і «натисніть на перемикач в процесі миготіння» означає вибрати опцію. )

Варіант 1 (normal-flash 1 раз + buzz-flash):Натисніть на перемикач, щоб перейти до додаткового варіанту вибору групи режимів. Якщо користувач не працює, режим конфігурації увійде в режим 2.

————- Додаткова опція 1,1 (Звичайна спалах 1 раз): натисніть на перемикач, щоб вибрати групу режимів 1 (0.1%, 1%, 10%, 35%, 100%, стробоскоп, їзда на велосипеді, перевірка батареї)

————- Додаткова опція 1,2 (Звичайна спалах 2 рази): натисніть на перемикач, щоб вибрати групу режимів 2 (0.1%, 1%, 10%, 35%, 100%)

————- Додаткова опція 1,3 (Звичайна спалах 3 рази): натисніть на перемикач, щоб вибрати групу режимів 3 (100%, 35%, 10%, 1%, 0.1%)

————- Додаткова опція 1,4 (Звичайна спалах 4 рази): натисніть на перемикач, щоб вибрати групу режимів 4 (1%, 20%, 100%, стробоскоп, велосипед, перевірка батареї, SOS)

————- Додатковий варіант 1,5 (Звичайна спалах 5 разів): натисніть на перемикач, щоб вибрати групу Режимів 5 (1%, 20%, 100%)

————- Додатковий варіант 1,6 (Звичайна спалах 6 разів): натисніть на перемикач, щоб вибрати групу режимів 6 (100%, 20%, 1%)

————- Дополнительная опция 1,7 (Обычная вспышка 7 раз): нажмите на переключатель, чтобы выбрать группу режимов 7 (0.

1%, 1%, 10%, 50%, стробоскоп, Велоспорт, проверка батареи, SOS)

————- Дополнительный вариант 1,8 (Обычная вспышка 8 раз): нажмите на переключатель, чтобы выбрать группу режимов 8(0.1%, 1%, 10%, 50%)

————- Дополнительный вариант 1,9 (Обычная вспышка 9 раз): нажмите на переключатель, чтобы выбрать группу режимов 9 (50%, 10%, 1%, 0.1%)

————- Дополнительный вариант 1,10 (Обычная вспышка 10 раз): нажмите на переключатель, чтобы выбрать группу режимов 10 (1%, 10%, 35%, 100%)

————- Дополнительный вариант 1,11 (Обычная вспышка 11 раз): нажмите на переключатель, чтобы выбрать группу режимов 11 (100%, 20%, стробоскоп)

————- Дополнительный вариант 1,12 (Обычная вспышка 12 раз): нажмите на переключатель, чтобы выбрать группу режимов 12 (только 100%)

Вариант 2 (нормальная-вспышка 2 раза + жуж-вспышка):Нажмите на переключатель, чтобы активировать память режима или неактивную ее, если пользователь не работает, фонарик войдет в последний режим.

Проверка батареиИнструкции:

<2,95 в1 вспышка,

2,95-3,25 в2 вспышки,

3,25-3,55 в3 вспышки,

3,55-3,85 В4 вспышки,

> 3,85 В5 вспышек

AMC7135 или реанимация печально известного фонарика.

$0.97

Перейти в магазин

Не так давно я выкладывал обзор одного небольшого фонарика.
В том обзоре я описал проблему данного фонаря, в частности неправильный и негодный драйвер.
Как я вышел из этой ситуации, читайте под катом, будет не сильно длинно, но думаю, что полезно.

В общем решил я заказать довольно популярные микросхемы стабилизатора тока светодиода (можно сказать драйвер светодиода) AMC7135, микросхема существует в двух вариантах, 300-340мА и 340-380мА.
У продавца был первый вариант.

Выслал продавец заказ на следующий день, но шел он больше 40 дней 🙁
Фото конверта не будет, так как микросхема в заказе была не одна (будут еще обзоры).
Внутри конверта были одинаковые пакетики, в одном из них и лежали заказанные AMC7135.
