Как устроена электрическая схема ВАЗ 2114 с инжекторным двигателем 8 клапанов. Какие основные элементы и узлы входят в электрооборудование этой модели. На что обратить внимание при диагностике и ремонте электрики автомобиля.
Общая характеристика электросхемы ВАЗ 2114 инжектор 8 клапанов
Электрическая схема ВАЗ 2114 с 8-клапанным инжекторным двигателем имеет ряд особенностей:
- Применяется электронная система управления двигателем с блоком управления (ЭБУ)
- Используется разветвленная сеть датчиков для контроля параметров работы двигателя
- Задействована система зажигания с катушкой и модулем зажигания
- Реализовано электронное управление впрыском топлива через форсунки
- Применяется генератор повышенной мощности для питания электронных систем
Знание устройства электросхемы необходимо для грамотной диагностики и ремонта электрооборудования автомобиля. Рассмотрим основные элементы и узлы более подробно.
Система электропитания ВАЗ 2114
Основными элементами системы электропитания являются:

- Аккумуляторная батарея емкостью 55 А·ч
- Генератор мощностью 80А
- Регулятор напряжения
- Силовые провода и предохранители
Генератор обеспечивает питание бортовой сети и заряд аккумулятора во время работы двигателя. При неисправности генератора двигатель может заглохнуть из-за разряда аккумулятора.
Система управления двигателем
Ключевые компоненты системы управления двигателем ВАЗ 2114 8 клапанов:
- Электронный блок управления (ЭБУ)
- Датчик положения коленвала
- Датчик положения дроссельной заслонки
- Датчик температуры охлаждающей жидкости
- Датчик массового расхода воздуха
- Датчик детонации
- Датчик кислорода (лямбда-зонд)
- Форсунки впрыска топлива
ЭБУ анализирует сигналы датчиков и управляет впрыском топлива и зажиганием. При выходе из строя ЭБУ двигатель не запустится.
Система зажигания ВАЗ 2114 инжектор
В системе зажигания ВАЗ 2114 используются следующие элементы:
- Катушка зажигания
- Модуль зажигания
- Высоковольтные провода
- Свечи зажигания
Модуль зажигания управляется сигналами от ЭБУ и формирует высоковольтные импульсы для катушки зажигания. Неисправности в системе зажигания приводят к перебоям в работе двигателя.

Система пуска двигателя
Основные компоненты системы пуска:
- Стартер
- Замок зажигания
- Реле включения стартера
При повороте ключа в замке зажигания подается питание на реле стартера, которое включает стартер для проворачивания коленвала. Неисправности стартера или реле приводят к невозможности запуска двигателя.
Система освещения и сигнализации
В электросхему ВАЗ 2114 входят следующие элементы освещения и сигнализации:
- Фары головного света
- Задние фонари
- Противотуманные фары
- Указатели поворота
- Стоп-сигналы
- Плафоны освещения салона
- Звуковой сигнал
Неисправности в системе освещения могут привести к штрафам за нарушение ПДД. Важно своевременно заменять перегоревшие лампы.
Прочие потребители электроэнергии
Кроме основных систем, в электросхеме ВАЗ 2114 задействованы:
- Электростеклоподъемники
- Электропривод замков дверей
- Аудиосистема
- Прикуриватель
- Вентилятор системы охлаждения
- Электродвигатель отопителя салона
При неисправностях этих элементов снижается комфорт эксплуатации автомобиля, но его работоспособность обычно сохраняется.

Диагностика электрооборудования ВАЗ 2114
Для выявления неисправностей в электросистеме ВАЗ 2114 рекомендуется:
- Проверять целостность предохранителей
- Контролировать напряжение аккумулятора и генератора
- Считывать коды ошибок из ЭБУ с помощью сканера
- Проверять исправность датчиков мультиметром
- Прозванивать проводку на обрывы и замыкания
При сложных неисправностях лучше обратиться в специализированный автосервис для точной диагностики.
Распространенные неисправности электрики ВАЗ 2114
Наиболее частые проблемы с электрооборудованием ВАЗ 2114 инжектор:
- Отказ датчика положения коленвала
- Неисправность катушки зажигания
- Выход из строя генератора
- Окисление контактов в разъемах
- Перегорание ламп освещения
- Отказ моторедукторов стеклоподъемников
Своевременная диагностика и замена вышедших из строя элементов позволяет избежать серьезных поломок и дорогостоящего ремонта.
Рекомендации по обслуживанию электросистемы
Для поддержания электрооборудования ВАЗ 2114 в исправном состоянии рекомендуется:

- Регулярно проверять уровень и плотность электролита в АКБ
- Контролировать натяжение ремня генератора
- Очищать клеммы аккумулятора от окислов
- Проверять надежность электрических соединений
- Своевременно заменять свечи и высоковольтные провода
- Периодически обновлять программное обеспечение ЭБУ
Соблюдение этих простых правил поможет избежать внезапных отказов электрооборудования в пути.
Электросхема ВАЗ 2114 инжектор 8 клапанов с описанием
Главная » ВАЗ 2114 » Электрооборудование
Автор admin На чтение 5 мин. Опубликовано
Содержание
- Схема проводки ваз 2114
- Описание к схеме электрооборудования автомобиля ВАЗ 2114 инжектор 8 клапанов
- Условная нумерация штекеров в колодках
- Примечания

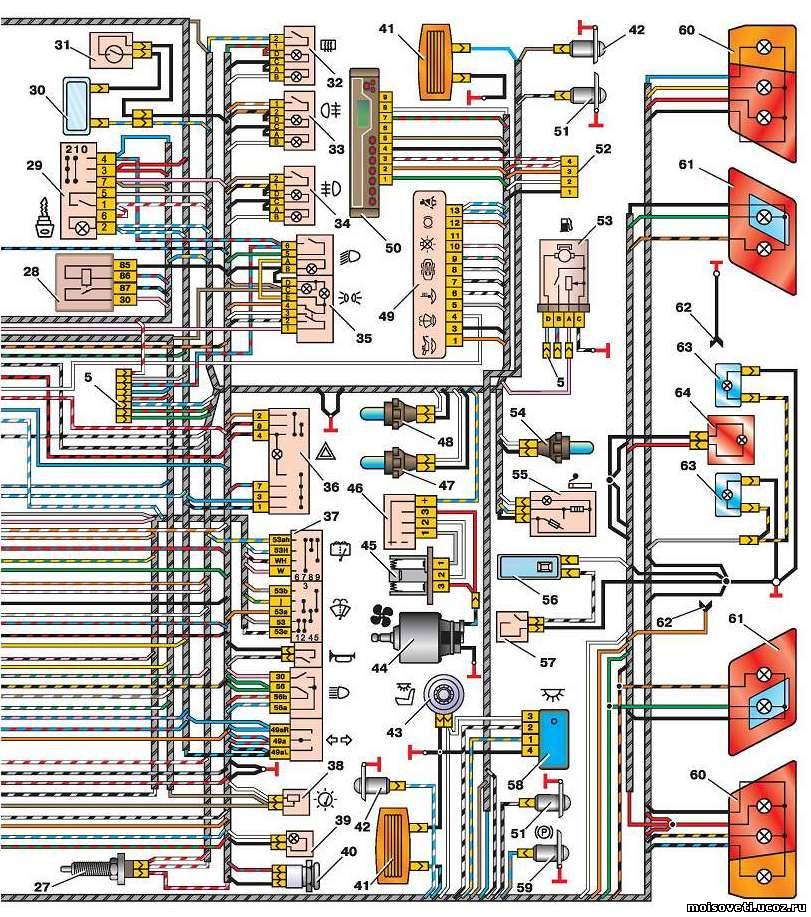

Схема проводки ваз 2114
Описание к схеме электрооборудования автомобиля ВАЗ 2114 инжектор 8 клапанов

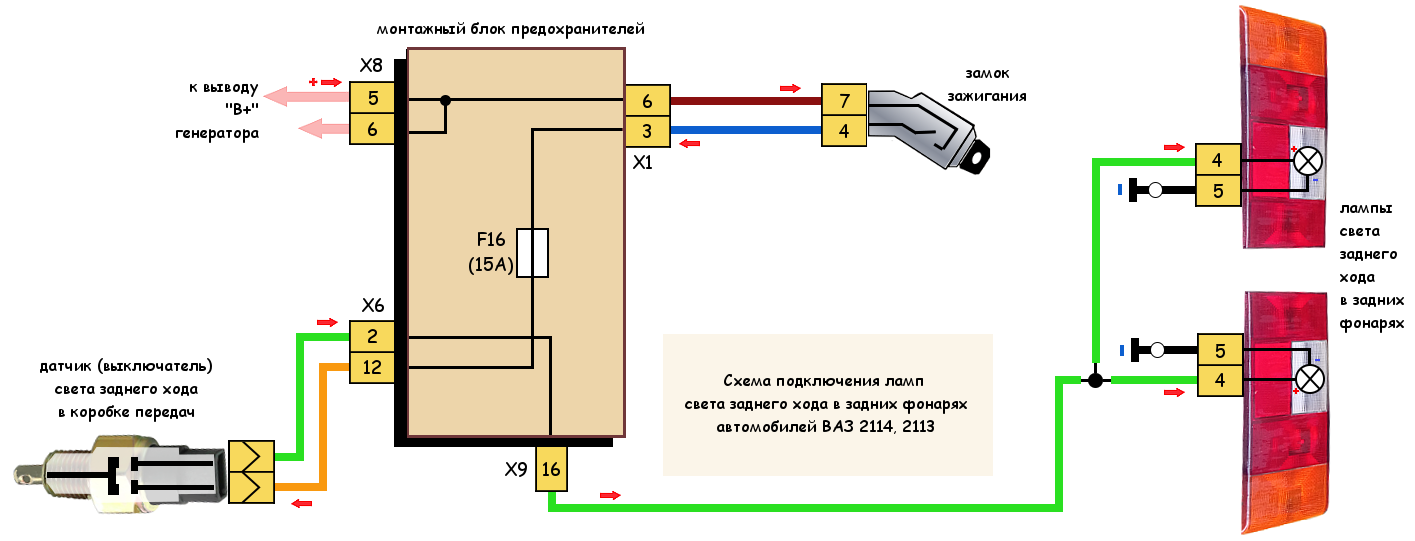

Номер на схеме | Наименование/описание |
1 | Блок фар автомобиля |
2 | Моторедукторы очистителей фар* |
3 | Фары (осветительные приборы) противотуманные* |
4 | Температурный датчик окружающей среды |
5 | Звуковые сигналы |
6 | Выключатель осветительного прибора моторного отсека |
7 | Электродвигатель, приводящий в движение вентилятор системы охлаждения |
8 | Автомобильный генератор |
9 | Датчик, сигнализирующий о недостаточном количестве масла |
10 | Датчик, определяющий уровень омывающей жидкости |
11 | Датчик, определяющий степень износа колодок переднего тормоза |
12 | Наконечники проводки ВАЗ 2114, которая соединена с общим насосом омывателя стекол ** |
13 | Насос омывателя ветрового стекла автомобиля |
14 | Насос омывателя фар* |
15 | Наконечники проводки, необходимые для соединения с насосом омывателя заднего стекла для автомобилей ВАЗ 2113 и ВАЗ 2114 |
16 | Датчик, сигнализирующий о недостаточном давлении масла в системе |
17 | Осветительный прибор моторного отсека |
18 | Наконечник кабеля, необходимый для соединения со жгутом проводов системы зажигания автомобилей ВАЗ 2114 с карбюраторным двигателем или со жгутом проводки системы управления двигателем |
19 | Моторедуктор очистителя ветрового стекла |
20 | Автомобильный стартер ВАЗ 2114 |
21 | |
22 | Температурный датчик жидкости системы охлаждения ВАЗ 2114 |
23 | Выключатель осветительных приборов заднего хода автомобиля |
24 | Датчик, сигнализирующий о недостаточном уровне жидкости в тормозной системе автомобиля |
25 | Аккумуляторная батарея (АКБ) |
26 | Датчик, сигнализирующий о недостаточном уровне жидкости в охладительной системе автомобиля |
27 | Реле включения противотуманных осветительных приборов |
28 | Блок монтажный |
29 | Выключатель стоп-сигнала автомобиля |
30 | Розетка для коммутации шнура переносной лампы (штепсельная) |
31 | Осветительный прибор для шкалы гидрокорректора фар |
32 | Выключатель лампы сигнализатора стояночного тормоза |
33 | Колодка для подключения лампы подсветки |
34 | Выключатель осветителей приборов автомобиля |
35 | Выключатель подрулевой |
36 | Устройство отключения аварийной сигнализации |
37 | Реле обогревательного элемента передних сидений автомобиля |
38 | Устройство отключения зажигания |
39 | Предохраняющее устройство цепи задних противотуманных осветительных приборов |
40 | Предохраняющее устройство цепи обогревательных элементов передних сидений |
41 | Предохраняющее устройство цепи блокировки дверных замков |
42 | Осветительный прибор передней пепельницы |
43 | Реле зажигания автомобиля |
44 | Устройство для прикуривания сигарет |
45 | Осветительный прибор вещевого ящика |
46 | Выключатель осветительного прибора вещевого ящика |
47 | Электродвигатель вентилятора воздушного отопителя салона автомобиля |
48 | Дополнительный резистор двигателя вентилятора воздушного отопителя |
49 | Переключатель вентилятора воздушного отопителя |
50 | Осветительный прибор переключателя воздушного отопителя салона |
51 | Осветительный прибор подсветки рычагов воздушного отопителя |
52 | Моторедукторы системы электронных стеклоподъемных механизмов передних дверей |
53 | Переключатель электронного стеклоподъемного механизма передней двери (располагается в правой передней дверце автомобиля) |
54 | Моторедукторы блокировки дверных замков передних дверей |
55 | Электропроводка, подключаемая к правому переднему громкоговорителю |
56 | Моторедукторы блокировки дверных замков задних дверей |
57 | Электропроводка, подключаемая к правому заднему громкоговорителю |
58 | Устройство для управления блокировкой дверных замков автомобиля |
59 | Соединяемые с радиоаппаратурой кабеля |
60 | Выключатель очистителей фар* |
61 | Выключатель обогревательного элемента заднего стекла |
62 | Реле включения задних противотуманных осветительных приборов |
63 | Колодка, подключаемая к обогревательному элементу переднего правого сидения |
64 | Выключатель задних противотуманных осветительных приборов |
65 | Выключатель обогревательного элемента переднего правого сидения |
66 | Выключатель противотуманных осветительных приборов* |
67 | Выключатель наружных осветительных приборов |
68 | Выключатель обогревательного элемента переднего левого сидения |
69 | Колодка, подключаемая к обогревательному элементу переднего левого сидения |
70 | Кабеля для подключения к переднему левому громкоговорителю |
71 | Переключатель электронного стеклоподъемного механизма передней левой двери (установлен в левой двери) |
72 | Переключатель электронного стеклоподъемного механизма передней левой двери (установлен в левой двери) |
73 | Кабеля для подключения заднего левого громкоговорителя |
74 | Указатели поворотов боковые |
75 | Выключатель плафона на стойках передних дверей |
76 | Выключатель плафона на стойках задних дверей |
77 | Плафон |
78 | Плафон индивидуального освещения салона автомобиля |
79 | Колодка для соединения со жгутом электропроводки бензонасоса автомобиля |
80 | Выключатель осветительного прибора багажника |
81 | Комбинация приборов автомобиля ВАЗ 2114 |
82 | Осветительный прибор багажника |
83 | Блок индикации бортовой системы контроля автомобиля |
84 | Маршрутный компьютер ВАЗ 2114* |
85 | Колодка для соединения со жгутом электропроводки системы управления ДВС |
86 | Задние наружные осветительные приборы |
87 | Задние внутренние осветительные приборы |
88 | Колодка для соединения с обогревательным элементом заднего стекла |
89 | Осветительные приборы номерных знаков |
90 | Сигнал торможения (дополнительный), который установлен в спойлере автомобиля ВАЗ 2114 |
Условная нумерация штекеров в колодках
Обозначение | Описание |
А | Блок фар и их очистителей автомобиля ВАЗ 2114 |
Б | Устройства для прикуривания |
В | Монтажного блока ВАЗ 2114, комбинации приборов, устройства отключения зажигания ВАЗ 2114, очистителя ветрового стекла и прочих узлов электронного оборудования автомобиля (нумерация аналогична для колодок с другим числом штекеров) |
Г | Реле включения задних противотуманных осветительных приборов |
Д | Устройство отключения аварийной сигнализации |
Е | Моторедукторы электронных стеклоподъемников и блокировочных элементов дверных замков |
Ж | Плафона осветительного оборудования салона |
Вторые концы белых кабелей в жгуте электропроводки приборной панели сведены в одну точку. К ней подключен выключатель осветителей приборов (за исключением кабеля белого цвета, подключенного к штекеру «4» колодки «Х2» монтажного блока (28) и к блоку индикации бортовой системы контроля (83). Вторые концы кабелей черного цвета также сведены в точки, которые соединены с массой.
Вторые концы кабелей желтого цвета с полоской голубого цвета сведены в точку, которая соединена со штекером «4» колодки «Х1» монтажного блока автомобиля ВАЗ 2114. Вторые концы кабелей белого цвета с полосками красного цвета сведены в тому, которая соединена со штекером «10» колодки «Х4» монтажного блока автомобиля ВАЗ 2114. Вторые концы кабелей оранжевого цвета сведены в точку, которая подключена к штекеру «3» колодки «Х4» монтажного блока автомобиля ВАЗ 2114.
Примечания
*Могут быть установлены в автомобилях ВАЗ 2115.
**В автомобилях ВАЗ 2115 различной комплектации может быть установлен единственный общий насос омывателя и клапаны электромагнитные омывателей фар и ветрового стекла (также, как на моделях ВАЗ 2108, ВАЗ 2109). Тогда колодки (12) соединяют с насосом омывателя, а кабели, подключаемые насосам (13) и (14), соединяют со соответствующими электромагнитными клапанами.
Оцените автора
Ремонт ВАЗ 2110 инжектор 8 клапанов
Замена ремня грм 2110 8 клапанов Автомобильные.
Ремонт двигателя ваз 2110 8 клапанов инжектор своими руками видео.
Ремонт стоек ваз 2109 видео.
Купить форсунки на ваз 2110 8 клапанов.
Р’РђР- 2110 2000 в Черкассах.
Кузов не гнилой, днище в норме.
устройство шестнадцати клапанной головки цилиндров ваз 2110.
Почему троит двигатель ваз 2112 инжектор.
Запчасти на ваз 2110 16 клапанов цена — 59c5.
Реле ваз 2110 инжектор где находится фото.
Инжектор, Цвет мурена, Тонировка полукруг, На литье, Состояние авто хорошее…
Объем масла в двигателе ваз 2110.
Ваз 2109 — электрическая схема подключения генератора ВАЗ.
Сколько стоит датчик холостого хода на ваз 2110.
Инжектор с 8-клапанами объемом 1.5 литра получил индекс двигателя ВАЗ-2111,…
Снятие распределительного вала двигателей ВАЗ-2110, -2111.
Система охлаждения ваз 2110 инжектор 8 клапанов.
Как поменять личинку на багажнике ваз 2114.
Схема подачи топлива на инжектор автомобиля 2110.
ВАЗ 2110.
Ваз 2112: неисправность инжектора устраняем самостоятельно.
Ваз 2110 двухходовой клапан фото устройство.
ваз 2110 2001 купить в ставропольском.
Ремонт двигателя ваз 2110 8 клапанов своими.
ВАЗ 21213 РУКОВОДСТВО ПО РЕМОНТУ Pdf Скачать
Содержание
223страница из 223
- Содержание
- Оглавление
- Поиск неисправностей
- Закладки
Advertisement
Table of Contents
Vehicle View
Table of Contents
About this Manual
Section 1.
General Data
Technical Specifications
Braking System
Размеры
Секция 2. Двигатель
Двигатель сбой
Двигатели.
Повышенный шум работы распределительного вала
Недостаточное давление масла на холостом ходу прогретого двигателя
Стук впускных или выпускных клапанов
Основной подшипник, стучащий
Перегрев двигателя
Чрезмерное потребление топлива
Экспрессивное потребление масла
Внешний охлаждающий выпуск.
Разборка двигателя
Сборка двигателя
Осмотр и ремонт блока цилиндров
Двигатель после капитального ремонта
Инспекция двигателя в транспортных средствах после капитального ремонта
Поршни и соединительные стержни Описание
и подключаемые шатуны Demantling и EnbeSembly
25Описание конструкции коленчатого вала и маховика
Проверка и капитальный ремонт коленчатого вала и маховика
Цилиндр головки и шестерня для головки и клапана Описание
Общее описание
Корректировка зазора клапана
головка цилиндра — привод и переоборудование
Cylinder -Head -Hear -Hearmbly -Hearmbly -Hearmbly -Hearmbly
29.Распредвал и шестерня привода ГРМ
Замена цепи
Регулировка натяжения цепи
Проверка распределительного вала и ворота.
Регулировка натяжения приводного ремня водяного насоса
Замена моторного масла
Система смазки
Oil Pump
Radiator
Oil Pump Shaft and Drive Gears
Crankcase Emission Ventilation System
Air Cleaner and Temperature Regulator
Fuel Pump
Топливная система
Топливный бак
Карбюратор
Система холостого хода и система коррекции воздуха
Основная система измерения
Насос ускорителя
Системы коррекции воздуха
Full Trottle Enrichmment (Econostat)
- 9.
. Карбюратор — Разборка
Карбюратор — Снятие и установка
Тяга карбюратора
Очистка и проверка компонентов карбюратора
Компоненты крышки карбюраторов
Карбюратор — Регулировка и проверка
Карбюратор — EneeSembly
CHOKE CONTROLSE
.
Проверка запорной тяги вторичного ствола
6666666666666666666666666. Коленчатый вал и маховик

Система рециркуляции отработавших газов
Выхлопная система
Глава 3. Силовая поезд
Сцепление
- .
Прокрутка сцепления)
Прокачка гидравлической системы сцепления
Сцепление в сборе — снятие и установка
Clutch Inspection
Master and Slave Cylinders — Removal and Refitting
Checking the Leak-Proofness of the Front Sealing Ring
Checking the Leak-Proofness of the Rear Sealing Ring
Clutch Master Cylinder — Bench-Check
Разборка, проверка, ремонт, повторная сборка главного и вспомогательного цилиндров
Трудности при включении шестерен
Gearbox Removal and Refitting
Jumps out of Gear or Incomplete Clutch Engagement
Noise in Gearbox
Gearbox Dismantling and Reassembly
Gear Shift Mechanism Diagram
Gearbox Inspection
Выходной вал в разобранном виде
Механизм переключения передач
Механизм переключения передач и рычаг
Перехищение Circlip на выходном валу
Переключение жесткой передачи или дифференциальной блокировки
Шум при повороте или проскальзывании колеса
Диагностика разломов для переноса
Вибрация переносительной коробки и кузово.
Подбор толщины регулировочной шайбы
Самопроизвольное отключение блокировки шестерни или дифференциала
Раздаточная коробка – снятие, установка и центровка
Переносная коробка / автомобиль.
Установка раздаточной коробки
Установка раздаточной коробки на транспортном средстве
Дифференциал, покомпонентное изображение
приводной вал и компоненты уместного вала
Отдавливание подшипника от дифференциального корпуса
. Повторная комплекта Резкое ускорение или переключение передач
Осмотр раздаточной коробки
Демонтаж карданной передачи
Снятие и установка карданной передачи
Noise and Vibration of Propeller Shafts
Drive Line Reassembly
Shaft Balance
Rear Axle Beam Inspection
Rear Axle Dismantling and Reassembly
Rear Axle Fault Diagnosis
Снятие и установка заднего моста
Снятие и установка полуосей
Выпрямление балки заднего моста
Собранная сбоя оси
- 10
Основные шахты оси
Удаление кольца Стоп
ИЗМЕРЕНИЕ ГИНАЛИЗА
666661026 2-й измерение.
Демонтаж шестерни
Установка редуктора
Снятие редуктора
Сборка дифференциала
Проверка компонентов редуктора
Резервная редуктора. Соберите
Переплаты и регулировку приводной шестерни
Создание задних опор Корпус
Регулировка бокового зазора в зацеплении шестерен главной передачи
Предварительный натяг подшипников корпуса дифференциала
Final Drive Gear Teeth Mesh Pattern Check
Bearing Pattern in Final Drive Gear Mesh
Replacing the Driving Gear Sealing
Front Axle Dismantling
Front Axle Fault Diagnosis
Осмотр переднего моста
Снятие и установка переднего моста
Передний привод
Передний привод Разборка и сборка
Диагностика разломов переднего колеса
Снижение и переоборудование переднего колеса
- .
ГЛАВА 4.

Шумо «Жесткость» подвески
Блуждание автомобиля
Диагностика неисправностей колесных подвесок
Утечка жидкости из амортизатора
Shock-Absorber Knock and Siveak
Un-Even Tire Thtear
Колесо.
Визг шин на поворотах
Проверка и регулировка угла установки переднего колеса
Проверка и регулировка зазора подшипника ступицы переднего колеса
Губ -подшипник переднего колеса Вновь обновляя смазку
Балансировать колеса
Снятие передней подвески и компенсация
.
nemantemens
- 2929
- 26929.
. Подвеска. Узлы подвески
Замена сайлентблоков
Снятие и установка задней подвески
Rear Suspension Inspection
Shock-Absorbers Bench-Test
Shock-Absorber — Inspection of Components
Shock-Absorber Dismantle and Reassembly
Chapter 5. Steering
Чрезмерный свободный ход рулевого колеса
Диагностика неисправностей рулевого управления
Тугой руль
Транспортное механизм.
Зазор в червячных подшипниках рулевого механизма
Снятие и установка рулевого механизма
Разборка и сборка рулевого механизма
Проверка и ремонт механизма рулевого механизма
Кронштейн с рулем на холостом ходу
Рулевой вал и повторный комплекс
и Balljoints
6666.
Глава 6 Тормозная система
Неполное отпускание тормоза на всех колесах
Заедание одного колеса при отпущенной педали тормоза
Транспортный бродяга или заскоп при торможении
Сервуарам для тормоза
Регулировка ручного тормоза
.
Положение
10101010101010101010101010 гг.Прокачка гидравлической системы
Кронштейн педали сцепления и тормоза Снятие, разборка, повторная сборка
Master Cylinder
Сервуал. Замена тормозных колодок
Сборка и установка задних тормозов
Снятие и разборка задних тормозов
Колесные цилиндры демонтируют и повторно объединяют
Колесные цилиндры. Проверка компонентов
Регулятор давления задних тормозов10
Цель-пластин
26262626262626262626262626262626262696269262626. Диск- 262626262696262662626.
Цепи, защищенные предохранителями
26262626. Диск
Проводка и предохранители
Глава 7. Электрическая система
Electrical System Diagram
Battery Charge Level Check
Battery Specification
Dry-Storage Battery — Putting into Operation
Electrolyte Level Check
Battery Charging
Характеристики генератора
Диагностика неисправностей генератора
Генератор шумит
Проверка генератора
ПРЕДУПРЕЖДЕНИЕ СВЕТИЙ ЗАЯВЛЕНИЕ ИЛИ НАДЕЖИНАЯ С помощью двигателя
Генератор — тест на осциллограф
Полевые намотки на поставке
- 101101102020202020202020202020202020202020202020202020201102020110202020102020110202.
estors Testing Diodes.
Демонтаж генератора
Капитальный ремонт генератора
Проверка конденсаторов
Регулятор напряжения — тестирование
РАБОТАЦИЯ ГЕНтратора
- . Врезка и демонтаж
Стартер — стендовые испытания
Стартер шумит
Перестроительный капитальный ремонт
Система зажигания Описание
Стартовые компоненты Проверка
Двигатель работает неустойчиво или в киосках на высокой скорости
Двигатель.
Диагностика неисправностей системы зажигания
Двигатель глохнет на всех скоростях
Двигатель не работает или работает вяло
Ignition Timing — Adjustment
Wiring Diagram of Ignition System
Ignition Components — Bench Testing
Ignition Distributor
Ignition Coil
Spark Control Module
Spark Свечи
Цепи, активируемые при различных положениях замка зажигания
Замок зажигания
Освещение и передача сигналов
Подавляющие компоненты — Тестирование
Диаграмма проводки для индикаторов направления и флеш -флешкоти
Фары не загораются
Рычаги рулевой колонки не переключаются между положениями
Turn Signal Self-Canceling Device Inoperative
Bulb Replacement
Hydraulic Headlight Adjuster
Steering Column Combination Switch
Headlamp-On Relay
Indicators Flasher Relay
Диагностика неисправностей стеклоочистителей/омывателей ветрового стекла
Щетки не работают при работающем двигателе
Непрерывная работа щеток стеклоочистителей в прерывистом режиме
Windscreen Wiper — Removal and Refitting
Windscreen Wiper Motor Components
Headlight Wipe/Wash
Windscreen Wiper Relay
Wiper Motor Dismantling, Reassembly and Inspection
Wiring Diagram для стеклоочистителя/омывателя фар
Двигатель вентилятора отопителя
Стеклоочиститель/омыватель и обогрев заднего стекла, прикуриватель
Blower Motor Fault Diagnosis
Blower Motor Specification
Instruments
Warning Light Failure
Instrument Cluster Removal and Refitting
Coolant Temperature Gauge
Fuel Gauge
Диагностика неисправностей приборов
Данные проверки спидометра
Соленоид карбюратора — управление
Спецификация отправителя температуры охлаждающей жидкости
Электронные тестирование блока управления
Отправитель на дальности на топливе
Диагностика разломов кузова

АВТОМОБИЛИ ВАЗ
ВАЗ-21213, ВАЗ-21214, ВАЗ-21214-20, ВАЗ-21215
РУКОВОДСТВО ПО РЕМОНТУ
Содержание
Предыдущая страница
Следующая страница
Оглавление
Оглавление для Ваз 21213
Данное руководство также подходит для:
2121421214-2021215Ваз-21213Ваз-21214Ваз-21214-20… Показать все
Датчики ВАЗ 2115 по их назначению неисправности. Датчик положения коленвала ВАЗ
Для эффективной работы инжекторного силового агрегата в систему автомобиля ВАЗ-2114 включено большое количество различных механизмов и устройств автоматики. Нельзя сказать, что «четырнадцатая» машина до отказа напичкана электроникой, но если заглянуть под капот, то можно найти всевозможные датчики ВАЗ-2114 8 клапанов форсунок.
Основное назначение электроники — контроль состояния узлов и агрегатов автомобиля. Полученные данные передаются в главный «мозговой» центр автомобиля. Благодаря такому подходу водителю больше не нужно долго и изнурительно искать причины отклонения в работе той или иной системы. Вся информация будет предоставлена ЭБУ. Какие датчики участвуют в работе ВАЗ-2114 и где они находятся?
Общие сведения о датчиках ВАЗ-2114
Датчики внешне представляют собой небольшие механизмы. Однако их роль в работе всей системы автомобиля просто колоссальна. Они сигнализируют об остатке топлива в бензобаке, сообщают водителю температуру охлаждающей жидкости, определяют положение различных элементов двигателя в определенном режиме работы. Для того, чтобы хорошо знать свой автомобиль и понимать, что может выйти из строя в той или иной ситуации, необходимо знать весь перечень задействованных в системе механизмов.
Перечислим все датчики на ВАЗ-2114 инжектор 8 клапанов, какие самые важные:
- положения коленвала.
- Датчик положения распредвала.
- ДТОЖ.
- скоростей.
- Холостой ход.
- ДМРВ.
- Лямбда-зонд.
Эти устройства в большинстве случаев расположены в моторном отсеке. Практически все они устанавливаются на заводе при сборке автомобиля. Но водитель сам может установить какие-то датчики в любое подходящее для этого время. Также важно знать, как работает каждое из этих устройств, и какую основную задачу оно выполняет.
Часто можно услышать, как водители с многолетним стажем называют этот механизм не иначе как датчиком синхронизации. Такое название происходит от принципа работы устройства. В задачи ДПКВ входит синхронизация работы электронного блока и газораспределительного механизма.
На ВАЗ-2114 устанавливается ДПКВ индуктивного типа. Стоимость такого датчика относительно невелика. В случае выхода из строя жизненно важного для автомобиля контроллера большинство водителей предпочитают сразу заменить устройство на новое.
Если ДПКВ выйдет из строя, то дальнейшая эксплуатация автомобиля станет невозможной. Без этого механизма система подачи топлива перестанет работать, потому что ЭБУ не получит информацию о том, когда необходимо дать команду на впрыск топлива в цилиндры. Расположение ДПКВ – в непосредственной близости от распределительного вала.
За подачу топлива в систему автомобиля ВАЗ-2114 отвечает электроника. Без ДПДЗ блок управления не сможет определить оптимальное время подачи бензина. Отклонения от корректной работы ДПДЗ приводят к увеличению количества потребляемого топлива. От угла расположения ДЗ зависит работа многих других систем авто: охлаждение, подача топлива.
ДПДЗ расположен рядом с датчиком холостого хода. В «четырнадцатой» системе работа этих двух устройств тесно связана.
При поломках ДПДЗ автомобиль начинает дергаться при определенном положении заслонки, также отмечается нестабильность работы двигателя. Все датчики ВАЗ-2114 8 клапанов в своей работе сопряжены, поэтому два разных прибора иногда имеют одинаковые симптомы неисправности. При появлении признаков поломки необходимо комплексно подойти к проверке всех контроллеров.
Датчик положения распредвала
Этот механизм находится возле блока цилиндров. Основная задача – передать данные в ЭБУ относительно текущего рабочего цикла. Среди специалистов механизм называют датчиком Холла. Работа устройства основана на следующем принципе: в соответствии с расположением коленчатого вала определяется положение газораспределительного механизма. Данные, полученные датчиком, передаются в электронный блок. Впрыскивается топливо, после чего смесь воспламеняется.
Датчик детонации, ДТОЖ, скорости и другие
Помимо вышеперечисленных механизмов, в различных уголках моторного отсека можно найти и другие очень важные устройства. Расположение датчиков инжектор ВАЗ-2114 достаточно хаотичное, одни расположены непосредственно на силовом агрегате, вторые в других местах — коробка передач, на электросхемах.
К другим важным механизмам относятся:
Это основные и наиболее значимые датчики в «четырнадцатой» системе. Также стоит упомянуть ДУТ, играющий важную роль – он определяет уровень бензина в баке автомобиля. С этим устройством у отечественных водителей часто возникают трудности. Иногда работает некорректно, дезинформирует. Но, как правило, ДУТ ломается на старых автомобилях. Отремонтировать механизм можно самостоятельно, но все зависит от серьезности поломки.
Полезное видео
Дополнительную полезную информацию вы можете узнать из видео ниже:
Вывод
Подводя итог, стоит сказать, что датчики на ВАЗ-2114 инжектор 8 клапанов расположены в разных частях общей конструкции машина. Все они играют чрезвычайно важную роль, их работа построена под электронным блоком управления. В случае поломки любого контроллера водитель почувствует странности в поведении автомобиля. В любой момент можно диагностировать и считать ошибки ЭБУ.
Датчик | Местоположение |
Положение коленчатого вала (датчик фаз газораспределения) | Рядом с приводным шкивом электрогенератора |
Положения дроссельной заслонки | На корпус дроссельной заслонки |
Положение распредвала (датчик фаз) | Возле крышки ГБЦ, если смотреть со стороны воздушного фильтра |
Взрывы | Между 2 и 3 цилиндрами возле вентилятора |
Температура охлаждающей жидкости (датчик температуры двигателя) | Возле вкусного патрубка рубашки охлаждения ГБЦ |
Скорости | На редуктор |
Холостой ход (IAC) | Рядом с дроссельным клапаном на дроссельном узле |
Рядом с большой впускной трубой, непосредственно на корпусе воздушного фильтра | |
Кислород (лямбда-зонд) | Перед резонатором во впускном коллекторе системы выпуска |
Давление масла | На 8-клапанных двигателях, расположен под клапанной крышкой в головке блока цилиндров |
уровень тормозной жидкости | Это поплавковое устройство, расположенное внутри бачка с тормозной жидкостью.![]() |
Ремонт и обслуживание датчиков ВАЗ-2114 можно разделить на три группы.
Датчик температуры охлаждающей жидкости представляет собой термистор (резистор, сопротивление которого изменяется в зависимости от температуры). Датчик вкручивается в корпус термостата и подключается к ЭБУ. При низких температурах сопротивление датчика высокое, а при высоких — низкое (табл. 10.5).
ЭБУ рассчитывает температуру охлаждающей жидкости по падению напряжения на датчике. На холодном двигателе падение напряжения высокое, а на прогретом — низкое.
Таблица 10.5 Зависимость сопротивления датчика температуры охлаждающей жидкости от температуры
Температура охлаждающей жидкости влияет на большинство характеристик, контролируемых ЭБУ.
Для замены датчика потребуется ключ «на 19».
2. Частично слейте охлаждающую жидкость из радиатора.
3. Для удобства снимите воздушный фильтр (см. «Снятие и установка воздушного фильтра» ).
8. Охладите датчик до температуры окружающей среды. Подключите тестер в режиме омметра к клеммам датчика и измерьте его сопротивление. Измерьте термометром текущую температуру воздуха и сравните полученные значения с таблицей. 10.5. Если сопротивление отклоняется от нормы, замените датчик. | 9. Для измерения сопротивления на клеммах датчика при различных температурных режимах опустите датчик в горячую воду и проверьте изменение его сопротивления при остывании воды, контролируя температуру воды термометром. Номинальные значения сопротивления при различных температурах приведены в табл. 10.5. |
10. Установите датчик в порядке, обратном снятию.
11. Залейте охлаждающую жидкость.
Датчик детонации , прикрепленный к верхней части блока цилиндров, обнаруживает ненормальную вибрацию (стук) в двигателе.
Чувствительным элементом датчика является пьезоэлектрическая пластина. При возникновении детонации на выходе датчика формируются импульсы напряжения, которые нарастают с увеличением интенсивности детонационных воздействий. ЭБУ на основании сигнала датчика регулирует угол опережения зажигания для устранения детонационных вспышек топлива.
Для замены датчика понадобится ключ «на 13».
1. Отсоедините провод от минусовой клеммы аккумуляторной батареи.
6. Установите датчик в обратной последовательности, ввернув болт его крепления и затянув его моментом 10,4–24,2 Н·м.
Датчик массового расхода воздуха (ДМРВ) , расположенный между воздушным фильтром и патрубком подачи воздуха.
Сигнал датчика представляет собой напряжение постоянного тока, значение которого зависит от количества воздуха, проходящего через датчик.
В ДМРВ встроен датчик температуры воздуха, чувствительным элементом которого является терморезистор, установленный в воздушном потоке. При низких температурах сопротивление датчика высокое, а при высоких — низкое (табл. 10.6).
Таблица 10.6 Зависимость сопротивления датчика температуры воздуха от температуры всасываемого воздуха (допустимая погрешность 10 %)
При неисправности датчика температуры воздуха ЭБУ запоминает код ошибки и включает сигнальную лампу, а показания неисправной подменяет датчик с фиксированным значением температуры воздуха 33°С.
Для замены датчика потребуются: ключ «на 10», крестовая отвертка.
1. Отсоедините провод от минусовой клеммы аккумуляторной батареи.
8. Снимите резиновую прокладку и внимательно осмотрите состояние ее краев, так как их повреждение может привести к утечке воздуха в обход воздушного фильтра. Во время движения воздух содержит множество мелких механических частиц, которые могут повредить ДМРВ и, как следствие, привести к перебоям в работе двигателя.
9. Перед установкой датчика сначала наденьте на него резиновое уплотнение и только потом закрепите датчик на воздушном фильтре.
Датчик скорости автомобиля , установленный на коробке передач. При вращении ведущих колес датчик скорости вырабатывает 6 импульсов на 1 м пробега автомобиля, а ЭБУ определяет скорость автомобиля по частоте импульсов.
1. Отсоедините провод от минусовой клеммы аккумуляторной батареи.
6. Установите датчик в порядке, обратном снятию.
Датчик положения дроссельной заслонки (TPS) , установленный сбоку узла дроссельной заслонки и соединенный с осью дроссельной заслонки. Он представляет собой потенциометр, на один конец которого подается «плюс» питающего напряжения (5 В), другой его конец соединен с «землей». С третьего выхода потенциометра (с ползунка) идет выходной сигнал на ЭБУ. При повороте дроссельной заслонки (от воздействия на педаль управления) меняется напряжение на выходе датчика. При закрытой дроссельной заслонке оно ниже 0,6 В. При открывании дроссельной заслонки напряжение на выходе датчика повышается и должно быть более 4,4 В при полностью открытой дроссельной заслонке. Контролируя выходное напряжение датчика, ЭБУ корректирует подачу топлива в зависимости от угла открытия дроссельной заслонки (т.е. по желанию водителя). ДПДЗ не требует регулировки, так как электронный блок воспринимает холостой ход (т.е. полное закрытие дроссельной заслонки) как нулевую отметку.
В случае отказа датчика дроссельной заслонки ЭБУ запоминает код неисправности датчика, включает сигнальную лампу «ПРОВЕРЬТЕ ДВИГАТЕЛЬ» и рассчитывает ожидаемое значение угла открытия дроссельной заслонки по частоте вращения коленчатого вала и сигналу массового расхода воздуха.
Чтобы заменить датчик, выполните следующие действия.
1. Отсоедините провод от минусовой клеммы аккумуляторной батареи.
6. Установите датчик в порядке, обратном снятию. Обратите внимание на состояние уплотнительного кольца из поролона: если оно повреждено, замените его новым.
Регулятор холостого хода (IAC) регулирует холостой ход коленчатого вала, контролируя количество воздуха, подаваемого в обход закрытой дроссельной заслонки. Он состоит из двухполюсного шагового двигателя и соединенного с ним конусного клапана. Клапан выдвигается или втягивается в соответствии с сигналами от ECU. Полностью выдвинутая игла регулятора (соответствующая 0 ступеням) перекрывает поток воздуха. При втягивании иглы обеспечивается поток воздуха, пропорциональный количеству шагов, на которые игла отходит от седла.
Замена РХХ описана в разд. 5 «Двигатель» (см. «Замена регулятора холостого хода» , с. 134).
Датчик положения коленчатого вала индуктивного типа, предназначен для измерения частоты вращения и положения коленчатого вала. Датчик установлен на крышке масляного насоса напротив установочного диска на шкиве привода генератора. Ведущий диск представляет собой зубчатое колесо с 58 равноудаленными (6°) полостями. При этом шаге на диске размещается 60 зубцов, два зубца срезаются для создания синхронизирующего импульса («опорного» импульса), необходимого для согласования работы регулятора с ВМТ поршней в 1-м и 4-м цилиндры.
При вращении коленчатого вала зубья изменяют магнитное поле датчика, индуцируя импульсы напряжения переменного тока. Установочный зазор между сердечником датчика и зубцом диска должен быть в пределах (1 ± 0,2) мм. ЭБУ посылает импульсы на форсунки на основании сигналов датчика.
Для замены датчика потребуется ключ «на 10».
1. Отсоедините провод от минусовой клеммы аккумуляторной батареи.
6. Измерьте сопротивление датчика. Сопротивление исправного датчика должно быть 500-700 Ом. Если показания тестера намного ниже, то вероятно межвитковое замыкание в обмотке, а если наоборот высокое или тестер показывает бесконечность (см. фото), то контакты внутри датчика нарушены или есть Обрыв обмотки индукционной катушки. И в первом, и во втором случае датчик подлежит замене.
7. Установите датчик в порядке, обратном снятию.
Датчик кислорода контрольный используется в системе впрыска топлива с обратной связью и устанавливается в верхней части коллектора. Для корректировки расчетов длительности импульсов впрыска используется информация о наличии кислорода в выхлопных газах, эту информацию обеспечивает контрольный датчик концентрации кислорода. Кислород, содержащийся в выхлопных газах, вступает в реакцию с датчиком кислорода, создавая разность потенциалов на выходе датчика. Оно варьируется примерно от 0,1 В (высокое содержание кислорода — обедненная смесь) до 0,9 В.V (мало кислорода — богатая смесь).
Для нормальной работы температура датчика должна быть не ниже 300 °C. Поэтому для быстрого прогрева после запуска двигателя в датчик встроен нагревательный элемент.
Контролируя выходное напряжение датчика концентрации кислорода, контроллер определяет, какую команду на корректировку состава рабочей смеси подавать на форсунки. Если смесь бедная (низкая разность потенциалов на выходе датчика), то контроллер дает команду на обогащение смеси; если смесь богатая (большая разность потенциалов) — к обеднению смеси.
Для замены контрольного датчика концентрации кислорода потребуется ключ «на 22».
1. Отсоедините провод от минусовой клеммы аккумуляторной батареи.
Всем доброго времени суток! Я нашел эту информацию, она может быть полезной для меня!
Датчики (ВАЗ инжектор)
Любая система впрыска (ВАЗ 2108, 2109, 2110, 2111, 2112, 2113, 2114, 2115, НИВА…) включает набор датчиков для сбора информации о состоянии и режим работы мотора.
ДАТЧИК МАССОВОГО РАСХОДА ВОЗДУХА (ДМРВ) ВАЗ
Датчик массового расхода воздуха (ДМРВ) ВАЗ устанавливается на корпус воздушного фильтра. Датчик массового расхода воздуха (MAF) измеряет количество воздуха, поступающего в двигатель, в кг/ч. Аппарат вполне надежный. Главный враг – всасываемая вместе с воздухом влага. Основная неисправность датчика массового расхода воздуха (ДМРВ) – завышение показаний на малых скоростях на 10 – 20 %. Это приводит к нестабильной работе двигателя на холостом ходу, остановке после режимов мощности, возможны проблемы с запуском. Занижение показаний датчика массового расхода воздуха (ДМРВ) в режимах мощности приводит к «глупости» двигателя и увеличению расхода топлива. Типичное значение расхода воздуха на холостом ходу составляет 8-10 кг/ч. При 3000 об/мин — 28-32 кг/час. Подробнее…
Цена: 2000 руб. (Стоимость датчика с установкой и проверкой работоспособности)
ДАТЧИК ПОЛОЖЕНИЯ ДРОССЕЛЬНОЙ ЗАСЛОНКИ ВАЗ
Датчик положения дроссельной заслонки ВАЗ установлен со стороны одной оси дроссельной трубы как привод дроссельной заслонки. Датчик положения дроссельной заслонки считывает положение дроссельной заслонки. Главные враги датчика положения дроссельной заслонки – производитель датчика и мойщики двигателей. Срок службы датчика положения дроссельной заслонки совершенно непредсказуем. Нарушения в работе датчика положения дроссельной заслонки проявляются в повышенных оборотах холостого хода, в рывках и провалах при малых нагрузках. Подробнее…
ДАТЧИК ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ ВАЗ
Датчик температуры охлаждающей жидкости ВАЗ устанавливается между головкой блока и термостатом. Датчик температуры охлаждающей жидкости имеет два контакта (в отличие от одноконтактного датчика температуры панели приборов, который рядом, не перепутайте). Основное функциональное назначение датчика температуры охлаждающей жидкости сродни «подсосу» на карбюраторе — чем холоднее двигатель, тем богаче топливная смесь. Конструктивно датчик температуры охлаждающей жидкости представляет собой термистор (резистор), сопротивление которого изменяется в зависимости от температуры. Типичные значения 100 гр. — 177 Ом, 25 гр. — 2796 Ом, 0 гр. — 9420 Ом, — 20 гр. — 28680 Ом. Температура охлаждающей жидкости влияет практически на все характеристики управления двигателем. Датчик температуры охлаждающей жидкости очень надежен. Основные неисправности – это нарушение электрического контакта внутри датчика, нарушение изоляции или обрыв проводов возле датчика с болтающимся «газовым» кабелем. Выход из строя датчика температуры охлаждающей жидкости — включение вентилятора на холодном двигателе, затрудненный запуск горячего двигателя, повышенный расход топлива.
Подробнее…
Цена: 150 рублей (Стоимость датчика с установкой и проверкой работоспособности)
ДАТЧИК ДЕТОНАЦИИ ВАЗ
Датчик детонации ВАЗ устанавливается между 2-м блоком цилиндров и 3-м блоком цилиндров. Датчик детонации бывает двух видов – резонансный (бочонковый) и широкополосный (таблеточный). Датчики детонации разных типов не взаимозаменяемы. Датчик детонации деталь надежная, но требует регулярной чистки разъема. Принцип работы датчика детонации аналогичен пьезозажигалке. Чем сильнее удар, тем больше напряжение. Отслеживает детонацию двигателя. В соответствии с сигналом датчика детонации контроллер устанавливает угол опережения зажигания. Есть детонация — позднее воспламенение. Выход из строя или поломка датчика детонации проявляется в «тупости» мотора и повышенном расходе топлива. Подробнее…
Цена: 250 руб. (Стоимость датчика с установкой и проверкой работоспособности)
ДАТЧИК КИСЛОРОДА ВАЗ
Датчик кислорода глушителя установлен на трубе ВАЗ. Серьезный, но очень надежный электрохимический прибор. Задача кислородного датчика – определить наличие остатков кислорода в выхлопных газах. Есть кислород — бедная топливная смесь, нет кислорода — богатая. Показания датчика кислорода используются для регулировки подачи топлива. Использование этилированного бензина строго запрещено. Выход из строя кислородного датчика приводит к увеличению расхода топлива и вредных выбросов. Подробнее…
Цена: — (Стоимость датчика с установкой и проверкой работоспособности)
ДАТЧИК ПОЛОЖЕНИЯ КОЛЕНВАЛА ВАЗ
Датчик углового положения коленчатого вала ВАЗ предназначен для формирования электрического сигнала меняется положение специального зубчатого диска, установленного на коленчатом валу двигателя. Датчик положения коленчатого вала установлен на крышке масляного насоса. Это основной датчик, по показаниям которого определяется цилиндр, время подачи топлива и искра. Конструктивно датчик положения коленчатого вала представляет собой кусок магнита с катушкой из тонкой проволоки. Очень вынослив. Датчик положения коленчатого вала работает в паре со звездочкой коленчатого вала. Неисправность датчика — остановка двигателя. В лучшем случае предел оборотов двигателя находится в районе 3500 – 5000 об/мин. Подробнее…
Цена: 200 руб. (Стоимость датчика с установкой и проверкой работоспособности)
ДАТЧИК СКОРОСТИ ВАЗ
Количество импульсов, за которое рассчитан датчик скорости ВАЗ, ед. пропорциональна скорости автомобиля. Датчик скорости установлен на верхней части коробки передач. На инжекторных ВАЗах используются только 6-импульсные датчики скорости. Датчик скорости информирует контроллер о скорости автомобиля. Надежность датчика скорости средняя. Часто бывает окисление разъема и проводов возле датчика скорости. Выход из строя датчика скорости приводит к незначительному ухудшению ходовых качеств (кроме General Motors — двигатель глохнет при движении на холостом ходу). Подробнее…
Цена: без проводов 250 руб, с проводами 350 руб.
