Что представляет собой микросхема AMS1117

AMS1117 — это серия популярных линейных стабилизаторов напряжения с малым падением напряжения (Low Dropout или LDO). Основные особенности данной микросхемы:

• Выпускается на фиксированные выходные напряжения от 1,2В до 5В
• Максимальный выходной ток до 1А
• Малое падение напряжения — около 1,1В при токе 1А
• Высокая точность стабилизации — 1%
• Защита от перегрева и короткого замыкания
• Компактные корпуса SOT-223 и TO-252

Благодаря своим характеристикам, AMS1117 широко применяется в мобильной электронике, системах питания микроконтроллеров и другой цифровой техники.

Основные технические характеристики AMS1117

Рассмотрим ключевые параметры микросхемы AMS1117 на примере популярной версии AMS1117-3.3:

• Выходное напряжение: 3,3В ±1%
• Максимальный выходной ток: 1А
• Входное напряжение: 4,4В — 15В
• Падение напряжения: 1,1В при токе 1А
• Точность стабилизации: 1%
• Ток покоя: 5мА
• Рабочая температура: от -40°C до +125°C

Как видим, AMS1117 обеспечивает стабильное выходное напряжение в широком диапазоне входных напряжений и нагрузок. Низкое падение напряжения позволяет эффективно использовать микросхему с низковольтными источниками питания.

Схема включения и применение AMS1117

Базовая схема включения AMS1117 очень проста и требует минимум внешних компонентов:

[Схема включения AMS1117]

Основные элементы схемы:

• C1 — входной фильтрующий конденсатор (рекомендуется 10-22 мкФ)
• C2 — выходной фильтрующий конденсатор (рекомендуется 22-47 мкФ)
• AMS1117 — сама микросхема стабилизатора

Такая простая схема позволяет быстро организовать стабильное питание для различных электронных устройств. Наиболее распространенные применения AMS1117:

• Питание микроконтроллеров и цифровых микросхем
• Стабилизация напряжения в портативных устройствах
• Локальные стабилизаторы на печатных платах
• Преобразование напряжения USB (5В) в 3,3В для различных интерфейсов

Как выбрать нужную версию AMS1117

Микросхема AMS1117 выпускается в нескольких модификациях с разным выходным напряжением:

• AMS1117-1.2 — выходное напряжение 1,2В
• AMS1117-1.5 — выходное напряжение 1,5В
• AMS1117-1.8 — выходное напряжение 1,8В
• AMS1117-2.5 — выходное напряжение 2,5В
• AMS1117-2.85 — выходное напряжение 2,85В
• AMS1117-3.3 — выходное напряжение 3,3В
• AMS1117-5.0 — выходное напряжение 5,0В

При выборе конкретной версии необходимо учитывать следующие факторы:

1. Требуемое выходное напряжение для питаемого устройства
2. Максимальный ток потребления нагрузки (не должен превышать 1А)
3. Доступное входное напряжение (должно быть минимум на 1,3-1,5В выше выходного)
4. Температурный диапазон работы устройства

Выбрав подходящую версию AMS1117, вы сможете обеспечить стабильное питание для вашего устройства с минимальными потерями энергии.

Особенности использования AMS1117 в реальных схемах

При проектировании устройств с использованием AMS1117 следует учитывать несколько важных моментов:

• Тепловой режим. При больших токах нагрузки микросхема может значительно нагреваться. Необходимо обеспечить достаточный теплоотвод, особенно в компактных устройствах.
• Качество входного напряжения. Хотя AMS1117 имеет хорошее подавление пульсаций, для стабильной работы рекомендуется использовать качественный источник входного напряжения.
• Выбор конденсаторов. Для обеспечения стабильной работы важно использовать качественные керамические или танталовые конденсаторы с низким ESR.
• Защита от переполюсовки. AMS1117 не имеет встроенной защиты от обратного напряжения, поэтому в ответственных устройствах рекомендуется добавить защитный диод на входе.

Учет этих особенностей позволит создать надежное устройство с стабильным питанием на базе AMS1117.

Сравнение AMS1117 с аналогами

На рынке представлено несколько аналогов AMS1117 от других производителей. Рассмотрим основные из них:

• LM1117 от Texas Instruments
• LD1117 от STMicroelectronics
• NCP1117 от ON Semiconductor
• AP1117 от Diodes Incorporated

Основные отличия этих микросхем от AMS1117:

1. Диапазон входных напряжений. Например, LM1117 допускает входное напряжение до 20В, в то время как у AMS1117 максимум 15В.
2. Точность стабилизации. У некоторых аналогов она может быть ниже, чем 1% у AMS1117.
3. Максимальный ток. Например, LD1117 в корпусе SOT-223 ограничен током 800 мА, в отличие от 1А у AMS1117.
4. Тепловые характеристики. Разные производители могут использовать различные технологии, влияющие на тепловыделение микросхемы.

В целом, AMS1117 обладает оптимальным сочетанием характеристик, что делает ее популярным выбором для многих разработчиков. Однако в некоторых специфических применениях аналоги могут иметь преимущества.

Типичные проблемы при использовании AMS1117 и их решение

Несмотря на надежность AMS1117, при ее использовании могут возникать некоторые проблемы. Рассмотрим наиболее распространенные из них и способы их решения:

1. Нестабильное выходное напряжение:
   • Причина: недостаточная фильтрация входного напряжения или некачественные конденсаторы
   • Решение: использовать качественные керамические конденсаторы большей емкости, добавить LC-фильтр на входе
2. Перегрев микросхемы:
   • Причина: большой перепад между входным и выходным напряжением при высоком токе нагрузки
   • Решение: обеспечить лучший теплоотвод, использовать радиатор, уменьшить входное напряжение если возможно
3. Самопроизвольное отключение:
   • Причина: срабатывание встроенной защиты от перегрева
   • Решение: улучшить теплоотвод, проверить правильность расчета мощности
4. Повышенный уровень шумов на выходе:
   • Причина: наводки от близко расположенных цифровых линий
   • Решение: улучшить разводку печатной платы, добавить дополнительную фильтрацию по питанию

Внимательный подход к проектированию схемы и правильный выбор сопутствующих компонентов позволяет избежать большинства проблем при использовании AMS1117.

Перспективы развития и будущее линейных стабилизаторов типа AMS1117

Несмотря на то, что AMS1117 и подобные ей линейные стабилизаторы были разработаны достаточно давно, они остаются востребованными в современной электронике. Однако технологии не стоят на месте. Какие тенденции наблюдаются в развитии подобных микросхем?

• Уменьшение размеров корпусов для применения в сверхкомпактных устройствах
• Снижение собственного потребления для увеличения эффективности
• Расширение диапазона рабочих температур для промышленного применения
• Интеграция дополнительных функций, например, программируемого выходного напряжения
• Улучшение тепловых характеристик для работы в сложных условиях

В то же время, в некоторых применениях линейные стабилизаторы постепенно вытесняются импульсными преобразователями, обладающими более высоким КПД. Однако простота применения, низкий уровень шумов и невысокая стоимость обеспечивают линейным стабилизаторам типа AMS1117 стабильную нишу в современной электронике.

Микросхема AMS1117 ADJ распиновка, описание, схема включения

Микросхема AMS1117-ADJ представляет собой одноканальный линейный регулятор напряжения с минимальным падением уровня.



Внешний вид ИМС

Рис. 1. Внешний вид ИМС



Микросхема производится и поставляется в корпусе типа TO-252 или SOT-223.

Применяется преимущественно в стабилизаторах напряжения. В отличие от других микросхем, предназначенных для стабилизации напряжения питания, AMS1117 ADJ имеет не фиксированный уровень стабилизации, а регулируемый в заданных пределах.



Аналоги

Полными альтернативами AMS1117-ADJ, производимой компаниями AMS и KEXIN, являются ИМС серий:

Ближайшие аналоги можно найти у производителей Siper и International Rectifier. Такие серии, как:



Технические характеристики

Питание микросхемы может осуществляться напряжением от 1,5 до 15 В, при этом на выходе может быть уровень – от 1,25 до 13,8 В (падение 1,1В).

Максимальный выходной ток не может превышать 1А, при этом в покое ИМС потребляет (ток покоя) – 5 мА.

Диапазон рабочих температур – от -40 до +125°С. Имеется встроенная термозащита.

Точность регулировки – 1%.

Показатель подавления нестабильности источника питания – 70 дБ.



Распиновка

Порядок следования выводов практически не изменяется даже в различных типах корпусов.

Назначение пинов AMS1117 ADJ следующее.

Рис. 2. Назначение пинов AMS1117 ADJ



Где:

• ADJ/GND – вывод управления;
• OUT — контакт с выходным напряжением;
• IN — контакт с входным напряжением.



Типовая схема включения

Производитель рекомендует выполнять включение ИМС в схему следующим образом.

Рис. 3. Схема включения



Или так (одно из сопротивлений регулируемое).

Рис. 4. Схема включения



В последнем случае расчёт выходного уровня можно произвести по формуле:    V_out = 1,25·(R1+R2)/R1



Даташит

Скачать даташиты к микросхемам AMS1117-ADJ можно здесь (на английском языке).

Автор: RadioRadar

Стабилизатор AMS1117-3.3 схема включения, описание, применение и аналоги LM1117

Серия микросхем AMS1117 это линейные стабилизаторы с малым падением напряжения. Если заказать в Китае отладочную плату, питающуюся от USB и имеющую потребители на 3,3В (например микроконтроллеры STM32 или всевозможные датчики и индикаторы), то скорее всего на этой плате будет установлен стабилизатор AMS1117-3.3. Выпускается Advanced Monolithic Systems.

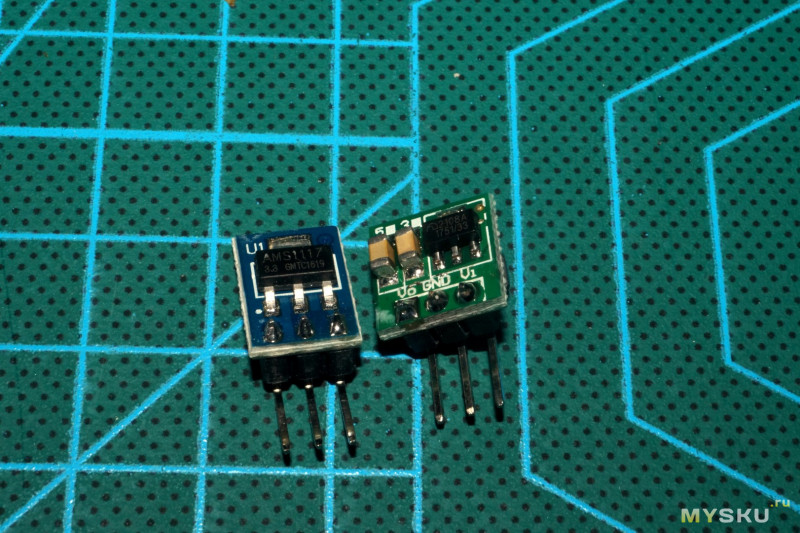

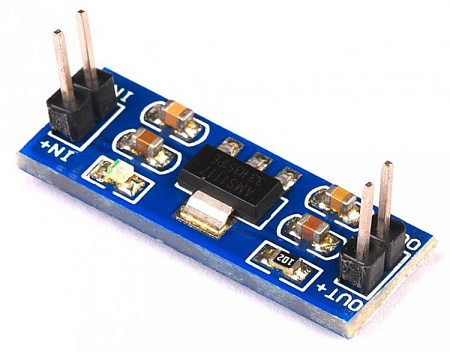

Например на фото стабилизатор AMS1117-3.3 в корпусе SOT-223 установленный на отладочной плате с STM32F103C8T6.

AMS1117 выпускаются на разные напряжения: 1,2 В; 1,5 В; 1,8 В; 2,5 В; 2,85 В; 3,3 В и 5 В.
Кроме того есть модификация AMS1117, которая двумя внешними резисторами настраивается на нужное напряжение в диапазоне от 1,2 В до 5 В.

AMS1117 схема включения

Схема включения стабилизатора на фиксированное напряжение проще некуда:

Схема включения стабилизатора программируемого резисторами такая же как например у LM317:

На рисунке также приведена формула позволяющая рассчитать выходное напряжение для заданных резисторов.

В документации на стабилизатор указаны графики зависимости опорного напряжения и тока подстроечного входа от температуры. Из этих графиков видно, что при подогреве AMS1117 выходное напряжение будет подрастать. И если влияние тока подстроечного входа можно компенсировать снизив сопротивления резисторов, то изменение опорного напряжения ни как не компенсировать.

AMS1117 цоколевка

AMS1117 описание характеристик

• Максимальный выходной ток – 1 А;
• Максимальное входное напряжение – 15 В;
• Температурный диапазон работы T = -20 .. +125°С;
• Максимальная рассеиваемая мощность для корпуса SOT-223 – Pmax = 0,8 Вт;
• Максимальная рассеиваемая мощность для корпуса TO-252 – Pmax = 1,5 Вт;
• Тепловое сопротивление кристалл-корпус для корпуса SOT-223 –
  Rt = 15°С/Вт;
• Тепловое сопротивление кристалл-корпус для корпуса TO-252 – Rt = 3°С/Вт;
• Выключение при перегреве кристалла – T = 155°С;
• Тепловой гистерезис – ΔT = 25°С.

AMS1117 внутренняя структура

Интересно, что стабилизаторы с фиксированным напряжением отличаются от «подстраевымых» только наличием двух дополнительных резисторов определяющих напряжение. Судя по рисунку структуры стабилизатора из документации задающие резисторы присутствуют на кристалле, а выбор того на какое напряжение будет запрограммирован стабилизатор определяется перемычками.

AMS1117 аналоги

Конечно у такого популярного стабилизатора есть аналоги: LD1117A, IL1117A и минский «Транзистор» выпустил серию аналогов К1254ЕН.

Так же аналогом является LM1117 но есть отличия:

• LM1117 можно настраивать на напряжения от 1,25 В до 13,8 В;
• Кроме подстраиваемого LM1117 бывает на напряжения 1,8 В; 2,5 В; 3,3 В и 5 В;
• У версии в корпусе SOT-223 максимальный ток 800мА.

AMS1117 применение

Стабилизатор AMS1117 можно применять в тех же схемах, что и LM317. Только нужно помнить про максимальные напряжения и выходной ток стабилизатора.

1117S datasheet на русском

Серия микросхем AMS1117 это линейные стабилизаторы с малым падением напряжения. Если заказать в Китае отладочную плату, питающуюся от USB и имеющую потребители на 3,3В (например микроконтроллеры STM32 или всевозможные датчики и индикаторы), то скорее всего на этой плате будет установлен стабилизатор AMS1117-3.3. Выпускается Advanced Monolithic Systems.
Например на фото стабилизатор AMS1117-3.3 в корпусе SOT-223 установленный на отладочной плате с STM32F103C8T6.

AMS1117 выпускаются на разные напряжения: 1,2 В; 1,5 В; 1,8 В; 2,5 В; 2,85 В; 3,3 В и 5 В.
Кроме того есть модификация AMS1117, которая двумя внешними резисторами настраивается на нужное напряжение в диапазоне от 1,2 В до 5 В.

AMS1117 схема включения

Схема включения стабилизатора на фиксированное напряжение проще некуда:

Схема включения стабилизатора программируемого резисторами такая же как например у LM317:

На рисунке также приведена формула позволяющая рассчитать выходное напряжение для заданных резисторов.

В документации на стабилизатор указаны графики зависимости опорного напряжения и тока подстроечного входа от температуры. Из этих графиков видно, что при подогреве AMS1117 выходное напряжение будет подрастать. И если влияние тока подстроечного входа можно компенсировать снизив сопротивления резисторов, то изменение опорного напряжения ни как не компенсировать.

AMS1117 цоколевка

AMS1117 описание характеристик

• Максимальный выходной ток – 1 А;
• Максимальное входное напряжение – 15 В;
• Температурный диапазон работы T = -20 .. +125°С;
• Максимальная рассеиваемая мощность для корпуса SOT-223 – Pmax = 0,8 Вт;
• Максимальная рассеиваемая мощность для корпуса TO-252 – Pmax = 1,5 Вт;
• Тепловое сопротивление кристалл-корпус для корпуса SOT-223 – Rt = 15°С/Вт;
• Тепловое сопротивление кристалл-корпус для корпуса TO-252 – Rt = 3°С/Вт;
• Выключение при перегреве кристалла – T = 155°С;
• Тепловой гистерезис – ΔT = 25°С.

AMS1117 внутренняя структура

Интересно, что стабилизаторы с фиксированным напряжением отличаются от «подстраевымых» только наличием двух дополнительных резисторов определяющих напряжение. Судя по рисунку структуры стабилизатора из документации задающие резисторы присутствуют на кристалле, а выбор того на какое напряжение будет запрограммирован стабилизатор определяется перемычками.

AMS1117 аналоги

Конечно у такого популярного стабилизатора есть аналоги: LD1117A, IL1117A и минский «Транзистор» выпустил серию аналогов К1254ЕН.

Так же аналогом является LM1117 но есть отличия:

• LM1117 можно настраивать на напряжения от 1,25 В до 13,8 В;
• Кроме подстраиваемого LM1117 бывает на напряжения 1,8 В; 2,5 В; 3,3 В и 5 В;
• У версии в корпусе SOT-223 максимальный ток 800мА.

AMS1117 применение

Стабилизатор AMS1117 можно применять в тех же схемах, что и LM317. Только нужно помнить про максимальные напряжения и выходной ток стабилизатора.

12 thoughts on “ Стабилизатор AMS1117-3.3 схема включения, описание, применение и аналоги LM1117 ”

Очень удобная вещь. С AMS, правда, не сталкивался, а вот с LM1117 — довольно часто. Там, где от 12-вольтового аккумулятора надо получить 5 вольт небольшой мощности — ей самое место. И это не только мне понятно, их монтируют в большинство прикуривателей с USB-выходом(ами). Часто парами на 5В и 3,3В, реже, еще и 2,5В добавлено, для полного комплекта.
Я их использую с маленькими 220/6 трансформаторами… досталась партия японских, еще при Советах, щас таких не достать, а вот LM1117 сколько угодно. Гармоничное сочетание.

Ну рассеиваемая мощность у AMS1117 будет поменьше чем у LM317, конечно если нужно рассеивать большие мощности, то лучше импульсный стабилизатор.

Ну рассеиваемая мощность у LM317 будет поменьше, чем у LM350, а у LM350 поменьше, чем у LM338… продолжить? Они и выпускаются разные, для разных задач. Плюс, каждую можно снабдить усилителем тока на биполярном транзисторе соответствующей мощности. Но помимо мощности, существуют такие понятия, как цена, размер, падение напряжения и др. Применение же импульсной техники диктуется, как правило, не рассеиваемой мощностью, а КПД (первично) и размерами (вторично) данных устройств. Все остальное у них неважно.

Производитель заявляет максимальное напряжение в 15В, у вас на первой схеме от 5 до 18В. кому верить?

Верить — производителю, 18В — ошибка.

Не в тему конечно но скажу — L1084S(NIKOS) запитана 18В на выходе 3.5-15.5В.

Не очень понял следующее:
1. Напряжение измеряется между двумя точками. На схеме клемма Uвых соединена с общей «землей»?
2. Что имеется ввиду, когда рекламируется низкий перепад напряжения напряжения на стабилизаторе. Например входное напряжение 15 В, а выходное 3 В. На каком участке цепи падает 12 Вольт? И разве 12 Вольт это маленький перепад? Ведь в схеме нет трансформатора и преобразователя в переменное напряжение? Наверное, имеется ввиду сохранение работоспособности при при минимальном (1,5…2 В) превышении входного напряжения на выходным?

На схеме так скорее всего обозначили самый большой вывод микросхемы, который является и теплоотводом. Земли в этой микросхеме нет вообще.
Под низким перепадом, скорее всего тут имеют ввиду что он возможен. В LM317 из 5 вольт 3.3 получить может и не полУчится. У нее перепад должен быть 2 вольта и более. А здесь из 5 получаем 3.3, а может и из меньшего получим.

Не ПЕРЕПАД а ПАДЕНИЕ!)) почувствуй разницу

Совершенно верно: низкое падение напряжения обозначает, что стабилизатор сохраняет работоспособность при минимальном превышении входного напряжения над выходным.

Добрый день. Я столкнулся стабилизатором LM1117 D38.Обычно пишется 3.3 или 1.8.кто может сказать сколько вольт?

Даташит поиск по электронным компонентам в формате pdf на русском языке. Бесплатная база содержит более 1 000 000 файлов доступных для скачивания. Воспользуйтесь приведенной ниже формой или ссылками для быстрого поиска (datasheet) по алфавиту.Если вы не нашли нужного Вам элемента, обратитесь к администрации проекта .

Конструкция микросхем серий AMS 1117, IL 1117 A (аналог К 1254 ЕН) является стабилизаторами напряжения с полюсами положительного значения с малым напряжением насыщения, изготавливаются в корпусах. Выполняются на стандартные напряжения 1,2 — 5,0 В.

Ток выхода микросхем до 1 ампера, максимальная мощность рассеивания 0,8 ватта для микросхем, изготовленных в корпусе. В микросхемы вмонтирована система защиты по нагреву и мощности рассеивания. Встроенная защитная система от перегревания снижает напряжение выхода и ток, не давая повысится температуре микросхемы более 150 градусов. Система защиты от температуры не может заменить теплоотвод.

Вместо него можно применить медную полоску, маленькая медная пластинка из латуни, керамика, проводящая тепло. Микросхема фиксируется к теплоотводящему радиатору при помощи пайки теплопроводящего радиатора, либо приклеивается корпусом при помощи теплопроводящего клея. Использование микросхем таких марок дает возможность увеличить стабильность напряжения выхода, малые коэффициенты токовой нестабильности напряжению (меньше 10 милливольт), повышенный КПД, что дает возможность уменьшения напряжения входа питания прибора. Микросхемы марки 1117 работают в компьютерной технике: в комплекте схем, системных блоков, тюнерах, разных контроллерах.

На рисунке дается схема блока – стабилизирующего устройства «плюсовой» полярности на стандартное напряжение выхода 3,3 вольта. Входное значение напряжения стабилизатора определено в пределах до 12 вольт.

Это стабилизирующее устройство идеально сочетается с питанием разных мобильных гаджетов с отдельным питанием величиной в 3 вольта. На нем можно выполнить маленький блок питания, и применить его в качестве подключаемого устройства стабилизации к адаптерам — обычным трансформаторным и новым импульсным, используемым в качестве зарядных устройств смартфонов. Этот стабилизатор тоже возможно подключать к автомобилю + 12 вольт через фильтр помех прибора. Диод VD 2 служит для защиты стабилизатора от ошибочного подключения прибора. Дроссель L1 и емкости служат для подавления сильных помех в сети.

Если вам необходим стабилизатор, имеющий значительную величину мощности, то схему соединений надо слегка сделать сложнее, путем добавления в схему транзистора и сопротивления.

Транзистор марки КТ 818 в пластиковой оболочке имеет возможность рассеивать мощность 1 ватт, в корпусе из металла – мощность до 3 ватт. Если необходима большая мощность, значит, транзистор нужно подключить на теплоотводящий радиатор. Оптимальным решением будет установка микросхемы вместе с транзистором на общий теплоотводящий радиатор, максимально рядом один корпус с другим. Так как, при таком подключении защита микросхемы от чрезмерной нагрузки не будет действовать, чтобы слишком не делать сложной схему устройства, подключать стабилизатор лучше по самовосстанавливающемуся предохранителю.

Если применен транзистор в пластмассовой оболочке, например КТ 818А, то наибольший ток нагрузки допускается до 8 А, если корпус металлический, например, КТ 818 БМ, то допустимый ток до 12 ампер. Если необходимо построить свой вариант стабилизатора с помощью микросхемы 1117, то возможно использование данных из таблицы.

Маркировка микросхемы изображена на рисунке. Теплоотводящий фланец подключен к выходу микросхемы. Когда нужно увеличить напряжение на выходе стабилизирующего устройства на 0,6 вольта, в разъем цепи питания и главного вывода микросхемы устанавливают соответствующий слабый кремниевый диод, к примеру КД 521 А, анодом к микросхеме, подключенный с шунтом электролитическим конденсатором.

В этом случае нестабильность микросхемы сильно возрастет, но остается вполне допускаемой для множества применений.

AMS1117-2.5 от NewBue | AMS1117-2.5 Сток на

AMS1117-2.5 от NewBue | AMS1117-2.5 Сток на | WWW. NewBue .COM

Изображения только для ознакомления См. Спецификации продукта

Mfr#	AMS1117-2.5
Mfr.	AMS
Описание
Статус RoHs	/ Соответствует RoHS
Дополнительная информация	Узнайте больше о AMS AMS1117-2. 5

Описание

Мы можем предоставить AMS1117-2.5, использовать форму запроса для запроса цены AMS1117-2.5 и времени выполнения заказа. NewBue является профессиональным дистрибьютором электронных компонентов. С 7+ миллионами позиций доступных электронных компонентов можно отгрузить в короткие сроки, более 250 тысяч наименований электронных компонентов на складе для немедленной доставки, которые могут включать в себя номер детали AMS1117-2.5. Цена и время выполнения для AMS1117-2.5 в зависимости от количества Требуется наличие, наличие и местоположение склада. Свяжитесь с нами сегодня, и наш торговый представитель предоставит вам цену и доставку по части № AMS1117-2.5. Мы с нетерпением ждем сотрудничества с вами для установления долгосрочных отношений сотрудничества.

Пожалуйста, заполните все обязательные поля своей контактной информацией. Нажмите «Запрос предложений», и мы вскоре свяжемся с вами по электронной почте. Или напишите нам: info@NewBue. com.

• В наличии:1508 pcs
• На заказ:0 pcs
• минимальный:1 pcs
• Множественные:1 pcs
• Время выполнения фабрики::Call

Используйте форму ниже, чтобы отправить запрос на предложение

• Параметр продукта
• сопутствующие товары

номер части	AMS1117-2.5
производитель	AMS
Описание
Статус бесплатного свидания / Статус RoHS	/ Соответствует RoHS
Кол-во в наличии	1508 pcs
Листки

Новости отрасли

• Automotive IC MarketShare накладывает в 2020 г…Jun 24, 2021
• Здесь наступает новый шаговой и . ..May 28, 2021
• 2,75 миллиарда долларов! SkyWorks объя…Apr 25, 2021
• Samsung и TSMC стремятся провести сво…Mar 23, 2021
• TSMC ускоряет строительство новых…Mar 01, 2021
• Ходят слухи, что Lumentum планирует …Jan 19, 2021
• Samsung планирует инвестировать 30 м…Jan 12, 2021
• Выпуск нового продукта | TI запус…Jan 08, 2021
• Defeating Qualcomm, MTK became the world’s largest mobi…Dec 23, 2020
• Панельный ПК для управления дос…Nov 27, 2020
• Farnell инвестирует в поставки XP Power…Nov 26, 2020
• Малошумящий LDO 300 мА — 1 x 1 ммNov 26, 2020

Copyright © 2002-2020 NewBue Electronics.

ams — AMS1117-3.3 Интернет-дистрибьютор — Ventronchip.com

Введение

AMS1117-3.3 — это parts are in stock, это часть серии . они предназначены для работы как устаревшие (EOL) компоненты.

AMS1117-3.3 с контактными деталями производства ams. AMS1117-3.3 доступен в пакете , он является частью электронного компонента Chips. Включает серию . они предназначены для работы как устаревшие (EOL) компоненты. Это с рабочей температурой .

AMS1117-3.3 с оригинальным запасом производства ams. AMS1117-3.3 доступен в пакете . Как правило, микросхемы IC предлагают функции стиля монтажа, такие как SMD / SMT, корпус пакета AMS1117-3.3 предназначен для работы в , его рабочая температура составляет .
AMS1117-3.3 доступен в пакете , является частью устаревшие (EOL) компоненты и относится к Устаревшие интегральные схемы.
AMS1117-3.3 с моделями EDA / CAD производства ams. AMS1117-3.3 доступен в
Пакет, является частью Устаревшие интегральные схемы.
AMS1117-3.3 — это устаревшие (EOL) компоненты с пакетом , изготовленной ams. AMS1117-3.3 доступен в пакете , является частью parts are in stock.

Вопросы и ответы

Q: Это это мой первый заказ из Интернета, как я могу заказать эту деталь AMS1117-3. 3?

A: Пожалуйста отправьте предложение или отправьте нам электронное письмо, наш отдел продаж поможет вам как сделать.

Q: Как платить деньги?

О: Обычно мы принимаем банковский перевод, PayPal, кредитную карту и Western Union.

Q: Есть детали AMS1117-3.3 с гарантией?

A: с Гарантия качества не менее 90 дней для каждого заказа. Просто напишите нам, если вы столкнетесь любая проблема качества.

Q: делать вы поддерживаете таблицу данных AMS1117-3.3 или модели САПР?

A: Да, Наш технический инженер расскажет, какие таблицы или модели САПР у нас есть.

В: Является ли эта деталь оригинальной заводской упаковкой?

А: Да, как правило, если вы заказываете детали с SPQ (стандартная упаковка), мы отправим Детали в заводской упаковке. Если вы заказываете не полную упаковку, мы отправляйте детали в стандартной вакуумной упаковке нашей компании.

Вопрос: Можете ли вы доставить детали AMS1117-3.3 напрямую на наш завод OEM.

A: Да, мы Могу отправить детали по адресу вашего корабля.

Q: Я просто нужен один кусок AMS1117-3.3, могу ли я заказать?

У него Зависит от MOQ AMS1117-3.3, большинство деталей мы можем поддержать заказ образца.

Q: Как Долго Могу ли я получить AMS1117-3.3 после оплаты?

А: Мы отправляем заказы через FedEx, DHL или UPS, обычно это занимает 2 или 5 дней, чтобы прибыть к вам в руки.

Микросхема ams1117 распиновка описание схема включения

Раздел: Зарубежные Микросхемы Управление питанием Линейные регуляторы

• Наименование: AMS1117-3.3
• Описание: 1A 3.3V Low Dropout Linear Regulator
• Тип: Low Dropout
• Кол-во каналов: 1
• Входное напряжение (min) (U_вх (min)): 1.5 В
• Входное напряжение (max) (U_вх (max)): 15 В
• Выходное напряжение (min) (U_вых (min)): 3. 2 В
• Выходное напряжение (max) (U_вых (max)): 3.4 В
• Выходное напряжение (U_вых): 3.3V

U_пд: 1.1 В

Выходной ток (I_вых): 1 А

Ток покоя (потребления) I_Q (I_): 5 мА

Возможность регулировки выходного напряжения (ADJ): Нет

Точность: 1 %

Подавление нестабильности источника питания (PSRR): 72 дБ

Минимальная рабочая температура (t_min): -40 °C

Максимальная рабочая температура (t_max): 125 °C

Доп. возможности: Thermal Limiting

Корпус:SOT-223, TO-252

Даташит:Даташит 1 | Даташит 2 | Даташит 3

Распиновка:

Производитель:AMS, KEXIN

Серия микросхем AMS1117 это линейные стабилизаторы с малым падением напряжения. Если заказать в Китае отладочную плату, питающуюся от USB и имеющую потребители на 3,3В (например микроконтроллеры STM32 или всевозможные датчики и индикаторы), то скорее всего на этой плате будет установлен стабилизатор AMS1117-3. 3. Выпускается Advanced Monolithic Systems.
Например на фото стабилизатор AMS1117-3.3 в корпусе SOT-223 установленный на отладочной плате с STM32F103C8T6.

AMS1117 выпускаются на разные напряжения: 1,2 В; 1,5 В; 1,8 В; 2,5 В; 2,85 В; 3,3 В и 5 В.
Кроме того есть модификация AMS1117, которая двумя внешними резисторами настраивается на нужное напряжение в диапазоне от 1,2 В до 5 В.

AMS1117 схема включения

Схема включения стабилизатора на фиксированное напряжение проще некуда:

Схема включения стабилизатора программируемого резисторами такая же как например у LM317:

На рисунке также приведена формула позволяющая рассчитать выходное напряжение для заданных резисторов.

В документации на стабилизатор указаны графики зависимости опорного напряжения и тока подстроечного входа от температуры. Из этих графиков видно, что при подогреве AMS1117 выходное напряжение будет подрастать. И если влияние тока подстроечного входа можно компенсировать снизив сопротивления резисторов, то изменение опорного напряжения ни как не компенсировать.

AMS1117 цоколевка

AMS1117 описание характеристик

• Максимальный выходной ток – 1 А;
• Максимальное входное напряжение – 15 В;
• Температурный диапазон работы T = -20 .. +125°С;
• Максимальная рассеиваемая мощность для корпуса SOT-223 – Pmax = 0,8 Вт;
• Максимальная рассеиваемая мощность для корпуса TO-252 – Pmax = 1,5 Вт;
• Тепловое сопротивление кристалл-корпус для корпуса SOT-223 – Rt = 15°С/Вт;
• Тепловое сопротивление кристалл-корпус для корпуса TO-252 – Rt = 3°С/Вт;
• Выключение при перегреве кристалла – T = 155°С;
• Тепловой гистерезис – ΔT = 25°С.

AMS1117 внутренняя структура

Интересно, что стабилизаторы с фиксированным напряжением отличаются от «подстраевымых» только наличием двух дополнительных резисторов определяющих напряжение. Судя по рисунку структуры стабилизатора из документации задающие резисторы присутствуют на кристалле, а выбор того на какое напряжение будет запрограммирован стабилизатор определяется перемычками.

AMS1117 аналоги

Конечно у такого популярного стабилизатора есть аналоги: LD1117A, IL1117A и минский «Транзистор» выпустил серию аналогов К1254ЕН.

Так же аналогом является LM1117 но есть отличия:

• LM1117 можно настраивать на напряжения от 1,25 В до 13,8 В;
• Кроме подстраиваемого LM1117 бывает на напряжения 1,8 В; 2,5 В; 3,3 В и 5 В;
• У версии в корпусе SOT-223 максимальный ток 800мА.

AMS1117 применение

Стабилизатор AMS1117 можно применять в тех же схемах, что и LM317. Только нужно помнить про максимальные напряжения и выходной ток стабилизатора.

12 thoughts on “ Стабилизатор AMS1117-3.3 схема включения, описание, применение и аналоги LM1117 ”

Очень удобная вещь. С AMS, правда, не сталкивался, а вот с LM1117 — довольно часто. Там, где от 12-вольтового аккумулятора надо получить 5 вольт небольшой мощности — ей самое место. И это не только мне понятно, их монтируют в большинство прикуривателей с USB-выходом(ами). Часто парами на 5В и 3,3В, реже, еще и 2,5В добавлено, для полного комплекта.
Я их использую с маленькими 220/6 трансформаторами… досталась партия японских, еще при Советах, щас таких не достать, а вот LM1117 сколько угодно. Гармоничное сочетание.

Ну рассеиваемая мощность у AMS1117 будет поменьше чем у LM317, конечно если нужно рассеивать большие мощности, то лучше импульсный стабилизатор.

Ну рассеиваемая мощность у LM317 будет поменьше, чем у LM350, а у LM350 поменьше, чем у LM338… продолжить? Они и выпускаются разные, для разных задач. Плюс, каждую можно снабдить усилителем тока на биполярном транзисторе соответствующей мощности. Но помимо мощности, существуют такие понятия, как цена, размер, падение напряжения и др. Применение же импульсной техники диктуется, как правило, не рассеиваемой мощностью, а КПД (первично) и размерами (вторично) данных устройств. Все остальное у них неважно.

Производитель заявляет максимальное напряжение в 15В, у вас на первой схеме от 5 до 18В. кому верить?

Верить — производителю, 18В — ошибка.

Не в тему конечно но скажу — L1084S(NIKOS) запитана 18В на выходе 3.5-15.5В.

Не очень понял следующее:
1. Напряжение измеряется между двумя точками. На схеме клемма Uвых соединена с общей «землей»?
2. Что имеется ввиду, когда рекламируется низкий перепад напряжения напряжения на стабилизаторе. Например входное напряжение 15 В, а выходное 3 В. На каком участке цепи падает 12 Вольт? И разве 12 Вольт это маленький перепад? Ведь в схеме нет трансформатора и преобразователя в переменное напряжение? Наверное, имеется ввиду сохранение работоспособности при при минимальном (1,5…2 В) превышении входного напряжения на выходным?

На схеме так скорее всего обозначили самый большой вывод микросхемы, который является и теплоотводом. Земли в этой микросхеме нет вообще.
Под низким перепадом, скорее всего тут имеют ввиду что он возможен. В LM317 из 5 вольт 3.3 получить может и не полУчится. У нее перепад должен быть 2 вольта и более. А здесь из 5 получаем 3.3, а может и из меньшего получим.

Не ПЕРЕПАД а ПАДЕНИЕ!)) почувствуй разницу

Совершенно верно: низкое падение напряжения обозначает, что стабилизатор сохраняет работоспособность при минимальном превышении входного напряжения над выходным.

Добрый день. Я столкнулся стабилизатором LM1117 D38.Обычно пишется 3.3 или 1.8.кто может сказать сколько вольт?

«Справочник» — информация по различным электронным компонентам : транзисторам, микросхемам, трансформаторам, конденсаторам, светодиодам и т.д. Информация содержит все, необходимые для подбора компонентов и проведения инженерных расчетов, параметры, а также цоколевку корпусов, типовые схемы включения и рекомендации по использованию радиоэлементов .

Микросхема AMS1117-ADJ представляет собой одноканальный линейный регулятор напряжения с минимальным падением уровня.

Внешний вид ИМС

Рис. 1. Внешний вид ИМС

Микросхема производится и поставляется в корпусе типа TO-252 или SOT-223.

Применяется преимущественно в стабилизаторах напряжения. В отличие от других микросхем, предназначенных для стабилизации напряжения питания, AMS1117 ADJ имеет не фиксированный уровень стабилизации, а регулируемый в заданных пределах.

Полными альтернативами AMS1117-ADJ, производимой компаниями AMS и KEXIN, являются ИМС серий:

Ближайшие аналоги можно найти у производителей Siper и International Rectifier. Такие серии, как:

Питание микросхемы может осуществляться напряжением от 1,5 до 15 В, при этом на выходе может быть уровень – от 1,25 до 13,8 В (падение 1,1В).

Максимальный выходной ток не может превышать 1А, при этом в покое ИМС потребляет (ток покоя) – 5 мА.

Диапазон рабочих температур – от -40 до +125°С. Имеется встроенная термозащита.

Точность регулировки – 1%.

Показатель подавления нестабильности источника питания – 70 дБ.

Порядок следования выводов практически не изменяется даже в различных типах корпусов.

Назначение пинов AMS1117 ADJ следующее.

Рис. 2. Назначение пинов AMS1117 ADJ

• ADJ/GND – вывод управления;
• OUT — контакт с выходным напряжением;
• IN — контакт с входным напряжением.

Типовая схема включения

Производитель рекомендует выполнять включение ИМС в схему следующим образом.

Рис. 3. Схема включения

Или так (одно из сопротивлений регулируемое).

Рис. 4. Схема включения

В последнем случае расчёт выходного уровня можно произвести по формуле: V_out = 1,25·(R1+R2)/R1

Скачать даташиты к микросхемам AMS1117-ADJ можно здесь (на английском языке).

Мнения читателей

Нет комментариев. Ваш комментарий будет первый.

Вы можете оставить свой комментарий, мнение или вопрос по приведенному вышематериалу:

LT1117 Лист данных и информация о продукте

Особенности и преимущества

• Компактный корпус SOT-223 для поверхностного монтажа
• 3-контактный регулируемый или фиксированный 2,85 В, 3,3 В, 5 В
• Выходной ток 800 мА
• Работает при падении напряжения до 1 В
• Гарантированное падение напряжения при нескольких уровнях тока
• 0. 2% линейное регулирование макс.
• Макс. Регулировка нагрузки 0,4%

Подробнее о продукте

LT1117 — положительный стабилизатор с малым падением напряжения, обеспечивающий выходной ток до 800 мА. Устройство доступно в регулируемой версии и с фиксированным выходным напряжением 2,85 В, 3,3 В и 5 В. Версия 2.85V разработана специально для использования в активных терминаторах для шины SCSI.Вся внутренняя схема рассчитана на работу при напряжении от входа до выходного дифференциала до 1 В. Падение напряжения гарантировано максимум на 1,2 В при 800 мА, снижаясь при более низких токах нагрузки. Подстройка чипа регулирует опорное / выходное напряжение с точностью до ± 1%. Ограничение по току также подстраивается, чтобы минимизировать нагрузку как на регулятор, так и на схему источника питания в условиях перегрузки.

Низкопрофильный корпус SOT-223 для поверхностного монтажа позволяет использовать устройство в условиях ограниченного пространства.Для стабильности LT1117 требуется выходная емкость не менее 10 мкФ. Выходные конденсаторы такого размера или больше обычно входят в состав большинства конструкций регуляторов.

В отличие от регуляторов типа PNP, где до 10% выходного тока теряется в виде тока покоя, ток покоя LT1117 течет в нагрузку, повышая эффективность.

Приложения

• Активные терминаторы SCSI
• Высокоэффективные линейные регуляторы
• Регуляторы постов для коммутации расходных материалов
• Зарядные устройства
• 5В на 3.Линейные регуляторы 3В

Примечание: проблемы линейного регулятора — Когда AMS1117 не является AMS1117?

Похоже, некоторые из моих постов начинались с чего-то вроде «Ну, я делал покупки на сайте китайских товаров…», и этот ничем не отличается! Думаю, я просто не усвоил урок…

Итак, я делал покупки на веб-сайте китайских товаров, когда я решил воспользоваться тем фактом, что я все равно буду платить за доставку, поэтому я решил добавить некоторые детали, которые могут мне понадобиться, в мою корзину. Из них 50 штук маститого линейного стабилизатора AMS1117 SOT-223 3.3V. Это довольно простой, старый, но пуленепробиваемый регулятор, восходящий к серии регуляторов LM или «линейно-монолитной». При прейскурантной цене около 0,15 австралийских долларов за штуку это казалось разумной ценой, которую нужно заплатить за то, что по сути является «хлебом с маслом».

Увы… Казалось бы, скромный линейный регулятор — это нечто большее, чем я думал вначале.

Прошу, встаньте, настоящий AMS1117!

Номер 1117, вероятно, происходит от интегральной схемы LM1117, которая до сих пор производится под этим названием компаниями Texas Instruments и On Semiconductor.Этот линейный регулятор доступен в диапазоне фиксированных напряжений и в регулируемой версии, но все они универсально имеют «низкое» падение напряжения, ток потребления 800 мА и внутреннюю защиту от перегрева. AMS1117 назван так, поскольку AMS — это инициалы Advanced Monolithic Systems, компании, которая, кажется, представила клонированную версию этого чипа.

Такое изменение букв при сохранении чисел — довольно обычное дело, но многие клоны часто стремятся сопоставить или улучшить оригинал каким-либо совместимым образом.Версия AMS 1117 стала настолько популярной среди плат микроконтроллеров 3,3 В, что в целом многие люди будут искать AMS1117 по имени, а не по более общим обозначениям.

К сожалению, с таким популярным номером детали кажется, что другие производители таких регуляторов прибегли к артикулу, не делая различий в своих предложениях. В результате сейчас существует многих версий только AMS1117, не считая версий LM / AZ / NCP / LD / LDL1117 от более традиционных производителей ИС.

Просто взгляните на таблицы данных — даже у реальной версии AMS было несколько таблиц с некоторыми вариациями в спецификациях — ниже сравниваются абсолютное максимальное входное напряжение, диапазон выходного напряжения, отпускаемое напряжение при заданном токе, ток покоя и пределы тока. .

В моем случае я купил свой AMS1117 без каких-либо указанных спецификаций или связанных данных. Какой у меня AMS1117? Я вообще понятия не имею. Большинство из них в некотором роде довольно «эквивалентны», но версия HT Wang / JinYu Semiconductor может обрабатывать только 9 В, но при этом имеет более высокое падение напряжения, поэтому уже ясно, что не все AMS1117 сделаны одинаковыми.

Положим на доску

Причина, по которой я хотел AMS1117, заключалась в том, чтобы просто бросить его на одну из недавно изготовленных мною плат. Эта конкретная плата была быстрой разработкой, которую я отправил в JLCPCB с моей предыдущей тестовой установкой MOSFET, чтобы я мог использовать несколько модулей ESP-WROOM-02, которые у меня лежали. Я не осознавал, что зубчатые подушечки на них были так близко друг к другу, поэтому использовать их иначе — это боль.

У этого быстрого дизайна есть несколько проблем, включая отсутствие контакта с контактом 15, ошибку с кнопкой вспышки и ограниченную площадь радиатора для регулятора AMS1117.При этом все контакты выламываются, поэтому плата по-прежнему полезна, несмотря на эти проблемы, но, возможно, спешить с дизайном только для экономии на доставке — не лучшая идея. Изготовление, похоже, тоже идет на скорую руку — углы платы имеют некоторые «сколы», вероятно, из-за того, как они разделены.

Я взял из партии один из регуляторов и припаял его большим количеством припоя, чтобы убедиться, что теплопроводность будет как можно лучше.Сам регулятор протравлен лазером AMS1117 3.38AGL39890T.

Ток покоя

Первое, что я хотел узнать, было ли у этого регулятора широкий диапазон входного напряжения и каков будет его ток покоя. Я проверил I-V, используя Keithley 2450 SMU и KickStart 2 от 0 до 30 В.

Регулятор не вышел из строя, хотя примерно при 30 В ток покоя начал расти, что говорит о том, что мы достигли пределов микросхемы. Ток покоя был около 1.63 мА, что намного меньше среднего значения 5 мА в таблице данных и даже ниже 2 мА, типичных для «лучших» AMS1117 в сводке данных. Смотрится достойно!

Защиты? Какие защиты?

Но что произойдет, если я приложу некоторую нагрузку с помощью электронной нагрузки постоянного тока B&K Precision Model 8600?

Выполняя такую ​​же развертку от 0 до 30 В под моим собственным программным управлением, выход держался хорошо без нагрузки, но как только был подан 100 мА, плохие вещи начали происходить. К тому времени, когда оно только что затмило 16 В, напряжение резко выросло, почти совпав с входным напряжением . Регулятор «сдулся» при рассеивании около 1,3 Вт. Это могло бы сильно нагреть регулятор … но он должен быть неразрушимым, верно?

Увеличенное изображение показывает, что график 100 мА показывает, что напряжение несколько возрастает перед тем, как начать довольно быстро дрейфовать, прежде чем оно прорвется. Я подозреваю, что быстрый дрейф указывает на дрейф внутреннего эталона запрещенной зоны из-за быстро меняющейся температуры регулятора.

Эта микросхема была безвозвратно повреждена, поэтому позвольте мне попробовать еще раз со свежим образцом, но только на 15V. Возможно, первая микросхема была плохой, или, возможно, я превысил ее неписаные ограничения, поэтому я решил быть немного более консервативным.

На этот раз ему удалось сохранить себя регулируемым на уровне 100 мА, но при увеличении нагрузки до 200 мА регулятор сработал на уровне 10 В. На этот раз он выдержал рассеяние примерно до 1,2 Вт, но при 1,4 Вт он потерпел неудачу.

Если присмотреться, некоторые признаки теплового стресса видны ближе к концу кривой 100 мА и очень заметно на кривой 200 мА.Единственная причина, по которой эффекты не накапливаются по текущим уровням, заключается в том, что мой скрипт предписывает десятиминутный период охлаждения между каждой разверткой.

Я начинаю ощущать закономерность … но, возможно, я все еще слишком резок. Выходит еще один свежий регулятор и более консервативный набор параметров — на этот раз тестируем только на 9В.

На этот раз он прошел при нагрузке 100 мА и 200 мА, но при 300 мА он прошел через рассеивание почти 1,6 Вт. Количество мощности, рассеиваемой при отказе, немного увеличилось, потому что теперь длина развертки становится короче, поэтому у регулятора не так много времени, чтобы «нагреться» до температуры.

При увеличении кажется, что 200 мА показывают очень незначительные признаки температурного стресса, но 300 мА ясно показывают, что выходное напряжение сильно отклоняется.

Становится ясно, что этот конкретный AMS1117, похоже, не работает при перегреве! Они просто продолжают дуть … но если я не обеспечил оптимальные условия теплоотвода.

Может ли он работать на более щадящих 7В? А вот и регулятор номер четыре… ​​

На этот раз он пропустил 400 мА нагрузки, но прошел при 500 мА.Этот вид отказа потенциально разрушителен для , так как это означает, что подключенная нагрузка просто получит полное входное напряжение. Часто бывает, что подключенное устройство сразу сгорит.

Рассеивание достигло 1,7 Вт в точке отказа. Возможно, более щадящий режим с входом всего 5,5 В позволит увеличить ток…

… и это действительно так — до 800 мА вполне нормально, но при 900 мА он прошел. Пиковая диссипация была близка к 1.На этот раз 9 Вт.

В целом ясно, что этот регулятор не имеет защиты от перегрева. и любят отказываться с почти закороченными входами и выходами . Учитывая, что внутренняя защита является особенностью спецификаций LM / AMS1117 от всех поставщиков, это, кажется, особенно плохой клон устройства. «Падение» напряжения тоже немного высокое — при 800 мА оно составило 1,32 В. Покупка этой версии AMS1117, похоже, была ошибкой .

Улучшено: теперь с Little Еще радиатор

Увидев приведенные выше результаты, можно предположить, что причиной отказа был перегрев из-за отсутствия защиты, я сломал шестой регулятор и решил припаять его к другому куску печатной платы. У этого были медные плоскости с обеих сторон с парой больших сквозных отверстий, которые я заполнил припоем. Пайка ведет непосредственно к регулятору и защелкивает соединения, я постарался обеспечить уровень рассеивания тепла, соизмеримый с очень продуманной конструкцией, готовой выделить чрезмерное количество меди для охлаждения регулятора.

Таким образом, я проверил его с разверткой до 7 В и смог нормально работать до примерно 700 мА. При 800 мА выход на самом деле несколько раз пытался свернуться, прежде чем развертка закончилась. При 900 мА откат произошел один или два раза, но затем регулятор вышел из строя.

Эффект нагрева очевиден, но увеличенный радиатор позволил уменьшить рассеяние примерно до 2,6 Вт. Возникли сбои при прохождении 3Вт. Кажется, что, возможно, в конструкции была предпринята попытка какой-то тепловой защиты, но в большинстве случаев она просто не работает должным образом.

Взломать дело?

Я слышал, что некоторые другие испытали изменения в устройствах AMS1117 раньше, и некоторые предположили, что маленькие матрицы присутствуют в клонах. Так как у меня была куча сломанных регуляторов, я решил попробовать заглянуть внутрь.

Поместив пакет в тиски, мне удалось отломить пластиковую оболочку от металлических контактов. Соскоблив набором пинцета, мне удалось обнажить обратную сторону кремниевого кристалла.Кажется, что каждый из контактов соединен двумя соединительными проводами.

Макрофотография матрицы, помещенной рядом с линейкой с делением 0,5 мм, заставляет меня полагать, что размер матрицы составляет 1 мм x 0,5 мм. Не знаю, какой у такого регулятора обычный размер, но он кажется маленьким. К сожалению, все, в чем он заключен, слишком сложно соскрести, поэтому расследование на этом заканчивается.

Заключение

Я подумал, что скромный, старый, простой, почти пуленепробиваемый линейный регулятор с малым падением напряжения будет безопасным компонентом, который можно будет купить у любого поставщика.К сожалению, этот опыт, кажется, доказывает мою неправоту. Хотя номер детали AMS1117 довольно популярен и первоначально означает «Продвинутые монолитные системы», существует множество других поставщиков, производящих устройства с тем же номером детали и слегка отличающимися характеристиками. К сожалению, похоже, что это конкретное анонимное устройство даже не соответствует ни одной из найденных мной данных.

Вместо этого у этого конкретного AMS1117 есть одна особенно тревожная черта — отсутствие функциональной откидной защиты от перегрева. Линейные регуляторы имели репутацию неразрушимых, потому что они отключались при перегреве, но этот конкретный регулятор вместо пробивает и становится почти полным коротким замыканием между входом и выходом, подвергая вашу нагрузку состоянию перенапряжения, которое, вероятно, разрушит ее. .

Если требования низкие и охлаждение достаточное, пользователи могут не заметить эту неприятную черту до тех пор, пока нагрузка не вырастет (например, в проект будет добавлено больше периферийных устройств) или пока не произойдет сбой охлаждения (например.грамм. из-за более высокой температуры окружающей среды, отказал вентилятор охлаждения). Как только условия будут достаточными, регулятор выйдет из строя и подвергнет нагрузку состоянию перенапряжения.

Падение напряжения регулятора под нагрузкой не особенно впечатляющее — 1,32 В при 800 мА, но ток покоя был скромным 1,63 мА. Но даже по цене 0,15 австралийских доллара за штуку, если бы я знал об этом недостатке, я бы не стал покупать его.

Вместо этого существует множество потенциальных регуляторов от уважаемых производителей, которые были бы эквивалентны AMS1117 или лучше, но были бы более дорогими при поставке через бренды глобальной сети распределения.Такие части могут включать:

• TS2940CW-3.3RP, что составляет около 0,37 доллара США, но имеет более высокий ток покоя 10 мА,
• AZ1117CH-3.3 TRG1, который стоит около 0,40 австралийских долларов США и имеет более обычный ток покоя 4 мА,
• NCP1117LPST33T3G, что составляет около 0,49 австралийских долларов США с хорошим током покоя 0,55 мА,
• LDL1117S33R, который стоит около 0,81 австралийских долларов США, который имеет еще более низкий ток покоя 0,25 мА, гораздо меньшее падение напряжения 0,35 В и более высокий номинальный ток 1,2 А.

Я выбрал последнее, но меньшее распространение таких деталей также означает, что они с меньшей вероятностью могут быть подделаны, что обеспечивает спокойствие при покупке. Но, возможно, мне следует усвоить урок — не доверять китайским веб-сайтам поставки чего-либо на основе полупроводников.

Связанные

AMS1117 datasheet — Стабилизатор с малым падением напряжения 800 мА

DS1640 : Fet для персонального компьютера. Содержит четыре силовых переключателя на полевых транзисторах с каналом P, каждый из которых может подавать напряжение при падении напряжения более 0,2 В Управляется напрямую от сигналов уровня CMOS или TTL Быстрое время переключения менее с при номинальном токе питания 16-контактный корпус DIP или 16-контактный SOIC для поверхностного монтажа Сигнал положительной логики включает каждый полевой транзистор, а сигнал заземления или низкий уровень выключает каждый полевой транзистор. Условие выключения позволяет.

FA3687V : ИС CMOS приложения DC / DC. представляет собой ИС управления преобразователем постоянного тока в постоянный ток ШИМ-типа с 2-канальными выходами, которые могут напрямую управлять силовыми полевыми МОП-транзисторами. В этой ИС используются КМОП-устройства с высоким пробивным напряжением и достигается низкое энергопотребление. Эта ИС подходит для очень маленьких преобразователей постоянного тока в постоянный из-за их небольшого и тонкого корпуса (макс. 1,1 мм) и работы на высоких частотах (до 1,5 МГц).

GBPC12 : Выпрямители с пассивированным стеклом. обеспечивает очень низкое тепловое сопротивление для максимального рассеивания тепла.* Эти номинальные значения являются предельными значениями, превышение которых может ухудшить работоспособность любого полупроводникового прибора. PD RJL Тепловое сопротивление рассеяния мощности, прямое падение напряжения между переходом и выводом, на мост A Обратный ток GBPC35, на ножку при номинальном уровне 125 ° C, номинальное значение I2t для предохранителя 25 GBPC35.

KA7633 : Фиксированный регулятор с несколькими выходами. Выходные токи и 2) Выходной ток до 1 А с внешним транзистором (выход 3) Напряжение на выходе 1 с фиксированной точностью 2% Напряжение на выходе 2 с фиксированной точностью 2% (KA7632) Напряжение на выходе 2 с фиксированной точностью 2% (KA7633) Генератор управляющих сигналов для напряжения на выходе 3 2 %) Возможность сброса выходного напряжения 1 на выходе 2,3 с отключением с помощью защиты от ограничения входного тока TTL.

L4949 : Многофункциональный регулятор напряжения с очень низким падением напряжения. NCV4949 100 мА, 5,0 В, регулятор напряжения с низким падением напряжения и сбросом при включении питания. Это монолитный встроенный регулятор напряжения на 5,0 В с очень низким падением напряжения и дополнительными функциями, такими как сброс при включении питания и определение входного напряжения. Он разработан для питания систем, управляемых микрокомпьютером, особенно в автомобильной промышленности. Рабочий источник постоянного тока.

MC33063AP1 : Преобразователи. 1,5 А, повышающий / понижающий / инвертирующий импульсный регулятор, упаковка: Pdip, контакты = 8.

MM1448 : Составной регулятор. Эта ИС была разработана как составной источник питания для радиочастотной части мобильных телефонов. Он состоит из трех обычных схем регулятора напряжения, из которых выход одной цепи разделен на две схемы переключения. Выходное напряжение регулятора фиксировано, и каждое из них может быть установлено в диапазоне от 2,0 В до 5,0 В в соответствии с потребностями клиента. Выходной шум.

PKM4000AR2B : DC / DC преобразователь. Расширенные модули питания постоянного / постоянного тока 25-30A Вход 48 В; 1.Выходы 8 В, 2,5 В и 3,3 В Высокий КПД 90%, тип. При полной нагрузке Быстрый динамический отклик, 100 мкс, пиковое значение 150 мВ, тип. Низкая пульсация на выходе, тип. 60 мВ (размах) Высокая плотность мощности, 56,9 Вт / дюйм3 Широкий диапазон входного напряжения (36-75 В ) Промышленные стандартные размеры и расположение выводов Напряжение изоляции 1500 В пост. Тока Макс. Температура корпуса C 1950 Признано.

PT6882 : неизолированные преобразователи постоянного тока в постоянный. 5A Неизолированный выход> КПД 90% Недорогая альтернатива изолированным преобразователям на 36 В Диапазон входного напряжения Регулируемое выходное напряжение Выходное дистанционное измерение Функция ожидания Функция паяемого медного корпуса, поверхностный монтаж IPC, бессвинцовый 2 Семейство продуктов PT6880 представляет собой серию высокоэффективных, не содержащих свинца -изолированные модули интегрированного импульсного регулятора (ISR).

REG101-28 :. q НОВАЯ ТОПОЛОГИЯ DMOS: сверхнизкое падение напряжения: 60 мВ тип. при 100 мА Выходной конденсатор НЕ требуется для стабильности q БЫСТРЫЙ ПЕРЕХОДНЫЙ ОТВЕТ q ОЧЕНЬ НИЗКИЙ ШУМ: 23Vrms q ВЫСОКАЯ ТОЧНОСТЬ: 1,5% max q ВЫСОКАЯ ЭФФЕКТИВНОСТЬ: IGND 500A при IOUT = 100 мА Не включен: IGND 3.3V, 5.0V И РЕГУЛИРУЕМЫЕ ВЫХОДНЫЕ ВЕРСИИ q ДРУГИЕ ВЫХОДНЫЕ НАПРЯЖЕНИЯ, ДОСТУПНЫЕ ПО ЗАПРОСУ q ОТКРЫТЬ.

SI-3018KS : поверхностный монтаж, низкий ток и малое падение напряжения. Поверхностный монтаж, низкое потребление тока, малое падение напряжения Тип капельницы Компактный корпус для поверхностного монтажа (SOP-8) Выходной ток: 1.0 Можно использовать конденсатор с низким ESR. Низкое потребление тока 350 А (IO 2 В) Низкое потребление тока Iq (ВЫКЛ) 1 А (VC 0 В) Низкое падение напряжения VDIF 0,6 В (IO A) Доступны 4 типа выходных напряжений 3,3 В и переменный тип).

SP6660 : iq = 400 мкА ;; Вин Мин. = 1,5 В ;; Вин Макс. = 4,25 В ;; Выходной ток = 200 мА ;; Выходной диапазон = от -1,5 В до -4,25 В или от + 3 В до 8,5 В ;; Freq. (кГц) = 10/80 ;; КПД = 93% ;; Корпус = 8-контактный Msoic 8-контактный Nsoic 8-контактный Pdip.

SW-419PIN : Переключатель с оконечной нагрузкой GAAS Sp4t, постоянный ток — 2 ГГц.Очень низкое энергопотребление: 100 Вт Низкие вносимые потери: 1 дБ Высокая изоляция: до 2 ГГц Очень высокая точка перехвата: 46 дБм IP3 Наносекундная скорость переключения Температурный диапазон: до + 85C Недорогой пластиковый пакет SOIC24 Доступна упаковка ленты и катушки1 M / A- COM — это коммутатор с оконечной нагрузкой GaAs MMIC SP4T в недорогом 24-выводном пластике SOIC для поверхностного монтажа с широким корпусом.

TA78DL05F : Стабилизатор с малым падением напряжения.

TA78DS15BP : Стабилизатор с малым падением напряжения.

TK111 : Стандартное напряжение = 2.0 В, 2,8, 2,9, 3,0, 3,2, 3,3, 3,8, 4,0, 4,7, 5,0 В ;; Управление Вкл. / Выкл. = Высокий ;; Пакет = SOT23-5.

ADM1203 : Simple Tracker с автоматическим выключателем ADM1203 представляет собой каскадируемое устройство Simple Tracker, которое обеспечивает отслеживание шин напряжения в пределах ~ 100 мВ друг от друга в системах с несколькими источниками питания. Любое количество этих устройств может быть подключено каскадом, чтобы сформировать решение для отслеживания нескольких источников питания. ADM1203 требует для работы от 2,7 до 16,5 В на выводе Vcc. Бортовой зарядный насос.

PT7M8201 : LDO-стабилизатор Серия PT7M8201 — это высокоточные регуляторы напряжения с низким падением напряжения, низким уровнем шума, высоким уровнем подавления пульсаций и низким потреблением тока.PT7M8201 включает в себя источник опорного напряжения, усилитель ошибки, транзистор драйвера, защиту по ограничению тока, тепловую защиту и внутренний фазовый компенсатор. Выходное напряжение для регулятора.

.
