Автомат от перенапряжения в сети. Защита от перенапряжения в электросети: виды, устройства и меры безопасности

Что такое перенапряжение в электросети. Какие виды перенапряжений бывают. Как защитить бытовую технику от скачков напряжения. Какие устройства используются для защиты электросети. Что делать при частых скачках напряжения.

Что такое перенапряжение в электросети и чем оно опасно

Перенапряжением в электросети называется превышение номинального напряжения, на которое рассчитано электрооборудование. В бытовых сетях номинальное напряжение составляет 220 В. Перенапряжением считается повышение напряжения свыше 242 В, даже если оно длится менее 1 секунды.

Перенапряжения опасны тем, что могут привести к:

• Выходу из строя бытовой техники и электроники
• Повреждению электропроводки
• Возникновению пожара
• Поражению электрическим током

Даже кратковременные скачки напряжения постепенно разрушают изоляцию проводов и электронные компоненты техники, сокращая срок их службы. Поэтому важно обеспечить надежную защиту от перенапряжений в электросети.

Основные виды перенапряжений в электрических сетях

Выделяют следующие основные виды перенапряжений:

1. Грозовые перенапряжения

Возникают при ударе молнии в линии электропередач или вблизи них. Характеризуются очень высокой амплитудой (до нескольких миллионов вольт) и малой длительностью (единицы-десятки микросекунд).

2. Коммутационные перенапряжения

Появляются при коммутациях в сети — включении/отключении мощных потребителей, короткихзамыканиях и т.д. Могут достигать 3-5 кратных значений номинального напряжения.

3. Квазистационарные перенапряжения

Возникают из-за резонансных явлений в сети, феррорезонанса, неполнофазных режимов. Длятся от секунд до десятков минут.

4. Импульсные перенапряжения

Кратковременные скачки напряжения длительностью от микросекунд до миллисекунд. Могут быть вызваны различными причинами.

Как защитить бытовую технику от скачков напряжения

Для защиты бытовой техники от перенапряжений рекомендуется использовать следующие устройства:

1. Стабилизатор напряжения

Поддерживает постоянный уровень напряжения на выходе при колебаниях во входной сети. Бывают релейные, электромеханические и электронные стабилизаторы.

2. Сетевой фильтр

Защищает от импульсных помех и небольших скачков напряжения. Подключается непосредственно к розетке.

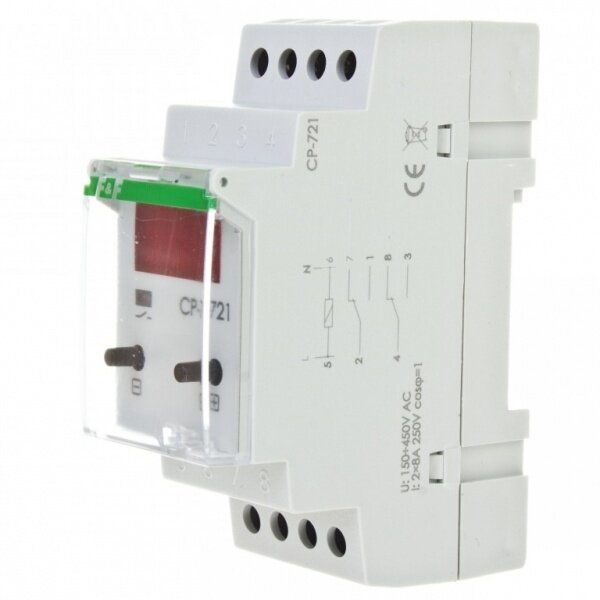

3. Реле напряжения

Отключает нагрузку при выходе напряжения за установленные пределы. Устанавливается на DIN-рейку в электрощите.

4. УЗИП (устройство защиты от импульсных перенапряжений)

Защищает от мощных импульсных перенапряжений, в том числе грозовых. Монтируется в электрощите.

5. ИБП (источник бесперебойного питания)

Обеспечивает защиту от перепадов напряжения и кратковременное питание при отключении электроэнергии.

Устройство защитного отключения (УЗО) и его роль в защите от перенапряжений

УЗО предназначено в первую очередь для защиты от поражения электрическим током. Однако оно также играет роль в защите от перенапряжений:

• Отключает питание при пробое изоляции из-за перенапряжения
• Защищает от возгорания проводки при перенапряжениях
• В комплексе с другими устройствами повышает надежность защиты

УЗО рекомендуется устанавливать совместно с автоматическими выключателями для комплексной защиты электросети.

Что делать при частых скачках напряжения в электросети

Если в вашей электросети регулярно происходят скачки напряжения, необходимо предпринять следующие действия:

1. Обратиться в управляющую компанию или энергосбытовую организацию с жалобой
2. Установить приборы учета качества электроэнергии для фиксации нарушений
3. Оборудовать электросеть устройствами защиты от перенапряжений
4. При повреждении техники из-за скачков составить акт и потребовать компенсацию
5. В случае бездействия поставщика электроэнергии обратиться в суд

Помните, что качество электроэнергии должно соответствовать нормативам. Требуйте от энергоснабжающей организации устранения причин перенапряжений в сети.

Выбор оптимальной защиты от перенапряжений для дома

Для комплексной защиты электросети в доме или квартире рекомендуется использовать многоступенчатую систему:

1. УЗИП класса I+II на вводе в дом для защиты от грозовых перенапряжений

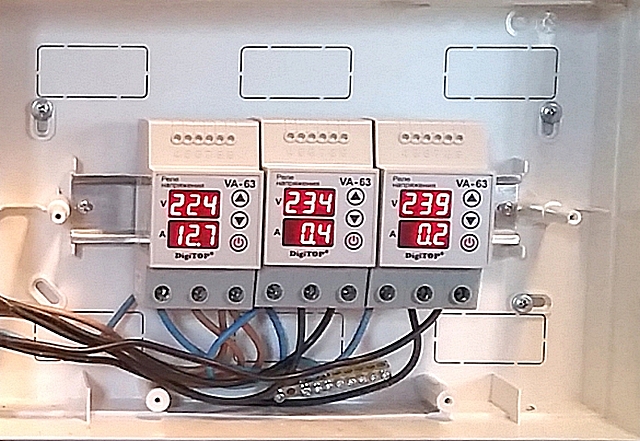

2. Реле напряжения на вводном автомате для защиты всей сети
3. УЗИП класса III для защиты отдельных линий и розеток
4. Сетевые фильтры для защиты дорогостоящей техники
5. Стабилизаторы напряжения для чувствительного оборудования

Такая система обеспечит надежную защиту от большинства видов перенапряжений. При выборе конкретных устройств учитывайте параметры вашей электросети и особенности защищаемого оборудования.

Заключение

Защита от перенапряжений — важный элемент обеспечения безопасности и надежности электроснабжения. Правильно подобранные и установленные устройства защиты помогут сохранить дорогостоящую технику и избежать опасных ситуаций. Не экономьте на качественных средствах защиты — они окупятся за счет долгой и безопасной работы вашего электрооборудования.

Перенапряжение в сети и защита от перенапряжения

10-11-2015

Понятие  перенапряжения в сети

В различных источниках можно  найти разные определения «перенапряжения» в сети. Вот какое определение этого понятия дает Википедия:

Морской словарь определяет перенапряжение как увеличение напряжения в линиях электропередач и в электрических сетях до такого значения,  которое  может повредить изоляцию.

Согласно ГОСТ Р 54130-2010перенапряжением называется превышение  наибольшего рабочего напряжения, которое устанавливается для данного типа электрического оборудования.

Российская энциклопедия по охране труда определяет перенапряжение как  значительное напряжение проводника относительно земли, которое может значительно превосходить фазное напряжение в результате  внутренних или атмосферных явлений

Характеристики перенапряжения в электрической сети

Перенапряжением в общем случае может считаться любое значительное превышение напряжения в сети, вызванное различными причинами. Перепады напряжения могут иметь различную амплитуду, продолжительность и периодичность.

К основным характеристикам перенапряжения относятся:

• значение пика напряжения
• кратность повторения перенапряжения
• время периода нарастания значения перенапряжения
• площадь или длина распространения перенапряжения в сети
• общее количество импульсов перенапряжения за период времени
• общее время всего цикла перенапряжения

Типы  перенапряжения в электрической сети

В общем случае по способу образования различают внутренние (или коммутационные) и внешние (грозовые или атмосферные) перенапряжения

Различают следующие основные типы перенапряжения в электрической сети:

1. грозовые перенапряжения
2. индуктивные перенапряжения
3. квазистационарные перенапряжения
4. коммутационные перенапряжения

Грозовые перенапряжения в сети

Прямое попадание разряда молнии в линию электрических передач может привести к появлению очень сильного перенапряжения. Значение перенапряжения  в случае попадания молнии может достигать нескольких миллионов Вольт. Длительность такого перенапряжения, как правило, не превышает нескольких микросекунд. При появлении грозового перенапряжения изоляция электрических проводников и оборудования не может выдержать высокого напряжения.

Индуктивное электрическое перенапряжение в сети

От удара молнии в землю рядом с линией электропередач может возникнуть индуктивное перенапряжение. Индуктивное перенапряжение появляется вследствие резкого изменения электромагнитного поля. При этом значение перенапряжения может достигать 500 000 Вольт. Такое перенапряжение опасно для электрических приборов, подключенных к сети, электрических подстанций, силовых подстанций. Электрические импульсы индуктивного перенапряжения могут распространяться на значительные расстояния.

Квазистационарное  перенапряжение в сети

Квазистационарные перенапряжения в сети могут продолжаться от нескольких секунд до нескольких минут. Такие перенапряжения опасны для оборудования, подключенного к сети.

Квазистационарные перенапряжения возникают по следующим причинам:

• появление опасного резонанса в электрической сети
• при коротких замыканиях в сети
• при аварийном увеличении скорости электрогенератора в случае резкого падения значения нагрузки в сети
• при появлении эффекта феррорезонанса в  сетях с мощными индуктивными катушками или магнитопроводами

Коммутационные перенапряжения в сети

Коммутационные перенапряжения могут возникать в случае проведения переключений или коммутации оборудования в электрической сети. Как правило, такие эффекты наблюдаются при быстрых включениях или выключениях мощных электрических приборов и оборудования, имеющего большие индуктивные элементы, при резком включении или отключении оборудования с мощными конденсаторами или мощными электромагнитными катушками

Защита от перенапряжения в сети

Обязанности по защите электрических сетей от действия природных и техногенных факторов лежит на организациях, обслуживающих данные сети.

Оборудование по молниезащите и защите от перепадов напряжения в сетях с высоким напряжением устанавливается на опорах и мачтах линий передач, на электрических подстанциях всех уровней. Оборудование для защиты сетей также устанавливается на подстанциях заводов и фабрик, силовых подстанциях питания сетей электротранспорта.

Для защиты электрооборудования дома и бытовых электрических приборов в частных домах и квартирах могут быть установлены локальные устройства для защиты от скачков и перепадов напряжения.

Компания «Бастион» производит линейку устройств защиты от скачков напряжения и перенапряжения. Подробнее об  этих устройствах можно узнать в разделе «Защита от скачков напряжения».

Все устройства защиты по напряжению компании «Бастион» соответствуют требованиям российских и международных стандартов.

Устройства защиты от скачков напряжения и перенапряжения «Альбатрос»  надежно будут защищать вашу сеть, электрическое оборудование и бытовые приборы от пагубного воздействия скачков напряжения и перенапряжения.

Читайте также по теме

• TEPLOCOM – надёжный стабилизатор для газового котла
• Выбираем стабилизатор напряжения для холодильника
• Регуляторы напряжения
• Многофункциональное реле напряжения АЛЬБАТРОС РНТ-63А
• Обзор стабилизаторов напряжения 220 В от БАСТИОН
• Чем опасны дешёвые китайские стабилизаторы сетевого напряжения
• Чистый синус или модифицированный меандр
• Выбираем стабилизатор напряжения для всего дома
• Гальваническая развязка, принципы и задачи
• 12 причин появления скачков в сети

Товары из статьи

• Защита от скачков напряжения

Защита сети 220 вольт от перенапряжения

Хотя подача электричества в квартиры и дома регулируется законодательством, жильцам не стоит полностью рассчитывать на то, что соответствующие службы обеспечат подачу электроэнергии нужного качества. Если из-за бросков сетевого напряжения дорогостоящие электроприборы выйдут из строя, получить компенсацию будет практически невозможно. А поскольку неполадки на электролиниях – не редкость, то стоит самостоятельно принять меры, которые помогут уберечь бытовую технику от поломки. Для этого нужна защита от перенапряжения, обеспечить которую можно, установив в сети соответствующий прибор – защитное реле, датчик с УЗО или стабилизатор напряжения.

Содержание

• Допустимые параметры электроэнергии
• Разновидности перенапряжений
• Перенапряжение в результате коммутации
• Опасность перенапряжения
• Какими устройствами обеспечивается защита сети от перенапряжения?
• Принцип работы защитных устройств
• Длительные перенапряжения
• Недостаток напряжения (провал)
• Заключение

Допустимые параметры электроэнергии

Номинал напряжения, обозначенный на всей бытовой электротехнике, составляет 220В, однако в реальной жизни это значение стабильно далеко не всегда. Это учитывается при изготовлении современных приборов, и они могут устойчиво работать при колебании напряжения от 209 до 231В, а также переносить разброс от 198 до 242В. Если бы небольшие перепады разности потенциалов не были предусмотрены конструкцией бытовой техники, она ломалась бы постоянно. Более значительные отклонения приводят к перегрузке сети, и это снижает эксплуатационный ресурс аппаратуры.

Чтобы сгладить колебания напряжения и обеспечить безопасность приборов, достаточно установить стабилизатор. Гораздо опаснее для электротехники перенапряжение (так называется резкий скачок разности потенциалов).

Разновидности перенапряжений

Перенапряжение может длиться как короткое, так и достаточно продолжительное время. Оно может быть вызвано ударом молнии во время грозы или коммутацией, возникшей из-за неполадок подстанции. Для защиты от них в сеть 220 или 380 Вольт (бытовую или промышленную) включается УЗИП (устройство защиты от импульсных перенапряжений). Его автоматическое срабатывание помогает обезопасить линию при воздействии, например, мощного грозового разряда, от которого не сможет спасти стабилизатор напряжения.

Наглядно про УЗИП на видео:

Удар молнии приводит к появлению мощного электромагнитного импульса, под влиянием которого в расположенных рядом с местом разряда проводниках возникают электрические потенциалы, и происходит резкий скачок напряжения. Длится он всего около 0,1 с, но величина разности потенциалов при этом составляет тысячи вольт.

Понятно, что при поступлении такого напряжения в домашние и производственные сети последствия могут быть очень тяжелыми.

Перенапряжение в результате коммутации

Такое явление может произойти при включении в линию или выключении приборов, дающих высокую индуктивную нагрузку. К ним относятся блоки питания, электромоторы, а также мощные инструменты, запитывающиеся от сети.

Этот эффект обусловлен законами коммутации. Моментальное изменение величины тока в соленоиде, а также разности потенциалов на конденсаторе произойти не может. Когда цепь с такой нагрузкой соединяется или размыкается, то в месте контакта отмечается появление вызванного самоиндукцией и коммутационными процессами электрического потенциала.

Течение переходного процесса всегда сопровождается выбросом напряжения, которое обладает полярностью, обратной входному. Небольшая емкость проводников в сети вызывает резонанс, длящийся короткое время и вызывающий высокочастотные колебания. По завершении переходного процесса они затухают.

Сколько продлится перенапряжение и какова будет его величина, зависит от следующих показателей:

• Индуктивность нагрузки.
• Моментальное значение разности потенциалов при коммутации.

• Емкость подключающих электрических кабелей.
• Реактивная мощность.

Опасность перенапряжения

Поскольку изоляция проводов рассчитана на величину напряжения, значительно превышающую номинал, пробоя чаще всего не случается. Если электроимпульс действует в течение незначительного времени, то напряжение на выходе блоков питания со стабилизатором не успевает возрасти до критического показателя. Это же касается и обычных лампочек – если резко возросшее напряжение быстро нормализуется, то спираль не успевает не только перегореть, но даже перегреться.

Если же изоляционный слой не выдерживает увеличившегося напряжения и происходит его пробой, то появляется электрическая дуга. В этом случае поток электронов проникает сквозь микротрещины, возникшие в изоляции, и идет через газы, которыми наполнены образовавшиеся мельчайшие пустоты. А большое количество тепла, выделяемое дугой, способствует расширению токопроводящего канала. В итоге нарастание тока происходит постепенно, и автомат защиты срабатывает с некоторым опозданием. И хотя оно занимает всего несколько мгновений, их оказывается вполне достаточно для выхода электропроводки из строя.

Какими устройствами обеспечивается защита сети от перенапряжения?

Схема защиты электрической линии от скачков напряжения может включать в себя:

• Систему молниезащиты.
• Стабилизатор напряжения.
• Датчик повышенного напряжения (устанавливается вместе с УЗО).
• Реле перенапряжения.

Отдельно нужно сказать о блоках бесперебойного питания, через которые в домашних сетях чаще всего подключают компьютеры. Этот прибор не предназначен для защиты от перенапряжения в сети. Его функция заключается в другом: при внезапном отключении света он работает как аккумулятор, позволяя пользователю сохранить информацию и спокойно выключить ПК. Поэтому путать его со стабилизатором напряжения не следует.

Принцип работы защитных устройств

Для защиты от электроимпульсов, возникающих под действием молнии, устанавливается грозозащитный разрядник вместе с УЗИП. А обезопасить линию от потока электронов, параметры которого не соответствуют рабочим характеристикам сети, можно с помощью специальных датчиков, а также реле перенапряжения.

Следует сказать, что как ДПН, так и реле по принципу действия и назначению отличаются от стабилизатора.

Задача этих элементов состоит в том, чтобы прекратить подачу электроэнергии в случае превышения величиной перепада максимального порога, указанного в техническом паспорте средства защиты или выставленного регулятором.

После нормализации параметров электрической линии происходит самостоятельное включение реле. ДПН для защиты линии следует устанавливать только в паре с устройством защитного отключения. Его задача заключается в том, чтобы при обнаружении неполадок вызвать утечку тока, под воздействием которой сработает УЗО.

Наглядно про реле напряжения на видео:

Недостаток такой схемы заключается в необходимости ее ручного включения после того, как напряжение придет в норму. В этом плане выгодно отличается стабилизатор напряжения. Это устройство предусматривает регулируемую временную задержку токоподачи, если происходит его срабатывание под воздействием чрезмерного напряжения. Стабилизатор часто используют для подключения кондиционеров и холодильных аппаратов.

Длительные перенапряжения

Продолжительные перенапряжения очень часто происходят из-за обрыва нулевого проводника. Неравномерность нагрузки на фазных жилах становится причиной перекоса фаз – смещения разности потенциалов к проводнику с самой большой нагрузкой.

Иначе говоря, под воздействием неравномерного трехфазного электротока на нулевом кабеле, не имеющем заземления, начинает скапливаться напряжение. Ситуация не нормализуется до тех пор, пока повторная авария окончательно не выведет линию из строя или специалист не устранит неисправность.

При обрыве нулевого провода в электророзетке будет происходить изменение напряжения в соответствии с нагрузкой, которую пользователи, не знающие о неполадках, будут подключать на различные фазы. Пользоваться неисправной цепью практически невозможно, даже если в линию питания включен хороший стабилизатор. Дело в том, что сетевые параметры, регулярно выходящие за пределы стабилизации, приведут к тому, что прибор будет постоянно выключаться.

Наглядно про обрыв ноля и что нужно при этом делать – на видео:

Недостаток напряжения (провал)

Это явление особенно хорошо знакомо людям, проживающим в деревнях и селах. Провалом (проседанием) называется падение величины напряжения ниже допустимого предела.

Опасность проседаний заключается в том, что в конструкцию многих бытовых приборов входит несколько блоков электропитания, и недостаток напряжения приведет к тому, что один из них кратковременно выключится. Аппарат среагирует на это выдачей ошибки на дисплее и остановкой работы.

Если речь идет об отопительном котле, а неисправность произошла в зимнее время, то дом останется без отопления. Избежать такой ситуации поможет подключение стабилизатора. Этот прибор, зафиксировав проседание, повысит величину напряжения до номинала. Стабилизатор может спасти ситуацию, даже если напряжение в сети упало по вине трансформаторной подстанции.

Заключение

В этой статье мы рассказали, для чего нужна защита от перенапряжения в сети, какими устройствами она обеспечивается и как правильно ими пользоваться. Приведенные рекомендации помогут читателям разобраться в причинах сбоя сетевого напряжения, а также выбрать и установить устройство для защиты электросети.

Защита от скачков напряжения бытовые электрические товары во владивостоке

Содержание

1. Как правильно защитить бытовую технику
2. Реле контроля напряжения
3. Стабилизатор напряжения
4. ИБП (источник бесперебойного питания)
5. Датчик перепадов напряжения
6. Скачки напряжения в электросети: что делать?
7. Устройство защитного отключения
8. Причины скачков напряжения в электросети
9. Что такое УЗИП и для чего оно нужно?
10. Перенапряжение в результате коммутации
11. Чем опасны перенапряжения и с чем связаны?
12. Почему происходят скачки напряжения в энергетической сети
13. Виды перепадов напряжения
14. Стабилизаторы напряжения
15. Виды и их параметры
16. Причины возникновения и опасность скачков напряжения
17. Как работает реле контроля фаз в сети 380В
18. Обзор цен
19. Виды изменений в сети

Как правильно защитить бытовую технику

Не стоит недооценивать важность защиты от скачков напряжения. Регулярные перепады в сети приводят в неисправное состояние электронику точного оборудования, выводят из строя реле и двигатели холодильников, морозильных камер

Часто даже способствуют сгоранию техники. Чтобы этого не случалось, нужно оборудовать дом надежными защитными приборами.

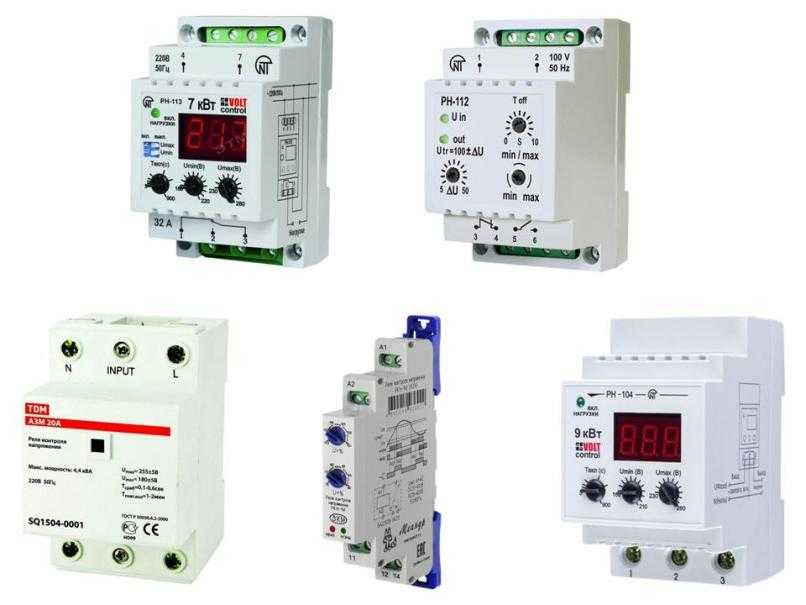

Реле контроля напряжения

Реле контроля напряжения трехфазное ZUBR 3F, 5А

Такая защита от повышенного напряжения позволяет мгновенно отключать все приборы от сети. Устройство контролирует параметры Вольт и при их резком повышении блокирует подачу питания к бытовой технике. После того как сеть стабилизирует свою работу, аппарат снова включается в работу и запускает технику.

Различают точечные реле (вилки и переходники), а также устройства по типу автомата для установки на DIN-рейку к распределительному щитку. В первом случае аппараты контролируют и защищают отдельные бытовые приборы. Так сказать, являются индивидуальными. Второй вариант — это надежный автомат защиты от перепадов напряжения в сети для всего дома.

Стабилизатор напряжения

Релейный стабилизатор напряжения

Такая защита по напряжению предполагает изменение параметров по Вольтам до тех пор, пока они не будут приведены к нормальному состоянию. К примеру, стиральная машина или телевизор, подключенные через стабилизатор, работают всегда на одном напряжении. Если аппарат улавливает резкий скачок, то пропускает к бытовой технике лишь нормальный показатель 220-230 В.

Главные технические параметры стабилизаторов — время реакции на скачок, точность стабилизации, диапазоны входного напряжения и уровень издаваемого шума.

Все устройства такого типа делят на несколько видов:

• Релейные. Самые дешевые виды стабилизаторов. Имеют низкий уровень мощности. Если и используются до сих пор, то на отдельные бытовые устройства.
• Электромеханические (их еще называют сервоприводными). Рабочие характеристики подобных аппаратов мало отличаются от стабилизаторов релейных. Единственная разница между первыми и вторыми – чуть более высокая цена.
• Электронные. Подобные устройства собирают на базе симистора или тиристора. Такие стабилизаторы отличаются хорошей мощностью, долговечностью, точностью реакции на скачки напряжения. При максимально быстром своем действии электронные устройства обеспечивают надёжную защиту от перепадов напряжения.
• Электронные двойного преобразования. Подобные стабилизаторы — самые дорогие из всех. При этом они хорошо защищают как отдельные бытовые приборы, так и всю электросеть в доме. Выделяют одно- и трехфазные устройства. Первые применяют в быту. Вторые — на крупных промышленных, коммерческих объектах. Стабилизаторы двойного преобразования способны сглаживать резкие перепады в диапазонах от 90 до 380 Вольт с отменной точностью.

ИБП (источник бесперебойного питания)

Источник бесперебойного питания (ИБП) APC Back-UPS CS 650VA/400W

Главная задача ИБП — не защита от высокого напряжения, а обеспечение автономного резервного электроснабжения при резких и непродолжительных отключениях энергии. Подобные аппараты особенно нужны в частных домах, если в поселке остро стоит проблема частого отключения света.

Есть также разновидность источника бесперебойного питания с функцией стабилизатора. Если случится резкий высокий скачок напряжения, такой ИБП способен мгновенно переключиться на резервное питание и выровнять параметры Вольт в сети до оптимальных.

Датчик перепадов напряжения

Сетевой фильтр MOST EHV 2м (белый)

Это небольшое устройство, так же как и реле, контролирует скачки напряжения в сети. Но его монтируют сразу с УЗО (устройством защитного отключения). Если датчик выявляет нарушение сетевых параметров, он провоцирует утечку тока. В этом случае УЗО обнаруживает её и отключает питание на дом в аварийном режиме.

Скачки напряжения в электросети: что делать?

Если в квартире часто происходят скачки напряжения, то сначала узнайте, на чьём балансе находятся ваши сети. Если на балансе МКД, то обращайтесь в Управляющую компанию, если в СНТ — то к председателю садового общества.

Одновременно с этим сообщите о проблеме в энергоснабжающую организацию. Электросети внутри МКД находятся на балансе Управляющей компании, а за внешние сети отвечают энергетики.

Далее соберите подписи тех жильцов, у которых также бывают скачки напряжения. Напишите жалобу и отнесите её в УК, а также в РЭС, в отдел по работе с физлицами. Сейчас во многих городах при ресурсоснабжающих компаниях открыты центры обслуживания потребителей. Если в вашем городе такой центр существует, позвоните туда (телефоны и адреса можно посмотреть на сайтах компаний, например, Ленэнерго, Мосэнерго, Алтайэнерго).

Если вопрос никак не решается, то подайте жалобу на сайт Россетей, указав, что местные компании игнорируют проблему. Чтобы вопрос решался оперативнее, можно написать, что в доме проживают маленькие дети или ветеран войны, труда, инвалид, и такие скачки напряжения угрожают их жизни и здоровью.

А теперь представьте такую ситуацию: после колебания напряжения в сети не включается телевизор, холодильник, микроволновка и пр. Что делать, если сгорела техника от перепада или скачка напряжения? Опять же, в первую очередь обращайтесь в УК: звоните, оставляйте заявку. Не реагируют? Тогда зафиксируйте причинённый ущерб на бумаге и обратитесь в суд.

Действует ли гарантия на технику, испорченную вследствие скачка напряжения? Нет, данный случай не является гарантийным, так как по закону эти поломки являются следствием пользования техникой с нарушением правил пользования (превышение напряжения в 220W).

Однако судебная практика насчитывает тысячи дел, решённых в пользу потребителя, понёсшего убытки. Возмещение взыскивается с поставщика электроэнергии.

А теперь краткий алгоритм действий для тех потребителей, которые понесли убытки и из-за скачков напряжения в сети:

1. Зафиксируйте дату и точное время перепада напряжения.
2. Сдайте в ремонтную мастерскую вышедший из строя прибор; попросите мастера составить акт и указать причину поломки.
3. Оплатите услугу по ремонту, сохраните платёжный документ.
4. Составьте претензию, подробно описав в ней все обстоятельства случившегося. Приложите копию акта из сервисной мастерской. Потребуйте возместить сумму понесённых расходов по ремонту.
5. Направьте претензию поставщику электроэнергии; копию претензии с подписью сотрудника о принятии и печатью организации оставьте у себя.
6. Если по истечении 14 дней не последует никакой реакции, направьте исковое заявление в суд о возмещении ущерба в соответствии с п. 1 ст.13 вышеупомянутого закона.

В подавляющем большинстве случаев суд принимает сторону истца по таких спорам. Если не сможете составить претензию, исковое заявление, являться в суд самостоятельно, наймите юриста. Все расходы будут взысканы с ответчика.

Устройство защитного отключения

Немного по-другому работают устройства другого типа, УЗО (устройство защитного отключения) и ДИФ (дифференциальный автомат), которые срабатывают при утечке тока. Задача ДИФ – защитить человека от поражения током при соприкосновении с неисправной проводкой или электроприборами при утечке тока и перенапряжения, вызванного другими причинами.

Устройство защищает сеть от перегрузок и коротких замыканий, при этом имея функцию УЗО – автоматическое отключение при утечке. Применяются дифустройства в однофазных и трехфазных сетях переменного тока. Они значительно повышают уровень безопасности в процессе постоянной эксплуатации электроприборов.

Визуально УЗО и дифавтомат похожи, функции их схожи. Чем же они отличаются и что лучше выбрать? Оба защищают и утечек электричества. Но только ДИФ еще и от замыканий и перегрузок в сети. УЗО – это только индикатор утечек, связанных с повреждение изоляции, например. При утечке УЗО отключит подачу электричества, но не защитит от перегрузки в сети.

Причины скачков напряжения в электросети

Для начала разберёмся в том, что такое скачок напряжения. В быту скачками напряжения принято называть резкое изменение показателей напряжения.

В судебной практике данный вопрос рассматривается в случаях, когда перенапряжение становится причиной нанесения ущерба.

Нормативная документация различает следующие понятия:

1. Отклонение напряжения. Это изменение амплитуды продолжительностью более 1 минуты. Различают нормально и предельно допустимое отклонение напряжения. Максимально допустимым считается отклонение в 10% от номинального.
2. Колебание напряжения — изменение амплитуды продолжительностью менее 1 минуты.
3. Перенапряжение. Это повышение напряжения свыше 242 В, которое может длиться даже менее 1 секунды.

Таким образом, скачками напряжения можно называть как небольшие, но длительные изменения показателей напряжения, так и кратковременные, но значительные превышения показателей нормы («импульсные скачки»).

Излишняя энергия, вызванная скачком в электросети, воздействует на приборы, потребляющие ток, что приводит к их поломке.

Что такое УЗИП и для чего оно нужно?

Широкое распространение получили УЗИП с быстросъемным креплением для установки на DIN-рейку

Ограничитель перенапряжения в электроустановках напряжением до 1 кВ называют устройством защиты от импульсных перенапряжений — УЗИП. Устройства защиты от импульсных перенапряжений — как раз и призваны защитить электрооборудование от подобных ситуаций. Они служат для ограничения переходных перенапряжений и отвода импульсов тока на землю, снижения амплитуды перенапряжения до уровня, безопасного для электрических установок и оборудования. УЗИП применяются как в гражданском строительстве, так и на промышленных объектах.

Основной российский документ, определяющий, что такое УЗИП, это ГОСТ Р 51992-2002, «Устройства для защиты от импульсных перенапряжений в низковольтных силовых распределительных системах».

УЗИП призваны обеспечить защиту от ударов молнии в систему молниезащиты здания (объекта) или воздушную линию электропередач (ЛЭП), защитить высокочувствительное оборудование и технику от импульсных перенапряжений и коммутационных бросков питания. Широкое распространение получили УЗИП с быстросъемным креплением для установки на DIN-рейку.

Аппараты защиты от импульсных напряжений включают в себя устройства нескольких категорий:

Тип устройства	Для чего предназначено	Где применяется
I класс	Для защиты от непосредственного воздействия грозового разряда. Защищают от импульсов 10/350 мкс: попадание молнии в систему внешней молниезащиты и попадание молнии в линию электропередач вблизи объекта. Амплитуда импульсных токов с крутизной фронта волны 10/350 мкс находится в пределах 25-100 кА, длительность фронта волны достигает 350 мкс.	Устанавливаются на вводе питающей сети в здание (ВРУ/ГРЩ). Данными устройствами должны укомплектовываться вводно- распределительные устройства административных и промышленных зданий и жилых многоквартирных домов.
II класс	Обеспечивают защиту от перенапряжений, вызванных коммутационными процессами, а также выполняющие функции дополнительной молниезащиты. Предназначены для защиты от импульсов 8/20 мкс. Они защищают от ударов молнии в ЛЭП, от переключений в системе электроснабжения. Амплитуда токов — 15-20 кА.	Монтируются и подключаются к сети в распределительных щитах. Служат дополнительной защитой от импульсов, которые не были полностью нейтрализованы УЗИП I класса.
III класс	Для защиты от импульсных перенапряжений, вызванных остаточными бросками напряжений и несимметричным распределением напряжения между фазой и нейтралью. Также работают в качестве фильтров высокочастотных помех. Предназначены для защиты от остаточных импульсов 1,2/50 мкс и 8/20 мкс импульсов после УЗИП I и II классов.	Используются для защиты чувствительного электронного оборудования, поблизости от которого и устанавливаются. Характерные области применения — ИТ- и медицинское оборудование. Также актуальны для частного дома или квартиры — подключаются и устанавливаются непосредственно у потребителей.

Конструкция УЗИП постоянно совершенствуется, повышается их надежность, снижаются требования по техническому обслуживанию и контролю.

Перенапряжение в результате коммутации

Такое явление может произойти при включении в линию или выключении приборов, дающих высокую индуктивную нагрузку. К ним относятся блоки питания, электромоторы, а также мощные инструменты, запитывающиеся от сети.

Этот эффект обусловлен законами коммутации. Моментальное изменение величины тока в соленоиде, а также разности потенциалов на конденсаторе произойти не может. Когда цепь с такой нагрузкой соединяется или размыкается, то в месте контакта отмечается появление вызванного самоиндукцией и коммутационными процессами электрического потенциала.

Течение переходного процесса всегда сопровождается выбросом напряжения, которое обладает полярностью, обратной входному. Небольшая емкость проводников в сети вызывает резонанс, длящийся короткое время и вызывающий высокочастотные колебания. По завершении переходного процесса они затухают.

Сколько продлится перенапряжение и какова будет его величина, зависит от следующих показателей:

• Индуктивность нагрузки.
• Моментальное значение разности потенциалов при коммутации.

• Емкость подключающих электрических кабелей.
• Реактивная мощность.

Чем опасны перенапряжения и с чем связаны?

Перенапряжения имеют разную природу и от этого различаются длительностью и величиной. Обычно длительные перенапряжения возникают из-за какой-либо поломки понижающего трансформатора на подстанции или обрыва нулевого провода в сети.

Пути разноса перенапряжения

Данные перенапряжения обладают сравнительно небольшими показателями, но действуют достаточно долгое время и представляют реальную угрозу для человека, и для вашего оборудования.

Долгое повышение напряжения может случиться из-за неравномерного распределения нагрузок по всем фазам во внешней сети. Именно тогда возникнет перекос фаз, при котором напряжение на загруженной фазе будет ниже, а на незагруженной естественно выше номинального.

Краткие по времени всплески напряжения могут появиться из-за переключений в энергосети или во время включения достаточно сильных реактивных нагрузок.

Сильные импульсные перенапряжения возникают в результате воздействия грозовых разрядов.

И напряжение может достигнуть десятков киловольт. Данные импульсы длятся в течение сотни микросекунд, и специальные защитные автоматы просто не успевают на них среагировать, потому что самые современные виды автоматов имеют время срабатывания единицы миллисекунд, и это может быть причиной выхода из строя и повреждения изоляции между фазой и нейтралью.

Хотя, это не приведет к короткому замыканию и не нарушит работу сети, но приведет к небольшой утечке тока в месте повреждения изоляции. И если будет проходить между фазой и нейтралью, то не будет фиксироваться и автоматами защиты, и это приведет к повышенному нагреву изоляции и ускоренному процессу ее старения. По истечении времени сопротивление изоляции на данном участке значения уменьшается, и ток утечки возрастет.

Почему происходят скачки напряжения в энергетической сети

Обратимся к закону Ома (точнее к его следствиям). Мощность потребления исчисляется, как произведение величины силы тока на значение напряжения. Если генерирующее устройство имеет ограничение по мощности нагрузки, то при увеличении тока потребления, напряжение в линии пропорционально снижается. Аналогично происходит обратный процесс: если при фиксированной мощности генератора, снижается ток потребления, резко повышается напряжение в сети.

Разумеется, генерирующие электроустановки проектируются таким образом, чтобы напряжение в сети автоматически стабилизировалось.

Однако на практике, параметров стабилизирующих схем часто недостаточно.

Еще одна причина, не связанная с неисправностью сети — перекос фаз. Как правило, все трансформаторные подстанции работают по трехфазной схеме 380 вольт. Возьмем, к примеру 90 квартирный многоэтажный дом. Питание помещений организуется следующему принципу: общая нейтраль, и по одной фазе 220 вольт на каждые 30 квартир.

Если на одной из фаз пропадает нагрузка (обрыв линии, сработал автомат защиты, и прочее), на оставшихся вводах автоматически возрастет напряжение.

Виды перепадов напряжения

Известно несколько видов перепадов напряжения в сети, классифицируемых по их продолжительности и амплитуде. В соответствии с этими признаками, все они делятся на следующие группы:

• Кратковременные всплески небольшой величины, связанные с переходными процессами из-за включения силового оборудования (лифта или насосных станций, подключенных на эту же фазу) или с сильными грозовыми разрядами;
• Длительные падения напряжения ниже допустимого ПУЭ уровня;
• Сильное превышение допустимого максимума (перенапряжение, достигающее значений 260-300 Вольт) в течение длительного времени;
• Постоянные всплески напряжения значительной по величине амплитуды, возникающие из-за неисправности станционного оборудования.

Обратите внимание! Все приведённые выше отклонения расположены в порядке возрастания их опасности для подключённой к бытовой сети аппаратуры. В связи с указанной классификацией для защиты от перепадов напряжения должны применяться различные типы оборудования (включая устройства, реагирующие на кратковременные всплески)

Указанное обстоятельство предполагает совершенно иной подход к выбору защитных приборов, применяемых для подключения бытовой техники

В связи с указанной классификацией для защиты от перепадов напряжения должны применяться различные типы оборудования (включая устройства, реагирующие на кратковременные всплески). Указанное обстоятельство предполагает совершенно иной подход к выбору защитных приборов, применяемых для подключения бытовой техники.

Если при кратковременных всплесках в сети чаще всего срабатывают входные двухполюсные автоматы, то в ситуации с длительным превышением напряжением значений порядка 300 Вольт могут случиться очень неприятные вещи. При этом возможно полное выгорание дорогостоящего оборудования, не защищённого качественным стабилизирующим устройством. Такие же последствия наблюдаются в случае попадания в строение сильного грозового разряда (особо опасно это явление в сельской местности).

Стабилизаторы напряжения

Стабилизатор (нормализатор) напряжения применяется для поддержания стабильного и качественного напряжения в сети. Его назначение — поддерживать выходной сигнал на уровне 220 вольт, независимо от его уровня на входе. Стабилизатор не улучшает форму сигнала, не исправляет синусоиду, а только корректирует величину напряжения. При этом стоит заметить, что к стабилизаторам, вносящим изменение в синусоиду входного сигнала из-за своей конструкции, подключать приборы содержащие электродвигатели нельзя, так как это приводит к их перегреву.

Виды и их параметры

Стабилизаторы выпускаются с точной регулировкой, но с медленным реагированием на изменение входного сигнала (электромеханические) или с высокой скоростью реакции, но с погрешностью при подстройке уровня сигнала. Перед тем как подобрать себе вид оптимального нормализатора, необходимо померить уровень сигнала в сети. Измерения проводятся в разное время суток на протяжении недели.

Таким образом, определяется требуемый диапазон работы, а при возможности нужно исследовать, насколько быстро изменяется величина напряжения, и вид стабилизатора. Если величина изменяется медленно, оптимальным будет электромеханический тип. Если существуют резкие провалы, то ступенчатый. По принципу работы различают:

1. Релейные. Основными радиоэлементами, входящими в состав такого типа устройств, являются многообмоточный трансформатор и мощные реле. При отклонениях сети от номинального напряжения происходит автоматическое переключение обмотки с использованием силового реле. Такой нормализатор характеризуется низкой ценой, но главный его недостаток в ступенчатой подстройке величины напряжения. При этом на выходе получается уже не чистая синусоида.
2. Сервомоторные. Другое название — электромеханические. В работе используется автотрансформатор и двигатель, последним управляет система контроля. Обладает: низкой ценой, плавной регулировкой, компактными размерами и чистой синусоидой на выходе. К недостаткам относят шум и низкую скорость срабатывания.
3. Инверторные. Действуют на основе двойного преобразования, сначала переменный ток в постоянный, а затем снова в переменный. Всё управление происходит с применением микроконтроллера. Работают в большом диапазоне входного сигнала с высокой скоростью реагирования. Обеспечивают защиту и от импульсных помех, но при этом являются самыми дорогими устройствами.
4. Симисторные. Принцип работы такой же, как у релейного типа, но вместо механических узлов используются полупроводники, работающие в режиме ключа. Отличаются быстротой срабатывания и высоким коэффициентом полезного действия. При этом они совершенно бесшумные, но сложны в своих схемотехнических решениях.
5. Феррорезонансные. Для бытового применения не используются, так как имеют большой вес и высокий уровень шума. Работают на эффекте феррорезонанса.

При изготовлении стабилизаторов используются различные методы достижения стабильного сигнала на выходе устройства. Любой нормализатор обязан поддерживать напряжение в допустимом диапазоне при его отклонении. Если отклонение составит большее значение, стабилизатор отключится и прервёт подачу электричества к подключённой нему нагрузке. Нормализаторы характеризуются такими параметрами:

1. Максимальное входное напряжение. Это максимальный уровень сигнала, понижающийся стабилизатором до 220 вольт.
2. Минимальное входное напряжение. Это минимальный уровень сигнала, повышающийся стабилизатором до 220 вольт.
3. Выходное напряжение. Величина максимального выходного напряжения, подающегося со стабилизатора на нагрузку.
4. Полная мощность. Пиковая мощность, которую может выдержать устройство, измеряется в ВА.
5. Вид индикации. Может использоваться цифровой экран или аналоговые приборы.
6. Тип. Принцип работы.
7. Количество фаз. В зависимости от типа электропроводки бывают двух видов: однофазные и трёхфазные.

Причины возникновения и опасность скачков напряжения

В момент перепада напряжения в электрических сетях его амплитуда изменяется на короткий промежуток времени. После этого она быстро восстанавливается с параметрами, приближенными к начальному уровню.

Подобный импульс электрическим током продолжается буквально в течение нескольких миллисекунд, а его возникновение обусловлено следующими причинами:

• Грозовые разряды. Вызывают скачки напряжения до нескольких киловольт, которые не сможет выдержать ни один прибор. Подобные перепады нередко становятся причиной отключения сети и пожара.
• Перенапряжение, вызываемое процессами коммутации, когда подключаются или отключаются потребители с высокой мощностью.
• Явление электростатической индукции при подключении электросварки, коллекторного электродвигателя и другого аналогичного оборудования.

Опасность последствий от перенапряжений наглядно отражается на рисунке, где грозовой и коммутационный импульсы существенно отличаются от номинального сетевого напряжения. Изоляционный слой в большинстве проводов рассчитан на значительные перепады и пробоев обычно не случается. Часто импульс действует очень недолго и напряжение, проходя через блок питания и стабилизатор, просто не успевает подняться до критического уровня.

Иногда слой изоляции сети 220 В может не выдержать возрастающего напряжения. В результате случается пробой, сопровождающийся появлением электрической дуги. Для потока электронов образуется свободный путь в виде микротрещин, а проводником служат газы, наполняющие микроскопические пустоты. Этот процесс сопровождается выделением большого количества тепла, под действием которого токопроводящий канал расширяется еще больше. Из-за постепенного нарастания тока, срабатывание защитной автоматики немного запаздывает, и этих нескольких мгновений вполне хватает, чтобы вывести из строя в частном доме всю электропроводку.

Особую опасность представляют повышенное и пониженное напряжение, находящееся в таком состоянии долгое время. В основном это происходит по причине аварийных ситуаций, которые требуется устранить, чтобы ток пришел в норму. Других способов нормализации и каких-либо специальных приборов, защищающих от этого явления, не существует.

Как работает реле контроля фаз в сети 380В

В сети 380В может быть установлено трехфазное реле напряжения. Это имеет смысл, если в доме имеется оборудование с трехфазным питанием.

Подключение реле напряжения в сети 380В

В этом случае реле срабатывает при отклонении напряжения на любой фазе и отключает нагрузку по всем трем линиям. При отсутствии потребителей с питанием 380В удобнее и дешевле подключить три отдельных реле напряжения. В этом случае мы получаем три группы потребителей 220В, для которых могут быть установлены различные предельные значения напряжения и время задержки.

Схема подключения реле напряжения на каждой фазе в сети 380В

Обзор цен

Купить защитное устройство можно в любом магазине электрических товаров

Обращаем Ваше внимание, что цена может варьироваться в зависимости от нужного типа защиты от перенапряжений и конкретной марки устройства (Зубр, Альбатрос и прочие)

Рассмотрим приблизительную стоимость автоматики:

В большинстве случаев, при покупке комплектов защиты от перенапряжения предоставляются скидки.

Как часто в вашей квартире горела техника? Задавались ли вы вопросом о том, почему это произошло? Возможно более правильным было бы изначально позаботиться о том, что бы защитить свою технику от подобных ситуаций, ведь в нашей жизни они далеко не редкость. Во вторичном фонде электрика находится в плачевном состоянии и рассчитывать на то, что вас минует скачек напряжения не приходится. При том состоянии, в котором находятся наши городские электросети, скачки напряжения обыденная вещь. Просто сегодня он был незначительным и вы его не заметили, а завтра сгорела техника и крайнего вы вряд ли найдете.

Нас достаточно часто нанимают обслуживающие организации для проведения замены подъездной электрики и вводных распределительных устройств. Насмотрелись мы в домах таких ужасов, что рассказывать слишком долго, да и смысла в этом нет. В обще домовой электрике не предусмотрено никаких средств защиты, только в ТП стоят жуткие вставки, которые срабатывают уже тогда, когда в общем — то поздно. Спасают они разве что сам кабель, идущий от дома к ТП.

Как же обезопасить себя и технику в вашей квартире от подобной ситуации. Техника зачастую дорогостоящая, а ее внутренняя защита не предназначена для условий эксплуатации в России. Ведь в цивилизованных странах сам поставщик электроэнергии не пропустит к потребителю завышенное или заниженное значение напряжения, отключив питание до выяснения причин неисправности. У нас же в первую очередь страдают потребители и страдают без шансов на восстановление справедливости. За время работы в подобных домах я не слышал ни одного случая, когда жилец добивался компенсаций, а с жильцами в первую очередь приходится общаться именно нам. Впоследствии многие из них становились нашими клиентами и мы помогали организовать защиту от подобных ситуаций.

Только испытав на себе дорогостоящий ремонт техники люди понимают, что намного дешевле сразу приобрести и установить защиту, нежели потом разводить руками и искать виноватых.

Виды изменений в сети

График допустимых показаний отклонения в сети

Выделяют несколько типов скачков напряжения:

• Отклонения. Здесь подразумевается изменение амплитуды, длительность каждой из которых составляет больше 60 сек. Причем есть нормально допустимое и предельно дозволенное отклонения. Во втором случае нормой считается показатель не больше 10% от нормального.
• Колебания (падение напряжения). Здесь амплитуда меняется в меньшую сторону и составляет до 60 сек. Также нормальным считается показатель до 10% от оптимального.
• Перенапряжение. Это резкое увеличение тока выше отметки 242 Вольт. Длительность таких скачков до 1 сек.

Автоматы напряжения в сети

Перепады напряжения и прочие неполадки в электросетях отнюдь не редкость. Они могут привести к выходу из строя дорогостоящей техники и даже угрожать жизни и здоровью людей. Для предотвращения подобных последствий на рынке имеются различные устройства защиты электрической сети, применяемые в зависимости от характера неполадок.

В этой статье вы узнаете: что собой представляют перепады напряжения и каковы их причины; Какие существуют устройства защиты сети и в каких случаях используются.

Допустимые параметры электроэнергии

В России и на пост-советском пространстве стандартным напряжением является 220 вольт (для рядовых потребителей электроэнергии). При этом в реальности напряжение колеблется в определенных рамках от данного номинала. Допустимая амплитуда отклонения от нормы устанавливается нормами и актами, регулирующими предоставление данной услуги потребителю. При 220В минимальное допустимое значение составляет 198В, а максимальное — 242В.

Спасут ли пробки или автоматы?

Долгое время в домах использовались «пробки»: плавкие предохранители, защищающие от скачков напряжения. На смену им пришли современные и более удобные автоматы (автоматические выключатели). На сегодняшний день в большинстве квартир это единственные средства защиты от неполадок в сети.

Пробки и автоматические выключатели позволяют защититься от короткого замыкания, перегрева проводки и возгорания при перегрузке. Однако мощный электрический импульс может успеть пройти через автомат и вывести технику из строя. Такое случается, например, в следствие удара молнии. То есть обычные пробки не могут обеспечить полноценную защиту от перепадов напряжения.

Основные причины возникновения скачков напряжения в сети

Скачки напряжения могут отличаться по величине отклонения от нормы, по своей продолжительности и динамике возрастания/убывания в зависимости от причин их возникновения:

• Большая нагрузка на сеть. Одновременное подключение большого числа электроприборов при недостаточной мощности сети приводит к нестабильности напряжения. Это может быть заметно, например, как мерцание лампочек или внезапное выключение электроприборов. Данное явление встречается часто, особенно по вечерам;
• Мощный потребитель по соседству. Случается, если рядом находятся промышленные объекты, торговые центры, офисные здания с мощной вентиляционной системой и так далее.
• Обрыв нулевого провода. Нулевой провод выравнивает напряжение у потребителей электроэнергии. При его обрыве (сгорании, окислении) часть потребителей получат повышенное напряжение (а другие заниженное), что с высокой вероятностью приведет к выходу из строя незащищенной электротехники.
• Ошибки при подключении. Например, если были перепутаны нулевой и фазный провода;
• Плохая проводка. Сбои возникают из-за изношенности проводки, использования некачественных материалов и неправильно выполненных монтажных работ.
• Удар молнии. Попадание молнии в линии электропередачи может вызывать стремительный скачек напряжения в тысячи вольт. Представляет особую опасность, так как средства защиты не всегда успевают сработать.

Возможные последствия скачков напряжения

Производители электрической техники учитывают нестабильный характер напряжения и возможность его скачков и падений. Например, прибор с номинальным напряжением 220 вольт может работать при 200В и выдерживать скачки до 240В. При этом регулярная работа аппаратуры при больших отклонения от нормы сокращает срок ее эксплуатации. Сильные скачки напряжения могут вывести технику из строя, и даже нанести ущерб имуществу и здоровью, например, вызвав пожар.

Справка. Поломки электрических приборов в результате скачков напряжения не покрываются договорами о гарантийном обслуживании, то есть бремя расходов на ремонт и замену ложится на владельца, что может стать серьезным ударом по семейному бюджету. В некоторых случаях существует возможность предъявления иска к поставщику электроэнергии, однако это долго, сложно и дорого, а также не гарантирует успеха. Проще заранее предусмотреть защиту своего дома от подобных неприятностей.

Способы защиты от скачков напряжения

В зависимости от характеристик скачка напряжения и природы его возникновения используются различные устройства защиты. Рассмотрим основные из них:

Сетевой фильтр

Простое и доступное решение для защиты маломощного оборудования. Обычно представляет собой удлинитель или моноблок с вилкой, розеткой (или розетками) и выключателем с индикацией подачи питания. Следует отличать сетевые фильтры от обычных удлинителей, которые не имеют защиты, но очень похожи по виду. Защищает от скачков до 400 — 500 вольт, а ток нагрузки не может превышает 5 — 15 А.

Справка. С технической стороны сетевой фильтр представляет собой нехитрую систему из нескольких конденсаторов и катушек индуктивности. При этом блоки питания большинства современных электроприборов уже имеют в своем составе схемы, выполняющие аналогичную функцию. То есть на практике сетевые фильтры часто выполняют роль простого удлинителя с дополнительной защитой от скачков в сети.

Реле защиты РКН и УЗМ

Устройство прерывает подачу электроэнергии, если напряжение выходит за пределы допустимых значений. После возвращения напряжения в установленные рамки подача восстанавливается (автоматически или в ручную в зависимости от модели). Устройство подключается после входного автомата.

Основные достоинства РКН и УЗМ:

• Скорость срабатывания в несколько миллисекунд;
• Выдерживает нагрузку от 25 до 60 А;
• Небольшие размеры и удобный монтаж;
• Достаточные диапазоны максимального и минимального напряжения;
• Отображение показателей электрического тока в реальном времени;

Прибор эффективен для защиты от разрыва нулевого провода и умеренных скачков напряжения. Однако реле не могут обеспечить стабильное напряжение и защитить от импульсного скачка, вызванного ударом молнии.

Расцепитель минимального-максимального напряжения (РММ)

Устройство защищает от высокого и низкого напряжения. Эффективен в случае разрыва нулевого провода и перекоса фаз в трехфазной сети, но не защищает от высоковольтных импульсов.

Прибор отличается небольшими размерами, простотой установки и доступной ценой.

Обратите внимание. РММ не оснащен функцией автоматического включения, что может привести к порче продуктов в холодильнике, остановке отопления помещений в зимний период и подобным проблемам.

Стабилизаторы

Приборы используются для «сглаживания» подачи электроэнергии в сетях, склонных к нестабильной работе. Эффективны в случае падения мощности, но могут не справиться с высоким напряжением.

К достоинствам прибора относятся: длительный срок эксплуатации; быстрое срабатывание; поддержание напряжения на стабильном уровне. Главным недостатком стабилизаторов является высокая цена.

Устройства защиты от импульсных перенапряжений (УЗИП)

Используются для защиты от быстрых мощных скачков напряжения, как правило вызываемых ударом молнии в линию электропередач. Выделяют два вида подобных устройств:

• Вентильные и искровые разрядники. Устанавливаются в сетях высокого напряжения. В случае импульсного перенапряжения в устройстве происходит пробой воздушного зазора, фаза замыкается на заземление, разряд уходит в землю;
• Ограничители перенапряжения (ОПН). В отличие от разрядников имеют небольшой размер и используются в частных домах. Внутри установлен варистор. При обычном напряжении ток через него не течет, но в случае скачка происходит возрастание тока, что позволяет снизить напряжение до нормальной величины.

Датчик повышенного напряжения (ДПН)

Используется вместе с УЗО (устройство защитного отключения) или дифференциальным автоматом. ДПН определяет превышение установленной нормы напряжения, после чего УЗО размыкает цепь.

Заключение

Наиболее распространенные средства защиты от скачков напряжения: автоматы и пробки, — эффективны не во всех случаях. В частности они не справляются с мощными скачками напряжения, что ставит под угрозу сохранность электротехники и всего дома в целом. Рынок предлагает разнообразными устройствами защиты электросети, применяемые в зависимости от характера перепадов напряжения и причин их возникновения. Потребителям электроэнергии остается выбрать необходимые приборы и правильно их установить.

Если у вас часто срабатывает автоматический выключатель на 16-20 А и обесточивает квартиру, не верьте тем, кто говорит, что нужно просто поставить автомат номиналом побольше. Новый автомат реагировать на перегрузки перестанет, но начнут гореть розетки.

Зачем менять автомат?

Любой электрик скажет: «При наличии отсутствия острой необходимости лучше в электропроводку дома своими руками не лезть». Последствия могут быть печальными. Когда же возникает такая необходимость?

Для того чтобы поменять розетку, нужно знать физику за 8-9 классы. С прочей электрической начинкой все немного сложнее. Если в квартире регулярно срабатывает автомат (автоматический выключатель в щитке) и пропадает свет, пора его менять.

Вероятно, автоматический выключатель выработал свой ресурс, даже несмотря на то, что срок, указанный в паспорте, еще не истек. Изношенный аппарат на 16 А может срабатывать при слабой нагрузке на сеть (10 А), а может не срабатывать при экстремальных значениях (произойдет спаивание контактов, дальше – пожар).

Напомним на всякий случай некоторые сведения из школьной программы:

• Мощность = Напряжение х Ток.
• Ток = Мощность Напряжение.

Напряжение в розетке — 220 В. На кофеварке указано 1200 Вт, значит, потребляемый ток будет 1200220=5,45 (А).

Если вам удалось сложить мощность всех домашних электроприборов и рассчитать общую силу тока, можете считать себя электриком второго уровня.

Как работает автомат и от чего он защищает

Внешне автоматический выключатель представляет собой пластиковый коробок с клеммами для подсоединения проводки, плюс тумблер. Лезть внутрь не обязательно. Для нас важно, что в нем установлены контакты, тепловой и электромагнитный расцепители, которые отвечают за обесточивание сети при повышенной и экстремальной нагрузке.

Как расшифровать маркировку на автоматическом выключателе:

• Буква (A, B, C, D) – это класс автомата, она означает предел тока мгновенного срабатывания, то есть напряжения, когда автомат сразу же обесточивает сеть в квартире. В большинстве случаев в жилых домах будет стоять автомат с буквой C. Он будет моментально срабатывать при 5-10 кратном увеличении силы тока от номинала. То есть автомат с номиналом 10 А вырубит сеть без задержки при значении силы тока 50-100 А. Автомат с B-характеристикой (3-5 кратное превышение) тоже самое сделает при значении 30-50 А.
• Цифра указывает на номинальный ток, то есть значение, до которого автомат будет работать в штатном режиме, ничего не выключая. Тот же автомат на 10 А при превышении силы тока до 11,5 сработает лишь через два часа. При 14,5 подождет минуту, если перенапряжение сети не исчезнет, обесточит квартиру. И так далее, до пиковых значений, обозначенных буквой, когда сеть упадет без задержки.
• Рядом меньшим шрифтом будет стоять другая цифра (в тысячах ампер), обозначающая максимальное значение силы тока, при котором автомат сработает, не получив повреждений.

В чем здесь фокус, почему нельзя сразу отключить сеть, если превышено номинальное значение? Автомат учитывает кратковременные токи, возникающие в сети на доли секунды при включении электрооборудования. Когда вы включаете стиральную машину, пусковой ток может быть выше номинального в 2-3 раза.

Основная функция автоматического выключателя – защищать сеть от короткого замыкания и перегрузки. Когда по линии течет слишком большой ток, проводка нагревается. Если это происходит слишком долго – провод может загореться.

Автомату по большому счету все равно на ваши электроприборы, он их, вопреки расхожему мнению, не защищает от скачков напряжения. Но потерять микроволновку или чайник, подключенные к розетке, это одно, а перегоревшая проводка в стене или в люстре – другое.

Важно понимать, что и от удара током человека при случайном касании токоведущих участков и заземленных предметов автомат тоже не убережет. Для этого существуют устройства защитного отключения (УЗО). Советуют ставить одно общее после вводного автомата и на группы, где есть риск поражения током.

Как выбрать автомат для электропроводки

Для того чтобы правильно выбрать автоматический выключатель, нужно прикинуть максимально допустимую токовую нагрузку сети (суммировать все приборы). Номинал автомата (цифра после буквы) не должен превышать этого значения.

Для обычной квартиры, где нет «серьезных» потребителей питания типа кондиционера, водонагревателя, подойдет автомат класса B. Такая сеть считается слабонагруженной. Ставить высоконагруженный автомат (класса D) для сети, которая питает лампочки опасно. Он не будет воспринимать скачки напряжения в ней как вредные и может пропустить даже короткое замыкание.

Слабонагруженный прибор в сети с большой нагрузкой в штатном режиме наоборот, будет срабатывать не по делу и часто.

Да, чуть не пропустили: автоматы различаются по количеству фаз (полюсов). Число полюсов автомата указывает, с каким из типов сетей он может работать.В квартиру можно также поставить один входной выключатель класса C и по одному однофазному для обеспечения отдельных участков (кухня, комната, отдельно на кондиционер, если предусмотрен). Если нет желания все усложнять, в двухкомнатной квартире можно вполне обойтись одним автоматическим выключателем B с номиналом 16.

Мы почти разобрались, как выбрать автоматический выключатель по току и мощности. Но, если учесть только нагрузку потребителей, можно нарваться на неприятности. Выбор автомата напрямую зависит от типа проводки, кабеля. На слабой проводке мощный автомат при перегрузках не справится со своими задачами. То есть всегда нужно принимать во внимание сечение провода и его пропускную способность.

В домах до 2001-2003 годов с большой долей вероятности будет алюминиевая проводка в однослойной изоляции. Скорее всего, она свое уже отслужила (номинально она может выдержать 20 лет при идеальных условиях, без перегрузок). Ставить на нее новый автомат, учитывая лишь суммарную мощность потребителей, категорически не рекомендуется. Автомат часто срабатывать перестанет, а проблема перегрева останется.

Варианта, по сути, два:

• Менять проводку на медную.
• К мощным потребителям (стиральная машина, бойлер, кондиционер) провести отдельную линию от щитка и поставить на нее отдельный автомат.

Медный провод пропускает больший ток, чем алюминиевый. Но и здесь важно, кроме материала, учитывать его сечение. Оно дает понять, сколько ампер можно пропустить через кабель, не опасаясь повреждения и перегрева.

• Алюминиевый провод сечением 2,5 мм2 безопасно работает с токами до 16-24 А.
• Медный провод сечением 2,5 мм2 безопасно работает с токами 21-30 А.

Это означает, что при нагрузке в 23 А, автомат с номиналом 16 А обесточит проводку через минуту. Вполне достаточно, чтобы медный провод не перегрелся. Если поставить автомат 25 А, до отключения кабель будет пропускать ток за пределами своей нормальной нагрузки, он перегреется, изоляция быстрее износится, розетка со временем перегорит. Для алюминиевой проводки, соответственно, эти значения ниже.

Для простоты понимания предлагаем таблицу выбора автоматического выключателя, исходя из сечения кабеля.

Последний совет: на своей безопасности не следует экономить. Лучше брать автоматы в специализированных магазинах, выбирать производителей с проверенной репутацией. Менеджеры на месте ответят на вопросы, которые мы могли упустить в этой статье.

Необходимость осуществления защиты приборов по напряжению

Рассмотрим причины необходимости применения защиты по напряжению. Электрические приборы и оборудование очень зависимы от качества электрического тока, и, прежде всего, зависят от значения напряжения в сети. Существенные изменения напряжения обусловлены аварийными ситуациями, пиковыми нагрузками, природными явлениями.

В графике значения напряжения могут наблюдаться резкие пики, скачки напряжения. Пики могут достигать 300 и даже 500 Вольт. Эти всплески обычно кратковременны, длятся доли секунд, но и этого достаточно для полного выведения из строя электрооборудования. Более того, такие скачки могут стать причиной возгорания, причиной пожара. Вот почему очень важно использовать эффективную защиту сети по напряжению.

Как правильно в электрической сети выполнить защиту по напряжению рассмотрим далее.

Какая защита сети установлена в домах? Обеспечивает ли она защиту по напряжению?

В этой части рассмотрим стандартную защиту, установленную в электрических шкафах наших домов, и оценим возможности этого оборудования выполнять защиту сети по напряжению.

Вот стандартная комплектация электрического шкафа: пакетный выключатель, электрические автоматы по группам, один или два УЗО. Визуально такая комплектация внушает доверие, в одном шкафу собрано десяток устройств защиты, и кажется, что этого достаточно.

Одной из причин такой уверенности является сравнение с прошлыми электрическими шкафами, которые устанавливались в советское время. Раньше стандартно устанавливались один поворотный выключатель и один или два автомата.

Теперь давайте глубже рассмотрим функциональность этих устройств.

Электрические автоматы обеспечивают защиту сети от превышения значения силы тока в сети потребителя. Они срабатывают по тепловому принципу, когда значение температуры в проводниках растёт. Срабатывают они не быстро, ведь проводник должен реально нагреться. От чего защищает такое устройство? Оно действительно защищает от пожара в случае короткого замыкания в сети. То есть, замыкание уже произошло, розетка почернела, провода обуглились и только после этого сработают автоматы. Сеть будет обесточена и провода дальше греться не будут. Выполняет ли автомат функцию защиты по напряжению? Конечно, нет. Резкий скачок напряжения не вызывает срабатывания автоматов. Вот если пик напряжения выведет прибор из строя, сгорит несколько элементов, и это приведёт к короткому замыканию. То в этом случае через некоторое время сработает автомат. Но авария уже произошла. Фактически электрические автоматы защищают городскую электрическую сеть от аварий, происходящих в домах и квартирах. Они отключают неисправную нагрузку от городской сети.

Более сложным устройством является электронное защитное устройство. УЗО контролирует эффективность работы заземления, и нарушения, связанные с перетеканием тока по фазам. Если устройство определяет нарушение заземления или появление потенциала на нулевой фазе, то оно мгновенно отключает подачу электричества. УЗО обеспечивает безопасность использования электрических приборов, в случае попадания тока на корпус прибора или другой аварии такое устройство может спасти жизнь человека. Может ли УЗО выполнить защиту сети по напряжению. Ответ — тоже нет. Если при повышении напряжения не произошло распределение тока на «ноль» или «землю», то УЗО не сработает.

Вывод: стандартная комплектация электрического шкафа не обеспечивает защиту сети по напряжению. Для осуществления эффективной защиты сети по напряжению необходимо использовать специальные устройства защиты по напряжению, устройства защиты от скачков напряжения.

Устройства защита сети по напряжению

Для выполнения надёжной защиты сети и приборов по напряжению необходимо применять специальные устройства защиты по напряжению, приборы защиты от скачков напряжения. Такие устройства могут быть установлены локально для защиты конкретного электрического прибора или могут устанавливаться в электрическом шкафу на din рейку для защиты группы потребителей.

Устройства защиты потребителей по напряжению даёт возможность фильтровать пики напряжения, возникающие аварийным во внешних сетях, блокировать импульсные пики высокой мощности. Устройства защиты по напряжению дают возможность вырезать скачки напряжения, при этом сохраняя правильную форму графика напряжения. Быструю и надёжную работу устройств защиты по напряжению реализуют современные электронные схемы управления. Электронные процессоры дают возможность в тысячные доли секунды выполнять логические операции по защите сети по напряжению.

	Грозозащита
	Защита от пожара
	Защита по напряжению от аварии

Компания «Бастион» рекомендует следующие устройства защиты приборов по напряжению:

как реле обеспечивает защиту электроприборов, как защитить сеть 380 В

Электрические приборы сегодня присутствуют в каждом доме. Удобство их использования и срок службы напрямую зависит от подаваемого напряжения. Зачастую в бытовых сетях происходят скачки, из-за которых современная электроника выходит из строя. Уберечь её от поломок помогут специальные приборы, такие как реле защиты от перенапряжения, устройство защитного отключения и другие.

• Причины и последствия перенапряжения
• Стабилизатор тока
• Защитное реле и УЗО
• Стабилизация сетей 380 вольт

Причины и последствия перенапряжения

Сетевое перенапряжение может быть чревато поломкой дорогостоящих приборов. Есть несколько факторов, по которым величина напряжения в сети резко меняется:

• Неверное соединение проводов в щите. Случается это чаще всего из-за банальной невнимательности. Если подлежащие соединению провода были перепутаны, это приведёт к возникновению скачка.
• Разрыв нулевого провода. Именно он отвечает за то, чтобы в сети было правильное ровное напряжение без перепадов. Его разрыв непременно повлечёт за собой сбой, при котором один участок электрической цепи получит 220 В, а другой — 380 В.
• Просчёт операторов. В процессе работы на подстанциях иногда специалисты производят несогласованное регулирование подаваемого тока.
• Электропитание от одной линии. Такие линии обладают заводом очень большой величины. Когда всё оборудование, подключённое к ней, одномоментно запускается, внутри сети происходит резкий подъём тока.
• Природные факторы. В первую очередь к таким факторам относится гроза. Разряд молнии, попадающий в линию электропередач, провоцирует импульсное напряжение, достигающее десятков тысяч вольт. Чтобы не нарушить работу электрических приборов в такой ситуации следует в обязательном порядке обесточивать их во время грозы либо заранее позаботиться об установке молниезащиты.

Современные приборы, работающие от электросети, создаются с учётом возникновения небольшого перенапряжения. Если его величина не превосходит 1000 В, то благодаря встроенной защите поломки не случаются. Но в случаях когда перепад превышает установленную норму, наступает короткое замыкание, проявляющееся в перегреве проводов, пробоях изоляционной оболочки, появлению искр. Подобная ситуация весьма опасна для человека.

Стабилизатор тока

Опасность короткого замыкания заключается в том, что оно может вызвать возгорание оборудования и пожар. Именно поэтому защита от перенапряжения сети 220 В, применяемого в быту, чрезвычайно важна. Для этих целей потребители часто используют стабилизатор напряжения. При его выборе необходимо учитывать следующие характеристики:

• Тип сети. По числу проводов они делятся на однофазные (с двумя проводами) и трехфазные (с четырьмя проводами).
• Мощность. Перед приобретением стабилизатора следует посчитать суммарную нагрузку всех устройств, которые планируется защитить. Показатель мощности защитного прибора должен на ступень превосходить полученное число.
• Пусковой ток. Этот параметр необходимо брать во внимание при защите устройств с асинхронными двигателями (насосов, холодильников). Для их бесперебойной работы требуется стабилизирующее устройство с запасом до 25%.

Что касается необходимого числа стабилизирующих приборов, то оно зависит от того, сколько электрических устройств работает в одной сети. Система, состоящая из 2−3 маломощных электроустройств, будет эффективно работать при наличии одного стабилизатора, встроенного в неё на входе.

Если в электросистему входит много мощных постоянно функционирующих дорогостоящих устройств, каждое из них придётся защищать отдельным стабилизатором.

Защитное реле и УЗО

Уменьшенным вариантом стабилизатора является реле защиты от перенапряжения. В зависимости от модификации оно может иметь вид:

• Удлинителя. Имеет несколько розеток, защищённых одним предохранителем.
• Электрической вилки (модель «Зубр»). Присоединяется к квартирной розетке, имеет цифровое табло, на котором высвечивается уровень напряжения в данный момент.
• Отдельного модуля, устанавливающегося на DIN-рейку в электрощитке (модель «Барьер»). Способен обезопасить всю технику в пределах одной квартиры (дома). Для этого его потребуется установить внутри распределительной коробки.

Все модели защитных реле имеют схожую схему работы и могут обезопасить как отдельное устройство (компьютера, телевизора и др.), так и несколько приборов. Преимущество реле перед стабилизатором заключается в быстроте его действия. Скорость срабатывания однофазного прибора в случае перенапряжения в сети 220 В составляет несколько наносекунд.

С помощью трехфазного реле может быть обеспечена защита от перенапряжения в сети 380 вольт, которое используется для работы городского транспорта (метро, трамваев, троллейбусов).

Ещё одна возможность обезопасить домашнюю электросеть — приобрести устройство защитного отключения (УЗО), отличающееся высоким качеством при достаточно невысокой стоимости. В процессе его работы происходит сравнение величины тока в фазном и нулевом проводнике. При наличии высокой разницы между показателями срабатывает автоотключение. Для полноценной защиты от опасных скачков тока УЗО должно дополняться специальным датчиком, сигнализирующим о перенапряжении и отключающим электропитание приборов.

Стабилизация сетей 380 вольт

Электросетям, работающим под напряжением в 380 В, отводится важная роль. С их помощью обеспечивается работа общественного транспорта (троллейбусов, электричек, метро), работают уличные фонари, электрифицируются частные дома в посёлках. Защита высоковольтных линий имеет свои особенности:

• Должно постоянно отслеживаться распределение электричества по фазам.
• Для предохранения от перепадов лучше использовать несколько однофазных приборов, чем один трехфазный. Таким образом удастся сохранить электропитание в сети при выходе из строя одного стабилизирующего прибора. Ремонт такого прибора обойдётся дешевле.
• Работа электродвигателей в высоковольтной системе должна быть защищена трехфазными стабилизирующими устройствами.

При выборе стабилизирующих агрегатов, обеспечивающих защиту высоковольтных систем, следует обращать внимание на их основные характеристики. Как и в случае с сетями 220 вольт, основными параметрами считаются мощность, скорость срабатывания, срок службы, удобный интерфейс, регулировка настроек, стоимость.

Методы защита сети от перенапряжения, видеоинструкция

Содержание

• 1 Опасность перенапряжения
• 2 Причины возникновения перенапряжения
• 3 Способы защиты от перенапряжения
• 4 Стабилизаторы напряжения
• 5 Реле напряжения
• 6 Датчик повышенного напряжения (ДПН) + устройство защитного отключения (УЗО)
• 7 Устройство защиты от импульсных перенапряжений (УЗИП)
• 8 Видео

Перенапряжение – это превышение предельно допустимого уровня напряжения в сети на 10 и более процентов.

В зависимости от типа сети допустимые по нормативам значения варьируются в диапазоне:

• однофазная электросеть – от 198 до 242 вольт;
• трехфазная электросеть – от 342 до 418 вольт.

Если напряжения превышает данные показатели, то речь уже идет о перенапряжении сети и нужно принимать защитные меры.

Опасность перенапряжения

Опасность перенапряжение состоит в том, что оно может вызвать в сбои в работе электрического оборудования и привести к частичной или полной его поломке. Оно может стать причиной сгорания холодильников, стиральных машин, телевизоров, компьютеров и других бытовых приборов.

Стоит отметить, что поломка бытовой техники – это не самое страшное последствие перенапряжения. Оно может стать причиной возгорания помещения и человеческих смертей, поэтому важно использовать средства защиты и обезопасить домашнюю электросеть.

Причины возникновения перенапряжения

Наиболее распространенная причина перенапряжения – это отгорание или обрыв нулевого провода, что приводит к тому, что ток циркулирует между фазами и часть потребителей получает пониженное напряжение, а часть – повышенное.

Также часто причиной перенапряжения становится ошибка при подключении кабеля в распределительном щитке – нулевой провод включается на место фазного и в квартиру вместо положенных 220 вольт поступает 380.

Значительную опасность для сети представляет разряд молнии в линии электропередач. В результате ударе возникает импульсное перенапряжение, достигающее нескольких тысяч вольт. Бывают случаи перенапряжения из-за сбоев на электрических подстанциях.

Способы защиты от перенапряжения

Для защиты от повышенного напряжения используются следующие устройства:

• стабилизаторы напряжения;
• реле напряжения;
• ДПН+УЗО;
• УЗИП.

Остановимся на каждом устройстве подробнее.

Стабилизаторы напряжения

Стабилизаторы обеспечивают надежную защиту сети от перенапряжения. Если напряжение выходит за предельно допустимый диапазон, то стабилизатор отключает подключенную группу от сети. Когда напряжения нормализируется, то регулятор включает питание снова. Современные стабилизаторы комплектуются дисплеями, отображающими текущее напряжение и показывающими график его скачков.

В продаже можно встретить различные типы этих устройств:

• релейные;

• феррорезонансные;

• электромеханические;

• симисторные.

Существуют различные схемы монтажа регуляторов. Оптимальный вариант – это установка устройства на каждый электроприбор, который необходимо защитить. Эта схема хороша тем, что для каждого потребителя можно подобрать подходящий по точности и мощности стабилизатор. Конечно, этот вариант и самый дорогой, поэтому чаще всего один стабилизатор устанавливается на группу или на всю квартиру. Его мощность рассчитывается путем суммирования мощности всех приборов.

Реле напряжения

Установка реле – это тоже довольно эффективный способ обезопасить домашнюю сеть. При больших перепадах напряжения, реле автоматически отключает потребителя, а при стабилизации – включает. Современные защитные реле выпускаются с микропроцессорами, которые позволяют проводить более тонкую настройку устройства.

Реле, как и стабилизаторы, можно устанавливать на отдельные приборы, на группы и на всю домашнюю сеть. При защите отдельного прибора, он подключается к реле, а оно уже к сети питания. При защите всего дома или группы приборов, реле устанавливается на распределительном щитке.

Датчик повышенного напряжения (ДПН) + устройство защитного отключения (УЗО)

ДНП – это датчик повышенного напряжения, а УЗО – устройство защитного отключения. ДНП проводит мониторинг работы сети и если значения напряжения превышают норму, то УЗО размыкает сеть.

Устройство защиты от импульсных перенапряжений (УЗИП)

УЗИП – это устройство защиты от импульсных напряжений. УЗИП применяется для защиты сети от импульсного перенапряжения, в особенности, от попадания молнии в ЛЭП. Устройство можно устанавливать, как на часть, так и на всю сеть.

В последнем случае УЗИП устанавливается возле каждого электрического потребителя и на вводе в электрический щит.

Видео

DITEK Защита от перенапряжения — защита сети

Сетевые устройства DITEK обеспечивают защиту от перенапряжений Gigabit Ethernet и 10 Gigabit Ethernet для каналов IP и PoE, которые передаются по различным типам кабелей.

Обзор защиты от перенапряжения в сетиЗагрузить

• Избранное

ДТК-МРЖПОЭС

Устройство защиты от перенапряжения Power over Ethernet

DITEK 10GbE DTK-MRJPOES разработан с использованием самых современных схем для обеспечения превосходной защиты экранированных подключений Power over Ethernet. Это устройство защиты от перенапряжения в точке использования может быть установлено на конце оборудования или перед форсунками и промежуточными устройствами.

• Популярные

ДТК-MRJPOEX

Устройство защиты от перенапряжения Power over Ethernet для наружного применения

DITEK 10GbE DTK-MRJPOEX для наружного применения разработан специально для соединений PoE, подверженных экстремальным погодным условиям.

• Популярные

ДТК-WM4NETS

4-канальный сетевой фильтр для настенного монтажа

DTK-WM4NETS — это 4-канальный сетевой фильтр для настенного монтажа, в котором используются самые современные схемы для обеспечения лучшей в своем классе защиты от перенапряжений для Ethernet, PoE. и дополнительные схемы расширения PoE.

• Избранное

ДТК-WM8NETS

8-канальный сетевой фильтр для настенного монтажа

DTK-WM8NETS — это 8-канальный сетевой фильтр для настенного монтажа, в котором используются самые современные схемы для обеспечения лучшей в своем классе защиты от перенапряжения для Ethernet, PoE. и дополнительные схемы расширения PoE.

ДТК-МРЖПОЭ

Устройство защиты от перенапряжения Power over Ethernet

DTK-MRJPOE — это устройство защиты от перенапряжения 10GbE PoE, готовое к PoE Plus и High PoE, которое обычно устанавливается рядом с IP-камерой или беспроводной точкой доступа.

ДТК-РМ12ПОЭ

Устройство защиты от перенапряжения Power over Ethernet для монтажа в стойку

12-канальное устройство защиты от перенапряжений DTK-RM12POE для монтажа в стойку 10GbE для головного оборудования PoE, такого как PoE-коммутаторы и инжекторы.

ДТК-110С6А

10-гигабитный сетевой фильтр Ethernet категории 6A

DTK-110C6A компании DITEK — это устройство защиты от перенапряжения CAT6A, которое обеспечивает максимальную защиту IP-цепей, передающих видео и данные по кабелю CAT5e, CAT6 или CAT6A. 110 блокирует вход/выход.

ДТК-110RJC6A

Устройство защиты от перенапряжения 10 Gigabit Ethernet категории 6A

DITEK DTK-110RJC6A — это устройство защиты от перенапряжения CAT6A (SPD), которое обеспечивает максимальную защиту IP-цепей, передающих видео и данные по кабелю CAT5e, CAT6 или CAT6A. 110 блочный вход/выход RJ45.

ДТК-110С6АПОЭ

Устройство защиты от перенапряжения PoE категории 6A, 10 Гбит/с

DITEK-110C6APOE — это устройство защиты от перенапряжения CAT6A (SPD), которое обеспечивает максимальную защиту цепей PoE, передающих видео и данные по кабелю CAT5e, CAT6 или CAT6A. 110-110 соединений.

ДТК-110RJC6APOE

Устройство защиты от перенапряжений PoE категории 6A, 10 Гбит/с

DITEK DTK-110RJC6APOE — это устройство защиты от перенапряжения (SPD) категории 6A, которое обеспечивает максимальную защиту цепей PoE, передающих видео и данные по кабелю CAT5e, CAT6 или CAT6A. 110 блочный вход/выход RJ45.

ДТК-РМ12ПОЭМ

Модуль защиты от перенапряжения Power over Ethernet

DTK-RM12POEM — это одноканальный сменный модуль защиты от перенапряжений для DTK-RM12POE.

ДТК-RM12ETHS

Устройство защиты от перенапряжений Ethernet для монтажа в стойку

12-канальное устройство DITEK DTK-RM12ETHS обеспечивает IP-защиту от перенапряжений для экранированных линий передачи данных CAT5e, CAT6 и CAT6A для жизненно важного сетевого оборудования, такого как коммутаторы, маршрутизаторы и серверы.

• Дом
• Товары
• Защита сети

Поиск продукта

Справочная служба

Выбранные продукты

Ваша корзина пуста

Средство выбора продукта Networking Protection

Тип защиты

Питание через Ethernet Ethernet Схемы удлинителя PoE Мощность переменного тока

Тип крепления

Автономный Стойка Стена Наружный

Каналы&nbsp&nbsp

1 2 4 6 12 16 24

Тип соединения

RJ45 к RJ45 RJ45 до 110 от 110 до 110

Экранированный

Да №

Ресурсы

Ссылка на нас!

Почему в устройствах защиты от перенапряжений есть порты Ethernet?

Отказ от ответственности: этот пост может содержать партнерские ссылки, что означает, что мы получаем небольшую комиссию, если вы совершаете покупку по нашим ссылкам бесплатно для вас. Для получения дополнительной информации посетите нашу страницу отказа от ответственности.

Задумывались ли вы когда-нибудь, почему сетевой фильтр имеет порт Ethernet?

Сетевые фильтры не только защищают ваши устройства от перебоев в подаче электроэнергии, но также имеют порты Ethernet, с помощью которых вы можете создать соединение Ethernet между вашими устройствами. С помощью устройств защиты от перенапряжения вы можете защитить свой Ethernet-коммутатор и подключенные устройства от непоправимого повреждения.

Хотя устройства защиты от перенапряжения увеличивают срок службы ваших устройств, не все они работают одинаково. Только высококачественный сетевой фильтр может обеспечить достаточную защиту ваших устройств. Ниже приведены причины, по которым устройства защиты от перенапряжений имеют порты Ethernet, и то, как вы можете выбрать их при покупке.

Содержание

Можно ли пользоваться телефоном при отключении…

Включите JavaScript

Зачем устройствам защиты от перенапряжений есть порты Ethernet?

Подключение электронных устройств напрямую к розеткам подвергает ваши устройства риску, например, ударам электропитания, колебаниям, скачкам напряжения и т.  д. Вы можете защитить свои электронные устройства от повреждений с помощью устройства защиты от перенапряжений.

Сетевые фильтры предотвращают попадание нежелательного напряжения на ваши электронные устройства, делая их более долговечными. Розетки не гарантируют стабильное напряжение, и такие несоответствия напряжения могут повредить ваши устройства.

Однако сетевые фильтры не только увеличивают срок службы ваших устройств; у них также есть порты Ethernet для подключения к Интернету. Таким образом, вы можете подключить кабели Ethernet к портам и создать соединение Ethernet между различными устройствами.

Например, вы можете создать Ethernet-соединение между игровой консолью, принтером, компьютером и т. д. Таким образом, вы можете установить интернет-соединение между вашими устройствами.

Если не удается установить подключение к Интернету после подключения кабелей Ethernet к порту Ethernet на сетевом фильтре, перезагрузите компьютер. Иногда ваш компьютер необходимо перезагрузить, чтобы подключение к Интернету работало должным образом. Также проверьте, включен ли Ethernet на вашем компьютере.

Также проверьте правильность подключения кабелей, подключенных к порту. Если это не так, подключите их правильно. Убедитесь, что вы используете высококачественные кабели, так как состояние ваших кабелей определяет, насколько хорошо они работают.

Проверьте сетевой фильтр, не сгорел ли он. Если сетевой фильтр не работает, подключенные устройства не будут получать питание. Если он работает, но вы все еще не можете установить подключение к Интернету, проблема может быть в коммутаторе Ethernet.

Нужен ли вам сетевой фильтр для кабелей Ethernet?

Если вы хотите, чтобы ваши кабели Ethernet прослужили долго, сетевой фильтр — необходимое зло. Колебания электрического тока могут привести к нежелательному напряжению на маршрутизаторе и подключенных устройствах. Обычно это приводит к непоправимому ущербу, поскольку вам приходится преодолевать трудности с заменой каждой части настроек вашей сети.

Несмотря на то, что кабели Ethernet не обладают большой мощностью, они могут сгореть во время скачков напряжения. Тем не менее, сетевой фильтр помогает стабилизировать скачки напряжения. Таким образом, ваш Ethernet-коммутатор и другие устройства получают именно то количество энергии, которое им необходимо.

Чтобы сетевой фильтр защищал ваш роутер и устройства от повреждений из-за скачков напряжения, он должен быть высокого качества. Не все сетевые фильтры одинаковы, а некоторые даже не обеспечивают адекватной защиты ваших устройств. Вы должны знать, как отличить качественный сетевой фильтр от некачественного.

Важно отметить, что, несмотря на то, что удлинители и фильтры защиты от перенапряжений выглядят одинаково, их функции различны. Удлинитель полезен, когда вы хотите разделить свои розетки на несколько розеток для питания ваших устройств. Это не защищает ваши устройства от повреждений.

С другой стороны, основная цель устройства защиты от перенапряжений — защитить ваши устройства от ударов током, проходящих через ваши электрические кабели. Другими словами, сетевой фильтр — это посредник мощности. Вместо того, чтобы ваш Ethernet-маршрутизатор и устройства были испорчены, он принимает на себя удар.

Чтобы убедиться, что вы покупаете подходящий сетевой фильтр для ваших кабелей Ethernet, существуют важные факторы, которые должны повлиять на ваше решение. Например, не все устройства защиты от перенапряжений имеют одинаковое количество портов. Подумайте о количестве устройств, которым требуется питание, и купите сетевой фильтр с таким количеством портов.

Кроме того, проверьте номинальную мощность сетевого фильтра. Это означает мощность разряда, которую устройство защиты от перенапряжения может выдержать до того, как оно сгорит. Чем больше джоулей, тем лучше защита от перенапряжений.

Также проверьте напряжение фиксации. Напряжение фиксации относится к уровню напряжения, при котором срабатывает устройство защиты от перенапряжения. В то время как рейтинг поглощения мощности должен быть выше, напряжение фиксации должно быть ниже.

Кроме того, вам необходимо учитывать устройства, которые вы будете подключать к сетевому фильтру. Количество энергии, используемой устройствами, определяет мощность приобретаемого вами сетевого фильтра. Например, для вашего домашнего развлекательного центра потребуется сетевой фильтр с большей мощностью, чем у вашей лампы.

Если вы используете сетевой фильтр, который не выдерживает мощности вашего оборудования, вы подвергаете свое оборудование риску. Хотя вы должны учитывать стоимость сетевого фильтра, вы не должны покупать его просто потому, что он доступен. Покупка подходящего стабилизатора напряжения также сэкономит вам деньги.

Убедитесь, что ваш сетевой фильтр также имеет печать UL (Underwriter’s Laboratories). Печать UL — это знак, наносимый на продукты, которые были протестированы лабораториями Underwriter’s Laboratories, ведущими в области тестирования, сертификации и проверки продуктов. Это показывает, что он соответствует соответствующим стандартам и адекватно защищает любое подключаемое к нему оборудование.

Наконец, проверьте, есть ли у сетевого фильтра гарантия на подключенные к нему устройства. Это защитит вас от любого выхода из строя устройства защиты от перенапряжений. Не покупайте у брендов, которые не дают гарантии.

Не покупайте сетевой фильтр, о котором вы не проинформированы должным образом; если вы сделаете это, вы подвергнете риску свои Ethernet-кабели и устройства. Прочтите спецификации продукта, чтобы узнать о характеристиках того, что вы покупаете. Кроме того, имейте в виду, что самый дорогой сетевой фильтр не обязательно означает лучший.

Следует ли прокладывать коаксиальный кабель через сетевой фильтр?

Коаксиальный кабель используется для передачи аудио и видео сообщений. Он используется телефонными компаниями и интернет-провайдерами. Он также используется для подключения телевизора к кабельному телевидению в большинстве домов.

Не рекомендуется прокладывать коаксиальный кабель через сетевой фильтр. Это может привести к попаданию в кабель или полной потере сигнала. Это также может испортить ваши телеканалы и повлиять на пикселизацию.

Обычно все коаксиальные кабели крепятся к заземляющему блоку, чтобы предотвратить возгорание при электрических неисправностях. Этот путь в земле обычно проходит близко к зданию, в которое входит кабель. Вам не нужно прокладывать коаксиальный кабель через сетевой фильтр, если он правильно заземлен.

Использование коаксиальных кабелей дает множество преимуществ. Он поддерживает высокие уровни пропускной способности, которые можно легко использовать. Он также свободен от помех, таких как оптические помехи.

Коаксиальные кабели также просты в установке, в отличие от волоконно-оптических кабелей. Все, что вам нужно, это ручной инструмент. Вы можете видеть, что вы делаете при установке кабеля, и вы также можете разделить его.

Более того, коаксиальные кабели являются хорошими электрическими проводниками из-за металлических элементов. Таким образом, вы можете подключить кабели к своим электронным устройствам. Некоторые из них могут поддерживать работу телефона даже во время отключения электроэнергии.

Благодаря толстым волокнам коаксиальные кабели прочны. Они могут противостоять изгибам, порезам и раздавливаниям. Если вы не хотите часто менять кабели, коаксиальные кабели — отличный вариант.

Поскольку вам не нужно прокладывать коаксиальные кабели через устройство защиты от перенапряжения, вам необходимо приобрести высококачественные кабели, если вы будете их использовать. Существует два разных типа коаксиальных кабелей: один используется для беспроводной связи, а другой — для видеоприложений. Что вы выберете, зависит от того, что вы хотите делать.

Также необходимо экранирование кабеля. Чем выше качество экранирования, тем прочнее кабель.

Заключение

Чтобы избежать частых замен ваших устройств и Ethernet-коммутатора из-за повреждения в результате скачков напряжения, используйте сетевой фильтр с портом Ethernet. Для оптимальной работы используйте высококачественный сетевой фильтр, отвечающий всем вашим требованиям. Кроме того, не прокладывайте коаксиальные кабели через сетевой фильтр, так как это может привести к потере сигнала.

Похожие сообщения:

сообщите об этом объявлении

Что такое сетевой фильтр Ethernet? (с картинками)

`;

Г. Визен

Дата последнего изменения: 13 сентября 2022 г.

Устройство защиты от перенапряжений Ethernet — это устройство, используемое для защиты электронных устройств, обычно домашнего развлекательного оборудования или компьютерного оборудования, от повреждений, вызванных скачками электрического тока. Базовые устройства защиты от перенапряжения обычно работают, подключаясь к настенной розетке и предоставляя несколько штепсельных вилок для других устройств, которые затем подключаются к ней. Устройство защиты от перенапряжений Ethernet работает почти так же, но также имеет разъемы «вход» и «выход» для кабелей Ethernet, которые можно подключить к устройству защиты от перенапряжений, обеспечивая защиту от перенапряжений и через кабель Ethernet.

Ethernet-кабель.

Электрические скачки могут возникать по-разному и потенциально могут привести к серьезному повреждению электрических устройств, которые получают такой скачок напряжения. Эти выбросы обычно возникают из-за чрезмерного количества электрического тока, проходящего через систему. Такой избыточный ток может быть введен в систему из-за необычных колебаний от источника питания, такого как электростанция, которая обеспечивает электричеством дом или бизнес, или из-за дополнительной энергии, введенной в систему. Это может произойти, когда в дом или на предприятие попадает молния, и устройство защиты от перенапряжения Ethernet может помочь защитить различные устройства от повреждения из-за такого перенапряжения.

Кабели Ethernet подключены к интернет-коммутатору.

Устройство защиты от перенапряжения Ethernet очень похоже на другие типы устройств защиты от перенапряжения, но оно также обеспечивает дополнительную защиту кабелей передачи данных Ethernet. Устройства защиты от перенапряжения обычно работают, подключая одно штекерное соединение к настенной розетке или аналогичной электрической розетке, а затем предоставляя несколько розеток для других устройств, которые должны быть подключены к устройству защиты. Это позволяет сетевому фильтру работать как разветвитель для нескольких устройств, а также защищать эти устройства. В случае скачка напряжения протектор поглотит избыточную мощность, что может привести к повреждению самого протектора, но не передать питание другим устройствам; в случае с устройством защиты от перенапряжений Ethernet это также поможет предотвратить скачки напряжения в кабеле.

Удары молнии иногда вызывают скачки напряжения.

Устройства защиты от перенапряжения обычно могут выдерживать определенное количество избыточной мощности, что указано на упаковке и в другой информации, прилагаемой к устройству защиты. Устройство защиты от перенапряжений Ethernet работает почти так же, за исключением того, что оно также имеет разъемы для кабелей Ethernet. Таким образом, кабель Ethernet может исходить от модема, маршрутизатора или аналогичного устройства и подключаться к устройству защиты от перенапряжений Ethernet; затем от протектора протягивается второй кабель к компьютеру, телевизору или другому электронному устройству. Скачки напряжения потенциально могут пройти через кабели Ethernet и телефонные кабели так же легко, как и кабели питания, поэтому эта дополнительная защита может помочь предотвратить повреждение от таких источников.

Многие пользователи компьютеров знакомы с кабелем Ethernet, потому что именно его они подключают к своему компьютеру или высокоскоростному модему для подключения к Интернету.

Вам также может понравиться

Рекомендуется

Устройство защиты от грозовых перенапряжений

Outdoor Ethernet PoE+ Gigabit 1000 Мбит/с RJ-45 — Tupavco

Тупавко

Ошибка Save Liquid (строка значка продукта 32): результат вычислений — «-Infinity»%

$39. 00

Поделись этим:

UPC: 741360887831
Номер модели: TP303

Наружный сетевой фильтр Ethernet представляет собой устройство защиты от перенапряжения (SPD), которое вставляется в сетевой кабель RJ45 CAT6/5eCAT5 для предотвращения повреждения . Его можно установить снаружи, он устойчив к погодным условиям (атмосферостойкий IP44). Он поставляется в коробке, которая может быть защищена замком (не входит в комплект).

Мощные перенапряжения, от которых защищает устройство, включают прямые удары молнии, скачки напряжения или перенапряжения PoE. Несмотря на первичную защиту (прямое попадание в линию), грозовой разрядник также предлагает вторичную защиту, которая блокирует выбросы, вызванные ЭМП (близлежащая сеть Ethernet от молнии).

Газоразрядные трубки (ГДТ) разработаны для преодоления некоторых недостатков диодных предохранителей, таких как способность управлять энергией, и подходят почти для всех перенапряжений, будь то высокочастотные или низкочастотные, они могут быть перехвачены газоразрядной трубкой. ограничитель перенапряжения, поэтому он обеспечивает строгие характеристики контроля искрового разряда.

Подавитель перенапряжений Ethernet TP303 использует газоразрядную трубку (GDT) на всех 4 парах (8 проводов). Газоразрядные трубки рассеивают переходное напряжение через содержащийся плазменный газ, который улавливает избыточное напряжение в поступающей мощности и безопасно отдает его. Он обеспечивает безопасность широкого спектра ценных компонентов, таких как коммутатор, маршрутизатор, модем, мост, повторитель или любая часть сети интернет-услуг.

Монтажные отверстия  позволяют легко прикрепить устройство к стене, сетевой панели, шкафу или стойке с помощью винтов (не входят в комплект).

Защита от молнии RJ45 для сетей Gigabit 10/100/1000 (GbE) и High PoE+

Гигабитный фильтр защиты от перенапряжения при передаче данных Gigabit 10/100/1000 (GbE) поддерживает сверхвысокую максимальную скорость передачи данных 1 Гигабит в секунду (Гбит/с — 1000 Мбит/с) и не влияет на скоростные показатели в локальной сети. Устройство защиты от перенапряжения POE позволяет одному кабелю RJ-45 обеспечивать как передачу данных, так и электропитание для таких устройств, как точка беспроводного доступа, IP-камера и камера безопасности, VoIP-телефон, компьютер и другие. ОПН ТР303 предназначен для защиты электросетевого оборудования (ИПЭ), подключенного к сети, от кратковременных перенапряжений. Устройство защиты от молнии PoE поддерживает как режим A (контакты 1,2+ 3,6-), так и режим B (7,8+ 4,5-) стандарта 802.3af. 802.3af (PoE) может обеспечить до 15,4 Вт на порт при 12,95 Вт на питаемом устройстве, в то время как 802.3at (PoE+) может обеспечить до 30 Вт, из которых устройствам доступно 25,5 Вт. PoE Plus также известен как High PoE.

Установка

Для работы грозовой разрядник Ethernet должен быть надлежащим образом заземлен. Заземляющий провод Ethernet (11 дюймов — 12 AWG) на устройстве защиты от перенапряжения должен быть подключен к земле кратчайшим путем. Избыток электричества пойдет по пути наименьшего сопротивления. В большинстве случаев заземляющая шина на электрическом щите или шкафу сетевой стойки уже заземлена, и обычно это самый простой способ заземлить провод. Другими вариантами заземления устройства защиты от перенапряжения RJ45 являются блок заземления на панели выключателя, заземляющий стержень или клемма ближайшей розетки путем подключения заземляющего провода к круглому отверстию заземления на центральном винте заземленной розетки. Грозозащитный разрядник можно использовать с неэкранированной витой парой (UTP) или экранированными (STP) кабелями.

Режимы защиты Линия-Линия, Линия-Земля

Режим защиты от перенапряжений Ethernet Линия-к-линии помогает защитить от коротких замыканий между различными узлами сетевой системы, а режим Линия-земля защищает от коротких замыканий между узел сети и земля. Поскольку неизвестно, где произойдет переходный процесс, защита обоих режимов гарантирует минимизацию ущерба. Номинальный ток разряда 5 кА определяет пиковое значение тока, который может быть пропущен через УЗИП с формой волны 8/20 мкс микросекунд, при котором грозовой разрядник RJ45 остается работоспособным после 15 перенапряжений.

Как только напряжение сети Ethernet устройства защиты от перенапряжения превышает расчетное значение, оно «начинает зажимать» и начинает проводить энергию непосредственно в систему электрического заземления. Двунаправленная фиксация на устройстве защиты от перенапряжения CAT5 обеспечивает уровни выше и ниже опорного напряжения, ограничивая напряжение, которое может привести к повреждению.

Технические характеристики


Многонаправленный

Устройство защиты от перенапряжения сети Ethernet работает в обоих направлениях (ВХОД/ВЫХОД), поэтому кабель входного сигнала источника может быть подключен с любой стороны. Неважно, с какой стороны находится оборудование, однако сетевой фильтр защитит сетевое оборудование только с противоположной стороны от места возникновения скачка напряжения. Для защиты устройств с обеих сторон рекомендуется иметь по одному сетевому фильтру на каждом конце кабеля RJ45 в топологии сети.

• Максимальный ток разряда (8/20 мкс): 10 кА
• Номинальное напряжение PoE: <60 В
• Ток PoE до 2А
• Режим PoE Поддержка режима A и B для питания
• Режимы защиты Линия-Линия, Линия-Земля
• Испытанные стандарты IEC 61643-21, IEC61000-4-5
• Зажимное напряжение линия-земля: 72 В
• Напряжение фиксации Линия-линия: 72 В
• Полное сопротивление 100 Ом
• Рабочая температура от -40°C (-40°F) до +80°C (+176°F)
• Внешние размеры (Ш*Д*В) 78*103*49 мм
• Вес: 110 г

Приобретение небольшого, простого в установке устройства защиты от перенапряжения со всеми необходимыми функциями и проверенной надежностью может стать самым безопасным и экономичным решением для защиты всей сети Ethernet.

Задайте вопрос

• Для наружной камеры или точки доступа вам нужно по одному на каждом конце? то есть один на наружной камере и один на сетевой стойке? или только один в сетевой стойке будет в порядке?

  Здравствуйте,
  в основном, вам понадобится устройство защиты от перенапряжения Ethernet перед каждым портом, где может произойти перенапряжение. Если у вас есть протектор только на камеру, и между вашими стойками не будет защиты. Если на камере произойдет скачок напряжения, вы будете защищены, потому что у вас есть протектор между камерой и стойкой.

• Что такое «двунаправленный массив подавления переходного напряжения (TVS)»? Единственными компонентами на печатных платах являются 4 газоразрядные трубки.

  Это просто более красивый способ сказать «газоразрядные трубки».

• Не могли бы вы подробнее рассказать о защите от грозы?

  Гром — Нет. Молния и статическое электричество в некоторой степени защитят ваше оборудование. Хотя нет никакой защиты от стихийного бедствия, которое является прямым попаданием молнии. Если вы убедитесь, что ваше заземление выполнено правильно, и вы используете заземленный кабель Ethernet, он очень хорошо защитит ваше оборудование.

• Если я установлю это между инжектором poe и внешней точкой доступа, будет ли снижение мощности, получаемой устройством точки доступа?

  Все будет хорошо, сетевой фильтр не повлияет на POE.

• Немного не по теме. Есть предложения как заземлить? У меня есть 2 протектора — один на улице и один в помещении.

  Устройство защиты от перенапряжений наружной установки должно быть заземлено относительно толстым проводом, идущим от наконечника заземления к заземляющему стержню, вбитому в землю (предпочтительно длиной не менее 6 футов). Для этого применения достаточно провода 8 AWG или 10 AWG, хотя некоторые люди рекомендуют провод меньшего сечения. Заземляющий стержень может поставляться с зажимом, позволяющим надежно прикрепить провод к стержню. Если этого не происходит, купите подходящий зажим для стержня такого размера. Вы не должны использовать тот же заземляющий стержень, который используется для электрического заземления вашего здания, и мне не нравится использовать тот же заземляющий стержень, который используется где-либо еще, но я довольно осторожен в отношении потенциального ущерба от молнии — он может резко распространиться на взаимосвязанные системы.

• Мне нужно подключить Ethernet к камере скворечника, установленной на столбе. Мой дом старый и в нем нет розеток с заземлением третьего типа, так как мне заземлить?

  Вставьте заземляющий стержень в кормушку и используйте переходную вилку с заземляющим хвостовиком.

• Есть ли способ проверить, не было ли это косвенное попадание, у нас были штормы и мой муравей Wi-Fi. Перестал работать, я заменил только муравья Wi-Fi и вернулся, но не знаю, хорош ли еще протектор.

  Нет, точно не знаю. У меня есть несколько таких юнитов в игре, и когда они получают удар, они обычно взрываются и перестают передавать сигнал. Поэтому, хотя я не могу быть уверен, я думаю, что если они передают данные, они готовы к работе.

• Совместим ли этот товар с устройствами Ubiquiti Air Fiber AF-24?

  Да, Poe 50v вообще не проблема.

• Один разъем помечен IN, а другой OUT… но у меня, кажется, нет никаких указаний, какой кабель куда идет?

  Неважно, какой разъем подключен к вашему коммутатору (или питанию POE), а какой к вашему устройству. Устройства перенапряжения просто подключаются между каждым сигналом Ethernet и землей. Итак, просто изобразите сигналы 1-8, соединенные вместе между двумя разъемами, 1 к 1, 2 к 2, 3 к 3 и т. д. Затем каждый сигнал подключается к устройству перенапряжения (8x), которое, конечно же, идет на землю. Таким образом, IN может быть OUT, а OUT может быть IN. Просто убедитесь, что это устройство заземлено на надежное заземление. Надеюсь это поможет.

• Должен ли я использовать экранированные кабели для использования этого устройства? Я понимаю, что это рекомендуется, но нужно ли это для работы?

  Если это будет использоваться на открытом воздухе, вам необходимо использовать кабель для наружного применения. Если нет, то нет.

• Нужно ли мне по одному на каждый порт poe или один удовлетворяет заземлению? У моего коммутатора много портов poe.

  Если устройства, подключенные на другом конце, чувствительны к молниям, то да. Если это просто устройства в вашем доме, то, вероятно, все в порядке. Я бы удостоверился, что коммутатор подключен к ИБП.

• Будет ли это работать между nvr и ip-камерой, использующей poe для питания камеры?

  Видимо да. Я установил его между инжектором POE и беспроводным радио, обслуживающим мою локальную сеть.

• Включен ли этот в список UL?

  Не знаю, но у меня не было сбоев с этим продуктом. Мы используем его на башнях на высоте 300 футов, и они защищают мое оборудование Ethernet от молнии.

• Моя коробка прибыла без каких-либо инструкций… Нужно ли мне подключить один провод заземления к сетевому фильтру?

  Да, в средней нижней части печатной платы есть заземляющий разъем. Возьмите кусок медного провода (предпочтительнее сплошная медь), обожмите медный провод на клемме с уплотнительным кольцом, подсоедините клемму с уплотнительным кольцом обратно к печатной плате и удлините оставшийся конец медного провода к заземляющему стержню или другому соответствующему проводу. устройство с заземлением.

• Могу ли я использовать это для защиты ip-камеры на открытом воздухе? Если да, то как к какой клемме на сетевом фильтре подключить выход камеры?

  Устройство имеет Ethernet-соединение «ВХОД» и «ВЫХОД». На мой взгляд, блок предназначен для защиты оборудования, к которому вы планируете подключить IP-камеру. Другими словами, более вероятно, что IP-камера или кабель будут подвергнуты удару молнии. Если устройство защиты от перенапряжения выполняет свою работу, вы теряете камеру, но защищаете оборудование после камеры. Обязательно заземлите устройство защиты с помощью провода не менее #10. Выход камеры подключается к «OUT», роутер или компьютер подключается к «IN». Имейте в виду, что этот подавитель может не защитить от огромного перенапряжения, вызванного прямым попаданием в камеру или кабель.

• Я хочу защитить компьютеры по обеим сторонам внешней и открытой 200-футовой трассы категории 5e. Должен ли я завершить оба конца одним из них, т.е. купить 2?

  Да. Также вам нужен как можно более короткий заземляющий провод. Обратите внимание, что длина кабеля от защитной коробки к компьютеру должна быть больше, чем заземляющий провод. Вам нужен более высокий импеданс в проводе к защищаемому устройству, чем к земле.

• Требуется ли для этого устройства POE? Будет ли защищена простая гигабитная сеть cat6e?

  Да будет защищено. Это устройство не требует PoE. Его можно установить в сети без PoE.

• Для камеры poe на башне, как она будет установлена ​​на башне?

  Вы должны заземлить устройство защиты от перенапряжений на общую электрическую землю вашего дома, поэтому установите его как можно ближе к измерителю мощности и подключите к нему заземляющий провод.

• С какой стороны инжектора PoE его следует разместить? На стороне питания (между PoE/I и камерой) или между PoE/I и маршрутизатором?

  Любая сторона — зависит от того, где вы хотите заземлить. Этот позволяет пропускать постоянный ток для стандартных PoE и PoE+. Однако некоторые периферийные устройства PoE+ могут превышать предельное напряжение.

• Как узнать, правильно он работает или нет? Индикаторов на нем нет. Спасибо.

  В этом ограничителе перенапряжения используются быстрые газоразрядные трубки (GDT) для подавления переходных процессов высокой энергии, обычно от молнии, но с очень низкой емкостью, чтобы не влиять на высокоскоростные цепи передачи данных (да, это устройство работает для GigE). GDT будут демонстрировать физические повреждения после события с высокой энергией, которое приводит к отказу. Следите за любым ударом молнии или ближайшим ударом в ваше здание. Тем не менее, серия небольших событий может не привести к видимому отказу, поэтому блок следует заменять, основываясь на ожидаемой частоте меньших событий перенапряжения. Примечание. Для срабатывания GDT требуется высокое напряжение и наведенный ток, поэтому удар молнии рядом (например, на заднем дворе) может быть одним незначительным событием GDT. Проверьте устройство и замените его примерно через 20 таких случаев. Тестер GDT/MOV можно приобрести, но они очень $$$$ (проверка непрерывности недостаточна, вам нужен тест на пробивной разряд). Тест на непрерывность мультиметра покажет обрыв для исправного GDT и типичный неисправный GDT (отказ замыкания возможен после серьезного события, и в этом случае видно повреждение). Типовое техническое описание GDT см. на GDT серии Littlefuse SL1003A: http://www. littelfuse.com/~/media/electronics/product_catalogs/littelfuse_gdt_catalog.pdf.pdf

Наши рекомендуемые обзоры и руководство по покупке 12 лучших сетевых фильтров Ethernet — BNB

По мере развития мира вместе с ним развиваются и человеческие инновации. И, следовательно, отслеживать последние тенденции и функции иногда может быть сложно. Из-за таких факторов необходимо провести определенное исследование, пытаясь инвестировать во что-то в долгосрочной перспективе.

Однако, если вы ищете лучшее устройство защиты от перенапряжения Ethernet, сегодня вам повезло. Тем не менее, нет простого способа объявить что-то лучшим, так как это может варьироваться в зависимости от опыта пользователя и среды. С сегодняшнего дня мы подробно расскажем вам, чтобы вы могли сами решить, что лучше всего соответствует вашим интересам.

Кроме того, в эту статью мы также включим подробное руководство по покупке и специальный раздел часто задаваемых вопросов, чтобы ответить на все ваши вопросы. Итак, без лишних слов, давайте проверим их!

Следуйте этой таблице для быстрого выбора продукта

1		Ethernet Surge Protector Pack PoE Gigabit — по Ethernet	9,4
2		Устройство защиты от перенапряжения Ubiquiti ETH-SP-G по Убикити	9,5
3		Устройство защиты от перенапряжения APC для порта данных Ethernet по БТР	9,5
4		Устройство защиты от перенапряжений APC с телефонной сетью Ethernet по БТР	9,3
5		Ethernet Surge Protector Pack PoE Gigabit — по Ethernet	9,2
6		WatchfulEyE WTH-SG RJ-S x шт. Прямой по Бдительный глаз	8,9
7		CERRXIAN Устройство защиты от перенапряжения Ethernet RJ Муфта Женский по ЦЕРРСИАН	9,5
8		Устройство защиты от перенапряжения Ethernet PoE Gigabit — газ по Ethernet	9,4
9		Сетевой фильтр Belkin Power Strip — AC по Белкин	9,5
10		Сетевой фильтр CERRXIAN RJ Ethernet для наружной установки по ЦЕРРСИАН	9,3

Наш лучший сетевой фильтр Ethernet [12 лучших вариантов]

Показатель популярности 9,6

Показатель качества 9,1

Показатель доверия 9,4

Оценка редакции

9. 4

Посмотреть на Амазоне Найти на Ebay Отзывы клиентов

---

Выделенные функции

• Алюминиевый корпус, провод заземления 12AWG, защита линия-линия-земля, двунаправленный зажим, 5KA 8/20 мкс ) Устройство защиты от перенапряжения Ethernet для Gigabit GbE PoE+ (HPoE) 10/100/1000 Мбит/с LAN Сеть Ethernet
• Монтажные фланцы обеспечивают возможность крепления винтами к стене, электрической панели или сетевому шкафу
• Громовой разрядник Защищает компьютерное сетевое оборудование, такое как маршрутизатор, модем, камера, коммутатор и т. д.

Дополнительная информация:

Марка	Ethernet
Цвет	Белый
Артикул Размеры
Высота	6
Ширина	31
Длина	25
Масса	52,52

Показатель популярности 9. 8

Показатель качества 9

Показатель тональности 8.9

Оценка редакции

9.2

Посмотреть на Амазоне Найти на Ebay Отзывы клиентов

---

Выделенные функции

• Вес (приблизительный): 1,10 фунта

Дополнительная информация:

Марка	Убиквити
Цвет	Кремовый
Артикул Размеры
Высота	14
Ширина	45
Длина	40
Масса	17,36

Показатель популярности 9

Показатель качества 9.7

Показатель тональности 9.5

Оценка редакции

9. 4

Посмотреть на Амазоне Найти на Ebay Отзывы клиентов

---

Выделенные функции

• Отказоустойчивый режим: как только цепь APC SurgeArrest будет скомпрометирована из-за нарушения питания, устройство отключит оборудование от источника питания, гарантируя, что никакие разрушительные скачки напряжения не достигнут вашего оборудования
• Совместимость с питанием через Ethernet (PoE) и сетями 10/100/1000 Base-T
• RJ45 Защита 10/100/1000 Base-T Ethernet
• Компоненты SurgeArrest, такие как MOV и термопредохранители, обеспечивают мгновенную реакцию на удары молнии и неисправности проводки. Если компоненты защиты от перенапряжения повреждены из-за скачка напряжения или перенапряжения, избыточная мощность не может достичь вашего оборудования.

Дополнительная информация:

Марка	БТР
Цвет	Черный
Артикул Размеры
Высота	15
Ширина	31
Длина	45
Масса	29,73

Показатель популярности 8. 9

Показатель качества 9.7

Показатель тональности 9.4

Оценка редакции

9.3

Посмотреть на Амазоне Найти на Ebay Отзывы клиентов

---

Выделенные функции

• Защита линии передачи данных: аналоговая телефонная линия для телефона/факса/модема/DSL (разъем RJ-11), сетевая линия — 10/100 Base-T Ethernet (разъем RJ-45), коаксиальный кабель для CATV/SATV/модема /Аудио-Видео (коаксиальный разъем)
• 8-футовый кабель с поворотом на 180 градусов и угловой вилкой
• Всего 11 розеток для защиты от перенапряжений со скользящими защитными шторками, 6 розеток расположены в блоках для более крупных адаптеров
• Пожизненная гарантия и политика защиты оборудования на сумму 100 000 долларов обеспечивают душевное спокойствие Дополнительная информация:

  Марка	БТР
  Цвет	серый
  Артикул Размеры
  Высота	2
  Ширина	44
  Длина	28
  Масса	88,41

  Показатель популярности 9,5

  Показатель качества 9. 7

  Показатель тональности 9

  Оценка редакции

  9.4

  Посмотреть на Амазоне Найти на Ebay Отзывы клиентов

  ---

  Выделенные функции

  • Алюминиевый корпус, провод заземления 12AWG, защита линия-линия-земля, двунаправленный зажим, 5KA 8/20 мкс
  • Громовой разрядник Защищает компьютерное сетевое оборудование, такое как маршрутизатор, модем, камера, коммутатор и т.д.0010
  • Грозозащита RJ45 с газоразрядной трубкой — защита кабеля CAT6/CAT5/CAT5e 60 В 720 мА HPoE

  Дополнительная информация:

  Марка	Ethernet
  Цвет	Многоцветный
  Артикул Размеры
  Высота	18
  Ширина	40
  Длина	29
  Масса	37,35

  Показатель популярности 9,8

  Показатель качества 9. 5

  Показатель тональности 9

  Оценка редакции

  9.4

  Посмотреть на Амазоне Найти на Ebay Отзывы клиентов

  ---

  Выделенные функции

  • Пары защищены: 1-2,3-6,4-5,7-8
  • Соответствие стандартам: IEC 61000-4-5
  • Скорость передачи данных: 100/1000 Мбит/с
  • Защита от перенапряжений Ethernet

  Дополнительная информация:

  Марка	WatchfulEyE
  Цвет	Черный
  Артикул Размеры
  Высота	18
  Ширина	35
  Длина	35
  Масса	61,38

  Показатель популярности 9.6

  Показатель качества 9.5

  Показатель тональности 9. 3

  Оценка редакции

  9,5

  Посмотреть на Амазоне Найти на Ebay Отзывы клиентов

  ---

  Выделенные функции

  • ВЫСОКОЕ КАЧЕСТВО — Фиксированный интерфейс, экранирующий внешние электромагнитные помехи, радиочастотные помехи и другие электромагнитные помехи. Эффективно предотвращает повреждение сетевого сигнала. Использование огнестойкого сырья для ПК, класс огнестойкости 100V0.
  • ЗАЩИТА ОТ ПЕРЕНАПРЯЖЕНИЙ — Встроенный антидетонатор 8 TVS предотвращает повреждение компьютерного оборудования молнией и другими аномальными токами через сетевой кабель.
  • УДЛИНИТЕЛЬ — используйте этот переходник RJ45 для соединения двух сетевых кабелей в один более длинный сетевой кабель. Когда ваш сетевой кабель слишком короткий и его необходимо удлинить, использование этого двойного прохода является очень хорошим решением. Скорость передачи данных: 100 Мбит/с
  • ПРОСТОТА В ИСПОЛЬЗОВАНИИ — Подключи и работай. Со стороны кабеля этого устройства обе стороны идентичны. Интерфейс RJ-45. Независимо от того, находится ли ваше защищенное устройство за какой-либо конкретной стороной, оно может работать правильно, подключив правильные кабели.
  • ЗАЩИТНОЕ ОБОРУДОВАНИЕ. Подавители сетевого напряжения защищают от скачков напряжения в сети. Вставьте сетевой фильтр в сетевые кабели, чтобы предотвратить скачки напряжения в сети. Это хороший страховой полис для вашего дорогого маршрутизатора и наружной антенны POE.

  Дополнительная информация:

  Марка	ЦЕРРСИАН
  Цвет	Белый
  Артикул Размеры
  Высота	17
  Ширина	42
  Длина	26
  Масса	96,84

  Показатель популярности 8.9

  Показатель качества 9.7

  Показатель тональности 9. 2

  Оценка редакции

  9.3

  Посмотреть на Амазоне Найти на Ebay Отзывы клиентов

  ---

  Выделенные функции

  • Монтажные фланцы обеспечивают возможность крепления винтами к стене, электрической панели или шкафу сетевой стойки
  • Громовой разрядник Защищает компьютерное сетевое оборудование, такое как маршрутизатор, модем, камера, коммутатор и т. д.
  • Алюминиевый корпус, заземляющий провод 12AWG, линейный Защита линии-земли, двунаправленное зажимание, 5KA 8/20 мкс
  • Устройство защиты от перенапряжений Ethernet для Gigabit GbE PoE/High PoE+ (HPoE) 1000 Мбит/с LAN Сеть Ethernet
  • Газоразрядные трубки для полной защиты GDT — молниеотвод Защита кабеля RJ45 CAT6/CAT5

  Дополнительная информация:

  Марка	Ethernet
  Цвет	серый
  Артикул Размеры
  Высота	11
  Ширина	33
  Длина	42
  Масса	31,83

  Показатель популярности 9

  Показатель качества 9. 3

  Показатель тональности 9.3

  Оценка редакции

  9.2

  Посмотреть на Амазоне Найти на Ebay Отзывы клиентов

  ---

  Выделенные функции

  • Защита Ethernet, телефонной линии, коаксиальной линии: защита телефона или факса с разъемом 1-в-2-выходов RJ11 для обеспечения непрерывного подключения к телефонной линии. Он также имеет защиту коаксиального кабеля для защиты кабельных коробок и спутниковых каналов, а также защиту Ethernet для бесперебойного подключения к сети и Интернету.
  • Удлинитель с защитой от перенапряжения с несколькими розетками: запитывайте все на своем столе с помощью одного компактного удлинителя с защитой от перенапряжения. Этот надежный шнур питания предлагает 12 розеток переменного тока с улучшенной защитой от перенапряжения для зарядки вашего компьютера, ноутбука, телефона, принтера и многого другого. Одна зарядная станция для чистого стола.
  • Защитите свои устройства и бытовую технику: электрическая полоса имеет номинальную мощность 4000 Дж для надежного удлинителя питания для ваших принтеров, широкополосных модемов или систем домашнего кинотеатра. Он защищает ваши электронные устройства от перегрузки, короткого замыкания, скачков напряжения, ударов молнии или колебаний.
  • Надежный продукт и услуга: покупайте с уверенностью, поскольку на нее распространяется 2-летняя ограниченная гарантия и гарантия на подключенное оборудование в размере 250 000 долларов США. Устойчивый к повреждениям корпус защищает схемы от огня, ударов и ржавчины. Монтажные отверстия обеспечивают надежную установку на стены, плинтусы или рабочие столы.
  • Компактный, прочный и компактный: каждая розетка оснащена предохранительным скользящим замком, который закрывает неиспользуемые розетки, защищая вас и ваших детей. Широко расположенные розетки дают достаточно места для установки больших вилок и блоков зарядного устройства. Тонкий профиль и прочный шнур длиной 2,4 метра делают его идеальным для работы в ограниченном пространстве.

  Дополнительная информация:

  Марка	Белкин
  Цвет	Серебро
  Артикул Размеры
  Высота	2
  Ширина	29
  Длина	21
  Масса	33,61

  Показатель популярности 9.4

  Показатель качества 9.5

  Показатель настроения 9.4

  Оценка редакции

  9.4

  Посмотреть на Амазоне Найти на Ebay Отзывы клиентов

  ---

  Выделенные функции

  • Сетевой фильтр подключается последовательно перед входом защищаемого устройства. Вход Network Surge Protector подключается к внешнему сигнальному кабелю. Выход сетевого устройства защиты от перенапряжения подключается к сигнальному входу защищаемого устройства. И подключается зеленый заземляющий провод к земле.
  • Многоуровневая схема защиты, аксессуары для высокоскоростной защиты, конструкция с низкой емкостью, быстродействие, низкое выходное остаточное напряжение и превосходные характеристики передачи.
  • Сетевые фильтры защиты от перенапряжения Подавители защищают одну линию передачи данных, включая сигналы компьютерных сетей, коммуникационное оборудование и многое другое. Вставьте сетевое устройство защиты от перенапряжения в свои кабели передачи данных и подключите их к земле, чтобы предотвратить грозовой скачок, чтобы не повредить ваши устройства, вы не будете тратить деньги впустую.
  • У этого устройства нет кабельной стороны «Вход» или «Выход», обе стороны идентичны. Интерфейс RJ-45. Независимо от того, находится ли ваше защищенное устройство за какой-либо конкретной стороной, оно может работать правильно, подключив правильные кабели.
  • Стандартный экранированный интерфейс RJ45 устройства защиты от перенапряжения сети Ethernet подходит для защиты от перенапряжения сетевого оборудования ETHERNET 10/100M BASET (например, SWTICH, HUB, ROUTER). Он подавляет импульсы высокого напряжения на линии и защищает серверное оборудование от грозовых и промышленных перенапряжений.

  Дополнительная информация:

  Марка	ЦЕРРСИАН
  Цвет	Неизвестно
  Артикул Размеры
  Высота	4
  Ширина	25
  Длина	27
  Масса	58,23

  Показатель популярности 9.7

  Показатель качества 9.2

  Показатель настроения 9.7

  Оценка редакции

  9,5

  Посмотреть на Амазоне Найти на Ebay Отзывы клиентов

  ---

  Выделенные функции

  • ✔ Метод заземления: Прямая система заземления с помощью соединительной линии
  • ✔ Защита линии передачи данных: RJ45 10/100/1000 Base-T Ethernet
  • ✔ Время отклика на всплеск NM (нс): 1 нс
  • ✔ Imax=10KA, Isn=5KA; 7,5-дюймовый зеленый заземляющий провод
  • ✔ Тип соединения интерфейса: RJ45 «мама-мама»

  Дополнительная информация:

  Марка	Куолтек
  Цвет	Серебро
  Артикул Размеры
  Высота	4
  Ширина	21
  Длина	24
  Масса	25,4

  Показатель популярности 9,8

  Показатель качества 8. 9

  Показатель тональности 9.2

  Оценка редакции

  9.3

  Посмотреть на Амазоне Найти на Ebay Отзывы клиентов

  ---

  Выделенные функции

  • [Встроенный сбрасываемый автоматический выключатель]: выключатель с подсветкой и встроенным сбрасываемым автоматическим выключателем на 15 А обеспечивает контроль мощности и защиту от перегрузки во всех розетках.
  • [Разветвитель питания на 12 розеток с 2 портами USB]: 12 розеток переменного тока Мгновенное расширение одной сетевой розетки до 12 розеток, 6 разнесенных розеток для громоздкого зарядного устройства и вилки-трансформера. 2 порта USB обеспечивают общую выходную мощность 3,1 А для быстрой зарядки мобильных устройств
  • [Удобный дизайн, удобный]: 9Удлинительный шнур длиной в фут обеспечивает безопасное и удобное питание в любом месте, конструкция плоской вилки под углом 45 градусов создает пространство для другой вилки для общей розетки, идеально подходит для ограниченного пространства, например, за телевизором или мебелью, отверстия для замочной скважины расположены на задней части удлинителя сделать его монтируемым.
  • [Премиум 4050 Дж все-в-одном защита от перенапряжения и фильтр электромагнитных помех]: Встроенная защита от перенапряжения коаксиального кабеля/телефона/Ethernet, обеспечивающая превосходную защиту для повседневного использования дома, в офисе, мастерской, защита телевизора, компьютеров, кабельных/спутниковых приемников , телефоны/факсы/DSL, кабельные модемы, принтеры, стереосистемы и CD/DVD-плееры. и другие электронные устройства от разрушительных скачков напряжения, колебаний напряжения и скачков шума.

  Дополнительная информация:

  Марка	КРСТ
  Цвет	Белый
  Артикул Размеры
  Высота	16
  Ширина	35
  Длина	32
  Масса	89,96

  На что следует обратить внимание перед покупкой лучшего сетевого фильтра Ethernet

  Теперь, когда вы знаете, что в настоящее время занимает лидирующие позиции на рынке, пришло время ознакомиться с руководством по покупке. Здесь мы поговорим о том, на что следует обратить внимание, прежде чем нажимать кнопку «Купить сейчас». Поскольку у всех разные потребности в одном и том же продукте, важно знать, какой из них соответствует требованиям.

  Используемый материал

  Прежде чем вы даже подумаете о приобретении устройства защиты от перенапряжений Ethernet, важно рассмотреть материал, из которого оно изготовлено. Мы все хотим потратить наши деньги на что-то, что, как мы точно знаем, прослужит долго. При этом используемый материал является одним из наиболее важных факторов, обеспечивающих его долговечность.

  Кроме того, используемый материал напрямую связан с повреждениями, которые он может выдержать. Ожидается оговорка, и если вы пойдете на компромисс с материалом, то вы поставите под угрозу его способность выживать.

  Гарантия

  Это общее правило применимо ко всему, и его, безусловно, стоит здесь упомянуть. Наличие гарантии на продукт, который вы будете покупать, является большим облегчением, поскольку, если что-то пойдет не так, производители позаботятся об этом.

  Гарантии не предоставляются компаниями, которые сами не уверены в своей продукции. Наоборот, компании, которые предоставляют услуги, — это те, которые уверены в своем продукте и готовы сделать на него ставку. В результате у вас нет шансов получить неисправный продукт и уйти с ним.

  Стоимость бренда

  Какую обувь вы бы выбрали, если бы прямо сейчас у вас был выбор между обувью бренда Retalie и парой из линии Nike? Без сомнения, любой предпочел бы Nike бренду, о котором он не слышал. Это потому, что им удалось создать ценность бренда, продавая подлинные продукты и обеспечивая удовлетворенность клиентов.

  Аналогично, этот пример подходит для всего. Покупка продукта у известного бренда намного лучше, чем у того, о котором вы не слышали. Есть причина, по которой вы слышали о них.

  В основном потому, что они удовлетворили своих клиентов товарами и заработали заведение. В результате они с меньшей вероятностью вручат вам что-то плохое.

  Цена против стоимости

  Цена продукта может быть любой, но ценность может быть только одна. Продавец может запросить что угодно за устройство защиты от перенапряжения Ethernet, но главный вопрос заключается в том, является ли это реальной ценностью продукта или нет. Суть здесь в том, чтобы решить, стоит ли цена, которую вы платите, того или нет.

  Если выбранное вами устройство имеет особую функцию, которую не может предоставить ни один из других производителей, и просит более высокую цену, то это вполне допустимо. Здесь вы будете судьей и решите, стоят ли эти дополнительные пять баксов за эту особенность или нет.

  Отзывы

  Единственный способ, которым вы можете судить о желаемом товаре, это отзывы покупателей. Отзывы являются решающим фактором, который может мгновенно изменить ваше решение и сообщить вам о недостатках, которые компании пытаются скрыть. Таким образом, просмотр обзоров отдельных продуктов может помочь вам определить, какой из них является подлинным и имеет скрытые недостатки.

  Часто задаваемые вопросы

  Наконец, статья о Ethernet Surge Protector без раздела вопросов и ответов будет совершенно неполной. Ну, не беспокойтесь об этом, так как мы собрали самые важные часто задаваемые вопросы, которые остались без ответа. Вопросы в основном охватывают фундаментальные вопросы, но их определенно стоит прочитать, так как большинство из нас упускают из виду основы и остаются в неведении.

  Как определить надежность устройства защиты от перенапряжения Ethernet?

  Долговечность зависит от используемого материала. Таким образом, вы можете выполнить простой поиск в Google по названию продукта и найти материал, который они использовали.

  Стоит ли покупать сетевой фильтр Ethernet?

  Вам решать, нужно вам это или нет. Если вы думаете, что это облегчит вашу жизнь, то нет причин не попробовать их. Тем не менее, убедитесь, что у него есть функции, которые вам нужны, иначе это пустая трата времени.

  Где я могу найти гарантию на сетевой фильтр Ethernet?

  Гарантия — это то, чем гордятся все поставщики и производители. Таким образом, если они действительно предоставляют гарантию, вы сможете легко найти ее на любом веб-сайте продукта.

  Окончательный вердикт

  Это все, что вам нужно, ребята. Я надеюсь, что это руководство по Ethernet Surge Protector поможет вам выбрать наиболее подходящий для вас. Имейте в виду, что существует множество аналогичных продуктов, которые доступны. Однако для того, чтобы выбрать лучший, вам необходимо рассмотреть все аспекты, о которых мы говорили в этой статье.

  Спешка приводит к потерям, избегайте спешки при покупке товара. Даже если вы заметили ошеломляющую рекламу или впечатляющий маркетинг продавцов, не поддавайтесь их влиянию. Проведите собственное исследование, прежде чем принять решение о покупке. Совершение ошибки не только будет стоить вам денег, но и оставит неприятный привкус на языке, из-за которого вы почувствуете себя несчастным.

  Если у вас есть знакомые, которые хотели бы приобрести сетевой фильтр Ethernet, вы можете помочь им, поделившись с ними этой статьей. Получайте удовольствие от покупок!

  DT-LAN-CAT6 Устройство защиты от перенапряжения | Молниеотвод

  DT-LAN-CAT6 — это защитный адаптер, который вставляется в линию передачи данных для защиты интерфейсов LAN и кабеля RJ45.

  Защита от перенапряжения для информационных технологий

  Надежные данные незаменимы в современной промышленности. Чувствительные системы, используемые в локальных сетях, работают с высокими частотами при низком уровне сигнала и объединены в сеть на большой территории. Перенапряжения могут быстро привести к крупномасштабным сбоям и, в худшем случае, к потере данных. Ограничители перенапряжения линии передачи данных специально разработаны для защитите свои инвестиции в дорогостоящее проводное, беспроводное и PoE-оборудование .

  Высокоскоростная защита данных

  Если вам нужна эффективная защита от молний, ​​радиопомех, электростатических разрядов и переходных перенапряжений для высокоскоростной передачи данных, DT-LAN-CAT. 6+ предлагает универсальную защиту, не влияющую на сигнал на скоростях сети до до 10 Гбит/с.

  Подходит для следующих сред

  • 100/1000/10G-Base-T
  • Power over Ethernet (PoE+) «Mode A» и «Mode B»
  • ЖЕЛЕЗНЫЙ ЖЕЛЕЗ
  • ФДДИ/КДДИ
  • ЦСИС
  • ДС1
  • VG-AnyLAN
  • ПРОФИНЕТ

  Защита от перенапряжения в соответствии с классом EA (CAT6A). Крепежная вилка RJ45 с отдельным кабелем заземления и защелкивающейся опорой для заземления для DIN-рейки NS 35.

  DT-LAN-CAT.6+ Технические характеристики

  Окружающие условия
  Температура окружающей среды (при эксплуатации)	-40 °С … 70 °С
  Температура окружающей среды (хранение/транспортировка)	-40 °С . .. 70 °С
  Степень защиты	IP20
  Цепь защиты
  Классификация испытаний IEC	В2
  	С1
  	С2
  	С3
  	D1
  Максимальное длительное напряжение UC	≤ 3,3 В пост. тока (± 60 В пост. тока/PoE+)
  Номинальный ток	≤ 1,5 А (25 °C)
  Эффективный рабочий ток IC при UC	≤ 1 мкА
  Остаточный ток IPE	≤ 400 мкА
  Номинальный разрядный ток In (8/20) мкс (Core-Core)	100 А
  Номинальный разрядный ток In (8/20) мкс (фаза-земля)	2 кА (на пару сигналов)
  Полный разрядный ток Itotal (8/20) мкс	10 кА
  Номинальный импульсный ток Ian (10/700) мкс (фаза-линия)	≤ 40 А
  Номинальный импульсный ток Ian (10/700) мкс (фаза-земля)	≤ 160 А
  Ограничение выходного напряжения при скачке 1 кВ/мкс (фаза-линия)	≤ 85 В (PoE)
  Ограничение выходного напряжения при пике 1 кВ/мкс (фаза-земля)	≤ 700 В
  Ограничение выходного напряжения при 1 кВ/мкс (фаза-фаза), статическое	≤ 9 В
  Ограничение выходного напряжения при 1 кВ/мкс (фаза-земля) в статике	≤ 700 В
  Остаточное напряжение при In (проводник-проводник)	≤ 15 В
  	≤ 100 В (PoE)
  Уровень защиты по напряжению Up (фаза-линия)	≤ 9 В (B2 — 1 кВ/25 А)
  	≤ 100 В (B2 — 1 кВ/25 А — PoE)
  	≤ 15 В (500 В / 100 А)
  Уровень защиты по напряжению Up (фаза-земля)	≤ 900 В (B2 — 4 кВ/100 А)
  	≤ 700 В (C2 — 4 кВ/2 кА)
  Время отклика tA (ядро-ядро)	≤ 1 нс
  Время отклика tA (фаза-земля)	≤ 100 нс
  Затухание на входе aE, симм.	≤ 1 дБ (до 100 МГц/прямое измерение)
  	≤ 1 дБ (до 250 МГц/прямое измерение)
  	≤ 3 дБ (до 500 МГц/прямое измерение)
  Затухание перекрестных помех на ближнем конце	≥ 35 дБ (250 МГц/100 Ом/канал)
  	≥ 45 дБ (100 МГц / 100 Ом / канал)
  	≥ 27 дБ (500 МГц / 100 Ом / канал)
  	≥ 39 дБ (250 МГц/100 Ом/прямое измерение)
  Частота среза fg (3 дБ), симм. в системе 100 Ом	> 500 МГц
  Емкость (ядро-ядро)	тип. 12 пФ (f= 1 МГц / VR= 0 В)
  Емкость (фаза-земля)	тип. 2 пФ (f= 1 МГц / VR= 0 В)
  Сообщение о неисправности защиты от перенапряжения	Нет
  Импульсная стойкость (проводник-проводник)	Б2 — 1 кВ/25 А
  Импульсная стойкость (проводник-земля)	B2 — 4 кВ/100 А
  	C2 — 4 кВ/2 кА
  	D1 — 1 кА
  Общие
  Материал корпуса	Цинковое литье под давлением
  Цвет	серебристый/черный
  Тип монтажа	Крепежный штекер и DIN-рейка для конкретного соединения, 35 мм
  Дизайн	Заглушка для монтажа на DIN-рейку
  Количество позиций	8
  Направление действия	Линия-линия и линия-земля/экран
  Соединение, эквипотенциальное соединение
  Способ подключения	Кабельное соединение
  Данные для подключения
  Способ подключения	РДЖ45
  Способ подключения IN	Розетка RJ45
  Способ подключения ВЫХОД	Розетка RJ45
  Размеры
  Высота	102 мм
  Ширина	25 мм
  Глубина	63,5 мм
  Стандарты и правила
  Стандарты/спецификации	МЭК 61643-21 2002
  	ЕН 50173-1 2002
  	ИСО/МЭК 11801-Am. 1 2006
  Соответствие продукции экологическим требованиям
  Китай RoHS	Срок экологически безопасного использования: не ограничен = EFUP-e
  Досягаемость и соответствие RoHS	Досягаемость и соответствие RoHS
  Сертификаты
  	Внесен в список UL ЕАС
  Коммерческие данные
  Упаковка	1
  Вес за штуку	320,0 г
  Страна происхождения	Германия

  Устройство защиты от перенапряжения линии передачи данных Схема применения
  Принципиальная схема
  Защита от перенапряжения
  Системы LAN надежно защищены от перенапряжения с помощью устройств защиты от перенапряжения CAT6. Похожие записи 21.11.2024 0 Особенности питания кормящей мамы: что можно и нельзя есть при грудном вскармливании 19.11.2024 0 Новорожденный какает слизью: причины появления слизи в кале грудничка 19.11.2024 0 Гемангиома у новорожденных: причины, виды, лечение и профилактика Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт
